Виды светодиодной ленты. Виды светодиодных лент: полное руководство по выбору и характеристикам LED-подсветки

Какие бывают типы светодиодных лент. Как выбрать LED-ленту по цвету, мощности и другим параметрам. Где применяются разные виды светодиодных лент. На что обратить внимание при покупке LED-подсветки.

Основные типы светодиодных лент по цвету свечения

Светодиодные ленты различаются по цвету излучаемого света. Выделяют два основных типа:

• Монохромные (одноцветные) ленты
• Многоцветные (RGB) ленты

Монохромные ленты излучают свет только одного цвета. Наиболее распространены белые, красные, синие, зеленые и желтые варианты. Белые ленты дополнительно различаются по цветовой температуре:

• Теплый белый (2700-3200K)
• Нейтральный белый (4000-4500K)
• Холодный белый (6000-6500K)

Многоцветные RGB-ленты способны менять цвет свечения за счет комбинации красных, зеленых и синих светодиодов. С помощью контроллера можно получить до 16 миллионов оттенков. Существуют также RGBW-ленты с дополнительными белыми диодами для более естественного белого света.

Классификация светодиодных лент по типу корпуса

По типу исполнения корпуса выделяют:

• Открытые ленты — без защитного покрытия, для использования в сухих помещениях
• Влагозащищенные ленты — с силиконовым покрытием, для помещений с повышенной влажностью
• Герметичные ленты — полностью защищенные от воды, для наружного применения

Степень защиты обозначается индексом IP. Чем выше цифры, тем лучше защита:

• IP20 — без защиты
• IP65 — защита от брызг
• IP67 — защита от кратковременного погружения в воду
• IP68 — полная герметичность

Технические характеристики светодиодных лент

При выборе LED-ленты важно учитывать следующие параметры:

• Напряжение питания (12В, 24В, 220В)
• Мощность (Вт на метр)
• Световой поток (лм на метр)
• Плотность светодиодов (штук на метр)
• Угол рассеивания света
• Размер светодиодов (SMD 3528, 5050 и др.)
• Возможность диммирования
• Срок службы

Как правильно выбрать подходящую ленту? Для декоративной подсветки достаточно 4-7 Вт/м, для основного освещения рекомендуется от 10 Вт/м. Плотность диодов влияет на равномерность свечения — чем больше, тем лучше.

Особенности монтажа различных видов LED-лент

Способ монтажа светодиодной ленты зависит от ее типа:

• Открытые ленты крепятся на двусторонний скотч
• Влагозащищенные ленты монтируются в специальные профили
• Герметичные ленты устанавливаются с помощью монтажных клипс

При монтаже важно учитывать:

• Максимальную длину подключения (обычно 5 м)
• Необходимость использования усилителей для длинных участков
• Правильный выбор блока питания по мощности
• Возможность нарезки только в обозначенных местах

Какие инструменты понадобятся для монтажа LED-ленты? Как правило, достаточно ножниц, отвертки и плоскогубцев. Для пайки соединений может потребоваться паяльник.

Применение различных видов светодиодных лент

Разные типы LED-лент применяются для решения различных задач:

• Монохромные белые ленты — для основного и акцентного освещения
• Цветные монохромные ленты — для создания цветовых акцентов
• RGB-ленты — для декоративной подсветки и создания световых эффектов
• Влагозащищенные ленты — для подсветки в ванных комнатах, саунах
• Герметичные ленты — для наружного освещения фасадов, беседок, бассейнов

Где чаще всего используют светодиодные ленты? Популярные варианты применения:

• Подсветка потолков и ниш
• Контурная подсветка мебели
• Декоративное освещение лестниц
• Подсветка зеркал в ванной
• Освещение рабочей зоны кухни
• Создание световых композиций

Сравнение светодиодных лент с другими источниками света

В чем преимущества LED-лент перед другими типами освещения?

• Энергоэффективность — потребляют на 90% меньше энергии, чем лампы накаливания
• Долговечность — срок службы до 50 000 часов
• Безопасность — низкое тепловыделение, отсутствие УФ-излучения
• Гибкость монтажа — можно резать и сгибать
• Широкие возможности управления — диммирование, смена цветов

При этом у LED-лент есть и некоторые недостатки:

• Более высокая начальная стоимость
• Необходимость использования блоков питания
• Возможное мерцание при неправильном подключении

Выбор и покупка светодиодной ленты

На что обратить внимание при выборе LED-ленты?

• Соответствие техническим характеристикам заявленным параметрам
• Равномерность свечения по всей длине
• Качество пайки и компонентов
• Наличие сертификатов соответствия
• Гарантию производителя

Где лучше покупать светодиодные ленты? Рекомендуется приобретать в специализированных магазинах или у официальных дилеров известных брендов. Это снизит риск покупки некачественной продукции.

Популярные производители светодиодных лент

Среди надежных производителей LED-лент можно выделить:

• Philips
• Osram
• Samsung
• Arlight
• Feron

Продукция этих брендов обычно отличается высоким качеством и надежностью, хотя и стоит дороже, чем безымянные китайские аналоги.

Управление и автоматизация светодиодного освещения

Современные LED-ленты предоставляют широкие возможности для управления освещением:

• Диммирование (регулировка яркости)
• Смена цветов и оттенков (для RGB-лент)
• Создание динамических световых эффектов
• Синхронизация с музыкой
• Управление со смартфона

Для реализации этих функций используются специальные контроллеры. Наиболее продвинутые системы позволяют интегрировать светодиодное освещение в системы «умного дома».

Типы контроллеров для светодиодных лент

Выделяют следующие основные типы контроллеров:

• Простые диммеры для монохромных лент
• RGB-контроллеры для управления цветом
• Wi-Fi и Bluetooth контроллеры для удаленного управления
• DMX-контроллеры для профессиональных инсталляций

Выбор контроллера зависит от типа ленты и требуемого функционала. Для домашнего использования обычно достаточно простых моделей с управлением по RF или ИК.

Виды и характеристики светодиодных лент

Светодиодная (LED) лента – простой, практичный и довольно надёжный источник света, имеющий множество сфер применения. Его используют в наружной рекламе, функциональной и декоративной подсветке интерьеров и экстерьеров, в прозрачных световых панелях различного назначения. Подобное оборудование имеет множество особенностей, которые стоит внимательно изучить перед его приобретением.

Основные разновидности LED-лент

Все модели светодиодных лент можно условно классифицировать по нескольким их характеристикам.

По цветовым параметрам свечения

• Монохромные модели: эти ленты могут создавать свечение только одного цвета. Среди возможных вариантов – белые, красные, синие, зеленые, желтые, розовые оттенки света. Источники, излучающие белый свет, различаются еще по температуре свечения и могут быть теплыми, холодными или нейтральными. Иногда в продаже можно встретить нестандартные модели лент со светодиодами, дающими ультрафиолетовый или инфракрасный свет.

• Многоцветные (RGB) модели: такие ленты способны менять цвет свечения за счет совмещения в источнике света диодов трех основных цветов – красного (R – Red), зеленого (G – Green), синего (B — Blue). Оптический эффект от смешивания создает огромный диапазон оттенков свечения. Цвета регулируются специальными контроллерами, базовые модели транслируют около 3 млн. различных оттенков, самые современные – до 16 млн. Эти же контроллеры отвечают за включение и выключение ленты, смену цветов, яркость свечения и некоторые другие параметры.

• В отдельную категорию можно выделить
  современные LED-ленты типа RGBW. В этих источниках света помимо светодиодов R, G и B присутствуют диоды холодного белого цвета (W), имеющие температуру свечения около 6 000 кельвинов. «Белый» канал может работать автономно или дополняет цветные, делая свет, исходящий от них, более мягким.

По типу исполнения

• Открытые ленты – у таких моделей все рабочие элементы (печатная плата, светодиоды, резисторы) размещаются на поверхности без какой-либо дополнительной защиты. В таком виде оборудование уязвимо и к воздействию влаги, и любым даже незначительным механическим повреждениям. Подобные LED-ленты имеет смысл использовать для создания скрытой подсветки мебели или каких-то декоративных интерьерных конструкций. Другой вариант – закладка открытых лент в специальные короба, служащие источнику света дополнительной защитной оболочкой.

• Закрытые ленты – этот тип оборудования имеет герметичное покрытие, защищающее рабочие элементы от влаги, загрязнений и механических повреждений. В зависимости от состава и толщины нанесенного герметика, разные виды закрытых лент могут использоваться в быту при повышенной влажности, в наружных световых конструкциях и даже под водой – в бассейнах, искусственных водоемах.

По расположению и особенностям работы диодов

Наряду с традиционными моделями лент, у которых диоды располагаются на лицевой стороне и выполняют каждый сценарий освещения одновременно, можно выделить в отдельные категории следующие типы оборудовании:

• Модели «Бегущий огонь» – вид LED-ленты, светодиоды в которой независимы друг от друга, то есть могут в зависимости от выбранного сценария самостоятельно менять яркость и цвет.
  Подобная работа источников света обеспечивается специальными адресными микросхемами, которыми комплектуется плата ленты.

• Модели с боковым свечением – разновидность лент, диоды у которых располагаются на торцевой части полотна. Источники света у них имеют цилиндрическую форму, благодаря чему при работе ленты создаётся впечатление бокового падения света (под углом в 120°).

LED-ленты имеют и множество других специфических особенностей, перечисленные классификации обобщают существующие модели по характеристикам, наиболее интересным для покупателей.

Технические параметры LED-лент

Питающее напряжение

Стандартные ленты с небольшой и средней плотностью диодов работают от источников питания на 12 вольт. Оборудование с более мощными чипами, дающими повышенную нагрузку на печатную плату, требует более высокого рабочего напряжения – 24 или 36 вольт. Сегодня в продаже имеются даже модели, способные работать от 220-вольтной бытовой сети. Они комплектуются выпрямителями с диодным мостом и не нуждаются в дополнительных блоках питания.

Виды и плотность размещения диодов

Диоды различаются по размерам, которые в маркировке обозначаются четырехзначными числами. Первые две цифры сообщают длину диода, последние две – ширину (размеры даются в мм). Наибольшее распространение имеют источники света с параметрами 28х35 мм, 35х28 мм, 50х60 мм, 57х30 мм.

Плотность размещения диодных источников света равна числу этих источников на 1 метр ленты. Чем их больше, тем ярче свечение будет исходить от LED-подсветки. У различных модификаций лент может быть от 30 до 240 диодов на 1 метр.

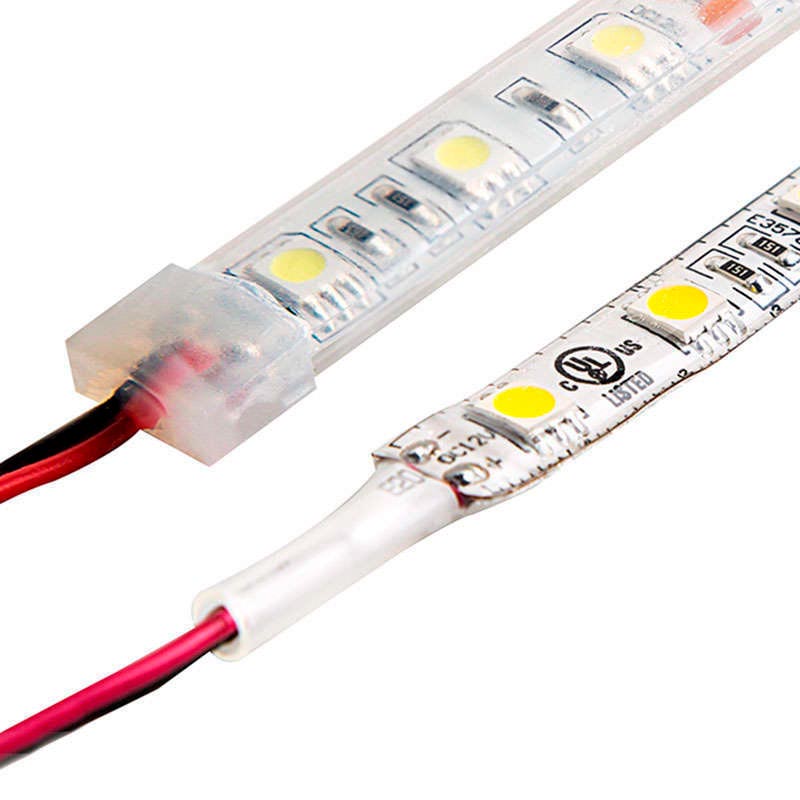

Уровень пыле- и влагозащиты

LED-ленты имеют три основных степени защиты от пыли и влаги (маркируются индексом IP и двухзначным числом):

• IP20 – лента открытого типа, не имеющая дополнительной защитной оболочки. Предназначается только для сухих помещений, где невозможно попадание влаги на ее поверхность.

• IP65 – лента, имеющая герметичную оболочку из силикона или другого аналогичного материала. Подходит для эксплуатации в санузлах или в наружных световых конструкциях.

• IP68 – лента, полностью защищённая от попадания к рабочим элементам пыли, влаги и иных загрязнений. Такому оборудованию не страшны ни вода, ни снег, ни лед, поэтому его можно смело эксплуатировать в любых, даже самых неблагоприятных условиях.

Цвет основы

Гибкая основа LED-лент может иметь прозрачное, белое, серое или коричневое исполнение. Цвет основы определяет внешний вид оборудования после его выключения. При открытом монтаже это важно, но если лента после установки будет закрыта световым коробом или она сразу монтируется в скрытую полость, при покупке оборудования данной характеристикой можно пренебречь.

Длина и кратность резки

Стандартные LED-ленты продаются бобинами по 5 или 10 метров. В продаже можно также найти оборудование большей и меньшей длины. Кратностью резки называют длину шага, позволяющего делить ленту на самостоятельные модули с минимально возможной длиной свечения. У наиболее распространенных типов оборудования кратность резки может составлять 3, 6 или 12 диодов на 5 или 10 см ленты.

Расшифровка маркировки светодиодных лент

Зная, что скрывают за собой символы маркировки светодиодного оборудования, можно легко получить из них всю необходимую техническую информацию о каждой конкретной модели LED-лент.

Маркировка ленты объединяет цифровые и буквенные обозначения. Рассмотрим их смысл на примерах:

1. LED-CR-SMD3528/60 IP20

Буквенно-цифровое обозначение в маркировке	Расшифровка
LED	Тип самой ленты (светодиодная)
CR	Свечение красного цвета
SMD3528/60	Безвыводной диод (SMD) длиной и шириной 35х28 мм, плотность диодов – 60 шт. на 1 метр
IP65	Степень пыле-, влагозащиты

2. RTW 2 10000 24V Cool (3528, 600 LED, W)

Буквенно-цифровое обозначение в маркировке	Расшифровка
RTW	Исполнение ленты – герметичная с фронтальным расположением диодов
2	Информация о заводе-изготовителе
10 000	Длина ленты – 10 000 мм или 10 м
24V	Питающее напряжение – 24 вольт
Cool	Цветовые особенности свечения – холодный белый свет
3528	Длина и ширина диода 35х28 мм
600 LED	Общее число диодов – 600 шт. на 10 м
W	Цвет основы – белый

Советы по выбору светодиодных лент

• Выбирая ленту, стоит отдать предпочтение качественной модели от известного и проверенного производителя. Во-первых, такие изделия дают свечение на 30-50% ярче дешёвых аналогов, во-вторых, они имеют продолжительный срок службы не менее 5 лет.
• Перед покупкой нужно осмотреть ленту по всей длине. Качественное оборудование не может иметь нарушений целостности основы или герметичного покрытия, неравномерного распределения диодов, по поверхности, «кривых» краёв и других признаков низкосортного товара.
• По возможности стоит также проверить ленту в работе: свечение, исходящее от неё, должно быть равномерным, а также соответствовать заявленным цветовым характеристикам и мощности.
• Для создания дополнительного или основного освещения рационально использовать монохромные белые или RGBW-ленты. Многоцветные RGB-модели не способны давать чистый белый свет, поэтому могут применяться только в качестве декоративной подсветки.
• При планировании схемы освещения нужно постараться минимизировать количество соединений. К примеру, если требуется всего 4 метра подсветки, то покупать стоит готовую 5-метровую ленту, потом нужно просто отрезать от неё лишний метр. Если сэкономить и приобрести 2 ленты по 2 метра, придётся их спаивать между собой, надёжность такой конструкции будет ниже, чем цельной.

Ассортимент светодиодных лент необыкновенно разнообразен. Среди предлагаемых моделей легко найти вариант для воплощения любых, даже самых смелых дизайнерских проектов. Важно при этом оценивать оборудование не только визуально – по качеству свечения, но также учитывать его технические характеристики и особенности для нормального функционирования лент после их установки.

Перейти ко всем светодиодным лентам

Виды и типы светодиодных лент

Светодиодная лента – это уникальная конструкция, поражающая своей практичностью и легкостью монтажа. Возможность реализации с ее помощью различных декоративных и осветительных конструкция способствовало резкому росту спроса на этот вид светодиодных (LED) изделий. Сегодня LED лента – неотъемлемая часть любого дизайнера при организации подсветки, начиная с уютных интерьеров и заканчивая крупными коммерческими проектами. На современном рынке представлено огромное множество светодиодных лент, условно разделить которые можно на несколько видов, основываясь на области их применения и технических параметрах.

Содержание

• 1 Классификация по цвету свечения
• 2 Вид применяемых светодиодов
• 3 Направленность свечения
• 4 Плотность монтажа
• 5 Напряжение питания
• 6 Классификация по мощности
• 7 Степень защиты

Классификация по цвету свечения

Цветовой оттенок свечения – это, пожалуй, первый параметр в любом светодиодном изделии. По этому параметру LED ленты делятся на две группы: одноцветные и многоцветные. Одноцветные ленты, при подаче напряжения питания, излучают только один цвет, как правило, это белый, синий, красный, желтый или зелёный. Но помимо этих основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения. Ленты белого цвета дополнительно подразделяются исходя из цветовой температуры (теплой, нейтральной или холодной). Из нестандартных вариантов стоит отметить изделия ультрафиолетового и инфракрасного свечения. Многоцветные ленты конструируются с применением многокристальных светодиодов, в которых каждый кристалл излучает строго определенный цвет. Наиболее распространенными являются лены на основе RGB и RGBW светодиодов.

Аббревиатура из английских букв указывает на цвета свечения светодиодов: R – красный, G – зеленый, B – синий, W – белый.

Подключаются многоцветные ленты через специальный контроллер, который служит для регулировки тока питания цветовых каналов.

Вид применяемых светодиодов

Как правило, вид применяемого излучающего диода определяется размером чипа и маркируется четырёхзначным числом. Сегодня наиболее часто применяются светодиоды 5730, 2835, 3528 и 5050. Две первые цифры указывают на длину чипа, две вторые – на его ширину. Обозначения указываются в миллиметрах.

Направленность свечения

По направленности свечения все светодиодные ленты делятся на два вида: фронтальные и торцевые. Наибольшее распространение нашли LED ленты фронтального свечения с углом рассеивания 120°. Профильные экземпляры могут иметь меньший угол рассеивания, чтобы сфокусировать пучок света на определённом предмете.

Гибкие светодиодные полосы торцевого (бокового) свечения менее популярны, т.к. излучают свет под углом 90° относительно основания. В остальном они схожи с фронтальными аналогами.

Плотность монтажа

Световой поток и нагрев светодиодной ленты напрямую связан с количеством установленных светоизлучающих диодов в одном погонном метре. Сегодня стандартная классификация предусматривает 30, 60, 90, 120, 240 светоизлучающих диодов на метр. Погоня за увеличением светового потока, привела к появлению лент с чипами, размещенными в 2,3 и даже 4 ряда. Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении. Вдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).

Напряжение питания

Напряжения имеет большое значение в питании любого электронного изделия, поэтому все виды светодиодных полос условно классифицируются и по данному параметру. Первоначально ленты выпускали только под блок питания (БП) с выходным напряжением 12В, но, с появлением мощных светодиодов, сильно выросла токовая нагрузка на печатные проводники, что стало причиной их частого перегрева. Выходом из ситуации стало введение новых стандартов питания:

• от БП постоянного тока напряжением 24В и 36В;
• от сети переменного тока напряжением 220В.

Ленты, рассчитанные на питание от переменной сети 220В, подключаются через выпрямитель. Как правило, в комплектацию входит унифицированный кабель с вмонтированным диодным мостом и соответствующим коннектором.

Классификация по мощности

Мощность указывается в Ваттах на погонный метр или на полную бобину и зависит от типа светодиодов, их плотности и напряжения питания. Существуют стандартные значения мощности для лент с SMD элементами разного типа, запитанными от БП 12В. Затрагивая такой параметр как мощность, было бы не правильно не упомянуть дешевые изделия китайского производства. Реальная мощность изделий с чипами китайских брендов иногда в 2 раза не дотягивает до фирменных образцов. Результат – низкая светоотдача. Зачастую мощность потребления соответствует заявленной, но световой поток значительно ниже указанному в характеристиках. Этот факт также объясняется монтажом элементов низкого качества.

Степень защиты

Виды светодиодных лент отличаются типом исполнения, а именно, способностью противостоять негативным воздействиям пыли и влаги. Класс защиты приводится на упаковке в виде двух цифр, расположенных после сокращения IP. Например, лента с открытым монтажом деталей относится к классу IP20 и не имеет какой-либо герметизации.
