Основные виды телевизионных антенн

Телевизионные антенны можно классифицировать по нескольким основным параметрам:

• По месту установки: наружные (уличные) и комнатные
• По способу усиления сигнала: пассивные и активные
• По диапазону принимаемых частот: метровые (VHF), дециметровые (UHF) и всеволновые
• По конструкции: логопериодические, директорные (типа «волновой канал»), рамочные и др.

Рассмотрим подробнее особенности основных видов телевизионных антенн.

Наружные и комнатные антенны: в чем разница?

Наружные (уличные) антенны устанавливаются на крыше, балконе или фасаде здания. Их основные преимущества:

• Высокий коэффициент усиления сигнала
• Большая зона уверенного приема
• Отсутствие помех от стен и перекрытий здания
• Возможность точной ориентации на передатчик

Комнатные антенны размещаются внутри помещения. Их плюсы:

• Простота установки
• Компактные размеры
• Возможность перемещения
• Низкая стоимость

Комнатные антенны подходят для приема сигнала в зоне уверенного покрытия телевещания. В отдаленных районах или при наличии помех лучше использовать наружные антенны.

Пассивные и активные антенны: особенности и применение

Пассивные антенны не имеют встроенного усилителя сигнала. Их основные характеристики:

• Простая конструкция
• Не требуют питания
• Подходят для приема в зоне уверенного сигнала
• Низкая стоимость

Активные антенны оснащены усилителем сигнала. Их особенности:

• Высокий коэффициент усиления
• Возможность приема слабого сигнала
• Необходимость питания (от сети или ресивера)
• Более высокая цена

Активные антенны рекомендуется использовать при слабом уровне сигнала или большом расстоянии до передатчика. В зоне уверенного приема достаточно пассивной антенны.

Метровые, дециметровые и всеволновые антенны

Метровые антенны (VHF) принимают сигнал в диапазоне 30-300 МГц. Их особенности:

• Большие габариты конструкции
• Прием аналогового ТВ и некоторых цифровых мультиплексов
• Хорошее прохождение сигнала через препятствия

Дециметровые антенны (UHF) работают в диапазоне 300-3000 МГц. Их характеристики:

• Компактные размеры
• Прием большинства цифровых каналов
• Высокая направленность

Всеволновые антенны способны принимать сигналы как метрового, так и дециметрового диапазона. Это универсальное решение для приема всех доступных каналов.

Особенности конструкции различных типов антенн

По конструктивному исполнению выделяют следующие основные типы телевизионных антенн:

Логопериодические антенны

Особенности логопериодических антенн:

• Широкополосность (прием сигнала в широком диапазоне частот)
• Средний коэффициент усиления
• Компактные размеры
• Простота настройки

Логопериодические антенны хорошо подходят для приема цифрового ТВ в городских условиях.

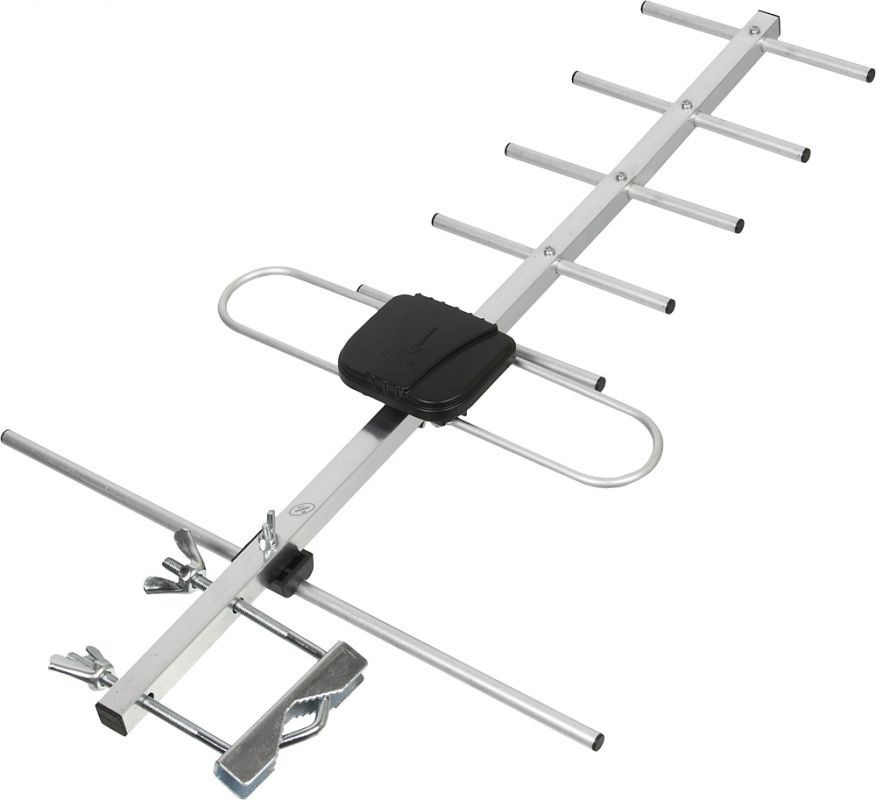

Антенны типа «волновой канал» (директорные)

Характеристики директорных антенн:

• Высокий коэффициент усиления
• Узкая диаграмма направленности
• Большие габариты
• Сложность точной настройки

Антенны «волновой канал» эффективны для приема слабого сигнала на большом расстоянии от передатчика.

Рамочные антенны

Особенности рамочных антенн:

• Компактные размеры
• Низкий коэффициент усиления
• Всенаправленность
• Простота конструкции

Рамочные антенны часто используются в качестве комнатных в зоне уверенного приема.

Как выбрать подходящую антенну для цифрового ТВ?

При выборе антенны для приема цифрового телевидения следует учитывать несколько ключевых факторов:

1. Расстояние до ближайшего передатчика
2. Наличие препятствий для прохождения сигнала
3. Диапазон вещания цифровых мультиплексов в вашем регионе
4. Возможность установки наружной антенны
5. Необходимость приема аналоговых каналов

Для уверенного приема цифрового ТВ в большинстве случаев подойдет всеволновая или дециметровая антенна. В зоне неуверенного приема рекомендуется использовать наружную антенну с высоким коэффициентом усиления.

Характеристики антенн: на что обратить внимание при покупке

При выборе телевизионной антенны стоит учитывать следующие технические характеристики:

• Коэффициент усиления (измеряется в дБ)
• Диапазон принимаемых частот
• Ширина диаграммы направленности
• Волновое сопротивление (обычно 75 Ом)
• Отношение сигнал/шум
• Коэффициент стоячей волны (КСВ)

Также важно обратить внимание на качество изготовления, надежность креплений и устойчивость к погодным условиям для наружных антенн.

Усилители телевизионного сигнала: когда они необходимы?

Усилитель телевизионного сигнала может потребоваться в следующих случаях:

• Большое расстояние до передатчика
• Слабый уровень сигнала в месте приема
• Необходимость распределения сигнала на несколько телевизоров
• Использование длинного антенного кабеля

Важно помнить, что чрезмерное усиление может привести к перегрузке входных цепей телевизора и ухудшению качества изображения. Поэтому усилитель следует использовать только при действительной необходимости.

Как правильно установить и настроить телевизионную антенну?

Для оптимального приема телевизионного сигнала необходимо правильно установить и настроить антенну:

1. Определите направление на ближайший передатчик
2. Установите антенну как можно выше
3. Обеспечьте надежное крепление антенны
4. Используйте качественный коаксиальный кабель
5. Настройте антенну на максимальный уровень сигнала
6. Проверьте качество приема на всех каналах

При возникновении сложностей с настройкой рекомендуется обратиться к специалистам по установке антенн.

Современные тенденции в развитии телевизионных антенн

В области разработки и производства телевизионных антенн наблюдаются следующие тенденции:

• Миниатюризация конструкций
• Улучшение характеристик приема в сложных условиях
• Интеграция антенн в элементы декора и архитектуры
• Развитие технологий MIMO для улучшения качества приема
• Создание «умных» антенн с автоматической настройкой

Эти инновации позволяют улучшить качество приема телевизионного сигнала и сделать антенны более удобными в использовании.

Виды антенн для цифрового ТВ

Телевизионные антенны условно делятся по месту установки, типу усиления сигнала, диапазону принимаемых частот.

Техническая характеристика, на которую стоит обратить внимание потребителю — это усиление антенны или коэффициент усиления. Измеряется в децибеллах (дБ). Чем выше значение — тем лучше способность антенны усилить ТВ-сигнал. Но не всегда большое усиление приведет к лучшему изображению. Усиление должно соответствовать месту установки антенны!

Сборка обычно подробно описана в паспорте изделия или на упаковке. Внимательно прочтите инструкцию перед началом сборки, а лучше — до покупки! Обратите внимание на рекомендуемое место установки антенны и порядок подключения ее к телевизору для достижения наилучшего качества приема.

Установленную антенну необходимо подключить к телевизору. Это делается с помощью коаксиального кабеля, который у многих антенн имеется в комплекте поставки. Но если антенна приобретается без кабеля (часто, наружная антенна), либо длины кабеля недостаточно — стоит отнестись со всей серьезностью к вопросу его покупки! Для телевизионных антенн необходимо применять кабель волновым сопротивлением 75 Ом. Эта цифра указывается на самом изделии. Качество кабеля складывается из качества используемых материалов и качества производства. Чем плотнее оплетка кабеля и чем толще центральная жила — тем кабель лучше и, обычно, тем он дороже. Не стоит гнаться за дешевизной, ведь плохой кабель может свести на нет все преимущества хорошей антенны!

Дополнительная информация.

Способы подключения к цифровому эфирному телевидению.

Как бесплатно подключить и настроить цифровое телевидение на телевизоре со встроенным тюнером DVB-T2

Шаг 1. Отключите электропитание телевизора.
Шаг 2. Подключите антенный кабель к антенному входу цифрового телевизора.
Шаг 3. Подключите электропитание и включите телевизор.
Шаг 4. Зайдите в соответствующий раздел меню настроек телевизора и активируйте работу цифрового тюнера.
Шаг 5. Произведите автоматический поиск программ, используя инструкцию по эксплуатации. Можно выполнить ручной поиск каналов. В этом случае необходимо ввести номер канала или частоту.

Как подключить цифровое телевидение с помощью цифровой приставки

Шаг 1. Отключите электропитание телевизора.
Шаг 2. Подключите антенный кабель к антенному входу цифровой приставки. Подключите видео- и аудио кабель к соответствующим разъемам на телевизоре и цифровой приставке. Качество изображения будет выше при подключении приставки к телевизору кабелем HDMI.
Шаг 3. Подключите электропитание и включите телевизор.
Шаг 4. В меню выберите требуемый источник входного сигнала: HDMI, AV, SCART и др.
Шаг 5. Произведите автоматический поиск цифровых телевизионных программ, используя инструкцию по эксплуатации. Можно выполнить ручной поиск. В этом случае необходимо ввести номер канала или частоту.

239

виды и модели хороших устройств, конструкции своими руками

В ближайшем будущем на территории России полностью будет прекращено вещание аналогового телевидения и совершен переход на цифровой формат. Связано это с тем, что цифровое телевидение передает более качественное изображение и звук, и такое вещание является бесплатным. Для приема сигнала необходимо приобрести приставку DVB T2, антенну для приема цифрового телевидения, а изображение может выводиться на любой телевизор.

• Виды антенн
• Приемные устройства для помещения
• Популярные модели
• Самодельные изделия для цифрового телевидения

Виды антенн

Цифровое телевидение, передаваемое эфирным путем, требует наличие антенны, способной принимать такой сигнал. В отличие от аналогового телевидения, где передача электромагнитных волн осуществляется в метровом диапазоне, цифровые волновые сигналы измеряются в дециметрах. Поэтому такие устройства отличаются меньшим размером деталей.

По способу их расположения антенны бывают:

• наружные;
• комнатные;
• гибридные.

Прежде чем определится с выбором вида телеантенны, необходимо узнать расположение передающего источника. Если он расположен недалеко, и окна выходят в его сторону, то можно будет приобрести комнатную цифровую антенну.

В противном случае для хорошего приема ее лучше установить на крыше дома. Для наружного применения хорошо подходят простейшие устройства, выполненные из набора алюминиевых трубок разной длины. Причем увеличение размеров идет от конца к основанию конструкции.

Приемные устройства для помещения

Бытует мнение, что комнатные антенны для цифрового телевидения должны быть специальными, с замысловатыми формами. Особенно этим фактом часто пользуются рекламодатели предприятий, выпускающих такую продукцию.

Чем больше на ней деталей необычной формы, тем больше их цена, а на практике часто от них нет никакого толка. В зоне мощного сигнала иногда хватает для приема всех 20 каналов цифрового телевидения простого куска коаксиального кабеля, длина которого не более 20 см. При этом телевизионный сигнал будет устойчивым, а изображение на экране отличного качества.

А также электромагнитные волны цифрового телевидения с успехом можно принимать, используя простую дециметровую антенну, выполненную в виде небольшой петли. По способу приема сигнала, существуют следующие устройства:

• активные;
• пассивные.

Пассивные конструкции работают только на прием волн и передачи их на цифровой ресивер. Активные антенны обладают усилителем сигнала для работы в зоне слабого сигнала. Питание также можно подать через антенный кабель на устройство непосредственно с приставки DTB T2.

Антенну с усилителем для цифрового ТВ необходимо использовать только при слабом сигнале, иначе он, наоборот, будет ухудшать качество приема.

Популярные модели

Согласно статистике, в настоящее время особой популярностью пользуются антенны трех производителей: Hama, Remo, Harper. На их долю приходится более половины от всего объема продаж. Поэтому при выборе, какая антенна нужна для цифрового ТВ, можно с уверенностью обратиться к продукции этих фирм. Стоит рассмотреть некоторые модели подробнее:

1. Hama 121650 — небольшая активная антенна для приема сигнала в помещении. Диапазон принимаемых частот составляет от 30 до 950 МГц. Благодаря встроенному выключателю может использоваться без усилителя.
2. Harper ADVB-2440 — уличная конструкция, предназначена принимать сигналы на расстоянии до 30 км. Обладает небольшими размерами и устанавливать ее можно непосредственно на стену здания. А также хорошо подойдет для использования в условиях загородного дома.
3. Remo Belka — гибридное устройство, может использоваться как уличная конструкция, так и в комнатных условиях. Она имеет форму небольшой коробочки и работает в диапазоне волн от 470 до 892 МГц.

Можно отметить еще такие модели: Remo Groza, BBK DA 15, GALAR-468 AW и др.

Самодельные изделия для цифрового телевидения

Иногда бывают случаи, когда нет возможности купить антенну, а телевизор хочется посмотреть. Такое устройство можно легко собрать в домашних условиях своими руками. Для этого понадобится минимум составляющих деталей.

Для изготовления самой простой конструкции потребуется антенный кабель, острый нож, коробка из-под обуви и скотч. Необходимо от кабеля отрезать два куска длиной по 0,5 м. Из них сделать две петли в виде восьмерки и с помощью скотча прикрепить на крышку коробки концами навстречу друг к другу. На дно коробки следует приклеить пищевую фольгу в качестве экрана.

Конец кабеля, который будет подключен к заготовке, необходимо очистить от изоляции на длину 7—10 см. Затем центральную медную жилу надо соединить со всеми проводами одной стороны «восьмерки», а мелкие медные провода оплетки скрутить в жгут и соединить со второй стороной антенны.

На второй конец длинного кабеля следует установить штекер и соединить с ресивером. Такую антенну обычно используют в комнатных условиях, поставив ее на подоконник.

По такой же схеме можно сделать уличную конструкцию, сделав два квадратных контура из медной трубки или проволоки.

Но самое простое наружное устройство можно сделать из двух жестяных полулитровых банок. Для этого необходимо подготовить из реек или тонких досок Т-образный держатель. К верхней планке проволокой прикрутить обе банки и затем центральную жилу подсоединить к одной банке, а медную оплетку — к другой.

Качество приема сигнала такими конструкциями нельзя гарантировать, но как временные антенны их с успехом можно использовать.

типов телевизионных антенн и их преимущества » Electronics Notes

Существует множество различных типов наземных телевизионных антенн или антенн, и определить, какой из них выбрать, может быть сложно, поскольку все они имеют свои преимущества и недостатки.

---

Руководства по телевизионным антеннам включают:
Типы телевизионных антенн Покупка телевизионной антенны. Выравнивание и наведение направления телевизионной антенны Приложение для поиска телевизионных передатчиков Измеритель юстировки телевизионной антенны Покупка ТВ антенного усилителя/усилителя Комнатная телевизионная антенна и ее настройка Установка антенны спутникового телевидения Как подключить розетку телевизионной антенны Почему больше не работает телевизионная антенна

Общие руководства по установке антенны
Руководство по установке антенны Мансардная установка Высота антенны

---

Существует огромное количество различных типов антенн или антенн, используемых для приема наземного телевидения и радио. Антенны имеют разные формы и размеры, и многие из них выглядят не так, как другие.

Знание различных типов, а также основных характеристик, связанных с ними, может помочь при выборе установки телевизионной антенны.

Базовое представление о различных типах телевизионных антенн (телевизионных антенн), их технических характеристиках, преимуществах и недостатках позволит принять обоснованное решение о том, какой тип лучше выбрать.

Также стоит иметь представление о различных механических и экологических аспектах телевизионных антенн. Поскольку они будут находиться в незащищенных условиях, чтобы обеспечить наилучший прием, они получат полную силу погоды, и со временем это может повлиять на их работу различными способами.

Хотя телевидение можно принимать со спутников прямого вещания, эта страница посвящена телевизионным антеннам или антеннам, используемым для приема наземного или наземного телевидения.

Технические характеристики базовой телевизионной антенны

При рассмотрении телевизионных антенн или ТВ-антенн важно учитывать несколько характеристик. Большинство спецификаций будут связаны с электричеством, но также стоит учитывать такие аспекты, как механические и экологические проблемы — с точки зрения того, как они будут противостоять силе погоды и других подобных фактов, связанных с окружающей средой, в которой они находятся.

Несмотря на то, что технические характеристики будут даны в технических терминах, зачастую легко получить представление о производительности даже без полного технического понимания.

Проверив спецификации, можно получить хорошее представление о производительности и сбалансировать те факторы, которые могут иметь побочные эффекты и усложнить работу, с теми, которые приносят пользу.

Спецификации варьируются от тех, которые касаются электронных или радиотехнических характеристик, до тех, которые касаются механических аспектов телевизионной антенны.

Некоторые из основных характеристик перечислены ниже:

• Усиление в прямом направлении:   Усиление в прямом направлении — это усиление в децибелах, которое демонстрирует антенна по сравнению с эталонной антенной и выражается в децибелах, дБ. Следует отметить, что децибелы основаны на логарифмах, поэтому 10 дБ — это увеличение усиления в 10 раз, а 20 дБ — увеличение усиления в 100 раз.

  Антенна Яги Уда, показывающая направление максимального излучения

  Эталонная антенна часто представляет собой диполь, когда коэффициент усиления указывается как x дБд, или изотропный источник, когда коэффициент усиления указывается как x дБи. Изотропный источник — это теоретический точечный источник, излучающий одинаково во всех направлениях.

  Коэффициент усиления телевизионной антенны над изотропным источником будет на 2,1 дБ выше, чем коэффициент усиления диполя.

  Полярная диаграмма антенны Yagi

  Уровень усиления должен быть достаточным для обеспечения приема хорошего сигнала. Это может быть трудно оценить, поскольку уровни сигнала будут значительно различаться в зависимости от местоположения, расстояния от передатчика, высоты над землей, наличия каких-либо препятствий на пути и т.п.

  Хотя во многих случаях можно свериться с картами покрытия передатчика, еще один хороший способ оценить, что требуется, — это посмотреть, какие типы антенн используют другие люди. Вполне вероятно, что антенна с аналогичным количеством элементов обеспечит требуемые характеристики.

• Ширина луча:   По мере увеличения усиления ширина луча антенны уменьшается. Это означает, что антенна должна быть более точно направлена ​​в сторону передатчика.

  Антенны с высоким коэффициентом усиления и узкой шириной луча труднее точно сориентировать на передатчик, но они могут обеспечить лучший сигнал для телевизора.

  Измерители юстировки антенны, скорее всего, потребуются для получения улучшенного усиления антенн с большим коэффициентом усиления и узкой шириной луча.

• Частота и пропускная способность:   Антенны могут охватывать только определенный диапазон частот. За пределами этого диапазона производительность падает, а такие аспекты, как усиление, передача мощности и т.п., исчезают. В результате необходимо убедиться, что телевизионная антенна перекрывает требуемый частотный диапазон.

  Имейте в виду, что в некоторых странах и даже в разных регионах страны телевизионные передачи могут осуществляться на совершенно разных частотах. Обычно передачи группируются по частоте, чтобы полоса пропускания антенны могла вместить их все. Но проверьте в Интернете или у местного дилера, нужно ли покупать антенны, соответствующие вашему конкретному региону.

  В некоторых странах могут быть разные коды для разных участков выделенных полос передачи.

  Хотя обычно наземные телепередачи ведутся в диапазоне УВЧ, в некоторых странах также может использоваться УКВ. Для этого потребуются антенны, которые могут работать в обеих частях спектра. Эти антенны, как правило, представляют собой комбинацию двух антенн в одной общей телевизионной антенной решетке.

  Подробнее о . . . . телевизионные антенны для разных областей.




• Размеры:   Во многих случаях важны размеры антенны, особенно в условиях ограниченного пространства. На фотографии они могут выглядеть маленькими, но когда их видят вживую, они могут оказаться больше, чем ожидалось. Перед покупкой проверьте размеры, чтобы убедиться, что они не слишком велики.

• Вес:  В некоторых случаях вес антенны может быть проблемой. Антенны большего размера будут весить больше и требуют более надежного крепления.

• Парусность:   Одним из ключевых параметров любой внешней антенны является парусность — насколько сильный ветер она выдержит. Типы антенн, такие как типы с несколькими штангами, как правило, имеют большую площадь поверхности для ветра и могут быть более восприимчивы к ветру.

  Одним из основных элементов телевизионной антенны или антенны является рефлектор. Поскольку они представляют большую площадь для ветра, многие из этих более крупных отражателей, похоже, страдают, и многие из них были замечены локально с отсутствующей частью отражателя. Хотя отсутствие части отражателя может быть незаметным во многих установках, если отвалится слишком много частей, они не только могут представлять опасность, но и ухудшат их характеристики.

Типы телевизионных антенн

Существует множество различных типов антенн. многие будут работать очень похожим образом, но они могут иметь небольшие различия, чтобы изменить производительность тем или иным образом, или они могут просто выглядеть немного иначе.

Какой бы ни была антенна, необходимо убедиться, что она правильно работает в рассматриваемой ситуации. Необходимо учитывать такие аспекты, как коэффициент усиления, диапазон частот, механические аспекты и т.п.

Типичная направленная антенна, используемая для телевизионного приема

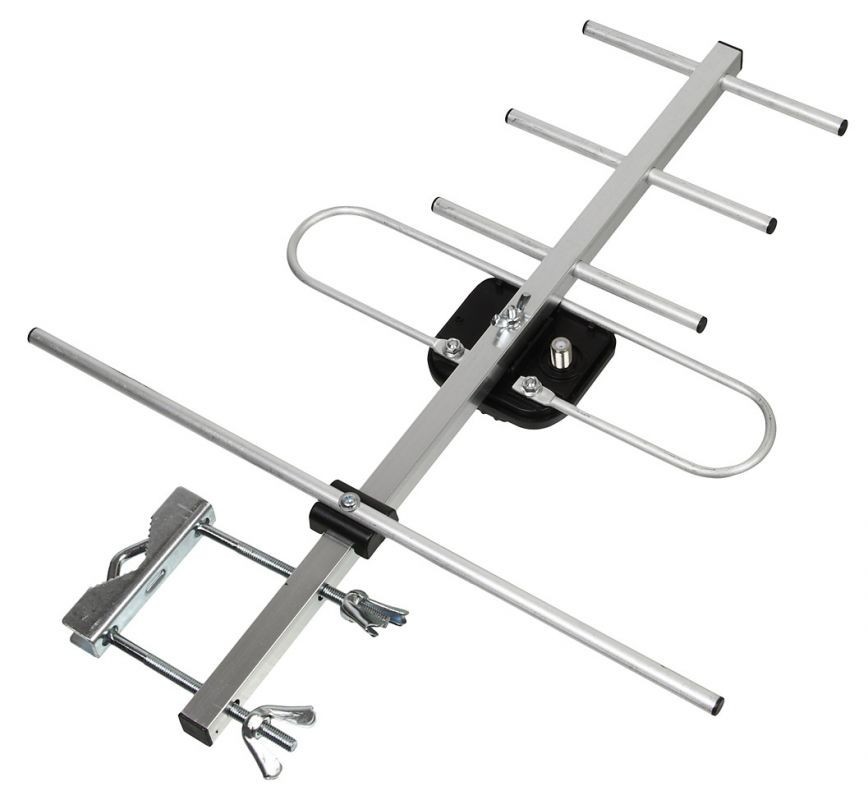

Базовая антенна Yagi или антенна для телевизионных приложений

Базовая антенна Яги названа в честь Хидэцугу Яги, хотя главную роль в ее изобретении сыграл Синтаро Уда. Соответственно антенну правильнее было бы назвать антенной Яги-Уда.

Базовая модель Yagi является популярным выбором для установки многих телевизионных антенн и имеет длинную штангу и ряд элементов, расположенных под прямым углом к ​​штанге: начиная с задней части, находится отражатель. Это часто больше, чем другие элементы, действующие как большая отражающая поверхность, чтобы отражать энергию обратно на следующий элемент, называемый ведомым элементом. Он также служит для уменьшения сигналов в противоположном направлении, которые могут вызывать помехи.

Антенна Яги Уда с указанием типов элементов: отражатель, ведомый элемент и директора

Далее идет активный или ведомый элемент. Он подключен непосредственно к коаксиальному фидеру, и именно здесь сигнал преобразуется из радиосигнала (электромагнитной волны) в электронный сигнал, который передается по фидеру на телевизор.

Перед ведомым элементом находится ряд других элементов, которые называются направляющими. Они действуют, чтобы сконцентрировать ширину луча и дать дополнительное усиление. Их может быть большое количество в зависимости от рассматриваемой антенны. Чем больше директоров, тем выше выигрыш.

Элементы базовой антенны Yagi, как правило, представляют собой прямые провода или куски узкой трубки. Рефлектор может быть прямым проводом, но во многих конструкциях он намного больше. Ведомый элемент — это так называемый диполь-раскладушка — по сути, прямой диполь с концами, соединенными через второй проводник.

Длина элементов имеет ключевое значение для работы — они должны составлять примерно половину длины волны на рабочей частоте. Это означает, что можно получить представление о диапазоне, для которого используется антенна, посмотрев на длину элементов. Те, что с короткими элементами, как на фото, предназначены для УВЧ, а те, что с гораздо более длинными элементами, — для УКВ и так далее.

Телевизионные антенны или антенны типа Х

Базовый формат Yagi может использоваться с большим количеством вариаций для направляющих элементов, а иногда и других элементов в общей телевизионной антенне.

Как следует из названия, эти телевизионные антенны или антенны имеют свои основные элементы, в частности, направляющие, имеющие форму буквы X. Этот формат дает более высокий уровень усиления и поэтому в наши дни имеет тенденцию к более широкому использованию.

Телевизионные антенны с галстуком-бабочкой

На рынке также появилась форма антенны с использованием директоров, очень похожая на галстук-бабочку.

По своей концепции они очень похожи на антенны X TV, и об их характеристиках можно судить по характеристикам усиления, ширины луча и полосы пропускания.

Хотя они довольно широко используются, они немного менее распространены, чем антенны X TV.

Есть несколько других вариаций этой модели с телевизионными антеннами, иногда имеющими направляющие в форме треугольника, а не в форме галстука-бабочки. По сути, все они являются вариациями одного и того же тя, и в основе их работы лежит основная концепция Яги.

Телевизионные антенны Multiboom Yagi

Другой формой антенны, которая может обеспечить очень высокий уровень усиления, является антенна с несколькими штангами.

Как следует из названия, эти антенны имеют один отражатель и ведомый элемент, но несколько штанг с направляющими.

Эти телевизионные антенны имеют более одной штанги, обычно три, наклоненные в несколько разных направлениях.

Телевизионная антенна УВЧ с несколькими стержнями

Многостержневые антенны позволяют антенне обеспечивать значительно более высокий уровень усиления для заданной длины, и в результате они могут быть идеальными для некоторых ситуаций.

Недостатком является то, что они намного тяжелее, для них требуется три стрелы, и в результате вес намного больше, и в результате они требуют гораздо более прочных креплений.

Часто эти телевизионные антенны крепятся к мачте сзади антенны за рефлектором из-за сложности крепления к штангам из-за их углов, хотя для более длинных это необходимо.

Дополнительный вес и заднее крепление означают, что они могут иметь тенденцию падать и быть направлены вниз после того, как погода, ветер, а также сидящие на них птицы возьмут свое. При рассмотрении одной из этих антенн первоначальные общие характеристики и усиление могут быть хорошими, но со временем их характеристики могут ухудшиться больше, чем у других, если механические устройства начнут выходить из строя.

Логопериодическая антенна

Логопериодическая антенна может немного напоминать Yagi, но на самом деле она сильно отличается по конструкции и работе.

Логопериодическая антенна имеет меньший коэффициент усиления, чем антенна Yagi, для того же количества элементов, но она способна работать в гораздо более широкой полосе пропускания — часто с соотношением 3:1 или 4:1, что делает ее идеальной для ситуаций, когда телевизионные передачи широко разнесены по частоте.

В отличие от антенны Яги, которая представляет собой ведомый элемент, отражатель и серию директоров, логопериодическая антенна состоит из ряда элементов, которые действуют как диполи. Поскольку элементы сзади больше, а спереди меньше, они резонируют на разных частотах, причем более крупные элементы находятся сзади, для любой заданной «активной области» антенны они будут действовать как отражатель, а меньшие в передней части активной области будут иметь тенденцию действовать как директор.

Логопериодическая антенна, используемая для телевизионного приема

Ввиду свойств логопериодической антенны, они, как правило, используются в ситуациях, когда есть относительно хороший сигнал, но телевизионные станции работают на частотах, которые могут быть далеко разнесены.

Другие соображения

Помимо самой антенны, при выборе телевизионной антенны необходимо учитывать и другие факторы. Такие аспекты, как крепление и фидер, очень важны.

• Фидер:   Фидер или коаксиальный кабель является очень важным элементом общей телевизионной антенны. Бесполезно устанавливать прекрасную антенну, только иметь коаксиальный фидер с большими потерями, который ослабит сигнал до того, как он попадет на телевизор. Всегда выбирайте лучшее в разумных пределах.

  Также очень важно следить за тем, чтобы в коаксиальный кабель не попадала влага. Если это произойдет, то это очень быстро ухудшит производительность, значительно увеличив потери. Всегда лучше запечатать внешний конец кабеля, так как погода имеет привычку находить свой путь во всем.

• Способы крепления и крепления:   Важно, чтобы антенна была надежно закреплена. Существует большое разнообразие систем крепления, доступных практически для любой мыслимой ситуации, от монтажа на боковых стенах домов до крепления дымохода и почти всего остального.

  Очень важно, чтобы телевизионная антенна была надежно закреплена с использованием правильных и качественных креплений. Поскольку телевизионная антенна, вероятно, будет находиться на месте в течение многих лет, необходимо, чтобы она не упала с риском для общей безопасности даже после многих лет использования.

Что такое антенна цифрового телевидения

На самом деле антенны для цифрового телевидения не существует. Что касается антенны, нет никакой разницы между приемом цифрового или аналогового сигнала.

Единственная проблема с приемом цифрового телевизионного сигнала в отличие от аналогового заключается в том, что сигнал может быть на разных частотах. Именно здесь может оказаться важной «антенна цифрового телевидения».

При широком распространении телевизионных передач в некоторых районах земного шара важно убедиться, что антенна может охватывать нужный диапазон частот.

Хотя антенны для цифрового телевидения как таковой не существует, важно убедиться, что телевизионная антенна может перекрывать частоты для передачи цифрового телевидения.

Существует множество различных типов антенн для телевизионного приема. Хотя многие люди в настоящее время выбирают доставку своего телевизионного контента через Интернет/широкополосную связь, использование наземной (и спутниковой) доставки все еще очень широко распространено. Выбор хорошей антенны для общей установки телевизионной антенны не всегда прост, особенно при наличии массива различных типов. К счастью, спецификации не особенно сложны, и специалист по установке местной телевизионной антенны или телевизионной антенны сможет посоветовать, что подходит для общей местности и конкретной ситуации.

Другие темы об антеннах и распространении:
ЭМ волны Распространение радио Ионосферное распространение Грунтовая волна Разброс метеоров Тропосферное распространение Основы антенны Кубический четырехугольник Диполь Отключить Ферритовый стержень Логопериодическая антенна Антенна с параболическим отражателем Антенны с фазированной решеткой Вертикальные антенны Яги Заземление антенны телевизионные антенны Коаксиальный кабель Волновод КСВ Антенные балуны MIMO
    Вернитесь в меню «Антенны и распространение». . .

Лучшие варианты телевизионных антенн для улучшения приема

Мы можем получать доход от продуктов, доступных на этой странице, и участвовать в партнерских программах.

Фото: amazon.com

Вещательные телеканалы, такие как местные филиалы ABC, CBS, FOX и NBC, общественные телеканалы и многие другие, должны были быть бесплатными. С телевизионной антенной вы можете получить до 20 каналов — а возможно, и больше — бесплатного приема телепрограмм в эфире. Это может быть хорошим дополнением к потоковым сервисам или заменой подписки на кабельное или спутниковое телевидение. Современные цифровые эфирные сигналы обеспечивают качество экрана не хуже или даже лучше, чем кабельное или спутниковое, и включают в себя множество каналов, которые транслируются в формате высокой четкости. Чтобы их получить, вам понадобится антенна.

Однако антенна не является универсальным продуктом. Читайте дальше, чтобы узнать, на что обращать внимание при выборе лучшей телевизионной антенны.

1. Лучший в целом: GE Ultra Edge Внутренний телевизионный антенна
2. Бегущий на втором месте: 1 на одну внутреннюю телевизионную антенну
3. Лучшая Амплифицированная: Gemplied HD TV antenna
4. 9141914191419141.
5. 914191919191919191041910419. Best Amplied: Gemplied HD TV antenna
6. 91419141914191419191919191919191919191919191919191910419101023. Антенна
7. ТАКЖЕ УЧИТЫВАЕМ: Наружная ТВ-антенна GE Pro
8. ТАКЖЕ УЧИТЫВАЕМ: Антенны Прямая четырехэлементная телевизионная антенна Bowtie

Фото: amazon.com

Типы телевизионных антенн

Вам понадобится правильный тип антенны для вашей конкретной установки. Читайте дальше, чтобы узнать больше о некоторых из наиболее распространенных вариантов и о том, какой тип телевизионной антенны может быть наиболее подходящим для вас.

Диполь

Дипольные антенны, иногда называемые «кроличьими ушами», являются одним из наиболее распространенных типов комнатных телевизионных антенн. Два антенных «полюса» работают вместе для приема широковещательного сигнала. Хотя они часто выглядят как кроличьи уши, где оба полюса торчат из телевизора, это не всегда так. Конфигурация позволяет им быть направленными в направлении, откуда транслируется сигнал, поэтому они принимают сигнал на плоскости, что делает его более сильным и четким, чем в случае с монополем. Этот тип антенны наиболее эффективно принимает каналы очень высокой частоты или УКВ (каналы 2-13).

Рамочная

Рамочная антенна — еще одна популярная комнатная телевизионная антенна. Рамочная антенна представляет собой модификацию диполя, в которой два полюса загнуты назад, чтобы встретиться друг с другом. Рамочная антенна часто имеет форму круга, но может также образовывать квадрат или даже ряд кругов или квадратов. Рамочные антенны особенно хороши для приема каналов сверхвысокой частоты или УВЧ (каналов выше 13). Плоские прямоугольные внутренние антенны, которые стали довольно распространенными с тех пор, как вещательные компании перешли с аналоговых сигналов на цифровые, изготавливаются с металлической рамочной антенной, встроенной в проводящий пластик.

Yagi

Антенны Yagi хорошо принимают каналы VHF и UHF. Антенна Yagi — это наружная направленная антенна, которая концентрирует прием сигнала в одном направлении за счет всех остальных. Они известны высоким коэффициентом усиления, что означает, что они способны принимать слабые сигналы намного лучше, чем другие типы антенн. Антенна Yagi может быть хорошим вариантом, если вы живете в сельской местности, где требуется максимальное усиление для приема слабого сигнала.

Логопериодическая (LP)

Логопериодическая (LP) антенна или логопериодическая дипольная решетка (LPDA) представляет собой многоэлементную чердачную или наружную направленную антенну, предназначенную для работы в широком диапазоне частот. Он работает как ряд связанных антенн Yagi, каждая из которых настроена на разные частоты. Разница в том, что Yagi имеет один ведомый элемент, тогда как LP имеет несколько ведомых элементов. В то время как Yagi обеспечивает большее усиление для одной частоты, LP более эффективно обрабатывает диапазон частот. Антенны LP — хороший выбор для пригородных и сельских районов, где сигнал слабый.

Рефлекторная решетка

Рефлекторная решетчатая антенна — это тип чердачной или наружной антенны, в которой используются отражатели сигналов для фокусировки направленного приема и блокирования сигналов, поступающих с других направлений. Антенна направлена ​​в сторону желаемой радиовышки. Когда сигнал достигает отражающей решетки, он отражается обратно к дипольному элементу, увеличивая усиление. В то же время сигналы, которые приходят с других направлений, отражаются от элемента. Отражающая матрица может помочь устранить шум в местах с интенсивным сигнальным трафиком.

На что обратить внимание при выборе лучшей телевизионной антенны

При выборе лучшей телевизионной антенны необходимо учитывать расстояние, направление, частоты и препятствия между вашим домом и ближайшей радиовышкой. Вы также захотите узнать больше о сигналах местного телевещания и доступных каналах.

Местоположение

Прежде чем выбрать антенну, узнайте, откуда вещают местные станции. В AntennaWeb есть полезный инструмент поиска, который позволяет вам найти местные радиовышки по вашему почтовому индексу.

Сила сигнала соответствует расстоянию от телевышки. Если вы находитесь рядом с вышкой, в пределах 20 миль, небольшая комнатная антенна будет работать нормально. Если вы находитесь дальше, до 35 миль, выберите более мощную наружную всенаправленную антенну. В сельской местности, где сигнал слабый, лучше всего подойдет направленная антенна.

Направленные и всенаправленные

Направленные антенны принимают сигналы только в том направлении, в котором они направлены. Всенаправленные антенны принимают сигналы со всех направлений. В пригородных и сельских районах или там, где сигнал слабый, выберите направленную антенну, которая усилит слабый сигнал. В районах, где поблизости есть несколько вышек, расположенных в разных направлениях, рассмотрите возможность использования всенаправленной антенны.

Доступные каналы

Узнайте, какие каналы транслируются в эфире в вашем районе. Обратите внимание, какие частоты они используют, и местонахождение радиовещательной вышки. УКВ-сигналы, как правило, легче всего принимать, если радиовещательная вышка находится в пределах 35 миль или около того от вашей телевизионной антенны. Сигналы УВЧ прерываются холмистой местностью, большими зданиями и другими препятствиями. Вы можете обойти эти препятствия, разместив антенну на чердаке, на крыше или в другом открытом месте на возвышении.

VHF и UHF

Каждой телевизионной станции назначается частота, на которой она может транслировать свои программы OTA. Частота будет происходить в диапазоне VHF или UHF. Каналы со 2 по 6 считаются низкими УКВ частотами. Каналы с 7 по 13 — высокие УКВ. Каналы с 14 по 69 — УВЧ.

Низкочастотные ОВЧ-сигналы имеют относительно большую длину волны, в то время как высокочастотные УВЧ-сигналы намного короче. Более длинные волны УКВ-каналов меньше подвержены помехам из-за препятствий. Они могут наклоняться над горами и холмами и огибать их. Более короткие длины волн каналов УВЧ больше зависят от прямой видимости между передатчиком и телевизионной антенной. Они подвержены разрушению горами, зданиями и даже густой листвой.

Для приема этих сигналов используются различные типы антенн. Дипольные антенны улавливают сигналы ОВЧ, а рамочные антенны улавливают сигналы УВЧ. Многие антенны сконструированы с использованием нескольких технологий для приема частот как ОВЧ, так и УВЧ. Наружные антенны способны принимать как УКВ, так и УВЧ сигналы.

Сила сигнала

В радиусе 20 миль от радиовышки большинство внутренних всенаправленных антенн обеспечивают хороший прием. Чем дальше вы находитесь от телевышки, тем слабее становится сигнал. Здесь вы можете воспользоваться наружной или усиленной антенной. Наружные антенны используют различные технологии, такие как направленный прием и отражающие решетки, для улучшения усиления сигнала и максимально эффективного использования слабого сигнала.

Усилитель

Антенный усилитель — это электронное устройство, которое либо включается в схему антенны, либо может быть добавлено к антенне для улучшения ее характеристик. Он усиливает сигнал, поступающий с радиовышки, улучшая слабый сигнал. Усилители помогают уменьшить потери сигнала, если антенна подключена к нескольким телевизорам или если кабель от антенны к телевизору слишком длинный.

Важно знать, что антенные усилители не фильтруют шум; все, что улавливает антенна, усиливается. В некоторых случаях антенны с усилителем могут работать лучше при выключенном усилителе.

Необходимые кабели

Телевизионные антенны подключаются коаксиальным кабелем. Если ваш телевизор был выпущен после 2006 года, он, скорее всего, имеет встроенный цифровой тюнер. В этом случае просто подключите коаксиальный кабель от антенны к входному разъему антенны на задней панели телевизора.

В старых телевизорах, а также в некоторых более новых нет цифровых тюнеров, поэтому сигнал антенны должен «транслироваться» внешним цифровым тюнером (продается отдельно). С помощью коаксиального кабеля подключите антенну к порту «вход антенны» на тюнере, затем соедините порт «выход к ТВ» на тюнере с портом «вход антенны» на телевизоре вторым коаксиальным кабелем.

Установка

Установка зависит от типа выбранной антенны. Комнатные антенны могут просто располагаться рядом или прикрепляться к телевизору, либо они могут крепиться к стене или ближайшему окну с помощью клея. Подключите их к телевизору, и они готовы к работе. Антенны дальнего действия должны быть собраны и установлены на чердаке, на крыше дома или на столбе снаружи. Затем коаксиальный кабель будет проложен от антенны в дом, где находится телевизор.

Наш лучший выбор

Если вы готовы воспользоваться преимуществами бесплатного программирования OTA, вам понадобится хорошая антенна. Этот список лучших телевизионных антенн основан на приведенных выше соображениях о покупках и их способности улучшать прием цифровых широковещательных сигналов OTA.

Фото: amazon.com

ПОСМОТРЕТЬ

По-настоящему универсальная ТВ-антенна от GE для использования внутри помещений обеспечивает превосходный прием сигналов VHF и UHF, способна принимать несжатый сигнал 1080p и поддерживает формат 4K UltraHD. Он работает со всеми марками HDTV и конвертеров. Мощная рамочная антенна в корпусе принимает сигналы с любого направления на расстоянии до 40 миль. Благодаря элегантному современному внешнему виду вы можете отображать как черную, так и белую сторону, чтобы идеально сочетаться с домашним декором. Его можно использовать как горизонтально, положив на плоскую поверхность, так и вертикально, прикрепив к стене или окну с помощью прилагаемых клейких полосок.

Фото: amazon.com

ПОСМОТРЕТЬ

Еще один вариант для использования внутри помещений, комнатная ТВ-антенна 1 BY ONE отличается легкой плоской конструкцией, которая удобно крепится к окну или стене, а также может использоваться в горизонтальном положении. Он поставляется со встроенным антенным усилителем для увеличения мощности сигнала, что обеспечивает прием в колоссальном диапазоне 180 миль. Усилитель работает независимо от антенны и может быть включен или выключен по мере необходимости для достижения наилучших характеристик. Устройство питается от USB-подключения к телевизору или от настенного USB-адаптера. В комплект входят антенна, коаксиальный кабель длиной 17 футов, антенный усилитель и адаптер питания.

Фото: amazon.com

ПОСМОТРЕТЬ

Телевизионная антенна высокой четкости с усилителем GE способна принимать сигналы Full HD 1080p от радиовещательных вышек на расстоянии до 55 миль. Обновленная технология усиливает сигнал на антенне, фильтруя электронные помехи, блокирует помехи сотовой связи 4G/5G LTE и уменьшает количество пропаданий. Установите его в любом месте дома. Это устройство может похвастаться превосходным приемом как сигналов VHF, так и UHF. Элегантный новый дизайн может быть установлен на приставке, на стене или использоваться в качестве настольного устройства.

Фото: amazon.com

ПОСМОТРЕТЬ

Эта антенна RCA совместима с 4K, 8K и 1080 HDTV для обеспечения высочайшего качества изображения и звука, включая станции VHF и UHF. Он имеет большую дальность приема до 70 миль и более, что делает его отличным выбором для удаленных мест. Он предназначен для работы в суровых условиях на открытом воздухе, но также может быть установлен на чердаке. Он поставляется в предварительно собранном виде с легко защелкивающимся складным рефлектором УВЧ и защелкивающимися элементами. В комплект также входят мачта, стопорный зажим мачты, крепежные детали и согласующий трансформатор на 75 Ом. Коаксиальный кабель продается отдельно. Используйте бесплатное приложение RCA Signal Finder в качестве цифрового компаса, чтобы найти каналы с самым высоким разрешением для идеальной настройки антенны.

Фото: amazon.com

SEE IT

Используя направленный прием с массивом отражателей сигнала для усиления сигнала на большом расстоянии и блокирования конкурирующего шума, наружная ТВ-антенна GE Pro способна принимать вещательные сигналы от до 70 км. Он принимает сигналы VHF и UHF, включая несжатые 1080p HD. В комплект входят регулируемый монтажный кронштейн, мачта и крепеж с инструкциями по сборке для удобной установки на чердаке, на крыше или на столбе в ландшафте.

Фото: amazon.com

ПОСМОТРЕТЬ

Если вы живете в густолиственном районе, обратите внимание на эту антенну-бабочку от Antennas Direct. Он использует запатентованную технологию для приема телевизионных сигналов на расстоянии до 60 миль от вещательных вышек и, при установке на чердаке или на открытом воздухе, может устранить помехи или уменьшить сигнал, вызванный препятствиями. Разнонаправленные элементы принимают сигналы с большой площади. Отражатель фокусирует мощность антенны для увеличения дальности действия и защиты от помех. Всепогодное крепление и инструкции входят в комплект антенны, но крепление и кабель продаются отдельно.

Преимущества владения телевизионной антенной

Телевизионная антенна — отличный способ получать бесплатные эфирные телевизионные программы. Инвестиции в недорогое устройство могут сэкономить сотни долларов и более в год на стоимости кабельного, спутникового и потокового вещания. Но важно провести исследование, чтобы убедиться, что вы получаете правильную антенну.

Телевизионные антенны принимают спектр электромагнитных радиоволн от радиовещательных вышек, обычно находящихся на расстоянии 35 миль. Сигналы наиболее эффективно доставляются в пределах прямой видимости, когда препятствия, такие как горы, большие здания и даже густая листва, истощают или блокируют сигнал. Зрителям, находящимся дальше, и тем, кто не находится в пределах прямой видимости телебашни, для приема этих сигналов требуется более мощное оборудование. Изучив местоположение и частоты вашего местного вещания, вы получите информацию, необходимую для выбора лучшей антенны для вашего телевизора.

• Телевизионная антенна позволит вам смотреть бесплатные эфирные телевизионные программы.
• Правильный выбор телевизионной антенны обеспечит наилучшее качество изображения при максимальном количестве доступных станций.
• Телевизионная антенна дает вам доступ к локальным и сетевым программам, недоступным в потоковых сервисах.

Часто задаваемые вопросы о телевизионных антеннах

Остались вопросы без ответа? Продолжайте читать, чтобы получить дополнительные советы и информацию о телевизионных антеннах.

В. Чем наружные антенны лучше внутренних?

Комнатные антенны недороги, их легко настроить, и они лучше всего работают в районах с сильным сигналом вещания, обычно в пределах 20 или 30 миль от вещательной вышки. Наружные антенны значительно дороже, сложнее в установке и достаточно мощны, чтобы улавливать слабые сигналы в местах, удаленных от источника вещания.

В. Какая комнатная антенна имеет самый большой радиус действия?

Хотя продавцы антенн утверждают, что их антенны улавливают сигналы на расстоянии 200 миль или дальше, правда не столь захватывающая. Поскольку сигналы телевизионного вещания требуют приема в пределах прямой видимости, максимальная дальность действия антенны составляет около 70 миль. После этого кривизна земли блокирует сигнал.

В. Нужна ли смарт-ТВ антенна для местных каналов?

Smart TV, как и другие телевизоры, принимает сигнал по воздуху. В непосредственной близости от вещательной вышки он может принимать сигнал ОТА без внешней антенны, но в подавляющем большинстве случаев качество приема и количество каналов будут значительно улучшены с добавлением антенны.

В. Как настроить телевизионную антенну?

Зависит от типа и модели. Всенаправленные антенны не нужно наводить, хотя их может потребоваться установить на вертикальной поверхности, такой как стена или окно. Направленные антенны должны быть направлены в сторону радиовышки. Используйте такой инструмент, как на AntennaWeb, чтобы узнать, в каком направлении это происходит.

В. Как усилить сигнал антенны?

Вы можете сделать несколько вещей, чтобы улучшить свой сигнал. Убедитесь, что ваша телевизионная антенна направлена ​​на вышку, даже если она всенаправленная. Добавьте более длинный коаксиальный кабель RG6, чтобы достичь более удобного окна. Если он поставляется с кабелем RG59, замените его на RG6. Поэкспериментируйте, переместив его на более высокое место, или снаружи, или расположив его горизонтально, а не вертикально. Если антенна шла с усилителем, попробуйте отключить его. Регулярно выполняйте повторное сканирование, чтобы убедиться, что оно актуально.
