Витая пара 4 жилы скорость. Витая пара: скорость, категории и особенности выбора кабеля

alexxlabРазное
Какие бывают категории витой пары. Как выбрать подходящий кабель для локальной сети. От чего зависит скорость передачи данных по витой паре. Какие типы экранирования существуют у витой пары. На что обратить внимание при выборе кабеля.

Что такое витая пара и для чего она используется

Витая пара представляет собой тип кабеля, состоящий из одной или нескольких пар изолированных проводников, скрученных между собой. Основное назначение витой пары — передача данных в компьютерных сетях и телекоммуникационных системах.

Основные сферы применения витой пары:

  • Создание локальных компьютерных сетей
  • Подключение к интернету
  • Организация телефонной связи
  • Системы видеонаблюдения
  • Промышленные сети передачи данных

Скручивание проводников в пары позволяет значительно снизить перекрестные помехи и электромагнитное излучение при передаче сигнала. Это обеспечивает высокую помехозащищенность витой пары.

Категории витой пары и скорость передачи данных

Витая пара делится на категории в зависимости от частотных характеристик и скорости передачи данных. Какую максимальную скорость может обеспечить тот или иной тип кабеля?


  • Cat5 — до 100 МГц, скорость до 100 Мбит/с
  • Cat5e — до 125 МГц, скорость до 1000 Мбит/с
  • Cat6 — до 250 МГц, скорость до 10 Гбит/с на расстоянии до 55 м
  • Cat6a — до 500 МГц, скорость до 10 Гбит/с на расстоянии до 100 м
  • Cat7 — до 600 МГц, скорость до 10 Гбит/с
  • Cat7a — до 1000 МГц, скорость до 100 Гбит/с

Чем выше категория, тем больше частотный диапазон кабеля и выше скорость передачи данных. Для домашних сетей обычно достаточно Cat5e или Cat6. Для корпоративных сетей рекомендуется Cat6a и выше.

Экранированная и неэкранированная витая пара

По наличию защитного экрана витая пара делится на два основных типа:

Неэкранированная витая пара (UTP)

Не имеет дополнительного экранирования. Самый распространенный и недорогой вариант для домашних и офисных сетей. Подходит для большинства применений.

Экранированная витая пара (STP, FTP)

Имеет дополнительный защитный экран из фольги или металлической оплетки. Обеспечивает лучшую помехозащищенность. Применяется в промышленных условиях и при наличии сильных электромагнитных помех.


Какой тип выбрать? Для домашней сети вполне достаточно UTP. Экранированный кабель нужен при прокладке в производственных помещениях или рядом с силовыми линиями.

Типы экранирования витой пары

Существует несколько вариантов экранирования витой пары:

  • U/UTP — без экрана
  • F/UTP — общий экран из фольги
  • S/UTP — общий экран из медной оплетки
  • SF/UTP — двойной общий экран из фольги и оплетки
  • U/FTP — индивидуальный экран каждой пары
  • F/FTP — общий экран плюс индивидуальный экран пар
  • S/FTP — общий экран из оплетки плюс индивидуальный экран пар

Чем сложнее экранирование, тем выше защита от помех, но и выше стоимость кабеля. Для большинства применений достаточно неэкранированного UTP или экранированного F/UTP кабеля.

На что обратить внимание при выборе витой пары

При выборе кабеля витой пары следует учитывать следующие факторы:

  1. Категория кабеля — определяет максимальную скорость передачи данных
  2. Тип экранирования — влияет на помехозащищенность
  3. Материал жил — медь или омедненный алюминий
  4. Тип оболочки — для внутренней или внешней прокладки
  5. Диаметр проводников — влияет на дальность передачи сигнала
  6. Производитель — от него зависит качество и надежность

Правильный выбор кабеля позволит создать надежную и высокоскоростную сетевую инфраструктуру.


Особенности прокладки витой пары

При монтаже кабельных линий на основе витой пары важно соблюдать следующие правила:

  • Не превышать максимально допустимую длину сегмента (обычно 100 м)
  • Соблюдать минимальный радиус изгиба кабеля
  • Не допускать чрезмерного натяжения при протяжке
  • Использовать кабель, соответствующий условиям прокладки
  • Правильно обжимать разъемы на концах кабеля
  • Прокладывать отдельно от силовых кабелей

Соблюдение этих правил обеспечит высокое качество передачи данных и долговечность кабельной системы.

Преимущества и недостатки витой пары

Витая пара имеет ряд достоинств и недостатков по сравнению с другими типами кабелей:

Преимущества:

  • Низкая стоимость
  • Простота монтажа и подключения
  • Высокая помехозащищенность
  • Широкий выбор категорий и типов
  • Компактность

Недостатки:

  • Ограничение по длине сегмента (до 100 м)
  • Чувствительность к электромагнитным помехам
  • Возможность прослушивания трафика
  • Меньшая пропускная способность по сравнению с оптоволокном

Несмотря на недостатки, витая пара остается самым популярным решением для построения локальных сетей благодаря оптимальному сочетанию цены и характеристик.


Заключение

Витая пара — универсальное и недорогое решение для создания компьютерных сетей. Правильный выбор категории и типа кабеля позволяет обеспечить высокую скорость передачи данных при минимальных затратах. Для домашних сетей оптимальным выбором будет неэкранированная витая пара категории 5e или 6. Для промышленного применения лучше использовать экранированные кабели более высоких категорий.


Делаем патч-корд utp — витая пара 4 провода.

Ранее, в первой части поста я уже рассказывал как правильно сделать обжим витой пары 5 категории, состоящий из 4 пар проводников. Теперь мы рассмотрим как обжать 2-х парный кабель. Какая между ними разница? На самом деле для подключения по витой паре со скоростью 10 либо 100 Mbit/s достаточно всего двух пар проводков. А полностью четыре пары используются только для

1Gbit/s (1000 Mbit/s). Получается что при использовании 4-х парного кабеля в обычных негигабитных сетях, 2 пары из 4-х не используются. Для обычного пользователя, который кидает сеть и обжимает витую пару раз в несколько лет, разница в цене между 2-х и 4-х парным кабелем особой значимости не играет. А вот в масштабах крупных провайдерских сетей разница уже ощутима. Ну и в итоге, обычных пользователей подключают более дешевым кабелем. Стоит правда отметить что простым абонентам от этого не лучше, но и не хуже. На небольших длинах (до 50-70 метров) в качестве они не теряют.
Как же в таком случае правильно обжать патч-корд?

Для начала надо определится в какие каналы на разъеме используются для 100 Mbit/s. Рассмотрим схему:

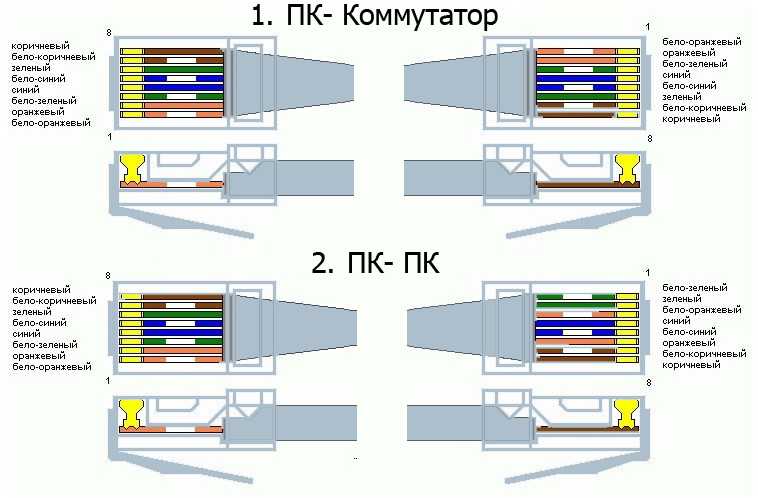

Слева изображена раскладка кабеля для обжима обычной витой пары, а справа выделены 2 пары для

100 Mbit/s — это 1 и 2 каналы для передачи — TX, и соответственно 3 и 6 для приема —RX.
Для обжима витой пары нам потребуется:
1. Сама витая пара 5 категории (cat 5) на 2 пары проводников.
2. Стандартный коннектор RJ-45.
3. Обжимной инстумент.

Типы соединения —кроссоверный или прямой — я уже рассматривал в первой части статьи. Обжимать мы будет под прямой тип, так как витая пара на 4 провода (2 пары) в 99% случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента. Если Вам все же придется обжимать кроссовер, то на втором конце при обжимке патч-корда просто поменяйте пары местами.
Итак, освобождаем конец кабеля от внешней изоляции примерно на пару сантиметров. Для зачистки можно воспользоваться ножом (например, прорезным как у меня) либо использовать лезвия на обжимном инструменте.

Затем расплетаем жилы и раскладываем 4 проводка по цветовой схеме, которую я приводил выше. Если в Вашей витой паре используются пары другой расцветки — не пугайтесь. Главное просто правильно воткнуть одну пару в 1 и 2 каналы, а вторую в 3 и 6. И точно так же сделать на другом конце патч-корд. Коннектор RJ45 держите пластиковым фиксатором от себя и контактами к себе.
Аккуратно вставляем проводки в 1,2,3 и 6 каналы коннектора. Должно получится так:

Как видите, в моем кабеле используются пары — бело-оранжевый/оранжевый и бело-синий/синий. После примерки, обрезаем лишнюю длину у проводков:

Должны остаться концы примерно по полсантиметра. Теперь осторожно вставляем проводки обратно в коннектор до упора. При этом надо постараться максимально загнать внешнюю оплетку под коннектор. Должно получится примерно вот так:

Делается это затем, чтобы патч-корд был как можно крепче и не повредился, если кто-нибудь за него дернет.
Аккуратно, чтобы витая пара не выскочила и проводки были в коннекторе до упора, вставляем коннектор с проводом в обжимку:

Зажимаем до упора.
Повторяем все те же действия с другого конца кабеля.
Все, наш патч-корд utp 5e готов.

Запись опубликована автором XasaH в рубрике Прочее с метками FTTB, UTP, витая пара, обжим, патч-корд.

Помогло? Посоветуйте друзьям!



© NastroiSam.RU Все права защищены. Запрещено использование материалов сайта без согласия авторов.

16.
42 МБ / 0.001 сек

Как выбрать кабель “витая пара”

21 октября 2020

Изделие представляет собой одну или несколько пар изолированных проводников, каждый из которых скручен с разной частотой витков и покрыт изоляционным материалом. В зависимости от места прокладки, кабель делится на два типа:

  • Внутренний;
  • Внешний.

Провод для внутренней прокладки используется при проведении коммуникаций в помещениях, что избавляет от необходимости снимает защиты проводников от экстремальных температур, влаги и механического повреждения. Оболочка витой пары производителей OK-NET, Corning или Molex изготавливается из ПВХ и поливинилхлорида. Эти материалы имеют высокую огнеупорность, но при температуре ниже -20°С начинают разрушаться, что приводит к повреждению проводников. Поэтому если часть провода предполагается разместить вне помещения, лучше использовать наружный тип кабеля.

Оболочка витопарного провода для внешней прокладки изготавливается из сверхпрочного полиэтилена с добавлением гофрированной ленты, что обеспечивает защиту от влаги, перепада температур и ультрафиолетового излучения, негативно влияющего на материал и качество сигнала. При необходимости воздушной прокладки стоит выбрать кабель с тросом, исключающий вероятность разрыва.

Категории кабеля «витая пара»

Функция провода – это передача данных, скорость и качество которой зависит от способности проводников пропускать частотный диапазон, который определяет скорость передачи данных. Всего существует 12 категорий, определяющих эту характеристику, но сегодня используются только 6 из них, среди которых:

  • cat.5 – 4-парный провод с частот диапазоном 100 МГц. Применяется для прокладки телефонных линий и построения локальных сетей Ethernet со скоростью передачи 100 Мб/с (2 пары проводников) и 1000 Мб/с (4 пары).
  • cat.5e – кабель 5-й категории с улучшенными характеристиками и диапазоном работы 125 МГц. Имеет меньшую толщину, чем провод cat.5, а также усовершенствованную спецификацию перекрестных помех при такой же скорости – до 1000 Мб/с.
  • cat.6 – неэкранированный 4-х парный кабель, способный воспринимать частоту до 250 МГц и передавать информацию на скорости до 10 Гб/с в радиусе 55 м.
  • cat.6А – провод, защищенный общим (F/UTP) или индивидуальным для каждой пары экраном (S/FTP или F/FTP) со скоростью передачи до 10 Гб/с на расстояние до 100 м. Частотный диапазон до 500 МГц.
  • cat.7 – кабель с конструкцией экрана (F/FTP или S/FTP), работающий в частоте до 600 МГц и передающий данные на скорости до 600 Мб/с.
  • cat.7А – провод категории 7 с увеличенной пропускной частотой до 1000 МГц, использующийся для передачи данных в локальной сети Ethernet.

Типы экранирования

Наличие защитного экрана – важное условие нормальной передачи данных. Выбирая витую пару для прокладки в помещении или на улице, стоит обратить внимание на маркировку, указывающую тип экранирования кабеля. На сегодня установлены следующие обозначения:

  • U/UTP – экранирование отсутствует;
  • U/FTP – экранирование фольгой каждой отдельной пары;
  • S/UTP – общий экран из проволочной оплетки;
  • F/UTP – общий экран из фольги;
  • SF/UTP – общий экран из оплетки и фольги;
  • F/FTP, S/FTP – индивидуальная защита каждой пары фольгой плюс общий экран из этого же материала;
  • SF/FTP – экранирование каждой пары фольгой плюс общий экран из фольги или проволочной оплетки.

Аббревиатура к каждому типу экрана имеет расшифровку по буквам, которая выглядит следующим образом:

  • U – неэкранированный;
  • F – фольга;
  • S – проволочная оплетка;
  • TP – витая пара.

Материал проводника

Проводники изготавливаются из меди и биметалла (сплав алюминия покрытый медью). Диаметр монолитной медной жилы четко регламентирован и составляет 0,4 – 0,6 мм. Провода для патчкордов часто имеют пары из множества тонких проводников, диаметр каждого из которых составляет менее 1 мм. Кроме метрической используется также американская система маркирования толщины проводов AWG.Согласно ней жилы 4-парного провода имеют диаметр AWG24 (0,511 мм) и AWG25 (0,455 мм).

Медные проводники используются для всех категорий витой пары, так как способны выдерживать постоянную нагрузку практически не нагреваясь и передавать данные с максимально возможной скоростью. Биметаллические жилы производителей Hyperline и KLM не используются в кабелях категории 6 и выше, и рассчитаны на широкополосные частоты не выше 100 МГц. Несмотря на это они востребованы при прокладке домашних компьютерных сетей. Благодаря медной плакировке, алюминиевая жила с алюминиевой сердцевиной имеет проводимость практически идентичную медной, но стоимость кабеля при этом ниже.

Производители

Выбирая медный или омедненный алюминиевый провод, стоит обращать внимание на фирму-изготовителя и информацию, которую она предоставляет на своем сайте или в каталоге продукции. Производители Panduit, Legrand и Premium line предлагают изделия из меди для прокладки компьютерной сети внутри и снаружи помещения. Если бюджет не позволяет приобрести медный кабель стоит обратить внимание на омедненные проводники фирм Hyperline и KLM, имеющие хорошую проводимость и выгодную цену.

Выбирая витопарный компьютерный или телефонный кабель важно учитывать его технические характеристики, физические свойства и репутацию изготовителя. На сайте представлены изделия компаний, зарекомендовавших себя качественной кабельной продукцией, а специальные фильтры помогут быстро отсеять неподходящие варианты, сократив время поиска и сэкономив деньги.
