Что такое витая пара. Какие бывают типы витой пары. Каковы основные характеристики кабелей категории 5. Для чего используются многопарные витые пары. Как правильно выбрать витую пару для конкретных задач.
Что такое витая пара и каковы ее основные типы
Витая пара — это вид кабеля связи, представляющий собой одну или несколько пар изолированных проводников, скрученных между собой. Скручивание проводников позволяет снизить влияние внешних помех и перекрестных наводок.
Основные типы витой пары:
- UTP (Unshielded Twisted Pair) — неэкранированная витая пара
- FTP (Foiled Twisted Pair) — витая пара с общим экраном из фольги
- STP (Shielded Twisted Pair) — витая пара с экраном из металлической оплетки
- SFTP (Screened Foiled Twisted Pair) — витая пара с двойным экраном из фольги и оплетки
Наиболее распространенным типом является UTP — неэкранированная витая пара. Она отличается низкой стоимостью и простотой монтажа. Экранированные типы обеспечивают лучшую защиту от помех, но стоят дороже.
Характеристики витой пары категории 5
Витая пара категории 5 (Cat.5) является одним из наиболее популярных типов кабеля для построения локальных компьютерных сетей. Ее основные характеристики:
- Полоса пропускания до 100 МГц
- Скорость передачи данных до 1000 Мбит/с при использовании 4 пар
- Волновое сопротивление 100 Ом
- Диаметр проводников 0,51 мм (24 AWG)
- Внешний диаметр кабеля 5-6 мм
- Максимальная длина сегмента 100 м
Кабель Cat.5 обеспечивает достаточную пропускную способность для большинства современных сетевых приложений при относительно невысокой стоимости.

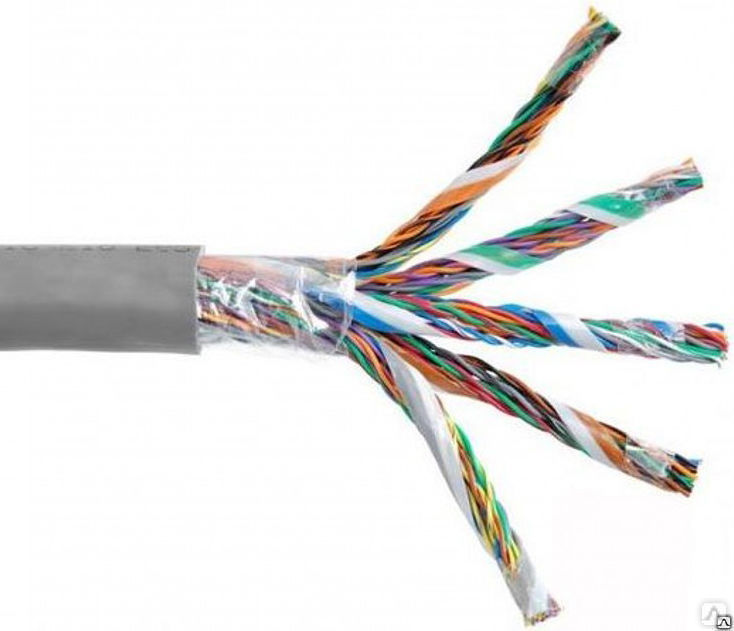

Многопарные витые пары: особенности и применение
Многопарные витые пары содержат в одном кабеле больше 4 витых пар проводников. Наиболее распространены кабели с 25, 50 и 100 парами. Особенности многопарных витых пар:
- Большой внешний диаметр (до 20-25 мм у 100-парных кабелей)
- Высокая плотность монтажа
- Возможность передачи множества сигналов по одному кабелю
- Сложность разделки и монтажа
- Необходимость специальных разъемов
Основные области применения многопарных витых пар:
- Магистральные линии связи
- Телефонные станции и кроссы
- Системы промышленной автоматизации
- Центры обработки данных
Выбор витой пары для конкретных задач
При выборе витой пары необходимо учитывать следующие факторы:
- Требуемая скорость передачи данных
- Длина кабельных трасс
- Уровень электромагнитных помех
- Условия эксплуатации (внутри/вне помещений)
- Требования пожарной безопасности
- Бюджет проекта
Для типовых офисных сетей обычно достаточно кабеля UTP Cat.5e или Cat.6. Для промышленных сетей рекомендуется использовать экранированные типы. В магистральных линиях оптимальны многопарные кабели Cat.5 или Cat.3.
Монтаж и тестирование витой пары
Основные этапы монтажа витой пары:
- Прокладка кабеля с соблюдением допустимых радиусов изгиба
- Разделка концов кабеля
- Монтаж коннекторов или розеток
- Тестирование смонтированной линии
Для тестирования используются специальные приборы — кабельные тестеры. Они позволяют проверить:
- Целостность и правильность разводки пар
- Отсутствие короткого замыкания
- Длину кабеля
- Затухание сигнала
- Уровень перекрестных наводок
Качественный монтаж и тестирование критически важны для обеспечения стабильной работы сети на витой паре.
Перспективы развития технологии витой пары
Несмотря на развитие оптоволоконных технологий, витая пара остается востребованной и продолжает совершенствоваться. Основные направления развития:
- Увеличение пропускной способности (Cat.8 со скоростью до 40 Гбит/с)
- Улучшение помехозащищенности
- Снижение массогабаритных показателей
- Повышение пожаробезопасности
- Интеграция с системами Power over Ethernet
Витая пара, вероятно, еще долго будет оставаться одной из основных технологий для построения локальных сетей и систем связи.
Сравнение витой пары с другими типами кабелей
Как витая пара соотносится с другими популярными типами кабелей? Давайте сравним:
Витая пара vs коаксиальный кабель
Преимущества витой пары:
- Меньший диаметр и вес
- Более низкая стоимость
- Простота монтажа
Преимущества коаксиального кабеля:
- Лучшая помехозащищенность
- Возможность передачи на большие расстояния
- Более широкая полоса пропускания
Витая пара vs оптоволокно
Преимущества витой пары:
- Более низкая стоимость кабеля и оборудования
- Простота монтажа и обслуживания
- Возможность передачи питания (PoE)
Преимущества оптоволокна:
- Намного большая пропускная способность
- Передача на очень большие расстояния
- Полная невосприимчивость к электромагнитным помехам
Выбор типа кабеля зависит от конкретных требований проекта. Часто оптимальным является комбинированное использование разных технологий.
Показатели диаметра витой пары 5E
Интернет-кабель кат.5е пользуется популярностью. Такой провод способен обеспечить достаточную для современных корпоративных и домашних сетей пропускную способность: с использованием четырех пар она составит 1000 Мбит/сек.
Купить витую пару кат.5е
Содержание:- UTP кабель CAT. 5Е
- Кабель FTP кат. 5е
Чтобы не было сюрпризов при монтаже витой пары категории 5Е, нужно точно знать диаметр кабеля. Дело в том, что хотя он имеет один и тот же калибр внутренней жилы 24AWG и проводники одинакового — 0,511 мм — диаметра, общая его толщина зависит и от других аспектов.
Что влияет на толщину интернет-кабеля
- количество проводников,
- диаметр оболочки;
- наличие экранирования.
Рассмотрим все чуть подробнее

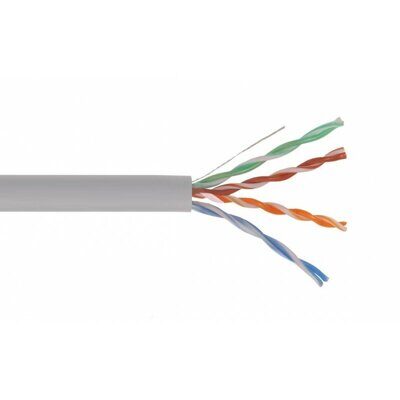

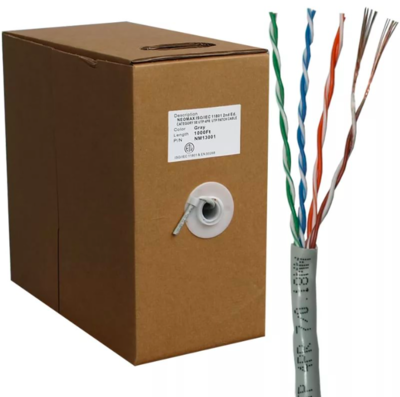

UTP кабель CAT. 5ЕВитая пара UTP — модель без защитного экрана с двумя или четырьмя парами проводников типа solid.
Диаметр составляющих такого шнура:
- проводник: 0,51±0,01 мм;
- изоляция: плотный полиэтилен, диаметром минимум 0,18 мм;
- провод: 0,92±0,02 мм;
- ПВХ оболочка внутренних жил: от 0,4 мм;
- внешний диаметр: 4,6±0,2мм.
Получается, что общая толщина неэкранированной витой пары категории 5Е будет различаться в зависимости от количества проводников. Например, при четырех парах внешний диаметр кабеля будет составлять уже 5,1±0,2 мм.
Код товара: 13022 Нет в наличии
2 049грн.Категория: 5e.Тип кабеля: UTP.Металл: медь.Количество жил: 8 шт.Сечение жилы: 0,50 мм.Длина: 305 м.Оболочка: ПВХ.Предназначение: для внутренней прокладки.Цвет: белый.
Такие модели содержат минимум 4 проводника.

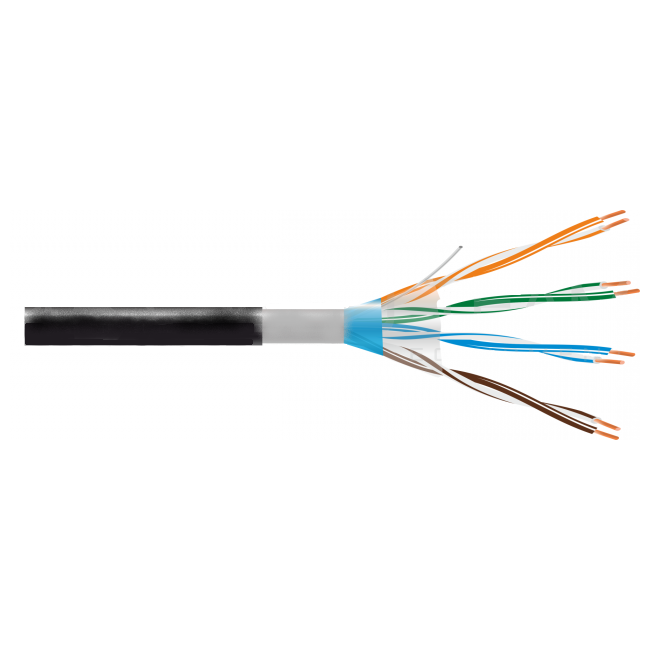

Они дополнены защитным экраном из фольги и специальным диэлектрическим проводом, предназначенным для отвода тока. Также такой сетевой кабель оснащается внешней оболочкой и защитной пленкой.
Диаметр проводников и изоляции FTP кабеля, который принадлежит к категории 5Е идентичен показателям неэкранированной модели. Однако есть и различия. Они заключаются в:
- защитном экране: его размеры составляют 0,025 мм х 20 мм;
- наличии дренажного провода: его диаметр равен 0,5 мм;
- толщине оболочки — от 0,65 мм.
Внешний же диаметр такого соединительного шнура будет составлять минимум 7,0±0,2 мм.

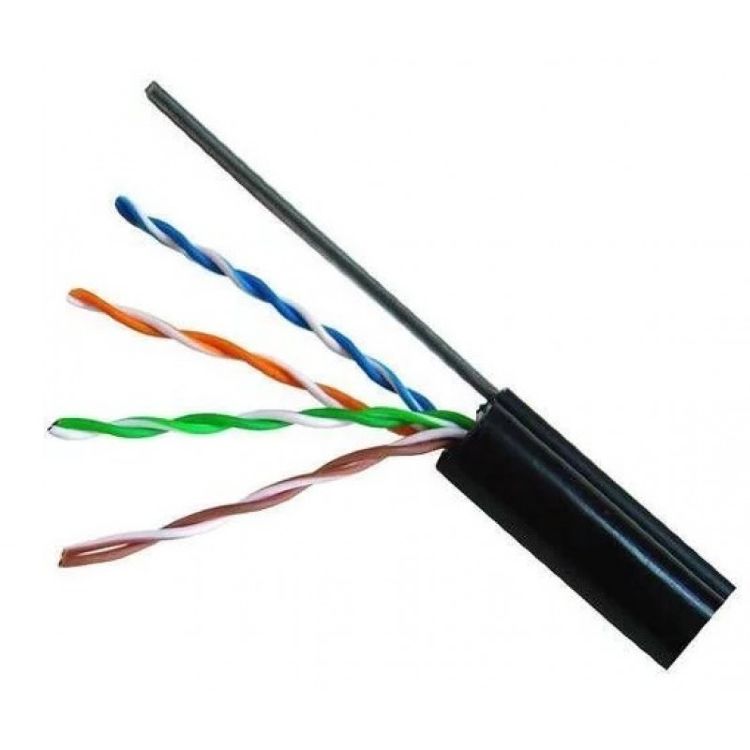

Отдельно стоит поговорить о подвесном FTP кабеле категории 5Е для использования на улице. Размеры компонентов у него такие же, как и у экранированной витой пары, предназначенной для внутреннего монтажа. Однако модель дополнена еще и стальным тросом, который усиливает защиту от механических нагрузок. Диаметр этого компонента составляет примерно два миллиметра (±0,1 мм).
Витая пара FTP, CCA Cat5E, 4х2х0.50мм, внутренний Solid, биметалл, 305м
Код товара: 16117 В наличии
2 260грн.Купить
Материал проводника: медь-алюминийДиаметр проводника: 0,50 ммКоличество пар: 4Оболочка: поливинилхлорид (ПВХ)Категория: 5еЦвет: белый
Если трос расположен не рядом с проводниками, а вынесен отдельно, тогда прибавляется еще и его оболочка. Ее толщина равна около 0,6 миллиметра (±0,05 мм).
Примечание. Также стоит учесть радиус изгиба. Показатель рассчитывается таким образом: во время инсталляции он будет составлять 8xØ, при вертикальной калибровке — 6xØ, а при горизонтальной — 4xØ.
Зная, какой диаметр имеет каждая составляющая витой пары, и как вычислять радиус изгиба, вы значительно упростите монтаж кабеля категории 5Е.
