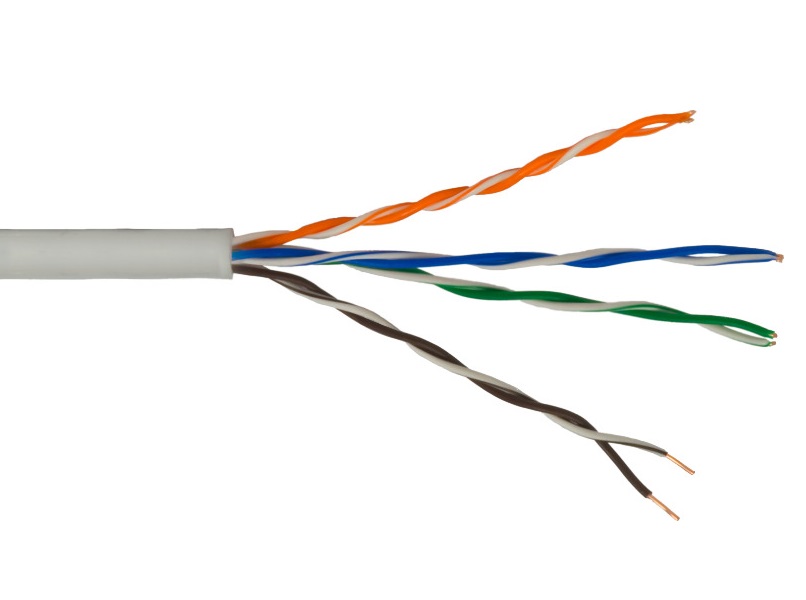

Что такое витая пара и как она устроена

Витая пара — это тип кабеля, широко используемый в современных компьютерных сетях и телекоммуникациях. Он состоит из нескольких пар изолированных медных проводников, скрученных между собой по всей длине кабеля.

Основные элементы конструкции витой пары:

  • Медные проводники (обычно 4 или 8 штук)
  • Изоляция каждого проводника
  • Витые пары проводников (обычно 2 или 4 пары)
  • Общая внешняя оболочка кабеля

Скручивание проводников в пары позволяет значительно снизить взаимные наводки между ними и защитить передаваемый сигнал от внешних электромагнитных помех. Чем сильнее скручены провода, тем выше помехозащищенность кабеля.

Типы витой пары по экранированию

По наличию экранирования выделяют следующие основные типы витой пары:


UTP (Unshielded Twisted Pair) — неэкранированная витая пара

Самый распространенный и недорогой тип. Не имеет дополнительного экранирования. Используется в большинстве локальных сетей.

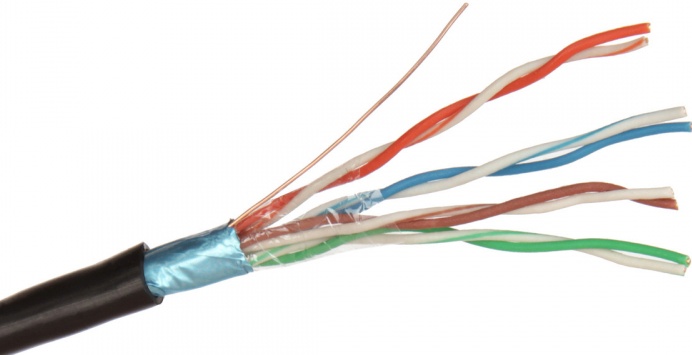

FTP (Foiled Twisted Pair) — фольгированная витая пара

Имеет общий экран в виде фольги, защищающий все пары проводников. Обеспечивает лучшую защиту от помех.

STP (Shielded Twisted Pair) — экранированная витая пара

Каждая пара проводников имеет отдельный экран. Максимальная защита от внешних помех, но более дорогой вариант.

SFTP (Screened Foiled Twisted Pair) — витая пара с двойным экранированием

Сочетает общий экран для всех пар и индивидуальное экранирование каждой пары. Обеспечивает наилучшую помехозащищенность.

Категории витой пары и их характеристики

Витая пара делится на категории в зависимости от частотных характеристик и пропускной способности:

КатегорияПропускная способностьЧастотаПрименение
Cat 3До 10 Мбит/сДо 16 МГцТелефония, устаревшие сети
Cat 5До 100 Мбит/сДо 100 МГц Fast Ethernet
Cat 5eДо 1000 Мбит/сДо 100 МГцGigabit Ethernet
Cat 6До 10 Гбит/сДо 250 МГц10 Gigabit Ethernet
Cat 6aДо 10 Гбит/сДо 500 МГц10 Gigabit Ethernet на большие расстояния
Cat 7До 40 Гбит/сДо 600 МГцВысокоскоростные магистральные линии

Чем выше категория, тем лучше характеристики кабеля и выше его стоимость. Для большинства современных локальных сетей достаточно Cat 5e или Cat 6.


Как выбрать подходящий кабель витой пары

При выборе витой пары для компьютерной сети следует учитывать несколько факторов:

  1. Требуемая скорость передачи данных
  2. Длина кабельных трасс
  3. Уровень электромагнитных помех
  4. Условия прокладки (внутри/снаружи помещений)
  5. Бюджет проекта

Для большинства офисных сетей оптимальным выбором будет кабель Cat 5e или Cat 6 типа UTP. Для промышленных условий или длинных линий лучше использовать экранированные варианты FTP/STP более высоких категорий.

Преимущества и недостатки витой пары

Основные преимущества витой пары:

  • Низкая стоимость
  • Простота монтажа и подключения
  • Высокая помехозащищенность
  • Поддержка технологии PoE (питание по кабелю)
  • Широкий выбор категорий и типов

Недостатки витой пары:

  • Ограничение по длине сегмента (до 100 м)
  • Меньшая пропускная способность по сравнению с оптоволокном
  • Подверженность электромагнитным помехам
  • Возможность несанкционированного подключения

Несмотря на недостатки, витая пара остается основным типом кабеля для построения локальных компьютерных сетей благодаря оптимальному сочетанию цены и характеристик.


Монтаж и подключение витой пары

Правильный монтаж витой пары критически важен для обеспечения заявленных характеристик. Основные правила при прокладке и подключении:

  • Не допускать сильных изгибов и перекручивания кабеля
  • Соблюдать минимальный радиус изгиба (обычно не менее 4 диаметров кабеля)
  • Избегать прокладки рядом с силовыми кабелями
  • Использовать кабельные каналы и лотки
  • Применять качественные разъемы RJ-45
  • Соблюдать схему разводки проводников в разъеме
  • Использовать специальный обжимной инструмент

При соблюдении этих правил можно обеспечить надежное функционирование сети на основе витой пары в течение длительного времени.

Тестирование и диагностика витой пары

Для проверки правильности монтажа и работоспособности кабельных линий используются специальные тестеры витой пары. Они позволяют выявить следующие проблемы:

  • Обрыв или короткое замыкание проводников
  • Неправильное подключение пар
  • Нарушение схемы разводки
  • Повышенное затухание сигнала
  • Наличие электромагнитных помех

Регулярное тестирование кабельной системы помогает своевременно выявлять и устранять проблемы, обеспечивая стабильную работу сети.


Перспективы развития технологии витой пары

Несмотря на развитие оптоволоконных технологий, витая пара продолжает совершенствоваться. Основные направления развития:

  • Увеличение пропускной способности (Cat 8 — до 40 Гбит/с)
  • Улучшение экранирования
  • Применение новых материалов
  • Интеграция с технологиями «умного дома»
  • Развитие стандартов PoE для передачи большей мощности

Это позволит витой паре оставаться актуальным решением для построения локальных сетей еще долгое время.


Отличия кабелей витой пары — EServer

19 апреля 2022

Витая пара – это информационный кабель, который можно встретить и в жилых помещениях, и в офисах, и в зданиях различного типа. Кабель витая пара применение нашел в современных компьютерных и телефонных сетях. И если не вдаваться в подробности, со стороны может показаться, что везде используется однотипное изделие. Однако это совершенно не так: везде эксплуатируется кабель витая пара, отличие которого основано на особенностях условий прокладки, окружения и предназначения сети.

Вопрос, волнующий многих пользователей, которые выбирают кабель витой пары – производитель. На протяжении долгого времени считалось, что качественный продукт предлагается исключительно под брендами иностранных компаний. И стоит признать, что до сих кабели таких брендов, как AMP, Corning, Molex, Panduit демонстрируют высокую надежность и качество. Однако кабель витая пара, производитель которой находится в Украине, также представляет собой продукцию высокого уровня, ни в чем не уступающую кабелям из-за рубежа.

Провода EServer, OK-Net, ДКЗ успели прекрасно зарекомендовать себя даже у самых привередливых пользователей.



Но витая пара отличается не только тем, кто ее сделал. Самое главное кроется внутри – конструкции и “начинке” кабеля и – как следует – в его технических возможностях. Например, в одном кабеле может быть две пары проводников, а в другом – пятьдесят пар. В большинстве случаев используются кабели, содержащие четыре пары медных проводников, свитых между собой. Реже встречается витая пара с двумя парами. Кабели с большим количеством проводников имеет менее универсальное предназначение, и используются они преимущественно в узкоспециализированных целях.



Продолжая тему отличий между витой парой, нельзя не упомянуть о такой характеристике, как экранирование. На качество работы информационного кабеля существенное влияние оказывает то, в каких условиях он проложен. Если линия прокладки витой пары проходит в нейтральном месте, где поблизости нет никаких источников помех, то наиболее целесообразно использовать кабель витая пара UTP – то есть, неэкранированную витую пару.

Это оптимальный с точки зрения удобства эксплуатации и экономичности вариант – витая пара без дополнительных элементов в конструкции, простая в монтаже и нетребовательная в пользовании.



Кабель витая пара OK-Net UTP кат.5е КПВ-ВП (350) 4*2*0,51, 1м

В наличии

21 грн

Витая пара OK-Net FTP кат.5е КППЭ-ВП (100) 4х2х0,50, 1м

В наличии

24 грн

Лан кабель витая пара OK-Net, КПВЭ-ВП 200, 4х2х0.51, FTP, cat.5E, 1м

В наличии

23 грн

Витая пара UTP, кат. 6, LSZH, синий, Panduit NetKey, 305 м

В наличии

39 грн

Витая пара OK-Net FTP кат.5е КППЭ-ВП (100) 4х2х0,51, 305м

В наличии

6122 грн

Lan кабель витая пара UTP CCA Cat5E, 4х2х0.50мм, наружный с проволокой, биметалл, 305м

В наличии

3090 грн

Но не всегда все складывается идеально, и нередко линия прокладки провода оказывается в не самых благоприятных условиях. И если, например, кабель оказывается поблизости от мощных электрических приборов или силовых кабелей, то с огромной вероятностью их электромагнитное излучение создаст помехи для передачи сигнала. Чтобы избежать проблем в работе сети, используется экранированный кабель витая пара FTP. В таком кабеле в качестве экрана используется слой фольги, проложенный между внешней оболочкой и медными проводниками. Фольга отражает внешние излучения, сохраняя качество сигнала. Роль экрана может играть также медная оплетка, которая используется вместо фольги или вместе с ней.



Категория витой пары – это еще один важный параметр отличия между кабелями. Он определяет основные функциональные характеристики витой пары, влияющие на качество ее работы: частотная полоса и скорость передачи данных. Если речь идет о кабелях для компьютерных сетей, то рассматривать изделия ниже категории 5е не имеет смысла. Витая пара кат. 5е встречается и в жилых помещениях, и в офисных сетях – универсальные параметры (частота 125 МГц, скорость передачи до 1000 Мбит/с) позволяют успешно использовать ее в самых разных условиях. В более высоких категориях (6, 6а, 7) кабель витая пара используется в сетях промышленного масштаба, где требуется высокая производительность сети (частота 250-600 МГц, скорость передачи 10 Гбит/с).

  • Показатели диаметра витой пары 5E – EServer
  • Как работает витая пара (Технические характеристики) – EServer
  • Кабель витая пара для видеонаблюдения – EServer
  • Ethernet кабель или оптика – что же выбрать? – EServer
  • Обзор рынка витой пары Украины – EServer
  • Правильный выбор и монтаж кабеля витой пары – EServer
  • Правильный обжим витой пары на 4 жилы – EServer
  • Что выбрать – витую пару UTP или FTP? – EServer
  • Какую марку витой пары выбрать – EServer
  • Технические характеристики витой пары – EServer
  • Ошибки монтажа витой пары и оптоволокна – EServer
  • Характеристики и стандарты кабелей витой пары – EServer
  • История развития Интернета – EServer
  • Маркировка кабелей и оборудования – EServer

Как работает витая пара (Технические характеристики)

Рассказываем, что собой представляет витой кабель, о его видах и основных параметрах.



Это сетевой шнур, внутри которого содержится связка из нескольких скрученных в жгуты и изолированных проводников.

Обычно провод имеет 2 или 4 пары внутренних жил. Их жгутирование обеспечивает всем проводникам равные в плане помех условия.

Напряжение на проводники одной пары подается разное. За счет этого обеспечивается информационный сигнал. Он как раз таки и заключается в этой разнице.

Экранирование

Наличие экрана защищает сигнал от радиочастотных помех. Экранированный витой кабель берут, если место его размещения находится рядом с электроприборами и другими источниками электромагнитного излучения.



Маркируются модели по-разному:

  • UTP — неэкранированный кабель. Используется, если монтажные условия не предполагают наличие помех.
  • Кабель FTP — провод с одним внешним экраном, выполненным из фольги.
  • SFTP — каждая пара оснащена отдельным защитным экраном из фольги. Также присутствует внешнее экранирование.
  • STP — у этих проводов, как и у предыдущего варианта, есть экранирование каждой пары. Также предусмотрена внешняя защита в виде металлической сетки.
  • U/STP — каждая пара имеет свой экран, а вот общее для всех экранирование отсутствует.
  • SF/UTP — модели с парой внешних экранов. Один из них сделан из фольги, другой же представлен сеткой из меди. Также между ними присутствует дренажный провод.



Существуют и другие модификации. Каждая — отличается калибром и диаметром проводника, а также сопротивлением и площадью поперечного сечения. Эти характеристики представлены в таблице.



Параметры “витухи”
Тип (категория и экранирование)Калибр внутренней жилы (AWG)Диаметр проводника (мм)Площадь поперечного сечения(кв. мм)Сопротивление (Ом)
5е, UTP F/UTP240,5110,82меньше 9,38 на проводнике 100 метров
6 и 6А UTP230,5741,03меньше 9,38 на проводнике 100 метров
6А, F/UTP230,5741,03меньше 8,5 на проводнике 100 метров
7 и 7А, F/FTP230,5741,03меньше 17 на проводнике 200 метров (на петле 100 м)
7 S/FTP230,5741,03меньше 17 на проводнике 200 метров (на петле 100 м)
7А, S/FTP220,6431,3меньше 17 на проводнике 200 метров (на петле 100 м)

Кабель витая пара OK-Net UTP кат. 5е КПВ-ВП (350) 4*2*0,51, 1м

В наличии

21 грн

Витая пара OK-Net FTP кат.5е КППЭ-ВП (100) 4х2х0,50, 1м

В наличии

24 грн

Лан кабель витая пара OK-Net, КПВЭ-ВП 200, 4х2х0.51, FTP, cat.5E, 1м

В наличии

23 грн

Витая пара UTP, кат. 6, LSZH, синий, Panduit NetKey, 305 м

В наличии

39 грн

Витая пара OK-Net FTP кат.5е КППЭ-ВП (100) 4х2х0,51, 305м

В наличии

6122 грн

Lan кабель витая пара UTP CCA Cat5E, 4х2х0.50мм, наружный с проволокой, биметалл, 305м

В наличии

3090 грн

Кабель витая пара КПВонг-HF-ВП (250) 4*2*0,57 (U/UTP-cat.6 LSOH), 305 м

В наличии

7033 грн

Категории витой пары

Этот параметр отражает рабочую частоту и скорость обмена данными.

  • CAT1 — стандартный телефонный шнур с частотой в 0,1 МГц. Способен передавать только голос или же “цифру”. Последнее реализуется только с помощью модема.
  • CAT2 — работает на частоте в 1 мГц и способен передать всего лишь четыре мегабита данных в секунду.
Примечание: кабели, относящиеся к этим категориям, давно устарели и больше не используются.
  • CAT3 — работает на 16 МГц. Обеспечивают максимальную пропускную способность до 100 Мбит/сек.
  • CAT4 — частота у этих моделей выше на 4 мегагерца, чем у шнуров третьей категории, а вот скорость меньше: 16 Мбит/сек — их потолок. По этой причине такие шнуры вышли из обихода.
  • CAT5 — функционирует на ста мегагерцах и обеспечивает производительность на уровне 100 Мбит/сек.
  • CAT5e — частота здесь на 25 МГц больше, а скорость — в 10 раз выше.
  • CAT6 — такая “витуха” функционирует на 250 МГц и обеспечивает пропускную способность на уровне 10 Гбит/сек.
Примечание: сетевые шнуры категорий 5-е и 6 — самые распространенные.
  • CAT6a — обеспечивает ту же скорость, что и предыдущий вариант, но работает на частоте в два раза превышающей частоту шестой категории.
  • CAT7 — максимальная пропускная способность составляет все те же 10 Гбит/сек. Но разница — в частоте: 600-700 МГц. Также все модели этой категории являются экранированными.
  • CAT7a — наиболее “шустрые” кабели: может обеспечиваться передача 40-100 гигабит данных в секунду. Скорость зависит от длины шнура. Частота же варьируется в пределах 1000-1200 МГц.



Коротко эта информация изложена в нижеследующей таблице.



КатегорияПолоса пропускания (МГц)Количество парМаксимальная скорость передачи данных (Мбит/сек)
10,11
2124
3164100
420416
51004100 при использовании двух пар
12541000
6250410000
500410 000
7600-700410 000
1000-12004от 40 000 до 100 000

Как работает интернет кабель: описание процесса

Каждый интернет кабель имеет синий, коричневый, зеленый и оранжевый цвета как основные.

Пара обязательно имеет одно и двухцветный проводник. Вторым цветом всегда является белый. Для обмена данными нужно, чтобы жилы различных пар не вступали в контакт друг с другом.

Наконечник, которым обжимают кабель является соединительным узлом. Он представляет собой блок, в котором все контакты — пронумерованы.



Nota bene: поскольку контакты внутренних жил, свитых во вторую и третью пару, выполняют разные функции, они расположены не друг за другом.

Контакты располагаются таким образом:

  • 4 и 5 — находятся посередине. Они используются для телефонных линий, а также PoE. Имеют совместимость с коннекторами RJ-12 и RJ-45.
  • 1, 2 (Tx) — передают данные.
  • 3 и 6 (Rx) — выполняют функцию приема информации.
  • 7 и 8 — подходят для PoE.



Из этого следует, что в обмене информацией участие не принимают первая, а также четвертая пары. Однако это действует, только если речь идет о серверах, маршрутизаторах и других DTE-устройств, которые оснащены лан-портами с MDI.

Также существуют разъемы MDI-Х. Тут контакты расположены чуть-чуть по-другому: Tx — это третья, а Rx — вторая пара. Такие порты используются в коммутаторах, хабах и других DCE-девайсах.



Ethernet кабель UTP, кат. 5e, PVC, синий, 305 м, Panduit NetKey

В наличии

20 грн

Lan кабель внутренний UTP Cat.5E 4PR CU (350 МГц) PVC Indoor 305м Dialan

В наличии

4115 грн

Кабель витая пара КПВонг-HFЭ-ВП (250) 4*2*0,54 (F/UTP-cat.6 LSOH), 305 м

В наличии

8160 грн

Lan кабель внутренний UTP Cat.5E 4PR CU (350 МГц) PVC Indoor 305м Dialan

В наличии

4115 грн

Витая пара cat.5e U/UTP, 4х2х0.51, 305м, серый (70327)

В наличии

4600 грн

Патч кабель витая пара КГПВ-ВП (100) 4*2*0,48 (U/UTP-cat.5E-SL patch AWG26)

В наличии

4413 грн

Lan кабель внешний FTP Cat. 5E 4PR Cu (350МГц) PE Outdoor 305м Dialan

В наличии

4358 грн

Кабель витая пара КПВнг-HF-ВП (250) 4*2*0,57 (U/UTP-cat.6 LSFROH), 305 м

В наличии

7852 грн

От того, какой тип устройств будет использоваться, зависит схема, по которой их следует связывать. Так, для девайсов одного типа необходимо применять перекрестную, а для разных по типу устройств — прямую.

Важно! Описанные выше последовательности и схемы работы “витухи” актуальны для 10-ти и ста мегабитных интернет-сетей. Если же будут использоваться четыре пары, картина поменяется.



Схема EIA/TIA-568A

  • Бело-зеленый
  • Зеленый
  • Бело-оранжевый
  • Синий
  • Бело-синий
  • Оранжевый
  • Бело-коричневый
  • Коричневый.



Разводка EIA/TIA-568B

  • Бело-оранжевый
  • Оранжевый
  • Бело-зеленый
  • Синий
  • Бело-синий
  • Зеленый
  • Бело-коричневый
  • Коричневый.

Детальнее о кабеле витая пара

  • Кабель витая пара для видеонаблюдения – EServer
  • Ethernet кабель или оптика – что же выбрать? – EServer
  • Обзор рынка витой пары Украины – EServer
  • Правильный выбор и монтаж кабеля витой пары – EServer
  • Правильный обжим витой пары на 4 жилы – EServer
  • Что выбрать – витую пару UTP или FTP? – EServer
  • Показатели диаметра витой пары 5E – EServer
  • Отличия кабелей витой пары – EServer
  • Какую марку витой пары выбрать – EServer
  • Технические характеристики витой пары – EServer
  • Ошибки монтажа витой пары и оптоволокна – EServer
  • Характеристики и стандарты кабелей витой пары – EServer
  • История развития Интернета – EServer
  • Маркировка кабелей и оборудования – EServer

Почему провода скручиваются? – Audio University

Витая пара электрических проводов представляет собой кабельную технику, используемую, среди прочего, в аудио и сетевых технологиях. Провода скручены для достижения двух основных целей: уменьшить исходящий шум и уменьшить входящий шум, связанный с электромагнитными помехами.

Как работает витая пара для предотвращения шума? В этой статье вы познакомитесь с основами технологии витой пары. Вы также найдете видео, в котором сравниваются скрученные, нескрученные и разнесенные пары проводов, чтобы вы могли сами увидеть и услышать разницу.

Провода скручиваются для достижения двух основных целей: снижения исходящего шума и снижения входящего шума, связанного с электромагнитными помехами.

Во-первых, если мы собираемся понять, как подавляется шум при использовании витой пары, важно понять, откуда берется шум.

Каждый раз, когда через провод проходит переменный электрический ток, вокруг этого провода создается магнитное поле. Обратное тоже верно. Всякий раз, когда магнитное поле взаимодействует с электрической цепью, внутри цепи генерируется электрический ток. Это означает, что сигнал в одной цепи может «перепрыгнуть» в другую близлежащую цепь посредством явления, называемого индукцией.

Представьте себе силовой кабель, идущий по полу. В Соединенных Штатах электроэнергия работает на частоте 60 Гц. Это означает, что по кабелю питания будет течь переменный электрический ток с частотой 60 Гц. Учитывая, что ток, протекающий по проводу, создает магнитное поле вокруг этого провода, силовой кабель будет излучать переменное магнитное поле с частотой 60 Гц. Если вы поместите другую электрическую цепь в непосредственной близости от силового кабеля, это магнитное поле наведет в эту цепь ток частотой 60 Гц.

Это вызывает распространенную проблему, называемую перекрестными помехами, при которой сигнал из одной цепи передается в другую цепь посредством электромагнетизма. Уменьшение перекрестных помех является основной целью скручивания проводов.

Цепь состоит из двух проводов, каждый из которых несет одинаковое и противоположное напряжение. Если на одном проводе есть положительное напряжение, на другом будет такое же отрицательное напряжение. Напряжения на двух проводах одинаковы, но с обратной полярностью. Полярность электрического напряжения, проходящего через провод, определяет полярность магнитного поля, создаваемого вокруг провода.

Причины, по которым звук динамиков Bluetooth…

Пожалуйста, включите JavaScript

Причины, по которым звук динамиков Bluetooth искажен

Не только полярность электрического напряжения противоположна на каждом проводе, но и полярность магнитных полей, излучаемых каждым проводом, также противоположна. Когда встречаются равные, но противоположные силы, они уравновешиваются.

Вы можете видеть, что показано на этом изображении. Эти две волны идентичны по частоте и амплитуде, но противоположны по полярности. Когда одна волна положительная, другая отрицательная. Когда они складываются вместе, они противодействуют друг другу и вообще не приводят к напряжению.

Витые пары уменьшают исходящий шум

Размещение проводов рядом друг с другом значительно уменьшит энергию магнитных полей, создаваемых каждым проводом.

Это потому, что положительный провод создает положительное магнитное поле, а отрицательный провод создает отрицательное магнитное поле. Два магнитных поля взаимодействуют и работают друг против друга. Это называется деструктивной интерференцией.

Витая пара уменьшает входящий шум

Помните, что магнитные поля, создаваемые другими кабелями или устройствами, могут создавать помехи в цепи. Размещение проводов цепи в непосредственной близости также может помочь предотвратить это.

Сигнал, проходящий по цепи, противоположен в каждом проводе цепи. Когда сигнал достигает места назначения, устройство, которое получает сигнал, ожидает увидеть противоположные напряжения на каждом проводе.

Однако любое магнитное поле, взаимодействующее с проводами на пути от источника к месту назначения, будет генерировать одинаковое напряжение в каждом проводе. Приемное устройство увидит, что есть общее напряжение, и отклонит его. Это называется отклонением общего режима.

Преимущество скручивания проводов

В обоих случаях размещение проводов близко друг к другу снижает количество помех, входящих в цепь или выходящих из нее. Однако размещение проводов рядом друг с другом не так эффективно, как их скручивание, и вот почему.

Деструктивная интерференция и подавление синфазного сигнала приводят к полной компенсации только в том случае, если две противоположные энергии полностью совпадают.

Когда провода просто рядом друг с другом, они не занимают одно и то же положение. Это означает, что ближайшая цепь почти всегда будет ближе к одному проводу, чем к другому. Точно так же магнитное поле, проходящее мимо, почти всегда взаимодействует с одним проводом раньше, чем с другим.

Когда противоположные сигналы не идеально выровнены, происходит некоторая компенсация, но не полная.

В идеале два провода должны занимать одинаковое положение, чтобы любые близлежащие цепи или источники помех находились на одинаковом расстоянии от каждого провода. Однако в реальном мире это невозможно.

Коаксиальные кабели

— одна из лучших попыток достичь этой цели. Центральный проводник имеет общую ось с внешней втулкой. Это довольно дорого в производстве, сложно заделывать и ограничивает кабель передачей только одного канала.

Скручивание проводов — отличный компромисс, который позволяет кабелю нести множество каналов, при этом провода размещаются очень близко друг к другу, подавляя значительное количество помех.

Конечно, витые провода не занимают одинаковое положение. Но вот что получается: по длине кабеля два провода чередуются. Это приводит к тому, что каждый провод имеет одно и то же среднее положение.

Близлежащая цепь или источник шума может быть ближе к одному проводу в некоторых точках, но ближе к другому проводу в других точках. Это не идеальный метод, но он очень эффективен!

Узнать, почему витые пары работают, — это одно, но также полезно увидеть и услышать разницу своими глазами. В этом разделе вы найдете видео, показывающее, насколько эффективны витые провода для подавления шума по сравнению с разнесенными проводами.

В этом видео я подаю сигнал на красный и черный провода с противоположной полярностью в каждом проводе. Я использую инструмент, называемый индукционным усилителем, который преобразует магнитную энергию в электрическую и воспроизводит ее через динамик.

Вы услышите, что шум наиболее сильный там, где провода расположены дальше всего друг от друга, немного тише, когда провода расположены близко друг к другу, и почти отсутствует, когда провода скручены!

Инструмент, который я использую в этом видео, — это кабельный трассировщик. Это очень полезно для устранения неполадок. Эти инструменты позволяют услышать сигнал на проводе, удерживая зонд рядом с проводом.

Технология витой пары применяется практически везде, куда ни глянь. Это простой принцип, который при правильном применении служит основой для многих очень сложных технологий. Так обстоит дело со многими вещами в области аудио и сетевых технологий. Вот почему изучение базовых принципов — отличный способ углубить свое понимание более сложных концепций.

Отказ от ответственности: Эта страница содержит партнерские ссылки, что означает, что если вы нажмете на них, я бесплатно получу небольшую комиссию для вас.

US Tech Online -> Проверка связи витой пары с помощью тестера непрерывности

Соотношение емкостей в правильно подключенном кабеле витой пары.



Кристофер Э. Странджио, президент CAMI Research, Inc.
Скрученный кабель, который сам по себе прошел тест на непрерывность, не является безотказным индикатором того, что скрутки проводов подключены правильно. Некоторые ошибки скручивания могут быть обнаружены с помощью простой проверки непрерывности, в то время как для других требуется измерение скручивания проволоки.

Чем больше витых пар в кабеле, тем выше вероятность ошибки неправильной скрутки при характеристике. Неправильно скрученный провод, прошедший проверку целостности, будет иметь ошибочную передачу сигнала во время предполагаемой работы. Чтобы гарантировать правильную проводку, следует провести тест на взаимосвязь витой пары.

Хотя в качестве примеров здесь используются кабели Ethernet, многожильные тестеры непрерывности, такие как CableEye ® от CAMI Research, могут измерять витые пары и даже тройки в любом кабеле.

Зачем беспокоиться?
Провода типа витой пары, используемые в кабелях Ethernet, обеспечивают недорогое приближение к коаксиальному кабелю. Чем больше витков на фут, тем выше номер категории (например, Cat 5 или Cat 6) кабеля, тем больше он похож на коаксиальный кабель и тем точнее передает сигнал без искажений.

В отличие от коаксиальных кабелей, витая пара может быть неправильно скручена, что приведет к неправильной передаче сигнала. Обычно вокруг каждой сигнальной линии наматывается дополнительная сигнальная линия, образующая одну пару. Как правило, кабель Ethernet содержит четыре пары и должен быть подключен +Сигнал1/-Сигнал1, +Сигнал2/-Сигнал2 и т. д. Если из-за неправильного подключения у нас есть две пары в кабеле с разводкой +Сигнал1/+Сигнал2 и -Сигнал1/ -Signal2, кабель будет неисправен и непригоден.

К сожалению, этот тип ошибки не может быть определен только путем измерения непрерывности — непрерывность будет казаться правильной для любого расположения крутки. Чтобы прийти к такому ошибочному соотношению скрутки, необходимо было бы сделать одинаковую ошибку сборки на каждом конце кабеля, что, безусловно, маловероятно.

Витая пара с двумя ошибками проводки. Этот дефект пройдет тест на непрерывность и должен быть обнаружен путем измерения емкости.



Тем не менее, производители и мастерские по сборке кабелей должны обеспечить правильную скрученность пар. Это можно сделать путем измерения емкости. Измерения емкости, полученные во время проверки витой пары на катушках и кабелях, можно использовать для проверки согласованности и качества между катушками и кабелями. В идеале кабельный тестер будет регистрировать все измерения соединений для ведения записей и анализа.

Проверка кабелей витой пары
В одной витой паре два вовлеченных провода подходят друг к другу намного ближе (две толщины изоляции), чем к соседним парам. В результате ожидается, что емкость витой пары будет выше, чем емкость между другими проводами в кабеле. С помощью этой информации можно определить отношения.

При использовании тестера непрерывности кабеля CAMI CableEye индикатор «успешно» в тесте витой пары показывает, что сопротивление проводов соответствует пороговому значению и что провода соединены правильно. Если значение емкости введено в данные соответствия, а также допуск, то значения, показанные в данных испытаний, находятся в пределах заданного допуска.

При подключении обоих концов кабеля к тестеру минимальная длина для правильного сопряжения неэкранированного кабеля Ethernet составляет приблизительно 6 футов (1,8 м). Для экранированного кабеля Ethernet минимальная длина на пару футов больше, потому что экран соединяется с внутренними проводами.

Измерения сопротивления выполняются до измерения спаривания и емкости. Когда сопротивление проводника превышает пороговое значение сопротивления тока, сопряжение и измерение емкости не будут выполняться на этом проводнике, и кабель выйдет из строя из-за чрезмерного сопротивления. Когда сопротивления приемлемы, тестер автоматически переходит к проверке сопряжения и емкости.

Указанный здесь порядок проводников относится к прямому кабелю Ethernet. Для перекрестного кабеля Ethernet порядок проводников будет другим, но спаривание будет таким же, если смотреть с одной стороны кабеля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
