Что такое экранированная витая пара

Экранированная витая пара — это тип кабеля, используемого в компьютерных сетях, который имеет дополнительную защиту от электромагнитных помех в виде металлического экрана. В отличие от обычной неэкранированной витой пары (UTP), экранированные кабели обеспечивают лучшую помехозащищенность и меньшее собственное электромагнитное излучение.

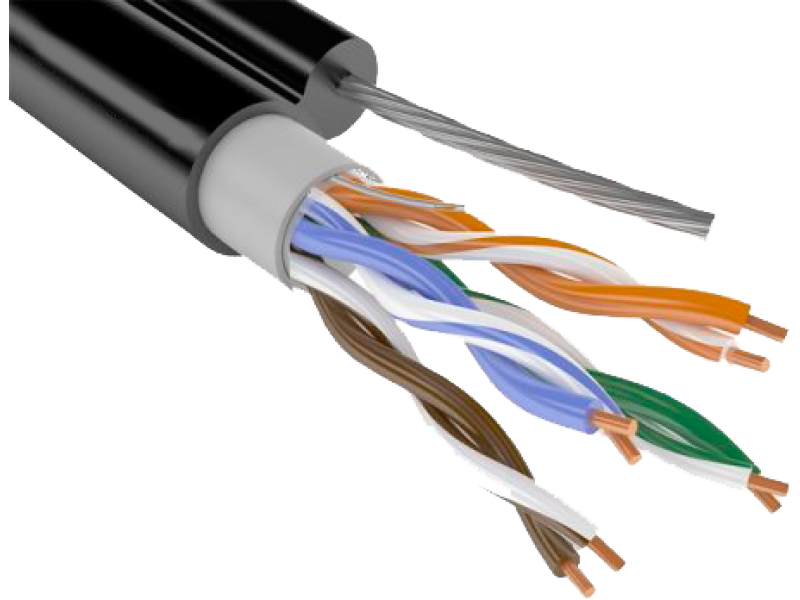

Основные компоненты экранированной витой пары:

• Медные проводники, скрученные в пары
• Изоляция проводников
• Общий экран вокруг всех пар (фольга или оплетка)
• Индивидуальные экраны вокруг каждой пары (в некоторых типах)
• Внешняя оболочка кабеля

Виды экранированной витой пары

Существует несколько основных видов экранированной витой пары, которые различаются типом и расположением экранов:

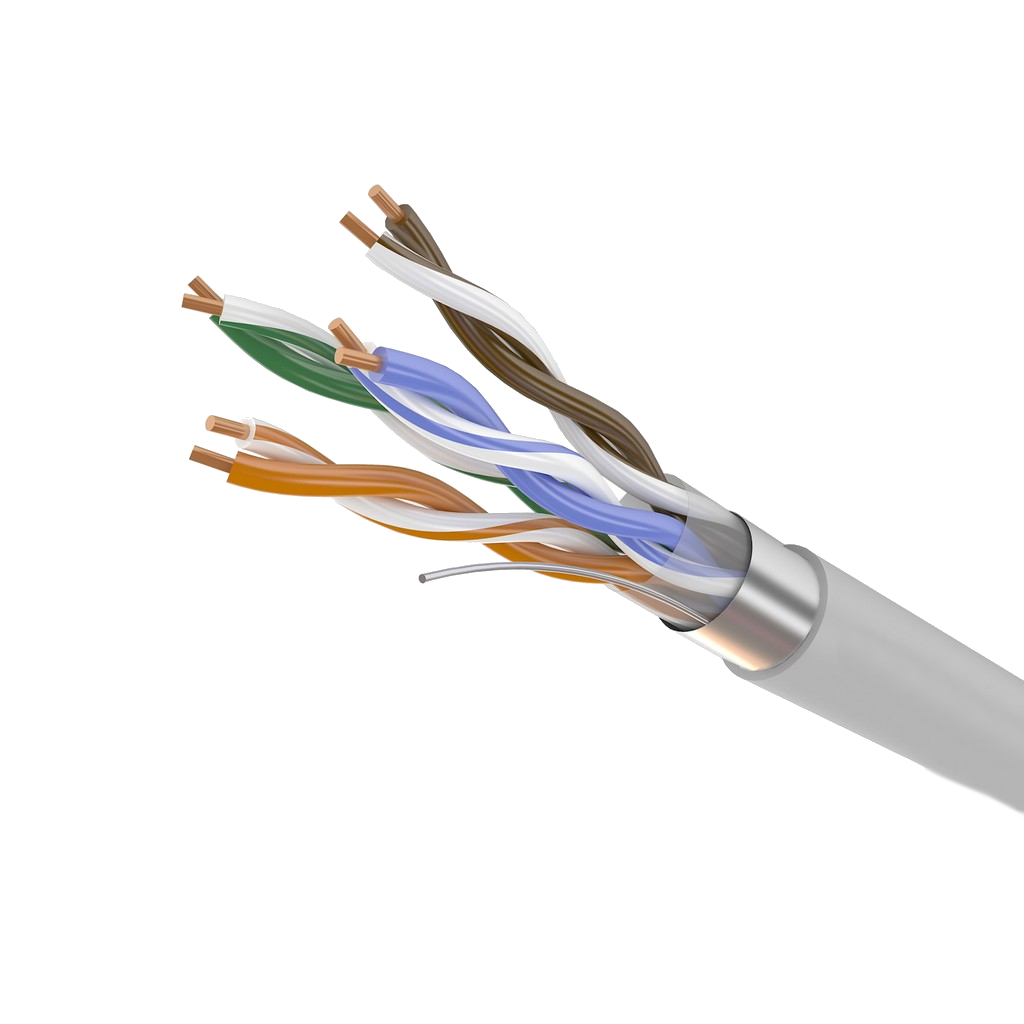

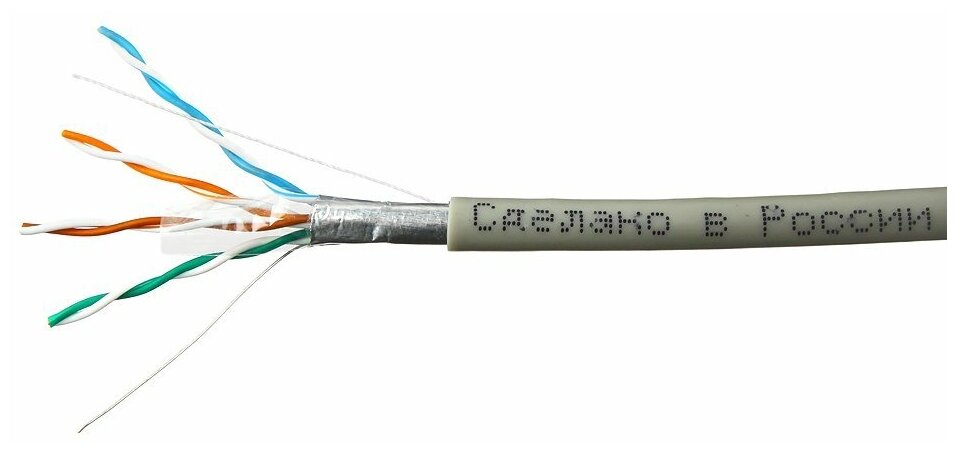

F/UTP (FTP)

Имеет общий экран из фольги вокруг всех пар. Сами пары при этом не экранированы.

S/UTP (STP)

Общий экран выполнен в виде металлической оплетки. Индивидуальные экраны пар отсутствуют.

SF/UTP

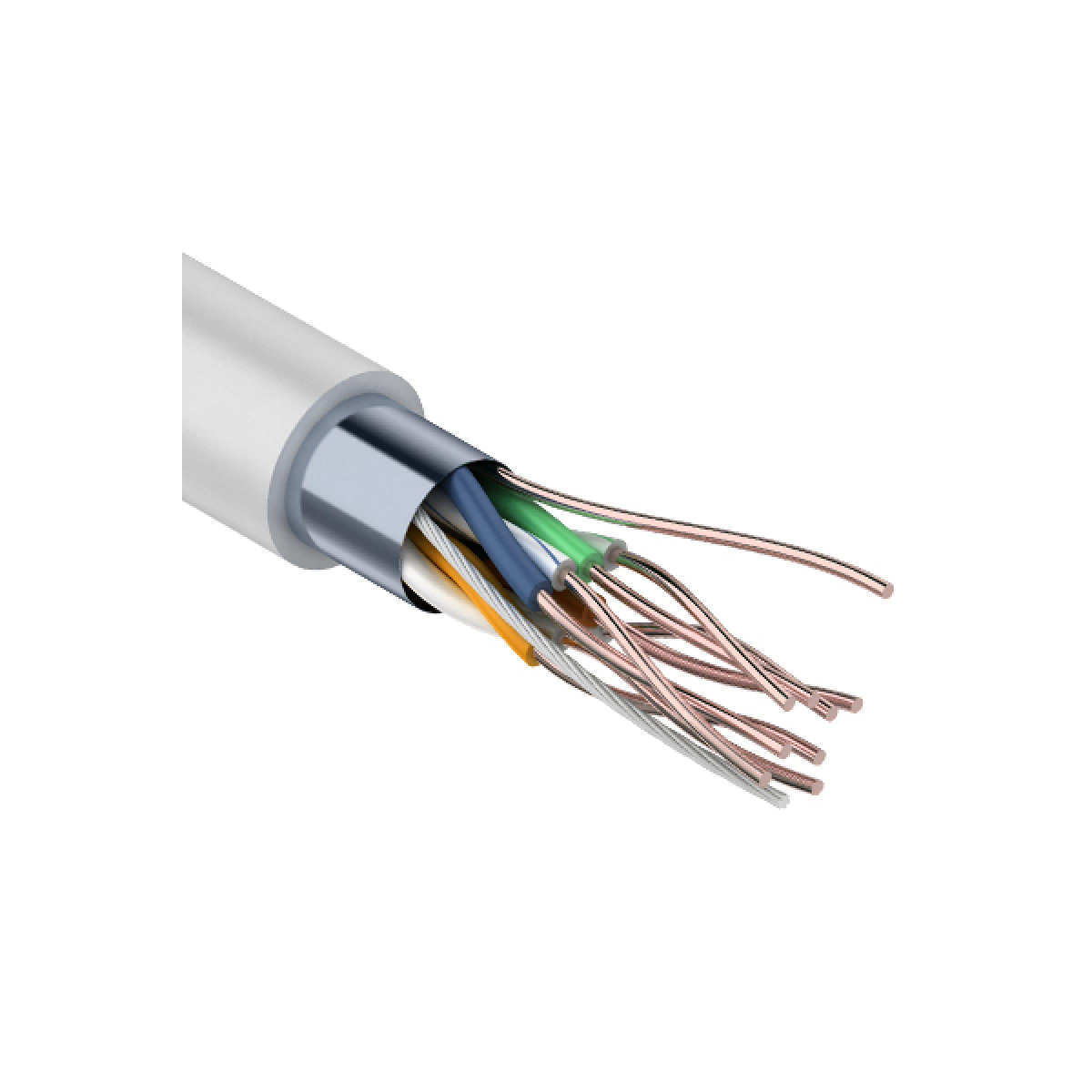

Комбинированный общий экран из фольги и оплетки. Пары не имеют отдельных экранов.

F/FTP

Общий экран из фольги плюс индивидуальные фольгированные экраны для каждой пары.

S/FTP

Оплеточный общий экран и фольгированные экраны отдельных пар.

Обозначения экранированной витой пары

Для обозначения типа экранирования используется специальная система буквенных сокращений:

• U — Unshielded (неэкранированный)
• F — Foil (фольга)
• S — Braided shield (оплетка)
• SF — Braided shield + foil (оплетка + фольга)
• TP — Twisted pair (витая пара)

Первая буква обозначает тип общего экрана, вторая — тип экрана отдельных пар. Например:

• SF/UTP — общий экран из оплетки и фольги, пары неэкранированные
• F/FTP — общий экран из фольги, пары в фольгированных экранах

Преимущества экранированной витой пары

Основные преимущества экранированных кабелей по сравнению с неэкранированными:

• Лучшая защита от внешних электромагнитных помех
• Меньшее собственное электромагнитное излучение
• Возможность использования в промышленных условиях
• Более высокая помехозащищенность на больших расстояниях
• Повышенная надежность передачи данных

Недостатки экранированной витой пары

Экранированные кабели имеют и некоторые недостатки:

• Более высокая стоимость по сравнению с UTP
• Большая толщина и вес кабеля
• Необходимость заземления экрана
• Сложность монтажа и подключения
• Требуются специальные экранированные разъемы

Где применяется экранированная витая пара

Экранированные кабели используются в следующих случаях:

• В промышленных условиях с высоким уровнем электромагнитных помех
• Для прокладки магистральных линий на большие расстояния
• В серверных и центрах обработки данных
• В системах видеонаблюдения
• Для подключения чувствительного измерительного оборудования
• В сетях с повышенными требованиями к помехозащищенности

Сравнение экранированной и неэкранированной витой пары

Основные отличия экранированных (STP) и неэкранированных (UTP) кабелей:

Параметр	STP	UTP
Защита от помех	Высокая	Средняя
Стоимость	Выше	Ниже
Простота монтажа	Сложнее	Проще
Вес и габариты	Больше	Меньше
Гибкость кабеля	Ниже	Выше
Применение в промышленности	Да	Ограниченно

Как правильно выбрать экранированную витую пару

При выборе экранированного кабеля следует учитывать несколько факторов:

1. Категория кабеля (Cat5e, Cat6, Cat6a, Cat7)
2. Тип экранирования (FTP, STP, SFTP и т.д.)
3. Условия эксплуатации (внутри или вне помещений)
4. Требуемая скорость передачи данных
5. Максимальная длина сегмента
6. Уровень внешних электромагнитных помех

Для большинства офисных применений достаточно кабеля категории 6 с общим экраном (F/UTP). В промышленных условиях лучше использовать S/FTP Cat6a или Cat7.

Монтаж экранированной витой пары

При монтаже экранированных кабелей важно соблюдать следующие правила:

• Использовать специальные экранированные разъемы и коммутационное оборудование
• Обеспечить надежный контакт экрана с разъемом
• Заземлить экран только с одной стороны во избежание образования контуров заземления
• Не допускать резких изгибов кабеля
• Соблюдать минимально допустимый радиус изгиба
• Использовать кабельные стяжки умеренной затяжки

Правильный монтаж позволит реализовать все преимущества экранированной витой пары и обеспечить надежную работу сети.

Виды экранированной витой пары, что такое SF/TP, F/UTP, S/FTP, U/FTP

Типы экранированной витой пары

Рубрики статей

• Все
• Новости и новинки
• Новости компании
• Обзоры продукции

Отредактировано:

07.09.2022

Кабели витая пара подразделяются на два типа, неэкранированной (UTP) и экранированной (STP). В проводе с экранированием используются различные методы для ограничения выхода любого сигнала от провода и уменьшения электромагнитных помех от внешней среды. Подробнее о основных различиях разных видов кабеля витая пара.

Типы экранов

Экранирование может отражать электромагнитные помехи, главное отличие экранированных витых пар состоит в типе использующегося экрана. Экран — это электропроводящий материал, которым оборачивают провод. Для этого используются два основных типа экранов: фольга и оплетка, которые могут применяться как по отдельности, так и в комбинированных вариантах.

Когда для экранирования используется тонкая алюминиевая фольга, она обеспечивает полное покрытие поверхности. Но поскольку фольга тонкая, работы по заземлению затруднены.
Оплетка — это еще одна разновидность экрана, используемый для экранированной витой пары. Представляет собой плетеную сетку из медной или аналогичной металлической проволоки. Основное ее преимущество в том, что она обеспечивает низкое сопротивление, при этом также легче справиться с заземлением. Недостаток оплетки в том, что она не полностью покрывает поверхность. Защита в таком проводе может снизить электромагнитные помехи двумя способами:

• 1.Экранирование может отражать электромагнитные помехи;
• 2.Мы можем заземлить экран, чтобы он мог улавливать электромагнитные помехи от окружающей среды и передавать их на землю через дренажный провод.

Такие кабели обычно используются для прокладки сети там, где используется тяжелое электрическое оборудование и имеется большое количество электротехнических устройств, которые могут вызывать электромагнитные помехи.

Расшифровка обозначений

По рекомендуемому стандарту ISO/IEC 11801:2002 rev.2 предполагается, что вид внутренней структуры кабеля этого типа должен обозначаться видом XX/XXX, где слева указывается вид общего экрана, а справа вид индивидуального экрана и кабеля. Для витой пары последние две буквы всегда будут TP — twisted pair.

Вид общего экрана может обозначаться как одним, так и двумя символами, а индивидуального только одним, означающими:

• • SF (braid and foil screened) — двойной, оплетка и фольга;
• • S (braid screened) — имеет вид оплетки;
• • F (foil screened) — из фольги;
• • U (unscreened) — отсутствует.

Разновидности экранированной витой пары

Из описанного выше, давайте попробуем понять различные типы кабелей с экранированной витой парой (STP) .

Кабели типа F/UTP

Кабели этого вида имеют общее экранирование из фольги (F). Но витые пары неэкранированные (UTP).

Кабели типа SF/UTP

Кабели этого вида имеют общее экранирование из оплетки (S), а также общий экран из фольги (F). Но витые пары неэкранированные (UTP).

Кабели типа S/FTP

Кабели этого вида имеют общее экранирование с оплеткой (S). Витые пары защищены фольгой (FTP).

Кабели типа F/FTP

Кабели этого вида имеют общее экранирование из фольги (F). Витые пары также экранированы фольгой (FTP).

Кабели типа U/FTP

Кабели этого вида не имеют общего экранирования. Витые пары защищены фольгой (FTP).

Если стоит выбор, где купить экранированную витую пару, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.

ru возможно только при указании ссылки на источник.
© Все права защищены.

---

Автор статьи

Дмитрий Стрешнев

Специалист по сетевому оборудованию

---

Рекомендуемые статьи

Поздравляем с Новым годом!

30

December

2021

Уважаемые коллеги и партнеры! Компания АнЛан поздравляет всех с Новым годом!

Открыть

Что такое УЗО в электрике и для чего оно нужно?

22

July

2022

Наверное, каждый испытал на себе, как ощущается удар током на собственном теле. Уже давно начали устанавливаться так называемые выключатели дифференциального тока, чтобы нам не приходилось случайно сталкиваться с этими опасно высокими токами в нашей домашней электросети в повседневной жизни. Но что такое УЗО?

Открыть

Инструменты для работ с кабелем

26

February

2016

Краткое содержание:

1. Заделка витой пары инструментами Cabeus
2. Проверка работоспособности кабельной сети

В статье вы узнаете про инструменты для заделки витой пары, а также о том, чем можно провести проверку работоспособности кабельной сети.

Открыть

Крепеж и монтажная мелочь которые облегчают прокладку кабеля

25

March

2008

По кабельным проводам различных видов зачастую ложится большое количество кабелей. Для удобства использования и для облегчения прокладки кабель сводят в небольшие пучки или жгуты.

Открыть

2.5 Гбит/сек по витой паре категории 5e — стандарт IEEE 802.3bz

23

September

2022

Стандарт Ethernet IEEE 802.3bz обеспечивает передачу данных со скоростью 2.5 и 5 Гбит/сек по обычному кабелю витая пара (кат.5e и кат.6) и также называется 2,5GBASE-T и 5GBASE-T.

Открыть

Проходные адаптеры — обзор

06

August

2019

Проходной адаптер является необходимым компонентом телекоммуникационной системы. Адаптер проходной используется для подключения 2-х восьми жильных LAN кабелей. Благодаря ему можно с легкостью заменить поврежденный коммутационный провод или нарастить имеющийся шнур. С помощью проходника компьютерные кабели крепко закреплены что предотвращает потерю соединения.

Открыть

Рекомендуемые товары

Витая пара экранированная кат.6а Cabeus STP-4P-Cat.6a-SOLID-IN-LSZH 4 пары оранжевая

кабель FTP — медный провод — категория 6a — скорость до 10 гигабит в секунду — 4 витые пары — диаметр 0.57мм — калибр 23 AWG — одножильный проводник (solid) — каждая пара в экране из фольги — оболочка LSZH — бухта 305 метров — цвет оранжевый

Витая пара экранированная кат.6а Cabeus STP-4P-Cat.6a-SOLID-IN-LSZH 4 пары оранжевая

Артикул: STP-4P-Cat.6a-SOLID-IN-LSZH

Цена: 21 903,00 ₽

От 25 000 ₽ 20 469,75 ₽

От 100 000 ₽ 19 131,00 ₽

Витая пара экранированная кат.8 Cabeus SSTP-4P-Cat.8-SOLID-IN-LSZH-BL-100 4 пары синяя

S/FTP кабель — категория 8 — скорость до 40 Гбит/c — 4 витые пары — калибр 23 AWG — оболочка LSZH нгА-HF — цвет синий — бухта 100 метров

Витая пара экранированная кат. 8 Cabeus SSTP-4P-Cat.8-SOLID-IN-LSZH-BL-100 4 пары синяя

Артикул: SSTP-4P-Cat.8-SOLID-IN-LSZH-BL-100

Цена: 17 037,75 ₽

От 25 000 ₽ 15 923,25 ₽

От 100 000 ₽ 14 881,50 ₽

Витая пара экранированная кат.5e Cabeus SFTP-4P-Cat.5e-SOLID-GY 4 пары серая

SF/UTP кабель — категория 5e — 4 витые пары — диаметр 0.50 мм — калибр 24 AWG — одножильный проводник (solid) — цвет серый — бухта 305 метров

Витая пара экранированная кат.5e Cabeus SFTP-4P-Cat.5e-SOLID-GY 4 пары серая

Артикул: SFTP-4P-Cat.5e-SOLID-GY

Цена: 17 320,50 ₽

От 25 000 ₽ 16 187,25 ₽

От 100 000 ₽ 15 128,25 ₽

Экранированная витая пара — что это, как работает, зачем нужна?

В мировой практике кабельные системы реализуются преимущественно в неэкранированном варианте, в связи с чем возникает резонный вопрос: так, может, следует вообще отказаться от экранированных систем? Пользователям хорошо знакома проблема выхода из строя жестких дисков компьютера. Однако они вряд ли смогут припомнить случаи отказа ИТ-систем из-за электромагнитных помех, чему в немалой степени способствует как статистический характер соответствующих возмущений, так и наличие механизма исправления ошибок в протоколе Ethernet.

Исследования, проведенные в 2010-2015 годах, продемонстрировали, что неудовлетворительные характеристики электромагнитной совместимости линий воспринимаются пользователями как высокая нагрузка на сеть

Ошибки в передаваемой информации, возникающие вследствие влияния электромагнитных наводок, ничем не отличаются от коллизий и интерпретируются сетевым оборудованием Ethernet именно таким образом. В тяжелых случаях это может привести к полному отказу сети, но поскольку подобные явления происходят редко, на них не обращают внимания.

Представленная статистика была накоплена при работе с сетевым оборудованием стандартов 100BaseTX и 1GBaseT, которое обладает заметно более высокой степенью защиты от внешних воздействий по сравнению с интерфейсами 10GBaseT. Последние — при всей эффективности использования рабочих частот благодаря искусной обработке широкополосного сигнала — оказываются намного чувствительнее к разного рода помехам из-за минимальных уровней сигнала.

Вывод следует незамедлительно: альтернативы экранированию нет!

При подготовке проекта построения кабельной инфраструктуры особое значение придается защите инвестиций, направляемых на ее создание, и экономической целесообразности. В идеальном случае разработку концепции и технических решений на ее основе выполняет специалист, независимый от производителя СКС, при этом он осуществляет всестороннюю оптимизацию с учетом всего комплекса параметров. Как показывает опыт, наилучшую защиту инвестиций обеспечивают продукты с наилучшими характеристиками. Тем не менее постоянно растет доля проектов, где используется низкокачественное, но зато более дешевое оборудование, а в ходе работ нарушаются правила инсталляции.

БАЗОВЫЕ ОСНОВЫ ЭКРАНИРОВАНИЯ

Электромагнитные помехи по большей части носят несимметричный характер. Это означает, что изменение напряжения, создаваемого этим источником, происходит относительно земли. Симметричные кабельные цепи эффективно подавляют помеху независимо от природы ее возникновения, если только помеха действует на оба провода симметричного тракта передачи одинаковым образом (см. Рисунок 1). Данный случай соответствует идеальной симметрии и означает, что обе помеховые составляющие вычитаются друг из друга. Известно, однако, что в реальности полной компенсации не происходит. Численной мерой отклонения от идеального случая служит специальный параметр — затухание несимметричных помех (Transversе Conversion Loss, TCL). В результате предельная величина подавления помехи ограничена 40 дБ, что в ряде практически важных случаев оказывается недостаточным. Для доведения степени подавления внешней помехи до нужного значения используется дополнительный проводник, изготовленный в форме трубки, который защищает пару проводов со всех сторон. Вместо трубки удобнее использовать ее аналог в виде оплетки, обеспечивающей необходимую защиту и почти не ограничивающей гибкость кабеля.

Электростатическое воздействие блокируется полностью за счет эффекта клетки Фарадея. Магнитное поле в значительной степени подавляется благодаря явлению взаимной индукции. В результате высокочастотное излучение имеет сравнительно небольшую глубину проникновения и не достигает внутреннего проводящего контура



Механизм действия экрана витой пары

Рисунок 1. Электромагнитные помехи по большей части носят несимметричный характер. Это означает, что изменение напряжения, создаваемого этим источником, происходит относительно земли. Симметричные кабельные цепи эффективно подавляют помеху независимо от природы ее возникновения, если помеха действует на оба провода симметричного тракта передачи одинаковым образом

Проблема электромагнитной совместимости отдельных электрических устройств не теряет своей актуальности уже длительное время. Наибольшие проблемы вызывают те помехи, которые действуют на тракт передачи извне и приводят к отказу системы. На оборудование локальных сетей в частотном диапазоне 80,0 МГц – 2,0 ГГц воздействует большое количество различных источников. Например, помехи создают мобильные телефоны, стационарные радиостанции, телевизионные и радиовещательные передатчики, переносные радиостанции и различные промышленные ВЧ-установки. Нарушение функционирования локальной сети происходит в тот момент, когда данные устройства генерируют импульсную помеху, мощность которой превышает порог нечувствительности сетевого оборудования. Другими источниками помех являются силовые электрические кабели и работающие люминесцентные лампы.

КЛАССЫ ЭКРАНИРОВАНИЯ СИММЕТРИЧНЫХ КАБЕЛЕЙ

Для того чтобы сравнение экранированных и неэкранированных систем в конкретном проекте было наиболее эффективным, необходимо ввести соответствующую численную меру. В этом вопросе так называемое сопротивление связи мало чем может помочь. Дело в том, что этот классический в области экранирования параметр не определен для неэкранированных систем. Сопротивление связи удобно тем, что зависит исключительно от конструкции кабеля, а не от условий окружающей среды и схемы включения изделия. Данный параметр обладает определенной частотной зависимостью, причем чем ниже его абсолютное значение, тем меньше мешающее напряжение, наводимое током внешней помехи, который протекает в экране.

Стандарт IEC61156-5 различает две группы изделий: с уровнем 1 (оплеточный экран) и с уровнем 2 (кабель с пленочным экраном). Для многих пользователей определение сопротивления связи представляется слишком абстрактным, а потому непонятным.

С целью устранения указанного выше недостатка в стандарте IEC 62153-4-5 был введен специальный параметр затухания экранирования, который в количественной форме характеризует комбинированное действие экрана (при его наличии) и скрутки отдельных пар симметричного кабеля. Процедура определения затухания экранирования построена таким образом, что она выполняется в условиях обычного функционирования сети, что позволяет отделить зерна от плевел.

В Таблице 1 сравниваются требования к кабелю для построения СКС, причем соответствие между конструктивными вариантами исполнения кабеля витая пара и требованиями к характеристикам их устойчивости к внешним помехам отвечает типичным результатам измерений.

На основании представленных данных можно сделать вывод, что

кабель UTP обеспечивает степень подавления внешней помехи в 1000 раз (40 дБ), в то время как у конструкций витой пары S/FTP значение этого параметра достигает 30 000 (85 дБ)

Таблица 1. Сопротивление связи и затухание экранирования для кабелей различных разновидностей

ТРЕБОВАНИЯ К ПРОСТРАНСТВЕННОМУ РАЗДЕЛЕНИЮ СИЛОВЫХ И ИНФОРМАЦИОННЫХ ЛИНИЙ

Хорошо известный инсталляционный стандарт EN 50174-2 наряду с общими рекомендациями по проведению монтажных работ содержит ряд указаний относительно совместной прокладки силовых и информационных кабелей экранорованной витой пары, в том числе рекомендуемых расстояний между ними и применения разделителей на трассах. Подробные рекомендации по разнесению силовых и информационных кабелей введены и в последнюю редакцию стандарта EN 50174-2:2009, причем включенная в него информация может использоваться и при построении экранированных и неэкранированных конструкций (см. Таблицу 2)



Таблица 2. Классификация кабелей для передачи информационных сигналов



Величина пространственного разноса силовых и информационных кабелей экранированная витая пара зависит от следующих факторов:

• сопротивления связи (качества экрана) информационного кабеля;
• особенностей конструкции и количества цепей передачи тока в силовых кабелях;
• наличия разделительных перегородок в кабельных каналах.

Минимальное расстояние А между силовыми и информационными кабелями рассчитывается как А = S × P, где S — минимальное расстояние без применения разделителя, Р — поправочный коэффициент.

Пример. Структурированная кабельная система полностью соответствует требованиям стандарта EN 50173 и построена на основе кабелей Категории 7. Класс разделения без применения перегородки определен как d и дает S = 10 мм. 80% кабельных каналов, доступных на рынке, изготавливаются из поливинилхлорида. В канале прокладывается 10 силовых кабелей. Такие условия соответствуют Р = 0,8 и А = S × P = 10 мм × 0,8 = 8 мм.

При первой инсталляции кабельной системы и модернизации уже построенной ранее необходимо обратить внимание на часто встречающиеся ошибки (см. Рисунок 3). Они связаны с тем, что силовые и информационные кабели прокладываются в одном канале, что не исключает прямого контакта этих разнородных изделий. Чаще всего данная ситуация становится возможной из-за отсутствия разделительной перегородки в настенных коробах. Отрицательные последствия такого нарушения сильно зависят от дальности связи и числа кабелей в канале. Верхние кабели своей массой давят вниз, что приводит к дополнительному сближению отдельных групп кабельных изделий.

Рисунок 3. Силовые и информационные кабели часто прокладываются в одном канале. При этом не исключен прямой контакт этих разнородных изделий.

ЭКОНОМИЧЕСКИЕ АСПЕКТЫ ПРИМЕНЕНИЯ ЭКРАНИРОВАНИЯ

Для оценки стоимости решения рассмотрим несколько возможных сценариев построения горизонтальной подсистемы в случае ее реализации на элементной базе различного вида. Анализ будем проводить для трех типичных однородных и неоднородных сетей различного размера:

• Небольшая смешанная инсталляция, что в общем случае может означать прокладку кабелей недалеко от производственных помещений, где вероятно воздействие достаточно мощных электромагнитных помех. На каждый информационный кабель приходится один силовой кабель 3 × 1,5 мм².
• Офисная гетерогенная сеть среднего размера с низковольтным электроснабжением терминальных устройств локальной сети. На каждый силовой кабель приходится три информационных.
• Масштабная офисная сеть с высокой плотностью размещения рабочих мест, в которой информационные кабели имеют доминирующее значение и разделены на отдельные сегменты. На каждый силовой кабель приходится пять информационных.

Для данной задачи класс кабельной системы имеет второстепенное значение. Однако для большей определенности дальнейший анализ будем вести исходя из применения кабельной системы класса ЕА. Согласно перспективному стандарту EN 50288-10-1, в таких условиях допустимо применять кабели, которые относятся к классам разделения с или d, то есть кабельные каналы должны быть оснащены в соответствии с требованиями стандарта EN 50174-2.

Соответственно, возможно три варианта реализации кабельных каналов:

• классический пластиковый канал, в котором установлена разделительная стенка;
• пластиковый трехсекционный канал;
• металлический кабельный канал с металлическими разделителями.

В случае офисной сети малого или среднего масштаба плотность слаботочных кабелей оказывается сравнительно высокой. В этой ситуации использование относительно недорогих информационных кабелей с классом разделения с требует увеличения расстояния между кабелями или применения металлической разделительной перегородки.

Экономичная пластиковая стенка разделяет кабельные пучки, однако не обеспечивает того расстояния между ними, которое нормируется стандартом EN50174-2. Металлические разделительные стенки, устанавливаемые в пластиковых каналах (вариант 1), позволяют добиться необходимой степени подавления мешающего воздействия, но стоимость решения значительно возрастает. Последнее обусловлено не только применением более дорогого материала для стенки, но и необходимостью ее заземления. С учетом данных обстоятельств такие кабельные каналы целесообразно использовать для кабелей с классом разделения не ниже d.

Трехкамерные каналы (вариант 2) обеспечивают большое расстояние между двумя кабельными пучками и позволяют применять кабели с классами разделения с и d, то есть в обоих случаях представляют собой экономичное решение. Тем не менее следует иметь в виду, что разделение в трех камерах выполняется при помощи пластиковых перегородок с ограниченным действием. Разделительные перегородки должны устанавливаться таким образом, чтобы расстояние между кабельными пучками было не менее 50 мм — именно такое значение рекомендуется для кабелей, отвечающих требованиям класса d по разделению.

Наилучшие характеристики обеспечивают металлические кабельные каналы, которые дополнительно снабжаются металлическими разделительными перегородками. В этом случае заземляется весь канал. Изоляция наиболее эффективно снижает уровень электромагнитного воздействия, что позволяет использовать информационные кабели с классом разделения с. Тем не менее высококачественное экранирование, выполняемое с помощью такого кабельного канала, вызывает ряд вопросов. Необходимость в разделении может возникнуть самое позднее при прокладке кабелей к этажным распределителям, и тогда снова может появиться потребность в кабелях с классом разделения d.

Построение крупномасштабных офисных кабельных систем имеет свои особенности. С учетом того, что силовые кабели прокладываются по своим маршрутам, в данной ситуации можно воспользоваться классическим пластиковым коробом (вариант 1), который, однако, должен быть выполнен по трехкамерной схеме. При одинаковых путях прокладки силовых и распределенных кабелей общая картина аналогична офису среднего масштаба. Ввиду сравнительно низкой плотности силовых кабелей металлические каналы в этой среде не могут проявить свои преимущества по разделению цепей и лишь повышают стоимость прокладки информационных сетей. В качественной форме данные положения представлены в Таблице 3.

Расчеты, проведенные для офисов среднего масштаба с нормальной электромагнитной обстановкой при наличии 15 информационных кабелей в канале, показали, что использование кабелей класса d ведет к наименьшей стоимости проекта при всех трех вариантах реализации каналов.



Таблица 3. Расходы на заземление (+) и общая стоимость (€) для сетей различных масштабов при использовании разных типов кабельных каналов.

Знакомство с экранированной витой парой (ScTP) и экранированной витой парой (S/STP или S/FTP) Пара (S/STP или S/FTP)

Экранированная витая пара (ScTP)



---

Экранированная витая пара (ScTP) Кабели распознаются стандартом AN 51 / TIA-568-C.

---

Это гибрид кабеля UTP и STP. Кабель ScTP обычно состоит из четырех пар 100-омных проводов 24 AWG, которые не экранированы, но окружены экраном из фольги и включают один провод заземления, используемый для заземления.

Рисунок 1: Экранная скрученная паре (SCTP)

SCTP. Следовательно, также называется

SCTP. , поскольку экран из фольги окружает проводники. Экран из фольги обычно меньше, чем плетеная медная оплетка, используемая в кабельных системах STP. Кабель ScTP в основном является кабелем STP без экранирования отдельных пар. Экран также часто меньше, чем у некоторых типов кабелей STP.





ScTP менее чувствителен к шуму благодаря экрану из фольги.



Однако при внедрении эффективной системы ScTP целостность экрана должна сохраняться по всему каналу, включая настенные пластины, патч-панели и патч-корды. Да, все верно — не только целостность проводов должна быть обеспечена соединениями, , но и целостность экрана.





Как и в случае кабелей STP, система должна быть заземлена на обоих концах каждого кабельного участка. Если этого не сделать, эффективно создается массивная антенна с частотой, обратно пропорциональной длине экрана. Общий эффект заключается в том, что генерируемый шум выходит за пределы полосы частот.







Стандартные восьмиконтактные модульные разъемы (обычно называемые RJ-45) не могут обеспечить надлежащее заземление через экран кабеля, поэтому для установки ScTP необходимо использовать специальные патч-панели, разъемы, сопряженное оборудование и инструменты. кабельная система. Существует множество производителей кабелей и компонентов ScTP, но убедитесь, что вы соблюдаете все рекомендации по установке.







ScTP обычно используется в средах с аномально высоким уровнем окружающих электромагнитных помех, включая больницы, промышленные помещения, аэропорты, правительственные и военные центры связи. ScTP также, например, используется в ресторанах, где работники используют беспроводные гарнитуры, поскольку различные частоты беспроводной связи создают помехи для Ethernet по медному проводу. Полезно помнить, когда вы используете наше семейство удлинителей LAN.





Ценность системы ScTP в связи с ее более высокой стоимостью часто ставится под сомнение, так как испытания показывают, что помехозащищенность и характеристики излучения UTP сравнимы с ScTP. Решение использовать ScTP часто сводится к простому ощущению безопасности, зная, что установлен дополнительный экран.





Экранированная экранированная витая пара (S/STP или S/FTP)

Экранированная экранированная витая пара. индивидуально экранированные пары проводов 100 Ом, 24 AWG, окруженные внешней металлической оболочкой, покрывающей все экранированные медные пары. Это устраняет посторонние перекрестные помехи и обеспечивает превосходную защиту от помех от любого внешнего источника. Это позволяет использовать сети с более высокой скоростью.





Кабели категорий 7 и 7A представляют собой кабели S/STP, упомянутые в ISO 11801 Ed. 2.2. Эти кабели обеспечивают полосу пропускания 600 и 1000 МГц соответственно и предназначены для использования в приложениях 10 Gigabit Ethernet, 10GBase-T.





---

Хотите также прочитать о кабеле STP? Здесь у нас есть отдельная статья о кабелях STP.

---



Экранированный кабель: 6 вещей, которые вы должны знать

Введение

Электрический кабель является важным элементом оборудования в современном мире. Он играет жизненно важную роль в передаче данных или электроэнергии на большие расстояния. По этой причине непрерывные инновации на протяжении многих лет привели к изобретению экранированных кабелей.

Как и другие современные изобретения кабельной промышленности, экранированный кабель обладает уникальными возможностями. Его безопасность и эффективная работа сделали его предпочтительным выбором во многих электрических установках. Он также широко используется в различных конструкциях и электрических устройствах.

1. Что такое экранированный кабель?

Рис. слой. Этот слой в основном состоит из плетеных медных или алюминиевых нитей. Можно также использовать проводящий полимер или медную ленту без оплетки.

Обычно этот слой покрыт пластиковой оболочкой. Экранированные кабели также называют экранированными кабелями. Они используются для минимизации соединения внутренних кабелей в местах установки. Эти кабели чрезвычайно эффективны для защиты данных от электромагнитных помех при передаче по проводам.

2. В чем разница между экранированным и неэкранированным кабелем?

При установке дома или на рабочем месте необходимо решить, какой тип кабеля будет использоваться. Ваше решение определяется уровнем безопасности и эффективности, которого вы хотите достичь. Основной выбор у вас есть между экранированными и неэкранированными кабелями. Вот основные различия между двумя кабелями.

Экранированные кабели обычно состоят из тех же частей, что и неэкранированные кабели, но они излучают гораздо меньше электромагнитного излучения, которое может мешать сигналам в соседних кабелях из-за способности экрана поглощать и отклонять их.

С другой стороны, неэкранированные кабели просты в изготовлении и недороги, поскольку оболочка/экран обычно состоят из чистого алюминия или меди, что снижает стоимость провода. В неэкранированных проводах присутствуют только витые пары с первичной внешней оболочкой/изоляцией.

Рисунок 2 Экранно -кабель и некрированный кабель

9000 3 9000 39000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 39000 3 9000 3 9000 3 9000 3 9000 3 9000 3 .

На рынке доступны различные типы экранированных кабелей. Они включают экранированные кабели и неэкранированные кабели следующим образом.

Экранированные экранированные кабели



• Экранированные кабели из фольги – Экранирование из фольги выполнено из тонкого листа алюминия или меди. Для повышения прочности троса эту «фольгу» обычно прикрепляют к полиэстеровой несущей. Эта форма экранированного кабеля, часто называемая «ленточным» экранированием, обеспечивает 100 % защиту проводника, вокруг которого он обмотан.

Обычно 4-жильный экранированный кабель 0,75 мм, 6-жильный экранированный кабель, 4-жильный экранированный кабель 0,5 мм, 3-жильный экранированный кабель, 8-жильный экранированный кабель сигнализации, 4-жильный экранированный кабель управления, одножильный экранный кабель и двухжильный экран кабели экранированы фольгой для предотвращения механических повреждений токопроводящих жил.

• Кабели со спиральным экраном – Недорогой спиральный экран, состоящий из медных жил, проходящих параллельно друг другу. Поскольку концы кабеля не нужно распутывать, его можно быстро собрать. Растягиваться проще, так как пряди закручены по спирали.

Многие виды кабелей, такие как экранированные кабели с медными жилами, 4-парные экранированные кабели, двухжильные экранированные кабели, двухжильные экранированные кабели и бронированные экранированные кабели.

• Кабели с комбинированным экраном – Состоят из более чем одного изоляционного экрана. Они могут включать 4-парный экранированный кабель, одножильный экранированный кабель, двухжильный экранированный кабель, 6-жильный экранированный кабель и 4-жильный экранированный кабель 0,75 мм.

Рис.0143

• Metallic Fraid Shield Shield Shield Shield Shield Shield Cabled Metallic Fraid Shield Shield Shielded Cables — Shield, и Shield Shield Shield Shield Shield Shield. Физическая защита может быть обеспечена сталью и другими металлами. Они плетутся поверх проводника или проводников подобно тому, как текстильная оплетка плетется по проводнику или проводникам. Например, экранные кабели из медных проволок могут быть изолированы с помощью экранов из металлической оплетки.

4. Что такое экранированная экранированная витая пара?

Кабель с экранированной витой парой — это тип проводки, в котором два проводника в одной цепи соединены. В основном это делается для улучшения его электромагнитной совместимости и уменьшения помех от радиочастот.

Эти кабели обычно называют экранированной витой парой, фольгированной витой парой или экранированной витой парой. Кабели также снижают уровень шума.

Это происходит, когда помехи/шумы, создаваемые одним проводом, успешно нейтрализуются помехами/шумами, создаваемыми другим проводом, путем скручивания проводов, по которым проходит равный и противоположный ток.

В отрасли передачи данных экранированная экранированная витая пара способна поддерживать более высокие скорости передачи на большие расстояния.

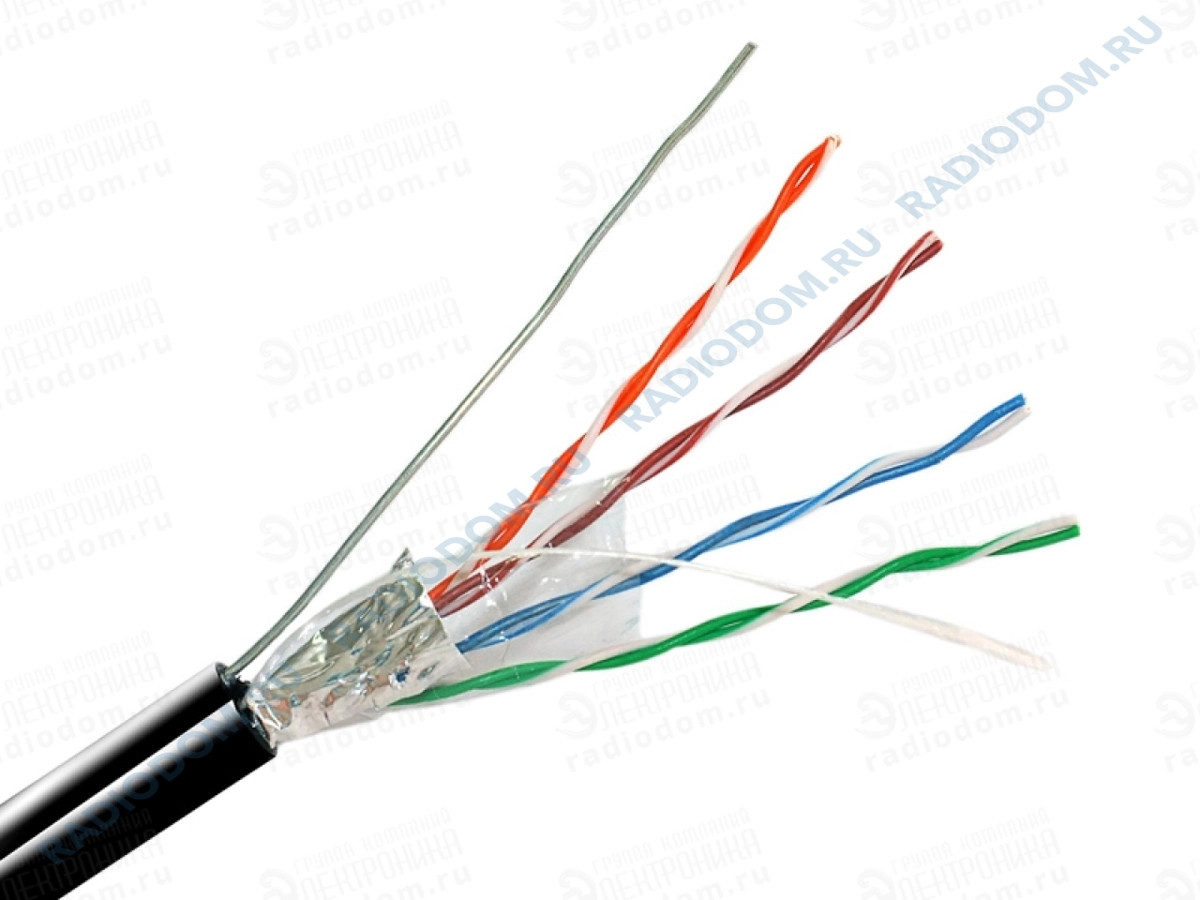

Рис. 4： Типичные кабели с экранированной витой парой



5. Какова текущая рыночная цена экранированного кабеля?

Цены на экранные кабели варьируются от 1 до 5 долларов. Однако стоимость кабелей зависит от характера или формы, в которой они существуют.

Например, одножильный экранированный кабель может быть менее дорогим, чем двухжильный экранированный кабель или любой другой, такой как 3-жильный экранированный кабель, 4-жильный экранированный кабель 0,5 мм, 4-жильный экранированный кабель управления, 6-жильный экранированный кабель, и 8-жильный экранированный сигнальный кабель.

6. Каково использование кабеля питания экрана?

Экранированные силовые кабели используются в различных условиях. Чаще всего кабели используются для подключения компьютера, монитора, принтера или корпуса жесткого диска.

 Кабель питания экрана предназначен для подключения к 3-контактному защищенному разъему питания, используемому во многих мониторах, сканерах, корпусах жестких дисков, принтерах и других устройствах. Эти кабели существуют в нескольких длинах, подходящих для большинства применений.

Кроме того, производители систем безопасности используют экранированные силовые кабели, так как они обеспечивают защиту от радиопомех и помех промышленной частоты. Это значительно снижает вероятность ложных срабатываний.

В средствах связи экранированные кабели защищают информацию от воздействия электромагнитного излучения. Это очень распространено в офисах и центрах обработки данных, где электрическое оборудование и компьютеры интенсивно используются.

Экранированные кабели не только уменьшают потерю данных при передаче, но и снижают электрические помехи.

Figure 5：Copper Screen Power Cable

Figure 6 Tinned Copper Screen Power Cable



Screened Cable Summary

The screened cable состоит как минимум из одного изолированного проводника.
