Что такое внутренняя витая пара и где она применяется

Внутренняя витая пара — это тип сетевого кабеля, предназначенный для прокладки внутри помещений при построении локальных компьютерных сетей. Она состоит из нескольких пар скрученных между собой изолированных медных проводников, заключенных в общую оболочку.

Основные области применения внутренней витой пары:

  • Создание структурированных кабельных систем в офисах и жилых помещениях
  • Прокладка горизонтальных подсистем СКС между коммутационным оборудованием и рабочими местами
  • Организация локальных сетей в квартирах и частных домах
  • Подключение компьютеров, IP-камер, IP-телефонов и другого сетевого оборудования

Витая пара внутренней прокладки обеспечивает скорость передачи данных до 10 Гбит/с на расстояниях до 100 метров. Это делает ее оптимальным решением для большинства задач по построению локальных сетей внутри зданий.


Категории витой пары для внутренней прокладки

Существует несколько категорий витой пары, различающихся по своим характеристикам:

  • Cat5 — до 100 МГц, для сетей 10/100 Мбит/с
  • Cat5e — до 100 МГц, для сетей Gigabit Ethernet
  • Cat6 — до 250 МГц, для сетей 10 Gigabit Ethernet на коротких расстояниях
  • Cat6a — до 500 МГц, для полноценных сетей 10 Gigabit Ethernet
  • Cat7 — до 600 МГц, для высокоскоростных магистралей

Для большинства современных локальных сетей оптимальным выбором является кабель категории 5e или 6. Они обеспечивают высокую пропускную способность при умеренной стоимости.

Экранированная и неэкранированная витая пара

По наличию экранирования витая пара для внутренней прокладки делится на два основных типа:

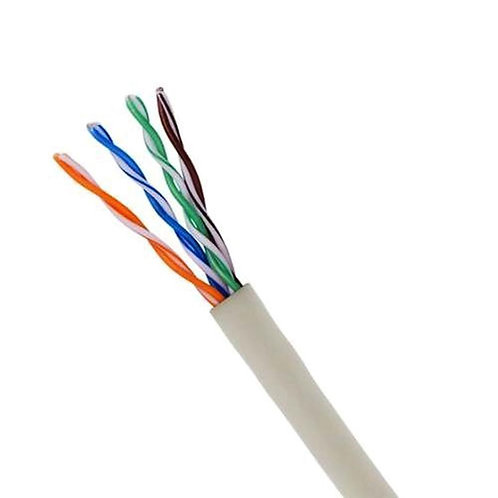

Неэкранированная витая пара (UTP)

Преимущества UTP кабеля:

  • Низкая стоимость
  • Простота монтажа
  • Малый вес и диаметр
  • Гибкость

Недостатки:

  • Меньшая помехозащищенность
  • Подверженность внешним электромагнитным наводкам

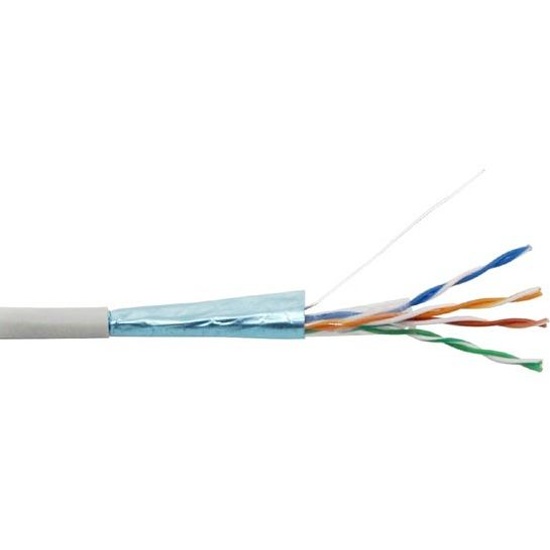

Экранированная витая пара (FTP, STP)

Преимущества экранированного кабеля:


  • Высокая помехозащищенность
  • Защита от внешних электромагнитных помех
  • Меньшее собственное электромагнитное излучение

Недостатки:

  • Более высокая стоимость
  • Большие вес и диаметр
  • Сложность монтажа

Как выбрать оптимальный кабель витой пары для внутренней прокладки

При выборе кабеля витой пары для прокладки внутри помещений следует учитывать следующие факторы:

  1. Требуемая пропускная способность сети
  2. Наличие источников электромагнитных помех
  3. Длина кабельных трасс
  4. Условия прокладки (в кабель-каналах, за подвесным потолком и т.д.)
  5. Требования пожарной безопасности
  6. Бюджет проекта

Для большинства офисных и домашних сетей оптимальным выбором будет неэкранированный кабель категории 5e или 6. Он обеспечивает высокую скорость при умеренной стоимости.

Экранированный кабель рекомендуется использовать при наличии сильных электромагнитных помех, например, вблизи силового электрооборудования.

Основные производители витой пары для внутренней прокладки

На российском рынке представлена продукция следующих ведущих производителей кабеля витой пары:


  • Hyperline
  • Legrand
  • Molex
  • Nikomax
  • Panduit
  • R&M
  • Siemon
  • Telecom

При выборе конкретного производителя стоит ориентироваться на репутацию бренда, наличие сертификатов качества и соответствия заявленным характеристикам.

Монтаж кабеля витой пары внутри помещений

При прокладке витой пары внутри зданий необходимо соблюдать следующие основные правила:

  • Не превышать максимально допустимый радиус изгиба кабеля
  • Избегать чрезмерного натяжения при протяжке
  • Не прокладывать рядом с силовыми кабелями
  • Использовать кабельные каналы и короба для защиты
  • Соблюдать минимальные расстояния до потенциальных источников помех
  • Правильно заземлять экранированные кабели

Качественный монтаж позволит реализовать все преимущества выбранного кабеля и обеспечить надежную работу сети на протяжении длительного времени.

Заключение

Внутренняя витая пара является оптимальным решением для создания современных локальных компьютерных сетей в офисах и жилых помещениях. При правильном выборе категории и типа кабеля, а также соблюдении правил монтажа, она обеспечивает высокую скорость передачи данных, надежность и долговечность сетевой инфраструктуры.



Витая пара для внутренней прокладки в категории «Электрооборудование»

Экранированная витая пара для внутренней прокладки Dialan FTP Сat.5E 4PR CU (100МГц) PVC Indoor медная

На складе в г. Кривой Рог

Доставка по Украине

4 340.79 грн/бухта

Купить

SEC Market — магазин систем безопасности №1

Витая пара для внутренней прокладки Dialan UTP Cat.5E 4PR CCA PVC Indoor 305 м

На складе в г. Кривой Рог

Доставка по Украине

2 009.16 грн/бухта

Купить

SEC Market — магазин систем безопасности №1

Медная витая пара для внутренней прокладки CAT 6 ATcom Premium UTP (CU, 305 м) 1Gb/s

На складе в г. Кривой Рог

Доставка по Украине

23.60 грн/м

Купить

SEC Market — магазин систем безопасности №1

Витая пара для внутренней прокладки CAT 6 ATcom Standard UTP (CCA, 305 м) 1Gb/s

На складе в г. Кривой Рог

Доставка по Украине

9. 48 грн/м

Купить

SEC Market — магазин систем безопасности №1

Медная витая пара для внутренней прокладки ATcom Premium UTP cat5e (4*2*0,5 мм, CU, 305 м)

На складе в г. Кривой Рог

Доставка по Украине

20.66 грн/м

Купить

SEC Market — магазин систем безопасности №1

Витая пара для внутренней прокладки ATcom Standard UTP cat5e (4*2*0,5 мм, CCA, 305 м)

На складе в г. Кривой Рог

Доставка по Украине

8.13 грн/м

Купить

SEC Market — магазин систем безопасности №1

Экранированная витая пара для внутренней прокладки ATcom Premium FTP cat5e (4*2*0,5 мм, CU, 305 м) медная

На складе в г. Кривой Рог

Доставка по Украине

22.14 грн/м

Купить

SEC Market — магазин систем безопасности №1

Экранированная витая пара для внутренней прокладки ATcom Standard FTP cat5e (4*2*0,5 мм, CCA, 305 м)

На складе в г. Кривой Рог

Доставка по Украине

10.34 грн/м

Купить

SEC Market — магазин систем безопасности №1

Кабель UTP, витая пара, CCA, для внутренней прокладки, 4x2x0,50 мм, Atcom Standard, бухта 305 м

На складе в г. Запорожье

Доставка по Украине

2 173 грн

2 009 грн

Купить

Sale365

Кабель UTP, витая пара, CCA, для внутренней прокладки, 2x2x0,50 мм, Atcom Standard, бухта 305 м

На складе в г. Запорожье

Доставка по Украине

1 845 грн

1 681 грн

Купить

Sale365

Медная витая пара для внутренней прокладки Hikvision DS-1LN5E-S UTP Cat.5e OFC

На складе в г. Киев

Доставка по Украине

5 535 грн/бухта

Купить

SEC Market — магазин систем безопасности №1

Кабель витая пара Hikvision (для внутренней прокладки) 24AWG UTP CAT 5E DS-1LN5E-S

Доставка по Украине

5 525 — 7 678. 8 грн

от 11 продавцов

6 740.50 грн

Купить

Present Room

Кабель витая пара Dahua (для внутренней прокладки) UTP CAT5e 305м PFM920I-5EUN

Доставка по Украине

5 320 — 7 393.68 грн

от 11 продавцов

6 490.40 грн

Купить

Present Room

Медная витая пара для внутренней прокладки Dahua PFM920I-5EUN UTP Cat.5e OFC

На складе в г. Киев

Доставка по Украине

4 510 грн/бухта

Купить

SEC Market — магазин систем безопасности №1

PFM920I-5EUN Бухта кабель витая пара (для внутренней прокладки) UTP CAT5e 305м

Доставка по Украине

4 420 — 4 510 грн

от 7 продавцов

4 510 грн

Купить

інтернет-магазин»Гаджети»

Смотрите также

DS-1LN5E-S Кабель витая пара (для внутренней прокладки) 24AWG UTP CAT 5E

Доставка по Украине

5 424 — 5 535 грн

от 9 продавцов

5 535 грн

Купить

інтернет-магазин»Гаджети»

PFM920I-5EUN Бухта кабель вита пара (для внутрішньої прокладки) UTP CAT5e 305м

Доставка по Украине

3 900 грн

Купить

Безпека

Витая пара 2 пары для внутренней прокладки ATcom Standard UTP cat5e (2*2*0,5 мм, CCA, 305 м)

На складе в г. Кривой Рог

Доставка по Украине

6.65 грн/м

Купить

SEC Market — магазин систем безопасности №1

Кабель витая пара Lesko UTP 5е одножильный для внутреннего монтажа прокладки интернета

На складе

Доставка по Украине

1 928 — 3 162 грн

от 12 продавцов

2 884 грн

2 403 грн

Купить

Mobiloz — интернет-магазин Мобилоз

Кабель вита пара Hikvision (для внутрішньої прокладки) 24AWG UTP CAT 5E DS-1LN5E-S

Доставка по Украине

5 535 — 6 268.65 грн

от 5 продавцов

5 535 грн

Купить

ЗахідTrade

Кабель вита пара Dahua (для внутрішньої прокладки) UTP CAT5e 305м PFM920I-5EUN

Доставка по Украине

5 330 — 6 035.89 грн

от 4 продавцов

5 330 грн

Купить

ЗахідTrade

Al Кабель витая пара UTP 5е одножильный для внутреннего монтажа прокладки интернета бухта 305 метров под

На складе в г. Киев

Доставка по Украине

3 182 грн

2 324 грн

Купить

Интернет-магазин AntiLoop

Витая пара Одескабель UTP 5Е 4 х 2 х 0. 50 мм² внутренний

На складе

Доставка по Украине

15 грн/м

Купить

Radiomall

Go Кабель витая пара UTP 5е одножильный для внутреннего монтажа прокладки интернета бухта 305 метров под

На складе в г. Киев

Доставка по Украине

3 182 грн

2 312 грн

Купить

Интернет-магазин GiftOne

Витая пара 2 пары для внутренней прокладки Dialan UTP Cat. 5e 2PR Cu 0,48 мм PVC Indoor медная

Доставка из г. Кривой Рог

1 493.61 грн/бухта

Купить

SEC Market — магазин систем безопасности №1

Кабель витая пара UTP Category 5e U/UTP 4х2х24 AWG (0.51) ЗЗЦМ для внутренней прокладки, серый

Доставка из г. Киев

от 11.43 грн/м

от 10.17 грн/м

Купить

МИНЕРАЛ — Интернет магазин

Кабель витая пара UTP Category 5e U/UTP 4х2х24 AWG LSZH (0.51) ЗЗЦМ Для внутренней прокладки, Негорючий

Доставка из г. Киев

от 12.46 грн/м

от 11. 09 грн/м

Купить

МИНЕРАЛ — Интернет магазин

Кабель витая пара КПВЭ-ВП (250) 4*2*0,57 (F/UTP-cat.6) / Для внутренней прокладки / Lan-кабель / ОДЕСКАБЕЛЬ

Доставка из г. Киев

от 25.54 грн/м

от 22.73 грн/м

Купить

МИНЕРАЛ — Интернет магазин

Кабель витая пара Lesko UTP 5е одножильный для внутреннего монтажа прокладки интернета «drop»»Fox-Drop»

На складе

Доставка по Украине

2 403 грн

2 354 грн

Купить

Интернет магазин Fox-drop

Внутренняя витая пара

Включите в вашем браузере JavaScript!

  • Главная
  • Материалы
  • Кабель витая пара
  • Внутренняя витая пара

Сортировкапо возрастанию ценыпо убыванию ценысначала новыепо названию

В наличии

бухта 305 м

Предзаказ

Витая пара UTP Sarmatt cat. 5e 4pair 4*2*0.48 (внутренний)

В наличии

бухта 305 м

Предзаказ

Витая пара, 100%Cu UTP NETLAN cat.5e 4pair 4*2*0.47 (внутренний)

В наличии

бухта 305 м

Предзаказ

Витая пара CADENA UTP cat.5e 4pair 4*2*0.5 100%Cu (24 AWG) (внутренний)

В наличии

бухта 305 м

Предзаказ

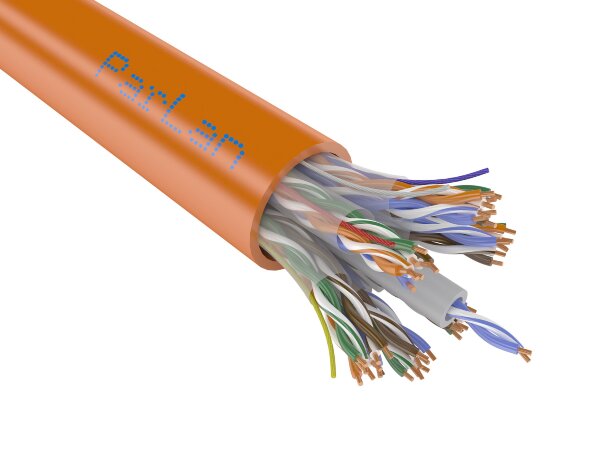

Витая пара UTP ParLan cat.5e 4pair 4*2*0.52 (внутренний)

В наличии

бухта 305 м

Предзаказ

Витая пара KRAULER FTP cat. 5e 4pair 4*2*0.52 (внутренний)

В наличии

бухта 305 м

Предзаказ

Витая пара CADENA UTP cat.5e 4pair 4*2*0.51 LSZH 100%Cu (внутренний)

В наличии

бухта 305 м

Предзаказ

Витая пара KRAULER UTP cat.5e 4pair 4*2*0.50 (внутренний)

В наличии

бухта 305 м

Предзаказ

Витая пара cat.5e 4pair Hyperline UUTP4-C5E-S24-IN-PVC-GY-305 (внутренний)

В наличии

бухта 305 м

Предзаказ

Витая пара CADENA FTP cat.

5e 4pair 4*2*0.51 LSZH 100%Cu (внутренний)

В наличии

бухта 305 м

Предзаказ

Витая пара UTP ParLan cat.5e 4pair 4*2*0.52 LSZH нг(А)-HF (внутренний)

В наличии

бухта 305 м

LSZH

Предзаказ

Витая пара Hyperline UUTP4-C5E-S24-IN-LSZH-OR-305 (внутренний)

В наличии

бухта 305 м

cat.6e

Предзаказ

Витая пара Hikvision UTP cat.6 4pair 4*2*0.53 (DS-1LN6-UE-W) (внутренний)

Online заказ 24 / 7

Быстрая доставка по России

Любые способы оплаты

Специальные условия для монтажных организаций

Прогрессивные и накопительные скидки

Гарантия на всё оборудование

Каталог

Обратный звонок

Запрос успешно отправлен!

Телефон *

Настоящим подтверждаю, что я ознакомлен и согласен с условиями оферты и политики конфиденциальности *

Предзаказ

Предзаказ успешно отправлен!

Телефон *

Настоящим подтверждаю, что я ознакомлен и согласен с условиями оферты и политики конфиденциальности *

Добавить в корзину

Перейти в корзину

Кабель витой пары

— это НЕ все то же самое

Кабели с витой парой существуют уже много десятилетий. Он стал предпочтительным типом кабеля для всех сетевых приложений, начиная с того момента, когда он был впервые представлен в начале 1990-х годов. Первое приложение, использующее кабели с витой парой, было с очень медленным 10Base-T, которое было приложением со скоростью всего 10 Мбит/с. Сегодня приложения для витой пары могут поддерживать высокие скорости до 10 Гбит/с. Таким образом, с таким увеличением скорости сети у вас может возникнуть вопрос: все ли кабели с витой парой одинаковы? Абсолютно нет. Кабели с витой парой могут выглядеть одинаково снаружи оболочки, но внутри есть много внутренних технологий, невидимых для пользователя.

Наиболее распространенная форма кабеля с витой парой обычно состоит из четырех пар. Внутри четыре пары соответствуют общему стандарту цветового кодирования, установленному ANSI/TIA 568.2-D:

Пара 1 — это синий провод, скрученный с бело-синим проводом
Пара 2, — это оранжевый провод, скрученный с бело-оранжевым проводом. провод
Пара 3 – зеленый провод, скрученный с бело-зеленым проводом
Пара 4 – это коричневый провод, скрученный с бело-коричневым проводом.

Но на этом все заканчивается. Но что иногда упускается из виду, так это то, что внутри оболочки кабеля находится множество технологий и инженерных разработок, которые влияют на производительность и скорость передачи данных по сети.

За прошедшие годы появилось множество различных типов кабелей с витой парой. Они доступны и имеют множество различных рейтингов производительности и типов конструкции.

Рейтинг производительности идентифицируются по типам категорий. Первый истинный «класс передачи данных» кабелей на основе витой пары назывался категорией 3. До этого кабельная витая пара любой формы не считалась уровнем передачи данных. На сегодняшний день самой высокой утвержденной категорией кабеля, регулируемой ANSI/TIA, является категория 8. Чем выше категория кабеля, тем лучше его характеристики. Характеристики кабеля отмечены увеличением мегагерцового рейтинга кабеля. Рейтинг в мегагерцах (МГц) определяет, насколько быстро сигнал может передаваться по кабелю и оставаться приемлемым на дальнем конце.

Типы конструкции категорий кабелей могут варьироваться от базовой неэкранированной витой пары (U/UTP) до широкого спектра экранированных конструкций. В то время как неэкранированная витая пара является наиболее часто используемым типом конструкции, устанавливаемой на рынке, существует несколько различных типов экранированной витой пары, которые доступны. Это зависит от того, что существует несколько способов экранирования всего кабеля и отдельных пар.



Существует несколько распространенных типов кабелей с экранированной витой парой, доступных для определенной категории кабелей. Поскольку существует несколько способов «экранирования» кабеля витой пары, вам необходимо понимать обозначения того, как экранирование применяется к кабелю. Экранированный кабель обычно обозначается как (F/UTP), (U/FTP) и (S/FTP). Обратите внимание на «/» в обозначении. С левой стороны косая черта представляет общий экран вокруг 4 витых пар. Справа косая черта обозначает экранирование отдельных пар.

(F/UTP) – относится к 4 неэкранированным витым парам, окруженным каким-либо общим экранированием в оболочке кабеля экранирование в оболочке кабеля
(U/FTP) – относится к 4 индивидуально экранированным парам без общего экрана в оболочке кабеля

как (EMI/RFI), которые могут вызвать помехи в вашей сети. Независимо от типа конструкции кабеля существует множество внутренних факторов, которые контролируют уровень характеристик кабеля. Итак, при всем сказанном: «Какие внутренние кабели используются для достижения этих более высоких стандартов производительности»? Вот некоторые из них:

  • Внутреннее скручивание пар
  • Размер жилы проводника
  • Использование наполнителей или разделителей пар
  • Материалы изоляции и оболочки

Внутреннее скручивание пар Вероятно, все в первую очередь обращают внимание на витые пары. Это представляет собой скручивание 2 проводов вместе для подавления электромагнитных помех (ЭМП) от внешних источников. Обычно, когда сигнал передается по проводу, он начинает ослабевать или затухать, а также начинает генерировать шум. Чтобы лучше убедиться в получении хорошего сигнала на больших расстояниях, инженер будет посылать положительный и отрицательный сигналы одного и того же сигнала каждый по отдельному проводу и скручивать их вместе. Сигнал по-прежнему будет затухать, но любые положительные и отрицательные шумы будут компенсироваться по всей длине кабеля.

При этом, чем выше категория кабеля витой пары, поддерживающая более высокую частоту в мегагерцах, тем туже скручивание пары. Чем больше скручивание пары в кабеле, тем больше положительное влияние на NEXT, измерение электрических перекрестных помех на ближнем конце. Например, кабели категории 3 могут иметь 2 или 3 витка на фут, в то время как кабели категории 6 или 6А могут иметь от 20 до 25 витков на фут в зависимости от пары внутри.

Токопроводящий сердечник – Характеристики кабеля – это больше, чем просто скручивание пар в оболочке кабеля. Размер жилы жилы также сильно влияет на характеристики кабеля. Размер проводников измеряется в калибре, который относится к американскому калибру проводов (AWG). Размер AWG зависит от количества протягиваний провода. Например: провод 28 AWG тоньше, чем провод 22 AWG, потому что он протягивался больше раз, поэтому провода будут тоньше.

Электрическое измерение, на которое больше всего влияет размер жилы проводника, — затухание. Затухание, теперь его часто называют вносимыми потерями, что является измерением сигнала через кабель. Чем толще проводник, тем меньше его сечение и, как правило, меньше потери сигнала. Чем тоньше проводник, тем больше его сечение и, как правило, выше потери сигнала.

Обычно в горизонтальных цельных кабелях категорий 5 и 5e используется проводник 24 AWG. Горизонтальные одножильные кабели категории 6 и категории 6A используют в своей конструкции проводник 23 AWG.

Учитывая все вышесказанное, производители оптоволоконных кабелей должны соблюдать осторожность при определении размеров проводников в своих кабелях. Слишком большой проводник может ухудшить характеристики кабеля. Конечно, мощность сигнала очень хорошая, но из-за того, что внутри кабеля больше меди, измерение NEXT уменьшается, потому что проводники действуют как антенна внутри кабеля, и возникает больше перекрестных помех. Не говоря уже о том, что ненужное использование проводов большего диаметра увеличивает общую стоимость кабеля.

Как видите, это может стать актом балансирования для производителей кабелей при разработке и проектировании кабеля между скручиванием пары и размером жилы проводника. Но производители кабелей нашли способ обойти это, чтобы по-прежнему использовать оба этих метода проектирования кабелей и получать максимальную производительность.

Разделители пар . Еще одна функция повышения производительности, используемая в оптовом кабеле, — это использование некоторой формы разделителя пар. Разделители пар бывают нескольких видов: крестообразный заполнитель в виде буквы «X» или простой ленточный заполнитель. См. изображение ниже. Эти наполнители используются для создания пространства или некоторой формы разделения между четырьмя витыми парами внутри кабеля. Разделение витой пары важно, потому что оно улучшает NEXT, измерение электрических перекрестных помех на ближнем конце кабеля. Это особенно важно для высокоскоростных кабелей передачи данных категории 6 и категории 6A.

Производители обнаружили, что, добавляя наполнитель внутрь кабеля, они по-прежнему могут туго скручивать пары и даже использовать более толстые проводники, сохраняя общие характеристики в соответствии с требованиями к желаемой категории кабеля. Крестообразный заполнитель конструкции «X» чрезвычайно распространен, потому что он одинаково разделяет все четыре витые пары. Ленточный наполнитель используется, если производитель указывает, что он должен иметь барьер только между двумя из четырех витых пар внутри кабеля. Наполнители очень полезны при проектировании кабелей, но негативным фактором при их использовании является то, что они утяжеляют кабель, увеличивая общий диаметр кабеля, а также увеличивают стоимость кабеля за счет дополнительных материалов и времени изготовления.

Материалы изоляции и оболочки . Другой метод проектирования, который необходимо учитывать при производстве высокоскоростных кабелей передачи данных, заключается в использовании материалов изоляции и оболочки. Многие пользователи упускают из виду или не понимают, насколько это важно на самом деле. На самом деле существует несколько критических факторов, связанных с материалами, используемыми при изготовлении «хорошего» кабеля. Это тема, состоящая из двух частей, посвященных характеристикам кабеля и тестированию на безопасность при возгорании.

Характеристики кабеля

Когда речь идет об изоляции и материале оболочки, толщина этих материалов определяет характеристики и гибкость кабеля. Если изоляционные материалы слишком тонкие, это означает, что проводники расположены ближе друг к другу, что может повлиять на СЛЕДУЮЩЕЕ измерение перекрестных помех в кабеле. Если изоляция слишком толстая, это снижает гибкость кабеля, а также увеличивает его стоимость и размер. Что касается оболочки кабеля, это также верно, за одним исключением. Оптовые кабели категории 6A обычно имеют очень толстую оболочку или кабельную оболочку необычной формы. Это намеренно создает дополнительное расстояние, когда один кабель находится рядом с другим. Поскольку категория 6A связана с ANEXT, выравниванием перекрестных помех на ближнем конце, шумы за пределами производителей кабелей будут «нарастать» или делать оболочки более толстыми для достижения такого уровня производительности.

Безопасность при испытаниях на сжигание

Когда речь заходит о кабелях типа витая пара для передачи данных, все обычно думают только о характеристиках кабеля. Также необходимо учитывать фактор безопасности. Каждый кабель для передачи данных с витой парой изготавливается и проектируется для конкретной установки. Это означает, что кабель может быть установлен на законных основаниях в соответствии с местными строительными и противопожарными нормами в пределах юрисдикции. Это может быть очень сложная тема. Но здесь важен тип компаундов, используемых при изготовлении изоляции и кожухов. В зависимости от типа испытания на сжигание, которому должен соответствовать кабель, составы могут быть очень дорогими.

Например, для кабеля с витой парой, проложенного в воздушном пространстве над головой, обычно требуется кабель, предназначенный для помещений. Кабель с витой парой, который соответствует классу «пленум», должен использовать некоторые очень специфические и дорогие соединения. Одним из таких соединений, используемых для изоляции камерного кабеля, является ФЭП, фторированный этиленпропиленовый материал. Этот материал очень дорогой и может сильно повлиять на окончательную стоимость кабеля, поэтому производители стараются использовать достаточное количество этого материала, чтобы оставаться конкурентоспособными, но при этом соответствовать и проходить строгие испытания на сжигание, сохраняя при этом характеристики кабеля.

Таким образом, между достижением желаемых характеристик кабеля и испытанием на возгорание толщина изоляции и оболочки кабеля может стать очень важной и стать балансирующим действием в общем окончательном проектировании и производстве кабеля.

Наконец, как вы, вероятно, видите, Разработка кабеля для передачи данных с рейтингом категории — это не просто помещение нескольких витых пар в оболочку кабеля. В кабеле используется множество внутренних инженерных разработок для достижения определенной производительности при сохранении желаемой стоимости и возможности пройти любые необходимые испытания, имея при этом продукт, принятый в отрасли. Во многих случаях, когда производители разрабатывают кабель, они одновременно исправляют или улучшают одну функцию и нарушают или препятствуют другой необходимой функции кабеля. Создано так много прототипов кабелей, а также проведено множество испытаний, чтобы сделать кабель с хорошими характеристиками. Надеюсь, это даст вам некоторое представление о том, что нужно для изготовления оптоволоконных кабелей, когда вы сделаете следующую покупку.

Об авторе

Стив Молек

Инженер по продукту

Стив Молек имеет 27-летний опыт работы в области кабельных систем и систем передачи данных. Он начал свою карьеру в качестве представителя службы технической поддержки, а сейчас работает инженером проекта в Black Box. В качестве инженера по продукту его основной задачей является оценка и тестирование всех новых кабельных и сетевых продуктов, которые продает Black Box, а также обучение нашей внутренней технической поддержки и отделов продаж. Стив также работает напрямую с нашими отечественными и международными OEM-поставщиками, а также с несколькими признанными на национальном уровне сторонними испытательными лабораториями. Стив имеет степень бакалавра. степень в области математики и компьютерных наук Калифорнийского университета Пенсильвании и степень магистра делового администрирования Университета Уэйнсбурга.

Экранированная витая пара во внутренней проводке

зигзагфлюкс
Член

#1
