Виды электрических розеток - подробный обзор

Огромное разнообразие выпускаемых в настоящее время розеток обусловлено многозадачностью этих элементов электрической сети. Конкретные условия их применения диктуют определенные требования, предъявляемые не только к их внешнему виду, но и функциональным параметрам. В данной статье максимально подробно описываются все существующие на сегодняшний день виды розеток, изучив особенности которых вы получите исчерпывающую информацию, касающуюся конструктивных отличий и принципов работы устройств, предназначенных для штепсельного соединения.

Разновидности разъемов розеток

В зависимости от страны, в которой законодательно закреплены те или иные стандарты, розетки отличаются по количеству контактных элементов, а также их формам и размерам. При этом каждое устройство имеет буквенное обозначение, утвержденное в конце прошлого столетия министерством торговли США. Предложенная американцами классификация была одобрена другими странами, и в настоящее время действует во всем мире:

Тип A

A – стандарт, который в свое время был повсеместно распространен на территории Северной Америки. Вслед за США его стали использовать в 38 странах. Данный тип представляет собой два незаземленных плоских контакта, расположенных параллельно. Заземляющий элемент в данном случае не предусмотрен. Сегодня такие устройства до сих пор можно увидеть во многих старых зданиях, поскольку все они совместимы с современным типом вилок. Определенные отличия имеет японский стандарт, предусматривающий дополнительные требования к параметрам корпусов изделий.

Тип B

B – усовершенствованный вариант американского стандарта, дополненный в нижней части конструкции длинным круглым контактом, обеспечивающим заземление. Помимо США, такие виды электрических розеток применяются в Канаде и Мексике. Кроме того, они встречаются в ряде стран Южной Америки, включая Колумбию, Эквадор и Венесуэлу.

Тип C

C – наиболее распространенный на территории Европы стандарт. Так называемая евророзетка, состоящая из двух круглых контактов, используется, в том числе, в СНГ, а также на Ближнем Востоке и в большинстве стран африканского континента. Заземление в данной конструкции отсутствует. В Российской Федерации размеры и требования по безопасности, предъявляемые к таким изделиям, определены ГОСТом 7396.

Тип D

D – устаревший стандарт, ранее применяемый англичанами на территориях, относившихся к Британской Империи. На данный момент розетки с тремя круглыми контактами, расположенными по вершинам треугольника, преимущественно используются в Индии, а также встречаются в старых домах других стран, где к обустройству линий электроснабжения в свое время приложили руку англичане.

Тип E

E – современный французский стандарт, отличающийся от типа C наличием заземляющего контакта, который размещен в верхней части устройства. Подобные элементы электросети также применяются в Бельгии и Польше. В свое время они были введены на территории бывшей Чехословакии.

Тип F

F – европейский стандарт в виде конструкции из двух круглых контактов, дополненной сверху и снизу заземляющими скобами. Изначально такие устройства появились в Германии и начали использоваться для переменного тока. Данные типы розеток и вилок также называют «Schuko», что является сокращением от немецкого Schutzkontakt, в дословном переводе означающего «защитный контакт». Изделия вполне совместимы с вилками российского и советского производства.

Тип G

G – британский стандарт, предусматривающий наличие предохранителя, находящегося внутри вилки. Устройство состоит из трех плоских контактов, два из которых расположены снизу, а один – в верхней части. Допускается подключение евровилок посредством специального переходника, в который также должен быть встроен предохранитель. Данный тип элементов электросети поддерживается в Ирландии, а также на территориях некоторых государств, некогда являвшихся британскими колониями.

Тип H

H – израильский стандарт, представляющий собой три круглых контакта (до 1989 года использовались плоские элементы), образующих своим расположением латинскую букву Y. Данный тип подключения к электрической сети является уникальным, поскольку применяется исключительно в Израиле. Другие виды розеток и вилок с ним абсолютно несовместимы.

Тип I

I – стандарт, распространенный в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий вертикально расположен снизу и является заземляющим элементом. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.

Тип J

J – швейцарский стандарт, имеющий определенную схожесть с типом C, но при этом отличающийся наличием заземляющего контакта, отведенного в сторону. При подключении евровилок нет необходимости использовать переходники.

Тип K

К – датский стандарт, единственным отличием которого от французского типа является место расположения заземляющего контакта, установленного непосредственно в вилке, а не в конструкции розетки.

Тип L

L – итальянский стандарт, предполагающий совместимость с евровилками типа С. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.

В некоторых случаях старые британские образцы, до сих пор применяемые в Южной Африке, могут обозначаться буквой М.

Технические характеристики розеток: напряжение и частота

Согласно европейским стандартам показатели напряжения в электросети обычно составляют 220-240 или 380В. Розетки, рассчитанные на 220 Вольт, обычно используют для подключения различных электрических приборов, мощность которых не превышает 3,5 кВт. Данное ограничение обусловлено неспособностью стандартных устройств, предназначенных для маломощной бытовой техники, справляться с силой тока, выходящей за пределы 16А.

Для более мощных электрических приборов рекомендуется использовать промышленные трехфазные розетки, в отношении которых допустимая сила тока составляет 32А. Такие изделия рассчитаны на напряжение 380В.

Кроме того, для разных видов розеток предусмотрена определенная частота переменного тока, показатели которой составляют 50 либо 60 Гц. Наиболее распространенный европейский стандарт, в том числе применяемый в России, рассчитан на первый вариант.

Какие бывают розетки по способу монтажа

По способу установки электрические розетки можно разделить на три основные категории. Вариант исполнения корпуса в данном случае зависит от типа проводки.

Встроенные розетки

Встроенные изделия предполагают установку колодки, на которой расположены контакты, в специальную коробку (подрозетник), скрытую в стене. В итоге в пределах видимости находится только защитный корпус устройства, слегка выступающий над поверхностью. Для электросетей, имеющих заземление, используются розетки, оснащенные дополнительными заземляющими контактами.

Накладные розетки

В случаях с наружной прокладкой проводки устанавливаются накладные конструкции, фиксируемые на поверхности стены. Контактные элементы находятся под корпусом изделия, полностью скрывающим разъем.

Существуют достаточно оригинальные виды электрических розеток накладного типа, монтаж которых заключается в закреплении устройства на плинтусе, скрывающем проложенную под ним проводку. В России они не пользуются особой популярностью, поскольку совершенно не гармонируют с современными интерьерами, а также часто ломаются в результате механических воздействий.

Переносные розетки

Переносные розетки зачастую укомплектованы шнуром с вилкой, что позволяет использовать их в качестве удлинителей. Однако встречаются также модели без шнура, подсоединяемые непосредственно к кабелю, выведенному из стены. В процессе монтажа необходимо разделить устройство на две части, ослабив конструкционные шурупы, после чего зачистить контакты и вставить их в зажимные клеммы. Некоторые переносные изделия оснащены кнопкой включения питания, а также отображающим рабочий режим индикатором.

Количество используемых розеток в модульном блоке

Двойная розетка

Устройство, в котором предусмотрено наличие двух электрических точек, позволяет одновременно подключить к сети разные приборы. Основанием такого изделия является колодка, выполненная в соответствии со стандартными размерами, благодаря чему не требуется установка дополнительного подрозетника. Конструктивно отличия типов блоков розеток заключаются исключительно в количестве посадочных мест. Внутреннее пространство корпуса разделено на терминалы, в каждом из которых расположены контакты и клеммы.

Тройная розетка

В случаях с открытой проводкой для крепления розеточного блока, рассчитанного на три энергопотребителя, рекомендуется использовать накладную колодку.

Для закрытой электропороводки используется рамка с соотвествующим количеством секций. В каждую секцию можно вставить розетку, в результате получится блок состоящий из трех розеток.

Четверная розетка

Для установки четырех и более точек в большинстве случаев применяются соединенные в единую систему одногнездовые устройства. Для монтажа используется рамка с соответсвующим количеством секций.

Розетки с дополнительными функциями

Существуют модели розеток, в которых помимо основных компонентов, установлены специальные электронные или механические комплектующие, на которые возлагаются определенные функции. Разные типы электрических розеток могут иметь определенные особенности, которые мы далее рассмотрим.

Розетки со встроенным УЗО

Конструкции со встроенным УЗО предназначены для подключения мощных электрических приборов. Преимущественно их устанавливают в санузлах, поскольку при повышенном уровне влажности в помещении возрастает степень риска поражения током. Благодаря устройству защитного отключения в момент утечки срабатывает встроенное реле, своевременно размыкающее входные контакты. Это позволяет не только предотвратить поломку электроприбора, но не допустить причинения вреда здоровью человека.

Розетки со шторками

Модели со шторками, которые в быту часто называют «розетками с защитой от детей», оснащены специальными панелями, скрывающими входные гнезда. Доступ к контактам в данном случае возможен только в момент вхождения вилки в отверстия. По сути, задача шторок заключается в предотвращении попадания в розетку любых посторонних предметов. Это идеальный вариант для детской комнаты.

Розетки с крышками

Розетки с крышками преимущественно используются в помещениях с повышенной влажностью. При этом защитные элементы предотвращают не только попадание воды, но и пыли внутрь устройства. Дополнительные механизмы крепятся при помощи специальных захватов и винтов.

Розетки с таймером

Модель с таймером дает возможность пользователю самостоятельно задать временной период, по истечении которого подача электропитания к прибору будет прекращена. Такие виды розеток достаточно удобно использовать при эксплуатации обогревателей, не оснащенных собственной системой автоматического отключения.



Розетки с электросчетчиком

Конструкции, оборудованные встроенным счетчиком электричества, дают возможность контролировать расход потребляемой энергии тем или иным бытовым прибором. Имеющийся на корпусе индикатор меняет свой цвет, исходя из мощности подключенного устройства.

Розетки с выталкивателем вилки

Модель с выталкивателем вилки – отличный вариант для тех, у кого розетка недостаточно прочно зафиксирована в подрозетнике. Наличие дополнительного механизма позволяет максимально аккуратно вытаскивать вилку, не прикладывая особых усилий.

Розетки с подсветкой

Розетка с подсветкой, рассчитанная на использование в условиях недостаточной видимости. Позволяет даже в полной темноте быстро найти место, куда необходимо подключить тот или иной электрический прибор.

Розетки с USB выходом

Изделия, оснащенные USB выходом. Это современные модели розеток, с помощью которых в любой момент можно подзарядить мобильный телефон, фотоаппарат или другое устройство.

Розетка с модулем WiFi

Электрическая розетка со встроенным модулем WiFi позволяет осуществлять управление используемыми в доме приборами посредством смартфона или планшета. Внутри такого устройства расположен регулируемый на расстоянии микропроцессор, который отвечает за подачу электроэнергии.

Розетки специального назначения

Существуют розетки, предназначенные для строго определенных целей и конструктивно отличающиеся от обычных устройств. К ним относятся:

Проходные розетки, которые являются промежуточными элементами в электроцепи. В данном случае к контактам подсоединяется силовой провод, который на этом не заканчивается, а направляется к следующему устройству. Такие виды электрических розеток применяются, как правило, при бескоробочном способе разведения проводки.

Щитовые розекти, предназначенные для использования в распределительных щитках и устанавливаемые с помощью специальных металлических планок, оснащенных защелкивающимися механизмами.

Антенная розетка, оборудованная специальным разъемом, совместимым с наконечником кабеля телевизионной антенны.

Розетка, предназначенная для подключения к интернету, которая также может обеспечивать соединение нескольких взаимодействующих друг с другом компьютеров. Отличается от других типов устройств количеством контактов и строением гнезда для кабельного наконечника.

Защитные свойства различных розеток

Степень защиты разных типов розеток от прикосновений, а также попадания определенных частей твердых тел, частичек пыли и влаги, обозначается маркировкой IP, где первая цифра соответствуют следующим показателям:

  • 0 – полное отсутствие защитных функций при открытом доступе к узлам оборудования;
  • 1 – ограничивается проникновение крупных твердых тел с размерами более 5 см. Не предполагается защита от прикосновения пальцев;
  • 2 – обеспечивается защита для пальцев рук, а также исключается попадание предмета размером от 1,25 см;
  • 3 – узлы устройства защищены от возможного контакта с электроинструментом и другими посторонними предметами, размер которых превышает 2,5 мм;
  • 4 – указывает на наличие защиты, предотвращающей попадание твердых частиц, имеющих размеры более 1 мм;
  • 5 – свидетельствует о частичной защите от пыли;
  • 6 – наиболее высокая степень защиты от попадания любых посторонних предметов, включая микроскопические частицы пыли.

Вторая цифра маркировки говорит о степени защиты устройства от воздействия влаги. «0» в данном случае также указывает на абсолютную незащищенность узлов оборудования. Другие обозначения можно рассматривать на следующих примерах:

  • 1 – вертикально падающие капли при попадании на оболочку не вызовут замыкания;
  • 2 – каплям, упавшим вертикально под углом не более 15 градусов, не удастся преодолеть оболочку;
  • 3 – защита предотвращает замыкание даже в тех случаях, когда капли воды падают под углом 60 градусов;
  • 4 – узлы оборудования надежно защищены от влаги, вне зависимости от направления движения брызг;
  • 5 – допускается попадание водной струи, не находящейся под давлением. Имеющие подобное обозначение устройства можно регулярно мыть;
  • 6 – оборудование способно выдерживать достаточно мощные направленные потоки воды;
  • 7 – допускается кратковременное погружение устройства в воду на глубину не более 1 метра;
  • 8 – разрешено погружение на значительную глубину;
  • 9 – абсолютная герметичность позволяет оборудованию функционировать под водой с неограниченной продолжительностью.

Маркировка стандарта «NEMA» используется для типов электрических розеток, произведенных в США и прошедших соответствующую сертификацию. Ниже указаны области использования устройств с различными показателями «NEMA»:

  • 1 – изделия предназначены для установки в бытовых и административных помещениях и предусматривают защиту от попадания грязи;
  • 2 – рассчитаны на бытовые помещения, где существует вероятность попадания влаги в минимальных количествах;
  • 3 – устройства, применяемые снаружи зданий в условиях повышенного пылеобразования, а также атмосферных осадков. Дополнительными характеристиками обладают модели «3R» и «3S»;
  • 4 и 4X – оборудование, способное противостоять разбрызгиваемой в результате движения автотранспорта грязи, а также устойчивое к агрессивным погодным условиям;
  • 6 и 6P – защитные функции обеспечивает герметичный корпус, благодаря которому устройство может находиться под водой на относительно небольшой глубине;
  • 11 – изделия преимущественно используются в местах, где постоянно происходят коррозийные процессы;
  • 12 и 12К – рассчитаны на помещения с повышенным уровнем пылеобразования;
  • 13 – отличаются особой стойкостью различным видам загрязнений, включая маслянистые вещества.

Существуют также другие виды маркировок, которыми, например, обозначается степень прочности корпуса изделия. Однако рассматривать данный показатель в отношении обычной бытовой розетки не имеет смысла.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

srbu.ru

внешние и внутренние типы электророзеток, монтажные работы и подключение к электросети

Розетки предназначены для подключения к электросети различных приборов. В быту используют разъемы для подключения антенных кабелей, телефонов и прочего низкоточного оборудования. Для изготовления устройств производители используют бронзу, латунь и другие материалы. Наиболее распространенными являются латунные розетки. Перед их установкой специалисты советуют ознакомиться с техническими характеристиками и дополнительными функциями.

Защитные свойства и особенности

На современном рынке можно встретить много электророзеток, которые обладают разной степенью защиты IP. International Protectoin Marking в переводе с английского — международные коды защиты. Значение IP показывает степень защиты изделия от воздействия пыли и влаги.

Чтобы эксплуатировать розетки в разных условиях, их производят в корпусах со следующими степенями IP:

  1. Класс 20. Изделие можно монтировать в помещениях с нормальными условиями, где зимой включается котел.
  2. Классы 21 и 22. Устанавливаются в неотапливаемых помещениях, на улице под навесом.
  3. Классы 43 и 44. Изделия с высокой степенью защиты от влаги эксплуатируются вблизи от источников воды.
  4. Классы 54 и 55. Монтируются под открытым небом.

В современных бытовых условиях пользователи часто используют электророзетки, которые управляются с мобильного телефона. «Умный разъем» позволяет удаленно включать/выключать камин, утюг, телевизор и прочее оборудование. Другие конструктивные особенности изделий:

  1. наличие usb порта;
  2. одновременное выполнение функций выключателя и розетки;
  3. наличие крышки.

По напряжению разъемы могут использоваться в однофазной сети с напряжением 220−240 В. Япония и США, в отличие от Европы и стран постсоветского пространства, придерживается стандартов в 100−127 В. Некоторые модели применяют в трехфазной сети с напряжением в 380 В.

В России чаще устанавливают однофазные розетки для сети 220 В, которые могут пропускать через себя ток следующих величин:

  1. стандартные рассчитаны на 10−16 А;
  2. для бытовых устройств высокой мощности подходят разъемы с силой тока более 32 А.

Типы изделий

Электророзетки, которые эксплуатируются в сети с напряжением 220 В, классифицируются на 4 типа:

  1. Советские. Разъемы старого образца, которые имеют плохой контакт из-за мягкой посадки вилки.
  2. Европейские. Обладают глубоким посадочным местом и круглым отверстием для вилки. Минус — тугая посадка, что затрудняет демонтировать вилку.
  3. Американские. Имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостаток — плохой контакт.
  4. Универсальные. Обеспечивают возможность включить в нее американскую и европейскую вилки. Используются для импортного электрического оборудования.

Чтобы процесс эксплуатации электроприборов высокой мощности был безопасным для пользователя, специалисты советуют покупать розетки с заземляющим контактом. Предварительно необходимо выяснить, есть ли заземление в квартире, доме, офисе. Если на объекте не предусмотрен в разводке 3-й провод, надобность в разъеме с заземлением отпадает.

Для эксплуатации маломощных приборов можно воспользоваться розеткой без заземления. Специалисты считают, что отсутствие преднамеренного электрического соединения не сказывается на защите прибора, в отличие от безопасности потребителя. Если в доме есть бытовая техника, которая потребляет мощность в 300 Вт, лучше установить розетку с заземлением.

На различных объектах устанавливают внутренние и внешние электрические розетки. Для обустройства скрытой электропроводки подходят встраиваемые модели, а для наружной — накладные. Встраиваемая либо внутренняя розетка предусматривает укладку и место подключения проводков в стене. Её используют при обустройстве скрытой и наружной проводки. Дополнительно монтируется скрытый подрозетник. К этой категории специалисты относят выдвижные модели. Их монтируют в столешницы.

Накладные розетки легко устанавливаются, так как не требуют монтажа подрозетника. Их монтируют в стену, предварительно сделав в ней 2 маленьких отверстия для дюбелей с пробкой. Минус накладного устройства заключается в большом выступе от стены.

Дополнительная функциональность

С учетом дополнительных функций на рынке можно купить разъемы с разными возможностями. Розетка для защиты от детей при нажиме вилкой сдвигается в сторону. Влагозащитная rozetka ssd укомплектована крышкой. Изделие монтируется на улице, в ванной, так как крышка надежно защищает контакты от попадания воды.

Для автоматического управления предусмотрены разъемы с таймером двух видов:

  1. суточным — программирование работы розетки на 24 часа;
  2. недельным — программирование работы на неделю.

Чтобы включать/выключать потребитель, подсоединенный к разъему, предусмотрены модели с выключателем. Для них характерен продолжительный эксплуатационный срок. К другим усовершенствованиям специалисты относят розетки с подсветкой. Они служат маячками в темное время суток.

Мощность потребителей

Розетки электрические внутренние и внешние бывают специального назначения. На основе этого критерия принята классификация разъемов на следующие типы: для мощных потребителей продолжительной работы, а также монтируемые в щиток. К первой группе относят разъемы, в которые можно включить варочные панели и прочее подобное оборудование. Устройства потребляют значительную мощность и требуют заземления.

Во вторую группу входят розетки, которые устанавливаются в щиток на рейку. Их назначение — подключение потребителей, расположенных вблизи от электрощитов. Такие разъемы считаются оптимальным решением для включения в электросеть мощных приборов.

Отличие розеток этих двух групп в мощности, рассчитанной на работу с определенной силой тока. Поэтому на разъемах указывается маркировка с одной либо двумя цифрами и буквой А (значение силы тока). Бытовые розетки рассчитаны на 16А.

В основе другой классификации лежит количество одновременно подсоединяемых к разъему потребителей:

  1. одинарные;
  2. двойные;
  3. тройные.

Специалисты различают слаботочные розетки, которые применяются в быту отдельно для телефона, телевизора, интернета.

Монтажные работы

Внутренняя розетка также называется одиночной. Её монтаж легко осуществляется своими руками. Для этого потребуется перфоратор, с помощью которого подготавливают в стене штробы и отверстие для подрозетника. Если монтажные работы выполняются в доме с разведенной электропроводкой, рекомендуется отключить автомат в распределительном щитке.

Затем проверяют наличие тока в месте монтажа розетки. Для этого используется индикаторная отвертка. Чтобы утопить разъем в стену, монтируется пластиковая коробка. Специалисты советуют отдавать предпочтение коробкам, соответствующим новым стандартам.

Металлические подрозетники — проводники тока, которые плохо фиксируются. Это в последующем может привести к разбалтыванию корпуса и поломке. Установка пластиковой коробки в несущей стене требует применения алебастра. Предварительно штроба смачивается водой, затем раствором алебастра фиксируется короб.

Если заменить смесь саморезами, может пострадать надежность установки. В конце монтажных работ необходимо вставить под розетку электрические жилы. На следующем этапе устанавливается корпус. Для этого зачищают жилы электропроводки от изоляции ножом. Контакты фиксируются в корпусе.

Чтобы закрепить конструкцию, потребуется 5 винтов:

  1. боковые — для распоров лапок;
  2. в центре — под заземление;
  3. справа и слева — для фазы/нуля.

Ослабляют 3 центральных винта, вставляя оголенные жилы, затягивая отверткой. Фаза подключается к отверстию слева, а ноль — к отверстию справа. Устройство фиксируется в подрозетнике. Лапки необходимо распереть при помощи боковых винтов.

Чтобы крепление было надежным, при выборе разъемов лучше отдавать предпочтение изделиям с лапками и 2-мя зубчиками. Лапки заменяют накладным корпусом, который фиксируется с двух сторон саморезами. Затем устройство «прячут» в стене, используя декоративную окантовку, подтягивая винтики до упора. Жилы нужно затянуть хорошо, в противном случае постепенное плавление корпуса, спровоцированное нагревом, приведет к возгоранию.

Установка тройных устройств

Чтобы смонтировать тройную розетку, учитывается расположение составных элементов устройства на одном уровне. Особое внимание уделяется безопасности, так как на электропроводку будет оказываться тройная нагрузка. По стандарту разъемы монтируют от пола на высоте более 25 см.

Установка выполняется в местах расположения устройств одиночного вида. Допускается монтаж на новом месте. Для этого выполняют следующие действия:

  1. Разметка. С помощью строительного уровня проводят горизонтальную линию, отмечают центры розеток с учетом расстояния между ними. При этом от центра первого разъема отмеряют ½ ширины накладки, рассчитанной на подрозетник. Аналогичным способом определяют центр оставшихся розеток.
  2. Установка подрозетника. Для тройных розеток выбирают одиночный короб. Он представлен в виде блока с тремя гнездами, расположенными на одном каркасе. Если монтируют 3 отдельные розетки, используя параллельное соединение, лучше устанавливать одинарные короба. Их монтаж идентичен установке аналогичных моделей для одинарной розетки.
  3. Разводка проводов. Чтобы подключить тройное устройство, из щитка к каждой проводке подводят по 2 провода от жил, которые подойдут на 2 и 3 розетки. С помощью индикаторной отвертки определяют ноль и фазу. Отключается электропитание. Провода скручивают, прикручивая их винтами.
  4. После первой скрутки провода кидают на второе устройство. Процедура выполняется через заднюю крышку, заводя провод в коробку. По аналогичной схеме выполняют работу с третьей розеткой.
  5. Фиксация подрозетников. Отверстия в стене смазывают раствором алебастра. Коробки вставляют на место. Если они проваливаются, добавляется раствор, а если выпирают — пристукивают молотком.
  6. Подключение розеток. Провода подсоединяют к соответствующим зажимам, плотно прижав винтами либо клеммами. Их скручивают внутри коробки, монтируя центральную часть. Чтобы выровнять всю конструкцию, пристукивают корпус. После чего устанавливают декоративные накладки.

Если монтаж завершен, включается автомат. Для проверки работоспособности розеток подключается штепсельная вилка настольной лампы. По аналогичной схеме монтируют 4-местные разъемы. Если розетки подключаются последовательно, используется шлейф. Такие устройства не рекомендуется применять под приборы, которые потребляют значительное количество электроэнергии.

Гипсокартонные стены

В закрытых зданиях разного предназначения межкомнатные перегородки можно выполнять из гипсокартона. Под ним легко спрятать розетки. Но так как гипсокартон считается возгораемым материалом, коробки под разъемы выбирают по правилам пожаробезопасности.

Специалисты советуют покупать устройства, выполненные из самозатухающей пластмассы. Подрозетники должны иметь специальные крепежи, которые обеспечивают максимальную фиксацию устройств к гипсокартону. Монтажные работы начинаются с выполнения отверстий в гипсокартоне.

Для этого понадобится соответствующая корона. Её подбирают с учетом наружных параметров короба. Перед сверлением проверяют наличие либо отсутствие профиля, используя обычный магнит. Через отверстие протягивают провода, которые необходимо пропустить в коробку от розетки.

Устройство потребуется утопить в отверстии, зажав крепежными элементами. Дополнительное крепление обеспечивается раствором. Затем присоединяется электрокабель, и устанавливается сердцевина. Монтаж разъемов может осуществляться разными методами. Но все они обеспечивают максимально безопасную и бесперебойную работу приборов.

rusenergetics.ru

внутренние и наружные, с таймером, заземлением и встроенным УЗО. Безопасность розеток для детей

Еще совсем недавно – всего 150 лет назад — электроэнергию использовали только для освещения домовладений и улиц, но за этот период появилось огромное разнообразие электрических приборов, применение которых существенно упростило жизнь современного человека. Проблема в те времена состояла в невозможности прямого подключения приборов к источнику тока. Решение было найдено в 1904 году, когда американцу Харви Хьюбелу был выдан патент на изготовление розеток.

Первым образцом стала совершенно примитивная розетка-адаптер. Она вместо лампы вкручивалась в патрон и по сути представляла собой некий переходник. На сегодняшний день придумано множество разновидностей электрических розеток.

Розетка является своеобразным переходным устройством, посредством которого электрическая энергия передается от вырабатывающего ее центра до конечного потребителя. В этой передающей цепочке розетка является последним звеном, выбору которого, как и предыдущим звеньям, следует уделять большое внимание. Основной функцией розеток является качественное и безопасное замыкание контактов с пропуском электрического тока в электроприборы. Кроме того, это устройство является хотя и небольшой, но тем не менее значимой частью интерьера – поэтому оно должно не только исправно работать, но и отличаться привлекательным дизайном. В настоящее время рынок представляет широчайший выбор отечественных и зарубежных изделий на вкус любого покупателя.

Внутренние розетки

Иначе их называют розетками скрытой установки. Эти устройства предназначаются для скрытой проводки, при которой она находится внутри стены. В стену встроена и электрическая часть розетки. Именно эта разновидность устанавливается в квартирах. Вне стены остается лицевая панель, на которой проделаны отверстия для штырьков вилки. Внутренние розетки устанавливаются в стенах из самых разных материалов: бетонных, кирпичных, обшитых гипсокартоном, отделанных разными панелями. Их отличием от накладных приборов является крепление не на стенную поверхность, а к так называемому подрозетнику (или установочной коробке), которая прочно зафиксирована внутри стены. Конкретный вид установочной коробки и способ крепления определяются в зависимости от материала стены.

При установке в полых конструкциях (перегородках или стенах на основе гипсокартона, деревянных или пластиковых панелей) используются особые установочные коробки по гипсокартону.

Для стен из бетона или кирпича, гипсолитовых перегородок применяются коробки по бетону. Их крепление осуществляется внутри гипсовым или алебастровым раствором.

Выбирая такие розетки, надо учитывать, что размер отверстий используемых в российских условиях розеток меньше, чем у европейских моделей.

  • Диаметр штырька вилки отечественного производства составляет 4 мм, а ее зарубежного аналога – 4,8 мм.
  • У импортных образцов немного больше и расстояние между штырьками.
  • Российские розетки производятся в расчете на силу тока 10 или 6,3А, в то время как иностранные – на 16 или 10А (значение токового номинала, как правило, указывается на обратной стороне прибора).

При выборе розетки не следует пытаться экономить и приобретать бюджетные образцы с рабочим корпусом на основе пластмассы и силовыми контактами из фольги.

Рабочий корпус качественного изделия изготавливается из керамики или особых негорючих материалов, а рабочие контакты должны плотно подпружиненно располагаться в корпусе или иметь обжимающие кольца. При выдергивании вилки электрического прибора она должна выходить с некоторым усилием, но все же достаточно легко.

Внешние электрические розетки

Установка обычной домашней розетки в гараже, на улице, в саду или огороде не просто неразумна, но и представляет существенную опасность. Агрессивная внешняя среда день за днем выводит прибор из строя. В таких случаях целесообразна установка внешних розеток, или розеток открытой установки.

Такие приборы используются в случае расположения проводов поверх стен (открытой электропроводки). Чаще всего их применяют в деревянных загородных домах. Крепление осуществляется непосредственно на стену с предварительной установкой подложки. Есть варианты выполненных в цельном корпусе электрических розеток внешнего типа, соответствующих конкретному классу электрической защиты.

Отличием наружных розеток от домашних является повышенный уровень защиты (IP 55) и наличие защитной крышки. Такие устройства не испортятся под воздействием дождевой воды, снега, прямых солнечных лучей или ветра.

Использование розеток открытой установки обеспечивает удобство, делая возможным подключение различной техники на определенном (не очень большом) расстоянии от дома.

Разновидности розеток

Розетка с таймером

Назначением оснащенных таймером устройств является максимальное обеспечение безопасности людей и дома. Функцией встроенного таймера является регулирование сигналов включения и отключения. Можно самостоятельно установить время работы розетки, по прошествии которого происходит автоматическое обесточивание электроприбора. Пользуясь таким устройством, можно, например, запланировать включение телевизора к началу любимого сериала. Сегодня есть возможность приобретения моделей с электронными таймерами.

Розетка с заземлением

Такие розетки применяются для трехконтактных проводок (фаза, ноль, заземление). Они подходят для использования в домах, в которых предусмотрено заземление. Отличительной чертой этих устройств является высокий уровень безопасности в полном соответствии с принятыми нормами.

В этой разновидности розеток в средней части устроено цилиндрическое углубление. Внутри него имеются предназначенные для штырьков вилки специальные отверстия, по бокам располагаются контакты прямого заземления. Силовые розетки сделаны таким образом, что в результате непосредственного подключения вилки сначала осуществляется контакт с заземлением и только затем соединяются силовые контакты.

Розетка с УЗО

Эти модели оснащены устройством защитного отключения, или УЗО. Они обеспечивают безопасность людей в помещениях, отличающихся повышенной влажностью, где во время пользования электрическими приборами есть вероятность получить удар током – например, в ванных комнатах. Высокий уровень влажности делает действующий электроприбор потенциальным источником опасности в случае его контакта с водой. При пользовании розеткой с УЗО утечка тока немедленно фиксируется встроенным в него датчиком, и происходит самопроизвольное отключение прибора еще до того, как электрический ток с дойдет до пользователя. Обесточивание розетки происходит и в случае короткого замыкания или повреждения изоляции.

Универсальная розетка

Поскольку в домах используются электроприборы самого разного типа, можно приобрести универсальные модели с розетками для разных типов вилок. В устройство входят отличающиеся один от другого разъемы, подходящие для подключения любых электроприборов.

Розетки с винтовым зажимом и без него

Такие модели обеспечивают надежность соединения розетки с проводкой с помощью особого винта. Во время установки контакты провода размещаются между двумя пластинами, после чего пластины соединяются с помощью винта.

При покупке устройства без винтового зажима провод вставляется в расширяемое контактное отверстие. С помощью клавиши осуществляется сжатие и разжатие отверстия. Наличие винтового зажима обеспечивает большую надежность контакта. Это обусловлено тем, что алюминиевые провода, которые используются в проводке, с течением времени сплющиваются вследствие зажатия клавишей, что приводит к ослаблению контакта. В таком случае винтовой зажим делает возможным прочное подкручивание винта для обеспечения надежного контакта.

Розетки с защитой от детей

Чтобы обезопасить живущих в доме маленьких детей, целесообразно вместо обычных розеток использовать модели с особыми защитными шторками. Они открываются только в том случае, когда внутрь розетки одновременно вводится пара контактных металлических штырьков вилки. Есть несколько видов розеток, отличающихся по типу открывания: одни раздвигаются при круговом движении вилки, другие – при движении вверх, третьи – в результате определенного усилия.

sekretystroyki.ru

плюсы и минусы, правила подключения

Подключение приборов к сети зачастую осуществляется при помощи электророзетки скрытой установки, но не всегда это возможно. Иногда установить стандартную точку подключения оказывается невозможным, например, в гараже или теплице. Как сделать доступ к электричеству в этом случае? Очень просто – устанавливается розетка наружная. Для ее монтажа не нужно делать отверстие в стене и прокладывать скрытую проводку.

Внешняя розетка нередко устанавливается и в обычных квартирах. Например, если нужно подключить новый электроприбор, но не хочется тянуть под него дополнительную линию скрытой проводки. В этом случае новая линия прокладывается по поверхности стены и на ее конце устанавливается накладная электророзетка.

Достоинства и недостатки внешней электроточки

Внешняя розетка имеет как преимущества, так и недостатки в сравнении с изделием для внутреннего монтажа. К преимуществам можно отнести:

  1. Простоту установки. Монтаж накладной розетки выполняется на поверхности стены. Установка подрозетника не требуется.
  2. Возможность подключения к скрытым и наружным линиям. Для розетки наружной установки можно использовать как скрытый кабель, который прокладывается внутри стены и выводится наружу в месте подключения электроприборов, так и наружный. Внешнюю линию можно проложить по поверхности стены, спрятав кабель в защитный короб или закрепив его гвоздиками.
  3. Универсальность. Установка наружной розетки может выполняться как в квартире, так и в хозяйственном помещении, гараже, теплице или даже на улице. Поскольку под внешнюю точку питания не нужно делать отверстие в стене, прикрепить ее можно практически к любой поверхности. Часто такие изделия прикрепляются к потолку, полу или предметам интерьера (например, к стенкам декоративного камина или встроенного шкафа).

Есть у розетки для наружной установки и недостатки:

  1. Подключение электрокабеля недостаточно защищённое. Под конструкцию могут проникать влага и загрязнения.
  2. Подверженность корпуса устройства механическим повреждениям.
  3. Непривлекательный внешний вид. Наружные розетки выступают над поверхностью стены на несколько сантиметров и тем самым портят интерьер. Поэтому они чаще всего используются в подсобных помещениях.
  4. Ускоренный износ основания и крепежей изделия.
  5. Угроза получения удара током при отхождении контактов внутри конструкции.

Вышеперечисленные недостатки внешних устройств являются причиной того, что в квартирах гораздо чаще используется внутренняя розетка электрическая, чем накладная.

Устройство наружных конструкций

Чтобы понять, как правильно выполнить монтаж накладной розетки, нужно разобраться в ее устройстве. Она состоит из следующих частей:

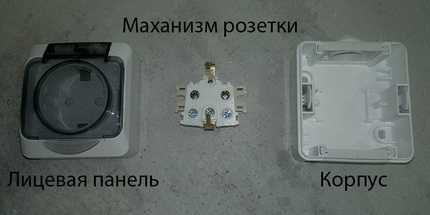

  1. Лицевая панель. Крышка розетки для наружной установки чаще всего изготавливается из малогорючего поликарбоната, хотя на рынке также представлены панели из металла, стекла или дерева. Такое разнообразие позволяет подобрать конструкцию для любого интерьера.

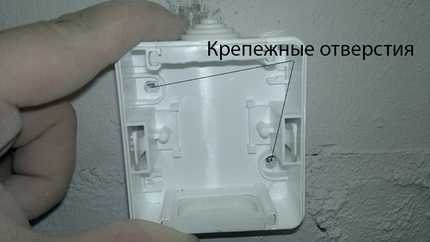

  2. Основание. Данный элемент закрепляется на плоскости, а затем к нему присоединяются части конструкции, обеспечивающие проведение тока. Основание может быть изготовлено из керамики или пластмассы. Керамика отличается устойчивостью к огню и способностью рассеивать тепло, но она подвержена механическим повреждениям. Устанавливать керамические наружные розетки можно только в помещениях. Пластик подвержен возгоранию, он может оплавляться и при этом издавать неприятный запах, а также выделять вредные вещества. Но данный материал устойчив к механическим воздействиям. Его наиболее безопасной модификацией является поликарбонат, из всех типов пластика он характеризуется наименьшим уровнем горючести.
  3. Токопроводящий механизм. Основной частью розетки для наружного монтажа является механизм проведения тока. Он может быть изготовлен с использованием латуни без покрытия, луженой латуни или бронзы. Самым экономичным вариантом является латунь без покрытия, но изделия из неё отличаются относительно низким качеством. Так, контакты из этого материала быстро выходят из строя, особенно если внешняя розетка используются в условиях влажности. Более надежным материалом считается луженая латунь, которая внешне выглядит как белый матовый металл. Она меньше подвержена коррозии и окислению, чем ее аналог без покрытия. Самыми дорогими, но самыми надежными считаются контакты из бронзы, но наружные розетки с такими контактами достаточно сложно найти в продаже. Основное достоинство бронзовых механизмов – надежное закрепление вилки в разъеме электророзетки.


Выбирая электроточку, нужно обратить внимание на способ закрепления проводов в разъеме. Закрепление может осуществляться при помощи винтов или прижимного механизма. Винты в процессе использования конструкции могут ослабнуть, и тогда их приходится подтягивать, чтобы внешняя розетка не перегрелась. Предпочтительным вариантом является прижимная конструкция, которая не требует дополнительных усилий, потому что является саморегулирующимся устройством. Прижимной механизм обеспечивает надежный контакт на протяжении всего периода эксплуатации электророзетки.

Разновидности внешних электророзеток

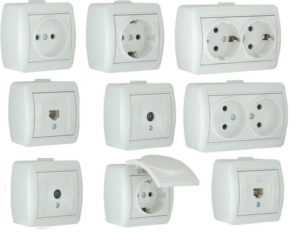

Розетки электрические накладные бывают нескольких разновидностей. Прежде всего, внешняя розетка может быть с заземлением и без него. Специалисты рекомендуют приобретать изделия первого типа, поскольку наличие заземления позволяет избежать целого ряда сложностей. Многие современные бытовые приборы могут подключаться к сети через внешнюю электроточку только с использованием заземления. К такому оборудованию относятся:

  1. Нагревательная техника высокой мощности, например электропечи.
  2. Машины, контактирующие с водой, к примеру, стиральные машинки, водонагреватели. В этом случае внешняя розетка должна быть с заземлением потому, что вода является превосходным проводником тока.
  3. Сложная техника, оснащенная микросхемами, чувствительными к статическому электричеству. К этой группе относятся компьютеры.

Заземляющий контакт обеспечивает мгновенное отведение свободного электричества в землю. Благодаря этому разряд не поражает оборудование или человека. Точка подключения без заземления отличается от аналога с заземлением меньшей глубиной и более низкой стоимостью.

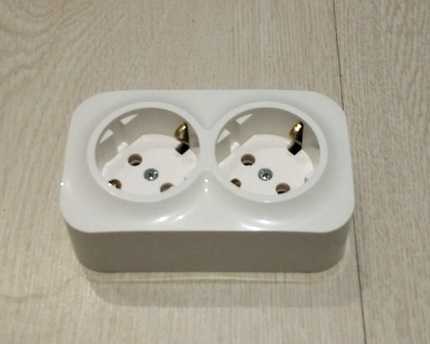

Внешняя розетка может быть одинарной или двойной, вторая отличается от первой наличием нескольких штепсельных разъемов. В некоторых случаях производится установка накладной розетки с защитой. Такая конструкция оснащается специальной крышкой, которая препятствует свободному доступу к разъему. Внешняя розетка подобного типа актуальна для садового участка, улицы или квартиры с маленькими детьми.

Процесс установки изделия

Чтобы внешняя розетка служила в течение долгого времени, рекомендуется приобрести конструкцию от одного из ведущих производителей подобной техники – Legrand, Jung, ABB или Schneider Electric.

Установка наружной розетки должна производиться с учетом важных параметров:

  1. Степень защиты от проникновения воды и пыли внутрь. Степень защиты отображается на корпусе устройства, например, IP44. Первая цифра отражает уровень защиты от пыли, а вторая – от воды.
  2. Соотношение уровней номинального напряжения и номинального тока.
  3. Материал, из которого изготовлена основа конструкции. Внешняя розетка из полноценного пластика без красителей будет бежевой или белой.

Итак, как установить точку электропитания? В соответствии со следующей инструкцией:

  1. Установка накладных розеток начинаются с обесточивания кабеля в электрощитке. Когда рычаг выключен, нужно проверить, действительно ли ток отсутствует. Для этого следует проверить напряжение в месте монтажа при помощи индикаторной отвертки.
  2. Внешняя розетка разбирается на составные части: основание, лицевую панель и механизм (чтобы снять крышку, нужно отжать фиксаторы отверткой).
  3. Основание электроточки прикладывается стене и на поверхности стены отмечаются места, в которых затем просверливаются крепежные отверстия. После этого основание прикрепляется дюбель-гвоздями или шурупами (если стена деревянная).
  4. Из выходного отверстия на корпусе электророзетки удаляется заглушка, в отверстие потягивается кабель.
  5. Изоляция кабеля снимается, провода защищаются на 1 см. Фазный (белый или серый) и нулевой (голубой или синий) провода присоединяются к крайним клеммам электророзетки, а провод заземления (жёлто-зелёный) устанавливается в центральную клемму.
  6. Токопроводящий механизм помещается в корпус, для этого достаточно прижать его к месту крепления.
  7. Прикрепляется лицевая панель.

На этом установка наружной розетки закончена, остаётся подключить электроэнергию и проверить работу разъема.

normdom.ru

Розетки электрические внешние - все модели, каталог, цены, наличие, доставка по РФ

В ряде случаев для прокладывания электросети используется открытый способ. Для некоторых объектов скрытое прокладывание недопустимо требованиями пожарной безопасности, в иных случаях невозможно или нерентабельно. Иногда эти факторы совмещаются. Соответственно, для таких сетей необходима соответствующая электрофурнитура. Внешние электрические розетки имеют ряд конструктивных отличий от встраиваемых моделей. Среди подобной продукции есть как практичные варианты розеток из пластика, так и стильные ретро-модели их керамики и дерева. Отдельного упоминания серия элитных промышленных бакелитовых розеток от немецкого бренда Thomas Hoof.

Конструкция наружных розеток

Механизмы накладных розеток ничем не отличаются от механизмов встраиваемых. Они также могут оснащаться или не оснащаться заземлением, иметь винтовые и безвинтовые зажимы на клеммах и шторки каналов контактов. Главное конструктивное отличие заключается в наличии у розетки для открытого монтажа собственного корпуса. Кроме того, в отличие от встраиваемых розеток, количество механизмов в одном корпусе может достигать четырех.

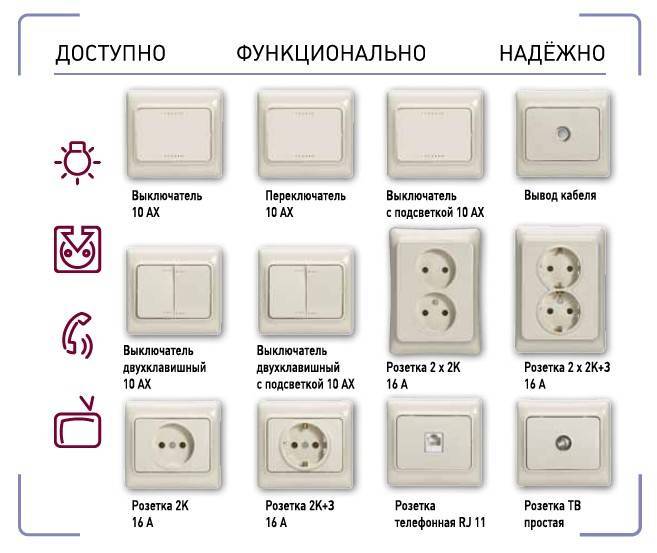

Внешние розетки на 220 Вольт из практичных серий представляют собой изделия квадратной формы, выполненные из прочного пластика в белом, бежевом или некоторых других цветах (LK Standart, LK AQUA). Это доступные устройства, используемые в подсобных или промышленных помещениях. Особняком стоят ретро-модели (к примеру, ZION-RETRO). Их корпус выполнен из керамики, бакелита или даже стекла. Монтируются круглые винтажные розетки на деревянную подложку и могут иметь различные цвета или даже роспись. И совсем иная история с элитными промышленными изделиями от Thomas Hoof. Они обладают уникальной конфигурацией и производятся из проверенного временем бакелита. Черные массивные круглые корпуса с характерными креплениями и вводами для кабеля имеют высокую степень защищенности (если в описании не указано обратное).

Кстати, степень защищенности также влияет на конструкцию розетки. Так, все защищенные по стандарту выше IP 20 модули имеют защитные откидные крышки. При необходимости корпус с более высокой степенью защиты можно приобрести отдельно от механизма. Примечательно, что не все модели с откидной крышкой при этом являются защищенными по стандартам IP 44 или выше. К тому же, заявленная степень защищенности розетки «активна» только при закрытой крышке.

Вместе с защитой от влаги и пыли такие розетки могут оснащаться и другими элементами конструкции, направленными на обеспечение безопасности. К таким элементам относятся защитные шторки на каналах, ведущих к контактам или откидные крышки с уплотнителем или без него.

Если же ни одна из представленных на странице моделей не удовлетворяет необходимым требованиям, то есть обходной путь. Любая встраиваемая розетка может стать накладной, если использовать подъемные коробки для наружного монтажа. К примеру, такие изделия имеют в коллекциях LK Vintage и Legrand Valena. С их помощью любую встраиваемую розетку из этих серий можно смонтировать наружно.

Особенности монтажа накладных розеток

В случае с розетками наружного монтажа процесс установки изделия становится несколько быстрее. Они не требуют устройства технического углубления в стене и снабжения его монтажной коробкой. Достаточно прикрепить к рабочей поверхности основание корпуса, завести в него провода, подключить механизм и установить на место лицевую панель. Естественно, соблюдая правила безопасности на всех стадиях монтажа.

Чаще всего монтаж накладных розеток производится в технических помещениях, поэтому относительно невысокие декоративные свойства таких изделий не принимаются во внимание. Если же речь идет о загородном доме из дерева, то в дело вступают декоративные модели, которые предназначены для модной сейчас открытой ретро-проводки. Монтаж таких изделий не отличается от обычного. Только вместо основания корпуса здесь служит деревянный подрозетник, к которому крепится керамический корпус. При монтаже любой наружной розетки необходимо убедится в том, что провод или гофра, в которой он проложен, имеют крепление к поверхности на расстоянии не более 15 сантиметров от ввода в корпус.

Таким образом, в пределах целевого применения, наружные розетки могут быть не только функциональными и надежными, но и красивыми. Для нормальной их работы необходимо только выбрать правильный тип изделия и правильно смонтировать его.

www.220.ru

виды и особенности моделей для дома

Для безопасного использования электрического тока, приборы и арматура, предназначенные для работы с этим видом энергии, должны быть установлены в соответствии с правилами, которые, как известно, написаны красными чернилами. Розетка открытой установки, монтаж которой осуществляется в доме или квартире, позволяет сэкономить время, ведь для осуществления монтажа такой конструкции не потребуется сверлить стену.

Виды наружных розеток

Наружные устройства имеют различную степень защиты от поражения электрическим током, а также могут иметь сдвоенный корпус и защиту от попадания влаги. Кроме перечисленных достоинств таких изделий, существуют модели, которые имеют дополнительные функции и элементы защиты. Такие устройства можно устанавливать как в жилых помещениях, так и в технических. В деревянном доме, очень часто проводка осуществляется открытым монтажом, поэтому в таких домах, также устанавливают наружные электротехнические изделия. Устройства для наружного монтажа могут быть следующих видов:

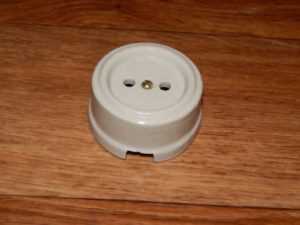

  1. Наружное устройство без заземляющих контактов и без повышенной защиты.
    Наиболее часто такие изделия имеют круглую форму и используются для установки в технических помещениях или в комнатах, в которых осуществлена отделка в ретро-стиле.
  2. Наружный элемент с заземляющими контактами.
    Этот элемент электроарматуры является обязательным для установки в тех местах, где возможно использование мощных приборов оснащённых евро-штепселями. При этом проводка в таких помещениях осуществляется по открытому типу.
  3. Розетка наружная с защитной шторкой.
    Изделие такой конструкции оснащено специальной шторкой, которая закрывает контакты изделия от попадания влаги. Для того чтобы подключить электроприбор к такому элементу электротехнической арматуры, достаточно открыть шторку и произвести установку штепселя. После использования прибора, вилка извлекается, и защитная шторка снова закрывается.
  4. Розетка двойная.
    Такой элемент электроарматуры устанавливается, когда требуется одновременное использование двух электрических приборов. Двойные устройства могут быть установлены как внутри дома, при осуществлении монтажа открытой проводки, так и снаружи для подключения потребителей электрической энергии на улице.
  5. Электротехническое устройство с УЗО.
    Эта разновидность, имеет встроенный механизм автоматического отключения электроэнергии при образовании опасной утечки электрического тока. Такие изделия позволяют минимизировать негативное воздействие электрического тока в том случае, если человек случайно коснётся оголённого участка проводов или корпуса электрического прибора, на который произошла утечка электричества.
  6. Устройство с таймером.
    Если розетка накладная используется только в определённое время, то с помощью такого изделия можно задать точное время включения и отключения электричества.
  7. Элемент электротехнической арматуры с подсветкой.
    Такое устройство позволяет безошибочно находить место подключения электрических приборов, даже в полной темноте. Особенно удобны такие накладные розетки в технических помещениях, где нет искусственного освещения.
  8. Трёхфазная силовая розетка.
    Для подключения мощных приборов для работы которых требуется подключение трёхфазного тока, применяются специальные элементы электроарматуры.

Установка наружной розетки

Монтаж наружного устройства осуществляется в таком порядке:

  • Отключается электричество в домашней сети.
  • Намечается место установки.
  • К намеченному месту, от распределительной коробки ведётся кабель-канал с электрическим кабелем.
  • Электротехническое устройство разбирается и осуществляется фиксация контактов розетки с проводами.
  • Внутренняя часть фиксируется к стене с помощью дюбелей.
  • Устанавливается пластмассовая декоративная накладка.

После подключения электрического тока, производится проверка работоспособности устройства. Для этой цели достаточно подключить к электротехническому элементу какой-либо электроприбор. Если розетка будет работать в стандартном режиме, то установку можно считать оконченной.

Как произвести монтаж розетки с открытой проводкой видео рекомендую посмотреть:

Заключение

Правильно подобранный вид электрического наружного устройства, позволит безопасно пользоваться электрическими приборами в различных условиях. В большинстве случаев, возникает необходимость установки устройства с заземлением. Установленный по всем правилам электротехнический прибор, имеющий заземляющий контакт предохранит от возможного удара токов в тот момент, когда утечка электричества будет происходить на корпус прибора.
Несмотря на то, что наружные элементы электротехнической арматуры не имеют тонкий корпус, и их установка в жилых помещениях значительно проигрывает в эстетике внутренним розеткам, такие электротехнические устройства широко применяются для электрификации как жилых зданий, так и подсобных помещений. Основное достоинство использования такого способа установки электротехнической арматуры, заключается в минимальных финансовых и временных затратах.

electry.ru

монтаж и подключение своими руками

Электроэнергия используется повсеместно. Устройства, обеспечивающие доступ к этому необходимому для всех ресурсу, очень важны для потребителя. К их числу принадлежат накладные розетки и выключатели – предельно простое в монтаже и эксплуатации оборудование.

Каждый домашний мастер при желании легко сможет установить такое устройство. Мы расскажем вам, как правильно его закрепить и подключить к электролинии. С учетом наших рекомендаций вы сможете соорудить безотказно действующую и безопасную для окружающих сеть.

В предложенной к рассмотрению статье даны пошаговые монтажные инструкции. У нас подробно описаны конструктивные особенности накладных электроустановочных изделий. Для оптимизации восприятия обширной информации к тексту приложены полезные схемы, фото-подборки и руководства, видео.

Содержание статьи:

Как устроены накладные розетки

При изготовлении современных розеток используется модульный метод. То есть механизм розетки выполняется как отдельный узел или функциональный модуль. Он может быть установлен практически в любых стандартных приборах. Декоративный же модуль или накладка легко снимается и заменяется по желанию владельца, что очень удобно.

Замена накладки выполняется очень просто, учитывая, что при установке к стене закрепляется только механизм.

Галерея изображений

Фото из

Накладные выключатели в ретро стилистике

Электроустановочные изделия для открытой проводки

Распаечная коробка для открытой прокладки электросети

Прокладка проводов к розеткам в кабель канале

Простая конструкция накладного выключателя

Устройство электроснабжения своими руками

Накладные выключатели вкупе со скрытой проводкой

Правила устройства открытой схемы проводки

Оба модуля, и декоративный и функциональный, выполняются из диэлектрических материалов, которые не чувствительны к перепадам температур, не разрушаются и не изменяют цвет под воздействием электромагнитного поля или уф-излучения.

Чтобы на пути протекания тока не было  нежелательных дополнительных соединений, клеммы и приемные гнезда розетки представляют собой единый узел в виде ответвления пластины, из которой выполнено приемное гнездо.

Розетка накладного типа никак не маскируется на поверхности. Это несколько портит ее внешний вид, но зато существенно облегчает процесс монтажа устройства

Надежность контакта зависит от качества механического соединения проводов с клеммами. Последние могут быть двух видов:

Клеммы винтового типа

Провода соединяются с токоведущими элементами с помощью винтов. Основное отличие таких клемм заключается в значительном усилии, с которым зажимается провод, что обеспечивает надежный контакт и хорошее удержание кабеля.

Во избежание самопроизвольного вывинчивания крепежа вследствие нагрева или вибрации винты в таких клеммах желательно использовать вместе с пружинными шайбами.

Особенности пружинных зажимов

Внутри клеммы находится подпружиненная пластинка, которая фиксирует конец провода и с усилием прижимает его к токоведущим деталям. Преимущество такой системы заключается в простоте подключения проводов.

Однако силу зажима кабеля проконтролировать, практически, невозможно. Если она будет недостаточной, заметить это на этапе монтажа не удастся. Но впоследствии розетка со слабым контактом быстро выйдет из строя.

Винтовые клеммы обеспечивают хорошее соединение между проводом и токоведущими частями устройства. Они немного сложнее в монтаже, чем пружинные, зато дают возможность получить стабильно надежный контакт

Достаточно часто к клеммам розетки подключаются не один провод, а два. Поэтому и в пружинных и в винтовых клеммах предусмотрено по два отверстия под провода и по два посадочных места.

Все розетки имеют как минимум два приемных гнезда и две изолированных клеммы. Для проводки с трехжильным проводом используются специальные устройства с третьей клеммой – так называемым «заземлением».

Основное отличие розетки накладного типа от своего встраиваемого аналога заключается в том, что она устанавливается на поверхность стены, а не углубляется в нее. Это существенно упрощает монтаж устройства, но несколько портит интерьерную картину. Накладные розетки чаще всего используются для подключения к проводке открытого типа, но при необходимости могут работать и со скрытой проводкой.

Где устанавливают накладные розетки

Применение накладных электоустановочных изделий чаще всего связано с устройством , стены которых сложены брусом, обычным или оцилиндрованным бревном. Правда, скрытая прокладка кабеля в выдолбленных в древесине каналах допустима, если кабель проводка протянута через невозгораемые гильзы.

Установка накладных розеток в паре с выключателями проводится сейчас преимущественно в загородных деревянных домах при прокладке проводки открытого типа

Однако процесс ее устройства излишне затратен по критериям стоимости и трудовых усилий. К тому же выборка каналов способна снизить несущую способность перегородок и повлиять не теплоизоляционные характеристики постройки в целом.

Сооружение открытой проводки по деревянным стенам оправдано снижением расходов и обеспечением возможности без затруднений контролировать ее состояние. Этот вариант позволяет без проблем выявлять и устранять повреждения, собственноручно менять розетки с выключателями не только в случае выхода их из строя, но и при желании преобразовать дизайн помещения.

Электроустановочные устройства последнего поколения – так называемые ретро розетки и выключатели ощутимо отличаются от исторических предшественников. Их выпускают в широком ассортименте, варианты различаются степенью защиты и декоративным оформлением.

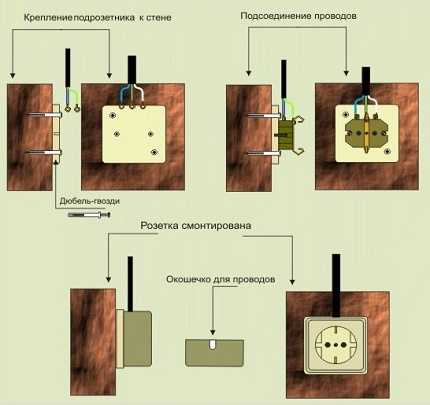

Установка накладной розетки начинается с крепления к стене подрозетника, выполненного из диэлектрического материала или металла в форме пластины. Затем к подрозетнику подключается механизм розетки, а к нему провода. Подключенный механизм закрывается изолирующей крышкой

Инструкция по установке накладной розетки

Перед началом работ нам следует приготовить все необходимые инструменты. Нам понадобятся: пассатижи, прямая или крестовая отвертка, карандаш, острый нож, а лучше канцелярский резак.

В зависимости от материала, из которого сделаны стены, может еще понадобиться инструмент для сверления: дрель или перфоратор. Кабель для подключения розетки накладного типа может быть проложен скрыто, например, в полости стены или штробе.

Все работы с электрикой должны начинаться с отключения подачи электроэнергии. Для этого нужно перевести рукоятки автоматов на электрощитке в положение “вниз”

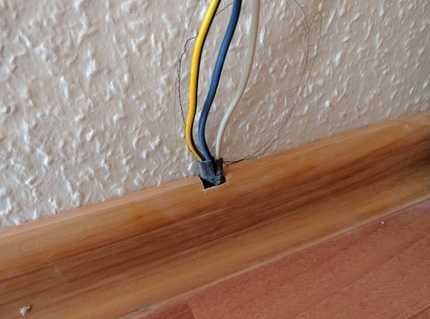

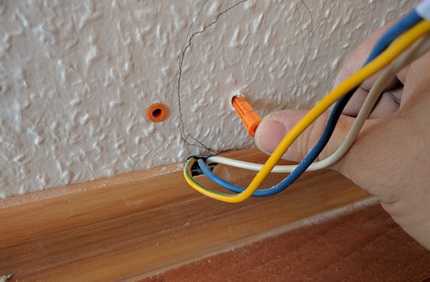

Но чаще всего провод проложен открытым способом: в кабель-канале, или просто поверх стены. Вне зависимости от этого процедура подключения проводится примерно одинаково. Подробно рассмотрим все этапы этого процесса.

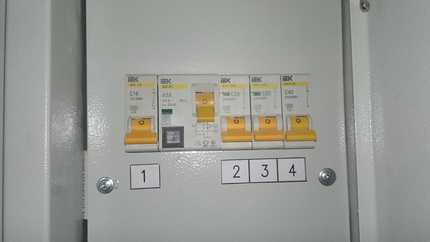

Отключение подачи электроэнергии

Первое, с чего всегда следует начинать работу с электрическими устройствами, это отключение подачи питания. Для этого открываем и выключаем автоматы. Чаще всего для этого нужно перевести положение рукоятки на соответствующем автомате в положение «вниз».

Нужно знать, что обычно один автомат «отвечает» не за все розетки, а только за какую-то их часть. Для удобства использования устройства обычно подписывают.

Если это не так, можно определить нужный нам автомат опытным путем. Для этого поочередно отключаем каждый автоматический выключатель и индикаторной отверткой проверяем наличие напряжения в проводке. Как только его не окажется, значит, нужный автомат найден.

Тем, кто не хочет таких экспериментов, можно посоветовать отключить все на щитке. Убедившись в отсутствии напряжения на проводе, можно приступать к следующему этапу.

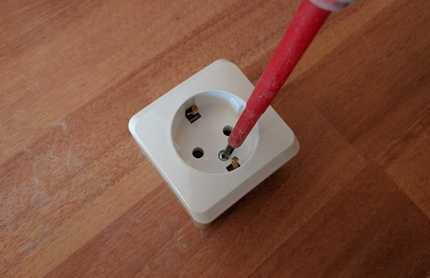

Способ разборки розетки зависит от ее модели. В данном случае будет достаточно раскрутить крепежный винт в центре изделия

Как мы уже знаем, розетка состоит из двух основных элементов: функционального модуля или механизма, и декоративной панели – корпуса. Чтобы установить устройство необходимо сначала снять корпус. Для этого берем крестовую или прямую отвертку, это зависит от модели розетки, и выкручиваем центральный крепежный винт на декоративной панели. После этого аккуратно снимаем корпус.

Разметка стены и подготовка розетки

Некоторые сложности с разбором розетки могут возникнуть, если требуется установить прибор во влагостойком корпусе. Они отличаются наличием крышки, которая закрывает прибор.

В этом случае сначала открываем крышку, получая таким образом доступ к фиксаторам, которые удерживают декоративную панель розетки. После чего аккуратно отжимаем их отверткой и отсоединяем лицевую панель устройства.

Крепление пластины-подрозетника к бетонной или кирпичной стене производится дюбель-гвоздями, к деревянной или пластиковой поверхности саморезами

Теперь нам нужно выбрать и закрепить механизм на стене. Для этого берем его и прикладываем к месту, где он должен будет находиться.

Выравниваем положение детали строго горизонтально, после чего берем карандаш и, вводя его в каждое крепежное отверстие, намечаем на плоскости точки, в которых будут располагаться крепления. Все операции выполняем аккуратно, поскольку ошибка в разметке приведет к тому, что розетка будет установлена косо.

Крепление механизма прибора

В зависимости от материала, из которого сделаны стены, процедура закрепления может несколько различаться. Рассмотрим наиболее распространенный вариант с бетонной поверхностью.

Сначала при помощи перфоратора или дрели выполняем отверстия в намеченных точках. Их глубина и диаметр должны соответствовать размерам дюбелей, подготовленных для креплений.

В просверленные в отмеченных точках отверстия ставим дюбели, которые улучшат сцепление между основой и крепежом

В получившиеся отверстия вставляем дюбели, так называются пластиковые пробки, которые обеспечивают саморезам хорошее сцепление со стеной. Затем прикладываем механизм розетки к основанию и надежно фиксируем его шурупами или саморезами. Проверяем качество получившегося крепления. От его прочности зависит долговечность и надежность работы новой розетки.

Подготовка провода к подключению

В зависимости от того, какая у нас модель розетки, действия могут несколько отличаться. Возможно, сначала потребуется завести кабель внутрь коробки.

Чаще всего у розеток такого типа на одной из сторон корпуса выполняется заглушка, на которой выделяются несколько возможных отверстий разного диаметра. В таком случае остается только острым ножом или резаком снять нужную заглушку и получить отверстие под провод.

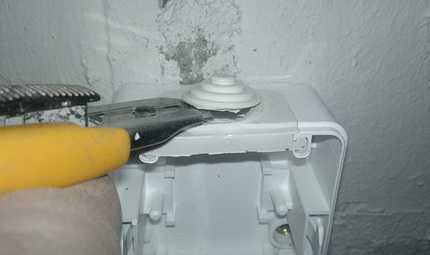

Если заглушки нет, это менее удобно, но небезнадежно. Следует самостоятельно вырезать необходимое отверстие. После этого провод заводится в корпус и подрезается так, чтобы длины оставшегося отрезка хватило для подключения.

С подведенного к механизму кабеля нужно . Затем каждую из жил отделяем и зачищаем до металла. Длина оголенной жилы должна составить 0,8-1 см.

Кабель подрезается до нужной длины. Изоляция снимается и отделяются провода, концы которых зачищаются до металла на высоту около 1 см

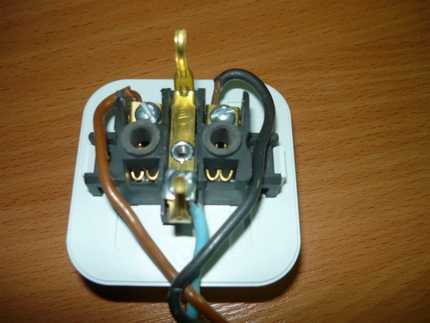

Подключение механизма к кабелю

При монтаже накладных розеток важно не ошибиться в подключении проводов. Если в проводке используется двухжильный кабель, один из проводов будет ноль, второй – фаза. Их подключают к разным клеммам.

Чуть сложнее с трехжильным кабелем. В этом случае в крайние клеммы закрепляется фаза и ноль, в центральную – заземление. Проблем не возникает, если человек, занимающийся подключением, точно знает обозначение проводов, но так бывает не всегда.

Проще всего определить ноль, фазу и заземление, если в проводке соблюдена цветовая маркировка. Согласно этому рабочий ноль или нейтраль всегда будет в сине-белой или синей изоляции, защитный ноль или земля – в желто-зеленой оплетке.

Провод любого другого цвета, чаще всего это красный, белый, черный или коричневый, будет фазой. К сожалению, в домах со старой проводкой никакой цветовой маркировки нет.

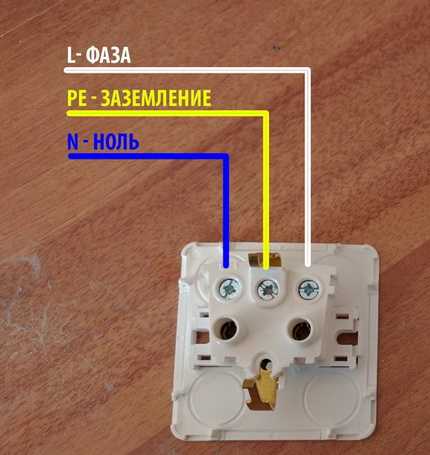

На фото представлена схема подключения механизма розетки к трехжильному кабелю

В таком случае нужно определить, где какой провод. Проще всего это сделать для двухжильной проводки. Нам понадобится индикаторная отвертка. При касании ею провода под напряжением и одновременном замыкании контакта на задней части корпуса инструмента загорается лампочка-индикатор.

Если это произошло, значит, найдена фаза. Второй провод, соответственно, будет рабочий ноль или нейтраль.

Чтобы разобраться с трехжильным кабелем потребуется специальный . Сначала на электрощитке нужно отключить заземление. Затем определить фазу, после чего последовательно «прозвонить» при помощи устройства пары проводов.

При одновременном касании фазы и рабочего ноля на мониторе прибора появится некоторое значение, при касании рабочего и защитного ноля – нет.

Выполнить отверстие под кабель в корпусе розетки будет намного проще, если на одной из стенок есть такая заглушка. Разделение на секции с разным диаметром позволяет легко и быстро изготовить отверстие нужного размера

Установка декоративно-изолирующей крышки

Процедура может несколько отличаться в зависимости от модели накладной розетки. Если мы имеем дело с отдельно устанавливающимся корпусом, вставляем в него механизм с закрепленными проводами, накрываем лицевой панелью и фиксируем ее.

Если механизм и корпус представляют собой единое целое, ставим на место декоративную панель. При необходимости подрезаем край корпуса, чтобы кабель свободно входил. Закрепляем лицевую панель. Наш монтаж окончен, можно проверять работу устройства.

О том, как правильно спланировать расположение розеток на кухне, вы сможете узнать из нашего сайта.

Особенности устройства накладных выключателей

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.

Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой

Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты. К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.

Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.

Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода

Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.

Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.

Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домов

Процесс установки одноклавишного накладного выключателя

Сначала нужно подготовить все необходимые для работы инструменты. Нам понадобятся пассатижи или плоскогубцы, острый нож или канцелярский резак, изолента, карандаш и уровень.

Помимо этого следует приготовить крепления. Для деревянных или гипсокартонных стен будет достаточно саморезов, для бетона и кирпича понадобятся дюбели и перфоратор или дрель для сверления отверстий под них. Еще потребуется и запомнить, как разбирали, чтобы снова собрать. Приступаем к работе.

Галерея изображений

Фото из

Крепление нижней части корпуса на обустраиваемой стене

Удаление заглушки перед вводом проводов в корпус

Введение проводки и части гофрированной трубы

Подготовка двухжильного кабеля к подключению

Подключение механизма

Подключение кабеля снизу выключателя

Установка защитно-декоративной панели

Фиксация клавиши выключателя на панели

В целях обеспечения личной безопасности начинаем установку с отключения подачи электроэнергии. Для этого достаточно повернуть рычаг на соответствующем автоматическом выключателе на электрощитке в положение «вниз».

Если неизвестно, какой из автоматов «отвечает» за нужную группу выключателей, проще всего будет отключить их все. После чего нужно убедиться, что напряжение на а рабочем проводе отсутствует, что можно сделать индикаторной отверткой.

#1. Подготовка устройства к монтажу

Начинаем с клавиши. Ее нужно снять. Для этого беремся за выступающие боковые части клавиши, осторожно сжимаем их и тянем на себя. Осевые направляющие клавиши выйдут из пазов, и она легко снимется.

Если не удается взяться за деталь с боков можно попытаться потянуть за любую выступающую часть клавиши. Если же и так не получается, остается взять плоскую отвертку, очень аккуратно поддеть ею клавишу и снять ее.

Теперь перед нами лицевая панель выключателя, за которой скрывается рабочий механизм. Ее тоже необходимо снять. В разных моделях она может крепиться по-разному. Чаще всего встречается разновидность с фиксаторами, которые легко отжимаются плоской отверткой. После этого панель легко удаляется. В некоторых случаях придется открутить крепежные винты. Остается достать рабочий механизм из корпуса выключателя.

В корпусе выключателя есть отверстия под крепления. Их расположение нужно отметить на основании. Для этого можно использовать карандаш

#2. Крепление корпуса к основанию

Чтобы правильно установить накладной выключатель, нужно сначала закрепить его на стене. Для этого берем корпус и прикладываем его к месту закрепления. Берем уровень и выставляем деталь строго горизонтально.

Убедившись, что корпус располагается точно по уровню, берем карандаш, вставляем его поочередно в крепежные отверстия корпуса и делаем наметки. Получившуюся разметку используем для подготовки стены к монтажу.

Собственно, способ закрепления корпуса выключателя на стене зависит от того, из какого материала она сделана. Мы рассмотрим самый сложный вариант – бетон. Перфоратором или дрелью выполняем отверстия строго в намеченных точках.

Выбираем диаметр сверла так, чтобы он соответствовал размерам дюбеля. Так же определяем и глубину будущих отверстий. После того, как они будут готовы, забиваем дюбели.

Сверлим стену под дюбели точно в намеченных местах. Диаметр и длина отверстия должны соответствовать выбранному крепежу

Прикладываем корпус выключателя на место и фиксируем его при помощи дюбель-гвоздей. Выполняем работу аккуратно, чтобы не повредить пластмассовую деталь. Корпус должен быть хорошо закреплен на основании, чтобы не было слабины и подвижности. Берем уровень и еще раз контролируем положение детали. Если выявлен перекос – исправляем его, убирая корпус и выполняя новое отверстие.

#3. Подключение прибора к проводке

Сначала нам нужно завести кабель внутрь корпуса выключателя. Проще всего это сделать с приборами, у которых на одной из стенок выполнены специальные заглушки. Еще лучше, если заглушка разделена на несколько деталей разного диаметра.

В таком случае останется только срезать острым ножом элемент нужного диаметра и отверстие под кабель готово. Если отверстие под кабель на корпусе не предусмотрено, придется сделать его самостоятельно.

Подходящий к выключателю кабель при необходимости подрезаем и заводим внутрь корпуса. Если провод уложен внутрь пластиковой гофры, ее тоже опускаем в корпус. Так соединение будет выглядеть более эстетично. Острым резаком или ножом снимаем с кабеля изоляцию и разделяем его на отдельные провода. Каждый из них аккуратно зачищаем на высоту около 0,7-1 см.

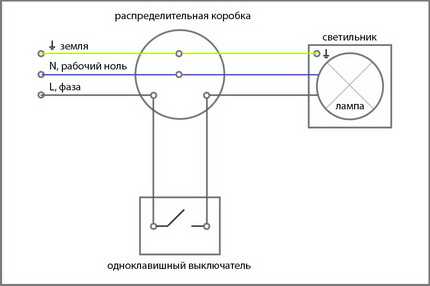

На рисунке представлена схема подключения одноклавишного выключателя

Чтобы правильно выполнить подключение, необходимо точно знать назначение проводов. Как это сделать было описано в случае с установкой накладной розетки. Берем фазный провод, при правильной маркировке он будет иметь изоляцию белого цвета, и заводим его в клемму обозначенную как L. Другой управляющий провод в синей оплетке заводим в клемму с обозначением 1. При необходимости закручиваем фиксирующие болты.

#3. Сборка – завершающий этап

Нам осталось собрать устройство. Сначала вставляем в коробку корпуса рабочий механизм и фиксируем его внутри так, как это предусмотрено моделью прибора. Затем ставим на место лицевую панель.

Следим за тем, чтобы фиксаторы встали правильно. После этого можно поставить в рамку клавишу. Делаем это аккуратно, чтобы чрезмерным усилием не сломать достаточно хрупкий элемент.

После того, как рабочий механизм выключателя подключен к проводам, остается только собрать устройство, выполняя в обратном порядке все действия по его разборке

Выключатель установлен и готов к работе. Осталось провести рабочие испытания устройства. Мы рассмотрели процедуру монтажа и подключения самого простого одноклавишного выключателя.

Для двух и трехклавишных устройств технология проведения работ будет примерно аналогична. Основное отличие будет заключаться в схеме подключения прибора, где к каждой клавише будет подключаться «свой» осветительный прибор.

Выводы и полезное видео по теме

Видео #1. Определение провода фазы перед монтажом элекроустановочных изделий:

Видео #2. Процесс установки и подключения розетки открытой проводки:

Видео #3. Как установить накладной выключатель:

Накладные выключатели и розетки не требуют установки в специально подготовленные выемки в основании, поэтому их монтаж достаточно прост. И все же не следует забывать, что работать предстоит с электрическими приборами, которые требуют к себе особо осторожного отношения.

Если опыта в электромонтажных работах нет, а проводка в доме старая и маркировка на ней отсутствует, лучше обратиться за помощью к электрикам.

Хотите рассказать о том, как собственноручно устанавливали и подключали накладную модель розетки? Желаете поделиться специфическими тонкостями монтажа, о которых не упоминалось в статье? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

sovet-ingenera.com

Отправить ответ

avatar
  Подписаться
Уведомление о
