Внешний термостат – Терморегуляторы (термостаты) с выносным датчиком в России Внешний термостат – Терморегуляторы (термостаты) с выносным датчиком в России Терморегулятор в розетку для бытовых обогревателей. Внешний термостат: обзор, типы и особенности использования терморегуляторов для обогревателей — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое внешний термостат для обогревателя. Как работают различные типы терморегуляторов. Какие критерии важны при выборе термостата. Как правильно установить и настроить терморегулятор.

Содержание

Что такое внешний термостат и зачем он нужен

Внешний термостат (терморегулятор) — это устройство, которое позволяет автоматически контролировать работу обогревателя для поддержания заданной температуры в помещении. Он устанавливается между розеткой и вилкой обогревателя.

Основные преимущества использования внешнего термостата:

Автоматическое поддержание комфортной температуры
Экономия электроэнергии за счет отключения обогревателя при достижении нужной температуры
Возможность программирования разных температурных режимов
Защита от перегрева помещения

Термостат измеряет температуру с помощью датчика и включает/выключает обогреватель для поддержания заданных параметров. Это избавляет от необходимости вручную контролировать работу прибора.

Основные типы терморегуляторов для обогревателей

Существует несколько основных типов внешних термостатов для обогревателей:

Механические термостаты

Самые простые и недорогие модели. Принцип работы основан на биметаллической пластине, которая изгибается при нагревании/охлаждении и замыкает/размыкает контакты. Настройка осуществляется вращением колесика. Точность поддержания температуры невысокая — около 2-3°C.

Электронные термостаты

Более точные устройства с электронной схемой управления. Измеряют температуру с помощью термистора или термопары. Имеют цифровой дисплей для отображения текущей и заданной температуры. Точность поддержания около 0,5-1°C.

Программируемые термостаты

Позволяют задавать разные температурные режимы на разное время суток и дни недели. Имеют расширенный функционал, память на несколько программ. Обеспечивают максимальную экономию энергии.

Wi-Fi термостаты

Могут управляться удаленно через смартфон. Позволяют контролировать температуру, находясь вне дома. Часто имеют дополнительные функции умного дома.

Критерии выбора терморегулятора для обогревателя

При выборе внешнего термостата следует учитывать следующие важные параметры:

Диапазон рабочих температур — должен соответствовать вашим потребностям
Максимальная мощность подключаемой нагрузки — не менее мощности обогревателя
Точность поддержания температуры — чем выше, тем лучше
Наличие необходимых функций — программирование, удаленное управление и т.д.
Тип датчика температуры — выносной или встроенный
Простота управления и настройки
Надежность конструкции и качество сборки

Также важно учитывать стоимость устройства и его энергопотребление в режиме ожидания. Оптимальный выбор зависит от конкретных условий использования.

Особенности установки и подключения термостата

Правильная установка термостата важна для его корректной работы. Основные рекомендации:

Размещайте термостат на высоте 1,2-1,5 м от пола
Не устанавливайте вблизи источников тепла или холода
Избегайте попадания прямых солнечных лучей на устройство
Обеспечьте свободную циркуляцию воздуха вокруг термостата
При наличии выносного датчика разместите его в зоне, отражающей среднюю температуру помещения

Подключение большинства моделей не требует специальных навыков — достаточно включить термостат в розетку, а в него обогреватель. При установке стационарных моделей может потребоваться помощь электрика.

Настройка и программирование терморегулятора

Процесс настройки зависит от конкретной модели, но обычно включает следующие шаги:

Установка текущего времени и дня недели
Задание желаемой температуры
Настройка гистерезиса (разницы температур включения/выключения)

Программирование расписания работы (для программируемых моделей)
Калибровка датчика температуры при необходимости

Внимательно изучите инструкцию к вашей модели термостата. Многие современные устройства имеют интуитивно понятный интерфейс и пошаговые подсказки при настройке.

Преимущества использования умных Wi-Fi термостатов

Современные Wi-Fi термостаты предоставляют ряд дополнительных возможностей:

Удаленное управление температурой через смартфон
Голосовое управление через виртуальных ассистентов
Интеграция в системы умного дома
Сбор статистики энергопотребления
Автоматическая адаптация к режиму жизни пользователей
Геолокационное управление (включение при приближении к дому)

Эти функции обеспечивают максимальный комфорт и экономию. Однако умные термостаты стоят дороже обычных моделей и требуют наличия домашней Wi-Fi сети.

Экономическая эффективность использования термостатов

Применение терморегуляторов позволяет существенно сократить расходы на отопление. По оценкам экспертов, экономия может составлять:

10-15% при использовании простых механических термостатов
20-30% при использовании электронных программируемых моделей
До 40% при использовании умных Wi-Fi термостатов

Конкретные цифры зависят от климатических условий, типа отопительной системы и режима использования помещения. В большинстве случаев термостат окупается за 1-2 отопительных сезона.

Часто задаваемые вопросы о термостатах для обогревателей

Вот ответы на некоторые распространенные вопросы пользователей:

Подойдет ли термостат для любого обогревателя?

Большинство универсальных термостатов совместимы с большинством бытовых обогревателей. Главное — соблюдать ограничения по мощности. Для некоторых типов обогревателей (например, инфракрасных) могут потребоваться специальные модели термостатов.

Насколько точно термостат поддерживает температуру?

Точность зависит от типа и класса устройства. Простые механические модели обеспечивают точность 2-3°C, электронные — 0,5-1°C, а лучшие цифровые термостаты — до 0,1°C.

Можно ли использовать один термостат для нескольких обогревателей?

Да, если суммарная мощность обогревателей не превышает максимально допустимую нагрузку термостата. Для этого потребуется дополнительно приобрести разветвитель или удлинитель с несколькими розетками.

Использование внешнего термостата — простой и эффективный способ оптимизировать работу обогревателей, повысить комфорт и сократить расходы на электроэнергию. При правильном выборе и настройке эти устройства значительно улучшают микроклимат в помещении.

Терморегулятор в розетку для бытовых обогревателей: сравнительный обзор

От температуры воздуха в окружающем пространстве зависит настроение людей, самочувствие и работоспособность. Ее значение, комфортное для каждого человека, весьма индивидуально. Если одним людям хорошо работается при +18°С, то другим необходимо не менее +23°С.

В таких случаях удобно устанавливать терморегулятор в розетку для бытовых обогревателей, чтобы задать нужный температурный режим. Устройство самостоятельно считывает температуру в помещении и контролирует работу нагревателя.

Согласитесь, это очень удобно – не придется постоянно отвлекаться на включение, выключение обогревателя. Осталось только подобрать оптимальный терморегулятор и установить его. Мы подскажем вам, как это сделать.

Чтобы разобраться в многообразии предложений, надо выяснить особенности работы разных терморегуляторов, учесть параметры, определяющие практичность самого прибора и комфортность эксплуатации обогревателя. Монтаж термостата достаточно прост, главное – придерживаться правил установки, обозначенных в статье.

Содержание статьи:

Терморегулятор: назначение и принцип работы

Находясь в офисе, хочется, чтобы ничего не отвлекало, а все мысли были сосредоточены только на рабочем процессе. Достичь этой цели помогает оптимальный температурный режим в помещении.

Хорошо, если не нужно в холодную пору года приносить с собой теплый джемпер, чтобы слегка отогреться, бегать к обогревателю или кондиционеру, устанавливая и меняя настройки. Регулировать температуру в помещении поможет терморегулятор.

Галерея изображений

Фото из

Терморегуляторы — устройства, реагирующие на изменение температурного фона в помещении, поддерживающие заданный уровень обогрева

Миниатюрное устройство оснащено датчиком, реагирующим на падение или повышение температуры, в след за чем включающее/отключающее обогреватель

В линейке устанавливаемых в розетку термостатов есть модели, работающие в тандеме со всеми видами обогревательных агрегатов

Промышленностью выпускаются термостаты с вмонтированными датчиками, фиксирующими только инфракрасное излучение. Предназначены они для ИК систем, включая полы, стеновые панели, потолочные системы и прочие виды обогрева

Для контроля работы обогревателя дома можно приобрести как беспроводное, так и смарт-устройство с электронным управлением

Если не устраивают электронные варианты, можно приобрести термостат с поворотным механизмом, предназначенным для выбора приоритетного диапазона температур

Для установки в хозблоках промышленных предприятий и частных погребах выпускают разновидности, работающие и на охлаждение, и на обогрев

Убедительное преимущество терморегуляторов в розетку — возможность переносить их вместе с перемещением обогревателей

Внешний вид терморегулятора

Полезное миниатюрное устройство

Подключение конвекторной панели

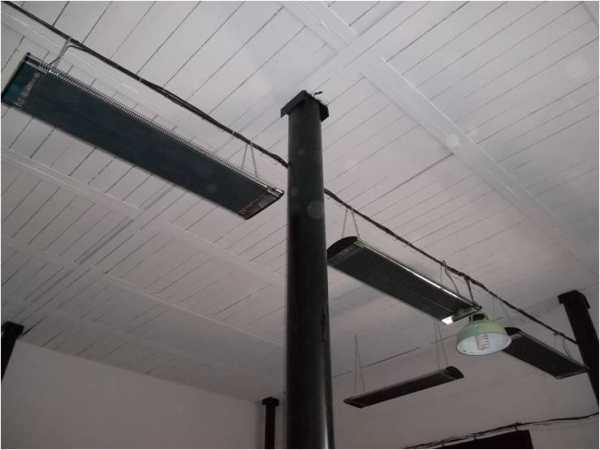

Терморегуляторы для инфракрасных систем

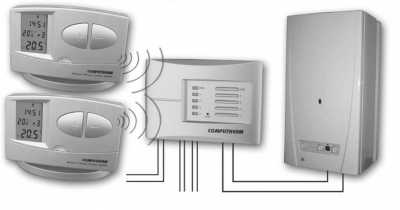

«Проводные» и беспроводные варианты

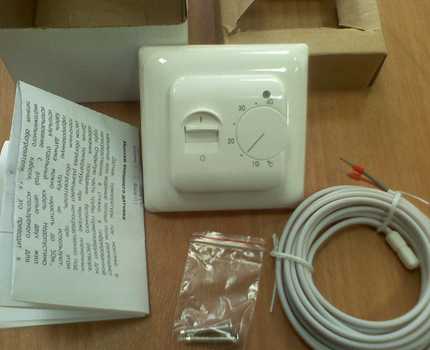

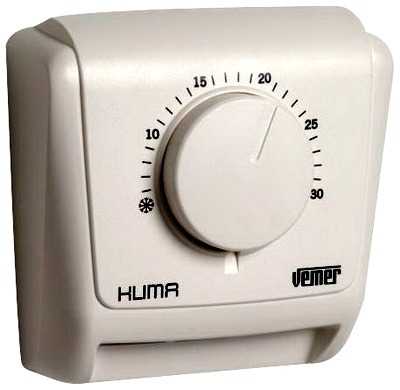

Терморегулятор с механическим управлением

Возможность работать на обогрев и на охлаждение

Мобильность терморегуляторов в розетку

Назначение бытового регулятора температуры

Удобно, когда работает обогреватель и не требует к себе дополнительного внимания. Еще хорошо, когда его совсем не надо выключать, а если станет прохладно в комнате, снова бежать и включать в сеть. Следить за температурой в помещении помогают термостаты. Причем самый простой и популярный вариант среди потребителей – розеточный.

Розеточный, он же, терморегулятор, устанавливаемый в розетку. Это устройство, позволяющее добиться оптимальной температуры в доме/квартире/офисе. С помощью оно контролирует температурный режим в конкретном помещении, ориентируясь на показатели, заданные пользователем.

Вариант термостата, устанавливаемого в розетку, наиболее прост в монтаже. Он не требует использования различных инструментов и специальных навыков

Одно из существенных преимуществ использования розеточных термостатов – не нужно приглашать специалиста для их монтажа. Справиться с установкой способен любой человек, впервые столкнувшийся с прибором.

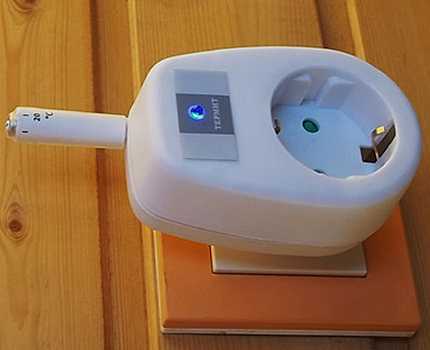

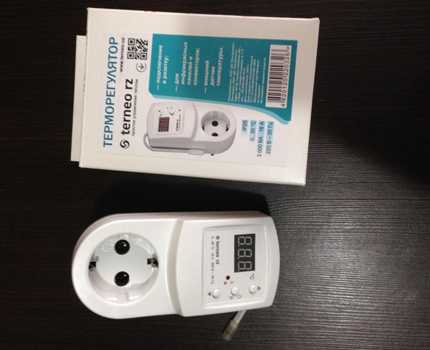

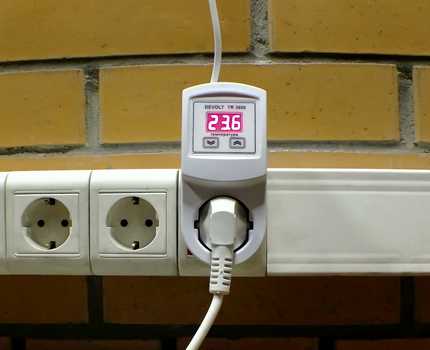

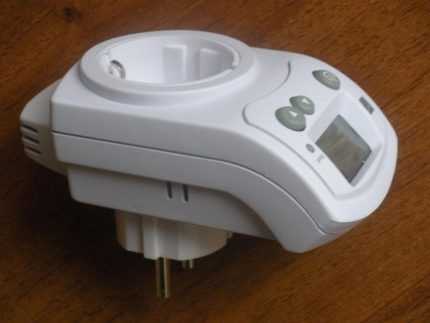

Розеточный терморегулятор выглядит как розетка-переходник или накладка. С обратной стороны у него имеется вилка для подключения в сеть, а с лицевой – розетка, в которую предстоит вставить вилку бытового обогревателя.

Включив прибор в обычную розетку, можно увидеть, как на экране загорится лампочка

Многие модели термостатов можно использовать не только для контроля работы обогревательных приборов, но и для кондиционеров, светильников, электрических чайников и прочей техники, питающейся от электричества. В зависимости от типа прибора отличаются его возможности и, соответственно, количество настроек, которые можно совершать.

Особенности работы розеточного термостата

Для начала работы потребуется вставить терморегулятор в обычную розетку, которая будет использоваться для включения бытового обогревателя. Его работа не зависит от типа обогревательного прибора, марки и производителя. Важно лишь одно – чтобы мощность обогревателя не превышала допустимое значение мощности, на которое рассчитан термостат.

Далее нужно установить желаемые настройки температурного режима для конкретной комнаты. Вставить вилку обогревательного прибора в разъем терморегулятора. Все – обогреватель начнет греть помещение, пока температура в нем не достигнет верхнего предела температурного диапазона, установленного хозяином.

Настройка диапазона желаемых температур происходит с помощью специальных кнопок, размещенных на лицевой части устройства

Принцип работы розеточного термостата заключается в том, что специальный датчик собирает информацию о температуре вокруг себя. Если она достигает нижней границы, установленной пользователем, то срабатывает реагирующий механизм – реле или биметаллическая пластина и цепь замыкается.

Соответственно, обогревательный прибор, подключенный через термостат, получает доступ к электричеству и начинает работать на обогрев.Когда комната прогрелась, а ее температурный режим достиг верхней границы диапазона, установленного хозяином, датчик фиксирует это.

Реагирующий механизм получает информацию и закрывает доступ к электросети. Если устройство оснащено биметаллической пластиной, то она, нагреваясь, сама размыкает цепь, и подача электроэнергии к обогревателю прекращается.

По схожей схеме работают и регуляторы температуры теплого пола. Подробнее о таких устройствах читайте .

А вот функционируют по другому принципу. Такие термоголовки устанавливают непосредственно на отопительный прибор.

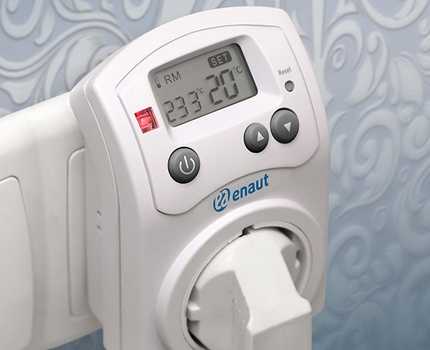

Видео-описание предназначения и работы розеточного термостата Enaut:

Виды термостатов для обогревателей

Рынок изобилует предложениями о покупке терморегуляторов. Производители предлагают такое обширное разнообразие моделей, среди которого несложно потеряться. Все устройства отличаются внешним видом, цветом, используемым для производства материалом, выполняемыми функциями, типом настроек, стоимостью.

Стационарный вид термостатов предстоит сначала монтировать на стену, а затем подключить провода, используя схему подключения, приведенную в инструкции к конкретной модели

В зависимости от типа монтажа термостаты делят на два типа:

стационарный – прибор устанавливают в стену, подключаясь к проводке;
переносной или розеточный – можно свободно переносить и использовать в любой комнате.

Большим спросом среди покупателей пользуется терморегулятор, устанавливаемый в розетку. Простота подключения, настройки и использования покоряет многих потенциальных клиентов.

Ведь подключив обогреватель через розетку-термостат и задав режим работы на неделю, можно спокойно уезжать в командировку. Все растения будут находиться в комфортных условиях, а счет за электричество не испугает.

По типу расположения датчиков температуры терморегуляторы делятся на:

модели с выносным датчиком;
термостаты со встроенным датчиком.

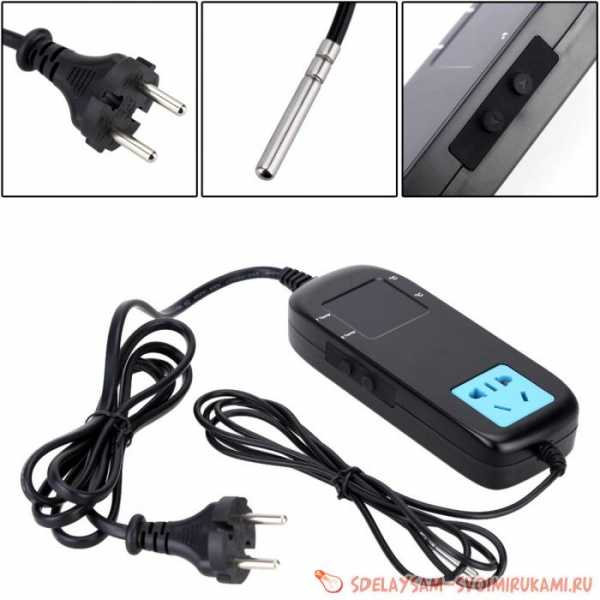

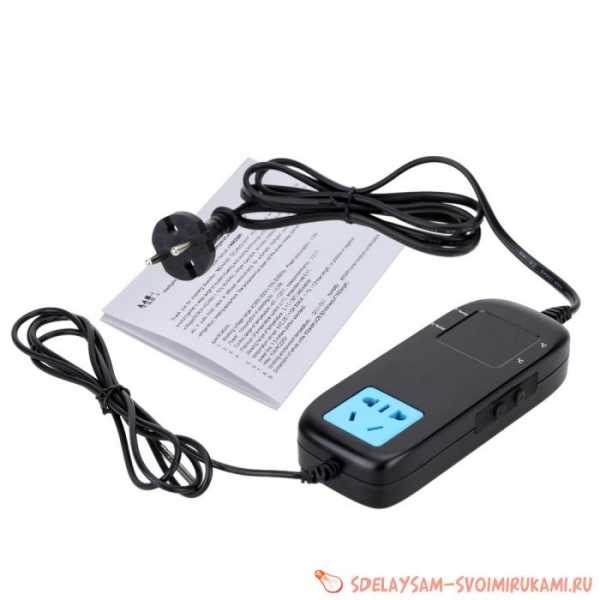

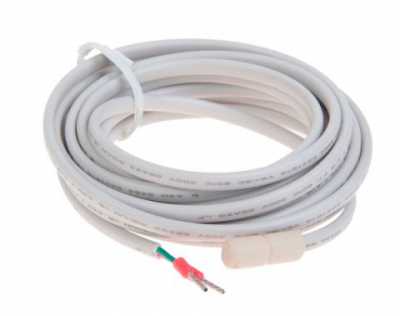

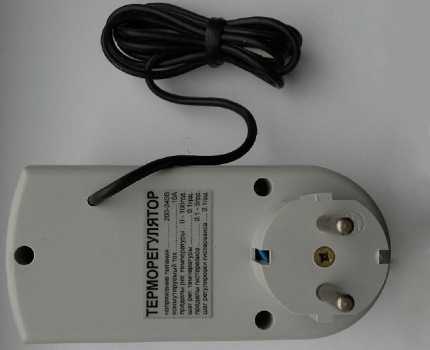

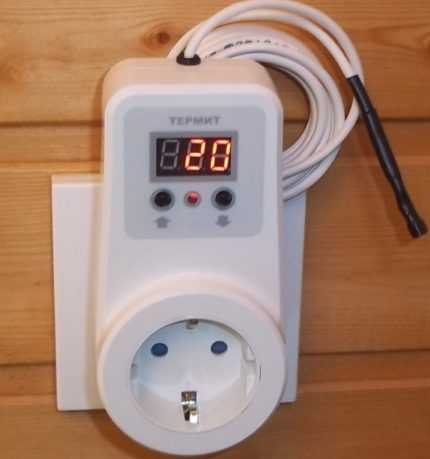

Выносной датчик обычно расположен на конце кабеля, присоединенного к самому регулятору. Длина провода может быть самой различной – как короткая, так и довольно внушительная. Чаще всего встречаются модели с длинным кабелем от 1,5 м до 3 м и с коротким – от 10 см до 20 см.

Длина кабеля у моделей с выносным датчиком может достигать 3 м и более, все зависит от модели

По конструкционным особенностям бывают такие виды терморегуляторов:

механические;
электронные;
GSM управляемые;
Wi-Fi регулируемые.

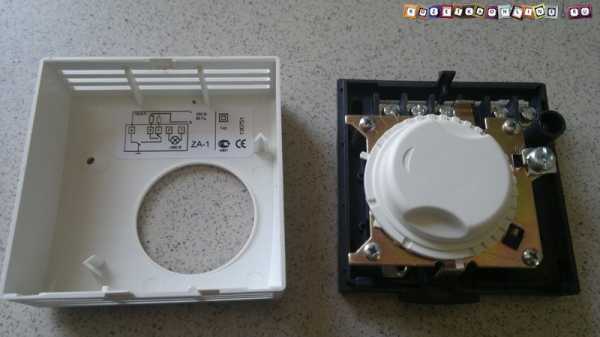

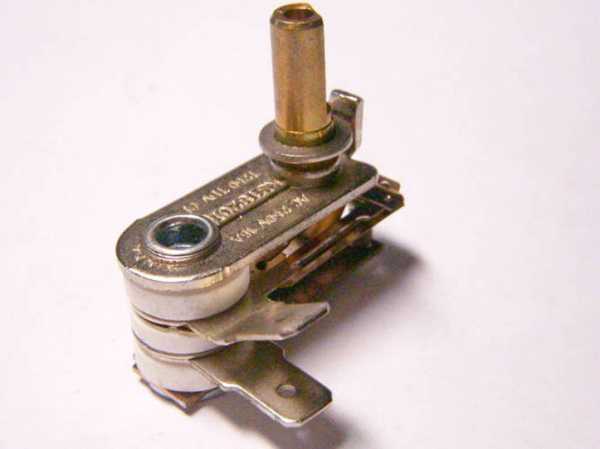

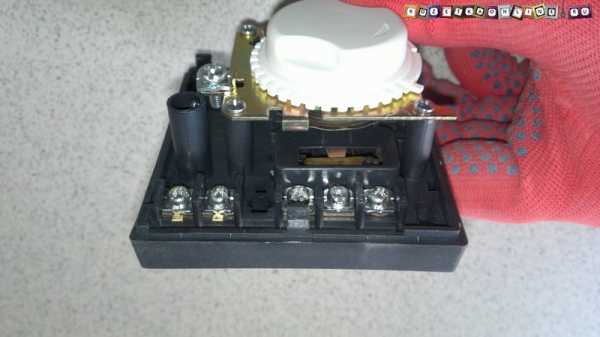

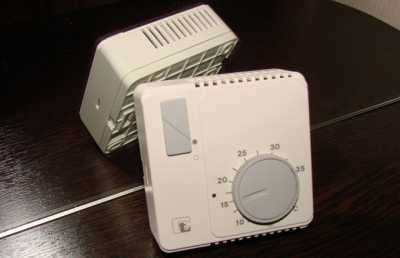

Механические модели

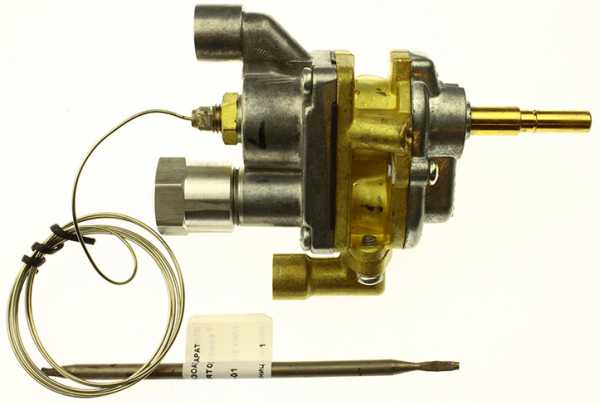

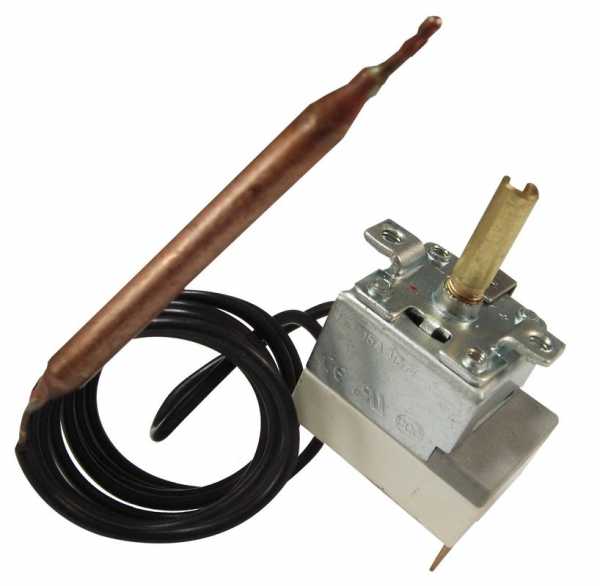

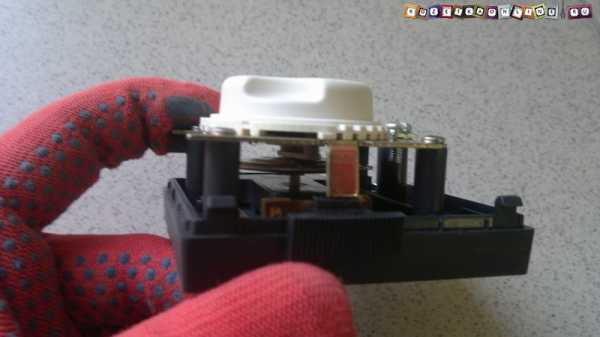

Такие термостаты считаются самыми простыми и доступными по цене. В них основным реагирующим элементом служит биметаллическая пластина. Регулировка и настройки прибора происходят с помощью рычага или поворотного колесика.

Основная сложность заключается в монтаже – механические модели устанавливаются в стену и подключаются к питающему проводу. Из-за этой особенности многие потенциальные клиенты, не имеющие опыта монтажа электрооборудования и соответствующих инструментов, отказываются от механических моделей.

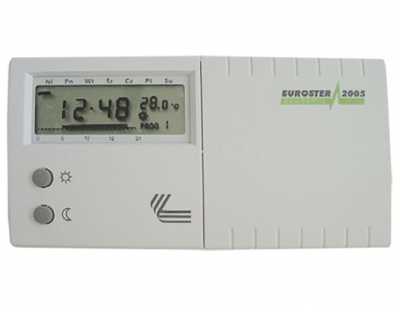

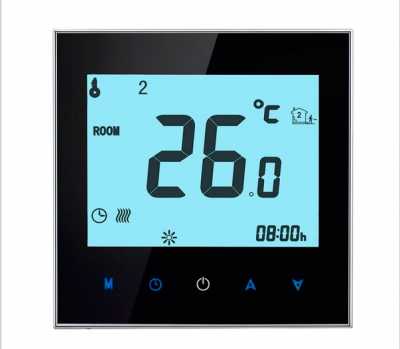

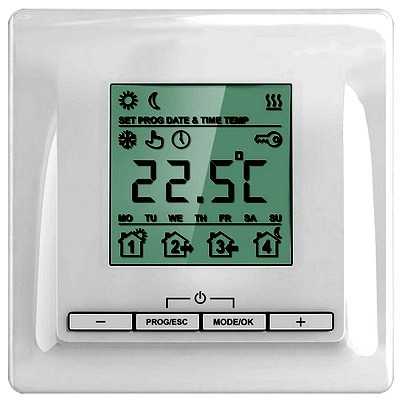

Электронные терморегуляторы

Работают благодаря наличию электронной схемы. Она состоит из датчика, выходного реле, накладных/сенсорных кнопок управления, иногда поворотного колесика, микропроцессора, обрабатывающего входные команды и выдающего сигналы, термометра (резистивного датчика), измеряющего температуру.

У этого типа контроллеров есть монитор, выводящий заданные значения температур. Для питания электронным термостатам нужно 24 В.

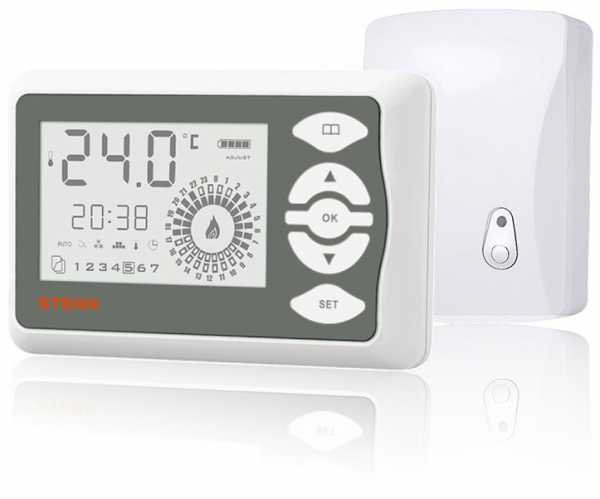

Среди них есть программируемые модели, в которых можно настраивать разные режимы работы – на день, ночь, выходной, рабочий, на неделю. Такие электронные терморегуляторы могут работать от встроенного, от выносного или от двух вместе датчиков температуры.

Повышение температуры снижает сопротивление датчика, в определенный момент, когда достигнута критическая заданная температура срабатывает термостат и размыкает цепь – отключается обогреватель. И наоборот.

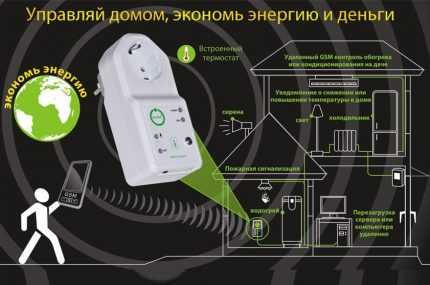

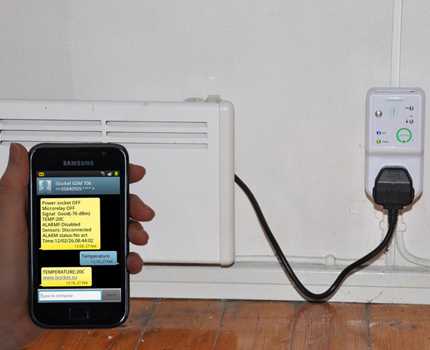

GSM управляемые контроллеры

Устройства позволяют посылать команды из любой точки города. Главное, чтобы была мобильная связь в месте установки розеточного термостата и в месте нахождения его хозяина. Для их работы требуется сим-карта мобильного оператора, которая устанавливается в специальный разъем контроллера.

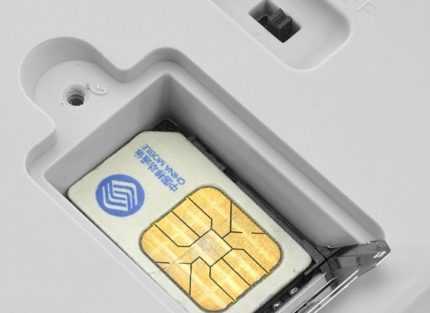

В устройствах, контролируемых по смс, с обратной стороны есть специальное гнездо для установки sim-карты

Чаще всего многие GSM управляемые устройства имеют весьма обширные возможности, позволяющие контролировать не только температуру воздуха в доме, но и включение бойлера, кофеварки, электрического чайника или других приборов. Основной недостаток этих моделей – стоимость, которая может достигать довольно высоких пределов.

Модели приборов, умеющие принимать команды о включении и выключении обогревателя посредством звонка или смс-сообщения, удобно контролировать, находясь на значительном расстоянии от квартиры/дачи

Переносные в обычные розетки, предварительно пополнив счет и активировав, новую СИМ-карту.

Розеточные контролеры, управляемые по интернету и телефону, являются самыми дорогими в этом сегменте. Но количество выполняемых функций с легкостью компенсирует этот недостаток (+)

Демонстрация работы умного устройства – розеточного GSM термостата:

Wi-Fi регулируемые термостаты

Дорогостоящие и многофункциональные розеточные терморегуляторы. Многими из них можно управлять как с помощью sms-сообщений и звонков, так и с использованием интернета. Обязательное условие – наличие в доме Wi-Fi-связи.

Нюансы выбора терморегулятора

Приняв решение о покупке розеточного термостата для контроля работы бытового обогревателя, предстоит подобрать нужную модель. Ведь важно, чтобы покупка полностью удовлетворила все требования и пожелания покупателя.

Рынок терморегуляторов, устанавливаемых в розетку, изобилует разнообразными моделями. Впервые столкнувшись с необходимостью такого рода покупки, надо предварительно определиться, каким критериям должен соответствовать прибор. От предъявляемых к нему требований напрямую будет зависеть стоимость.

Во-первых, выбирая контроллер для своего обогревательного прибора, надо обратить внимание на модели, контролирующие температуру воздуха. Ведь есть устройства, следящие за температурой в самом обогревателе. Такой вариант не позволит достичь максимально комфортных условий в нужной комнате.

Во-вторых, следует учитывать мощность своего обогревателя. Она не должна превышать максимально допустимую нагрузку на терморегулятор. Производители чаще всего выпускают модели, выдерживающие нагрузку в 2 кВт, 3 кВт, 3,5 кВт.

Оптимально, если потребности обогревательных приборов будут на 30% меньше, чем указано в технических данных контроллера.

С обратной стороны розеточного контролера часто производитель наносит информацию об его основных технических параметрах – мощности, напряжении, регулируемом диапазоне и прочие

В-третьих, важное значение имеет назначение помещения, где предстоит установить розеточный термостат. Каждая модель устройств имеет индивидуальные технические характеристики, в том числе, диапазон регулируемых температур.

Возможные значения температурной градации:

-5°С до +45°С;
0°С до +100°С;
-15°С до +30°С;
и другие варианты.

В зависимости от предназначения комнаты следует подбирать терморегулятор с соответствующим температурным диапазоном.

В-четвертых, нужно решить, какие еще функции должен иметь покупаемый прибор. Если ему предстоит только контролировать работу бытового обогревателя, включая и выключая его при необходимости, то это будут более дешевые модели.

В случае, когда требуется вариант терморегулятора, умеющего принимать команды через интернет и присылать отчет об их выполнении, речь пойдет о совсем другом уровне цен. Эти умные приборы, помимо программируемого температурного режима на каждый день недели, способны управлять и другой техникой, находящейся в доме.

Использовать модели с такими возможностями лишь для контроля работы обогревательных приборов целесообразно в загородном доме. За пару часов до приезда можно прислать с телефона или по интернету команду о нагреве помещений до +19°С.

На все остальное время, когда дачей никто не пользуется, можно установить режим нагревания воздуха в комнатах до +7°С. Такая температура поможет поддержать комфортные условия для мебели и растений при экономном расходовании электроэнергии.

Модели, управляемые с телефона и компьютера, можно оставлять без присмотра. Если прекратится электроснабжение, прибор успеет уведомить о случившемся владельца

В-пятых, подбирая оптимальную модель контроллера, можно заметить, что приборы западных производителей стоят немного дороже отечественных аналогов, хотя качество многих недорогих устройств находится на высоком уровне.

Чаще всего покупают розеточные терморегуляторы таких производителей, как Sardo (Китай), Deegre, Devolt, Terneo, Tessla, Digitop, Enaut, Hager EK051 (Франция), Socket и другие.

В-шестых, не стоит забывать про . В большинстве случаев она составляет IP20. Такие модели категорически запрещено использовать в ванных комнатах и других помещениях с повышенным уровнем влажности. В целях безопасности для подобных комнат следует выбирать модели, у которых степень защиты IP44 и выше.

Дополнительный критерий выбора терморегулятора – цвет и форма, которые позволят ему гармонично вписаться в существующий интерьер комнаты. Что касается размера, то все предложения отличаются компактностью. Также существуют модели, в которых предусмотрена защитная блокировка от детей.

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения. Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в . Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Выводы и полезное видео по теме

Виды терморегуляторов и их сравнение:

Выбрав оптимальную модель терморегулятора и правильно установив его в розетку, можно сделать свою жизнь значительно комфортней.

Теперь, чтобы поддерживать в доме/офисе нужный температурный режим, не придется постоянно уделять внимание обогревателю, включая и выключая его. Термостат сам будет контролировать этот процесс, учитывая установленные пользователем настройки, что поможет экономно расходовать электроэнергию.

Подыскиваете практичный и удобный терморегулятор на розетку? Или есть опыт использования таких девайсов? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании термостатов для обогревателей.

sovet-ingenera.com

Внешний термостат — Портал о стройке

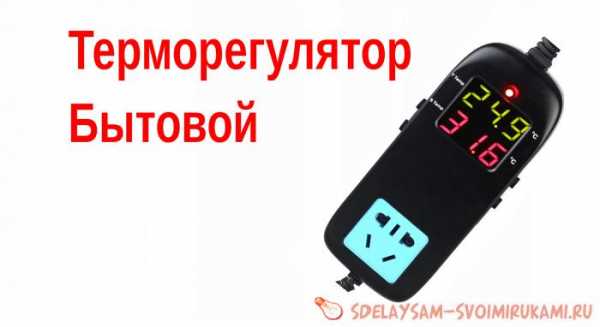

Всем привет. Сегодня я расскажу Вам о регуляторе (термостате) для бытового применения. Это законченное устройство, ни какая-нибудь плата, которую ещё нужно чем-то питать и знать, как подключить. Поэтому с ней справиться любой человек, без знания электроники, посмотрев это видео или прочитав инструкцию, идущую в комплекте.

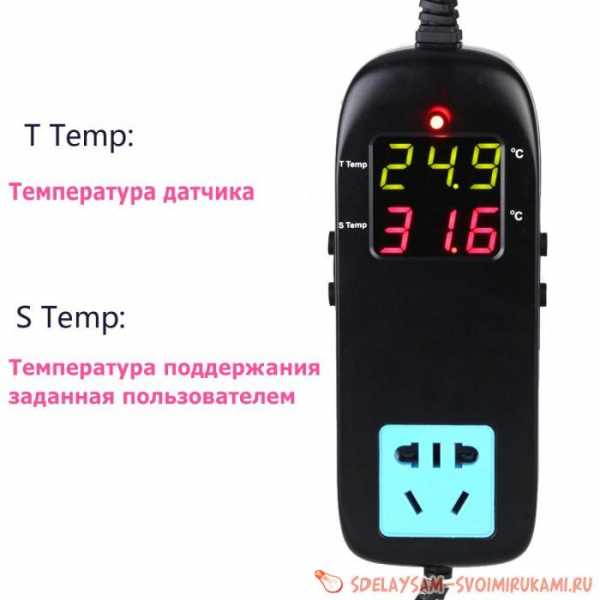

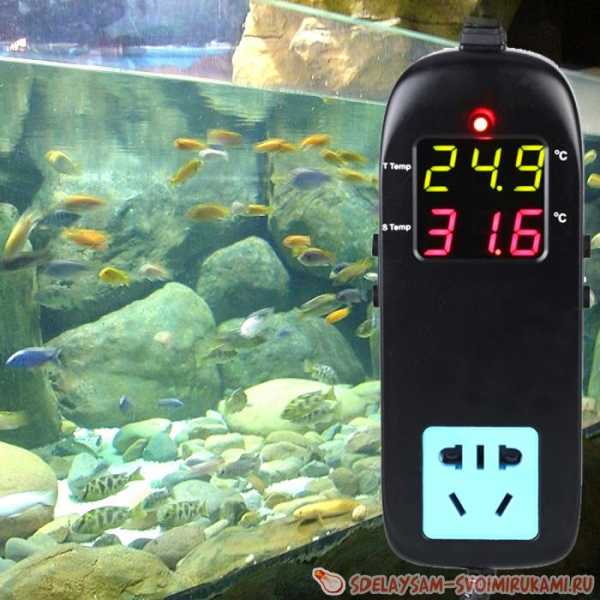

Прибор предназначен для контроля температуры от -40 до +120 градусов Цельсия, может работать как на обогрев, так и на охлаждения. Может быть использован для аквариума, террариума, инкубатора, парников, холодильников, бойлеров и т.п., да и просто для поддержания температуры в комнате, для чего, собственно говоря, я его и использую.

В весенне-осенний период отопление либо рано выключаю или поздно включают. В квартире с этим вечная проблема. Я беру данный термостат и подключаю к нему обогреватель. В результате в комнате всегда стабильная температура, которую я могу установить с большой точностью. Термостат, который находиться в обогревателе никуда не годиться – он поддерживает верхний придел разогрева обогревателя, да и вообще работает, как только ему заблагорассудиться.

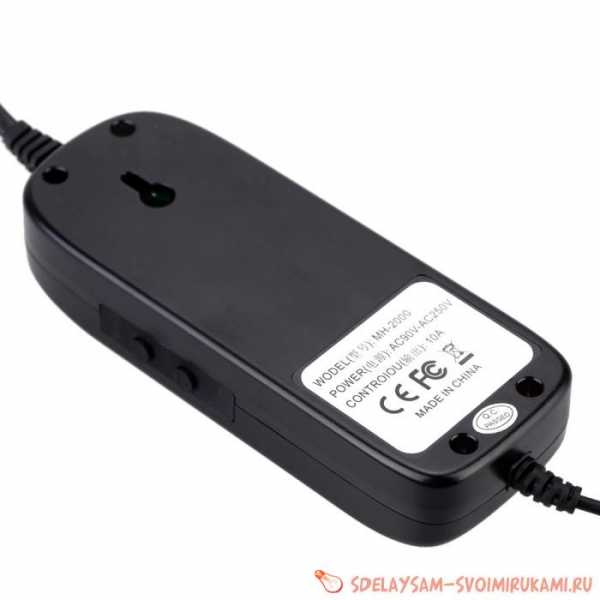

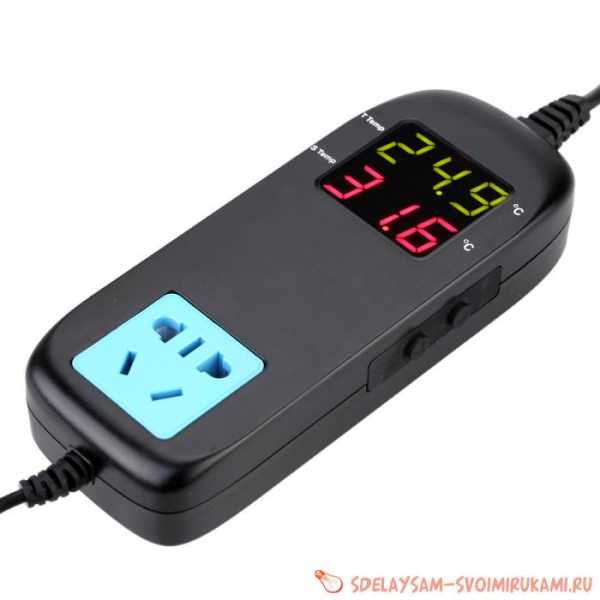

По внешнему виду терморегулятор больше напоминает сетевой фильтр с одной розеткой. Розетка универсальная и предназначена для включение вилок любого государства, наше не исключение. Выше розетки расположен дисплей. Дисплей большой, яркий, двухрядный, двухцветный, благодаря чему показания видны с большого расстояния. Над дисплеем расположен индикатор – светодиод, сигнализирующий о включенной нагрузке. Из терморегулятора, помимо вилки питания, выходит датчик контроля температуры, который должен быть установлен на объекте контроля.

Сзади корпуса имеются отверстия для крепления на стену или какую-либо другую поверхность, что очень удобно. По бокам расположены такие прорезиненные, удобные на ощупь четыре кнопки для управления: две слева и две справа.
Давайте включим терморегулятор. Верхнее показание – температура датчика, которая отображается в реальном времени, нижнее – поддерживаемая температура, которую установил пользователь.

Согласитесь, что очень приятно выглядят двухцветные показания.

Давайте разберем функцию кнопок и доступные установки, и режимы. Вот я привожу Вам рисунок того, что нарисовано на кнопках и описано в инструкции, которая идет в комплекте. И опять же она на китайском и английском языках. Первая кнопка слева с низу обозначена как Вы, наверное, уже догадались – включение-выключение. Хочу Вас расстроить: вы ошибаетесь, как ошибался и я. Это оказывается сброс настроек до заводских. Если Вам нужно откатить прибор до начальных установок – просто удерживайте эту кнопку более 5 секунд пока не замигают верхние (зеленые) показания. После этого все настройки будут сброшены. Повторно нажмите эту же кнопку, для того чтобы показания перестали мигать.

Далее единственное и основное меню устройства состоит из 4 пунктов: P0-P3. Для того чтобы попасть в это меню необходимо нажать и удерживать кнопочку «S» более 3 секунд, до появления «P0». Значение данного пункта отображается в нижней строке. Переходить с пункта на пунrт нужно этой же кнопкой «S», пункты будут перелистываться по кругу P0-P3. Кнопками со стрелками вверх и вниз установите нужные Вам значения. Для выхода из меню нажмите на кнопку сброса настрое со значком «включения-выключения», либо подождите 5 секунд и только тогда заданные значения вступят в силу.
Теперь давайте рассмотрим, что означают все пункты меню:

Пройдемся по каждому пункту.
P0 – наш термостат регулятор имеет возможность работать как на погорев, управляя скажем обогревателем. Включая (замыкая) контакты реле при понижении температуры ниже заданного значения (режим «H»). Либо работать на охлаждение, управляя скажем охладителем или вентилятором. Включая (замыкая) контакты реле при превышении температуры выше заданного значения (режим «C»).
Я установлю режим «H» для обогрева помещения.
P1 – температура поддержания. Выставляйте любое значение от -40 до +120. При длительном удержании кнопок со стрелками показания начнут сами прибавляться или убавляться, если нужно кардинально сменить показания не наживая кнопки по 150 раз.
Я выставлю 29 градусов для демонстрации работы прибора.
P2 — Задержка перед включением нагрузки. Как только показания достигли нужного уровня – срабатывает реле времени и по окончании включает реле, если заданные уровни находятся в пределе срабатывания. Если говорить проще, то бывает такое что температура доходи, до 29 градусов, а через 2-3 минуты опять понижается до 28, в результате чего происходит кратковременная коммутация нагрузки, что не совсем может хорошо сказаться. Вот для этого может пригодиться реле времени.
Я выставлю ноль.
P3 – гистерезис или разница между температурами включения и выключения. Изначально по заводским установкам выставлено 0,5 градуса Цельсия, это значит, что для режима «H» нагрузка в моем случае будет включаться при достижении 28,5 градусов и выключаться при достижении 29 градусов.
Изначально 0,5. Я оставлю без изменений.
Я подключу нагрузку. Включаю термометр. Так как сейчас температура меньше 29 градусов, горит светодиод и работает нагрузка, типа обогреватель. Сейчас я рукой с имитирую то что помещение прогрелось, и нагрузка выключиться. Прогрелась. Нагрузка выключилась при 29 градусах. Оставлю остывать. Нагрузка включилась при 28.5 градусах. Все работает исправно.
Если в процессе работы показания датчика превысят значение +120 градусов, то на дисплее отобразиться «HHH». И если температура опуститься ниже – 40 градусов, то дисплей покажет «LLL». Эти же показания могут высветиться при неисправности датчика или обрыва провода к нему.
Вот мы рассмотрели терморегулятор в действии. Теперь я расскажу о предупреждении указанных в инструкции:
1. Прибор не может быть установлен в местах где капает вода превышена влажность 90%. Сам датчик герметичен и может быть установлен куда угодно, но прибор не терпит воды и большой влажности.
2. Провод датчика температуры должен идти отдельно от высоковольтных проводов. Так как помехи с сети могут повлиять не показания прибора.
3. Терморегулятор управляет в основном энергоёмкой нагрузкой, поэтому обращайте особое внимание на надежность электрических соединений: терморегулятора с сетью, регулятора с нагрузкой.

Давайте пройдемся по характеристикам сего устройства:

Модель: MH-2000
Цвет: черный
Материал: PC пластик.
Рабочее напряжение: 90 В ~ 250 В
Номинальный ток: 10A.
Потребляемая мощность: ≤ 3 Вт.
Потребляемая мощность в режиме ожидания: ≤0. 5 Вт.
Точность контроля температуры: 0.1 °C.
Разрешение: 0.1 °C.
Погрешность измерения: ±0. 3 °C.
Диапазон регулирования: -40 ~ 120 °C.
Поворотный диапазон температуры: 0.1 ~ 30 °C (регулируемая).
Рабочая температура: -20 ~ 70 °C.
Рабочая влажность: 90% RH, без конденсации.
Датчик температуры: NTC 25 градусов = 10 К B3435 ± 1% (1.48 м).
Длина провода питания: 1.5 м.
Длина провода датчика: 1.5 м.
Реле: 10A / 250В.
Размер: 155х60х28 мм.
Вес: 245.2 г.
Размер упаковки: 155х60х28.5 мм.
Вес упаковки: 317 г.

В заключении хочу сказать общее впечатление: регулятор имеет качественный корпус, провода, кнопки. Корпус имеет полноценный размер, что очень радует, это не китайская мелочь. По ощущениям это точно не дешевка, которая сегодня-завтра сломается или потрескается. Впечатления по работе и внешнему качеству очень позитивное. Работал у меня регулятор в районе месяца: претензий или замечаний нет, за работу поставлю 5 с плюсом.

Это отличный бытовой терморегулятор. Мне лично очень понравился.

Ссылка для покупки — http://ali.pub/k24c1

У меня всё) Спасибо за просмотр данного видео! Если понравилось – поставьте пожалуйста лайк. Все вопросы – в комментарии. Самая низкая цена прибора по ссылкам в описании под видео. Подписывайтесь на канал. До свидания. До новых встреч.

Source: SdelaySam-SvoimiRukami.ru

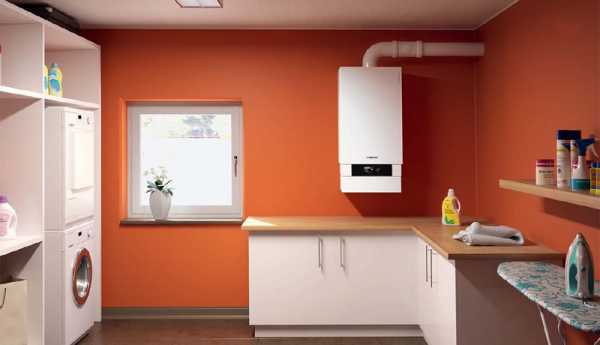

Комнатный термостат (терморегулятор) для котла отопления

Здесь вы узнаете:

Некоторые модели отопительных котлов наделяются электронными схемами, необходимыми для расширения функционала и более удобного управления микроклиматом в доме. Оборудование получается сложным, но радующим изобилием сервисных возможностей – от автоматической регулировки температуры в контурах до управления внешними вспомогательными узлами. Неоспоримым преимуществом является возможность подключения дополнительных управляющих модулей. Например, терморегулятор для котла отопления поддержит заданный температурный режим и обеспечит удобство управления обогревом.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

По электронному датчику контроля температуры теплоносителя в системе отопления;
По выносному датчику температуры воздуха;
По температуре воздуха за пределами помещений;
По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

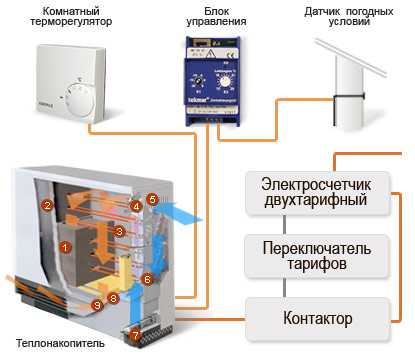

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Как работают терморегуляторы для котлов отопления

Термостат для газового котла – это полноценный выносной пульт управления. Судите сами – если котел висит на кухне, то для того чтобы убавить температуру в отоплении, вам придется встать с дивана и посетить кухонное помещение. Если бы в комнате был установлен терморегулятор, достаточно было повернуть ручку или нажать на кнопку понижения температуры. Хуже всего, если отопительное оборудование смонтировано в труднодоступном месте – в этом случае без выносного пульта управления просто не обойтись.

В программируемых термостатах можно задавать различные температурные режимы для дня и ночи.

Основой любого терморегулятора для котла отопления является температурный датчик. Он анализирует температуру воздуха в обогреваемых помещениях, управляя работой горелки и прочих узлов. Выставив ручкой или кнопками +22 градуса, можно оставить технику в покое – она сама обеспечит достижение заданного температурного режима. Какой бы ни была температура наружного воздуха, температура в помещении будет держаться на одной и той же отметке.

Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.

Более сложный и продвинутый комнатный термостат для газового котла сможет работать сразу с несколькими отопительными контурами отопления, обеспечивая раздельную регулировку температуры.

Плюсы и минусы комнатных термостатов

Терморегулятор для котла отопления – это всего лишь удобное дополнение, обеспечивающее температурный контроль и управление различными сервисными функциями. Этот прибор не является обязательным узлом отопительной системы, в некоторых случаях можно обойтись и без него. Комнатный регулятор температуры удобен в больших домовладениях и в многокомнатных квартирах, когда котел может стоять слишком далеко – в этом случае температуру можно будет отрегулировать, например, из гостиной.

Давайте рассмотрим все достоинства терморегулятора для котла отопления:

Единожды настроив такой прибор вы сможете долгое время наслаждаться комфортной температурой в вашем жилище.

Обеспечивает соблюдение заданного температурного режима – вы сможете создать в квартире или в доме комфортную обстановку без дополнительных усилий;
Автоматизация работы отопительной системы – за это отвечает функция программирования;
Применение терморегулятора позволит снизить потребление газа котлом отопления – тем самым достигается экономия на коммунальных платежах.

К сожалению, не обошлось и без недостатков:

Проводной комнатный регулятор для газового котла требует прокладки кабеля – это легче сделать на этапе постройки дома, чем прокладывать его поверх сделанного ремонта;
Стоимость оборудования – продвинутые терморегуляторы стоят довольно дорого. В противном случае придется обойтись без дополнительных функций.

Недостатки не самые страшные, поэтому с ними можно мириться. В конце концов, за удобство нужно платить.

Основные виды термостатов

Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза. Давайте посмотрим, чем отличаются друг от друга эти устройства и в чем заключаются особенности их работы в системах отопления. Для начала обсудим деление на электронные и механические модели – кстати, последние стоят заметно дешевле, но уступают по функционалу.

Механические модели отличаются простотой и надежностью.

Механический терморегулятор для котла отопления – это регулятор температуры с самым простым внутренним устройством. Внутри мы найдем простой термоэлемент на основе биметаллической пластины (иногда используются другие типы датчиков), управляющий сухими электрическими контактами. За установку температуры отвечает соответствующий регулятор. Благодаря простому устройству, оборудование отличается своей дешевизной. Но здесь отсутствует какая-либо автоматика.

Обратите внимание, что терморегулятор для котла отопления и комнатный механический термостат для котла отопления являются двумя разными приборами – первый представляет собой внутренний узел отопительного оборудования.

Электронный терморегулятор для котла отопления представляет собой более продвинутый прибор. Температурный контроль в нем обеспечивает точный электронный датчик, фиксирующий изменения температуры с точностью до десятых долей градуса. Самые простые модификации обладают минимальным набором функций – это контроль работы контура отопления. Более продвинутые модели порадуют мощным функционалом:

Контроль контура горячего водоснабжения;
Работа по программе;
Работа с теплыми полами;
Отображение даты и времени;
Дневной и ночной режимы работы отопления;
Ночная подсветка и многое другое.

Большинство представленных в продаже терморегуляторов для котлов отопления представлено именно электронными моделями – «механика» встречается в магазинах гораздо реже.

Беспроводные терморегуляторы очень удобны в установке, так как не требуют прокладки кабелей.

Терморегуляторы для котлов отопления подразделяются на проводные и беспроводные. Проводные модели отличаются более доступной ценой. Подключение терморегулятора к котлу выполняется с помощью двухпроводного кабеля – он прокладывается под штукатуркой или укладываемся в плинтусы или кабельные каналы. Оптимальное сечение каждого проводника составляет 0,75 кв. мм.

Беспроводной термостат – штука более интересная, так как не требует прокладки проводов. Радиус действия у этого прибора составляет до 100 метров в прямой видимости. В реальных условиях он падает в 1,5-2 раза за счет стен. Хуже всего сигнал проходит в квартирах, где стены бывают сделаны из железобетона. Зато не нужно прокладывать соединительный кабель, что актуально для построек, где уже сделан ремонт.

Как установить терморегулятор

Купить подходящий термостат можно в любом магазине, торгующем теплотехникой. Они представлены сотнями модификаций, как простых, так и более продвинутых. После выбора и покупки подходящей модели можно приступать к установке. Далее мы расскажем, как подключить терморегулятор к котлу – в этом нет ничего сложного.

Правильная установка терморегулятора в жилом помещении.

Для того чтобы установить терморегулятор на котел, следует определиться с местом его установки. На прибор не должны попадать прямые солнечные лучи, он не должен располагаться в зоне сквозняков. Также необходимо проследить, чтобы рядом не было никаких отопительных приборов – в противном случае будет трудно добиться необходимой температуры. От терморегулятора к котлу отопления прокладывается двухпроводный кабель.

В случае с беспроводным оборудованием его достаточно прикрутить к стене в любом подходящем месте.

Далее нужно настроить терморегулятор – для этого необходимо снять или установить перемычку, располагающуюся на плате котла или в каком-то определенном его месте. Так, агрегат сможет понять, что он будет работать с выносным термостатом. После это приступаем к тестам, проверкам и программированию. При использовании беспроводной модели проводится ее сопряжение с котлом согласно прилагаемой инструкции.

Термодатчик для котла отопления, представляющий собой внутренний узел отопительного оборудования, устанавливается путем замены вышедшего из строя датчика.

remont-system.ru

Терморегуляторы. Виды и принцип действия. Применение

Для сохранения требующегося уровня температуры в нагревательных системах применяются электрические устройства, называемые терморегуляторы. Все приборы, имеющие в составе электронагревательные элементы, оборудованы электрическими терморегуляторами.

Необходимость и особенности терморегуляторов

Терморегулятор представляет собой электрическое устройство необходимое для автоматического регулирования температуры в охлаждающем и отопительном оборудовании. Они монтируются в системах обогрева, искусственного климата, охлаждающих либо морозильных системах. Широко используются в домашнем хозяйстве в обустройстве теплиц.

Цель работы терморегулятора определяется включением либо выключением нагревательных элементов какого-либо прибора при показателях температуры ниже или выше указанных соответственно. Благодаря работе терморегулирующих устройств, воздух в помещении, вода, поверхности приборов и т.п. имею стабильную температуру.

Работают все терморегуляторы, в каком бы приборе они не находились, по единому принципу. Автоматический регулятор получает данные о температуре из окружающей его среды, благодаря тому, что оснащается встроенным или выносным термодатчиком. Опираясь на полученную информацию, терморегулятор определяет, когда нужно включаться и отключаться. Чтобы исключить сбои в работе устройства, термодатчик надлежит устанавливать в помещении подальше от прямого влияния различного нагревательного оборудования, в противном случае, может возникнуть искажение показателей и, естественно, регулятор будет работать ошибочно.

Классификация терморегуляторов

Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются по:

Назначению:
— комнатные;
— погодные.
Способу монтажа:
— стенные;
— настенные;
— крепящиеся на DIN рейку.
Функциональным возможностям:
— центральное регулирование;
— беспроводное регулирование.
Способу управления:
— механические;
— электромеханические;
— цифровые (электронные).

Также терморегуляторы отличаются техническими свойствами:

Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200 °С.
Количество каналов:
— одноканальные. Применяются для автоматической регулировки и сохранения температуры объекта на указанном уровне. Отличаются меньшими размерами и весом от многоканальных приборов;
— многоканальные. Выпускаются для фиксирования температуры серии стандартных термодатчиков. Их используют на производствах, лабораториях, а также в народном хозяйстве.
Габаритные размеры:
— компактные;
— большие;
— крупные.

Применение регуляторов и датчиков температуры

Терморегуляторы могут устанавливаться в жилых и промышленных помещениях. В целом можно выделить учитывающие:

И контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
И поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
Температуру воздуха снаружи – погодные термостаты.

Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:

Индустриальные пространственные. К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту.
Индустриальные с отдельными датчиками. Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку.
Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.

Выделяют также несколько видов датчиков по назначению:

Датчик температуры пола.
Датчик температуры воздуха.
Инфракрасный датчик для пола и воздуха.

Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.

Регуляторы для тёплых полов отличаются своим внутренним устройством, это:

Цифровые.
Аналоговые.

Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.

Особенности функциональных возможностей электрических регуляторов температуры:

Беспроводное регулирование (дистанционное). Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки).
Устройства программирования. Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема.

Принцип действия, плюсы и минусы

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления. Внешний вид подобен стандартному запорному крану.

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

Надёжность.
Устойчивость к перепадам напряжения.
Не подвластны сбоям электроники.
Работают при отрицательных температурах.
Можно эксплуатировать в условиях резких изменений температуры.
Простое управление.
Длительный срок службы.

Недостатки:

Наличие погрешности.
Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели.
Низкая функциональность.

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Эксплуатация электромеханических термостатов

Электромеханические регуляторы температуры используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.
С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.

Электромеханические терморегуляторы зарекомендовали себя как неприхотливые устройства:

Автоматическое включение обогрева.
Герметичность.
Невысокая цена.

Минусы этих приборов:

Низкая функциональность.
Сложность добиться высокой точности регулирования.

Специфика электронных терморегуляторов

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Главные составляющие части:

Выносной термодатчик.
Контроллер — устройство, устанавливающее конкретный уровень температуры в доме, а также создающее команды включения и отключения нагревателя.
Электронный ключ – контактная группа.

Датчик прибора отправляет данные о температуре контроллеру, который обрабатывает полученный сигнал и решает, требуется снижать или повышать температуру.

Виды электронных термостатов:

Обычные терморегуляторы. В этих приборах можно выставлять желаемые пределы температуры либо точную температуру, которая будет сохраняться. Устройства оборудованы электронным дисплеем.
Цифровые терморегуляторы:
— С закрытой логикой. Устройства имеют неизменный алгоритм работы. Регулирование выполняется при помощи передачи команд по указанным параметрам конкретным приборам, которые были установлены заранее. Параметры задаются заранее в зависимости от нужд используемых приборов для определённой температуры. Корректировка программы этих регуляторов практически неосуществима, можно только менять основные параметры. Но именно эти термостаты наиболее часто применяют в быту.
— С открытой логикой. Эти аппараты контролируют точный процесс обогрева помещений. Имеют расширенные настройки, благодаря чему можно поменять их алгоритм работы. Управляются кнопками или сенсорной панелью. Путём этих устройств можно включать либо отключать обогревательные системы в строго заданное время. Но их перепрограммированием должны заниматься специалисты. Эти регуляторы применяют чаще на производстве и в промышленности, чем в быту.

Программируемые термостаты удобно эксплуатировать, они открывают широкие возможности для тонкой настройки приборов на нужные температурные показатели, зависящие от требований отдельных зон помещений.

Достоинства:

Широкий диапазон регулировок.
Разнообразие дизайнерских решений.
Экономия электроэнергии.
Высокая точность.
Эффективность.
Безопасность при эксплуатации.

Также терморегуляторы просты в управлении и имеют не высокую стоимость, только эти два плюса не касаются регуляторов с открытой логикой. Электронные регуляторы нередко являются составной частью системы умного дома.

как работает и разновидности устройств

В радиаторах и разного рода системах отопления с целью контроля температуры используются специальные электрические устройства. При проектировании или ремонте подобной системы нужно хорошо представлять себе, что такое терморегулятор, каковы его назначение и механизм действия, как подобрать подходящий термостат.

Устройства для регуляции температуры

Необходимость и особенности терморегуляторов

Терморегулятор это средство регуляции температурного уровня, используемое в приборах, имеющих дело с теплом: в отопительном, охладительном оборудовании и системах контроля температуры в помещении. Регуляторы применяются и в сельском хозяйстве, например, в тепличных установках. Когда температура в помещении или установке в ту или иную сторону отклоняется от рамок, заданных в настройках, устройство дает команду включить или отключить нагревательные элементы. С его помощью можно контролировать степень нагрева не только воздуха и иных газообразных сред, но и жидкостей и твердых тел (например, поверхностей электроприборов).

Как устроен термостат

При подборе подходящего устройства потребители интересуются, как работает терморегулятор. Хотя эти приборы выпускаются с разными типами действующих блоков (электроника, механический узел и т.д.), принцип работы терморегулятора, независимо от его типа, базируется на считывании данных из среды, подлежащей температурному контролю. Базируясь на получаемых данных, устройство определяет, есть ли необходимость в задействовании дополнительных термических элементов или отключении имеющихся.

Важно! Для предотвращения выхода устройства из строя и минимизации вероятности ошибочных показаний термический датчик следует размещать как можно дальше от зоны непосредственного воздействия обогревателя, батарей и иного подобного оборудования.
Преимущества и недостатки
Свойства термостатических устройств, их сильные и слабые стороны напрямую зависят от типа конструкции. Наиболее важный показатель – минимизация погрешности считывания температурных данных. В принципе, высокая точность характерна для любых термостатов, имеющих электронные компоненты, тогда как в случае механических устройств именно меньшая точность (погрешность может достигать трех градусов) является основным минусом. Зато они просты в регулировке и обладают весьма демократичной ценой.
Важно! Наиболее сложными в управлении (и дорогостоящими) являются программируемые устройства. При всем при этом они весьма экономичны в отношении потребления электроэнергии, обладают большой гибкостью настроек. Приобретать такое устройство пользователю следует лишь при уверенности, что он сможет правильно программировать работу термостата.
Виды терморегуляторов
Приспособления, предназначенные для регуляции температуры, могут быть классифицированы по различным основаниям. Выпускаются изделия, рассчитанные на разные виды монтажа: на стену или на дин-рейку. Варьируются поддерживаемый диапазон измерений и число каналов. Однако в первую очередь они различаются по строению, в зависимости от того, какие механические узлы и электронные компоненты в них задействованы.
Механические термостаты
Это наиболее простые изделия, лишенные электронной «начинки», чаще всего они используются для контроля температуры жилых помещений. Их работа базируется на способности некоторых материалов изменять свои характеристики под воздействием меняющейся температуры. Задавать рамки полагается посредством вращения колеса. При выходе за них возникает замыкание или разрыв электроцепи, ведущие к подключению дополнительных нагревательных элементов или отрубанию имеющихся.
Плюсы такой конструкции – надежность, долговечность, простота управления, способность функционирования при минусовых температурах, стойкость к скачкам напряжения. Основным минусом является вероятность погрешности, в ряде случаев довольно значительной (до 3 градусов). Кроме того, изделия нельзя назвать бесшумными: при срабатывании они издают щелкающие звуки.
Механический регулятор

Биметаллические пластины
При нагревании такая пластинка деформируется и открывает сомкнутые контакты. Вследствие этого к нагревательному элементу прибора перестает поступать ток. Остывая, пластинка возвращается в прежнюю позицию, и контакты соединяются снова. Тогда электроэнергия опять подается на соответствующий элемент, что влечет за собой нагревание. Такая конструкция вмонтирована в электрические чайники, плиты, утюги.
Работа биметаллической пластины
Газонаполненные датчики
Газовые термостаты включают в себя заполненную газом трубу и контактные элементы. При помещении в жидкость газ расширяется и провоцирует замыкание контакта. Размыкание происходит, когда жидкая среда охлаждается. Конструкция устанавливается в водонагреватели, отопительные приборы на масле.
Важно! Плюсами этого и предыдущего типов являются автоматическая регуляция и бюджетная цена, минус – отсутствие места для вариативных гибких настроек, что ограничивает сферу применения.
Восковые терморегуляторы
Эти аппараты состоят из герметически запаянной камеры, снабженной пробкой из воска, и стерженька из металла. При нагревании плавящийся воск вытесняет стержень наружу, и последний инициирует изменения в электрической цепи. Такие конструкции широко применяются в автомобилестроении, а также при проектировании смесителей.
Электронные термостаты
Их применяют в разного рода системах контроля климата, в конструкциях теплого пола. Они включают в себя датчик температуры, электронный ключ и блок контроля, генерирующий команды подключения и выключения нагревательных элементов. Приборы снабжены электронным табло, на котором репрезентируются температурные данные. Они бывают с закрытой и открытой логикой. Гибкость настроек и расширенные возможности управления присущи только второму типу, такие изделия выпускаются с кнопочным или сенсорным управлением.
Электронный прибор

Двухзонные термостаты
Двухзонный терморегулятор предоставляет возможность параллельного управления двумя отопительными системами, к примеру, кухни и жилой комнаты. Некоторые модели ограничиваются возможностью выбора из нескольких заданных программ, другие – дают возможность самостоятельного задания параметров. Термодатчики надо помещать в местах, куда не проникают влага и прямые лучи солнца.
Термостат 12 В
Использование терморегулятора 12 вольт практикуется в аквариумах, тепличных помещениях, при инкубации яиц. Прибор состоит из датчика и блока контроля. Температурные ограничения задаются самим пользователем. Как источник питания используется аккумулятор в 12 вольт. Преимущества такого устройства – несложное управление и низкая цена.
Применение регуляторов и датчиков температуры
Устройства устанавливаются как в жилых комнатах, так и в производственных помещениях. Если существует необходимость в регуляции работы теплого пола, можно купить прибор, снабженный двумя датчиками, один из которых монтируется на поверхность пола (будучи заточенным под считывание данных с твердых поверхностей), а другой – помещается на стену и работает с температурой воздуха. Терморегуляторы применяются и в бытовых приборах, работающих с температурными перепадами, а также в производстве автомобилей.
Без применения устройств контроля температуры не будет возможным слаженное функционирование систем и приборов, работающих с температурными перепадами. При выборе прибора нужно обращать внимание на то, насколько его конструкция и настройки подходят системе, в которой ему придется работать.
Видео
amperof.ru
Термостат и терморегулятор. В чем отличие между термостатом и терморегулятором для печей
Чем отличается термостат от терморегулятора
Сегодня поговорим о том, что такое терморегулятор и термостат и в чем их отличия друг от друга. Рассмотрим основные принципы их работы, а также необходимость установки данных устройств на лабораторные и промышленные муфельные печи.
Определения терминов «термостат» и «терморегулятор»
Значение термина «терморегулятор» кроется в самом слове. Это прибор, предназначенный для контроля температуры во время работы лабораторной электропечи. Он отвечает за подключение системы управления и достижение выставленных параметров.
Главной функцией термостата является оптимизация расхода электроэнергии. Он проводит своевременное включение и отключение устройства в случае приближения к граничным температурным показателям.

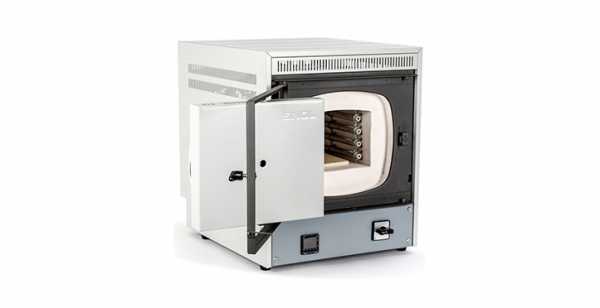

Современные печи обладают встроенной панелью управления – цифровой или механической, на выбор
В чем схожесть и отличие термостата от терморегулятора? Перечислим главные характерные особенности:
Что общего? Если терморегулятор используется для поддержания температуры на одном уровне и выступает как самостоятельное устройство, его можно называть термостатом. Если же он является модульным элементом термостата, то считается просто его частью. В таком случае общим определением будет «термостат».

В чем разница? Значение слова «терморегулятор» может подразумевать отдельно взятый элемент, в то время как «термостат» – это полностью самостоятельное устройство, в состав которого и входит регулятор тепла.

В качестве отдельного устройства терморегулятор может служить для изменения температуры согласно заданным параметрам. Функция термостата – не управление, а поддержание температурного режима

Главный принцип действия механического термостата
Во время работы промышленной печи чаще всего необходимо обеспечить своевременное ее отключение. Механические термостаты действуют с учетом способности веществ видоизменяться при нагреве. Чтобы понимать, чем отличается термостат от терморегулятора, приведем пример действия первого на основании описания разных его моделей.
Пластины из биметалла
Конструкция такого механизма довольно проста – две пластины из разных металлов, соединенных болтами. Наружный диск имеет циферблат с нанесенными температурными делениями.
Главным принципом является неодинаковый нагрев металлов. Одна пластинка нагревается меньше и остается неподвижной, вторая – изгибается при нагреве до определенной температуры.
Так как пластины – это часть общей электрической цепи, то, пока они ровные, цепь замкнута. После достижения определенного уровня деформации, цепь разрывается, и электричество прекращает поступать.
Существует много разновидностей биметаллических термостатов, но принцип действия у них одинаков
Датчики с газом
Принцип действия данной конструкции схож с вышеописанным. Единственное отличие – использование газа, который нагревается и расширяется быстрее, чем металлы. Датчик внутри наполнен газом, заключенный между металлическими дисками. При достижении нужной температуры расширенный газ разъединяет диски, которые и размыкают цепь питания. После охлаждения диски постепенно приближаются, замыкая контакты.
Газовые термостаты быстрее реагируют на нагрев, если сравнить их с металлическими
Как работает электронный терморегулятор
Описывая термостаты и терморегуляторы (в чем разница между ними), нельзя не отметить преимущество электронных регуляторов тепла перед механическими. Их установка позволяет выставить и поддерживать нужную температуру с высокой точностью, что бывает просто необходимым в работе с промышленными и лабораторными печами.
Вместо механических датчиков используются резисторы, сопротивление которых изменяется в зависимости от степени нагрева. Поступающий сигнал обрабатывается в электронном модуле, откуда и подается команда на начало или завершение работы.
Основными разновидностями терморегуляторов считаются:
Непрограммируемые. Представляют собой цифровой дисплей с кнопками для установки нужных температурных параметров. Не имеют широкого функционала.

Программируемые. Эти приборы можно сравнить с миниатюрными компьютерами. Их применение позволяет выставлять не только температуру, но и время включения, а также спланировать конкретные дни работы.

Беспроводные. Самые современные устройства, позволяющие осуществлять контроль на расстоянии. Используя Bluetooth или Wi-Fi-технологии, можно управлять работой печи, находясь в другом месте. Кроме того, исчезают проблемы, связанные с прокладываем электропроводки.

Использование беспроводных технологий значительно расширяет возможности управления нагревом
Достоинства электронных регуляторов тепла
Использование электронных термостатов и терморегуляторов дает ощутимые преимущества:
Возможность координировать работу нескольких печей одновременно.

Крепление датчиков в любом удобном месте.

Дистанционное управление с компьютера или смартфона.

Получение на телефон сигнала тревоги в случае неполадок.

Некоторые устройства снабжены функцией отправки электронных отчетов. Многие модели позволяют осуществлять контроль при помощи голосового управления
Ни один нагревательный прибор, в данном случае муфельная печь, не обходится без комплектации терморегулятором или термостатом. Как видим, хоть эти устройства и имеют конструктивные отличия, не будет большой ошибкой использовать любое из этих названий.
labor-snol.ru
Механический терморегулятор для отопления | Термостат

В современной квартире множество обыденных для нас вещей, которыми мы пользуемся ежедневно, оснащены механическими термостатами, регулирующими их работу. Это и стиральная машина, холодильник, духовка, специализированные смесители, термоголовки батарей центрального отопления и многое другое. Неудивительно, что и для такой серьезной задачи как отопление жилища, часто выбирают именно механические терморегуляторы.

Давайте подробнее рассмотрим, как и почему работает механический термостат, его устройство, самые распространённые варианты применения для отопления на примере комнатного механического терморегулятора.

Содержание статьи:
1. Комнатный механический терморегулятор
2. Принцип работы механического терморегулятора
3. Устройство механического терморегулятора
4. Использование механического терморегулятора в отоплении
5. Выбор и покупка механического терморегулятора

Комнатный механический терморегулятор – это устройство, которое регулирует работу климатического оборудования, поддерживая заданные температурные параметры помещения. Может использоваться как для отопления, так и для охлаждения квартиры или дома.

Основное отличие комнатных механических терморегуляторов от термостатов другого типа, заключается в том, что это отдельный, полностью независимый прибор, чаще всего выполненный в виде внешнего электроустановочного изделия, предназначенный для монтажа внутри жилых помещений.

Если говорить проще, механический терморегулятор, в зависимости от заданной программы, включая или выключая те или иные отопительные или приборы охлаждения, поддерживает в помещении необходимую температуру.

Главной же особенностью именно механического терморегулятора, является полное отсутствие электрической начинки, т.е. для его работы не требуется питания, даже батареек.

Как же устроен механический терморегулятор, что именно позволяет ему измерять температуру окружающего пространства и управлять электроприборами?

Механический термостат — это устройство, которое как нельзя лучше отражает собой принцип – «Все гениальное просто!». При всей разности конструкций и используемых компонентов, в работе механических термостатов заложен один единственный принцип, а именно способность некоторых материалов и веществ в зависимости от температуры изменять свои механические свойства.

В качестве бытового примера, знакомого каждому, который бы объяснял принцип действия механического терморегулятора, можно привести обычный ртутный градусник, с помощью которого мы измеряем температуру тела.

Ртуть, заключенная внутри градусника, при повышении температуры увеличивается в объеме и поступает в градуированный капилляр, показывая тем самым точную температуру.
Примерно такие же процессы протекают в механическом терморегуляторе, единственная разница в том, что изменение температуры до определенного уровня, который указывается нами отдельно регулирующим колесом, запускают определенные процессы, чаще всего замыкает или разрывает электрическую цепь, тем самым включая или выключая отопительные приборы.

Чтобы было понятнее, как все это работает, давайте рассмотрим устройство стандартного комнатного механического терморегулятора.

Основным конструктивным элементом практически любого комнатного механического термостата является газовая мембрана. Кстати, именно за это их еще довольно часто называют мембранные терморегуляторы.

Находящийся внутри мембраны специальный газ, при изменении температуры, изменяет свой объем, тем самым воздействуя на стенки мембраны. Которые изменяясь, запускают механизм замыкания или размыкания электрической цепи, питающей системы отопления или охлаждения.

Выбор именно такого способа устройства для комнатного термостата обусловлен возможностью организации простого способа регулировки его температуры срабатывания, а также тем, что устройство реагирует именно на изменение температуры воздуха, а не поверхности, что наиболее важно в системах отопления и охлаждения. Поэтому, например, для теплых полов разумнее использовать механические жидкостные термостаты с выносным датчиком.

Регулировка температуры срабатывания у мембранного комнатного терморегулятора, выполняется с помощью управляющего колесика со шкалой, которое соединено с механизмом мембраны. Поворачивая колесо, мы приближаем или отдаляем стенки мембраны от управляющего механизма, тем самым изменяя температуру при которой произойдет замыкание или размыкание электрической цепи. Другими словами, если механизм срабатывания будет ближе к стенке мембраны, то газу, расположенному в ней, достаточно незначительно изменить объем, чтобы он сработал, соответственно понадобиться меньшая температура и наоборот. По этому принципу и работает регулировочное колесо.

Давайте рассмотрим, как именно можно применить механический термостат в системе отопления дома или квартиры.

Чаще всего комнатные механические термостаты используются в отоплении домов, совместно с газовыми котлами. Производителями довольно часто в конструкции котлов предусмотрена схема подключения через механический терморегулятор. Прибор устанавливается в разрыв питающего провода, идущего к котлу и в случае, когда температура воздуха в помещении опускается ниже выставленного порогового значения, цепь замыкается и газовый котел запускается, начиная отапливать помещение, поддерживая температуру теплоносителя.
Основные схемы подключения механического термостата к отоплению или охлаждения описаны в нашей статье «Схема подключения механического терморегулятора»

Точно по такому же принципу домашние термостаты подключают к любым электрическим обогревателям в комнатах, будь то масленые, инфракрасные или любые другие применяемые для обогрева воздуха в помещениях. Тем самым процесс отопления становится полностью автоматизированными, не требуя практически никакого участия в своей работу человека, после настройки.

Возможных вариантов использования механических термостатов масса, в автоматизации отопления он просто незаменим из-за своей неприхотливости и надежности. А простота конструкции позволяет производителям выпускать комнатные механические терморегуляторы по значительно меньшей стоимости, чем электронные, что является немаловажной частью их популярности у потребителя.

В настоящее время существует масса производителей механических терморегуляторов, есть модели и именитых брендов, но, чаще всего, в продаже вы встретите малознакомые, неизвестные наименования. В своей практике я ствил большое количество различных механических термостатов и могу посоветовать следующее:
— При выборе обязательно обратите внимание на максимальную коммутируемую мощность. Если написно, что терморегулятор на 10 Ампер, к нему можно будет подключить нагрузку не более чем 2.2-2.3 кВт. Терморегуляторы более чем 3.6 кВт подсоединяемой мощности встречаются редко. Если же необходимо подключить большую мощность, придётся использовать контактор, по схеме подключения, ссылку на которые я давал чуть выше.
— Из недорогих терморегуляторов мне понравился вот такой — BALLU BMT-1 — купить можно здесь. По конструкции, он полностью схож с тем, что описан в этой статье. Проработает у вас точно лет 3-5, а дальше зависит от качества сборки конкретной модели и условий эксплуатации. Для дачи, гаража — самое то!
Если вам нужна консультация по выбору модели терморегулятора механического — пишите в комментариях, постараюсь помочь советом!
rozetkaonline.ru
