Внешняя антенна для сотового телефона стандарта gsm. Усиление сигнала сотовой связи: как выбрать и установить GSM-антенну — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как улучшить качество мобильной связи в зоне слабого сигнала. Какие бывают типы GSM-антенн. Как правильно выбрать и установить внешнюю антенну для усиления сигнала сотового телефона. Можно ли сделать GSM-антенну своими руками.

Содержание

Факторы, влияющие на качество сотовой связи

На дальность и качество сотовой связи влияет несколько ключевых факторов:

Расположение базовых станций оператора и рельеф местности
Мощность передатчика и чувствительность приемника базовой станции
Мощность передатчика и чувствительность приемника мобильного телефона
Используемые антенны на базовой станции и мобильном устройстве
Наличие препятствий для распространения радиоволн (здания, деревья и т.д.)

В стандартной конфигурации сети GSM максимальная дальность связи составляет около 35 км от базовой станции. На практике устойчивая связь часто пропадает уже на расстоянии 10-15 км, особенно в условиях сложного рельефа.

Признаки слабого сигнала сотовой сети

О недостаточном уровне сигнала сотовой связи могут свидетельствовать следующие признаки:

На экране телефона отображается 1-2 деления уровня сигнала из 4-5 возможных
Частые обрывы соединения во время разговора
Плохая слышимость собеседника, пропадание звука
Невозможность установить соединение при наличии индикации сети
Медленная работа мобильного интернета или его полное отсутствие

В таких условиях для улучшения качества связи может потребоваться установка внешней GSM-антенны.

Типы антенн для усиления сигнала сотовой связи

Для усиления сигнала сотовых телефонов используются следующие основные типы антенн:

1. Штыревые антенны

Это простейший тип антенн в виде вертикального штыря длиной 1/4, 1/2 или 5/8 длины волны. Обеспечивают усиление 1-3 дБ. Могут быть:

Автомобильными (крепятся на крышу или стекло автомобиля)

Комнатными (устанавливаются на окно или стену)
Врезными (монтируются в корпус устройства)

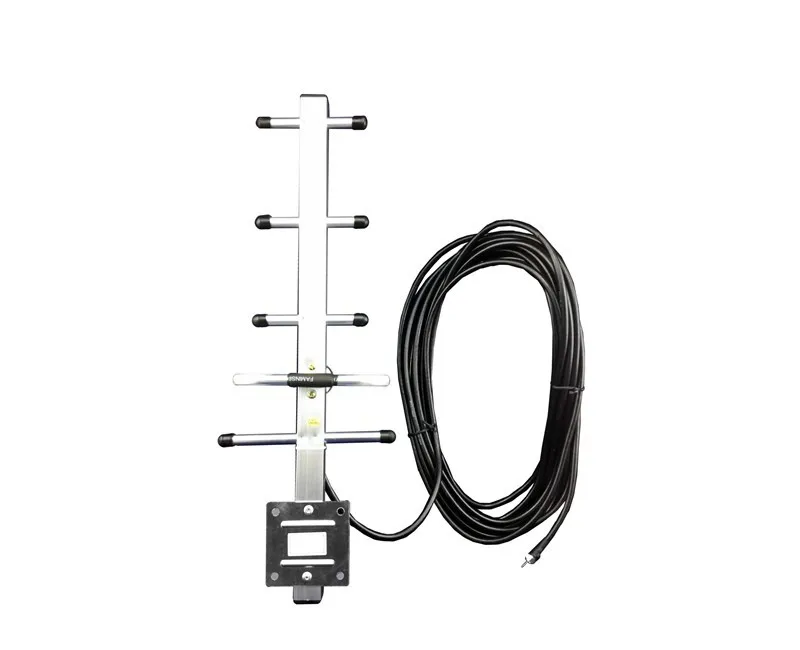

2. Направленные антенны типа «волновой канал»

Состоят из активного вибратора и нескольких пассивных элементов. Обеспечивают усиление 7-15 дБ в зависимости от конструкции. Имеют выраженную направленность приема/передачи сигнала.

3. Логопериодические антенны

Широкополосные направленные антенны с усилением 7-12 дБ. Обладают хорошей помехозащищенностью. Эффективны для приема слабых сигналов на большом расстоянии от базовой станции.

4. Панельные антенны

Компактные антенны с усилением до 9-14 дБ. Имеют широкую диаграмму направленности. Удобны для установки на стену здания.

Как выбрать GSM-антенну для усиления сигнала

При выборе антенны для улучшения качества сотовой связи следует учитывать несколько факторов:

Расстояние до ближайшей базовой станции оператора

Рельеф местности и наличие препятствий для прохождения сигнала
Диапазоны частот, используемые оператором в данном регионе
Необходимый коэффициент усиления антенны
Возможность установки антенны на улице или только внутри помещения

Для небольших расстояний до базовой станции (до 5-7 км) обычно достаточно простой штыревой антенны с усилением 3-5 дБ. На расстояниях 10-20 км рекомендуется использовать направленные антенны с усилением от 9 дБ.

Правила установки внешней GSM-антенны

Для получения максимального эффекта от установки антенны необходимо соблюдать следующие правила:

Антенну следует размещать как можно выше — на крыше, мачте или верхнем этаже здания.
Направленную антенну нужно ориентировать в сторону ближайшей базовой станции оператора.
Между антенной и базовой станцией должно быть как можно меньше препятствий.

Антенный кабель должен быть качественным, с минимальными потерями сигнала.
Длина кабеля от антенны до телефона/модема должна быть минимально возможной.

При правильной установке внешняя антенна может увеличить уровень сигнала на 10-20 дБ, что эквивалентно приближению к базовой станции в 3-10 раз.

Самостоятельное изготовление GSM-антенны

При отсутствии возможности приобрести готовую антенну, можно попробовать изготовить простейшую GSM-антенну своими руками. Для этого потребуется:

Отрезок коаксиального кабеля (например, RG-6) длиной 30-50 см
Два отрезка медного провода длиной по 8,2 см
Разъем для подключения к телефону

Порядок изготовления:

Зачистить один конец коаксиального кабеля, отделив центральную жилу от оплетки.
К центральной жиле припаять вертикально вверх отрезок провода 8,2 см.
К оплетке припаять вертикально вниз второй отрезок провода 8,2 см.
На другой конец кабеля установить разъем для подключения к телефону.

Полученную антенну нужно разместить вертикально как можно выше. Такая самодельная антенна может обеспечить усиление около 3 дБ, что эквивалентно увеличению мощности телефона в 2 раза.

Преимущества использования внешней GSM-антенны

Установка качественной внешней антенны для сотового телефона дает следующие преимущества:

Увеличение дальности и стабильности связи
Улучшение качества передачи голоса и данных
Снижение количества обрывов соединения
Увеличение скорости мобильного интернета
Экономия заряда аккумулятора телефона
Снижение уровня электромагнитного излучения от телефона

В сложных условиях приема внешняя антенна часто оказывается единственным способом обеспечить устойчивую мобильную связь.

Ограничения при использовании GSM-антенн

При установке и эксплуатации внешних антенн для усиления сигнала сотовой связи необходимо учитывать некоторые ограничения:

Антенна не может создать сигнал там, где его полностью нет
Чрезмерное усиление может вызвать перегрузку входных цепей телефона
Направленные антенны ухудшают прием с других направлений
Некоторые типы антенн требуют внешнего питания
Установка мощных антенн может быть запрещена законодательно

Поэтому при выборе и установке антенны рекомендуется проконсультироваться со специалистами и соблюдать инструкции производителя оборудования.

Стандарты связи и оборудование для усиления сигнала.

Как правильно подобрать оборудование для усиления сотовой связи.

Стандарты сотовой связи 2G, 3G, 4G LTE и их распределение по полосам частот

Краткая справка по каждой технологии.

2G: сотовые сети второго поколения были введены в эксплуатацию в начале 1990-х годов. Существует два типа технологии 2G: CDMA и GSM. В России решили использовать технологию GSM. 2G поддерживает голосовые вызовы и минимальную передачу данных — текстовые СМС и графические ММС сообщения. Для улучшения голосовой связи применяют GSM усилители.

3G: сотовая технология третьего поколения была внедрена операторами связи с 1998 года. Опять же, существует два типа технологий 3G: CDMA2000 (и EVDO) и UMTS / WCDMA / HSPA. Ранее технологию CDMA2000 / EVDO использовал оператор Skylink, а «Большая тройка» — МТС, Билайн, Мегафон решили использовать технологию UMTS / WCDMA / HSPA. В дополнении к голосовым вызовам, позволяет передавать данные по сотовым сетям. Для улучшения качества передачи данных используют 3G усилители.

4G: Когда появилось четвертое поколение сотовых сетей, операторы объединились вокруг единой технологии: LTE. Она обеспечивает значительно более высокую скорость соединения и первоначально использовалась только для передачи данных, а для передачи голоса применяли более старые технологии 2G и 3G. В последние несколько лет 4G LTE стала преобладающей технологией для передачи голоса и данных. Голосовые вызовы отправляются посредством VoLTE. Все мобильные телефоны и модемы поддерживают 4G LTE и отдают приоритет этой сети для вызовов и данных. Лучшие 4G усилители — это MIMO антенны с интегрированным в корпус роутером.

5G: пятое поколение в России общедоступным станет еще не скоро, все упирается в частотный дефицит. Самые популярные на западе и удобные в плане эффективности частоты 3,4-3,8 ГГц заняты военными. Тем не менее, вполне вероятно, что у нас 5G будет работать с сигналами «миллиметровой волны» на более высоких частотах 25-29 ГГц. Или мы пойдем своим «эксклюзивным» путем развития 5G в диапазоне 4,4—4,99 ГГц.

На 2020 год в России базовые станции сотовых операторов работают в 6 частотных диапазонах: 450, 800, 900, 1800, 2100 и 2600 МГц.

Стандарты 2G, 3G и 4G встречаются в разных частотных диапазонах:

2G может работать на частотах 900 и 1800 МГц, обеспечивая только голосовую связь;

Для улучшения приема подходят однодиапазонные комплекты Titan 900 и Titan 1800

3G работает в диапазонах 900 и 2100 МГц, предоставляя связь 2 в 1 – голос и интернет;

Для улучшения приема подходят однодиапазонные комплекты Titan 900 и Titan 2100

4G (LTE) «живет» на частотах 450, 800, 1800 и 2600 МГц .

В базовом варианте позволяет только выход в интернет. (На 2020 год в России LTE запущен на частоте 900 МГц и у операторов имеется разрешение на частоты 2100. Продолжается плавная «ЛТЕ-низация».)

Наиболее распространенной частотой является 1800Мгц, для усиления которой подходит комплект Titan-1800

Важно знать

За городом и в сельской местности, а также в населенных пунктах с низким уровнем населения чаще всего используется частота 900 МГц (как самая дальнобойная), 1800 МГц (при развитии сетей 4G), реже 2100 МГц (преобладание в некоторых частях Московской области и близ других крупных городов). В крупных же городах и мегаполисах операторы в большей степени применяют стандарты 2G (1800 МГц), 3G (2100 МГц) и 4G (800 МГц, 1800 МГц, 2600 МГц).

Для складских и офисных помещений в черте города рекомендуется устанавливать усилители частотного диапазона 2600, 2100 и 1800 МГц.

Четыре основные причины ослабления сигнала на телефоне и ухудшения приема.

Есть четыре причины, которые приводят к перебоям связи и низкой скорости передачи данных. Часто это не просто один из этих факторов, а их комбинация.

1. Помехи между соседними базовыми станциями (Inter-cell Interference или межсотовая интерференция)

Современные сотовые технологии, такие как 4G LTE, используют одинаковые полосы частот для передачи сигнала от всех базовых станций. Если ваш телефон расположен между двумя или более БС и ловит сигналы от них примерно одинакового уровня, остальные вышки будут выступать в качестве «помех» для базовой станций, к которой вы пытаетесь подключиться. Это приведет к снижению качества сигнала (в LTE это измеряется как RSRQ и SINR). Межсотовая интерференция является одной из самых распространенных причин слабого сигнала в городских и пригородных районах. Чаще всего она возникает, когда абоненты находятся на краях сот.

2. Расстояние от ближайшей вышки сотовой связи

Радиоволны затухают при распространении в пространстве. Если вы находитесь очень далеко от ближайшей БС, сигнал будет слабым. Смартфон с трудом будет улавливать сигнал от базовой станции, и аналогичным образом сотовая вышка будет плохо «слышать» сотовый телефон.

3. Строительные материалы / конструкция транспортных средств

Даже если сигнал снаружи здания или транспортного средства сильный, такие материалы, как гипсокартон, дерево, бетон, металл и низкоэмиссионные энергоэффективные стекла, могут ослаблять сигнал, делая его слабее в доме, офисе и в транспортных средствах.

4. Ландшафт и близлежащие здания

Деревья, кусты и любая другая растительность состоят из воды, которая в различной степени блокирует сотовый сигнал. Дом может находится в низменности, что затрудняет прохождение радиоволн. В городских районах большое количество высотных железобетонных зданий препятствуют распространению сигнала.

Качество мобильной связи у любого оператора зависит от зоны покрытия сотовой сети и нагрузки на базовую станцию. В городе связь может ухудшаться из-за перегрузки ретранслятора за счет большого количества абонентов. Прохождению сотового сигнала мешает и высокая плотность окружающих застроек. А в области рельеф местности (нахождение в низине и густая растительность) создает «мертвые зоны» для прохождения радиоволн.

Как замерить сигнал без специального дорогостоящего оборудования?

Рассмотрим, как можно самостоятельно определить частотный диапазон и другие параметры. Для этого можно воспользоваться бесплатными приложениями для смартфонов, такими как «Netmonitor ЛОГ» или «Сотовые Вышки». Замеры нужно будет провести в разных режимах подключения — 4G, 3G, 2G. Для этого в настройках смартфона необходимо последовательно переключать тип сети и сверяться с показаниями из приложения.

Рассмотрим пример для Андроид с использованием приложения « Netmonitor ЛОГ», «Сотовые Вышки»:

Зайти в Настройки телефона выбрать пункт Сеть и Интернет

Затем выбрать пункт Мобильная сеть

Перейти в Расширенные настройки

Выбрать пункт Предпочтительный тип сети

Подробнее на картинке:

Приложение «Сотовые Вышки»:

В верхнем левом углу экрана (обведено жёлтой рамочкой) отображается обозначение частотного диапазона. Чуть ниже можно увидеть уровень сигнала в дБ. Чем больше число, тем слабее сигнал! Хорошим считается сигнал до -100 дБ. Наша задача состоит в том, чтобы от каждого стандарта выбрать приоритетный частотный диапазон, который проходит внутрь помещения, и усилить именно его. Не стоит торопиться с определением типа соединения, лучше подождать минуту-другую пока устройство выберет приоритетную частоту. Например, G900 может смениться на G1800. Значит частота 1800 МГц присутствует в помещении, и даже если её сигнал слабее, чем у 900 МГц, телефон предпочтёт работать на более высокой частоте.

Замер уровня сигнала сотовых операторов с помощью смартфонов Samsung с ОС Android.

Современные смартфоны Samsung на ОС Android позволяют определить на какой частоте работает сотовый оператор и какой при этом уровень сигнала в дБ.

Важно замерить уровни сигнала всех операторов во всех стандартах связи — GSM, 3G, LTE

Для замера уровня сигнала всех операторов, необходимо иметь на руках СИМ-карты этих операторов, и переставлять их в телефоне для проведения измерений.

В режиме набора номера — наберите код *#0011#

После набора последнего символа телефон автоматически переходит в Сервисный режим (ServiceMode)

Если у Вас возникли вопросы по данной инструкции и нужна помощь в выборе оборудования готовы помочь Вам.

Сила и качество сигнала

Плюсом этих приложений является и то, что они показывают расположение вышек базовых станций. Это понадобится при установке внешней антенны. Её нужно будет сориентировать в направлении базовой станции. При этом если между точкой, где располагается антенна, и базовой станцией есть препятствия, такие как высокие деревья, строения, то лучше направить антенну в свободное от препятствий пространство, либо использовать антенну с круговым захватом сигнала (OMNI).

Итак, определив частотные диапазоны, на которых передаётся сигнал в районе Вашего дома, можно переходить к выбору комплекта, но мы немного остановимся на таком параметре, как мощность усиления сигнала.

Чем ниже уровень сигнала, тем более мощный репитер Вам требуется, с большим коэффициентом усиления (КУ)

Как понять — какой КУ Вам требуется?

Если прием сигнала внутри дома 1-2 деления, а на улице почти полная шкала, то КУ усилителя должен быть не менее 65 дБ.

Эту задачу выполняют комплекты VT-3G-KIT для усиления 3G сигнала и VT-1800-KIT для усиления 2G и LTE

Если же даже на улице телефон показывает 1-2 деления, то КУ усилителя должен быть не менее 70-80 дБ, и тут лучше использовать мощные комплекты серии Titan и Titan PRO, которые обеспечат необходимое усиление в нужном диапазоне (или сразу в двух диапазонах)

Усилитель сигнала сотовой связи с КУ меньше, чем 65 дБ не рекомендуется использовать вообще по причине низкого ожидаемого результата (неуверенный прием сотового телефона внутри коттеджа, ограничение одновременно разговаривающих абонентов и др. )

Измерьте площадь Вашего помещения, в котором требуется обеспечить работу сотовой сети — чем больше площадь, тем большую выходную мощность репитера надо выбирать.

В частности, стандартный усилитель на 100 — 200 мВт сможет улучшить покрытие на территории порядка 150-400 кв. м. Репитер с мощностью ~300 мВт рекомендуется использовать при площади помещения порядка 600-800 кв.м.

Решить задачу усиления сотовой связи с помощью только одного репитера не получится. Почему? Как было описано в нашей статье, посвященной основам мобильной связи, сотовый сигнал распространяется между базовой станцией оператора и Вашим мобильным телефоном.

Поэтому, чтобы усилить слабый сигнал его надо принять на внешнюю уличную антенну, пропустить его через репитер и отправить на раздающую антенну (внутри дома, квартиры, офиса).

И конечно, при этом требуется качественный кабель, чтобы снизить потери мощности при передаче радиосигнала от репитера к внутренним раздающим антеннам.

Для более простой и комфортной установки мы рекомендуем использовать готовые комплекты, подобранные под Ваши потребности и задачи.

Что входит в комплект?

В комплект входит сам репитер, уличная и комнатная антенны, кабельная сборка (провода, соединяющие репитер с внешней и внутренней антеннами), блок питания репитера, крепёж и подробная инструкция по установке и эксплуатации комплекта. Дополнительно можно приобрести кронштейны и мачты для крепления уличной антенны к стене здания, а также грозозащиту, предотвращающую повреждение оборудования от электростатического напряжения, возникающего при грозе.

Установка комплекта

Рекомендуем начать с установки уличной антенны. Вы уже определили направление до ближайшей базовой станции с помощью мобильного приложения. Теперь нужно выбрать место для крепления антенны к стене. Если мы говорим про загородный дом, то желательно закрепить антенну как можно выше. Так на пути распространения сигнала окажется меньше помех. В случае, когда вокруг дома есть высокая растительность, можно установить внешнюю антенну на специальную мачту. При установке комплекта усиления связи в квартире или офисе внешнюю антенну, как правило, крепят на стене рядом с окном или на раме самого окна.

Затем нужно завести кабель от внешней антенны внутрь помещения. Это можно сделать пробурив отверстие в стене либо в межэтажном перекрытии в случае, если антенна установлена на крыше.

Выбираем место для крепления репитера. Его можно закрепить на стене или мебели с помощью крепежа, входящего в комплект. Нужно чтобы поблизости была розетка 220 вольт для подключения репитера к сети.

Потом подсоединяем комнатную антенну, и крепим её либо на стене, либо на потолке, на сколько хватит кабеля. Длина кабеля внутренней антенны обычно 2 метра. Если по каким-то причинам требуется установить антенну дальше от репитера, можно дополнительно приобрести отдельную кабельную сборку.

Важный момент при выборе места для установки антенн. Внешняя и внутренняя антенны должны быть расположены друг от друга как можно дальше. Это нужно для того, чтобы не происходило закольцовки сигнала. Это когда сигнал от внутренней антенны улавливается внешней. В результате возникают помехи, и система перестаёт работать эффективно. Если комнатная антенна направленного действия, её не следует направлять в ту сторону, где установлена уличная антенна.

Вы, наверное, уже могли обратить внимание на то, что коэффициент усиления в дБ у разных репитеров отличается не сильно. 60-65-70 дБ. На самом деле зависимость здесь не линейная, а логарифмическая. Каждые +3-5 дБ удваивают мощность. Поэтому, комплект с максимальным усилением 83 дБ может покрыть площадь вдвое бóльшую, чем комплект с усилением 78 дБ.

Важно! Не включайте репитер без подсоединённых антенн! В этом случае репитер может выйти из строя.

В чём польза от установки репитера? Важно знать!

Помимо обеспечения помещения устойчивой сотовой связью, комплект репитера снижает уровень СВЧ-излучения сотовых телефонов и других мобильных устройств. Известно, что сам мобильный телефон является источником электромагнитного излучения. Чем слабее входящий сигнал от базовой станции, тем сильнее телефон начинает излучать, пытаясь поддерживать связь с вышкой сотового оператора. Уровень излучения в условиях плохого приёма может достигать 1,5-2 Вт, тогда как самый мощный репитер имеет мощность излучения не более 0,2 Вт для каждого частотного диапазона, то есть в 10 раз ниже!

После установки комплекта усиления связи, мобильные устройства оказываются в благоприятных для себя условиях приёма сигнала и снижают уровень собственного излучения. Оно уменьшается в десятки раз и не превышает 0,02 Вт. Не сложно посчитать, что суммарный уровень излучения системы будет значительно ниже изначального, когда телефон в поисках сети работал на максимальной мощности. Кроме того, нужно понимать, что телефон во время разговора мы держим в непосредственной близости от головы, а антенна репитера находится на расстоянии нескольких метров. Электромагнитное воздействие значительно снижается с увеличением расстояния от источника ЭМ волн.

Из вышесказанного можно сделать вывод, что комплект усиления связи снижает негативное воздействие сотового телефона и других мобильных устройств.

Антенна GSM своими руками | Усиление мобильной связи

В последнее время в Украине значительно увеличилась зона покрытия сетями стандарта GSM 900. Тем не менее ситуация далека от идеальной. Если в европейских странах проблема неуверенного приема практически отсутствует, то большинство отечественных пользователей частенько с ней сталкиваются — в загородных домах , на дачах и т. д. А как было бы замечательно выехать на рыбалку, охоту, в деревню, не теряя связь с внешним миром!

Ключ к решению этой проблемы —

внешние антенные устройства

направленныого действия. Правда, купить антенну мало — необходимо ее правильно установить и настроить. Читатели, знакомые с радиоэлектроникой, смогут самостоятельно изготовить и настроить антенну, работающую в стандарте GSM. Сегодня мы расскажем о типах антенн и о способах их установки и настройки.

Мобильный телефон представляет собой дуплексную радиостанцию, ведущую радиообмен на разных частотах. Всего в стандарте GSM 900 124 частоты. Телефон, как и базовая станция, может работать на любой частоте, определяемой оператором. Базовая станция (BS) передает, а телефон (MS) принимает на частотах 935,2 — 959,8 МГц.

Мобильный телефон передает, а базовая станция 890,2 — 914,8 МГц. Канал от BS к MS называется Down Link, от MS к BS — Up Link. Большинство операторов используют ограничение дальности работы мобильного телефона от базовой станции — 35 км, что обусловлено особенностями стандарта.

Поясним, что в сети стандартной конфигурации в одном частотном канале формируется 8 временных интервалов (тайм-слотов): один служебный, а семь — разговорные. Именно в этом случае максимальная дальность связи на каждом канале составляет 35 км. Однако в GSM предусмотрена также нестандартная конфигурация соты, при которой дальность связи увеличивается на 70 — 100 км (конфигурация Extended Cell).

К сожалению, при такой конфигурации количество разговорных каналов уменьшается до 2 — 3, что уменьшает емкость сети. Использовать такой режим в городе и около оператору не выгодно. Иногда этот режим используется на морском побережье для создания прибрежной зоны покрытия. Таким образом, если у вас телефон стандарта GSM 900, не пытайтесь установить связь, удалившись от ближайшей базовой станции больше чем на 35 км. Максимальная дальность связи, достигнутая мной, — 34 км.

На дальность радиосвязи влияют следующие факторы: • Местоположение BS и MS и рельеф местности. • Мощность и чувствительность MS. • Мощность и чувствительность BS. • Используемые на MS и BS антенны.

Воля Господа Бога (опытные связисты шутят, что это — главное). Обычно базовые станции имеют мощность 20 — 30 Вт. Антенны применяются либо штыревые, либо направленные. Чувствительность базовых станций составляет -100 дБ — 115 дБ. Изменить или повлиять на все эти параметры пользователь, конечно, не может. Выходная мощность телефона составляет 0,3 — 2 Вт, чувствительность — 90 — 105 дБ.

Чувствительность телефона в основном определяется технологиями, используемыми при создании малошумных входных устройств. Если в зонах уверенного приема разница в чувствительности и мощности между моделями практически незаметна, то в зоне неуверенного приема она может стать критической. Зачастую трубка показывает уровень сигнала от базовой станции 1 — 2 кубика (по шкале), а установить соединение не может: не хватает мощности. И хотя стандартизация ETSI регламентирует стандартные выходные мощности для каждого класса телефонов, реальное значение может незначительно колебаться.

Хорошей чувствительностью отличаются трубки SAGEM, Alcatel, Motorola. А по мощности проходят все старые телефоны, особенно Motorola. Все телефоны фазы 2 имеют примерно одинаковую мощность. Что же касается рельефа, то на ровной местности и по реке волны распространяются лучше. Чем выше вы находитесь (в разумных пределах), тем лучше сигнал. Лес порой «гасит» волны сильнее, чем городская застройка.

Итак, вы выбрались за город и хотите обеспечить себя связью. Поднимитесь на крышу, чердак или на самую высокую точку рядом с домом или нужным вам местом. Если телефон ловит сеть, но на пределе (или нестабильно), у вас есть все шансы поправить дело, используя внешнюю GSM антенну. Если расстояние до станции меньше 30 км, а сеть не ловится, также попробуйте применить антенну.

В последнем случае попытайтесь договориться с продавцов о возврате антенны, если эксперимент провалится. Если сигнал, хоть и очень слабый, был все же пойман, наберите любой городской номер — для проверки. Если при разговоре слышимость нормальная и собеседник не жалуется на выпадение кусков вашей речи, значит, энергетика обеих линий (UL и DL) сбалансирована и можно использовать стандартную антенну, настроенную на среднюю частоту между частотами приема и передачи.

Если же собеседник время от времени пропадает, необходимо «усиливать» нисходящее направление от базовой станции к вашему телефону. Возможно, стоит поискать телефон с лучшей чувствительностью. Но если плохо слышно вас, следует усиливать направление от вашего телефона до базовой станции.

Уже на данном этапе понятно, что при выборе типа gsm антенны и ее параметров желательно учитывать данные оператора и условия приема. В зонах неуверенного приема часто наблюдается интерференция (помехи) между каналами с одинаковыми и соседними частотами. К сожалению, частотный ресурс, выделенный сотовым операторам GSM 900 в Украине, ограничен, из-за чего в зоне неуверенного приема часто «видны» частоты от разных базовых станций с одинаковыми или соседними значениями уровня сигнала.

Такие частоты создают взаимные помехи, мешающие связи, а при определенных уровнях сигналов связь становится и вовсе невозможной. Если на экране телефона фиксируется сильный сигнал от базовой станции, а установить соединение не удается или удается, но речь все время пропадает, значит, вы столкнулись с «чужаками». «Заставить» телефон выбрать другую частоту получается далеко не всегда, однако специальная функция телефонов Nokia — Netmonitor — это сделать позволяет.

С подобной проблемой я столкнулся на даче, которая отделяется от крупного города довольно-таки открытым пространством. Телефон принимал соседние частотные каналы с уровнями 70 дБ, 73 дБ и 72 дБ, но качество связи оставляло желать лучшего. Спас меня только принудительный выбор другого частотного канала с меньшим уровнем — 80 дБ.

Однако при ограниченном частотном ресурсе даже частотное перепланирование сети выручает далеко не всегда. Тем не менее, если в вашем телефоне отсутствует Netmonitor, можно использовать внешнюю направленную антенну с хорошей диаграммой направленности. Остается только сделать правильный выбор. Выбор антенны Как уже говорилось, увеличить дальность и качество связи позволяют именно внешние антенны.

Для телефонов в основном используются внешние штыревые и логопериодические антенны, а также антенны типа волновой канал. Повторим, что в Западной Европе отсутствуют зоны неуверенного приема. Поэтому направленные антенны для терминалов GSM 900 практически не выпускаются. Если производитель и предлагает направленную фирменную антенну GSM 900 , она, как правило, предназначена для работы с ретрансляторами (репитерами) операторов.

В СНГ и Восточной Европе направленные антенны изготавливаются кустарным способом. Кроме того, есть не- большие заводики в Чехии, Польше и Прибалтике. Простая автомобильная магнитная антенна имеет усиление 1 — 3 дБ (1 — 2 кубика по шкале телефона), волновой канал — 7 — 15 дБ (в зависимости от количества элементов, качества сборки и настройки антенны), что составляет уже 2 — 3 кубика по шкале, а логопериодическая антенна — 7 — 12 дБ.

Автомобильная антенна представляет собой вертикальный штырь в 3/4, 1/2 или 5/8 длины волны. Даже простая автомобильная антенна, поднятая повыше, может поправить ситуацию с неуверенной связью. Дело в том, что при разговоре по телефону около 10 — 20% энергии поглощается телом пользователя, поэтому, поднимая штыревую антенну вверх, вы уменьшаете влияние на нее окружающих предметов. Я сам наблюдал, как самодельные, полуволновые и вертикальные диполя, поднятые на 5 м, решали проблему связи. Поясним, как такой диполь изготавливается.

Зачищаем c одного конца белый телевизионный кабель RG6U. Получаем центральный проводник и оплетку кабеля. К центральному проводнику припаиваем медный провод любой толщины длиной около 8,2 см (для диапазона 900 МГц) и крепим его вертикально вверх. К оплетке припаиваем второй кусок провода такой же длины и крепим его вертикально вниз (рис. 1). Получаем нечто похожее на букву «Т», положенную набок. (В телевидении используется горизонтальная поляризация, а в GSM — вертикальная, поэтому требуется именно такой диполь.)

Другой конец кабеля подключаем через переходник к телефону. Будьте внимательны и не замкните центральную жилу с оплеткой, иначе телефон может сгореть. Ну вот, за 5 минут мы соорудили примитивную антенну, не уступающую по параметрам китайским автомобильным.

Приведу историю из жизни. Приехав прошлым летом на отдых в Крым, я обнаружил, что на базе обещанного оператором уверенного покрытия нет. Это означало, что я пропущу очень важный звонок. Уверенный сигнал обнаружился на крыше коттеджа, но перспектива просидеть там две недели меня не вдохновила. За 5 минут я нашел кусок нужного провода (вместо медного использовал алюминиевый).

Еще 10 минут ушло на то, чтобы отыскать у соседей 5-метровый кусок телевизионного кабеля. Nokia 7110 имеет механический коммутатор для внешней антенны, поэтому я просто воткнул центральный проводник кабеля прямо в разъем телефона, а оплетку кабеля соединил с металлическим ободком внешнего разъема телефона.

Укрепил антенну на крыше домика и уже через 10 минут на радость семье и на зависть соседям свободно общался по телефону. Как говорится, вернемся к нашим баранам. Сначала воспользуемся автомобильной штыревой антенной ($5 — 10). Здесь главное — не нарваться на слишком скверное качество. Имея Netmonitor, проверить антенну гораздо легче. При подключенной к телефону автомобильной антенне уровень сигнала должен увеличиться на 1 — 3 дБ (например, с -60 дБ до -57 дБ).

В крайнем случае, сигнал должен остаться прежним. Если при подключении антенны сигнал уменьшится на 5 дБ и больше, лучше отказаться от покупки. Хочу заметить, что хорошая фирменная автомобильная антенна стоит от $40 и выше. Впрочем, и среди азиатских 10-долларовых изделий иногда встречаются неплохие вещицы. Установленная на крышу вашего «домика в деревне», автомобильная антенна способна решить проблему со связью. Если усиления автомобильной антенны не хватает, можно обратиться к другим — например, к распространенной направленной антенне — волновому каналу.

Он выглядит, как обычная телевизионная антенна, установленная на крыше дома. Волновой канал позволяет получить реальное усиление до 7 — 15 дБ с оптимальной диаграммой направленности. Но у него есть недостаток — узкополосность. Разница между частотой приема и частотой передачи в GSM 900 составляет 45 МГц, а весь рабочий диапазон — 890 — 960 МГц (полоса в 70 МГц). Добиться линейной или близкой к линейной характеристики в таком широком диапазоне затруднительно.

Поэтому желательно изготавливать волновой канал в зависимости от частоты оператора и конкретного места и в зависимости от ситуации сдвигать резонанс к частоте восходящего или нисходящего направлений. Для большей широкополосности следует использовать только петлевой вибратор, согласовывая его с кабелем — например, с симметрирующей петлей; также следует ограничиться небольшим количеством элементов, скажем, 3 — 12, так как если их будет больше, настроить антенну без оборудования будет трудно, кроме того, рабочий диапазон антенны сужается. Мне приходилось иметь дело с множеством волновых каналов, изготовленных кустарно.

Констатирую: в большинстве антенн коэффициент усиления составлял менее 7 дБ, некоторые имели резонанс на частотах 700 — 800 МГц вместо GSM-диапазона и коэффициент стоячей волны больше 3 (при передаче это может легко вывести из строя выходной каскад телефона). Профессионально изготовленные и настроенные самодельные антенны встречались редко. Теперь на очереди — логопериодические антенны (их тоже можно отыскать на радиорынке).

По сравнению с волновым каналом они имеют более широкий рабочий диапазон. Поэтому такие антенны менее критичны к точности изготовления и настройки. Реальный коэффициент усиления здесь достигает 10 — 14 дБ. Теоретически при необходимости можно соединить 2 волновых канала, один — настроенный на частоту приема, другой — на частоту передачи, но это уже слишком сложная система. Кабель и антенные переходники В диапазоне 900 МГц вопрос выбора кабеля приобретает первостепенную роль.

Отечественные телевизионные коаксиальные кабели можно использовать только ограниченно (затухание более 30 дБ на 100 м слишком велико). Из доступных импортных образцов подойдет RG6 — коаксиальный кабель с двойной оплеткой. Его вы найдете в любом магазине. Затухание составляет 20 — 24 дБ на 100 м (проверял экспериментально). Промышленные штыревые автомобильные антенны обычно включают в себя кабель RG59 с затуханием 28 дБ на 100 м.

Антенна типа волновой канал с коэффициентом усиления 12 дБ и 10 м кабеля RG6U дают общее усиление 9,6 дБ, а при 20 м — 7 дБ. На большинстве телефонов есть разъем для внешней антенны. Кроме того, для каждого типа телефона существует так называемый антенный переходник (около $5), он подключается к указанному разъему и представляет собой короткий кусок кабеля, с одной стороны которого находится специфический телефонный высокочастотный разъем, а с другой — стандартный ВЧ-разъем. Обычно затухание в антенном переходнике не превышает 1 дБ.

Покупая антенный переходник, убедитесь в его дееспособности. При включении переходника в телефон встроенная в телефон антенна отключается и выходной каскад переключается на переходник. Иными словами, если вы просто подключаете переходник к телефону, сигнал на шкале телефона должен немного упасть. Потом вы подключаете внешнюю антенну к переходнику, и сигнал увеличивается. Если все идет именно так, значит, переходник работает.

Настройка антенны на местности Итак, вы купили антенну и подключили ее к кабелю и к телефону. Поднялись на высокую точку и приступили к настройке антенны. Разместите телефон так, чтобы был виден экран. Как уже говорилось, при настройке антенны с аппаратами Nokia лучше всего использовать функцию Netmonitor.

В большинстве других телефонов можно ввести специальный код и открыть служебное меню, которое позволяет увидеть приемный уровень 6 — 8 частот, принимаемых телефоном в порядке убывания, номера частот, расстояние до базовой станции, процент ошибок в канале и др. Если Netmonitor есть, будем ориентироваться по уровню сигнала в децибелах (напоминаем, что сигнал сильнее, когда значение уровня в децибелах меньше). Если он отсутствует, будем настраиваться по стандартной шкале сигнала.

Так как антенны базовых станций GSM 900 имеют вертикальную поляризацию, волновой канал следует размещать вертикально. При юстировке антенн обратите внимание на то, что приемный уровень сигнала, отображаемый в телефоне, изменяется с задержкой до нескольких секунд, поэтому антенну следует поворачивать медленно и дискретно. Если вам известно направление на ближайший город, начните с него. Медленно поворачивайте антенну по горизонту. Если сигнал найден, ваша задача найти направление, откуда сигнал приходит с максимальным уровнем.

Если сигнала нет, медленно поворачивайте антенну по горизонту, пока он не появится. Помните, что каждый метр высоты установки антенны может оказаться решающим. Если сигнал не найден, попробуйте переместиться на несколько метров в сторону и поискать снова. Может быть, вам повезет. Нежелательно использовать кабель между антенной и телефоном длиной более 30 м: в этом случаи практически весь сигнал теряется в кабеле. Напоследок приведем размеры самодельной логопериодической антенны для диапазона 850 — 950 МГц (рис. 2) Параметры: коэффициент усиления — 8,3 дБ, волновое сопротивление — 60 Ом.

Прочитать статью на тему: Где используют секторные антенны

Всепогодный комплект внешней сотовой антенны 4G/LTE для Honeywell AlarmN — Arcadian

239,98 долларов США
Цена за единицу за

CELL3DB25KT

Название по умолчанию — 239,98 долларов США Количество:

0 в наличии. В зависимости от времени выполнения заказа на заводе

Время выполнения: Доставка через 6-8 недель

Стоимость доставки рассчитывается при оформлении заказа.

Дополнительная информацияДокументыТехнические характеристикиОтзывы

Серия AlarmNet CELL представляет собой выносную всепогодную антенну, которая значительно улучшит уровень сигнала сотовой связи AlarmNet GSMV, GSMV4G, iGSMV4G, VISTA-GSM, VISTA-GSM4G, iGSMHS, iGSMHS4G и систем пожарной сигнализации IPGSM -4G и iGSMCFP4G для мониторинга коммуникаторов. Если у вас возникли проблемы с подключением вашего сотового коммуникатора аварийной сигнализации Honeywell LYNX Plus GSMVLP или Honeywell GSMX к сотовой вышке GSM в вашем районе, вам, скорее всего, потребуется заменить внутреннюю антенну на внешнюю антенну GSM-EAA. Как только внутренняя антенна будет заменена внешней антенной, вы сможете подключить серию CELL, чтобы улучшить уровень сигнала сотовой связи!

CELL3DB25KT — это комплект атмосферостойких сотовых антенн для использования внутри и вне помещений для систем безопасности и пожаротушения Honeywell AlarmNet. Этот комплект включает в себя низкопрофильную внутреннюю/наружную антенну , 698–2700 МГц, сотовую связь 3G/4G/LTE с усилением 3 дБ, a кронштейн для настенного монтажа , удлинитель кабеля (гнездовой разъем на U) .FL), кабельный адаптер и кабель 2 5 футов (стандартный N-папа на стандартный N-папа).

В этот комплект не входят другие кабели Honeywell ( 7626-5, 7626-25HC ) . Эти предметы можно приобрести отдельно.

***Гарантия возврата денег, если вы не удовлетворены этим продуктом. Это удаленная защищенная от непогоды антенна, которая значительно улучшит уровень сигнала сотовой связи AlarmNet GSMV, GSMV4G, iGSMV4G, VISTA-GSM, VISTA-GSM4G, iGSMHS, iGSMHS4G и системы пожарной сигнализации IPGSM-4G и iGSMCFP4G коммуникаторы мониторинга. Если у вас возникли проблемы с подключением вашего сотового коммуникатора аварийной сигнализации Honeywell LYNX Plus GSMVLP или Honeywell GSMX к сотовой вышке GSM в вашем районе, вам, скорее всего, потребуется заменить внутреннюю антенну на внешнюю антенну GSM-EAA. Как только внутренняя антенна будет заменена внешней антенной, вы сможете подключить серию CELL, чтобы улучшить уровень сигнала сотовой связи!

ХАРАКТЕРИСТИКИ

Низкопрофильный для использования в помещении/на улице Антенна — 698–2700 МГц Сотовая связь 3G/4G/LTE для оптимального уровня сигнала — 3 дБ2 Усиление 9000
Включает Настенный монтаж Кронштейн
Включает CELL-EXT — кабель SMA Male-U.FL — 9 дюймов
Включает WA7626-CA — переходной кабель
Включает 7626-25HC — Стандартный N-папа на стандартный N-папа Кабель — 25 футов
Не включает другие кабели Honeywell ( 7626-5 , 7626-50HC) . Эти предметы можно приобрести отдельно.
Оптимизирован для использования с системами охранной сигнализации Honeywell AlarmNet GSMV, GSMV4G, iGSMV4G, VISTA-GSM, VISTA-GSM4G, iGSMHS, iGSMHS4G и системами пожарной сигнализации IPGSM-4G и iGSMCFP4G

Документы

Руководство по установке

Технические характеристики

Артикул	СЭЛЛ3ДБ25КТ
Номер детали производителя	СЭЛЛ3ДБ25КТ
Производитель	РФМАКС
Категория антенн	3G/4G/LTE (698–2700 МГц)
Тип антенны	Комплект сигнализации 4G
Требуется плоскость заземления	Нет
Состояние продукта	Новый

Часто задаваемые вопросы об антенне сотового телефона | AlternativeWireless.
com
Антенны сотовых телефонов. Часто задаваемые вопросы (FAQ)
Много информации (а об антеннах сотовых телефонов много) иногда может быть слишком много. Часто выбор правильной антенны и аксессуаров напоминает игру в угадайку. Существует так много переменных, что, если вы не наймете инженера по беспроводной связи, чтобы посетить ваше точное местоположение, трудно определить, что будет работать лучше всего во всех местах, где вы живете, работаете и путешествуете. Будьте уверены и прочитайте наш раздел «Помогите мне улучшить мой сотовый сигнал».
Во многих случаях достаточно просто выбрать антенну, удобную для того способа, которым вы планируете ее использовать (скрытая, переносная, магнитное крепление в автомобиле, крепление на стекло, крепление на столб и т. д.), и это прекрасно работает. Большинство клиентов используют несколько советов, которые мы здесь приводим, и выбирают антенну, которая им подходит, с первой попытки. Несколько клиентов перепробовали несколько вариантов, прежде чем нашли то, что им подходит, в то время как другие находятся в местах, где ничего не поможет. Мы предоставили эту информацию, чтобы помочь вам сделать обоснованное предположение о том, какой тип антенны вам подойдет.
Является ли антенна WiFi такой же, как антенна сотовой связи?
WiFi — это общий термин, используемый для беспроводных локальных сетей или WLAN. Это обычные сети, которые можно найти в домах, офисах, кафе, ресторанах и практически везде. Антенны Wi-Fi настроены на другие частоты, чем антенны сотовой связи. Антенны WiFi используют частоты 2,4 ГГц или 5,8 ГГц, в то время как сотовые могут работать на частотах 800 МГц, 900 МГц, 1800 МГц, 1900 МГц или 2100 МГц.
Могу ли я улучшить свой сигнал, не подключая к телефону внешнюю антенну?
Подключение внешней антенны к мобильному телефону — это самый дешевый способ улучшить качество сигнала и сотовой связи. К сожалению, многие из современных сотовых телефонов не имеют пригодных для использования РЧ-портов, которые позволяют подключаться к ним напрямую. Однако современные усилители сотового сигнала работают и без прямого подключения к телефону. Мы предлагаем усилители малого радиуса действия для небольших площадей, таких как легковые и грузовые автомобили, и усилители для больших площадей в зданиях.
В чем разница между усилением 0 дБ (единица), 3 дБ, 5 дБ?
Антенна с усилением 0 дБд излучает больше энергии выше в вертикальной плоскости, чтобы достичь станций сотовой связи радиосвязи, которые расположены на возвышенностях. Поэтому они более полезны в горных и городских районах с высокими зданиями. Антенна с коэффициентом усиления 3 дБд является компромиссом в пригородных и обычных условиях. Антенна с коэффициентом усиления 5 дБд излучает больше энергии в сторону горизонта по сравнению с антеннами с коэффициентом усиления 0 и 3 дБд, что позволяет достигать удаленных друг от друга и менее закрытых объектов радиосвязи. Поэтому их лучше всего использовать в пустынях, равнинах, равнинах и открытых сельскохозяйственных угодьях.

Всенаправленные антенны
Мой цифровой телефон показывает 1 полосу, но я все еще не могу позвонить.
Почему?
В цифровых сетях для установления соединения требуется более сильный сигнал. Слабый сигнал, который мог позволить вам подключиться к аналоговому телефону (хотя и с худшим качеством звука), может оказаться недостаточным для того, чтобы вообще подключить цифровой телефон. Хотя телефон показывает некоторый сигнал, он недостаточно силен, чтобы установить соединение.
У меня трехрежимный/двухдиапазонный телефон. Какая антенна мне подходит?
Большинство сотовых телефонов в наши дни могут работать в нескольких сетях, однако обычно вы одновременно находитесь в одном частотном диапазоне. Двухдиапазонная антенна (800 МГц и 1900 МГц) будет охватывать большинство операторов в США и Канаде. Антенны с более высоким коэффициентом усиления, такие как направленная антенна сотовой связи Yagi, зависят от частоты. Многие из современных сотовых антенн охватывают несколько диапазонов, включая новые используемые частоты, такие как 700 МГц, используемые для 4G LTE.
Иногда я могу позвонить, но иногда вообще не могу подключиться.
Что вы порекомендуете?
Вам может понадобиться небольшая помощь. Попробуйте небольшую антенну. Найдите марку и модель вашего телефона (используя меню слева), чтобы узнать, доступен ли один из этих комплектов для вашего телефона.
Я живу в сельской местности и мне нужно проехать милю или две от дома, чтобы позвонить по телефону, поможет ли мне антенна?
Антенна может помочь. Если вы находитесь в местности с большими холмами или горами, то, скорее всего, антенны будет недостаточно. Рассмотрите возможность добавления усилителя мощности с прямым подключением. Антенны с более высоким коэффициентом усиления, такие как направленные антенны Yagi, будут работать лучше, если у вас есть прямая линия связи с ближайшей вышкой сотовой связи.
Мне нужно что-то портативное, что улучшит уровень сигнала, и я смогу использовать его дома или в офисе.
Попробуйте двухдиапазонную мини-антенну (MicroMag). Найдите марку и модель вашего телефона (используя меню слева), чтобы узнать, доступен ли один из этих комплектов для вашего телефона.
Мне нужна антенна, которую можно спрятать. Что вы порекомендуете?
Низкопрофильная антенна Wilson используется многими нашими клиентами, которые хотят добавить антенну, но сделать ее менее заметной.
Как подключить к телефону внешнюю антенну?
Большинство телефонов можно подключить к внешней антенне с помощью устанавливаемого комплекта громкой связи, который поставляется с адаптером для внешней антенны. Вы также можете приобрести адаптер для внешней антенны, который позволяет подключать антенну непосредственно к телефону. Некоторые телефоны имеют порт для внешней антенны. Другие телефоны требуют, чтобы вы сняли стационарную антенну и вставили адаптер внешней антенны в этот порт. У других телефонов вообще нет возможности подключить к нему внешнюю антенну. Подробнее о подключении антенны сотового телефона читайте здесь…
Плохой прием в моем доме или офисе. Могу ли я использовать антенну, предназначенную для установки на автомобиле?
Да, большинство сотовых и цифровых антенн предназначены для использования в легковых и грузовых автомобилях. Металл в кузове автомобиля или грузовика служит заземляющим слоем для антенны. Чтобы получить максимальную отдачу от вашей антенны, вы должны обеспечить поверхность земли, если используете антенну вдали от автомобиля. Многие из наших клиентов успешно использовали эти автомобильные антенны в своих домах без заземляющей пластины, но мы рекомендуем предусмотреть заземляющую пластину, например, поместив антенну поверх куска металла (3 дюйма x 3 дюйма для меньших оснований антенны и 8 дюймов x 8 дюймов для более крупных магнитных антенн) и размещение снаружи или рядом с окном. (Примечание: из-за различной конструкции здания не все могут улучшить качество приема за счет размещения антенны внутри.) Мы также предлагаем антенны со встроенной заземляющей пластиной, такие как сотовая антенна Wilson Trucker или морская сотовая антенна Wilson, которые можно установить на полюс за пределами вашего дома или офиса.
Я в подвале без окон и без сотовой связи. Каковы мои варианты?
Некоторые из наших клиентов заметили усиление сигнала, просто подключив антенну к своим телефонам и расположив антенну как можно выше. Мы рекомендуем расположить его как можно ближе к внешней стороне, не увеличивая длину кабеля. (Примечание: из-за различной конструкции здания не все могут улучшить качество приема за счет размещения антенны внутри). Другие варианты включают в себя системы усилителей In Building Cellular или усилители мощности сотовой связи с прямым подключением.
Мне нужна антенна со 100-футовым кабелем?
Увеличение длины кабеля значительно уменьшит попадание сигнала на ваш телефон. Как правило, вы теряете около 0,1 дБ усиления на каждый дополнительный фут кабеля в аналоговых сетях и 0,15 дБ усиления в цифровых. Вы также потеряете около 0,1 дБ усиления для каждого дополнительного разъема, который вы используете. Кабель длиной 100 футов, скорее всего, потребует усилителя.
Могу ли я самостоятельно установить антенну на стекле?
Поскольку антенны для крепления на стекле приклеены к стеклу вашего автомобиля (что делает их невозвратным товаром), а кабель антенны немного сложнее незаметно протянуть через салон автомобиля, мы настоятельно рекомендуем профессиональную установку антенн с креплением на стекло. Вам также необходимо учитывать особенности окна, которые могут блокировать ваш сигнал, такие как тонировка, провода антиобледенителя и пассивированное стекло (стекло, пропитанное крошечными металлическими частицами, которые делают стекло неспособным передавать РЧ между внутренними и внешними ответвителями).
Как узнать, подходит ли стекло моего автомобиля для антенн на стекле?
Во-первых, посмотрите в угол окна на слова, которые означают «солнце», относятся к солнцу или относятся к ультрафиолетовому или другим формам излучения. Если вы встретите такие термины, как «Soft-Ray», «EZE-Cool», «Solar-Coat», «Solar-Cool» или подобные термины, ваше стекло, вероятно, пассивировано и не будет работать с антеннами на стекле. Если вы хотите быть на 100 % уверены и не найдете полезных слов на стекле, попросите техника двусторонней связи или сотовой связи проверить ваше стекло с помощью измерителя емкости.
Как антенна на стекле крепится к стеклу?
Одна часть антенны приклеивается к внешней стороне стекла, а другая приклеивается сразу за ней с внутренней стороны стекла. Сигнал передается через стекло.
Поскольку антенна на стекле должна передавать сигнал через стекло, значит ли это, что она не такая мощная, как антенна на магнитном креплении?
Нет, стеклянные антенны рассчитаны на передачу сигнала через стекло.
У меня тонировка на заднем стекле. Не помешает ли это антенне?
Если для тонировки стекол используется металл, он будет мешать. Многие профессиональные установщики отрезают кусок тонировки, чтобы он не мешал антенне.
Что вы порекомендуете для домашнего и/или офисного использования?
У нас есть различные антенны для улучшения приема дома или в офисе. Наши самые популярные антенны для дома/офиса:
Антенна Wilson с магнитным креплением. Эту автомобильную антенну также можно использовать в стационарном месте, поместив ее за окном на какую-либо металлическую пластину или предмет. Он имеет 10 футов кабеля и 1 фут в высоту. У вас будут дополнительные потери сигнала с удлинителем, и максимальное удлинение, которое мы рекомендуем для этой антенны, составляет 10 футов.
Антенна Wilson Trucker с креплением на зеркало. Эту антенну можно закрепить на столбе или прикрутить болтами к стене дома. Поскольку он имеет встроенную заземляющую пластину, его не нужно устанавливать на что-либо металлическое. В некоторых случаях антенна с креплением на зеркало водителя грузовика превосходит магнитное крепление 3 дБ из-за своей конструкции. Антенна для крепления на зеркало грузовика имеет высоту 36 дюймов и кабель длиной 10,5 футов. Вы также можете использовать тот же удлинитель на 10 футов, упомянутый выше. У нас также есть удлинитель на 15 футов. Если вы хотите проложить кабель длиннее 15 футов, вам понадобится один из наших более дорогих 9913 кабелей для 20 футов. Этот кабель очень толстый и имеет гораздо меньшие потери.
Направленная антенна Yagi компании Wilson совместима только с мачтами, работающими на частоте 800 МГц. Вам нужно будет уточнить у своего поставщика услуг частоту сети в том районе, где вы хотите использовать антенну. Доступны кабели другой длины, включая 30, 50 и 100 футов. Однако кабель, используемый для большей длины, имеет меньшие потери и значительно дороже. (Если вы подключаетесь к вышкам 1900 МГц, у нас есть направленная панельная антенна или антенна Wilson 1900MHz Yagi, который совместим с вышками 1900MHz.
Обратите внимание, что для подключения любой из этих антенн к телефону вам потребуется адаптер внешней антенны.
Дополнительную информацию о наших внешних антеннах можно найти на нашем веб-сайте по следующей ссылке: Антенны для сотовых телефонов
Таким образом, большинство клиентов успешно используют двухдиапазонное магнитное крепление 3 дБ для улучшения приема. В тех случаях, когда это не дает необходимого улучшения, проблема обычно решается креплением зеркала дальнобойщика. Yagi и усилители мощности предназначены для более отдаленных районов, где обычная антенна просто не дает необходимого улучшения.
Общая информация об антеннах
Внешние антенны, подключенные к портативным сотовым телефонам (AMPS, E-AMPS, CDMA, TDMA, GSM, PCS), значительно увеличивают выходной сигнал или распространение сигнала на вышку сотовой связи. Улучшения в структуре сигнала, мощности и эффективной дальности могут быть значительными. Использование адаптера внешней антенны позволит подключить любую внешнюю антенну. Портативный телефон можно подключить к антенне на крыше автомобиля, внедорожника или даже к картотеке в офисе. Или подключитесь к морской антенне на высоте 20 футов на лодке. Или подключитесь к направленной антенне Yagi за пределами дома или фабрики, чтобы направить сигнал на удаленную сотовую станцию. Кроме того, мощность батареи увеличивается, а излучение не попадает на пользователя. Ниже в различных абзацах приведены детали, которые нужны пользователям, чтобы они также могли улучшить характеристики своей антенны.
Производительность антенны со стандартной антенной
Большинство телефонов, представленных сегодня на рынке, могут иметь хорошо спроектированную антенну поверх них, но они обычно работают с коэффициентом усиления от -3 до -15, то есть от минус 3 до 15 дБд. используя диполь или четверть волны в качестве примерной точки отсчета. Меньшее число может быть телефоном как отдельным предметом, а самые высокие отрицательные числа приходятся на то, когда телефон находится в вашей руке и на расстоянии одного дюйма от вашей головы. Не говоря уже о том, что диаграмма направленности далека от всенаправленной, ПЛЮС поляризация не вертикальная, что предпочитает сотовый сайт. И не забывайте, вдобавок ко всему, вы можете оказаться внутри автомобиля с металлической крышей! Как мы видим, распространение сигнала от верхней части портативного телефона может быть довольно плохим. К счастью, хотя большинство пользователей хорошо работают с телефонными антеннами из-за превосходного покрытия сотовой связи в США и некоторых других высокоразвитых странах. Сегодня сотовые сайты покрывают землю и обеспечивают хорошее покрытие сигнала. НО, есть много исключений из этого хорошего покрытия.
Внешние антенны Преимущества
Антенна, расположенная вдали от телефона и на открытом воздухе, обеспечивает достаточную производительность для увеличения полезного расстояния от 2 до 50 миль. Маленькие магнитные антенны высотой 3 дюйма (усиление 0 дБ) находятся в нижней части этой оценки расстояния, а 8-элементная направленная антенна Yagi (10 дБд) может быть в верхней части. Яги или панельные антенны предназначены для фиксированных мест и обеспечивают потрясающее усиление в одном направлении, популярная внешняя антенна представляет собой антенну с магнитным основанием или антенну, устанавливаемую на стекле автомобиля.Этот тип будет рассмотрен здесь.0007
Мы никогда не станем указывать точное увеличение расстояния, потому что все очень зависит от условий, которые постоянно меняются. Например, расстояние до вышки сотовой связи, высота антенны, конструкция, тип местности, размещение и эффективность внешней антенны. Можно с уверенностью сказать, что внешняя антенна будет обеспечивать вертикально поляризованный всенаправленный сигнал с коэффициентом усиления 0 (ноль или единица) до 7 дБи (5 дБд), что будет заметным и эффективным усилением сигнала. В зависимости от телефона и антенны, используемой вне автомобиля, усиление сигнала должно быть порядка 6–20 дБ за вычетом примерно 1 дБ потерь в кабеле до антенны. Это равно от трехкратной до пятикратной мощности (на горизонте), излучаемой телефонной антенной!
Внешние антенны Дополнительные преимущества
Использование внешней антенны или усилителя сигнала позволяет сотовому телефону потреблять меньше энергии. Ваша батарея будет работать дольше, и у вас будет меньше радиации рядом с вашим телом. Вместо излучения в 1 дюйм от вашей головы (искажающего структуру сигнала) вы будете посылать сигнал туда, где он работает лучше всего.
Использование внешней антенны может значительно увеличить срок службы батареи! В вашем телефоне есть 7 ступеней выходной мощности. указанный сотовым сайтом, какая мощность должна быть от примерно 1/20 Вт до полной мощности 6/10 Вт.Если вы используете внешнюю антенну в зоне покрытия сигнала от умеренной до хорошей, ваш телефон будет питаться вниз из-за повышения эффективности антенны.
Соединения внешних антенн
Лучший способ получить сигнал от портативных телефонов — это использовать автомобильный комплект или комплект «Hands Free» производителя, выбрав модель с РЧ-выходом или РЧ-интерфейсом для антенн. Иногда RF-версия стоит существенно дороже или не предлагается, или пользователь хочет полной свободы вместо того, чтобы класть телефон в кредл или держатель. AlternativeWireless.com предлагает кабели (адаптеры для внешних антенн), которые можно напрямую подключать к телефону. Эти кабели представляют собой тонкий кабель длиной от 8 до 24 дюймов, один конец которого подключается к антенне телефона, а другой конец представляет собой популярный коаксиальный разъем (например, TNC, FME, Mini-UHF), позволяющий подключить более толстый кабель с меньшими потерями к сотовая антенна, которая должна быть подключена. Более тонкий кабель 1/8 дюйма (RG-174) рядом с телефоном обеспечивает свободу движений и не так ограничивает пространство, как кабель 3/16 дюйма (RG-58), поставляемый с большинством антенн.
Внешние антенны Доступные соединения
Некоторые телефоны имеют крошечный «коаксиальный» разъем как часть многоштырькового разъема в нижней части телефона. Наш разъем подключается к нему и использует только коаксиальный контакт, а остальные контакты пусты и не используются.
