Что такое углеродное волокно. Какими уникальными свойствами оно обладает. Как производят углеродное волокно. Где применяется этот инновационный материал. Каковы перспективы развития отрасли углеродных волокон.
Что представляет собой углеродное волокно
Углеродное волокно — это высокотехнологичный материал, состоящий из тонких нитей диаметром от 5 до 15 микрометров, образованных преимущественно атомами углерода. Благодаря своей уникальной структуре, оно обладает рядом выдающихся свойств:
- Высокая прочность при малом весе
- Низкий коэффициент теплового расширения
- Химическая инертность
- Высокая термостойкость
- Хорошая электропроводность
Эти характеристики делают углеродное волокно незаменимым в ряде высокотехнологичных отраслей. Как же получают этот инновационный материал?
Технология производства углеродного волокна
Процесс изготовления углеродного волокна включает несколько основных этапов:
- Подготовка исходного сырья (прекурсора) — чаще всего используется полиакрилонитрильное (ПАН) волокно
- Окисление волокна при температуре 200-300°C
- Карбонизация в инертной среде при 1000-1500°C
- Графитизация при температуре до 3000°C
- Поверхностная обработка и нанесение покрытий
На каждом этапе происходит изменение структуры волокна, в результате чего формируются его уникальные свойства. Какие именно характеристики делают углеродное волокно столь востребованным материалом?
Уникальные свойства углеродного волокна
Углеродное волокно обладает целым комплексом выдающихся физико-механических характеристик:
- Прочность на разрыв до 7 ГПа, что в 5 раз выше, чем у стали
- Модуль упругости до 600 ГПа
- Плотность 1.7-2.0 г/см³ (в 4 раза легче стали)
- Теплопроводность вдоль волокна до 1000 Вт/(м·К)
- Термостойкость до 2000°C в инертной среде
Сочетание высокой прочности и малого веса делает углеродное волокно идеальным конструкционным материалом. Где же находит применение этот инновационный материал?
Основные сферы применения углеродного волокна
Благодаря своим уникальным свойствам, углеродное волокно широко применяется в различных высокотехнологичных отраслях:
- Авиакосмическая промышленность (до 50% веса современных самолетов)
- Автомобилестроение (кузовные детали, элементы подвески)
- Ветроэнергетика (лопасти ветрогенераторов)
- Спортивный инвентарь (велосипеды, теннисные ракетки, удочки)
- Строительство (усиление конструкций, сейсмостойкое строительство)
- Медицина (протезы, ортезы, медицинское оборудование)
Область применения углеродных волокон постоянно расширяется. Какие преимущества дает использование этого материала?
Преимущества использования углеродного волокна
Применение углеродного волокна позволяет достичь ряда важных преимуществ:
- Снижение веса конструкций на 20-50%
- Повышение прочности и жесткости изделий
- Улучшение усталостных характеристик
- Повышение коррозионной стойкости
- Снижение тепловых деформаций
- Возможность создания конструкций сложной формы
Эти преимущества особенно важны в транспортном машиностроении, где снижение веса напрямую влияет на эффективность. Каковы же перспективы дальнейшего развития отрасли углеродных волокон?
Перспективы развития отрасли углеродных волокон
Мировой рынок углеродного волокна демонстрирует устойчивый рост. По прогнозам экспертов:
- Объем рынка к 2025 году достигнет 8-10 млрд долларов
- Среднегодовой темп роста составит 10-12%
- Основными драйверами роста станут авиакосмическая отрасль и ветроэнергетика
- Ожидается снижение стоимости углеволокна за счет совершенствования технологий
- Будут разрабатываться новые типы волокон с улучшенными характеристиками
Это открывает широкие возможности для дальнейшего распространения углеродных волокон в различных отраслях промышленности. Какие факторы могут ограничивать развитие отрасли?
Ограничения и проблемы в развитии отрасли углеродных волокон
Несмотря на очевидные преимущества, существует ряд факторов, сдерживающих более широкое распространение углеродного волокна:
- Высокая стоимость производства (в 10-20 раз дороже стали)
- Сложность утилизации и переработки изделий
- Анизотропия свойств (различие характеристик вдоль и поперек волокон)
- Сложность соединения с другими материалами
- Недостаточная ударная вязкость
Преодоление этих ограничений — одна из ключевых задач для дальнейшего развития отрасли. Какие инновации могут способствовать решению этих проблем?

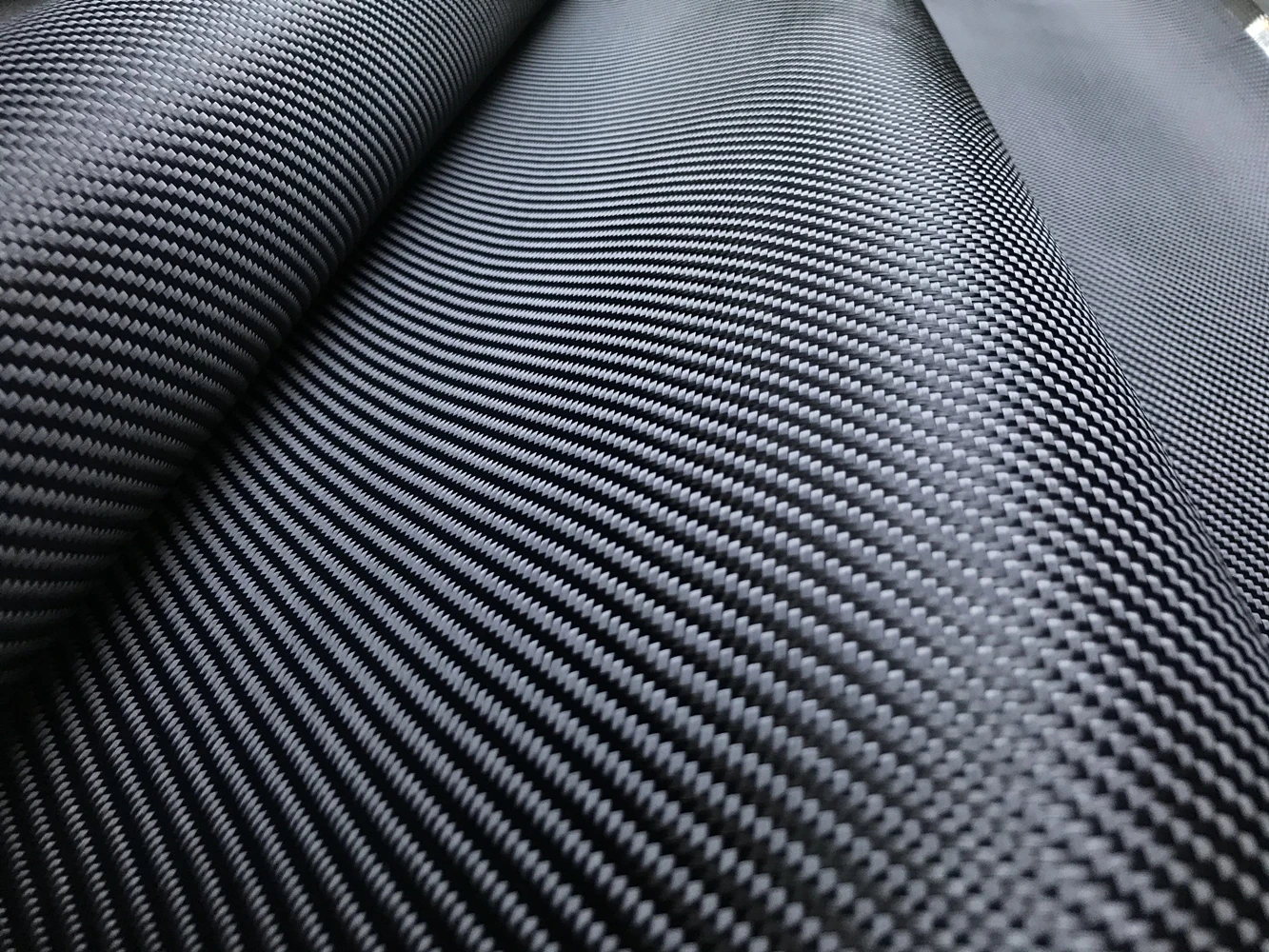

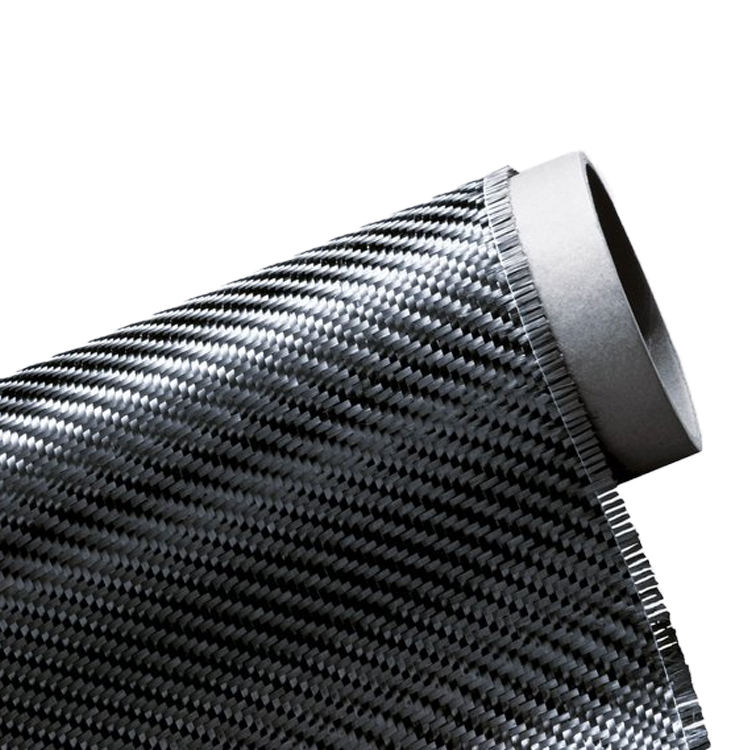

Волокно углеродное: свойства, фото, получение, использование
Передовые отрасли промышленности и строительства за последнее время освоили немало принципиально новых технологий, большая часть которых связана с инновационными материалами. Обычный пользователь мог заметить проявление данного процесса на примере стройматериалов с включением композитов. Также в автомобилестроении внедряются карбоновые элементы, повышающие эксплуатационные качества спорткаров. И это далеко не все направления, в которых задействуются углепластики. Основой для данного компонента выступают углеродные волокна, фото которых представлено ниже. Собственно, в непревзойденных технико-физических качествах и заключается уникальность и активное распространение композитов нового поколения.
Технология получения
Для производства материала используют сырье в виде природных или химических волокон органического происхождения. Далее, в результате специальной обработки, от исходной заготовки остаются только углеродные атомы.
Главной воздействующей силой является температура. Технологический процесс предусматривает выполнение нескольких этапов термообработки. На первой стадии происходит окисление первичной структуры в условиях температурного режима до 250 °C. На следующем этапе получение углеродных волокон переходит в процедуру карбонизации, в результате которой материал нагревается в азотной среде при высоких температурах до 1500 °C. Таким образом формируется графитоподобная структура. Завершает весь процесс изготовления финальная обработка в виде графитизации при 3000 °C. На этой стадии содержание чистого углерода в волокнах достигает 99 %.
Где применяется волокно углеродное?
Если в первые годы популяризации материал использовался исключительно в узкоспециализированных областях, то сегодня наблюдается расширение производств, в которых задействуется данное химволокно. Материал довольно пластичен и разнороден в плане возможностей эксплуатации. С большой вероятностью области применения таких волокон будут расширяться, но уже сегодня оформились базовые типы представления материала на рынке.
В частности, можно отметить строительную сферу, медицину, изготовление электротехники, бытовых приборов и т. д. Что касается специализированных областей, то использование углеродных волокон по-прежнему актуально для производителей авиатехники, медицинских электродов и радиопоглощающих материалов.
Формы изготовления
В первую очередь это термоустойчивые текстильные изделия, среди которых можно выделить ткани, нити, трикотаж, войлок и т. д. Более технологичным направлением является изготовление композитов. Пожалуй, это наиболее широкий сегмент, в котором представлено волокно углеродное как основа изделий для серийного производства. В частности, это подшипники, термоустойчивые узлы, детали и различные элементы, которые работают в условиях агрессивных сред. Преимущественно композиты ориентированы на рынок автомобилестроения, однако и строительная область довольно охотно рассматривает новые предложения от изготовителей данного химволокна.
Свойства материала
Специфика технологии получения материала наложила свой отпечаток на эксплуатационные качества волокон.
В результате высокая термическая стойкость стала главной отличительной чертой структуры таких изделий. Кроме тепловых воздействий, материал устойчив и к химическим агрессивным средам. Правда, если в процессе окисления при нагревании присутствует кислород, это губительно сказывается на волокнах. Зато механическая прочность углеродного волокна может составить конкуренцию многим традиционным материалам, которые считаются твердотельными и стойкими к повреждениям. Это качество особенно выражено в карбоновых изделиях. Еще одним свойством, которое имеет спрос среди технологов различной продукции, является способность абсорбции. Благодаря активной поверхности данное волокно можно рассматривать в качестве эффективной каталитической системы.
Производители
Передовиками в сегменте являются американские, японские и немецкие компании. Российские технологии в этой области практически не развивались последние годы и по-прежнему базируются на разработках времен СССР. На сегодняшний день половина изготавливаемых в мире волокон приходится на долю японских компаний Mitsubishi, Kureha, Teijin и др.
Другую часть делят между собой немцы и американцы. Так, со стороны США выступает компания Cytec, а в Германии волокно углеродное производит фирма SGL. Не так давно в список лидеров этого направления вошло и тайваньское предприятие Formosa Plastics. Что касается отечественного производства, то разработками композитов занимаются лишь две компании – «Аргон» и «Химволокно». При этом серьезные достижения за последние годы сделали белорусские и украинские предприниматели, осваивающие новые ниши для коммерческого использования углепластиков.
Будущее углеродных волокон
Поскольку некоторые виды углепластиков уже в ближайшее время позволят выпускать изделия, способные сохранять изначальную структуру миллионы лет, многие специалисты предсказывают перепроизводство подобной продукции. Несмотря на это, заинтересованные компании продолжают вести гонку технологических обновлений. И во многом это оправдано, так как свойства углеродных волокон на порядок превосходят аналогичные качества традиционных материалов.
Достаточно вспомнить прочность и термостойкость. Исходя из этих достоинств разработчики и осваивают новые направления развития. Внедрение материала, скорее всего, будет охватывать не только специализированные сферы, но и близкие к массовому потребителю области. Например, обычные пластиковые, алюминиевые и деревянные элементы могут заменяться углепластиком, который по целому ряду эксплуатационных качеств будет превосходить привычные материалы.
Заключение
Широкому распространению инновационному химволокну мешают многие факторы. Одним из самых существенных является высокая стоимость. Поскольку волокно углеродное требует задействования высокотехнологичного оборудования для изготовления, его получение может себе позволить далеко не каждая компания. Но и это не самое главное. Дело в том, что далеко не во всех сферах производители заинтересованы в столь радикальных изменениях качества продукции. Так, повышая долговечность одного элемента инфраструктуры, производитель не всегда может выполнить аналогичную модернизацию на смежных компонентах.
В итоге получается дисбаланс, который сводит к нулю все достижения новых технологий.
Производства волокна | Беларусь | Полиэфирное волокно
«FiberWhite» установка для производства полиэфирного
волокна из термопластичных материалов, различных
видов бытовых и промышленных отходов термопластов.
Полиэфирное волокно — это химическое волокно синтетического происхождения, сокращенно его называют ПЭТ волокно, сегодня волокно входят в состав различных материалов таких как утеплитель, шумоизоляция, сорбенты, фильтры, геотекстиль, термовойлок и в качестве наполнителя для мягких игрушек, одеял. Пэт волокно используют, как в чистом виде, так и в сочетании с натуральными волокнами лен, шерсть, хлопок.
Основным сырьем для изготовления пэт волокна является полиэтилентерефталат (ПЭТ) как в виде первичной гранулы так и в переработанной использованной пет тары (бутылок, упаковки и.т.д.)
Основной деятельностью компании является разработка и изготовление оборудования для производства волокна из отходов пластиковой бутылки(флекс).
Мини установка «FiberWhite» разработана для небольших предприятий и компаний.
Главной особенностью установки FiberWhite: это минимальные требования к качеству исходного сырья, которым является измельчённое вторичное сырьё из отходов термопластов: ПЭТ бутылки (флекс), обрезки от термовакумной формовки, полипропилен, полистирол. Этот способ позволяет перерабатывать все три полимера совместно и в любых пропорциях, при определенных температурах плавления. Производства волокон из смесей полимеров дают возможность производить волокно которое приобретает новые свойства.

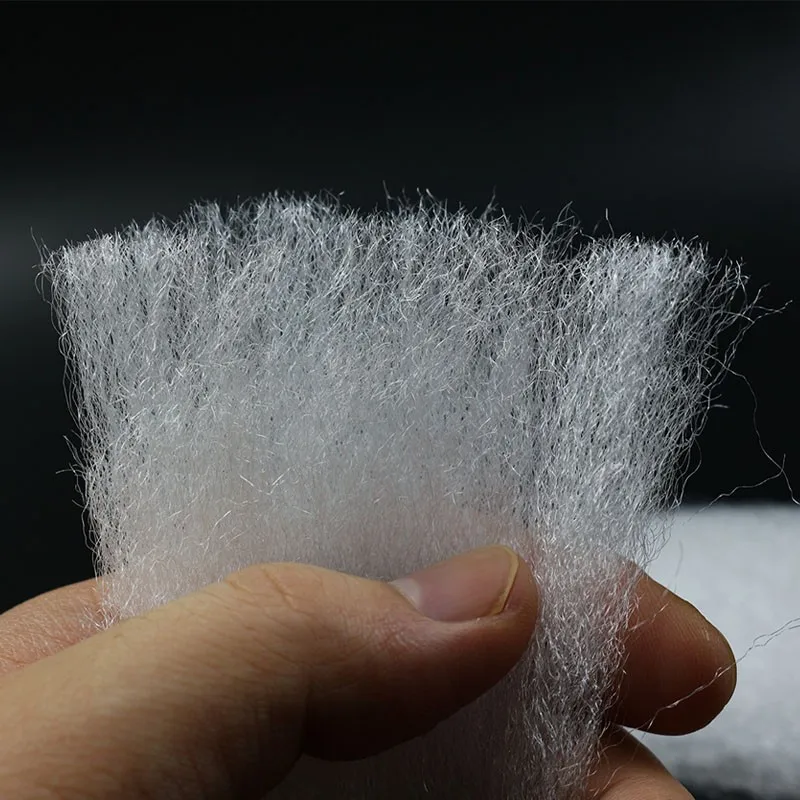

Волокно формуется в виде тонких бесконечных нитей без отрыва от отверстий фильеры, затем на выходе из фильеры образуется жгут, в котором от 200 до 1500 тонких нитей, как на фото (количество нитей зависит от конструкции волокнооброзавателя и технического задания волокна) далее волокно оседает в приемный бункер.
Установка FiberWhite исключает экструдер, сырье после дозатора сразу поступает в волокнообразователь, при этом уменьшается время нахождения полимера в состоянии расплава, что практически исключает возможность деструкции полимера.
Полная сушка сырья не обязательно, конструкция волокнообразователя спроектирована таким образам, что вся влага из сырья предварительно выходит через специальные дренажные отверстия.
Волокнообразователь даёт возможность производить волокно на немытой пэт бутылки, этикетки и полиэтиленовые пробки предварительно удаляются. У немытого сырья нет жесткого механического трения с волокнообразователем, поэтому износ узлов установки не зависит от загрязненности сырья. Чистка волокнообразователя (фильеры) занимает до 1.30 часов в термопечи, с выдержкой под определённой температурой, после чего для удаления мусора продувается сжатым воздухом. Дополнительно установка может комплектоваться сменным фильерным комплектом. Установка рассчитана на круглосуточный режим работы предусмотрено охлаждение основных механических узлов.

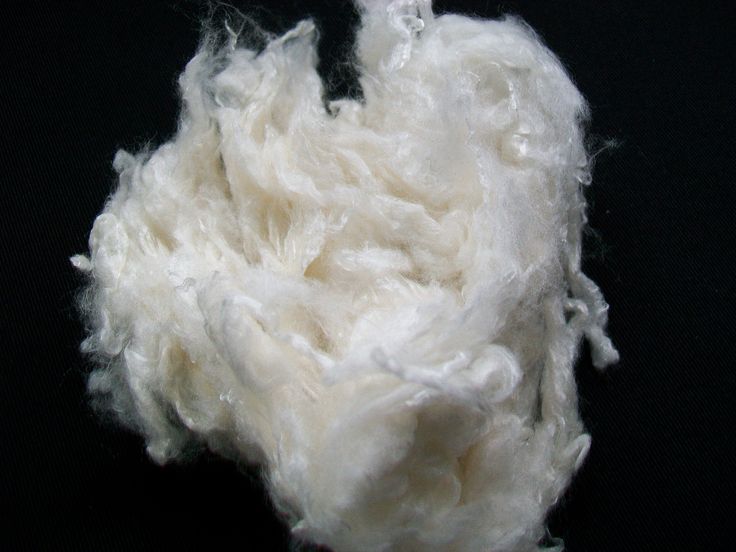

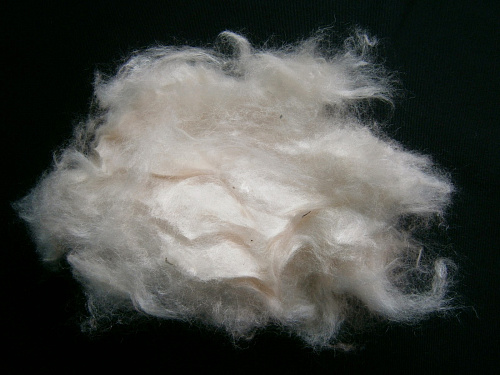

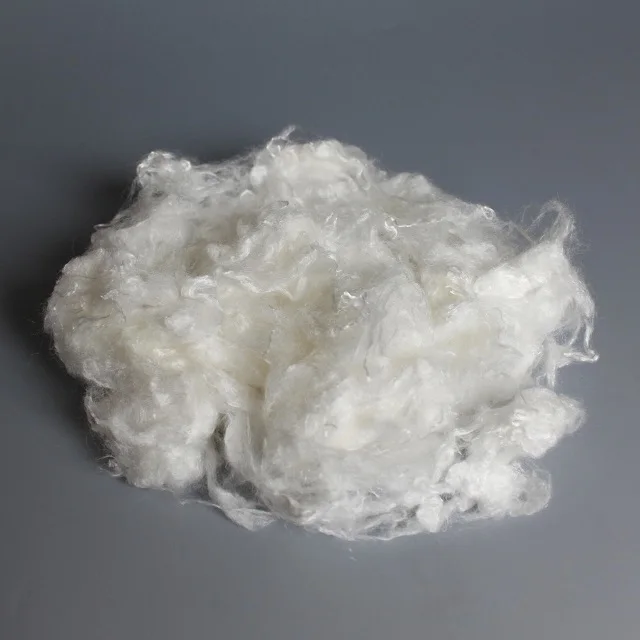

Образцы волокна полученные из разного сырья на нашем оборудовании.
Производства волокна из различных пластиковых измельченных отходов напрямую связано с конструктивной особенностью установки ФайберВайт, а именно определенной конструкции фильеры волокнообразователя.
Фильера волокнообразователья изготовлена на специальном высокоточном металлообрабатывающем оборудовании, с жесткими допусками и точностью, она имеет форму в виде диска с имеющимся рядом отверстий для выхода расплава, диаметр отверстий один из параметров который определяет толщину волокна, например для материала из которого изготавливают фильтры он составит 0,25 мм, а для сорбентов 2 мм. Немалую роль играет расстояние между отверстиями которое должно быть выдержано с высокой точностью, отклонение в 0,5 мм приведёт к спутыванию и браку волокна. Фильера является наиболее сложной в изготовлении частью волокнооброзавателя. На практике в большинстве случаев мы применяем универсальную фильеру, где поперечный размер волокна варьируется от 7 мкм до 50 мкм. Внутри фильеры имеется многоразовые сменные фильтрующие элементы, а также металлический сепаратор трапецеидальной формы, все эти элементы служат для задержания различных примесей присутствующие в сырье при производстве волокон.
Формирования волокна
Сырьё загружается в приемный бункер, в виде флекса (дроблёных бутылок), далее проходит узел дозирующего устройства установки Файбер Вайт, затем поступает в фильеру волокнообразователя, где под действием температуры и центробежных сил стремиться к формующим отверстием фильеры.
На выходе отверстий из фильеры образуются отдельные струйки расплава полимера, после чего через сопла поток высокоскоростного сжатого воздуха, многократно вытягивает, формирует и охлаждает волокно. В зависимости от определенного угла наклона сопел, относительно фильеры, и количества самих сопел, волокно собирается в жгут или формируется в холст на приемном конвейере. Волокно может упаковывается в кипы, либо резаться на отрезки нужной длины, наматывается на приемный барабан определенного диаметра и размера. Дальнейшее использование волокна, зависит от сферы применения.
Технические характеристики установки
Напряжение 380 вольт
Мощность 6 кВа
Размер фракции 6мм
Производительность 12 кг.
ч
Толщинв волокон 1-200мкм
Расход сжатого воздуха 600 л.мин
Давление сжатого воздуха 2.5 бар
Требуемая площадь 10 кв.м
Количество работников 1
Режим работы двухсменный
Весь процесс автоматизирован
Вес комплекта 100кг
Комплектность
В комплект входит шкаф управления и узел волокнооброзователя.
Для запуска установки FiberWhite необходимо дополнительное оборудование:
1. компрессор, производительность 1000 литров в минуту
2. каркас (рама) для крепления волокнооброзователя.
Для сокращения расходов на транспортировку установка может быть без рамы на который крепится узел установки и шкафа управления чертежи для изготовления рамы мы предоставим бесплатно.
Дополнительно можно заказать сменный комплект филеры.
Общая производительность волокона зависит от количества установленных узлов на одной раме, производительность одного узла 12 кг.
час допускается установка четырёх узлов на одной раме, общая производительность составит 48 кг.час.
Вес с упаковкой 120 кг.
Наша компания предоставляет бесплатное обучение 1 день.
Оплата и доставка
Заявки на оборудования принимаются без предоплаты. При отсутствии оборудования на складе срок изготовления 10 дней.
Доставка осуществляется авиатранспортом, помощь в оформлении документов, ориентировочная стоимость доставки 450$.
Напишите нам и мы ответим на интересующие вас вопросы
Мировое производство и потребление полимерных волокон и нитей — Рынок
Объем мирового производства всех видов текстильного сырья, по данным А.В. Энгельгардта – руководителя компании «Год волокон» (Швейцария) в 2011г. вырос на 6,4% до 85,9 млн.тонн, в т.ч. натуральных волокон на 7,1% до 33,2 млн.т и химических – на 6,0% до 52,7 млн.т из них синтетических на 5,9% до 48 млн.т и целлюлозных на 6,3% до 4,7 млн.т. Потребление всех видов волокон при этом составило ок.
Тем не менее, бывший председатель правления объединенной компании «Глянцштофф» д-р Э.Витс, оказался прав, предсказывая еще в феврале 1966г. динамичное развитие химических волокон в будущем. С того времени по сегодняшний день их потребление выросло более, чем в 10 раз (!) в мире и после 1997г. они уверенно опережают по объему выпуска и темпам роста натуральные волокна. Среднедушевое потребление всех видов текстильного сырья в мире составило 11,8 кг и его рост во многом связан с удовлетворением требований современного хозяйства в изделиях промышленного и бытового назначения. Хочется развеять сомнения скептиков, особенно среди властных структур и бизнесменов, в части целесообразности возрождения химических волокон в России.
Мировой рынок волокон в 2011 г
Мировой рынок (потребление) химических волокон:
1- штапельное волокно;
2-комплексная нить.
Треть мирового рынка волокон сформировавшегося в 2011г., занимают натуральные волокна и 2/3 – химические, из которых 58% от общего количества приходится на синтетические. С 1995г. потребление химических волокон по ассортиментам характеризуется опережающим ростом комплексных нитей (текстильных, технических, мононитей и др.) по сравнению со штапельным волокном и жгутом (сюда же входит и т.н. «волокно-наполнитель»). Среди всех видов штапельных волокон до настоящего времени на мировом рынке преобладают натуральные (хлопок, шерсть, лен и др.) и лишь в последние годы незначительно увеличивается доля синтетических, а целлюлозных (вискозных, лиоцелл) практически не меняется.
Потребление штапельных волокон
В абсолютном значении отметим, что потребление штапельных волокон было на уровне 50,2 млн.т, т.е. немного ниже, чем в 2010г., в основном из-за хлопка. В то же время для целлюлозного штапельного волокна рост оказался на6,3% — до 4,3млн.т., а для синтетического на 4,7% — до 17,1 млн.т. С 1980г. ежегодный прирост последнего в среднем составлял 3,5%, в то время как целлюлозного 1,9%, а натурального ок. 1%.
В мировом производстве химических волокон безусловным лидером остается Китай, на долю которого падает 63%. На остальные передовые в этой области регионы, уступающие Китаю более чем в 10 раз, падает от 3 до 5%. Не во всех ведущих странах ситуация сложилась благополучно в 2011 году . В частности, в Германии за последнее десятилетие постепенно снижается выпуск синтетических волокон, и, как следствие, химических в целом.
Мировое производство химических волокон в 2011г.
по странам
При этом небольшой прирост наблюдается для целлюлозных в связи с растущим интересом к комплексной нити для шинного корда.
Положение дел в США демонстрирует тот факт, что после заметного подъема производства и потребления синтетических волокон в 2010г., в 2011г. на 3,3% сократились внутренние отгрузки. Правда, по полиэфирному ковровому жгутику и полиамидной технической нити заметно возросли – на 22,8 и 12,3% соответственно. На 5% упал импорт, на 16% вырос экспорт, преимущественно полиэфирного штапельного волокна, полиамидных технической нити и коврового жгутика.
|
Вид волокна |
Внутренние отгрузки |
Импорт |
Экспорт |
Загрузка мощностей% |
|||
|
тыс. |
±% |
тыс.т |
±% |
тыс.т |
±% |
||
|
Полиэфирная текстильная нить |
169 |
-4,5 |
43 |
+6 |
25 |
-14 |
82,5 |
|
Полиэфирная техническая нить |
118 |
-8,4 |
68 |
-4 |
- |
- |
78,8 |
|
Полиэфирный ковровый жгутик |
222 |
+22,8 |
- |
- |
- |
- |
93,0 |
|
Полиэфирное штапельное волокно (2 |
583 |
-0,3 |
345 |
-9 |
95 |
+22 |
79,3 |
|
Полиамидная текстильная нить |
28 |
-10,1 |
- |
- |
- |
- |
72,9 |
|
Полиамидная техническая нить |
72 |
+12,3 |
50 |
+5 |
20 |
+15 |
85,4 |
|
Полиамидный ковровый жгутик |
443 |
-7,6 |
49 |
-13 |
27 |
+15 |
84,2 |
|
Полиамидное штапельное волокно |
34 |
-20,5 |
8 |
+30 |
21 |
+8 |
71,1 |
|
Полиолефиновая комплексная нить(3 |
787 |
-6,7 |
- |
- |
- |
- |
67,6 |
|
Полиолефиновое штапельное волокно |
182 |
-7,3 |
11 |
+60 |
23 |
+15 |
72,3 |
|
ИТОГО |
2638 |
-3,3 |
574 |
-5 |
211 |
+16 |
- |
т
Таблица 1.
Синтетические волокна в США в 2011 году.
-
внутренние отгрузки и экспорт, исключая спандекс/эластановые нити,арамидные и другие синтетические волокна;
-
включая техническое волокно-наполнитель;
-
включая комплексные и пленочные нити, спанбонд
Высокими темпами продолжает развиваться технический текстиль, 47% от мирового выпуска которого падает на азиатский регион, а на Китай приходится 11% экспорта этой продукции в мире. В самой стране планируется ежегодный рост потребления технического текстиля до 2015 г., равный 10%. В Германии доля технического текстиля, начиная с 90-хгодов прошлого столетия, начала заметный рост и в настоящее время уверенно оставила позади сектора одежды и домашнего текстиля.
Среди химических волокон подавляющее развитие получили полиэфирные (ПЭФ), составляющие 74% мирового баланса.
Если бы от полного объема производства полиэтилентерефталата (ПЭТ) и исходного сырья для него – терефталевая кислота (ТФК) и моноэтиленгликоль (МЭГ) – не отрывали на бесперспективное получение бутылок, эта цифра превышала бы 90%. С большим отрывом от ПЭФ волокон идут целлюлозные (Целл.), показывающие в последние годы заметный прирост, далее – полиамидные (ПА), полипропиленовые (ПП), полиакрилонитрильные (ПАН) и другие, в основном малотоннажные, например, спандекс, углеродные, арамидные и т.п.
Переработка химических волокон в Германии в готовую продукцию
Суммарно мировое производство ПЭФ волокон в 2011г. достигло небывалого уровня – 38,8 млн.т, что на 8,1% выше уровня 2010г., в т.ч. по штапельному волокну на 5,6% до 13,8 млн.т, текстильным нитям на 8,3% до 23,1млн.т, техническим нитям на 9,7% до 1,7 млн.т и ковровому жгутику на 15,6% до 0,2 млн.т. Насколько это волокно значимо, говорит следующее: в 2010г.
71 млн.т текстиля были проданы на мировом рынке с долей ПЭФ волокон 47%, а к 2015г. их доля будет выше 50%. В целом мировое производство продукции из ПЭТ, где на ПЭФ волокно приходится 65-70%, к 2020г. превысит 100млн.т, что подразумевает стабильные долгосрочные темпы роста ок. 6% в год.
Мировое производство химических волокон в 2011г.
Сегодня ПЭФ штапельное волокно занимает 81% мирового выпуска синтетических штапельных волокон, к коим мы, в первую очередь, относим ПАН, ПП и ПА. В 2011г. его производство выросло по сравнению с предыдущим годом на 5,6% и составило 13,8млн.т, за последние 30 лет имело рекордные показатели среднеежегодного прироста на уровне 5,0%. Среди континентов доминирует здесь Азия (ок. 89%), далее идут Америка (6%) и Европа (5%).
Производство полиэфирного штапельного волокна по регионам
Среди азиатских стран (и не только!) впереди Китай, добившийся за год роста на 10,3% до 8,8 млн.
т, хотя в отдельные годы темпы были еще выше. Индия сократила выпуск на 3,0% до 0,9% млн.т. Т.о. указанные два государства держат в своих руках обе важные доминанты современного развития – текстиль и одежду, обеспечивая на эти цели 70% всего производимого в мире ПЭФ штапельного волокна. Важной предпосылкой к дальнейшему прогрессу является постепенное вытеснение хлопка ввиду дороговизны последнего (на 20-30%) и сильной подверженности погодным катаклизмам.
В целом, выпуск ПЭФ комплексных нитей, включая текстильные (гладкие и текстурированные), технические и ковровый жгутик, по сравнению с 2010г. увеличился на 8,5% до 25 млн.т. Объем производства непосредственно текстильной нити вырос в 2011г. на 2 млн.т (или на 8,3%) до 23,1 млн.т, из которых почти 97% сосредоточенно в Азии, главным образом в Китае, где в течение последних пяти лет доля еге в мировом производстве поднялась от 65 до 79%, достигнув абсолютного уровня более 18 млн.т.
Производство полиэфирной текстильной нити по регионам
В течение этого времени в стране непрерывно рос выпуск ПЭФ текстильной нити, которой, если бы не помешал кризис 2008г.
, мог бы сегодня приблизиться к отметке 24 млн.т. Увеличение коэффициента загрузки мощностей относительно 2006 года с 65% до 76% позволило поднять уровень чистой прибыли в предыдущие два года на 6%. Если взять в расчет средний ежегодный прирост производства этой нити за последние пять лет, равным 9,2%, то к концу 2012г. в мире ожидается прирост еще 2,2 млн.т ПЭФ текстильной нити.
В отличие от вышесказанного, в Европе Японии и США в области ПЭФ в меньшей степени стремятся к наращиванию мощностей на основе традиционных технологий, отдавая предпочтение развитию новых направлений, в частности, совершенствованию оборудования и процесса, модификации, рециклингу, получения полимера из биологического сырья. Например, японская фирма “Toray Industries” в конце 2012г. планирует пуск нового производства с применением в качестве исходного сырья био-п-ксилола. Поскольку ПЭТ составляет примерно 25% общей массы полимерных отходов и в настоящее время признан как самый перерабатываемый пластик в мире (поскольку легко гомогенизируется и не требует пластификации), в Европе, например, утилизация ПЭТ-бутылок включена в государственную программу, что дает уже ощутимый результат: в Германии перерабатывают — 80-85% отходов ПЭТ-бутылок, в Швеции – 90-95% (самый высокий уровень в мире).
Для информации – в России объем сбора этих бутылок около 10%, а объем переработки пластиковых бытовых отходов едва достигает 3%.
ПЭФ технические нити ныне наиболее привлекательный вид продукции из рассмотренных чуть выше, поскольку охватывает магистральные области технического текстиля. Судя по самому крупному в мире китайскому рынку ассортимент продукции на основе ПЭФ технической нити чрезвычайно широк и перспективен.
|
Наименование продукции |
Годы, тыс. тонн |
||||
|
2008 |
2009 |
2010 |
2011 |
2012 |
|
|
Шинный корд |
86 |
103 |
120 |
130 |
144 |
|
Рекламная ткань |
28 |
34 |
50 |
80 |
120 |
|
Брезент, тентовая ткань для автомобилей |
14 |
17 |
24 |
38 |
50 |
|
Нити, канаты, веревки, тканые ленты, тесьма |
98 |
118 |
140 |
290 |
420 |
|
Геосинтетический материал |
20 |
24 |
58 |
70 |
80 |
|
Конвеерные ленты |
56 |
67 |
80 |
98 |
120 |
|
Обивочный материал |
5 |
9 |
13 |
18 |
28 |
|
Продукция из тонких нитей |
- |
- |
- |
20 |
40 |
|
ВСЕГО |
357 |
322 |
610 |
884 |
1182 |
|
Ежегодный прирост |
33 |
21 |
41 |
45 |
34 |
Таблица 2.
Ассортимент продукции на основе полиэфирной технической нити в Китае
Его объем за 4 года увеличится в стране более чем в 3 раза при ежегодных темпах роста от 30 до 40%. Важно подчеркнуть, что заметно возрос объем реализации этой нити в автомобильной и резино-технической промышленности (более чем в 2 раза), в дорожном строительстве (в 4 раза) и др. Рынок ПЭФ технической нити в Китае будет бурно развиваться и впредь, достигнув при замедленных темпах роста к 2015г. оптимального баланса между спросом и предложением. Любопытно заметить в той же таблице, что загрузка мощностей на протяжении столь длительного периода остается на одном уровне – ок.80%, что характеризует завидную стабильность в данном секторе экономики и не очень согласуется с различными высказываниями по поводу стагнации в китайской промышленности.
|
Показатели |
Годы, тыс. |
|||||
|
2010 |
2011 |
2012 |
2013 |
2014 |
2015 |
|
|
Мощности |
1065 |
1300 |
1623 |
2050 |
2250 |
2450 |
|
Производство |
860 |
1050 |
1300 |
1640 |
1800 |
1960 |
|
Потребность |
610 |
884 |
1182 |
1502 |
1720 |
1970 |
|
Ежегодный прирост, % |
41 |
22 |
24 |
26 |
12 |
9 |
|
Коэффициент загрузки мощностей, % |
81 |
81 |
80 |
80 |
80 |
80 |
тонн
Таблица 3.
Полиэфирная техническая нить на рынке Китая
Производство полиэфирной технической нити по регионам
В целом на азиатский регион в 2011г. приходилось более 80% мирового производства ПЭФ технической нити, где помимо Китая свою долю вносит Южная Корея, Вьетнам и другие страны. США в этот же период снизили объемы на 11,2%, в то время как Европа сохранила их неизменными. Тенденции развития мировых мощностей и производств ПЭФ технической нити вполне обнадеживающие: к 2015г. мощности поднимутся до 3,4 млн.т, а производство до 2,7 млн. и, что очень схоже с Китаем, на протяжении 5 лет коэффициент загрузки мощностей сохранится практически постоянным – 80%.
Мировое производство ПА комплексной нити в 2011г., вопреки радужным достижениям в 2010г., сократилось на 2%, оставшись на отметке ниже 3,8млн.т., в т.ч. текстильной – на 0,7% до 2 млн.т, технической (кордной) – на 3,9%, едва дотянув до 1 млн.
т и коврового жгутика – на 2,4% до 0,75 млн.т.
Тенденции развития мировых мощностей и производств полиэфирной технической нити до 2015 года
Единственное существенное расширение их производства отмечено в Китае, в то время как в большинстве других стран оно оказалось либо ниже, либо близко к уровню 2010г. По сравнению с ним доля ПА текстильных нитей и коврового жгутика в мировом балансе химических волокон снизилась на 8%. Азиатский регион остался доминирующим по этой продукции – 85%. Производство ее в Северной Америке, в основном в США, сократилось на 30% до 545 тыс.т, в т.ч. за счет вытеснения ПА ковровой пряжи полиэфирной.
Преобладающая сфера потребления ПА технической нити нынче – автомобилестроение (шинный корд и подушки безопасности), на долю которых в 2011г. приходилось 2/3 ее мирового производства. Доля Азии по сравнению с 2000 г. выросла от 1/2 до 2/3, в Северной Америке и Европе после затяжной серии сокращения объемов выпуска, в последние два года наступил умеренный подъем.
Бесспорным лидером среди стран является Китай, где в настоящее время осваиваются несколько новых мощностей. Тем не менее, производство ПА технической нити в предыдущем году резко упало: на 15,7% до 332 тыс.т, в первую очередь нитей на основе ПА6 (типа капрон), в то время как из ПА66 (типа нейлон) продолжает расти. Эксперты предполагают, что данное снижение находится в преддверии нового китайского «взрыва» в производстве автомобильных шин, ожидаемого к 2015г.
О ПА штапельном волокне не принято много говорить. Для его мирового производства характерно на протяжении многих лет непрерывное сокращение. И в 2011г. оно упало на 13,3% до 162 тыс.т, в т.ч. в Западной Европе – 60 тыс.т, в Китае – 68 тыс.т (на 12,8% меньше, чем в 2010г.). У единственного крупного производителя – США мощности по ПА штапельному волокон в 2011г. равны четверти уровня конца 1980г. Итог — не выдержало это волокно конкуренции со стороны ПЭФ, ПАН и ПП.
Сегодня промышленность ПП довольно многообразна: с одной стороны, отдельные компании расширяются и закрываются, с другой успешно объединяются или приобретаются более состоятельными.
Например, известная бразильская фирма “Braksen”, взявшая в 2010г. под свое крыло производство ПП высокого качества, принадлежавшее “Sinoco Chemicals”, в последние годы приобрела две линии в США и две линии в Германии, основанные на ноу-хау “Dow Chemical”, общей мощностью ок. 1 млн.т. ПП штапельное волокно широко применяется для изготовления фильтровальных тканей, ковровых покрытий, геотекстиля, протирочных материалов, салфеток, продукции гигиены, изоляции и некоторых конструкций. В последнее время появляется много информации о применении ПП волокон для армирования бетона. В 2011г. мировой выпуск ПП комплексных нитей, включая текстильные, технические и ковровый жгутик, имел прирост 0,8% до 1,7 млн.т. В указный объем не включены спанбонд и мелтблоун, мононити, ленты, пленочные нити, волокна – наполнители «искусственная трава» и т.п. Текстильные нити из этого полимера используются для изготовления одежды, особенно спортивной, сверхлегкого белья, обладающего к тому же хорошим влагопереносом и эластичностью, что крайне важно при быстром движении.
Высокопрочные и легкие технические нити из ПП традиционно применяются для канатов, сеток, шпагатов, швейных ниток, автомобилестроении, строительстве и т.д. ПП ковровый жгутик, несмотря на плавное падение его объемов, занимает до сих пор довольно крупный производственный сектор, 60% которого охватывают США, Китай и Западная Европа.
Рынок ПАН волокон вырос незначительно – на 1,4% до 2,0 млн.т, подтвердив свой уровень за последние 3 года, который оказался на 30% ниже рекордного значения 2002г. Значительное увеличение объемов производства произошло в Китае, Египте, Японии, Таиланде и Турции, в то время как в Восточной Европе, Иране и Тайване показатели снижаются. В связи с остановом ряда заводов в Китае, коэффициент загрузки мощностей поднялся до 90%. К концу 2012г. реконструкция должна завершиться.
Среди целлюлозных волокон наиболее широко представлены вискозное штапельное волокно и ацетатный сигаретный жгут. Выпуск целлюлозных волокон в целом в 2011г.
увеличился на 7,7% до 3,4 млн.т и ацетатного на 0,2% до 0,9 млн.т. Первое развивается преимущественно в азиатском регионе, особенно в Китае, Индии, Индонезии и Таиланде. Япония после закрытия 2х заводов пребывает на прежнем уровне. На Тайване объем неуклонно сокращается, в США и Бразилии потребление вискозного штапельного волокна урезано почти вдвое, в Европе – ближе к стагнации.
Распространена точка зрения, что вискозное штапельное волокно получит ощутимое развитие в будущем ввиду наступающего ограничения земельных площадей под посевы хлопка. Очевидно, речь идет о волокне, аналоге вискозному, но получаемому по т.н. «бессероуглеродному способу», широко известному под марками лиоцелл, тенцелл и т.п. В частности австрийская компания “Lenzing Group” планирует поднять его производство от 0,7 млн.т в 2010г. до 1,1 млн.т к 2014 г. Одновременно с созданием новых мощностей по целлюлозе, в течение ближайших 5 лет появятся новые производства вискозного волокна в Китае, Индии (до 160 тыс.
т), Турции (до 180 тыс.т), Индонезии (дополнительно 80 тыс.т) и др.
Мировой рынок целлюлозных комплексных нитей, охватывающий главным образом вискозные текстильные и технические и немного ацетатные и медноаммиачные, вырос по сравнению с 2010г. до небывалой цифры за последние 5 лет – на 10,5% до 400 тыс.т. Это произошло опять-таки благодаря Китаю, где собственное производство зафиксировало подъем на 22,9% до 222,5 тыс.т. Однако, эти цифры далеки от пикового уровня, достигнутого в 1969г., когда мировое производство целлюлозных нитей превышало 1,4 млн.т и в дальнейшем они постепенно вытеснялись более дешевым синтетическим материалом: выпуск медноаммиачных сократился вдвое – до 15 тыс.т ацетатных, которые сегодня в мире производят менее чем 10 заводов, в 10 раз – с 400 до 40 тыс.т, вискозных – почти в 3,5 раза – с 1 млн.т до 350 тыс.т.
Отмеченный выше рост производства целлюлозных нитей во многом обусловлен растущим интересом к вискозным техническим нитям, используемым в качестве армирующего материала в автомобильных шинах, резинотехнических изделиях, исходного сырья (прекурсора) для получения углеродных волокон.
Этим, наверное, и объясняется максимальная загрузка мощностей в Европе и Индии. В распределении доли производства целлюлозных нитей по регионам лидирует Азия (75%), затем идут Европа (18%) и Америка (остальное).
Обращаясь к так называемым малотоннажным химическим волокнам, к коим относятся углеродные, арамидные, спандекс и др., отметим, что их суммарный выпуск возрос в 2011г. на 9,1% до 535 тыс.т. Самые высокие темпы ежегодного прироста имеют углеродные волокна, настойчиво приближаясь к отметке 50тыс.т, что во многом связано с развитием композиционных материалов промышленного и военного назначения.
В частности, на их основе создаются новые самолеты типа А-380, В 787, А400М и А350. Лидер мирового рынка углеродных волокон “Toray Industries” (Япония), имеющая мощности 17,9 тыс.т/год, собирается их довести с помощью дочерних компаний к 2013г. до 21,1 тыс.т, а к 2015г. – до 27,0 тыс.т. В этот же период ряд компаний, например, “Mitsubischi Royon”, “SGL Group”, “Hyosung”, “Kemrock”, “Taekwang”, “Hexel”, “Qifeng”, “Sabic”, “Daw-Chemical”, “Montefibre” и др.
введут дополнительные мощности в Японии и др. В Германии на базе “Saxon Textile Research Institute” (г. Хемниц) создан новый центр по рециклингу отработанных углеродных волокон, например, в нетканые материалы.
Мировое производство углеродных волокон
Арамидные волокна по прежнему выпускаются на основе двух структурных форм (конформаций) макромолекул ароматического полимера: пара-и мета. Пара-арамидные (типа кевлар) преимущественно используются как укрепляющий материал, мета-арамидные (типа номекс) – для повышения тепло-и огнестойкости. Японская компания “Teijin Techno Products” впервые в мире разработала м-арамидное нановолокно высокого качества с теплостойкостью до 3000С, планируемое к 2014г. коммерческому применению для сепараторов в Li-батарейках и объемных конденсаторов, для высокопроизводительных и теплостойких фильтров и мн.др. Мировое производство арамидных волокон составляет примерно 77 тыс.
т/год, из них ок.10% приходится на две фирмы – “Du Pont” (США) и “Teijin Group” (Япония). Грандиозные планы у Китая: к 2015г. “Bluestar Chengrand Chemical” увеличит мощность по этим волокнам с 1 до 10 тыс.т. Новый завод в Южной Каролине (США) расширит к концу 2013г. свои мощности на 40%.
По мере продвижения высокоэластичной полиуретановой нити типа спандекс в сектор различных видов одежды, ее популярность в мире растет с каждым годом. Если в середине 1990-ых годов почти 2/3 мощностей по спандексу сосредоточено было в США, Европе и Японии, то сейчас их суммарная доля не превышает 13%, а основные производители переместились в азиатский регион, главным образом в Китай.
Ввод основных мощностей по спандексу
Планы увеличения мощностей производства спандекса контрастируют с известными осложнениями на рынке продаж, вызванных относительно высокими ценами и падением (надеемся, временным) спроса на эту нить.
Поэтому в настоящее время загрузка мощностей в Китае не превышает 60%. Тем не менее, компания “Indorama Ind.” планирует к концу 2012г. закончить строительство нового производства спандекса в Индии, значительно повысив там мощности от 5 до 15 тыс.т/год.
Нетканые материалы (НМ), наверное, оказались самым эффективным и коротким переходом между химической и текстильной промышленностью. Они настолько их сблизили, что давно стало непринципиальным, где делать НМ – на заводе химволокна или – текстильной фабрике. Например, НМ типа спанбонд – получение аналогично формованию синтетических нитей из расплава, применение – замена тканей и трикотажа. Объем мирового выпуска НМ в 2011г. вырос на 6,2% до 8,6 млн.т. В м2
этот прирост выглядит еще весомее, поскольку появилось новое оборудование, позволяющее при тех же механических свойствах НМ снижать его поверхностную плотность, тем самым экономя сырье и извлекая более высокую прибыль. Солидные инвестиции вкладывают в производство НМ типа спанбонд и спанлейс (гидроструйный способ), используемым прежде всего для получения геотекстиля, автомобильных фильтров, мебели, ковров и т.
д. В мире по данному способу 150 предприятий на 260 технологических линиях выработали 819 тыс.т НМ с приростом против 2010г., равным 9,5%. В Европе и Китае ежегодный рост производства спанлейса до 2016г. сохранится на уровне 8,2%. Подъем спанбонда наиболее впечатляющий: ежегодный рост в последние годы в среднем 9,2%, достигнув объема где-то 3,7 млн.т, а к 2013г. приблизится к отметке 4,3 млн.т/год, т.е. ок. 50% от всех НМ. Мировым лидером в области потребления НМ типа айрлайд (аэродинамический способ укладки волокна) к 2013г. должна стать “Glatfelter Group”, организующая перераблтку на своих территориях в Канаде и Германии, где основной продукцией будут предметы гигиены, специальные салфетки, упаковка пищевых продуктов и т.п. Крупнейшая финская фирма “Ahlstrom” собирается продвигать свой бизнес в ряде стран Европы, Америки и Азии в области НМ для фильтров, настенных и напольных покрытий, этикеток и мн.др. Сегодня для НМ применяют практически все виды полимеров и волокон, темпы их развития одни из самых высоких в мире, в т.
ч. и в России. Поэтому от них во многом зависит продвижение химии и текстиля в будущем.
Статья «Мировое производство и потребление полимерных волокон и нитей» опубликована в журнале «Neftegaz.RU» (№11, 2012)
Faber — Bilder und stockfotos
766.547Bilder
- Bilder
- FOTOS
- GRAFIKEN
- VEKTOREN
- VIDEOS
DUCHSTERN SIE 766.547. Odersuchen Sie nach glasfaser oder fieber, um noch mehr faszinierende Stock-Bilder zu entdecken.
Чип-обои Ingrain Holz Hintergrund — волокно, фото и фотографииIngrain Holz Чип-обои Hintergrund
Ingrain Tapete in Weiß in einer deutschen Wohnung and einer Wand verwendet. Blanke weiße Textur in Innenräumen mit einem Muster, das durch kleine Holzspäne verursacht wird, um ihm eine Struktur zu geben.
Bio-Frühstück und Quinoa mit Nüssen
телекоммуникационная техника — стеклянный кабель — оптоволоконное фото и волокно визуализация больших данных — графика, клипарт, мультфильмы и символыТехнологический фон. Big Data Visualisierungskonzept
informationen-technologie-high-speed-verbindung — волокно сток-фото и сборкаInformationen-Technologie-high-Speed-Verbindung
kabeltrommeln zur verlegung von Internet-glasfaserkabeln in wohngebieten — fiber stock-fotos und bilderKabeltrommeln Verlegung von Internet-Glasfaserkabeln in…
nahaufnahme: eine gruppe von arbeitern bläst zelluoseisolierung in die holzwände. — стоковые фотографии и изображения волокнаNAHAUFNAHME: Eine Gruppe von Arbeitern bläst Zelluloseisolierung…
kabeltrommel auf einer baustelle — fiber stock-fotos und bilderKabeltrommel auf einer Baustelle
glasfaserkabel — fiber stock-fotos und bilderGlasfaserkabel
Glasfaser abstrakter Hintergrund — Data Internet Technology Cable
Технический специалист по установке WLAN-маршрутизатора в доме — оптоволоконные фото и сборкаТехнический специалист по установке WLAN-маршрутизатора на дому
Комплект стеклянного кабеля для высокоскоростного интернета, baustelle — оптоволоконные стоковые фото и сборкаСтекловолоконный кабель для высокоскоростного Интернета, Baustelle
Стеклянный провод для подключения к Интернету — оптоволокно и фото со складаСтеклянный кабель для подключения к Интернету
Установка для монтажа и подключения к стеклу на улице — Установка для оптоволокна со стоком 90 und it bilder 02 — und Glasfaserkabelleitungen auf der.
.. Новый кабель для Интернет-каналов — фотоволокно и материалыНовый кабель для Интернет-каналов
Glasfaser-Distributor mit neuen Glasfaserkabeln Verbunden, Standort Deutschland.
Internetkabelverlegung am stadtrand — стоковые фотографии и изображения волоконInternetkabelverlegung am Stadtrand
glasfaser-algorithmus — волокнистые стоковые фотографии и изображенияGlasfaser-Algorithmus
ki künstliche intelligenz wellt neuronale netzwerke. вектор им konzept der technologie, glasfaser beleuchtet abstrakten intergrund. — волокнистая графика, -клипарт, -мультфильмы и -символKI Künstliche Intelligenz wellt neuronale Netzwerke. Вектор им…
цифровой символ кабеля eingestellt. кабель verschiedener typen und zwecke. телекоммуникации, интернет, телефония, линейные символы. linie mit bearbeitbarem strich — волокнистый сток-график, -клипарт, -мультфильмы и -символ Digitale Kabelsymbole eingestellt. Кабель verschiedener Typen.
..
Glasfaser abstrakter Hintergrund-Daten-Internet-Technologie Кабель
Nahaufnahme von Glasfaserkabeln.
zutaten für die gesunde lebensmittelauswahl. das konzept der gesunden ernährung auf dunklem steinhintergrund eingerichtet. — волокнистые стоковые фотографии и фотографииZutaten für die gesunde Lebensmittelauswahl. Das Konzept der…
интернет-символ leitungs. векторные иллюстрации enthalten символ — Satellitenschüssel, anbieter, wlan, cctv-kamera, ноутбук, optisches kabel, patchkabel umriss piktogramm für web. 64×64 пикселя совершенный, контурный рисунок — волокнистая графика, -клипарт, -мультфильмы и -символInternet-Leitungssymbole. Векторные иллюстрации воодушевляют Symbol -…
Интернет-Leitungssymbole. Векторная иллюстрация с изображением символа — спутниковая связь, сигнализация, WLAN, камера видеонаблюдения, ноутбук, оптический кабель, патч-кабель Umriss Пиктограмма для Интернета.
64×64 Pixel совершенство, увеличенное изображение.
kabelanschluss
Kabelanschluss
vegane lebensmittelhintergründe: große gruppe von obst, gemüse, getreide und gewürzen von oben geschossen — fiber stock-fotos und bilderVegane Lebensmittelhintergründe: große Gruppe von Obst, Gemüse,. ..
Vegane Essenshintergründe: große Gruppe von bunten frischen Früchten, Gemüse, Getreide und Gewürzen, die von oben auf Holzhintergrund geschossen wurden. Die Zusammensetzung umfasst grünen Apfel, Kiwi, Birne, Granatapfel, Orange, Kokosnuss, Banane, Traube, Beeren, Ingwer, Mandeln, Pistazien, Olivenöl, Oliven, Goji-Beeren, Chiasamen, Pintobohnen, Muskatnuss, Rosmarin, Rettich, Tomaten, Karotten, Grünkohl, Avocado, Zwiebeln, Reis, Kakaopulver, Süßkartoffeln, Vollkornnudeln, Tofu, Salat, Mais, Brokkoli, Pfeffer, Spargel, grüne Bohnen, unter anderem.
Лучшее 42Mp Studio-Digitalufnahme, дополненное SONY A7rII и Zeiss Batis 40mm F2.0 CF Objektiv
Technologischer Hintergrund. Big Data Visualisierungskonzept
hochgeschwindigkeits-glasfaser-internetkonzept — фотоволокно и фотоматериалыHochgeschwindigkeits-Glasfaser-Internetkonzept
Internetkabel, RJ-45-Stecker auf Laptop-Tastatur. Hochgeschwindigkeits-Glasfaser-Internet-Konzept
vollkorn essen Stilleben am rustikalen holztisch erschossen — волокно сток-фото и фотоVollkorn Essen Stilleben am rustikalen Holztisch erschossen
Draufsicht auf Vollkorn- und Getreidecomposition, aufgenommen auf rustikalem Holztisch. Diese Art von Nahrung ist reich an Ballaststoffen und ist perfect für Diäten. Die Zusammensetzung umfasst Vollkornbrot, verschiedene Arten von Vollkornnudeln, Vollkorncracker, Grissini, Haferflocken, braunen Reis, Dinkel und Leinsamen.
Vorherrschende Farbe ist Браун. DSRL Studiofoto с Canon EOS 5D Mk II и Canon EF 100mm f/2.8L Macro IS USM
Materialien Hintergrund — komprimierte wärmeisolierende Hanffaser-
ballaststoffreiche lebensmittel. — Фото и фото волокнаBallaststoffreiche Lebensmittel.
Frühstück auf dem tisch — волокно стоковых фотографий и изображенийFrühstück auf dem Tisch
Frühstückszutaten auf dem Tisch Müsli und Hafer
abstraktes hintergrunddesign moderner bewegung — fiber stock-grafiken, -clipart, -cartoonsAbstraktes Hintergrunddesign moderner Bewegung
glasfaser hintergrund — fiber stock-fotos und bilderGlasfaser Hintergrund
Glasfaser-Nahaufnahme, Schwerpunkt auf entfernten Fasern
nahaufnahme von hanfwolle, versiegelung von hanf, isolierung, vetternwirtschaft — fiber stock-fotos und bilder Nahaufnahme von Hanfwolle, Versiegelung von Hanf, Isolierung,.
..
abstrakt gewebte synthetische Teppichtextur, Makro-Nahaufnahme
abstrakte gewebte synthetische Teppichtextur, Nahaufnahme.
glasfaserverlegung für hochgeschwindigkeits-internet-baustelle — волокно стоковых фото и сборокGlasfaserverlegung für Hochgeschwindigkeits-Internet-Baustelle
verlegung des kabels für highspeed-internet — волокно стоковых фото и сборокVerlegung l0wl 0 Highspeed des Kabels für 9 линия символ. netzwerk-verbindung, computer-kabel, kabel spule, datenübertragung. dünne anzeichen für elektronik-shop, internet-dienste. editierbare striche — волокно стоковой графики, -клипарт, -мультфильмы и -символ
LWL-flache Linie Symbole. Netzwerk-Verbindung, Computer-Kabel,…
Symbole für flache Glasfaserlinien. Netzwerkverbindung, Computerkabel, Kabelspule, Datenübertragung.
Dünne Schilder für Elektronikgeschäft, Internetdienste. Медвежья полоска.
Ein Internettechniker repariert oder wartet eine…
telekommunikationsnetz über der stadt, drahtlose mobile internet-technologie für smart grid oder 5g lte-datenverbindung, konzept über iot, globales geschäft, fintech, blockchain — волокно -фотографии и изображенияTelekommunikationsnetz über der Stadt, drahtlose mobile Internet-T
Global Communications (weltkarte mit freundlicher genehmigung der nasa) — волокно, фото и фотографии die aus den Großstädten stammen. (Weltkarte mit freundlicher Genehmigung der NASA: https://visibleearth.nasa.gov/view.php?id=55167) frühstück mit joghurt, heidelbeerkompott und haferflocken — стоковые фото и фото из волокнаFrühstück mit Joghurt, Heidelbeerkompott und Haferflocken
Fiber-Optics Objekt nahaufnahme von blau-vektor-illustration — fiber stock-grafiken, -clipart, -cartoons und -symbole -telekommunikation, glasfaser lichter abstraktenhintergrund — fiber stock-grafiken, -clipart, -cartoons und -symbole Verbindungsleitung auf Netzwerk-Telekommunikation, Glasfaser.
..
Verlegen von Kabeln für schnelles Internet am Stadtrand
Glasfaserkabel-symbol — волокно стоковая графика, -клипарт, -мультфильмы и -символGlasfaserkabel-Symbol
ftth, ballaststoffe zu hause 3d-illustration — волокно стоковые фото и изображенияFTTH, Ballaststoffe zu Hause 3D-Illustration
3D-Darstellung eines FTTH-Netzes für einen hohen Breitbandzugang über weißen Hintergrund
verlegung des kabels für schnelles Internet — волокно сток фото и сборкаVerlegung des Kabelles Internet für 9 schnelles0003 Digitale Datenkommunikation entlang glasfaserkabel, netzwerkanbindung von informationen — волокно стоковой графики, -клипарт, -мультфильмы и -символ
Digitale Datenkommunikation entlang Glasfaserkabel,… weiße Wolle Textur als Hintergrund, Nahaufnahme
bündel von optischen Fasern mit grünem licht. шварцер хинтергрунд.
— волокно фото и фотоBündel von optischen Fasern mit grünem Licht. Шварцер…
gewebe dünne linie symbole funktionsumfang: leder, textil, baumwolle, wolle, wasserdicht, acryl, seide, umweltfreundliches material, atmungsaktivem material. современная векторная иллюстрация. — волокно сток-графика, -клипарт, -мультфильмы и -символGewebe dünne Line Symbole Funktionsumfang: Leder, Textil,…
abstrakte digitale futuristische auge — волокно Stock-fotos und BilderAbstrakte digitale futuristische Auge
3D-рендеринг
kollagenfasern molekül 3d-рендеринг — стоковые фотографии и изображения волоконKollagenfasern Molekül 3D Rendering
systemadministrator, der diagnosetests auf computerservern durchführt — fiber stock-fotos und bilderSystemadministrator, der Diagnosetests auf Computerservern durchfü
Fokussierter Rechenzentrums-IT-Techniker, der Glasfaserkabel mit visuellem Fehlersuchgerät überprüft
fiber optic fusion spleißkabel internetsignal und drahtverbindung mit fiber optic spleißmaschine, glasfaserkabel-spleißmaschine in arbeit — волокно, фото и фото Fiber Optic Fusion Spleißkabel Internetsignal und.
..
Glasfaserkabel Symbol Vektor Design Vorlage Illustration Zeichen…
arbeiter verlegen ein internetkabel auf die straße — волокно stock-fotos und bilderArbeiter verlegen ein Internetkabel auf die Straße
alterungsprozess in der Haut — волокно Stock-grafiken, -clipart, -cartoons und -symboleAlterungsprozess in der Haut
telekommunikation manuell high worker ingenieur klettern eine antenne — fiber stock-fotos und bilderTelekommunikation manuell High Worker Ingenieur Klettern eine.. .0003 фон 100
Fiber Optic Stock-Fotos und Bilder
- CREATIVE
- EDITORIAL
- VIDEOS
- Beste Übereinstimmung
- Neuestes
- Ältestes
- Am beliebtesten
Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum
- Lizenzfrei
- Lizenzpflichtig
- RF und RM
Lizenzfreie Kollektionen auswählen >Editorial-Kollektionen auswählen >
Bilder zum Einbetten
Durchstöbern Sie 8.
657 волоконно-оптический Stock-Photografie und Bilder. Odersuchen Sie nach kabel oder digital, um noch mehr faszinierende Stock-Bilder zu entdecken. abstrakter datenhintergrund — волоконно-оптические стоковые фотографии и соединения с динамическим волоконно-оптическим световым следом — оптоволоконные стоковые фотографии и двустворчатая иллюминированная оптоволоконная оптика абстрактный фон — волоконно-оптические стоковые фотографии и бильдерволоконная оптика — оптоволоконные стоковые фотографии и бильдерхинтергрунд дер абстрактен netzwerkverbindung — волоконно-оптические стоковые фотографии и бильдеринтернет-сетевой соединитель с волоконной оптикой, крупный план — волоконно-оптические стоковые фото и бильдероптические сети связи — волоконно-оптические стоковые фото и бильдерэлектрикер-вербиндунгскабель и коммутатор ден — волоконно-оптические стоковые фото и бильдероптические светящиеся, студийный снимок — оптоволоконные стоковые фотографии и изображенияволоконная оптика, иллюстрации — оптоволоконные стоковые изображения, -клипарты, -мультфильмы и -символыабстрактные сети и данные — оптоволоконные стоковые фотографии и бильдерные широкополосные кабельные катушки — оптоволоконные стоковые фото и изображения glasfaserkabeln — волоконно-оптические стоковые фото и бильдерфибероптик хинтергрунд — волоконно-оптические стоковые графики, — клипарт, -мультфильмы и -символыволоконная оптика, иллюстрации — волоконно-оптические стоковые графики, -клипарты, -мультфильмы и -символы отраслевые митарбайтеры, проверка продукции в черновом стиле — оптоволоконные стоковые фотографии и изображениякрупный план кабелей на черном фоне — волоконно-оптические стоковые фотографии и изображения футуристического дизайна — волоконно-оптические стоковые фотографии и бильдеркабельсимволы — волоконно-оптические стоковые изображения, -клипарт, -мультфильмы и -символволокно, иллюстрации — волоконно-оптические стоковые изображения, -клипарт, -мультфильмы и — Сетевой кабель symboleblue в комнате центра обработки данных — оптоволоконные стоковые фотографии и изображения, цифровая связь — оптоволоконные стоковые фотографии и изображения радужного цвета, абстрактные оптоволоконные волокна — оптоволоконные стоковые фотографии и изображения оптоволоконные — оптоволоконные стоковые фотографии и изображениядва рабочих опускают кабель в люк (цифровой композит) — оптоволоконные стоковые фотографии и бильдерволоконная оптика — волоконно-оптические стоковые фото и бильдерпетлевые пучки волоконно-оптических проводов на черной спине наземный, крупный план — оптоволоконные стоковые фотографии и данные о частицах — оптоволоконные стоковые фотографии и соединение с динамическим оптоволоконным световым следом — оптоволоконные стоковые фотографии и изображение электроинженерии в потоке — волоконно-оптические стоковые фотографии и бильярдные нити волокна оптические кабели — волоконно-оптические стоковые изображения, -клипарты, -мультфильмы и -символы с синей радиальной подсветкой волоконно-оптические — волоконно-оптические стоковые фото и бильдерглассфазер геген схема хинтергрунд — оптоволоконные стоковые фото и бильдерабстракте стеклянная техника — оптоволоконные стоковые фото и bilderpurple-faser light — волоконно-оптические стоковые фотографии и соединения bilderparticle tonnel — волоконно-оптические стоковые фотографии и bildertechnische соединения — — волоконно-оптические стоковые графики, -клипарты, -мультфильмы и -символизированные стеклянные технологии — оптоволоконные стоковые фотографии и бильярдные пучки волокон оптические кабели — оптоволоконные стоковые фотографии и изображенияоптоволоконная связь и частицы — оптоволоконные стоковые фотографии и изображения 3D ландшафт Рельефная сетка abstraktehintergrund — оптоволоконный сток-график, -клипарт, -мультфильмы и -symboleblue оптоволоконная оптика со спектром — оптоволоконный сток-фотографии и билдериллюминированная оптоволоконная оптика на черном фоне — оптоволоконная сток-фотографии и сборщики изображений installieren волоконно-оптический — оптоволоконный сток -фотографии и двунаправленные статические вертикально освещенные нити волоконно-оптического света — волоконно-оптические стоковые фотографии и билдерблю Netzwerk-kabel — волоконно-оптические стоковые фотографии и двунаправленное соединение с динамическим волоконно-оптическим световым следом — оптоволоконные стоковые фотографии и двойные световые трассы над городом — волоконно-оптические stock-fotos и bildercolorful абстрактные фотографии с длительной выдержкой.
