Вольтметр фото. Вольтметр: виды, устройство, принцип работы и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое вольтметр и для чего он используется. Какие бывают виды вольтметров. Как устроен вольтметр и на каком принципе он работает. Где применяются вольтметры и как правильно ими пользоваться. Основные технические характеристики вольтметров.

Содержание

Что такое вольтметр и для чего он предназначен

Вольтметр — это измерительный прибор, предназначенный для определения величины электрического напряжения в электрических цепях и электронных схемах. Основная функция вольтметра — измерение разности потенциалов между двумя точками электрической цепи.

Вольтметры используются для:

Измерения напряжения источников питания (батарей, аккумуляторов, блоков питания)
Контроля уровня напряжения в электросетях
Проверки исправности электрических и электронных устройств
Поиска неисправностей в электрических схемах
Настройки и регулировки электронной аппаратуры

Единицей измерения электрического напряжения является вольт (В). Современные вольтметры способны измерять напряжение в широком диапазоне — от микровольт до киловольт.

Виды вольтметров

Вольтметры можно классифицировать по нескольким признакам:

По принципу действия:

Электромеханические (стрелочные)
Электронные (цифровые)

По назначению:

Вольтметры постоянного тока
Вольтметры переменного тока
Универсальные (измеряющие как постоянное, так и переменное напряжение)

По конструктивному исполнению:

Переносные (портативные)
Стационарные (щитовые)
Лабораторные

Какой вид вольтметра выбрать? Это зависит от конкретных задач измерения. Для бытового применения удобны портативные цифровые мультиметры. В промышленности часто используются стационарные щитовые вольтметры. Для точных измерений в лабораториях применяются прецизионные цифровые вольтметры.

Устройство и принцип работы вольтметра

Принцип работы вольтметра основан на измерении тока, протекающего через высокоомный резистор при подключении прибора к исследуемой цепи. Ток пропорционален приложенному напряжению, что позволяет определить его величину.

Основные элементы конструкции вольтметра:

Измерительный механизм (стрелочный или цифровой)
Высокоомный добавочный резистор
Переключатель диапазонов измерения
Входные клеммы для подключения щупов

В электромеханических вольтметрах используется магнитоэлектрический измерительный механизм. Под действием тока, пропорционального измеряемому напряжению, стрелка отклоняется на определенный угол.

В цифровых вольтметрах аналоговый сигнал преобразуется в цифровой код с помощью АЦП. Результат измерения отображается на цифровом дисплее.

Как правильно пользоваться вольтметром

При измерении напряжения вольтметром необходимо соблюдать следующие правила:

Вольтметр всегда подключается параллельно участку цепи, на котором измеряется напряжение.
Следует правильно выбирать диапазон измерения, начиная с максимального.
Нужно соблюдать полярность подключения при измерении постоянного напряжения.
Запрещается подавать на вольтметр напряжение выше допустимого.
При работе с высоким напряжением необходимо соблюдать правила электробезопасности.

Выполнение этих простых рекомендаций обеспечит точность измерений и безопасность использования вольтметра.

Основные технические характеристики вольтметров

При выборе вольтметра следует обращать внимание на следующие параметры:

Диапазон измеряемых напряжений
Входное сопротивление (чем выше, тем лучше)
Класс точности (погрешность измерений)
Частотный диапазон (для вольтметров переменного тока)
Время установления показаний
Потребляемая мощность

Для большинства практических применений достаточно вольтметра с диапазоном 0-1000 В, входным сопротивлением не менее 1 МОм и погрешностью 0.5-1%.

Применение вольтметров в различных областях

Вольтметры широко используются в следующих сферах:

Электроэнергетика — контроль напряжения в электросетях
Электроника — разработка и отладка электронных устройств
Приборостроение — калибровка и поверка измерительных приборов
Автомобильная электрика — диагностика бортовой сети автомобиля
Бытовая техника — проверка исправности электроприборов

В промышленности часто применяются стационарные щитовые вольтметры для непрерывного контроля напряжения. В лабораториях используются высокоточные цифровые вольтметры. Для бытовых измерений подойдут простые мультиметры с функцией вольтметра.

Перспективы развития измерительной техники

Современные тенденции в области разработки вольтметров включают:

Повышение точности измерений
Расширение функциональных возможностей
Уменьшение габаритов и энергопотребления
Интеграцию с компьютерными системами
Применение новых принципов измерения напряжения

Вольтметры остаются одним из важнейших измерительных приборов в электротехнике и электронике. Их совершенствование продолжается, что позволяет решать все более сложные измерительные задачи.

95 фото разновидностей аналоговых и цифровых приборов

Цифровой вольтметр является незаменимым прибором для поддержания технического состояния электрических приборов. Он позволяет выявить любые скачки напряжения, тем самым предотвращая преждевременную поломку устройства.

Перед тем как провести исследование, необходимо соблюдать правильную схему подключения вольтметра. Для этого рекомендуется провести пробное тестирование данной установки на обычной щелочной батарее. Здесь отображается её техническое состояние и способность питания любого устройства.

При положительном значении происходит движение стрелки в одну из сторон полюса.

Краткое содержимое статьи:

Правильная настройка прибора
Перед тем как приступить к исследованию состояния электрического прибора, необходимо произвести правильную настройку оборудования. Многие приборы являются мультиметрами. Они показывают несколько параметров электрического и постоянного тока
Электронные вольтметры оснащены дисплеем и переключателем напряжения. Помимо этого на поверхности прибора имеется небольшой дисплей, который отображает точные измерения. Для исследования технического состояния, необходимо соблюдать следующую очередность действий:
Для измерения переменного тока на приборе устанавливают переключатель в положение V или AV. Все бытовые электросети обладают переменным током.

Чтобы проверить постоянное электрическое напряжение, необходимо переключить рукоятку на положение V, V-, DCV. Практически все батарейки оснащены постоянным током;
Далее выбирают необходимый диапазон измерения. Цифровые вольтметры, как правило, обладают высокой чувствительностью по отношению к скачкам напряжения. Это помогает своевременно выявить поломку электрического прибора.
В некоторых моделях, невозможно установить соответствующий диапазон. Это свидетельствует об автоматическом регулировании нужного уровня электроэнергии.
После чего специальные щупы устанавливают в соответствии с указанной полярностью. Неправильная установка приводит к отсутствию движения стрелки или циферблата.

Процесс измерения электрического напряжения
При работе с электроприборами, необходимо соблюдать особую аккуратность. Любое резкое движение может привести к короткому замыканию. Что учитывать в ходе рабочего процесса? Техника безопасности включается в себя несколько простых правил:

Правильная фиксация щупов. В момент изучения напряжения, необходимо безопасно держать измерительные части. Не стоит соприкасать их между собой. Не рекомендуется прикасаться к щупам при подключении вольтметра к электронной схеме.Это может спровоцировать короткое замыкание.
Черный щуп устанавливают к одной из частей проводника постоянного тока. Правильно измерить перепады напряжения можно в параллельном положении измерителей.
Красным щупом производят касательное движение. Если в устройстве присутствует максимальное напряжение, то на приборе появятся его точные значения.
На приборе устанавливают максимальный измерительный диапазон. Если на электросхеме имеются какие-либо неполадки, то отмечают активное движение стрелки в сторону высокой отметки.
Когда исследование подошло к концу, переходят к его расшифровке.

Разновидности цифрового вольтметра
Все модели делятся на несколько разновидностей, которые отличаются между собой по их функциональному использованию. По измерению напряжения эти приборы различаются на:
цифровой вольтметр для измерения постоянного тока;
цифровой вольтметр для изучения переменного электрического тока.

Для самостоятельного использования оптимальным выбором будут универсальные модели. Технические характеристики вольтметра предназначены для измерения напряжения в электронных схемах различного рода устройств.
По количеству фазовых измерения они подразделяются:
трехфазный;
однофазный.
Первая разновидность подходит для правильного подключения частного дома к трехфазному кабелю. Здесь важно учитывать полярность трёхжильного провода.
Как выбрать вольтметр
Перед тем как осуществить покупку данного устройства, необходимо определиться с областью его применения.

Если прибор будет предназначен для домашнего использования, то оптимальным вариантом будет цифровой вольтметр, который устанавливают в электрический щиток. Это устройство помогает регулировать скачки электрического тока, тем самым предотвращая короткое замыкание.
Для контроля автомобильного напряжения постоянного тока, подойдут специальные приборы, которые можно подсоединить к прикуривателю. Здесь можно регулировать постоянный и переменный ток в зависимости от технического состояния автомобиля. На фото вольтметра изображена модель с цифровым механизмом.

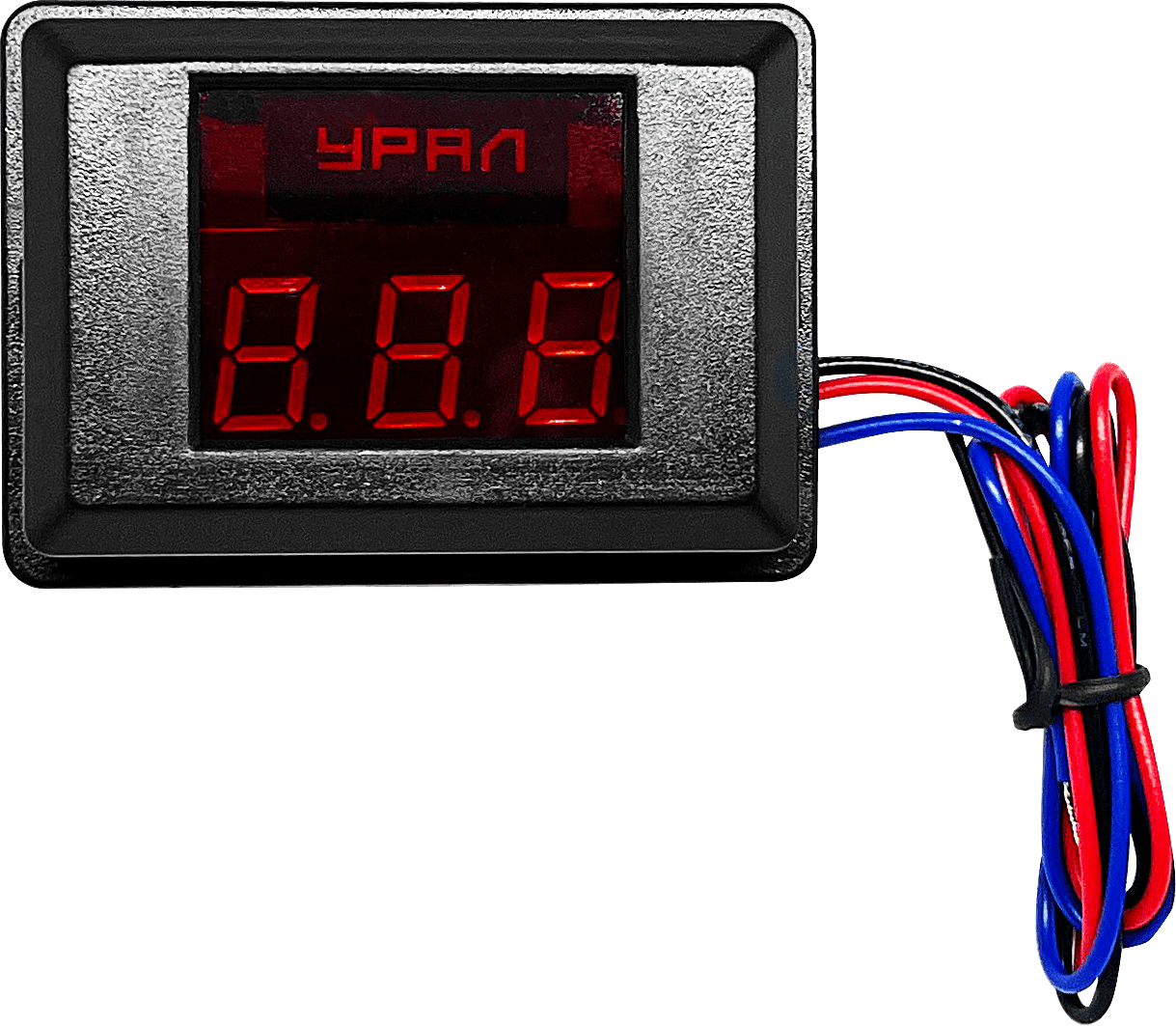

Фото вольтметра
<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>
Также рекомендуем посетить:
М42300 Вольтметр. В наличии все пределы

ОПИСАНИЕ ПРИБОРА

Вольтметры щитовые М42300, предназначены для измерения напряжения в электрических цепях постоянного тока и применяются в различных отраслях промышленности.
По согласованию с потребителем приборы М42300, могут быть изготовлены в специальном исполнении и предназначены для работы в условиях с повышенными механическими характеристиками эксплуатации.
Вольтметры М42300 представляют собой щитовые приборы магнитоэлектрической системы, со стрелочным указателем и креплением подвижной части на кернах, с равномерной шкалой, нулевой отметкой на краю или внутри диапазона измерений, длиной шкалы 60 мм.
Принцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки.
Конструктивно вольтметры М42300 выполнены в малогабаритных пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг.
По условиям эксплуатации приборы относятся к группе 6 ГОСТ 22261-94 и предназначены для работы при температуре окружающей среды от минус 50 до плюс 60°С и относительной влажности 95% при температуре 35°С.

Мы можем поставить приборы со шкалами в любых единицах измерения по желанию заказчика.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

М42300
Диапазон измерений Способ включения Условия эксплуатации
V – 0,075 С калиброванными проводами сопротивлением 0,035 Температура -50…+60 °С, относительная влажность 95% при температуре +35 °С.
Вибропрочность:
ускорение 5…30 м/с2, частота 10…70 Гц.
Ударопрочность:
ускорение 100 м/с2, частота 80…120 ударов в min.
V – 1;2; 3; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 250; 300; 500; 600; 3/30;3/300; 30/300; 4/100; 7,5/300; 8/300; 10/100; 15/150; 15/300; 20/40; 0,3/15-0-0,3/15 Непосредственно

V – 150/1500; 15/150/1500 С внешним добавочным сопротивлением с номинальным током 5 mA
kV – 1; 1,5; 3

Габаритные и установочные размеры М42300

Тип прибора
Размеры в мм
М42300 A B C D D1 d E
80 35 11 73 77.5 3.4 68

КОМПЛЕКТ ПОСТАВКИ

1. Прибор М42300.
2. Паспорт.
3. Крепежный комплект.

При заказе М42300 уточнить:
1. Верхний предел измерения (См таблицу).
2. Способ включения (прямой или через внешнее добавочное сопротивление).
3. Необходимость комплектации прибора внешним добавочным сопротивлением.
3. Внешние добавочные сопротивления в комплект поставки не входят. Поставляются отдельно.

Пример записи при заказе:
Вольтметр М42300 30 В
Вольтметр М42300 1,0 кВ/5 мА

Если этот прибор не подходит Вам по каким-либо параметрам – предлагаем Вам подобрать другой вариант в нашем каталоге. У нас есть достаточное количество приборов данной группы.

Вольтметр. Виды и устройство. Работа и применение. Особенности
Вольтметр – измерительный прибор для считывания уровня электрического напряжения. Он подключается параллельно нагрузке или непосредственно к источнику напряжения (U). Единица измерения напряжения — Вольт (V). Прибор имеет большое сопротивление. Чем оно больше, тем он лучше и точнее. Это снижает воздействие на измеряемую цепь, и дает возможность считать данные о напряжении с минимальной погрешностью.
Разновидности по предназначению
По предназначению приборы могут быть:
Постоянного напряжения.
Переменного напряжения.
Импульсной чувствительности.
Фазовые.
Селективного поиска частот.
Универсальные.
Постоянного напряжения
Вольтметр постоянного напряжения имеет маркировку В2. Он применяется в сетях с постоянным током. Обычно такие приборы используют как тестер для различного оборудования, а также автомобильной проводки.
Переменного напряжения
Приборы переменного напряжения имеют маркировку В3. Он используется в сетях соответствующего тока. Прибор преобразовывает переменные параметры в постоянные, на выходе проводится усиление сигнала, который поступает на измерительный механизм. Фактически внутри, устройство для переменных сетей, соответствует прибору постоянного тока, но перед этим имеет специальную систему для преобразования параметров электричества.
Импульсной чувствительности
Импульсочувствительные модели маркируются обозначением В4. Они предназначены для снятия показаний коротких импульсных напряжений. Часто такие вольтметры применяют для поиска импульсных помех. Иными словами, с помощью данного прибора можно выявить, на каком участке электрической цепи присутствует слабый контакт. Благодаря этому свойству импульсные блоки применяют при тестировании электропроводки автомобилей, микросхем и т.д.
Фазовые
Фазовые аппараты маркируются как В5. Приборы предназначены для снятия измерений квадратурных составляющих первой гармоники. Принцип действия таких измерителей заключается в том, что они оснащаются двумя чувствительными зонами. Прибор снимает два показания. Первоначальная фаза устройством воспринимается как ноль. Такие приборы практически не востребованы, поскольку в быту являются ненужными.
Селективного поиска частот
Измерительные приборы селективного поиска частот имеют на корпусе обозначение В6. Они одни из самых габаритных. Вольтметры этого типа могут выделять гармонические составляющие сложных сигналов. Фактически их конструкция имеет много общего с радиоприемниками, которые ловят частоты сигналов.
Универсальные
Универсальные измерители являются многофункциональным устройством, которое позволяет снимать показатель напряжение в любых электрических сетях. На корпусе таких приборов стоит маркировка В7. Зачастую в комплекте с такими устройствами идут наборы шунтов для проведения безопасного подключения.
Разновидности по внешним параметрам
По внешним параметрам измерители разделяют на три категории:
Переносные.
Стационарные.
Щитовые.
Переносные вольтметры являются полностью автономными. Они отличаются небольшими размерами, весом и удобным корпусом для транспортировки. Мультиметр или тестер считаются одной из разновидностей переносных вольтметров. Зачастую такие приборы оснащаются двумя электродами для снятия показаний электрической цепи без необходимости закрепления прищепками или крокодилами.
Стационарные вольтметры являются более тяжелыми. Они обычно устанавливаются в сложное электрическое оборудование. Такие приборы более чувствительные, поэтому отличаются повышенными габаритами. Их устанавливают на производственных объектах, где постоянно требуется контролировать состояние электросети, которая поддерживает работу холодильных установок, нагревательных элементов, систем кондиционирования и пр. Особенно они важны, если идет питание от генератора.
Щитовые вольтметры имеют много общего со стационарными, поскольку их нельзя переносить. Они зачастую имеют более компактный корпус, чем стационарные, но все-таки крупнее переносных вольтметров. Обычно их устанавливают в щитовые шкафы.
Принцип действия
По принципу действия вольтметры, как и любые другие приборы, предназначенные для изменения параметров электрической цепи, бывают электронными и механическими. Способы, по которым они проводят измерения, отличаются. Сложно сказать какой принцип лучше.
Электромеханические
Электромеханические вольтметры имеют стрелку, которая закреплена на рамке с обмоткой. Рамка насаживается на ось с постоянным магнитом. При подаче напряжения создается электромагнитное поле. В результате его взаимодействия с полем постоянного магнита, рамка начинает отклоняться вместе со стрелкой, которая указывает на шкалу.
Такие приборы могут иметь различную чувствительность, которая выражается коэффициентом пропорциональности между цифровым отображением угла на шкале и реальным напряжением. Для того чтобы предотвратить колебания стрелки на шкале, и снять точные показания применяется индукционный демпфер. Обычно его делают из алюминиевой пластины, которая также крепится на оси и передвигается вместе со стрелкой. Создаваемые электромагнитные завихрения контактируют с пластиной, подобно парусу и ветру. Это притормаживает колебания стрелки. Также бывает воздушный демпфер, который состоит из механизма из поршня и цилиндра. При колебаниях стрелки они придерживают ее, не допуская сильных скачков. Проводится обычное затормаживание поршнем, зафиксированным в цилиндре.
Также внутри электромеханических вольтметров имеется система противовесов в виде грузиков устанавливаемых на стрелку. Они не допускают ее отклонение под влиянием силы тяжести. Благодаря этому устройство дает точные показатели вне зависимости от угла наклона при проведении измерения. Подвижные части механизма вольтметра делают из твердой стали, которая не поддается истиранию. Все стержни полируются для снижения трения.
При подключении таких приборов необходимо соблюдать полярность, поскольку при неправильном соединении стрелка будет пытаться повернуться в противоположную сторону, что не позволяет специальный стопор в корпусе.
Электронные
Электронные вольтметры могут быть аналоговыми или полностью электронными. Аналоговые приборы внешне напоминают обычные механические. Они также оснащаются стрелкой, которая указывает на шкалу. Внутри них имеется компактная система преобразования входного напряжение в постоянное. Благодаря этому колебания стрелки исключаются. Специальный детектор в зависимости от уровня напряжения отклоняет стрелку под определенным углом, который и соответствует измеренному напряжению цепи.
Цифровые вольтметры имеют микросхему (контроллер). На внешней панели имеется дисплей, на котором отображается напряжение в цифровом виде. Такие приборы отличаются большой точностью, компактностью, легкостью и надежностью. Точность вольтметра в первую очередь зависит от преобразователя, переводящего параметры напряжения в кодированный цифровой сигнал, который отображается на дисплее.
Как подключать вольтметр и правила пользования
В электрических схемах вольтметр отображается латинской буквой «V». Для получения точных данных прибор должен быть подключен параллельно участку цепи, на которой необходимо провести измерение напряжения. При подсоединении важно соблюсти полярность. Для непосредственной фиксации проводов прибора к проводнику он оснащается специальными зажимами или точечными электродами.
В тех случаях, если необходимо замерить напряжение источника питания, прибор подключается непосредственно к его клеммам. При этом необходимо учитывать, что для высоковольтного напряжения нельзя применять слабые вольтметры, не рассчитанные для таких параметров.
Все устройства разделяются по диапазону измерения. Существуют вольтметры, которые могут фиксировать как милливольты, так и киловольты. Бывают также модели для работы с микросхемами, так называемые микровольтметры. Они чувствительны к миллионной части вольта. Следует всегда смотреть на диапазон частоты измерения, перед тем как использовать вольтметр для снятия параметров напряжения в отдельно взятом участке электрической цепи. Применив микровольтметр вместо киловольтметра можно вызвать короткое замыкание.
Особенно важно обратить внимание, что если прибор рассчитан для постоянного тока, то его нельзя подключать к переменному, и наоборот. Если применяется универсальный вольтметр, то перед его подключением необходимо выбрать режим измерения. В случае, когда он применяется для измерения постоянного напряжение, то на панели вольтметра необходимо установить значение, например + 60В. После этого нужно уменьшать вольтаж до тех пор, пока прибор не начнет считывание. Это проводится потому, что сети постоянного тока могут иметь различные напряжения. К примеру, в военной технике – 24В, автомобилях – 12В, а в некоторых мотоциклов – 6В. В том случае, когда нужно работать с сетью переменного тока, то устанавливается показатель 220В.
Технические характеристики
Вне зависимости от того, по какому принципу работает вольтметр, его назначению и способу исполнения, все приборы имеют общие критерии оценки эффективности. На них следует обратить внимание, перед тем как начинать использовать, или покупать устройство. В первую очередь это касается точности измерения. Этот показатель характеризует соответствие тех данных, которые фиксирует прибор, с реальными параметрами напряжения.
При наличии максимального внутреннего сопротивления вольтметр любого типа будет оказывать минимальное влияние на электрическую цепь, с которой снимаются показатели. Чем выше этот показатель, тем устройство точнее.
Похожие темы:
Вольтметр трехфазный ВМ-3 DigiTOP
Цифровой вольтметр DigiTOP ВМ-3 предназначен для использования в трехфазных сетях переменного напряжения и служит для одновременного предоставления информации о действующей величине напряжения каждой фазы на трехразрядных цифровых индикаторах.
Использование аналого-цифрового преобразователя (АЦП) для трансформации входного аналогового сигнала в цифровую форму позволяет:
реализовать высокую точность измерений фазного напряжения;
исключить погрешность считывания показаний;
контролировать изменения напряжения без задержек;
использовать один прибор вместо трех стрелочных.
Технические характеристики ВМ-3
Наименование параметра
Значение параметра
Электрическое питание
3-х фазная сеть переменного тока
от ~100 В до ~400 В, 50 (±1) Гц
Потребляемая мощность не превышает
5 Вт
Диапазон измерений для каждой фазы
от ~100 В до ~400 В
Дискретность индикации
1 В
Допустимая погрешность измерений
±1%
Монтаж корпуса
на DIN-рейку шириной 2 модуля 17,5 мм
Размеры
90 x 35 x 64 мм
Схема подключения цифровой вольтметра ВМ-3
Условия эксплуатации
Производитель гарантирует нормальную работу цифрового вольтметра DigiTOP ВМ-3 при соблюдении следующих требований:
температура в месте установки прибора – от 5 до 50°C;
влажность окружающей среды – от 30 до 80%;
отсутствия:
вибрационных и ударных воздействий;
агрессивных и взрывоопасных сред;
капельной влаги на клеммнике внешних подключений.
В случае если вольтметр применяется для контроля за параметрами сети, по которым не нормируется точность измерения, он может быть отнесен к разряду индикаторов напряжения.
Монтаж
Установка вольтметра DigiTOP ВМ-3 осуществляется на щитах или шкафах, на ДИН рейку. Подключение внешних проводок осуществляется с лицевой стороны прибора проводниками с сечением жилы не более 4 мм².
Клеммы 1, 2 и 3 клеммника предназначены для подключения фаз А, В и С соответственно, клемма 4 – для подключения N.
Хранение
Хранение вольтметра, как и большинства устройств, реализованных на базе современной микроэлектроники, предусматривается в заводской упаковке при температуре в пределах 5 … 50°С и влажности до 85%. В помещении не должно быть агрессивных, по отношению к материалам ВМ-3, газов и пыли.
Гарантии
Гарантии изготовителя на цифровой трехфазный вольтметр ВМ-3 действуют в течение двух лет с момента продажи, если соблюдены правила хранения и эксплуатации.
Изготовитель может отказать в проведении гарантийного обслуживания в случае повреждения корпуса или нахождения прибора во вредных условиях, оговоренных в руководстве.
*В связи с нестабильностью курса валют, при необходимости купить вольтметр, обязательно уточняйте его стоимость.
Вольтметр.
Приборы для измерения напряжения
Первый учёный, который сконструировал и создал достаточно мощную электрическую батарею постоянного тока, был известный итальянский физик Александро Вольта. Эта батарея получила название «вольтов столб» и состояла из нескольких тысяч кружочков из цинка и меди, которые разделялись пропитанными в соляной кислоте матерчатыми прокладками. Он использовал батареи с большим или меньшим количеством элементов. Маленькие батареи давали слабую искру, большие батареи сильную и яркую.
Учёный вплотную подошёл к количественному понятию напряжения, поэтому единицу разности потенциалов назвали его именем: «Вольт». В международной системе единиц СИ вольт обозначается буквой «V», отсюда напряжение переменного тока обозначается: VAC, а напряжение постоянного тока: VDC. У нас единица величины напряжения обозначается буквой «В» — вольт. Например, 220 В, 380 В и наиболее часто используемые производные: 10³-киловольт (kV), 10⁶-мегавольт, 10^-3-милливольт (mV), 10^-6-микровольт (μV). Другие большие или меньшие производные используются только в лабораторных условиях. Подробнее о производных величинах читайте на странице про сокращённую запись численных величин.
Для измерения напряжения или разности потенциалов используется прибор, который называется вольтметр. На снимке изображён щитовой стрелочный вольтметр, который может монтироваться на щите управления, какого либо устройства. Он используется только для измерения конкретной величины напряжения на одном из узлов данного устройства. Тот вольтметр, что изображён на фото, применяется для измерения постоянного напряжения до 15 вольт. Взгляните на его шкалу. Она ограничена 15 вольтами.
На принципиальных схемах условное изображение вольтметра может выглядеть вот так.
Из рисунка видно, что условное изображение вольтметра на схеме может быть разным. Если в кружке обозначена буква «V», то это означает, что данный вольтметр рассчитан на измерения величин напряжения, составляющих единицы – сотни вольт. Изображения с обозначением «mV» и «μV» указываются в тех случаях, если вольтметр рассчитан на измерение долей вольта — милливольт (1mV = 0,001V) и микровольт (1μV = 0,000001 V). Иногда рядом с изображением вольтметра также указывается максимальная величина напряжения, которую способен измерить вольтметр. Например, вот так – 100 mV. Обычно эта величина указывается для встраиваемых стрелочных вольтметров. Превышать это напряжение не стоит, так как можно испортить прибор.
Кроме этого, рядом с выводами вольтметра могут быть проставлены знаки полярности подключения его в схему «+» и «—». Это касается тех вольтметров, которые применяются для измерения постоянного напряжения.
Следует отметить, что щитовые вольтметры это частный случай использования этих приборов. В лабораториях, на радиозаводах, в конструкторских бюро и радиолюбительской практике, вольтметры используются чаще всего в составе мультиметров, которые раньше назывались авометры, то есть ампер-вольт-омметр.
В настоящее время с развитием цифровой электроники стрелочные приборы отходят в прошлое и им на смену приходят цифровые мультиметры с удобной цифровой шкалой, автоматическим переключением предела измерения, малой погрешностью и высоким классом точности.
В радиолюбительской практике на смену «цешкам» и «авошкам» пришли компактные и удобные цифровые приборы. Работать с ними не сложно, но определённые меры безопасности применять необходимо.
Как измерить напряжение мультиметром?
Следует твёрдо помнить, что вольтметр, в отличие от амперметра подключается параллельно нагрузке.
Например, вам надо замерить напряжение на резисторе, который является частью электронной схемы. В таком случае переключаем мультиметр в режим измерения напряжения (постоянного или переменного – смотря какой ток течёт в цепи), устанавливаем наивысший предел измерения. По мере накопления опыта предел измерения вы научитесь выставлять более осознанно, порой пренебрегая данным правилом. Далее подключаем щупы мультиметра параллельно резистору. Вот как это можно изобразить в виде схемы.
Вот так плавно мы переходим к определению так называемого шунта. Как видим из схемы, вольтметр, который измеряет напряжение на резисторе R1, создаёт параллельный путь току, который протекает по электрической цепи. При этом часть тока (Iшунт) ответвляется и течёт через измерительный прибор – вольтметр PV1. Далее опять возвращается в цепь.
В данном случае вольтметр PV1 шунтирует резистор R1 – создаёт обходной путь для тока. Для электрической цепи вольтметр – это шунт – обходной путь для тока. По закону ома, напряжение на участке цепи зависит от протекающего по этой цепи тока. Но мы ведь ответвили часть тока в цепи и провели эту часть через вольтметр. Поскольку сопротивление резистора неизменно, а ток через резистор уменьшился (I_R1), то и напряжение на нём изменилось. Получается, что вольтметром мы измеряем напряжение на резисторе, которое образовалось после того, как мы подключили к схеме измерительный прибор. Из-за этого образуется погрешность измерения.
Как же уменьшить воздействие измерительного прибора на электрическую цепь при проведении измерений? Необходимо увеличить, так называемое «входное сопротивление» измерительного прибора – вольтметра. Чем оно выше, тем меньшая часть тока шунтируется измерительным прибором и более точные данные мы получаем при измерениях.
Современные цифровые мультиметры обладают достаточно большим входным сопротивлением и практически не влияют на работу схемы при проведении измерений. При этом точность измерений, естественно, достаточно высока.
Ранее все приборы были стрелочные, а для того, чтобы высоким напряжением не вывести прибор из строя применялись резистивные шунты, которые уменьшали величину измеряемого напряжения до безопасной величины. Но эти шунты вносили так называемое «паразитное сопротивление» и это сказывалось на точности измерений.
Поэтому в лабораторных условиях использовались специальные ламповые вольтметры, которые обладали большим входным сопротивлением и некоторые из них имели класс точности в доли процента.
Перейдём к практике…
Прежде всего, не забывайте, что есть переменное (англ. сокращение — VAC) и постоянное напряжение (VDC). Профессиональные приборы сами определяют, с каким напряжением вы работаете, и сами переключаются в нужный режим и на требуемый поддиапазон измерений. При работе с малогабаритными приборами все переключения нужно делать вручную.
На снимке показана часть панели управления популярного и недорогого тестера DT-830B.
Хорошо видно, что пределы измерения переменного напряжения ограничены величинами: 750 вольт (750 V~) и 200 вольт (200 V~). Понятно, что к силовым промышленным сетям с этим прибором не стоит и близко подходить. Шкала постоянного и импульсного напряжения несколько больше: от 200 милливольт (200 mV) до тысячи вольт (1000).
Как уже говорилось, чтобы замерить напряжение на участке схемы, нужно выбрать переключателем пределов измерения самый большой предел измерения и подключить щупы мультиметра параллельно тому участку цепи, на котором производится замер.
Если предел измерения подходит – то на дисплее появятся показания. Если этого не происходит, то отключаем вольтметр от схемы, уменьшаем предел измерения на один шаг. Повторяем измерение. И так далее до получения показаний.
Имейте в виду, что провода измерительных щупов со временем изнашиваются. При этом нарушается электрический контакт. Перед проведением любых измерений проверяйте целостность щупов!
Также часто бывает необходимо замерить напряжение на выходе блока питания или химического источника тока (батарейки или аккумулятора).
Выбираем ту секцию на панели прибора, которая отвечает за измерение постоянного напряжения. Выставляем предел чуть больше того напряжения, что мы хотим измерить. Далее подключаем щупы прибора в соответствии с полярностью и изменяем предел измерения в сторону уменьшения до тех пор, пока на табло не появятся данные.
На фото показан замер напряжения составной батареи из трёх батареек 1,5V с помощью мультиметра Victor VC9805A+. Для измерения выбран предел 20V.
Аналогично замеряется напряжение на герметичном свинцовом аккумуляторе.
Стоит понимать, что таким образом мы замеряем так называемую ЭДС. ЭДС или электродвижущая сила — это напряжение на клеммах аккумулятора без подключенной нагрузки. Если к аккумулятору подключить какой-либо прибор, то напряжение будет чуть меньше.
Никогда не касайтесь руками оголённых щупов! Небольшим напряжением от 1,5-вольтовой батарейки вас, конечно, не убьёт, но вот при измерении напряжений более 24 вольт могут быть серьёзные последствия от удара током.
Чтобы руки оставались свободными используйте зажимы типа «крокодил», но подключать их нужно при отключенном от сети приборе. Часто возникает необходимость измерять напряжение на рабочей плате, в разных её точках.
Если вы работаете с низковольтным устройством, бойтесь только закоротить щупами отдельные проводники. Для замеров напряжения в устройстве, как правило, применяется следующая методика.
Соедините «земляной» щуп прибора и «землю» платы как можно надёжнее. Работать одним щупом всегда удобнее. Для тех, кто не в курсе, «земляным» или «общим» щупом у прибора называется тот щуп, который подключается к разъёму COM. Обычно он чёрного цвета. Сокращение COM получено от английского слова common – «общий».
Наденьте на рабочий щуп прибора кусочек трубки ПВХ, оставив только крохотный острый кончик. Это делать не обязательно, но желательно. При случайном касании щупом соседних проводников трубка ПВХ изолирует контакты и убережёт от короткого замыкания.
По принципиальной схеме, в контрольных точках проведите нужные вам замеры по отношению к «земле» — корпусному или по-другому общему проводу. Высокое входное сопротивление тестера работу вашей схемы не нарушит.
Измерение переменного напряжения производится аналогичным образом. Можно для пробы измерить переменное напряжение электросети в собственной квартире.
На снимке видно, что установлен максимальный предел 750 вольт (напряжение переменное – V~). При установке этого предела на индикаторе высвечиваются две буквы: HV – высокое напряжение (сокращение от англ. – High Voltage). Поскольку напряжение переменное, то полярность не имеет значения. В данном случае величина напряжения сети — 217 вольт.
Как уже говорилось, при работе с высоким напряжением следует соблюдать правила электробезопасности.
Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница
Также Вам будет интересно узнать:

ABB VLMD-1-2 Цифровой вольтметр постоянного/переменного тока 2CSM110000R1011
Бренд: ABB
Категория оборудования: Вольтметры цифровые
Тип изделия: Вольтметр
Способ монтажа: Din 35 мм
Тип тока: Переменный / Постоянный
Размер в боксе (щите): 3 мод.
Класс точности, %: 0,5
Номинальное напряжение, В: 500
Базовая единица: шт
Ширина, мм: 52,5
Масса, кг: 0,31
Объем, л: 0,26
Кратность отгрузки товара: 1
Тип прибора: Цифровой
Потребляемая мощность, Вт: 4 ВА
Подключение: Прямое
Ориентация монтажа: горизонтальное и вертикальное
Возможные способы оплаты:
Наличный расчет.
Возможен: При совершении покупки физическим лицом, оплата производится по счету наличными денежными средствами при получении заказа курьером или в пункте выдачи заказа.
Важно: Оплата заказа производиться после полной проверки заказа. После проведения оплаты заказа и товаров относящихся к сложным техническим устройствам, согласно Постановления Правительства РФ от 19/01/1998 №55 «Об утверждении правил продажи отдельных видов товаров перечня товаров», товар обмену и возврату не подлежит. Товары находящиеся в статусе «Под заказ» требуют 100% предоплаты в любом пункте выдачи товаров.

Оплата банковской картой.
Возможен: При доставке товара курьерской службой. В пункте самовывоза Электродус. На сайте, через форму оплаты. К оплате принимаются все типы карт (указать логотипы платежных систем)
Важно: При оплате картой комиссия не взымается

Бонусные программы.
Оплата производиться бонусными баллами, при оформлении заказа.
Важно: Участие в бонусной программе могут принять все покупатели прошедшие процедуру регистрации на сайте Электродус.ру.
За каждый отгруженный заказ на персональный счет покупателя начисляются бонусные баллы в размере 5% от стоимости заказа. Активация бонусных баллов происходит через 14 дней с даты фактической отгрузки заказа.
Важно: Оплатить бонусными баллами можно до 50% от суммы нового заказа. Бонусных баллы действительны в течении 365 дней с момента начисления.
ВНИМАНИЕ: Начисленные бонусные баллы привязаны к аккаунту зарегистрированного пользователя в интернет магазине Электродус.ру. Если возникнет необходимость разделить бонусные баллы в зависимости от типа плательщика (частное лицо или организация) в этом случае необходимо будет пройти регистрацию дополнительного аккаунта.

Безналичный расчет для юридических лиц.
При совершении покупки юридическим лицом, оплата производится по счету, который выставляет менеджер интернет-магазина.
Важно: Оплатить счет необходимо в течении 3-х дней. Для продления срока оплаты счет необходимо уведомить менеджера магазина. После 10 дней счет будет автоматически пересчитан.
Передача товара в курьерскую службу или в пункт самовывоза в течении 1-2 дней с момента поступления денежных средств на счет интернет-магазина (исключение составляют случаи оформления товаров в статусе «Под заказ»). При отгрузке продукции в регионы сроки доставки включают время доставки товара на наш склад (до 2 рабочих дней) и время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.
В случаях, когда товар надлежащего качества не подошел Вам по каким-либо причинам, Вы можете отказаться от него в любое время до его передачи, а после передачи, в течение 14 (четырнадцати) дней, со дня покупки.
Товар являлся товаром надлежащего качества (исправен, не имел вмятин, трещин, следов монтажа
и установки, царапин, сколов и других механических повреждений, за исключением скрытых производственных дефектов).
При несоблюдении данных условий, мы к сожалению, не сможем обменять товар, либо вернуть за него деньги.
В соответствии с Постановлением Правительства РФ от 27.09.2007г. N 612 «Об утверждении правил продажи товаров дистанционным способом» предоставляем следующую информацию о порядке и сроках возврата товара:
Необходима сохранность товарного вида, потребительских свойств, упаковки товара надлежащего качества до возврата его продавцу, а также документов подтверждающих заключение договора (отсутствуют признаки использования, сохранен товарный вид, пломбы, отсутствуют следы вскрытия товара, механические повреждения , другие дефекты; товар в заводской упаковке, с товарным, кассовым чеком, а также с другими документами на товар, переданными в момент покупки (гарантийный талон, инструкция по использованию, др.)

При отказе покупателя от товара, продавец возвращает сумму, уплаченную покупателем за исключением расходов продавца на доставку, не позднее чем через 10 дней с даты предъявления соответствующего требования.
DBVoltmeterкрасный Вольтметр URAL — DB Voltmeter красный URAL DB Voltmeter красный
DBVoltmeterкрасный Вольтметр URAL — DB Voltmeter красный URAL DB Voltmeter красный — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать
4
1
Артикул: DB Voltmeter красныйеще, артикулы доп.: URAL DB Voltmeter красныйскрыть
Код для заказа: 513070
Добавлено пользователем
750 ₽
В корзину
Способы оплаты: Наличные при получении VISA, MasterCard, МИР, Google Pay Оплата через банк Производитель: URAL Получить информацию о товаре или оформить заказ вы можете по телефону 8 800 6006 966. Есть в наличии
Доступно для заказа — 4 шт.Данные обновлены: 11.12.2021 в 13:30
Код для заказа 513070 Артикулы DB Voltmeter красный, URAL DB Voltmeter красный Производитель URAL Каталожная группа: ..Приборы и датчики
Электрооборудование Ширина, м: 0.007 Высота, м: 0.003 Длина, м: 0.14 Вес, кг: 0.1 Отзывы о товаре
Обзоры
Вольтметр URAL Артикул: DB Voltmeter красный, URAL DB Voltmeter красный Код для заказа: 513070
750 ₽
или оформите заказ по телефону 8 800 6006 966
Наличие товара на складах и в магазинах, а также цена товара указана на 11.12.2021 13:30.
Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.
Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8 800 6006 966. При условии достаточного количества товара в момент заказа.
Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.
Срок перемещения товара с удаленного склада на склад интернет-магазина.
Представленные данные о запчастях на этой странице несут исключительно информационный характер.
86d088f28345a5e77c44d5b01c9eab24

Добавление в корзину
Код для заказа:
Доступно для заказа:
Кратность для заказа:
Добавить
Отменить
Товар успешно добавлен в корзину
!
В вашей корзине на сумму
Закрыть
Оформить заказ Амперметр М1620
, вольтметр — -50% от заводской цены, 164шт. в наличии
Внимание !!! Доставка всех инструментов, представленных на сайте, осуществляется по всей территории следующих стран: Россия, Украина, Беларусь, Казахстан и другие страны СНГ.
По России существует налаженная система доставки в города: Москва, Санкт-Петербург, Сургут, Нижневартовск, Омск, Пермь, Уфа, Норильск, Челябинск, Новокузнецк, Череповец, Альметьевск, Волгоград, Липецк, Магнитогорск, Тольятти, Когалым. Кстово Новый Уренгой Нижнекамск, Нефтеюганск, Нижний Тагил, Ханты-Мансийск, Екатеринбург, Самара, Калининград, Надым, Ноябрьск, Выкса, Нижний Новгород, Калуга, Новосибирск, Ростов-на-Дону, Верхний Чеарскма, Казань, Пышкма, Мурманский, Красноярский, Красноярский , Всеволожск Ярославль, Кемерово, Рязань, Саратов, Тула, Усинск, Оренбург, Новотроицк, Краснодар, Ульяновск, Ижевск, Иркутск, Тюмень, Воронеж, Чебоксары, Нефтекамск, Новгород, Тверь, Астрахань, Новомосковск, Пеномосковск, Ульяновск Первоуральск, Белгород, Курск, Таганрог, Владимир, Нефтегорск, Киров, Брянск, Смоленск, Саранск, Улан-Удэ, Владивосток, Воркута, Подольск, Красногорск, Новоуральск, Новороссийск, Хабаровск, Железногорск, Зеленогорск, Стамбропогорск, Кострома. ол, Светогорск, Жигулевск, Архангельск и другие города РФ.
Украина имеет налаженную систему доставки в городах: Киев, Харьков, Днепр (Днепропетровск), Одесса, Донецк, Львов, Киев, Николаев, Луганск, Винница, Симферополь, Херсон, Полтава, Чернигов, Черкассы, Сумы, Житомир, Кировоград, Хмельницкий, Ровно, Черновцы, Тернополь, Ивано-Франковск, Луцк, Ужгород и другие города Украины.
На территории Беларуси организована система доставки в города: Минск, Витебск, Могилев, Гомель, Мозырь, Брест, Лида, Пинск, Орша, Полоцк, Гродно, Жодино Молодечно и другие города Беларуси.
В Казахстане налажена система доставки в города Астана, Алматы, Экибастуз, Павлодар, Актобе, Караганда, Уральск, Актау, Атырау, Аркалык, Балхаш, Жезказган, Кокшетау, Костанай, Тараз, Шымкент, Кызылорда, Петропавтовск, Лисаковск, Шахтинск. , ридер, Руда, Семьи, Талдыкорган, Темиртау, Усть-Каменогорск и другие города Казахстана. Продолжаются поставки устройств в такие страны: Азербайджан (Баку), Армения (Ереван), Кыргызстан (Бишкек), Молдова (Кишинев), Таджикистан ( Душанбе), Туркменистан (Ашхабад), Узбекистан (Ташкент), Литва (Вильнюс), Латвия (Рига), Эстония (Таллинн), Грузия (Тбилиси).
Иногда заказчики могут ввести название нашей компании неправильно — например, западприбор, западприлад, западприбор, западприлад, західприбор, західприбор, захидприбор, захидприлад, захидприбор, захидприбор, захидприлад. Правильно — Западприбор или західприлад.
Компания принимает активное участие в таких процедурах, как электронные торги, тендеры, аукционы.
Если на сайте нет нужной описательной информации по устройству, вы всегда можете обратиться к нам за помощью.Наши квалифицированные менеджеры обновят для вас технические характеристики устройства из его технической документации: руководство пользователя, сертификат, форма, инструкция по эксплуатации, схема. При необходимости мы сфотографируем ваше устройство или подставку для устройства. Вы можете оставить отзыв о приобретенном у нас агрегате, счетчике, приборе, индикаторе или продукте. Ваш отзыв для утверждения будет опубликован на сайте без контактной информации.
Описание приборов взято из технической документации или технической литературы.Большинство фотографий товаров делается непосредственно нашими специалистами перед отгрузкой товара. В описании прибора приведены основные технические характеристики прибора: номинальный диапазон измерения, класс точности, шкала, напряжение питания, габариты (габариты), вес. Если на сайте вы увидите несоответствие названия устройства (модели) техническим характеристикам, фото или приложенных документах — сообщите нам — вы получите полезный подарок вместе с проданным устройством.
При необходимости уточнить общий вес и габариты или размер отдельного счетчика Вы можете в нашем сервисном центре.При необходимости наши инженеры помогут подобрать наиболее полный аналог или подходящую замену интересующему вас устройству. Все аналоги и замены будут проверены в одной из наших лабораторий на полное соответствие вашим требованиям.
В технической документации на каждое устройство или изделие приводится информация о перечне и количестве содержания драгоценных металлов. В документации указан точный вес в граммах драгоценных металлов: золота Au, палладия Pd, платины Pt, серебра Ag, тантала Ta и других металлов платиновой группы (МПГ) на единицу единицы.Эти драгоценные металлы встречаются в природе в очень ограниченном количестве и поэтому имеют такую высокую цену. На нашем сайте вы можете ознакомиться с техническими характеристиками устройств и получить информацию о содержании драгоценных металлов в устройствах и радиодетали, произведенных в СССР. Обращаем ваше внимание на то, что зачастую фактическое содержание драгоценных металлов на 10-25% отличается от эталонного в меньшую сторону! Цена на драгоценные металлы будет зависеть от их стоимости и массы в граммах.
Вся текстовая и графическая информация на сайте носит информативный характер. Цвет, оттенок, материал, геометрические размеры, вес, комплектация, комплект поставки и другие параметры товаров, представленных на сайте, могут различаться в зависимости от партии и года выпуска. За дополнительной информацией обращайтесь в отдел продаж.
ООО «Западприбор» — огромный выбор измерительного оборудования по оптимальной цене и качеству. Так что вы можете покупать недорогие устройства, мы следим за ценами конкурентов и всегда готовы предложить более низкую цену.Мы продаем только качественную продукцию по лучшим ценам. На нашем сайте вы можете недорого купить как последние новинки, так и проверенное оборудование от лучших производителей.
На сайте действует специальное предложение «купи по лучшей цене» — если на других интернет-ресурсах (доска объявлений, форум или анонс другого интернет-сервиса) в товарах, представленных на нашем сайте, цена ниже, то мы продадим вам ее еще дешевле. ! Покупателям также предоставляется дополнительная скидка за оставление отзыва или фото использования нашей продукции.
В прайс-листе указан не весь ассортимент предлагаемой продукции. О ценах на товары, не включенные в прайс-лист, можете узнать у менеджера. Также у наших менеджеров Вы можете получить подробную информацию о том, насколько дешево и выгодно купить КИП оптом и в розницу. Телефон и электронная почта для консультации по поводу покупки, доставки или получения указаны в описании товара. У нас самый квалифицированный персонал, качественное оборудование и лучшая цена.
ООО «Западприбор» — официальный дилер-производитель испытательного оборудования.Наша цель — продавать нашим покупателям товары высокого качества по оптимальным ценам и сервису. Наша компания может не только продать вам необходимый прибор, но и предложить дополнительные услуги по его калибровке, ремонту и установке. Чтобы у вас были приятные впечатления от совершения покупок на нашем сайте, мы предусмотрели специальные подарки, гарантированные для самых популярных товаров.
Завод «МЕТА» — самый надежный производитель оборудования для диагностики. Тормозной стенд СТМ производится на этом заводе.
Производитель ТМ «Инфракар» — производитель многофункциональных приборов газоанализатора и дымомера.
Также мы обеспечиваем такие метрологические процедуры: калибровка, тара, градуировка, поверка средств измерений.
По запросу каждому измерительному устройству предоставляется метрологическая аттестация или поверка. Наши сотрудники могут представлять ваши интересы в таких организациях, как метрологический Ростест (Росстандарт), Госстандарт, Государственный стандарт (Госпоживстандарт), ЦЛИТ, ОГМетр.
Если вы можете произвести ремонт устройства самостоятельно, наши инженеры могут предоставить вам полный комплект необходимой технической документации: принципиальную схему ТО, ЭР, ФД, ПС.Также у нас есть обширная база технических и метрологических документов: технические условия (ТЗ), техническое задание (ТЗ), ГОСТ (ДСТУ), методика испытаний отраслевого стандарта (ОСТ), метод аттестации, схема поверки на более 3500 наименований измерительной техники от производителя данного оборудования. С сайта вы можете скачать все необходимое программное обеспечение (драйверы программного обеспечения), необходимое для приобретенного продукта.
Наша компания выполняет ремонт и обслуживание измерительной техники на более чем 75 различных заводах бывшего Советского Союза и СНГ.
У нас также есть библиотека юридических документов, относящихся к нашей сфере деятельности: закон, кодекс, постановление, указ, временная должность.
ООО «Западприбор» является поставщиком амперметров, вольтметров, измерителей мощности, частотомеров, фазометров, шунтов и других устройств таких производителей измерительной техники, как: ПО «Электроточприбор» (М2044, М2051), г. Омск, ОАО «Прибор». -Завод «Вибратор» (М1611, Ц1611), г. Санкт-Петербург, ОАО «Краснодарский ЗИП» (Е365, Е377, Е378), ООО «ЗИП Партнер» (Ц301, Ц302, Ц300) и «ЗИП» Юримов »(М381, г. C33), г. Краснодар, ОАО «ВЗЭП» («Витебский завод электроприборов») (E8030, E8021), г. Витебск, ОАО «Электроприбор» (M42300, M42301, M42303, M42304, M42305, M42306), г. Чебоксары, ОАО «Электроизмеритель» (Ц4342, Ц4352, Ц4353) Житомир, ПАО «Уманский завод« Меггер »(F4102, F4103, F4104, M4100), г. Умань.
изобретателей вольтметра — Вселенная приборостроения
Фото: Музей науки, Лондон
1830-е годы
Майкл Фарадей
Фарадей был одним из отцов-основателей электротехнической промышленности, открывших и экспериментировавших с электромагнетизмом. Он использовал гальванометр для измерения напряжения и тока. Англия
1886 и далее
Эдвард Уэстон
Уэстон разработал одни из самых известных вольтметров и амперметров в начале электрического века.Его портативный амперметр постоянного тока 1886 года установил эталон точных вольтметров. Уэстон и его компания продолжали развивать и улучшать счетчики в 20 веке как независимая компания, хотя Westinghouse и General Electric были двумя конкурирующими гигантами. Weston Electric Light Company, Ньюарк, N J
Фото: MiSci
1880-е гг. И позже
Элиху Томсон разработал много типов амперметров с магнитной катушкой для использования с его полными электрическими системами постоянного тока в 1880-х годах.Томсон рано экспериментировал с переменным током, а затем разработал амперметры переменного тока и заложил основу для вольтметров. General Electric. Линн, Массачусетс
Фото: Историческое общество Грейт-Баррингтона
1880-е гг. И далее
Уильям Стэнли Этот инженер был не только пионером первых источников питания переменного тока, но и разработчиком вольтметров и амперметров с магнитной катушкой. В конце концов его выкупила General Electric Co. Stanley Electric, Pittsfield, MA
.
1887-1897
Оливер Б.Шалленбергер Шалленбергер работал с Philip Lange в Westinghouse, чтобы создать вольтметр из гальванометра в 1887 году. Они поняли, как обращаться с многофазными системами, и спроектировали многие части системы. Westinghouse Electric, Питтсбург, P A
Фото: Музей Скенектади
1922
Ирвинг Ленгмюр Улучшение Ленгмюра вакуумной лампы привело к созданию лучшего триода (Pliotron, как он его назвал). Триод стал ключевым компонентом ламповых вольтметров, а также усилителей, используемых в радио и телевидении. Скенектади, Нью-Йорк

1922
Э. Б. Компания Moullin разработала базовую раннюю форму лампового вольтметра. Оксфорд, Англия
Источники см. На нашей странице кредитов.
Карточки
MCAT: вольтметры | Перспективный доктор
Что такое вольтметры? Кен Тао, эксперт MCAT, объясняет, что вольтметр — это устройство, используемое для измерения напряжения. Чтобы лучше понять, как работают вольтметры, посмотрите это видео.
Полная транскрипция
В этом видеоролике мы рассмотрим вольтметры.Вольтметр — это прибор, используемый для измерения напряжения. Чтобы увидеть, как работают вольтметры, давайте взглянем на этот рисунок на доске.
Итак, здесь у нас есть схема с батареей, резистором и вольтметром. Если мы хотим измерить напряжение на этом резисторе, мне нужно подключить вольтметр параллельно ему, как показано на этом рисунке.
Причина, по которой важно подключать вольтметр параллельно резистору, заключается в том, что напряжение одинаковое и параллельное.Это означает, что этот вольтметр сможет измерять то же напряжение, что и на этом резисторе.
Хорошо, теперь, как и амперметры, вольтметры являются элементами схемы и имеют внутреннее сопротивление. Итак, нам нужно решить вопрос: хотим ли мы, чтобы у нашего вольтметра было высокое или низкое внутреннее сопротивление? И главное, вольтметр предназначен для измерения напряжения на элементе схемы и не должен влиять на схему. Итак, одна вещь, которую вы хотите иметь в виду, — это то, как сопротивление работает параллельно.И вы помните, что у вас есть эти дроби.
Таким образом, единичное полное сопротивление равно единице сверх сопротивления резистора плюс единицу сопротивления вольтметра. Итак, какое сопротивление вольтметра будет иметь наименьшее влияние на цепь? И, как оказалось, нам нужно очень высокое внутреннее сопротивление, потому что здесь вы можете видеть, что если внутреннее сопротивление вольтметра очень, очень, очень большое число, то единица, деленная на очень большое число, по сути, равна нулю.Таким образом, все, что плюс 0, — это само по себе. Поэтому, если ваш вольтметр имеет высокое внутреннее сопротивление, он окажет минимальное влияние на схему и позволит вам более точно измерить напряжение на этом элементе схемы.
Так вот как работают вольтметры. Это устройства, используемые для измерения напряжения. Вам необходимо соединить их параллельно, и вы также хотите, чтобы они имели высокое внутреннее сопротивление.
Циферблаты, кнопки, символы и дисплей цифрового мультиметра
Это руководство познакомит вас с основами анатомии цифрового мультиметра.Чем больше вы познакомитесь со своим собственным цифровым мультиметром, тем более ценным он станет, поскольку вы сможете максимально раскрыть его возможности.
Циферблат цифрового мультиметра
Это составное изображение, а не реальный циферблат. На нем показаны различные функции, имеющиеся на нескольких циферблатах цифрового мультиметра Fluke. Ни одна модель не содержит всех этих функций. На многих моделях значки некоторых функций отображаются желтым цветом. Это означает, что для выбора этих измерений необходимо нажать желтую функциональную кнопку цифрового мультиметра.
Переключатель ВКЛ / ВЫКЛ
AUTO-V / LoZ: предотвращает считывание показаний из-за паразитного напряжения; обнаружен на Fluke 114
Напряжение переменного тока / LoZ: используется низкое входное сопротивление
Напряжение переменного тока с фильтром нижних частот
VCHEKTM: позволяет одновременно проверять напряжение или целостность цепи; Найдено на Fluke 113
Напряжение переменного тока
Милливольт переменного тока
Напряжение постоянного тока
Милливольт постоянного тока
Температура
Непрерывность: в сочетании со звуковой кнопкой
Емкость
Проверка диодов
Амперы переменного и постоянного тока и миллиамперы
Микроамперы переменного и постоянного тока
Кнопки цифрового мультиметра
Это составное изображение.Фактический ассортимент и разнообразие кнопок может отличаться в зависимости от модели цифрового мультиметра.
Кнопка включения / выключения.
Мин Макс: Сохраняет входные значения; издает звуковой сигнал, когда значение нарушается и устанавливается новое значение. Peak Min Max: Захватывает прерывистые или переходные события, которые происходят в отслеживаемом сигнале; фиксирует максимальное значение за очень короткое время (микросекунды).
Удерживать: Захватывает и удерживает стабильное измерение. AutoHOLD: Захватывает измерение, подает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра.Автоматически обновляется с новым стабильным чтением.
Функциональная кнопка: Желтая кнопка активирует вторичные функции, показанные желтыми значками вокруг шкалы (часто температура и емкость).
Кнопки меню: Активирует функции, относящиеся к меню на дисплее.
Звуковой сигнал: Включает звуковой сигнал обрыва цепи.
Относительный режим (REL): Сохраняет существующие показания (дельта) и сбрасывает отображение на ноль. Устанавливает относительную контрольную точку для сравнения со следующим показанием.
Кнопки курсора: Разрешить ввод данных, прокрутку меню, настройку дисплея и другие задачи.
Частота и рабочий цикл измерение.
Диапазон: Переключение в ручной режим и циклическое переключение всех диапазонов. Автоматический выбор диапазона восстанавливается при нажатии в течение двух секунд.
(i) info: Отображает информацию о текущей функции или элементах на дисплее в момент нажатия кнопки.
Яркость: Переключает подсветку дисплея между выключенной, низкой и высокой.
Выбрать: (только 3000 FC) Выбирает / отменяет выбор выделенного беспроводного модуля на дисплее. Удерживайте в течение одной секунды, чтобы привязать все выбранные модули к измерителю и остановить процедуру обнаружения.
Вверх / вниз: (только 3000 FC) Перемещает выделение на дисплее к следующему беспроводному модулю, отображаемому на дисплее.
Гнезда для цифрового мультиметра
Не все измерители выходят за пределы входного гнезда для миллиампер (мА) и микроампер (мкА).
A (амперы)
Вход красного измерительного провода для:
Измерение тока до 10 A.
Текущие измерения частоты и рабочего цикла.
Дополнительные токовые клещи на выходе мА для измерения тока от 400 А до предела клещей.
мА, мкА (миллиампер, микроампер)
Вход красного измерительного провода для:
Измерение тока от 0 мкА до 400 мА (до 600 мА в течение 18 часов).
Текущие измерения частоты и рабочего цикла.
Дополнительные токовые клещи на выходе мА для измерений до 600 А переменного тока.
COM
Вход черного тестового провода для:
Все измерения.
Низкое / отрицательное соединение для измерения цепи или принадлежностей.
Также известен как «терминал возврата». COM — это сокращение от обычного.
Напряжение (В), сопротивление (Ом), проверка диодов (стрелка плюс), емкость (другой символ), температура.
Красный вход щупа для:
Измерения напряжения, сопротивления, диода, емкости, частоты, рабочего цикла и, если есть, температуры.
Также можно использовать красный провод зажимов при использовании токовых клещей с эффектом Холле.
Важно: Входное гнездо, выбранное для красного тестового провода, ДОЛЖНО соответствовать параметру, выбранному на шкале. Установить на вольт переменного тока? Убедитесь, что красный измерительный провод подключен к разъему, предназначенному для измерения напряжения, а не тока. В противном случае риску подвергаются счетчик, оборудование и технический специалист.
Дисплей цифрового мультиметра
903 1 903 Отрицательное показание 369 9066 903 Индикатор заряда батареи 9036 903 9036 9036 9036 9036 9036 9036 9036 -режим разрешения Аналоговый столбик
Идентификатор Ссылка Основной Вторичный
5
Цифры x
2 Полярность x x
4 Режим относительного (REL) x
5 Сглаживание x 9066 x
7 Высоковольтный вход (если 30 В или больше, переменного или постоянного тока) x
8 x
9 Удержание дисплея x
10 Пик мин. Макс. Режим Мин. Макс. Запись x
12 Режим фильтра нижних частот x
3 13
14 Режим записи x
15 Единицы измерения x
16 Выбранный диапазон x
18 Автоматический или ручной диапазон x
19
Связанные ресурсы
Устранение неполадок сенсора с помощью мультиметра
Итак, у вас проблемы с сигналом от сенсора.Может быть, это срабатывает только изредка, может быть, слишком много шума, чтобы установить надежное соединение, или, может быть, вы просто не знаете, что не так. Один из простых способов выяснить, что не так, — это проверить датчик с помощью мультиметра. Не волнуйтесь, мы расскажем, как использовать мультиметр для устранения неполадок промышленного датчика и в кратчайшие сроки заставить его работать должным образом!
Но подождите — что такое мультиметр и как он работает? Давайте быстро взглянем. В конце концов, у нас есть датчик для устранения неполадок.
Хотите сразу приступить к поиску и устранению неисправностей? Не беспокойтесь, нажмите здесь, чтобы узнать, как использовать мультиметр для поиска и устранения неисправностей датчика!
Что такое мультиметр?
Мультиметр — это электрический прибор, который используется для проверки цепей. Мультиметры могут измерять напряжение, ток, сопротивление и целостность цепи, отсюда и название: мультиметр. Мультиметр имеет решающее значение для устранения неполадок. При неисправности цепи или устройства проверка целостности цепи (т. Е. Непрерывность цепи от источника к датчику и обратно) и измерение напряжения / тока / сопротивления могут помочь найти и выявить проблемы.
На мультиметре вы найдете несколько настроек, доступных для тестирования в различных областях. Наиболее частые настройки:
для переменного (AC) и постоянного (DC) тока, от микро- или миллиампер до ампер;
для напряжения переменного и постоянного тока от милливольт до сотен вольт;
для сопротивления, измеряемого от Ом до МОм.
Более продвинутые модели имеют дополнительные настройки для измерения емкости, децибел, частоты, индуктивности и / или температуры.
Как работает мультиметр?
Волшебные миниатюрные эльфы.
Или нет. Нам не удалось связаться с ними для получения комментариев.
Пока мы не услышим от эльфов, нам придется предположить, что мультиметры разработаны с использованием фундаментальной теории электрических цепей. (Я знаю, это далеко не так весело, как волшебные эльфы.) Закон Ома устанавливает фиксированное соотношение между напряжением, током и сопротивлением между любыми двумя точками в цепи: I = V / R (т. Е. Ток равен напряжению, деленному на сопротивление).Мультиметры, как и любой хороший студент-математик, используют две известные величины для вычисления третьего, неизвестного количества:
.
Для измерения сопротивления измеряется изменение напряжения, создаваемое небольшим током.
Для измерения напряжения измеряется движение, создаваемое измеряемым малым током через известное сопротивление.
Для измерения тока аналогичное движение измеряется через сопротивление в определенном соотношении к рассматриваемому току.
Прочие упомянутые выше величины (емкость и т. Д.) измеряются с использованием аналогичных методов.
Пошаговые инструкции по тестированию мультиметра
Итак, у вас в руках мультиметр. Что теперь? Давайте проведем три простых теста, которые помогут нам определить проблему. Используйте приведенную ниже схему для справки при прохождении тестов.
Тест мультиметра: целостность
Начнем с проверки целостности цепи мультиметром. Мы хотим убедиться, что все провода подключены правильно.
Шаг 1
Отсоедините провода датчика от источника питания (точка A на схеме).
Шаг 2
Вставьте черный щуп в COM (общий) порт мультиметра. Вставьте красный щуп в порт VΩ.
Шаг 3
Установите мультиметр в режим «Непрерывность» — символ выглядит примерно так: •))).
Шаг 4
Подключите красный зонд к проводу +, идущему к датчику, а черный зонд к заземляющему проводу, идущему к датчику.
Примечание. Проводка связи часто бывает сложнее, чем провод «+» и «-», и будет варьироваться в зависимости от выходного сигнала вашего датчика и вашей системы управления.Пожалуйста, обратитесь к руководству пользователя вашего датчика или к производителю для получения дополнительной информации.
Шаг 5
Если мультиметр регистрирует показания, ваша электрическая проводка не повреждена. Если мультиметр не регистрирует показания, значит, с проводкой что-то не так. Повторите эти шаги для различных участков цепи между источником и датчиком, чтобы изолировать проблему.
Шаг 6
Этот процесс может (и должен!) Также выполняться с помощью коммуникационной проводки вашего датчика.
Тест мультиметра: напряжение
Убедившись в целостности цепи, проверим напряжение источника, а не источника.
Шаг 1
Подключите источник питания датчика.
Шаг 2
Отсоедините провода питания от датчика (точка C на схеме) или точки подключения, ближайшей к датчику (точка B, если кабель к датчику нельзя отсоединить от датчика).
Шаг 3
Поддерживайте те же соединения щуп — мультиметр.
Шаг 4
Подключите красный щуп к входящему + проводу, контакту или клемме, а черный щуп — к проводу / контакту / клемме заземления.
Шаг 5
Выберите значение DCV на мультиметре, которое ближе всего к напряжению источника, но превышает его.
Шаг 6
Включите источник питания.
Шаг 7
Убедитесь, что напряжение на датчике находится в пределах диапазона, рекомендованного в вашем руководстве пользователя. Если да, то мы исключили источник напряжения как проблему.В противном случае источник напряжения — это, по крайней мере, проблема, если не проблема. (В любом случае, выключите источник питания снова!)
Тест мультиметра: сопротивление
Затем мы проверим полное сопротивление или сопротивление цепи *. В общем, полное сопротивление цепи имеет решающее значение только для цепей связи (Modbus, Hart и т. Д.), Но проверка все же может быть полезной для других цепей.
Шаг 1
Подсоедините провода питания к датчику.
Шаг 2
Отсоедините коммуникационные провода датчика от источника (точка A).
Шаг 3
Поддерживайте те же соединения щуп — мультиметр.
Шаг 4
Как и раньше, подключите красный щуп к + проводу, идущему к датчику, а черный щуп к заземляющему проводу, идущему к датчику.
Шаг 5
Многие датчики, использующие протоколы связи, требуют минимального сопротивления от 150 до 180 Ом, поэтому выберите значение Ом на мультиметре, которое ближе всего к 200 Ом, но при этом превышает его. Если полное сопротивление цепи меньше рекомендованного в руководстве пользователя, добавьте в схему соответствующее сопротивление.
Шаг 6
Если мультиметр не регистрирует импеданс, выберите следующий по величине номинал в Ом. Если полное сопротивление цепи слишком велико (и не бесконечно), необходимо что-то удалить из схемы (переключиться на провод меньшего диаметра, слишком много промежуточных переходов и т. Д.).
Ваш датчик все еще не работает?
Если эти действия не помогли вам выявить и изолировать проблему, возможно, проблема связана с вашим датчиком. Если вам нужен новый датчик, ознакомьтесь с нашей подборкой высококачественных датчиков.Мы заботимся о том, чтобы все наши продукты были надежными и всегда были доступны для поддержки наших клиентов. Вы можете отправить нам электронное письмо напрямую или заполнить контактную форму, и один из наших представителей свяжется с вами в течение 24 часов!
* Да, я знаю, что существует разница между импедансом и сопротивлением (X = R + jωL). Однако я также знаю, что разница критична только для схем переменного тока на высокой частоте. Но даже для этой цепи постоянного тока полное сопротивление току называется импедансом, а не сопротивлением.
кредит на верхнюю фотографию: Эндрю Мейсон через flickr cc
Как заставить цифровой вольтметр (0–30) В использовать микроконтроллер и Mickro C
В этом уроке мы узнаем, как заставить цифровой вольтметр использовать микрокроллер pic. Здесь я использую ЖК-дисплей PIC16F877A и LM16x2. Микроконтроллер PIC16F877A имеет 8-канальный аналоговый вход. В этом проекте я использую аналоговый канал 0 для аналогово-цифрового преобразования. Вы можете посмотреть видео или прочитать письменное руководство ниже.

Вольтметр — это электронное устройство, которое измеряет напряжение между двумя выводами.
Микроконтроллер PIC16F877A имеет 8-канальный модуль АЦП (аналого-цифровой преобразователь). Модуль АЦП имеет программно выбираемый опорный вход высокого и низкого напряжения для некоторой комбинации VDD, VSS, RA2 и RA3. Модуль АЦП принимает аналоговый сигнал и преобразует 10-битные двоичные числа. Он может измерять (0-5) В постоянного тока

Микроконтроллер
PIC16F877A может измерять от 0 до 5 В.При измерении высокого напряжения нам понадобится схема делителя напряжения. В этом проекте мы измеряем напряжение от 0 до 30 В.
Схема делителя напряжения
Прежде всего позвольте мне обсудить, как мы измеряем напряжение? На самом деле АЦП PIC может измерять от 0 В до +5 В , но здесь наш диапазон напряжений составляет от 0 В до + 30 В .
Следовательно, мы не можем подавать входное напряжение напрямую на контакты АЦП контроллера. Вместо прямого питания входное напряжение уменьшается за счет комбинации резисторов делителя напряжения .
Максимально допустимое падение будет 5В
Схема делителя напряжения
5 = Vin (макс.) * R2 / (R1 + R2)
Здесь
Vin (макс.) = 30 В; и предположим, что R2 = 22k;
5 = 30 * 22 К (R1 + R2)
R1 + R2 = (30 * 22 КБ) / 5
= 132000
= 132 К
R1 = 132 К — R2 = 132 К — 22 К = 110 К
Фактическое вычисление входного напряжения от цепи делителя напряжения.
PIC Микроконтроллер считывает напряжение на резисторе 22 кОм. Итак, рассчитайте напряжение на резисторе 22 кОм по правилу делителя напряжения.
предполагаем падение напряжения V22 на резисторе 22 кОм.
V22 = (Vin / (110K + 22K)) * 22K
V22 = (Vin / (132K) * 22K)
Этот V22 читается в модуль АЦП микроконтроллера
Следовательно,
Фактический вход
Vin = (V22 * 132 ) / 22K
Vin = V22 * 6
Схема схем цифрового вольтметра

схема цифрового вольтметра

Сопоставление значений АЦП с входным напряжением
АЦП микроконтроллера PIC — это 10-битный АЦП , это означает, что выходной сигнал АЦП может варьироваться от 0 до 1023 максимум, а входной сигнал — от 0 до 5 В .-3 = 4,89 м
Фактическое значение = значение АЦП * 4,89 м * 6
Например, допустим, значение АЦП 1023
.
Фактически = 1023 * 4,89 м * 6
= 30,014 В.
Код Mikro C для цифрового вольтметра

Нажмите кнопку загрузки, чтобы увидеть исходный код:

Типы вольтметров с кратким описанием и преимуществами
Вольтметр
Что такое вольтметр?
Вольтметр — это прибор, используемый для измерения напряжения или разности электрических потенциалов между двумя точками в основных электрических цепях.Аналоговые вольтметры перемещают указатель по шкале пропорционально напряжению в цепи. Вольтметры могут иметь точность в несколько процентов от полной шкалы и используются при напряжениях от долей вольта до нескольких тысяч вольт.
Два обычных измерения напряжения — это постоянный ток (DC) и переменный ток (AC). Хотя измерения напряжения являются самыми простыми из различных типов аналоговых измерений, они представляют собой уникальные проблемы из-за соображений шума. Аналоговые вольтметры перемещают указатель по шкале пропорционально напряжению в цепи; цифровые вольтметры отображают напряжение в цифровом виде с помощью преобразователя.Различные типы вольтметров
1. Вольтметры аналоговые
2. VTVM и FET VM
3. Вольтметры цифровые
1. Аналоговые вольтметры
Аналоговый вольтметр включает в себя индикаторные вольтметры отклоняющего типа. Это такие как движущееся железо, движущаяся катушка, электростатические типы вольтметров. Приборы с подвижной катушкой бывают двух типов, а именно с постоянным магнитом и динамо-метром
.
Приборы с подвижной катушкой с полем постоянного магнита реагируют только на постоянный ток.Инструменты с подвижной катушкой состоят из постоянного магнита для создания магнитного поля и катушки, которая намотана на кусок мягкого железа и вращается вокруг своей собственной вертикальной оси. Когда через эту катушку начинает течь ток, создается отклоняющий момент в соответствии с уравнением силы Лоренца. Этот крутящий момент прямо пропорционален напряжению в этой конкретной цепи.
Вольтметр постоянного тока создается путем последовательного подключения резистора к этому прибору, а также очень высокого резистора параллельно цепи, в которой мы хотим измерить напряжение.Тип измерителя динамо. Прибор с подвижной катушкой состоит из двух катушек, одна фиксированная, а другая вращающаяся. Взаимодействие двух полей, создаваемых парой неподвижной и подвижной катушек, создает отклоняющий момент. Они используются только в цепях измерения постоянного тока, что сокращает использование этого прибора.
Вольтметр с подвижной катушкой
Преимущества приборов с подвижной катушкой
Шкала однородная
Легко расширяется для многодиапазонных измерений.
Низкое энергопотребление
Токи паразитной нагрузки очень малы по сравнению с движущимися металлическими инструментами.
Вольтметр с подвижным железом
В то время как приборы с подвижным железом используются в цепях переменного тока. Электромагнитные инструменты делятся на простые подвижные, динамометрические и индукционные. Снова движущееся железо классифицируется как инструменты притяжения и отталкивания. Он также состоит из мягкого железа, которое состоит из подвижных и неподвижных катушек. Взаимодействие потоков, создаваемых этими двумя элементами, создает отклоняющий момент. Диапазон этих инструментов расширяется за счет включения резисторов последовательно с катушкой.К недостаткам можно отнести неравномерный масштаб, влияние паразитных токов поля на прибор и т. Д.
Преимущества подвижных металлических инструментов
Они используются для измерений как переменного, так и постоянного тока.
Низкая стоимость по сравнению с подвижными металлическими инструментами.
Отношение крутящего момента к массе высокое
Электростатический вольтметр
Электростатический вольтметр , работающий по принципу электростатики, использует взаимное отталкивание двух заряженных пластин для отклонения стрелки, прикрепленной к пружине.Эти типы инструментов используются для измерения высокого напряжения переменного тока, а также постоянного тока. Это конденсатор электростатического дискового типа, подключенный к измеряемой цепи. Электростатические вольтметры можно разделить на три типа в зависимости от механической конфигурации. Это отталкивание, притяжение и симметрия. Отклоняющая система состоит из дефлектора, который подвешен на торсионной нити или может поворачиваться на подшипниках. Компоновка элементов в этом типе инструмента с некоторыми специальными элементами, такими как емкостные элементы, включая параллельные пластины, концентрические цилиндры, шарнирные пластины и т.д.
Преимущества электростатических инструментов
Они потребляют только токи при постоянном токе, это ток утечки и ток, необходимый для зарядки емкостных элементов
Высокая чувствительность
Возможность измерения минимальных зарядных напряжений
Возможность измерения высокого напряжения около 200 кВ
2. VTVM и FET-VM
Вольтметр с вакуумной трубкой (VTVM)
Эти типы инструментов предназначены для измерения постоянного, переменного напряжения и сопротивления.В этом типе устройства измерения напряжения между входом и измерителем используется электронный усилитель. Благодаря такому расположению уменьшается ток, потребляемый от тестируемой цепи. Диапазон сопротивлений, используемых на входе, составляет 1-20 МОм. По изменению этих сопротивлений мы можем выбрать диапазон для измерения. Если в этом приборе используется вакуумная лампа в усилителе, он называется вольтметром с вакуумной трубкой. Они используются при измерениях переменного тока большой мощности. Поскольку в усилителях используются твердотельные устройства, вольтметры этого типа получили название FET-VM.
Преимущества
Они имеют высокое входное сопротивление, поэтому погрешность нагрузки меньше
Нелинейность практически устранена
Способность указывать медленно изменяющиеся напряжения.
3. Цифровые вольтметры
Цифровые вольтметры
На точность вольтметра влияет множество факторов, включая колебания температуры и напряжения питания. Цифровые вольтметры отображают измеренное напряжение с помощью ЖК-дисплеев или светодиодов для отображения результата в формате с плавающей запятой. Очевидно, что если проводятся измерения напряжения и результаты отображаются в цифровом виде с помощью светодиодных или ЖК-дисплеев, прибор должен содержать аналого-цифровой преобразователь.Используя запрограммированный микроконтроллер, АЦП и ЖК-дисплей, следующая схема готова обеспечить точное цифровое отображение аналоговых значений от 0 до 15 вольт постоянного тока. Они используются из-за таких свойств, как точность, долговечность и дополнительные функции. Это полностью исключает ошибки параллакса. Он преобразует тестируемый сигнал, а затем усиливает его.
Преимущества цифровых вольтметров
Уменьшает ошибки параллакса
Автоматический выбор диапазона
Автоматическая полярность
Инструмент с высоким разрешением обеспечивает высокую точность.
Схема цепи цифрового электронного вольтметра
Электронная схема цифрового вольтметра
В конструкции цифрового вольтметра используется микроконтроллер, который, как утверждается, очень эффективен при работе с носителем данных с точки зрения скорости, безошибочности и точности. Вместо использования абсолютных аналоговых способов определения напряжений цифровой вольтметр обеспечивает гораздо более точные и точные значения напряжений в данной цепи в диапазоне вольтметра.
Посмотрите следующее видео, чтобы понять функции цифрового вольтметра:

Вы можете получить хорошие знания об электронных схемах и различные идеи по проектам электроники, регулярно посещая этот блог. Вы можете подписаться на этот блог, чтобы получать регулярные обновления.
Фото:
.
