Какие бывают виды цифровых вольтметров постоянного тока. Каковы основные характеристики и параметры цифровых вольтметров. Как правильно выбрать и использовать цифровой вольтметр постоянного тока. Где применяются цифровые вольтметры в современной электронике и электротехнике.
Виды цифровых вольтметров постоянного тока
Цифровые вольтметры постоянного тока можно классифицировать по нескольким основным параметрам:
- По типу индикации:
- Со светодиодным дисплеем
- С жидкокристаллическим дисплеем
- По количеству разрядов индикации:
- 3-разрядные
- 3,5-разрядные
- 4-разрядные
- 4,5-разрядные и более
- По диапазону измеряемых напряжений:
- Низковольтные (до 10-20 В)
- Средневольтные (до 100-200 В)
- Высоковольтные (свыше 200 В)
Выбор конкретного типа вольтметра зависит от требований к точности измерений, условий эксплуатации и особенностей применения прибора.
Основные характеристики цифровых вольтметров постоянного тока
При выборе цифрового вольтметра постоянного тока следует обращать внимание на следующие ключевые параметры:
- Диапазон измеряемых напряжений
- Разрешающая способность
- Погрешность измерений
- Входное сопротивление
- Частота обновления показаний
- Напряжение питания
- Потребляемая мощность
- Габаритные размеры
- Степень защиты корпуса
Рассмотрим подробнее некоторые из этих характеристик.
Диапазон измеряемых напряжений
Диапазон измеряемых напряжений определяет минимальное и максимальное значение постоянного напряжения, которое способен измерить вольтметр. Типичные диапазоны для разных типов вольтметров:
- Низковольтные: 0-5 В, 0-10 В, 0-20 В
- Средневольтные: 0-50 В, 0-100 В, 0-200 В
- Высоковольтные: 0-500 В, 0-1000 В и выше
При выборе важно, чтобы диапазон вольтметра соответствовал ожидаемым значениям измеряемых напряжений.
Разрешающая способность
Разрешающая способность показывает минимальное изменение входного напряжения, которое способен отобразить вольтметр. Она зависит от количества разрядов индикатора:
- 3-разрядный: 0.1 В
- 3,5-разрядный: 0.01 В
- 4-разрядный: 0.001 В
- 4,5-разрядный: 0.0001 В
Чем выше разрешающая способность, тем точнее измерения может выполнять вольтметр.
Применение цифровых вольтметров постоянного тока
Цифровые вольтметры постоянного тока находят широкое применение в различных областях:
- Электротехника и электроника
- Автомобильная промышленность
- Системы электропитания
- Измерительное оборудование
- Научные исследования
Рассмотрим некоторые конкретные примеры использования цифровых вольтметров.
Применение в электронике
В электронике цифровые вольтметры постоянного тока применяются для:
- Контроля напряжения питания электронных устройств
- Измерения напряжений в различных точках электрических схем
- Настройки и калибровки электронного оборудования
- Диагностики неисправностей в электронных системах
Часто вольтметры встраиваются непосредственно в электронные устройства для постоянного мониторинга напряжения.
Использование в автомобильной промышленности
В автомобильной отрасли цифровые вольтметры применяются для:
- Контроля напряжения бортовой сети автомобиля
- Мониторинга состояния аккумуляторной батареи
- Диагностики электрооборудования автомобиля
- Измерения напряжения в различных электрических системах транспортных средств
Многие современные автомобили оснащаются встроенными цифровыми вольтметрами в составе бортовых компьютеров.
Как правильно выбрать цифровой вольтметр постоянного тока
При выборе цифрового вольтметра постоянного тока следует учитывать следующие факторы:
- Диапазон измеряемых напряжений должен соответствовать задаче
- Требуемая точность измерений (класс точности прибора)
- Условия эксплуатации (температура, влажность, вибрации)
- Габаритные размеры и способ монтажа
- Тип индикатора (светодиодный или ЖК)
- Дополнительные функции (память, интерфейсы и т.д.)
Правильно подобранный вольтметр обеспечит точные и надежные измерения в течение длительного срока службы.
Особенности подключения и использования цифровых вольтметров
При подключении и использовании цифровых вольтметров постоянного тока важно соблюдать следующие правила:
- Строго соблюдать полярность при подключении
- Не превышать максимально допустимое входное напряжение
- Обеспечить надежный контакт в точках подключения
- При необходимости использовать дополнительные делители напряжения
- Учитывать входное сопротивление вольтметра
- Периодически проводить калибровку прибора
Соблюдение этих правил поможет избежать повреждения прибора и обеспечит точность измерений.
Перспективы развития цифровых вольтметров постоянного тока
Современные тенденции в развитии цифровых вольтметров постоянного тока включают:
- Повышение точности измерений
- Уменьшение габаритных размеров
- Снижение энергопотребления
- Расширение функциональных возможностей
- Интеграция с системами сбора и обработки данных
- Использование беспроводных интерфейсов
Эти тенденции способствуют расширению сферы применения цифровых вольтметров и повышению эффективности измерений постоянного напряжения в различных областях техники.

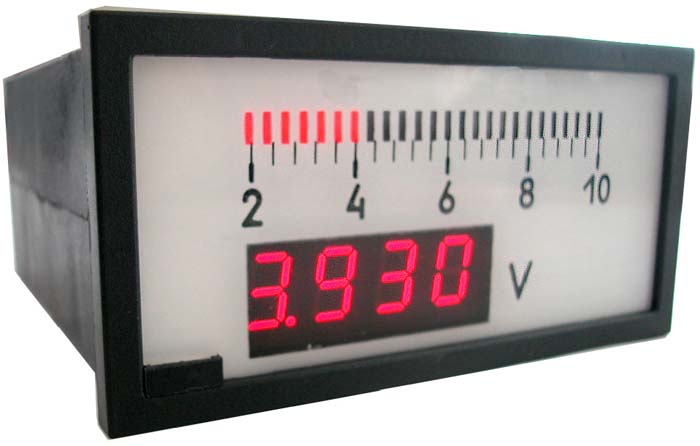

PZ195U-5X1 Вольтметр постоянного тока 1-канальный 96х48 мм
- Продукция
- Измерительные приборы
- Цифровые электроизмерительные приборы
- Цифровые вольтметры
- Цифровые вольтметры постоянного тока
- Серия ОП — Одноканальные вольтметры постоянного тока
- PZ195U-5X1 Вольтметр постоянного тока 1-канальный 96х48 мм
КАТАЛОГ ПРОДУКЦИИ
СПИСОК ПРОДУКЦИИ
ПОБЕДЫ В ТЕНДЕРАХ
PZ195U-9X1 Вольтметр постоянного тока 1-канальный 96х96 ммPZ195U-AX1 Вольтметр постоянного тока 1-канальный 74х74 мм
Вернуться к: Серия ОП — Одноканальные вольтметры постоянного тока
Запрос цены
Производитель K-C
Описание Технические характеристикиПолное руководство по эксплуатации измерительных приборов серий PA, PD, PS, PZ (в формате pdf)
Декларация о соответствии ТС PA, PD, PS, PZ (в формате pdf)
Свидетельство об утверждении типа СИ PA, PD, PS, PZ (в формате pdf)
Одноканальные вольтметры PZ195U- .
Вольтметры выпускаются с однострочным светодиодным индикатором красного, желтого или зеленого цвета. Производятся модификации с различными габаритными размерами.
Четыре кнопки на лицевой панели позволяют настраивать прибор. Вход в меню настройки защищен паролем. Возможна настройка диапазона показаний напряжения в соответствии с примененным на входе прибора добавочным сопротивлением (для вольтметров постоянного напряжения более 500 В). Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора).
Степень защиты приборов, обеспеченная передней панелью — IP40 (по ГОСТ 14254-96).
Средняя наработка на отказ — 200000 часов.
Средний срок службы — 25 лет.
Межповерочный интервал — 6 лет.
Габаритный размер — лицевая панель 96х48 мм.
|
Характеристика, параметр |
Описание, значение |
|
|
Основные погрешности |
||
|
Пределы допускаемой основной приведенной погрешности измерения напряжения, %: |
± 0,5 |
|
|
Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц |
± 0,1 |
|
Пределы допускаемой основной приведенной погрешности преобразования напряжения на аналоговом выходе, % |
± 0,5 |
|
|
Номинальные значения входного сигнала |
||
|
Номинальное значение напряжения постоянного тока Uн, — мВ
— В: (1) |
100; 200; 500; 1000; 2000;
1; 2; 5; 10; 20; 50; 100; 200; 300; 500 |
|
|
Номинальный входной ток модификации вольтметра PZ195U, предназначенной для измерения напряжения постоянного тока более 500В с использованием добавочного сопротивления, Iн, мА |
5 | |
|
Диапазоны измеряемых сигналов |
||
|
— для PZ195U прямого включения (3) — для PZ195U, работающего с добавочным сопротивлением (2)(3) |
±(0,005…1,2)·Uн или (0,005…1,2)·Uн ±(0,005…1,2)·Iн или (0,005…1,2)·Iн |
|
|
Перегрузка на измерительном входе |
||
|
Допустимая кратковременная перегрузка на входе |
2·Uн в течение 10 с |
|
|
Сопротивление измерительного входа | ||
|
Сопротивление входа, МОм, не менее |
1 |
|
|
Каналы измерения |
||
|
Количество каналов измерения |
1 |
|
|
Питание |
||
|
Напряжение питания(1) |
~80-270, 45-55 Гц или =80-270
=19-50 |
|
|
Мощность, потребляемая от источника питания, ВА, не более |
4 |
|
|
Время установления рабочего режима после включения питания, мин, не более |
5 |
|
|
Индикация |
||
|
Тип индикатора |
1-строчный светодиодный |
|
|
Диапазон отображаемых значений |
-9999…0…9999 или 0…9999 |
|
|
Период обновления результатов измерения, с, не более |
1,1 |
|
|
Аналоговые выходы (модификация К) |
||
|
Количество |
1 |
|
|
Тип (выбирается при заказе) |
4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА, ±5мА |
|
|
0-5 В, 1-5 В или 0-10 В |
||
|
Сопротивление нагрузки: |
|
|
|
— для выходов типа 4-20 мА, 0-20 мА, Ом, не более |
350 |
|
|
— для выходов типа 0-5 мА, Ом, не более |
1400 |
|
|
— для выходов типа 0-5 В, 1-5 В, кОм, не менее |
20 |
|
|
— для выходов типа 0-10 В, кОм, не менее |
20 |
|
|
Порт RS-485 (модификация К, модификация S) |
||
|
Протокол связи |
Modbus RTU |
|
|
Скорость обмена, бод |
2400, 4800, 9600, 19200 (уставки) |
|
|
Формат данных |
8 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки) |
|
|
Релейные выходы (модификация S) |
||
|
Количество реле |
2 |
|
|
Нагрузка выхода |
5 А; ~250 В/ ~/= 30В; |
|
|
Контакт реле |
Нормально разомкнутый или переключающий(5) |
|
|
Дискретные входы (модификация S) |
||
|
Тип входа |
Для подключения «сухого контакта» (внутреннее питание) |
|
|
Количество |
4 |
|
|
Напряжение на разомкнутом входе |
~/= 4мА |
|
|
Ток замкнутого входа |
4 мА |
|
|
Изоляция |
||
|
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее |
100 |
|
|
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ: |
|
|
|
— питание – входы |
2 |
|
|
— питание – выходы |
2 |
|
|
— входы – выходы |
1 |
|
|
Климатические условия |
||
|
Эксплуатация / |
Температура окружающего воздуха, °С: |
-10…+50 / -50…+80 -40…+70 / -50…+80 |
|
Относительная влажность, % |
93 при +35 °С, |
|
|
Высота над уровнем моря, м, не более |
2500 |
|
|
Размеры и масса |
||
|
Габаритные размеры передней панели, мм |
96×48 |
|
|
Габаритная длина, мм |
78 |
|
|
Вырез в щите, мм |
91×44 |
|
|
Масса прибора, кг, не более |
0,34 |
|
(1) Номинальное значение входного напряжения (тока) прибора выбирается при заказе.
Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).
Измерение напряжения цепи с помощью вольтметра
Содержание
- 1 Подключение прибора
- 2 Классификация вольтметров
- 3 Аналоговые и цифровые приборы
- 4 Основные технические параметры
- 5 Описание некоторых видов измерительных устройств
- 6 Меры безопасности
Прибор вольтметр помогает измерить разность потенциалов в электрической цепи. Для минимизации влияния на сеть прибор должен иметь максимально большое сопротивление. Оно определяет погрешность измерений и чувствительность устройства. В процессе усовершенствования вольтметры прошли путь от стрелочных, аналоговых приборов до дискретных с цифровыми индикаторами. Измерение напряжения стало неотъемлемой функцией большинства мультиметров и электронных осциллографов. Применяются измерение и индикация напряжения в некоторых удлинителях, устройствах защитного отключения и автоматических выключателях.
Подключение прибора
Контроль напряжения происходит всегда параллельно. Измерение может быть осуществлено как у источника питания, так и у нагрузки. Схема подключения вольтметра изображена на рисунке ниже.
Схема подключения прибора
Тонкости, которые необходимо учесть перед тем как подключить вольтметр:
- Правильно выбранный диапазон измерений убережет прибор и проверяемую схему от повреждений. С особой осторожностью следует работать, когда показание вольтметра близко к пределу. Скачок ЭДС способен спалить обмотки измерительного прибора;
- Стрелочный вольтметр может обеспечить нормативную точность только при правильном положении. Если на приборе указанно горизонтальное размещение, то располагать его вертикально запрещено, как и наоборот. Также следует уделять внимание отсутствию вибраций и сильных магнитных полей;
- Измерения вольтметром можно выполнять как под напряжением, так и отключая схему от источника питания с последующим включением;
- При работе с опасной величиной напряжения рекомендуется использовать защитные перчатки и диэлектрические коврики;
- При использовании аналогового прибора до начала измерений необходимо проконтролировать, что стрелка показывает ровно на ноль.
В случае необходимости следует произвести настройку специальным регулировочным винтом; - В случае необходимости проводится калибровка;
- Для обеспечения высокой точности измерений следует проверить как давно происходила поверка вольтметра.
В случае необходимости следует произвести настройку специальным регулировочным винтом;Часто приборы имеют несколько пределов измерения. У аналоговых вольтметров для каждой величины используются разные схемы подключения. В цифровых достаточно установить указатель напротив требуемого значения. Наиболее современные устройства способны автоматически определить предел измерения и в процессе контроля напряжения менять его.
Классификация вольтметров
Вольтметр постоянного тока используются для измерения напряжения в сетях с постоянным напряжением. В основе обычно лежит магнитоэлектрическая система. При работе сильно подвержены внешнему воздействию, поэтому используются с экранированием.
Для измерения синусоидального напряжения с частотой близкой к 50 Герцам используется вольтметр переменного тока.
Наиболее часто в аналоговых приборах встречается электромагнитная система. Она имеет нелинейную шкалу, что усложняет снятие показаний.
Селективные вольтметры рассчитаны на измерение среднеквадратического значения отдельной гармонической составляющей напряжения. В его основе лежит электронный вольтметр, рассчитанный на работу с постоянным током. По принципу действия прибор похож на супергетеродинный радиоприемник.
Фазочувствительные вольтметры называются вектрометрами. Они применяются для измерения комплексных напряжений. Одной из популярных сфер их применения является векторное управление асинхронными двигателями с помощью преобразователей частоты. Одна шкала вольтметра показывает действительную составляющую напряжения, а вторая отображает мнимую. Опорное напряжение, необходимое для работы аппарата, может генерироваться как самим прибором, так и с помощью внешнего источника. Благодаря данному устройству можно легко получить амплитудно-фазовую характеристику, позволяющую контролировать правильность работы ключей полупроводниковых четырехполюсников.
Для измерения напряжений, форма которых имеет большую важность, используются импульсные вольтметры. Они способны измерять не только периодический сигнал, но и амплитуду единичного скачка. Эти вольтметры имеют самое высокое быстродействие, поэтому изготавливаются преимущественно цифровыми.
Аналоговые и цифровые приборы
В основании аналоговых приборов лежат электромагнитные, магнитоэлектрические, электродинамические системы. Аналогичные типы конструкций заложены в амперметры. Для увеличения пределов измерения используются шунты. После измерения необходимо учитывать в полученном результате сопротивление добавочного резистора.

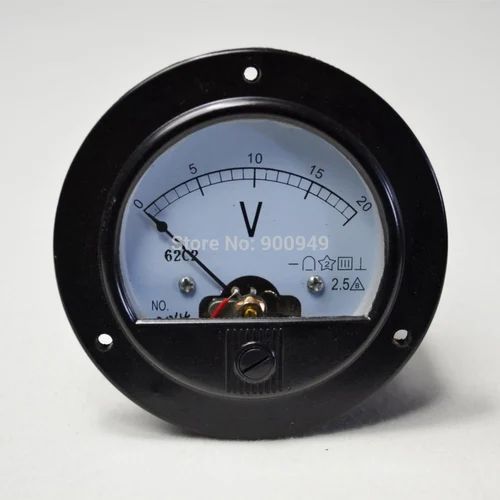

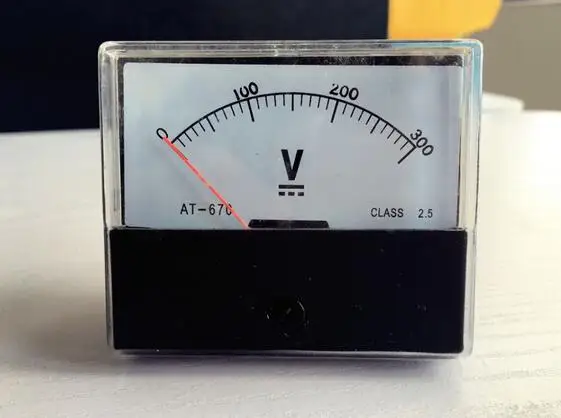

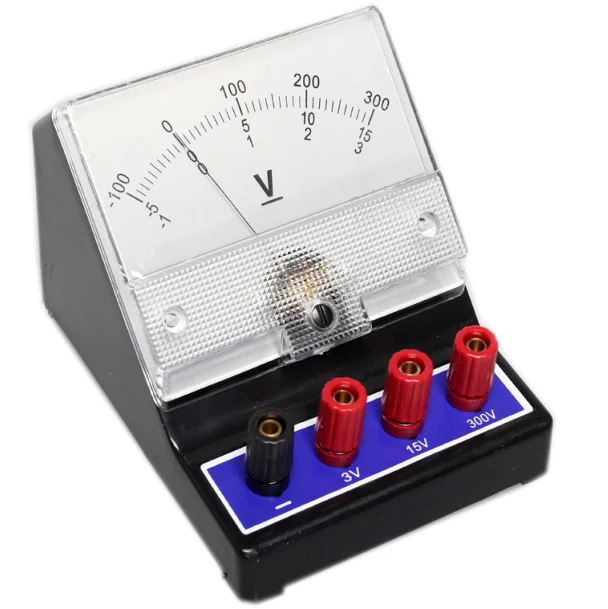

Внешний вид стрелочного вольтметра
Одним из главных недостатков аналоговых приборов является высокое энергопотребление. Подключение такого вольтметра может привести к падению напряжения в цепи, что отразится на погрешности. Наличие индуктивности в конструкции вызывает чувствительность от частоты измеряемого напряжения.
В основе конструкции цифрового вольтметра лежит АЦП. Точность измерения определяется дискретизацией с которой работает аналогово-цифровой преобразователь. Индикатор вольтметра отображает готовый результат в цифровом виде, что значительно облегчает работу с устройством. Влияние на сеть у таких приборов минимально благодаря наличию собственного источника питания.
Цифровой вольтметр
Широкая распространенность дискретных вольтметров привела к их интеграции в другие устройства. Большинство мультиметров имеют возможность измерять постоянное и переменное напряжение. При этом для повышения точности измерений в конструкции предусматривается несколько пределов. Высокое сопротивление вольтметра позволяет уменьшить его влияние цепь, к которой подключается измерительный прибор.
Вольтметр, встроенный в мультиметр
Основные технические параметры
Основные технические характеристики вольтметра, заносимые в руководство пользования и паспорт прибора, согласно международных стандартов:
- внутреннее сопротивление вольтметра;
- диапазон измерений, в котором обеспечивается указанная точность при правильном подсоединении прибора;
- при работе с переменным напряжением указывается рабочая частота.
Одним из наиболее важных параметров является класс точности. Он всегда отображается на шкале прибора. С его помощью можно определить с какой погрешностью получается результат после включения прибора в сеть.
Описание некоторых видов измерительных устройств
Микровольтметр В3-57 способен работать с переменным напряжением от 5 Герц до 5 МГц. Отображение результата происходит путем вычисления среднеквадратичного значения. Устройство способно работать с напряжениями любой формы. Сопротивление вольтметра составляет не менее 5 МОм. Наиболее широко прибор используется в радиотехнике для наладки оборудования.
Внешний вид микровольтметра В3-57
Измерители переменного напряжения АКИП-2401 имеют два канала. Также имеется возможность фиксации результата на экране при помощи кнопки «Hold». Устройство имеет в наличии интерфейс RS-232, позволяющий считывать данные дистанционно.
Цифровой вольтметр АКИП-2401
Прибор В7-40/1 преимущественно используется для высокоточных научных исследований и поверки других вольтметров.
Его сопротивление достигает 2 ГОи при пределе измерения в 2 В. Это позволяет максимально уменьшить влияние на цепь, что немаловажно при работе с низковольтными радиотехническими схемами. В7-40/1 успешно используется в средствах автоматики и SCADA системах.
Высокоточный, дискретный вольтметр В7-40/1
Меры безопасности
В отличие от других приборов, например, омметра или мегометра, работая с вольтметром, приходится иметь дело с напряжением. При небольших значениях оно не представляет опасности для человека. Измеряя напряжения, способные создать опасный ток, протекающий через тело человека, необходимо соблюдать повышенную осторожность.
Измерение напряжений должно сопровождаться полным соблюдением ТБ и ПУЭ. Это предотвратит получение электротравмы. Запрещено работать без средств защиты, например, резиновых перчаток и ковриков. По завершению работ не должно оставаться оголенных токоведущих частей, с которыми может произойти случайный контакт у обслуживающего персонала.
Повсеместное использование измерения напряжения в электротехнике привело к созданию вольтметров различных конструкций. Они отличаются как по принципу работы, так и по точности. Наибольшую популярность получают универсальные устройства, способные автоматически выбрать не только предел, но и тип контролируемой величины.
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
Поделиться с друзьями:
Вольтметр постоянного тока 14мм DC 0
==============================================================

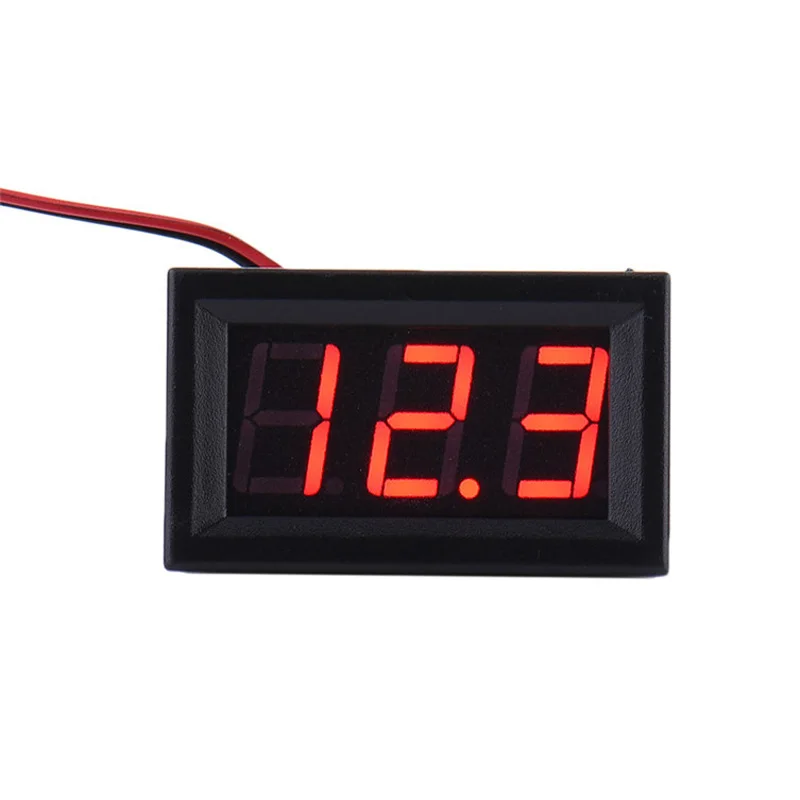

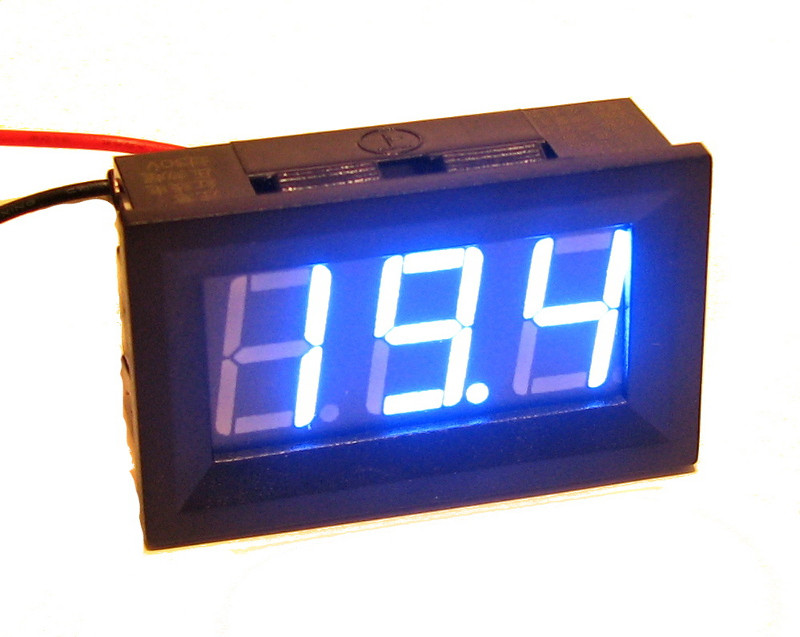

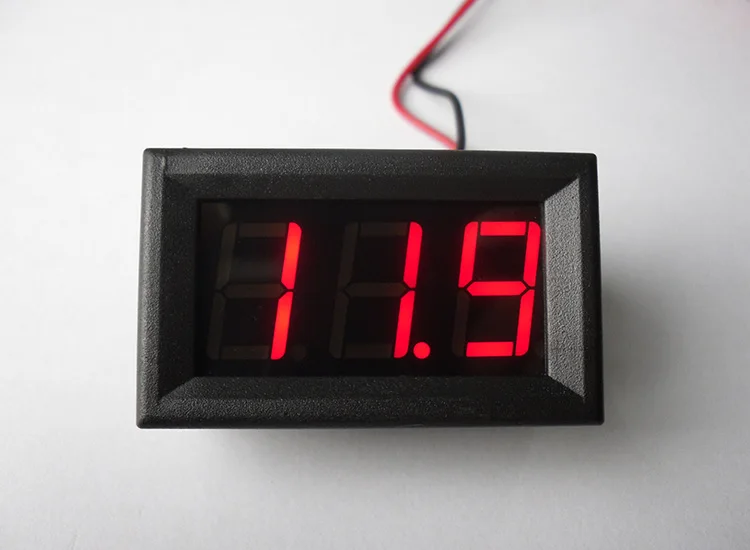

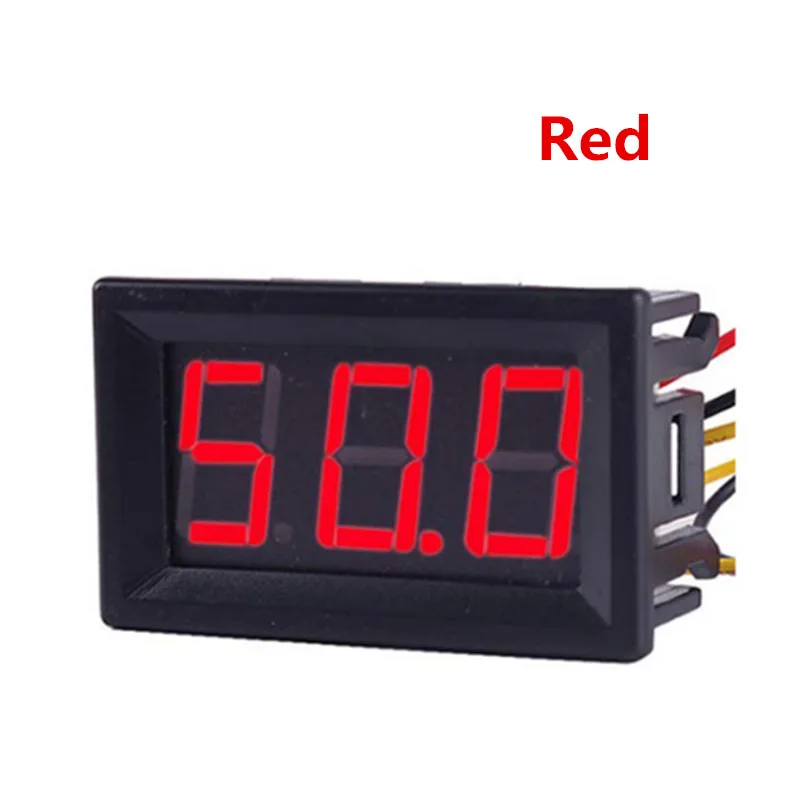

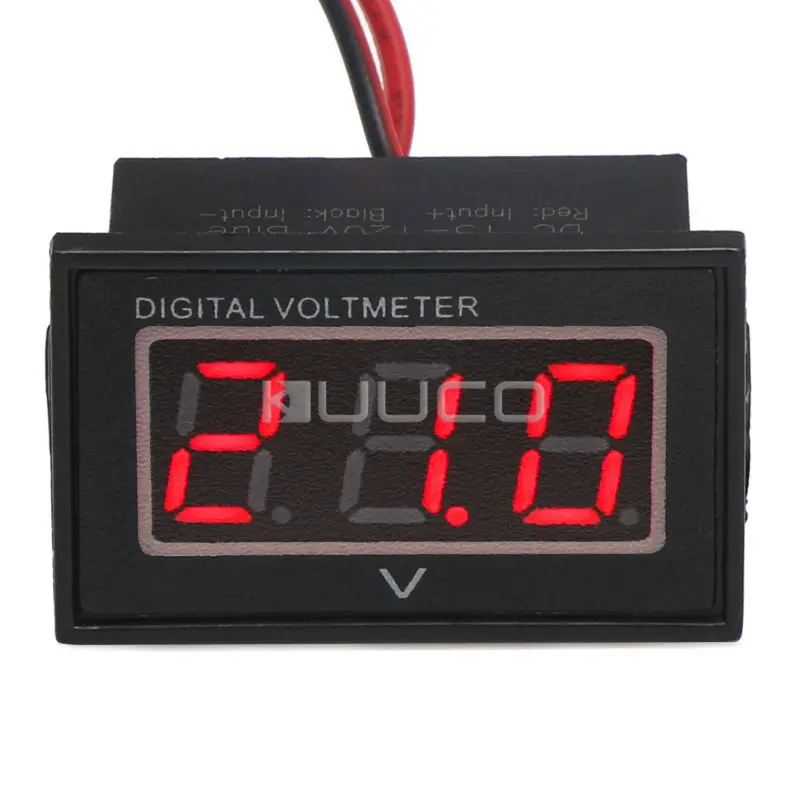

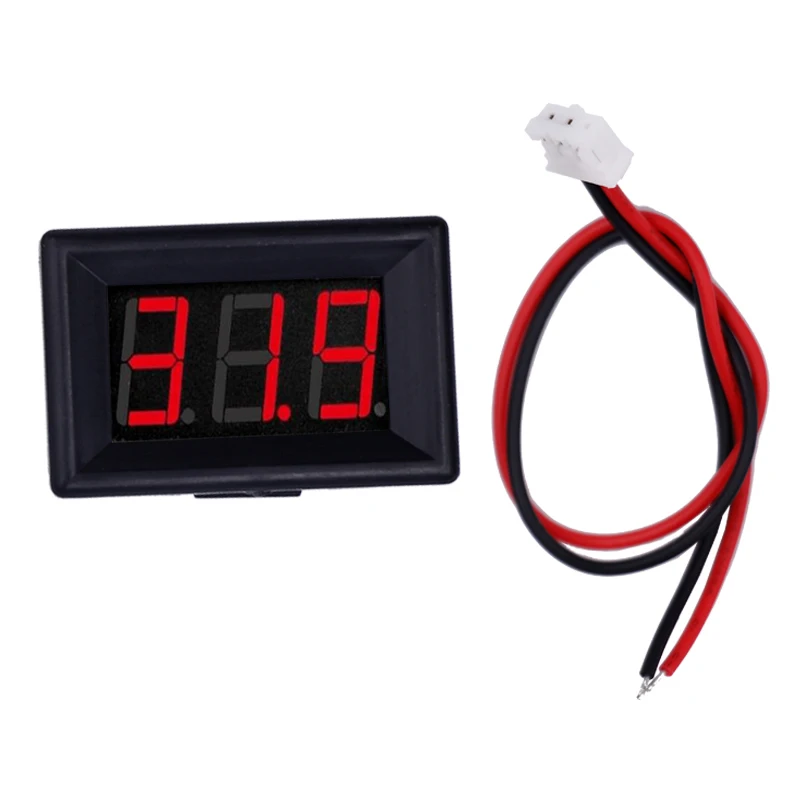

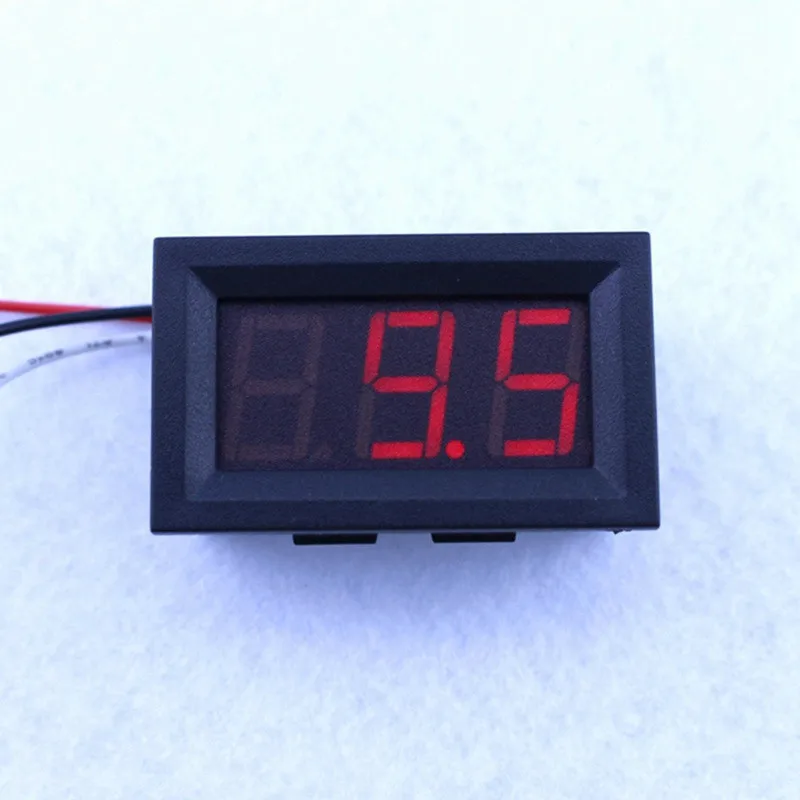

Вольтметр постоянного тока 14мм DC 0 — 30V встраиваемый — цифровой встраиваемый вольтметр постоянного тока, измеряемое напряжение от 0 до 30 вольт, напряжение питания 5-30 вольт, яркий светодиодный индикатор трехразрядный семисегментный + точка, высота символов 14мм (0.56 дюймов)
==============================================================
Описание цифрового вольтметра постоянного тока 14мм DC 0 — 30V встраиваемого

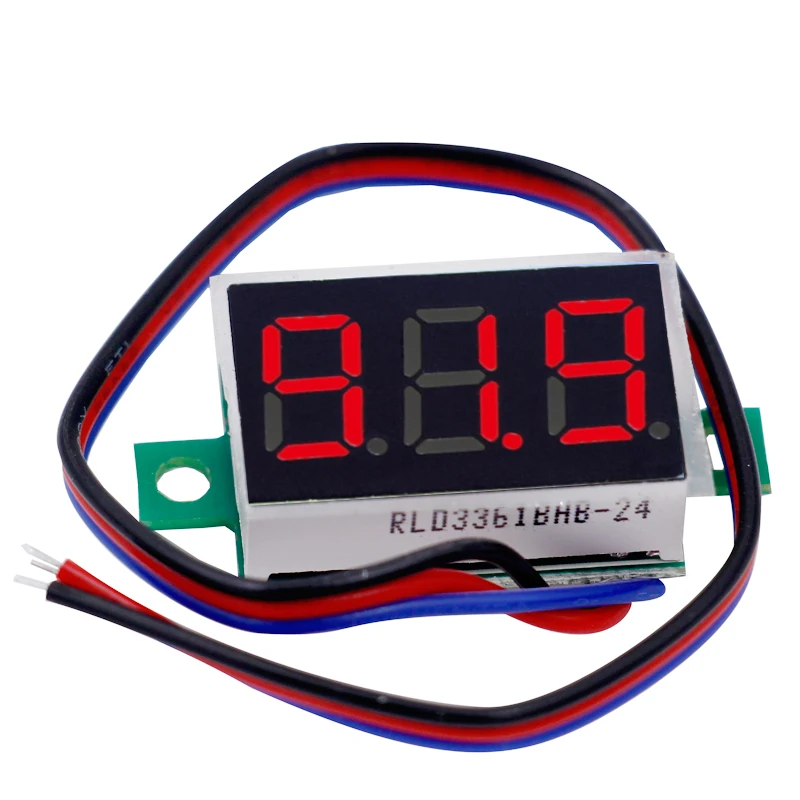

Вольтметр цифровой DC 0 — 100V бескорпусной с калибровкой предназначен для измерения постоянного напряжения от 0 до 100 вольт, имеет яркий светодиодный индикатор трехразрядный семисегментный + точка, высота символов 14мм (0.
56 дюймов).
Цифровой вольтметр с калибровкой DC 0 — 100V применяется для замены стрелочных измерительных головок в лабораторных блоках питания.
Цифровой встраиваемый вольтметр DC 100V так же может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах.
Встраиваемый цифровой вольтметр DC 100V имеет подстроечный резистор для точной калибровки прибора.
Используя подстроечный резистор можно с большой точностью отрегулировать показания цифрового вольтметра.
==============================================================
Достоинства цифрового вольтметра постоянного тока 14мм DC 0 — 30V встраиваемого:

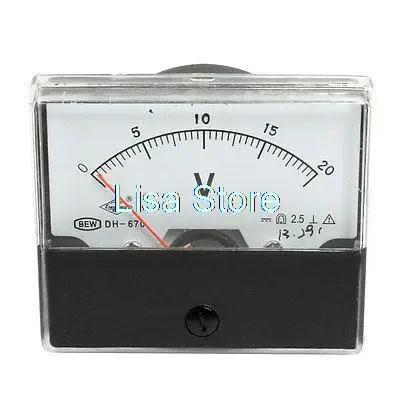

заменка стрелочных измерительных головок
контроль напряжения в лабораторных блоках питания, а также в различных самодельных устройствах и приборах
контроль напряжения бортовой сети мотоцикла, скутера, автомобиля
контроль напряжения на аккумуляторе во время его зарядки зарядным устройством
контроль напряжения в составе солнечных и гибридных электростанций
==============================================================
Применение цифрового вольтметра постоянного тока 14мм DC 0 — 30V встраиваемого
Для измерения напряжения от 0 вольт цифровому вольтметру DC 100V требуется отдельный источник питания с постоянным напряжением от 5 до 30 вольт.
Допускается питание цифрового вольтметра DC 100V от измеряемого источника напряжения подключив его через преобразователь напряжения.
Подобрать наиболее удобный и подходящий преобразователь напряжения Вы можете в разделе преобразователи напряжения.
Вольтметр цифровой с калибровкой DC 100V можно сделать переносным запитав его от батареек или аккумуляторов.
Вольтметр миниатюрный цифровой встраиваемый DC 100V имеет очень малое потребление тока, которое составляет всего 50мА.
==============================================================
Технические характеристики цифрового вольтметра постоянного тока 14мм DC 0 — 30V встраиваемого:
- Диапазон измеряемого напряжения: DC 0-30V (постоянное)
- Напряжение питания DC 5-30 вольт (постоянное)
- Индикатор:
Трехразрядный светодиодный семисегментный + точка

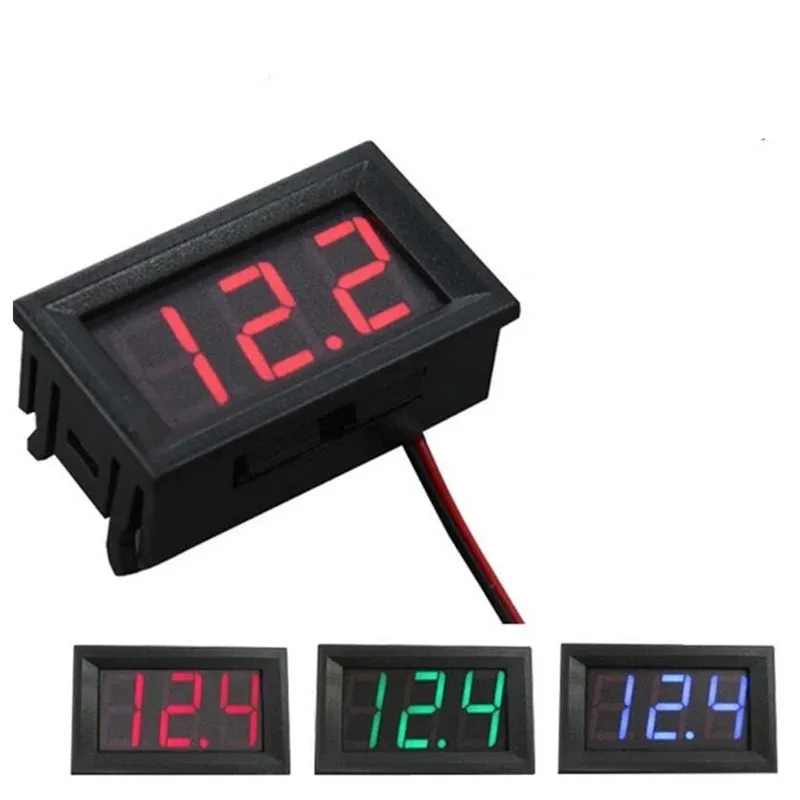

Цвет свечения индикатора: красный, синий, зелёный
Высота символов индикатора: 14 мм (0.
56 дюймов)
- Частота обновления: 500mS
- Погрешность измерения: 1%
- Размеры:
размер окна для монтажа: 45 x 26mm
размер корпуса: 47 x 28 x 17 mm
- Рабочая температура: от -10 ° C ~ 65 ° C
В заказе указать желаемый цвет свечения!
============================================================
У нас вы всегда можете купить или заказать
- Фотоэлементы, солнечные элементы любых размеров и мощности
- Солнечные батареи, солнечные панели водонепроницаемые, ударопрочные
- Широкий ассортимент аксессуаров для самостоятельной сборки солнечных батарей
- Измерительные, диагностические цифровые приборы
- Мобильные зарядные устройства от батареек или аккумуляторов
- Мобильные источники питания на солнечных батареях
- Аккумуляторы Ni-MH, LI-PO и LI-ION отсеки и боксы
- Преобразователи напряжения – 12/24В- 220 вольт – инверторы
- Повышающие, понижающие, стабилизированные, преобразователи напряжения
- Светодиоды, светодиодное освещение, светодиодное оборудование
- Электронные гаджеты на солнечных батареях
- Светодиодное освещение для автомобиля
У нас выгодно покупать, потому что:
Индивидуальный подход к каждому клиенту
Предусмотрена гибкая система скидок
Техническая поддержка наших клиентов
Бесплатные консультации по телефону
Будем рады ответить на Ваши вопросы, в любой день, кроме субботы, с 9 до 21 часов

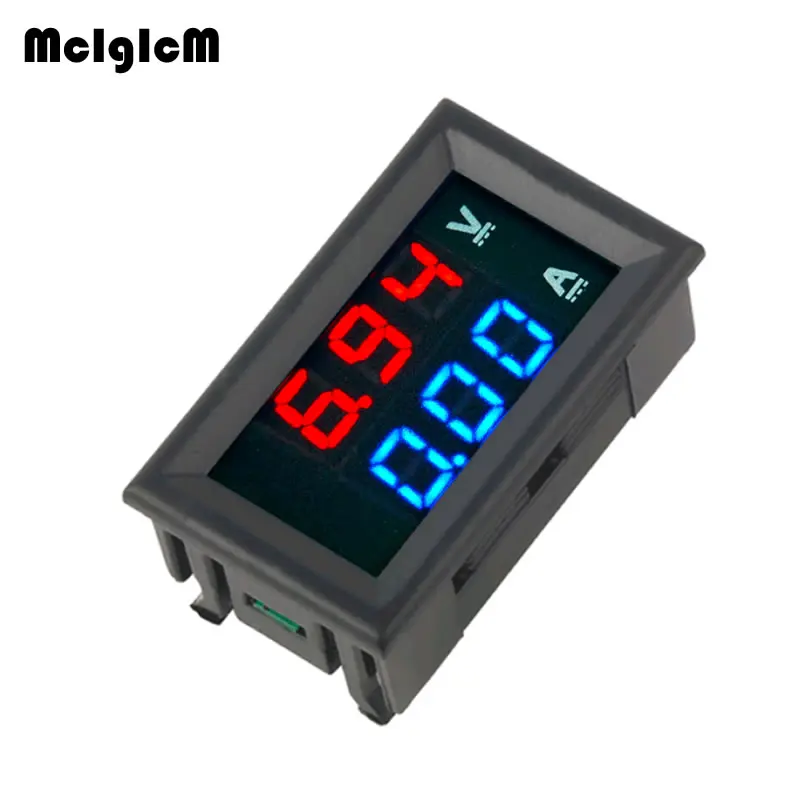

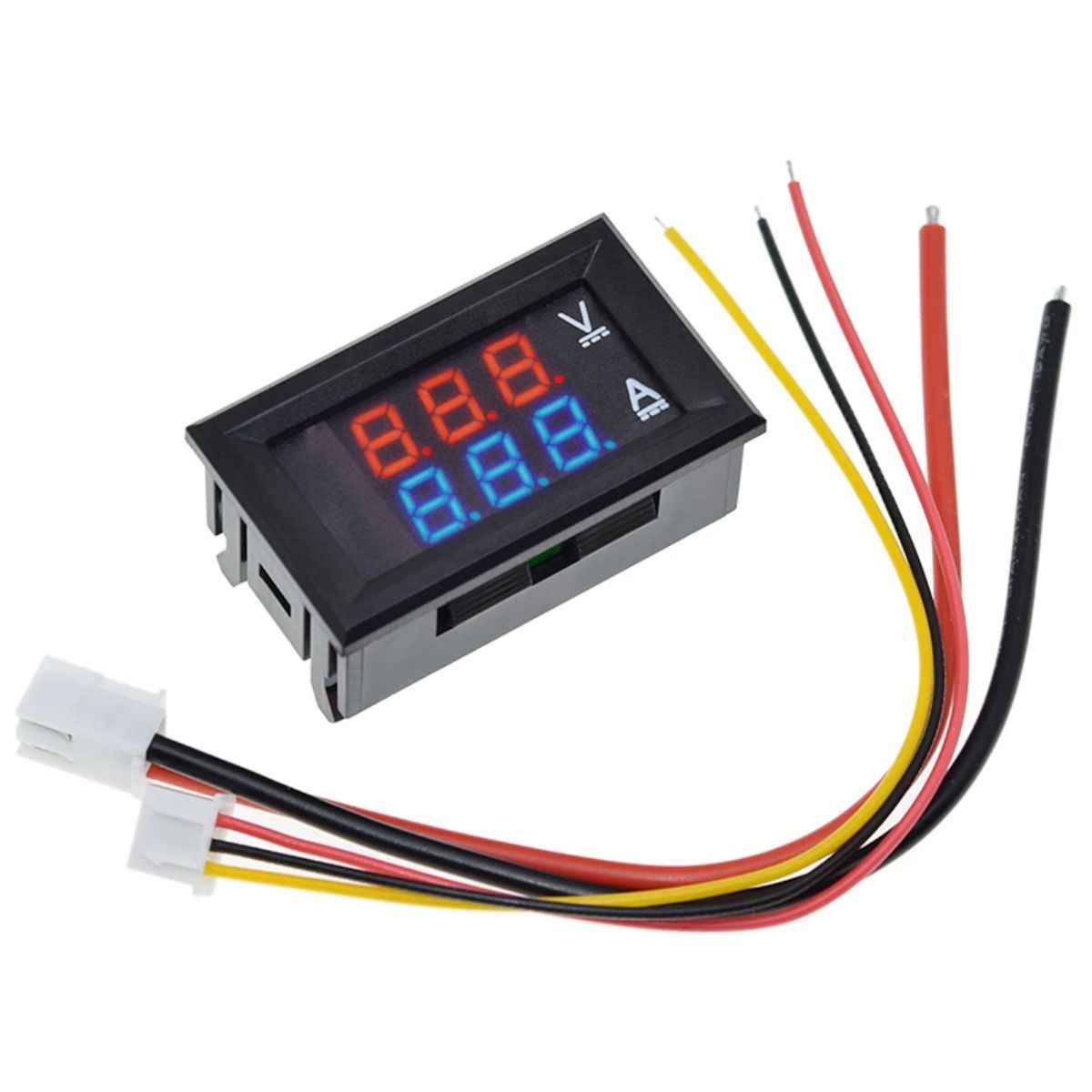

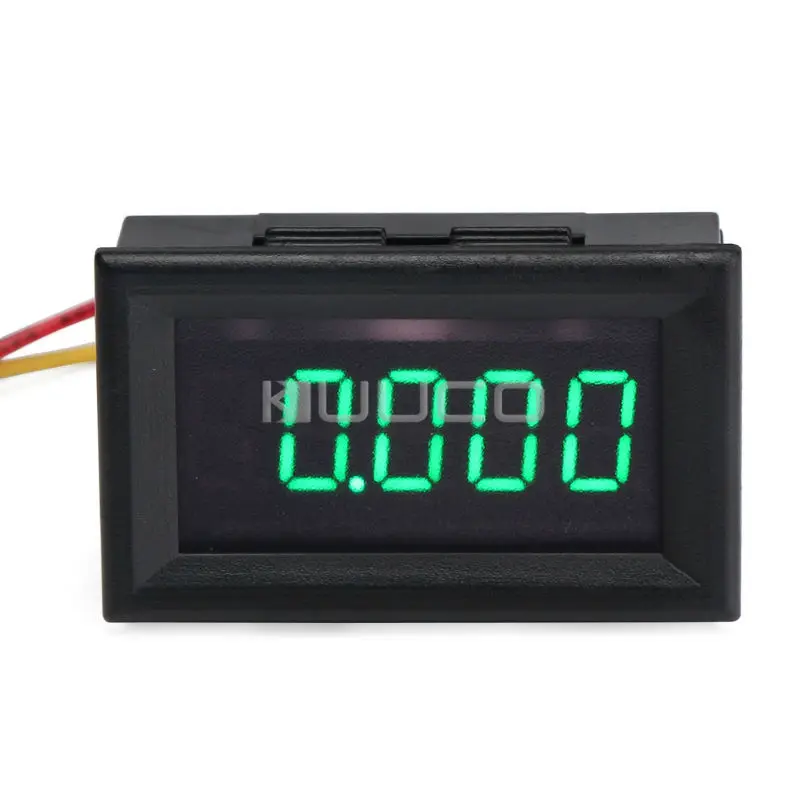

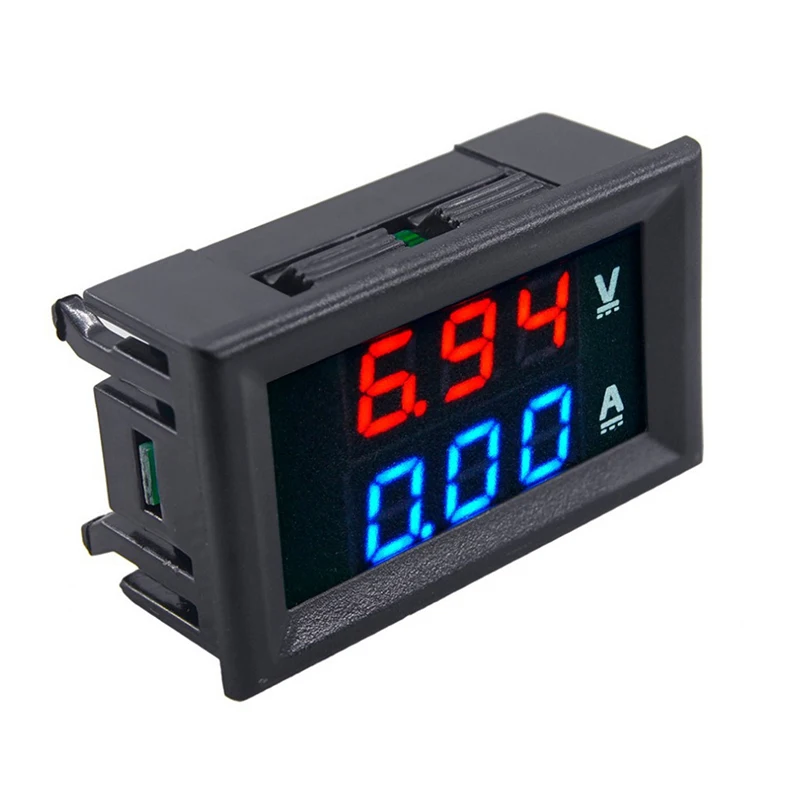

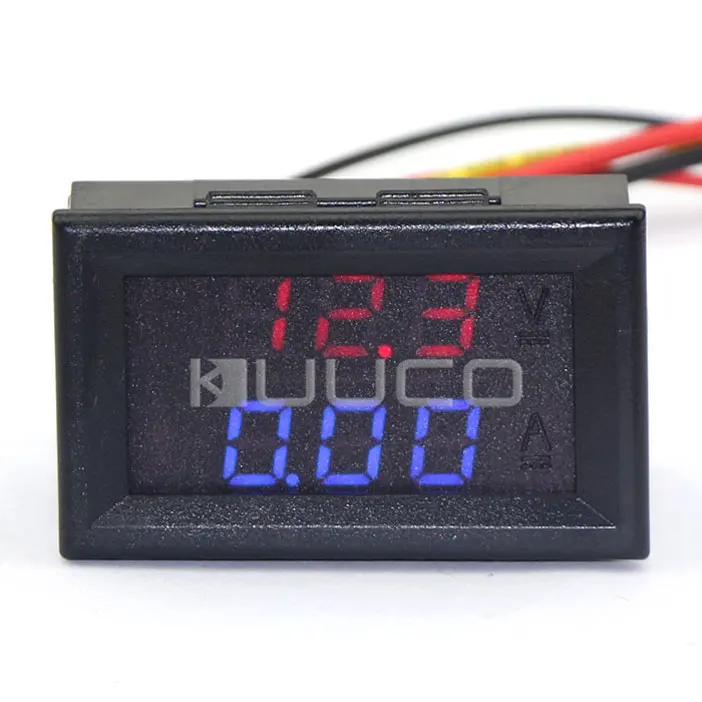

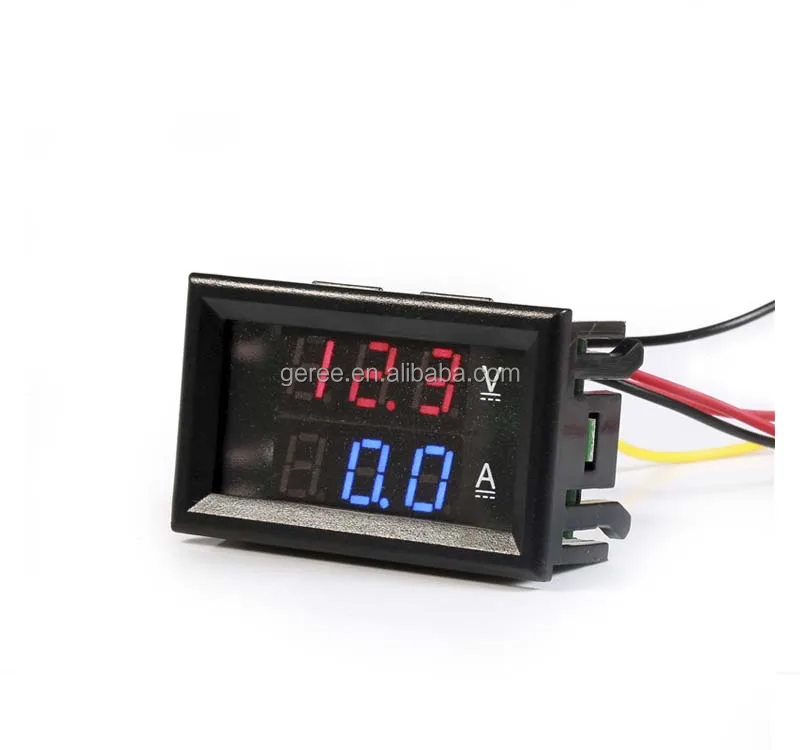

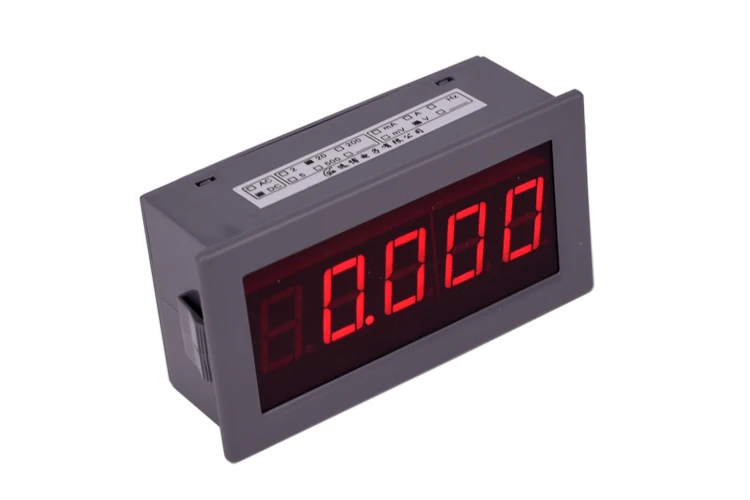

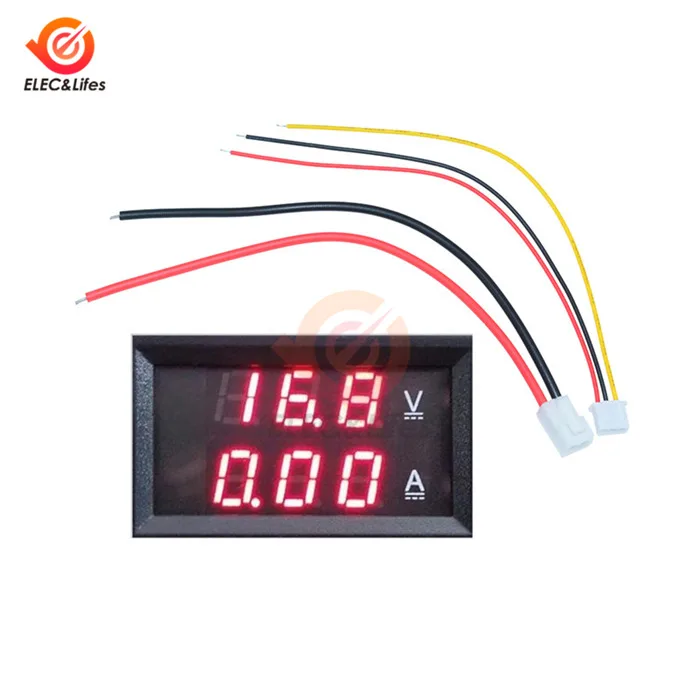

Цифровые вольтметры, панели вольтметров переменного и постоянного тока и датчики
Показать только в наличии
Вы можете сравнить не более 5 предметов.
Труметр
Вольтметр с ЖК-дисплеем, цифра/график, зеленый фон, вход 0–600 В, с выходами, серия APM
Производитель Деталь №: APM-VOLT-APO
Allied Stk #: 70366429
В наличии: 125
+1 $91,18 / шт.
+5 $87,21 / шт.
+10 $83,57 / шт.
+25 $80,23 / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Красный лев контролирует
Вольтметр PAX Lite, светодиодный, диапазон 1,999–300 В пост. тока, вырез 3,62×1,77″, 3-1/2 цифр.
Производитель Номер по каталогу: PAXLVD00
Товарный номер союзника: 70030240
В наличии: 39
+1 208,86 долларов США / шт.
+3 198,10 долларов США / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Красный лев контролирует
CUB4 3,5-разрядный вольтметр постоянного тока с красной светодиодной подсветкой, 39 мм x 75 мм, NEMA 4X/IP65
Производитель Деталь №: CUB4V020
Товарный номер союзника: 70031214
В наличии: 40
+1 225,55 долларов США / шт.
+3 $213,93 / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Красный лев контролирует
CUB4 3,5-разрядный вольтметр постоянного тока с отражающим дисплеем, 39 мм x 75 мм, NEMA 4X/IP65
Производитель Деталь №: CUB4V000
Товарный №: 70031213
В наличии: 44
При заказе: 20
+1 211,21 долл. США / шт.
+3 200,34 доллара США / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Красный лев контролирует
CUB4 3,5-разрядный вольтметр постоянного тока, желтый/зеленый, 39мм x 75 мм, NEMA 4X/IP65
Производитель Деталь №: CUB4V010
Товарный номер союзника: 70031247
В наличии: 24
При заказе: 45
+1 227,78 долларов США / шт.
+3 $216,07 / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Красный лев контролирует
Вольтметр с ЖК-дисплеемДиапазон 200 мВ постоянного тока-200 В постоянного тока, вырез 2,68×1,3,5 разряда
Производитель Номер по каталогу: CUB5VB00
Товарный номер союзника: 70030268
В наличии: 52
+1 $246,04 / шт.
+3 233,37 доллара США / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Ласкар Электроникс
Панельный измеритель, вольт, электроника, ЖК-дисплей, диапазон 40–40 В пост. тока, 0,5 дюйма DigH, сопротивление 200 мВ пост. тока, 2-проводной, 0,4 В
Производитель Деталь №: EMV 1200-40
Allied Stk #: 70101376
В наличии: 355
+1 $54,03 / шт.
+3 $51,28 / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнивать не более 5 предметов.
Труметр
Панельный измеритель, напряжение, 0–600 В постоянного тока, 0–528 В переменного тока, 4 цифры, ЖК-дисплей, 12–24 В переменного/постоянного тока, серия APM
Производитель Деталь №: APM-VOLT-ANO
Allied Stk #: 70367602
В наличии: 16
При заказе: 12
+1 $94,90 / шт.
+5 $90,78 / шт.
+10
$87.
00
/ шт.
+25 $83,52 / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Ласкар Электроникс
Панельный измеритель, вольтметр, электрический, ЖК-дисплей, диапазон 4-25 В постоянного тока, 0,5 дюйма DigH, сопротивление 100 мВ постоянного тока, 2-проводной
Производитель Деталь №: EMV 1200
Товарный номер союзника: 70101345
В наличии: 115
+1 $63,39 / шт.
+3 60,15 долларов США / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Красный лев контролирует
PAXLH Цифровой панельный вольтметр переменного тока, светодиодный дисплей, 3 цифры +/-0,1 %, 92 x 45 мм
Производитель Артикул №: PAXLHV00
Товарный №: 70031648
В наличии: 11
+1
272,28 доллара США
/ шт.
+3 258,24 доллара США / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Модутек (Джуэлл Инструментс)
Панельный измеритель; Вольт; Положительный зеленый; DPM = + 5 В постоянного тока; Диапазон=0-2В постоянного тока; Клеммы = 13 контактов
Производитель Деталь №: БЛ-330302-01-У
Товарный номер союзника: 70009807
В наличии: 106
+1 120,59 долларов США / шт.
+5 115,29 долларов США / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Адафрут Индастриз
цифровой панельный вольтметр; Зеленый 7 сегментов; от 4,5 В до 30 В постоянного тока
Производитель Деталь №: 575
Товарный №: 70626869
В наличии: 14
1
$7,95
/ шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Красный лев контролирует
Вольтметр PAX Lite, светодиодный, диапазон +/-25 В пост. тока, вырез 3,62×1,77″, 3-1/2 Dig, 0,56″ DigH
Производитель Номер по каталогу: PAXLPV00
Товарный номер союзника: 70030237
В наличии: 6
+1 270,77 долларов США / шт.
+5 258,18 долларов США / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Симпсон
Панельный измерительный прибор, вольт, электрический, светодиодный, диапазон 20 В постоянного тока, вырез 3,6×1,77 дюйма, 3-1/2 дюйма, 0,56 дюйма
Производитель Номер по каталогу: F35-1-13-0
Товарный номер союзника: 70209569
В наличии: 3
+1
240,98 долларов США
/ шт.
+3 228,73 доллара США / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Симпсон
Панельный измерительный прибор, 3,5-разрядный ЖК-дисплей, 85–250 В переменного тока при 40–440 Гц, 4 ВА при 85–250 В переменного тока, вход 20 В
Производитель Деталь №: M235-0-0-13-0
Allied Stk #: 70209716
В наличии: 6
+1 214,45 долларов США / шт.
+3 203,55 доллара США / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Симпсон
Панельный измерительный прибор, вольт, электрический, светодиодный, диапазон 200 мВ постоянного тока, вырез 3,6×1,77″, 3-1/2 Dig, 0,56″ DigH
Производитель Деталь №: F35-1-11-0
Товарный номер союзника: 70209561
В наличии: 33
+1
255,64 доллара США
/ шт.
+3 242,66 доллара США / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Симпсон
Панельный измеритель, 3,5-значный ЖК-дисплей, отрицательный, 85–250 В переменного тока при 40–440 Гц, 4 ВА при 85–250 В переменного тока, вход 200 В
Производитель Деталь №: M235-1-0-14-0
Allied Stk #: 70209722
В наличии: 3
При заказе: 3
+1 258,10 долларов США / шт.
+3 $244,99 / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Дуайер Инструментс
панельный метр; программируемый; 2,4-дюймовый цветной сенсорный экран; Вход напряжения, 0–40 В постоянного тока
Производитель Деталь №: SPPM-24
Товарный номер союзника: 70328543
В наличии: 9
+1
235,99 долларов США
/ шт.
+3 221,81 долл. США / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Модутек (Джуэлл Инструментс)
Панельный измеритель, вольт, ЖК-дисплей, диапазон 0–2 В постоянного тока, отсечка 2,39×0,98 дюйма, 3-1/2 дюйма, 0,5 дюйма, высота углубления
Производитель Деталь №: BL-130302-U
Товарный номер союзника: 70009806
В наличии: 0
+1 113,62 доллара США / шт.
+3 $107,86 / шт.
+10 101,28 доллара США / шт.
+25 $94,10 / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнивать не более 5 предметов.
Красный лев контролирует
Вольтметр с ЖК-дисплеем, диапазон 200 мВ постоянного тока-200 В постоянного тока, вырез 2,68×1,3,5 разряда
Производитель Артикул №: CUB5VR00
Товарный №: 70030279
В наличии: 1
+1
223,24 доллара США
/ шт.
+3 211,74 доллара США / шт.
ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ
0 сейчас в корзине
Ошибка при обновлении корзины
Показано 20 из 242 результатов
Поиск продукта|Murata Manufacturing Co., Ltd.
Эта функция предназначена для загрузки результатов уточнения поиска в формате PDF. Сводная информация о категории продуктов, уточните условия поиска и список номеров деталей (до 300 номеров деталей) выводятся в виде простых каталогов. Чтобы изменить количество столбцов для вывода в списке номеров деталей, используйте «Изменить столбцы».
Когда загруженный CSV-файл открывается с помощью Microsoft® Excel®, первые 0 в числе, начинающемся с 0 (например: 0402 и т. д.), могут быть удалены автоматически.
Если первый 0 числа удален, используйте «Импорт текстового файла» Microsoft® Excel® для импорта в виде строки символов.
Код символа будет загружен UTF-8. Если CSV искажен, преобразуйте код символа в используемом программном обеспечении.
・Введите номер детали в текстовое поле в левом верхнем углу экрана для поиска по номеру детали.
・Например: GRM0112C1E100JE01# («#» является кодом упаковки)
・При поиске по нескольким номерам деталей вводите только один номер детали в каждой строке. Новую строку можно ввести с помощью Shift+Enter.
・При поиске по нескольким артикулам можно одновременно искать до 50 артикулов.
・В качестве подстановочных знаков можно использовать звездочку (*) и вопросительный знак (?). Когда звездочка (*) введена в строку символов, где часть искомого номера детали неизвестна, продукты можно искать как условие, задающее любую строку символов. Знак вопроса (?) может использоваться в качестве условия, определяющего любую строку символов.
・Например: GRM0*C1E100JE0?
О поиске по номеру детали
・Введите номер детали или название серии в текстовое поле в верхнем левом углу экрана для поиска по номеру детали.
*Номер детали и название серии не могут быть найдены одновременно. Если вы ищете их одновременно, номер детали будет иметь приоритет.
・Например:
В случае номера детали: LQP02TN0N4B02# («#» в конце — код упаковки)
В случае названия серии: LQP02TN_02
・При поиске по нескольким номерам деталей или названиям серий вводите только один элемент в строке.
・Новую строку можно ввести с помощью Shift+Enter.
・При поиске по нескольким номерам деталей или названиям серий можно одновременно искать до 50 позиций.
Об использовании подстановочных знаков
・Звездочка (*) и вопросительный знак (?) могут использоваться в качестве подстановочных знаков. Когда звездочка (*) введена в строку символов, где часть искомого номера детали неизвестна, продукты можно искать как условие, задающее любую строку символов. Знак вопроса (?) может использоваться в качестве условия, определяющего любую строку символов.
・Например: LQP*TN0N4B0?
・Введите номер детали в текстовое поле в левом верхнем углу экрана для поиска по номеру детали.
・Например:
В случае номера детали：GRM0112C1E100JE01# («#» является кодом упаковки)
・При поиске по нескольким номерам деталей вводите только один номер детали в строке. Новую строку можно ввести с помощью Shift+Enter.
・При поиске по нескольким артикулам можно одновременно искать до 50 артикулов.
・В качестве подстановочных знаков можно использовать звездочку (*) и вопросительный знак (?). Когда звездочка (*) введена в строку символов, где часть искомого номера детали неизвестна, продукты можно искать как условие, задающее любую строку символов. Знак вопроса (?) может использоваться в качестве условия, определяющего любую строку символов.
・Например:GRM0*C1E100JE0?
| Нажмите, чтобы загрузить техническое описание или подробную информацию о продукте в виде файла PDF. | |
Для этого товара доступен поиск по складу. Нажмите, чтобы открыть поиск акций. | |
| Поиск по акции недоступен для этого продукта. | |
| Для этого продукта доступен бесплатный образец. Щелкните, чтобы открыть страницу запроса образца. | |
| Бесплатный образец для этого продукта недоступен. |
| Для приложений, не требующих особой надежности, таких как общее оборудование | |||||||||||||||||||||||
| Информационно-развлекательная система для автомобилей Продукт для развлекательного оборудования, такого как автомобильная навигация, автомобильная аудиосистема и оборудование управления кузовом, такое как стеклоочистители, электрические стеклоподъемники. | |||||||||||||||||||||||
| Powertrain/Safety for Automotive Изделие, используемое для устройств (ходовые, поворотные, тормозные и предохранительные устройства), которые особенно касаются жизни человека, например, в автомобильных устройствах.  Где Murata рекомендует компоненты Automotive Grade | |||||||||||||||||||||||
| Изделия медицинского назначения для имплантированных медицинских устройств Эти изделия предназначены для использования в имплантированных медицинских устройствах, таких как кардиостимуляторы, кохлеарные имплантаты, инсулиновые помпы и электростимуляторы желудка. Они подходят для использования в некритических цепях. *1 *1 Некритические цепи | |||||||||||||||||||||||
| Может использоваться до 150 ℃ макс. * Имеются значки множественной температуры. | |||||||||||||||||||||||
| Продукт, соответствующий директиве RoHS Этот продукт не содержит запрещенных веществ, указанных в директиве RoHS, с более чем максимальным значением концентрации по весу в однородном материале, за исключением случаев, подпадающих под исключения RoHS.
| |||||||||||||||||||||||
| РЕГЛАМЕНТ ДОСТИГАЕМОСТИ
совместимый продукт: Продукт соответствует положениям РЕГЛАМЕНТ (ЕС) № 1907/2006 (Достигать).  Ограничение веществ, содержащихся в статье Reach: | |||||||||||||||||||||||
| Продукт, совместимый с AEC-Q200 | |||||||||||||||||||||||
| Продукты, прошедшие сертификацию стандарта безопасности IEC60384-14. Сертификация стандарта безопасности | |||||||||||||||||||||||
Продукты, которые основаны на законе о безопасности электроприборов и материалов Японии. | |||||||||||||||||||||||
| Изделие на номинальное напряжение от 10 до 40 кВ | |||||||||||||||||||||||
| Низкое рассеивание для высоких частот За счет разработки керамических материалов и материалов электродов достигается низкое рассеивание в диапазонах частот ОВЧ, УВЧ и микроволн или выше. | |||||||||||||||||||||||
| Низкая индуктивность Этот конденсатор сконструирован таким образом, что паразитная индуктивность конденсатора (ESL) на высокочастотной стороне становится меньше. | |||||||||||||||||||||||
| Продукт, подходящий для шумоподавления и низкого уровня искажений Этот продукт подавляет акустический шум, возникающий при использовании керамического конденсатора, за счет разработки материалов и конфигурации. | |||||||||||||||||||||||
| Продукт, устойчивый к растрескиванию при прогибе Этот конденсатор предназначен для максимально возможного предотвращения отказов из-за короткого замыкания, вызванного растрескиванием при прогибе платы.  | |||||||||||||||||||||||
| Продукт с защитой от растрескивания припоя «Этот конденсатор имеет металлические выводы и выводы, подключенные к микросхеме. Металлические клеммы и выводы уменьшают напряжение от расширения и сжатия припоя, чтобы предотвратить растрескивание припоя». | |||||||||||||||||||||||
| Нет характеристики смещения по постоянному току Полимерный конденсатор не имеет изменения емкости при смещении по постоянному току из-за оксидированной алюминиевой пленки для диэлектрика. | |||||||||||||||||||||||
| Благодаря полному использованию водоотталкивающих свойств поверхностей конденсатора, этот продукт сводит к минимуму миграцию ионов с внешних электродов (терминалов), возникающую в результате конденсации. | |||||||||||||||||||||||
| Изделие с низкой индуктивностью, подходящее для шумоподавления. Этот продукт имеет чрезвычайно низкий ESL и подходит для подавления шума, в том числе высоких частот.  Способствует подавлению шума в качестве фильтра электромагнитных помех | |||||||||||||||||||||||
| Продукт для пайки оплавлением | |||||||||||||||||||||||
| Продукт для пайки потоком | |||||||||||||||||||||||
| Ограничено монтажом на токопроводящий клей Поскольку для внешних электродов используется серебряный палладий, конденсатор можно монтировать с помощью токопроводящего клея. | |||||||||||||||||||||||
| Продукт для склеивания Поскольку для внешних электродов используется золото, конденсатор можно монтировать с помощью пайки штампом/проволокой. | |||||||||||||||||||||||
| Изделие для сварки Конденсатор со свинцовыми электродами, который можно монтировать сваркой. Пожалуйста, свяжитесь с нами по поводу материала подводящего провода. | |||||||||||||||||||||||
| Продукт, предназначенный для винтового крепления |
| Для приложений, не требующих особой надежности, таких как общее оборудование | |||||||||||||||||||||||
Продукт для развлекательного оборудования, такого как автомобильная навигация, автомобильная аудиосистема и оборудование для управления кузовом, такое как стеклоочистители, электрические стеклоподъемники. | |||||||||||||||||||||||
| Продукт для приложений с высокой надежностью, таких как трансмиссия и безопасность, в дополнение к информационно-развлекательным приложениям. | |||||||||||||||||||||||
| Продукт, совместимый с AEC-Q200 (* Могут быть отправлены отклонения. Пожалуйста, свяжитесь с нами для получения подробной информации.) | |||||||||||||||||||||||
| Можно использовать до 155oC Макс. * Имеются значки множественной температуры. | |||||||||||||||||||||||
| Продукт, соответствующий директиве RoHS Этот продукт не содержит запрещенных веществ, указанных в директиве RoHS, с более чем максимальным значением концентрации по весу в однородном материале, за исключением случаев, подпадающих под исключения RoHS.
| |||||||||||||||||||||||
| РЕГЛАМЕНТ ДОСТИГАЕМОСТИ
совместимый продукт: Продукт соответствует положениям РЕГЛАМЕНТ (ЕС) № 1907/2006 (Достигать).  Ограничение веществ, содержащихся в статье Reach: | |||||||||||||||||||||||
| Индуктор с намоточной структурой и сердечником из ферритового материала. →Подробное объяснение | |||||||||||||||||||||||
| Индуктор структуры раны. Использование порошка магнитного железа обеспечивает возможность работы с большим током.  →Подробное объяснение | |||||||||||||||||||||||
| Индуктор структуры раны. Использование немагнитного сердечника, такого как материал из оксида алюминия, показывает высокие характеристики в диапазоне высоких частот. →Подробное объяснение | |||||||||||||||||||||||
| Индуктор пленочной конструкции. →Подробное объяснение | |||||||||||||||||||||||
| Индуктор многослойной структуры. →Подробное объяснение | |||||||||||||||||||||||
| Меньше места за счет конструкции индуктора «2 катушки в 1 блоке». | |||||||||||||||||||||||
| Тип | с низким сопротивлением постоянному току|||||||||||||||||||||||
| Улучшенные характеристики тока смещения | |||||||||||||||||||||||
| Высокодобротный тип | |||||||||||||||||||||||
| Доступен жесткий допуск индуктивности | |||||||||||||||||||||||
| Возможность пайки оплавлением | |||||||||||||||||||||||
| Возможность пайки потоком |
На основе изменения индуктивности
На основании повышения температуры
При нажатии «Очистка всех условий» все выбранные условия будут удалены.
| Продукт, совместимый с AEC-Q200 (* Могут быть отправлены отклонения. Пожалуйста, свяжитесь с нами для получения подробной информации.) |
| Для приложений, не требующих особой надежности, таких как общее оборудование | |
| Информационно-развлекательная система для автомобилей Продукт для развлекательного оборудования, такого как автомобильная навигация, автомобильная аудиосистема и оборудование управления кузовом, такое как стеклоочистители, электрические стеклоподъемники. | |
| Powertrain/Safety for Automotive Изделие, используемое для устройств (ходовые, поворотные, тормозные и предохранительные устройства), которые особенно касаются жизни человека, например, в автомобильных устройствах.  Где Murata рекомендует компоненты Automotive Grade | |
| Изделия медицинского назначения для имплантированных медицинских устройств Эти изделия предназначены для использования в имплантированных медицинских устройствах, таких как кардиостимуляторы, кохлеарные имплантаты, инсулиновые помпы и электростимуляторы желудка. Они подходят для использования в некритических цепях. *1 *1 Некритические цепи |
| Продукты, прошедшие сертификацию стандарта безопасности IEC60384-14. Сертификация стандарта безопасности | |
| Продукты, которые основаны на законе о безопасности электроприборов и материалов Японии. |
Вы можете искать продукты с соответствующей емкостью, используя трехзначный код емкости.
Мин.: 0R1 〜 Макс.: 477
Укажите произвольное число в указанном выше диапазоне.
Мин.: 0,1 пФ 〜 Макс.: 470000000 пФ
Укажите произвольное число в указанном выше диапазоне.
Укажите значение из списка.
Укажите значение из списка.
*1 Изменение емкости указано при приложении 50% номинального напряжения.
*2 Номинальное напряжение 100 В пост. тока макс.: от 25 до 85 ℃
*3 Диапазон скорости изменения емкости при приложении 50% номинального напряжения (см. лист с подробными техническими характеристиками) .
| Класс | Коды температурных характеристик | Температурные характеристики | Изменение емкости при каждой температуре (%) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Государственный стандарт стандарта | Государственный код STD | Код | Артикул Температура | Температура Диапазон | Изменение емкости или Температурный коэффициент | -55℃ | -25℃ | -10℃ | ||||
Макс. | Мин. | Макс. | Мин. | Макс. | Мин. | |||||||
| Температурный компенсационный тип | JIS | КГ | 1С | 20℃ | 20～125℃ | 0±30 частей на миллион/℃ | 0,54 | -0,23 | 0,33 | -0,14 | 0,22 | -0,09 |
| СН | 2С | 20℃ | 20～125℃ | 0±60ppm/℃ | 0,82 | -0,45 | 0,49 | -0,27 | 0,33 | -0,18 | ||
| КДЖ | 3С | 20℃ | 20～125℃ | 0±120 частей на миллион/℃ | 1,37 | -0,9 | 0,82 | -0,54 | 0,55 | -0,36 | ||
| ЧК | 4С | 20℃ | 20～125℃ | 0±250 частей на миллион/℃ | 2,56 | -1,88 | 1,54 | -1,13 | 1,02 | -0,75 | ||
| УДЖ | 3U | 20℃ | 20～85℃ | -750±120ppm/℃ | — | — | 4,94 | 2,84 | 3,29 | 1,89 | ||
| СЛ | 1X | 20℃ | 20～85℃ | +350～-1000ppm/℃ | — | — | — | — | — | — | ||
| Murata Температура Характеристика Код | ЧА | 0С | 20℃ | 20～150℃ | 0±60ppm/℃ | 0,82 | -0,45 | 0,49 | -0,27 | 0,33 | -0,18 | |
| ЗЛМ | 9Е | 20℃ | -55～-40℃ | -4700+1000/-2500ppm/℃ | — | — | — | — | — | — | ||
| -40～20℃ | -5350±750ppm/℃ | |||||||||||
| 20～85℃ | -4700±500ppm/℃ | |||||||||||
| 85～125℃ | -4700+2000/-1000ppm/℃ | |||||||||||
| ОВОС | К0Г | 5С | 25℃ | 25～125℃ | 0±30 частей на миллион/℃ | 0,58 | -0,24 | 0,4 | -0,17 | 0,25 | -0,11 | |
| У2Ж | 7U | 25℃ | 25～125℃ *2 | -750±120ppm/℃ | 8,78 | 5,04 | 6,04 | 3,47 | 3,84 | 2,21 | ||
| УНЖ | 7Дж | 25℃ | -55℃～25℃ | -750+120/-347ppm/℃ | — | — | — | — | — | — | ||
| 25℃～125℃ | -750±120ppm/℃ | |||||||||||
| 125℃～200℃ | -750+347/-120ppm/℃ | |||||||||||
| Мурата Температура Характеристика Код | ККИ | 7G | 25℃ | -55～25℃ | 0+30/-72ppm/℃ | — | — | — | — | — | — | |
| 25～125℃ | 0±30 частей на миллион/℃ | |||||||||||
| 125～200℃ | 0+72/-30ppm/℃ | |||||||||||
| X8G | 5G | 25℃ | 25～150℃ | 0±30 частей на миллион/℃ | 0,58 | -0,24 | 0,4 | -0,17 | 0,25 | -0,11 | ||
| Высокодиэлектрический Постоянный тип | JIS | Б*1 | В1 | 20℃ | -25～85℃ | ±10% | — | — | — | — | — | — |
| Б | В3 | 20℃ | -25～85℃ | ±10% | — | — | — | — | — | — | ||
| Е | Е3 | 20℃ | -25～85℃ | +20, -55% | — | — | — | — | — | — | ||
| Р*1 | Р1 | 20℃ | -55～125℃ | ±15% | — | — | — | — | — | — | ||
| Р*1 | Р8 | 20℃ | -25～85℃ | ±15% | — | — | — | — | — | — | ||
| ОВОС | С5Р | Р6 | 25℃ | -55～85℃ | ±15% | — | — | — | — | — | — | |
| Х5С | С6 | 25℃ | -55～85℃ | ±22% | — | — | — | — | — | — | ||
| Х6С | С8 | 25℃ | -55～105℃ | ±22% | — | — | — | — | — | — | ||
| С6Т | Д8 | 25℃ | -55～105℃ | +22, -33% | — | — | — | — | — | — | ||
| X7R | Р7 | 25℃ | -55～125℃ | ±15% | — | — | — | — | — | — | ||
| Z7 | 25℃ | -55～125℃ | ±15% *3 | |||||||||
| X7S | С7 | 25℃ | -55～125℃ | ±22% | — | — | — | — | — | — | ||
| X7T | Д7 | 25℃ | -55～125℃ | +22, -33% | — | — | — | — | — | — | ||
| X7U | Е7 | 25℃ | -55～125℃ | +22, -56% | — | — | — | — | — | — | ||
| С8Р | Р9 | 25℃ | -55～150℃ | ±15% | — | — | — | — | — | — | ||
| Murata Температура Характеристика Код | С8Л | Л8 | 25℃ | -55～150℃ | +15, -40% | — | — | — | — | — | — | |
| С8М | М8 | 25℃ | -55～150℃ | +15, -50% | — | — | — | — | — | — | ||
| X9Q | Q9 | 25℃ | -55～200℃ | +15, -70% | — | — | — | — | — | — | ||
※Результаты поиска могут отличаться при указании максимального значения (включая допуск) и номинального значения.
| Может использоваться до 155 ℃ макс. * Есть значки множественной температуры. |
| Клемма SMD 2, тип | |
| Металлический вывод SMD, тип Металлические выводы подключаются к внешним электродам конденсатора с двумя выводами. Напряжение снимается, и вибрация конденсатора поглощается упругим действием металлических клемм. | |
| SMD Многоконтактный тип Имеются 8 и 10 типов клемм. Этот конденсатор обеспечивает еще более низкую индуктивность. | |
| SMD LW обратного типа Электроды этого 2-выводного конденсатора сконфигурированы в продольном направлении (сторона LT) чипа, в отличие от положения электродов (сторона WT) обычного 2-выводного конденсатора.  | |
| SMD Тип верхнего и нижнего электродов Этот конденсатор сконфигурирован с верхним/нижним электродами. В качестве материала электрода используется золото, возможен монтаж методом штамповки/проволокой. | |
| SMD на подложках 2 терминальных конденсатора установлены на промежуточных подложках. Отсутствие прямого контакта с припоем и подложками снижает уровень шума. | |
SMD 3-выводные конденсаторы | |
| Литье из смолы SMD Тип IEC60384-14 Сертифицированный продукт класса X1/Y1. |
| Продукт с номинальным напряжением от 10 до 40 кВ | |
| Низкое рассеивание для высокой частоты Благодаря разработке керамических материалов и электродных материалов достигается низкое рассеивание в диапазонах частот ОВЧ, УВЧ и микроволн или выше.  | |
| Низкая индуктивность Этот конденсатор сконструирован таким образом, что паразитная индуктивность конденсатора (ESL) на высокочастотной стороне становится меньше. | |
| Продукт, подходящий для шумоподавления и низкого уровня искажений Этот продукт подавляет акустический шум, возникающий при использовании керамического конденсатора, за счет разработки материалов и конфигурации. | |
| Продукт, устойчивый к растрескиванию при прогибе Этот конденсатор предназначен для максимально возможного предотвращения отказов из-за короткого замыкания, вызванного растрескиванием при прогибе платы. | |
| Продукт с защитой от растрескивания припоя «Этот конденсатор имеет металлические выводы и выводы, подключенные к микросхеме. Металлические клеммы и выводы уменьшают напряжение от расширения и сжатия припоя, чтобы предотвратить растрескивание припоя».  | |
| Нет характеристики смещения по постоянному току Полимерный конденсатор не имеет изменения емкости при смещении по постоянному току из-за оксидированной алюминиевой пленки для диэлектрика. | |
| Благодаря полному использованию водоотталкивающих свойств поверхностей конденсатора, этот продукт сводит к минимуму миграцию ионов с внешних электродов (терминалов), возникающую в результате конденсации. | |
| Изделие с низкой индуктивностью, подходящее для шумоподавления. Этот продукт имеет чрезвычайно низкий ESL и подходит для подавления шума, в том числе высоких частот. Способствует подавлению шума в качестве фильтра электромагнитных помех |
| Продукт для пайки оплавлением | |
| Продукт для пайки потоком | |
| Ограничено монтажом на токопроводящий клей Поскольку для внешних электродов используется серебряный палладий, конденсатор можно монтировать с помощью токопроводящего клея.  | |
| Продукт для склеивания Поскольку для внешних электродов используется золото, конденсатор можно монтировать с помощью пайки штампом/проволокой. | |
| Изделие для сварки Конденсатор со свинцовыми электродами, который можно монтировать сваркой. Пожалуйста, свяжитесь с нами по поводу материала подводящего провода. |
Мин.: 0,0005671 〜 Макс.: 140
Укажите произвольное число в указанном выше диапазоне.
Мин.: 0,5 〜 Макс.: 20000
Укажите произвольное число в указанном выше диапазоне.
| Индуктор с намоточной структурой и сердечником из ферритового материала. →Подробное объяснение | |
| Индуктор структуры раны. Использование порошка магнитного железа обеспечивает возможность работы с большим током.  →Подробное объяснение | |
| Индуктор структуры раны. Использование немагнитного сердечника, такого как материал из оксида алюминия, показывает высокую производительность в диапазоне высоких частот. →Подробное объяснение | |
| Индуктор пленочной структуры. →Подробное объяснение | |
| Индуктор многослойной структуры. →Подробное объяснение | |
| Меньше места за счет конструкции индуктора «2 катушки в 1 блоке». |
| Для приложений, не требующих особой надежности, таких как общее оборудование | |||||||||||||||||||||||
Продукт для развлекательного оборудования, такого как автомобильная навигация, автомобильная аудиосистема и оборудование для управления кузовом, такое как стеклоочистители, электрические стеклоподъемники. | |||||||||||||||||||||||
| Продукт для приложений с высокой надежностью, таких как трансмиссия и безопасность, в дополнение к информационно-развлекательным приложениям. | |||||||||||||||||||||||
| Продукт, совместимый с AEC-Q100 | |||||||||||||||||||||||
| Продукт, совместимый с AEC-Q200 (* Могут быть отправлены отклонения. Пожалуйста, свяжитесь с нами для получения подробной информации.) | |||||||||||||||||||||||
| Можно использовать до 155oC Макс. * Имеются значки множественной температуры. | |||||||||||||||||||||||
| Продукт, соответствующий директиве RoHS Этот продукт не содержит запрещенных веществ, указанных в директиве RoHS, с более чем максимальным значением концентрации по весу в однородном материале, за исключением случаев, подпадающих под исключения RoHS.
| |||||||||||||||||||||||
| РЕГЛАМЕНТ ДОСТИГАЕМОСТИ
совместимый продукт: Продукт соответствует положениям РЕГЛАМЕНТ (ЕС) № 1907/2006 (Достигать).  Ограничение веществ, содержащихся в статье Reach: | |||||||||||||||||||||||
| Индуктор с намоточной структурой и сердечником из ферритового материала. →Подробное объяснение | |||||||||||||||||||||||
| Индуктор структуры раны. Использование порошка магнитного железа обеспечивает возможность работы с большим током.  →Подробное объяснение | |||||||||||||||||||||||
| Индуктор структуры раны. Использование немагнитного сердечника, такого как материал из оксида алюминия, показывает высокие характеристики в диапазоне высоких частот. →Подробное объяснение | |||||||||||||||||||||||
| Индуктор пленочной конструкции. →Подробное объяснение | |||||||||||||||||||||||
| Индуктор многослойной структуры. →Подробное объяснение | |||||||||||||||||||||||
| Меньше места за счет конструкции индуктора «2 катушки в 1 блоке». | |||||||||||||||||||||||
| Тип | с низким сопротивлением постоянному току|||||||||||||||||||||||
| Улучшенные характеристики тока смещения | |||||||||||||||||||||||
| Высокодобротный тип | |||||||||||||||||||||||
| Доступен жесткий допуск индуктивности | |||||||||||||||||||||||
| Возможность пайки оплавлением | |||||||||||||||||||||||
| Возможность пайки потоком |
| Для приложений, не требующих особой надежности, таких как общее оборудование | |||||||||||||||||||||||
| Информационно-развлекательная система для автомобилей Продукт для развлекательного оборудования, такого как автомобильная навигация, автомобильная аудиосистема и оборудование управления кузовом, такое как стеклоочистители, электрические стеклоподъемники.  | |||||||||||||||||||||||
| Powertrain/Safety for Automotive Изделие, используемое для устройств (ходовые, поворотные, тормозные и предохранительные устройства), которые особенно касаются жизни человека, например, в автомобильных устройствах. Где Мурата рекомендует компоненты автомобильного класса | |||||||||||||||||||||||
| Изделия медицинского назначения для имплантированных медицинских устройств Эти изделия предназначены для использования в имплантированных медицинских устройствах, таких как кардиостимуляторы, кохлеарные имплантаты, инсулиновые помпы и электростимуляторы желудка. Они подходят для использования в некритических цепях. *1 *1 Некритические цепи | |||||||||||||||||||||||
| Может использоваться до 150 ℃ макс. * Имеются значки множественной температуры. | |||||||||||||||||||||||
| Продукт, соответствующий директиве RoHS Этот продукт не содержит запрещенных веществ, указанных в директиве RoHS, с более чем максимальным значением концентрации по весу в однородном материале, за исключением случаев, подпадающих под исключения RoHS.
| |||||||||||||||||||||||
| РЕГЛАМЕНТ ДОСТИГАЕМОСТИ
совместимый продукт: Продукт соответствует положениям РЕГЛАМЕНТ (ЕС) № 1907/2006 (Достигать).  Ограничение веществ, содержащихся в статье Reach: | |||||||||||||||||||||||
| Продукт, совместимый с AEC-Q200 | |||||||||||||||||||||||
| Продукты, прошедшие сертификацию стандарта безопасности IEC60384-14. Сертификация стандарта безопасности | |||||||||||||||||||||||
| Продукт, совместимый с AEC-Q100 | |||||||||||||||||||||||
Продукты, которые основаны на законе о безопасности электроприборов и материалов Японии. | |||||||||||||||||||||||
| Низкое рассеивание для высоких частот За счет разработки керамических материалов и материалов электродов достигается низкое рассеивание в диапазонах частот ОВЧ, УВЧ и микроволн или выше. | |||||||||||||||||||||||
| Низкая индуктивность Этот конденсатор сконструирован таким образом, что паразитная индуктивность конденсатора (ESL) на высокочастотной стороне становится меньше. | |||||||||||||||||||||||
| Продукт, подходящий для шумоподавления и низкого уровня искажений Этот продукт подавляет акустический шум, возникающий при использовании керамического конденсатора, за счет разработки материалов и конфигурации. | |||||||||||||||||||||||
| Отказоустойчивый продукт Этот конденсатор предназначен для максимально возможного предотвращения отказов в режиме короткого замыкания. | |||||||||||||||||||||||
| Продукт, устойчивый к растрескиванию при деформации Этот конденсатор предназначен для максимально возможного предотвращения отказов из-за короткого замыкания, вызванного растрескиванием при отклонении платы.  | |||||||||||||||||||||||
| Продукт с защитой от растрескивания припоя «Этот конденсатор имеет металлические выводы и выводы, подключенные к микросхеме. Металлические клеммы и выводы уменьшают напряжение от расширения и сжатия припоя, чтобы предотвратить растрескивание припоя». | |||||||||||||||||||||||
| Нет характеристики смещения по постоянному току Полимерный конденсатор не имеет изменения емкости при смещении по постоянному току из-за оксидированной алюминиевой пленки для диэлектрика. | |||||||||||||||||||||||
| Благодаря полному использованию водоотталкивающих свойств поверхностей конденсатора, этот продукт сводит к минимуму миграцию ионов с внешних электродов (терминалов), возникающую в результате конденсации. | |||||||||||||||||||||||
| Изделие с низкой индуктивностью, подходящее для шумоподавления. Этот продукт имеет чрезвычайно низкий ESL и подходит для подавления шума, в том числе высоких частот.  Способствует подавлению шума в качестве фильтра электромагнитных помех | |||||||||||||||||||||||
| Продукт для пайки оплавлением | |||||||||||||||||||||||
| Продукт для пайки потоком | |||||||||||||||||||||||
| Ограничено монтажом на токопроводящий клей Поскольку для внешних электродов используется серебряный палладий, конденсатор можно монтировать с помощью токопроводящего клея. | |||||||||||||||||||||||
| Продукт для склеивания Поскольку для внешних электродов используется золото, конденсатор можно монтировать с помощью пайки штампом/проволокой. | |||||||||||||||||||||||
| Изделие для сварки Конденсатор со свинцовыми электродами, который можно монтировать сваркой. Пожалуйста, свяжитесь с нами по поводу материала подводящего провода. |
Может использоваться до 150 ℃ макс. * Имеются значки множественной температуры. |
| Для приложений, не требующих особой надежности, таких как общее оборудование | |
| Продукт для развлекательного оборудования, такого как автомобильная навигация, автомобильная аудиосистема и оборудование для управления кузовом, такое как стеклоочистители, электрические стеклоподъемники. | |
| Продукт для приложений с высокой надежностью, таких как трансмиссия и безопасность, в дополнение к информационно-развлекательным приложениям. |
Вольтметры и амперметры постоянного тока | Физика
Цели обучения
К концу этого раздела вы сможете:
- Объяснить, почему вольтметр должен быть подключен параллельно цепи.
- Нарисуйте схему, показывающую правильное подключение амперметра к цепи.
- Опишите, как можно использовать гальванометр как вольтметр или амперметр.
- Найдите сопротивление, которое нужно включить последовательно с гальванометром, чтобы его можно было использовать как вольтметр с заданными показаниями.
- Объясните, почему измерение напряжения или тока в цепи никогда не может быть точным.
Вольтметры измеряют напряжение, тогда как амперметры измеряют ток. Некоторые счетчики в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами. (См. рис. 1.) Внутренняя конструкция простейших из этих счетчиков и то, как они подключены к системе, которую они контролируют, дают дополнительные сведения о применении последовательных и параллельных соединений.
Рисунок 1. Датчики уровня топлива и температуры (крайний правый и крайний левый соответственно) в этом Volkswagen 1996 года выпуска — это вольтметры, которые регистрируют выходное напряжение «передатчиков», которое, как мы надеемся, пропорционально количеству бензина в баке и температура двигателя.
(кредит: Кристиан Гирсинг)
Вольтметры подключаются параллельно любому устройству, напряжение которого нужно измерить. Параллельное соединение используется потому, что параллельные объекты испытывают одинаковую разность потенциалов. (См. рис. 2, где вольтметр обозначен символом V.) Амперметры подключаются последовательно к любому устройству, ток которого нужно измерить. Последовательное соединение используется потому, что последовательно соединенные объекты имеют одинаковый ток, проходящий через них. (См. рис. 3, где амперметр обозначен символом А.)
Рис. 2. (a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) помещают параллельно источнику напряжения или одному из резисторов. Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр непосредственно через ЭДС без учета его внутреннего сопротивления r . (b) Используемый цифровой вольтметр. (кредит: Messtechniker, Wikimedia Commons)
Рис.
3. Амперметр (A) подключен последовательно для измерения тока. Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такое же показание, если он будет расположен между точками d и e или между точками f и a, как показано на рисунке. (Обратите внимание, что заглавная буква E означает emf, а r означает внутреннее сопротивление источника разности потенциалов.)
Аналоговые измерители: гальванометры
Аналоговые измерители имеют иглу, которая поворачивается, чтобы указывать на числа на шкале, в отличие от цифровых измерителей , которые имеют числовые показания, подобные ручному калькулятору. Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром , обозначаемым буквой G. Ток, протекающий через гальванометр, I G , обеспечивает пропорциональное отклонение иглы. (Это отклонение происходит из-за силы магнитного поля, действующей на провод с током.)
Двумя важнейшими характеристиками данного гальванометра являются его сопротивление и чувствительность к току.
Чувствительность по току — это ток, который дает полное отклонение стрелки гальванометра, максимальный ток, который может измерить прибор. Например, гальванометр с токовой чувствительностью 50 мкА имеет максимальное отклонение своей стрелки при протекании через нее 50 мкА, показывает половину шкалы при протекании через нее 25 мкА и т. д. Если такой гальванометр имеет сопротивление 25 Ом, то напряжение всего 9 Ом2796 В = IR = (50 мкА)(25 Ом) = 1,25 мВ дает полное показание. Подключая резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр, который может измерять широкий диапазон напряжений или токов.
Гальванометр в качестве вольтметра
На рис. 4 показано, как можно использовать гальванометр в качестве вольтметра, подключив его последовательно с большим сопротивлением R . Значение сопротивления R определяется максимальным измеряемым напряжением. Предположим, вы хотите, чтобы 10 В производили полное отклонение вольтметра, содержащего гальванометр на 25 Ом с чувствительностью 50 мкА.
Тогда 10 В, подаваемые на счетчик, должны давать ток 50 мкА. Общее сопротивление должно быть
[латекс] {R} _ {\ text {tot}} = R + r = \ frac {V} {I} = \ frac {10 \ text { V}} {50 \ text { } \ mu \ text {A}}=200\text{k}\Omega\\[/latex] или
[латекс]R={R}_{\text{tot}}-r=200\text{k}\Omega- 25\text{ }\Omega \примерно 200\text{ k}\Omega \\[/latex].
( R настолько велико, что сопротивлением гальванометра, r , можно пренебречь). показания вольтметра пропорциональны напряжению по желанию. Этот вольтметр не будет полезен для напряжений менее половины вольта, потому что отклонение измерителя будет небольшим и его трудно будет точно считывать. Для других диапазонов напряжения последовательно с гальванометром включают другие сопротивления. Многие счетчики имеют выбор шкалы. Этот выбор включает последовательное включение соответствующего сопротивления с гальванометром.
Рис. 4. Большое сопротивление R , включенное последовательно с гальванометром G, дает вольтметр, отклонение которого на полную шкалу зависит от выбора R .
Чем больше измеряемое напряжение, тем больше должно быть R . (Обратите внимание, что r представляет внутреннее сопротивление гальванометра.)
Гальванометр как амперметр
Тот же гальванометр можно превратить в амперметр, поместив его параллельно с небольшим сопротивлением R , часто называемое шунтовым сопротивлением , как показано на рисунке 5. Поскольку шунтирующее сопротивление мало, большая часть тока проходит через него, что позволяет амперметру измерять токи намного большие, чем те, которые производят полное отклонение гальванометр. Предположим, например, что нужен амперметр, дающий полное отклонение на 1,0 А, и содержащий такой же 25-омный гальванометр с его чувствительностью 50 мкА. Так как R и r включены параллельно, напряжение на них одинаковое. Эти 9{-3}\text{ }\Omega\\[/latex].
Рис. 5. Небольшое шунтирующее сопротивление R , помещенное параллельно с гальванометром G, дает амперметр, отклонение на полную шкалу которого зависит от выбора R .
Чем больше измеряемый ток, тем меньше R должно быть. Большая часть тока ( I ), протекающего через счетчик, шунтируется через R для защиты гальванометра. (Обратите внимание, что r представляет собой внутреннее сопротивление гальванометра.) Амперметры также могут иметь несколько шкал для большей гибкости в применении. Различные масштабы достигаются включением различных шунтирующих сопротивлений параллельно гальванометру — чем больше максимальный измеряемый ток, тем меньше должно быть шунтирующее сопротивление.
Проведение измерений изменяет схему
Когда вы используете вольтметр или амперметр, вы подключаете другой резистор к существующей цепи и, таким образом, изменяете схему. В идеале вольтметры и амперметры не оказывают заметного влияния на цепь, но полезно изучить обстоятельства, при которых они влияют или не влияют. Во-первых, рассмотрим вольтметр, который всегда ставится параллельно измеряемому устройству. Через вольтметр протекает очень небольшой ток, если его сопротивление на несколько порядков больше, чем сопротивление устройства, и поэтому на цепь не оказывается заметного влияния.
(См. рис. 6(а).) (Большое сопротивление, соединенное параллельно с малым, имеет суммарное сопротивление, практически равное малому.) Если, однако, сопротивление вольтметра сравнимо с сопротивлением измеряемого устройства, то два параллельно имеют меньшее сопротивление, заметно влияя на цепь. (См. рис. 6(b).) Напряжение на устройстве не такое, как если бы вольтметр не был включен в цепь.
Рис. 6. (a) Вольтметр, сопротивление которого значительно превышает сопротивление устройства (RVoltmeter>>R), к которому он подключен параллельно, создает параллельное сопротивление, практически такое же, как и устройство, и не оказывает заметного влияния на измеряемую цепь. (b) Здесь вольтметр имеет то же сопротивление, что и устройство (RVoltmeter ≅ R), так что параллельное сопротивление составляет половину того, что оно имеет, когда вольтметр не подключен. Это пример существенного изменения схемы, которого следует избегать.
Амперметр включен последовательно в измеряемую ветвь цепи, так что его сопротивление добавляется к этой ветви.
Обычно сопротивление амперметра очень мало по сравнению с сопротивлениями устройств в цепи, поэтому лишнее сопротивление незначительно. (См. рис. 7(а).) Однако, если используются очень малые сопротивления нагрузки или если сопротивление амперметра не такое низкое, как должно быть, то общее последовательное сопротивление будет значительно больше, а ток в ответвлении составит измеряемое уменьшается. (См. рис. 7(b).) При неправильном подключении амперметра может возникнуть практическая проблема. Если бы он был подключен параллельно резистору для измерения тока в нем, вы могли бы повредить счетчик; низкое сопротивление амперметра позволило бы большей части тока в цепи проходить через гальванометр, и этот ток был бы больше, поскольку эффективное сопротивление меньше.
Рис. 7. (a) Обычно амперметр имеет настолько малое сопротивление, что общее последовательное сопротивление в измеряемой ветви не увеличивается заметно. Схема практически не изменилась по сравнению с отсутствием амперметра.
(b) Здесь сопротивление амперметра такое же, как сопротивление ответвления, так что общее сопротивление удваивается, а ток вдвое меньше, чем без амперметра. Этого значительного изменения схемы следует избегать.
Одним из решений проблемы помех вольтметров и амперметров в измеряемых цепях является использование гальванометров с большей чувствительностью. Это позволяет создавать вольтметры с большим сопротивлением и амперметры с меньшим сопротивлением, чем при использовании менее чувствительных гальванометров. Существуют практические пределы чувствительности гальванометра, но можно получить аналоговые измерители, которые делают измерения с точностью до нескольких процентов. Обратите внимание, что неточность возникает из-за изменения схемы, а не из-за неисправности счетчика.
Connections: Limits to Knowledge Выполнение измерения изменяет измеряемую систему таким образом, что возникает неопределенность в измерении. Для макроскопических систем, таких как схемы, обсуждаемые в этом модуле, изменение обычно можно сделать пренебрежимо малым, но полностью устранить его нельзя.
Для субмикроскопических систем, таких как атомы, ядра и более мелкие частицы, измерение изменяет систему таким образом, что ее нельзя сделать произвольно малой. Это фактически ограничивает знание системы — даже ограничивает то, что природа может знать о себе. Мы увидим глубокие последствия этого, когда принцип неопределенности Гейзенберга будет обсуждаться в модулях по квантовой механике.
Существует еще один метод измерения, основанный на полном отсутствии тока и, следовательно, на полном отсутствии изменения схемы. Они называются нулевыми измерениями и являются темой нулевых измерений. Цифровые счетчики, в которых используется твердотельная электроника и нулевые измерения, могут достигать точности в одну часть на 10 6 .
Проверьте свое понимание
Цифровые счетчики способны обнаруживать меньшие токи, чем аналоговые счетчики, использующие гальванометры. Как это объясняет их способность измерять напряжение и ток более точно, чем аналоговые измерители?
Решение Поскольку цифровые счетчики потребляют меньше тока, чем аналоговые счетчики, они меньше изменяют схему, чем аналоговые счетчики.
Их сопротивление в качестве вольтметра может быть намного больше, чем у аналогового измерителя, а их сопротивление в качестве амперметра может быть намного меньше, чем у аналогового измерителя. Обратитесь к рисунку 2 и рисунку 3 и их обсуждению в тексте.
Стимулируйте нейрон и следите за тем, что происходит. Делайте паузы, перематывайте назад и двигайтесь вперед во времени, чтобы наблюдать за движением ионов через мембрану нейрона.
Нажмите, чтобы загрузить симуляцию. Запуск с использованием Java.
Резюме раздела
- Вольтметры измеряют напряжение, а амперметры измеряют ток.
- Вольтметр подключается параллельно источнику напряжения для получения полного напряжения и должен иметь большое сопротивление, чтобы ограничить его влияние на цепь.
- Амперметр включен последовательно, чтобы получить полный ток, протекающий через ветвь, и должен иметь небольшое сопротивление, чтобы ограничить его влияние на цепь.
- Оба могут быть основаны на комбинации резистора и гальванометра, устройства, которое дает аналоговое считывание тока.
- Стандартные вольтметры и амперметры изменяют измеряемую цепь и, таким образом, имеют ограниченную точность.
Концептуальные вопросы
1. Почему нельзя подключать амперметр непосредственно к источнику напряжения, как показано на рис. 9? (Обратите внимание, что буква E на рисунке означает ЭДС.)
Рисунок 9.
2. Предположим, вы используете мультиметр (предназначенный для измерения диапазона напряжений, токов и сопротивлений) для измерения тока в цепи и случайно оставили его в режиме вольтметра. Какое влияние счетчик окажет на цепь? Что произойдет, если вы измеряете напряжение, но случайно переведете мультиметр в режим амперметра?
3. Укажите точки, к которым можно было бы подключить вольтметр для измерения следующих разностей потенциалов на рисунке 10: (а) разность потенциалов источника напряжения; (b) разность потенциалов на R 1 ; (c) через R 2 ; (d) через R 3 ; (e) между R 2 и R 3 .
Обратите внимание, что может быть более одного ответа на каждую часть.
Рисунок 10.
4. Чтобы измерить токи на рисунке 10, вы должны заменить провод между двумя точками амперметром. Укажите точки, между которыми вы поместите амперметр для измерения следующих параметров: (а) полный ток; (б) ток, протекающий через R 1 ; (c) через R 2 ; (d) через R 3 . Обратите внимание, что может быть более одного ответа на каждую часть.
Задачи и упражнения
1. Какова чувствительность гальванометра (т. е. какой ток дает полное отклонение) внутри вольтметра, имеющего сопротивление 1,00 МОм на шкале 30,0 В?
2. Какова чувствительность гальванометра (то есть какой ток дает полное отклонение) внутри вольтметра, имеющего сопротивление 25,0 кОм на шкале 100 В?
3. Найдите сопротивление, которое необходимо включить последовательно с гальванометром на 25,0 Ом с чувствительностью 50,0 мкА (такой же, как рассмотренный в тексте), чтобы его можно было использовать в качестве вольтметра с 0,100 В.
полномасштабное чтение.
4. Найдите сопротивление, которое необходимо включить последовательно с гальванометром 25,0 Ом с чувствительностью 50,0 мкА (такой же, как рассмотренный в тексте), чтобы его можно было использовать в качестве вольтметра с напряжением 3000 В. полномасштабное чтение. Включите принципиальную схему с вашим решением.
5. Найдите сопротивление, которое необходимо подключить параллельно гальванометру 25,0 Ом с чувствительностью 50,0 мкА (такой же, как рассмотренный в тексте), чтобы его можно было использовать в качестве амперметра с током 10,0 А. полномасштабное чтение. Включите принципиальную схему с вашим решением.
6. Найдите сопротивление, которое необходимо подключить параллельно гальванометру 25,0 Ом с чувствительностью 50,0 мкА (такой же, как рассмотренный в тексте), чтобы его можно было использовать в качестве амперметра с током 300 мА. полномасштабное чтение.
7. Найдите сопротивление, которое необходимо включить последовательно с гальванометром сопротивлением 10,0 Ом с чувствительностью 100 мкА, чтобы его можно было использовать в качестве вольтметра с: (a) полным показанием 300 В, и ( б) показание полной шкалы 0,300 В.
8. Найдите сопротивление, которое необходимо подключить параллельно гальванометру с сопротивлением 10,0 Ом и чувствительностью 100 мкА, чтобы его можно было использовать в качестве амперметра с: (a) полным показанием 20,0 А, и ( б) 100-мА полное показание.
9. Предположим, вы измеряете напряжение на клеммах щелочного элемента на 1,585 В, имеющего внутреннее сопротивление 0,100 Ом, приложив к его клеммам вольтметр на 1,00 кОм. (См. рис. 11.) а) Какой ток течет? (b) Найдите напряжение на клеммах. в) Чтобы увидеть, насколько близко измеренное напряжение на клеммах к ЭДС, рассчитайте их отношение.
Рисунок 11.
10. Предположим, вы измеряете напряжение на клеммах литиевого элемента на 3,200 В, имеющего внутреннее сопротивление 5,00 Ом, приложив к его клеммам вольтметр на 1,00 кОм. а) Какой ток течет? (b) Найдите напряжение на клеммах. в) Чтобы увидеть, насколько близко измеренное напряжение на клеммах к ЭДС, рассчитайте их отношение.
11. Некоторый амперметр имеет сопротивление 5,00 × 10 −5 Ом по шкале 3,00 А и содержит гальванометр на 10,0 Ом.
Какова чувствительность гальванометра?
12. Вольтметр на 1,00 МОм включен в цепь параллельно резистору на 75,0 кОм. а) Нарисуйте схему соединения. б) Чему равно сопротивление комбинации? (c) Если напряжение на комбинации останется таким же, как и на одном резисторе 75,0 кОм, на сколько процентов увеличится ток? (d) Если ток через комбинацию остается таким же, как и через один резистор 75,0 кОм, на сколько процентов уменьшится напряжение? (e) Являются ли существенными изменения, обнаруженные в частях (c) и (d)? Обсуждать.
13. Амперметр на 0,0200 Ом включен в цепь последовательно с резистором на 10,00 Ом. а) Нарисуйте схему соединения. (b) Рассчитайте сопротивление комбинации. (c) Если напряжение остается таким же на комбинации, как и на одном резисторе 10,00 Ом, на сколько процентов уменьшится ток? (d) Если ток через комбинацию остается таким же, как и через один резистор 10,00 Ом, на сколько процентов увеличится напряжение? (e) Являются ли существенными изменения, обнаруженные в частях (c) и (d)? Обсуждать.
14. Необоснованные результаты Предположим, у вас есть гальванометр с сопротивлением 40,0 Ом и чувствительностью 25,0 мкА. а) Какое сопротивление вы бы включили с ним последовательно, чтобы его можно было использовать в качестве вольтметра с полным отклонением 0,500 мВ? б) Что неразумного в этом результате? (c) Какие предположения ответственны?
15. Необоснованные результаты (a) Какое сопротивление вы бы подключили параллельно гальванометру на 40,0 Ом с чувствительностью 25,0 мкА, чтобы его можно было использовать в качестве амперметра с полным отклонением 10,0 мкА? ? б) Что неразумного в этом результате? (c) Какие предположения ответственны?
Глоссарий
- вольтметр:
- прибор для измерения напряжения
- амперметр:
- прибор для измерения силы тока
- аналоговый счетчик:
- измерительный прибор, дающий показания в виде движения стрелки по маркированному калибру
- цифровой счетчик:
- измерительный прибор, дающий показания в цифровой форме
- гальванометр:
- аналоговое измерительное устройство, обозначенное буквой G, которое измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на проводник с током
- чувствительность по току:
- максимальный ток, который может считывать гальванометр
- полное отклонение:
- максимальное отклонение стрелки гальванометра, также известное как токовая чувствительность; гальванометр с полным отклонением 50 мкА имеет максимальное отклонение своей стрелки при протекании через нее тока 50 мкА
- Шунтовое сопротивление:
- маленькое сопротивление R , помещенное параллельно с гальванометром G для получения амперметра; чем больше измеряемый ток, тем меньше должно быть R ; большая часть тока, протекающего через счетчик, шунтируется через R для защиты гальванометра
Избранные решения задач и упражнений
1.
