Возникновение опасность шагового напряжения. Шаговое напряжение: опасность и меры защиты при работе с электричеством

Что такое шаговое напряжение и почему оно опасно. Как возникает шаговое напряжение при повреждении электрических сетей. Какие правила безопасности необходимо соблюдать в зоне шагового напряжения. Как правильно покинуть опасную зону без риска для жизни.

Что такое шаговое напряжение и почему оно представляет опасность

Шаговое напряжение — это разность потенциалов между двумя точками на поверхности земли, находящимися на расстоянии шага человека (около 0,8 м). Оно возникает при растекании тока в земле от упавшего на землю провода или поврежденного электрооборудования.

Почему шаговое напряжение опасно для человека? При нахождении в зоне шагового напряжения через тело человека может протекать опасный для жизни ток. Чем шире шаг, тем больше разность потенциалов между ногами и тем больше ток, проходящий через тело.

Причины возникновения шагового напряжения

Основные причины появления шагового напряжения:

• Обрыв и падение на землю провода линии электропередачи
• Пробой изоляции электрооборудования на корпус
• Удар молнии в землю или заземленные конструкции
• Неисправность системы заземления электроустановок

При этом ток растекается по поверхности земли, создавая разность потенциалов между точками, удаленными друг от друга.

Зона действия шагового напряжения

Как далеко распространяется зона шагового напряжения? Опасная зона может достигать нескольких метров от места замыкания на землю. Наиболее высокие значения наблюдаются вблизи точки контакта провода с землей и уменьшаются по мере удаления от нее.

Размер опасной зоны зависит от следующих факторов:

• Величина тока замыкания на землю
• Удельное электрическое сопротивление грунта
• Влажность почвы
• Наличие подземных металлических коммуникаций

Правила безопасного поведения в зоне шагового напряжения

При обнаружении оборванного провода или возникновении аварийной ситуации необходимо соблюдать следующие правила:

1. Не приближаться к месту замыкания на расстояние менее 8-10 метров
2. Покинуть опасную зону мелкими шажками, не отрывая ног от земли
3. Не касаться окружающих металлических предметов
4. Предупредить об опасности других людей
5. Вызвать аварийную службу

Как правильно покинуть зону шагового напряжения

Чтобы безопасно выйти из опасной зоны, необходимо:

• Соединить ступни ног вместе
• Не отрывая ног от земли, двигаться мелкими шажками
• Держать руки скрещенными на груди
• Удаляться от места замыкания на землю в сторону, противоположную точке падения провода

Такой способ передвижения позволяет свести к минимуму разность потенциалов между ногами и уменьшить протекающий через тело ток.

Средства защиты от шагового напряжения

Для защиты работников от шагового напряжения применяются:

• Диэлектрические боты, калоши, коврики
• Изолирующие подставки
• Выравнивание потенциалов в рабочей зоне
• Контурное заземление оборудования
• Защитное отключение при замыканиях на землю

Использование этих средств позволяет существенно снизить риск поражения электрическим током при нахождении в зоне шагового напряжения.

Первая помощь при поражении шаговым напряжением

Если человек попал под воздействие шагового напряжения, необходимо:

1. Освободить пострадавшего от действия тока, соблюдая меры безопасности
2. Вызвать скорую помощь
3. При отсутствии сознания — проверить дыхание и пульс
4. При необходимости начать сердечно-легочную реанимацию
5. При наличии ожогов — охладить пораженные участки холодной водой
6. Обеспечить покой до прибытия врачей

Правильные и своевременные действия могут спасти жизнь пострадавшему от шагового напряжения.

Профилактика поражения шаговым напряжением

Для предотвращения несчастных случаев, связанных с шаговым напряжением, необходимо:

• Регулярно проводить осмотры и испытания электроустановок
• Своевременно выявлять и устранять повреждения изоляции
• Применять защитное заземление и зануление оборудования
• Оборудовать электроустановки устройствами защитного отключения
• Проводить обучение персонала правилам электробезопасности

Комплексный подход к обеспечению безопасности позволяет минимизировать риски поражения электрическим током, в том числе от шагового напряжения.

Заключение

Шаговое напряжение представляет серьезную опасность при повреждениях электрических сетей и оборудования. Знание причин его возникновения, правил поведения в опасной зоне и мер защиты позволяет избежать тяжелых последствий. Строгое соблюдение требований электробезопасности — залог сохранения жизни и здоровья при работе с электроустановками.

Шаговое напряжение: что такое и чем оно опасно?

Шаговое напряжение — это напряжение, возникающее в результате изменения объема потока электрических зарядов в определенной системе. Оно может быть использовано для преобразования электрической энергии из одной формы в другую.

Все знают, что электрический ток невидим. Его можно увидеть разве что в аварийной ситуации, спровоцировавшей возникновение электрической дуги. Когда находящийся под напряжением провод касается земли, электрическая дуга не возникает. Тут происходит другая ситуация: вокруг места касания провода земли будет наблюдаться высокое напряжение. Оно несет опасность для человека, находящегося на расстоянии шага.

Почему возникает шаговое напряжение?

Причин, которые могут спровоцировать возникновения шагового напряжения, может быть несколько. Наиболее частая из них – это обрыв провода электропередач. При попадании его на землю, являющуюся замечательным проводником, а этом месте образуется опасная зона, где и возникает напряжение шага. Избежать опасности можно не приближаясь к зоне на расстояние менее 8 метров, а также на расстояние одного метра от заземлителя.

Похожая ситуация возникает при попадании молнии в молниеотвод, соединённый с электроустановкой. Зона под напряжением возникает между токопроводящими элементами установки и землёй.

Для предотвращения опасности попадания в область шагового напряжения рекомендуется устанавливать устройство защитного отключения или разрабатывать систему заземления и контроля потенциалов.

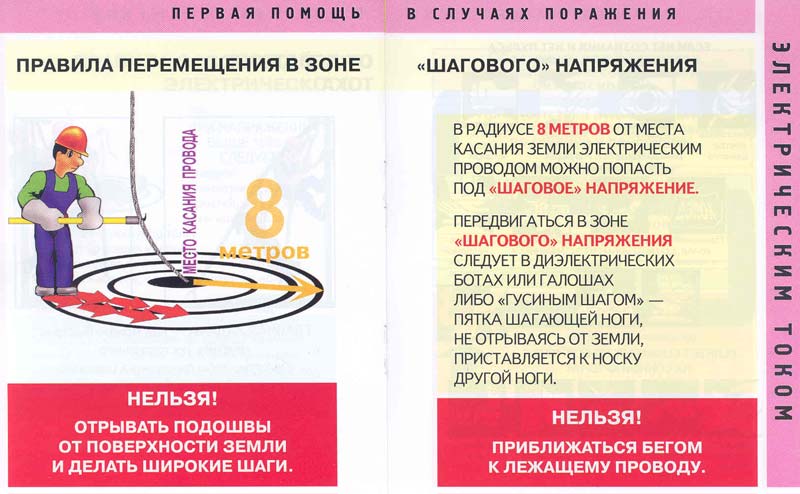

Основные правила перемещения в зоне шагового напряжения:

• Не пересекайте зону шагового напряжения без предварительного проведения электрофизических измерений, обследования и предупреждения.
• Используйте защитные средства при перемещении по зоне шагового напряжения.
• При перемещении по зоне шагового напряжения должны быть применены меры предосторожности.
• Не пересекайте зону шагового напряжения без присмотра и надлежащей подготовки.
• Не пересекайте зону шагового напряжения, если она не освещена достаточно хорошо.
• Не пересекайте зону шагового напряжения без предварительного осмотра и проверки оборудования.
• При перемещении по зоне шагового напряжения должны быть приняты правильные меры безопасности.

Как возникает шаговое напряжение?

Шаговое напряжение возникает в результате процесса преобразования электрической энергии из постоянного источника напряжения в постоянное напряжение с помощью преобразователя частоты. Этот процесс преобразования включает в себя изменение напряжения с постоянной частотой.

Также шаговое напряжение возникает, когда постоянное напряжение применяется к двум параллельным электрическим конденсаторам. Конденсаторы накапливают электрическую энергию и постепенно выделяют ее в сеть. Это происходит путем периодического изменения напряжения между двумя конденсаторами.

В чем опасность шагового напряжения?

Шаговое напряжение может привести к повреждению или поломке компьютерного оборудования, так как оно может превышать допустимую мощность питания. Также могут возникнуть проблемы с батареями и другими устройствами, подключенными к компьютеру.

Шаговое напряжение представляет собой особую опасность, поскольку оно может привести к повреждению или сгоранию электрических компонентов, используемых в устройстве. Также шаговое напряжение может привести к повреждению или отказу других видов электронного оборудования, таких как приборы, моторы и другие.

Электробезопасность

1. Самое главное правило – помнить, что безопасного электричества не бывает! Разумеется, можно не опасаться игрушек, работающих на батарейках, в них напряжение составляет всего 12 вольт. Но в быту наибольшее распространение получило электричество напряжением 220 — 380 вольт.

2. Если вы не специалист, нельзя самостоятельно производить ремонт электропроводки и бытовых приборов, включенных в сеть, открывать задние крышки телевизоров и радиоприемников, устанавливать звонки, выключатели и штепсельные розетки. Это должен делать специалист-электрик!

3. Нельзя пользоваться выключателями, штепсельными розетками, вилками, кнопками звонков с разбитыми крышками, а также бытовыми приборами с поврежденными, обуглившимися и перекрученными шнурами.

Это очень опасно! Никогда не тяните вилку из розетки за провод и не пользуйтесь вилками, которые не подходят к розеткам.

4. Правило старо как мир, но почему-то многие им пренебрегают: не беритесь за провода электроприборов мокрыми руками и не пользуйтесь электроприборами в ванной комнате. Запомните также, что в случае пожара ни в коем случае нельзя тушить находящиеся под напряжением приборы водой.

5. Если вы, прикоснувшись к корпусу электроприбора, трубам и кранам водопровода, газа, отопления, ванне и другим металлическим предметам почувствуете «покалывание» или вас «затрясет», то это значит, что этот предмет находится под напряжением в результате какого-то повреждения электрической сети. Это сигнал серьезной опасности!

6. Большую опасность представляют оборванный провод линии электропередачи, лежащий на земле или бетонном полу. Проходя по участку вокруг провода, человек может оказаться под «шаговым напряжением». Под действием тока в ногах возникают судороги, человек падает, и цепь тока замыкается вдоль его тела через дыхательные мышцы и сердце. Поэтому, увидев оборванный провод, лежащий на земле, ни в коем случае не приближайтесь к нему на расстояние ближе 8 метров (20 шагов). Если вы все-таки попали в зону «шагового напряжения» нельзя отрывать подошвы от поверхности земли. Передвигаться следует в сторону удаления от провода «гусиным шагом» – пятка шагающей ноги, не отрываясь от земли, приставляется к носку другой ноги.

7. Большую опасность представляют провода воздушных линий, расположенные в кроне деревьев или кустарников. Не прикасайтесь к таким деревьям и не раскачивайте их, особенно в сырую погоду! Многие полагают, что дерево – диэлектрик — не проводит ток, но, грубо говоря, на листве дерева есть капли воды, а вода является проводником электричества.

Кроме того, очень опасно удить рыбу под линиями электропередач. Углепластиковые удилища тоже проводят ток, который может возникнуть в случае касания проводов. Не играйте рядом с линиями электропередачи, не разжигайте под ними костры, не складывайте рядом дрова, солому и другие легковоспламеняющиеся предметы!

8. Первое, что нужно сделать при поражении человека током – это устранить его источник, при этом обеспечив собственную безопасность. Нужно отключить электричество. Если человек прикоснулся к оголенному проводу, нужно неметаллической палкой отодвинуть провод от пострадавшего, либо перерубить провод топором с деревянной ручкой, либо обмотать руку сухой тканью и оттащить пострадавшего за одежду.

9. Если дыхание и пульс отсутствуют, сделайте искусственное дыхание. Если дыхание есть, но нет сознания, нужно перевернуть пострадавшего на бок и вызывать скорую помощь. На ладонях человека, который прикоснулся к проводу, остаются электрические ожоги – их всегда два – места входы и выхода. Место ожога нужно охладить под холодной водой в течение не менее 15 минут, затем наложить чистую тканевую повязку. Обрабатывать антисептиком ожоги не нужно!

Первое, что необходимо сделать при поражении электрическим током – вызвать службу спасения.

Расширенный список телефонов для вызова экстренных служб с МТС, МЕГАФОН, БИЛАЙН, и других операторов сотовой связи (телефоны вызова этих служб действительны для всех регионов РФ)

Помните! Вызов экстренных служб бесплатен.

Службы городской экстренной помощи (вызов с городского телефона):

101 (01)- Пожарная охрана и спасатели
102 (02)- Милиция
103 (03)- Скорая помощь
104 (04)- Аварийная служба газовой сети

Службы экстренной помощи (вызов с мобильного (сотового) телефона): Вызов экстренных служб через номер 112

Для экстренного вызова специальных служб также работает номер 112.
На русском и английском языках.

Вызов с номера экстренного вызова 112 возможен:

• при отсутствии денежных средств на вашем счету,
• при заблокированной SIM-карте,
• при отсутствии SIM-карты телефона,

Звонок в экстренные службы является бесплатным.

Если Ваш мобильный аппарат не поддерживает набор номеров, состоящих из двух цифр, при

звонках в экстренные службы после номера службы необходимо набирать знак *

01* — Вызов пожарной охраны и спасателей
02* — Вызов милиции
03* — Вызов скорой помощи
04* — Вызов аварийной службы газа

Расширенный список телефонов для вызова экстренных служб с МТС, МЕГАФОН, БИЛАЙН, и других операторов сотовой связи. Телефоны вызова этих служб действительны для всех регионов РФ.

Вызов экстренных служб с мобильных телефонов МТС

010 — Вызов пожарной охраны и спасателей
020 — Вызов милиции
030 — Вызов скорой помощи
040 — Вызов аварийной службы газа

Вызов экстренных служб с телефонов МЕГАФОН

010 — Вызов пожарной охраны и спасателей
020 — Вызов милиции
030 — Вызов скорой помощи
040 — Вызов аварийной газовой службы

Вызов экстренных служб с сотовых телефонов Билайн

001 — Вызов пожарной и спасателей
002 — Вызов милиции
003 — Вызов скорой медицинской помощи
004 — Вызов аварийной газовой службы

Вызов экстренных служб с сотовых телефонов Скай-Линк

901 — Спасатели и Пожарная охрана
902 — Милиция
903 — Скорая помощь
904 — Служба газа

Вызов экстренных служб с мобильных телефонов TELE2

010 — Вызов пожарной охраны и спасателей
020 — Вызов милиции
030 — Вызов скорой помощи
040 — Вызов аварийной газовой службы

Понимание потенциальной безопасности шага и прикосновения

Безопасность должна быть наивысшим приоритетом на любой рабочей площадке. Это особенно верно, когда ваш проект связан с работой с высоким напряжением, например, со строительством опор ЛЭП и линий электропередач. Несмотря на то, что защите тех, кто работает непосредственно на линиях, уделяется много внимания — и это заслуженно — рабочие на местах также сталкиваются со значительным риском, когда не принимаются надлежащие меры предосторожности. Если поверхность оказывается под напряжением из-за неисправности или обрыва линии, результаты могут быть разрушительными. Члены экипажа могут быть серьезно ранены или даже убиты внезапным ударом током. Вот почему так важно, чтобы подрядчики понимали два основных принципа, лежащих в основе этой опасности: потенциал шага и потенциал касания. Знание того, что они означают и как защитить себя от них, может быть разницей между жизнью и смертью.

Что такое потенциал шага и касания?

Когда сильноточные замыкания связаны с землей, на уровне земли может существовать опасный уровень напряжения. Ток, протекающий через сопротивление любого типа, приводит к падению напряжения. Это означает, что даже заземленные объекты, такие как транспортные средства, столбы или обесточенные линии электропередач, могут иметь замыкание на землю. Любой, кто может стоять рядом с этими объектами или прикасаться к ним, может подвергнуться воздействию чрезвычайно опасного электрического тока. Шаговый и сенсорный потенциал относятся к рискам, связанным с этими состояниями.

Что такое ступенчатый потенциал?

Это разница в напряжении между заземленным объектом, на который подается напряжение, и ногами человека, стоящего рядом с ним. Сумма, которой может подвергнуться человек, зависит от его или ее близости к источнику. Это связано с тем, что падение напряжения является нелинейным и рассеивается по мере удаления от точки входа тока в землю. В зависимости от состояния почвы количество должно быть сокращено вдвое примерно на каждые три фута человека от точки входа.

Что такое сенсорный потенциал?

Когда этот термин используется, он относится к разнице между напряжением находящегося под напряжением объекта и земли. В качестве альтернативы его также можно использовать для описания разницы между рукой человека, касающегося объекта, и его или ее ногами. Одним из наиболее важных моментов, которые следует учитывать в связи с этим явлением, является то, что человек потенциально может подвергнуться воздействию полной энергии через объект, даже если он заземлен в точке, удаленной от того места, где он или она прикасается к нему.

Смягчение опасностей

Теперь, когда вы понимаете потенциал катастрофы, которую эти концепции несут с вашим проектом, пришло время серьезно подумать о шагах и затронуть потенциальную безопасность. Хотя риски очень реальны и очень серьезны, есть некоторые шаги, которые вы можете предпринять, чтобы уменьшить их беспокойство.

Одной из лучших и самых простых форм защиты от шагового и сенсорного потенциала является простое ограничение доступа к сайту. Наличие членов экипажа, которые не принимают непосредственного участия в работе, без необходимости проезжают через этот район, только увеличивает вероятность такого инцидента. Именно здесь вступает в игру понимание принципов ступенчатого потенциала, потому что они могут помочь вам установить периметр вокруг передающих структур, который защитит рабочих от воздействия опасного напряжения.

Использование средств индивидуальной защиты, изолирующих рабочих, является еще одним важным шагом, который вам необходимо предпринять каждый раз, когда ваш персонал работает с электричеством. Сюда входят резиновые перчатки и утепленная обувь или ботинки. Убедитесь, что вы проверили рейтинг сопротивления вашего снаряжения и убедитесь, что оно обеспечивает достаточную защиту в данной ситуации.

Другая эффективная стратегия — обращать внимание на условия на месте. Добавление слоя щебня обеспечивает дополнительную изоляцию и снижает величину тока, который может протекать между чьим-то телом и землей. Удаление сорняков и другой тяжелой растительности также имеет значение, потому что растения могут получать энергию и могут проводить электричество в любого, кто вступает с ними в контакт.

Создание эквипотенциальной зоны (ЭПЗ) — это еще один способ гарантировать, что любые внезапные неисправности могут быть безопасно отведены от людей. Это может быть достигнуто за счет использования заземляющих решеток EPZ, таких как те, которые производит ЯК МАТ.

Полный ресурс по безопасности на рабочем месте

Обеспечение безопасности всех на работе имеет первостепенное значение, независимо от того, что вы делаете. Защита от поражения электрическим током — это лишь одно из многих решений, которые предлагает YAK MAT для обеспечения безопасности и доступа на стройплощадку. Чтобы узнать больше о том, что мы можем сделать для вас, свяжитесь с нами сегодня.

Что такое потенциал шага и касания? И как можно снизить риск
