Вс337. Транзистор BC337: характеристики, применение, аналоги и особенности

Каковы основные характеристики транзистора BC337. Где применяется этот полупроводниковый прибор. Какие существуют аналоги BC337. Как правильно подключать и использовать транзистор BC337 в схемах.

Основные характеристики транзистора BC337

BC337 — это биполярный кремниевый транзистор структуры n-p-n средней мощности. Рассмотрим его ключевые параметры:

• Максимальное напряжение коллектор-эмиттер: 45 В
• Максимальный ток коллектора: 800 мА
• Максимальная рассеиваемая мощность: 625 мВт
• Коэффициент усиления по току (hFE): от 100 до 630
• Граничная частота: до 100 МГц
• Корпус: TO-92 или аналогичный

Транзистор BC337 относится к высокочастотным полупроводниковым приборам средней мощности. Его характеристики позволяют использовать его в широком спектре электронных устройств.

Области применения транзистора BC337

Благодаря своим параметрам, BC337 находит применение во многих схемах:

• Усилители низкой частоты малой и средней мощности
• Импульсные схемы
• Преобразователи напряжения

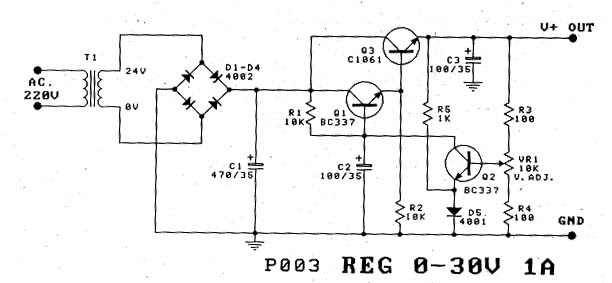

• Стабилизаторы напряжения
• Схемы управления нагрузкой (реле, светодиоды и т.д.)
• Генераторы колебаний

Высокий коэффициент усиления делает BC337 хорошим выбором для предварительных каскадов усиления. А достаточно высокое допустимое напряжение коллектор-эмиттер позволяет использовать его для коммутации нагрузок, питающихся от напряжения 24-30 В.

Цоколевка и корпус транзистора BC337

BC337 выпускается в пластиковом корпусе TO-92 или его аналогах (SOT-54, TO-226). Расположение выводов стандартное для таких корпусов:

• 1 — коллектор
• 2 — база
• 3 — эмиттер

При взгляде на плоскую часть корпуса выводы расположены слева направо в указанном порядке. Однако важно помнить, что некоторые производители могут использовать другое расположение выводов. Поэтому всегда следует сверяться с документацией на конкретный экземпляр транзистора.

Аналоги транзистора BC337

BC337 имеет множество аналогов с похожими характеристиками:

• Зарубежные: BC184, 2N4401, MPSA06
• Отечественные: КТ660А, КТ3102Б, КТ928

При замене BC337 на аналог важно сравнить их основные параметры:

1. Максимальное напряжение коллектор-эмиттер
2. Максимальный ток коллектора
3. Коэффициент усиления по току
4. Граничная частота
5. Максимальная рассеиваемая мощность

Также следует учитывать особенности конкретной схемы, в которой используется транзистор. В некоторых случаях даже незначительные отличия параметров могут оказаться критичными.

Особенности использования BC337 в электронных схемах

При работе с BC337 следует учитывать несколько важных моментов:

• Не превышать максимально допустимые параметры, указанные в документации
• Обеспечить достаточный теплоотвод при работе на мощностях, близких к максимальной
• Учитывать разброс параметров у разных экземпляров транзистора
• При работе на высоких частотах минимизировать длину проводников
• Использовать защитные диоды при коммутации индуктивной нагрузки

Соблюдение этих правил поможет обеспечить надежную и долговременную работу устройств с применением BC337.

Выбор режима работы транзистора BC337

BC337 может работать в нескольких основных режимах:

• Активный режим — используется в усилительных каскадах
• Режим насыщения — применяется в ключевых схемах
• Режим отсечки — также используется в ключевых схемах

Выбор режима зависит от назначения схемы. В усилителях транзистор работает в активном режиме, обеспечивая линейное усиление сигнала. В ключевых схемах BC337 переводится из режима отсечки в режим насыщения и обратно, что позволяет эффективно управлять нагрузкой.

Для каждого режима существуют оптимальные рабочие точки, обеспечивающие наилучшие характеристики. Их выбор производится с учетом параметров конкретного экземпляра транзистора и требований к схеме.

Измерение параметров и проверка исправности BC337

Для оценки состояния транзистора BC337 можно провести несколько простых тестов:

1. Проверка p-n переходов мультиметром в режиме «диод»
2. Измерение коэффициента усиления по току
3. Проверка остаточного напряжения коллектор-эмиттер в режиме насыщения
4. Измерение тока утечки коллектора

Эти тесты позволяют выявить большинство распространенных неисправностей транзистора. Однако для полной проверки всех параметров потребуется специализированное оборудование.

При работе с чувствительными приборами важно помнить о мерах защиты от статического электричества, которое может повредить транзистор.

Как измерить коэффициент усиления BC337?

Коэффициент усиления по току (hFE) — один из важнейших параметров транзистора. Для его измерения можно использовать следующую методику:

1. Подключите коллектор через резистор 1-10 кОм к источнику питания 5-9 В
2. Подключите эмиттер к общему проводу
3. Подайте на базу ток 0.1-1 мА через резистор
4. Измерьте ток коллектора
5. Разделите ток коллектора на ток базы — это и будет hFE

Многие современные мультиметры имеют встроенную функцию измерения hFE, что значительно упрощает процесс.

Особенности монтажа и пайки BC337

При монтаже транзистора BC337 следует соблюдать несколько правил:

• Использовать паяльник мощностью не более 25-40 Вт
• Ограничивать время пайки 2-3 секундами
• Применять теплоотвод, зажимая пинцетом вывод между корпусом и местом пайки
• Не допускать механических напряжений на выводах при остывании
• Проверять правильность установки транзистора перед пайкой

Соблюдение этих правил поможет избежать повреждения транзистора во время монтажа и обеспечит надежное соединение.

Как правильно подключить BC337 в схему?

Правильное подключение BC337 критически важно для работы схемы. Основные шаги:

1. Определите назначение каждого вывода транзистора
2. Подключите эмиттер к общему проводу (для схем с общим эмиттером)
3. Соедините коллектор с нагрузкой и источником питания через резистор
4. Подключите базу через ограничительный резистор к источнику управляющего сигнала
5. Проверьте правильность всех соединений перед подачей питания

В некоторых схемах могут потребоваться дополнительные компоненты, например, для температурной стабилизации или защиты от перенапряжений.

BC337 транзистор характеристики, datasheet, аналоги, цоколевка

Характеристики биполярного кремниевого транзистора ВС337 позволяют отнести его к высокочастотным полупроводниковым устройствам средней мощности. Материал кремний, структура n-p-n. Ток коллектора в первых партиях от Philips не превышал 500 мА. Вместе с тем, современные экземпляры других производителей способны выдерживать до 800 мА, с максимальным напряжением до 45 В. Это позволяет безболезненно применять их в управлении разными нагрузками (диодами, лампочками, реле) требующими более 24 В. Высоких коэффициент H_FE, делает возможным использовать их в различных схемах предусиления и в выходных каскадах УНЧ малой мощности.

Содержание

1. Корпус и распиновка
2. Характеристики
3. Максимальные рейтинги
4. Электрические параметры
5. Коэффициент усиления
6. Аналоги и комплементарная пара
7. Производители

Корпус и распиновка

Цоколевка bc337 выглядит следующим образом. Большинство производителей выпускают его в пластмассовой упаковке ТО-92 с гибкими выводами, или её аналогах: SOT54, TO-226. Маркировка цифробуквенная, наносится на лицевой части корпуса по европейской системе Pro Electron. Если смотреть на неё, то первая ножка слева это — коллектор, второй — база, третий — эмиттер.

Несмотря на это, некоторые китайские компании выпускают устройство в тех же корпусах, что указаны выше, но с другой распиновкой. Например, у Foshan Blue Rocket Electronics сначала идет эмиттер, потом база и последним коллектор.

Характеристики

Все характеристики на BC337 приведены в техническом описании (datasheet) на устройство. Наиболее важные значения, находятся в таблицах “максимальные рейтинги” и “электрические параметры”.  Они проверяются производителем при тестировании и выпуске продукции.

Максимальные рейтинги

В максимальных рейтингах отражены предельные эксплуатационные свойства bc337. Превышение этих значений, может привести к выводу устройства из строя. Вот их полный перечень:

• Напряжение между коллектором и эмиттером (при разомкнутой цепи базы) V_CEO не более 45 В;
• Напряжение между коллектором и эмиттером (база соединена с эмиттером) V_CES не более 50 В;
• Напряжение между эмиттером и базой V_EBO не должно превышать 5 В;
• Ток коллектора I_C не должен быть больше 800 мА;
• Максимальная мощность P_C, которую транзистор может рассеять 625 мВт;
• Предельно допустимая температура 150 ^ОС;
• Диапазон рабочих температур T_STG от -55 ^ОС до 150 ^ОС.

Обычно, эти данные приводятся вместе с параметрами на транзистор bc338. У 338 они немного хуже по допустимому напряжению, между выводами коллектор-эммитер (до 30 В). В остальном же, это полная копия рассматриваемого экземпляра, ставшая результатом отбраковки по итогам тестирования на завершающем этапе производства.

Электрические параметры

Ниже приведены электрические характеристики транзистора ВС337. Они  выведены в отдельную таблицу и приводятся совместно с условиями проверки, указанными в отдельном столбце. Все значения проверяются производителем при температуре окружающей среды +25 ^ОС:

Коэффициент усиления

Рассматриваемые изделия делятся на три группы по H_FE:  “-16”, “-25” и “-40”. Эти данные, наносятся на корпус транзистора при маркировке. Обозначение при этом выглядит так: BC337-16, BC337-25, BC337-40. Максимальным коэффициентом усиления по току обладает BC33740 (до 630 H_FE).

Аналоги и комплементарная пара

Существуют зарубежные устройства, которые полностью идентичны ВС337 по своим характеристикам и распиновке: BC184, 2N4401, MPSA06. Российская промышленность также выпускает изделия, которыми его можно заменить: КТ660А, КТ3102Б, КТ928.

Перед заменой транзистора нужно разобраться, в какой схеме и для чего он используется, а также знать режимы его работы и сравнить технические характеристики оригинального и предполагаемого на замену прибора. И только после этого можно решать, подходит он или нет.

В качестве комлементарой пары производители рекомендуют использовать BC327.

Производители

Представляем datasheet на транзистор ВС337 от производителей, наименования которых наиболее часто встречаются на российском рынке радиотоваров: ON Semiconductor, Fairchild Semiconductor, NXP. Иногда можно найти экземпляры и от других известных компаний: Philips, Motorola, KEC (Korea Electronics), UTS (Unisonic Technologies).
