Основные элементы схемы:

• Входной каскад на лампе 6Н1П
• Фазоинвертор на лампе 6Н2П
• Четыре выходных пентода 6П41С, включенных попарно параллельно
• Выходной трансформатор с отводами для подключения нагрузки 4 и 8 Ом

Такая конфигурация позволяет получить выходную мощность до 180 Вт при коэффициенте гармоник менее 1%.

Особенности настройки мостового УМЗЧ

При настройке мостового усилителя необходимо обратить внимание на следующие моменты:

1. Тщательно подобрать пары выходных ламп по анодному току
2. Установить одинаковое смещение на управляющих сетках выходных ламп
3. Добиться идентичности амплитудно-частотных характеристик обоих каналов
4. Настроить фазоинвертор для получения точно противофазных сигналов
5. Проверить симметрию выходного сигнала осциллографом

Правильная настройка обеспечит максимальную выходную мощность при минимальных искажениях.

Преимущества и недостатки мостовых УМЗЧ

Мостовые ламповые усилители имеют как достоинства, так и некоторые недостатки:

Преимущества:

• Высокая выходная мощность
• Отсутствие выходного трансформатора
• Низкий уровень четных гармоник
• Возможность работы на низкоомную нагрузку

Недостатки:

• Сложность схемы
• Необходимость точного подбора элементов
• Повышенное энергопотребление
• Высокая стоимость качественных комплектующих

Тем не менее, при грамотном проектировании и изготовлении мостовые УМЗЧ способны обеспечить великолепное качество звучания.

Применение мостовых УМЗЧ в современной аудиотехнике

Несмотря на развитие транзисторной и цифровой техники, ламповые мостовые усилители по-прежнему находят применение в следующих областях:

• Высококачественные домашние аудиосистемы премиум-класса
• Студийное оборудование для звукозаписи
• Гитарные усилители для профессиональных музыкантов
• Специализированные системы озвучивания помещений

Уникальное «ламповое» звучание в сочетании с высокой мощностью делает такие усилители востребованными среди аудиофилов и профессионалов.

Схема мостового стерео УМЗЧ К. Вайсбейна на лампах 6Н1П, 6П41С (20Вт)

Ниже приведена схема была опубликована в журнале ”Радіоаматор” — схема стереофонического мостового УМЗЧ К. Вайсбейна (РА-3/99). Автор считает, что выходной трансформатор является наиболее критичным компонентом любого высококачественного усилителя звуковой частоты, именно он создает многие виды искажений.

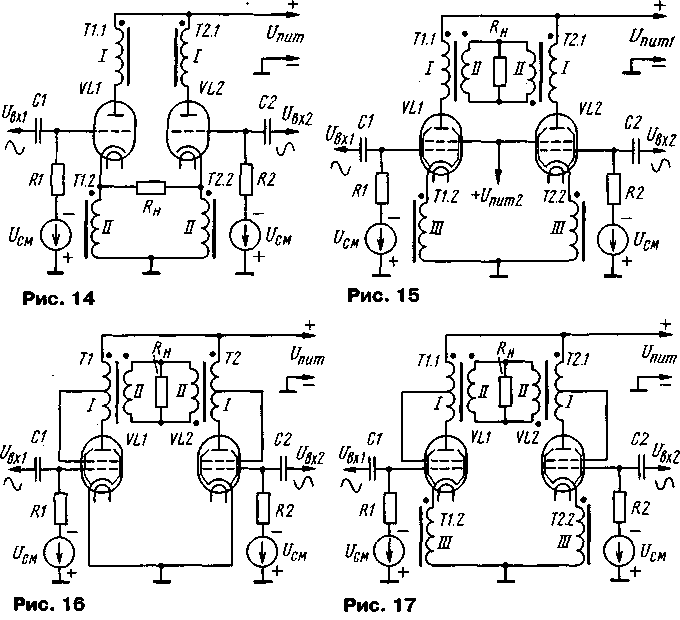

Выходной каскад предлагаемого усилителя построен по схеме последовательно-параллельного двухтактного усилителя (PPP-Push-Pull-РагаІІеІ), предложенного немецким инженером Футтерманом в 1953 г. Каскад представляет собой мост, два плеча которого образованы внутренними сопротивлениями выходных ламп, а два других — сопротивлениями источника анодного питания.

Постоянные составляющие анодных токов ламп протекают через нагрузку в противофазе, поэтому постоянное подмагничивание выходного трансформатора, как и в обычном двухтактном усилителе, отсутствует. Переменные же составляющие анодных токов выходных ламп протекают через нагрузку в фазе, так как на сетки ламп подаются противофазные напряжения.

Если в обычном двухтактном усилителе выходные лампы по переменному току включены последовательно, то в противопараллельном усилителе — параллельно.

Поэтому оптимальное сопротивление нагрузки для противопараллельного усилителя в 4 раза меньше, чем для обычного двухтактного. Это значит, что индуктивность первичной обмотки выходного трансформатора в противопараллельном усилителе при одних и тех же нелинейных искажениях на заданной низшей частоте будет в 4 раза меньше, чем в обычном. 3начительно упрощается конструкция выходного трансформатора.

В противопараллельном усилителе выходной трансформатор можно заменить своеобразным автотрансформатором со средней точкой, что приведет к уменьшению искажений на высших частотах, обусловленных индуктивностью рассеяния и распределенными емкостями между обмотками выходного трансформатора. Принципиальная схема усилителя показана на рисунке ниже.

Технические характеристики УМ3Ч

• Выходная мощность при нелинейных искажениях менее 1 % 20 Вт.
• Чувствительность по входу 250 мВ.
• Чувствительность усилителя мощности 0,5 В.
• Полоса воспроизводимых частот 10-70 000 Гц.
• Сопротивление нагрузки 2, 4, 8, 16 Ом.
• Диапазон регулировки тембра 10 дБ.

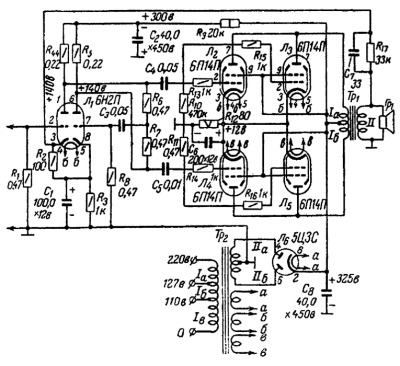

Принципиальная схема

Первый каскад усилителя выполнен на половине лампы 6Н23П (6Н1П, 6Н2П, 6Н4П), второй каскад представляет собой обычный резистивный усилитель. Между первым и вторым каскадом включен широкодиапазонный регулятор тембра. В качестве потенциометра использован переключатель П2К.

Применение фазоинверторного каскада, собранного по схеме с катодной связью (VL3), обеспечивает высокую симметрию выходных напряжений в широком диапазоне частот и малые нелинейные искажения. С предыдущим каскадом (VL2), представляющим собой катодный повторитель, фазоинверторный каскад связан гальванически, чтобы уменьшить сдвиг фаз на низких частотах, что улучшает стабильность работы усилителя.

Выходной каскад собран по схеме РРР на лампах 6П41С, имеющих достаточную мощность и небольшое внутреннее сопротивление (12 кОм). Вместо 6П41С можно применить лампы 6П3С, 6П27С, EL34. Усилитель охвачен отрицательной обратной связью, напряжение которой через резистор подается с выходной обмотки автотрансформатора в цепь катода первого каскада усилителя мощности.

Питание усилителя — от двух одинаковых однополупериодных выпрямителей на диодах Д237Б. Трансформатор питания имеет 4 обмотки анодного напряжения по 240 В каждая. Примечательно, что конденсаторы в блоке питания не соединены с корпусом.

Детали и конструкция

Силовой трансформатор мостового лампового УНЧ намотан на тороидальном сердечнике. Лучше если каждый канал стереоусилителя будет иметь отдельный силовой трансформатор. В усилителе предусмотрено раздельное включение накального и анодного напряжений, что позволяет увеличить ресурс выходных ламп.

Усилитель смонтирован на металлическом шасси методом навесного монтажа с использованием монтажных плат, а также лепестков ламповых панелей, что уменьшает наводки и емкость монтажа.

На конструкции выходного трансформатора следует остановиться более подробно.

Трансформатор намотан проводом марки ПЭВ-2 на тороидальном магнитопроводе, собранном из стальной ленты толщиной 0,35 мм и шириной 50 мм. Наружный диаметр тора 80 мм, внутренний 50 мм.

Марка стали Э330. Обмотка разбита на секции для снижения индуктивности рассеяния и получения высокой симметрии двух половин обмотки. Намоточные данные трансформатора приведены в таблице. Выходной трансформатор можно выполнить и на Ш-образном сердечнике сечением 7-8 см, обмотки которого разбиты на секции. Секции между собой соединены последовательно.

Налаживание

Налаживание лампового усилителя сводится к проверке правильности монтажа. Перепад напряжений между катодом катодного повторителя и катодами лампы фазоинвертора должен быть 2 В. При правильно собранном усилителе между выводами 10 и 13 выходного трансформатора напряжение должно равняться нулю. В случае появления фона необходимо перефазировать одну из анодных обмоток трансформатора питания.

Источник: Радиоаматор 1999. №3.

Однокаскадный ламповый УМЗЧ — RadioRadar

В статье описана конструкция однокаскадного лампового УМЗЧ небольшой мощности, используемого автором совместно с АС, построенной на основе широкополосных головок повышенной чувствительности. В усилителе применено параллельное включение двух пентодов 6П9, отличающихся высоким усилением. Это и позволило получить выходную мощность до 4 Вт при работе с источником сигнала, обеспечивающим напряжение сигнала до 1,5…2 В, т. е. от любого проигрывателя компакт-дисков или смартфона.

Современный исторический период, с точки зрения технологии, можно отнести к цифровой эре. Цифровые технологии в фотографии, звукозаписи, телевидении, радиосвязи, навигации, в «умном доме» и пр. — реалии нашего времени. Наряду с компьютерными средствами связи и передачи информации, они предоставили возможности, о которых раньше нельзя было и мечтать. В определённом смысле можно говорить об охвате этой технологией всего нашего быта и производства.

В последнее время численность любителей хорошего звука стала увеличиваться за счёт поколения, рождённого в цифровую эру и не заставшего ни виниловых дисков, ни магнитофонов. В значительной мере этому способствует тот факт, что большую часть музыки современный человек прослушивает через головные телефоны с мультимедийного плейера или смартфона, а в стационарных условиях — через нехитрую акустическую систему телевизора или компьютера с простыми однокристальными УМЗЧ.

Тем не менее с претензией на лучшее звуковоспроизведение известный производитель компьютерного железа тайваньская компания AOpen в 2002 г. выпустил материнскую плату AX4B-533 Tube со звуковым трактом на лампе и несколькими «аудиофильскими» конденсаторами MultiCap, резисторами Vishay и проводами Cardas. Причём лампу поставили нашу, российскую Sovtek 6922 (6Н23П). Затем была конструкция AOpen AX4GE Tube-G [1], с предварительным усилителем на трёх лампах и деталями попроще. И всё — эта инициатива подхвачена не была. В самом деле, чтобы повлиять на звуковоспроизведение кардинально, мало применить только буферный ламповый каскад, да и решение проблем теплового режима и режима питания лампы сразу увеличивает стоимость изделия.

Что же можно сделать в этом направлении? Ответ — применить полноценный ламповый усилитель. Каким требованиям должен соответствовать УМЗЧ? Безусловно, усилитель должен быть построен в соответствии с определёнными правилами, сложившимися в результате вековой практики лампового звуковоспроизведения, с учётом современных технологий. По возможности он должен быть несложным, иметь достаточную выходную мощность и хорошие параметры, разумные габариты и массу. Вопрос теплового режима и энергопотребления тоже может оказаться актуальным. В общем, понятный набор требований, зачастую находящихся в противоречии друг с другом.

В отличие от транзисторной схемотехники, ламповая традиционна. Придумать что-то прорывное сложно. Первая мысль при взгляде на схему лампового УМЗЧ — как всё просто! Но секрет хорошего звука, как правило, не в каком-то необычном схемотехническом решении, а в тщательной проработке конструкции и правильном выборе используемых элементов.

Один из принципов ламповой схемотехники — звуковой тракт должен быть максимально коротким, а число каскадов усиления — минимально. Хотя на практике не всё так уж однозначно, тем не менее, при прочих равных условиях, два каскада усиления предпочтительнее, чем три. Малокас-кадность — одно из преимуществ ламповой схемотехники. От лампового каскада можно получить большой коэффициент усиления, при этом число каскадов усиления минимально. Отсюда и особая звуковая панорама: музыкальные инструменты и голоса расположены по всему акустическому пространству. При прослушивании АС с «правильным» ламповым усилителем через некоторое время о громкоговорителях просто забываешь, их как бы нет, звук растворяется в пространстве, мозг перестаёт ассоциировать их с источником звука (конечно, при соответствующем качестве записи исходной фонограммы).

Итак, два каскада лучше, чем три. Тогда один лучше, чем два? Но может ли УМЗЧ иметь один каскад усиления? В середине прошлого векабыли устройства, в которых УМЗЧ построен всего на одной лампе — пентоде 6П9, например, в телевизорах «Рекорд-12», «Енисей». Применяли его и в любительских конструкциях усилителей.

Изначально эта лампа предназначалась для выходных каскадов широкополосных усилителей, в частности, в видеоусилителях телевизионных устройств [2]. Тем не менее любители лампового звучания успешно применяют эту лампу в звуковом тракте в предоконечном и выходном каскадах. Кроме того, лампа до сих пор доступна и недорога.

Пентод 6П9 имеет восьмиштырьковый (октальный) цоколь и металлический ударопрочный корпус. Зарубежные аналоги — 6L10 и 6AG7. По основным параметрам (но, увы, не по звучанию) к 6П9 близка отечественная пальчиковая лампа 6П15П (причём мощность рассеяния на аноде — до 12 Вт).

Благодаря большой крутизне (10…11 мА/В) и высокому внутреннему сопротивлению (80…100 кОм) пентод 6П9 обладает усилением, достаточным для построения однокаскадного усилителя мощности! С одной лампы при входном напряжении 1,5 Вэфф можно получить выходную мощность до 2 Вт при коэффициенте гармоник около 4 %. Но проблема в том, что анодная нагрузка при этом должна быть примерно 10 кОм. Изготовление выходного трансформатора для такого случая — непростое дело. Но если использовать две лампы, включаемые параллельно, чувствительность усилителя не изменится, но эквивалентное сопротивление нагрузки уменьшится вдвое. Выходная мощность, естественно, в два раза больше. Изготавливать выходной трансформатор для эквивалентной нагрузки сопротивлением 5 кОм уже проще. Видимо, подобным образом рассуждал и автор конструкции [3]; приведённая там схема усилителя и была взята за основу.

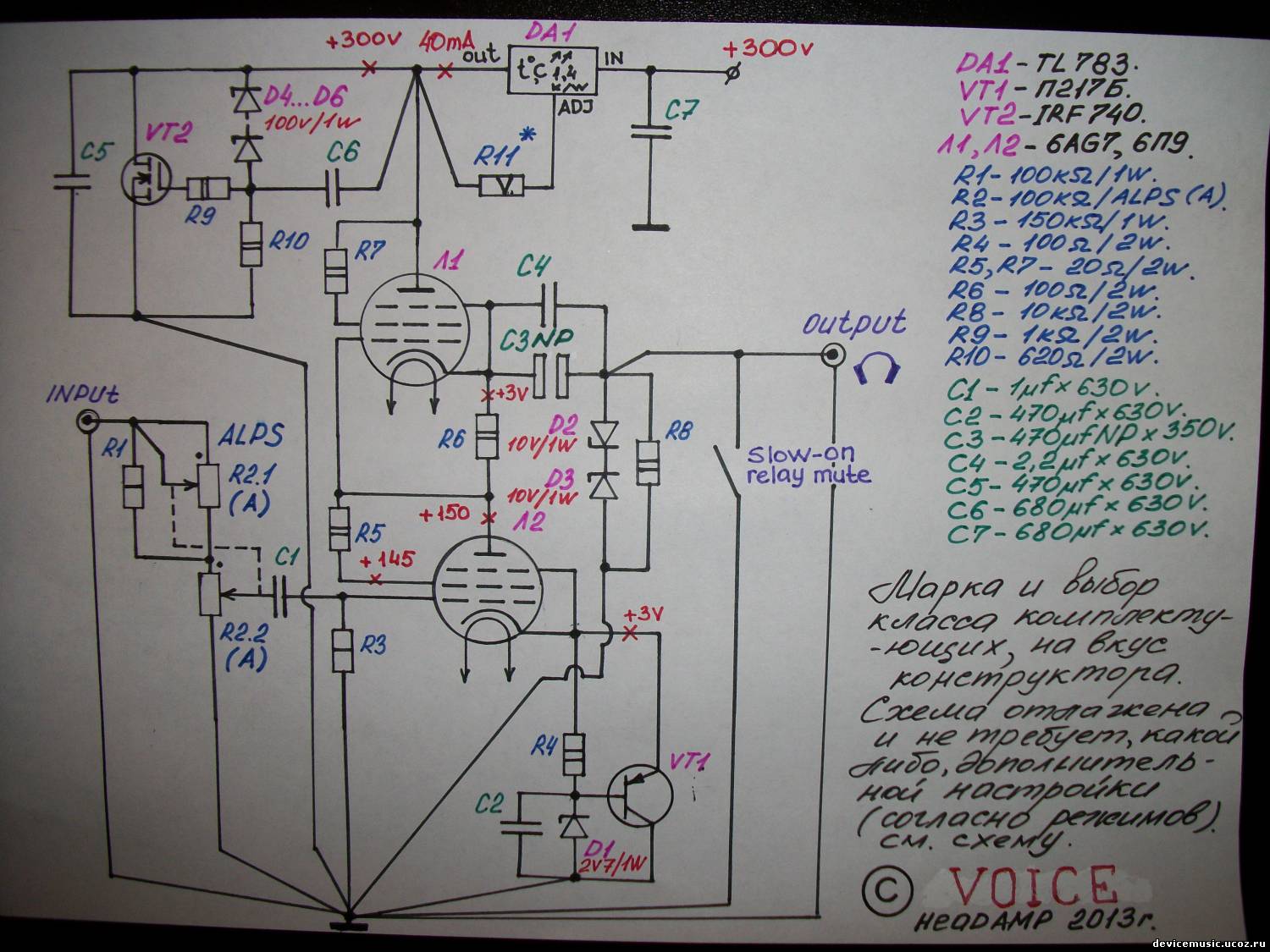

Схема усилителя

Схема одного канала стереофонического усилителя с блоком питания представлена на рис. 1. Это однотактный усилитель мощности на двух пентодах, включённых параллельно, без ООС, с фиксированным смещением, обеспечивающим анодный ток каждой лампы 30 мА. Можно использовать и автоматическое смещение. Для этого в цепь катода каждой лампы следует включить резистор сопротивлением 68…100 Ом (подбирают для каждой лампы по анодному току) мощностью 0,5 Вт, зашунтированный оксидным конденсатором ёмкостью 500. ..1000 мкФ на номинальное напряжение 16 В. От качества этого конденсатора в значительной степени зависит звучание. Третью сетку при этом соединяют с катодом, туда же нужно присоединить и нижний по схеме вывод стабилитрона VD7.

Рис. 1. Схема канала стереофонического усилителя с блоком питания

Пентод 6П9 на выходе УМЗЧ — определённый вызов современным представлениям, в соответствии с которыми считается, что хорошее звучание можно получить, применяя только триоды либо пентоды и тетроды в триодном включении. Действительно, триод более линеен и его внутреннее сопротивление меньше (соответственно меньше и индуктивность первичной обмотки выходного трансформатора). Но максимальная выходная мощность такого усилителя на 6П9 снижается, уменьшается и чувствительность. С другой стороны, существует немало сторонников пентодных усилителей, утверждающих, что музыкальные произведения определённых жанров лучше звучат именно с пентодными усилителями. Кроме того, главный козырь описываемого усилителя в том, что он однокаскадный, а перевод ламп в триодный режим потребует второго каскада усиления. И сложно сказать заведомо, что будет звучать лучше: двух- либо трёхкаскадный УМЗЧ на триоде или однокаскадный на пентоде [4].

Нужно отметить, что при параллельном включении ламп требуется их подбор. Ведь в таком усилителе лампы работают как бы «дуэтом». И результат во многом зависит от того, насколько хорошо они подобраны, сделать это самому несложно, имея возможность их выбора; 6П9 — лампа не дорогая.

Основное отличие схемы усилителя на рис. 1 от приведённой в [3] — это наличие стабилизатора напряжения для второй (экранирующей) сетки. Контрольное прослушивание показало, что введение стабилизатора заметно улучшило звучание. Дело в том, что линейность пентода очень сильно зависит от стабильности напряжения на второй сетке, а на больших амплитудах сигнала напряжение на второй сетке тоже начинает меняться. Конденсатор фильтра между сеткой и общим проводом не всегда справляется с таким явлением (на самых низких частотах).

В этой конструкции применён параметрический стабилизатор на шести стабилитронах КС524Г и одном КС512А на общее напряжение 150 В. Цепь стабилитронов зашунтирована конденсаторами МБГО ёмкостью 4 мкФ и оксидным ёмкостью 100 мкФ на 160 В (Jamicon).

Вместо цепи стабилитронов можно применить один КС650А. При этом для двух каналов необходимо подобрать два с нужным напряжением стабилизации и установить их на теплоотводы (рассеиваемая мощность — 1,5…2 Вт).

Стабильное напряжение для второй сетки можно обеспечить также с ламповым (на СГ13П) или транзисторным стабилизатором.

Резисторы R3, R4 в анодных цепях служат для контроля анодного тока при налаживании. Падение напряжения на них в милливольтах численно равно току анода в миллиамперах. После налаживания их можно исключить.

Выключатель питания SA1 включён последовательно с сетевой обмоткой трансформатора. Для увеличения срока службы ламп, с целью их защиты от подачи анодного напряжения в непрогре-том состоянии, непосредственно в цепь анодного напряжения установлен ещё один выключатель SA2.

Детали и узлы

Обычно для предотвращения возможных возбуждений на высоких частотах входной сигнал подаётся на управляющие сетки через «антизвонные» резисторы сопротивлением 1 …3 кОм. В данной конструкции в сеточной цепи отдано предпочтение применению дросселей. Сравнительное прослушивание усилителя с резисторами БЛП, а затем с дросселями ДМ2,4-20 индуктивностью 20 мкГн в сеточных цепях выявило некоторое преимущество дросселей. Подобные дроссели можно намотать и самостоятельно на ферритовых кольцах, число витков ориентировочно 10-15. Вместо дросселя можно использовать ферритовые трубки диаметром 3 мм, которые надевают на сигнальный провод, идущий к лампе. Их можно найти на старых компьютерных платах или в импульсных блоках питания. Такая трубка может увеличивать индуктивность проводника (например, эмалированного обмоточного провода) до 10…20 мкГн.

В данной конструкции применён импортный переменный резистор R1 (спаренный). Лучше поставить сдвоенный переменный резистор ALPS RK27 стерео (Blue Velvet) японской фирмы ALPS Electric. Постоянные резисторы можно применить любые из серий С2-23, С2-29, ВС, БЛП.

Если в качестве источника сигнала для этого усилителя предполагается использовать исключительно компьютер, то в этом случае можно вообще обойтись без регулятора громкости на входе усилителя, регулируя уровень входного сигнала непосредственно с компьютера, реализовав так называемый «короткий тракт».

Особенностью усилителя является отсутствие межкаскадных разделительных конденсаторов. Здесь же есть лишь конденсатор во входной цепи — полиэтилентерефталатный К73-17.

В данной конструкции применены самодельные выходные трансформаторы (рис. 2) на броневом ленточном магнитопроводе из стали Э310, соответствующем типоразмеру ШЛ20х32, площадь сечения — 6,4 см².

Рис. 2. Самодельные выходные трансформаторы

Он наиболее близок к трансформатору ОСМ1-0,063 промышленного производства. Для первичной обмотки использован обмоточный провод диаметром 0,23 мм, для вторичной — 1 мм. Для указанного на схеме режима работы сопротивление нагрузки, приведённое к первичной обмотке, немного более 4,8 кОм. Индуктивность первичной обмотки для расчётной граничной частоты f_н = 40 Гц должна быть 19…20 Гн, что соответствует примерно 5000 витков. Коэффициент трансформации n = 31 для нагрузки сопротивлением 4 Ом и n = 22 — для 8 Ом. В одном слое катушки можно уложить до 180 витков первичной обмотки и до 40 витков вторичной обмотки. Таким образом, 5040 витков первичной обмотки можно намотать в 22 слоя, а 160 витков вторичной (для нагрузки 4 Ом) — в четыре слоя. Добавив к ней ещё 69 витков, трансформатор можно использовать на нагрузку 8 Ом. Учитывая, что добавочная обмотка предназначена для нагрузки 8 Ом, её можно намотать более тонким проводом.

Для получения достаточной широкополосности усилителя обмотки выходного трансформатора должны быть оптимально секционированы. Секционирование уменьшает индуктивность рассеивания трансформатора, но чрезмерное секционирование приводит к росту межобмоточной ёмкости, а также к ограничению полосы пропускания в области высоких частот. Ёмкость можно снизить, увеличивая толщину межобмоточной изоляции, но при этом уменьшаются коэффициент заполнения и потокосцепление между обмотками. Триод обладает малым внутренним сопротивлением; для него основной проблемой является индуктивность рассеяния, поэтому первичную обмотку триода разбивают на 4-5 (а то и более) секций, между которыми укладывают секции вторичной обмотки, которые, обычно, соединяют параллельно. Внутреннее сопротивление пентода велико, влияние индуктивности рассеяния незначительно. Основной проблемой для него является межобмоточная ёмкость, поэтому чрезмерное секционирование, наоборот, может ограничить полосу пропускания. В отличие от усилителей на триодах, трансформаторы пентодных усилителей не подвергают значительному секционированию. Во многих пентодных усилителях середины прошлого века вторичную обмотку просто укладывали между половинками первичной обмотки. По этой же причине, если анодное напряжение выходной лампы не превышает нескольких сотен вольт, в качестве межобмоточной изоляции лучше использовать бумагу, а не лавсан, фторопласт и иные синтетические материалы.

В данной конструкции применён следующий способ укладки: вначале уложено шесть слоёв первичной обмотки по 180 витков в слое (1080 витков), затем два слоя вторичной (80 витков), потом 11 слоёв первичной обмотки (1980 витков), ещё два слоя вторичной и остальные 11 слоёв первичной обмотки. Затем домотано 69 витков для обмотки на нагрузку 8 Ом. Между собой включают последовательно не только секции первичной обмотки, но и вторичной. При таком секционировании вторичную обмотку удобнее наматывать отрезками провода относительно небольшой длины. Кроме того, секции вторичной обмотки невозможно сделать одинаковыми, наводимые в них ЭДС всегда немного отличаются. Последовательное соединение обмоток снимает эту проблему.

Каждую следующую секцию обмотки начинают наматывать с той стороны, где закончилась предыдущая. Таким образом, первичная обмотка содержит 5040 витков, вторичная — 160 + 69 витков. Намотку производят виток к витку. Межслойная изоляция — один слой обычной бумаги (например, из тетради), межобмоточная — два-три слоя. Ленты изоляции должны быть на 5 мм шире расстояния между щёчками. По их краям ножницами делают насечки для того, чтобы они легли между щёчками без складок. Это надёжно изолирует слои и секции друг от друга.

Для уменьшения влияния подмаг-ничивания постоянным током обмоток магнитопровод трансформатора собирают с зазором. С этой целью между его П-образными частями кладут вставки из бумаги толщиной 0,1 мм. В зависимости от качества используемой в трансформаторе стали, окончательную толщину прокладки можно подобрать на финальном этапе налаживания усилителя по минимуму искажений и сохранению уровня сигнала на самых низких частотах, наблюдаемому на экране осциллографа.

Блок питания

Питание усилителя, в конечном счёте, определяет его энерговооружённость. Трансформатор питания достаточной мощности, мостовой полупроводниковый выпрямитель, дроссели в сглаживающем фильтре, конденсаторы фильтров — это всё, от чего напрямую зависит качество звука.

Самый простой вариант — применение готового унифицированного трансформатора. В данном случае оказался подходящим и был использован анодно-накальный ТАН43-220-50К. Помимо сетевой обмотки, он содержит четыре обмотки на напряжение 56 В и ток 150 мА, две обмотки на 12,6В (ток 150 мА) и две накальные обмотки 6,3 В (1,65 А). Для получения необходимого анодного напряжения обмотки по 56 В были включены последовательно (соединения обмоток показаны на схеме), а каждая накальная обмотка питает пару ламп одного канала. Одна из оставшихся обмоток использована как источник отрицательного смещения на управляющие сетки ламп.

Кроме ТАН43, также подойдут ТАН28, ТАН29, ТАН42 и любой другой сетевой трансформатор с подходящими напряжениями обмоток и габаритной мощностью не менее 60 Вт. Резисторы R6- R9, традиционно включаемые параллельно нитям накала, образуют искусственную среднюю точку, уменьшая фон переменного тока. К одной из накальных обмоток через гасящий резистор R13 подключён светодиод индикации включения усилителя.

В анодном выпрямителе применены диоды MUR4100E, также можно использовать любые «быстрые» диоды на соответствующее напряжение. Из отечественных подойдут КД226В-КД226Е. В этом случае параллельно каждому диоду полезно подключить конденсатор ёмкостью 10 нФ на номинальное напряжение не менее 400 В. В выпрямителе смещения можно использовать любые выпрямительные диоды. Стабилитрон VD16 — любой на напряжение стабилизации 5…6 В, например КС156А.

Подстроечные резисторы R11, R12 — СП4-1 (СПО-0,15), подойдут очень удобные многооборотные СП5-2, СП5-3. Постоянные резисторы — МЛТ, С2-23 или их аналоги. В анодном выпрямителе желательно использовать конденсаторы Jamicon или Samsung.

Дроссели L3, L4 в этой конструкции установлены готовые импортные на ток 80 мА, сопротивлением 180 Ом, вместо которых можно применить дроссели от старых ламповых телевизоров, например Др5-0.08.

В качестве выключателей применены спаренные микропереключатели МТД-3.

Конструкция усилителя

Усилитель собран на П-образном шасси размерами 335x150x50 мм. На верхней части шасси, прикрытой дюралюминиевой фальшпанелью, размещены трансформаторы и лампы. Сетевой трансформатор прикрыт стальным кожухом размерами 90x90x100 мм. Вокруг выходных трансформаторов, по углам, установлены стойки квадратного
сечения, к которым прикреплены дюралюминиевые пластины, прикрывающие выходные трансформаторы. Получившийся короб имеет внешние размеры 90x94x240 мм. По периметру шасси облицовано отделочным ламинированным уголком с внешними габаритами 50x174x352 мм (рис. 3). Облицовка — из дубовых или берёзовых дощечек, покрытая лаком, только прибавит изделию респектабельности.

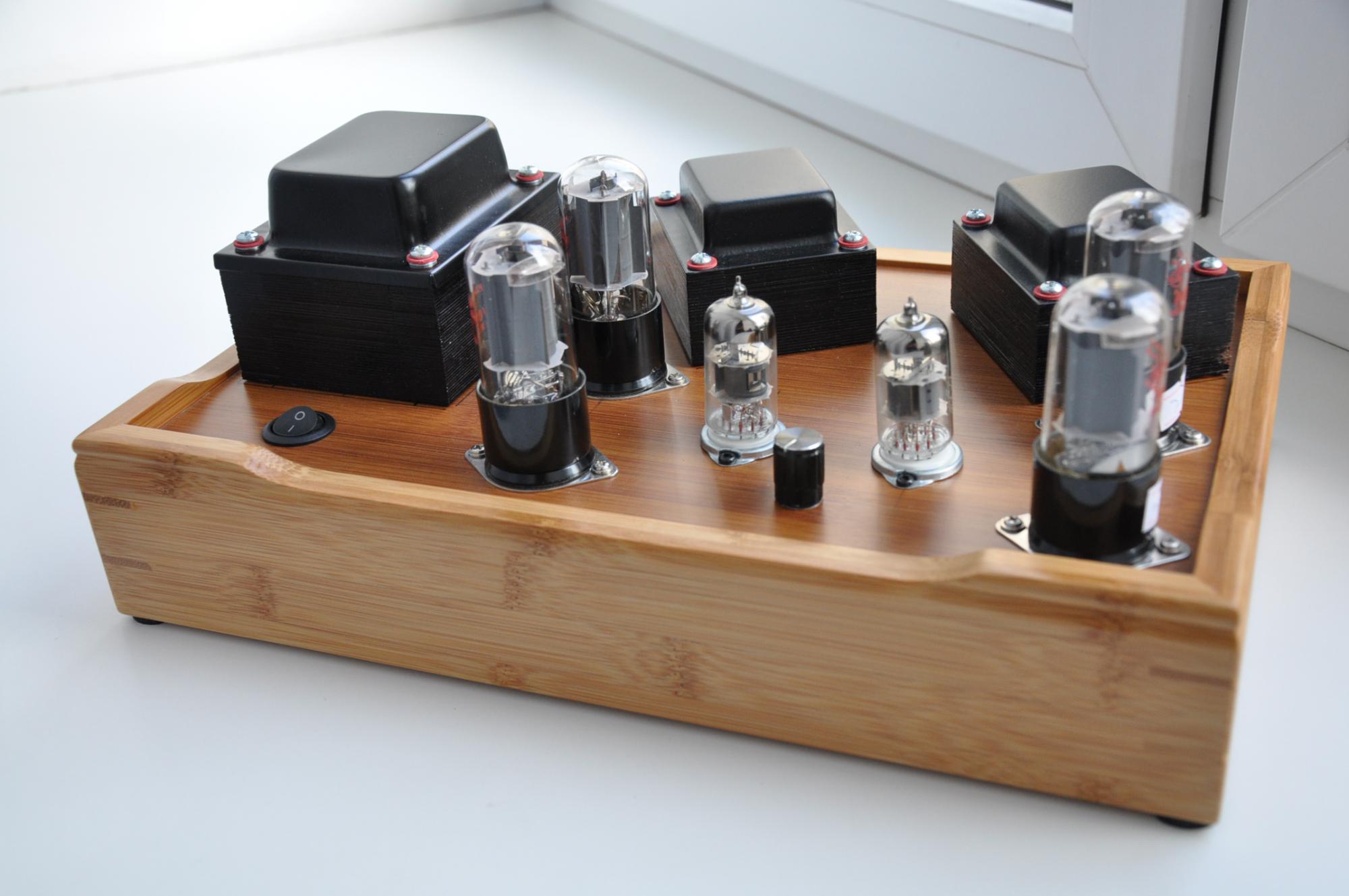

Рис. 3. Внешний вид усилителя

В задней части корпуса расположены клеммы для подключения проводов кабелей к АС. На лицевой части шасси установлены регулятор громкости, выключатели анодного и сетевого напряжения, индикаторный светодиод. Лицевая часть также прикрыта дюралюминиевой фальшпанелью размерами 58×184 мм. Все металлические поверхности покрашены термопорошковым способом. Надписи нанесены методом лазерной гравировки и зачернены (рис. 4).

Рис. 4. Внешний вид усилителя

Разводка проводов и монтаж усилителя внутри шасси показаны на рис. 5.

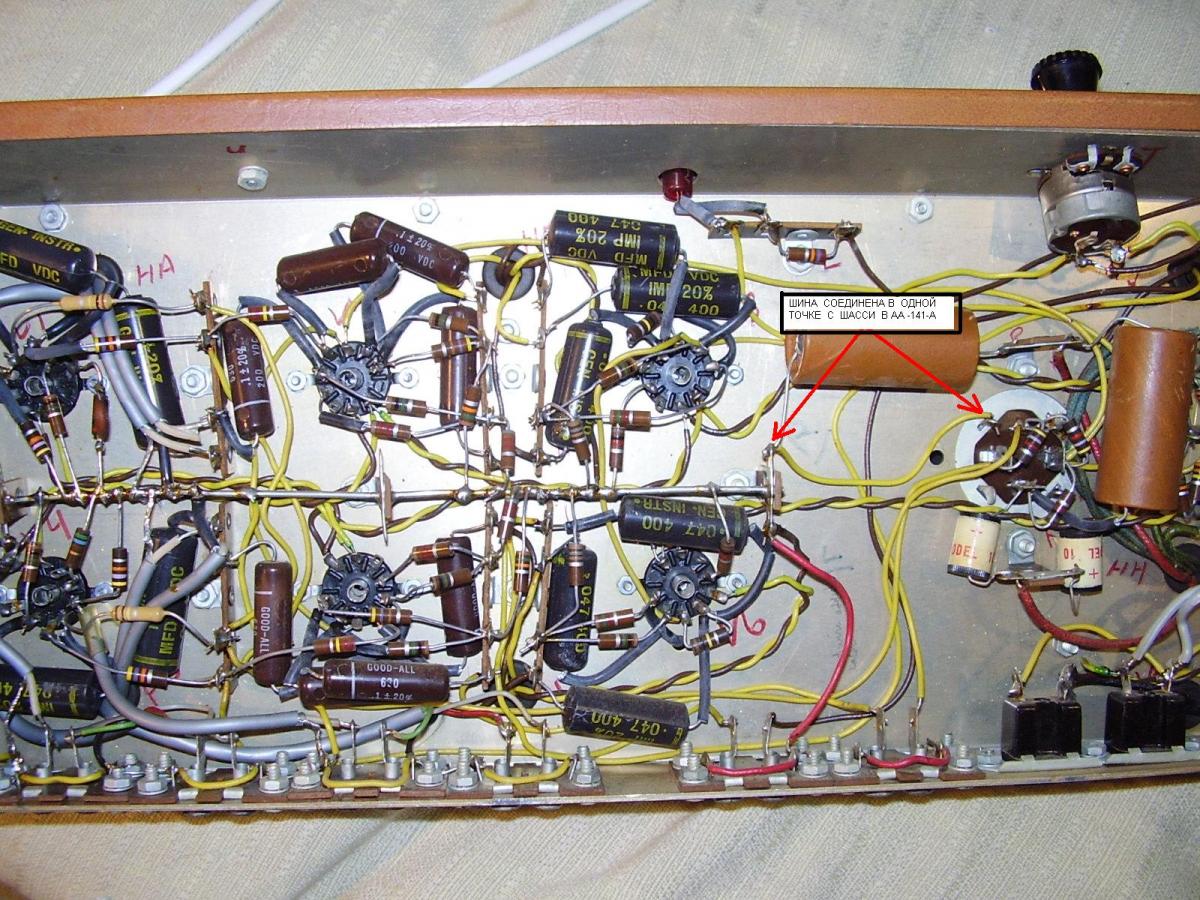

Рис. 5. Разводка проводов и монтаж усилителя внутри шасси

Сборку усилителя начинают с установки ламповых панелей, сетевого и выходных трансформаторов, дросселей, плат блока питания и разводки накальных цепей, которые проведены толстыми (сечением 0,5 мм²) свитыми проводами. Цепи накала максимально удалены от входных цепей усилителя. Все детали блока питания смонтированы на трёх печатных платах рис. 6 — рис. 8.

Рис. 6. Детали блока питания на печатной плате

Рис. 7. Детали блока питания на печатной плате

Рис. 8. Детали блока питания на печатной плате

Часть мелких деталей усилителя смонтирована навесным монтажом. Некоторые детали припаяны непосредственно к выводам ламповых панелей, а основная их часть смонтирована на лепестках монтажной платы.

В качестве общего провода использован лужёный медный провод, установленный на изоляционных стоиках между монтажной платой и ламповыми панелями. Шасси электрически соединено с общим проводом около входных разъёмов. Цепи от входных разъёмов к регулятору громкости и от регуляторов громкости к входу усилителя разведены экранированным проводом минимальной длины. Учитывая уровень входного сигнала, входные цепи можно развести и обычной витой парой. В этом случае провода пары используют как сигнальный и общий.

Налаживание усилителя

Налаживание усилителя заключается в установке и выравнивании тока покоя ламп. Контроль анодного тока осуществляется с помощью милливольтметра, по падению напряжения на резисторах R3 и R4 (примерно 30 мВ). При этом желательно осуществлять контроль формы выходного сигнала по осциллографу на эквиваленте нагрузки, на низкочастотном краю полосы ЗЧ и на частоте 1000 Гц, по максимальной линейности выходного сигнала, особенно на предельной мощности усилителя, подбирая более точно ток покоя небольшим изменением напряжения смещения подстроечными резисторами R11, R12.

Подбор ламп в пары можно осуществить непосредственно в усилителе. Для этого устанавливают все четыре лампы и на их управляющих сетках резисторами R11, R12 выставляют напряжение смещения равным -3 В и фиксируют их анодный ток. Лампы переставляют так, чтобы их токи в парах были наиболее близкими. Затем для одной пары ламп производится снятие зависимости их анодного тока, в интервале 10…50 мА с шагом 5…10 мА от напряжения смещения на их управляющей сетке. Результаты записывают в таблицы (I_A = f(U_см)). Полученные таблицы для всех имеющихся ламп позволят более точно подобрать лампы в пары в рабочем интервале их анодного тока. Естественно, все измерения необходимо проводить в отсутствии входного сигнала. Лампы предварительно следует прогреть не менее получаса.

После подбора ламп и окончательной установки их токов покоя можно осуществить более точно подбор толщины немагнитной прокладки в магнитопроводах выходных трансформаторов. При этом оптимальную толщину зазора определяют по визуальному контролю формы выходного сигнала на экране осциллографа как компромисс между амплитудой выходного сигнала и его формой на низкочастотном краю полосы. Однозначных рекомендаций здесь дать невозможно, всё зависит от качества трансформаторной стали, намотки трансформатора, его формы и размеров. С большим сечением магни-топровода, как правило, можно расширить область усиливаемых низких частот.

Об измеренных параметрах усилителя

Параметры усилителя по современным меркам могут показаться скромными. Номинальная выходная мощность — 3 Вт, максимальная — 4 Вт (при входном напряжении 2 В), по современным меркам совсем немного. Но это «ламповые» ватты! В силу плавного, мягкого ограничения амплитуды выходного сигнала в лампах, по сравнению с транзисторами, эта мощность эквивалентна десятку «транзисторных» ватт, по субъективному восприятию звука. Этот феномен хорошо знаком любителям «лампового» звука. Для комфортного прослушивания лампового усилителя в современных квартирах с «правильной» АС, как правило, достаточно 1…1,5 Вт.

Полоса рабочих частот по уровню -3 дБ равна 20…20000 Гц. На рис. 9 представлен спектральный состав выходного сигнала одного из каналов, при выходной мощности 1 Вт. На рис. 10 — то же при выходной мощности 3 Вт. Гармонические искажения — THD в англоязычной аббревиатуре, точнее коэффициент гармонических искажений, THD+N — то же плюс шумы усилителя, выраженные в процентах. Полученные значения искажений (4 %) являются неплохим результатом для лампового усилителя.

Рис. 9. Спектральный состав выходного сигнала одного из каналов

Рис. 10. Спектральный состав выходного сигнала одного из каналов

Конечно, современные транзисторные усилители имеют более низкие искажения, но их формальное сравнение, без учёта спектрального состава сигнала, лишено всякого смысла.

В силу особенностей двухтактных схем современных транзисторных усилителей, в них подавлены чётные гармоники, что приводит к формальному снижению значения коэффициента гармоник. Но преобладание нечётных гармоник, особенно третьей при отсутствии второй, негативно влияет на субъективное восприятие звучания. Эксперименты показали, что более благоприятно на слух воспринимаются фонограммы, воспроизводимые усилителями, в спектре искажений которых гармоники плавно спадают по мере их номера, но их спектр должен быть коротким. В отличие от транзисторного, такое звучание не утомляет, обогащая звучание вокала и музыкальных инструментов.

Контрольные прослушивания оркестровых фонограмм показали, что усилитель обеспечивает хорошую панораму звучания, инструменты находятся каждый на своём месте, причём их звучание локализовано не только в горизонтальной плоскости, но и в глубину, и по высоте. Отсутствует какая-либо привязка звука к громкоговорителям. Конечно, всё это справедливо только при соответствующем качестве записи. Все огрехи фонограммы сразу становятся заметными.

Громкоговорители для пентодного УМЗЧ

Не пытайтесь использовать ламповый усилитель с напольными мощными АС «Jamo» или советскими S90. Это верный путь к дискредитации ламповых усилителей небольшой мощности. Эти многополосные АС рассчитаны для работы с транзисторными усилителями выходной мощностью до 50…100 Вт и малым выходным сопротивлением. Они малочувствительны (84…86 дБ/Вт/м) и имеют сложный частотно-зависимый импеданс. Ламповые усилители, а особенно пентодные, этого не любят.

Лучшим вариантом АС для пентодного УМЗЧ считается АС с одной широкополосной динамической головкой, имеющей характеристическую чувствительность 92…93 дБ/Вт/м. Такие головки могут быть установлены на акустической панели или в открытом корпусе. Например, головки Fostex FE206E, Fostex FE207E имеют достаточную чувствительность, и для них рекомендовано сложное акустическое оформление (как правило, с обратным рупором). Аналогичные головки Visaton BG 20/8, BG 17/8, имеющие пониженное значение полной добротности, рассчитаны, как правило, на оформление с фазоин-вертором. Кроме того, большинство таких современных динамических головок рассчитано на более высокую мощность, нежели может обеспечить описываемый УМЗЧ, поэтому их потенциал не будет полностью реализован. К таким изделиям можно отнести и широкополосные динамические головки Supravox.

Из отечественных изделий можно использовать старые динамические головки небольшой мощности. К ним относятся пользующиеся заслуженной популярностью у любителей лампового звука отечественные широкополосные головки 10ГДШ-1 (10ГД-36К), имеющие чувствительность 93 дБ/Вт/м, не требующие сложного акустического оформления. Такую головку можно установить в открытый или закрытый корпус, а также на акустической панели достаточных размеров (шириной 40…50 см и высотой 80. .120 см). Если их подвес повреждён, его можно заменить новым, который можно приобрести через рекламные предложения в Интернете.

Недорогим вариантом для АС являются и динамические головки 4ГД-35, которым многие отдают предпочтение при прослушивании гитары. В качестве ВЧ-звена к ним можно использовать высокочастотные головки 2ГД-36, включённые через конденсатор ёмкостью 2…3 мкФ.

На рубеже 60-70-х годов прошлого века Рижским радиозаводом имени А. С. Попова выпускались ламповые радиолы »Симфония», »Симфония-2», »Симфония-003». Применявшиеся там НЧ-головки 5ГД-3 RRR и 6ГД-2 RRR (»Симфония-003») до сих пор высоко ценятся и могут быть использованы при создании АС. Их ещё можно приобрести на интернет-аукционах.

Если ламповый усилитель предполагается использовать совместно с компьютером, а АС должна располагаться в непосредственной близости, то в этом случае громкоговорители должны иметь небольшие размеры. Лучшим бюджетным вариантом в этом случае может стать применение динамических головок 3ГД-38, устанавливаемых в отечественных телевизорах. Достать их совсем не сложно, и в правильном акустическом оформлении они переиграют многие компьютерные АС.

Если в ваши планы не входит изготовление АС, то среди прочих хорошим вариантом может быть использование полочных громкоговорителей. Требования по чувствительности остаются прежними. С ламповым УМЗЧ можно использовать акустические системы 15АС-109, 25АС-101. В этом случае я бы рекомендовал исключить встроенные в них фильтры, присоединив ВЧ-головку к НЧ-головке через разделительный бумажный конденсатор ёмкостью 2…4 мкФ.

В заключение нелишне ещё раз подчеркнуть, что ламповые усилители с выходным каскадом на пентодах или лучевых тетродах звучат лучше с широкополосными головками. Высокое выходное сопротивление пентодно-тетродных УМЗЧ в этом случае уменьшает их интермодуляционные искажения. В области основного резонанса динамической головки необходимое демпфирование следует обеспечить повышением акустического сопротивления излучения. Для этого можно рекомендовать обёртывание корзины НЧ-головки демпфирующим материалом (плотной тканью) или изготовлением ПАС при открытом акустическом оформлении.

Литература

1. AOpen AX4GE Tube-G. — URL: http:// www.techwarelabs.com/reviews/motherbo ard/ax4ge_tube-g/index_2.shtml (20.09.17).

2. Кацнельсон Б. В, Ларионов А. С. Отечественные приёмно-усилительные лампы и их зарубежные аналоги. Справочник. — М.: Энергоиздат, 1981.

3. Life in a vacuum: 6П9. — Вестник А.РА., 2000, № 6, с. 40, 41. URL: http://www. classicaudio.ru/articles/vara_v6.pdf (20.09.17).

4. Агеев С. Должен ли УМЗЧ иметь малое выходное сопротивление? — Радио, 1997, №4, с. 14-16. URL: http://www.автозвук. рф/articles/radio/ intermod.htm (20.09.17).

5. Торопкин М. В. Ламповый Hi-Fi усилитель своими руками. — Наука и техника, С.-Пб., 2006.

Автор: С. Гришин, г. Волжский Волгоградской обл.

ЛАМПОВЫЙ УСИЛИТЕЛЬ МОЩНОСТИ ЗВУКОВОЙ ЧАСТОТЫ

Давно известно, что одним из самых трудоемких компонентов лампового усилителя низкой частоты (УНЧ) считается выходной трансформатор. Технологических тонкостей в его изготовлении настолько много, что порой этот процесс растягивается на долгие месяцы, либо весь проект «забрасывают в дальний угол» вместе с мечтами о «ламповом звуке». Можно, конечно, купить готовый трансформатор или заказать, чтобы его намотали индивидуально под ваш усилитель, но это довольно дорого. Да и такой способ лишен всякой «романтики творчества». Свой усилитель должен быть собран собственными руками, что обеспечивает автору наслаждение не только от звучания аппаратуры, но и удовольствие от результатов своего труда!

Предлагаю вниманию читателей «М-К» несколько конструкций своих самодельных усилителей низкой частоты, отличающихся выходной мощностью. Использование стандартных сетевых трансформаторов серий ТАН (анодно-накальный) и ТН (накальный), рассчитанных на частоту 50 Гц, в качестве выходных для двухтактных ламповых усилителей вполне допустимо, поскольку сетевая и другие обмотки выполнены двойными. Набор симметричных анодных и накальных обмоток трансформатора на магнитопроводе ПЛ позволяет расширить возможности оптимального согласования нагрузки с выходным сопротивлением ламп оконечного каскада для ультралинейной схемы включения тетродов. В конструкциях этих усилителей применимы наиболее распространенные усилительные лампы: 6Н8С, 6Н23П, 6Н2П, 6Ф1П, 6ПЗС и 6П14П.

ВАРИАНТ ПЕРВЫЙ

Предлагаемые схемные решения https://sicom.ru/catalog/radiostancii/professionalnye-cifrovye/ открывают радиолюбителям огромное поле для вариаций в обретении богатого букета оттенков «лампового» звучания без претензий на достижение какого-то исключительного качества. Это просто добротные, легко повторяемые ламповые усилители для экспериментирования с различными лампами и режимами работы. Сетевые трансформаторы серий ТАН и ТН с симметричной разделенной сетевой обмоткой вполне пригодны в качестве выходных в двухтактных ламповых усилителях. К тому же, они имеют еще и двойной симметричный набор анодных и накальных обмоток, позволяющих использовать часть из них для обеспечения ультралинейного режима усиления в выходном каскаде.

Вначале следует обратить внимание на то, что при использовании последовательно включенных двух накальных обмоток с суммарным напряжением 12,6 В, максимальная мощность выходного трансформатора ТАН достигает 39,7 Вт при нагрузке 4 Ом, 19,8 Вт – при нагрузке 8 Ом, 13,2 Вт при нагрузке 12 Ом и 9,9 Вт – при нагрузке 16 Ом. Эти соотношения следует учитывать при подборе номинального сопротивления нагрузки усилителя.

Мощность трансформатора желательно выбирать в три-четыре раза больше выходной усилителя. Чем больше мощность трансформатора, тем выше индуктивность первичной обмотки (необходимой для воспроизведения низких частот), больше диаметр провода и, как следствие, меньше межслойная емкость обмотки (это важно для воспроизведения высоких частот) и сопротивление обмоток, что увеличивает КПД трансформатора.

Предлагаемый вариант построен по схеме двухтактного ультралинейного усилителя мощности низкой частоты (УМЗЧ) с лампами 6П14П.

Первый каскад усиления собран на пентодной части лампы VL1 (VL1.1) по резистивной схеме. На управляющую сетку поступает сигнал с регулятора громкости R1. Необходимое смещение создается резистором R5, включенным в катод лампы. Напряжение на экранирующую сетку подается через резистор R5, а резистор R3 является нагрузкой этого каскада. Второй каскад усиления собран также по обычной резистивной схеме на триодной части лампы VL1 (VL1.2). Его анодной нагрузкой служит сопротивление резистора R15. Так как резистор R16 в цепи катода конденсатором не заблокирован, то каскад охвачен отрицательной обратной связью по току. Цепочка R9C1C3 выполняет функции развязывающего фильтра между каскадами.

Между этими же каскадами включены и регуляторы тембра. Подъем частотной характеристики в области высоких частот звукового спектра осуществляется цепочкой С10 R13C11. Происходит это следующим образом. Сопротивление цепочки R13C11 из-за большого сопротивления резистора R13 почти не зависит от частоты, поэтому с увеличением частоты (из-за уменьшения емкостного сопротивления СЮ) напряжение на участке (R13C11), а следовательно, и напряжение верхних частот, подводимое к управляющей сетке триода VL1.2, будут возрастать. Плавная регулировка частотной характеристики в области высоких частот производится переменным резистором R13. В верхнем положении движка на вход VL1.2 поступает преимущественно напряжение сигнала высоких частот. В нижнем положении уровень высоких частот срезается конденсатором С11, так как его сопротивление для этих частот мало.

В области низких частот регулировка усиления производится цепью R6R7R8C6 С7. В нижнем положении движка переменного резистора R7 сопротивление верхнего плеча R6, R7, С6 для низких частот резко возрастает и с резистора R7 через резистор R10 R12C13 на управляющую сетку лампы VL1. 2 подается незначительная часть сигнала, снимаемого с первого каскада усиления. Это приводит к «завалу» низких частот. В верхнем положении движка резко возрастает сопротивление нижнего плеча (R7R8C7), напряжение сигнала низких частот на сетке триода VL1.2 увеличивается, а это вызывает подъем частотной характеристики в области низких частот. Плавное изменение частотной характеристики на низких частотах производится переменным резистором R7. Плавное изменение частотной характеристики на средних частотах производится переменным резистором R11.

ФАЗОИНВЕРТОР

Лампа VL2 работает в качестве фазоинвертора. Как известно, для нормальной работы двухтактного усилителя необходимо, чтобы переменные напряжения на сетках ламп плечей были равны по величине, но сдвинуты по фазе на 180°.

Для получения этих двух напряжений и предназначен фазоинвертор. Примененный в данном усилителе фазоинвертор выполнен по наиболее простой схеме и работает следующим образом. Известно, что переменное напряжение, образующееся на анодном сопротивлении, отличается от напряжения на сетке лампы на 180°. Фаза же напряжения на катодном сопротивлении совпадает по фазе с напряжением на сетке. Следовательно, напряжения на анодном и катодном сопротивлениях отличаются по фазе на 180°, что нам и необходимо. Для того чтобы эти напряжения были также одинаковы по своей величине, анодное и катодное сопротивления должны быть равны. Оконечный двухтактный каскад на двух лампах 6П14П собран по ультралинейиой схеме. Напряжение возбуждения на сетки оконечных ламп (типа 6П14П) подается через разделительные конденсаторы С16 и С17. Напряжение смещения на сетках ламп VL3 и VL4 образуется за счет падения напряжения на сопротивлении R31, зашунтированном конденсатором С18.

Типовой режим ламп выходного каскада для усиления в классе АВ (из справочника): напряжения на аноде и экранной сетке соответственно U_a = 300 В, U_q² = 300 В, сопротивление резистора в катодной цепи RK = 130 Ом, эквивалентное сопротивление нагрузки R_aa = 8 кОм, ток по цепям анодного и экранирующей сетки питания l_а = 2 х 36 мА, l_q² = 2 х 4 мА (в режиме покоя – U_bx = 0). При мощности в нагрузке Р_н = 17 Вт и коэффициенте гармонических искажений К = 4 % входное напряжение U_bx = 10В (эфф.), амплитуды тока по цепям питания, указанным выше, – I_апт = 2 х 46 мА, I_q²m = 2×11 мА.

Отвод на экранную сетку для ультралинейного включения ламп EL84 должен быть сделан от четвертой части витков анодной обмотки трансформатора.

ПОДБОР ТРАНСФОРМАТОРА ТАН

Чтобы подобрать нужный трансформатор ТАН из стандартного ряда типономиналов, произведем некоторые расчеты.

Амплитуда напряжения на анодной обмотке U_aam = √2PR = V2 х 17 х 8000 = 522 В. Соответственно, на половине обмотки амплитуда напряжения равна 261 В, что при напряжении питания 300 В оставляет на лампе в открытом состоянии 39 В, что можно проверить по характеристикам.

Эффективное напряжение на анодной обмотке в 1,41 раза меньше и равно 185 В, т.е. в трансформаторе должна быть пара обмоток с таким или немного большим рабочим напряжением.

Теперь определимся с коэффициентом трансформации. Для достижения оптимального эквивалентного сопротивления R_aa (8 кОм) нагрузку сопротивлением 8 Ом необходимо преобразовать трансформатором с коэффициентом трансформации n_тр = V8/8000 = 1/31,6. В этом случае выходное напряжение на нагрузке 8 Ом достигает (185 + 185) / 31,6 = 11,7 В. Для этой цели удобно использовать две накальные обмотки по 6,3 В, включенные последовательно, с общим напряжением 12,6 В.

С учетом выбора стандартных выходных накальных обмоток и коэффициента трансформации 1/31,6 напряжение анодных обмоток должно составлять 12,6 х 31,6 = 398 В (его половина -199 В). Это больше, чем нужные 185 В, поэтому трансформатор окажется в облегченном режиме. Итак, нужно подобрать трансформатор с минимальным числом обмоток, чтобы вместе с двумя половинами сетевых обмоток на 110/127 В получить 199 В. Это возможно в следующих двух комбинациях: 110 + 89 В и 127 + 72 В.

На основании приведенных выше рекомендаций для максимальной выходной мощности 17 Вт нужно выбрать трансформатор мощностью 51…68 Вт. Идеально для нашего усилителя подходит ряд трансформаторов от ТАН27 до ТАН40 с габаритной мощностью 60 Вт. Внимательно изучив таблицу напряжений обмоток типовых трансформаторов, выбираем трансформатор ТАН28-127/220-50, имеющий следующую сумму напряжений: 110 + 40 + 56 В. Стало быть, отвод на экранные сетки мощных ламп можно сделать с обмотки на 56 В, затем расположить секцию на 40 В и, наконец, непосредственно к анодам ламп подключить секции сетевой обмотки на 110 В. И, соответственно, получается приведенное сопротивление нагрузки R_aa = 8553 Ом при коэффициенте трансформации 1/32,7.

Помимо ТАН28, хорошие результаты достижимы с трансформаторами соседних типономиналов: ТАН27-127/220-50 (с комбинацией обмоток по напряжению 127 + 28 + 28 + 6 = 189 В и приведенное сопротивление нагрузки R_aa = 7200 Ом) и ТАН29-127/220-50 (с комбинацией обмоток – 110 + 56 + 56 = 222 В, при этом приведенное сопротивление R_aa = 9933 Ом).

К двум накальным обмоткам, включенным последовательно, подключена нагрузка сопротивлением 8 Ом. Однако обе выходные «накальные» обмотки имеют отводы, соответствующие сумме напряжения 5 + 1,3 В. Поэтому при вдвое меньшем сопротивлении нагрузки (4 Ом) следует набрать нужное значение с двух обмоток как сумму 5 + 1,3 + 1,3 = 7,6 В; оно почти точно соответствует расчетному 8,2 В для нагрузки сопротивлением 4 Ом. И в этом случае выходная мощность усилителя достигает 14 Вт.

Напряжение анодного питания должно быть больше типового значения 300 В на величину падения напряжения на общем катодном резисторе сопротивлением 130 Ом при токе в 114 мА (2х46 + 2х11), т.е. на 15 В. Стало быть, напряжение питания после фильтра выпрямителя должно быть 315 В. На пиках громкости усилитель будет потреблять ток 114 + 2 = 116 мА (лампа входного каскада потребляет ток 2 мА), средний же ток его потребления будет немногим больше тока покоя составляющего 2х36 + 2×4 + 2 = 82 мА.

Эти режимы соответствуют схеме обычного (пентодного, тетродного) включения экранированных ламп. В ультралинейном режиме включения максимальная мощность в нагрузке и, соответственно, напряжения на обмотках трансформатора несколько ниже. С таким выбранным трансформатором усилитель при выходной мощности 8,5 Вт обеспечивает полосу усиливаемых частот 34…21000 Гц по уровню – 3 дБ. Чувствительность усилителя на частоте 1 кГц при максимальной выходной мощности равна 0,28 В. Звучание с этим усилителем очень четкое и прозрачное.

Для придания более мягкого звучания можно рекомендовать зашунтировать оксидные конденсаторы (лучше фирмы JAMICON) старыми бумажными конденсаторами КБГ-И емкостью 0,015 мкФ на 400 В. Впрочем, пойдут и современные пленочные серии.

К78-2 того же или большего номинала на напряжение не менее 400 В.

Звучание, получаемое с таким усилителем, зависит и от типа используемой в предварительном каскаде лампы VL2. Наиболее приятный звук получается с лампой 6Н23П. Однако вполне возможна установка и других двойных триодов с аналогичной цоколевкой. При смене типа лампы нужно изменить сопротивление резистора R22 так, чтобы на катоде второго триода сохранялись бы расчетные 64 В. Можно рекомендовать в каскад предварительного усиления двойные триоды 6Н2П (R22 = 1,3 кОм), 6Н1П, (R22 = 1,6 кОм), 6Н6П (R22 = 2,7 кОм). Чувствительность усилителя — около 0,25 В, и для разных типов ламп входного каскада она может несколько изменяться.

Резисторы в усилителе можно устанавливать металлодиэлектрические (МЛТ и их аналоги) или углеродистые ВС (более предпочтительные) на соответствующую мощность рассеяния.

Перед первым включением усилителя проверьте правильность монтажа. Установите в средние положения движки обоих подстроечных резисторов. Включите усилитель и проверьте напряжения в блоке питания и усилителе на соответствие значениям, указанным на схеме. Отличие режимов не должно быть более ± 5 %, разумеется, если в розетке в это время напряжение около 220 В.

Регулировка усилителя заключается в установке с помощью подстроенного резистора R27 равенства напряжения 0,8 В на резисторах R32, R33, включенных между выводами 8 и 9 выходного трансформатора. Желательно, чтобы эти резисторы были подобраны по разбросу сопротивления не более 1 %; это очень легко сделать, если купить их десяток, а потом просто выбрать пару омметром.

Если выходные лампы вашего усилителя не подобраны в пару, то в этой конструкции их можно отобрать из нескольких. Установите подстроенный резистор R27 в среднее положение и убедитесь в равенстве напряжения смещения на его крайних выводах. Для этого можно подключить к крайним выводам резистора цифровой вольтметр с пределом до 2 В и установить баланс каскада по нулевому показанию прибора. Затем, перебирая все имеющиеся у вас лампы одного типа, найдите те, у которых будут одинаковые падения напряжения на резисторах контроля анодного тока. При смене ламп надо обязательно прогревать лампы не менее двух минут до момента измерения.

Заключительный этап регулировки проводят, когда в усилитель установлены подобранные лампы и достигнут баланс тока ламп выходного каскада. Минимизации фона на его выходе добиваются, изменяя положение движка подстроенного резистора R1 в цепи накала ламп, при замкнутом входе усилителя, контролируя его уровень на выходе милливольтметром переменного тока либо осциллографом при максимальной чувствительности его входа. На этом регулировка усилителя закончена.

БЛОК ПИТАНИЯ

По схемотехническому решению блок питания может быть в двух версиях. Первая выполнена с трансформатором ТАНЗЗ-127/220-50 или ТАНЗЗ-220-50. Кенотронный выпрямитель с П-образным LC-фильтром выполнен по классической схеме и в пояснениях не нуждается. Вместо кенотрона EZ81 можно применить EZ80, а при их отсутствии – отечественный 6Ц4П (он «потянет», но с небольшой перегрузкой). Впрочем, можно поставить их два, соединив парами аноды в каждом плече выпрямителя, регулировкой подстроечным резистором в цепи накала добиваются нейтрализации фона переменного тока.

Вторая версия – диодная с тем же П-образным LC фильтром.

С точки зрения внешнего вида и эффектного зрелища, кенотрон выглядит лучше, но мостовой диодный выпрямитель практичнее и надежнее, да и габариты могут быть меньше. Но это на выбор разработчика.

Так же, в зависимости от того, в каком виде радиолюбитель хочет иметь свой УНЧ, он может быть с отдельным блоком питания или совместным с усилителем.

Отдельный блок питания состоит из основания и корпуса. На основании смонтированы трансформаторы питания и накала, конденсаторы, диодный мост, дроссель и разъем РП-7(10) на уголках. Под основанием предусмотрены четыре резиновых амортизатора-ножки.

Корпус изготовлен из листового алюминиевого сплава толщиной 1,5 мм, а его размеры во многом зависят от выбранных трансформатора, дросселя и конденсаторов фильтра.

Диодный мост и конденсаторы фильтра смонтированы на выводах электролитических конденсаторов или на монтажной маленькой плате, закрепленной на их выводах.

В качестве трансформаторов для источников питания (кроме указанных на схеме) я использовал: ТС-180; ТА-202+ТН-46; ТАН-107. Можно применять и другие трансформаторы, подходящие по напряжению и току.

ПЕЧАТНАЯ ПЛАТА

Монтажная плата изготовлена из двухстороннего фольгированного стеклотекстолита толщиной 1,5-2 мм. Отверстия в ней сверлятся только под ламповые панельки и под крепление самой платы в корпусе усилителя. Диаметр отверстий под ламповые панельки 1,5 мм, а под крепеж – 3,4 мм. После травления плату следует промыть, зачистить проводники и обработать горячим покрытием из припоя ПОС-61 (Гор. ПОС-61).

Проводники цепей накала ламп расположены со стороны установки ламповых панелек. С этой стороны оставить максимальную площадь фольги, которую в дальнейшем при монтаже усилителя следует присоединить к минусовой шине питания, что создаст экранный эффект для смонтированной схемы.

Монтаж платы надо производить в следующей последовательности и с учетом ряда оговорок:

1. Монтаж ламповых панелек (предварительно подрезать их лепестки, а выводы цепей накала – отогнуть).

2. Монтаж элементов фазоинвертора и оконечных ламп.

3. Монтаж элементов лампы первого каскада и элементов громкости и тембра.

4. Корпусы резисторов надо расположить над платой на высоте 10 – 15 мм.

5. Электролитические конденсаторы не должны касаться платы.

6. Подстроечный резистор монтируется на проволоке ММ-1, используя ее как стойки.

Следует напомнить, что перед монтажом выводы всех радиоэлектронных элементов должны быть хорошо обработаны припоем (облужены). После монтажа деталей плату желательно промыть в спирто-бензиновой смеси.

Резисторы громкости и тембра монтировать проводом МГТФ 0,35 мм² в экране, поверх экрана надеть полихлорвиниловые трубки. На выводы выходного трансформатора после пайки следует надвинуть изоляционные трубки. Провода, идущие к цепям накала, свить между собой. Монтаж УНЧ вести проводом МГШВ-0,5 мм² (расположение проводников видно из фото). Провода питания собрать в жгут и нейлоновыми стяжками прикрепить к элементам конструкции и трансформатору.

После настройки УНЧ плату желательно покрыть лаком УР-231, хотя бы в один слой. Плата усилителя крепится к верхней панели шасси через стальные резьбовые стойки (8 штук) диаметром 6 мм и высотой 10 мм, и винтами М3 впотай.

Корпуса переменных резисторов необходимо соединить с шасси. Шасси УНЧ соединить с минусовой шиной питания. Питание цепей накала первой лампы и оконечного каскада желательно иметь раздельное. Один из выводов накала ламп заземлить на минусовую шину питания (точка определяется опытным путем по наименьшему фону).

Выходной трансформатор и выходной разъем крепятся к задней стенке шасси.

В задней стенке шасси предусмотрено отверстие с резиновой проходной втулкой для жгута питания при раздельной конструкции блока питания и УНЧ.

ШАССИ

Шасси представляет собой прямоугольную, простую, но достаточно жесткую конструкцию из листового алюминиевого сплава (например, АМЦ). Низ, верх, торцы изготовлены из 2-мм, а боковины – из 8-мм листа. Винты корпуса при сборке следует законтрить краской. Шасси покрыто черной краской.

Предлагаемое шасси позволяет смонтировать несколько вариантов УНЧ: на лампах 6П14П с отдельным блоком питания, на 6ПЗС с отдельным блоком питания, а также на 6П14П и 6П3С с блоком питания.

ВАРИАНТ ВТОРОЙ

Этот усилитель собран на лампах 6Н2П (первый и второй каскады), 6Н23П (третий каскад и фазоинвертор) и 6П14П (двухтактный ультралинейный оконечный каскад).

Напряжение сигнала через компенсированный регулятор громкости (R1-C2) поступает на сетку первого каскада, выполненного на левом по схеме триоде лампы 6Н2П (VL1.1). Второй каскад усилителя собран на правой части той же лампы. Благодаря отсутствию конденсаторов, шунтирующих резисторы R3 и R14, каждый каскад охвачен отрицательной обратной связью по току, что уменьшает искажения усиливаемого сигнала.

Между вторым и третьим каскадами усилителя включены три регулятора тембра, раздельно по низким (R6), средним (R10) и высоким (R12) частотам. Это позволяет изменять громкость звука и тембр усилителя в очень широких пределах.

Фазоинверторный каскад выполнен по схеме с расщепленной анодной нагрузкой. Здесь сопротивление анодной нагрузки разбито на две равные части, одна из которых включена в цель анода, а другая – в цель катода. За счет этого на них возникают сигналы, равные по величине, но сдвинутые по фазе на 180 градусов. Оконечный двухтактный каскад на двух лампах 6П14П собран по ультралинейиой схеме. Все остальное – как в первом варианте.

Мною были испытаны усилители с трансформаторами ТАН29, ТАН41, ТАН55 и ТАН69, давшие отличные результаты.

Юрий КУРБАКОВ,

г. Тула

ЛИТЕРАТУРА:

Гендин Г.С. Высококачественные ламповые усилители звуковой частоты. МРБ вып. 1235-1999 г.

Сидоров и др. Малогабаритные трансформаторы и дроссели. М., Радио и связь 1985 г.

Комаров С. Ламповые УМЗЧ с трансформаторами ТАН. Радио № 5-2005 г.

Комаров С. УМЗЧ на «телевизионных» лампах с трансформаторами ТН. Радио № 12-2005 г.

Комаров С. УМЗЧ на «телевизионных» лампах с трансформаторами ТН. Радио № 1-2006 г.

Кацнельсон Б.В. Ларионов А.С. Отечественные приемноусилительные лампы и их зарубежные аналоги. Справочник. М., Энергоиздат, 1981 г.

Справочник радиолюбителя. Под редакцией академика А.И. Берга. Госэнергоиздат, 1957 г.

Цыкин Г.С. Электронные усилители. М., 1963 г.

Рекомендуем почитать

• Авиационные модели – особенности создания
  Каждая авиамодель представляет собой кропотливую работу конструктора, а так же многочасовые тренировки по сборке. Создание и склейка авиамодели, как правило, требует немало времени и…
• ПОЧТИ КАК В ДЕТЕКТИВЕ
  Вряд ли найдется кинодетектив, в котором не показывался бы особый тайник. Один особенно запомнился мне. Это была легкосъемная кафельная плитка, прикрывавшая неглубокую нишу. Идея…

Мостовой двухтактный усилитель 25 Вт

Мостовой двухтактный усилитель мощностью 25 Вт. Автор Дмитрий Климов.

Одной из главных проблем, с которой сталкивается разработчик ламповых усилителей, является изготовление выходных трансформаторов. Силовой трансформатор должен лишь обеспечивать необходимые напряжения и токи и может быть намотан, в крайнем случае даже вручную. Выходной трансформатор оказывает решающее влияние на характеристики усилителя. КАчество усилитеял полностью определяется характеристиками выходного трансформатора. Поэтому важно всё, способ намотки обмоток, размеры сердечника, даже толщина пластин сердечника и толщина прокладок между обмотками. Всё влияет на режимные параметры усилителя, на величину выходной мощности, ширину полосы пропускания и уровень искажений.

Желание снизить уровень требований к выходному трансформатору вполне естественно. Целесообразно сделать выходной трансформатор менее критичным к качеству его изготовления. Есть вариант вообще отказаться от его применения, например схема мостового усилителя. В мосту выходные лампы по постоянному току включены последовательно, а по переменному-параллельно. Поскольку выходные лампы в такой схеме работают в режиме катодного повторителя, а постоянная составляющая на нагрузке исключена, появляется возможность согласовать сопротивление нагрузки с помощью обыкновенного автотрансформатора, с одной обмоткой. Пример схемы усилителя мощности с блоком питания показан ниже.

Входной каскад на лампе Л1.1 типа 6Н8С построен по схеме с общим катодом и особенностей не имеет. Его назначение — обеспечить необходимый уровень чувствительности. Если источник сигнала имеет выходное напряжение не менее 4 В, то входной каскад можно исключить и подавать входной сигнал прямо на вход фазоинвертора. Фазоинвертор (лампа Л2 тина 6Н9С) построен на основе балансной схемы. Такой фазоинвертор отличается большим усилением, симметричностью разделенного сигнала и автобалансировкой. При желании иметь в усилителе балансный вход типа XLR, обладающий большей помехозащищенностью по сравнению с однотактным входом RCA, можно убрать конденсатор, заземляющий второй вход фазоинвертора, и подать на него сигнал.

Выходной каскад выполнен на двух лучевых тетродах Л3 и Л4. В качестве выходных ламп можно применять лампы 6П6С или 6П3С. С первыми выходная мощность составит около 12-13 Вт, со вторыми — до 25 Вт на канал. Еще более увеличить выходную мощность можно, применив лампы 6П27С или Г807 для которых характерно существенно большее анодное напряжение (700-800 В) и больший ток анода. Но при этом придется увеличить мощность силового трансформатора и изменить конструкцию усилителя. Вследствие параллельного включения выходных ламп по переменному току рекомендуемое приведенное сопротивление нагрузки уменьшается в 4 раза и составляет в рассмотренной схеме около 900 Ом.

Выходной автотрансформатор намотан виток к витку на сердечнике от стандартного трансформатора ТП-208-6 сечением 7,0 см2. Первичная обмотка имеет 650 витков провода диаметром 0,33 мм, вторичная — 84, третья — 35 витков провода диаметром 1,0 мм, четвертая — 531 виток провода диаметром 0,33 мм. Все обмотки должны быть намотаны в одном направлении.

Силовой трансформатор имеет сердечник сечением не менее 16 см2 и восемь раздельных обмоток. Первичная обмотка имеет 650 витков провода диаметром 0,5 мм; вторая, третья, четвертая и пятая обмотки имеют по 700 витков провода диаметром 0,2 мм; накальные обмотки – шестая и седьмая — имеют по 19 витков провода диаметром 1,0 мм; восьмая обмотка имеет 36 витков провода диаметром 0,2 мм и используется для питания устройства задержки включения анодного питания. Устройство задержки включения питания выполнено по схеме ниже. Для двухканального усилителя это устройство должно иметь два реле типа РЭС22. В зависимости от рабочего напряжения реле их обмотки включают параллельно или последовательно. Плечи выходного каскада питаются от отдельных выпрямителей. При изготовлении двухканального усилителя потребуются четыре обмотки анодного питания, что необходимо учитывать при подборе силового трансформатора или пары трансформаторов.

Схема задержки подачи анодного напряжения собрана с применением транзисторов. Применение полевого транзистора определяет качество работу устройства в целом, поскольку для повышения стабильности важны минимальные уткечки и повышенное сопротивление ключевого элемента. Начинка ламповыого усилителя изготовлена с применением печатного монтажа. Примерный вид печатных плат показан ниже. Выпрямители и устройство задержки включения питания собраны на общей плате, рисунок которой приведен справа.

Известно, что к недостаткам ламп в сравнении с транзисторами следует отнести невысокую стабильность режимных параметров во времени. Так, ресурс большинства ламп составляет 500-1000 часов непрерывной работы. За этот период значительно изменяются рабочие характеристики лампы. Существенно уменьшается крутизна характеристики усиления, падает выходная мощность, изменяется внутреннее сопротивление. К этому эффекту вчувствительны двухтактные выходныхекаскады, так как изменение параметров ламп может приводить к разбалансировке плеч двухтактного каскада, появлению постоянного тока через выходной трансформатор и увеличению уровня искажений. Стабилизация анодного питания в таком случае помогает не всегда. Ведь лампа по постоянному току представляет собой сопротивление, а изменение внутреннего сопротивления лампы вызывает нестабильность тока покоя. Большинство усилителей либо регулируют только один раз при изготовлении. При наличии подстроечных элементов для установки тока покоя в течение срока службы усилителя, возможно периодическое проведение профилактических работ. Лучше, когда эту работу выполняют с применением специального оборудования, требуется некторая квалификации пользователя.

Для преодоления проблемы периодического регулирования усилителя разработано сравнительно простое устройство, автоматически поддерживающее заданный ток покоя выходных ламп. Схема этого устройства приведена ниже.

Устройство представляет собой стабилизатор тока и состоит из нескольких функциональных узлов. Резистор Rдт представляет собой датчик тока, на котором создается напряжение падения, пропорциональное току покоя лампы. На транзисторах VT1 и VT2 собран маломощный источник опорного напряжения, с помощью которого задается ток покоя лампы. Представленная схема источника опорного напряжения отличается малым потреблением тока, на уровне 0,5-0,7 мА. Это немаловажно, так как ток источника опорного напряжения не проходит через датчик тока и, следовательно, приводит к небольшой погрешности установки тока покоя. При желании источник опорного напряжения можно заменить светодиодом, свечение которого будет означать нормальный режим лампы. В этом случае применяют светодиод с рабочим током не более 1 мА. На составном транзисторе VT3-VT4 собрано устройство сравнения и управления током. При уменьшении тока покоя лампы, уменьшается падение напряжения на резисторе датчика тока Rдт. Поскольку напряжение на базе транзистора VT3 стабилизировано источником опорного напряжения, уменьшение напряжения на эмиттере VT3 вызывает открывание транзисторов VT3 и VT4, которые шунтируют резистор Rк и уменьшают общее сопротивление в цепи катода лампы. Тем самым увеличивается ее анодный ток. При повышении анодного тока транзисторы VT3 и VT4 закрываются и увеличивают сопротивление в цепи катода. Для исключения влияния переменной составляющей катодного тока на постоянный ток покоя резистор R5 зашунтирован конденсатором большой емкости С1.

Рассмотренный узел включают в катодную цепь лампы вместо резистора автоматического смещения. При испытаниях разных варианов устройства с несколькими лампами типа 6П6С и 6П3С такой стабилизатор тока обеспечивал постоянство тока покоя с точностью до 2%. По переменному току это устройство зашунтировано конденсатором большой емкости и не оказывает никакого влияния на усиление звуковых частот. При наличии здравого смысла для каждой выходной лампы изготавливают такой стабилизатор тока на небольшой печатной плате и устанавливают вместо катодного резистора. Выставив ток покоя выходного каскада равным 25-30 мА, можно использовать усилитель в классе А или АВ, заменяя в выходном каскаде соответственно лампы 6П6С или 6П3С. Никаких регулировок при замене ламп при этом выполнять не нужно.

Все трансформаторы и лампы установлены непосредственно на корпусе усилителя. Трансформаторы закрыты кожухами, которые также крепятся к корпусу. Установочные размеры силового трансформатора зависят от конструкции самого трансформатора и поэтому не указаны на чертеже корпуса усилителя. Около всех трансформаторов должны быть предусмотрены отверстия для прокладки проводов. Их размеры и положение определяют конструктивно. Плату блока питания закрепляют в подвале корпуса под силовым трансформатором на винтах крепления кожуха трансформатора. Монтаж каскадов усилителя выполняют навесным способом на выводах ламповых панелей или печатным способом. При навесном монтаже на винтах крепления ламповых панелей закрепляют дополнительные контактные пластины из текстолита, на которых резаком готовят контактные площадки. Допустим применение карболитовых клеммников. Порядок монтажа и регулировки усилителя такой же, что и у триодного усилителя того же автора. По материалам публикации Д.Климова статью подготовил

                    Евгений Бортник, Красноярск, Россия, июнь 2016

Russian Hamradio — Аудио схемы

схема усилителя. Мостовая схема усилителя на TDA7294 Не работает мостовая схема усилителя

Сегодня разберем такую интересную возможность увеличения мощности, как подключение усилителя мостом и как подключить 2 усилителя аналогичным способом. В таком режиме один канал работает за плюс (+) а другой за минус (-) , от чего в 2-2,5 раза увеличивается мощность. Результат будет зависеть от питания системы и модели усилителя.

Чаще такой режим работы используется для сабвуфера, как для самого требовательного к мощности элемента. Подключить в мост можно как два канала усилителя , так и два отдельных моноблока.

Мостовое подключение двух каналов

Итак, для мостового подключения двух каналов одного усилителя нужно с одного взять плюс (+), а с другого минус (-). Для двух и четырех канальных усилителей схемы не отличаются.

В принципе, подключение усилителя мостом не сложная операция, для этого не нужно никаких перемычек или дополнительных соединений. Плюсовой провод от сабвуфера подключаете к плюсовой клемме (+) одного канала, а минусовой, соответственно, к минусовой (-) второго.

Предварительно убедитесь, что ваш усилитель поддерживает мостовое включение.

Как подключить два усилителя мостом

Master/Slave

На усилителях, предназначенных для такого соединения, имеются переключатели MASTER/SLAVE. Поэтому при мостовом подключении один из усилков будет ведущим (Master ) второй ведомым (Slave ), установите переключатели в этом соответствии. Именно к Master подключаются межблочные кабели (тюльпаны) от магнитолы, а от него через моно разъем сигнал передается на Slave (одинарным межблоком). Это делается для того, чтобы все настройки и управление осуществлялось с одного моноблока — с Master, то есть gain, фильтры, subsonic и т.п. будут выставляться только на нем. Не нужно брать Y разветвители, чтобы пытаться воткнуть межблочники еще и в Slave.

Если производителем заявлена работа возможность работы усилителя в мост, но нет переключателей Master / Slave, значит на нем будет сразу два гнезда с названиями, подобными — Bridge Input и Bridge Output . В таком случае, на ведущем усилителе используете гнездо Bridge Output и соединяете его с гнездом Bridge Input ведомого.

Подключение акустических проводов

Здесь будьте внимательны и ничего не перепутайте: минусовые разъемы двух усилителей соединяем между собой; далее плюс (+) Ведущего (Master) подключаем к плюсу сабвуфера, а плюс Ведомого (Slave) к минусу сабвуфера !

Да, к сабу идут два плюсовых провода, не нужно напрягаться — все правильно. Дело в том, что на вход одного усилителя подается прямой сигнал, а для второго сигнал переворачивается на 180 градусов. Поэтому на выходе одного растет положительный потенциал, а на выходе второго такой же но отрицательный. Прирост мощности происходит от того, что усилители или каналы (в случае использования одного уся) работают в пониженном сопротивлении. К примеру, если саб скоммутирован на 4 Ом, то каждый усилитель или канал работает в 2 Ом и т.д.

Важные моменты

• • Убедитесь, что ваш усилитель поддерживает мостовое подключение.

• • Убедитесь, что ваш усилитель или усилители поддерживают планируемое сопротивление.

• • Имейте ввиду, что при подключении двух усилителей в мост у Slave может быть отключена защита. Внимательно следите за ним.

• Не подключайте разные каналы/усилители отдельно к катушкам.

Простое и понятное видео, о том как подключить два усилителя в мост:

Одной из главных проблем, с которой сталкивается разработчик ламповых усилителей, является изготовление выходных трансформаторов. В то время как силовой трансформатор должен лишь обеспечивать необходимые напряжения и токи и может быть намотан, в крайнем случае даже вручную, выходной трансформатор оказывает огромное влияние на характеристики усилителя. Способ намотки обмоток, размеры сердечника, даже толщина пластин сердечника и толщина прокладок между обмотками — все влияет на такие важные параметры усилителя, как выходная мощность, полоса пропускания частот и нелинейные искажения.

Желание сделать выходной трансформатор менее критичным к качеству его изготовления или вообще отказаться от его применения привело к появлению схем мостовых усилителей, в которых выходные лампы по постоянному току включены последовательно, а по переменному-параллельно. Поскольку выходные лампы в такой схеме работают в режиме катодного повторителя, а постоянная составляющая на нагрузке исключена, появляется возможность согласовать сопротивление нагрузки с помощью простого автотрансформатора, имеющего всего одну обмотку.

Схема такого мостового усилителя мощности приведена на рис.1.

Рис.1. Схема мостового усилителя мощности

Входной каскад на лампе Л1.1 типа 6Н8С построен по схеме с общим катодом и особенностей не имеет. Его назначение — обеспечить необходимый уровень чувствительности. Если источник сигнала имеет выходное напряжение не менее 4 В, то входной каскад можно исключить и подавать входной сигнал прямо на вход фазоинвертора.

Фазоинвертор (лампа Л2 тина 6Н9С) построен на основе балансного. Такой фазоинвертор отличается большим усилением и симметричностью разделенного сигнала. При желании иметь в усилителе балансный вход типа XLR, обладающий большей помехозащищенностью по сравнению с однотактным входом RCA, можно убрать конденсатор, заземляющий второй вход фазоинвертора, и подать на него сигнал.

Выходной каскад выполнен на двух лучевых тетродах Л3 и Л4. В качестве выходных ламп можно применять лампы 6П6С или 6П3С. С первыми выходная мощность составит около 12-13 Вт, со вторыми — до 25 Вт на канал. Еще более увеличить выходную мощность можно, применив лампы 6П27С, которые имеют максимальное анодное напряжение до 800 В и гораздо больший ток анода. Но для этого придется увеличить мощность силового трансформатора и изменить конструкцию усилителя.

Из-за параллельного включения ламп по переменному току оптимальное сопротивление нагрузки уменьшается в 4 раза и составляет для данной схемы около 900 Ом.

Выходной автотрансформатор намотан на сердечнике от стандартного трансформатора ТП-208-6 сечением 7,0 см2. Первичная обмотка имеет 650 витков провода диаметром 0,33 мм, вторичная — 84, третья — 35 витков провода диаметром 1,0 мм, четвертая — 531 виток провода диаметром 0,33 мм. Все обмотки должны быть намотаны в одну сторону. Их расположение на катушке показано на рис.2.

Рис.2. Расположение обмоток выходного трансформатора

Плечи выходного каскада питаются от отдельных выпрямителей. При изготовлении двухканального усилителя потребуются четыре обмотки анодного питания, что необходимо учитывать при подборе трансформатора.

Схема блока питания двухканального усилителя приведена на рис.3.

Рис.3. Схема блока питания

Силовой трансформатор намотан на сердечнике сечением не менее 16 см2 и имеет восемь обмоток. Первичная обмотка имеет 650 витков провода диаметром 0,5 мм; вторая, третья, четвертая и пятая обмотки имеют по 700 витков провода диаметром 0,2 мм; накальные обмотки – шестая и седьмая — имеют по 19 витков провода диаметром 1,0 мм; восьмая обмотка имеет 36 витков провода диаметром 0,2 мм и используется для питания устройства задержки включения анодного питания.

Устройство задержки включения питания выполнено по схеме на рис.4. Для двухканального усилителя это устройство должно иметь два реле типа РЭС22. В зависимости от рабочего напряжения реле их обмотки включаются параллельно или последовательно.

Рис.4. Схема задержки подачи анодного напряжения

Выпрямители и устройство задержки включения питания собраны на общей плате, рисунок которой приведен на рис.5.

Рис.5. Печатная плата блока питания

Как известно, главным недостатком ламп по сравнению с транзисторами является довольно низкая стабильность параметров. Так, ресурс большинства ламп составляет 500-1000 часов непрерывной работы. За этот период значительно изменяются основные параметры лампы — уменьшается крутизна характеристики, падает выходная мощность, изменяется внутреннее сопротивление. Особенно неприятно этот эффект проявляется в двухтактных выходных каскадах, так как изменение параметров ламп приводит к разбалансировке плеч двухтактного каскада, появлению постоянного тока через выходной трансформатор и увеличению нелинейных искажений. Стабилизация анодного питания в данном случае не помогает, поскольку лампа по постоянному току представляет собой сопротивление и изменение внутреннего сопротивления лампы вызывает нестабильность тока покоя. Большинство усилителей либо регулируется только один раз при изготовлении, либо имеет подстроечные элементы для установки тока покоя в течение срока службы усилителя, что требует периодического проведения профилактических работ с применением специального оборудования и некоторой квалификации от пользователя ламповой аппаратуры.

Для описанного усилителя мною было разработано простое устройство, автоматически поддерживающее заданный ток покоя выходных ламп. Схема этого устройства приведена на рис.6.

Рис.6. Схема стабилизатора тока покоя выходных ламп

Устройство представляет собой стабилизатор тока и состоит из нескольких функциональных узлов. Резистор Rдт представляет собой датчик тока, на котором создается напряжение падения, пропорциональное току покоя лампы. На транзисторах VT1 и VT2 собран маломощный источник опорного напряжения, с помощью которого задается ток покоя лампы. Данная схема источника опорного напряжения отличается малым потреблением тока (0,5-0,7 мА), что немаловажно, так как ток источника опорного напряжения не проходит через датчик тока и, следовательно, приводит к небольшой погрешности установки тока покоя. При желании источник опорного напряжения можно заменить светодиодом, который будет индицировать нормальный режим лампы. В этом случае нужно применить светодиод с рабочим током не более 1 мА. На составном транзисторе VT3VT4 собрано устройство сравнения и управления током. При уменьшении тока покоя лампы уменьшается падение напряжения на резисторе датчика тока Rдт. Поскольку напряжение на базе транзистора VT3 стабилизировано источником опорного напряжения, уменьшение напряжения на эмиттере VT3 вызывает открывание транзисторов VT3 и VT4, которые шунтируют резистор Rк и уменьшают общее сопротивление в цепи катода лампы, тем самым увеличивая ее анодный ток. При повышении анодного тока транзисторы VT3 и VT4 закрываются и увеличивают сопротивление в цепи катода. Для исключения влияния переменной составляющей катодного тока на постоянный ток покоя резистор R5 зашунтирован конденсатором большой емкости С1.

Это устройство включается в катодную цепь лампы вместо резистора автоматического смещения и питается за счет напряжения смещения. При испытании с несколькими лампами типа 6П6С и 6П3С такой стабилизатор тока обеспечивал постоянство тока покоя с точностью до 2%. По переменному току это устройство зашунтировано конденсатором большой емкости и не оказывает никакого влияния на усиление звуковых частот. Для каждой выходной лампы изготавливается такой стабилизатор тока на небольшой печатной плате и устанавливается вместо катодного резистора. Установив ток покоя выходного каскада равным 25-30 мА, можно использовать усилитель в классе А или АВ, устанавливая в выходном каскаде соответственно лампы 6П6С или 6П3С. Никаких регулировок при замене ламп при этом не нужно.

Все трансформаторы и лампы установлены непосредственно на корпусе усилителя. Трансформаторы закрыты кожухами, которые также крепятся к корпусу. Установочные размеры силового трансформатора зависят от конструкции самого трансформатора и поэтому не указаны на чертеже корпуса усилителя. Около всех трансформаторов должны быть просверлены отверстия для прокладки проводов. Их размеры и положение также достаточно произвольны. Плата блока питания крепится в подвале корпуса под силовые трансформатором на винтах крепления кожуха трансформатора. Монтаж каскадов усилителя выполнен навесным способом на выводах ламповых панелей. На винтах крепления ламповых панелей закреплены дополнительные контактные пластины из текстолита, на которых резаком прорезаны контактные площадки.

Порядок монтажа и регулировки усилителя такой же, что и у .

Дмитрий Климов

Ламповые усилители. Методика расчета и конструирования

Мостовой УНЧ на TDA2030 — 150 Вт.

Принципиальная схема мостового усилителя на микросхемах TDA2030A:

Как видите на схеме, усилитель состоит из двух одинаковых каскадов, в которых каждая микросхема TDA2030 на выходе имеет пару транзисторов, за счет которых и происходит умощнение, и эти каскады соединены в мостовую схему, за счет чего мощность еще удваивается. Не плохие результаты данный усилитель показал при использовании его в качестве усилителя для сабвуфера.

Печатная плата мостового усилителя на микросхемах TDA2030 с транзисторами умощнения показана ниже:

Крепление микросхем и транзисторов к радиатору выполнено через изолирующие прокладки с применением пасты типа КПТ. Болты крепления элементов так же имеют изолирующие шайбы.

Внешний вид платы усилителя в сборе для сабвуфера показан на следующих изображениях:

●●● Прямая ссылка на скачивание файла архива в формате RAR, содержащего в себе принципиальную схему усилителя, а так же печатную плату в формате LAY , появится после клика по любой строке рекламного блока ниже, кроме строки “Оплаченная реклама”. Размер файла архива – 0,2 Mb.

Мостовое включение — подключение усилителя к громкоговорителям, при котором каналы стереоусилителя работают в режиме моноблочных усилителей мощности. Они усиливают один и тот же сигнал, но в противофазе. При этом громкоговоритель включается между двумя выходами каналов усиления.

Мостовое включение позволяет значительно увеличить мощность усилителя.

Выходное напряжение на нагрузке оказывается вдвое больше, поэтому при одном и том же напряжении питания и нагрузке выходная мощность усилителя по мостовой схеме теоретически оказывается в 1,5 — 4 раза больше, чем у отдельно взятого усилителя. По такой схеме выполнены усилители мощности современных головных аппаратов. Возможность мостового включения предусматривается практически во всех моделях дополнительных усилителей.

Наряду с достоинством — большей выходной мощностью, мостовым усилителям свойственны и недостатки.
В первую очередь — повышенный примерно в 1,2-1,7 раза по сравнению с исходными усилителями коэффициент гармоник и вдвое худший коэффициент демпфирования (при неизменном сопротивлении нагрузки). Теоретически коэффициент гармоник изменяться не должен, но на практике увеличение происходит из-за различия характеристик реальных (даже одинаковых) усилителей. Ухудшение демпфирования также понятно — выходные сопротивления усилителей сложились.

Один из способов увеличить выходную мощность усилителя при низком напряжении питания — включить его по мостовой схеме . Два одинаковых каскада или усилителя включаются в противофазе и работают на общую нагрузку. Громкоговоритель подключается непосредственно к мостовой схеме без использования разделительных конденсаторов. Выходное напряжение на нагрузке оказывается вдвое больше, поэтому при одном и том же напряжении питания и нагрузке выходная мощность усилителя по мостовой схеме теоретически оказывается в 4 раза больше, чем у отдельно взятого усилителя. По такой схеме выполнены усилители мощности современных головных аппаратов. Возможность мостового включения предусматривается практически во всех моделях дополнительных усилителей.

Наряду с достоинством — большей выходной мощностью, мостовым усилителям свойственны и недостатки. В первую очередь — повышенный примерно в 1,2-1,7 раза по сравнению с исходными усилителями коэффициент гармоник и вдвое худший коэффициент демпфирования (при неизменном сопротивлении нагрузки). Теоретически коэффициент гармоник изменяться не должен, но на практике увеличение происходит из-за различия характеристик реальных (даже одинаковых) усилителей. Ухудшение демпфирования также понятно — выходные сопротивления усилителей сложились.
Выходы встроенных усилителей головных аппаратов имеют потенциал Uпит/2 относительно массы. Поэтому случайное замыкание нагрузки на массу приводит к выходу усилителя из строя, если он не имеет систем защиты. Впрочем, к звуку это уже имеет весьма отдаленное отношение, об этом нужно помнить при монтаже. Однако это свойство можно использовать. Так, входы высокого уровня дополнительных усилителей нередко оборудованы датчиком напряжения, и постоянное напряжение на выходе головного устройства используется как сигнал включения дополнительного усилителя.

Принципиальная схема мощного мостового усилителя мощности ЗЧ на микросхеме TDA2005, выход 20 Ватт на нагрузке 4 Ома. Микросхема типа TDA2005 весьма устаревшая микросхема интегрального УНЧ. Но, тем не менее, именно благодаря устарелости, её зачастую можно приобрести по очень невысокой цене. К тому же, у многих она может быть в старых запасах.

По сравнению с современными ИМС УМЗЧ TDA2005 конечно проигрывает в сложности схемы, потому что требует значительного количества навесных деталей. Но по параметрам идет вполне себе «ноздря в ноздрю» и с более современными.

Однажды автору пришлось ремонтировать старенький музыкальный центр непонятного еще индийского производства. Задача была поставлена не столько восстановить работоспособность, сколько сделать из данного аппарата что-то вроде активной акустической системы для работы с персональным компьютером.

Собственный УНЧ был неисправен, и не было никакого желания заниматься его восстановлением, так как и «при жизни» в нем было мало чего выдающегося. Решено было заменить УНЧ на два модуля на микросхемах TDA2005, поскольку таковые уже давно лежали без дела. При этом, увеличить мощность, повысить качество звука.

Конечно, это повлекло за собой и изменения в источнике питания, — но это другая тема.

Принципиальная схема

Рис.1. Принципиальная схема мостового усилителя мощности ЗЧ на микросхеме TDA2005, 20 Ватт при нагрузке 4 Ома.

Схема одного из каналов УНЧ показана на рисунке 1. Второй канал точно такой же. УНЧ микросхемы включены мостом для получения большей мощности и лучшего качества воспроизведения НЧ.

По такой схеме, при напряжении питания 14V усилитель обладает следующими характеристиками:

• Мощность при сопротивлении акустической системы 4 Ом — 20W.
• При мощности 4 W на нагрузке 4 Ом КНИ не более — 0,2%.
• Диапазон рабочих частот 20-20000 Гц.
• Чувствительность входа 200 mV.
• Рабочее напряжение питания в пределах от 8 до 18 V.
• Ток потребления при максимальной мощности 3,5 А (одного канала).

Входной сигнал проступает через резистор регулятор громкости R1. На схеме он показан, но на печатной плате его нет, так как он есть на передней панели музыкального центра.

Резистор R2 в принципе можно не устанавливать, его задача в том чтобы уровнять стереоканалы по усилению если это необходимо. Кроме того, его можно заменить переменным для регулировки стереобаланса.

Цепь R3-C2 очень полезна, если данный усилитель будет работать с цифровым источником сигнала, например, с выходом звуковой карты персонального компьютера. Эта цепь представляет собой простейший пассивный фильтр ВЧ, который подавляет ВЧ помехи от работы цифро-аналогового преобразователя цифрового источника сигнала.

Вывод 3 микросхемы А1 — это блокировка. В данном случае он используется для плавного пуска микросхемы, чтобы не было броска тока при включении через акустическую систему. Цепь R5-C9 несколько задерживает подключение выхода УНЧ, после того как подается питание.

Как уже сказано, напряжение питания может быть от 8 до 18V. При этом, желательно чтобы все конденсаторы были на напряжение не ниже полтора от напряжения питания. В этой схеме все электролитические конденсаторы на 25V.

Печатная плата и монтаж

Монтаж выполнен на компактной печатной плате (рис.2). Рисунок печатных дорожек показан, как если смотреть на дорожки. Если предполагается делать плату фотоспособом или «лазерным утюгом», этот рисунок нужно будет сделать зеркальным (это можно сделать со скана в любом графическом редакторе).

Рис. 2. Печатная плата для схемы мостового усилителя мощности с микросхемой TDA2005.

Но, на мой взгляд, такую простую разводку можно нарисовать и вручную -перманентным маркером. Микросхеме для работы необходим радиатор. Даже временно включать без радиатора не рекомендую. Эту плату УНЧ можно использовать и по другому назначению, не только как ремонтный модуль, но и как автомобильный УНЧ.

40 Лучших конструкций ламповых УМЗЧ за 40 лет 1999

каскада усилителя. Если теперь движок переменного резистора R1 поставить в крайнее верхнее (по схеме) положение и коснуться его незаземленно го вывода, например, пинцетом, то в головке должен появиться фон переменного тока. Это пр изнак работоспособности усилителя в целом.

Теперь движок регулятора громкости следует поставить в к райнее нижнее (по схеме) положение, измерить и, если надо, скорректировать режимы р аботы лампы. Рекомендуемые напряжения па ее электродах, указанные на принципиальной схеме, измерены относительно общего («заземленного») проводника питания вольтметром с о тносительным входным сопротивлением 10 кОм/В. Без ущерба для работы усилителя эти напряжения могут быть больше или меньше на 15…20%. Если измеренные напряжения; значи тельно завышены, следует ввести между выпрямителем и усилителем дополнит ельный развязывающий фильтр R10C9 (он показан на рис.4 штриховыми линиями) и подобрать резистором R10 (он должен быть мощностью 1 Вт) требующееся напряжение.

Напряжение смещения на катоде триода подбирают резистор ом R3, на катоде пентода — резистором R8.

Затем к входу усилителя можно подключить звукосниматель и проиграть грампластинку. Звук должен быть громким и плавно изменяться при вращении ручки переменною резистора R1. При восстановлении соединения ре зистора R9 с катодной цепью триода громкость звучания головки несколько уменьшится , а качество звука улучшится.

Если же после подключения резистора R9 появится самовозбу ждение усилителя, значит между выходным и входным каскадами возникла полож ительная обратная связь и усилитель превратился в генератор колебаний НЧ. Чтобы уст ранить что явление, достаточно поменять местами подключение выводов обмотки II выходного трансформатора.

После восстановления соединения конденсатора C6 с анодной цепью пентода и проверки плавности регулирования тембра звука переменн ым резистором R6, налаживание усилителя можно считать законченным.

Для начала мы привели подробное описание принципа действ ия, конструкции и настройки, чтобы иметь пример того, как следует работать н ад собственной конструкцией. В дальнейшем те подробности, которые вполне может заменит ь личный опыт радиолюбителя, будут опускаться, больше внимания будет уд еляться нюансам схемы и особенностям конструкции.

Множество схем, разработанных радиолюбителями, было пред назначено для проигрывателей грампластинок, особенно переносных. Это о бъясняется тем, что исторически первые УМЗЧ ставились в патефоны, и получался так называемый радиограммафон. Примером такой схемы, которая питалась от сети 220 В, был

двухламповый усилитель В. Михайлова (БЖР-5/59), показанный на рис.5. Эта схема с открытым входом, как и предыдущая, к тому же имеются и други е черты сходства обеих конструкций, поэтому обратим внимание на особенности.

Во-первых, отсутствует глубокая ООС с выхода усилителя ко входу, имеется только местная ООС в каждом каскаде — это R2 и R6, не имеющие блокирово чных конденсаторов. Во-вторых, питание схемы, выходная мощность которой при ко эффициенте нелинейных искажений 3% составляет 4 Вт, осуществляется по однотактной схеме, поэтому анодная обмотка Тр2 имеет столько же витков, как и первичная сетева я.

Конструктивной особенностью УМЗЧ, устанавливаемых в рад иограммафонах, является расположение его вдали от приводного двигателя, наскольк о это возможно в ограниченном объеме чемоданчика, в котором заключена вся схема. Дополн ительным фактором, защищающим УМЗЧ от наводок со стороны двигателя, является экранирование провода, идущего от звукоснимателя к R1 и далее к сетке Л1, а также всег о усилителя в целом.

По-своему отличной от предыдущих выглядит схема батарейного проигрывателя Е. Додонова (Р-5/61), который изображен на рис.6. Судя по названию, питание устройства

Претензий урч с качеством High & Sound. Усилитель звука высочайшего качества. Подбор схем для сборки

Сегодня у нас есть полезная самоделка для ценителей хорошего звука: Качественный ламповый усилитель Hand made

Здравствуйте!

Решил собрать двухтактный ламповый усилитель (очень визжит) из давно накопленных мною деталей: корпуса, лампы, панели к ним, трансформаторы и тд.

Сразу скажу, что все это хорошее мне досталось в подарок (Тобиш бесплатно) и стоимость моего нового проекта будет 0.00 гривен, а если что-то нужно будет приобрести по мелочам, я куплю за рубли (раз уж свой проект я начинал в Украине, а заканчиваю уже в России).

Начну описание с корпуса.

Когда-то это был, судя по всему, хороший усилитель фирмы SANYO DCA модели DCA 411.

Но послушать меня так и не довелось так как достал меня в ужасном грязном и нерабочем виде, перепримыкать к нему невозможно и подросший сетевик на 110 В (японец, наверное) вскочил все внутренности .Вместо родных микросхем оконечного каскада какие-то сопли от советских транзисторов (это фото из интернета хорошего экземпляра). Короче я все это выдержал и стал думать. Так что ничего лучше, чем засунуть туда (места там довольно много), не придумал.

Решение принято. Теперь необходимо определиться со схемой и деталями. Имею достаточное количество ламп 6п3с и 6н9с.

В связи с тем, что я уже собрал одноразовый на 6p3c, мне захотелось мощности побольше и, покопавшись в интернете, я выбрал эту схему двухтактного усилителя на 6p3c.

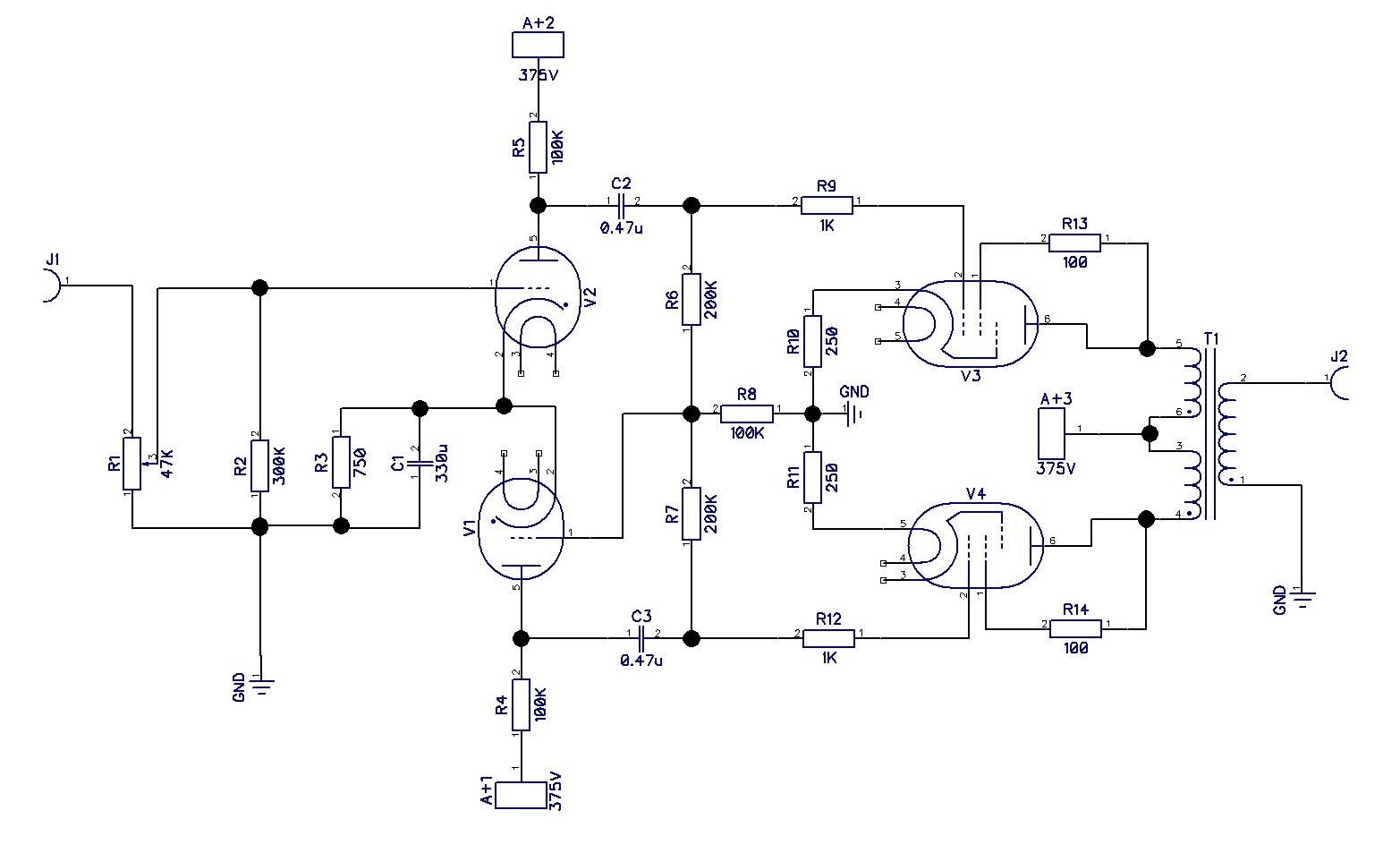

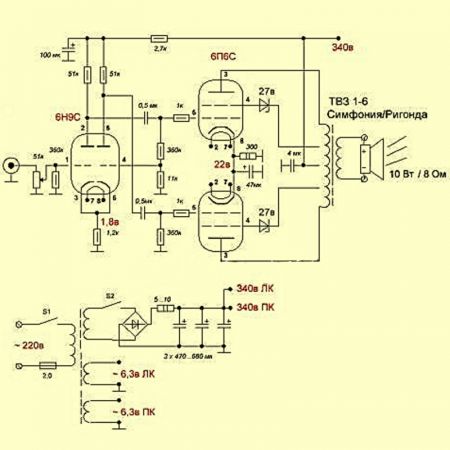

Схема самодельного лампового усилителя (УНГ)

Схема взята с Heavil.ru

Надо сказать, что схема, наверное, не самая лучшая, но ввиду ее относительной простоты и доступности деталей решил остановиться на ней. Выходной трансформатор (фигура важна в сюжете).

В качестве трансформаторов выходного дня было решено использовать «легендарный» ТС-180. Не бросайте сразу камни (закидывайте их до конца статьи :)) Сам я глубоко сомневаюсь в таком решении, но учитывая свое желание не тратить ни копейки на этот проект.

Выводы перевода для моего случая я соединил вот так.

(8) — (7) (6) — (5) (2) — (1) (1 ‘) — (2’) (5 ‘) — (6’) (7 ‘) — (8’) первичный

(10) — (9) (9 ‘) — (10’) среднее

анодное напряжение 8 и 8 ‘на анодах ламп поступает на вывод соединения 1 и 1’.

10 и 10 ‘на динамик. (Придумывал не сам, нашел в интернете). Чтобы развеять туман пессимизма, решил проверить на глаз трансформатор частотной характеристики.Для этого собрали такую ​​стойку на руку скорой помощи.

На фото генератор GZ-102, усилитель BEAG APT-100 (100V-100W), осциллограф C1-65, эквивалент нагрузки 4 Ом (100W) и сам трансформатор. Кстати, есть на сайте.

Ставлю 1000 Гц из расчета 80 (примерно) вольт и фиксирую напряжение на экране осциллографа (около 2 В). Далее я увеличиваю частоту и жду, когда напряжение на трансмиссии может начать падать. То же самое делаю в сторону понижения частоты.

Результат меня, надо сказать, порадовал ахх практически линейный в диапазоне от 30 Гц до 16 кГц, ну думал будет намного хуже. Кстати, усилитель BEAG APT-100 имеет увеличенный выходной трансформатор и HIS Chapter, возможно, тоже не идеален.

Теперь можно со спокойной совестью собрать все в кучу в корпус. Есть идея сделать установку и разводку внутри в лучших традициях, так называемый моддинг (минимум проводов в простой форме) и неплохо было бы сделать светодиоды подсветки, как в промышленных экземплярах.

Блок питания самодельного лампового усилителя.

Сборка начну с заодно опишу. Сердцем источника питания (а, вероятно, и всего усилителя) будет тороидальный трансформатор ТСТ-143, который я в свое время (4-е 4 года) проглотил с мясом из лампового генератора как раз в то время, когда он проводился свалка. К сожалению, к сожалению, у меня не было ничего жалкого такого генератора, а может он тоже был рабочий или его можно было отремонтировать… Меня что-то отвлекло. Вот он мой Силовик.

Конечно, в интернете нашел схему на него.

Выпрямитель будет на диодном мосту с фильтром на дросселе для анодного питания. И 12 вольт для питания подсветки и анодного напряжения. Дроссель здесь мне нравится.

Его индуктивность составила 5 Генри (если верить устройству), что вполне достаточно для хорошей фильтрации. НО диодный мост нашел вот такое.

Его название BR1010. (10 ампер 1000 вольт). Начинаю пить усилитель. Думаю, будет что-то в этом роде.

Расположите и вырежьте отверстия в текстолите под панелями для лампочек.

Получается неплохо 🙂 Пока все нравится.

Так вот, и ЕДАК. Пила сверлильная 🙂

Стало что-то расширять.

Нашел в старых стоках фторопластовый провод и сразу все альтернативы и компромиссы по поводу провода для монтажа бесследно исчезли :).

Это установка. Все как бы «кошерное» тепло отправляется, земля в одной, почти, точке. Должно сработать.

Пора сжечь еду. После проверки и трансформации всех выходных обмоток транса припаял к нему все необходимые провода и приступил к монтажу по принятому плану.

Как известно, у нас не просто никуда без подруги: так пригодился контейнер от Киндер Сюрприз.

И крышка от Нескфеа и старый CD

Я улучшил с плат телевизоров и мониторов. Во всех емкостях минимум 400 вольт (знаю, что у вас должно быть больше, но покупать не хочу).

Мост маневровые цистерны (были под рукой, наверное поменяю потом)

Получается много, ну да ладно, под нагрузкой увидим 🙂

Power switch Использую штатный от усилителя (четкий и мягкий).

С этим готово. Получилось хорошо 🙂

Подсветка корпуса лампового усилителя.

.

И установил по корпусу следующим образом.

Теперь усилитель будет виден днем. Для питания подсветки сделаю отдельный выпрямитель со стабилизатором на какую-то кркин такую ​​микросхему (которую найду в хламе), от которой планирую запитать схему отображения анодного напряжения.

Реле задержки.

Бегая по закромам Родины, я нашел такую ​​совершенно нетронутую вещь.

Радиоконструкторское реле времени для экспонента.

Собираем, проверяем, пробуем.

Время отклика выставили около 40 секунд, а переменный резистор заменили постоянным. Дело идет в завершение. Осталось все собрать, поставить циферблат, индикаторы и регуляторы.

Регуляторы (вход изменения)

Говорят, от качества звука может сильно зависеть.Короче поставил эти

Удвоено 100 ком. Так как у меня их два, то я решил смягчить выводы, получив тем самым 50 ком и повышенную устойчивость к хрипам 🙂

Индикаторы.

Индикаторы я использовал обычные, со штатной подсветкой

Схема подключения нещадно поднималась с родной платы и тоже задействована.

Так и случилось.

При тестировании мощности усилитель продемонстрировал напряжение на выходе 10 вольт неискаженных синусоид частотой 1000 Гц на нагрузку 4 Ом (25 Вт) равномерно по каналам, что порадовало 🙂

При прослушивании звук был кристально чистым, без фона и пыли, что называется, но тоже монитор, что ли? Красиво, но ровно.

Я наивно полагал, что он будет играть без тембров, но …

При использовании программного эквалайзера удалось получить очень красивый звук, который понравился всем. Большое спасибо !!!

Мы все в какой-то степени творцы и художники и не жалеем своего любимого человека. Но не всегда время заниматься сложными техническими замыслами и самым главным желанием. Поэтому мы обычно пропускаем эту неприятную процедуру и надеемся на порядочность бренда. Однако в современной реальности не все золото блестит и есть возможность получить небольшую валентную бронзу.

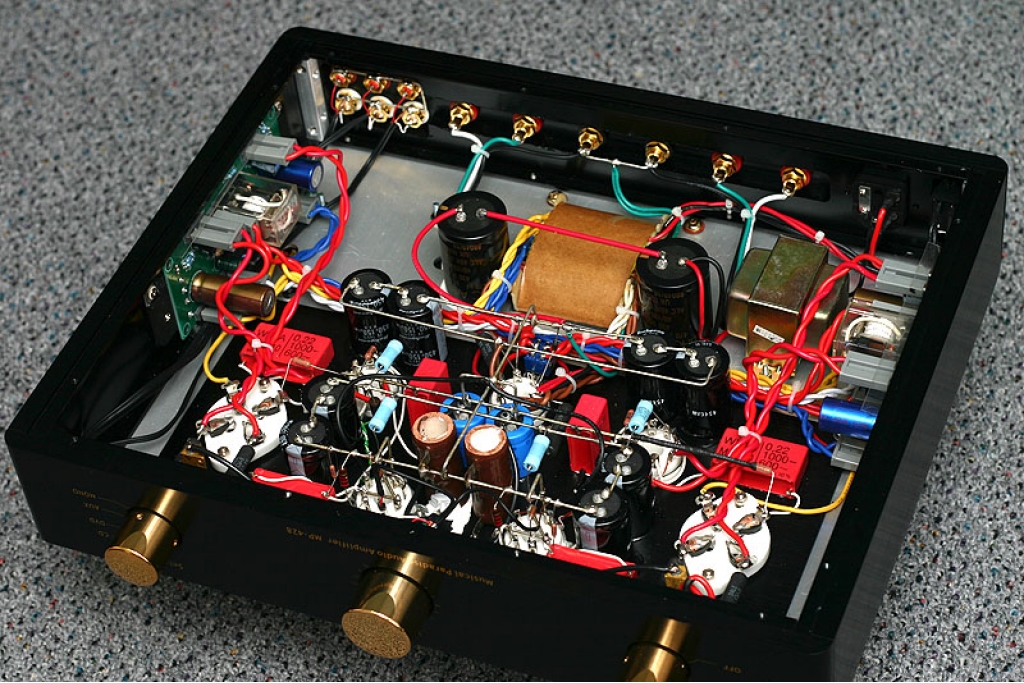

Amplifying Hi-End Audio Equipment, это отдельный класс продуктов, который сложно оценить деньгами, так как в общий звуковой комплект вместе с усилителем входят — акустические системы и источник звуковых колебаний.

Совершенно очевидно — усилитель звука является частью общей звуковой системы, и его отрицательный вклад в воспроизведение звука всегда можно списать на плохую среду.

Многие дилеры известных фирм (предлагающих свою продукцию) сразу предупреждают — очень дорогой Hi-End Amplifier Power хорошо работает только с рекомендованными и очень дорогими акустическими системами и проводами.Следовательно, приобретая качественный аппарат сложно оценить его реальный потенциал, так как на 50% качество звука зависит от места прослушивания и психоэмоционального состояния человека, которое контролировал грамотный продавец-психолог.

Сначала мы в восторге от новой дорогой покупки, но в дальнейшем чувство привыкания порождает неудовлетворенность, так как рядом появилась альтернативная вещь, которая как бы чуть лучше. Это та основа, на которой построена вся рекламная компания (продажа дорогой аудиотехники).И человек, находящийся в такой ситуации, заложник и потенциальный покупатель точно такой же (в плане усиления звука) только с другим логотипом оборудования — думаешь / купил новое / реальное сравнение получилось хуже старого.

В прошлом веке «родилась» электрическая лампа, а связанными с ней пассивными элементами являются конденсаторы и резисторы.
Лампа — активный вакуумный усилительный элемент, имеющий определенный уровень усиления сигнала (коэффициент усиления).Транзистор является аналогом полупроводниковой лампы.
Резистор — это пассивный элемент, ограничивающий усиление сигнала и токи, создающий падение напряжения (рабочая точка) на входе и выходе лампы.
Конденсатор — это пассивный ограничительный элемент и ограничитель постоянного тока, а также фильтрующий и поддерживающий постоянную амплитуду напряжения. Однако при включении источника питания значительная емкость накопительных конденсаторов будет провоцировать ток тока, который создает дополнительные цепи.
Для работы лампы необходимо подать постоянное давление на анод и с помощью катода или анодного резистора отрегулировать требуемое усиление сигнала. Все — конструкция готова, это уже односторонний предусилитель класса «А». Осталось только сделать блок питания — установить силовой трансформатор, выпрямительные диоды, фильтрующий конденсатор.
Аналогично собираем оконечный каскад усиления на более мощную лампу При замене катодного резистора на выходном трансформаторе получается очень простая и надежная схема с правильным звучанием.К сожалению, массовое производство такого продукта коммерчески невыгодно, так как небольшая выходная мощность и дорогие аудиофильные детали, без которых усилитель не выдаст достойного звука, вам не дадут возможности положить деньги в карман.

Учитывая Hi-End Amplifier В целом получается, что все элементы схемы тесно взаимосвязаны и отсутствие одного из них приведет к нарушению энергетических процессов.
Понятно — каждый новый элемент влияет на звук, добавляя свой отрицательный гейт.А если нет подробностей, значит, нет проблем. Отсюда минимальное количество пассивных компонентов. Это помогает улучшить качество звука, а реальный шум заставляет ограничивать энергоресурсы — резисторы. Резисторы сложные, но есть возможность заменить активные элементы, влияющие друг на друга согласованно (один усиливает, другой стабилизирует ток), это компенсирует общую негативную гордость.
Решение установить дешевые резисторы или более дорогие активные элементы принимает не конструктор, а маркетолог.В сухом остатке выигрывает Мораль — «Чем дешевле, тем лучше». К сожалению, этот принцип прогрессирует и приводит к уменьшению количества деталей звука. Между тем китайцы занимают свободную нишу и гонят ширпотреб, и мы начинаем вспоминать, какой звук был раньше, за нормальные деньги.

Блок питания усилителя мощности обеспечивает энергией активных элементов схемы, преобразуя и фильтруя переменное напряжение в постоянное. Скорость преобразования напряжения зависит от быстродействия силовых выпрямителей — диодов и сильно влияет на характер звука.Естественно, использование быстродействующих диодов необходимо, но их стоимость зависит от мощности и быстродействия.
Обычно производители не будут «париться» с диодами и устанавливать наиболее дешевые подходящие ток и напряжение, что не позволяет активным элементам схемы в полной мере реализовать свои потенциальные возможности. Стоимость диодов от 1 рубля до 50 долларов.

На фото показаны дорогие и достойные по всем техническим и не только параметрам диоды на основе карбида кремния цена — 25 долларов за 1шт.Естественно, серийных Hi End продуктов нет.

Важным элементом источника питания является конденсатор, поскольку он обеспечивает мгновенную энергию импульса усилительному элементу, что позволяет воспроизводить крутые фронты сигнала — музыкальное выражение. Конденсаторы делятся на электролитические, пленочные и бумажные.

(электролиты) имеют малые габариты, большие емкости и копеечную стоимость, их работа осуществляется с помощью медленных ионных процессов, а звук у них прессованный и невыразительный.

На фото представлены добротные и относительно дорогие мнимые электролитические конденсаторы, которые также используются в материнских платах и ​​видеокартах компьютеров.

Отдельно отметим конденсаторы Sanyo OS-CON (фиолетового цвета), которые устанавливаются в видеоселекторах самых престижных компьютерных фирм (сухой сепаратор — бумажный с серебряным напылением), это лучшие электролитические конденсаторы для подавления ВЧ помех в цифровых схемах. Недостатки — небольшая удовлетворенность и дороговизна.

Прозрачные и бумажные конденсаторы обладают высокими импульсными характеристиками, широким диапазоном рабочих частот, низким эквивалентным сопротивлением, характер их характера зависит не только от проводника и диэлектрика, но и от индивидуальных характеристик — сложности процесса изготовления, что гарантирует очень высокую стоимость. конденсаторов для аудиопленок, которые могут достигать десятков и даже сотен долларов. Однако в серийных усилителях мощности Hi-END таких конденсаторов нет и быть не может, это подтверждает однотипность усилителей разных ценовых категорий и их официальные схемы.

Понятно, что конденсатор в аудиосистеме является предметом прямых спекуляций, так как многие ценовые категории (моржи) представлены на рынке от 0,01 цента до 500 долларов (и более). Стоимость конденсаторов определяет стоимость аудиодизайна с точки зрения качества звука (цена / качество звука).
Если известный производитель усилительного оборудования Hi-end установит только пару конденсаторов стоимостью 10 долларов за 1 шт., То у дилера появляется реальная возможность продать усилитель по цене дорогой машины.Поэтому в современном аудиопроизводстве сложно предположить наличие Hi-end усилителя с конденсаторами общей стоимостью около 200 долларов.
В результате огромных затрат на рекламу и жажды производителя — дилера, Качество звука современной аудиопродукции находится на уровне стоимости конденсаторов и не зависит от розничной цены аппарата, а от известности бренда.

Если говорить конкретно — вы купили дорогой аппарат с качеством звука на уровне 200 долларов, а оставшиеся тысячи долларов пошли на оплату рекламы лейбла бренда.
Именно поэтому среди многих поклонников качественного звука бытует расточительное мнение — все усилители HI-END Примерно одинаковы и приоритет в улучшении звучания отдается соединительным проводам, источнику и акустическим системам, не говоря уже о том, что для каких целей используется аудиооборудование и кто действительно усиливает звук.

Аудиофильные пленочные и бумажные конденсаторы общей стоимостью 2000 долларов США.

В результате использования инертных электролитов потребитель (не зная себя) находится в поисках не аппаратных и звуковых качеств, а аудио-элективных конденсаторов.Но, установив уникальные конденсаторы в «фирменном» продукте, ничего хорошего не получите, кроме новой головной боли. Дело в том, что общая схема заточена на установку дешевых и огромных сверхналевых емкостей электролитов, а бумажно-пленочные конденсаторы имеют небольшие емкости и большие размеры. Следовательно, для полного обновления может потребоваться символическая сумма, намного больше миллиона долларов и корпус превратится в чулан. Теперь мы подошли к ответу на вопрос, почему производители не устанавливают хорошую бумагу и пленку?

Стоимость четырех пленочных конденсаторов (одна белая фотография) равна цене всех электролитических конденсаторов.Из этого количества электролитических конденсаторов можно сделать более 15 очень дорогих Hi-End усилителей. Из четырех пленочных конденсаторов не делайте даже один канал предварительного усиления.
В наших однотактных гибридных усилителях мощности все каскады работают на бумажно-пленочных конденсаторах, а относительно большие (допустимой емкости) электролитические конденсаторы устанавливаются только в одном месте — отдельном блоке питания мощных выходных биполярных транзисторов, что определяет оригинальность конструкции. схема.
Дело в том, что применяется питательный аккумуляторный блок питания (Virtual Battery Power Supply), где электронно увеличена емкость бумажных и пленочных конденсаторов.И звук такого усилителя даже при записи с мобильного телефона производит неизгладимое впечатление, при этом конструкция неплохо работает в любом помещении, с любыми акустическими системами.
Общая стоимость всех конденсаторов составляет 2000 долларов.

Но самое смешное начинается сейчас!
— Кому интересны подробности, переходите по ссылке, а мы сразу к деньгам. Стоимость разных видов этих устройств начинается от 20 рублей и заканчивается действительно уникальными 10 000 долларов, наверное есть подороже.
Красивый красавчик на 200 долларов — очень круто для современных продуктов Hi-End класса.
Продавцы усилителя известной марки, в котором установлен такой механизм, запросто запросят 1/2 стоимости квартиры и все будет в порядке.
Просто — на этом снимке видна изба. Так поступает собачий аферист (Иван Барыга).

Откровенно говоря — нет смысла устанавливать регулятор громкости такого класса в современное дорогое устройство, потому что качество звука изменится мало (много раз проверял).Это связано с низкой чувствительностью схемы к качеству используемых электродов, поскольку множественная обратная связь и множество резисторов действительно ограничивают скорость движения энергии, работает классический закон проводимости «Дядя Омар» — больше сопротивление меньше ток, т.е. Снижается запас энергии в единицу времени и создается дополнительное сопротивление его движению. Как выход из положения — отказ от резисторов и общей обратной связи, но для этого нужно включить голову, что сложно.Поэтому всегда проще выкинуть схему из учебника и ввести дополнительную локальную обратную связь для эксклюзивности — это новые и современные технологии в Hi-End усилителях.

Чтобы доказать вышесказанное, предлагаем — испытать последовательный усилитель GRIMMI на ваших условиях с любым самым дорогим усилителем HI-END. По результатам теста мы будем выкладывать исходящие видеофайлы, чтобы все могли слышать и видеть — кто действительно издает звук, а кто производит просроченные живые продукты.
Сомнения, внимательно посмотрите видеофайлы, там здоровый почерк усилителя GRIMMI и сравните качественные (сильно ужас) записи с его лучшими оригиналами, сразу все сомнения развеивают.

Статья о создании усилителя, в схемотехнике и конструкции которого использованы нетрадиционные технические решения. Проект некоммерческий.

Заниматься аудиотехникой и слушать музыку я начал очень давно, с конца 80-х и долгое время был твердо убежден, что любой разум с лейблом Sony, Technics, Revox и т. Д.Намного лучше бытовые усилители и самодельные — тем более западные бренды и технологии, и детали высочайшего качества, и опыт.

Все изменилось после A.M. Лихницкого в журнале Аудиомагазин № 4 (9) 1996 г., где рассказывается о разработке и внедрении усилителя Быр-001 в 70-е годы, автором которого он является. Будет ли случай, через небольшой промежуток времени, неисправный Бриг-001 из первых выпусков попал в мои руки. Использование только оригинальных отечественных деталей 70-80-х годов довело этот ум до первоначального состояния, так что его звуковые возможности можно оценить достаточно надежно.

Подключение усилителя Brig-001 вместо домашней аудиосистемы Technics SU-A700 повергло меня в шок — Brig звучал намного лучше, хотя параметры были скромнее и были старше на 20 лет. Именно тогда и возникла идея сделать своими руками усилитель, способный заменить штатные в аудиосистеме, как это было сделано в 1998 году, в основном на отечественной элементной базе военной приемки. Новое устройство не оставляло шансов сравнительным прослушиваниям уже и более именитых усилителей, таких как NAD и Rotel средние модели линейки и было довольно убедительно даже в сравнении со своими старшими собратьями.Дальнейшее развитие проект получил в 2000-х годах в виде двухблочного разума по той же схеме, но с новой конструкцией и повышенной энергоемкостью блока питания. Его сравнивали с транзисторными и ламповыми усилителями из своей ценовой категории до нескольких тысяч долларов США, и во многих случаях превосходили их по качеству звука. Тут я понял другое — конструкция усилителя решает практически все.

Проанализировав результаты прослушиваний, особенно с участием усилителей, которые звучали лучше моего двухблочного ума, я пришел к выводу, что либо хорошие ламповые конструкции, либо транзисторы без общих ООС оказались на высоте. .Были среди них и умы с глубокими ОУОС, в спецификациях которых часто выдерживались очень высокие значения скорости увеличения выходного напряжения — 200 В / мкс и выше. Как правило, эти устройства были дорогими, а их схемотехника отсутствовала в открытом доступе. В моем финале тоже был достаточно глубокий OUOS, но скорость по сравнению с ними составляет около 50 В / мкс при сопоставимом выходном напряжении. Иногда ему не хватало способности в полной мере передать разницу в тембрах музыкальных инструментов и голосах исполнителей, эмоции музыкантов.На некоторых композициях была упрощена подача нот, часть тембрового богатства скрывалась за какой-то тонкой серой пеленой. Наверное, это называется «транзисторным звуком», присущим противоположному уму.

Причины «транзисторного» звука в уме с ОУОС неоднократно обсуждались и на форумах, и в книгах по схемотехнике, и в публикациях журналов, соответствующих данной теме. Одна из хорошо известных версий, которой я придерживаюсь, заключается в том, что низкое выходное сопротивление перегруженных усилителей orac, измеренное по синусоидальному сигналу и активной нагрузке, не сохраняется при воспроизведении музыки на AU, что позволяет Сигналы анти-EDC от динамических головок проникают на выход усилителя по цепям обратной связи на его входе.Эти сигналы не вычитаются OUOS, так как они уже различаются по форме и имеют фазовый сдвиг относительно оригинала, поэтому они безопасно усиливаются и снова попадают в акустические системы, вызывая дополнительные искажения и посторонние звуки в аудиокоде. Методы борьбы с этим эффектом периодически обсуждаются. В качестве примеров можно привести следующее:

1. «Ложный» канал ОУОС, когда его сигнал снимается с одного из параллельно включенных элементов оконечного каскада, не подключенного к сети переменного тока, и загружается на резистор определенного номинала.

2. Снижение импеданса разума даже до охвата OUOS.

3. Увеличить скорость внутри контура ОУОС до «космических» скоростей.

Естественно, наиболее эффективным способом борьбы с артефактами OUOS является исключение их из схемы разума, но мои попытки построить что-то стоящее без OIOS на транзисторах не увенчались успехом. Начинать с нуля в области ламповой аудиотехники он уже посчитал неуместным для себя.Метод пункта «1» вызвал много вопросов, поэтому начались эксперименты с увеличением скорости внутри контура обратной связи, приведенного и в пункте 2. Хочу сразу обратить внимание на то, что скорость увеличения выходного напряжения, Достаточно воспроизвести воспроизведение звуковой атаки звуком музыкальных инструментов, это значение сравнительно небольшое, а его сверхвысокие значения актуальны только применительно к работе УСВН.

Понятно, что в усилителях с полным OOS не все проблемы решаются увеличением скорости приращения, но основная идея заключалась в следующем, в других параметрах: чем выше скорость внутри контура OUO, тем быстрее «хвосты» нескомпенсированных сигналов обратной связи и какой должен быть порог их слуховой видимости, учитывая уменьшение длительности артефактов с нарастающей скоростью.Двигаясь в этом направлении, очень быстро столкнулся с проблемой приблизиться хотя бы к планке 100 В / МКС на дискретных элементах — если бы было намного сложнее в схеме каскадов на мощных транзисторах. В усилителях с обратной связью по напряжению у меня не было высокой скорости «не вязанной» со стабильностью, а в виду с TOS (с обратной связью по току) было невозможно без использования интегратора получить приемлемый уровень постоянное напряжение на выходе, хотя все было на скорости В порядке, и со стабильностью проблемы решились.Интегратор меняет звук, на мой взгляд, не в лучшую сторону, поэтому очень хотелось обойтись без него.

Ситуация была практически мертвая и не первый раз возникала мысль, что если создать усилитель мощности с напряжением ООС, то по топологии предварительного или телефонного усилителя будет намного проще сделать его скоростным, широкополосным. , стабильно и без интегратора, что, на мой взгляд, должно положительно сказаться на качестве звука. Оставалось только придумать, как это реализовать.Почти 10 лет не было решения, но за это время в домашней «БИК» было проведено исследование влияния увеличения выходного напряжения внутри контура общего ООС на качество звука, для чего планировка была Создано, что позволяет тестировать различные композитные усилители к OU.

Мои результаты «Нир» были такими:

1. Скорость и полоса пропускания композитного усилителя должны увеличиваться от входа к выходу.

2. Коррекция только однополюсная.Нет конденсаторов в цепях ООС.

3. Для усилителя с максимальным выходным напряжением 8,5 в RMS, с глубиной OUO около 60 дБ, заметное усиление звука появляется где-то в диапазоне 40-50 В / мкс, а затем ближе к 200 В / мкс, когда Усилитель практически перестает быть «слышимым» ОУОС.

4. Свыше 200 В / ISS заметного улучшения не наблюдалось, но для ума с выходным напряжением 20 в RMS, например, уже нужно 500 В / мкс для достижения того же результата.

5. Входные и выходные фильтры, ограничивающие интеллектуальную полосу, проявляются в звуке, даже если частота среза значительно выше верхнего предела звуковой полосы.

После неудачных опытов с сознанием на дискретных элементах мой взгляд обратился на высокоскоростные OU и интегрированные буферы, имеющие самый высокий выходной ток. Результаты поиска разочаровали — все устройства с большим выходным током безнадежно «медлительны», а быстродействующие имеют низкое допустимое напряжение питания и не очень большой выходной ток.

В 2008 году случайно в Интернете появилось дополнение к спецификации на интегральный буфер BUF634T, где сами разработчики сделали схему составного усилителя с тремя такими выходными буферами, включенными параллельно (рис. 1) — тогда это было тогда что идея была создана для создания разума с большим количеством таких буферов в выходном каскаде.

BUF634T — это широкополосный (до 180 МГц), сверхбыстрый (2000 В / мкСм) буфер, построенный на основе параллельного повторителя с выходным током 250 мА и током покоя до 20 мА.Единственный его недостаток, можно сказать, — это низкое напряжение питания (+ \ — 15 В номинальное и + \ — 18 В — максимально допустимое), что накладывает определенные ограничения на амплитуду выходного напряжения.

Остановил свой выбор на BUF634T, смирившись с низким выходным напряжением, так как все остальные характеристики буфера и его звуковые свойства были полностью удовлетворены, и приступил к проектированию ума с максимальной выходной мощностью 20 Вт / 4.

Рис. 1

Выбор количества элементов выходного каскада производился таким образом, чтобы обеспечить работу в чистом классе А на нагрузке 8 Ом и обеспечить, чтобы режимы элементов выходного каскада по току были далеки от номинальных. предел.Необходимое количество было определено как 40 + 1. Для дополнительного 41-го буфера был установлен минимальный ток покоя — всего 1,5 мА, и предполагалось использовать его для того, чтобы произвести первый запуск конструкции перед установкой радиаторов, а также как провести некоторые настройки и эксперименты в более комфортных условиях. Впоследствии оказалось, что это была очень хорошая идея.

Как известно, параллельное включение интегральных микросхем не приводит к увеличению общего уровня шума и кг, но входное сопротивление такого модуля уменьшается, а его входная емкость увеличивается.Первое не критично: входное сопротивление BUF634T составляет 8 МОм и соответственно суммарное не будет ниже 195 кОм, что более чем приемлемо. С входной емкостью ситуация так радужная: 8 ПФ на буфере дают 328 ПФ общей входной емкости, что уже является заметной величиной и отрицательно скажется на работе качающегося OU (рис. 1). Для глобального уменьшения выходного сопротивления драйвера оконечного каскада перед ним был введен еще один OU, покрытый собственным контуром OOS.Таким образом, схема выросла в тройной композитный усилитель, но в котором выполнены все пункты результатов моего «Нира». После многочисленных экспериментов был определен состав композитного усилителя UN: AD843 занял место входного OU, а мощный высокоскоростной OU AD811 с ​​текущим OOS был вызван на выполнение функции выходного буфера каскад приводов. Для гарантированного получения требуемого быстродействия (более 200 В / мкс) коэффициент усиления AD811 был выбран равным двум, что в идеале вдвое превышало доступные 250 В / мкс в AD843 и позволяло надеяться, что при соответствующем проектировании схемы и При удачном построении можно будет сохранить желаемое значение скорости увеличения скорости выходных напряжений для полной схемы УМ.Забегая вперед, отмечу, что ожидания оправдались — реальное значение этого параметра с выходными буферами было более 250 В / мкс.

Общая схема усилителя претерпела множество изменений при настройке и настройке, поэтому сразу же приведу окончательный вариант, включающий все исправления и доработки (рис. 2).

Конструкция проста — селектор входов, регулятор громкости, UN, буферный усилитель для записи на магнитофон, оконечный каскад и реле защиты, которое управляется оптоэлектронной схемой задержки переменного тока. и защита их от постоянного напряжения (рис.3). Для компактности буферы и относящиеся к ним резисторы объединены по 10 шт, но нумерация деталей сохранена полностью. Как видно на рис. 2, контактная группа реле защиты MID (К6) не входит в звуковую цепь и закрывает выход на землю во время переходных процессов или возможных аварийных ситуаций.

Для BUF634T такое включение не опасно, тем более что все буферы имеют на выходе резистор 10 Ом. Во избежание потери устойчивости усилителем из-за установки на Земле резистора R15 (R15) одновременно с переключающим реле К6 замыкается еще и К5, образующий TSE-цепь каскада привода ОУОС через резистор R14.Если показатели резисторов R14 и R15 равны, то никаких посторонних щелчков в динамиках при защите защиты нет, даже если они чувствительны более 100 дБ.

Стоит отметить, что первый год эксплуатации усилитель работал надежно и без реле К5, и без временной цепочки ООС от R14, но я не давал покоя вероятности самовозбуждения при защите, поэтому эти были введены дополнительные элементы. Кстати, усилитель отлично работает и охватывает оконечный каскад цепи OUOS.Вы можете удалить резистор R15, реле K5 и резистор R14, чтобы замкнуть обратную связь в Union, которую я сделал, в качестве эксперимента. Звук очень понравился — возможно, это тот вариант, когда от использования сверхбыстрой обратной связи мы получаем больше плюсов, чем минусов.

На схеме также видно, что один из 4 входов (вход CD) передает сознание в режим усилителя постоянного тока (POP), а с входа LP (проигрыватель виниловых дисков) реализуется функция «Tape Monitor», причем без дополнительные контактные группы в цепи прохождения сигнала.Я фанат аналоговой записи, поэтому сделал для себя. Если в аудиосистеме нет аналоговых записывающих устройств, то блок на IC1 можно удалить.

На схеме не показаны блокировочные конденсаторы по питанию — они будут отображаться на схеме БП.

Идеология этого усилителя во многом отличается от классической и основана на принципе разделения токов — каждый элемент оконечного каскада работает с малым током, в очень комфортном режиме, но достаточное количество этих элементов, включенных параллельно, может обеспечить У этого 20-ваттного усилителя максимальный ток в нагрузке Более 10 А постоянно и до 16 А в импульсе.Таким образом, выходные каскады загружаются при прослушивании в среднем не более 5-7%. Единственное место в усилителе, где могут удерживаться большие токи — это две медные шины на разуме карты, ведущие к клеммам для подключения переменного тока, где выходы всех BUF634T каждого канала объединяются.

В рамках той же идеологии был разработан блок питания (рис.4) — в нем тоже все силовые элементы работают с относительно небольшими токами, но их тоже много, и как следствие общая мощность БП в 4 раза превышает максимальное потребление усилителя.БП — одна из важнейших частей усилителя, о которой, с моей точки зрения, стоит подумать подробнее. Усилитель построен по технологии «двойное моно» и поэтому содержит два независимых БП на «плате» для цепей сигнализации, полностью стабилизированные, мощностью по 150 Вт каждый, отдельные стабилизаторы для усилителя напряжения, а также БП для обеспечения сервисные функции, питание от отдельного сетевого трансформатора 20 Вт. Все сетевые трансформаторы БП фазированы между собой — при изготовлении трансформаторов промаркировали жилы начала и конца первичных обмоток.

Силовая часть каждого канала разделена на 4 биполярные линии, что позволило снизить ток нагрузки каждого стабилизатора до значения всего 200 мА, а падение напряжения на них увеличить до 10 В. В В этом режиме даже простые интегральные стабилизаторы типа LM7815 и LM7915 зарекомендовали себя в питании звуковых цепей. Можно было использовать более «продвинутые» микросхемы LT317 и LT337, но было много оригинальных LM7815C и LM7915C от Texas Instruments, с выходом 1.5 А, что и определило выбор. Всего питание сигнальных цепей усилителя обеспечивают двадцать таких интегральных стабилизаторов — 4 для УН и 16 для ВК (рис. 4). Каждая пара стабилизаторов питания питает 10 шт. Buf634t. Одна пара стабилизаторов для UN нагружена связкой AD843 + AD811 одного канала. RC-цепочка (например, R51, C137) перед стабилизаторами УНН имеет двойное назначение: защищает выпрямитель от падения тока при включении питания и формирует фильтр с частотой среза ниже границы звукового диапазона (около 18 Гц. ), что существенно снижает амплитуду выпрямленных пульсаций напряжения и уровень других помех, что важно для входных каскадов.

Еще одной особенностью блока питания является то, что основная часть всех конденсаторов фильтра (160000 мкФ из 220 000 мкФ) находится после стабилизаторов, что позволяет при необходимости давать большой ток. Однако для этого потребовалось внедрение системы плавного пуска «Soft Start» для защиты стабилизаторов при включении усилителя и начального заряда контейнерного аккумулятора. Как видно на рис. 4, плавный пуск реализуется просто, на одном транзисторе (VT1), который с задержкой (порядка 9с) подключает слаботочное реле К10, в том числе, в свою очередь, 4 сильноточных реле К11-К14, с четырьмя контактами групп в каждом замкнутом состоянии по 16 ограничивающих токовых резисторов номиналом 10 Ом (например, R20, R21).То есть при включенном усилителе максимальный пиковый ток каждого стабилизатора жестко ограничен 1,5 А, что для него является нормальным режимом. «Мягкий пуск» в первичной цепи 220 В не используется — в случае обрыва ограничивающего тока резистора или потери контакта в местах пайки его выводов возможны тяжелые последствия для всего ума. .

На БП для сервисных функций напряжение сети назначено на главные трансформаторы (реле К8), питание компонентов системы Soft Start, реле селектора входов, напряжение питания которых, кстати, тоже стабилизировано.Так же реализован вывод +5 В, выводимый на разъем на задней панели ума, это некий стандарт в моих усилителях для одновременного включения любых внешних блоков. Этот усилитель вполне может работать как усилитель-коммутационное устройство (предварительный усилитель) для более мощных моноблоков, например, который будет включаться при заполнении управляющего напряжения до +5 В.

Блок питания строился в первую очередь, так как для дальнейшего продвижения процесса разработки требовалось наличие полноценного БП, чтобы первый запуск, эксперименты и настройки были близки к реальным условиям эксплуатации.После успешного пуска всех цепей питания на карту был собран селектор входов, узел включения и защиты, а также композитный усилитель с одним BUF634T (BUF41) на выходе. Как уже упоминалось выше, этот 41-й буфер имеет небольшой ток покоя и не требует установки на радиатор, но наушники теперь легко подключились к выходу усилителя, что дало возможность слухового контроля наряду с измерениями. По окончании отладки схемы с одним выходным буфером в каждом канале осталось всего 80 шт.И посмотрите, что из этого получится. Никаких гарантий положительного результата у меня не было, да и не могло — не было информации об успешно реализованных подобных проектах других разработчиков. Насколько мне известно, проектов на параллельных OU, имеющих схожую скорость, ни в России, ни за рубежом и сейчас.

Результат по-прежнему положительный. Поскольку усилитель был собран на жестком шасси из алюминиевых прутков, где были закреплены все коммутационные разъемы (фото 1), то можно было подключить его к аудиосистеме и без корпуса.Начались первые прослушивания, но чуть позже — сначала приведу параметры:

Выходная мощность: 20 Вт / 4 Ом, 10 Вт / 8 Ом (класс A)

Полоса пропускания: 0 Гц — 5 МГц (вход CD)

1,25 Гц — 5 МГц (входы AUX, TAPE, LP)

Скорость роста выходного напряжения: более 250 В / мкс

Коэффициент рециркуляции: 26 дБ

Выходное сопротивление: 0,004 Ом

Входное сопротивление: 47 кОм

Входная чувствительность: 500 мВ

Соотношение сигнал / шум: 113.4 дБ

Потребляемая мощность: 75 Вт

Мощность блока питания: 320 Вт

Габаритные размеры, мм: 450x132x390 (без учета высоты ножек)

Вес: 18 кг

По параметрам, даже не глядя в схему, очевидно, что в усилителе отсутствуют входные и выходные фильтры, а также цепи внешней частотной коррекции. Но стоит отметить, что при этом он стабилен и отлично работает даже с неэкранированными межблочными кабелями.Достаточно информативна в этом плане и осциллограмма Меандра 2 кГц 5В / корпус, на нагрузке 8 Ом при практически максимальном уровне выходного напряжения (фото 2).

С моей точки зрения, в этом заслуга правильной разводки проводников «Земля», а также большая площадь их сечения: от 4 кв.мм. до 10 кв. (включая дорожки на печатной платеох).

Есть осциллограммы, снятые и на частотах 10кГц, 20кГц и 100кГц, но высокочастотные проверки проводились при низком уровне сигнала, поэтому наличие на входе высокопрочного регулятора громкости, а также цепи RC Цобель на выходе ума, который еще присутствовал в то время (Меандр 100 кГц 50мВ / Чехлы — Фото 3).

При первом прослушивании в домашней аудиосистеме выяснилось, что устройство звучит и что пора заказывать корпус, чтобы можно было с ним ехать в «тур» 🙂 с момента окончания работы На проект и первое прослушивание прошло более 5 лет. За это время были произведены десятки (более 70, по приблизительным оценкам) сравнительных прослушивающих усилителей с эксклюзивным ламповым и транзисторным интеллектом от известных производителей, а также с авторской разработкой высокого уровня.На основании полученных экспертных оценок можно сказать, что по естественности звука усилитель не уступает большинству прослушиваемых двухтактных и одномерных ламп и транзисторных усилителей, построенных без использования отрицательной обратной связи, но зачастую существенно превышающих их по музыкальному разрешению. Многие любители лампового звука и приверженцы однотактного незамеченного ума заметили, что в этой конструкции работа отрицательной обратной связи и «не выдает из себя» наличие в схеме двухтактных выходных каскадов.

Усилитель подключаемый к различной акустике — это как колонки известных российских производителей: Александра Клячина (модели: МБВ (МБС), ПМ-2, Н-1, У-1), Rupor Ase Александра Князева, полочные колонки на профессиональные колонки Tulip Acoustics, AC иностранных брендов по средней и высокой цене: Klipsh, Jamo, Cerwin Vega, PBN Audio, Monitor Audio., Cabasse и многие другие, с различной чувствительностью и входным сопротивлением, многополосные со сложными и простыми разделительными фильтрами , широкополосный без разделительных фильтров, кондиционер с различным акустическим оформлением.Особых предпочтений не было, но разум лучше всего раскрывается на напольной акустике с полноценным НЧ диапазоном и, желательно, большей чувствительностью, так как выходная мощность небольшая.

На начальном этапе прослушивания они были организованы не для «спортивного» интереса — их основной задачей было выявить в звуке любые артефакты, которые можно было бы попытаться исправить. Очень информативными и полезными с этой точки зрения оказались аудиосистемы Александра Кляина, где появилась уникальная возможность оценить звучание усилителя сразу на 4-х разных моделях АС, и одна из этих колонок (Y-1) понравилась. настолько много, что вскоре они стали составными частями моей домашней аудиосистемы (фото 4).Естественно, было очень приятно получить высокую оценку ее продукта и несколько комментариев от аудио эксперта с большим опытом.

Аудиосистемы знаменитого зрелого русского Hi-End Юрия Анатольевича Макарова (фото 5, внимание на прослушивание), встроенные в специально оборудованную комнату для прослушивания и являющиеся эталонными во всех отношениях, внесли основные коррективы в конструкцию этой аудиосистемы. Усилитель: Цепь Тобеля была удалена из высвобождения разума, а главный вход сделан в разделительный конденсатор.В этой аудиосистеме слышно все и даже больше, поэтому сложно переоценить ее вклад и советы Юрия Анатольевича в процессе улучшения звучания усилителя. Состав его аудиосистемы: источник — транспортный и ЦАП с отдельным блоком питания Mark Levinson 30.6, AU Montana WAS от PBN Audio, бескомпромиссный одномерный ламповый усилитель «Император» и вся конструкция противофазных кабелей Ю.А. Макарова. Нижняя граничная частота Montana WAS 16 Гц (-3 дБ) позволила оценить «вклад» разделительного конденсатора, с достаточно качественным (MKP INTERTECHNIK AUDYN CAP KP-SN), в искажение трассы диапазона музыкального сигнала, а самое высокое музыкальное разрешение аудиосистемы — слышно негативное воздействие выходного фильтра в виде RC цепочки Цобель, не оказавшего никакого влияния на стабильность работы усилителя и вскоре снявшего с платы.Подключение внешних регуляторов громкости малой громкости от 100 Ом до 600 Ом (штатный RG был выставлен в максимальное положение) дало понимание того, что даже качественный дискретный контроллер DACT 50 ком, используемый в моем усилителе, было бы неплохо. заменить на меньший номинал (из подключенного внешнего казался лучшим RG на 600 Ом), но для этого пришлось бы переделать достаточно и было решено реализовать это и другие накопленные доработки уже в новом проекте.

Наверное, стоит упомянуть об участии усилителя в выставке 2011 года (фото 6), как об единственном некоммерческом проекте, материал о котором был опубликован в журнале Stereo & Video за январь 2012 года, где ума назвали «открытием года». Демонстрация была взята из AC Tulip Acoustics, имеющей чувствительность 93 дБ при сопротивлении 8 Ом и, как ни странно, имеющихся 10 Вт / 8 Ом оказалось достаточно в большом зале с высоким уровнем фонового шума.10 Вт от усилителя класса А, в котором каждый ватт выходной мощности в достаточной степени обеспечивается энергоемкостью блока питания, воспринимаются субъективно громче, по моим наблюдениям, чем звук усилителя с более высокой выходной мощностью, но с клеммными каскадами, содержащимися на «голодной пайке».

После выставки обращение ко мне по электронной почте и личные отчеты форумов от желающих повторить проект, но возникли определенные трудности — информационная поддержка появилась у всех, но мои гонорары были нарисованы на миллиметровой бумаге, с обеих сторон , и не подходил для сканирования в файл, так как бумага проскакивала и рисовала практически нечитабельно.Без готовой печатной платы повторение дизайна было очень сложным, и энтузиазм угас. Теперь на портале форума Вегалаб. . ру , Доступна электронная версия платы, автор которой известен на русскоязычных форумах специалистом по электромонтажу печатных плат Владимиром Лепжином из Рязани. Плата находится в свободном доступе, ссылка на нее есть в первом посте темы про этот усилитель.Тема очень простая: достаточно набрать фразу «ProphetMaster Amplifier» в строке поиска Яндекса или другой поисковой программы. Стоит на этой доске одному из участников форума Вегалаб. — Сергею из Гомеля (serg138) удалось повторить этот проект и получить очень хороший результат. Информацию о данной реализации разума и фото его конструкции также можно найти в соответствующей теме, по ссылкам в первом посте.

Несколько советов:

При выборе электролитических конденсаторов руководствовался собственными измерениями eSR и током утечки, поэтому оригинальная стоимость JamiCon.Специально вставлено слово «оригинальные», потому что они очень часто образуются и многие уже, наверное, сталкиваются с некачественной продукцией под маркой этого производителя. Фактически, это один из лучших конденсаторов для питания звуковых цепей.

Комплект регулятора громкости DACT 50 ком. Теперь я бы выбрал их наименьший номинал — 10 ком или использовал бы релейный регулятор никитина с постоянным входным и выходным сопротивлением 600 Ом. РГ типа Альпы РК-27 будет намного хуже и не рекомендуется к использованию.

В шунтах электролитов всего установлено более 90 мкФ пленочных конденсаторов. В моих «винтажных» платах 70-х, которые пошли по случаю, но будет не хуже полипропиленовых Rifa Peh526, Wima MKP4, WIMAMKP10.

Рекомендуется Finder в силовой части, защищенный и мягкий пуск, а для селектора входов нужно использовать только такие реле, в которых параметры нормируются по минимальному коммутируемому току. Таких реле выпущено немного моделей, но они есть.

Отечественные быстродействующие выпрямительные диоды КД213 (10 А) или CD2989 (20 А) в питании оконечного каскада будут лучше большинства импортных.

Хочу отметить, что схемотехника усилителя достаточно проста, но необходимы соответствующие навыки для работы с такими высокоскоростными и широкополосными микросхемами измерительных приборов — функциональным генератором, осциллографом с полосой не менее 30 МГц (лучше — 50 МГц). МГц).

В заключение хочу сказать, что сделанные мной выводы по результатам проведенных экспериментов, а также в ходе работы над этим проектом и последующей корректировки не претендуют на абсолютную истину.Способов достижения цели, которая в данном случае является качественным звуком, довольно много и каждый из них подразумевает комплекс мер, которые могут не дать положительного результата по отдельности. Поэтому простых рецептов в этой сфере не бывает.

Фото усилителя на сайте DACT DCT:

С уважением, Олег Шаманков ( Prophetmaster. )

Поднял бюджетный звук на новый уровень. Об усилителе «ПАС-240» 4-й модели от «Аудио Профиля».
Моя система:
1.SD-плеер Marantz 6002-Бюджет.
2. ЦАП Markana-шедевр аудиоаппаратуры.
3. Marandz 7001-бюджетный усилитель.
4. Акустика Дали Акон-2 -бугет.
5. Провода Павлова и Маркитанова — нареканий нет, супер. Выход из SD на ЦАП Оптика — нареканий нет.

Стал стоить свою систему исходя из бюджета, сначала без ЦАПа. Поменял колонки, поменял на дорогие провода. Все не так. Покопался в литературе, поговорил с сосудами и пришел к мысли, что для просмотра аудиопленки нужен ЦАП.Все родилось в муке, и родился Markan Dapp. Ставлю и чуть не плачу, казалось бы, вот что надо. Наслаждайтесь звуком, четкой стерео сценой, отличной детализацией Верхние частоты сначала порадовали своей качественностью, но потом стали надоедать. Низкого не хватало, купил саб Реал Квейк — нареканий нет, отлично, середину стало не хватать. Понятно, что пришлось менять акустику и усилитель. Но из-за отсутствия я решил начать с усилителя.
Исходя из своего опыта и не только, я решил выбирать из российских производителей, так как при прочих равных условиях в 2 раза, а то и в 5 раз дешевле Буржуй. Слушал и дороже моих моделей Стародубцева, Алекса, Мусатова. Да, усилители хорошие, но не настолько, чтобы был серьезный скачок звука. Спустя какое-то время я нашел информацию о «ПАС-240» Модель 4 из «Аудиопрофиля», прочитал характеристики, связался и после долгой переписки взял такое же у московского представителя на образец отечественной 4-й модели. .
Привезла с сыном домой, поставила и начала с оперы «Деревенская честь» с Пласидо Даминго в исполнении Симфонического оркестра, потом джаза, потом старого доброго рока и все подряд. Сидели сел. Были глубокие, упругие низкие, даже в галстуке, где дробь барабана рылась из пулемета, все было детально и четко, пропали надоедливые верхние частоты, середина просто потрясающая. Главное появилось мясо, которого так не хватало на Маранце и вообще на Сдюках.Расширенная стерео сцена. Получили истинное удовольствие, стало понятно, что мы нашли то, что искали.
Но главный показатель — моя жена. Когда я включил Марандз, она выбежала из комнаты. Сейчас она рада, что 4 часа сидела с нами и слушала, хотя по определению не любитель этого дела. Ее фраза говорит о многом: «Звук стал благородным». В общем предложили купить! С первого прослушивания, а мой сын (он же Meloman Fanatic) два дня с утра до вечера слушал и не выходил из нас.

Даже на моей «простой» акустике IKon (Дали Икон) 2 звук «ПАС-240» сильно отличается от марсманского! Теперь сабвуфер не нужен, низов достаточно. Кстати у меня саб реле kwweik хороший, может кому надо?
С каждым днем ​​звук все больше нравится. Я рекомендую! «ПАС-240» Модель 4 — высококлассный усилитель High End класса. Берите русских, буржуев не кормите!

Дополнение:

Поменял акустику «Дали Икон» 2, как самое слабое звено в ее системе.Это акустика Алекса со своими супервиттерами. С вашим поселением звучит здорово. Есть все и ровно на всех частотах. Сам Алексей меня дома послушал и оценил.
Слушаю Обака за 170 т.р. — Все ровно, хорошо, но не High & amp; Слабая детализация, глубины сцены не слышно. Остановился на Алексе. Есть все! И самое главное, звук близок к натуральному.
Лоб сравнил вашу нас (модель 4 «ПАС-240» за 85 т.р.) с Bristone за 300 тыс. Руб.Об наружной акустике Мацуса «Топаз» с супервиттерами. Результат: ваш, по крайней мере, не уступает! Он остался доволен.
Уже купил Алекс и его твиттеры. Цена акустики 80 тыс. + 15 тыс за супер твиттер СТ-9. Итого 95 тысяч доволен как мамонт. Недостатков нет. Звук честный, близкий к натуральному, без прикрас. Но, вам нужно — качественные записи. В остальном слышна вся грязь и минусы. С такой акустикой и усами слушать плохие записи, эти деньги не ветер.Он, Алекс, позиционирует их как High Grand High. С такой акустикой ставлю громкость на 7, максимум 10 часов. Громкий. Но даже на небольшой громкости детализация шикарная.

Обратная связь 41. Модель 4 (Роман, Красноярск)

Вчера меня уведомили о том, что товар пришел, сегодня с раннего утра забрал агрегат. Когда выкатил посылку, я уже офигел от ее размеров, где я Суна, даже со мной и универсал 🙂 Правда меня успокоили, что это всего лишь защитная думба и мы ее не отдадим.Когда вскрыл пломбы, взял содержимое и было такое.

Первые впечатления. Внешний вид мне понравился, выглядит довольно солидно, одно железо и никакой пластик — класс !, да и родной на этот счет ничего не сказал, то все хорошо. Надписи, твистеры, ножки выполнены на отлично (особенно ножки мне понравились), смотрится основательно. Кнопка включения — Класс!
В целом звук чистый, что мне уже нравится, приподнятие низа при прослушивании на малой громкости (что часто бывает) добавляет звук мяса, которого меня давно обделили и конечно радует! У меня еще не было устройств в этой ценовой нише.В последние годы музыку слушал ресивер ONKYO TX-NR 708, акустику уличную JBL ES 90.

Звук усилителя после ресивера, что понятно, в целом понравился. Отличный звуковой динамик, хорошая детализация, разрешение, звуковая сцена не выступает вперед, в глубине ширины звуковой сцены все в порядке. На хороших записях с CD слышно много нового, в знакомых пластинках, чего я раньше не слышал, например, на альбоме Iron Maiden «Somewhere in Time» появилось столько всего, что я не сильно унывал.Пока не пойму хорошо или плохо.
Реликвии для дома хоть отбавляй, больше 9,5 часов регулятор не крутится, поет так мать не горит, саб все равно не нужен. Селить его в спальне из-за этого по задумке не получится. Даже на малой громкости все хватает, возможно, не включить даже самоотдачу, самоотдача хорошо поднимает дно, я этого не ожидал. Хотел послушать на Низаме, то что я когда-то слышал на своем Pioneer A-702R, получилось даже лучше.В целом окраски звука (тонкомпенсация не в счет) я не заметил, все достаточно нейтрально. Если музыка энергичная, то играет очень бодро, если спокойная, то звук такой же. Характер звука зависит от фонограммы, как записывается, так и звучит. Под AC / DC невольно ногой хочется перелить и кажется, что музыка сливается с музыкой и всем вокруг.

Усилитель представлен очень мягкими, как ламповый усилитель со звуком, но превосходящими ламповые усилители по другим параметрам (отношение сигнал / шум и нелинейные искажения).

Воспроизводимый звуковой диапазон: от 10 Гц до 25 кГц

Соотношение сигнал / шум: не ниже 92 дБ (без подвеса)

Нелинейные искажения: 0,001%

Меня подтолкнуло на создание такого усилителя, любовь к очень хорошему и качественному звуку.

Пересмотрел массу всяких схем, сделал небольшой эскиз концепта усилителя. Позже нарвался на хороший поиск качества звука операционного усилителя, взял на поиск такой микросхемы в интернете на тот момент около 2 недель.

Первое условие — этот операционный усилитель должен быть высоковольтным, второе — очень качественным по соотношению сигнал / шум. До этого собирал хорошие усилители на отечественной элементной базе микросхем К5444УД2 и К574уд1, а также на мощных выходных транзисторах КТ818 и КТ819. На тот момент их параметры меня полностью устраивали.

Но с появлением на наших счетчиках современной импортной техники (акустических систем) требования к такому усилителю стали намного выше, хотелось очень качественного звука, сопоставимого по звучанию с ламповыми усилителями.

Итак, со всеми комплектующими я решил, началась непосредственная сборка усилителя, а так как на тот момент я работал в сервисном центре, то в свободное время производил настройку со сборкой на работе.

Первый вариант усилителя выглядел так, как будто это только начало.

Так как на тот момент у меня не было ни корпуса, ни окончательно разведенных плат, устройство собиралось в коробке из пакетов DVD-плееров. В таком виде проработал около месяца, и никаких инцидентов в работе не произошло.

После этого плотно поговорил по разводке печатных плат и вот что из этого вышло.

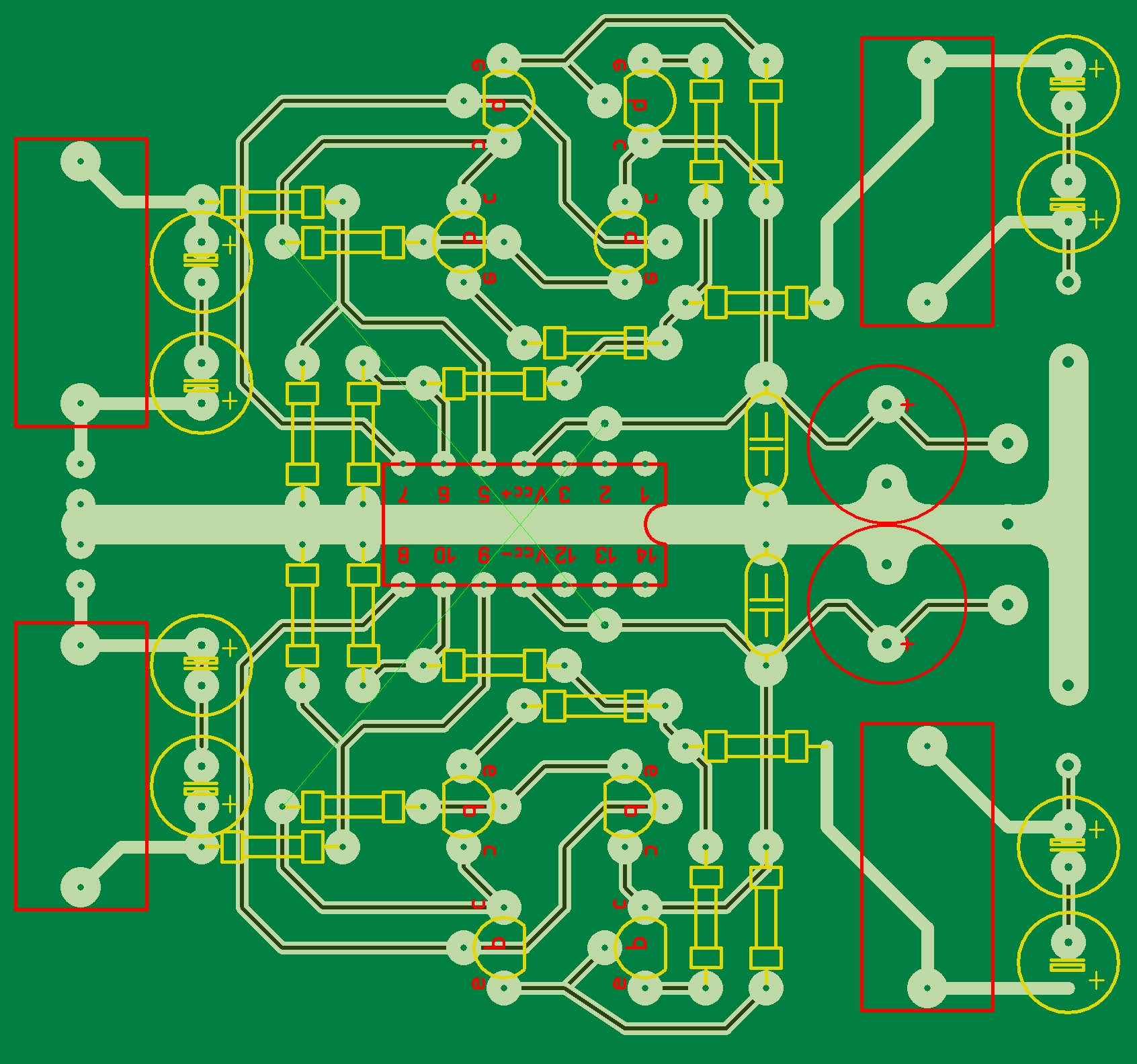

Ну а как выглядят платы промышленного производства

Схема усилителя достаточно проста в сборке и не содержит дефектных элементов.

Все комплектующие можно купить на любые радиостанции.

Классическая схематизация как входного, так и выходного каскадов, дала возможность выполнить очень простую в сборке схему усилителя и то, что ее много, важно, нет необходимости ее настраивать.Да, в настройке не нуждается, так как нет регулирующих элементов регулировки резервуара выходного каскада, системы термостабилизации и т. Д.

Схема усилителя

После сборки усилителя необходимо после включения сети проверить постоянное напряжение на выходе усилителя, оно должно быть в пределах + 20 / -20 мВ, при этом вход усилителя необходимо замкнуть на земля. Если это напряжение в пределах нормы, усилитель готов к работе, не забудьте только сбросить перемычку на входе.

Операционный усилитель содержит схему усиления по напряжению с коэффициентом усиления примерно 25. Транзисторы VT1, VT2, VT5, VT6, VT7 и VT8 включены по схеме OE, а функция усилителя тока с коэффициентом равна 10.

На транзисторах VT3 и VT4 собраны термостабильности самого усилителя, и они, как и транзисторы выходного дня, тоже на радиаторе. Если эти транзисторы не усилить на радиаторе, усилитель моментально нагреется до температуры более 90 градусов.

Максимальная температура нагрева усилителя при нагрузке и длительной работе составила 70 градусов.

Катушка L1 содержит от 16 до 20 витков, намотанных в один слой провода ПЭВ-2 1мм.

Конденсаторы С2 и С7 желательно использовать очистители металла, а остальную многослойную керамику.

Транзисторы можно использовать импортные, подходящие по параметрам.

При определенных изменениях схемы мощность этого усилителя можно поднять до 100Вт.

Фото собранного усилителя прилагается ниже.

К сожалению, я не мастер металла и дерева, но вот что у меня получилось.

Этот усилитель достаточно надежно проработал 8 лет и не возникло никаких проблем. Качество его звука очень приличное, кое-где ламповые усилители превосходят по мягкости звука, не говоря уже о шумах и нелинейных искажениях самих ламповых усилителей. Да я не оговаривался.

Были сравнения по качеству звука с такими моделями, как NAD, Rotel, Arcam и Yamaha, эта схема усилителя превосходила перечисленные модели по мягкости и качеству звука.

Схема, плата и описание в архиве здесь

Есть два варианта левой и правой стороны В архиве находится только левая часть макета платы, разведенная в программе Layout 5.0.

Если возникнут, все вопросы пишите мне на почту.

Вы не можете скачать файлы с нашего сервера PCB

Умзч ауличев с широкополосным ООС 24Вт 4. Схема транзисторного урза с глубоким ООС и униполярным питанием (24Вт)

Звукорежиссер

Для реализации линеаризующих возможностей широкополосного ООС было решено отказаться от многокаскадных ООС и ограничить количество его каскадов только крайне необходимо.Кроме того, пришлось отказаться от использования элементов, создающих задержку усиленного сигнала, что позволило использовать ООС в частотном спектре коммутационных искажений в результате с помощью ООС, действующего в диапазоне 40 ° С. … 60 кГц удалось снизить коэффициент нелинейных искажений на частоте 20 кГц до 005.D01% При использовании выходного каскада выходного каскада с нулевым током и током покоя.

Этот усилитель долгое время использовался в качестве контрольного при сравнительных испытаниях непреобразовательных опций vZPM. Он неоднократно интересовался разработанной схемой и в настоящее время надежно работает в нескольких стереокомплексах.

Принципиальная схема Ump с широкополосным ООС представлена ​​на рис. 1.

Упомянутый выше усилитель напряжения построен на двух транзисторах VT1 и VT2. Через конденсатор С1 входной сигнал поступает в базу данных транзисторов VT1, а резисторы R3, R4 уравновешивают напряжение питания. Для гарантийной стабильной работы Емкостный конденсаторный усилитель. С6 и С8 не должны отличаться более чем на + 50% от обозначенного на концепте. В целях защиты от случайных перегрузок по току резистор R7 R7 включен в коллекторную цепь транзистора VT1.

Каскад на транзисторе VT2 обеспечивает основное увеличение сигнала. Цепочка резисторов R11R12 с традиционным вольтоднадом через конденсатор С8 дает увеличение амплитуды усиленного сигнала на 10 … 12%. Синхронизацию функциональных процессов в плечах усилителя обеспечивает конденсатор С5.

Окончание усилителя построено на комплементарной паре транзисторов VT5-VT8, включенных по схеме с общим коллектором, соединенных между собой эмиттерами. Транзисторы VT3, VT4 подключены к базам баз данных транзисторов VT7, VT8, а коллекторы — к базам данных транзисторов VT7, VT8. базы данных транзисторов VT5, VT6 с использованием обратной связи по токовой цепи »Переменный резистор R13 регулирует напряжение на базах транзисторов VT3, VT4 и, таким образом, напряжение в базах данных транзисторов VT7, VT8 устанавливается на 0.1 … 0,2 на обычную и работу оконечных транзисторов в режиме усиления с корневым током покоя

Питает умзч от автономного выпрямителя без гальванической связи с общим проводом. Благодаря этому удалось надежно защитить динамики от постоянной составляющей тока транзисторов, не вводя в усилитель сложных устройств релейно-транзисторной защиты.

Умп выполнен в едином блоке с выпрямителем.Его размеры (135x90x60 мм) определяются размерами радиаторов и конденсаторов фильтров. Масса блока — 560 г, смонтирован блок на двух пластинах размером 130х58, между которыми размещены радиаторы и фильтрующие конденсаторы на одной из пластин выпрямителя.

с широкополосным ООС

«В свое время тестировал в работе набор УМЗ, описанный в журнале« Радио ». Сейчас слушаю музыку через Умж, предложенный И. Акулиничевым. Подбором деталей (транзисторов) не делал не производил, уменьшил только конденсатор С2 конденсатор с 5 до 1 мкФ._ Честно говоря, я «Ошлел» от этого умзч — у него очень большие плюсы, если не брать в расчет выходную мощность 24 Вт. Но она мне подходит. Спасибо большое, Иван Тимофеевич. «

Изящное письмо радиолюбителя из города Ревды Свердловской области Хаматнуровой — не единственное после публикации статьи члена редакционной коллегии журнала И. Акулиничьева» Умзч с Deep EOS «(Радио , 1989, № 10. С. 56-58) .В настоящее время на базе этого усилителя Иваном Тимофеевичем разработан еще более простой умзч, параметры которого не хуже прототипа.Этот усилитель долгое время использовался в качестве контроля при сравнительных испытаниях различных ВСП. В публикуемой ниже статье предлагается его описание.

Главной особенностью нового умзч является использование в нем широкополосного ООС, частотная характеристика которого, в отличие от ООС обычных многокаскадных УМЗ, не имеет глубокого среза на высоких звуковых частотах.

Для проверки параметров собранного усилителя и эффективности примененных в нем технических решений рекомендуется собрать селектор дефектов.Его схема представлена ​​на рис. 2. Переменные резисторы — R1 и R8 обеспечивают балансировку и компенсацию задержки управляемого сигнала.

Поскольку селектор адаптирован для управления работой UMP с коэффициентом усиления 10 и с минимальным запаздыванием выходного сигнала, пределы его настройки сознательно ограничены. Использование его для управления безвинтовыми вариантами усилителей с коэффициентом усиления 15-20 потребует подключения резистора R2 постоянного или переменного сопротивления резистора к 1… Многокаскадные UMP 2 кОм обычно создают значительную задержку выходного сигнала, и поэтому в этих случаях может потребоваться увеличить емкость конденсатора SZ до 350,500 пФ или вместо этого включить конденсатор переменной емкости.

И в заключение хотелось бы отметить: если умзч с широкополосным доступом EOS будет интересен радиолюбителям. Это автор сочтет полезным вкладом в преодоление страха перед режимом подкрепления с нулевым током и током покоя.

Акулиничиев И.

с. Архангельск Московская область

1- СЕ 200 НК Че

диодов и выходных цепей, а с другой — все транзисторы, конденсаторы и резисторы. Большинство соединений выполнено на собственных выходах из составных элементов.

Резистор R6, конденсаторы C11 C12, входные цепи и цепи нагрузки подключены к общему проводу в одной точке. Если рекомендация моноблочной конструкции УМЗ не используется, то потребуются блокирующие конденсаторы силовой цепи ёмкостью 0.1 мкФ.

Начну с того, что я не фанат «направленных проводов и ламповых усилителей» и считаю, что любые «чудеса звука» можно объяснить с научной точки зрения. Я без малого занимаюсь электроникой 20 лет. Усилители никогда не собирались профессионально, так как не было нормальных устройств для настройки (от лучшего советского осциллографа и китайского мультиметра). Здесь я приведу результат своего исследования на тему «Какой усилитель / источник лучше.«Это то, что», а не «что». Поскольку со временем он будет оценен как сложное устройство, предназначенное в первую очередь для получения удовольствия от прослушивания. Умзч с глубокой ООС Акулиничиева И., опубликовано в журнале «Радио», 1989. №10, с. 56.

Акуличев Умзч — первый собранный усилитель. Точный год сборки уже не помню, это были 90-е. «Поигрался» очень хорошо на двух колонках 5GDN. Несколько лет спустя я заменил выходные транзисторы на скосах IRF540 / IRF9540. Стоят как остальной усилитель.Звук стал мягче. Итак, осталось. Далее была покупка более хороших динамиков (как тогда думали) — Defender Mercury 55a, нескольких звуковых карт (остановил [Email Protected]). Купил книгу «Гендин Г.С. Качественные ламповые усилители звуковой частоты. 2-е издание»

Собрал ламповый одноступенчатый усилитель на 6П14П / TWZ 1-9. Что сказать, после усилителя акуличева лампа детальностью порадовала. Басов было несколько меньше. Это насторожило его, потому что везде пишут, что трансформатор TWZ плохо с басом.
Он звучал для меня давно. Далее была покупка хорошей акустики — Acoustic Energy Aelite Three

Высокая мощность для AEELITE Три динамика не нужны. Чувствительность 89ДБ (!) в помещении 20кв.м. Позволяет комфортно (даже громко, если вечером) слушать 2х2Вт. И со временем — звук E-MU0404 USB, так как компьютер отказался отдать предпочтение ноутбуку HTPC +. На работе не было работы, поэтому решил собрать усилитель на микросхеме и сравнить звук с лампой.
После долгих поисков выбор пал на микросхему TDA155Q и схему включения моста.

Несмотря на относительно небольшую мощность в 2х22Вт для качественного звука требуется либо стабилизированное питание, либо мощный трансформатор в БП. В фильтре БП достаточно поставить конденсаторы 2 × 1000 мкФ, а выпрямительные диоды (или диодную сборку) Осторожно с пленочными конденсаторами емкостью 0,1МКФ. В итоге сравнение микрочипа и ламповых усилителей ушло на покой.
Мне случайно попался современный выставочный усилитель вещания Amp-1600 мощностью 1600Вт. После взлома обнаружил 7 пар транзисторов выходного дня 2SC5200 / 2SA1943. Прочитав даташит на них, захотелось собрать усилитель и сравнить с микросхемой. В это время у меня уже был цифровой осциллограф и нормальное паяльное оборудование. Долгий поиск информации дал результат — было решено собрать одно тактный усилитель класса А по схеме John Linsley-Hood Class-A Amplifier на выходных транзисторах той же проводимости (NPN).Заодно сравните советские транзисторы Кт819г с импортными 2SC5200. Изменена схема JLH-2005. Усилитель заработал сразу, без азарта. Резисторы, задающие работу транзисторов, качающиеся триггеры многооборотные. Запуск усилителя JLH с расчетными значениями резисторов и советский CT819g сразу отправил усилитель на микросхеме TDA155Q в Nocudown. А замена транзисторов на 2Sc5200 отправила на Нокдаун советский CT819g.Далее последовали эксперименты с напряжением питания и током покоя. Кратко:
1. Для транзисторов CT819 нужно брать остаток 0,3-0,6а — это наиболее оптимальный интервал. Внизу — заметно падение качества. Вверху — заметный прирост качества, требуются только дополнительные конденсаторы в фильтре. Напряжение питания было от 15 до 30 вольт. Замечена разница, кроме нагрева транзисторов и повышенной мощности. 2. Для транзисторов 2SC5200 важно напряжение питания.При напряжении 30В и мощности от 1 Вт были заметны дополнительные нюансы фонограммы по сравнению с мощностью 15В. Ток покоя 0,5А при напряжении 30В и использовании радиаторов от компьютера (70х75х45) — самый оптимальный вариант по соотношению температура / качество. Само качество перестает расти при остатке остатка более 1,3А. При этом радиаторы в ближайшем 65-70 0 ° C нагреваются до 65-70 0. Соответственно кристалл транзистора на 20 ° C больше. Критическая температура 125 0 ° С.Так что такой режим нежелателен. Нужно либо увеличить площадь радиатора, либо отогнать от него тепло.
В данный момент Собрать версию усилителя класса А на комплиментарных транзисторах. Напишу о результатах.

Основной особенностью опубликованного ниже ISP является использование в нем широкополосного OOS, частотная характеристика которого, в отличие от OOS обычных многокаскадных UMP, не имеет глубокого среза на более высоких звуковых частотах.Для реализации возможностей линеаризации широкополосного OOS было решено отказаться от многоступенчатого UMP и ограничивать количество его каскадов только крайне необходимо. Кроме того, пришлось отказаться от использования элементов, создающих задержку усиленного сигнала, что позволило использовать УС в частотном спектре коммутационных искажений. В результате с помощью ООС, действующей в диапазоне 40..60 кГц, удалось добиться снижения коэффициента нелинейных искажений на частоте 20 кГц до 0.05 … 0,01% при использовании рабочего каскада выходного каскада с нулевым током и током покоя.

Предварительный усилитель напряжения построен на двух ТРАНЗИСТОРАХ UT1 и

Вт.

Вт.

R.

Вт.

R.

R.

Отдельное спасибо за pCB и подготовку в описании Хочу выразить своему другу и просто хорошему человеку под ником Chetlanin..

Источник питания:

Качество можно улучшить, применив транзисторы лучше к аутстерам, например КТ814-815 на 2SC4793-2SA1837, а вместо КТ818-819 поставить КТБ688-КТД718 или 2SD718-2SB688. Правда, эти развязки в упаковке TU247 вам нужно будет настроить на плате.

В программе на максимальной мощности усилитель потребляет (не превышено): 1,6-1,7 А.

Проволочный резистор нужен при первом включении, чтобы не глохнуть выходные транзисторы, если в установке какой-то косяк.

При первом включении резистор если до упора то снимаешь и выставляешь настройки, ставим, вставляем предохранитель, включаем и слушаем.

Предохранитель (или вместо него неважно) необходим для моей разводки платы, так как для настройки нужно пробить + шину питания.

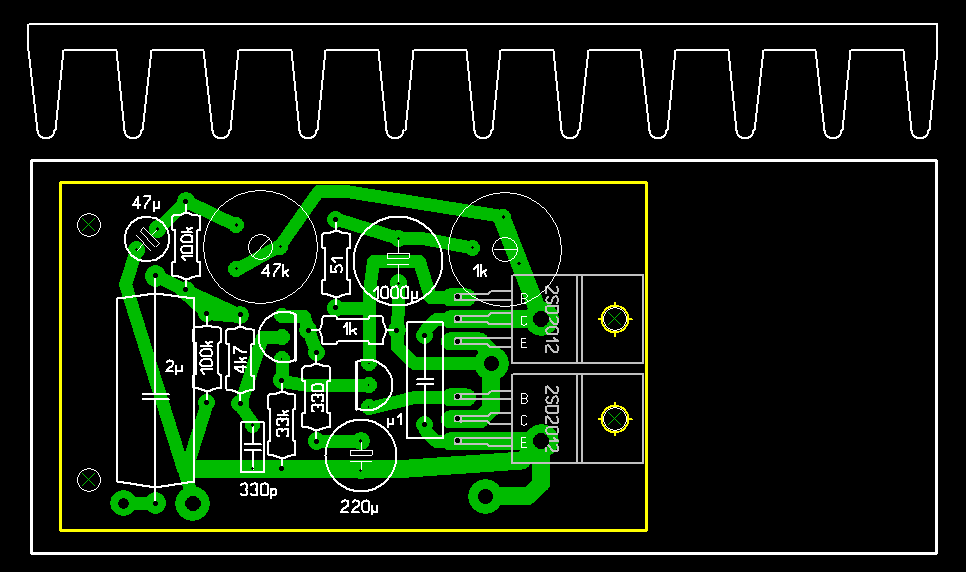

Печатная плата (.Lay) и схема усилителя (.spl) расположены.

Усилитель прост и обеспечивает неплохие параметры, прежде всего за счет введения глубокого ООС.

Также следует отметить его высокую линейность на более высоких звуковых частотах, малый ток покоя, возможность работы без специального устройства защиты громкоговорителя от постоянной составляющей тока, сохранение работоспособности при снижении напряжения питания.

Параметры усилителя:

• Номинальная выходная мощность Ump на нагрузке 8 Ом — 16 Вт,
• Номинальная выходная мощность УМП на нагрузке 4 Ом — 24 Вт;
• диапазон воспроизводимых частот — 20 … 20000 Гц;
• коэффициент гармоник, измеряемый селектором дефект-сигнал, на частоте 1 кГц — 0,005%,
• на частоте 20 кГц — 0,008% при максимальном уровне выходного сигнала.

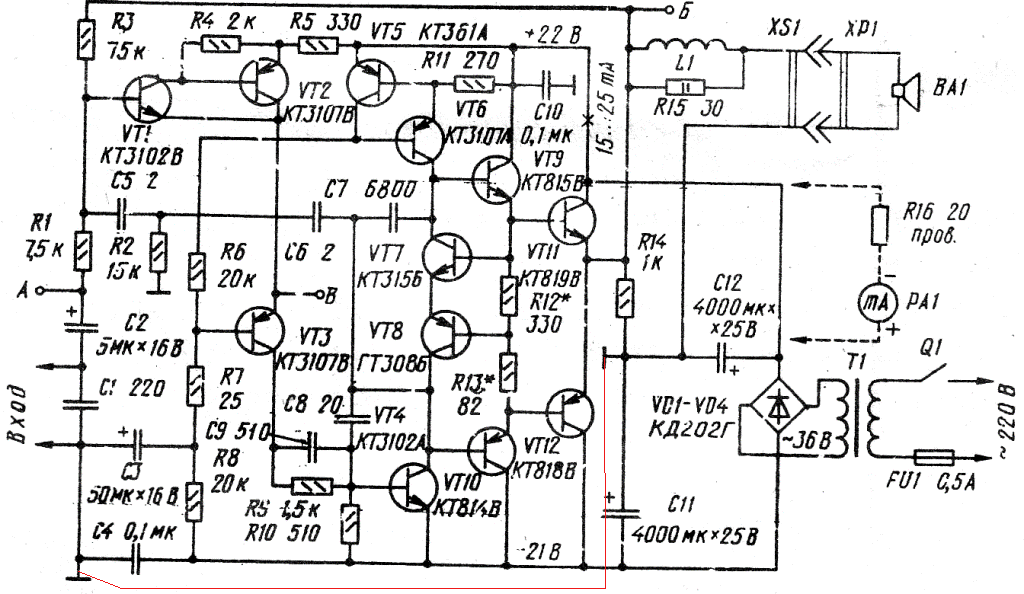

Принципиальная схема

Рис.1. Принципиальная схема транзисторных урч с глубоким ООС и униполярным питанием (24Вт).

Предварительный оконный усилитель UMP представляет собой двойной усилитель с инвертирующим входом высокого уровня. Транзисторы VT1, VT2 первого каскада усилителя предварительного усиления включены по схеме составного эмиттерного повторителя.

Торцевой каскад усилителя построен на комплементарных парах транзисторов, включенных в схему с общим коллектором.

Для стабилизации токового режима и гашения коммутационных процессов на входе УМП включен транзисторный шунт VT7, VT8, управляемый напряжением на базах транзисторов выходного каскада VT11, VT12.

Этот способ стабилизации обеспечивает работоспособность УМР при трехкратном снижении его питающего напряжения.

Детали

Питает умзч от автономного выпрямителя, подключенного к отдельной обмотке сетевого трансформатора. Катушка L1 намотана на резисторе R15 и содержит 30 витков провода PAL 0.8. Подробно описан этот усилитель.

Литература: Николаев А.П., Малкина М.В. — 500 схем для радиолюбителей. 1998, 143 с.

яркая идея воплощается в жизнь на берегу озера Милуоки

Вид с дрона на мост Хоан в Милуоки, украшенный тысячами меняющих цвет анимированных светодиодных фонарей. Milwaukee Journal Sentinel

Я ожидал резкого падения. Осеннее равноденствие уже прошло, а летнее время закончится через несколько недель. По мере того, как ночи расширяются, а дни сокращаются, мой календарь был вычищен от осенних ритуалов, которые я всегда любил: церковные ужины в Морейн Чайника, поздние поездки в Миллер-парк, катание на велосипеде со старыми друзьями в округ Дорога и Праздник Фолк. Ярмарка как живое мероприятие.Мир уже находится в состоянии анабиоза; то, что впереди, начинает ощущаться как спячка.

По мере того, как мы спускаемся к яме года, на горизонте появляется новый свет, и я имею в виду это буквально. Начиная с конца этого месяца, мост Хоан, гигантская пряжка на поясе на берегу озера Милуоки, будет светиться 2600 светодиодами всех цветов радуги и бесконечным разнообразием узоров. Транспортный ориентир превратится в кинетическую скульптуру и как раз успеет сгладить надвигающуюся тьму.

Light the Hoan приглашает к радости и многому другому. Это повысит привлекательность Милуоки, привлечет посетителей и укрепит наши устремления в качестве технологического центра, пишет обозреватель Джон Гурда. (Фото: Джон Гурда)

Как и многие хорошие идеи Милуоки, эта началась с пары кружек пива. Ян Абстон и Майкл Хостад, признанные миллениалы с долгой историей гражданской активности здесь, искали проект, который бы выделил изобилие хороших вещей в Милуоки. Над восточным горизонтом города возвышался Хоанский мост.Почему бы, спросили себя Абстон и Хостад, не осветить его как нашу собственную версию легендарного моста через залив в Сан-Франциско?

Они переосмыслили мост Хоана как полотно высотой 150 футов и длиной 1000 футов в центральных пролетах, но это гораздо больше, чем просто художественная инсталляция. Часть из 3,5 миллионов долларов, собранных на первом этапе проекта, была получена от «продажи» отдельных светодиодных ламп по 25 долларов за штуку. Доноры могут посвятить свои лампочки отдельным лицам или организациям, которые вносят изменения в Милуоки, а избранные истории о положительной энергии публикуются на веб-сайте организации www.lightthehoan.com. (Я уже купил несколько лампочек и посвятил их прошлым и настоящим иммигрантам, моим внукам и памяти Фрэнка Зейдлера, стойкого социалиста, который был мэром Милуоки с 1948 по 1960 год.) В проекте даже есть образовательный компонент. «Code the Hoan» был запущен в 2019 году, чтобы дать местным студентам практический опыт в области цифрового программирования, используя огни моста в качестве платформы.

Часть из 3,5 миллионов долларов, собранных для первой фазы проекта, была получена за счет «продажи» отдельных светодиодных ламп по 25 долларов за штуку.(Фото: Майк Де Систи / Milwaukee Journal Sentinel)

Light the Hoan — последняя глава в саге о достопримечательностях, которые начали формироваться ровно полвека назад. Когда строительство началось в 1970 году, мост был центром запланированного Озера Фриуэй, дороги с шестью полосами движения, которая должна была проходить параллельно берегу озера от северной части центра города до аэропорта Митчелл.

С сомнительной оценкой округ Милуоки решил назвать период проживания Дэниела Хоана, мэра города с 1916 по 1940 год.Как и его соратники-социалисты, Хоан искренне верил в сохранение самых желанных ландшафтов для общественного пользования, и берега озера возглавляли список. Он был настолько непреклонен в его сохранении, что активно выступал против строительства культового военного мемориального центра в свои пост-мэрские годы.

Дэн Хоан в Карпентер-Лейк, его летний дом недалеко от Игл-Ривер. (Фото: семья Штайнингеров)

Это было уместно и по иронии судьбы, что все большее число жителей Милуоки приехали, чтобы разделить взгляды Хоана после его смерти в 1961 году.К 1970 году были широко распространены сомнения в целесообразности мощения города. В частности, автострада у озера могла бы изуродовать парк Джуно к северу от гавани и стереть с лица земли более 500 домов и предприятий к югу.

Поскольку противостояние усиливалось с обеих сторон, на острове Джонса не было никого, кто мог бы возразить. Увидев пробоину и оставшись неизменной нарастающей волной сопротивления, Комиссия по скоростной автомагистрали двинулась вперед с самим пролетом. Результатом, завершенным в 1974 году, стал печально известный «мост в никуда», возвышающаяся достопримечательность, построенная в соответствии с федеральными спецификациями автомагистралей, которая три долгих года находилась в бесполезной изоляции.

На этой фотографии начала 1970-х годов большая часть каркаса моста Хоана на месте, включая арки. (Фото: файлы журнала Milwaukee Journal Sentinel)

Предложения превратить его в парк для скейтбордов или туристический комплекс не получили особой поддержки. В 1977 году тупиковые концы были окончательно соединены с наземными улицами, и движение между центром города и Южным берегом начало течь. Шестиполосный мост Хоана походил на трубопровод, соединенный с двумя садовыми шлангами.

Несоответствие было в значительной степени исправлено в 1999 году, когда было завершено строительство Лейк-Паркуэй от южного конца моста до Лейтон-авеню.Четыре полосы бульвара, проходящие по старому железнодорожному коридору, нанесли минимальный ущерб окружающим населенным пунктам и дали Ист-Сайдерам новый и более удобный маршрут к аэропорту.

Не прошло и года, как пассажиры привыкали к новой дороге, и сам мост обрушился. Во время резкого похолодания в декабре 2000 года опоры балок треснули под проезжей частью на север, в результате чего они провалились в сторону озера. (Моя жена была одним из последних автомобилистов, которые пересекли дорогу.) Поврежденный пролет был взорван дотла через пару недель, и большую часть года потребовалось, чтобы заменить его и снова открыть мост для движения.

Работы на мосту Хоан начались в 1970 году и были завершены в 1972 году. Но из-за разногласий по поводу автострады на южном конце моста его не открыли до 5 ноября 1977 года. Его называли «Мост в никуда». . » Это неопубликованный аэрофотоснимок церемонии посвящения. (Фото: файлы Milwaukee Journal Sentinel)

После реконструкции в 2015 году стоимостью 180 миллионов долларов, мост Хоана был признан пригодным для эксплуатации еще на 40 лет. Пролет может быть надстроен и плохо назван, но, тем не менее, знаковый.Его изящные арки, получившие награду в области промышленного дизайна в 1975 году, являются мгновенно узнаваемой достопримечательностью Милуоки, которая использовалась в любом количестве произведений искусства и логотипов.

Вид с дрона на мост Хоан в Милуоки, украшенный тысячами меняющих цвет анимированных светодиодных фонарей. (Фото: Лу Салдивар)

22 октября бридж дебютирует в новой роли. Все сообщество приглашено на «музыкальное световое шоу», которое представит пролет как «символ единства и гражданской гордости», по словам лидеров Light the Hoan.Они надеются создать достаточный импульс, чтобы осветить восточную сторону моста как раз к летнему фестивалю в следующем году, заключительному этапу, который будет стоить дополнительно 1,1 миллиона долларов.

Бетонные опоры моста Хоан образуют линию, пересекающую набережную Милуоки на этом аэрофотоснимке начала 1970-х годов. Некоторые стальные конструкции дорожного полотна моста уже установлены над очистными сооружениями на острове Джонс. (Фото: файлы Milwaukee Journal Sentinel)

Для тех, кто думает, что деньги лучше потратить на более насущные нужды, я предлагаю комментарии мэра Генри Майера о создании Summerfest в 1968 году: «Поистине, в эти дни борьбы с упадком болезни, предрассудки и бедность, приятно иметь хотя бы одну цель, которая включает в себя радость.«Light the Hoan приглашает к радости и многому другому. Это повысит крутизну Милуоки, привлечет посетителей, укрепит наши устремления в качестве технологического центра, даст импульс техническому образованию и докажет иногда слишком осторожному сообществу, что большие мечты здесь могут стать реальностью.

По правде говоря, этой осени есть чего ожидать, как и в любое время года. Для всех нас ежегодный поток осенних красок уже смывается с севера. (Скоро наступит красный год.) В частности, для моей семьи в ближайшие несколько недель на свет появятся двое новых внуков.Думаю, я куплю каждому по одной-другой лампочке на Hoan, и приглашаю вас присоединиться ко мне там. Сегодня, как никогда ранее, мы все можем использовать немного больше света в нашей жизни.

Джон Гурда ведет колонку по местной истории для Ideas Lab в первое воскресенье каждого месяца. Электронная почта: [email protected]

Автозапуск

Показать миниатюры

Показать подписи

СПАСИБО: Поддержка подписчиков делает эту работу возможной. Помогите нам поделиться знаниями, купив подарочную подписку.

Прочтите или поделитесь этой историей: https://www.jsonline.com/story/news/solutions/2020/10/01/lighting-hoan-bright-idea-takes-shape-milwaukees-lakefront/5869460002/

Качественный усилитель на полевых транзисторах. Звуковой усилитель на полевых транзисторах. Напряжение на полевых транзисторах

— сосед заглох на аккум стукнуть. Сделал музыку громче, чтобы ее слышать.
(Из фольклора аудиофилов).

Эпиграф ироничен, но аудиофил не обязательно «терпелив на всю голову» с физиономией Джоша Эрнеста на брифинге об отношениях с РФ, который «прет», потому что соседи «довольны».«Кто-то хочет слушать серьезную музыку дома, как в зале. Качество аппаратуры для этого нужно именно такое, что любителям объемной громкости как таковой просто не влезет там, где разум людей, а вот последнее это связано с ценами на подходящие усилители (умзч, усилитель мощности звуковой частоты). И у кого-то одновременно возникает желание приобщить к полезным и увлекательным направлениям деятельности — технике воспроизведения звука и вообще электронике. может быть высокодоходной и престижной профессией.Оптимальный по всем параметрам первый шаг в этом деле — сделать усилитель своими руками: это износ, который позволяет при первоначальном обучении на базе школьной физики на одном столе пройти путь от простейших конструкций до Полевочор (который, тем не менее, «хорошо поет») до самых сложных агрегатов, через которые с удовольствием сыграет хорошая рок-группа. Цель данной публикации осветить первые этапы этого пути для новичков и, возможно, сообщить что-то новое, испытанное.

Самый простой

Итак, сначала попробуем сделать усилитель звука, который просто работает. Для того, чтобы основательно проникнуться звуком, вам придется постепенно усвоить довольно много теоретического материала и не забывать по мере того, как мы движемся к обогащению багажа знаний. Но любой «менталитет» предполагается легче, если увидеть и научить, как он работает «в железе». В этой статье дальше тоже без теории не обойдется — в том, что нужно знать вначале, а что можно уточнить без формул и графиков.А пока будет навык и использование многоместного автомобиля.

Примечание: Если электроника еще не распаяна, учтите — ее компоненты нельзя перегревать! Паяльник до 40 Вт (лучше 25 Вт), максимально допустимое время пайки без перерыва — 10 с. Паяный вывод для радиатора удерживают на расстоянии 0,5-3 см от места пайки от корпуса устройства медицинским пинцетом. Кислотные и другие активные флюсы применять нельзя! Припой — Поз-61.

Слева на рис. — Простейший умзч, «который просто работает». Его могут собирать как в Германии, так и на кремниевых транзисторах.

На этой крохе удобно освоить азы настройки UMP с прямыми связями между каскадами, давая максимально чистый звук:

• Перед первым включением питания отключите нагрузку (динамик);
• Вместо R1 поставим цепочку постоянного резистора на 33 ком и переменного (потенциометр) на 270 ком, т.е.е. Первые ок. в четыре раза меньше, а второй прибл. вдвое больший номинал по сравнению с исходной схемой;
• Подайте питание и, вращая двигатель потенциометра, в точке, отмеченной крестиком, установите указанный токоприемник VT1;
• Снимаем питание, опускаем временные резисторы и измеряем их общее сопротивление;
• В качестве R1 ставим резистор номинала из стандартного диапазона, ближайшего к измеренному;
• Заменить R3 на цепи постоянного 470 Ом + потенциометр 3.3 ком;
• Так же, как по пп. 3-5, в т. И установите напряжение равным половине напряжения питания.

Точка А, где снимается сигнал в нагрузке Т. Наз. Средняя точка усилителя. В умзч при однополярном питании в нем задается половина его значения, а в УМР при двухполюсном питании — ноль относительно общего провода. Это называется регулировкой боаланса усилителя. При униполярной чистке с емкостной нагрузкой нагрузки отключать ее на время регулировки не нужно, но лучше привыкнуть делать это рефлекторно: несимметричный 2-х полюсный усилитель при подключенной нагрузке может сжечь свою мощную и дорогие выходные транзисторы, и даже «новые, хорошие» и очень дорогие мощные колонки.

Примечание: Компоненты, требующие выбора при настройке устройства в раскладке, на схемах обозначаются либо звездочкой (*), либо штрихом апострофом (‘).

В центре на том же рисе. — Простые УМП на транзисторах, развивающие уже мощность до 4-6 Вт при нагрузке 4 Ом. Хотя он работает, как и предыдущий, в T. Naz. Класс AB1 не предназначен для озвучивания Hi-Fi, но если заменить пару такого усилителя класса D (см. Ниже) на дешевые китайские компьютерные колонки, их звук заметно улучшится.Здесь мы знаем еще одну хитрость: мощные транзисторы выходного дня нужно ставить на радиаторы. Компоненты, требующие дополнительного охлаждения, на схемах обведены пунктирной линией; Правда, не всегда; Иногда — с указанием необходимой площади рассеивания радиатора. Настройка этого UMP — балансировка с R2.

Справа на рис. — Это не монстр на 350 Вт (как было показано в начале статьи), а уже вполне солидный зверь: простой усилитель на транзисторах 100 Вт.Через него можно музыку слушать, но не Hi-Fi, класс работы AB2. Однако для озвучивания площадки для пикника или встречи на природе, школьного актера или небольшого торгового зала вполне подойдет. Любительская рок-группа, имея такой натертый на инструмент инструмент, может успешно выступить.

В этом умзч проявляются еще 2 хитрости: во-первых, в очень мощных усилителях Каскад мощной розетки качать тоже нужно охлаждать, поэтому на VT3 поставили радиатор от 100 кв. Смотрите на выходные VT4 и VT5, нужны радиаторы от 400 кв.Во-вторых, умзч при двухполюсном питании без нагрузки не сбалансирован. Затем один, затем другой выходной транзистор переходит в отсечку и сопрягается по насыщению. Тогда при полном питающем напряжении скачок тока при балансировке сможет расправиться с выходными транзисторами. Поэтому для балансировки (R6, догадались?) Усилитель питается от +/- 24 В, а вместо нагрузок включают проволочный резистор 100 … 200 Ом. Кстати, кочегарки в некоторых резисторах в схеме — римские цифры, обозначающие их необходимую мощность рассеивания тепла.

Примечание: Источник питания для этого умзч нужен мощностью 600 Вт. Конденсаторы сглаживающего фильтра — от 6800 мкФ на 160 В. Параллельно электролитическим конденсаторам IP включены в керамические 0,01 мкФ для предотвращения самовозбуждение на ультразвуковых частотах, способное мгновенно сжечь выходные транзисторы.

На полях

По следам. Рис. — Еще один вариант — довольно мощный умзч (30 Вт, а при напряжении питания 35 В — 60 Вт) на мощных полевых транзисторах:

Звук от него уже тянет по требованиям Hi-Fi начального уровня (если конечно UMP работает на соотв.акустические системы, AC). Мощные фаски не требуют большой мощности для поворота, поэтому отсутствует каскад скоб. Более мощные полевые транзисторы при любых неисправностях не сжигают динамики — они быстрее сами по себе. Тоже неприятно, но все же дешевле, чем менять дорогой низкочастотный динамик (GG). Балансировка и общая регулировка этого UMR не требуется. Недостаток у него, как и у конструкции для новичков, только один: мощные полевые транзисторы намного дороже биполярных для усилителя с такими же параметрами.Требования к IP — аналогичные ранее. Корпус, но мощность нужна от 450 Вт. Радиаторы — от 200 кв. см.

Примечание: Не нужно строить мощный урч на полевых транзисторах, например, для импульсных источников питания. Компьютер. При попытке «загнать» их в активный режим, который необходим для умзч, они либо просто сгорают, либо звук выдается слабый, и в плане «нет». То же касается и мощных высоковольтных биполярных транзисторов, например с строчной развертки старых телевизоров.

Сразу вверх

Если вы уже сделали первые шаги, то вполне закономерным будет желание построить Hi-Fi класса урч, не углубляясь в теоретический мусор. Для этого придется расширить приборный парк — вам потребуются осциллограф, генератор звуковой частоты (ГЗч) и милливольтметр переменного тока с возможностью измерения постоянной составляющей. За прототип для повтора лучше взять умзч Э.Гумели, подробно описанный в Радио № 1 за 1989 год. Для его конструкции потребуется немного недорогой доступный компонент, но качество удовлетворяет весьма высокие требования: мощность до 60 Вт, полоса 20-20 000 Гц, не- равномерность ACH 2 дБ, коэффициент нелинейных искажений (книжный) 0,01%, уровень собственного шума -86 дБ. Однако установить усилитель румелей довольно сложно; Если с этим справишься, можно брать за любой другой. Однако некоторые из известных в настоящее время обстоятельств значительно упрощаются установлением этого умзч, см. Ниже.Учитывая это, а также то, что в архивах «Радио» не все сделает, уместно будет повторить основные моменты.

Схемы простых сортовых умзч

Механизм Гумели и характеристики к ним приведены на иллюстрации. Радиаторы на выходных транзисторах — от 250 кВ. См. Умзч на рис. 1 и от 150 кв. См. Вариант на рис. 3 (Исходная нумерация). Транзисторы престижного каскада (CT814 / KT815) устанавливаются на радиаторы, гнутые из алюминиевых пластин 75×35 мм толщиной 3 мм.Заменять CT814 / KT815 на CT626 / KT961 не стоит, звук заметно не улучшается, но налаживание серьезно затруднено.

Этот умзч очень критичен к электроснабжению, топологии установки и в целом, поэтому необходимо устанавливать его в конструктивно завершенном виде и только со стандартным источником питания. При попытке питания от стабилизированного ИП сразу сгорают выходные транзисторы. Поэтому на рис. Дана чертежи оригинальной печатной платы и инструкции по настройке.К ним можно добавить, что, во-первых, если при первом включении заметен «рубид», он с этим борется, изменяя индуктивность L1. Во-вторых, выводы деталей, установленных на платах, не должны быть больше 10 мм. В-третьих, изменение топологии монтажа крайне нежелательно, но если это очень необходимо, на стороне проводников должен быть экран рамки (контур заземления, выделен цветом на рис.), А тракты питания должны проходить наружу. Это.

Примечание: Хрипы в дорожках, к которым подключаются базы мощных транзисторов — технологические, для установления, после чего ищутся капли припоя.

Создание этой умзч значительно упрощается, а риск столкнуться с «рублями» в процессе использования сводится к нулю, если:

• Минимизируйте межблочную установку, разместив платы на радиаторах мощных транзисторов.
• Полностью отказаться от разъемов внутри, выполнив всю установку только пайкой. Тогда им не нужны R12, R13 в более мощном варианте или R10 R11 в менее мощном (на схемах они пунктирны).
• Используйте для внутренней установки аудиолинии из бескислородной меди минимальной длины.

При выполнении этих условий с возбуждением проблем проблем не возникает, и расширение UMP сводится к стандартной процедуре, описанной на рис.

Провода для звука

Аудиострока не в курсе фантастики. Необходимость их применения в настоящее время не вызывает сомнений. В меди с примесью кислорода по краям кристаллитов металла образуется тончайшая оксидная пленка. Оксиды металлов Полупроводники и, если ток в проводе слабый без постоянной составляющей, его форма искажается.Теоретически искажения на мириадах кристаллитов должны компенсировать друг друга, но наименьшее (по-видимому, из-за квантовой неопределенности) остается. Достаточно, чтобы быть замеченным взыскательным слушателем на фоне чистейшего звука современного умзч.

Производители и бессовестные торговцы применяют вместо заразного электротехнического обычного котла — на глаз невозможно отличить один от другого. Однако есть сфера применения, в которой подделка не определена: кабель представляет собой витую пару для компьютерных сетей.Ставьте сетку длинными отрезками «Левар», она вообще не запустится, либо будет постоянно глючить. Разброс импульсов, вы понимаете.

Автор, когда только разговоры про аудиопредприятия, я понял, что в принципе это не пустой треп, тем более что восьмеричные беззеркальные провода уже давно используются в технике спецподстанции, с которой он был хорошо знаком. Я взял его тогда и заменил штатный шнур его наушников TDS-7 самодельного от «Витучи» на гибкие многожильные провода.Звук, по слухам, постоянно улучшался для сквозных аналоговых треков, т.е. на пути от студийного микрофона к диску в любом месте, не подвергающемся оцифровке. Особенно ярко звучали пластинки на виниле, выполненные по технологии DMM (Direct Meta Lmastering, прямое нанесение металла). После этого межблочная установка всей домашней аудиосистемы была преобразована в «витую». Затем улучшение звука начали отмечать и совершенно случайные люди, равнодушные к музыке и не преобладающие заранее.

Как сделать межблочные провода Из витой пары см. След. видео.

Видео: Межблочные провода из витой пары своими руками

К сожалению, гибкая «Витуха» вскоре исчезла из продажи — плохо держится в опрессовке разъемов. Однако, к информации читателей, только из бескислородной меди изготавливают гибкие «военные» провода МГТФ и МГТФЭ (экранированные). Подделка невозможна, т.к. на обычной меди достаточно быстро растекается ленточный фторопластовый утеплитель.МГТФ сейчас находится в широкой продаже и стоит намного дешевле фирменных, с гарантией, аудиопроводов. Недостаток у него один: невозможно выполнить перекрытие, но это можно исправить тегами. Также имеются бескислородные обмоточные провода, см. Ниже.

Промежуточный теоретический

Как видите, сначала при разработке звукорежиссеров нам пришлось столкнуться с концепцией Hi-Fi (High Fidelity), высокой лояльностью воспроизведения звука. Hi-Fi — это разные уровни, которые ранжируются следующим образом. Основные параметры:

1. Полоса воспроизводимой частоты.
2. Динамический диапазон — отношение в децибелах (дБ) максимальной (пиковой) выходной мощности к уровню собственного шума.
3. Уровень собственного шума в дБ.
4. Коэффициент нелинейных искажений (книжек) от номинальной (длительной) выходной мощности. СК на пиковой мощности принимается 1% или 2% в зависимости от методики измерения.
5. Неравномерность амплитудно-частотной характеристики (АЧХ) в воспроизводимой полосе частот. Для переменного тока — отдельно на низкие (НЧ, 20-300 Гц), средние (сч, 300-5000 Гц) и высокие (ВЧ, 5000-20 000 Гц) звуковые частоты.

Примечание: Отношение абсолютных уровней любых значений i в (дБ) определяется как P (дБ) = 20LG (I1 / I2). Если i1

Все тонкости и нюансы Hi-Fi нужно знать, занимаясь проектированием и строительством колонок, а что касается самодельного урзча Hi-Fi для дома, то перед тем, как переходить на такой, необходимо четко понимать требования. для их мощности требуется звучание данной комнаты, динамический диапазон (динамика), уровень собственного шума и книги.Добиться из диапазона умзч полос частот 20-20 000 Гц с бомбардировкой по краям 3 дБ и неравномерностью АЧХ на СЧ в 2 дБ на современной элементарной базе не представляет больших трудностей.

Том

Мощность умзч не является самоцелью, она должна обеспечивать оптимальную громкость воспроизведения звука в этой комнате. Определить его можно по кривой равной громкости, см. Рис. Естественного шума в жилых помещениях тише 20 дБ не бывает; 20 дБ — это лесная глушь в полном штиле.Уровень громкости 20 дБ относительно порога слышимости является порогом неразрушимости — шепот еще возможен, но музыка воспринимается только как факт его наличия. Опытный музыкант может определить, какой инструмент играет, а какой — нет.

40 дБ — Нормальный шум хорошо изолированной городской квартиры в тихом районе или загородном доме — представляет собой порог разборчивости. Музыку от порога упорства до порога можно послушать при наличии глубокой коррекции ACH, прежде всего на басу.Для этого в современные умзч введена функция Mute (морда, мутация, а не мутация!), В том числе соотв. Корректирующие цепи в УМЗ.

90 дБ — уровень громкости симфонического оркестра в очень хорошем концертном зале. 110 дБ может выдать расширенную композицию оркестра в зале с уникальной акустикой, которой в мире не более 10, это порог восприятия: звуки громче воспринимаются как различимые по смыслу с усилием воли, но уже раздражающий шум.Зона громкости в жилых помещениях 20-110 дБ — это зона полного слышимости, а 40-90 дБ — зона наилучшей слышимости, в которой неподготовленный и неопытный слушатель в полной мере воспринимает смысл звука. Если, конечно, он в ней.

Мощность

Расчет мощности оборудования на заданный объем в зоне прослушивания вряд ли является основной и самой сложной задачей электроакустики. Для себя лучше пойти от акустических систем (АС): рассчитать их мощность по упрощенной методике, а номинальную (долговременную) мощность урч взять равной пиковой (музыкальной) АС.В этом случае умзч не добавит заметно своих искажений к таким как, они же являются основным источником нелинейности в звуковом тракте. Но не стоит этого делать слишком мощно: в этом случае уровень собственного шума может быть выше порога слышимости, т.к. он считается от уровня напряжения выходного сигнала при максимальной мощности. Если рассматривать очень простые, то для комнаты обычной квартиры или дома и колонок с нормальной характерной чувствительностью (отдачей звука) можно пойти по следу.Значения оптимальной мощности умзч:

• До 8 квадратных метров M — 15-20 Вт.
• 8-12 кв. М — 20-30 Вт.
• 12-26 кв. М. — 30-50 Вт.
• 26-50 кв.м. M — 50-60 Вт.
• 50-70 кв. М — 60-100 Вт.
• 70-100 кВ. М — 100-150 Вт.
• 100-120 кВ. М — 150-200 Вт.
• Более 120 кв. M — определяется расчетом по данным акустических измерений на месте.

Динамика

Динамический диапазон UMP определяется кривыми равной громкости и пороговых значений для разной степени восприятия:

1. Симфоническая музыка и джаз с симфоническим сопровождением — 90 дБ (110 дБ — 20 дБ) Идеально, 70 дБ (90 дБ — 20 дБ) приемлемо. Звук с динамикой 80-85 дБ в городской квартире не отличается от идеального знатока.
2. Прочие серьезные музыкальные жанры — 75 дБ отлично, 80 дБ «выше крыши».«
3. Попс всякого рода и саундтреки к фильмам — 66 дБ для глаз хватит, т.к. эти опусы уже сжаты на уровнях до 66 дБ и даже до 40 дБ, чтобы можно было слушать что угодно.

Динамический диапазон UMP, правильно подобранный для этого помещения, считается равным его уровню собственного шума, взятому со знаком +, то есть T. Naz. Соотношение сигнал / шум.

Книга

Нелинейные искажения (ни) UMP — это компоненты спектра выходного сигнала, которых не было на входе.Теоретически ни один из лучших не «качал» под уровень собственного шума, но технически это очень сложно реализовать. На практике учитывают Т. Наз. Эффект маскировки: на уровнях громкости ниже прибл. 30 дБ Диапазон воспринимаемых человеческим ухом частот сужается по мере возможности различать звуки по частоте. Музыканты слышат ноты, но оценить звучание звука сложно. У людей без музыкального слуха эффект маскировки наблюдается уже при громкости 45-40 дБ.Поэтому умзч из книги 0,1% (-60 дБ от громкости по громкости в 110 дБ) будет оценивать как обычный Hi-Fi слушатель, а из книги 0,01% (-80 дБ) можно считать не искажающим звук .

Лампа

Последнее утверждение может вызвать неприятие, вплоть до лютого, адептов схемотехники ламп: мол, настоящий звук дают только лампы, и не какие-то, а отдельные виды восьмеричного. Успокойтесь, господа — особый звук лампы — это не фантастика.Причина в принципиально разных спектрах искажений в электронных лампах и транзисторах. Что, в свою очередь, связано с тем, что в лампе поток электронов движется в вакууме и квантовые эффекты в нем не проявляются. Транзистор является квантовым устройством, в кристалле движутся неосновные носители заряда (электроны и дырки), что невозможно без квантовых эффектов. Поэтому спектр ламповых искажений короткий и чистый: в нем четко прослеживаются только гармоники до 3-4-й, а составляющие комбинации (суммы и разности частот входного сигнала и их гармоник) очень малы.Поэтому во времена вакуумной схемотехники книги называли коэффициентом гармоник (кг). В транзисторах спектр искажений (если они замерены, резервация случайная, см. Ниже) прослеживается вплоть до 15-го и выше компонентов, а комбинации частот в нем даже в долгу.

Поначалу конструкторы твердотельной электроники транзисторных умзч взяли за них знакомую «ламповую» книжку на 1-2%; Звук с ламповым спектром искажений такой величины обычным слушателем воспринимается как чистый.Кстати, и самого понятия Hi-fidene еще не было. Оказалось — глухой и глухой звук. В процессе разработки транзисторной техники и выработалось понимание, что такое Hi-Fi и что для этого нужно.

В настоящее время развитие транзисторной техники успешно преодолено и побочные частоты на выходе хорошего урча с трудом улавливаются специальными методами измерения. А ламповую схемотехнику можно считать искусством, перешедшим в разряд.Его основа может быть любой, почему электронику там нельзя делать? Будет уместна аналогия с фото. Никто не может отрицать, что современный цифровой автомобиль дает изображение неизмеримо четче, детальнее, глубже по диапазону яркости и цвета, чем фанерные коробки с гармошкой. Но чей-то сотканный Никон «кластер картинки» типа «Это мой толстый кошак подъехал, как гад и бушует лапами», а кто-то, переместившись -8м на тренерском ч / б пленке, делает снимок, которого толпятся на престижной выставке.

Примечание: И хоть раз успокойся — не все так плохо. Сегодня хотя бы одно приложение остается хотя бы одним приложением, а не последней важности, для которой они технически необходимы.

Опытный стенд

Многие любители аудио, едва научившись паять, сразу «переходят к лампам». Это ни в коем случае не заслуживает нарекания, наоборот. Интерес к истокам всегда оправдан и полезен, и электроника на лампах стала такой.Первыми компьютерами были лампы, и бортовое электронное оборудование первого космического корабля тоже было лампой: транзисторы уже были там, но не могли противостоять внеземному излучению. Кстати, тогда лампы создавались по строжайшему секрету … микросхемам! На микроламах с холодным катодом. Единственное известное упоминание о них в открытых источниках — в раритетной книге Митрофанова и Пикерсгила «Современные приемно-усилительные лампы».

Но хватит лирики, к делу.Для любителей повозиться с лампами на рис. — Схема настольной лампы УМП, разработанная специально для экспериментов: SA1 переключает работу выходной лампы, а SA2 — напряжение питания. Схема хорошо известна в РФ, небольшая доработка коснулась только выходного трансформатора: теперь можно не только «погонять» в разных режимах родной 6П7С, но и подобрать включение экранной сетки в сверхлинейном режиме для других. лампы; Для подавляющего большинства выходных пенсов и радиационных тетродов это или 0.22-0,25 или 0,42-0,45. Об изготовлении выходного трансформатора см. Ниже.

Гитаристы и рокеры

Это тот самый случай, когда без ламп не обойтись. Как известно, электрогитара превратилась в полноценный паяльный инструмент после того, как предварительно усиленный сигнал со звукоснимателя стал пропускаться через специальную консоль — фьюзер представляет собой намеренно искажающий спектр. Без этого звук струны был слишком резким и коротким, т.к. электромагнитный датчик реагирует только на режимы его механических колебаний в плоскости инструментальной деки.

Вскоре выяснилось неприятное обстоятельство: звук электрогитары с дужкой приобретает полную силу и яркость только при больших потерях. Особенно это проявляется для гитар со звукоснимателем хамбакерского типа, дающих наиболее «злобный» звук. А как быть новичку, вынужденному репетировать дома? Не ходите в зал выступать, не зная точно, как там будет звучать инструмент. А просто любителям рока хочется послушать любимые вещи в полном соку, а рокеры в целом порядочные и неконфликтные.По крайней мере тем, кто интересуется рок-музыкой, а не антуражем с эпатажем.

Итак, оказалось, что фатальный звук появляется на приемлемых для жилых помещений уровнях громкости, если лампа умзч. Причина в специфическом взаимодействии спектра сигнала от фьюзера с чистым и коротким спектром гармоник лампы. Здесь уместна аналогия: фотография может быть намного выразительнее цвета, потому что оставляет для просмотра только контур и свет.

Особенно увлечены те, кому ламповый усилитель не нужен для экспериментов, и в силу технической необходимости долго изучает тонкости работы выключателя электроники лампы.Умзч, в этом случае лучше сделать выдувной анксиформатор. Точнее, с согласующим выходным трансформатором одностороннего действия, работающим без постоянных добавок. Такой подход упрощает и ускоряет изготовление самого сложного и ответственного узла лампы УМП.

«ТРАНСФОРМАТОРНАЯ» ЛАМПА ВЫХОДНОЙ КАСКАД UMPS и ПРЕДЫДУЩИЕ КИСЛОТЫ К НЕМ

Справа на рис. Схема трансформаторного выходного каскада лампового усилителя, а слева — варианты предварительного усилителя к нему.Вверху — с регулятором тона по классической схеме Baxandal, обеспечивающим достаточно глубокую настройку, но вносящим в сигнал небольшие фазовые искажения, которые могут быть значительными при работе UMP на 2-полосном динамике. Ниже представлен предусилитель с регулировкой тембра, не искажающим сигнал.

Но вернемся к «финалу». В ряде зарубежных источников эта схема считается откровением, но идентичная ей, за исключением емкости электролитических конденсаторов, встречается в советском «Справочнике радиолюбителей» 1966 года.Толстинизированная резервация 1060 страниц. Не было интернета и баз данных на дисках.

Там же, справа на рис., Кратко, но четко описаны недостатки данной схемы. Продвинутый, из того же источника, переданный в следующий. Рис. Справа. В нем экранная сетка L2 питается от средней точки анодного выпрямителя (анодная обмотка силового трансформатора симметрична), а экранная сетка L1 — через нагрузку. Если вместо высокопрочных динамиков включить расходный трансформатор с обычными динамиками, как и раньше.Схема, выходная мощность сделать ок. 12 Вт, т.к. активное сопротивление первичной обмотки трансформатора намного меньше 800 Ом. Книга этого оконечного каскада с трансформаторным выходом — ок. 0,5%

Как сделать трансформатор?

Основные враги качества мощного сигнального LC (звукового) трансформатора — магнитное поле рассеяния, силовые линии которого замкнуты, в обход магнитопровода (сердечника), вихревые токи в магнитопроводе (токи Фуко) и , в меньшей степени — магнитострикция в сердечнике.Из-за этого явления — неаккуратно собранный трансформатор «поет», гудит или бьет. Борются токи забоя, уменьшая толщину пластин магнитных труб и дополнительно изолируя их лаком при сборке. Для выходных трансформаторов оптимальная толщина пластин — 0,15 мм, максимально допустимая — 0,25 мм. Взять пластину потоньше для выходного трансформатора: коэффициент заполнения сердечника (центрального стержня магнитопровода) Сталь упадет, в сечении магнитопровода придется увеличивать перекос и потери в нем только увеличатся.

В сердечнике звукового трансформатора, работающего с постоянными добавками (например, анодный ток однобитового выходного каскада), должен быть небольшой (определяемый расчетом) немагнитный зазор. Наличие немагнитного зазора, с одной стороны, снижает искажение сигнала от постоянных добавок; С другой стороны, в магнитном наполнении обычного типа увеличивается поле рассеяния и требуется сердечник большего сечения. Следовательно, немагнитный зазор должен быть оптимальным и работать с максимальной точностью.

Для трансформаторов, работающих с одобрением, оптимальный тип сердечника — из пластин СП (отжим), поз. 1 на рис. В них немагнитный зазор образуется в расточке сердечника и поэтому стабилен; Его величина указывается в паспорте на табличке или измеряется комплектом щупов. Поле рассеяния минимально, т.к. боковые ответвления, через которые закрывается магнитный поток, сплошные. Из пластин СП также собираются сердечники трансформаторов без добавок, потому что пластины СП изготавливаются из высококачественной трансформаторной стали.В этом случае керн собирается впереди (пластины ставятся в одну, затем в другую сторону), и его сечение увеличивается на 10% по сравнению с расчетным.

Трансформаторы без добавок лучше наматывать на ушные жилы (уменьшенная высота с расширенными окнами), поз. 2. Уменьшение поля рассеяния достигается за счет уменьшения длины магнитного пути. Потому что таблички ОШ более доступны для ИП, из которых часто набирают сердечники трансформаторов с приборами.Далее сборка сердечника приводит к Внакрою: собирают пакет W-пластин, кладут полосу из непроводящего немагнитного материала толщиной немагнитного зазора, накрывают пряжей из пакета перемычек и все стягивают вместе по веревке.

Примечание: «Звуковые» сигнальные магнитопроводы типа СКЛМ для выходных трансформаторов качественных ламповых усилителей мало пригодны, имеют большое поле рассеяния.

на поз. 3 дана схема размеров сердечника для расчета трансформатора, на поз.4 Конструкция каркаса обмоток, а на поз. 5 — выкройки его деталей. Что касается трансформатора для выходного каскада «батранформатор», то лучше делать это на ШЛМЭ, т.к. сложение незначительное (ток сложения равен текущему току сетки). Основная задача здесь — сделать обмотки максимально компактными, чтобы уменьшить поле рассеяния; Их активное сопротивление по-прежнему будет намного меньше 800 Ом. Чем больше свободного места останется в окнах, тем лучше получился трансформатор.Поэтому обмотки качаются виток на виток (если нет намоточного станка, это ужасно) из как можно более тонкой проволоки, установочный коэффициент анодной обмотки для механического расчета трансформатора принимает 0,6. Обмоточная проволока — MARODS OF PHTV или PEMM, жили они бескрылыми. ПТТВ-2 или ПЭММ-2 не нужны, они имеют увеличенный внешний диаметр и поле рассеяния будет больше. Первой трясет первичная обмотка, т.к. именно ее поле рассеяния влияет на звук.

Железо для этого трансформатора следует искать с отверстиями в углах пластин и более плотными кронштейнами (см. Рис.Справа), т.к. «Для полного счастья» сборка магнитопровода производится в следующем. заказ (разумеется, обмотки с выводами и наружная изоляция уже должны быть на каркасе):

1. Приготовить разбавленные половинки акрилового лака или, по старинке, шеллак;
2. Пластины с перемычками быстро покрывают лаком с одной стороны и как можно быстрее, не сильно нажимая, вставляют в рамку. Первая пластина наслоена лакированной стороной внутрь, следующая — нелакированной стороной, сначала покрытой лаком и т. Д.;
3. Когда рама окна заполнена, установить скобки и плотно затянуть болтами;
4. 1–3 минуты, когда явно прекращается выдавливание лаков из зазоров, пластины снова добавляются перед заливкой окна;
5. Повторение пп. 2-4, пока окно не припаяно сталью плотно;
6. Ядро снова плотно затягивается и сушится на аккуме и т.д. 3-5 дней.

Сердечник, собранный по такой технологии, имеет очень хорошую изоляцию пластин и заполняющей стали.Потери на магнитострикцию вообще не обнаружено. Но учтите — для сердечников, их пермаллоев эта методика не применима, т.к. от сильных механических воздействий магнитные свойства пермаллоев необратимо ухудшаются!

На микросхемы

на интегрированных микросхемах (ИС) чаще всего производят те, которые предлагают качество звука до среднего Hi-Fi, но больше привлекают дешевизной, быстродействием, простотой сборки и полным отсутствием каких-либо процедур настройки, требующих специальных знаний.Просто усилитель на микросхемах — оптимальный вариант для «чайников». Классика жанра здесь — умзч на ИМС TDA2004, стоящих в серии, дай бог памяти, уже 20 лет, слева на рис. Мощность — до 12 Вт на канал, напряжение питания — 3-18 в униполярном. . Площадь радиатора — от 200 кв. См. Максимальную мощность. Достоинством является возможность работы на очень низкоуровневой, до 1,6 Ом, нагрузке, что позволяет снимать полную мощность при питании от бортовой сети 12 В, и 7-8 Вт — при 6-вольтовом питании, например, на мотоцикле.Однако выход TDA2004 в классе в некоммерческом (на транзисторах одинаковой проводимости), так что опухоли точно не Hi-Fi: коке 1%, динамика 45 дБ.

Более современный TDA7261 Звук дает не лучше, а мощнее, до 25 Вт, т.к. верхний предел напряжения питания увеличен до 25 В. Нижний, 4,5 В, еще позволяет запитать от 6 до бутс, т.е. TDA7261 может запускаться практически из всех шлюзов, кроме самолета 27 В. С помощью навесных элементов (обвязки, справа на рис.) TDA7261 может работать в режиме мутации и с функцией ST-BY (Stand By, wait), переводя UMP в режим минимальной мощности при отсутствии входного сигнала в течение определенного времени. Удобства — деньги, поэтому для стереосистемы понадобится пара TDA7261 с радиаторами от 250 кВ. Смотрите для каждого.

Примечание: Если вас привлекают усилители с функцией ST-BY, пофиг — ждать колонок шире 66 дБ не стоит.

«Суперэкономичный» с питанием от TDA7482, слева на рис.Работает в Т. Наз. Класс D. Такой умзч иногда называют цифровыми усилителями, что некорректно. Для реальной оцифровки от аналогового сигнала, ссылки уровней уровня с частотой квантования, не менее чем в два раза наибольшие из воспроизводимых частот, значение каждой ссылки записываются в виде коды препятствия и сохраняются для дальнейшего использования. Ump класс D — импульсный. В них аналог напрямую преобразуется в последовательность широтно-модулированных импульсов (ШИМ) высокой частоты, которая подается на динамик через фильтр низких частот (FNH).

Звук класса D с Hi-Fi не к чему вообще: книжки в 2% и динамика 55 дБ для класса D считаются очень хорошими показателями. И TDA7482 Здесь, надо сказать, выбор не оптимален: другие фирмы, специализирующиеся на классе D, выпускаются ISSF дешевле и требуют меньшей обвязки, например, D-UMP серии PAXX, прямо на рис.

Из ТД следует отметить 4-х канальный TDA7385, см. Рис. На котором можно собрать хороший усилитель для колонок до среднего Hi-Fi включительно, с разделением частот на 2 полосы или для системы с сабвуфером.Отражение дождя НЧ и СК-ВЧ также производится на входе по слабому сигналу, что упрощает конструкцию фильтров и позволяет разделить полосы. А если в акустике стоит сабвуфер, то 2 канала TDA7385 можно выделить под суб-UHB мостовой схемы (см. Ниже), а оставшиеся 2 использовать для SC-HF.

Ump для сабвуфера

, что можно перевести как «суб-релиз» или, дословно, «подкавка» воспроизводит частоты до 150-200 Гц, в этом диапазоне человеческие уши практически не способны определять направление на источник звука.У АС с сабвуфером «sub-mas» динамик, вставленный в гостиничный акустический дизайн, это сабвуфер как таковой. Сабвуфер в принципе размещен как более удобный, а стереоэффект обеспечивается отдельными каналами SC-RF с их малогабаритными динамиками, акустический дизайн которых особо не представлен. Специалисты сходятся во мнении, что стерео лучше слушать с полным разделением каналов, но сабвуферные системы значительно экономят средства или работают на басовый тракт и облегчают размещение акустики в небольших помещениях, отчего и пользуются популярностью у потребителей с обычный слух и не особо требовательный.

«просеивание» сч-хай в сабвуфере, а от него в воздух сильно портит стерео, но если сабас резко «рубит», что, кстати, очень сложно и дорого, то звук прыгает. эффект возникнет. Поэтому поливилляция каналов в сабвуферных системах выполняется дважды. На входе электрофильтрами SC-HF с басовыми «хвостами», не перегружая тракт SC-RF, но обеспечивающий плавный переход на субабас. Басы с «хвостами» совмещены и подаются на отдельный УМЗ для сабвуфера.Миск повторно затронут, чтобы стерео не испортилось, в сабвуфере уже акустически: сабмастированный динамик, применяется, например, в перегородке между резонаторными камерами сабвуфера, которые не производят шума наружу, см. справа на рис.

К сабвуферу для сабвуфера предъявляется ряд особых требований, из которых в основном считаются «чайники» большей мощности. Это совершенно неверно, если, скажем, расчет акустики под комнату дал пиковую мощность W на одну колонку, то мощность сабвуфера нужна 0.8 (2 Вт) или 1,6 Вт. Например, если AC S-30 подходит для комнаты, сабвуфер нужен 1,6х30 = 48 Вт.

Гораздо важнее обеспечить отсутствие фазовых и переходных искажений: пойдут — звук звука обязательно будет. Что касается книг, то он допустит, что до 1% собственных искажений басов такого уровня не слышно (см. Кривые равной громкости), а «хвосты» их спектра в лучшую сторону в зоне слуха не будут. вылезай из сабвуфера.

Во избежание фазовых и переходных искажений усилитель для сабвуфера построен на базе T. Naz. Схема моста: выходы 2 идентичных UMP включены на динамик; Входные сигналы подаются в противофазе. Отсутствие фазовых и переходных искажений в мостовой схеме связано с полной электрической симметрией выходных трактов. Идентичность усилителей, образующих плечи моста, обеспечивается применением парных умзч на ИС, выполненных на одном кристалле; Это, пожалуй, единственный случай, когда усилитель на микросхемах лучше дискретный.

Примечание: Мощность моста не удваивается, как некоторые думают, она определяется напряжением питания.

Пример схемы покрытия сабвуфера в комнате до 20 кв. м (без входных фильтров) на ИМС TDA2030 приведен на рис. слева. Дополнительная фильтрация сч осуществляется цепями R5C3 и R’5C’3. Площадь радиатора TDA2030 от 400 квадратных метров. Увидеть мост urzch с разомкнутым выходом — неприятная особенность: при пропадании моста в токе нагрузки появляется постоянная составляющая, способная включать динамик, а схемы защиты на суббазах часто глючат, отключают динамик при его включении. не обязательно.Поэтому лучше беречь родную ВЧ головку «Дубово», неполярные батареи электролитических конденсаторов (выделены цветом, а на прошивке приведена схема одной батареи.

Немного об акустике

Акустическое оформление сабвуфера — отдельная тема, но поскольку здесь приведен рисунок, то вам необходимо пояснение. Материал корпуса — МДФ 24 мм. Трубы резонаторов — из достаточно прочного небьющегося пластика, например полиэтилена. Внутренний диаметр труб 60 мм, выступы внутри 113 мм в большой камере и 61 мм в малой.Под конкретную головку громкоговорителя сабвуфер должен будет перейти на лучший бас и, в то же время, на наименьшее влияние на стереоэффект. Для настройки трубы берут заведомо большей длины и, поднимая-выдвигая, добиваются необходимого звука. Выступы труб снаружи на звук не влияют, потом их обрезают. Тюнинг дудок взаимозависим, поэтому подчиняться придется.

Усилитель для наушников

Усилитель для наушников производит их чаще всего по 2-м причинам.Первый — для прослушивания «на ходу», т.е. вне дома, когда в питании аудиовыхода плеера или смартфона не хватает «Кнопок» или «Лопухов». Второй — для домашних наушников высокого класса. Hi-Fi Умзч для обычного жилого помещения нужен с динамикой до 70-75 дБ, но динамический диапазон лучших современных стерео-наушников превышает 100 дБ. Усилитель с таким динамиком дороже некоторых автомобилей, а его мощность будет от 200 Вт в канале, что многовато для обычной квартиры: слушать сильно заниженный звук по сравнению с номинальной мощностью см. Выше.Поэтому есть смысл сделать маломощный, но с хорошей динамикой отдельный усилитель для наушников: цены на отечественный умзч с таким безнадежным завышением заведомо невозможно.

Схема простейшего усилителя для наушников на транзисторах приведена на поз. 1 Рис. Звук — кроме китайских «кнопок», он работает в классе B. Экономичность тоже не отличается — литиевых батарей 13 мм хватает на 3-4 часа на полной громкости. На поз. 2 — TDA Classic для наушников »на ходу.«Звук, правда, выдает вполне приличный, до среднего Hi-Fi, просматривая параметры оцифровки трека. Любительские доработки TDA7050 обвязка под цифру, но перехода звука на следующий уровень тяжести не добился никто: никто не добился: «Микроус» сам не позволяет. TDA7057 (поз. 3) просто функционален, можно подключить регулятор громкости на обычном, недвойственном, потенциометре.

Умп для наушников на TDA7350 (поз. 4) уже рассчитан на порождение хорошей индивидуальной акустики.Именно на этой ИМА усилители для наушников собраны в большинстве отечественных ежей среднего и высокого класса. Умп на наушники на КА2206Б (поз. 5) считается профессиональным: его максимальной мощности 2.3 Вт хватает и для раскачивания таких серьезных изооданских «лопухов», как ТДС-7 и ТДС-15.

Схемотехника усилителей уже прошла в своем развитии схему спирали и сейчас мы наблюдаем «ламповый ренессанс».В соответствии с законами диалектики, что мы так упорно нарезанных, ренессанс Транзистор «должен прийти следующий. Тот факт, что это неизбежно, для лампы, при всей своей красоте, очень неудобно. Даже дома. Но транзисторные усилители накопились свои недостатки …
Причину «транзисторного» звука объяснили еще в середине 70-х — глубокая обратная связь. Это порождает сразу две проблемы. Первый — переходные интермодуляционные искажения (TIM-искажения) в самом усилителе, вызванные задержкой сигнала в контуре обратной связи.Бороться с этим можно только одним способом — увеличением скорости и усилением начального усилителя (без обратной связи), что чревато серьезным усложнением схемы. Результат сложно предсказать: будет он или нет.
Вторая проблема — глубокая обратная связь сильно снижает выходное сопротивление усилителя. А это для большинства громкоговорителей чревато возникновением самых интермодулированных искажений непосредственно в динамических головках. Причина — При перемещении катушки в зазоре магнитной системы значительно изменяется ее индуктивность, поэтому изменяется и сопротивление головки.При низком выходном сопротивлении усилителя это приводит к дополнительным изменениям тока через катушку, что порождает неприятную гордость, ошибочно принимаемую за искажение усилителя. Можно объяснить тот парадоксальный факт, что при произвольном выборе колонок и усилителей один набор «звучит», а другой «не звучит».

Секрет лампового звука =
Усилитель с высоким выходным сопротивлением
+ Shallow Feedback .
Однако аналогичные результаты могут быть достигнуты с транзисторными усилителями.Все представленные ниже схемы объединяет одна — нетрадиционная и забытая сейчас «асимметричная» и «неправильная» схемотехника. Однако это плохо, как оно присутствует? Например, фазоинвертор с трансформатором — это настоящий Hi-End! (Рис. 1) Фазоинвертор с разделенной нагрузкой (рис. 2) заимствован из ламповой схемотехники …
рис.1

рис.2

рис. 3.

Эти схемы сейчас незаслуженно забыты. И зря. На их основе, используя современную элементную базу, можно создавать простые усилители с очень высоким качеством звука.В любом случае то, что мне пришлось собрать и послушать, звучало достойно — нежно и «вкусно». Глубина обратной связи во всех схемах небольшая, есть локальные ООС, выходное сопротивление значительно. Нет и всего DCO.

Однако следующие схемы работают в классе B. Значит, им присущи «переключающие» искажения. Для их устранения работа выходного каскада в «чистом» классе А. . И такая схема тоже появилась. Автор схемы — Дж. Л. Линсли Худ. Первые упоминания в отечественных источниках относятся ко второй половине 70-х годов.

рис.4

Главный недостаток усилителей класса А. Ограничением области их применения является большой ток покоя. Однако для устранения коммутационных искажений есть еще один способ — использование транзисторов Германии. Их достоинство — небольшие искажения в режиме Б. . (Когда-нибудь напишу сагу, посвященную Германии.) Другой вопрос, что эти транзисторы сейчас найти непросто, да и выбор ограничен. При повторении следующих конструкций необходимо помнить, что термостойкость немецких транзисторов невысока, поэтому на радиаторах для выходного каскада экономить не нужно.

рис. 7 Автор: А.И. Шихатов (подготовка и комментарии) 1999-2000 гг.
Издано: Сборник «Конструкции и схемы для чтения с паяльником» М. Солон-р, 2001, с.19-26.

• Схемы 1,2,3,5 опубликованы в журнале «Радио».
• Схема 4 заимствована из сборника
  В.А.Васильева «Зарубежные радиомасонские конструкции» М.Радио и Связь, 1982, с.14 … 16
• Схемы 6 и 7 заимствованы из сборника
  Ю.Бозди «Проектирование дополнительных устройств к магнитофонам» (пер. С чеш.) М.Энергоисдат 1981, с.148,175
• Подробно о механизме возникновения интермодуляционных искажений: Должен ли Умзч иметь малое выходное сопротивление?

Использование полевых транзисторов в усилителе мощности позволяет значительно улучшить качество звука при упрощении схемы. Передаточная характеристика полевых транзисторов близка к линейной или квадратичной, поэтому в выходном спектре практически отсутствуют четные гармоники, также наблюдается быстрое падение амплитуды высших гармоник (как в ламповых усилителях).Это позволяет использовать в усилителях на полевых транзисторах неглубокую отрицательную обратную связь или вообще отказаться от нее. После победы над «домашним» Hi-Fi полевые транзисторы начали наступление на автомобильную аудиосистему. Опубликованные схемы изначально предназначались для домашних систем, но, может быть, кто-то рискнет применить идеи в них в автомобиле …

рис.1
Эта схема уже считается классической. В нем выходной каскад, работающий в режиме AB, выполнен на транзисторах TIR, а предварительные каскады — на биполярных.Усилитель обеспечивает достаточно высокие характеристики, но для дальнейшего улучшения качества звука биполярные транзисторы следует полностью исключить из схемы (следующий рисунок).

рис.2
После того, как все резервы улучшения качества звука исчерпаны, остается одно — одномерный выходной каскад в «чистом» классе А. Ток, потребляемый предварительными каскадами от источника высокого напряжения и в эта, а предыдущая схема минимальна.

рис.3.
Выходной каскад с трансформатором — полный аналог ламповых схем. На закуску … Интегральный источник тока CR039 устанавливает режим работы выходного каскада.

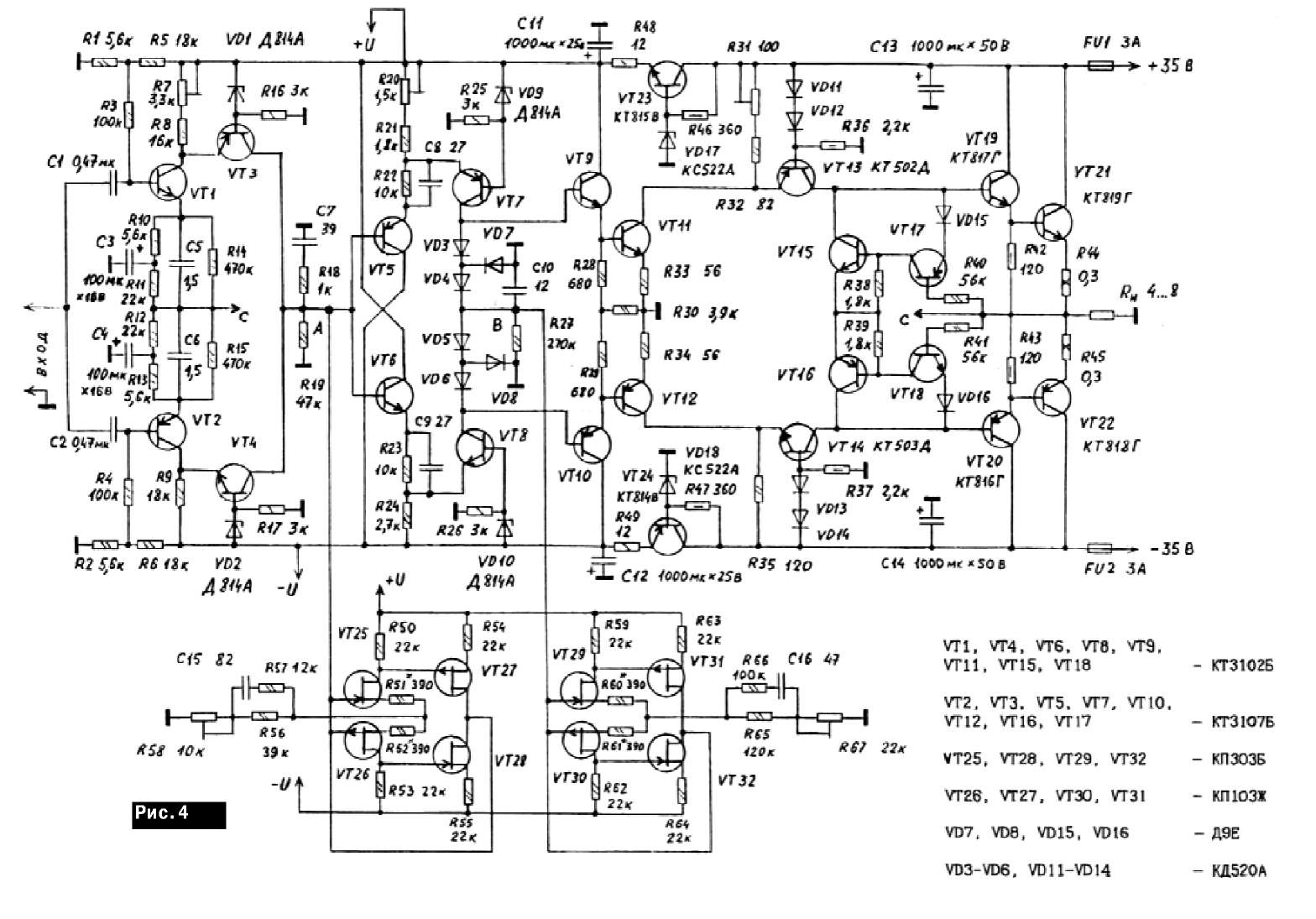

рис.4
Однако широкополосный выходной трансформатор довольно сложен при изготовлении узла. Элегантное решение — источник тока в цепочке — предложено компанией

Усилители низкой частоты очень популярны среди любителей радиоэлектроники. В отличие от предыдущей схемы, данный усилитель мощности на полевых транзисторах состоит в основном из транзисторов и использует выходной каскад, который при биполярном питающем напряжении 30 вольт может обеспечивать на динамиках с сопротивлением 4 Ом выходную мощность. до 70 Вт.

Принципиальная схема усилителя на полевых транзисторах

Усилитель собран на базе операционного усилителя TL071 (IO1) или аналогичного ему, что создает основное увеличение дифференциального сигнала. Усиленный низкочастотный сигнал с выхода операционного усилителя, большая часть которого поступает через R3 до средней точки. Оставшейся части сигнала достаточно для прямого усиления на полевых МОП-транзисторах IRF9530 (T4) и IRF530 (T6).

T2, T3 и окружающие их компоненты используются для стабилизации рабочей точки переменного резистора, так как он должен быть правильно установлен в симметрии каждой полуволны на нагрузке усилителя.

Все предметы собраны на односторонней печатной плате. Обратите внимание, что вам необходимо установить на плату три перемычки.

Регулировка усилителя

Настройку усилителя лучше всего производить, подав на его вход синусоидальный сигнал и подключив нагрузочный резистор номиналом 4 Ом. После этого резистор R12 настраивается таким образом, чтобы сигнал на выходе усилителя был симметричным, т.е. форма и размер положительного и отрицательного половинного заполнения были одинаковыми на максимальной громкости.

Введение

1. Без OOS, так называемая опция «0-NFB» (Zero Negative Feed Back)
2. Чистый класс A
3. Одноходовой

Нельсон Пасс (Nelson Pass) проделал большую работу в этом направлении при создании своего усилителя «ZEN», но я решил пойти еще дальше! Я построю «усилитель без деталей» — Zero Component Amplifier (ZCA).

Думаете, я пытался найти священную гравитацию в схеме усилителя, какой-то прямой кусок серебряного провода, который дает чистое усиление без искажений?

Class-A 2SK1058 Mosfet Amplifier

Одноканальный полевой униполярный МОП-транзистор, подходящий для аудио, пара резисторов и конденсаторов, и, конечно же, это хорошо зарекомендовавший себя «Профильный» блок Торфа. Схема такого усилителя представлена ​​на рис.

Фиг.1: Применена схема одноступенчатого усилителя класса A на MOSFET-E

Twelik 2SK1058 от Hitachi. Это N-канальный MOSFET. Внутренняя схема и распиновка 2SK1058 представлены на рис. 2.

Рис. 2: Hitachi 2SK1058 N-Channel Mosfet

Я использовал конденсаторы SPRAGUE Semiconductor Group во входных цепях и большие электролиты на выходе с » сэндвич »из полиэфирного конденсатора на 10 мф. На всех резисторах, если не указано иное, на 0.5 Вт. Четыре проволочных резистора по 10 Вт работают как нагрузка. Внимание, эти резисторы рассеивают около 30 Вт и сильно нагреваются даже с простым усилителем. Да, это класс А, а низкая эффективность — окупаемость. Он ест 60 ватт, чтобы дать ОК. 5 Вт! Пришлось использовать мощный и качественный радиатор с эффективным радиатором (0,784 ° C / Вт).

Фото 1: Распечатка узла усилителя

Блок питания усилителя

Рис. 3: Схема источника питания

Фото 2: Узел усилителя

Фото 3: Узел усилителя, вид сзади

Регулировочный усилитель

Звук

Для работы с усилителем, высокочувствительный, эффективный разгон, так как он дает ОК. 5 Вт RMS (и до 15 Вт на пиках, которые я четко видел на экране осциллографа). Передача Баса оказалась значительно лучше, чем можно было ожидать от такого решения.Усилитель легко качает мои 12-дюймовые трехполосные колонки.

Мало кто знает, что такое Mosfet. Но почти все слышали, что это очень хорошо. Давайте сначала разберемся с этим словом. МОП-транзистор. — английская вырезка из МЕТАЛЛО-ОКСИД-ПОЛУПРОВОДНИК ТРАНЗИСТОР . Он состоит из металла и полупроводника, разделенных слоем диоксида кремния (SiO2). В общем случае структура называется TIR (металл — диэлектрик — полупроводник).

Транзисторы на основе таких структур, в отличие от биполярных, управляются напряжением, а не током и называются униполярными транзисторами, так как для их работы необходимо иметь носитель заряда только одного типа.Высокая температурная стабильность, низкая мощность управления, слабая подверженность пробоям, самоограничивающийся ток протекающего тока, высокая скорость в режиме переключения, низкий уровень шума — основные преимущества полевых МОП-транзисторов перед радиоламперами и биполярными транзисторами.

Большинство любителей качественного воспроизведения звука оценивают усилитель на полевых MOSFET транзисторах на очень высоком уровне, почти как лампы, потому что по сравнению с усилителями на обычных биполярных транзисторах они дают более мягкий звук, создают меньше искажений и устойчивы к перегрузкам.Mosfet превосходит классические ламповые усилители как по коэффициенту демпфирования, так и по передаче низких и высоких частот. Частота среза таких усилителей значительно выше, чем у усилителя на биполярных транзисторах, что благоприятно сказывается на звучании.

Мощные полевые MOSFET-транзисторы имеют меньший разброс основных параметров, чем биполярные транзисторы, что как бы облегчает их параллельное включение и снижает общее выходное сопротивление усилителя мощности.

Схема простого усилителя MOSFET

Параметры усилителя

• Выходная мощность (RMS): 140 Вт при нагрузке 8 Ом, 200 Вт на 4 Ом.
• Диапазон частот: 20 Гц — 80 кГц -1 дБ.
• Входная чувствительность: 800 мВ при мощности 200 Вт на 4 Ом.
• Искажение:
• Соотношение сигнал / шум:> 102 дБ невероятное, 105 дБ (по шкале А с учетом 200 Вт на 4 Ом).

На рисунке представлена ​​схема одного из простейших UMP, использующего полевые транзисторы этого типа в выходном каскаде.А мощность его целых 200 Вт! Этот усилитель мощности на МОП-транзисторах подходит для многих целей, например, для создания мощной концертной гитары или домашнего кинотеатра. Усилитель имеет хороший частотный диапазон — от 1 дБ от 20 Гц до 80 кГц. Искажения менее 0,1% при полной мощности, а соотношение сигнал / шум лучше, чем -100 дБ. Дальнейшее упрощение возможно за счет использования OU в каскаде предусилителя.

Вся конструкция UNG помещена в небольшой алюминиевый корпус.Схема простого двухполюсного выпрямителя с тороидальным трансформатором питает 250 ватт. Обратите внимание, на фото изображен моноблок — то есть одноканальный усилитель, так как он собран для электрогитары.

Радиатор применен из черного анодированного алюминиевого профиля. Корпус имеет длину 300 мм и снабжен сзади 80-миллиметровым вентилятором охлаждения. Вентилятор работает постоянно, поэтому радиатор всегда прохладный даже на максимальной мощности (или хотя бы несколько выше температуры окружающей среды).

Схемы двухтактных ламповых усилителей на лампах 6п36с. Умзч на «телевизионных» светильниках с трансформаторами тн

Среди создателей ламповых усилителей заслуженной популярностью пользуются лампы, которые раньше использовались в телевизорах. 6Н23П, 6Ф3П, 6П45С по-прежнему очень популярны у производителей усилителей и это далеко не полный список таких ламп. Среди этих ламп есть лидеры по популярности, поскольку наиболее популярными являются выходные лампы, например, 6П36С и 6П42С, и эта популярность заслужена.При хорошем исполнении звук усилителей на этих лампах радует взыскательный слух многих меломанов.

Ниже представлен один из вариантов несимметричного усилителя с выходной лампой 6П42С.
Для полного размаха 6П42С нужен сигнал с амплитудой 70-80 вольт. Получить такую ​​амплитуду с помощью одноступенчатого драйвера от стандартного источника сигнала довольно проблематично. Поэтому было решено сделать драйвер двухступенчатым, на первом этапе очень хорошо себя показал E80CC, на втором этапе остановились на EL84 в триодном подключении, хотя очень хорошо себя показали 6П15П и EL803.
В выходном каскаде используется трансформатор с катодной обмоткой, что увеличивает линейность каскада и снижает его выходное сопротивление. Схема усилителя представлена ​​на рис. 1.

Рис.1 Принципиальная схема электрического усилителя

Как видно из диаграммы, 6П42С используется с фиксированным смещением. В качестве датчика анодного тока я обычно использую активное сопротивление катодной обмотки, обычно оно оказывается около 10 Ом.
Усилитель включается в три этапа: при включении общего переключателя 1 происходит предварительный нагрев всех нагревателей, после чего контакты реле 2 замыкают ограничивающий резистор 1 кОм и лампы полностью нагреваются и напряжение на аноде блок питания поднимается примерно до половины.После замыкания контактов реле 3 подается полное анодное напряжение и усилитель готов к работе.
Выходной трансформатор имеет пониженное сопротивление (для анодной и катодной обмоток вместе) около 2,5 кОм, катодная обмотка около 10% от анодной.
Теперь о выходных лампах. Существует по крайней мере четыре различных конструкции этих ламп, причем две самые ранние из них являются наиболее «звуковыми», с круглыми отверстиями в аноде. Тот самый с серо-серебряным анодом, второй в рейтинге — с мышиново-серым анодом.Разница в звучании у них очень небольшая в пользу серебристого. Последняя версия повторяет дизайн 6П45С и звучит соответствующим образом.

В исходном усилителе использовались резисторы VS (кроме анода EL84 есть пятиваттные Matsushita, один в один такой же, как Kiwame, но синего цвета), электролитические конденсаторы Tesla, межкаскадные конденсаторы — К40-У9, регулятор громкости — проволока ППЗ-40. Но это не догма.
В заключение об измеренных характеристиках: максимальная выходная мощность составила 11 Вт в диапазоне частот 8 Гц… 50000 Гц (при неравномерностях ± 3 дБ) и 16 … 35000 (при неравномерностях ± 0,5 дБ), Kn = 1% (при 8 Вт), Rout = 1,5 Ом.
Конструкция усилителя представлена ​​на рис. 2. На фото отсутствует защитная сетка, которая размещена из соображений безопасности, поскольку анодные колпачки 6П42С также имеют опасное для жизни напряжение.

6П45С — очень популярный светильник! Для такой здоровой бандуры она сделана очень плохо! Во-первых, большой разброс параметров. Во-вторых, катод с выводом очень плохо связан, он заклеен какой-то тонкой проводкой, которая перегорает при любом перенапряжении.Вот так накрутил 5 ламп. Только у двоих катод сразу не сгорел, он сгорел … за сутки! И только один проработал месяц Во избежание отвода я хотел две штуки распараллелить, но ток нагрева в 5 А показался слишком большим. Я их использовал в своем высоковольтном преобразователе лампы:
http://stalin.flyback.org.ru/tubeflyback.htm
Потом поставил 36-й вместо 45-го, все уже около месяца работает, 36-й реально спокойно держит 600 (!) вольт и 30 ватт на аноде.Надежный как камень (в хорошем смысле).
Аркадий Антонов

> анодная мощность 6п36с-20 ватт

Может и так, но лампа спокойно держит на аноде 27 — 28 ватт … Да и с тридцаткой не гори

По моему опыту, 36 звучит убедительнее (сан 45)
Пронин

Лучше всего из рамных тетродов звучат, на мой взгляд, лампы 6П42С БЕЗ КАМЕРНОГО АНОДА. Правда, они крайне редки, и вообще смысл их производства у Светланы в 1972–197 годах не ясен.Однако они есть, их можно найти. Также очень хороши 6П36С и 6П42 с белым «пушистым» анодом. Более того, они абсолютно «неразрушимы», видимо, из-за покрытия анода.

Звуковые характеристики этих ламп сильно зависят от используемых режимов.
Поэтому сложно говорить о звуке вне этих «режимных» привязок.

> А всиотаки какои резать балку на 36 и 42?

Мне нравится 300 В, 125 мА для 6P42S и 300 В, 72 мА для 6P36S.
Нагрузка вполне правильная — 2 и 4 кОм соответственно.

Можно на 2 ком накрутить, поставить две розетки и слушать либо один 6П42С, либо два 6П36С параллельно.

Не надо ставить 5Ц3С, звук будет музыкальный, но медленный. Ставим два 6Д22С, и добиваемся музыкальности подбором деталей.

И ни в коем случае не надо никуда нагружать кенотрон.
Shalin

Ну подскажите какие оптимальные режимы для этой лампы в триоде и внутреннем сопротивлении и Му в рабочей точке… В итоге я послушал усилитель на этих лампах, поэтому они играют лучше, чем EL34, и намного лучше, чем EL84 с идеологической схемой. В отличие от 6П45С, они стабильно держат режим, не разлетаясь в термопарах при фиксированном смещении. Ну и в лбщем, памагите кто все умеет. Считаю, что анодной графики для этой лампы в природе нет — даже у меня в справочнике нет «министерства».
Гайдар

Тогда лучше применить 6П36С. Играет ЕЩЁ ЛУЧШЕ, чем 6П44С
Шалин

> Здравствуйте Алексей.Раз уж вы на форуме подскажите режим для SE 6P36S и

> заданная нагрузка или парочка вариантов. Спасибо, Эдвард.

Для 6P36S: 330 В, 70 мА, Ra = 5 ком.
Мне этот режим нравится
Шалин

> Так же 6П36С похож на 6П42С первых выпусков.

> И 6П36С имеют меньший разброс и более устойчивы.

И сегодня убедился в этом — просто набирал пары из 6п36с:

Удалось выбрать из 15 штук
1 идеальную пару
1 несовершенный квартет
4 лампы разогнаны
ну 5 штук совсем разные.
Доходность 40% — хороший результат

И эта идеальная пара звучит очень красиво.
Борода

Есть Светлана и Ульяновская 6П36С со светло-серыми анодами — играют лучше, чем просто серые.
Shalin

Лучше с 42. Анод 42 немного больше 36 и похож на него, а 45
в 1,5 раза выше и на концах с обеих сторон по три прямоугольных отверстия примерно 6×6 мм. Кажется, А. Шалин где-то выкладывал картинки правильных 42.36-й итак — если анод почти белый и «пушистый» или светло-серый и снова «пушистый» — то нужно его беречь, даже бывало в употреблении.
ХРЮН

Включать нужно на 2-3 минуты, ровно столько, чтобы лампа прогрелась. Они прекрасно себя чувствуют. Пока это не серьезный перегрев. Сорок пятая — крепкая тетя. Только плохо собирают.
Смысл этой проверки следующий. В лучевом тетроде обе сетки имеют одинаковый шаг, и их следует устанавливать так, чтобы пряди сеток находились строго напротив друг друга.Так образуются лучи. 6П45С и 6П36С имеют практически одинаковую катодно-сеточную конструкцию — 4 рамки со сварными проволоками. Две рамки с одной стороны катода, две с другой. Получается два набора лучей, направленных в разные стороны от катода к противоположным половинкам анода. Предположим, что с одной стороны рамки не выровнены точно. Тогда ток пучка с этой стороны будет меньше, чем с другой, и половина анода с этой стороны будет нагреваться меньше, чем с противоположной. Половина лампы — лучевой тетрод, а половина — обычный.И эти два тетрода с разными характеристиками подключены параллельно. В принципе, вы можете использовать пирометр для измерения температуры разных частей анода, но при его отсутствии можно прогреть лампу на короткое время, пока не появится покраснение. Если с одной стороны краснеет больше — явный признак заводского брака. В строчной развертке сработает нормально, но в звук лучше не вставлять. Таких бракованных ламп около 80-90%.
Олег

Сообщение от ХРЮН
И правда — УЖАС…! Открою свой страшный секрет: как-то (давно)
у меня 6П36С (старые) долго проработал в режиме 250 В,
160 мА (правда 40 Вт …) с автосмещением (подробнее точно, почти с автоматическим исправлением, тогда никто не знал, что это автоматическое исправление). И ничего, жив остался …. Гридлик был вроде бы 51 кОм.

Аналогично. Только мой БУ «Шный Светановские 6П36С» проработал несколько месяцев в режиме 100 мА 400В, причем с фиксированным.
Далка

И в этом причина плохого звука… Наткнулся на 45-е, которые краснели с одной стороны при 40 ваттах на аноде, может чуть больше. Они сразу пошли в мусор. Какую мощность может рассеять выбранная лампа, прежде чем она станет красной?
Sergey Z

Выбрал на 60 — практически не краснеет. Лишь в полной темноте заметно небольшое свечение. Действительно, это хорошая альтернатива 6C33C. Качать намного проще, и он намного прямолинейнее.
Олег

Смотрел триодные ВАХ 45-го.
Найден один режим:
250 В, 180 мА, -50 В по сети.
Ri = 290 Ом, Ra = 2380 Ом, альфа = 8,2.
Uam = 181 v, Iam = 76 ma,
P ~ = 6,88 W.

Линейность в этом режиме очень высокая.

В режиме 250 В, 240 мА нельзя сделать нагрузку более 1242 Ом, так как тогда правая половина линии нагрузки выйдет за пределы кривой мощности 60 (!!!) Вт.

Одним словом, как ни крути, но использование 6П45С с анодной мощностью более 45 Вт для меня сомнительно …
Шалин

6П36С — очень виброустойчивые лампы с прочными каркасными решетками, у них небольшая микрофон.
Shalin

ИМХО, в 6П44С по сравнению с 6П36с сначала завораживает новизна звучания, потом после прослушивания
понимаешь, что звук «колючий — грубый», но субъективно более высокий, при замере
более длинный хвост гармоники, сравнительные измерения проводились всего
одного выходного каскада на разных лампах при прочих равных условиях.
По разбросу Светанов 6П44С имеет более близкие параметры, чем 6П36С,
6П44С имеет средний разброс до 30-35%, 6П36С до 50%.
Все выучено в сравнении, но ранее неиспользованные, сопоставимые с 6П31С, ИМХО имеют максимально
естественное звучание, близкое к звуку 2А3 по среднему и высокочастотному диапазону.
Манаков

Дмитрий, один из моих усилителей 6П36С уже 8 лет работает при 20 ваттах на анодах без замены ламп. У моего друга три года в 27 Вт.
Где-то Хрюн указал, что в форсированном (36 Вт на аноде) режиме Ri на 6П36С падает до 450 Ом.
Сам стараюсь не «мучить» 6П36С больше 28 ватт.
Шалин

Дмитрий, это значит лампы ловились не очень хорошо
Хорошо 6П36С и 33-100 Ом в сетке ведут себя отлично. Но противотревожные меры однозначно нужны, это правда.

Больше 32-33 ватт анодной мощности 6П36С не пробовал, а вот мой друг в усилителе на 6П36С (моя сборка) залудил их на 37 ватт, и живет нормально с фиксированным и даже без анодного шлейфа.
Шалин

Практические схемы ламповых усилителей на трансформаторах ТН

Схема 1.Двухламповый усилитель на триод-пентодах 6Ф3П или 6Ф5П.

Схема классическая и не требует подробного описания физики ее работы.

Дифференциальный каскад используется в качестве предварительного каскада усиления и фазоинвертора. Анодный ток каждого триода составляет 1,45 мА. В этом случае коэффициент усиления каскада от входа к каждому выходу равен 25. Чувствительность усилителя от входа при максимальной выходной мощности составляет 0,45 В действующего значения.

Выходной каскад усилителя работает с автоматическим смещением в режиме класса AB. Баланс токов выходных ламп устанавливается за счет небольшого (плюс / минус 1,5 вольта) изменения их смещений сетки.

Источник питания выполнен на базе штатных трансформаторов TAN с мостовым полупроводниковым выпрямителем и классическим U-образным фильтром C-L-C. Для низковольтных «токовых» ламп предпочтительнее использование полупроводниковых диодов вместо кенотронов в выпрямителе.

Параметры усилителя для этой схемы показаны в первых двух строках таблицы 4.

Замена 6F3P на 6F5P не приведет к изменению схемы, разве что придется перемонтировать проводку панелей и включить обмотки выходного трансформатора. Также возможно в этой схеме использовать «одиночные» пентоды 6П18П, 6П43П, а дифференциальный каскад фазоинвертора выполнить на двойном триоде 6Н23П. Это показано на следующем рисунке. Здесь используется другая серия питающих трансформаторов, а напряжение питания анода устанавливается на предварительную ступень для лучшей линейности.

Схема 2. Трехламповый усилитель на базе 6Н23П и 6П43П или 6П18П.

Схема полностью аналогична предыдущей, с той лишь разницей, что предварительный дифференциальный каскад выполнен на двойном триоде 6Н23П. Анодный ток каждого триода составляет 6,25 мА. Коэффициент усиления такой схемы от входа к каждому из парафазных выходов равен 14. Соответственно, чувствительность усилителя от входа при максимальной выходной мощности составляет 0,8 вольт.

Если вы хотите подать парафазный входной сигнал на усилители по схемам 1 и 2, необходимо подать инверсный сигнал на сетку второго триода через конденсатор (0,47 мкФ) в цепи, отключив его нижний выход от общий автобус. В этом случае чувствительность усилителя для каждого входа будет 2 х 0,4 вольта. На схеме 1 чувствительность усилителя с парафазным сигналом составляет 2 x 0,225 вольт.

Блок питания полностью аналогичен предыдущей схеме по составным элементам, но отличается физикой работы.Предварительный каскад питается от повышенного напряжения + 370 вольт от мостового выпрямителя для обеспечения большей линейности усиления и лучшей симметрии схемы за счет большого номинала резистора в общей катодной цепи и, соответственно, большого напряжения падение на нем (+ 70 вольт). Выходной каскад питается от двухполупериодного выпрямителя, образованного двумя мостовыми диодами с заземленными анодами, а потенциал +200 В снимается с середины анодной обмотки. Сглаживающий фильтр аналогичен предыдущей схеме.

Частотный диапазон половинной мощности (напряжение 0,707) от 40 Гц до 25 кГц.
Чувствительность усилителя на максимальной выходной мощности 0,25 … 0,3 вольта.
Переменные параметры усилителей по схемам 1 и 2 приведены в таблице 4.

Таблица 4.

Схема 3.Двухтактные УНЧ на «телевизионных» лампах.

Предусилитель в этой схеме выполнен двухкаскадным. Режим первого каскада усиления на триодной части 6Ф1П выбран близкий к типичному с анодным током 10 мА при анодном напряжении 93 вольта. Коэффициент усиления каскада 7.

Фазоинвертор выполнен по схеме парафазного дифференциального усилителя на двойном триоде 6Н23П с источником тока в цепи с общим катодом. В качестве источника тока использовалась пентодная часть лампы 6Ф1П.Схема дифференциального каскада полностью аналогична предыдущей. Анодный ток каждого триода составляет 6,25 мА. Коэффициент усиления равен 14. Таким образом, общее предварительное усиление равно 98.

Чувствительность УМЗЧ по схеме 3 при максимальной выходной мощности составит действующее значение 0,23 Вольт.

Поскольку анодные напряжения питания усилителей с ТН жестко фиксированы и определяются приведенными выше расчетами, а параметры «кадровых» и «линейных» ламп во многом совпадают, это представляется возможным для 6П36С, 6П41С, 6П42С, 6П44С. 6П45С для разработки единой схемы усилителя.Отличаются только параметры некоторых пассивных элементов, включение вторичных обмоток и стандартные номиналы силового и выходного трансформаторов. Ну конечно, токи, потребляемые от блока питания, и выходная мощность усилителей тоже будут существенно отличаться.

В качестве выпрямителя анодного питания усилителя на токовых лампах лучше использовать полупроводниковый мост, после чего устанавливается сглаживающий фильтр C-L-C. Такая схема по сравнению с кенотронным выпрямителем обеспечит лучшую стабильность низкого анодного напряжения при больших токах нагрузки.И анодные токи в этих усилителях будут очень значительными. Резистор сопротивлением 1 кОм на отрицательной клемме анодного моста ограничивает зарядный ток конденсаторов фильтра и после включения усилителя следует замкнуть накоротко, но не ранее, чем через 5 секунд.

Переменные параметры усилителей по схеме 3 приведены в таблице 5

Таблица 5.

Вариант усилителя на лампах 6П44С показан на схеме ниже.Баланс цепи выходного каскада регулируется в небольших пределах с помощью потенциометра в сетках экрана. Установив предварительно с этим резистором те же токи лампы в режиме покоя, окончательную настройку симметрии схемы необходимо провести при номинальном сигнале с минимумом нелинейных искажений.

При установке усилителей необходимо помнить, что бронированные трансформаторы ТАН31, 45, 59 и стержневые ТАН73, 108 имеют разную нумерацию выводов.

Также можно попробовать триодное переключение для токовых ламп, подключив экранную сетку к аноду, к счастью, их типовой режим предусматривает такие же напряжения питания анода и экранной сетки.

Также можно перевести выходной каскад в режим класса А с автосмещением — с общим резистором в катодах на 140 Ом для 6П44С (рассеивание на этом резисторе будет 6,6 Вт, поэтому необходимо четыре резистора по 2 Вт 560 Ом. быть подключенными параллельно), конечно, путем настройки анодного питания на эти 30 вольт, последовательно подключая к анодным обмоткам освобожденные обмотки смещения 11-12 и 20-21. Таким образом, с автосмещением напряжение питания анода увеличится примерно до 230 вольт. Однако необходимо будет проверить напряжение питания предварительного каскада, чтобы оно не превышало предельное значение 450 вольт для электролитических конденсаторов.Избыточное напряжение гасится резистором 10 кОм 1 Вт, подключенным непосредственно к положительной клемме анодного моста перед его подключением к конденсатору фильтра. Аналогичное включение демпфирующего резистора показано на схеме 2.

Эта же схема усилителя обеспечит необходимое усиление и размах выходного напряжения фазоинвертора для раскачки «регулирующих» ламп типа 6С19П, 6С41С, 6С33С . Но это уже тема одной из следующих статей.

TN открывают огромные возможности схемотехники при разработке двухтактных ламповых усилителей, вплоть до высококачественного воспроизведения звука.

Эксперимент!

Двухтактный ламповый стереоусилитель на базе лампы 6П36С НОВИНКА! 25 февраля 2011 г.

Наконец-то дошли до статьи. Давайте начнем.

Ламповый звук отличается от полупроводникового в лучшую сторону. Их много, но я не буду вам рассказывать. Единственный недостаток в том, что изготовление лампы — дело муторное и непростое.Но это того стоит. Чтобы избежать вопросов, вам следует прочитать.

Акустику уже собрал, чтобы не было споров, сразу скажу, что у нее чуйка 102 дБ — это то, что нужно для лампы!
http://community.livejournal.com/ru_audiomania/1540.html

Перейдем к ушу. Собран по двухтактной (ПП) схеме на лампах 6н23п в первой ступени и 6п36с в выходной.

Схема

Схема Сергея Сергеева с моими доработками.
Нити 23x будут подключены к земле через резистор 150 Ом на каждом выводе. Также задыхается на аноде. Хорошо, поставлю еще электролитов.
Настройка заключается в установке напряжения на резисторах R12 и R13 на 0,55 вольт.

Трансформеры
Первое, что я сделал, — это их изготовил.
Для сети и двух выходов я использовал железо от транса ЦШ-170 с толщиной пластины 0,35 мм. Я снова сделал рамы, хотя это было непросто.

Выходные параметры:

Разделите рамку средней щекой.Встряхните половинки в разные стороны.

На каждой половине:
Первичная — два участка по 560 витков (10 слоев по 56 витков) провода ПЭВ-2 0,355 мм.
R действие первичной обмотки — 98 Ом.
Вторичка — между ними — 112 витков одного и того же провода в два слоя, отводы с 56-го и 79-го витков на 4-й и 8-й соответственно. 112 витков — на 16 Ом.
На каждой половине параллельно расположено по три таких вторички.
R акт ​​вторичной обмотки — 0,88 Ом. Приведенный — 352 Ом.
Первичные обмотки соединяем последовательно, вторичные — параллельно. Подробнее см. Монографию Г. Цыкина (кстати, она лукавит).

Всего на каркасе в первичной обмотке 2240 витков, во вторичной — 112.
Железо естественно собирается над крышкой без зазора.

Каждый транс длился 12 часов. Жутко. Но каков результат:

, я только начал заводиться, чтобы получить 280в ~.
У нас получилось 360в на аноде с учетом просадок.
На 23-ю накручиваем две отдельные лампы накаливания.
Нам нужно 8 ампер, чтобы нагреть выхлоп. Стандартная обмотка их без проблем отдаст. Около транс смещения:

Шасси

О расположении и дизайне думал сам. Шасси и все транс боксы будут штамповаться и свариваться автоматически на заводе, а то будет просто у (к тому же давно хотел нормальный кузов).
(на фото макет с еще одним трансом и парочкой дросселей)

Для надежного грунта и свечения использую эти красивые шины:

Ну а для крепления всевозможных дюбелей купил:

Пробный пуск дал добро пожаловать, все понравилось, звук отличный!
Просмотр видео ОБЯЗАТЕЛЬНО !!! Там все видно.
Специально попросил у друга фотоаппарат!
Жалко YouTube качество звука ухудшило, поэтому желательно смотреть не менее 720p, а лучше 1080p!

Пока писать нечего, шасси еще варится на заводе. Когда он появится, сразу продолжу статью! Пока свои мысли, впечатления, мнения пишите сюда. Буду рад ответить на ваши вопросы.

========================================== =====

Продолжение .

Шасси прибыло! Как я уже сказал, сталь 2мм, дырочки только под панели:

Вот и чекист подоспел. От лампового осциллографа c1-1, который отлично подходит для моих целей:

Панели будут заподлицо:

Основная идея — без единого выступающего болта.
Таким образом, был предпринят метод припаивания болтов с плоской головкой к шасси. Необходимо очень хорошо очистить поверхность, чтобы она не спадала и держалась крепко. Затем паять паяльником на 100 ватт.

В результате все элементы схемы размещаются на специальных панелях для поверхностного монтажа.
Анодные электролиты размещены на специальных держателях, теплоизолированных от шасси.
Настройка заключается в настройке режимов работы лампы и балансировки.
Тогда было решено добавить шунты в анодный блок питания на КБГ 500в 5мкф.

Звук.

Звук ожидаемый на очень высоком уровне. Низкий THD 0,5% при 28 Вт. Моему динамику этого будет достаточно, учитывая его очень высокую чувствительность.
Пока планирую шапки на уикенд.

Схема УМЗЧ: виды, описание, устройство, порядок сборки

Многим знакома ситуация, когда устройство воспроизводит звук, но делает это не так громко, как хотелось бы. Что делать? Вы можете купить другое звуковое оборудование или усилитель мощности звука (далее UHPS). Причем усилитель можно собрать своими руками.

Для этого потребуются только базовые знания электроники, такие как способность различать эмиттер, базу и коллектор в биполярном транзисторе, сток, исток, затвор в поле, а также другие элементарные аспекты.

Далее будут описаны наиболее важные параметры усилителей звуковой мощности, над улучшением которых стоит поработать для достижения большего усиления, а также простейшие схемы этих устройств, собранных на различных основных компонентах, таких как электронные лампы, транзисторы, эксплуатационные усилители и интегральные схемы.

Кроме того, в статье будет рассмотрена схема качественного УМЗЧ. Это повлияет на его состав, параметры, а также на конструктивные особенности.Также будет схема УМЗЧ Сухова.

УМЗЧ Параметры

Самым важным параметром усилителя мощности является коэффициент усиления. Он представляет собой отношение выходного сигнала к входному и разделен на три отдельных параметра:

1. Текущее усиление. K _I = I _из / I _из .
2. Усиление напряжения. K _U = U _из / U _из .
3. Прирост мощности K _P = P _из / P _в .

В случае УМЗЧ разумнее учитывать выигрыш по мощности, так как именно этот параметр нужно усиливать, хотя глупо отрицать, что количество мощности — как входное, так и выходное — зависит от значения тока и напряжения.

Конечно, усилители имеют другие параметры, такие как коэффициент искажения усиленного сигнала, но они не так уж и важны по сравнению с коэффициентами усиления.

Не забывайте, что идеальных устройств не бывает.Нет УМЗЧ с огромным приростом, лишенного других недостатков. Всегда приходится жертвовать одними параметрами, чтобы угодить другим.

УМЗЧ на электровакуумных аппаратах

Электровакуумные устройства — это устройства, содержащие в своей конструкции колбу, в которой находится либо вакуум, либо определенный газ, а также не менее двух электродов — катода и анода.

Внутри колбы может быть три, пять и даже восемь дополнительных электродов. Лампа с двумя электродами называется диодной (не путать с полупроводниковым диодом), с тройкой — триодом, с пятью — пентодом.

Усилители мощности на электронных лампах очень ценятся как среди обычных меломанов, так и среди профессиональных музыкантов, потому что лампы дают наиболее «чистое» усиление.

Частично это связано с тем, что электроны, инжектируемые с катода на пути к аноду, не встречают сопротивления и достигают цели в неизменном состоянии — они не модулируются ни по плотности, ни по скорости.

Ламповые усилители — самые дорогие из всех, что есть на рынке.Это связано с тем, что электровакуумные устройства перестали массово применяться в прошлом веке, соответственно, их выпуск большими партиями стал нерентабельным. Это штучный продукт. Но таких УМЗЧ своих денег однозначно стоило: по сравнению с популярными аналогами даже на интегральных схемах разница отчетливо слышна. И не в пользу фишек.

Самостоятельно собирать ламповые усилители, конечно, не обязательно; их можно приобрести в специализированных магазинах. Стоимость усилителей на вакуумных устройствах начинается от 50 000 долларов.Можно найти относительно дешевые б / у варианты (даже до 10 000 долларов), но они могут быть невысокого качества. Сколько хороших усилителей на лампах? От 100 000 ₽. Сколько стоят очень хорошие усилители? От нескольких сотен тысяч рублей.

Схем УМЗЧ на лампах очень много; в этом разделе мы рассмотрим простейший пример.

Самый простой усилитель можно собрать на триоде. Относится к классу схем несимметричных УМЗЧ. В триоде третий электрод представляет собой управляющую сетку, регулирующую анодный ток.К нему подключается переменное напряжение, и с помощью величины и полярности сигнала источника можно либо уменьшить, либо увеличить анодный ток.

Если вы подключите к сети отрицательный высокий потенциал, то электроны осядут на ней и ток в цепи будет равен нулю. Если к сетке приложен положительный потенциал, то электроны от катода к аноду пройдут беспрепятственно.

Регулируя анодный ток, можно изменять рабочую точку триода на вольт-амперной характеристике.Это позволяет регулировать величину тока и усиления по напряжению (в конечном итоге — мощность) этого электровакуумного устройства.

Чтобы собрать простейший усилитель на триоде, нужно подключить к управляющей сетке источник переменного тока, на катод приложить нулевой потенциал, а на анод — положительный. Балластное сопротивление обычно подключается к аноду. Следует снять нагрузку между балластным сопротивлением и анодом.

Для улучшения качества усиленного сигнала можно подключить конденсатор фильтра к нагрузке последовательно или параллельно (в зависимости от случая), подключить параллельно подключенные конденсатор и резистор к катоду и подключить простейший делитель напряжения двух резисторов на управляющую сетку.

Теоретически усилитель мощности можно собрать на клистроне по схемам УМЗЧ на лампах. Клистрон — это электровакуумное устройство, аналогичное по конструкции диоду, но имеющее два дополнительных вывода, служащих для ввода и вывода сигнала. Выигрыш в этом устройстве происходит за счет модуляции потока электронов, эмитируемых катодом, в направлении коллектора (аналог анода) сначала по скорости, а затем по плотности.

BMS на биполярных транзисторах

Транзистор биполярный — синтез двух диодов.Он представляет собой элемент pnp или npn, который имеет следующие компоненты:

• излучатель;
• база;
• коллектор.

Скорость и надежность транзисторов в целом выше, чем у электровакуумных устройств. Ни для кого не секрет, что сначала электронно-вычислительные машины работали на лампах, но как только появились транзисторы, последние быстро вытеснили своих допотопных конкурентов и успешно используются по сей день.

Далее мы рассмотрим пример использования npn-транзистора в схеме усилителя мощности.Важно отметить, что электроны (n) немного быстрее дырок (p), соответственно, скорость транзисторов npn и pnp различается не в пользу последних.

Еще один важный нюанс — биполярные транзисторы имеют несколько схем переключения:

1. С обычным эмиттером (самый популярный).
2. С общей базой.
3. С общим коллектором.

Все схемы имеют разные параметры усиления. Следующая схема УМЗЧ имеет включение с общим эмиттером.

Чтобы собрать простейший усилитель на n-p-n-транзисторе, нужно подключить к его базе переменное напряжение, на коллектор положительный потенциал, а на эмиттер — отрицательный. И перед базой, и перед коллектором, и перед эмиттером должно быть установлено ограничивающее сопротивление. Нагрузка снимается между балластным сопротивлением коллектора и самим коллектором.

Как и в случае с электровакуумным усилителем на триоде, для улучшения качества усиления в этой схеме можно:

• установить делитель напряжения и конденсатор фильтра перед базой;
• установить на эмиттер параллельно включенные конденсатор и резистор;
• Включите конденсатор фильтра на нагрузке, чтобы устранить шум и помехи.

Если последовательно соединить два таких каскада усилителя, то их коэффициенты усиления можно умножить друг на друга. Это, конечно, существенно усложняет конструкцию устройства, но позволит добиться большего выигрыша. Правда, бесконечно соединить эти каскады не получится: чем больше одиночных усилителей соединено последовательно, тем больше шанс, что они уйдут в насыщение.

Если транзистор работает в режиме насыщения, то об усилительных свойствах речи не идет.В этом можно убедиться, если посмотреть на вольт-амперную характеристику: рабочая точка транзистора находится в горизонтальном сечении, если он работает в режиме насыщения.

Транзистор полевой УМЗЧ

Далее будет представлена ​​схема УМЗЧ для МОП-транзисторов (металлооксидный полупроводник — стандартная структура полевого транзистора).

Структура полевых транзисторов имеет мало общего с биполярными транзисторами. Более того, их принцип действия не что иное, как принцип действия биполярных аналогов.

Полевые транзисторы управляются электрическим полем (биполярным током). Они не потребляют ток и устойчивы к гамма-излучению, которое еще называют радиоактивным излучением. Последний факт вряд ли когда-либо будет полезен музыкантам, которые хотят собрать усилитель мощности звука, но в промышленности эта особенность полевых транзисторов высоко ценится.

Их главный недостаток в том, что они плохо взаимодействуют со статическим электричеством. Заряд такого происхождения может повредить транзистор такого типа.Любое неосторожное прикосновение пальцем до контакта с элементом может повредить транзистор.

Эти особенности следует учитывать при сборке усилителей мощности на данных электронных компонентов.

Как собрать свою схему УМЗЧ на полевом транзисторе? Достаточно следовать дальнейшим инструкциям.

Простую схему УМЗЧ на полевом транзисторе можно собрать при помощи полевого транзистора с p-n переходом с каналом n-типа. Конструкция аналогична описанной при сборке усилителя на биполярном транзисторе, только база заняла затвор, коллектор — сток, эмиттер — исток.

УМЗЧ на операционном усилителе

Операционный усилитель (далее ОУ) — это электронный компонент с двумя входами — инвертирующим (изменяет сигнал по фазе на 180 градусов) и неинвертирующим (не меняет фазу сигнала), а также одним выходом и парой контактов для питания. Он имеет небольшое значение напряжения смещения нуля и входных токов. У этого устройства очень высокий коэффициент усиления.

ОУ может работать в двух режимах:

• в ​​режиме усиления;
• в ​​генераторном режиме.

Чтобы ОС работала в режиме усилителя, необходимо подключить к ней цепь отрицательной обратной связи. Это резистор, который одним выходом подключен к выходу операционного усилителя, а другой — к инвертирующему входу.

Если вы подключите ту же схему к неинвертирующему входу, вы получите цепь положительной обратной связи, и операционный усилитель начнет работать как генератор сигналов.

В «Укрытии» собирают несколько типов усилителей:

1. Инвертирование — усиливает сигнал и изменяет его фазу на 180 градусов.Чтобы получить инвертирующий усилитель на операционном усилителе, вам необходимо заземлить неинвертирующий вход операционного усилителя и инвертирующий усилитель, чтобы получить сигнал, который необходимо усилить. В этом случае нельзя забывать о цепи отрицательной обратной связи.
2. Неинвертирующий — усиливает сигнал без изменения его фазы. Чтобы собрать неинвертирующий усилитель, вам необходимо подключить к операционному усилителю цепь отрицательной обратной связи, заземлить инвертирующий вход и отправить сигнал на неинвертирующий контакт операционного усилителя.
3. Дифференциальный — усиливает дифференциальные сигналы (сигналы, различающиеся по фазе, но одинаковые по амплитуде и частоте). Для получения дифференциального усилителя необходимо на входы ОУ подключить ограничивающие резисторы, не забыть про цепь отрицательной обратной связи и подать на входные контакты два сигнала: сигнал положительной полярности нужно подать на неинвертирующий вход, отрицательный один — к инвертирующему входу.
4. Измерительный — модифицированная версия дифференциального усилителя.Измерительный усилитель выполняет ту же функцию, что и дифференциальный; у него есть только возможность регулировать усиление с помощью потенциометра, соединяющего входы двух операционных усилителей. Конструкция такого усилителя намного сложнее и включает не одну, а три OU.

Что сложно работать с операционными усилителями? Для цепей OU иногда сложно выбрать подходящие компоненты, такие как резисторы и конденсаторы, потому что требуется тщательное согласование элементов не только по номинальным значениям, но и по материалам.

УМЗЧ на микросхемах

Интегральные схемы — устройства, специально предназначенные для выполнения определенной задачи. В случае с УМЗЧ одна маленькая микросхема заменяет большой каскад транзисторов, операционных усилителей или вакуумных устройств.

В настоящее время большой популярностью пользуются микросхемы TDA с разными серийными номерами, например, TDA7057Q или TDA2030. Схема УМЗЧ на микросхемах существует огромное количество.

В своем составе они имеют большое количество резисторов, конденсаторов и операционных усилителей, укомплектованных очень маленьким корпусом, размер которого не превышает монетку в 1 или 2 рубля.

Проектирование УМЗЧ

Прежде чем приобретать необходимые детали и разъедать проводники на печатной плате, необходимо уточнить номиналы резисторов и конденсаторов, а также выбрать необходимые модели транзисторов, операционных усилителей или интегральных схем.

Это можно сделать на компьютере с помощью специального программного обеспечения, например NI Multisim. Эта программа содержит большую базу данных электронных компонентов. С его помощью можно смоделировать работу любых электронных устройств, даже с учетом ошибок, проверить схему на работоспособность.

С помощью такого программного обеспечения особенно удобно тестировать схемы мощных УМЗЧ.

Цепь стереоусилителя 200 Вт

Схема, рассматриваемая в этом разделе, намного сложнее описанных выше. Но его усилительные свойства лучше, чем у биполярных полевых транзисторов, а также операционных усилителей и интегральных схем, которые уже упоминались в статье.

В состав этого устройства входят следующие элементы:

1. Резисторы.
2. Конденсаторы (как полярные, так и неполярные).
3. Диоды.
4. Стабилитрон.
5. Автоматические выключатели.
6. Биполярные транзисторы NPN.
7. Транзисторы биполярные типа PNP.
8. Полевые транзисторы с изолированным затвором и каналом p-типа.
9. Полевые транзисторы с изолированным затвором и каналом n-типа.

Параметры данного усилителя мощности:

1. P _{номинальная мощность} = 200 Вт (для каждого канала).
2. U _{мощность выходного каскада} = 50 В (допускаются небольшие отклонения).
3. I _{остаток выходного каскада} = 200 мА.
4. I _{отдыхает один выходной транзистор} = 50 мА.
5. U _{чувствительность} = 0,75 В.

Все основные части этого устройства (трансформатор, система охлаждения в виде радиаторов и сама плата) расположены на анодированном шасси из листа дюралюминия, толщина которого составляет 5 мм. Лицевая панель устройства и ручки регулировки громкости выполнены из одного материала.

Трансформатор с двумя обмотками на 35 В можно купить готовым. Сердечник желательно выбрать тороидальной формы (его работоспособность в данной схеме проверена), а мощность должна быть 300 Вт.

Блок питания схемы тоже придется собрать самостоятельно по силовой схеме УМЗЧ. Для его построения вам понадобится предохранитель, трансформатор, диодный мост, а также четыре полярных конденсатора.

Схема питания УМЗЧ изображена в этом же разделе.

Три простые истины, которые стоит помнить при сборке любой электрической схемы:

1. Обязательно соблюдайте полярность полярных конденсаторов. Если в схеме небольшого усилителя перепутать плюс и минус, то ничего страшного не произойдет, схема УМЗЧ просто не заработает, но именно из-за столь незначительных, на первый взгляд, ошибок были допущены ракетами с оборудованием и экипажем на борту. .
2. Обязательно соблюдайте полярность диодов: катод с анодом также запрещено менять местами.Для стабилитрона это правило тоже актуально.
3. Главное, паять детали только там, где на схеме есть точка контакта. Большинство неисправных электрических цепей не работают именно потому, что установщик не паял детали и не паял их там, где они не нужны.

Это одна из лучших схем УМЗЧ? Может быть. Все зависит от желаний потребителя.

Сухова схема

Если предыдущую схему усилителя мощности можно собрать самостоятельно, так как в ней относительно мало элементов, то схему усилителя Сухова лучше не собирать вручную.Почему? Из-за огромного количества элементов и соединений велик шанс ошибиться, из-за чего придется переделывать весь немалый объем работы.

На самом деле схема, приведенная в этом разделе, неправильно называется схемой Сухова. Это высокоточная модель УМЗЧ ВВС-2011 (принципиальная схема УМЗЧ этого типа приведена в этом разделе). В своем составе не содержит полевых транзисторов, но включает:

1. Стабилитроны.
2. Резисторы нелинейные.
3. Резисторы обычные.
4. Конденсаторы полярные и неполярные.
5. Диоды.
6. Транзисторы биполярные обоих типов.
7. Операционные усилители.
8. Дроссель.

Особенности данного включения:

1. P = 150 Вт с нагрузкой R = 8 Ом.
2. Линейность: от 0,0002 до 0,0003% при частоте 20 кГц, P = 100 Вт и нагрузке R = 4 Ом.
3. Наличие постоянной поддержки U = 0 В.
4. Наличие компенсации сопротивления проводов на переменном токе.
5. Наличие токовой защиты.
6. Наличие схемы защиты УМЗЧ У _выход = конст.
7. Наличие плавного старта.

Эта схема идет в промышленном масштабе и умещается на небольшой плате. Разводку проводов и расположение элементов можно найти в Интернете, где эти материалы находятся в свободном доступе.

Схемы серии Сухова — одна из лучших схем УМЗЧ.

Всего

Усилитель мощности звука — очень востребованное устройство среди профессиональных музыкантов и обычных меломанов. УМЗЧ выполняются как на базе электровакуумных устройств и транзисторов, так и на базе операционных усилителей, интегральных схем.

Такие устройства можно приобрести в специализированных магазинах, а можно сделать самому. Что касается цены, то самые дорогие — усилители на лампах, самые дешевые — на интегральных схемах.

Схемы ламп УМЗЧ имеют более высокое качество усиления, чем интегральные или транзисторные УМЗЧ.Именно поэтому люди готовы покупать такие устройства как за 50 000 и 100 000 долларов США, так и за 450 000 долларов США.

При самостоятельной сборке усилителей следует помнить следующие правила:

1. Категорически запрещается перепутать полярности диодов, стабилитронов и других анодно-катодных устройств, а также полярных конденсаторов.
