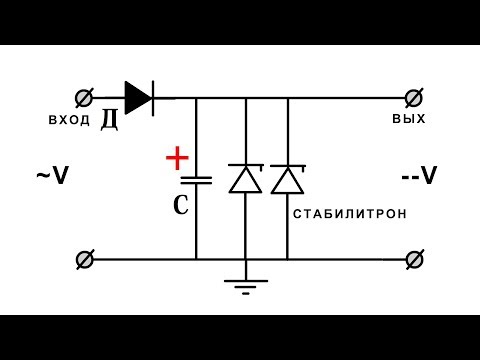

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: sxematube — увеличение напряжения стабилизации-последовательное включение стабилитронов

Стабилитрон

Запросить склады. Перейти к новому. Re: Расчёт стабилитрона. Последний раз редактировалось Илит; Последний раз редактировалось Godzilla82; Меню пользователя Godzilla82 Посмотреть профиль Отправить личное сообщение для Godzilla82 Найти ещё сообщения от Godzilla Меню пользователя Василий67 Посмотреть профиль Отправить личное сообщение для Василий67 Найти ещё сообщения от Василий Меню пользователя vg Посмотреть профиль Отправить личное сообщение для vg Найти ещё сообщения от vg Ответьте на вопросы: 1.

Из каких токов складывается или вычитается ток на стабилитроне? В каком случае ток на стабилитроне будет минимальным? В каком случае ток на стабилитроне будет максимальным? С каким знаком и какой величины есть каждая составляющая тока стабилитрона? Обсуждение сайта и форума. RU — Архив — Вверх. Перевод: zCarot. Реклама на сайте.

Поиск PDF. От производителей Новости поставщиков В мире электроники. Сборник статей Электронные книги FAQ по электронике.

Каталог схем Избранные схемы FAQ по электронике. Программы Каталог сайтов Производители электроники. Форумы по электронике Удаленная работа Помощь проекту. Все разделы прочитаны. Электроника — это просто Теоретические и практические вопросы для начинающих электронщиков. Страница 4 из Опции темы. Сообщение от Василий Отправить личное сообщение для Илит. Найти ещё сообщения от Илит. Сообщение от Илит. При подаче на база-эмиттер напряжения транзистор открывается и через коллектор-емиттер протекает ток.

Эти 2 пользователя ей сказали Спасибо Godzilla82 за это сообщение:. Отправить личное сообщение для Godzilla Найти ещё сообщения от Godzilla Отправить личное сообщение для Василий Найти ещё сообщения от Василий Встречное включение стабилитронов применяют для «защиты от дурака».

Как в этом случае рассчитать параметры резистора и стабилитрона. Отправить личное сообщение для vg Найти ещё сообщения от vg Сообщение от Godzilla Берём в расчёт ток стабилизации 20 мА от балды. То есть, в зависимости от положения ползунка переменного резистора отнимаемый ток будет от 5 до 11 мА. Средний — 8 мА. Встречно-последовательное включение стабилитронов позволяет заметно улучшить температурную зависимость стабилитрона. Например, в советском прецизионном Д используется последовательное включение стабилитрона и диодов.

Re: Расчёт стабилитрона Ответьте на вопросы: 1. Digg del. Ваши права в разделе. Вы не можете создавать новые темы Вы не можете отвечать в темах Вы не можете прикреплять вложения Вы не можете редактировать свои сообщения BB коды Вкл.

Смайлы Вкл. HTML код Выкл. Правила форума. Похожие темы. ТКН стабилитрона на б-э КТ Расчёт усилителя звуковой частоты по Агунову. Супрессор в роли стабилитрона. Нужна прог, чтобы определит цветовой маркировки стабилитрона.

Двуханодный стабилитрон

В этой главе описаны устройства, в которых для выполнения различных функций используются выпрямительные свойства диодов. Рассматриваются ограничители, пиковые детекторы и выпрямители. Ограничители Ограничителями называются схемы, выходное напряжение которых не может превышать определенной величины. Их иногда также называют фиксаторами и применяют для защиты цепей от повышенного напряжения. Входной и выходной сигналы фиксатора показаны на рис.

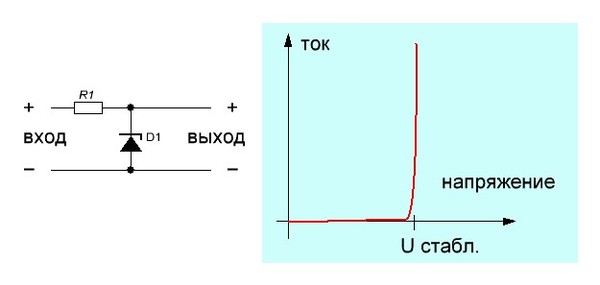

Вольт-амперная характеристика (ВАХ) стабилитрона. Стабилитрон, состоящий из двух последовательно-встречно подключенных.

Файл:Радио 1965 г. №07.djvu

Полупроводниковый прибор, каким является диод Зенера или как его еще называют стабилитрон , служит для стабилизации напряжения на выходе. Принцип работы прибора заключается в подаче на диод через резистор запирающего напряжения, величина которого превышает величину напряжения пробоя самого диода. До того времени, пока не наступил момент совершения пробоя, через стабилитрон идут токи утечки величина, которых очень незначительна, в тоже время сопротивление прибора очень высокое. В момент совершения пробоя величина тока резко повысится, а значение дифференцированного сопротивления понизится до самых малых величин.

Благодаря этому свойству режим пробоя характеризуется стабильным значением напряжения в широких границах обратного тока. Иными словами стабилитрон служит для распределения тока резистора, на который приходится избыток напряжения, а также тока, составляющего полезную нагрузку. Вольт-амперная характеристика ВАХ стабилитрона. Стабилитрон, состоящий из двух последовательно-встречно подключенных диодов, служит для ограничения напряжения обеих полярностей.

Стабилитрон

Запросить склады. Перейти к новому. Re: Расчёт стабилитрона. Последний раз редактировалось Илит; Последний раз редактировалось Godzilla82;

Стабилитрон относится к одному из применяемых радиоэлектронных элементов.

28. Стабилитроны и их применение.

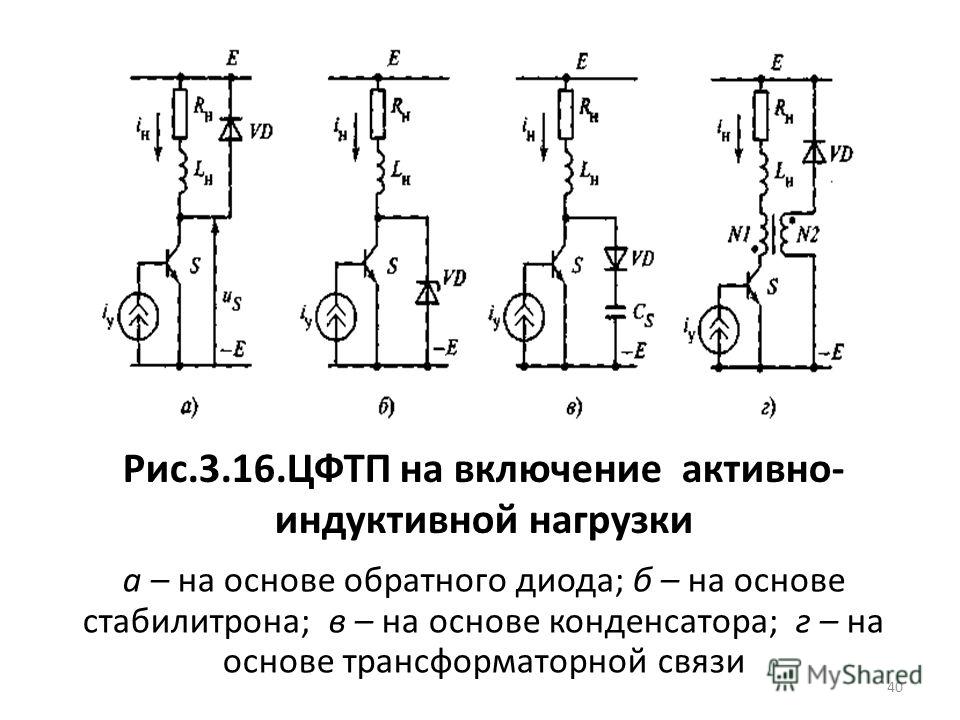

Контактная система электромагнитного реле Искрогасящие цепи : Основные положения Диодная схема Стабилитроны Варисторная схема RC-цепь RC-цепь параллельно контактам реле Расчет RC-цепи Выбор конденсаторов и резисторов RC-цепи Комбинация RC-цепи и диодной схемы Комбинация RC-цепи и варистора RC-цепь параллельно нагрузки Индуктивные нагрузки и электромагнитная совместимость Изоляция между контактами реле Материалы для контактов реле Контактные сплавы и порошковая металлургия.

Вместо диода параллельно нагрузке устанавливается стабилитрон, а для цепей переменного тока — два встречно-последовательно включенных стабилитрона. В такой схеме обратное напряжение ограничивается стабилитроном до напряжения стабилизации, что несколько снижает влияние искрозащитной цепи на время выключения нагрузки. Учитывая внутреннее сопротивление стабилитрона, обратное напряжение на мощных индуктивных нагрузках будет больше напряжения стабилизации на величину падения напряжения на дифференциальном сопротивлении стабилитрона. Достоинства стабилитронов: меньше задержка выключения, чем в диодной схеме, стабилитроны можно применять в цепях любой полярности, стабилитроны для маломощных нагрузок дешевы, схема работает на переменном и постоянном токе.

Как работает стабилитрон.

Кремниевые опорные диоды, или стабилитроны, используются в электронных и транзисторных стабилизаторах напряжения. В последнее время стабилитроны применяются в устройствах для получения эталонного напряжения, измерительных, моделирующих к других радиотехнических устройствах. Кремниевые стабилитроны, как и другие полупроводниковые приборы, меняют свои характеристики в зависимости от окружающей температуры. Различают следующие способы включения стабилитронов: в обратном и прямом направлении рис- I, а и 1,6 , встречное включение рис. Сопротивление R ограничивает ток через стабилитрон.

Страница 4- Расчёт стабилитрона Электроника — это просто. один стабилитрон или два включённых встречно.

Стабилитрон | Принцип работы и маркировка стабилитронов

Однако величина обратного напряжения не должна превышать U ст. Для изготовления стабилитронов используется кремний, так как он обладает более высокой температурною стабильностью по сравнению с германием. Чем круче рабочий участок В. Из формулы видно, что более крутой характеристике соответствует меньшее значение R ст.

Стабилитрон принцип действия

Полупроводниковые приборы применялись в радиотехнике еще до изобретения электронных ламп. Изобретатель радио А. Попов использовал для обнаружения электромагнитных волн вначале когерер стеклянную трубку с металличеокими опилками , а затем контакт стальной иглы с угольным электродом. Это был первый полупроводниковый диод — детектор.

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов.

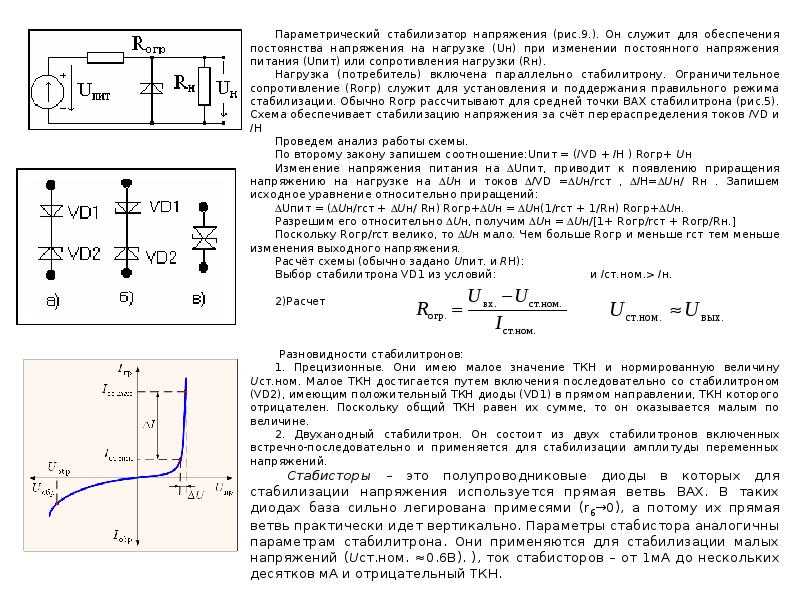

Стабилитронами или опорными диодами называются приборы, обратная ветвь ВАХ которых в области электрического пробоя имеет участок, используемый для стабилизации напряжения. Механизм пробоя может быть туннельным диоды Зенера , лавинным или смешанным. В этом режиме нагрев диода не носит лавинного характера и электрический пробой не переходит в тепловой. Пробойный режим не связан с инжекцией неосновных носителей, поэтому инерционные явления, связанные с накоплением и рассасыванием носителей практически отсутствуют. При увеличении входного напряжения U вх увеличивается входной ток I вх , а падение напряжения на стабилитроне Д и на нагрузке R н остаётся неизменным. При увеличении тока через стабилитрон Д возрастает падение напряжения на резисторе R огр , поэтому почти всё приращение U вх падает на резисторе R огр , а U вых остаётся неизменным за счёт специфической характеристики обратной ветви стабилитрона Д. Если задан диапазон изменения U вх от U вх.

Лодки и моторы в вопросах и ответах Правила общения в форуме. Прежде чем задать вопрос! Как правильно задавать вопросы в форуме и пользоваться материалами сайта. Московское время

Электронные полупроводниковые приборы, страница 11

Итак, рабочим режимом стабилитрона является режим обратного включения.

Рисунок 2.6 – Условное обозначение (а) и В.А.Х. стабилитрона

Однако величина обратного напряжения не должна превышать U_{ст. max}. Для изготовления стабилитронов используется кремний, т.к. он обладает более высокой температурною стабильностью по сравнению с германием.

Основными параметрами стабилитрона являются:

U_{ст. min}, U_{ст. max} – минимальное и максимальное значения обратного напряжения, или минимальное и максимальное значение напряжений стабилизации;

U_ст. – среднее значение обратного напряжения, или среднее значение напряжения стабилизации;

I_{ст. min} , I_{ст. max} – минимальное и максимальное значения токов стабилизации, соответствующие минимальным и максимальным значениям напряжений стабилизации;

R_ст. – сопротивление стабилитрона при заданном обратном токе стабилитрона, значение которого находится, обычно, в середине интервала обратной В.А.Х.   между  I_{ст. min} и I_{ст. max};

R_{ст. дин.} – динамическое сопротивление стабилитрона в интервале I_{ст. min} и I_ст.max, отображающее крутизну обратного рабочего участка В.А.Х.  и определяемого по формуле:

Чем круче рабочий участок В.А.Х. стабилитрона, тем выше его стабилизирующие свойства. Из формулы видно, что более крутой характеристике соответствует меньшее значение R_{ст. дин.}.

При расчёте цепи, содержащей стабилитрон, удобно пользоваться его схемой замещения (рисунок 2.7)

Рисунок 2. 7 – Схема замещения стабилитрона

            при обратном включении

В этой схеме E_ст. равно среднему значению напряжения стабилизации U_ст. стабилитрона. Величина R_ст. равна сопротивлению стабилитрона при заданном обратном токе (из справочника).

При использовании стабилитронов не редко приходится включать их последовательно – согласно (рисунок 2.8,а) и последовательно – встречно (рисунок 2.8,б).

Рисунок 2.8 – Схемы последовательного — согласного (а) и

последовательного — встречного (б) включения стабилитронов

На рисунке 2.9 показано построение эквивалентных В.А.Х. для каждого из включений стабилитронов. Для удобства будем считать, что стабилитроны одинаковые, а значит имеют одинаковые В.А.Х. Тогда на рисунке 2.9,а обеим стабилитронам соответствует В.А.Х.   1.

     Рисунок 2.9 – Построение эквивалентных В.А.Х. для последовательно –

согласного (а) и последовательно — встречного (б) включения стабилитронов

Для получения эквивалентной В. А.Х. в обоих случаях необходимо воспользоваться графическим методом расчета нелинейных цепей постоянного тока. Для различных значений тока суммируются падения напряжений на стабилитронах.

При согласованном включении (рисунок 2.8,а) стабилитронов эквивалентная характеристика имеет вид В.А.Х. 2 (рисунок 2.9,а). Как видно, напряжение стабилизации при таком соединении стабилитронов возрастает (U_{ст. 2}) и равно сумме напряжений стабилизации каждого стабилитрона.

При встречном включении стабилитронов (рисунок 2.8,б) одному стабилитрону соответствует В.А.Х. 1 (рисунок 2.9,б). Другому стабилитрону, из —  за встречного включения соответствует В.А.Х. 2, которая представляет собой обычную В.А.Х., но развернутую относительно начала координат. Эквивалентная В.А.Х. 3 получается суммированием напряжений для различных значений токов В.А.Х. 1 и В.А.Х. 2. Как видно, такое включение стабилитронов формирует напряжение стабилизации при одной и другой полярности подключаемого напряжения.

3: Обратное смещение — Engineering LibreTexts

1. Последнее обновление

2. Сохранить как PDF

Идентификатор страницы

5968

Когда внешнее напряжение подается на диод с p-n переходом, мы говорим, что есть смещение на диоде. Когда напряжение на стороне n выше, чем напряжение на стороне p , мы говорим, что диод находится под обратным смещением . Одним из применений диодов с обратным смещением являются диоды Зенера .

p — n переходной диод при обратном смещении. сторона p синяя; сторона n красная.

Обратное смещение

При обратном смещении на стороне n поддерживается более высокое напряжение, чем на стороне р сбоку. Если приложенное напряжение равно В , то общая разность потенциалов на диоде становится равной В _{обратное смещение} = В ₀ + В (где 8 7 0 ).

Следовательно, на рисунке выше свободные электроны со стороны n (отрицательный заряд) будут испытывать силу дрейфа вправо (к положительному катоду). Как и прежде, они также испытывают диффузионную силу влево. Электроны, находящиеся вблизи области пространственного заряда, будут испытывать наибольшую диффузионную силу, так как они находятся ближе всего к месту диффузии; эти электроны будут диффундировать в область пространственного заряда. Электроны, находящиеся дальше от области пространственного заряда, будут испытывать большую дрейфовую силу, чем диффузионная сила, и поэтому будут дрейфовать вправо. В то же время отверстия на p сторона будет испытывать силу дрейфа в сторону слева и диффузионную силу в сторону справа . Тогда с электронами на n-стороне произойдет обратное: ближайшие к центру дырки будут диффундировать в область пространственного заряда, где они рекомбинируют с диффундирующими электронами. Отверстия, наиболее удаленные от области пространственного заряда, будут дрейфовать к аноду. Увеличенная рекомбинация из-за диффузии и миграция носителей из области пространственного заряда из-за дрейфа будут вместе производить суммарный эффект более широкой области пространственного заряда.

Теперь рассмотрим неосновных носителей в их соответствующем материале. Для свободного электрона в материале р-типа дрейфовая сила направлена ​​вправо. Диффузионной силой можно пренебречь, поскольку плотность неосновных носителей мала (по определению!). Когда этот электрон движется вправо, он, вероятно, рекомбинирует с дыркой. Однако некоторые электроны преодолеют сторону p без рекомбинации и войдут в область пространственного заряда, где они будут оттеснены электрическим полем. [Противоположное произойдет для отверстий на n сторона] В результате возникает небольшой ток, направленный влево, называемый током насыщения . Для кремниевых переходных диодов p — n ток насыщения составляет порядка наноампера, 10 ^-9 А.

Пока диод смещен в обратном направлении, ток насыщения обычно не зависит от величина V ; однако, если В станет слишком большим, диод выйдет из строя и пропустит практически любой ток. Эта характеристика называется пробой , и он обычно разрушает p — n переходных диодов. p — n переходные диоды, которые предназначены для использования при пробое, называются стабилитронами .

Стабилитроны

Стабилитроны представляют собой просто диоды с обратным смещением, способные выдерживать работу при пробое. По мере увеличения обратного напряжения смещения стабилитроны продолжают проводить постоянный ток (ток насыщения) до тех пор, пока не будет достигнуто определенное напряжение. При этом напряжении, известном как напряжение пробоя , В _Z , диод перейдет в состояние пробоя и пропустит почти любой ток. Поэтому при пробое величина тока определяется другими элементами цепи (действующее сопротивление, источники тока и т. д.). Напряжения пробоя могут варьироваться от 1 до 100 В.

Обозначение схемы стабилитрона

Пробой стабилитронов вызывается двумя разными, но схожими причинами: лавинным эффектом и эффектом Зенера. 9Лавинный эффект 0024 возникает, когда разность потенциалов на стыке p — n становится настолько большой, что свободные электроны, пересекающие стык, получают достаточно энергии, чтобы выбить другие ковалентно связанные электроны из их связей, столкнувшись с ними. Это столкновение создает новую электронно-дырочную пару. Затем процесс повторяется, вызывая цепную реакцию; почти мгновенно может образоваться огромная «лавина» носителей заряда. Этот поток новых носителей заряда представляет собой очень внезапное увеличение тока через диод.

Эффект Зенера возникает, когда электрическое поле, создаваемое областью пространственного заряда, становится настолько сильным, что может отрывать ковалентно связанные электроны от их связей. Это также создает новую электронно-дырочную пару, которая будет быстро разделена сильным электрическим полем. Когда электрическое поле становится достаточно сильным, чтобы одновременно разделить множество электронов и дырок, возникает сильный скачок тока.

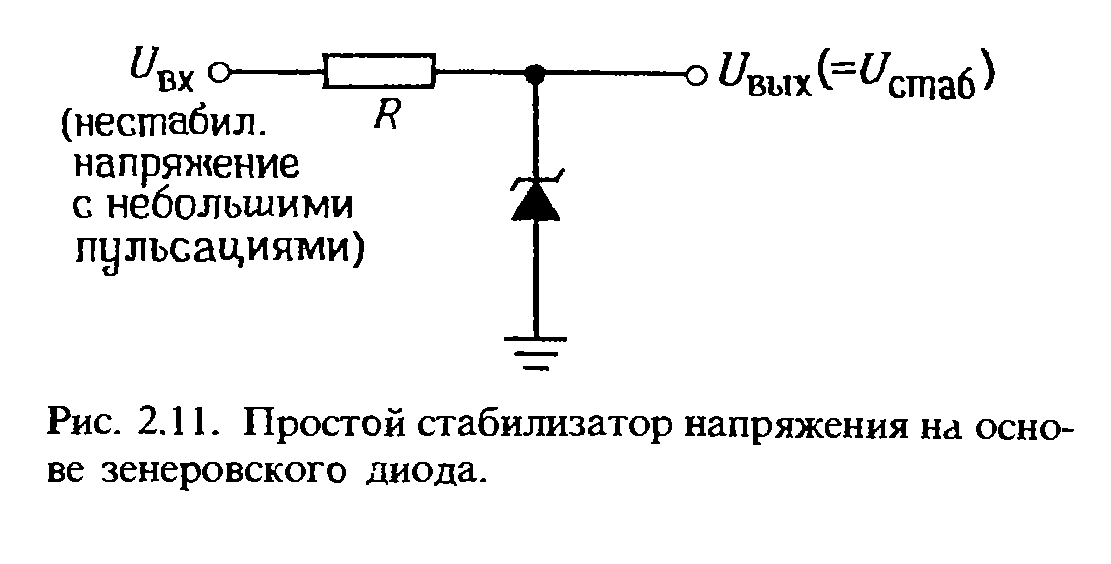

Стабилитроны находят полезное применение в электронике. Поскольку они пропускают большой ток, они могут рассеивать большое количество энергии (P=IV). Стабилитроны также используются в регуляторах напряжения, устройствах, которые принимают переменное входное напряжение и выводят постоянное напряжение. Простейший регулятор напряжения можно создать, поместив стабилитрон последовательно с резистором.

Ссылки

1. «Глава 6: Диоды». Основы электротехники . 2-е изд. Нью-Йорк, Нью-Йорк: Оксфордский университет, 1996. 361–62, 393–394. Распечатать.
2. «Лавинный обвал». Википедия . Фонд Викимедиа, 7 марта 2012 г. Интернет. 19 июля 2012 г. .
3. «Регулятор напряжения». Википедия . Фонд Викимедиа, 15 июля 2012 г. Интернет. 19 июля 2012 г. .

---

3: Reverse Bias распространяется по незаявленной лицензии и был создан, изменен и/или курирован LibreTexts.

1. Наверх

• Была ли эта статья полезной?

1. Тип изделия

   Раздел или Страница

   Показать оглавление

   нет

2. Теги

   На этой странице нет тегов.

Что происходит при последовательном соединении стабилитронов?

Ключевые выводы

• Стабилитроны

  могут быть размещены последовательно или параллельно с другими элементами схемы, в которую входят другие стабилитроны.

• При последовательном подключении стабилитронов распределение тока и напряжения будет подчиняться законам Кирхгофа, и вы можете получить конкретное соотношение для распределения напряжения и тока в ваших диодах.

• Стабилитроны серии

  Back-to-back обеспечивают некоторые полезные характеристики в цепях переменного тока благодаря их выпрямляющим свойствам.

Эти стабилитроны можно соединить последовательно.

Стабилитроны — это основные полупроводниковые устройства, используемые во многих интегральных схемах. Эти компоненты просты, поскольку обеспечивают выпрямление с высокой крутизной при прямом смещении. Они могут производиться серийно для использования в ряде систем и могут использоваться как отдельные компоненты. В некоторых схемах вы можете захотеть воспользоваться выпрямительным поведением стабилитронов, включенных последовательно, чтобы обеспечить некоторое полезное электрическое поведение. Если это сделано в ваших схемах, как последовательное расположение стабилитронов влияет на электрические характеристики?

Ответ зависит от того, как стабилитроны расположены последовательно — впритык или впритык. Когда вы последовательно размещаете стабилитроны таким образом, вы можете использовать некоторые простые приложения законов Кирхгофа и закона Ома для определения распределения напряжения и тока в последовательном расположении. Вот когда вы можете столкнуться с диодами Зенера, включенными последовательно, и как различные схемы влияют на распределение тока и напряжения в последовательной цепи.

Последовательное соединение стабилитронов

Как и другие элементы схемы, несколько стабилитронов могут быть соединены последовательно. Существует два типа последовательного соединения диодов. Сквозные схемы располагаются последовательно с катодами, обращенными друг к другу, или с обращенными друг к другу анодами. В этом случае один стабилитрон будет смещен в прямом направлении, а другой — в обратном. В сквозной схеме катод одного диода соединен с анодом другого диода, поэтому оба будут смещены в прямом направлении или оба будут смещены в обратном направлении.

Последовательно соединенные сквозные и встречно-параллельные вольт-амперные диоды.

Эффекты выпрямления в каждом последовательном диоде будут определять, как напряжение вызывает рост тока в этой схеме. Если вы посмотрите на уравнение тока стабилитрона, выпрямительное поведение стабилитрона вызывает насыщение тока в обоих направлениях в встречно-параллельном стабилитроне. Другими словами, поскольку один диод всегда смещен в обратном направлении, ток будет ограничен током насыщения даже в диоде с прямым смещением. Этого не происходит при сквозном расположении, и его вольтамперная кривая будет выглядеть точно так же, как типичная вольтамперная кривая для одиночного стабилитрона. На приведенном ниже графике показано, как сравниваются токи в приведенных выше схемах «спина к спине» и «конец в конец».

Сквозная и встречная зависимость ток-напряжение для последовательно включенных стабилитронов.

Поскольку характеристики тока и напряжения сквозных диодов очень похожи на характеристики одиночного диода, нам не нужно проводить дополнительные исследования. Используя закон напряжения Кирхгофа и закон Ома, вы можете показать, что падения напряжения на каждом диоде в сквозной конфигурации равны, если диоды имеют одинаковый коэффициент идеальности и ток насыщения. Для встречно-параллельных диодов это не так, как мы увидим ниже.

Напряжение и ток в встречно-параллельных диодах

Чтобы понять, почему такое поведение насыщения возникает при встречно-параллельном расположении диодов, нам нужно посмотреть на распределение тока и напряжения в двух диодах, используя законы Кирхгофа и Закон Ома. Когда встречно-параллельные одинаковые стабилитроны последовательно подключены к источнику постоянного напряжения, происходит следующее:

1. Диод с обратным смещением работает в режиме насыщения, поэтому он имеет самый высокий импеданс, в то время как диод с прямым смещением имеет самый низкий импеданс (по закону Ома).

2. Поскольку диод с обратным смещением имеет самый высокий импеданс, он имеет самое большое падение напряжения, что ограничивает ток, создаваемый диодом с прямым смещением (согласно закону напряжения Кирхгофа).

3. Поскольку напряжение, подаваемое на пару диодов, продолжает увеличиваться, ток в цепи приближается к току насыщения (согласно закону тока Кирхгофа).

В общем случае можно определить падение напряжения на каждом диоде, взглянув на токи насыщения и коэффициенты идеальности для каждого диода, установленного встречно-параллельно. Если вы используете закон Кирхгофа для тока, вы можете определить падение напряжения на диоде VB, смещенном в обратном направлении, и на диоде VF, смещенном в прямом направлении. Это определяется в приведенном ниже уравнении:

Напряжение обратного и прямого смещения в встречно-параллельном стабилитроне.

Это хорошо обобщает поведение постоянного тока и напряжения двух последовательно соединенных стабилитронов при включении встречно-параллельно: распределение напряжения полностью определяется коэффициентом идеальности диода со смещением в прямом направлении и токами насыщения в обоих диодах. диоды. Обратите внимание, что это поведение относится ко всем последовательно включенным диодам, а не только к последовательно включенным стабилитронам. Отличие последовательно включенных стабилитронов от некоторых других диодов заключается в их напряжении пробоя и обратном токе при пробое, а вольт-амперные характеристики будут напоминать те, которые наблюдаются у одиночного диода при пробое.

Ограничение переменного тока в встречно-параллельных диодах

Поведение выпрямления, характерное для одиночных диодов с обратным смещением, вызывает насыщение сигнала переменного тока, что затем ограничивает ток, который может подаваться в цепь при обратном смещении; это основа для выпрямительных мостов. Если вы используете встречно-параллельное последовательное расположение стабилитронов, вы можете создать ограничитель тока, обеспечивающий обрезание волны переменного тока.

Эффект выпрямления в встречно-параллельном диоде можно использовать для создания схемы ограничения. В приведенном ниже примере показан ограничитель с входной синусоидой 20 Гц. Выходной сигнал берется через последовательное расположение диодов и отображается во временной области, как показано на схеме и графике ниже.

Цепь с двойным стабилитроном.

Если у вас есть доступ к пакету SPICE, вы можете использовать стандартные модели диодов для создания графика, подобного показанному выше. Это делается с помощью анализа переходных процессов, который покажет вам изменение переменного тока в цепи во временной области, когда ток управляется переменным напряжением. Это имитирует поведение стабилизатора напряжения на основе стабилитрона, распространяя выпрямление на положительные и отрицательные части формы входного сигнала переменного тока. Затем вы можете подать этот обрезанный сигнал в другую схему, например компаратор, для генерации чистой прямоугольной волны.

После того, как вы разработали схемы с последовательными диодами Зенера, вы можете использовать лучшее программное обеспечение для компоновки печатных плат и проектирования, чтобы зафиксировать свои проекты в качестве исходной компоновки печатной платы. Allegro PCB Designer включает в себя функции, необходимые для компоновки плат для любого приложения. Затем вы можете использовать инструменты анализа Cadence для моделирования и анализа поведения вашей силовой электроники.

Если вы хотите узнать больше о том, какое решение у Cadence есть для вас, обратитесь к нам и нашей команде экспертов.



Решения Cadence PCB — это комплексный инструмент для проектирования от начала до конца, позволяющий быстро и эффективно создавать продукты. Cadence позволяет пользователям точно сократить циклы проектирования и передать их в производство с помощью современного отраслевого стандарта IPC-2581.
