Что такое ВРУ и ГРЩ. Какие основные различия между этими устройствами. Для чего используются ВРУ и ГРЩ в системах электроснабжения. Какие требования предъявляются к установке и эксплуатации.

Содержание

Что такое ВРУ и ГРЩ в системе электроснабжения

ВРУ (вводно-распределительное устройство) и ГРЩ (главный распределительный щит) — это важнейшие элементы системы электроснабжения зданий и сооружений. Они выполняют схожие функции по вводу, учету и распределению электроэнергии, но имеют ряд существенных отличий.

ВРУ представляет собой комплектное устройство, устанавливаемое на вводе питающей линии в здание. Оно включает в себя коммутационную, защитную и измерительную аппаратуру.

ГРЩ — это более крупное распределительное устройство, которое устанавливается после трансформаторной подстанции и распределяет электроэнергию между отдельными потребителями или вводно-распределительными устройствами.

Основные функции ВРУ и ГРЩ

Несмотря на различия, ВРУ и ГРЩ выполняют ряд схожих важных функций в системе электроснабжения:


  • Ввод электроэнергии в здание или на объект
  • Распределение электроэнергии между потребителями
  • Учет потребляемой электроэнергии
  • Защита от перегрузок и коротких замыканий
  • Обеспечение селективности защиты
  • Коммутация электрических цепей

При этом ГРЩ имеет более широкие возможности по распределению мощности и контролю за работой системы электроснабжения в целом.

Ключевые отличия ВРУ от ГРЩ

Несмотря на схожесть функций, между ВРУ и ГРЩ есть ряд принципиальных различий:

  1. Место установки. ГРЩ устанавливается сразу после трансформаторной подстанции, а ВРУ — непосредственно на вводе в здание.
  2. Габариты. ГРЩ представляет собой крупный щит из нескольких шкафов, ВРУ компактнее — обычно один шкаф.
  3. Мощность. ГРЩ рассчитан на большую мощность до 4000А, ВРУ — до 630А.
  4. Функциональность. ГРЩ имеет более широкие возможности по контролю и управлению.
  5. Иерархия. ГРЩ находится выше в системе электроснабжения и может контролировать работу нескольких ВРУ.

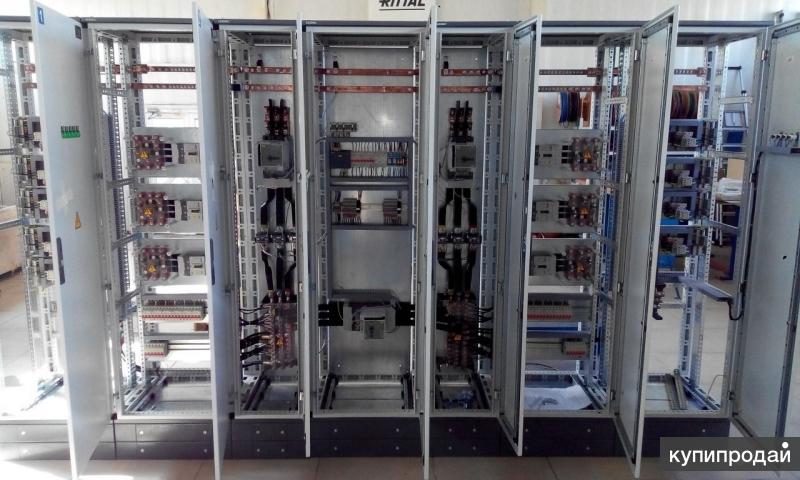

Особенности конструкции и комплектации ГРЩ

Главный распределительный щит имеет модульную конструкцию и может включать следующие основные элементы:


  • Вводные панели
  • Секционные панели
  • Распределительные панели
  • Панели АВР
  • Панели учета
  • Панели управления

Конкретная комплектация ГРЩ определяется проектом электроснабжения объекта. Модульная конструкция позволяет гибко настроить состав оборудования под требуемые задачи.

Состав и устройство ВРУ

Вводно-распределительное устройство обычно включает следующие основные элементы:

  • Вводная панель с коммутационным аппаратом
  • Аппараты защиты отходящих линий
  • Приборы учета электроэнергии
  • Устройства АВР (при необходимости)
  • Распределительные шины

ВРУ выпускаются в виде готовых комплектных устройств заводского изготовления. Это обеспечивает удобство монтажа и обслуживания.

Требования к установке ВРУ и ГРЩ

При установке вводно-распределительных устройств и главных распределительных щитов необходимо соблюдать ряд требований:

  • Размещение в специальных электрощитовых помещениях
  • Обеспечение свободного доступа для обслуживания
  • Защита от несанкционированного доступа
  • Соблюдение требований пожарной безопасности
  • Вентиляция помещения
  • Освещение не менее 200 лк

Кроме того, в районах, подверженных затоплению, ВРУ и ГРЩ устанавливаются выше возможного уровня воды.


Выбор между ВРУ и ГРЩ

При проектировании системы электроснабжения выбор между ВРУ и ГРЩ определяется следующими факторами:

  • Категория надежности электроснабжения объекта
  • Требуемая мощность
  • Количество и характер потребителей
  • Необходимость централизованного управления
  • Требования к учету электроэнергии

Для небольших объектов обычно достаточно ВРУ. Крупные здания и комплексы требуют установки ГРЩ с подключенными к нему ВРУ.

Нормативные требования к ВРУ и ГРЩ

Основные требования к вводно-распределительным устройствам и главным распределительным щитам определяются следующими нормативными документами:

  • ПУЭ 7-е издание
  • ГОСТ 32396-2013
  • СП 256.1325800.2016

В них регламентируются вопросы выбора, установки, комплектации и эксплуатации ВРУ и ГРЩ. Соблюдение этих требований обязательно при проектировании и монтаже.


Чем отличается ВРУ и ГРЩ

Важной группой устройств, входящих в систему электроснабжения, являются щиты. Они связывают конечного потребителя с источником энергии. Благодаря щитам пользователи получают электричество с нужными характеристиками, защищены от замыканий и перепадов напряжения.

Классифицировать щиты можно по различным параметрам: конфигурации, способу монтажа, габаритам и общему функционалу. Наиболее важными считаются два вида устройств: главные распределительные щиты и вводно-распределительные. Они выполняют практически одинаковые функции: отвечают за ввод энергии, ее учет и перераспределение, обеспечивают безопасность линии и своевременное реагирование в случае происшествия.

Специалисты часто спорят о различиях между ВРУ и ГРЩ. Сложность в том, что нормативное закрепление понятий этих устройств практически идентично, а дополнение, что роль ГРЩ может выполнять устройство ВРУ, совсем сбивает с толку. Поэтому определять разницу между этими щитами следует через их устройство и функционал.

ГРЩ устанавливается на линии сразу же после подстанции. Его задача — вводить и перераспределять поступающую энергию между потребителями или другими устройства. Дополнительно он проводит учет потребляемой энергии и обеспечивает безопасность линий от коротких замыканий и перепадов напряжения.

Главный распределительный щит состоит из нескольких модулей, рабочий диапазон которых до 4000А. Дополнительно монтируются элементы для приема и распределения энергии. Они нужны для беспрепятственного подключения в сеть других электроприборов.

Внутренняя комплектация модифицируется в произвольном порядке. Поэтому он укомплектовывается элементами, перечень которых зависит от технологических потребностей на объекте.

  • Блок АВР. Он обеспечивает подключение к сети резервных источников питания в случае аварий.
  • Панель учета. Отслеживает объем потребляемой электроэнергии.
  • Элементы защиты. Подключаются для безопасности жизни и имущества.
    Они бывают нескольких видов: предохранители, реле, молниезащита и другие.
  • Приборы измерения. Устанавливаются в обслуживающих целях для измерения характеристик тока в системе.
  • Сигнальный блок. В случае аварийных ситуаций оповещает обслуживающий персонал.

ВРУ — это комплексное устройство, которые одновременное отвечает за ввод и распределение электроэнергии. При этом в зависимости от включенных в состав блоков, проводит учет, контроль и защиту системы от коротких замыканий и перепадов напряжения.

Конструкция отличается от ГРЩ своими габаритами. Если в последнем случае щит представляет собой большой шкаф из нескольких ящиков с панелями, то ВРУ — это только один ящик с несколькими панелями. Поэтому у них более ограниченный функционал.

Конкретное устройство также определяется потребностями объекта обеспечения. Щит модифицируется панелями, каждая из которых отвечает за выполнение отдельных задач.

  • Блок ввода. Служит для ввода электроэнергии, снабжается защитной и коммутационной аппаратурой.
  • АВР-модуль. Как и в ГРЩ отвечает за своевременное подключение резервных источников питания.
  • Модуль учета. Контролирует и отслеживает объемы потребляемых ресурсов.
  • Панель управления освещением. Включает в себя компоненты, которые в ручном или автоматическом режиме обеспечивают включение/выключение освещения, например, при наступлении вечера или на темных участках территории.
  • Противопожарная аппаратура. Обеспечивает поступление электроэнергии в приборы, отвечающие за срабатывание пожарной сигнализации, тушение возгораний, подсветку пути эвакуации.

Таким образом, устройство ГРЩ и ВРУ формируется индивидуальными блоками. Многие из них выполняют одинаковые функции, поэтому оба щита могут заменять друг друга.

Разница в применении

Фактически ГРЩ и ВРУ — это формальное обозначение функционала устройства. Производитель выпускает одно оборудование, а уже при монтаже ему присваивается соответствующая роль. Поэтому нормативная база и подразумевает использования вводно-распределительных устройств в качестве ГРЩ.

Функции щитов практически одинаковы. Это обусловлено тем, что конкретный перечень выполняемых задач формируется самостоятельно персоналом путем добавления нужных модулей. Поэтому оба устройства могут учитывать объемы потребляемой электроэнергии, а также обеспечивать безопасность потребителей от замыканий и перепадов напряжения.

Разницей в применении является то, что ГРЩ находится выше в иерархической цепи системы электроснабжения и может контролировать работу других электроприборов. Допустим, установленные в ГРЩ модули могут следить за правильностью функционирования ВРУ, входящих в цепь. При возникновении аварийных ситуаций, он автоматически отключит устройство от системы, а после устранения проблемы снова включит.

Сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов, щитков и пунктов питания наружного освещения — МегаЛекции

3. Сеть от щитков до светильников, штепсельных розеток и других электроприемников

4. Система, осуществляющая последовательное включение (отключение) участков групповой сети наружного освещения

Вопрос 51. Что, согласно Правилам устройства электроустановок, называется групповой сетью?

1. Сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ

2. Сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов, щитков и пунктов питания наружного освещения

Сеть от щитков до светильников, штепсельных розеток и других электроприемников

4. Система, осуществляющая последовательное включение (отключение) участков групповой сети наружного освещения

Вопрос 52. Что, согласно Правилам устройства электроустановок, называется каскадной системой управления наружным освещением?

Система, осуществляющая последовательное включение (отключение) участков групповой сети наружного освещения

2. Система, осуществляющая последовательное включение (отключение) участков питающей или распределительной сети наружного освещения

3. Система, осуществляющая одновременное включение (отключение) всех участков групповой сети наружного освещения

4. Система, осуществляющая одновременное включение (отключение) всех участков питающей или распределительной сети наружного освещения

Вопрос 53. Какие условия для обычного исполнения светильников, согласно Правилам устройства электроустановок, должны соблюдаться при применении люминесцентных ламп в осветительных установках?

1. Температура окружающей среды не должна быть выше 30 °С; напряжение у осветительных приборов должно быть не более 90 % номинального

2. Температура окружающей среды не должна быть выше 35 °С; напряжение у осветительных приборов должно быть не более 95 % номинального

3. Температура окружающей среды не должна быть ниже 5 °С; напряжение у осветительных приборов должно быть не менее 90% номинального

4. Температура окружающей среды не должна быть ниже 0 °С; напряжение у осветительных приборов должно быть не менее 80% номинального

Вопрос 54. Светильники с какими лампами, согласно Правилам устройства электроустановок, рекомендуется применять для аварийного освещения?

1. С ртутно-вольфрамовыми лампами или ртутными лампами типа ДРЛ

С лампами накаливания или люминесцентными лампами

3. Только с люминесцентными лампами

4. Только с ртутно-вольфрамовыми лампами

Вопрос 55. Светильники какого класса защиты, согласно Правилам устройства электроустановок, необходимо применять (за исключением светильников, обслуживаемых с кранов) в помещениях с повышенной опасностью и особо опасных помещениях при высоте установки светильников общего освещения над полом или площадкой обслуживания менее 2,5 м при условии, что цепь не защищена устройством защитного отключения?

1. Класса защиты 0 или 1

Класса защиты 2 или 3

3. Только класса защиты 0

4. Только класса защиты 3

Вопрос 56. Светильники какого минимального класса защиты, согласно Правилам устройства электроустановок, допускается применять (за исключением светильников, обслуживаемых с кранов) в помещениях с повышенной опасностью и особо опасных помещениях при высоте установки светильников общего освещения над полом или площадкой обслуживания менее 2,5 м при условии, что цепь защищена устройством защитного отключения?

1. Класса защиты 0

Класса защиты 1

3. Класса защиты 2

4. Класса защиты 3

Вопрос 57. При каких условиях, согласно Правилам устройства электроустановок, допускается применение люминесцентных ламп для местного освещения в сырых, особо сырых, жарких помещениях и в помещениях с химически активной средой?

1. Если применяется напряжение не выше 50 В

Если лампа закрыта арматурой специальной конструкции

3. Если светильники обслуживаются с кранов

4. Если соблюдено любое из перечисленных условий

Вопрос 58. Какое напряжение, согласно Правилам устройства электроустановок, должно применяться для питания переносных светильников в помещениях с повышенной опасностью и особо опасных помещениях?

Напряжение не выше 50 В

2. Напряжение не выше 110 В

3. Напряжение не выше 220 В

4. Напряжение не выше 127 В

Вопрос 59. На какие виды, согласно Правилам устройства электроустановок, делится аварийное освещение?

1. Дежурное освещение и эвакуационное освещение

2. Общее освещение и сигнальное освещение

Освещение безопасности и эвакуационное освещение

4. Рабочее освещение и комбинированное освещение

Вопрос 60. Для чего, согласно Правилам устройства электроустановок, предназначено освещение безопасности?

Для продолжения работы при аварийном отключении рабочего освещения

2. Для освещения территории в нерабочее время

3. Для установки вдоль границ территорий, охраняемых специальным персоналом

4. Для обеспечения освещения вне производственных помещений

Вопрос 61. На какой максимальной высоте над уровнем пола, согласно Правилам устройства электроустановок, должны устанавливаться светильники, обслуживаемые со стремянок или приставных лестниц?

1. На высоте не более 3 м до низа светильника

2. На высоте не более 6 м до узла крепления светильника

На высоте не более 5 м до низа светильника

4. На высоте не более 7 м до узла крепления светильника

Вопрос 62. На какой высоте, как правило, должны устанавливаться штепсельные розетки на номинальный ток до 16 А и напряжение до 250 В  в производственных помещениях?

1. На высоте до 1,0 м

На высоте 0,8-1,0 м

3. На высоте до 1,5 м

4. На высоте более 1,5 м

Вопрос 63. Допускается ли, согласно Правилам устройства электроустановок, сооружение встроенных или пристроенных подстанций в спальных корпусах различных учреждений, в школьных и других учебных заведениях?

1. Допускается без ограничений

2. Допускается при выполнении в полном объеме санитарных требований по ограничению уровня шума и вибрации

3. Допускается, если это согласовано с руководством учреждений и учебных заведений

Не допускается

Вопрос 64. В каких случаях, согласно Правилам устройства электроустановок, допускается размещение встроенных и пристроенных подстанций с использованием сухих трансформаторов в жилых зданиях при выполнении в полном объеме санитарных требований по ограничению уровня шума и вибрации в соответствии с действующими стандартами?

1. В любых случаях по согласованию с управляющей компанией или ТСЖ

2. В любых случаях по согласованию с органами муниципальной власти

3. В исключительных случаях по согласованию с жильцами

Воспользуйтесь поиском по сайту:

Какую степень защиты оболочки должны иметь шкафы при размещении ВУ, ВРУ, ГРЩ вне электрощитовых помещений?

⇐ ПредыдущаяСтр 16 из 53Следующая ⇒

Не ниже IP20
Не ниже IP31
Не ниже IP47
Не ниже IP56

ПУЭ п. 7.1.28. ВУ, ВРУ, ГРЩ, как правило, следует устанавливать в электрощитовых помещениях, доступных только для обслуживающего персонала. В районах, подверженных затоплению, они должны устанавливаться выше уровня затопления.

При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IP31.

Какое минимальное расстояние, согласно Правилам устройства электроустановок, должно быть от места установки ВУ, ВРУ, ГРЩ до трубопроводов (водопровод, отопление, канализация, внутренние водостоки)?

Расстояние не менее 0,5 м
Расстояние не менее 1,0 м
Расстояние не менее 2,0 м
Расстояние не менее 3,5 м

ПУЭ п. 7.1.28. ВУ, ВРУ, ГРЩ, как правило, следует устанавливать в электрощитовых помещениях, доступных только для обслуживающего персонала. В районах, подверженных затоплению, они должны устанавливаться выше уровня затопления.

Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.

224.При каком минимальном сечении, согласно Правилам устройства электроустановок, питание отдельных электроприемников, относящихся к инженерному оборудованию зданий (насосы, вентиляторы, калориферы, установки кондиционирования воздуха), может выполняться проводами или кабелем с алюминиевыми жилами?

При сечении не менее 1,5 мм2
При сечении не менее 2,5 мм2
При сечении не менее 6 мм2
При сечении не менее 12 мм2

ПУЭ п. 7.1.34. В зданиях следует применять кабели и провода с медными жилами.

Питание отдельных электроприемников, относящихся к инженерному оборудованию зданий (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т. п.), может выполняться проводами или кабелем с алюминиевыми жилами сечением не менее 2,5 мм2.

Каким, согласно Правилам устройства электроустановок, должно быть сечение РЕ проводников, не входящих в состав кабеля?

Не менее 1,5 мм2 — при наличии механической защиты и 2 мм2 — при ее отсутствии
Не менее 2,5 мм2 — при наличии механической защиты и 4 мм2 — при ее отсутствии
Не менее 4 мм2 — при наличии механической защиты и 6 мм2 — при ее отсутствии
Не менее 7,5 мм2 — при наличии механической защиты и 5,5 мм2 — при ее отсутствии

ПУЭ п. 7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ.

Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм2 — при наличии механической защиты и 4 мм2 — при ее отсутствии.

На какой ток, согласно Правилам устройства электроустановок, должны устанавливаться штепсельные розетки с защитным контактом в зданиях при трехпроводной сети?

На ток не менее 10 А
На ток не менее 20 А
На ток не менее 30 А
На ток не менее 50 А

ПУЭ п. 7.1.49. В зданиях при трехпроводной сети (см. п. 7.1.36) должны устанавливаться штепсельные розетки на ток не менее 10 А с защитным контактом.

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).

Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.

Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.

При какой категории надежности электроснабжения здания, согласно Правилам устройства электроустановок, противопожарные устройства и охранная сигнализация должны питаться от двух вводов, а при их отсутствии — двумя линиями от одного ввода, причем переключение с одной линии на другую должно осуществляться автоматически?

При 1 категории надежности
При 2 категории надежности
При 3 категории надежности
Независимо от категории надежности

ПУЭ п. 7.1.57. Противопожарные устройства и охранная сигнализация, независимо от категории по надежности электроснабжения здания, должны питаться от двух вводов, а при их отсутствии — двумя линиями от одного ввода. Переключение с одной линии на другую должно осуществляться автоматически.

Какую степень защиты, согласно Правилам устройства электроустановок, должны иметь устанавливаемые на чердаке электродвигатели, распределительные пункты, отдельно устанавливаемые коммутационные аппараты и аппараты защиты?



Степень защиты не ниже IP20
Степень защиты не ниже IP35
Степень защиты не ниже IP44
Степень защиты не ниже IP14

ПУЭ п. 7.1.58. Устанавливаемые на чердаке электродвигатели, распределительные пункты, отдельно устанавливаемые коммутационные аппараты и аппараты защиты должны иметь степень защиты не ниже IP44.

Как, согласно Правилам устройства электроустановок, следует устанавливать расчетные счетчики электроэнергии в общественных зданиях, в которых размещено несколько потребителей электроэнергии?

Единый счетчик для всех потребителей в здании
Для групп потребителей, находящихся в определенной части здания
Для каждого потребителя, обособленного в административно-хозяйственном отношении

ПУЭ п. 7.1.60. Расчетные счетчики в общественных зданиях, в которых размещено несколько потребителей электроэнергии, должны предусматриваться для каждого потребителя, обособленного в административно-хозяйственном отношении (ателье, магазины, мастерские, склады, жилищно-эксплуатационные конторы и т.п.).

Во сколько раз уставка и время срабатывания УЗО, расположенного ближе к источнику питания должны быть больше уставки и времени срабатывания УЗО, расположенного ближе к потребителю, при двух- и многоступенчатой схемах?

Не менее, чем в четыре раза
Не менее, чем в полтора раза
Не менее, чем в два раза
Не менее, чем в три раза

ПУЭ п. 7.1.73. При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставку и время срабатывания не менее чем в 3 раза большие, чем у УЗО, расположенного ближе к потребителю.

БИЛЕТ 24

К электроприемникам какой категории, в отношении обеспечения надежности электроснабжения, следует относить электроприемники основного оборудования и вспомогательных механизмов электросварочных установок?

К III или ко II категории
К III категории
Ко II категории
К I категории

ПУЭ п. 7.6.11. Электроприемники основного оборудования и вспомогательных механизмов электросварочных установок в отношении обеспечения надежности электроснабжения, как правило, следует относить к электроприемникам III или II категории (см. гл.1.2).

К III категории следует относить электроприемники всех передвижных и переносных электросварочных установок, стационарных электросварочных установок, перечисленных в 7.5.8, цехов и участков, а также других цехов и участков, если перерыв в электроснабжении используемого в них электросварочного оборудования не приводит к массовому недоотпуску продукции, простоям рабочих и механизмо

Что используется при присоединении переносной или передвижной электросварочной установки непосредственно к стационарной электрической сети?

Автоматический выключатель и предохранители
Коммутационный и защитный аппараты (аппарат) с разборными или разъемными контактными соединениями
Измерительный прибор

ПУЭ п. 7.6.24. Присоединение переносной или передвижной электросварочной установки непосредственно к стационарной электрической сети должно осуществляться с использованием коммутационного и защитного аппаратов (аппарата) с разборными или разъемными контактными соединениями. Обязательно наличие блокировки, исключающей возможность размыкания и замыкания этих соединений, присоединения (отсоединения) жил кабельной линии (проводов) при включенном положении коммутационного аппарата.

⇐ Предыдущая11121314151617181920Следующая ⇒

Читайте также:

Шерстяные плавки | Fender Stratocaster Guitar Forum

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
