Ввг многопроволочный. Силовой кабель ВВГнг: характеристики, маркировка и применение

Что означает маркировка ВВГнг. Какие бывают разновидности кабеля ВВГнг. Где применяется силовой кабель ВВГнг. Как выбрать качественный кабель ВВГнг. На что обратить внимание при покупке.

Содержание

Особенности и характеристики кабеля ВВГнг

Кабель ВВГнг является одним из наиболее распространенных типов силовых кабелей, применяемых для передачи и распределения электроэнергии. Рассмотрим его основные характеристики:

Рабочее напряжение: до 660-1000 В переменного тока частотой 50 Гц
Температурный диапазон эксплуатации: от -50°C до +50°C
Допустимая влажность воздуха при эксплуатации: до 98%
Длительно допустимая температура нагрева жил: 70°C
Срок службы: 30 лет
Гарантийный срок: 5 лет

Аббревиатура ВВГнг расшифровывается следующим образом:

В — изоляция из поливинилхлорида
В — оболочка из поливинилхлорида
Г — отсутствие защитных покровов (голый)
нг — не распространяющий горение

Маркировка и разновидности кабеля ВВГнг

Маркировка кабеля ВВГнг содержит важную информацию о его характеристиках. Рассмотрим основные элементы маркировки:

Количество и сечение жил: например, 3х2.5 означает 3 жилы сечением 2.5 мм²
Наличие нулевой жилы уменьшенного сечения: 3х2.5+1х1.5
Тип жил: ок — однопроволочные, мк — многопроволочные
Форма жил: кр — круглые, сек — секторные

Существуют следующие основные разновидности кабеля ВВГнг:

ВВГнг-LS — с низким дымо- и газовыделением
ВВГнг-FRLS — огнестойкий, с низким дымо- и газовыделением
ВВГнг-HF — не содержащий галогенов
ВВГнг-FRHF — огнестойкий, не содержащий галогенов

Области применения кабеля ВВГнг

Кабель ВВГнг широко используется в различных сферах:

Бытовые и промышленные электрические сети
Прокладка внутренней проводки в жилых и общественных зданиях

Монтаж силовых и осветительных сетей
Подключение стационарного электрооборудования
Прокладка в кабельных лотках, коробах, на лестничных клетках

Кабель ВВГнг не рекомендуется для прямой прокладки в земле без дополнительной защиты. Для подземной прокладки следует использовать специальные бронированные кабели.

Преимущества использования кабеля ВВГнг

Кабель ВВГнг обладает рядом важных достоинств:

Высокая пожарная безопасность благодаря негорючей изоляции
Устойчивость к механическим повреждениям
Длительный срок службы (до 30 лет)
Широкий температурный диапазон эксплуатации
Простота монтажа благодаря гибкости кабеля
Стойкость к воздействию влаги и ультрафиолета

Как выбрать качественный кабель ВВГнг

При выборе кабеля ВВГнг необходимо обратить внимание на следующие аспекты:

Соответствие маркировки заявленным характеристикам
Качество изоляции и оболочки
Соответствие сечения жил указанному в маркировке
Наличие сертификатов качества
Репутация производителя

Для проверки качества изоляции достаточно осмотреть срез кабеля — изоляция должна плотно прилегать к жиле без пустот и расслоений. Сечение жилы можно проверить с помощью микрометра или путем измерения толщины сложенной в несколько раз жилы.

Монтаж и прокладка кабеля ВВГнг

При монтаже кабеля ВВГнг следует соблюдать следующие правила:

Минимальный радиус изгиба: 10 диаметров кабеля для однопроволочных жил, 7.5 диаметров для многопроволочных
Температура монтажа: не ниже -15°C без предварительного подогрева
Необходимо избегать механических повреждений оболочки кабеля
При прокладке в трубах и коробах необходимо обеспечить возможность замены кабеля
Соединения и ответвления должны выполняться в распределительных коробках

Правильный монтаж кабеля ВВГнг обеспечивает его надежную и долговременную эксплуатацию.

Сравнение кабеля ВВГнг с другими типами кабелей

Рассмотрим, чем отличается кабель ВВГнг от некоторых других распространенных типов кабелей:

Параметр	ВВГнг	NYM	АВВГ
Материал жил	Медь	Медь	Алюминий
Изоляция	ПВХ	ПВХ	ПВХ
Негорючесть	Да	Нет	Нет
Гибкость	Средняя	Высокая	Низкая
Цена	Средняя	Высокая	Низкая

Как видно из сравнения, кабель ВВГнг обладает оптимальным сочетанием характеристик для большинства применений в строительстве и промышленности.

Нормативные требования к кабелю ВВГнг

Кабель ВВГнг должен соответствовать следующим основным нормативным документам:

ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ»
ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»
ТУ 16-705.499-2010 «Кабели силовые с пластмассовой изоляцией на напряжение 0,66; 1 и 3 кВ»

Соответствие этим нормативам гарантирует безопасность и надежность кабеля ВВГнг при его эксплуатации.

Какие факторы влияют на срок службы кабеля ВВГнг?

На долговечность кабеля ВВГнг влияют следующие основные факторы:

Соблюдение условий эксплуатации (температурный режим, влажность)
Качество монтажа и отсутствие механических повреждений
Соответствие нагрузки допустимым значениям
Воздействие агрессивных сред и ультрафиолета
Качество исходных материалов и технологии производства

При соблюдении всех требований кабель ВВГнг способен надежно прослужить весь заявленный срок — 30 лет и более.

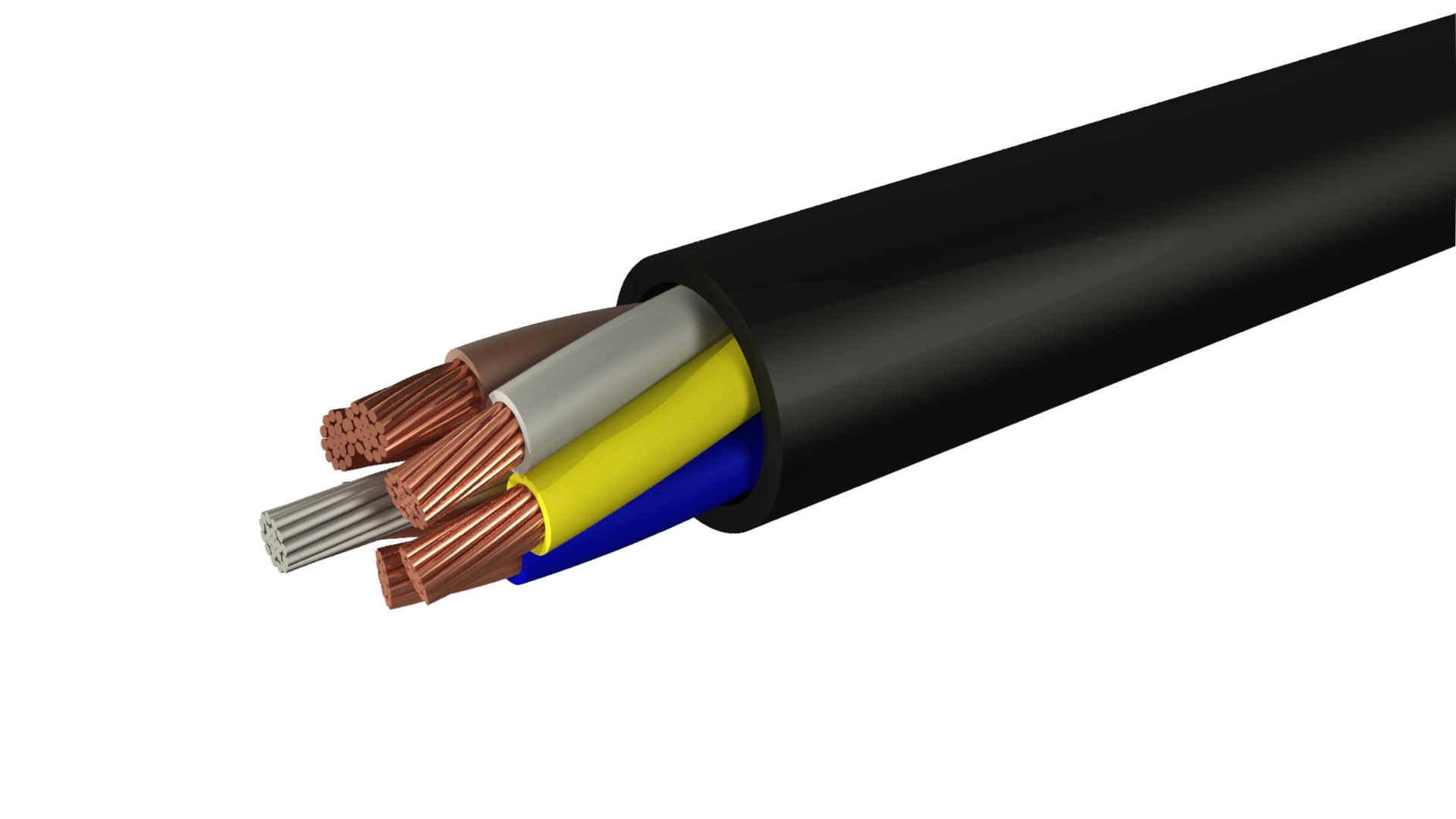

Кабель силовой ВВГнг(А)-LS 5х70 (N, PE) -1 многопроволочный ГОСТ

2 940,78м.

3 196,50м.

На складе: 1,60 м.

Мирная: 1,60 м.

Как получить скидку?

Cкидка 8%

Производитель:
Конкорд
Артикул:
5541
Код товара:
ТС000019763

Описание

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях
Класс пожарной опасности по ГОСТ 31565-2012: П1б.

8.2.2.2
Предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97)
Могут применяться во взрывоопасных зонах классов В1 и В1-а

Характеристики

Производитель:
Конкорд
Вид продукции:
ВВГнг LS
Количество жил кабеля:
5
Сечение кабеля (мм2):
70
Тип кабеля:
Круглый
Диаметр по внешней оболочке, мм:
38
Конструкция жилы:
Многопроволочная класс 2, Секторная
Исполнение:
Не распространяет горение, Низкие дымо и газовыделения при горении
Материал изоляции жилы:
ПВХ пластикат пониженной пожарной опасности
Материал оболочки:
ПВХ пластикат пониженной пожарной опасности
Среда прокладки:
Внутренний монтаж, Скрытая под штукатурку, Стационарная
Цвет оболочки:
Черный
Свободный от галогенов:
Нет
Прокладка в земле:
Не допустима
Тип стандарта:
ГОСТ 31996-2012
Напряжение, В:
1000
Кратность для заказа:
1м
Наличие брони:
Нет
Не распространяет горение в пучках (A):
Да
Допустимая ток, А:
175
Мощность, кВт (380в):
115
Температура эксплуатации, °С:
-50. …+50
Вес в 1 км, кг:
4514
Срок службы, лет:
30
Упаковка:
Барабан
Страна производитель:
Россия

С этим товаром покупают

Труба гофрированная 63 ПВХ с зондом (15 м/уп) ЛЕГКАЯ 193,20м.

210м.

На складе: 733,80

Cкидка 8%

Кабель силовой ВВГнг (А)-FRLS 5х50 (N. PE) многопроволочный

Силовые кабели и провода
Кабель силовой ВВГнг

Каталог

Новые поступления

Частотный преобразователь IDS-Drive M751Т2B 0.

75кВт 220В

10 602 ₽

Преобразователь частоты Dastech D32-T3-30G/37P 30/37 кВт 380В

67 963 ₽

Преобразователь частоты Dastech D32-T3-22G/30P 22/30 кВт 380В

56 891 ₽

Преобразователь частоты Dastech D32-T3-18G/22P 18/22 кВт 380В

47 119 ₽

Преобразователь частоты Dastech D32-T3-15G/18P 15/18 кВт 380В

43 620 ₽

Описание
Характеристики
Отзывы

ВВГнг-FRLS 5х50 — является сокращенной маркировкой кабеля силового огнестойкого с 5 медными жилами сечением 50 квадратных миллиметров, с изоляцией и оболочкой из негорючего, огнестойкого ПВХ пластиката с пониженным выделением дыма, полная маркировка: ВВГнг(А)-FRLS 5х50.

Кабель ВВГнг(А)-FRLS 5*50 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Марка	ВВГнг(А)-FRLS
Количество жил	5
Сечение жилы (мм/кв)	50
Материал жилы	Медь
Материал изоляции	ПВХ
Материал оболочки	ПВХ

Провод ВВГ — расшифровка, характеристики и область применения

Технические характеристики, а также соотношение цена-качество, которым обладает провод ВВГ, позволяют ему на равных конкурировать не только с отечественными, но и с зарубежными аналогами. Учитывая количество разновидностей этого кабеля на рынке, область его применения практически не ограничена. Главное правильно выбрать раздел.

Содержание

Область применения
Маркировка пожарной безопасности
Маркировка количества, расположения и формы жил
Технические характеристики
На что обратить внимание при выборе

Область применения

Провод ВВГ предназначен для использования в бытовых и промышленных электрических цепях напряжением до 1000 Вольт. Чаще всего такой провод рекомендуется для домашней электропроводки при использовании скрытых и открытых способов монтажа, а также при монтаже за гипсокартонными полами.

Ограничением применения кабеля ВВГ является прокладка его под землей, так как мягкая внешняя изоляция не сможет защитить провод от грызунов или механических повреждений, которые могут возникнуть из-за смещения грунта. При необходимости его использования для прокладки подземных коммуникаций кабель следует прокладывать в трубе или другой жесткой изоляции.

Маркировка пожарной безопасности

Полное описание свойств кабеля можно составить по основной и дополнительной маркировке. У кабеля ВВГ расшифровка начинается с наличия или отсутствия в его начале буквы «А». Если его нет, то кабель медный, иначе алюминиевый. Буквы «В» обозначают материал изоляции: на жилах и снаружи — в обоих случаях используется поливинилхлорид. Последняя буква «Г» указывает на отсутствие внешнего бронированного покрытия — такой кабель с мягкой оболочкой считается неизолированным. Буква «р», если она стоит после букв ВВГ, означает, что кабель плоский — жилы в нем уложены в ряд, а не скручены между собой. Также существуют обозначения «Т» и «УХЛ», которые указывают на тропическое исполнение утеплителя или предназначены для умеренного и холодного климата.

Помимо основных букв в маркировке кабеля могут быть дополнительные, указывающие на то, что противопожарные свойства изоляции отличаются от стандартных.

нг — показывает, что в случае прокладки проводов в одном кабельном канале, при значительном перегреве одного из проводов, изоляция не воспламенится, а будет только тлеть, предохраняя соседние провода от воспламенения;
нг-лс — утеплитель при тлении выделяет в воздух уменьшенное количество дыма и угарного газа;
нг-вф – даже при возгорании изоляции в воздух будет выделяться минимальное количество вредных смол и газов, которые могут оказывать коррозионное действие;
если к вышеуказанным обозначениям добавляется приставка «фр», то это указывает на огнестойкость изоляции, которая достигается применением слюдосодержащей обмотки.

Провода могут быть пронумерованы или иметь цветовую маркировку, и производители используют сплошной цвет жилы провода и частичный цвет, когда окрашена только часть изоляции, обычно это полоса шириной 1 мм. Если токопроводящих жил две, то в их окраску обязательно входит синий нулевой провод, а если три и более, то заземление желто-зеленое.

Маркировка количества, расположения и формы жил

После буквенных обозначений в маркировке кабеля имеются цифровые, показывающие количество токонесущих жил и их количество, например — 3 х 25 означает, что в кабель, каждый из которых имеет сечение 25 мм².

Четырехжильные кабели имеют свою особенность – некоторые их разновидности изготавливаются с одной жилой уменьшенного сечения. Это связано с тем, что нулевой или заземляющий провод не всегда должен иметь такое же сечение, как фазный ед., а при ее снижении при установке крупных электросетей экономия становится значительной. Соответственно использование проводника меньшего размера отражается в маркировке. Если стандартный четырехжильный кабель обозначается 4 х 2,5 мм², то маркировка с одной уменьшенной жилой будет иметь вид 3 х 2,5 + 1 х 1,5. Это говорит о наличии в кабеле трех жил 2,5 мм² и одной 1,5 мм².

Следующей характеристикой, отображаемой в маркировке, является использование в кабеле однопроволочных или многожильных жил, для которых используются обозначения «О» — жесткая или «М» — гибкая жила. Также указывается их форма, которая может быть круглой или секторной – «К» или «С» соответственно.

Полная маркировка имеет вид ВВГ 3 х 2,5 мс + 1 х 1,5 мс (Н) — 0,66 ТЕ — как расшифровать, в таблице на рисунке:

Маркировку, указывающую на одно- или многопроволочные жилы, а также их форму, можно не наносить, если используются жилы одинакового сечения, площадью менее 16 мм²

Технические характеристики

Где и как можно использовать ту или иную марку кабеля с указанием его технических характеристик. Электрический провод ВВГ имеет несколько разновидностей, из которых чаще всего используется кабель ВВГнг, технические характеристики которого подходят для одиночной и кучной прокладки.

Максимальное напряжение 660-1000 Вольт, в зависимости от класса изоляции.
Рекомендуемая температура применения от -50 до +50 С°.
Допускается применение при влажности воздуха до 98%.
Температура, которую изоляция может выдерживать длительное время без изменения своих свойств, составляет 70°С. Кратковременно выдерживает нагрев до 90°С и около 4 секунд — до 250°С. Изоляция воспламеняется при температурах +400 и выше.
Допускается аварийная работа в течение 8 часов в сутки, но не более тысячи часов за весь срок службы провода.
Допустимый радиус изгиба при монтаже зависит от типа жилы — сплошная или многопроволочная. В первом случае изгиб составит общий диаметр кабеля * 10, а во втором — диаметр * 7,5.
Количество проводов в катушке зависит от сечения жил. До 16 мм² – 450 метров, от 25 до 70 мм² – 300 метров, а все остальные – 200 метров.
Расчетный срок службы провода 30 лет, гарантийный срок 5 лет.

Приведенные выше данные показывают, что такое кабель ВВГнг и где его можно использовать.

Подробнее о кабеле ВВГ и его применении смотрите в этом видео:

На что обратить внимание при выборе

Несмотря на сложность подделки электрокабеля, все же можно встретить некачественную продукцию, у которой изоляция не соответствует нормам или сечение жил меньше указанного на маркировке. Для проверки изоляции достаточно посмотреть на наличие или отсутствие жил — на хорошем проводе будет чистый ровный срез с изоляцией плотно прилегающей жилы. Для проверки сечения можно использовать микрометр или «дедовский» метод, когда жила складывается в 10 слоев и измеряется линейкой. В остальном нужно ориентироваться на расчетные показатели и выбирать кабель нужного сечения.

ВВГ, АВВГ, ВБВ, АВБВ

Основной
Каталог товаров
Кабели силовые с пластмассовой изоляцией на номинальное напряжение до 3 и 6 кВ
ВВГ, АВВГ, ВБВ, АВБВ

Описание Конструкция

Область применения и назначение

Кабели предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ номинальной частотой 50 Гц для сетей с заземленной и изолированной нейтралью.

Могут прокладываться в сухих грунтах (песок, супесчаный и нормальный грунт с влажностью менее 14%). Климатическое исполнение УХЛ и Т категорий размещения 1 и 5 по ГОСТ 15150, в том числе прокладка в грунте.

Класс пожарной опасности кабелей по ГОСТ 31565 О1.8.2.5.4.

Технические характеристики

Номинальное напряжение, кВ		6
Температура окружающей среды при использовании кабеля		от -50 до +50
Минимальный радиус изгиба диаметр кабеля	Для многоядерных	12
	Для одножильных и плоских	15
	При монтаже с использованием специального шаблона	7,5
Кабели прокладывают при температуре (без предварительного подогрева), °С, не ниже		-15

Токопроводящая жила

Медь или алюминий, однопроволочные или многопроволочные, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

Изоляция

Из поливинилхлоридного пластиката (цветные жилы).

Скрутка

Изолированные жилы трехжильных кабелей скручены в сердечник.

Внутренняя оболочка

Изготавливается методом экструзии из ПВХ пластиката или мелконаполненной невулканизированной резины с заполнением наружных зазоров между изолированными жилами. Наружные зазоры между круглыми изолированными жилами допускается заполнять жгутами из непоглощающих волокнистых или полимерных материалов с применением скрепляющей ленты, поверх которой накладывается экструдированная внутренняя оболочка, сердечник кабеля может быть обмотан слоем ленты, выполненной из полимерного материала, совместимого с изоляционными материалами и внешней оболочкой.

Обмотка

Из ленты или лент из проводящей бумаги или из проводящей синтетической ленты или лент из нетканого проводящего материала.

Экран

Из медных проволок и спирально наложенной медной ленты. Допускается накладка экрана из медных лент.
