Ввгнг характеристики. Кабель ВВГнг: характеристики, применение и особенности

Что такое кабель ВВГнг. Какие у него технические характеристики. Где применяется кабель ВВГнг. Как расшифровывается маркировка ВВГнг. Какие есть сечения и маркоразмеры кабеля ВВГнг.

Что представляет собой кабель ВВГнг

Кабель ВВГнг — это силовой кабель с медными жилами, изоляцией и оболочкой из поливинилхлоридного (ПВХ) пластиката пониженной горючести. Расшифровка маркировки:

• В — изоляция из ПВХ пластиката
• В — оболочка из ПВХ пластиката
• Г — отсутствие защитного покрова
• нг — не распространяет горение при групповой прокладке

Отсутствие буквы «А» в начале маркировки указывает на медные токопроводящие жилы. Кабель ВВГнг предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 0,66 и 1 кВ частотой 50 Гц.

Технические характеристики кабеля ВВГнг

Основные технические характеристики кабеля ВВГнг:

• Номинальное напряжение: 0,66/1 кВ
• Количество жил: от 1 до 5
• Сечение жил: от 1 до 500 мм²
• Класс пожарной опасности: П1б.8.2.5.4
• Срок службы: 30 лет
• Температура эксплуатации: от -50°C до +50°C

Какие еще важные характеристики имеет кабель ВВГнг? Рассмотрим подробнее:

Допустимые температуры нагрева жил

• Длительно допустимая: 70°C
• В режиме перегрузки: 90°C
• При коротком замыкании: 160°C
• По условию невозгорания при КЗ: 350°C

Механические свойства

• Минимальный радиус изгиба:
  • 10 диаметров кабеля для одножильного
  • 7,5 диаметров для многожильного
• Допустимое усилие при протяжке: 50 Н/мм²

Конструкция кабеля ВВГнг

Конструкция кабеля ВВГнг включает следующие элементы:

1. Медная токопроводящая жила
2. Изоляция из ПВХ пластиката
3. Заполнение из ПВХ пластиката пониженной горючести
4. Внутренняя оболочка из ПВХ пластиката пониженной горючести
5. Наружная оболочка из ПВХ пластиката пониженной горючести

Жилы могут быть одно- или многопроволочными. Многожильные кабели имеют все жилы равного сечения, за исключением четырехжильных кабелей сечением от 25 мм², которые могут иметь одну жилу меньшего сечения.

Области применения кабеля ВВГнг

Где применяется кабель ВВГнг? Основные сферы использования:

• Для передачи и распределения электроэнергии в стационарных электроустановках
• Для прокладки в кабельных сооружениях и производственных помещениях
• В электрических сетях с заземленной или изолированной нейтралью
• Для групповой прокладки с учетом объема горючей нагрузки

Кабель ВВГнг может прокладываться без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.

Маркировка и цветовая кодировка жил

Как маркируются жилы кабеля ВВГнг? Изолированные жилы имеют отличительную расцветку, которая может быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цветовая кодировка соответствует ГОСТ 31996-2012:

• 2-жильный кабель: серый, синий
• 3-жильный кабель: серый, коричневый, черный или серый, синий, желто-зеленый
• 4-жильный кабель: серый, коричневый, черный, синий или серый, коричневый, черный, желто-зеленый
• 5-жильный кабель: серый, коричневый, черный, синий, желто-зеленый

Синий цвет используется для обозначения нулевой жилы, а желто-зеленый — для жилы заземления.

Сечения и маркоразмеры кабеля ВВГнг

Кабель ВВГнг выпускается в широком диапазоне сечений и конфигураций жил. Наиболее распространенные варианты:

• Одножильные: от 1,5 до 240 мм²
• Двухжильные: от 1,5 до 240 мм²
• Трехжильные: от 1 до 240 мм²
• Четырехжильные: от 1,5 до 240 мм²
• Пятижильные: от 1,5 до 240 мм²

Также выпускаются кабели с жилами разного сечения, например, ВВГнг 3х70+1х35.

Преимущества и недостатки кабеля ВВГнг

Каковы основные плюсы и минусы использования кабеля ВВГнг?

Преимущества:

• Пониженная горючесть
• Высокая гибкость и удобство монтажа
• Устойчивость к воздействию влаги и агрессивных сред
• Длительный срок службы
• Широкий диапазон рабочих температур

Недостатки:

• Меньшая нагревостойкость по сравнению с кабелями с резиновой изоляцией
• Ограничения по применению в пожароопасных помещениях
• Чувствительность к ультрафиолетовому излучению при наружной прокладке

Нормативные документы и стандарты

Производство и эксплуатация кабеля ВВГнг регламентируются следующими основными стандартами:

• ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ»
• ГОСТ 22483-2012 «Жилы токопроводящие для кабелей, проводов и шнуров»
• ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»

Эти стандарты определяют технические требования, методы испытаний и правила приемки кабелей.

Аналоги и альтернативы кабелю ВВГнг

Какие существуют аналоги кабеля ВВГнг? Рассмотрим основные варианты:

• ВВГнг-LS — с пониженным дымо- и газовыделением
• ВВГнг-FRLS — огнестойкий, с пониженным дымо- и газовыделением
• NYM — немецкий аналог с похожими характеристиками
• АВВГ — алюминиевый аналог кабеля ВВГ

Выбор конкретного типа кабеля зависит от условий эксплуатации и требований к пожарной безопасности объекта.

Кабель ВВГнг — Расшифровка, Характеристики и все Сечения

Кабель ВВГнг — Расшифровка, Характеристики и все Сечения

— 0,66/1 кВ

Заказать

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	1 — 5 жил
Размер сечения	1 — 500 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения

  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка ВВГнг

*

— отсутствие буквы А означает, что токопроводящая жила — медная

В

— изоляция из ПВХ пластиката

В

— оболочка из поливинилхлоридного пластиката

Г

— отсутствие защитного покрова

нг

— не распространяет горение при групповой прокладке

(А)

— класс пожарной безопасности категория A

ВВГнг-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГнг-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики ВВГнг

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП ВВГнг

3533713600

Класс пожарной безопасности

П1б. 8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12. 5 Н/мм	12.5 Н/мм
Относительное удлинение при разрыве, не менее	150%	150%
После старения
Прочность при разрыве, не менее	12.5 Н/мм	12.5 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	150%	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

Конструкция ВВГнг

1. 1. Медная токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Заполнение из ПВХ пластиката пониженной горючести — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести
5. 5. Оболочка из ПВХ пластиката пониженной горючести

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	1,5-50	—
Многопроволочная	16-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка ВВГнг Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012. Число жил в кабеле, шт. Цвет изоляции жилы Порядковый номер жилы 1 2 3 4 5 2 Серый* Синий — — — 3 Серый* Коричневый Черный — — Серый* Синий Зеленый-Желтый — — 4 Серый* Коричневый Черный Синий — Серый* Коричневый Черный Зеленый-Желтый — 5 Серый* Коричневый Черный Синий Зеленый-Желтый Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком)

Применение ВВГнг

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
• Класс пожарной опасности по ГОСТ 31565-2012: П1б. 8.2.5.4

Сечения и маркоразмеры ВВГнг

Выбрав необходимый размер кабеля ВВГнг, вы сможете уточнить значения и описание следующих характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• ВВГнг 1х1,5
• ВВГнг 1х2,5
• ВВГнг 1х4
• ВВГнг 1х6
• ВВГнг 1х10
• ВВГнг 1х16
• ВВГнг 1х25
• ВВГнг 1х35
• ВВГнг 1х50
• ВВГнг 1х70
• ВВГнг 1х95
• ВВГнг 1х120
• ВВГнг 1х150
• ВВГнг 1х185
• ВВГнг 1х240

• ВВГнг 2х1,5
• ВВГнг 2х2,5
• ВВГнг 2х4
• ВВГнг 2х6
• ВВГнг 2х10
• ВВГнг 2х16
• ВВГнг 2х25
• ВВГнг 2х35
• ВВГнг 2х50
• ВВГнг 2х70
• ВВГнг 2х95
• ВВГнг 2х120
• ВВГнг 2х150
• ВВГнг 2х185
• ВВГнг 2х240

• ВВГнг 3х1
• ВВГнг 3х1,5
• ВВГнг 3х2,5
• ВВГнг 3х4
• ВВГнг 3х6
• ВВГнг 3х10
• ВВГнг 3х16
• ВВГнг 3х25
• ВВГнг 3х35
• ВВГнг 3х50
• ВВГнг 3х70
• ВВГнг 3х95
• ВВГнг 3х120
• ВВГнг 3х150
• ВВГнг 3х185

• ВВГнг 3х240
• ВВГнг 3х2,5+1х1,5
• ВВГнг 3х4+1х2,5
• ВВГнг 3х6+1х4
• ВВГнг 3х10+1х6
• ВВГнг 3х16+1х10
• ВВГнг 3х25+1х16
• ВВГнг 3х35+1х16
• ВВГнг 3х50+1х25
• ВВГнг 3х70+1х25
• ВВГнг 3х95+1х50
• ВВГнг 3х120+1х70
• ВВГнг 3х150+1х70
• ВВГнг 3х185+1х95
• ВВГнг 3х240+1х120

• ВВГнг 4х1,5
• ВВГнг 4х2,5
• ВВГнг 4х4
• ВВГнг 4х6
• ВВГнг 4х10
• ВВГнг 4х16
• ВВГнг 4х25
• ВВГнг 4х35
• ВВГнг 4х50
• ВВГнг 4х70
• ВВГнг 4х95
• ВВГнг 4х120
• ВВГнг 4х150
• ВВГнг 4х185
• ВВГнг 4х240

• ВВГнг 5х1,5
• ВВГнг 5х2,5
• ВВГнг 5х4
• ВВГнг 5х6
• ВВГнг 5х10
• ВВГнг 5х16
• ВВГнг 5х25
• ВВГнг 5х35
• ВВГнг 5х50
• ВВГнг 5х70
• ВВГнг 5х95
• ВВГнг 5х120
• ВВГнг 5х150
• ВВГнг 5х185
• ВВГнг 5х240

ГОСТ ВВГнг

Ниже представлены государственные стандарты для ВВГнг, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0. 66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги ВВГнг

ВВГнг-LS-П

плоский, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

ВВГзнг

с заполнением, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГнг-П

плоский, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГз

с заполнением, с медной жилой, изоляцией и оболочкой из ПВХ.

ВВГ-П

плоский, с медной жилой, изоляцией и оболочкой из ПВХ.

ВВГнг-FRLS

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий.

ВВГнг-LS

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

ВВГ

с медной жилой, изоляцией и оболочкой из ПВХ.

Заводы-производители ВВГнг

НАО «Иркутсккабель»

ООО «Завод Москабель»

АО «Электрокабель «Кольчугинский завод»

ООО «Угличкабель»

ООО «СмолКабель»

ООО «ПромСтройКабель»

АО «Уралкабель»

ООО «Донкабель»

ЗАО «МТД Энергорегионкомплект»

ООО «ТД ПромЭл»

ЧАО «Азовкабель»

ООО «ТД СКК»

АО «Самарская кабельная компания»

АО «Псковкабель»

АО «Элкаб-КЗ»

ООО «ПКФ Воронежкабель»

ООО «Рыбинсккабель»

АО «НП «Подольсккабель»

ООО «Торговый Дом ЗЗЦМ-Кабель»

ООО «Радиус»

ООО «ТД ЛипарКабель»

АО «Ники»

АО «Завод Чувашкабель»

ООО «Томсккабель»

ООО «Кабельный завод «Энергия»

ОАО «Амурский кабельный завод»

ООО «КЗ «Цветлит»

ОАО «Беларускабель»

ООО «БРЭКС»

ООО «ВЛКЗ»

ООО «Межрегионпром»

ОАО «Щучинский завод Автопровод»

ООО «Кабельный завод Кабэкс»

АО «Людиновокабель»

ООО «ТД «Верхнеокский кабельный завод»

ЗАО «Белтелекабель»

ООО «ГК Энергокомплект МФ»

АО «Казэнергокабель»

ООО «Арзамасский кабельный завод»

ООО «ЭМ-кабель»

ООО «Камский Кабель»

АО «Марпосадкабель»

ООО «Калужский кабельный завод»

АО «Электротехмаш»

ООО «Сарансккабель»

ООО «Луки-Кабель»

ООО «Можайский кабель»

ООО «КЗ Титан»

ООО «ПромЭко»

ООО «УК «Кавказкабель»

ООО «НКЗ Кабель-Центр»

ООО «Кабельный Завод «Алюр»»

АО «Росскат»

ЗАО «Агрокабель»

ООО «НКЗ «Электрокабель НН»

АО «Завод «Энергокабель»

ООО «Дмитров Кабель»

ООО «Prysmian Group Russia»

ООО «Конкорд»

АО «Белэлектрокабель»

АО «Тверьэнергокабель»

АО «Сибкабель»

АО «Кирскабель»

ООО «Элпром»

ООО «ТД РТ-Кабель»

Ваша заявка на кабель ВВГнг успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

Кабель ВВГ — Расшифровка, Характеристики и все Сечения

Кабель ВВГ — Расшифровка, Характеристики и все Сечения

— 0,66/1 кВ

Заказать

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	1 — 5 жил
Размер сечения	1,5 — 240 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка ВВГ

*

— отсутствие буквы А означает, что токопроводящая жила — медная

В

— изоляция из ПВХ пластиката

В

— оболочка из поливинилхлоридного пластиката

Г

— отсутствие защитного покрова

ВВГ-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГ-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики ВВГ

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП ВВГ

3533712700

Класс пожарной безопасности

O1. 8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12. 5 Н/мм	12.5 Н/мм
Относительное удлинение при разрыве, не менее	150%	150%
После старения
Прочность при разрыве, не менее	12.5 Н/мм	12.5 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	150%	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

Конструкция ВВГ

1. 1. Медная токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. 5. Оболочка из ПВХ пластиката

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	1,5-50	—
Многопроволочная	16-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка ВВГ Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012. Число жил в кабеле, шт. Цвет изоляции жилы Порядковый номер жилы 1 2 3 4 5 2 Серый* Синий — — — 3 Серый* Коричневый Черный — — Серый* Синий Зеленый-Желтый — — 4 Серый* Коричневый Черный Синий — Серый* Коричневый Черный Зеленый-Желтый — 5 Серый* Коричневый Черный Синий Зеленый-Желтый Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком)

Применение ВВГ

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

Сечения и маркоразмеры ВВГ

Выбрав необходимый размер кабеля ВВГ, вы сможете уточнить значения и описание следующих характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• ВВГ 1х1,5
• ВВГ 1х2,5
• ВВГ 1х4
• ВВГ 1х6
• ВВГ 1х10
• ВВГ 1х16
• ВВГ 1х25
• ВВГ 1х35
• ВВГ 1х50
• ВВГ 1х70
• ВВГ 1х95
• ВВГ 1х120
• ВВГ 1х150
• ВВГ 1х185
• ВВГ 1х240
• ВВГ 2х1,5

• ВВГ 2х2,5
• ВВГ 2х4
• ВВГ 2х6
• ВВГ 2х10
• ВВГ 2х16
• ВВГ 2х25
• ВВГ 2х35
• ВВГ 2х50
• ВВГ 2х70
• ВВГ 2х95
• ВВГ 2х120
• ВВГ 2х150
• ВВГ 2х185
• ВВГ 2х240
• ВВГ 3х1,5
• ВВГ 3х2,5

• ВВГ 3х4
• ВВГ 3х6
• ВВГ 3х10
• ВВГ 3х16
• ВВГ 3х25
• ВВГ 3х35
• ВВГ 3х50
• ВВГ 3х70
• ВВГ 3х95
• ВВГ 3х120
• ВВГ 3х150
• ВВГ 3х185
• ВВГ 3х240
• ВВГ 3х2,5+1х1,5
• ВВГ 3х4+1х2,5
• ВВГ 3х6+1х4

• ВВГ 3х10+1х6
• ВВГ 3х16+1х10
• ВВГ 3х25+1х16
• ВВГ 3х35+1х16
• ВВГ 3х35+1х25
• ВВГ 3х50+1х25
• ВВГ 3х70+1х25
• ВВГ 3х70+1х35
• ВВГ 3х95+1х35
• ВВГ 3х95+1х50
• ВВГ 3х120+1х70
• ВВГ 3х150+1х70
• ВВГ 3х185+1х95
• ВВГ 3х240+1х120
• ВВГ 4х1,5
• ВВГ 4х2,5

• ВВГ 4х4
• ВВГ 4х6
• ВВГ 4х10
• ВВГ 4х16
• ВВГ 4х25
• ВВГ 4х35
• ВВГ 4х50
• ВВГ 4х70
• ВВГ 4х95
• ВВГ 4х120
• ВВГ 4х150
• ВВГ 4х185
• ВВГ 4х240
• ВВГ 5х1,5
• ВВГ 5х2,5
• ВВГ 5х4

• ВВГ 5х6
• ВВГ 5х10
• ВВГ 5х16
• ВВГ 5х25
• ВВГ 5х35
• ВВГ 5х50
• ВВГ 5х70
• ВВГ 5х95
• ВВГ 5х120
• ВВГ 5х150
• ВВГ 5х185
• ВВГ 5х240

ГОСТ ВВГ

Ниже представлены государственные стандарты для ВВГ, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0. 66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги ВВГ

ВВГнг-LS-П

плоский, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

ВВГзнг

с заполнением, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГнг-П

плоский, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГз

с заполнением, с медной жилой, изоляцией и оболочкой из ПВХ.

ВВГ-П

плоский, с медной жилой, изоляцией и оболочкой из ПВХ.

ВВГнг-FRLS

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий.

ВВГнг-LS

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

ВВГнг

с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

Заводы-производители ВВГ

ООО «ТД Сибирский Кабельный Завод»

ООО «Арзамасский кабельный завод»

ООО «Торговый Дом ЗЗЦМ-Кабель»

ООО «Сарансккабель»

ООО «Северсккабель»

АО «Элкаб-КЗ»

ООО «Алтайкабель»

ООО «Элпром»

АО «Ники»

АО «Самарская кабельная компания»

АО «Марпосадкабель»

ООО «ТД «Верхнеокский кабельный завод»

ОАО «Щучинский завод Автопровод»

АО «Кирскабель»

АО «Белэлектрокабель»

ООО «ПромСтройКабель»

ОАО «Амурский кабельный завод»

ЧАО «Азовкабель»

АО «Сибкабель»

ЗАО «Полимет»

ООО «Луки-Кабель»

ООО «Камский Кабель»

ООО «Prysmian Group Russia»

АО «Казэнергокабель»

ОАО «Беларускабель»

ООО «КЗ Титан»

АО «Росскат»

ООО «Радиус»

ООО «УК «Кавказкабель»

ООО «Режкабель»

ООО «Томсккабель»

АО «Электрокабель «Кольчугинский завод»

ООО «СмолКабель»

ООО «БРЭКС»

ООО «ТД ЛипарКабель»

ООО «Кабельный Завод «Алюр»»

ООО «ГК Энергокомплект МФ»

ООО «Межрегионпром»

ООО «ПромЭко»

ООО «Завод Москабель»

ООО «ТД РТ-Кабель»

АО «Уралкабель»

ООО «Калужский кабельный завод»

ООО «ПКФ «Соббит-Пермь»

ООО «ТД ПромЭл»

АО «Завод «Энергокабель»

ООО «Сатурн-Электро»

АО «Тверьэнергокабель»

АО «НП «Подольсккабель»

ООО «Кабельный завод «Энергия»

НАО «Иркутсккабель»

ООО «ВЛКЗ»

ООО «Рыбинсккабель»

ООО «Коаксиал»

ООО «МКЗ»

ООО «ЭМ-кабель»

ЗАО «Белтелекабель»

ООО «КЗ «Цветлит»

АО «Завод Чувашкабель»

ЗАО «МТД Энергорегионкомплект»

ООО «НКЗ «Электрокабель НН»

АО «Электротехмаш»

ООО «НКЗ Кабель-Центр»

ООО «Донкабель»

ООО «Спецкомплектация»

ООО «Дмитров Кабель»

ООО «ТД СКК»

АО «Людиновокабель»

АО «Псковкабель»

ЗАО «Агрокабель»

Ваша заявка на кабель ВВГ успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

Провод ввгнг: характеристики и варианты использования

Кабель ВВГ

ВВГнг провод является одной из разновидностей ВВГ. Строго говоря, этот проводник является не проводом, а кабелем. В связи с тем, что его часто используют для проводки низковольтных сетей напряжением до 660В, многие его называют проводом.

Проводом же с подобной конструкцией, является ПУНП. Но давайте не будем зацикливаться на названии, а разберем, чем же данный тип проводника заслужил такое широкое распространение.

Содержание

• Расшифровка и структура провода ВВГ
  • Расшифровка кабеля ВВГ
  • Структура кабеля ВВГ
• Характеристики кабеля ВВГ
• Вывод

Расшифровка и структура провода ВВГ

Для этого, давайте прежде разберемся со структурой провода. В этом нам поможет расшифровка его аббревиатуры, а также детальный анализ строения кабеля.

Расшифровка кабеля ВВГ

Начнем с расшифровки аббревиатуры названия кабеля. В этом нам поможет ГОСТ 53762-2010, которому и должен соответствовать наш проводник.

Отличия кабеля АВВГ и ВВГ

Итак:

• Первая буква, которая может стоять в аббревиатуре это – А. Она обозначает применение проводников из алюминия. В нашем случае, ее нет – это значит, что наш кабель имеет медные жилы.
• Следующая буква обозначает материал изоляции кабеля. В нашем случае это «В». Она обозначает винил, или, как его правильнее называть, поливинилхлорид.
• Следующая буква у нас опять «В». Это означает, что наш кабель имеет еще один слой изоляции. Как вы уже, наверное, догадались это вновь винил.
• Третья буква у нас «Г». Она означает отсутствие брони у кабеля. За счет этого, кабель ВВГ получается хоть и менее устойчивым, но зато значительно более гибким. Именно это его свойство обеспечило данному типу проводников широкое распространение.

Структура кабеля ВВГ

• Но нас интересовал кабель ВВГнг. «НГ» обозначает, что кабель не распространяет горения при совместной прокладке. Дело в том, что при одиночной прокладке практически все провода не распространяют горения. А вот чтоб кабель не распространял горения при групповой прокладке, его покрывают специальным раствором.

Маркировка кабелей ВВГнг

• Но кроме аббревиатуры «нг» обозначение кабеля может еще содержать такие символы как «А», «В» или «ls». Символы «А» и «В» означают категории стойкости кабеля. А наличие символа «лс» говорит нам о том, что при горении кабель выделяет уменьшенное содержание дыма и вредного газа.

Структура кабеля ВВГнг

• Кроме приведенных выше обозначений, после символа «нг» могут стоять «HF». Это говорит о том, что кабель не выделяет коррозийно-активных газообразных продуктов при горении. Аббревиатура «FRLS» означает, что проводник огнестоек, и имеет пониженное дымо- и газовыделение. Ну а «FRHF» скажет вам о том, что кабель огнестоек и имеет пониженное выделение коррозийно-активных газообразных веществ.

Структура кабеля ВВГ

Характеристики провода ВВГнг обеспечивает его структура. Поэтому, мимо строения кабеля нельзя пройти стороной. Тем более, что это касается не только его механических и электрических характеристик, но и просто внешнего вида.

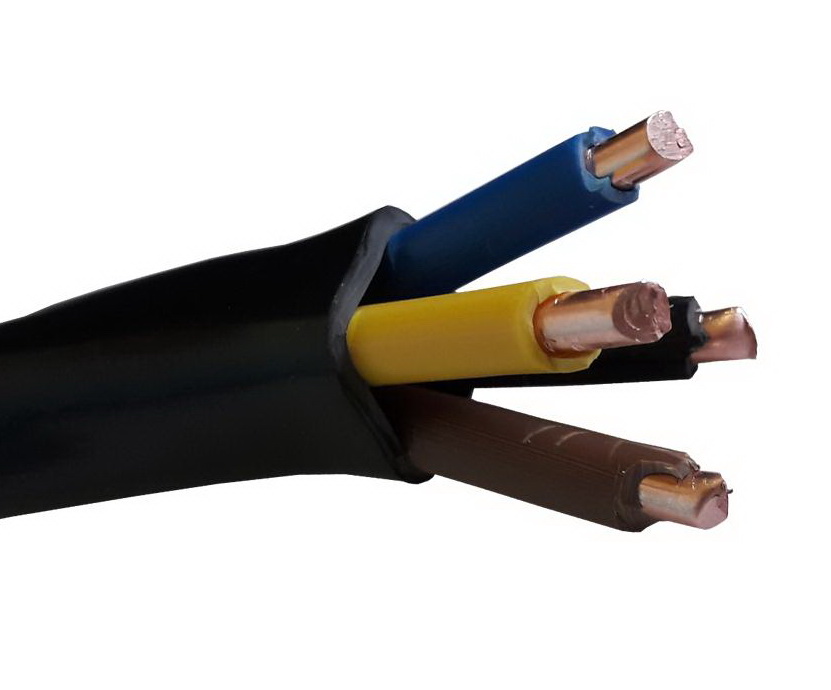

Пятижильный кабель ВВГнг	Как мы уже определились выше, проводники нашего кабеля выполнены из меди. Количество жил кабеля может быть от одного до пяти. В маркировке первым числом указывается количество жил, а вторым — сечение этих жил. Например, ВВГнг 3х1,5 обозначает, что кабель имеет три жилы с сечением в 1,5 мм2 каждая.

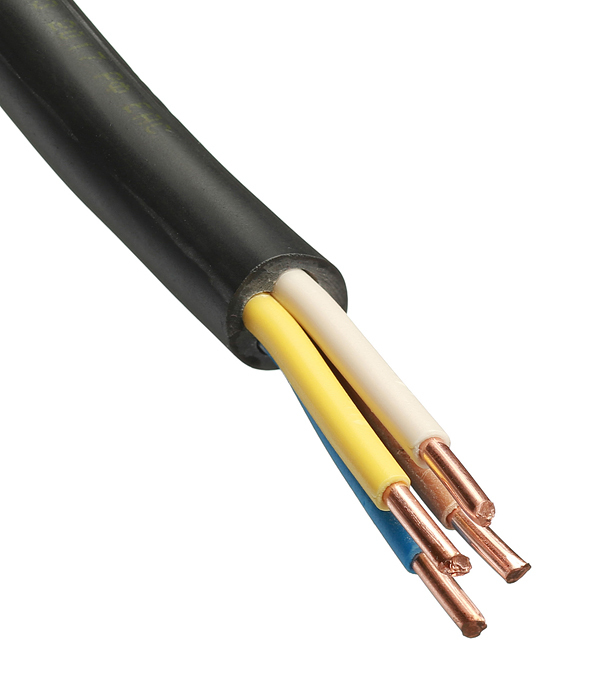

Одно- и многопроволочный кабель	Каждая отдельная жила может быть выполнена из одной проволоки соответствующего сечения, или из нескольких проволок скрученных соответствующим образом. Это можно узнать так же из обозначения кабеля. «о» обозначаются кабели в которых каждая жила выполнена из одной проволоки. Маркировку «м» соответственно имеют многожильные изделия.
Структурная форма жил кабеля ВВГнг	Понятное дело, что одножильную структуру имеют кабели с небольшим номинальным сечением. А вот многожильные кабели имеют еще одно отличие. Каждая отдельная жила может иметь не только круглую форму, не очень удобную при больших сечениях, но и так называемую секторальную, или, как ее еще называют, сегментную форму. В этом случае, каждая отдельная жила имеет форму части сектора круга.

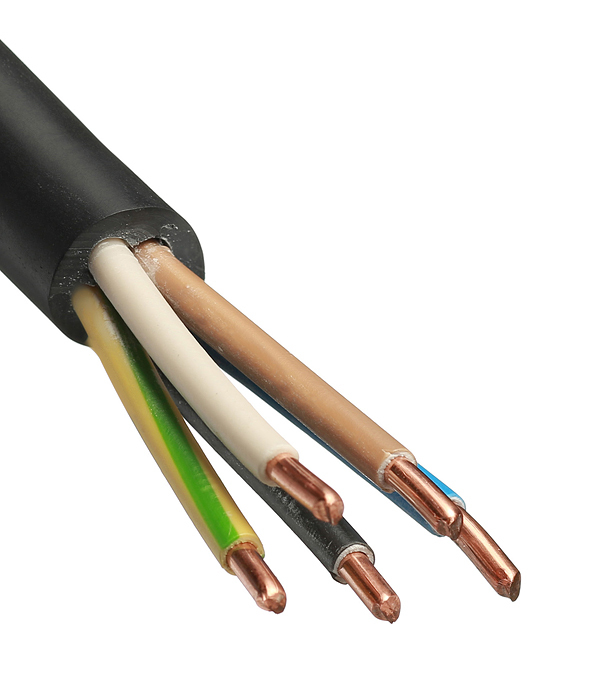

Кабели ВВГ с круглым и секторным расположением жил	Кабели, имеющие обычную круглую форму, обозначаются символом «к». Проводники с сегментным расположением жил имеют обозначение «с».

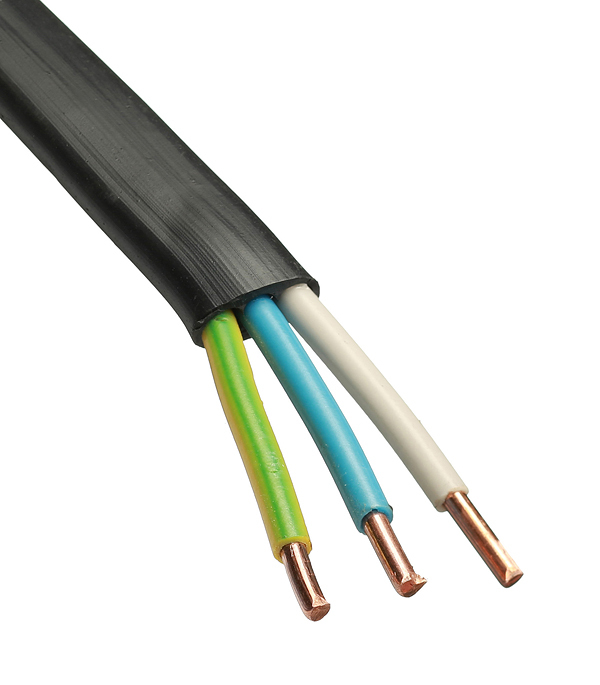

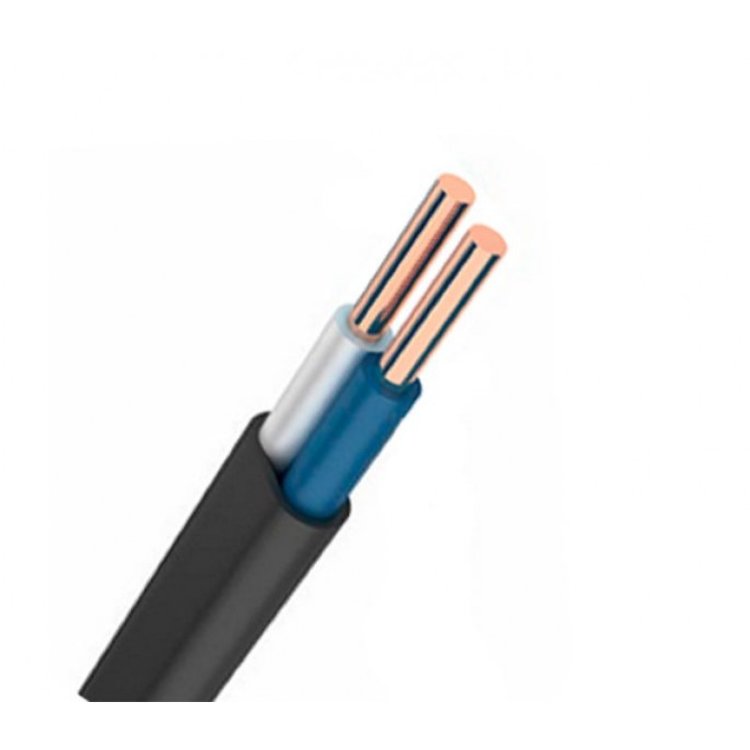

Плоский кабель ВВГнг	Но, как вы можете видеть на видео, существуют еще и плоские кабели ВВГ. Это когда все жилы уложены вдоль одной плоскости. Такая форма обычно используется для небольших по сечению кабелей.
Сечение кабелей ВВГ	Мы говорим и говорим о сечении, но так и не обозначили его номиналы. Для кабеля ВВГ номинальный ряд начинается с 1,5 мм2 и до 50 мм2. При этом, иногда можно встретить изделия с номиналом до 400 мм2, но такие кабели обычно выпускают по спецзаказу.
Номиналы сечений рабочих, нулевых и заземляющих жил кабеля ВВГ	И тут следует уточнить, что если номинал кабеля, допустим, 4 мм2, это не обозначает, что все жилы имеют данное сечение. В качестве примера давайте возьмем пятижильный проводник данного сечения. Согласно нормам ПУЭ, нулевой проводник и проводник заземления могут иметь меньшее сечение, из-за чего цена на кабель может быть ниже. И в нашем случае, они могут быть 2,5 мм2 каждый.

Обратите внимание! Это в нашем случае, нулевая жила, и жила заземления, имеют одинаковое сечение. Но это не правило. Как вы можете видеть на фото, нулевая жила может быть на порядок ниже номинального сечения, а жила заземления еще на один порядок меньше.

• Но что это мы о жилах да о жилах. Не маловажной частью кабеля является и изоляция. И здесь все зависит от номинального сечения и номинального напряжения для работы, под которую предназначен кабель.

Толщина изоляции кабеля ВВГ

• Так, для напряжения до 660В номинальная толщина изоляции у провода сечением в 16 мм2 составит 0,9 мм. А для такого же по сечению провода, но для напряжения до 2,5кВ, она составит 1 мм. При этом нормируется не только номинальная, но и минимальная толщина, что допускает некоторое отклонение.
• Как мы помним из расшифровки, провод ВВГ имеет еще и второй слой изоляции. Он зависит от номинального напряжения и диаметра под оболочкой. Так, для нашего трехжильного кабеля в 16 мм2, номинальная толщина оболочки составит 1,7 мм.

Характеристики кабеля ВВГ

Ну вот, с устройством кабеля разобрались. Теперь давайте рассмотрим его основные характеристики. Их условно можно разделить на механические и электрические.

Сопротивление жил кабеля ВВГ

Начнем с последних:

• В первую очередь, для любого проводника нам важна его проводимость. Чем выше сечение, тем выше проводимость. Измеряется данная величина как сопротивление проводника на 1 км его длины. Так для проводника с сечением в 1,5 мм2 сопротивление будет равняться 12 Ом. А для проводника в 50 мм2 оно будет равно 0,39Ом.

Обратите внимание! Сопротивление проводника и сопротивление изоляции кабеля вычисляются при температуре в 20⁰С. Если измерения производятся при другой температуре, то в последствии оно должно быть приведено к температуре в 20⁰С. Ведь чем ниже температура, тем выше проводимость проводника.

• Раз уж мы упомянули, то давайте сразу определимся и с сопротивлением изоляции кабеля. Как говорит инструкция, на километр длины она должна составлять не менее 7 – 12МОм.

Сопротивление изоляции кабеля ВВГ

• Но при приемке кабелей в эксплуатацию, они все равно должны подвергаться электрическим испытаниям. Так, кабель для напряжения до 660В должен 10 минут выдерживать напряжение в 3кВ. Если провод предназначен для напряжения до 1кВ, то должен выдерживать 3,5кВ. Ну а изделия до 3кВ должны 10 минут выдерживать 9,5кВ.
• Теперь, что касается механических характеристик. Одной из основных является возможность изгибания кабеля. Согласно ГОСТ, здесь все зависит от типа проводника. Так, кабели с многожильными проводниками можно изгибать с радиусом не менее 7,5 диаметра кабеля. А для однопроволочных изделий этот норматив составляет 10 диаметров.

Характеристики кабеля ВВГ

• Следующей важной характеристикой, являются номинальные температуры кабеля. Они составляют от -50⁰С до +50⁰С. Но если вы собрались монтировать данный тип проводника своими руками, то при температуре ниже -15⁰С этого делать не стоит. Ведь кабель становится очень хрупким. В этом случае, его следует предварительно прогреть. Сделать это можно путем подключения к проводникам нагрузки.
• Что касается гарантийного срока эксплуатации, то согласно ГОСТ он составляет 5лет. При этом, гарантийный срок распространяется только на изделия с момента изготовления которых прошло не более 6 месяцев. Вообще же срок службы проводов ВВГ принято считать равным 30 лет.

Вывод

Провод ПУНП и ВВГнг имеют немало общего. Но в первом случае, это провод, а во втором кабель. При этом ПУНП изготавливается по техническим условиям, а ВВГ соответствует ГОСТу. Часто это становится решающим фактором в пользу второго.

Кроме того, ПУНП не предназначен для работы под напряжением выше 1кВ, а кабель ВВГ соответствующей марки на это способен. Исходя из всего этого, кабель ВВГ имеет определенные преимущества перед ПУНП. Но это не касается механических характеристик, в которых более гибкий провод смотрится однозначно более предпочтительно.

Об эксплуатационных характеристиках кабеля ВВГ 3х1,5

Силовой кабель ВВГ 3х1,5 из меди используется во многих ситуациях, когда необходимо организовать электрическую сеть.

Назначение кабелей ВВГ — передача и распределение электроэнергии в стационарных установках, прокладка сети в различных условиях, включая монтаж на поверхностях сложной формы. Технические характеристики изделий позволяют использовать их при температурах до 70 градусов Цельсия и влажности до 98 процентов. Производство всех марок ВВГ кабеля регулируется государственным стандартом ГОСТ 16442-80.

Содержание

1. Виды ВВГ 3х1,5
2. Отличительные черты
3. Расшифровка аббревиатуры
4. Применение ВВГ
5. Конструкция кабеля
6. Состав ВВГ на видео
7. Характеристики ВВГ
8. Технические характристики ВВГ 0,66 кВ
   1. Длина кабеля в барабане
9. Технические характеристики ВВГ 1 кВ
   1. Длина кабеля ВВГ 1 кВ в барабане
10. Технические характеристики ВВГнг 3х1,5
11. Таблица допустимых нагрузок
12. Вес ВВГ
13. Отличие ВВГ и ВВГнг (видео)
14. Способы монтажа
    1. Открытая прокладка
    2. Скрытая прокладка
    3. Размещение ВВГ под землей
15. Сечения кабеля
16. Подбор ВВГ
17. Как определить сечение?
18. Производители ВВГ

Виды кабеля ВВГ 3х1,5

Кабель ВВГ 3х1,5 производится в различных изоляционных материалах, каждый из которых непосредственно влияет на особенности использования и технические характеристики:

• ВВГ 3х1,5 – стандартный провод с ПВХ изоляцией, неустойчивый к горению.
• ВВГнг 3х1,5 – отличается от предыдущего тем, что внешняя изолирующая оболочка данного провода выполнена из материала с добавлением галогеновых элементов, предотвращающих горение (нг – негорючий).
• ВВГнг ls 3х1,5 – для производства кабелей этого типа используется безгалогеновый поливинилхлорид, препятствующий распространению дыма.
• ВВГнг -frls 3х1,5 – разработан для использования в условиях высокой вероятности возгорания.
• ВВГнг hf 3х1,5 – кабель с поливинилхлоридной наружной изоляцией, выполненной из материала, не распространяющего горение (при групповой прокладке) и не выделяющего опасных газообразных веществ при возгорании.
• ВВГнг-frhf 3х1,5 – негорючий кабель из ПВХ, не распространяющего горение при групповой прокладке и не выделяющего вредных газов и дыма при возгорании.

Безгалогеновый поливинилхлорид, используемый для производства проводов ВВГнг ls и ВВГнг-frls, является огнестойким материалом. Он имеет такие же изоляционные характеристики, как стандартный ПВХ, но при этом слабо подвержен горению, практически не распространяет его и выделяет минимальное количество дыма.

Отличительные черты кабеля ВВГ 3х1,5

Главное направление, где используется данный кабель, – снабжение электрической энергией различные классы потребителей, включая объекты и здания. Помещение, где должен проводиться электромонтаж может быть, как открытого, так и закрытого типа. Высокий уровень пожаробезопасности позволил кабельному изделию достаточно широко распространиться.

В чем заключается отличие кабеля ВВГ 3×1,5 от провода ВВГнг 3х1,5?

При одиночной укладке электротехнических токопроводящих изделий не происходит их возгорания. При совместной укладке ВВГнг с другими проводами, с целью предотвратить горение кабеля, он обрабатывается специальным антивоспламенительным раствором. Об этом свидетельствует обозначение «НГ». Для базового же кабеля ВВГ предусмотрена обычная поливинилхлоридная изоляция, потому для него не характерно наличие самозатухающих и огнезащитных свойств.

Расшифровка кабеля ВВГ 3х1,5 (ВВГнг 3х1,5 и ВВГнг(А) 3х1,5 и других)

Его маркировка говорит о наличии материала изоляции поливинилхлорида для трех медных токопроводящих жил и об общей оболочке из него же. Также речь идет об отсутствии дополнительного защитного покрова.

• В – ПВХ-пластикат в качестве изоляционного материала.
• В – оболочка из ПВХ-пластиката.
• Г – нет защитной бронированной оболочки.
• нг – изоляция с повышенным уровнем пожаробезопасности.
• (А) – при укладке группой не возгораются, индекс означает «не распространяющий горение по категории А».
• 3 – число жил.
• 1,5 – сечение жил, мм2. Означает поперечное сечение медной жилы, причем именно это значение является наиболее популярным, но есть и другие, вплоть до 240 квадратных миллиметров.
• ls – означает Low Smoke, препятствует распространению дыма.
• fr – означает Fire Resistance, наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами
• hf – отсутствие галогенов
• frls – аббревиатура означает Fire Resistance Low Smoke и говорит о том, что при возгорании провод выделяет минимальное количество газа и дыма, а также не распространяет огонь при групповой прокладке.
• frhf – кабельные изделия огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении;

Дополнительно в обозначении возможны следующие индексы:

• «ок», «ож» – однопроволочная (монолитная) конструкция;
• «мк», «мж» – многопроволочная конструкция.
• 0,66 – рабочее напряжение, кВ.
• 1,0 – рабочее напряжение, кВ.

Где применяется?

Силовой кабель ВВГ 3х1,5 мм2 позволяет передавать и распространять электроэнергию в стационарных агрегатах под напряжением до 1 кВ промышленной частоты. Нагрузка по току составляет не более 27 А.

С помощью данного проводника прокладываются линии, где разность уровней высот не ограничена, включая вертикальные виды трасс.

Проводник ВВГ находит применение в домах, квартирах, офисах, цехах – в электрических системах на переменном напряжении при заземленном или изолированном режиме заземления нейтрали. При однофазном замыкании (ОЗЗ) на землю длительность работы составляет менее 8 часов. Суммарная длительность эксплуатации при ОЗЗ не больше 125 часов в течение года. Допускается укладка группой (в виде пучков) в открытых объектах (эстакадах, галереях). По последним требованиям пожаробезопасности не рекомендуется прокладывать ВВГ на закрытых объектах.

Составные части проводника ВВГ 3х1,5

1. Токоведущая жила выполнена из меди. Одно- или многопроволочное исполнение. Имеет круглую форму жил. Согласно ГОСТу 22483 имеет класс I или II.
2. ПВХ-пластикат — изолирующий материал. Изоляция каждой жилы имеет свое цветовое обозначение. Для нулевой жилы применяется голубой цвет. Заземляющие жилы выполнены жёлто-зелёным цветом. Толщина изоляции определяется сечением проводника.
3. Скручивание. Выполняется для многожильного изолированного проводника. Сечение жил ВВГнг(А) 3×1,5 с двухжильным исполнением одинаковое. Для трехжильных и более проводников рабочие жилы имеют одно сечение, кроме заземляющих или нулевых жил с меньшим сечением.
4. Внешняя оболочка из ПВХ-пластиката.

Видео о составе кабеля ВВГ

Характеристики кабеля ВВГ 3х1,5

• Максимальная нагрузка или подключаемая мощность на кабель ВВГ 3×1,5 при прокладке внутри помещения в однофазной сети 220 В достигает 4,1 кВт, для трехфазной сети 380 В этот показатель уже может быть равным 10,5 кВт (имеется в виду общая мощность всех подключаемых к сети приборов).
• Такой кабель способен выдерживать в течение 10 минут напряжение до 3,5 кВ при частоте 50 Гц.
• Сопротивление изоляции у ВВГ 3х1,5 при напряжении 1000 Вольт может достигать значений от 7 до 12 мОм/км.
• При коротком замыкании продолжительностью 4 секунды температура жил поднимается до значения 160 градусов Цельсия.
• Во время прокладки сети допускается радиус изгиба кабеля, равный не менее 7,5 диаметров.
• Минимальный срок работы такого изделия составляет 20 лет, а гарантийный — 60 месяцев.

Технические данные кабеля ВВГ 3х1.5 — 0,66 кВ

• теоретический вес 1 км: 99,00кг
• диаметр поперечного сечения: 8,0мм
• минимальный радиус изгиба: ож*: 80мм; мп*: 60мм
• номинальная толщина изоляции жил: 0,6мм
• эл. сопротивление изоляции на 1 км и 20оС: 12МОм
• допустимая токовая нагрузка: на воздухе: 21А; в земле: 28А
• допустимый ток короткого замыкания: 0,17кА

Длина кабеля при намотке на деревянные барабаны в зависимости от диаметра кабеля:

№ Барабана	6	8	10	12	14	16	17	18	20	22	25	26
Длина (м)	645	810	3140	—	—	—	—	—	—	—	—	—

Технические данные провода ВВГ 3х1.

5 — 1 кВ

• теоретический вес 1 км: 111,00кг
• диаметр поперечного сечения: 9,4мм
• минимальный радиус изгиба: ож*: 94мм; мп*: 70мм
• номинальная толщина изоляции жил: 0,8мм
• эл. сопротивление изоляции на 1 км и 20оС: 12МОм
• допустимая токовая нагрузка: на воздухе: 21А; в земле: 28А
• допустимый ток короткого замыкания: 0,17кА

№ Барабана	6	8	10	12	14	16	17	18	20	22	25	26
Длина (м)	410	520	2010	3096	—	—	—	—	—	—	—	—

Возможна намотка в бухты по 200 и 400 м.

Строительная длина: 450 м

Технические характеристики кабеля ВВГнг 3х1,5:

Тип климата	УХЛ
Категория помещения	I и V согласно ГОСТ 15150-69
Температурные пределы	±50˚С
Прокладка	при t<-15 должны проходить с предварительным нагревом
Наименьший радиус на изгиб проводника ВВГнг(А)	равен R=84.6 мм
При прокладке усилия растяжения	должны быть менее F=225 H
Групповая укладка кабеля ВВГнг(А)	не позволяет распространяться процессам горения
Рабочая температура на нагрев жил	составляет менее t=+70˚С
В режиме КЗ нагрев жил	должен быть менее t=+150˚С
По условию невозгорания предел на нагрев жилы	t=+350˚С
Расчетная удельная масса	0,14 кг/м
Внешний диаметр кабеля ВВГнг 3х1,5	составляет D=9,4 мм
Код ОКП	353371
Проводник имеет класс пожаробезопасности по ГОСТ Р 53315-2009	П1б. 8.2.5.4
Период эксплуатации	более 30 лет с момента выпуска изделия

Кабель ВВГнг 3х1,5 имеет следующие нагрузки по току:

Допускаемый ток ВВГнг 3х1,5 в период монтажа на воздушных трассах	I=21 A
Допускаемая величина тока в период монтажа в грунте	I=27 A
Допускаемая величина тока односекундного КЗ	I=170 A
Удельное сопротивление жилы	R=12,6 Ом/км

Габаритный вес и масса кабеля ВВГнг 3х1,5

Примерный вес кабеля ВВГнг 3х1,5 из расчета на 1 километр равен 140 кг.

Формы выпуска провода ВВГ

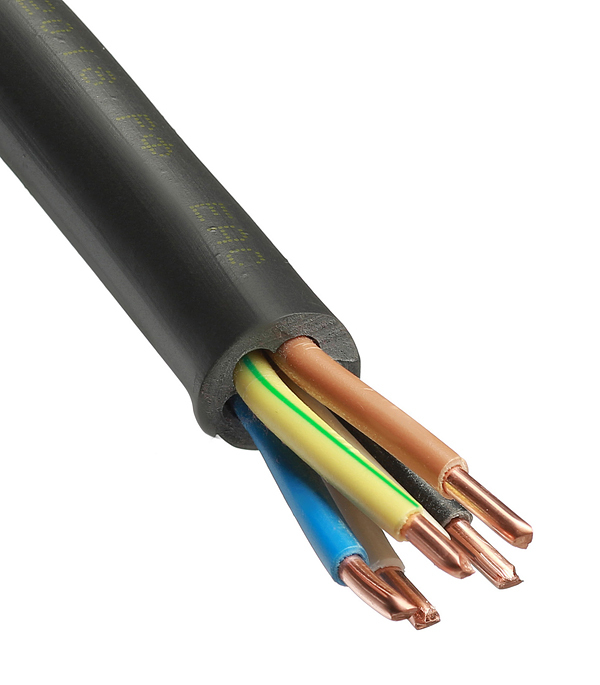

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным.

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

Видео: различие кабеля ВВГнг 3х1,5 ГОСТ от ВВГнг 3*1,5 ТУ

Монтаж провода ВВГ 3х1,5

Электромонтаж проводится в помещениях открытого и закрытого типов. При открытой укладке рекомендуют применять специализированные коробы и гофры. Прокладка в земле возможна при наличии у проводника бронированной защиты, позволяющая избежать воздействия механических усилий, приводящая к возникновению различных дефектов.

Открытый способ прокладки кабеля ВВГ

Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ

Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле

Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Сечения кабеля ВВГ в каталоге 77volt.

ru

ВВГ 3х1.5	ВВГ 3х150+1х70	ВВГ 3х2.5+1х1.5	ВВГ 3х35+1х16	ВВГ 3х6+1х4
ВВГ 3х10	ВВГ 3х16	ВВГ 3х240	ВВГ 3х4	ВВГ 3х70
ВВГ 3х10+1х6	ВВГ 3х16+1х10	ВВГ 3х240+1х120	ВВГ 3х4+1х2.5	ВВГ 3х70+1х25
ВВГ 3х120	ВВГ 3х185	ВВГ 3х25	ВВГ 3х50	ВВГ 3х95
ВВГ 3х120+1х70	ВВГ 3х185+1х95	ВВГ 3х25+1х16	ВВГ 3х50+1х25	ВВГ 3х95+1х50
ВВГ 3х150	ВВГ 3х2. 5	ВВГ 3х35	ВВГ 3х6

Подбор кабеля ВВГ по предельно допустимому току

При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.

Сечение жил	Длительно допустимы ток
	с двумя основными жилами	с тремя основными жилами	с четырьмя основными жилами
1,5 мм2	24 А	21 А	19 А
2,5 мм2	33 А	28 А	26 А
4 мм2	44 А	37 А	34 А
6 мм	56 А	49 А	45 А
10 мм	76 А	66 А	61 А
16 мм	101 А	87 А	81 А
25 мм	134 А	115 А	107 А
35 мм	208 А	177 А	165 А

Как определить сечение провода?

Во всех расчетах фигурирует сечение кабеля. По диаметру его определить проще, если применять формулы:

• S = πD²/4;
• D = √(4×S/π),

где π = 3,14.

В многожильном проводе сначала надо подсчитать количество проволочек (N). Затем измеряется диаметр (D) одной из них, после чего определяется площадь сечения:

S = N×D²/1,27.

Многожильные провода применяются там, где требуется гибкость. Более дешевые цельные проводники используются при стационарном монтаже.

Производители ВВГ

Теперь рассмотрим не менее важный вопрос: от какого завода изготовителя вам лучше выбрать силовой кабель ВВГ. Наиболее качественную продукцию по оптимальной цене выпускают следующие заводы России:

• Севкабель;
• Камкабель;
• Кольчугинский завод;
• Энергокабель;
• Псковкабель;
• Подольсккабель;
• Москабель.

Если вы сомневаетесь в заявленных и фактических характеристиках кабельной продукции от этих производителей, можно самостоятельно определить сечения проводов в магазине.

Купить кабель ВВГнг в нашем интернет-магазине

Кабели ВВГ — технические характеристики и цена

Кабели маркировки ВВГ целиком и заслуженно обеспечивают работу как бытовой техники, так и значительной части оборудования торговых предприятий, предприятий обслуживания, ведь в большинстве случаев такие объекты рассчитаны на потребление переменного тока напряжением до 1 кВ.

• Описание и техническая документация ↓
• Маркировка ↓
• Длительно-допустимый ток ВВГ ↓
• Условия хранения, масса и габариты ↓
• Температурный режим и условия эксплуатации ↓
• Область применения ↓
• Обзор производителей ↓
• Завод «Энергокабель» ↓
• ЗАО «Кабельный завод «Кавказкабель ТМ» ↓
• Производственное объединение ООО «Рыбинсккабель» ↓
• ОАО «ПОДОЛЬСККАБЕЛЬ» ↓
• ↓
• «Амурский кабельный завод» ↓

Сегодня, кабельная продукция марки ВВГ используется как для прокладки наружных, так и скрытых линий электросетей внутри помещений, но при этом, чаще всего при выборе данного вида проводника, потребители обращают на один параметр – сечение токопроводящей жилы, не упуская другие характеристики кабеля.

Технические характеристики кабеля ВВГ:

1. Номинальное напряжение, выдерживаемое кабелем – 660 В, 1000 В.
2. Температурный диапазон эксплуатации от – 50 до 50 градусов Цельсия.
3. Относительная влажность воздуха 98% при + 35 градусах Цельсия.
4. Минимально допустимая температура укладки без предварительного прогрева строительной длины -15 градусов Цельсия.
5. В режиме перегрузки температура токопроводящих медных жил может составлять – 95 градусов Цельсия.
6. Предельная длительная температура жил провода 70 градусов Цельсия.
7. При коротком замыкании температура токопроводящих жил может повыситься до – 350 градусов Цельсия, при этом изоляция не будет обугливаться и возгорание не произойдет.
8. Наибольшая температура нагрева нитей во время короткого замыкания 160 градусов Цельсия, 140 градусов для кабеля с жилами площадью сечения более 300 кв. мм.
9. Наименьший допустимый радиус изгиба проводника при прокладке в нормальных температурных условиях – 10 диаметров его поперечного сечения.
10. Нормативный срок эксплуатации – 30 лет.

Описание и техническая документация

Основным документом, определяющим технические параметры и условия производства кабельной и проводниковой продукции подобного класса, является российский стандарт 2010 года ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией..». Данный норматив содержит все общие требования к изделиям такого типа, а именно, на проводниковую кабельную продукцию, применяемую для напряжения 0,66; 1,0 и 3 кВ.

Этот государственный стандарт нормирует и единую систему маркировки данного вида кабельной продукции. Особо следует отметить, что технические условия ТУ заводов производителей кабельно-проводниковой продукции разрабатываются уже на основании данного ГОСТ. Кроме этого, любая выпускаемая предприятиями продукция подлежит обязательной сертификации, это еще одно из требований данного ГОСТ.

Одним из главных параметров силовых питающих кабелей согласно ГОСТ 53769 – 2010 является степень его пожарной безопасности, а именно, условия прокладки, температурного режима эксплуатации, необходимые меры пожарной защиты.

Маркировка

Маркировка или буквенный шифр – аббревиатура, нанесенная на провод, позволяет узнать точную и достоверную информацию о проводнике соответствующую не только техническим условиям ТУ производителя провода, но и соответствие государственному стандарту – ГОСТ.

Буквенное обозначение маркировки содержит несколько букв и цифр, каждая из которых обозначает определенное свойство провода.

Общепринятым является следующая расшифровка кода:

1. Наличие в аббревиатуре начальной буквы «А» означает материал жил провода из алюминия, отсутствие буквы «А» говорит о том, что все токопроводящие жилы сделаны из меди.
2. Следующая буква в кодировке обозначает материал изоляционного покрытия непосредственно токопроводящей жилы провода:

   • «П» – полимерная изоляция;
   • «Пв» – изоляция из полиэтилена;
   • «В» – поливинилхлоридная изоляция жил;
3. Третья буква говорит о наружной изоляции проводника:

   • «В» – поливинилхлоридная наружная изоляция;
   • «Шв» – кабель имеет защитный шланг;
   • «Шп» – материал шланга наружной оболочки полиэтилен;
   • «П» – полимерная наружная оболочка;
4. Четвертый знак обозначает наличие бронированной оплетки:

   • «Б» – кабель бронированный, имеет защитную бронированную оплетку;
   • «Г» – обозначение отсутствие брони в проводнике, кабель – «голый»;
5. Пятый знак в коде говорит о степени и свойствах продукта относительно возможности противостояния пожару и распространению горения – то есть пожарной безопасности продукта:
   • отсутствие знака говорит о материале, не поддерживающем горение;
   • «нг» – по пожарным свойствам возможна прокладка провода в групповых магистралях и колодцах;
   • «нг-ls» – продукт при горении выделяет небольшое количество дыма и газа, не распространяет горение в групповых прокладках;
   • «нг-hf» – свойствам изоляции добавлено отсутствие выделения коррозионно-активных газов;
   • «нг-frhf» – кабель не горит, не тлеет, имеет свойство самозатухания, не выделяет коррозионно-активные газы;

Далее, за буквенным кодом идут цифровые обозначения – показывающее количество жил и их сечение. В первой группе цифр может быть и буквенные обозначения, указывающие на форму и вид проводников:

• «О» – говорит о однопроволочной жиле;
• «М» – указывает на многопроволочные жилы;
• «С» – жилы кабеля имеют вид секторов;
•  «К» – указывают на то, что все жилы имеют круглое сечение;

Кабели ВВГ имеют все жилы одинакового сечения, различия могут быть по конфигурации формы поперечного сечения – круглая форма сечения не маркируется, а вот плоский провод имеет индекс «П» добавочно после основной маркировки – ВВГ-П.

Следующими обозначениями идут указания на наличие в кабеле проводника предназначенного для заземления, при этом, если само сечение заземляющей жилы меньше чем основных токопроводящих, то через «+» указывается его сечение в квадратных миллиметрах, а в скобках «N» или «PE». И далее, номинальное напряжение в кВ.

Таким образом, расшифровка маркировки кабеля ВВГ 3*50 мс +1*25 (N) -0,66 ТУ означает, что это медный провод в поливинилхлоридной изоляционной оболочке жил и ПВХ – оболочке, небронированный, с тремя многопроволочными жилами секторного сечения 50 кв. мм, провод имеет дополнительную жилу заземления меньшего сечения в 25 кв.мм. Напряжение, выдерживаемое кабелем 660 В.

На профессиональном сленге энергетиков, ВВГ – это кабель, В – винил, В- винил, Г – голый.

Длительно-допустимый ток ВВГ

Расчет токовых нагрузок на проводники типа ВВГ берется из расчета при переменном напряжении 660 в и 1000 в, и при применении в сетях с постоянным током для напряжения 1500 в и 2400 в соответственно.

Допустимый длительный ток А для проводов с поливинилхлоридной изоляцией зависит от того в каком исполнении выполнен провод – 2, 3, 4 или 5-жильного, и как предусмотрена прокладка кабеля:

Сечение токопроводящей жилы, мм2	Для проводов, проложенных
	открыто	в одной трубе
		двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
0,5	11	–	–	–	–	–
0,75	15	–	–	–	–	–
1	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4	41	38	35	30	32	27
6	50	46	42	40	40	34
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250

Условия хранения, масса и габариты

Условия хранения провода ВВГ соответствуют условиям кабельной продукции:

1. Готовая продукция хранится в закрытых помещениях, исключающих прямые солнечные лучи.
2. Помещение должно быть проветриваемым, температура и влажность должны соответствовать для складских помещений.
3. Хранение производится в заводской упаковке, или мерных отрезках по 50, 100 метров, барабаны с большими длинами должны сберегаться в отдельном месте.

Масса и габариты проводов ВВГ зависят от сечения и числа токопроводящих жил. Основные параметры приведены в таблице:

Число жил ВВГ, мм2	Число жил ВВГнг, мм2	Диаметр, мм	Масса кг/км
1х1,5	1х1,5	5,0	39,0
1х2,5	1х2,5	5,4	50,0
1х4	1х4	6,0	70,0
1х6	1х6	6,5	91,0
1х10	1х10	7,8	140,0
1х16	1х16	9,9	224,0
1х25	1х25	11,0	321,0
1х35	1х35	12,0	418,0
1х50	1х50	13,5	550,0
1х70	1х70	15,2	765
1х95	1х95	17,3	1028
1х120	1х120	19,2	1279
1х150	1х150	22,2	1595
1х185	1х185	24,7	1993
1х240	1х240	27,7	2573
1х300	1х300	31,0	3218
2х1,5	2х1,5	7,1	60,0
2х2,5	2х2,5	7,9	81,0
2х4	2х4	9,8	136,0
2х6	2х6	10,8	178,0
2х10	2х10	13,2	272,0
3х1,5	3х1,5	7,5	89,0
3х2,5	3х2,5	8,9	121,0
3х4	3х4	10,3	174,0
3х6	3х6	11,4	236,0
3х10	3х10	14,0	373,0
3х16	3х16	15,8	564,0
3х25	3х25	19,5	876,0
3х35	3х35	21,6	1159,0
3х50	3х50	25,2	1556,0
4х1,5	4х1,5	8,1	106,0
4х2,5	4х2,5	9,6	160,0
4х4	4х4	11,2	233,0
4х6	4х6	12,4	316,0
4х10	4х10	15,3	499,0
4х16	4х16	17,4	731,0
4х25	4х25	21,5	1138,0
4х35	4х35	24,3	1534,0
4х50	4х50	27,8	2045,0
5х1,5	5х1,5	9,4	139,0
5х2,5	5х2,5	10,4	192,0
5х4	5х4	12,3	288,0
5х6	5х6	13,6	393,0
5х10	5х10	16,8	624,0
5х16	5х16	19,5	939,0
5х25	5х25	24,1	1456,0
5х35	5х35	27,5	1965,0

Температурный режим и условия эксплуатации

Технические характеристики эксплуатации данного вида проводов зависят от многих факторов, в том числе и от температуры и условий эксплуатации кабелей:

1. Согласно нормативной документации, оптимальным режимом работы кабеля является температура, при которой жилы нагреваются не более чем до +50 градусов, а кратковременная повышенная температура проводников до +70 градусов не влечет за собой уменьшения эксплуатационных качеств.
2. Температура нагрева кабеля во время испытания его характеристик «на отказ», позволяет констатировать, что все нити должны выдерживать короткое замыкание длительностью непрерывно до 4 секунд, а нагрев непосредственно жил при этом может достигать +160 градусов Цельсия.
3. Кроме этого, кабели испытываются и при введении чрезвычайного режима, во время которого работа под нагрузкой в течение 8 часов за непрерывный промежуток 24 часа или 1000 часов за весь срок службы жила может нагреваться до 80 градусов Цельсия.
4. Результаты термических испытаний показывают, что ПВХ внешнее покрытие и внутренняя изоляционная оболочка токопроводящих жил не теряет формы при повышении температуры до 80 градусов.
5. Разрушение наружной оболочки и внутренней изоляции не должно происходить при скачке температуры до 150 градусов на протяжении 60 минут.
6. Нормальными температурными параметрами работы этого вида проводника являются температура воздуха от -50 до +50 градусов Цельсия.
7. Влажность окружающего воздуха при этом может достигать 98%, при температуре 35 градусов.

Область применения

Основной областью применения является прокладка кабеля по твердым негорючим основаниям, исключающим механические деформации проводов – бетон, кирпич, гипсовые панели и прочие строительные материалы.

Не исключается монтаж по воздушной линии с использованием тросов или иных вариантов подвеса. При этом, линия должна обеспечивать надежность прокладки и исключения механического воздействия на линию – например растяжение или провисание как под собственным весом, так и под действием внешних факторов.

Не рекомендуется прокладка кабельной линии из провода ВВГ в земле без дополнительной защиты в виде труб, металлорукавов, кабельной канализации.

Скрытая прокладка применяется в жилых и офисных помещениях. При этом, прокладка осуществляется в пустотах, кабельных каналах и шахтах. Борозды с проводом заделываются штукатуркой и шпаклюются.

На основаниях из горючих материалов прокладка рекомендуется в защитных рукавах и коробах, исключающих механическое повреждение проводки.

Обзор производителей

Завод «Энергокабель»

Из города Электроугли, производит продукцию различного назначения, в том числе и силовые кабели типа ВВГ. Основанное в 2000 году производство позволяет на самом современном уровне выпускать продукцию отличного качества. Основное направление – силовые, негорючие, имеющие изоляцию и внешнюю оболочку из полимерных композитов кабели, рассчитанные на напряжение 0,66 и 1 кВ.

Цена на кабели ВВГ:

• марка 2х1.5(П) – 11,24 руб;
• марка 2х2.5(П) – 18,44 руб;
• марка 2х4.0(П) – 28,72 руб;
• марка 2х6.0 – 41,97 руб;

ЗАО «Кабельный завод «Кавказкабель ТМ»

С 2004 года является продолжателем традиций торговой марки «Кавказкабель», выпускающей продукцию с 1958 года. Основные образцы продукции провода и силовые кабели для различных направление использования – силовые, корабельные, для насосов и сигнализации.

Производственное объединение ООО «Рыбинсккабель»

Город Рыбинск. С момента основания завода – 1949 года выпускает весь ассортимент кабельной продукции и проводов для электротехнической промышленности. Но основное направление – это провода для различных электрических машин и приборов. Стоит отметить, что данное предприятие представляет наибольшую палитру продукции марки ВВГ, как в наименованиях, так и размерных длинах.

Цены на трехжильные проводники:

• 3х1.5(П/кр) – 16,76-16,97 руб;
• 3х2.5(П/кр) – 27,57-28,02 руб;
• 3х4.0(П/кр) – 42,82-43,56 руб;
• 3х6.0(П/кр) – 62,70-63,92 руб;

ОАО «ПОДОЛЬСККАБЕЛЬ»

Лидер предприятий кабельной промышленности в Московской области. Завод занимает первое место среди предприятий машиностроения московского региона. «Подольсккабель» – предприятие, динамично развивающее свое производство на основе внедрения новых высокотехнологичных производств.

Четырехжильные провода реализуются в ценах:

• 4х1.5 – 22,34 руб ;
• 4х2.5 – 37,05 руб;
• 4х4.0 – 58,26 руб;
• 4х6.0 – 85,41 руб;
• 4х6.0 – 85,41 руб;
• 4х10.0 – 159,03 руб;
• 4х16.0 – 255,43 руб;

«Амурский кабельный завод»

Это единственный завод, выпускающий кабельно-проводниковую продукцию на Дальнем Востоке, основное направление выпуск высокотехнологичных силовых кабелей для различных отраслей промышленности как в России, так и за ее пределами. Всего в арсенале завода около 8000 макроразмеров, при этом все производимые товары сертифицированы как для отечественного рынка, так и для поставок за рубеж.

Многожильные провода ВВГ в 5-жильном исполнении:

• 5х1.5 – 27,75 руб ;
• 5х2.5 – 47,39 руб ;
• 5х4.0 – 72,40 руб ;
• 5х6.0 – 106,27 руб ;
• 5х10.0 – 198,94 руб ;
• ввг 5х16.0 – 318,10 руб ;

Статья была полезна?

0,00 (оценок: 0)

ВВГ 4х4 — все технические характеристики силового медного кабеля

Кабели ВВГ других конструкций смотрите здесь!

Кабель марки ВВГ 4х4 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.

Характеристики кабеля ВВГ 4х4
по ГОСТ 31996-2012

Кабель ВВГ 4х4 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:

• напряжение сети не более 1000 В;
• частота сети не более 50 Гц.

Расшифровка обозначения кабеля ВВГ 4х4

• В — «винил», изоляция выполнена из пластиката поливинилхлорида;
• В — «винил», оболочка выполнена из пластиката поливинилхлорида;
• Г — «голый», в кабеле отсутствует броня;
• П (при наличии) — плоская конструкция кабеля;
• 4 — количество жил;
• 4 — площадь сечение одной медной жилы, мм².

Основные технические характеристики кабеля ВВГ 4х4

Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.

Наименование характеристики	Ед. изм.	Значение
ГОСТ	—	ГОСТ 31996-2012
Класс жилы по ГОСТ 22483-2012	—	1
Код ОКП	—	35 2122; 35 3371
Класс пожарной опасности	—	О1.8.2.5.4
Диапазон температур эксплуатации	°С	от -50 до 50
Минимальная температура монтажа	°С	-15
Продолжительность эксплуатации	лет	30
Напряжение сети	В	до 1000
Частота переменного тока в сети	Гц	50 Гц
Допустимое растягивающее усилие	Н	480
Максимально допустимая температура нагрева жил при КЗ	°С	160
Продолжительность короткого замыкания, не более	с	5
Расчетная масса (вес) кабеля, 0,66 кВ	кг/км	292
Расчетная масса (вес) одного метра кабеля, 0,66 кВ	кг/м	292/1000
Расчетная масса (вес) кабеля, 1 кВ	кг/км	331
Расчетная масса (вес) одного метра кабеля, 1 кВ	кг/м	331/1000
Допустимый радиус изгиба	мм	139
Допустимая токовая нагрузка при прокладке на воздухе	А	36
Допустимая токовая нагрузка при прокладке в земле	А	47
Допустимый ток односекундного короткого замыкания	А	0. 43
Объем горючей массы	л/км	188
Сопротивление изоляции жил	МОм/км	10
Толщина изоляции жил, 1 кВ	мм	1
Толщина изоляции жил, 0,66 кВ	мм	0.7
Масса цветного металла	г/м	142.4
Максимальная мощность при прокладке в воздухе, 220 В	кВт	10.56
Максимальная мощность при прокладке в земле, 220 В	кВт	13.79
Максимальная мощность при прокладке в воздухе, 380 В	кВт	23.69
Максимальная мощность при прокладке в земле, 380 В	кВт	30.93
Температура нагрева жил по условию невозгорания	°С	350
Длительно допустимая температура нагрева жил	°С	70
Допустимая температура в режиме перегрузки	°С	90
Электрическое сопротивление жилы	Ом/км	4. 61

Мнение эксперта

Главный редактор LinijaOpory

Александр Новиков — основной автор и вдохновитель нашего сайта. Автор схем и чертежей.

Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики кабеля на заводе-изготовителе!

Конструктивные особенности ВВГ 4х4

В представленной ниже таблице отражены особенности конструкции кабеля.

Наименование характеристики	Ед. изм.	Значение
Количество жил	шт.	4
Максимальный диаметр жилы	мм	2.4
Наружный диаметр кабеля, 0,66кВ	мм	12.6
Наружный диаметр кабеля, 1 кВ	мм	13.9
Максимальный вес	кг/м	0.331
Материал жилы	—	Медь
Материал изоляции	—	ПВХ
Материал оболочки	—	ПВХ
Тип конструкции жилы	—	ок

Варианты конструкции жил:

• ок — однопроволочная жила;
• мк — многопроволочная жила.

Скачать чертеж кабеля ВВГ 4х4 в формате DWG (Autocad)

Если вы хотите скачать чертеж сечения и проекции кабеля ВВГ 4х4 в редактируемом формате программы Autocad, напишите нам!

ВВГнг(А)-LS (ВВГнг(А)-LS) – российский аналог NYY Огнестойкий Малодымный

Описание В заказ

ОБЛАСТЬ ПРИМЕНЕНИЯ И НАЗНАЧЕНИЕ

Кабели предназначены для передачи и распределения электрической энергии в стационарных электроустановках переменного напряжения 0,66 и 1 кВ частотой 50 Гц.

Кабели применяются при групповой прокладке, не распространяют горение по категории А.

Кабели предназначены для использования в кабельных сооружениях и помещениях.

Для изготовления кабелей используются гидроизоляционные материалы. Они позволяют кабелям быть устойчивыми к продольному проникновению воды и эксплуатации кабелей во влажных условиях. В этом случае в обозначении кабеля присутствует буква «g». Ф.э. ВБШвгнг(А)-LS .

Класс пожарной опасности кабелей по ГОСТ 31565-2012 П1б. 8.2.2.2.

КОНСТРУКЦИЯ

Токопроводящая жила

Жила медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

Изоляция

ПВХ-пластикат пониженной горючести (цветовая маркировка жилы).

Жилы

Изолированные жилы 2-, 3-, 4-, 5- и 6-жильных кабелей скручены в жилу.

Тросы с буквой «г» скручены с водозащитными элементами.

Оболочка внутренняя

ПВХ-пластикат пониженной горючести.

Оболочка или оболочка кабеля

ПВХ-пластикат пониженной горючести

Популярные размеры кабелей:

ВВГнг(А)-LS 4х70мс(Н)-1
ВВГнг(А)-LS 4х95мс(Н)-1
ВВГнг(А)-LS 4х120мс(Н)-1
ВВГнг( А)-ЛС 4х150мс(Н)-1
ВВГнг(А)-ЛС 5х70мс(Н,ПЭ)-1
ВВГнг(А)-ЛС 5х95мс(Н,ПЭ)-1
ВВГнг(А)-ЛС 5х120мс(Н) ,ПЭ)-1
ВВГнг(А)-LS 5х150мс(Н,ПЭ)-1
ВВГнг(А)-LS 5х240мс(Н,ПЭ)-1

Количество жил, номинальное сечение ( мм2), конструкция, напряжение (кВ)	Расчетный диаметр кабеля, мм	Расчетная масса кабеля, кг/км
ВВГнг(А)-LS 1х1,5ок-0,66	5,3	46,1
ВВГнг(А)-LS 1х2,5ок-0,66	5,6	58,1
ВВГнг(А)-LS 1х4ок-0,66	6,3	79,2
ВВГнг(А)-LS 1х6ок-0,66	6,8	101,1
ВВГнг(А)-LS 1х10ок-0,66	8,0	151,8
ВВГнг(А)-LS 1х16ок-0,66	9,1	216,5
ВВГнг(А)-LS 1х25ок-0,66	10,6	319,5
ВВГнг(А)-LS 1х35ок-0,66	11,6	414,7
ВВГнг(А)-LS 1х50ок-0,66	13,1	545,3
ВВГнг(А)-LS 2х1,5ок (Н)-0,66	8,9	125,4
ВВГнг(А)-LS 2х2,5ок (Н)-0,66	9,7	156,9
ВВГнг(А)-LS 2х4ок (Н)-0,66	11,0	213,3
ВВГнг(А)-LS 2х6ок (Н)-0,66	12,0	269,5
ВВГнг(А)-LS 2х10ок (Н)-0,66	14,4	406,0
ВВГнг(А)-LS 2х16ок (Н)-0,66	16,2	556,9
ВВГнг(А)-LS 2х25ок (Н)-0,66	21,3	971,9
ВВГнг(А)-LS 2х35ок (Н)-0,66	23,6	1252,8
ВВГнг(А)-LS 2х50ок (Н)-0,66	26,6	1622,5
ВВГнг(А)-LS 3х1,5ок (Н,ПЭ)-0,66	9,3	144,9
ВВГнг(А)-LS 3х2,5ок (Н,ПЭ)-0,66	10,1	185,3
ВВГнг(А)-LS 3х4ок (Н,ПЭ)-0,66	11,6	256,6
ВВГнг(А)-LS 3х6ок (Н,ПЭ)-0,66	12,6	330,0
ВВГнг(А)-LS 3х10ок (Н,ПЭ)-0,66	15,2	504,8
ВВГнг(А)-LS 3х16ок (Н,ПЭ)-0,66	17,1	705,4
ВВГнг(А)-LS 3х25ок (Н,ПЭ)-0,66	22,5	1206,4
ВВГнг(А)-LS 3х35ок (Н,ПЭ)-0,66	25,0	1569,4
ВВГнг(А)-LS 3х50ок (Н,ПЭ)-0,66	28,1	2047,3
ВВГнг(А)-LS 4х1,5ок (Н)-0,66	10,0	170,5
ВВГнг(А)-LS 4х2,5ок (Н)-0,66	10,9	221,2
ВВГнг(А)-LS 4х4ок (Н)-0,66	12,5	310,2
ВВГнг(А)-LS 4х6ок (Н)-0,66	13,7	403,2
ВВГнг(А)-LS 4х10ок (Н)-0,66	16,6	628,5
ВВГнг(А)-LS 4х16ок (Н)-0,66	18,8	887,8
ВВГнг(А)-LS 4х25ок (Н)-0,66	24,9	1526,2
ВВГнг(А)-LS 4х35ок (Н)-0,66	27,3	1959,0
ВВГнг(А)-LS 4х50ок (Н)-0,66	30,8	2565,3
ВВГнг(А)-LS 5х1,5ок (Н,ПЭ)-0,66	10,8	201,9
ВВГнг(А)-LS 5х2,5ок (Н,ПЭ)-0,66	11,8	264,8
ВВГнг(А)-LS 5х4ок (Н,ПЭ)-0,66	13,6	375,4
ВВГнг(А)-LS 5х6ок (Н,ПЭ)-0,66	14,9	492,3
ВВГнг(А)-LS 5х10ок (Н,ПЭ)-0,66	18,2	763,7
ВВГнг(А)-LS 5х16ок (Н,ПЭ)-0,66	20,6	1082,2
ВВГнг(А)-LS 5х25ок (Н,ПЭ)-0,66	27,2	1845,0
ВВГнг(А)-LS 5х35ок (Н,ПЭ)-0,66	29,8	2383,4
ВВГнг(А)-LS 5х50ок (Н,ПЭ)-0,66	34,2	3168,5
ВВГнг(А)-LS 1х1,5ок-1	5,7	51,6
ВВГнг(А)-LS 1х2,5ок-1	6,0	63,9
ВВГнг(А)-LS 1х4ок-1	6,9	89,0
ВВГнг(А)-LS 1х6ок-1	7,4	111,7
ВВГнг(А)-LS 1х10ок-1	8,2	155,8
ВВГнг(А)-LS 1х16ок-1	9,3	221,0
ВВГнг(А)-LS 1х25ок-1	10,8	324,8
ВВГнг(А)-LS 1х35ок-1	11,8	420,4
ВВГнг(А)-LS 1х50ок-1	13,3	551,7
ВВГнг(А)-LS 2х1,5ок (Н)-1	9,7	144,2
ВВГнг(А)-LS 2х2,5ок (Н)-1	10,5	177,2
ВВГнг(А)-LS 2х4ок (Н)-1	12,2	248,3
ВВГнг(А)-LS 2х6ок(Н)-1	13,2	307,4
ВВГнг(А)-LS 2х10ок (Н)-1	14,8	420,6
ВВГнг(А)-LS 2х16ок (Н)-1	16,6	573,1
ВВГнг(А)-LS 2х25ок (Н)-1	21,7	994,9
ВВГнг(А)-LS 2х35ок (Н)-1	24,0	1278,3
ВВГнг(А)-LS 2х50ок (Н)-1	27,0	1650,9
ВВГнг(А)-LS 3х1,5ок (Н,ПЭ)-1	10,2	165,8
ВВГнг(А)-LS 3х2,5ок (Н,ПЭ)-1	11,0	207,9
ВВГнг(А)-LS 3х4ок (Н,ПЭ)-1	12,9	295,6
ВВГнг(А)-LS 3х6ок (Н,ПЭ)-1	13,9	372,3
ВВГнг(А)-LS 3х10ок (Н,ПЭ)-1	15,6	521,2
ВВГнг(А)-LS 3х16ок (Н,ПЭ)-1	17,6	723,7
ВВГнг(А)-LS 3х25ок (Н,ПЭ)-1	22,9	1231,7
ВВГнг(А)-LS 3х35ок (Н,ПЭ)-1	25,4	1597,7
ВВГнг(А)-LS 3х50ок (Н,ПЭ)-1	28,5	2079,0
ВВГнг(А)-LS 4х1,5ок (Н)-1	11,0	195,3
ВВГнг(А)-LS 4х2,5ок (Н)-1	11,9	248,0
ВВГнг(А)-LS 4х4ок (Н)-1	14,0	356,6
ВВГнг(А)-LS 4х6ок (Н)-1	15,2	457,2
ВВГнг(А)-LS 4х10ок (Н)-1	17,1	647,8
ВВГнг(А)-LS 4х16ок (Н)-1	19,3	909,4
ВВГнг(А)-LS 4х25ок (Н)-1	25,4	1556,8
ВВГнг(А)-LS 4х35ок (Н)-1	27,7	1992,3
ВВГнг(А)-LS 4х50ок (Н)-1	31,3	2602,7
ВВГнг(А)-LS 5х1,5ок (Н,ПЭ)-1	11,9	230,9
ВВГнг(А)-LS 5х2,5ок (Н,ПЭ)-1	12,9	296,2
ВВГнг(А)-LS 5х4ок (Н,ПЭ)-1	15,2	429,9
ВВГнг(А)-LS 5х6ок (Н,ПЭ)-1	16,6	551,0
ВВГнг(А)-LS 5х10ок (Н,ПЭ)-1	18,7	786,4
ВВГнг(А)-LS 5х16ок (Н,ПЭ)-1	21,2	1108,0
ВВГнг(А)-LS 5х25ок (Н,ПЭ)-1	27,7	1880,7
ВВГнг(А)-LS 5х35ок (Н,ПЭ)-1	30,4	2422,0
ВВГнг(А)-LS 5х50ок (Н,ПЭ)-1	34,7	3212,5
ВВГнг(А)-LS 1х70мк-1	15,7	771,7
ВВГнг(А)-LS 1х95мк-1	17,7	1039,3
ВВГнг(А)-LS 1х120мк-1	19,5	1291,1
ВВГнг(А)-LS 1х150мк-1	21,9	1580,5
ВВГнг(А)-LS 1х185мк-1	24,7	1976,5
ВВГнг(А)-LS 1х240мк-1	27,4	2535,2
ВВГнг(А)-LS 1х300мк-1	30,5	3172,3
ВВГнг(А)-LS 1х400мк-1	34,2	4030,3
ВВГнг(А)-LS 2х70мс(Н)-1	23,6	1595,3
ВВГнг(А)-LS 2х95мс(Н)-1	26,9	2151,2
ВВГнг(А)-LS 2х120мс(Н)-1	29,0	2621,9
ВВГнг(А)-LS 2х150мс(Н)-1	31,8	3197,4
ВВГнг(А)-LS 2х185мс(Н)-1	35,4	3974,3
ВВГнг(А)-LS 2х240мс(Н)-1	39,6	5113,1
ВВГнг(А)-LS 3х70мс(Н,ПЭ)-1	28,0	2309,3
ВВГнг(А)-LS 3х95мс(Н,ПЭ)-1	32,0	3128,1
ВВГнг(А)-LS 3х120мс(Н,ПЭ)-1	35,0	3862,6
ВВГнг(А)-LS 3х150мс(Н,ПЭ)-1	38,5	4716,0
ВВГнг(А)-LS 3х185мс(Н,ПЭ)-1	42,4	5814,6
ВВГнг(А)-LS 3х240мс(Н,ПЭ)-1	47,9	7551,9
ВВГнг(А)-LS 4х70мс(Н)-1	32,0	3037,7
ВВГнг(А)-LS 4х95мс(Н)-1	37,1	4165,5
ВВГнг(А)-LS 4х120мс(Н)-1	40,2	5094,6
ВВГнг(А)-LS 4х150мс(Н)-1	44,5	6275,4
ВВГнг(А)-LS 4х185мс(Н)-1	49,1	7741,0
ВВГнг(А)-LS 4х240мс(Н)-1	55,5	10050,5
ВВГнг(А)-LS 5х70мс(Н,ПЭ)-1	36,2	3810,0
ВВГнг(А)-LS 5х95мс(Н,ПЭ)-1	41,5	5165,0
ВВГнг(А)-LS 5х120мс(Н,ПЭ)-1	45,4	6383,0
ВВГнг(А)-LS 5х150мс(Н,ПЭ)-1	49,8	7786,1
ВВГнг(А)-LS 5х185мс(Н,ПЭ)-1	55,4	9687,2
ВВГнг(А)-LS 5х240мс(Н,ПЭ)-1	62,2	12493,5

технические характеристики, многопроволочные, конструкция и типы

Содержание статьи:

• Область применения
Особенности конструкции и технические характеристики
• Расшифровка маркировки и возможные модификации

При монтаже линий электропередач и внутренней электропроводки трудно обойтись без качественной кабельной продукции, гарантирующей многолетнюю эксплуатационную надежность прокладываемых трасс. Провод ВВГ является одним из наиболее распространенных образцов продукции, отвечающих основным требованиям ПУЭ в части устройства кабельных сетей. Он отличается устойчивостью к разрушающим воздействиям, характеристиками, подходящими для заявленных целей, и вполне доступной ценой за погонный метр.

Область применения

Кабель ВВГ различных сечений

Кабели электрические ВВГ широко применяются при прокладке, замене или ремонте различных видов электропроводки, а также при организации отдельных отводов от воздушных линий. Чаще всего потребность в кабеле электрическом ВВГ возникает в следующих случаях:

• при подаче питания от трансформаторных подстанций к жилым домам и вводным устройствам промышленных объектов;
• в ситуации, когда нужно проложить однофазную или трехфазную кабельную линию от высоковольтной ветки до конкретного частного дома, например;
• для разводки внутренних электрических сетей (электромонтажа) на объектах различных категорий;
• при прокладке электропроводки в медицинских и детских учреждениях (в этом случае применяются специальные негорючие модификации).

Как частный случай его использования можно рассмотреть электропроводку городских квартир. Кабели электрические

ВВГ не предназначены для прокладки непосредственно под землей, так как в их модельном ряду отсутствуют образцы в бронезащите. Чтобы оценить возможности выбранной модели, достаточно разобраться в ее маркировке, на которой отражена вся необходимая информация.

Конструктивные особенности и технические условия

Технические характеристики ВВГ

При рассмотрении характеристик состава кабельной продукции важно знать, что она классифицируется по следующим основным признакам:

• реальные условия прокладки и операция;
• количество и сечение жил кабеля ВВГ;
• степень защиты от поражающих факторов.

В соответствии с первым из них данные изделия подразделяются на образцы, предназначенные для установки в помещении или на открытом воздухе (наружу).

В случае их наружной установки обязательно применение специальных защитных конструкций: металлических рукавов, а также стальных труб или лотков.

По количеству входящих в них медных изолированных жил бывают двух-, трех-, четырех-, 5- и 6-жильные. Сечение колеблется в широких пределах (от 1,5 до 250 кв. мм).

При описании характеристик кабельной продукции, помимо уже перечисленных показателей, обязательно упоминается максимально допустимый ток, приходящийся на одну жилу. Его значение соответствует значению характеристики сечения ВВГ с поправкой на количество проводников. По степени защиты эти изделия представлены образцами в обычном исполнении и проводами, отличающимися повышенной стойкостью к разрушающим воздействиям.

Высокая степень безопасности достигается за счет использования двойной изоляции: каждого из проводов в отдельности и общей внешней оболочки.

Срок службы изделий данного класса по действующему ГОСТу не менее 30 лет. Иногда в характеристиках указывается длина кабеля, хранящегося в стандартных круглых бухтах.

Расшифровка маркировки и возможные модификации

Маркировка кабеля

При ознакомлении с кабельной продукцией марки ВВГ внимание в первую очередь обращается не столько на внешний вид, сколько на маркировку. Она содержит данные о материале и сечении токонесущих жил, а также подробные сведения о типе изоляции внутренней и внешней оболочки. Расшифровка и применение проводов базы ВВГ имеют прямую связь, что проявляется в следующем:

• отсутствие буквы «А» в первой позиции означает, что в качестве материала сердечника использовалась чистая медь;
• два значка «В» означают, что оболочки отдельных жил и внешняя общая изоляция выполнены на основе прочного поливинилхлорида;
• буква «Г», стоящая на соседней позиции, указывает на то, что кабель не имеет защитной брони; такое изделие не допускается использовать для прокладки под землей;
• буква «Т», добавленная к основному обозначению через дефис, указывает на тропическое исполнение этой модели.

Символы, следующие за основным обозначением, следует понимать как версии, отличающиеся некоторыми техническими показателями.

Для точной расшифровки марки провода ВВГН, например, потребуется знать значение последнего символа «Н», указывающего на особую модификацию данного изделия. В качестве примера обозначения рассмотрим образец кабеля марки ВВГ-Т 3х25-0,66.

• Это модель кабеля ВВГ, выполненная в тропическом исполнении;
• само изделие включает в себя три монолитные жилы;
• сечение каждого из них 25 мм2;
• Кабель этой марки предназначен для работы при действующем напряжении не выше 0,66 кВ.

Списки возможных сечений жил в зависимости от их количества и рабочего напряжения приведены в специальных таблицах, размещенных в тематических разделах сети Интернет.

Негорючий ВВГ

Кабель силовой ВВГнг

Маркировка пожарной безопасности выражается в наличии на конце консоли символов «НГ», указывающих на то, что данный образец кабеля является негорючим. В его оболочку при производстве добавляют специальные ингредиенты, способствующие затуханию горения.

Кабель ВВГнг многопроволочный и его модификация с маркировкой ЛС относится к типу негорючего типа, образующего при тлении минимум дыма и совершенно не выделяющего токсинов. Такие изделия долго сохраняют работоспособность и используются в системах аварийного освещения и местах с повышенными требованиями пожарной безопасности.

Другая разновидность кабельной продукции под обозначением ВВГнг ВЧ характеризуется тем, что не содержит в своей оболочке галогенных веществ (в т.ч. хлора). Марка изделия ВВГнг FRLS относится к модификации, характеризующейся максимальной стойкостью к открытому огню в условиях групповой укладки. Его способность противостоять воздействию открытого пламени с минимальным дымообразованием объясняется наличием в составе внешней защитной оболочки специального компонента слюды.

Форма жил и кабельной оболочки

Формы сечения кабеля в зависимости от числа и формы жил

По форме оболочки кабельную продукцию делят на плоские и круглые образцы. В качестве примера рассмотрим провод расшифровки ВВГП НГ и применение которого связано со следующими особенностями:

• обозначение указывает на то, что это плоский силовой провод с двумя или тремя жилами;
Провод
• АПГ применяется для прокладки в труднодоступных местах;
• с кабелем этой марки легче трассировать при большом количестве плоских изгибов.

Во всех остальных модификациях форма корпуса стандартная (округлая).

По конфигурации поперечного сечения отдельных медных жил известные образцы ВВГ делятся на изделия с круглыми и сегментными шинами.

Любая модификация кабеля ВВГ защищена снаружи поливинилхлоридной оболочкой, не поддерживающей горение при одиночной прокладке. В случае группового использования кабельной продукции данной марки необходимо выбирать модели, имеющие в своем обозначении приставку «НГ». Для всех остальных вариантов использования изделий этого класса добавляется специальная маркировка, которая добавляется к основному обозначению через дефис. 9

Кабель питания 3×25 ВВГ

Порт: ЦИНДАО, ШАНХАЙ или ШЭНЬЧЖЭНЬ Условия оплаты: Аккредитив, Д/П, Т/Т, Вестерн Юнион, MoneyGram Возможность снабжения: 800 километров/километров в месяц В зависимости от спецификации кабеля ВВГ Место происхождения: Хэнань Китай Фирменное наименование: Хонгда Номер модели: кабель ввг Материал изоляции: ПВХ Тип: Низкое напряжение Заявка: Промышленный Материал проводника: Медь Куртка: ПВХ Цвет оболочки: Черный или индивидуальный Изоляция: Провода ПВХ пониженной пожарной опасности Проводник: Медный проводник Стандарты: ГОСТ 23286-78 Номинальное переменное напряжение: 1 кВ частотой 50 Гц Количество ядер: Многоядерный Срок службы: 30 лет Диапазон рабочих температур: -30 . .. + 50 °С С Допустимая температура нагрева жил: 70°С Название продукта: Кабель пониженной пожарной опасности ВВГнг-LS 1кВ 4х120 мн 3х120 мм кабель силовой ввг Детали упаковки: Кабель пониженной пожароопасности ВВГнг-LS 1кВ 4х120 мн 3х120 мм 3х25 ввг кабель силовой Упаковка доступна по 500м или 1000м по Steel & Деревянный барабан, возможна другая упаковка.

Образец кабеля ВВГ: мы можем предложить образец бесплатно.

Описание продукта

Кабель с низкой пожарной опасностью VVGNG-LS 1KV 4 × 120 мн 3 × 120 мм 3 × 25 ВВГ Кабель мощности

Описание

Строительство

Кабельное строительство VVGN-LS-1KV
7 1. Проводник соответствующие 1 или 2 классу по ГОСТ 22483-2012:
   – однопроволочные круглые 1,5…50 мм2;
   – однопроволочный сектор 25…50 мм2;
   – многожильный круглый 16…50 мм2;
   – многожильный круглый 70…240 мм2 для одножильных и двухжильных кабелей;
   – или многопроволочный сектор 25…240 мм2.
2. Изоляция жил ПВХ пониженной пожарной опасности номиналом
толщиной 0,8…1,9 мм.
3. Заполнение малоопасным внутренним ПВХ пластикатом
и наружных зазоров между скрученными изолированными жилами
многожильных кабелей с круглыми жилами.
4. Лента крепежная полипропиленовая, спирально наложенная на скрученные пряди
кабелей с секторными жилами.
5. Оболочка поливинилхлоридная пониженной пожароопасности, соответствующая
Обп-2 категории по ГОСТ 23286-78, номинальной толщиной 1,2…2,5 мм.



Расшифровка кабеля ВВГнг-LS – 1кВ
_ВВГнг-LS – 1кВ
жила медная
Изоляция ПВХ пониженная горючесть
Оболочка ПВХ пониженная пожароопасность
без защитного кожуха («голая»)
пониженное дымо- и газовыделение (низкодымление)
номинальное напряжение 1 кВ

Технические характеристики кабеля ВВГнг-LS – 1 кВ

Номинальное переменное напряжение:	1 кВ частотой 50 Гц
Номинальное напряжение постоянного тока:	1,4 кВ для одножильных кабелей Испытательное напряжение 3,5 кВ, частота 50 Гц Испытательное напряжение 8,4 кВ для одножильных кабелей
Время воздействия при испытании	10 мин
Сопротивление изоляции при 20 °C	не менее 7…12 МОм·км
Строительная длина	не менее 200…450 м
Мелкие счетчики в партии не более	10 … 20% штук от 50 м
Допустимая температура нагрева жилая	70 °С
Максимальная температура нагрева жил	80 °C при перегрузке, 160 °C при токе короткого замыкания
Минимальный радиус изгиба:	Внешний диаметр 7,5 для многожильных кабелей 10 наружных диаметров для одножильных кабелей
Диапазон рабочих температур	-30 … + 50 °С
Срок службы	не менее 30 лет со дня изготовления



Параметры продукта

ВВГнг-LS 1×1,5–1кВ	ВВГнг-LS 1×2,5 – 1кВ	ВВГнг-LS 1×4,0 – 1кВ	ВВГнг-LS 1×6,0 – 1кВ	ВВГнг-LS 1×10 – 1кВ
ВВГнг-LS 1×16 – 1кВ	ВВГнг-LS 1×25 – 1кВ	ВВГнг-LS 1×35 – 1кВ	ВВГнг-LS 1×50 – 1кВ	ВВГнг-LS 1×70 – 1кВ
ВВГнг-LS 1×95 – 1кВ	ВВГнг-LS 1×120 – 1кВ	ВВГнг-LS 1×150 – 1кВ	ВВГнг-LS 1×185 – 1кВ	ВВГнг-LS 1×240 – 1кВ
ВВГнг-LS 2×1,5 – 1кВ	ВВГнг-LS 2×1,5+1×1,0 – 1кВ	ВВГнг-LS 2×1,5+1×1,5 – 1кВ	ВВГнг-LS 2×2,5 – 1кВ	ВВГнг-LS 2×2,5+1×1,5 – 1кВ
ВВГнг-LS 2×4,0 – 1кВ	ВВГнг-LS 2×4,0+1×2,5 – 1кВ	ВВГнг-LS 2×6,0 – 1кВ	ВВГнг-LS 2×6,0+1×2,5 – 1кВ	ВВГнг-LS 2×6,0+1×4,0 – 1кВ
ВВГнг-LS 2×10 – 1кВ	ВВГнг-LS 2×10+1×4,0 – 1кВ	ВВГнг-LS 2×10+1×6,0 – 1кВ	ВВГнг-LS 2×16 – 1кВ	ВВГнг-LS 2×16+1×6,0 – 1кВ
ВВГнг-LS 2×16+1×10 – 1кВ	ВВГнг-LS 2×25 – 1кВ	ВВГнг-LS 2×25+1×10 – 1кВ	ВВГнг-LS 2×25+1×16 – 1кВ	ВВГнг-LS 2×35 – 1кВ
ВВГнг-LS 2×35+1×16 – 1кВ	ВВГнг-LS 2×50 – 1кВ	ВВГнг-LS 2×50+1×16 – 1кВ	ВВГнг-LS 2×50+1×25 – 1кВ	ВВГнг-LS 2×70 – 1кВ *
ВВГнг-LS 2×70+1×25 – 1кВ	ВВГнг-LS 2×70+1×35 – 1кВ	ВВГнг-LS 2×95 – 1кВ *	ВВГнг-LS 2×95+1×35 – 1кВ	ВВГнг-LS 2×95+1×50 – 1кВ
ВВГнг-LS 2×120 – 1кВ *	ВВГнг-LS 2×120+1×35 – 1кВ	ВВГнг-LS 2×120+1×70 – 1кВ	ВВГнг-LS 2×150 – 1кВ *	ВВГнг-LS 2×150+1×50 – 1кВ
ВВГнг-LS 2×150+1×70 – 1кВ	ВВГнг-LS 2×185 – 1кВ *	ВВГнг-LS 2×185+1×50 – 1кВ	ВВГнг-LS 2×185+1×95 – 1кВ	ВВГнг-LS 2×240 – 1кВ *
ВВГнг-LS 2×240+1×70 – 1кВ	ВВГнг-LS 2×240+1×120 – 1кВ	ВВГнг-LS 3×1,5 – 1кВ	ВВГнг-LS 3×1,5+1×1,0 – 1кВ	ВВГнг-LS 3×1,5+1×1,5 – 1кВ
ВВГнг-LS 3×2,5 – 1кВ	ВВГнг-LS 3×2,5+1×1,5 – 1кВ	ВВГнг-LS 3×4,0 – 1кВ	ВВГнг-LS 3×4,0+1×2,5 – 1кВ	ВВГнг-LS 3×6,0 – 1кВ
ВВГнг-LS 3×6,0+1×2,5 – 1кВ	ВВГнг-LS 3×6,0+1×4,0 – 1кВ	ВВГнг-LS 3×10 – 1кВ	ВВГнг-LS 3×10+1×4,0 – 1кВ	ВВГнг-LS 3×10+1×6,0 – 1кВ
ВВГнг-LS 3×16 – 1кВ	ВВГнг-LS 3×16+1×6,0 – 1кВ	ВВГнг-LS 3×16+1×10 – 1кВ	ВВГнг-LS 3×25 – 1кВ	ВВГнг-LS 3×25+1×10 – 1кВ
ВВГнг-LS 3×25+1×16 – 1кВ	ВВГнг-LS 3×35 – 1кВ	ВВГнг-LS 3×35+1×16 – 1кВ	ВВГнг-LS 3×50 – 1кВ	ВВГнг-LS 3×50+1×16 – 1кВ
ВВГнг-LS 3×50+1×25 – 1кВ	ВВГнг-LS 3×70 – 1кВ	ВВГнг-LS 3×70+1×25 – 1кВ	ВВГнг-LS 3×70+1×35 – 1кВ	ВВГнг-LS 3×95 – 1кВ
ВВГнг-LS 3×95+1×35 – 1кВ	ВВГнг-LS 3×95+1×50 – 1кВ	ВВГнг-LS 3×120 – 1кВ	ВВГнг-LS 3×120+1×35 – 1кВ	ВВГнг-LS 3×120+1×70 – 1кВ
ВВГнг-LS 3×150 – 1кВ	ВВГнг-LS 3×150+1×50 – 1кВ	ВВГнг-LS 3×150+1×70 – 1кВ	ВВГнг-LS 3×185 – 1кВ	ВВГнг-LS 3×185+1×50 – 1кВ
ВВГнг-LS 3×185+1×95 – 1кВ	ВВГнг-LS 3×240 – 1кВ	ВВГнг-LS 3×240+1×70 – 1кВ	ВВГнг-LS 3×240+1×120 – 1кВ	ВВГнг-LS 4×1,5 – 1кВ
ВВГнг-LS 4×1,5+1×1,0 – 1кВ	ВВГнг-LS 4×1,5+1×1,5 – 1кВ	ВВГнг-LS 4×2,5 – 1кВ	ВВГнг-LS 4×2,5+1×1,5 – 1кВ	ВВГнг-LS 4×4,0 – 1кВ
ВВГнг-LS 4×4,0+1×2,5 – 1кВ	ВВГнг-LS 4×6,0 – 1кВ	ВВГнг-LS 4×6,0+1×2,5 – 1кВ	ВВГнг-LS 4×6,0+1×4,0 – 1кВ	ВВГнг-LS 4×10 – 1кВ
ВВГнг-LS 4×10+1×4,0 – 1кВ	ВВГнг-LS 4×10+1×6,0 – 1кВ	ВВГнг-LS 4×16 – 1кВ	ВВГнг-LS 4×16+1×6,0 – 1кВ	ВВГнг-LS 4×16+1×10 – 1кВ
ВВГнг-LS 4×25 – 1кВ	ВВГнг-LS 4×25+1×10 – 1кВ	ВВГнг-LS 4×25+1×16 – 1кВ	ВВГнг-LS 4×35 – 1кВ	ВВГнг-LS 4×50 – 1кВ
ВВГнг-LS 4×70 – 1кВ	ВВГнг-LS 4×95 – 1кВ	ВВГнг-LS 4×120 – 1кВ	ВВГнг-LS 4×150 – 1кВ	ВВГнг-LS 4×185 – 1кВ
ВВГнг-LS 4×240 – 1кВ	ВВГнг-LS 5×1,5 – 1кВ	ВВГнг-LS 5×2,5 – 1кВ	ВВГнг-LS 5×4,0 – 1кВ	ВВГнг-LS 5×6,0 – 1кВ
ВВГнг-LS 5×10 – 1кВ	ВВГнг-LS 5×16 – 1кВ	ВВГнг-LS 5×25 – 1кВ	ВВГнг-LS 5×35 – 1кВ	ВВГнг-LS 5×50 – 1кВ
ВВГнг-LS 5×70 – 1кВ	ВВГнг-LS 5×95 – 1кВ	ВВГнг-LS 5×120 – 1кВ	ВВГнг-LS 5×150 – 1кВ	ВВГнг-LS 5×185 – 1кВ
ВВГнг-LS 5×240 – 1кВ

* Дополнительную информацию о рейтинговом коэффициенте для определенного расположения кабелей можно найти в дополнительной технической информации.

Изображение кабеля с низкой пожарной опасностью VVGNG-LS 1KV 4 × 120 мн 3 × 120 мм 3 × 25 VVG Power Cable

Упаковка и доставка

Упаковка

Доступна на 500 или 1000 метров
и стальные барабаны

Доставка:
Порт: Тяньцзинь, Циндао, Шанхай или другие порты в соответствии с вашими требованиями.

Морские перевозки:
Предложения FOB/C&F/CIF/DDU доступны.



Часто задаваемые вопросы

В 1: Я не нашел кабель питания пониженной пожароопасности ВВГнг-LS 1кВ 4×120 мн 3×120 мм 3×25 ввг силовой кабель мне нужен на этой странице?
A: Дорогой друг, мы предоставляем индивидуальный сервис. Таким образом, вы можете связаться со мной напрямую для получения следующей информации, я отвечу вам как можно скорее!

Вопрос 2: Каков ваш минимальный объем заказа?
A: Вам рекомендуется уточнить у нас, так как это основано на спецификации кабелей. Обычно это 100 м для небольших электрических проводов. Кабель питания от 500 до 1000 за барабан.

Вопрос 3: какое у вас время доставки?
A: Это зависит от того, есть ли у нас запас для вашего типа. Или это занимает около 7-15 дней для обычных заказов.

Q 4: Как я могу получить образец для проверки качества?
A: После подтверждения цены вы можете запросить образец для проверки нашего качества. Образец бесплатный, но стоимость доставки должна быть оплачена.

В: Каковы ваши условия оплаты?
A: Оплата <= 1000 долларов США, 100% предоплата. Оплата> = 1000 долларов США, 30% T/T заранее, остаток перед отправкой.





Почему выбирают нас

1. У нас большая производственная база и передовое производственное оборудование
2. У нас конкурентоспособная цена и высокое качество
3. Отличное послепродажное обслуживание
4. Привлекательный дизайн и различные стили
5. Бесплатный выпуск: упаковочный лист, счет-фактура, установка компакт-диска
6. Мощная команда разработчиков технологий
7. Строгая система обеспечения качества и совершенные средства тестирования
8. Современное технологическое оборудование
9. Окрашено мощными антисептическими красками для антикоррозионных материалов
10. Своевременная доставка
11. Наши продажи американских горок на Ближнем Востоке, в Африке, России, Юго-Восточной Азии и т. д.
12. У нас хорошая репутация за рубежом.



Контактная информация

Контактная информация

Любые потребности или вопросы по медному кабелю питания 0,6/1 кВ низкого напряжения cu/xlpe/pvc, пожалуйста, свяжитесь со мной, мы будем более рады обслужить вас.

Идентификатор Skype: xinyuanyy
Мобильный телефон/WhatsApp/Wechat: +86 158 382

Электронная почта: vivian @ hdcable.com.cn

Мы с нетерпением ждем вашего запроса и приятного сотрудничества.

Провод ВВГ — расшифровка, характеристики и область применения

Технические характеристики, а также соотношение цена-качество, которым обладает провод ВВГ, позволяют ему на равных конкурировать не только с отечественными, но и с зарубежными аналогами. Учитывая количество разновидностей этого кабеля на рынке, область его применения практически не ограничена. Главное правильно выбрать раздел.

Содержание

• Область применения
• Противопожарная маркировка
• Маркировка количества, расположения и формы жил
• Технические характеристики
• На что обратить внимание при выборе

Область применения

Провод ВВГ предназначен для использования в бытовых и промышленных электрических цепях напряжением до 1000 Вольт. Чаще всего такой провод рекомендуется для домашней электропроводки при использовании скрытых и открытых способов монтажа, а также при монтаже за гипсокартонными полами.

Ограничением применения кабеля ВВГ является прокладка его под землей, так как мягкая внешняя изоляция не сможет защитить провод от грызунов или механических повреждений, которые могут возникнуть из-за смещения грунта. При необходимости его использования для прокладки подземных коммуникаций кабель следует прокладывать в трубе или другой жесткой изоляции.

Маркировка пожарной безопасности

Полное описание свойств кабеля можно составить по основной и дополнительной маркировке. У кабеля ВВГ расшифровка начинается с наличия или отсутствия в его начале буквы «А». Если его нет, то кабель медный, иначе алюминиевый. Буквы «В» обозначают материал изоляции: на жилах и снаружи — в обоих случаях используется поливинилхлорид. Последняя буква «Г» указывает на отсутствие внешнего бронированного покрытия — такой кабель с мягкой оболочкой считается неизолированным. Буква «р», если она стоит после букв ВВГ, означает, что кабель плоский — жилы в нем уложены в ряд, а не скручены между собой. Также существуют обозначения «Т» и «УХЛ», которые указывают на тропическое исполнение утеплителя или предназначены для умеренного и холодного климата.

Помимо основных букв в маркировке кабеля могут быть дополнительные, указывающие на то, что противопожарные свойства изоляции отличаются от стандартных.

• нг — показывает, что в случае прокладки проводов в одном кабельном канале, при значительном перегреве одного из проводов, изоляция не воспламенится, а будет только тлеть, предохраняя соседние провода от воспламенения;
• нг-лс — утеплитель при тлении выделяет в воздух уменьшенное количество дыма и угарного газа;
• нг-вф – даже при возгорании изоляции в воздух будет выделяться минимальное количество вредных смол и газов, которые могут оказывать коррозионное воздействие;
• если к вышеуказанным обозначениям добавляется приставка «фр», то это указывает на огнестойкость изоляции, которая достигается применением слюдосодержащей обмотки.

Провода могут быть пронумерованы или иметь цветовую маркировку, и производители используют сплошной цвет жилы провода и частичный цвет, когда окрашена только часть изоляции, обычно это полоса шириной 1 мм. Если токопроводящих жил две, то в их окраску обязательно входит синий нулевой провод, а если три и более, то заземление желто-зеленое.

Маркировка количества, расположения и формы жил

После буквенных обозначений в маркировке кабеля имеются цифровые, показывающие количество токонесущих жил и их количество, например — 3 х 25 означает, что в кабель, каждый из которых имеет сечение 25 мм².

Четырехжильные кабели имеют свою особенность – некоторые их разновидности изготавливаются с одной жилой уменьшенного сечения. Это связано с тем, что нулевой или заземляющий провод не всегда должен иметь такое же сечение, как фазный ед., а при его снижении при установке крупных электросетей экономия становится значительной. Соответственно использование проводника меньшего размера отражается в маркировке. Если стандартный четырехжильный кабель обозначается 4 х 2,5 мм², то маркировка с одной уменьшенной жилой будет иметь вид 3 х 2,5 + 1 х 1,5. Это говорит о наличии в кабеле трех жил 2,5 мм² и одной 1,5 мм².

Следующей характеристикой, отображаемой в маркировке, является использование в кабеле однопроволочных или многожильных жил, для которых используются обозначения «О» — жесткая или «М» — гибкая жила. Также указывается их форма, которая может быть круглой или секторной – «К» или «С» соответственно.

Полная маркировка имеет вид ВВГ 3 х 2,5 мс + 1 х 1,5 мс (Н) — 0,66 ТЕ — как расшифровать, в таблице на рисунке:

Маркировку, указывающую на одно- или многопроволочные жилы, а также их форму, можно не наносить, если используются жилы одинакового сечения, площадью менее 16 мм²

Технические характеристики

Где и как можно использовать ту или иную марку кабеля с указанием его технических характеристик. Электрический провод ВВГ имеет несколько разновидностей, из которых чаще всего используется кабель ВВГнг, технические характеристики которого подходят для одиночной и кучной прокладки.

• Максимальное напряжение 660-1000 Вольт, в зависимости от класса изоляции.
• Рекомендуемая температура применения от -50 до +50 С°.
• Допускается применение при влажности воздуха до 98%.
• Температура, которую изоляция может выдерживать длительное время без изменения своих свойств, составляет 70°С. Кратковременно выдерживает нагрев до 90°С и около 4 секунд — до 250°С. Изоляция воспламеняется при температурах +400 и выше.
• Допускается аварийная эксплуатация в течение 8 часов в сутки, но не более тысячи часов за весь срок службы провода.
• Допустимый радиус изгиба при монтаже зависит от типа жилы — сплошная или многопроволочная. В первом случае изгиб составит общий диаметр кабеля * 10, а во втором — диаметр * 7,5.
• Количество проводов в катушке зависит от сечения жил. До 16 мм² – 450 метров, от 25 до 70 мм² – 300 метров, а все остальные – 200 метров.
• Расчетный срок службы провода 30 лет, гарантийный срок 5 лет.

Приведенные выше данные показывают, что такое кабель ВВГнг и где его можно использовать.

Подробнее о кабеле ВВГ и его применении смотрите в этом видео:

На что обратить внимание при выборе

Несмотря на сложность подделки электрокабеля, все же можно встретить некачественную продукцию, у которой изоляция не соответствует нормам или сечение жил меньше указанного на маркировке. Для проверки изоляции достаточно посмотреть на наличие или отсутствие жил — на хорошем проводе будет чистый ровный срез с изоляцией плотно прилегающей жилы. Для проверки сечения можно использовать микрометр или «дедовский» метод, когда жила складывается в 10 слоев и измеряется линейкой. В остальном нужно ориентироваться на расчетные показатели и выбирать кабель нужного сечения.

nym — Перевод на русский — примеры английский

Премиум История Избранное

Реклама

Скачать для Windows Это бесплатно

Загрузите наше бесплатное приложение

Реклама

Реклама

Нет объявлений с Премиум

Английский

Арабский Немецкий Английский испанский Французский иврит итальянский Японский Голландский польский португальский румынский Русский Шведский турецкий украинец Китайский

польский

Синонимы арабский Немецкий Английский испанский Французский иврит итальянский Японский Голландский польский португальский румынский Русский Шведский турецкий украинец китайский язык Украинский

Эти примеры могут содержать нецензурные слова, основанные на вашем поиске.

Эти примеры могут содержать разговорные слова на основе вашего поиска.

Ними

NYM

Нима

Добрый капрал Nym , покажи свою доблесть и подними меч.

Miły kapralu Nymie , okaż swe męstwo i opuść miecz.

Добро пожаловать, капрал Nym .

Witaj, kapralu Nymie .

Мультигикинг — это когда вы управляете более чем одним компьютером, а nym — это псевдоним, аватар, имя пользователя, что угодно.

Multi-nerd to praca na więcej, niż jednym komputerze, a nym to псевдоним, аватар.

Подходящий тип кабеля — NYM или ВВГнг.

Odpowiedni typ kabla — NYM lub VVGng.

Не меньшим спросом пользуется проволока NYM , изготовленная по немецкому стандарту.

Nie mniej pyt wykorzystuje drut NYM , wyprodukowany według niemieckiego standardu.

NYY NYM силовой кабель ВВ с ПВХ изоляцией Свяжитесь сейчас

NYY NYM изолированный кабель из ПВХ, защищенный Связаться сейчас

NYM по своим параметрам аналогичен ВВГ, но стоимость выше, так как имеет дополнительную изоляцию с улучшенными характеристиками.

NYM w swoich parametrach jest podobny do VVG, ale jego koszt jest wyższy, ponieważ ma dodatkową izolację o ulepszonych właściwościach.

Для наружной прокладки рекомендуется использовать кабель с двойной и даже тройной изоляцией, например, ВВГнг или NYM .

Сделайте инсталаци на зевнатрз залеца се ужицие кабла с подвохом, а навет потройна изолация, на пршиклад ВВГнг луб NYM .

Для прокладки удобнее использовать кабель NYM или максимум ВВГнг.

Do układania wygodniej jest użyć kabla NYM lub co najwyżej VVGng.

Трубы с металлическим экраном типа NYM (St) 300/500 В применяются в помещениях, где важна защита от электромагнитного излучения.

W pomieszczeniach, w których istotna jest ochrona promieniowaniem elektromagnetycznym, zastosowanie znajdują przewody z ekranem metalicznym typu NYM (St) 300/500 V.

Для быстрой зачистки всех круглых кабелей с оболочкой и влагонепроницаемой прокладкой (например, кабеля NYM )

Zastosowanie Do szybkiego ściągania izolacji ze wszystkich ogólnie stosowanych przewodów okrągłych (np. NYM )

Ним . бывший А. В. Хилл — Петрушка,

Ним . бывший. А. В. Хилл — Петрушка,

Nym , подними свои хвастливые вены.

Nymie , pokrzep ducha!

22.02.2008 Сертификаты VDE на Кабели NYM

22.02.2008 Сертификат VDE на заводе NYM

Nym , подними свои хвастливые вены.

Nym , rozbudź twą chlubność,

После того, как powrociemusz± научитесь использовать свои новые навыки, чтобы спасти врага Земли przedpotê ¿ nym , который когда-то был их другом.

Powrociemuszą się nauczyć wykorzystywać swoje nowe umiejętności, by ocalić Ziemię przedpotężnym wrogiem, który niegdyś był ich przyjacielem.

Видение готической сцены, представленное Александром Nym в его превосходном сборнике под названием Schillern Des Dunkel, кажется особенно ценным.

Szczególnie wartościowa wydaje się wizja gotyku, zaprezentowana przez Alexandra Nyma с дополнительным сборником Schillern Des Dunkel.

Ним ! Как теперь, мой хозяин Пистолет?

Jakże zdrowie, mości gospodarzu Pistolu?

Примечательно, что родственный мир-сад Афраса, Тосал Ним , также был опустошен ударами, подобными ударам Афраса; однако не считается, что Тосал Nym был населен чем-то более сложным, чем морские беспозвоночные.

Siostrzana planeta-ogród Aphrasu, Tosal Nym , również ucierpiała w wyniku podobnych wstrząsów, podaje się jednak w wątpliwość, że kiedykolwiek była zamieszkiwana przez formy życia bardziej zaawansowane niż morskie bezkręgowce.

Я буду жить по Nym и Nym будет жить мной.

Ja żyć przez Nyma , Nym przezemnie będzie.

Возможно неприемлемый контент

Примеры используются только для того, чтобы помочь вам перевести искомое слово или выражение в различных контекстах. Они не отбираются и не проверяются нами и могут содержать неприемлемые термины или идеи. Пожалуйста, сообщайте о примерах, которые нужно отредактировать или не отображать. Грубые или разговорные переводы обычно выделены красным или оранжевым цветом.

Зарегистрируйтесь, чтобы увидеть больше примеров Это простой и бесплатный

регистр Соединять

Ничего не найдено для этого значения.

Результатов: 23. Точно: 23. Прошедшее время: 47 мс.

Дополнительные функции в нашем бесплатном приложении

Голос и фото перевод, офлайн функции, синонимы , спряжение , обучение игры

Документы Корпоративные решения Спряжение Синонимы Проверка грамматики Помощь и о

Индекс слов: 1-300, 301-600, 601-900

Индекс выражений: 1-400, 401-800, 801-1200

Индекс фраз: 1-400, 401-800, 801-1200

3 What технические характеристики кабелей и проводов важно учитывать для надежной работы

Любую промышленную продукцию, в том числе кабельно-проводниковую продукцию для энергетики, принято классифицировать и описывать строго по определенным признакам, которые называются техническими характеристиками. Они позволяют оптимально выбрать конкретную модель из большого разнообразия имеющейся продукции, обеспечить ее долгую и бесперебойную работу.

Кабели и провода, предназначенные для передачи электрической энергии на расстояния с наименьшими возможными потерями. Для наиболее эффективной передачи мощности от источника к потребителям их создают с:

1. максимальной проводимостью токопроводящих линий:

2. исключением образования случайных, несанкционированных путей слива энергии токами утечки.

Только одновременное выполнение этих условий позволяет надежно и непрерывно передавать и получать электрическую энергию.

Как обеспечивается высокая проводимость токопроводящих проводов

Потери мощности, возникающие при прохождении токов через металлы, прямо связаны с величиной их электрического сопротивления. Они увеличиваются с его увеличением.

Для улучшения прохождения электрического тока по проводам и кабелям уменьшают величину сопротивления их жил за счет:

• выбор материала токопроводящих жил по величине удельного сопротивления металлов и сплавов;

• изготовление сечения жилы по допустимой токовой нагрузке;

• с учетом температуры рабочей среды;

• влияние времени на протекание технологических процессов;

• ограничения на общую длину электрической цепи.

В процессе эксплуатации состояние проводимости и электрического сопротивления токопроводящих жил постоянно контролируется различными измерительными и защитными приборами в ручном или автоматическом режиме.

Выбор проводника по удельному сопротивлению материала жилы

Напомним, что этот параметр характеризует электрическое сопротивление металла в Омах, представленного цилиндром длиной 1 метр и площадью поперечного сечения 1 квадратный метр. Выражается единицей измерения «Ом∙мм2/м» и составляет 0,017 для меди, алюминия, стали и латуни; 0,026; 0,103; 0,025 Ом∙мм2/м соответственно.

По этому показателю медные жилы применяют там, где необходимо минимизировать потери тока на преодоление внутреннего сопротивления цепи. Как правило, их чаще всего используют в кабелях или силовых шнурах с многопроволочными жилами.

Показатели алюминия и его сплавов несколько хуже по электропроводности, но они дешевле в производстве и имеют меньший вес. Поэтому на протяженных магистралях применяют алюминиевые проводники, которые дополнительно поднимают на большую высоту за счет специальной конструкции опор и системы изоляторов.

Проволоку из стальных сплавов или латуни добавляют для повышения жесткости и прочности протяженных трасс с целью предотвращения обрыва проволоки при повышенных нагрузках, создаваемых порывами сильного ветра, снежными отложениями и другими аномальными действиями природных явлений.

Выбор токопроводящих жил по площади сечения

Для проведения электрических расчетов при проектировании систем электроснабжения все оборудование создается с едиными нормируемыми показателями, сведенными в таблицы.

Жилы проводов и кабелей изготовляют с калиброванной площадью поперечного сечения. Например, для линий связи и телефонных линий диаметр круглого сечения одного провода может быть 1,2; 0,9; 0,7; 0,64; 0,5; 0,4; 0,32 мм, а для многопроволочной жилы — от 0,52 до 0,1 мм.

Для промышленных целей изготовляют провода и кабели с 1,5 жилами; 2,5; 4; квадрат 6 мм и другие стандартные площади поперечного сечения.

Допустимая нагрузка, создаваемая емкостями, проходящим через жилы кабеля, зависит от марки металла, площади его сечения и условий эксплуатации, обеспечивая баланс между нагревом провода и отводом тепла в окружающую среду.

По виду нагрузки, протекающей по кабелю, классифицируют на:

• электроэнергетика, передающая электрическую энергию повышенной мощности;

• контроль, работа в цепях измерения, защиты, автоматики;

• органы управления, используемые для переключения автоматических устройств;

• связь и телекоммуникации;

• другое назначение.

Способы предотвращения токов утечки

Движение электрических зарядов всегда происходит в замкнутой цепи от потенциала генераторного конца к приемному концу двух изолированных жил. Если вы откроете его, ток остановится.

При разрыве диэлектрического слоя между проводниками часть тока, в зависимости от созданного переходного сопротивления, начинает протекать через место повреждения и может вызвать короткое замыкание. В результате происходит бесполезная потеря энергии, которая могла бы принести пользу.

Для исключения таких случаев голые металлические провода на ВЛ отделяют друг от друга воздушным зазором, обладающим свойствами надежного диэлектрика.

Токопроводящие жилы располагаются в кабелях максимально близко друг к другу, а защита от токов утечки и коротких замыканий размещается на слое органической или пластмассовой изоляции, покрывающей поверхность металлических проводов.

Его диэлектрические свойства рассчитаны на то, чтобы надежно выдерживать лишь определенный уровень напряжения, которое создается между жилами под нагрузкой кабеля. При превышении его допустимого значения вполне возможен электрический пробой изоляционного слоя и утечка тока через место образовавшегося дефекта.

Эта особенность конструкции кабелей и проводов диктует необходимость их применения в строгом соответствии с теми пределами напряжения, на которые рассчитана изоляция. Другими словами, телефонный кабель с медными жилами, например, сечением 1 мм, нельзя использовать для слаботочных цепей управления напряжением 380 или 220 вольт даже при создании большого запаса токов нагрузки. В противном случае повышенное для него напряжение просто пробьет изоляционный слой.

См. также:

Номинальное сопротивление изоляции кабеля

При прокладке и эксплуатации кабели подвергаются механическим и тепловым нагрузкам, действующим в различных направлениях. Для защиты от их разрушительного воздействия создается защита – внешняя оболочка или дополнительная броня различной конструкции.

Защитные оболочки создаются в герметичном исполнении. Они дополнительно предотвращают разрушительное действие грунтовых вод, кислот и щелочей, содержащихся в грунте, где чаще всего прокладывают кабели.

Нарушение герметичности оболочки кабеля приводит к образованию внутри нее влаги, что снижает сопротивление диэлектрического слоя и может вызвать пробой изоляции.

Важной характеристикой изоляции и оболочки кабеля является ее огнестойкость. В нормальных условиях эксплуатации слой диэлектрика подвергается воздействию только рабочей температуры, создаваемой нагрузкой. Это не критично для его применения.

Однако в чрезвычайных ситуациях некоторые материалы, такие как бумага и масло, могут загореться и сами стать источниками огня.

Другие же могут просто не поддерживать горение, а плавиться, разрушаться от воздействия повышенной температуры. Кабели с такой изоляцией называются «негорючими» и в маркировке имеют пометку «нг».

Делятся на две группы, не поддерживающие процесс горения при:

1. Одиночная прокладка:

2. Группа размещения.

Инженеры проектных организаций занимаются подбором кабельной продукции промышленного назначения. Рассмотрим, как самостоятельно реализовать этот вопрос в бытовых целях.

Как выбрать кабель и провод для домашней электропроводки

Сразу отметим, что старые правила, разрешающие использование алюминия и его сплавов для проводов и кабелей жилых домов, больше не действуют.
