Ввгп. Кабель ВВГ-П: характеристики, применение и особенности плоского силового кабеля

Что такое кабель ВВГ-П. Какие технические характеристики имеет плоский силовой кабель ВВГ-П. Где применяется кабель ВВГ-П и какие у него особенности конструкции. Как выбрать и проложить кабель ВВГ-П правильно.

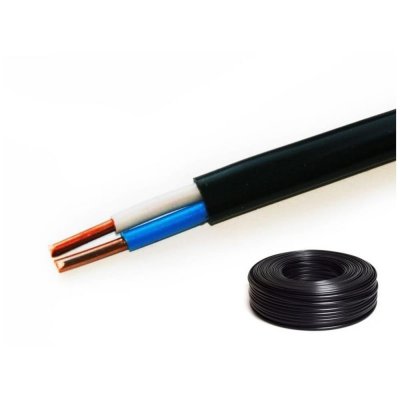

Что представляет собой кабель ВВГ-П

Кабель ВВГ-П — это силовой кабель с медными жилами, изоляцией и оболочкой из поливинилхлоридного (ПВХ) пластиката, без защитного покрова. Буква «П» в маркировке означает плоское исполнение — жилы расположены в одной плоскости параллельно друг другу.

Основные характеристики кабеля ВВГ-П:

• Номинальное напряжение: 0,66 и 1 кВ
• Число жил: 2, 3 или 4
• Сечение жил: от 1,5 до 16 мм²
• Изоляция и оболочка: ПВХ пластикат
• Форма: плоская
• Температура эксплуатации: от -50°C до +50°C
• Срок службы: не менее 30 лет

Расшифровка маркировки кабеля ВВГ-П

Маркировка ВВГ-П расшифровывается следующим образом:

• В — изоляция из ПВХ пластиката
• В — оболочка из ПВХ пластиката
• Г — отсутствие защитного покрова (голый)
• П — плоский

Дополнительные обозначения в маркировке:

• нг — не распространяющий горение при групповой прокладке
• LS — с пониженным дымо- и газовыделением
• ХЛ — холодостойкое исполнение (до -60°C)
• Т — тропическое исполнение

Конструкция кабеля ВВГ-П

Кабель ВВГ-П имеет следующую конструкцию:

1. Токопроводящие жилы — медные, однопроволочные или многопроволочные
2. Изоляция жил — из ПВХ пластиката
3. Внутренняя оболочка — из ПВХ пластиката (для многожильных кабелей)
4. Наружная оболочка — из ПВХ пластиката

Жилы расположены параллельно в одной плоскости, что придает кабелю характерную плоскую форму. Это основное отличие от обычного круглого кабеля ВВГ.

Области применения кабеля ВВГ-П

Кабель ВВГ-П применяется для следующих целей:

• Передача и распределение электроэнергии в стационарных электроустановках
• Прокладка внутри помещений
• Монтаж открытым способом по стенам и потолкам
• Прокладка в лотках, коробах, трубах
• Использование в производственных, жилых и общественных помещениях

Плоская форма делает ВВГ-П удобным для прокладки в стесненных условиях, например, под плинтусами или в узких кабель-каналах.

Преимущества и недостатки кабеля ВВГ-П

Основные преимущества кабеля ВВГ-П:

• Удобство монтажа благодаря плоской форме
• Экономия пространства при прокладке
• Низкая стоимость по сравнению с круглыми кабелями
• Хорошая гибкость
• Устойчивость к воздействию влаги

Недостатки кабеля ВВГ-П:

• Ограниченный диапазон сечений (до 16 мм²)
• Меньшая механическая прочность оболочки
• Не подходит для подземной прокладки без дополнительной защиты
• Горючесть базовой версии (без индекса «нг»)

Технические характеристики кабеля ВВГ-П

Основные технические параметры кабеля ВВГ-П:

• Номинальное напряжение: 0,66 и 1 кВ
• Номинальная частота: 50 Гц
• Длительно допустимая температура нагрева жил: +70°C
• Максимально допустимая температура жил при коротком замыкании: +160°C
• Минимальная температура прокладки без предварительного подогрева: -15°C
• Минимальный радиус изгиба при прокладке: 7,5 наружных диаметров кабеля
• Срок службы: не менее 30 лет

Как выбрать сечение кабеля ВВГ-П

При выборе сечения кабеля ВВГ-П следует учитывать следующие факторы:

1. Мощность нагрузки
2. Длина кабельной линии
3. Способ прокладки
4. Температура окружающей среды
5. Допустимые потери напряжения

Для правильного выбора сечения необходимо:

• Рассчитать ток нагрузки
• Определить допустимый длительный ток для выбранного сечения
• Проверить падение напряжения на длине кабеля
• Учесть поправочные коэффициенты на условия прокладки

Рекомендуется выбирать сечение с запасом 15-20% по току для обеспечения надежности и возможности увеличения нагрузки в будущем.

Особенности монтажа кабеля ВВГ-П

При монтаже кабеля ВВГ-П следует соблюдать следующие правила:

• Минимальная температура монтажа без подогрева: -15°C
• Минимальный радиус изгиба: 7,5 диаметров кабеля
• Не допускать механических повреждений оболочки
• Использовать специальные плоские клипсы для крепления
• При прокладке в трубах учитывать заполнение не более 60%
• Соблюдать требования по групповой прокладке для негорючих версий

Плоская форма кабеля позволяет аккуратно прокладывать его под плинтусами, в кабель-каналах и по поверхностям стен, что упрощает монтаж по сравнению с круглыми кабелями.

Сравнение кабеля ВВГ-П с аналогами

Основные аналоги кабеля ВВГ-П:

• ВВГнг-П — не распространяющий горение при групповой прокладке
• ВВГнг-LS-П — с пониженным дымо- и газовыделением
• NYM — плоский кабель с ПВХ изоляцией европейского стандарта

Отличия ВВГ-П от аналогов:

• ВВГ-П дешевле негорючих версий
• ВВГнг-П и ВВГнг-LS-П безопаснее при пожаре
• NYM имеет дополнительную внутреннюю оболочку

Выбор конкретного типа кабеля зависит от требований пожарной безопасности объекта и условий эксплуатации.

Кабель ВВГ-П — Расшифровка, Характеристики и все Сечения

Кабель ВВГ-П — Расшифровка, Характеристики и все Сечения

— 0,66/1 кВ

Заказать

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	2 — 4 жил
Размер сечения	1,5 — 16 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка ВВГ-П

*

— отсутствие буквы А означает, что токопроводящая жила — медная

В

— изоляция из ПВХ пластиката

В

— оболочка из поливинилхлоридного пластиката

Г

— отсутствие защитного покрова

П

— плоский, жилы расположены в одной плоскости параллельно друг другу

ВВГ-П-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГ-П-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики ВВГ-П

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП ВВГ-П

3533712600

Класс пожарной безопасности

O1. 8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12. 5 Н/мм	12.5 Н/мм
Относительное удлинение при разрыве, не менее	150%	150%
После старения
Прочность при разрыве, не менее	12.5 Н/мм	12.5 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	150%	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

Конструкция ВВГ-П

1. 1. Медная токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
4. 4. Оболочка из ПВХ пластиката

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	1,5-50	—
Многопроволочная	16-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка ВВГ-П Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012. Число жил в кабеле, шт. Цвет изоляции жилы Порядковый номер жилы 1 2 3 4 5 2 Серый* Синий — — — 3 Серый* Коричневый Черный — — Серый* Синий Зеленый-Желтый — — 4 Серый* Коричневый Черный Синий — Серый* Коричневый Черный Зеленый-Желтый — 5 Серый* Коричневый Черный Синий Зеленый-Желтый Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком)

Применение ВВГ-П

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

Сечения и маркоразмеры ВВГ-П

Выбрав необходимый размер кабеля ВВГ-П, вы сможете уточнить значения и описание следующих характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• ВВГ-П 2х1,5
• ВВГ-П 2х2,5

• ВВГ-П 2х4
• ВВГ-П 2х6

• ВВГ-П 2х10
• ВВГ-П 2х16

• ВВГ-П 3х1,5
• ВВГ-П 3х2,5

• ВВГ-П 3х4
• ВВГ-П 3х6

• ВВГ-П 3х10
• ВВГ-П 3х16

ГОСТ ВВГ-П

Ниже представлены государственные стандарты для ВВГ-П, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0. 66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги ВВГ-П

ВВГнг-LS-П

плоский, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

ВВГнг-П

плоский, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГ-Пнг(А)-FRLSLTx

Заводы-производители ВВГ-П

ООО «КЗ «Цветлит»

ООО «Режкабель»

АО «Уралкабель»

АО «Псковкабель»

ООО «Рыбинсккабель»

ООО «УК «Кавказкабель»

ОАО «Щучинский завод Автопровод»

ООО «ПромСтройКабель»

АО «Самарская кабельная компания»

ООО «Алтайкабель»

ООО «Prysmian Group Russia»

ООО «НКЗ «Электрокабель НН»

ООО «Радиус»

ЗАО «Белтелекабель»

ООО «Камский Кабель»

ООО «Торговый Дом ЗЗЦМ-Кабель»

ООО «ПромЭко»

ООО «Завод Москабель»

ООО «Луки-Кабель»

АО «НП «Подольсккабель»

ООО «ГК Энергокомплект МФ»

ООО «ТД Сибирский Кабельный Завод»

АО «Завод «Энергокабель»

ООО «СмолКабель»

ООО «БРЭКС»

ООО «Томсккабель»

АО «Элкаб-КЗ»

АО «Электрокабель «Кольчугинский завод»

ООО «КЗ Титан»

ООО «ТД РТ-Кабель»

ООО «Калужский кабельный завод»

ООО «Арзамасский кабельный завод»

ООО «Донкабель»

ООО «ВЛКЗ»

ООО «Дмитров Кабель»

Ваша заявка на кабель ВВГ-П успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

ВВГ-П

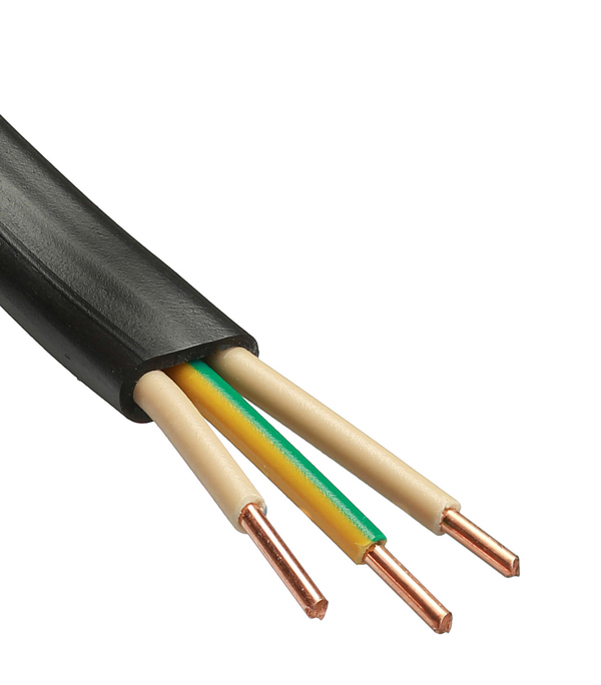

Структура кабеля ВВГ-П (плоский)

Кабель ВВГ состоит двух, трех или четырех жил, так же бывает с наличием заземляющие и нулевой жилы. Для удобства подключения жилы кабеля ввг окрашены в различные цвета. Следует знать, что СИНИЙ или ГОЛУБОЙ цвет означает, что жила является нулевой, а ЖЕЛТО-ЗЕЛЕНАЯ жила означает заземление. При укладке проводки следует учитывать это!

Технические характеристики кабеля ВВГ

• Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
• Диапазон температур эксплуатации: от -50°С до +50°С
• Относительная влажность воздуха при температуре до +35°С: до 98%
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

Минимальный радиус изгиба при прокладке кабелей одножильных марки ВВГ — 10 наружных диаметров, кабелей одножильных марки ВВГнг — 15 наружных диаметров, кабелей многожильных — 7. 5 наружных диаметров.

Номинальная частота кабеля силового ВВГ: 50 Гц Испытательное переменное напряжение частотой 50 Гц:

•        на напряжение 0,66 кВ — 3 кВ
•        на напряжение 1 кВ — 3.5 кВ

Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С Строительная длина кабелей для сечений основных жил:

ВВГ — кабель силовой с медными жилами в пластмассовой изоляции и оболочке соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Описание кабеля ВВГ

Кабель ВВГ является первым поколением силовых кабелей в ПВХ изоляции и оболочке, разработан он был для стационарного монтажа в электрические сети с переменным напряжением до 1000 Вольт и частотой до 50 Герц. Кабель ВВГ завоевал всеобщую популярность благодаря дешевизне и оптимальным характеристикам, он не был таким пожароопасным как кабель с бумажной пропитанной изоляцией и был более долговечным в отличии от кабелей с резиновой изоляцией, был устойчив к влажности в отличии от кабелей с ХБ изоляцией, но прогресс не стоит на месте и на его смену пришел кабель ВВГнг который являясь аналогом ВВГ показывал более выдающиеся характеристики в плане пожаробезопасности.

В настоящее время силовой кабель ВВГ является устаревшей позицией ввиду своей пожароопасности, повсеместно его меняют на ВВГнг.

Характеристики кабеля ВВГ

Эксплуатируют кабель ВВГ при температурах от -50 до +50 градусов Цельсия.

Оптимальная влажность при эксплуатации кабелей ВВГ до 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабеля которое устойчиво к воздействию плесени.

Монтаж кабелей ВВГ производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабеля для предотвращения повреждения застывшей оболочки.

Кабель ВВГ не распространяет горение при одиночной прокладке, при групповом монтаже требуется дополнительные меры пожаробезопасности.

Допустимая рабочая температура нагрева жил кабеля ВВГ  70 градусов.

Максимальная температура нагрева жил при коротком замыкании, не более 160 градусов, при более высокой температуре существует риск оплавления изоляции.

Предельно допустимая температура нагрева жил кабеля ВВГ при условии невозгорания: 350 градусов.

Срок службы кабеля ВВГ не менее 30 лет с даты изготовления.

Расшифровка маркировки ВВГ

В — изоляция из ПВХ пластиката.

В — оболочка из ПВХ пластиката.

Г — не имеет брони.

Конструкция кабеля ВВГ

1) Жила  — медная первого или второго класса по ГОСТ 22483.

2) Изоляция — из поливинилхлоридного пластиката.

3) Оболочка — из поливинилхлоридного пластиката.

Применение кабеля ВВГ

Силовой медный кабель ВВГ применяют для стационарной установки в электрических сетях с напряжением до 1000 Вольт и частотой 50 Герц. Кабелем ВВГ монтируют электрическую проводку без ограничения разности уровней по трассе, при прокладке на открытом воздухе требуется дополнительная защита от попадания прямых солнечных лучей (ПНД труба, кабельный лоток и др), так как ультрафиолет значительно сокращает срок службы кабеля ВВГ, при прокладке в земле требуются дополнительные меры защиты от механических повреждений оболочки. В зданиях и сооружениях прокладывать ВВГ запрещено по новым требованиям пожарной безопасности.

Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

Способы прокладки кабеля

Открытый способ прокладки кабеля ВВГ. Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле. Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность купить кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) — ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) — ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) — ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Кабель ВВГ 2*1.5, ВВГ 2*10, ВВГ 2*16, ВВГ 2*2.5, ВВГ 2*4, ВВГ 2*6, ВВГ 3*1.5, ВВГ 3*10, ВВГ 3*16, ВВГ 3*2,5, ВВГ 3*4, ВВГ 3*6, ВВГ 4*1,5, ВВГ 4*10, ВВГ 4*120, ВВГ 4*150, ВВГ 4*16, ВВГ 4*185, ВВГ 4*2,5, ВВГ 4*240, ВВГ 4*25, ВВГ 4*35, ВВГ 4*4, ВВГ 4*50, ВВГ 4*6, ВВГ 4*70, ВВГ 4*95, ВВГ 5*1,5, ВВГ 5*10, ВВГ 5*120, ВВГ 5*150, ВВГ 5*16, ВВГ 5*185, ВВГ 5*2,5, ВВГ 5*25, ВВГ 5*35, ВВГ 5*4, ВВГ 5*50, ВВГ 5*6, ВВГ 5*70 ВВГ 5*95 предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке — Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

• — буква А, если это алюминий;
• — без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

• — буква П – полимерная изоляция;
• — буквы Пв – полиэтилен;
• — буква В – поливинилхлорид.

3. Броня кабеля:

• — буква Г – брони нет, кабель голый;
• — бронированный (Б).

4. Оболочка, наружная изоляция:

• — буква В – поливинилхлорид;
• — буквы Шв – имеет защитный шланг;
• — буквы Шп – имеет защитный шланг из полиэтилена;
• — буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

• — если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
• — если обозначение нг, то при групповой прокладке кабель не распространяет горение;
• — если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
• — если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
• — если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
• — если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.



Кабельная продукция. В наличии силовой медный и алюминиевый кабель и провод … У нас Вы можете подобрать сопутствующий товар: кабель-канал,гофро-трубы, хомуты, муфты.

Кабельная компания «Многокабеля» предлагает широкий ассортимент из наличия с возможностью доставки по всей России:

Купить кабель Поволжье, Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить кабель с учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безенчук, Пестравка

Купить кабель с учетом доставки: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

Кабель с учетом доставки: Республика Татарстан, Альметевск, Апастово, Бавлы, Бугульма, Казань, Нурлат.

Кабель с учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

Кабель  с доставкой: Ставропольский край, Ставрополь, Александровское, Арзгир, Благодарный,Буденновск, Георгиевск, Грачевка, Дивное, Ессентуки, Железноводск, Зеленокумск, Изобильный,

Кабель  в наличии с доставкой: Краснодарский край, Краснодар, Абинск, Адлер, Анапа, Апшеронск, Армавир, Аше, Белая Глина, Белореченск, Брюховецкая, Вардане, Выселки, Геленджик, Горячий Ключ, Гулькевичи, Динская, Ейск, Кавказская, Калининская, Каневская, Кореновск, Красноармейская, Кропоткин, Крыловская, Крымск, Кудепста, Курганинск,

Астраханская область, Астрахань, Енотаевка, Камызяк, Началово, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Икряное, Нариманов, Черный Яр

Волгоградская область, Волгоград, Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петров Вал, Серафимович, Суровикино, Урюпинск, Фролово

Воронежская область, Воронеж, Бобров, Богучар, Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробьевка, Грибановский, Калач, Каменка, Кантемировка, Каширское, Лиски, Нижнедевицк, Новая Усмань, Нововоронеж, Новохоперск, Ольховатка, Острогожск, Павловск, Панино, Петропавловка, Поворино, Подгоренский, Рамонь, Репьевка, Россошь, Семилуки, Таловая, Терновка, Хохольский, Эртиль

Ростовская область, Ростов-на-Дону, Азов, Аксай, Багаевский, Батайск, Белая Калитва, Боковская, Большая Мартыновка, Веселый, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Заветное, Зерноград, Зимовники, Кагальницкая, Каменоломни, Каменск-Шахтинский, Кашары, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово, Милютинская, Морозовск,Новочеркасск, Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское,Пролетарск, Ремонтное, Родионово-Несветайская, Романовская, Сальск, Семикаракорск,Таганрог, Тарасовский, Тацинский, Усть-Донецкий, Целина, Цимлянск, Чалтырь, Чертково,Шахты

Республика Крым, Симферополь, Алупка, Алушта, Армянск, Бахчисарай, Белогорск, Джанкой, Евпатория,  Инкерман, Керчь,  Коктебель, Красноперекопск, Саки, Севастополь,Крым, Судак, Феодосия, Форос, Щёлкино, Ялта

Гран-при VARAC Vintage 2022





 Добро пожаловать на 42-й ГОД Гран-при VARAC Vintage!







Планируйте присоединиться к нам на 42-й гонке VARAC Vintage Grand Prix, которая пройдет с 16 по 19 июня 2022 года на трассе Mosport Grand Prix в Canadian Tire Motorsport Park.

Поскольку мы планируем это мероприятие, ограничения и правила, с которыми мы можем столкнуться в связи с COVID-19пандемии не известно. Мы планируем, что ограничения на поездки будут минимальными, и людям будет удобно приезжать и участвовать в нашем мероприятии. Разумеется, мы будем соблюдать все протоколы и ограничения, действующие на момент проведения мероприятия, и обязуемся вести регулярную переписку со всеми участниками и заинтересованными лицами, чтобы вы могли самостоятельно принять решение относительно своего присутствия и безопасности.

Классы для нашего мероприятия включают Винтаж (до 1962 г.), Исторический (до 1973), Classic (до 1999 г.), Formula Classic (гоночные автомобили с открытыми колесами / Monoposto, выпущенные до 1999 г.) и Formula Ford Challenge Series. Кроме того, к нам присоединится серия чемпионатов Toyo Tyres F1600. Каждый должен найти что-то для себя — классические седаны, винтажные спортивные автомобили и широкий ассортимент формульных автомобилей. Это обещает быть отличным уик-эндом винтажных гонок.

Наша фирменная марка будет MG! Поэтому мы рассылаем специальное приглашение всем гонщикам MG и приветствуем автомобили MG всех типов — довоенные, серии T. A, B, C, GT, V8 — «принеси их» всем. Мы приветствуем гонщиков MG Vintage, которые обозначили это событие как основное событие. Будет специальная гонка «Все на MG». Кроме того, выходные VVGP положат начало фантастическому пятидневному сбору/встрече для энтузиастов MG — MG 2022 — в Питерборо (19-23 июня)  (https://mgtoronto.com/mg2022/)

Мы также приветствуем участников серии Formula Ford Challenge Series (FFCS) в качестве беговой группы на этом мероприятии. FFCS — это восточная серия США и Канады для автомобилей Formula Ford, проводимая по старинным правилам гонок.

Четверг, 16 июня, день тестов, открытый для участников, желающих получить опыт на этой трассе мирового класса. Обратите внимание, что гонщики, которые ранее не участвовали в гонках на трассе Гран-при Моспорта под номером , должны присутствовать на тестовом дне или получить разрешение от директора гонки. Будут размещены видеоролики и заметки по вождению CTMP/Mosport — новичкам рекомендуется изучить их.

Сеансы Street Lapping будут предлагаться по четвергам в рамках дня тестирования.

ПРОБЕГНЫЕ ГРУППЫ на 2022 год. Мы снова ограничиваем группы пробежек для тренировок и квалификационных заездов до 40 участников. Это может потребовать от нас введения списков ожидания для некоторых из наших групп. Пожалуйста, зарегистрируйтесь заранее, чтобы мы могли скорректировать группы, чтобы разрешить запуск как можно большего количества участников.

ГРУППЫ ПРОБЕГА на 2022 год — мы группируем наши записи Vintage-Historic на основе ВРЕМЕНИ КРУГА, а не объема двигателя. При регистрации выберите беговую группу с подходящим временем круга. Если вы не знаете, какое у вас, вероятно, будет время круга, просмотрите список участников и поставьте себя рядом с сопоставимыми автомобилями. Вы сможете менять группы забегов после пятничных сессий (тренировка утром и квалификация днем) и снова после субботних забегов, если захотите. Подробности далее…

Группа Formula Classic НЕ будет использовать время круга, а будет классифицироваться по формуле/типу транспортного средства. (Например, Formula Juniors будет одним классом). Пожалуйста, свяжитесь с директором гонки, если вы не уверены в том, к какому классу должен быть отнесен ваш автомобиль.

Мы будем проводить несколько специальных гонок, а именно:

• Гонка «все MG», как уже упоминалось, и
• Кубок наций, в котором домашняя база нашей торговой марки (MG), то есть Великобритания («Британцы»), сражается с «Остальным миром» (RoW). Это будет включать в себя британцев на одной стороне сетки против соперника из полосы земледелия на другой стороне. Вы гоняете своего противника. (Гонщики Triumph — это ваш шанс участвовать в гонках с MG, но вы в одной команде в этом один!) Каждая пара будет получать очко за победу, и все победившие стороны будут на подиуме! Более подробная информация будет опубликована в разделе Supp Regs. Открыто для автомобилей VH и классических автомобилей> 2500 фунтов. Обратите внимание, что нам, возможно, придется выполнить некоторую сортировку в событии 9.0056
• — Open Wheel Challenge — гонка для всех желающих на автомобилях с открытыми колесами.

Пожалуйста, зарегистрируйтесь, если это применимо.

В 2022 году требуется членство в VMC — все участники, кроме гостей нашего чемпионата Toyo Tire F1600, ДОЛЖНЫ быть с хорошей репутацией членом клуба Совета Vintage Motorsports с хорошей репутацией. Клубные гонщики, не являющиеся винтажными, не будут допущены к участию в этом мероприятии без разрешения директора гонки.

В пятницу вечером банкет Johnny Greenwood Banquet в конференц-центре CTMP (кассовый бар), за которым следует живой рок-н-ролл в нижнем паддоке в исполнении нашей собственной эклектичной хаус-группы Fun Comes Fast/ Музыкальная шкатулка денежной оспы.

Вне трассы в субботу вечером у нас проходит CPS Paddock Crawl.
