Что такое кабель ВВГзнг. Какие у него технические характеристики. Где применяется кабель ВВГзнг. Как расшифровывается маркировка ВВГзнг. Каковы преимущества использования кабеля ВВГзнг.
Что представляет собой кабель ВВГзнг
Кабель ВВГзнг — это силовой кабель с медными жилами, изоляцией и оболочкой из поливинилхлоридного (ПВХ) пластиката пониженной горючести. Основные элементы конструкции:
- Токопроводящие жилы из меди
- Изоляция жил из ПВХ пластиката пониженной горючести
- Заполнение из невулканизированной резиновой смеси
- Оболочка из ПВХ пластиката пониженной горючести
Буквы в маркировке ВВГзнг расшифровываются следующим образом:
- В — изоляция из ПВХ пластиката
- В — оболочка из ПВХ пластиката
- Г — отсутствие защитных покровов
- з — заполнение промежутков между жилами
- нг — не распространяет горение
Технические характеристики кабеля ВВГзнг
Основные технические характеристики кабеля ВВГзнг:
- Число жил: от 1 до 5
- Сечение жил: от 1,5 до 240 мм²
- Диапазон рабочих температур: от -50°C до +50°C
- Минимальная температура прокладки: -15°C
- Минимальный радиус изгиба: 7,5 диаметров кабеля
- Срок службы: не менее 30 лет
Какова максимально допустимая температура нагрева жил кабеля ВВГзнг? При длительной эксплуатации она не должна превышать 70°C. При коротком замыкании допускается нагрев до 160°C в течение не более 4 секунд.
Области применения кабеля ВВГзнг
Кабель ВВГзнг применяется в следующих сферах:
- Передача и распределение электроэнергии в стационарных установках
- Прокладка в кабельных сооружениях и производственных помещениях
- Монтаж силовых и осветительных сетей
- Подключение стационарного электрооборудования
- Применение на объектах, где требуется повышенная пожарная безопасность
Где запрещено использовать кабель ВВГзнг? Его нельзя применять для прокладки в земле, воде, агрессивных средах. Также не рекомендуется использование в качестве проводки внутри помещений из-за высокого дымовыделения при горении.
Преимущества кабеля ВВГзнг
Основные достоинства кабеля ВВГзнг по сравнению с аналогами:
- Не распространяет горение при групповой прокладке
- Пониженное дымо- и газовыделение при горении
- Высокая гибкость и удобство монтажа
- Устойчивость к механическим воздействиям
- Длительный срок эксплуатации (до 30 лет)
- Широкий диапазон рабочих температур
Почему кабель ВВГзнг считается более безопасным? Благодаря пониженной горючести и низкому дымовыделению он снижает риск распространения пожара и облегчает эвакуацию людей в случае возгорания.
Конструктивные особенности кабеля ВВГзнг
Кабель ВВГзнг имеет следующие конструктивные особенности:
- Токопроводящие жилы выполнены из меди и могут быть одно- или многопроволочными
- Изоляция и оболочка изготовлены из специального ПВХ пластиката пониженной горючести
- Пространство между жилами заполнено невулканизированной резиновой смесью
- Оболочка наложена с заполнением промежутков, придавая кабелю круглую форму
Как отличить кабель ВВГзнг от обычного ВВГ? ВВГзнг имеет маркировку «нг» на оболочке и обычно более светлый оттенок изоляции из-за добавок, снижающих горючесть.
Маркировка и расшифровка кабеля ВВГзнг
Маркировка кабеля ВВГзнг содержит следующую информацию:
- ВВГзнг — тип кабеля
- А — категория по нераспространению горения (если указана)
- LS — низкое дымо- и газовыделение (если указано)
- Число жил и сечение, например 3×2,5
- Номинальное напряжение, например 0,66 кВ
Что означает буква «А» в маркировке ВВГзнг-А? Она указывает на соответствие кабеля категории А по нераспространению горения при групповой прокладке.
Требования к монтажу кабеля ВВГзнг
При монтаже кабеля ВВГзнг необходимо соблюдать следующие требования:
- Минимальная температура прокладки без подогрева -15°C
- Минимальный радиус изгиба — не менее 7,5 диаметров кабеля
- Прокладка в местах, защищенных от прямого воздействия солнечных лучей
- Защита от механических повреждений при открытой прокладке
- Соблюдение допустимых температурных режимов эксплуатации
Какие меры предосторожности нужно соблюдать при монтаже ВВГзнг? Необходимо избегать чрезмерных механических нагрузок, перегибов кабеля и повреждения оболочки острыми предметами.
Сравнение кабеля ВВГзнг с аналогами
Рассмотрим основные отличия кабеля ВВГзнг от аналогичных типов:
- ВВГ — обычный кабель без пониженной горючести
- ВВГнг — не имеет заполнения между жилами
- ВВГнг-LS — имеет еще более низкое дымо- и газовыделение
- NYM — импортный аналог с похожими характеристиками
В чем преимущество ВВГзнг перед обычным ВВГ? ВВГзнг обладает пониженной горючестью и не распространяет горение при групповой прокладке, что повышает пожарную безопасность.
Кабель ВВГзнг — Расшифровка, Характеристики и все Сечения
Кабель ВВГзнг — Расшифровка, Характеристики и все Сечения— 0,66/1 кВ
| Номинальное переменное напряжение | 0,66/1 кВ |
| Количество жил | 1 — 5 жил |
| Размер сечения | 1,5 — 240 мм2 |
Содержание:
- Расшифровка
- Технические
характеристики - Конструкция
- Применение
- Маркировка
- Указания
по эксплуатации - Сечения
и маркоразмеры - ГОСТ
- Аналоги
- Производители
Расшифровка ВВГзнг
*
— отсутствие буквы А означает, что токопроводящая жила — медная
В
— изоляция из ПВХ пластиката
В
— оболочка из поливинилхлоридного пластиката
Г
— отсутствие защитного покрова
з
— заполнение
нг
— не распространяет горение при групповой прокладке
(А)
— класс пожарной безопасности категория A
ВВГзнг-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)
ВВГзнг-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)
N — нулевая жила
Pe — жила заземления
ож — однопроволочная жила
ок — однопроволочная круглая жила
мж,мп,мн — многопроволочная жила
мк — многопроволочная круглая жила
мс — многопроволочная секторная жила
Технические характеристики ВВГзнг
Общие характеристики
Номинальное переменное напряжение
0,66/1 кВ
Номинальная частота
50 Гц
Минимально допустимый радиус изгиба при прокладке
10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля)
Строительная длина
200-450 метров
Допустимые усилия при протяжке кабеля по трассе прокладки
50 Н/мм2
Код ОКП ВВГзнг
353371
Класс пожарной безопасности
П1б.
8.2.5.4
Срок службы
30 лет
Гарантийный срок эксплуатации кабеля
5 лет
Температура окружающей среды при эксплуатации кабеля
от -50°С до 50°С
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C
98%
Минимальная температура прокладки кабеля без предварительного подогрева
-15°С
Радиус изгиба
Допустимые температуры нагрева токопроводящих жил кабеля:
Длительно-допустимая
70 °С
В режиме перегрузки
90 °С
Предельная при коротком замыкании
160 °С
По условию невозгорания при коротком замыкании
350 °С
Указания по эксплуатации
Характеристики изоляции и оболочки
| Наименование характеристики | Значение для изоляции из ПВХ | Значение для наружной оболочки и шланга из ПВХ |
| До старения | ||
| Прочность при разрыве, не менее | 12. 5 Н/мм | 12.5 Н/мм |
| Относительное удлинение при разрыве, не менее | 150% | 150% |
| После старения | ||
| Прочность при разрыве, не менее | 12.5 Н/мм | 12.5 Н/мм |
| Отклонение* значения прочности при растяжении, не более | ±25% | ±25% |
| Относительное удлинение при разрыве, не менее | 150% | 150% |
| Отклонение значения относительного удлинения при разрыве, не более | ±25% | ±25% |
| Глубина продавливания при высоких температурах, не более | 50% | 50% |
| Водопоглощение — увеличение массы, не более | 10 мг/см2 | — |
| Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более | — | 20% |
*Отклонение – разность между средним значением, полученным после старения, и средним значением,
полученным до старения, выраженная в процентах последнего.
Конструкция ВВГзнг
- 1. Медная токопроводящая жила
- 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
- 3. Заполнение – из невулканизированной резиновой смеси
- 4. Оболочка из ПВХ пластиката пониженной горючести
Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:
| Наименование жилы | Номинальное сечение медной жилы, мм | |
| круглой | секторной (сегментной) | |
| Однопроволочная | 1,5-50 | — |
| Многопроволочная | 16-1000 | 25-400 |
Многожильные кабели должны иметь все жилы равного сечения.
Четырехжильные кабели с
жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения
(нулевую или заземления) в соответствии с таблицей:
| Наименование жилы | Номинальное сечение медной жилы, мм | ||||||||||
| Основная | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Нулевая или заземления | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Маркировка ВВГзнгИзолированные жилы кабелей должны иметь отличительную расцветку.
Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
Расцветка должна быть сплошной или в
виде продольной полосы шириной не менее 1 мм.
Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.Применение ВВГзнг
- Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
- Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
- Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
- Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
- Класс пожарной опасности по ГОСТ 31565-2012: П1б.
8.2.5.4 - Кабели применяют для электроснабжения электроустановок, требующих уплотнения при вводе в электрооборудование
8.2.5.4Сечения и маркоразмеры ВВГзнг
Выбрав необходимый размер кабеля ВВГзнг, вы сможете уточнить значения и описание следующих характеристик:
- вес и диаметр
- токовая нагрузка
- ток короткого замыкания
- мощность
- сопротивление
- точная конструкция
- маркировка
- ВВГзнг 2х1,5
- ВВГзнг 2х2,5
- ВВГзнг 2х4
- ВВГзнг 2х6
- ВВГзнг 2х10
- ВВГзнг 2х16
- ВВГзнг 2х25
- ВВГзнг 2х35
- ВВГзнг 2х50
- ВВГзнг 2х70
- ВВГзнг 2х95
- ВВГзнг 2х120
- ВВГзнг 2х150
- ВВГзнг 2х185
- ВВГзнг 2х240
- ВВГзнг 3х1,5
- ВВГзнг 3х2,5
- ВВГзнг 3х4
- ВВГзнг 3х6
- ВВГзнг 3х10
- ВВГзнг 3х16
- ВВГзнг 3х25
- ВВГзнг 3х35
- ВВГзнг 3х50
- ВВГзнг 3х70
- ВВГзнг 3х95
- ВВГзнг 3х120
- ВВГзнг 3х150
- ВВГзнг 3х185
- ВВГзнг 3х240
- ВВГзнг 3х2,5+1х1,5
- ВВГзнг 3х4+1х2,5
- ВВГзнг 3х6+1х4
- ВВГзнг 3х10+1х6
- ВВГзнг 3х16+1х10
- ВВГзнг 3х25+1х16
- ВВГзнг 3х35+1х16
- ВВГзнг 3х50+1х25
- ВВГзнг 3х70+1х25
- ВВГзнг 3х95+1х50
- ВВГзнг 3х120+1х70
- ВВГзнг 3х150+1х70
- ВВГзнг 3х185+1х95
- ВВГзнг 3х240+1х120
- ВВГзнг 4х1,5
- ВВГзнг 4х2,5
- ВВГзнг 4х4
- ВВГзнг 4х6
- ВВГзнг 4х10
- ВВГзнг 4х16
- ВВГзнг 4х25
- ВВГзнг 4х35
- ВВГзнг 4х50
- ВВГзнг 4х70
- ВВГзнг 4х95
- ВВГзнг 4х120
- ВВГзнг 4х150
- ВВГзнг 4х185
- ВВГзнг 4х240
- ВВГзнг 5х1,5
- ВВГзнг 5х2,5
- ВВГзнг 5х4
- ВВГзнг 5х6
- ВВГзнг 5х10
- ВВГзнг 5х16
- ВВГзнг 5х25
- ВВГзнг 5х35
- ВВГзнг 5х50
- ВВГзнг 5х70
- ВВГзнг 5х95
- ВВГзнг 5х120
- ВВГзнг 5х150
- ВВГзнг 5х185
- ВВГзнг 5х240
ГОСТ ВВГзнг
Ниже представлены государственные стандарты для ВВГзнг, в соответствии с которыми мы собрали
технические характеристики, представленные на данной странице.
ГОСТ 31996-2012
действующий
«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»
с 01.01.2014 по н.в.
скачать
ГОСТ Р 53769-2010
недействующий
«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»
с 01.01.2011 по 01.01.2014
скачать
ГОСТ 16442-80
недействующий
«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.
66; 1; 3; и 6 кВ Общие технические условия»
с 01.01.1982 по 01.01.2011
скачать
Так же смотрите
ГОСТ 22483-2012
действующий
«Жилы токопроводящие для кабелей, проводов и шнуров»
с 01.01.2014 по н.в.
скачать
ГОСТ 23286-78
действующий
«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»
с 01.01.1983 по н.в.
скачать
ГОСТ 7006-72
действующий
«Покровы защитные кабелей»
с 01.01.1975 по н.в.
скачать
ГОСТ 31565-2012
действующий
«Требования пожарной безопасности»
с 01.01.2014 по н.в.
скачать
ГОСТ 15150-69
действующий
«Исполнения для различных климатических районов»
с 01.
01.1971 по н.в.
скачать
Аналоги ВВГзнг
ВВГнг-LS-П
плоский, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

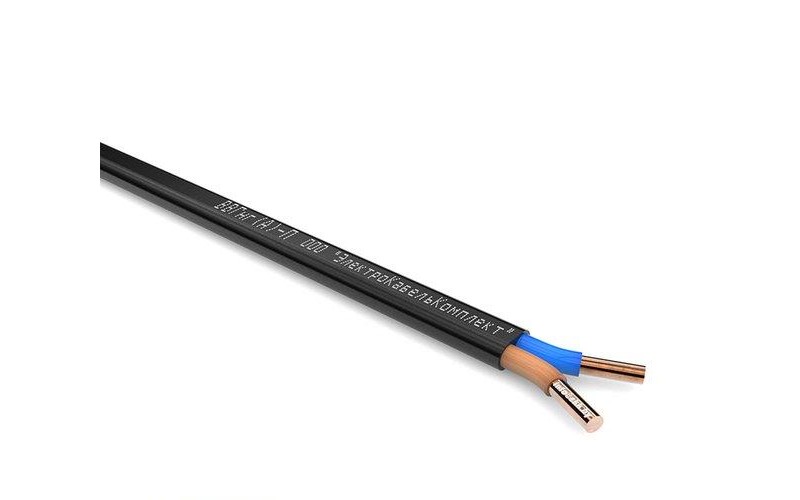

ВВГнг-П
плоский, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.
ВВГз
с заполнением, с медной жилой, изоляцией и оболочкой из ПВХ.
ВВГ-П
плоский, с медной жилой, изоляцией и оболочкой из ПВХ.
ВВГнг-FRLS
с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий.
ВВГнг-LS
с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.
ВВГнг
с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.
ВВГ
с медной жилой, изоляцией и оболочкой из ПВХ.
Заводы-производители ВВГзнг
АО «Электротехмаш»
ЗАО «МТД Энергорегионкомплект»
ООО «ГК Энергокомплект МФ»
АО «Электрокабель «Кольчугинский завод»
ОАО «Беларускабель»
ООО «Торговый Дом ЗЗЦМ-Кабель»
ООО «Донкабель»
ООО «Калужский кабельный завод»
ООО «Камский Кабель»
Ваша заявка на кабель ВВГзнг успешно отправлена.
С вами свяжутся в ближайшее время!
Представьтесь, пожалуйста:
E-Mail:
Телефон:
Необходимое количество:
Сообщение (при необходимости):
Авторизация Регистрация Забыли пароль?
Кабель ВВГзнг(А)-LS
Кабель ВВГзнг(А)-LS
Исполнение: Круглый
Описание и характеристики
Свойства
Негорючий
С пониженным дымовыделением
Описание
Расшифровка кабеля ВВГзнг(A)-LS:
В — изоляция жил из ПВХ пластиката пониженной горючести.
В — оболочка из ПВХ пластиката пониженной горючести.
Г — отсутствие наружных покровов
з — заполнение промежутков между жилами
нг(A) — не распространяет горения по категории А
LS — низкие показатели дымо и газовыделения при горении
Элементы конструкции кабеля ВВГзнг(A)-LS:
Токопроводящая жила — медная, скрученная или однопроволочная
Изоляция — поливинилхлоридный пластикат пониженной горючести, с низким дымо и газовыделением
Оболочка — поливинилхлоридный пластикат пониженной горючести, с низким дымо и газовыделением.
Оболочка наложена с заполнением промежутков между жилами, придавая кабелю круглую форму.
Технические характеристики кабеля ВВГзнг(A)-LS:
Испытательное напряжение переменного тока частоты 50 Гц в течении 10 мин:
— для кабеля на номинальное напряжение 660 В — 3000 В
— для кабеля на номинальное напряжение 1000 В — 3500 В
Кабели должны эксплуатироваться в стационарном состоянии при температуре окружающей среды от минус 50°С до плюс 50°С, относительной влажности воздуха до 98% при температуре до 35С.
Температура, при которой производится монтаж кабелей – не ниже минус 15С (без предварительного подогрева).
Радиус изгиба при монтаже – не менее 7,5 наружных диаметров кабеля.
Максимальное напряжение трехфазной электрической сети, на которых могут эксплуатироваться кабели:
— для кабелей на номинальное напряжение 0,66 кВ — 0,72 кВ;
— для кабелей на номинальное напряжение 1 кВ — 1,2 кВ.
Длительно — допустимая температура нагрева жил при эксплуатации не должна превышать 70°С.
Максимально допустимая температура нагрева жил при коротком замыкании продолжительностью не более 4 с не должна превышать 160°С.
Допустимая температура нагрева жил кабелей в аварийном режиме продолжительностью не более 8ч в сутки и не более 1000 ч за срок
службы не должна превышать 80°С.
Доставка и оплата
Доставка до терминалов ТК в г. Чебоксары — бесплатно. Самовывоз со складов (г. Мариинский Посад, ул. Николаева, д. 93 и г.Москва, Дмитровское шоссе, д.163 Ж (строение 3))
Готовы рассматривать различные условия оплаты. Финансовоустойчивым компаниям предоставляется отсрочка платежа до 30 к.д. Отдельно рассматриваются оплаты с отсрочкой на более длительный срок. Готовы рассматривать длительные отсрочки платежей под обеспечение Банковской Гарантии, рассматриваем факторинг, договоры поручительства.
Гарантия и возврат
5 лет с даты ввода в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
При обнаружении недостачи, пересортицы, брака, нарушения упаковки, маркировки, вызов представителя Поставщика обязателен. В случае составления Акта и признания Поставщиком претензии Покупателя, Поставщик обязуется произвести замену некачественной продукции и/или допоставку за свой счёт в 20-дневный срок с момента признания претензии Покупателя. В случае невозможности замены или восполнения продукции, Поставщик возвращает полученные ранее от Покупателя в счет оплаты недопоставленной и/или некачественной продукции денежные средства.
Документы
Для того, чтобы верно выбрать силовой кабель, нужно учитывать, где он станет укладываться и в какой среде будет эксплуатироваться. В строительной практике большая часть электротехников применяют несложную формулу определения размера.
Для того, чтобы верно выбрать силовой кабель, нужно учитывать, где он станет укладываться и в какой среде будет эксплуатироваться.
В строительной практике большая часть электротехников применяют несложную формулу определения размера.
О компании
Короткие сроки производства
Полный цикл производства продукции на территории завода
Изготовление по Техническиму Заданию заказчика с соблюдением норм ГОСТа
Наличие региональных складов с бесплатной доставкой до них
Предоставление отсрочек и скидок
Высокое качество продукции по оптимальным ценам
О компании
Сертификаты ДоставкаВВГз (3 класс), ВВГзнг (3 класс), ВВГзнгд (3 класс), ВВГз (5 класс), ВВГзнг (5 класс), ВВГзнгд (5 класс)
Выберите номинальное напряжение, кВ
- 0,66 кВ
- 1 кВ
| Количество жил и номинальное сечение, мм 2 | Номинальный наружный диаметр, мм | Расчетная масса 1 км кабеля, кг |
| 2 х 1,5 | 9,5 | 122 |
| 2 х 2,5 | 10,4 | 155 |
| 2 х 4,0 | 12,1 | 214 |
| 2 х 6,0 | 14,0 | 293 |
| 2 х 10 | 16,6 | 433 |
| 2 х 16 | 18,4 | 589 |
| 2 х 25 | 22,3 | 891 |
| 2 х 35 | 25,2 | 1170 |
| 2 х 50 | 29,5 | 1596 |
| 3 x 1,5 | 10,0 | 140 |
| 3 x 2,5 | 11,0 | 182 |
| 3 х 4,0 | 12,7 | 255 |
| 3 х 6,0 | 14,8 | 350 |
| 3 х 10 | 17,7 | 527 |
| 3 х 16 | 19,6 | 731 |
| 3 х 25 | 24,1 | 1139 |
| 3 х 35 | 26,8 | 1475 |
| 3 х 50 | 31,4 | 2014 |
| 3 х 2,5 + 1 х 1,5 | 11,9 | 212 |
| 3 х 4,0 + 1 х 2,5 | 13,9 | 300 |
| 3 х 6,0 + 1 х 4,0 | 16,3 | 416 |
| 3 х 10 + 1 х 6,0 | 19,8 | 641 |
| 3 х 16 + 1 х 10 | 21,5 | 865 |
| 3 х 25 + 1 х 16 | 25,6 | 1298 |
| 3 х 35 + 1 х 16 | 28,5 | 1650 |
| 3 х 50 + 1 х 25 | 33,4 | 2280 |
| 4 х 1,5 | 10,9 | 166 |
| 4 х 2,5 | 11,9 | 218 |
| 4 х 4,0 | 13,9 | 309 |
| 4 х 6,0 | 16,3 | 426 |
| 4 х 10 | 19,8 | 664 |
| 4 х 16 | 21,5 | 905 |
| 4 х 25 | 26,5 | 1415 |
| 4 х 35 | 29,5 | 1841 |
| 4 х 50 | 35,1 | 2550 |
| 5 х 1,5 | 11,8 | 200 |
| 5 х 2,5 | 13,0 | 264 |
| 5 х 4,0 | 15,2 | 377 |
| 5 х 6,0 | 17,9 | 523 |
| 5 х 10 | 21,8 | 819 |
| 5 х 16 | 24,1 | 1143 |
| 5 х 25 | 29,3 | 1756 |
| 5 х 35 | 32,6 | 2290 |
| 5 х 50 | 38,8 | 3174 |
| Количество жил и номинальное сечение, мм 2 | Номинальный наружный диаметр, мм | Расчетная масса 1 км кабеля, кг |
| 2 x 1,5 | 10,3 | 139 |
| 2 х 2,5 | 11,2 | 174 |
| 2 х 4,0 | 13,3 | 248 |
| 2 х 6,0 | 15,2 | 331 |
| 2 х 10 | 17,0 | 444 |
| 2 х 16 | 18,8 | 604 |
| 2 х 25 | 22,7 | 908 |
| 2 х 35 | 25,6 | 1188 |
| 2 х 50 | 29,9 | 1616 |
| 2 x 70 | 35,8 | 2255 |
| 2 x 95 | 40,0 | 2921 |
| 2 x 120 | 41,9 | 3436 |
| 2 х 150 | 48,9 | 4435 |
| 2 x 185 | 52,2 | 5287 |
| 2 х 240 | 58,8 | 6769 |
| 2 х 300 | 67,1 | 8593 |
| 3 x 1,5 | 10,9 | 160 |
| 3 x 2,5 | 11,8 | 202 |
| 3 х 4,0 | 14,0 | 292 |
| 3 х 6,0 | 16,1 | 393 |
| 3 х 10 | 18,5 | 554 |
| 3 х 16 | 20,0 | 747 |
| 3 х 25 | 24,5 | 1157 |
| 3 х 35 | 27,2 | 1493 |
| 3 х 50 | 31,8 | 2034 |
| 3 x 70 | 38,2 | 2823 |
| 3 x 95 | 42,7 | 3687 |
| 3 х 120 | 45,1 | 4437 |
| 3 x 150 | 52,2 | 5621 |
| 3 x 185 | 56,2 | 6807 |
| 3 x 240 | 62,9 | 8663 |
| 3 х 300 | 71,7 | 10948 |
| 3 х 2,5 + 1 х 1,5 | 12,9 | 236 |
| 3 х 4,0 + 1 х 2,5 | 15,4 | 343 |
| 3 х 6,0 + 1 х 4,0 | 17,7 | 467 |
| 3 х 10 + 1 х 6,0 | 20,3 | 654 |
| 3 х 16 + 1 х 10 | 22,0 | 882 |
| 3 х 25 + 1 х 16 | 27,0 | 1377 |
| 3 х 35 + 1 х 16 | 28,9 | 1670 |
| 3 х 50 + 1 х 25 | 34,3 | 2333 |
| 3 х 70 + 1 х 35 | 39,4 | 3082 |
| 3 х 95 + 1 х 50 | 46,0 | 4225 |
| 3 х 120 + 1 х 70 | 50,0 | 5262 |
| 3 х 150 + 1 х 70 | 56,1 | 6364 |
| 3 х 185 + 1 х 95 | 60,0 | 7695 |
| 3 х 240 + 1 х 120 | 68,2 | 9972 |
| 3 х 300 + 1 х 150 | 76,5 | 12363 |
| 4 х 1,5 | 11,8 | 189 |
| 4 х 2,5 | 12,9 | 242 |
| 4 х 4,0 | 15,4 | 351 |
| 4 х 6,0 | 17,7 | 476 |
| 4 х 10 | 20,3 | 677 |
| 4 х 16 | 22,0 | 924 |
| 4 х 25 | 27,0 | 1436 |
| 4 х 35 | 30,0 | 1863 |
| 4 х 50 | 35,6 | 2573 |
| 4 х 70 | 42,3 | 3519 |
| 4 х 95 | 47,7 | 4659 |
| 4 х 120 | 50,0 | 5579 |
| 4 х 150 | 58,3 | 7105 |
| 4 х 185 | 62,4 | 8562 |
| 4 x 240 | 70,9 | 11078 |
| 4 х 300 | 79,6 | 13766 |
| 5 х 1,5 | 12,9 | 228 |
| 5 х 2,5 | 14,1 | 294 |
| 5 х 4,0 | 16,8 | 430 |
| 5 х 6,0 | 19,9 | 605 |
| 5 х 10 | 22,3 | 834 |
| 5 х 16 | 24,6 | 1167 |
| 5 х 25 | 29,8 | 1782 |
| 5 х 35 | 33,2 | 2316 |
| 5 х 50 | 39,4 | 3203 |
| 5 х 70 | 47,3 | 4437 |
| 5 х 95 | 52,9 | 5819 |
| 5 х 120 | 55,8 | 7024 |
| 5 х 150 | 64,8 | 8886 |
| 5 х 185 | 70,3 | 10879 |
| 5 х 240 | 78,7 | 13856 |
Выберите номинальное напряжение, кВ
- 0,66 кВ
- 1 кВ
| Количество жил и номинальное сечение, мм 2 | Номинальный наружный диаметр, мм | Расчетная масса 1 км кабеля, кг |
| 2 x 1,5 | 9,5 | 126 |
| 2 х 2,5 | 10,4 | 159 |
| 2 х 4,0 | 12,1 | 220 |
| 2 х 6,0 | 14,0 | 300 |
| 2 х 10 | 16,6 | 444 |
| 2 х 16 | 18,4 | 602 |
| 2 х 25 | 22,3 | 909 |
| 2 х 35 | 25,2 | 1192 |
| 2 х 50 | 29,5 | 1626 |
| 3 x 1,5 | 10,0 | 144 |
| 3 x 2,5 | 11,0 | 186 |
| 3 х 4,0 | 12,7 | 261 |
| 3 х 6,0 | 14,8 | 358 |
| 3 х 10 | 17,7 | 536 |
| 3 х 16 | 19,6 | 743 |
| 3 х 25 | 24,1 | 1156 |
| 3 х 35 | 26,8 | 1496 |
| 3 х 50 | 31,4 | 2041 |
| 3 х 2,5 + 1 х 1,5 | 11,9 | 217 |
| 3 х 4,0 + 1 х 2,5 | 13,9 | 307 |
| 3 х 6,0 + 1 х 4,0 | 16,3 | 425 |
| 3 х 10 + 1 х 6,0 | 19,8 | 653 |
| 3 х 16 + 1 х 10 | 21,5 | 878 |
| 3 х 25 + 1 х 16 | 25,6 | 1315 |
| 3 х 35 + 1 х 16 | 28,5 | 1671 |
| 3 х 50 + 1 х 25 | 33,4 | 2307 |
| 4 х 1,5 | 10,9 | 170 |
| 4 х 2,5 | 11,9 | 223 |
| 4 х 4,0 | 13,9 | 315 |
| 4 х 6,0 | 16,3 | 433 |
| 4 х 10 | 19,8 | 675 |
| 4 х 16 | 21,5 | 918 |
| 4 х 25 | 26,5 | 1433 |
| 4 х 35 | 29,5 | 1863 |
| 4 х 50 | 35,1 | 2580 |
| 5 х 1,5 | 11,8 | 204 |
| 5 х 2,5 | 13,0 | 269 |
| 5 х 4,0 | 15,2 | 384 |
| 5 х 6,0 | 17,9 | 532 |
| 5 х 10 | 21,8 | 830 |
| 5 х 16 | 24,1 | 1157 |
| 5 х 25 | 29,3 | 1775 |
| 5 х 35 | 32,6 | 2313 |
| 5 х 50 | 38,8 | 3206 |
| Количество жил и номинальное сечение, мм 2 | Номинальный наружный диаметр, мм | Расчетная масса 1 км кабеля, кг |
| 2 x 1,5 | 10,3 | 144 |
| 2 х 2,5 | 11,2 | 179 |
| 2 х 4,0 | 13,3 | 255 |
| 2 х 6,0 | 15,2 | 340 |
| 2 х 10 | 17,0 | 455 |
| 2 х 16 | 18,8 | 617 |
| 2 х 25 | 22,7 | 926 |
| 2 х 35 | 25,6 | 1211 |
| 2 х 50 | 29,9 | 1647 |
| 2 x 70 | 35,8 | 2299 |
| 2 x 95 | 40,0 | 2975 |
| 2 x 120 | 41,9 | 3495 |
| 2 х 150 | 48,9 | 4515 |
| 2 x 185 | 52,2 | 5377 |
| 2 х 240 | 58,8 | 6882 |
| 2 х 300 | 67,1 | 8742 |
| 3 x 1,5 | 10,9 | 164 |
| 3 x 2,5 | 11,8 | 207 |
| 3 х 4,0 | 14,0 | 298 |
| 3 х 6,0 | 16,1 | 401 |
| 3 х 10 | 18,5 | 565 |
| 3 х 16 | 20,0 | 760 |
| 3 х 25 | 24,5 | 1175 |
| 3 х 35 | 27,2 | 1515 |
| 3 х 50 | 31,8 | 2061 |
| 3 x 70 | 38,2 | 2862 |
| 3 x 95 | 42,7 | 3734 |
| 3 х 120 | 45,1 | 4490 |
| 3 x 150 | 52,2 | 5689 |
| 3 x 185 | 56,2 | 6887 |
| 3 x 240 | 62,9 | 8760 |
| 3 х 300 | 71,7 | 11076 |
| 3 х 2,5 + 1 х 1,5 | 12,9 | 242 |
| 3 х 4,0 + 1 х 2,5 | 15,4 | 351 |
| 3 х 6,0 + 1 х 4,0 | 17,7 | 476 |
| 3 х 10 + 1 х 6,0 | 20,3 | 666 |
| 3 х 16 + 1 х 10 | 22,0 | 896 |
| 3 х 25 + 1 х 16 | 27,0 | 1398 |
| 3 х 35 + 1 х 16 | 28,9 | 1692 |
| 3 х 50 + 1 х 25 | 34,3 | 2362 |
| 3 х 70 + 1 х 35 | 39,4 | 3116 |
| 3 х 95 + 1 х 50 | 46,0 | 4275 |
| 3 х 120 + 1 х 70 | 50,0 | 5323 |
| 3 х 150 + 1 х 70 | 56,1 | 6436 |
| 3 х 185 + 1 х 95 | 60,0 | 7774 |
| 3 х 240 + 1 х 120 | 68,2 | 10079 |
| 3 х 300 + 1 х 150 | 76,5 | 12491 |
| 4 х 1,5 | 11,8 | 193 |
| 4 х 2,5 | 12,9 | 247 |
| 4 х 4,0 | 15,4 | 358 |
| 4 х 6,0 | 17,7 | 485 |
| 4 х 10 | 20,3 | 688 |
| 4 х 16 | 22,0 | 937 |
| 4 х 25 | 27,0 | 1455 |
| 4 х 35 | 30,0 | 1885 |
| 4 х 50 | 35,6 | 2603 |
| 4 х 70 | 42,3 | 3559 |
| 4 х 95 | 47,7 | 4710 |
| 4 х 120 | 50,0 | 5634 |
| 4 х 150 | 58,3 | 7177 |
| 4 х 185 | 62,4 | 8643 |
| 4 x 240 | 70,9 | 11185 |
| 4 х 300 | 79,6 | 13896 |
| 5 х 1,5 | 12,9 | 233 |
| 5 х 2,5 | 14,1 | 300 |
| 5 х 4,0 | 16,8 | 438 |
| 5 х 6,0 | 19,9 | 615 |
| 5 х 10 | 22,3 | 846 |
| 5 х 16 | 24,6 | 1182 |
| 5 х 25 | 29,8 | 1802 |
| 5 х 35 | 33,2 | 2340 |
| 5 х 50 | 39,4 | 3236 |
| 5 х 70 | 47,3 | 4482 |
| 5 х 95 | 52,9 | 5873 |
| 5 х 120 | 55,8 | 7085 |
| 5 х 150 | 64,8 | 8963 |
| 5 х 185 | 70,3 | 10973 |
| 5 х 240 | 78,7 | 13970 |
Выберите номинальное напряжение, кВ
- 0,66 кВ
- 1 кВ
| Количество жил и номинальное сечение, мм 2 | Номинальный наружный диаметр, мм | Расчетная масса 1 км кабеля, кг |
| 2 x 1,5 | 9,5 | 135 |
| 2 х 2,5 | 10,4 | 170 |
| 2 х 4,0 | 12,1 | 235 |
| 2 х 6,0 | 14,0 | 319 |
| 2 х 10 | 16,6 | 470 |
| 2 х 16 | 18,4 | 633 |
| 2 х 25 | 22,3 | 954 |
| 2 х 35 | 25,2 | 1248 |
| 2 х 50 | 29,5 | 1701 |
| 3 x 1,5 | 10,0 | 154 |
| 3 x 2,5 | 11,0 | 198 |
| 3 х 4,0 | 12,7 | 277 |
| 3 х 6,0 | 14,8 | 378 |
| 3 х 10 | 17,7 | 565 |
| 3 х 16 | 19,6 | 777 |
| 3 х 25 | 24,1 | 1208 |
| 3 х 35 | 26,8 | 1556 |
| 3 х 50 | 31,4 | 2122 |
| 3 х 2,5 + 1 х 1,5 | 11,9 | 231 |
| 3 х 4,0 + 1 х 2,5 | 13,9 | 325 |
| 3 х 6,0 + 1 х 4,0 | 16,3 | 449 |
| 3 х 10 + 1 х 6,0 | 19,8 | 688 |
| 3 х 16 + 1 х 10 | 21,5 | 918 |
| 3 х 25 + 1 х 16 | 25,6 | 1371 |
| 3 х 35 + 1 х 16 | 28,5 | 1737 |
| 3 х 50 + 1 х 25 | 33,4 | 2396 |
| 4 х 1,5 | 10,9 | 182 |
| 4 х 2,5 | 11,9 | 236 |
| 4 х 4,0 | 13,9 | 333 |
| 4 х 6,0 | 16,3 | 457 |
| 4 х 10 | 19,8 | 710 |
| 4 х 16 | 21,5 | 958 |
| 4 х 25 | 26,5 | 1493 |
| 4 х 35 | 29,5 | 1933 |
| 4 х 50 | 35,1 | 2676 |
| 5 х 1,5 | 11,8 | 219 |
| 5 х 2,5 | 13,0 | 286 |
| 5 х 4,0 | 15,2 | 407 |
| 5 х 6,0 | 17,9 | 562 |
| 5 х 10 | 21,8 | 875 |
| 5 х 16 | 24,1 | 1210 |
| 5 х 25 | 29,3 | 1852 |
| 5 х 35 | 32,6 | 2403 |
| 5 х 50 | 38,8 | 3332 |
| Количество жил и номинальное сечение, мм 2 | Номинальный наружный диаметр, мм | Расчетная масса 1 км кабеля, кг |
| 2 x 1,5 | 10,3 | 155 |
| 2 х 2,5 | 11,2 | 192 |
| 2 х 4,0 | 13,3 | 273 |
| 2 х 6,0 | 15,2 | 363 |
| 2 х 10 | 17,0 | 483 |
| 2 х 16 | 18,8 | 651 |
| 2 х 25 | 22,7 | 974 |
| 2 х 35 | 25,6 | 1270 |
| 2 х 50 | 29,9 | 1725 |
| 2 x 70 | 35,8 | 2406 |
| 2 x 95 | 40,0 | 3108 |
| 2 x 120 | 41,9 | 3638 |
| 2 х 150 | 48,9 | 4707 |
| 2 x 185 | 52,2 | 5597 |
| 2 х 240 | 58,8 | 7159 |
| 2 х 300 | 67,1 | 9098 |
| 3 x 1,5 | 10,9 | 177 |
| 3 x 2,5 | 11,8 | 222 |
| 3 х 4,0 | 14,0 | 319 |
| 3 х 6,0 | 16,1 | 427 |
| 3 х 10 | 18,5 | 598 |
| 3 х 16 | 20,0 | 796 |
| 3 х 25 | 24,5 | 1229 |
| 3 х 35 | 27,2 | 1578 |
| 3 х 50 | 31,8 | 2146 |
| 3 x 70 | 38,2 | 2975 |
| 3 x 95 | 42,7 | 3875 |
| 3 х 120 | 45,1 | 4645 |
| 3 x 150 | 52,2 | 5891 |
| 3 x 185 | 56,2 | 7123 |
| 3 x 240 | 62,9 | 9049 |
| 3 х 300 | 71,7 | 11447 |
| 3 х 2,5 + 1 х 1,5 | 12,9 | 259 |
| 3 х 4,0 + 1 х 2,5 | 15,4 | 375 |
| 3 х 6,0 + 1 х 4,0 | 17,7 | 507 |
| 3 х 10 + 1 х 6,0 | 20,3 | 705 |
| 3 х 16 + 1 х 10 | 22,0 | 939 |
| 3 х 25 + 1 х 16 | 27,0 | 1462 |
| 3 х 35 + 1 х 16 | 28,9 | 1761 |
| 3 х 50 + 1 х 25 | 34,3 | 2458 |
| 3 х 70 + 1 х 35 | 39,4 | 3231 |
| 3 х 95 + 1 х 50 | 46,0 | 4432 |
| 3 х 120 + 1 х 70 | 50,0 | 5506 |
| 3 х 150 + 1 х 70 | 56,1 | 6659 |
| 3 х 185 + 1 х 95 | 60,0 | 8028 |
| 3 х 240 + 1 х 120 | 68,2 | 10406 |
| 3 х 300 + 1 х 150 | 76,5 | 12891 |
| 4 х 1,5 | 11,8 | 208 |
| 4 х 2,5 | 12,9 | 264 |
| 4 х 4,0 | 15,4 | 382 |
| 4 х 6,0 | 17,7 | 515 |
| 4 х 10 | 20,3 | 726 |
| 4 х 16 | 22,0 | 980 |
| 4 х 25 | 27,0 | 1518 |
| 4 х 35 | 30,0 | 1958 |
| 4 х 50 | 35,6 | 2705 |
| 4 х 70 | 42,3 | 3690 |
| 4 х 95 | 47,7 | 4876 |
| 4 х 120 | 50,0 | 5811 |
| 4 х 150 | 58,3 | 7413 |
| 4 х 185 | 62,4 | 8914 |
| 4 x 240 | 70,9 | 11531 |
| 4 х 300 | 79,6 | 14321 |
| 5 х 1,5 | 12,9 | 251 |
| 5 х 2,5 | 14,1 | 321 |
| 5 х 4,0 | 16,8 | 468 |
| 5 х 6,0 | 19,9 | 655 |
| 5 х 10 | 22,3 | 895 |
| 5 х 16 | 24,6 | 1239 |
| 5 х 25 | 29,8 | 1884 |
| 5 х 35 | 33,2 | 2435 |
| 5 х 50 | 39,4 | 3368 |
| 5 х 70 | 47,3 | 4658 |
| 5 х 95 | 52,9 | 6092 |
| 5 х 120 | 55,8 | 7323 |
| 5 х 150 | 64,8 | 9276 |
| 5 х 185 | 70,3 | 11347 |
| 5 х 240 | 78,7 | 14430 |
-лс 22,5
: 2,5 . Похожие записи |
