Выбор дифавтомата: как правильно подобрать устройство для защиты электросети

Как выбрать дифавтомат по мощности и току утечки. Какие параметры важны при подборе дифференциального автомата. На что обратить внимание при выборе устройства для защиты электропроводки.

Назначение и принцип работы дифференциального автомата

Дифференциальный автомат (дифавтомат) — это комбинированное устройство защиты, совмещающее функции автоматического выключателя и устройства защитного отключения (УЗО). Его основные задачи:

• Защита от перегрузки и короткого замыкания
• Защита от поражения электрическим током при прикосновении к токоведущим частям
• Защита от возгорания при нарушении изоляции проводки

Принцип работы дифавтомата основан на сравнении входящего и выходящего токов. При возникновении разницы более установленного значения (тока утечки) устройство отключает подачу электроэнергии.

Ключевые параметры при выборе дифавтомата

При подборе дифференциального автомата следует учитывать следующие основные характеристики:

• Номинальный ток
• Номинальный отключающий дифференциальный ток
• Тип дифференциального тока
• Количество полюсов
• Характеристика срабатывания
• Отключающая способность

Рассмотрим подробнее каждый из этих параметров и правила их выбора.

Выбор номинального тока дифавтомата

Номинальный ток дифавтомата выбирается по тем же правилам, что и для обычного автоматического выключателя. Он должен быть равен или немного больше расчетного тока нагрузки.

Для бытовых цепей обычно используются следующие номиналы:

• 6-10 А — для цепей освещения
• 16 А — для розеточных групп
• 25-32 А — для мощных потребителей (электроплита, стиральная машина и т.п.)
• 40-63 А — для вводных автоматов квартир и домов

Важно не занижать номинальный ток, иначе дифавтомат будет часто отключаться при нормальной работе. Но и значительное завышение недопустимо, так как снижается защита от перегрузки.

Номинальный отключающий дифференциальный ток

Этот параметр определяет чувствительность дифавтомата к токам утечки. Типовые значения:

• 10 мА — для розеток в ванных комнатах
• 30 мА — для большинства бытовых цепей
• 100-300 мА — для вводных устройств

Чем меньше значение, тем быстрее сработает защита при прикосновении человека к токоведущим частям. Но слишком низкие значения могут приводить к ложным срабатываниям.

Тип дифференциального тока

Существует несколько типов дифавтоматов в зависимости от вида определяемого тока утечки:

• Тип AC — реагирует только на переменный ток утечки
• Тип A — реагирует на переменный и пульсирующий постоянный ток
• Тип B — реагирует на все виды токов утечки, включая постоянный

Для большинства бытовых цепей достаточно типа A. Тип AC применяется только для простых омических нагрузок. Тип B нужен для специфического оборудования с выпрямителями.

Выбор количества полюсов дифавтомата

Количество полюсов определяется типом сети:

• Двухполюсные — для однофазных сетей 220 В
• Четырехполюсные — для трехфазных сетей 380 В

В квартирах и частных домах обычно используются двухполюсные дифавтоматы. Четырехполюсные применяются на вводе в здание или для защиты трехфазных потребителей.

Характеристика срабатывания дифавтомата

Характеристика срабатывания определяет быстродействие автоматического выключателя при коротких замыканиях. Основные типы:

• B — срабатывание при токе 3-5In
• C — срабатывание при токе 5-10In
• D — срабатывание при токе 10-20In

Где In — номинальный ток дифавтомата. Для бытовых цепей обычно выбирают характеристику C. Тип B используется для чувствительного оборудования, D — для мощных двигателей.

Отключающая способность дифавтомата

Отключающая способность — это максимальный ток короткого замыкания, который способен отключить дифавтомат без разрушения. Для бытовых сетей достаточно 4500-6000 А. В промышленных сетях может потребоваться до 10000 А и выше.

Дополнительные критерии выбора дифавтомата

Помимо основных параметров, при выборе дифавтомата стоит учитывать:

• Надежность и репутацию производителя
• Наличие сертификатов соответствия
• Удобство монтажа и подключения проводников
• Наличие индикации состояния
• Возможность работы в заданных условиях (температура, влажность и т.д.)

Выбор качественного устройства от проверенного производителя — залог надежной защиты электросети.

Особенности установки дифавтоматов

При монтаже дифференциальных автоматов необходимо соблюдать следующие правила:

• Устанавливать строго вертикально в распределительном щите
• Подключать нагрузку только к выходным клеммам
• Не допускать попадания внутрь пыли и влаги
• Проверять работоспособность кнопкой «Тест» не реже раза в месяц
• Периодически проводить профилактический осмотр и подтяжку клемм

Правильная установка и обслуживание обеспечат долгую и надежную работу устройства защиты.

Проверка работоспособности дифавтомата

Для контроля исправности дифференциального автомата следует регулярно выполнять его тестирование:

1. Включить дифавтомат, подав на него напряжение
2. Нажать кнопку «Тест» на лицевой панели
3. Убедиться, что устройство мгновенно сработало и отключило цепь
4. При отсутствии срабатывания необходимо заменить дифавтомат

Такую проверку рекомендуется проводить не реже одного раза в месяц. Это позволит вовремя выявить неисправность и предотвратить опасные ситуации.

Как выбрать дифавтомат по мощности и току утечки

Электроприборы и электропроводка являются предметами повышенной опасности, поэтому при проектировании и монтаже этих устройств необходимо устанавливать защитные устройства, отключающие питание в аварийной ситуации. В Правилах Устройства Электроустановок предписывается наличие двух видов защиты — УЗО и автоматические выключатели (автоматы).

В некоторых случаях целесообразно объединить функции этих приборов в одном устройстве — дифференциальном автомате. Параметры этого прибора нельзя выбирать произвольно, для предотвращения ложных срабатываний и надёжной защиты необходимо знать, как выбрать дифавтомат.

От чего защищает дифференциальный автомат

Как видно из названия, это защитное устройство совмещает функции двух аппаратов —

дифференциального реле и автоматического выключателя, поэтому он отключает питание сети в следующих ситуациях:

• Появление тока утечки. Это происходит при прикосновении человека к элементам, находящимся под напряжением, или нарушении изоляции между этими деталями и заземлённым корпусом электроприборов. В этом случае срабатывает дифференциальная защита, защищающая людей от поражения электрическим током.
• Перегрузка линии. Происходит при одновременном включении большого количества электроприборов и может привести к перегреву питающих кабелей, разрушению изоляции и короткому замыканию. Отключение питания производится при помощи теплового реле.
• Короткое замыкание. Приводит к сильному перегреву проводов и возгоранию в месте замыкания. Защита осуществляется максимальным расцепителем.

Как выбрать дифавтомат и определить место его установки

Расчёт параметров дифференциального автомата является задачей не менее важной, чем выбор номиналов УЗО и автоматического выключателя по-отдельности. Поэтому перед тем, как выбрать дифавтомат, необходимо определить, какие электроприборы будут подключены к этому защитному устройству, количество фаз и другие факторы.

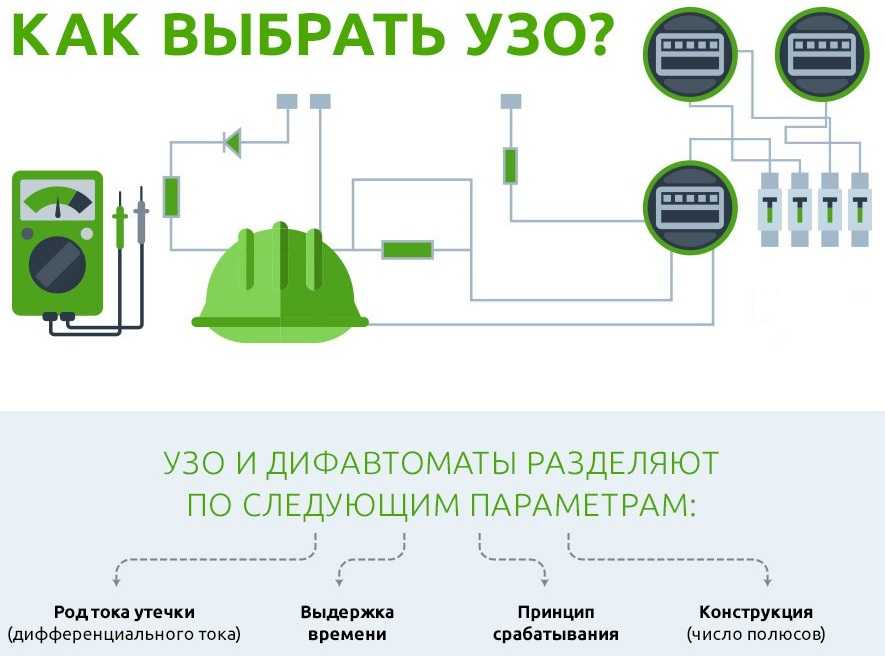

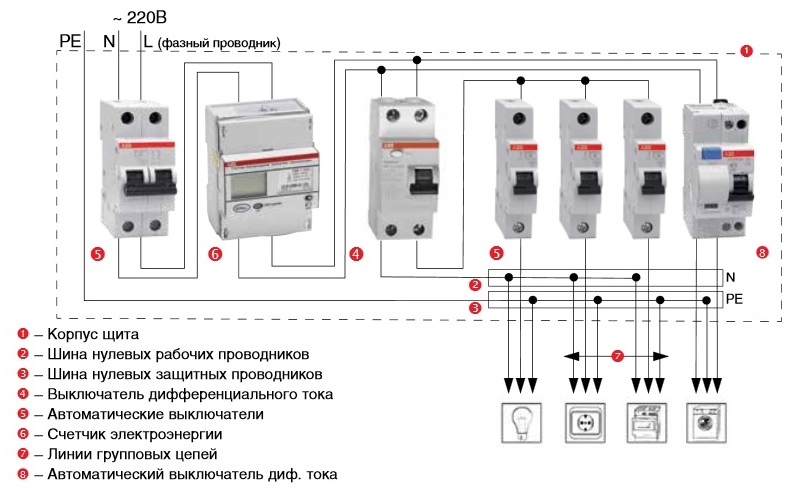

Выбор места монтажа дифференциального автомата производится аналогично УЗО:

• В небольшой квартире достаточно всего одного защитного устройства этого типа, установленного вместо вводного автомата. Все остальные линии защищаются только обычными автоматическими выключателями.
• В частном доме может быть целесообразным установка нескольких дифавтоматов для разных линий. В первую очередь это гараж, сарай и другие надворные постройки, а так же уличное освещение.

Основным преимуществом этих приборов является меньшие габариты по сравнению с автоматом и УЗО

, установленными раздельно, однако такое устройство стоит дороже, чем два отдельных аппарата, поэтому его монтаж производится для экономии места в щитке или для замены обычного модульного устройства защиты при невозможности дополнительной установки УЗО.

В этом случае автоматический выключатель демонтируется, а на его место устанавливается дифавтомат.

По каким параметрам выбирается дифавтомат

Выбор дифавтомата производится по нескольким параметрам. От этого зависит надёжность защиты и безопасность жителей дома.

1. Количество фаз

Число фаз определяется параметрами электроприборов, подключённых к данному защитному устройству. Отличить однофазные приборы от трёхфазных можно по количеству входных или выходных клемм на корпусе:

• Однофазные устройства. К этим приборам подходит и отходит по два провода — L (фаза) и N (нейтраль).
• Трёхфазные дифавтоматы. Имеют по четыре подходящих и отходящих клеммы — L1, L2, L3 и N.

Информация! При подключении к трёхфазному аппарату электродвигателя клемму N в электромеханических УЗО можно не подключать.

2. Номинальное напряжение

Этот параметр зависит от количества фаз — 220В в однофазной сети и 380В в трёхфазной. Фактически, все приборы предназначены для напряжения до 1кВ — в низковольтных сетях УЗО не устанавливается, а в высоковольтных цепях используются устройства защиты других типов.

3. Номинальный ток и характеристика расцепителя

Основным параметром при подборе модели дифавтомата является номинальный ток, причём если при выборе УЗО он может быть больше тока автомата, что только увеличивает срок службы устройства, то для дифавтомата слишком большой ток уставки может привести к перегрузке питающей линии и его необходимо выбирать по тем же правилам, что и параметры автоматического выключателя — по сечению отходящих кабелей, но меньше, чем уставка вышестоящего автомата.

Поэтому перед тем, как выбрать дифавтомат по мощности необходимо определить, какие электроприборы будут подключены к этому устройству. В бытовых сетях вместо выполнения расчёта допускается использовать стандартные значения:

• цепи освещения — 10А;
• выделенные линии для стиральной или посудомоечной машины — 16А;
• линия кухонных или комнатных розеток — 25А.

Кроме мощности аппарата имеет значение токовременная характеристика расцепителя. Она обозначается прописной буквой английского алфавита, стоящей перед величиной номинального тока. Для бытовых электроприборов рекомендуется использовать защитные устройства серии «С», для защиты электродвигателей необходимо устанавливать приборы серии «D».

4. Ток утечки

Этот параметр определяет, при какой силе тока, протекающего через защитное заземление или тело человека, дифференциальный автомат отключит питание электроприборов. Смертельной величиной является 100мА, поэтому ток утечки не может быть больше этого значения.

Эта характеристика дифференциального автомата определяется ПУЭ п.7.1.79 и СП31-110-2003 п.А.4.15. Согласно этим документам уставка УЗО не может быть больше

30 мА, а для ванных комнат не более 10 мА.

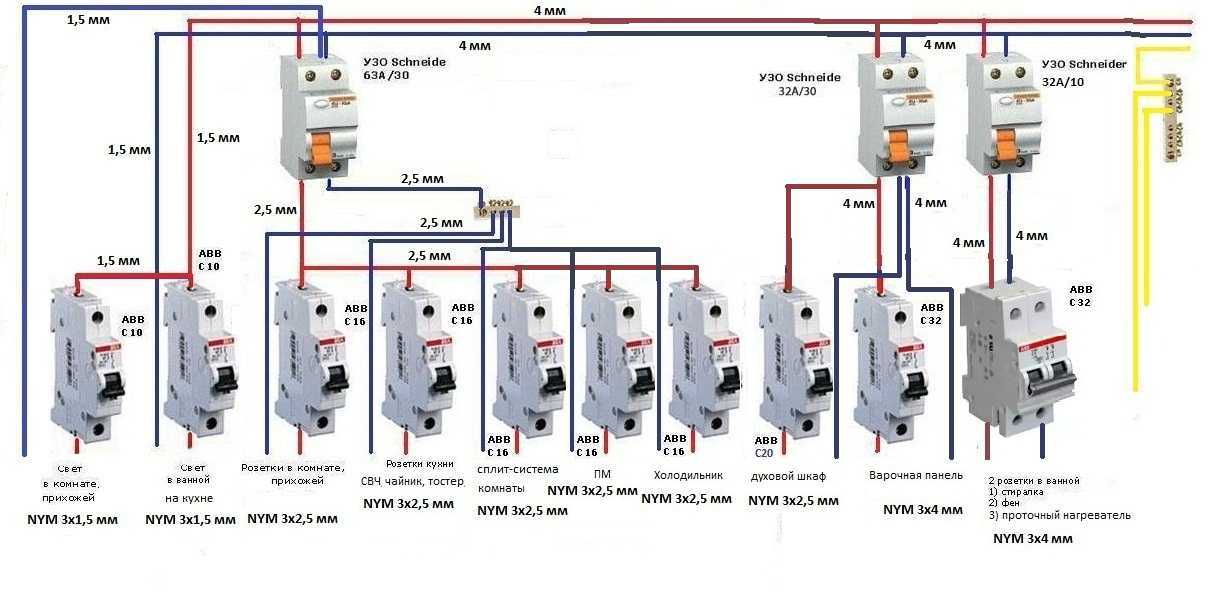

Таблица выбора дифавтоматов в зависимости от сечения кабеля, тока утечки и места установки:

Информация! Уставка вводных противопожарных УЗО и дифавтоматов, в зависимости от места установки, может достигать 500 мА. Такая величина допускается, так как они защищают не электроприборы, а нижестоящие защитные устройства.

5. Тип устройства (A или AC)

В бытовых электросетях используются два типа УЗО и дифавтоматов — A и AC, отличающихся типом тока утечки, при котором происходит отключение питания:

• AC. Срабатывает при появлении переменного тока утечки, подходит для большинства электроприборов.
• A. Кроме переменного, аппараты этого типа срабатывают при появлении постоянного пульсирующего тока. Такой ток появляется при замыкании на заземлённый корпус или прикосновении человека к электронным схемам, питающимся выпрямленным напряжением. Это блоки питания большинства электронных приборов.

Максимальную защиту обеспечивают дифференциальные автоматы типа «А», но они намного дороже устройств «АС», защитных свойств которых достаточно для большинства аварийных ситуаций и согласно ПУЭ п.7.1.78 допускается установка аппаратов обоих типов.

6. Электронное или электромеханическое дифреле (УЗО)

Перед тем, как выбрать дифавтомат для установки, необходимо определить необходимую конструкцию УЗО — электронное или электромеханическое. Оба вида имеют свои достоинства и недостатки:

• Электромеханический дифавтомат. Эти приборы не нуждаются в питании для работы, поэтому сохраняют работоспособность при обрыве нейтрали. Дешевле электронных УЗО, но в этих устройствах отсутствует возможность регулировки тока утечки.
• Электронные УЗО. Внутри этих аппаратов находится электронная схема, для питания которой необходимо напряжение и при обрыве нейтрального проводника прикосновение к фазному проводу не приведёт к срабатыванию защиты. Поэтому такие устройства необходимо устанавливать вместе с реле напряжения. Электронные дифавтоматы дороже электромеханических, но наличие регулировки позволяет использовать их в многоуровневой системе защиты.

Информация! Согласно ПУЭ п. 7.1.77 УЗО и дифференциальные автоматы должны сохранять защитные свойства в течение 5с при понижении напряжения на 50%.

Проверка работоспособности (кнопка ТЕСТ)

Дифференциальный автомат и УЗО являются устройствами, непосредственно защищающими жизнь человека, поэтому работоспособность этих приборов необходимо регулярно проверять. Эту операцию рекомендуется производить не реже 1 раза в месяц одним из следующих способов:

• нажатием кнопки «ТЕСТ», расположенной на передней стороне корпуса;
• присоединением батарейки к одноимённым входным и выходным клеммам;
• подключением резистора сопротивлением 6,8 кОм между клеммой L (out) и заземлением;
• специальным прибором, предназначенным для проверки и настройки УЗО.

Самым простым способом из вышеперечисленных является нажатие кнопки. В зависимости от модели она может обозначаться «ТЕСТ», «TEST» или «Т».

Её нажатие имитирует появление тока утечки и должно привести к срабатыванию защиты. Такую проверку может производить любой человек, даже без знаний основ электротехники и опыта практической работы.

Важно! Для проверки исправности дифавтомата при помощи кнопки аппарат должен быть подключён к сети.

Вывод

Установка дифавтоматов вместо дифреле рекомендована в ПУЭ п.7.1.76. Этим пунктом ЗАПРЕЩАЕТСЯ так же использование УЗО без автоматического выключателя.

От выбора дифавтомата зависит не только исправность электрооборудования, но и здоровье и жизнь людей, поэтому для правильного составления проекта электропроводки и монтажа защитных необходимо знать, как выбрать дифференциальный автомат.

Для этого нужно учесть различные факторы, но не менее важно установить и подключить защитное устройство с учётом всех правил монтажа и норм ПУЭ и СНиП. Поэтому при необходимости перед началом работ следует получить консультацию профессионалов.

Похожие материалы на сайте:

• Можно ли подключать к автомату 2 провода
• Допустимо ли подключать PEN в автомат
• Причины по которым выбивает автомат

Выбор дифавтомата для домашних электросетей

Сегодня мы с вами поговорим об устройстве, в котором сосредоточился весь диапазон защиты от электрического тока в домашних условиях. Это дифференциальный автомат, в котором сосредоточены функции обычного автомата и УЗО, обеспечивающие защиту от токов перегрузки, КЗ (короткого замыкания), а также от токов утечки, что особенно важно для предотвращения поражения током человека.

Удобен такой прибор тем, что упрощает монтаж электрических сетей в доме, экономит пространство в распределительном щите.

Что же следует учесть при его выборе?

1. Фазность сети и номинальное напряжение. Трехфазной сети соответствует дифференциальный автомат на четыре полюса, куда подключаются фазы и нулевой проводник. Для однофазной сети следует приобрести дифавтомат на два полюса. В первом случае значение напряжения соответствует 380В, во втором — 220В.

Технические характеристики дифференциальных автоматов, в принципе, ничем не отличаются от характеристик УЗО и обычных автоматов. Чтобы вам было легче разобраться с ними при покупке, рассмотрим сразу их буквенное и цифровое отображение на передней панели прибора.

2. Номинальный ток нагрузки, измеряемый в амперах, который дифференциальный автомат проводит через себя длительное время. Это стандартные значения, установленные на уровне 16, 20, 25 , 32, 40, 50, 63, 80, 100А.

3. Время-токовая динамическая характеристика, которая показывает, насколько быстро срабатывает автомат при токах короткого замыкания, обозначается буквами B, C и D, ее можно увидеть перед цифрой номинального тока нагрузки на передней панели. Именно наличие этой буквы является визуальным отличием дифференциального автомата от УЗО.

Время-токовая характеристика определяет, на сколько зависит время срабатывания автомата от силы протекающего через него тока. Иными словами буквы B, C и D указывают, при каком токе электромагнитный расцепитель автомата мгновенно срабатывает. Значения: B = 3-5, C = 5-10, D = 10-20. Например, рассмотрим автоматы одинаковые по номинальному току нагрузки (16А), но с разными время-токовыми характеристиками — B16 и C16. Это означает, что у В16 диапазон тока, при котором срабатывает автомат, равен 16(3-5) = 48-80А, а у С16: 16(5-10) = 80-160А. То есть, при токе, например, 100А первый диффавтомат отключится мгновенно, второй — не сразу.

Оба варианта пригодны для использования в квартирах, частных домах и административных зданиях, где особо мощные моторы не используются. Но для бытовых разводок все же чаще используют дифавтомат C, например, для розеточной цепи — С16 или С25, для освещения — C6 или C10. Для вводных квартирных или домовых расцепителей — С50, С63.

Дифавтоматы D применяют в производственных сетях, где к питанию подключены электромоторы и другие мощные механизмы с большими пусковыми токами.

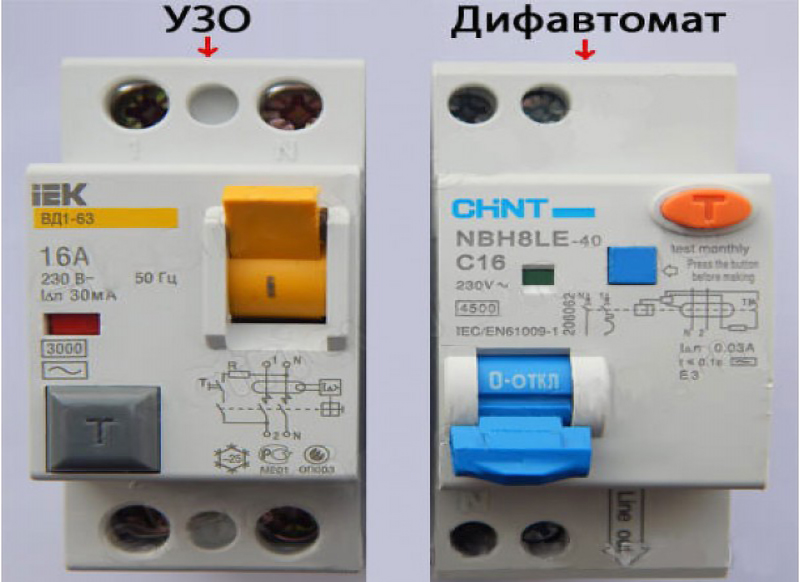

Еще один способ отличить УЗО от дифференциального автомата: посмотреть схему. На схеме УЗО отсутствуют тепловой и электромагнитный расцепители, тогда как на дифавтомате они обозначены.

4. Номинальный отключающий дифференциальный ток — это характеристика принадлежит УЗО, входящего в состав автомата. Она обозначается буквой «дельта» и значением тока утечки в миллиамперах. Например, для розеток и освещения применяют дифавтоматы на 10-30 мА, для ввода — 100-300 мА.

5. Типы встроенного УЗО. Как известно, классификация УЗО по типам такова: тип АС — срабатывающие на переменный ток утечки, тип А — на постоянный ток устройств с электронными преобразователями (телевизоры, компьютеры, стиральные машины и так далее). Такая классификация характерна и для УЗО в дифференциальных автоматах. Отсюда следует, что свой выбор автомата для домашних сетей следует остановить на дифавтомате с УЗО типа А.

На передней панели автомата еще указывается напряжение, на которое рассчитан автомат, например, 230В, и напряжение отключения Uоткл. 265В. А также максимальный ток, при котором автомат разомкнет цепь.

Кнопка тест существует для проверки работоспособности дифавтомата, воспользуйтесь ею при установке прибора.

Если в распределительном щите мало места, вы можете воспользоваться обычными автоматами-выключателями для линий освещения и электроплиты. Но на общий вход, на кабель штепсельных розеток, а также в сетях, в составе которых есть защитный нулевой проводник PE, следует установить дифавтомат или УЗО, это является требованием ПУЭ. Защитное заземление предназначено для спасения человеческой жизни. Если оно не предусмотрено, то защита от токов утечки не является эффективной.

Как защищен дифференциальный автомат от обрыва «нуля»?

Как мы знаем, дифференциальный автомат совместил в себе простой автоматический выключатель и УЗО. Действия обычного автомата не вызывает вопросов, а вот чтобы срабатывало УЗО, то есть дифференциальная защита, нужна подача электропитания. Это происходит, если все проводники — фазный и нулевой — находятся в порядке. Если пропадает «фаза», то ток утечки не возникнет и проблем не будет, но если оборван «нулевой» провод, то «фаза» становится причиной утечки, при этом, УЗО не сработает, поскольку в сети отсутствует напряжение.

Возникает ситуация, которую желательно исключить. Для этого используется реле напряжения, которое включается в состав дифференциального автомата в виде блока защиты от обрыва «нуля». Наличие реле на схеме, которая есть на шильдике прибора, тоже является отличительной чертой дифавтомата от обычного автомата. Если приобретён дифференциальный автомат без такого блока, советую установить реле напряжения на входе для контроля.

Производители. Дифференциальные автоматы можно приобрести, как от европейских, так и от отечественных производителей, но, при этом, придерживаться проверенных брендов, а не вестись на чрезмерно низкую стоимость.

Посудите сами, дифференциальный автомат — это устройство в доме, на котором лежит функция защиты от утечки тока, а значит, защита здоровья и жизни человека, к тому же, эта функция не ничем не дублируется.

Поэтому, такое устройство, вне всякого сомнения, должно быть качественным. В каталоге нашего интернет-магазина вы сможете познакомиться с продукцией немецких, российских и китайских производителей. Это компании AВВ, IEK, о которых я коротко расскажу, чтобы развеять ваши сомнения.

Немецкая электротехническая продукция АBB авторитетна во всём мире. В ассортименте всегда есть устройства защиты от утечки тока — автоматические дифференциальные выключатели, применяемые в быту и на промышленных предприятиях. Изделия изготавливаются из высококачественного материала с применением новых технологий. Технические характеристики всегда высоки и соответствует нормам. Отсюда с уверенностью можно сказать о надежности автоматических выключателей, которые призваны защищать человека.

Принцип модульности, который используют производители, сделает ваш выбор практичным, поскольку на DIN-рейку вы сможете установить нужное число приборов, которые можно подключить и отдельно, и в группе.

Группа IEK — это ведущие российские производители, электротехническая продукция которых в 2014 году стала лауреатом рейтинга «Марка №1» в России. Продукция долговечна, с оптимальной ценой, ее ассортимент постоянно расширяется, поэтому компании-разработчики используют производственные мощности не только России, но и других стран, в том числе Китая, где в последние десятилетия налажено самое современное производство электротехнических приборов.

Удачных вам покупок!

Ваш Кузьмич

для чего нужен, устройство и принцип работы

Дифавтомат или дифференциальный выключатель — это устройство, объединяющее в себе два защитно-коммутационных аппарата — УЗО и автоматический выключатель. Применяются в распределительных щитах 220/380 Вольт в быту и на производстве. В этой статье мы рассмотрим, что такое дифавтомат, как он устроен и где применяется.

Назначение

Дифавтоматы применяются для защиты электропроводки от перегрузки, перегрузки по току, короткого замыкания, а также для защиты человека от поражения электрическим током при утечке. Утечки могут возникнуть в результате поломки на корпусе. электронагревателей (ТЭНов), например, в котлах — водонагревателях, электропечах, плитах, стиральных или посудомоечных машинах, а также старение или повреждение изоляции.

Все эти проблемы можно локализовать, установив прибор, который сравнивает токи между фазой и нулем, и если по фазе течет больше, например, 30 мА, чем через ноль, то где-то есть утечка и цепь разорвется. Он называется УЗО (устройство защитного отключения).

Интересно:

Слово «дифференциал» означает различие между чем-либо или между какими-либо состояниями тела, контура или системы. Синонимами этого слова будут: разные, неравные. Поэтому устройство, сравнивающее токи в проводах, называют дифференциальным автоматом или дифференциальной защитой.

По тем же причинам могут возникать короткие замыкания. А если вы подключите слишком много электроприборов на одну линию — ваша проводка выйдет из строя от перегрева, поэтому она защищена автоматическими выключателями.

Дифференциальный автомат сочетает в себе УЗО и автоматический выключатель, поэтому является универсальным защитным устройством.

Устройство и технические характеристики

Как уже было сказано, дифавтомат состоит из УЗО и автоматического выключателя, это показано на схеме, которая изображена на лицевой стороне таких устройств. Это помогает определить, что установлено в электрощите при его обслуживании. Ниже мы расскажем, как отличить УЗО, автомат и дифавтомат.

На рисунке показаны составные функциональные узлы дифавтомата.

Электромагнитный расцепитель нужен для того, чтобы мгновенно разрывать цепь при коротком замыкании, то есть когда токи резко возрастают в десятки и тысячи раз выше номинальных.

Термический сброс — медленнее. Это биметаллическая пластина, которая под действием повышенной нагрузки (на 10% больше номинальной, например) прогибается, а также разрывает силовые контакты.

Дифференциальный трансформатор сравнивает токи между проводами (фаза и ноль), и при утечке силовые контакты размыкаются.

Кнопка тест просто замыкает фазу через сопротивление до трансформатора на ноль — после него. Там большая разница токов и контакты разорваны. Необходим для безопасного тестирования дифференциальной части устройства.

Что внутри дифильтромата? Этот вопрос часто задают те, кто впервые столкнулся с данным типом коммутационных аппаратов.

Имеет:

• Термический расцепитель;

• Электромагнитный расцепитель;

• Дифференциальный трансформатор;

• Схема обработки данных с трансформатора, если это можно так назвать;

• Силовые контакты;

• Камера прерывателя;

• Кнопка «ТЕСТ» нужна для проверки работы дифференциальной части.

К сожалению, современные защитные устройства, монтируемые на дин-рейку, редко предназначены для разборки. Их корпуса собраны на заклепках и практически представляют собой одноразовые устройства, которые в случае неисправности невозможно разобрать или почистить, как это было со старыми АП и даже автоматическими заглушками. Внутри дифавтомата мы можем видеть все узлы, перечисленные выше и указанные на схеме. Подробности его устройства рассмотрены в этом видео:

Характеристики по которым дифавтомат выбрать:

• Значение дифференциального тока выбирается по тем же правилам, что и для УЗО;

• Значение номинального тока выбирается так же, как и для автомата;

• Коммутируемый ток — определяет, какой ток короткого замыкания выдержит устройство.

На рисунке дифференциальный дифференциальный ток 0,03 А или 30 мА выделен синим овалом. В зеленом овале выделены номинальный ток и класс скорости, здесь это 16А и класс С (определяет, по какой кривой времятоковой характеристики работает устройство). Условный ток короткого замыкания (коммутационная способность) — 6000 А выделен красным квадратом, цифра 3 — класс ограничения тока.

Важно: Дифавтоматы бывают однофазные и трехфазные.

Схема подключения

Подключить дифавтомат предельно просто, ниже вы видите пример такой схемы для трехфазной сети.

Для однофазной сети:

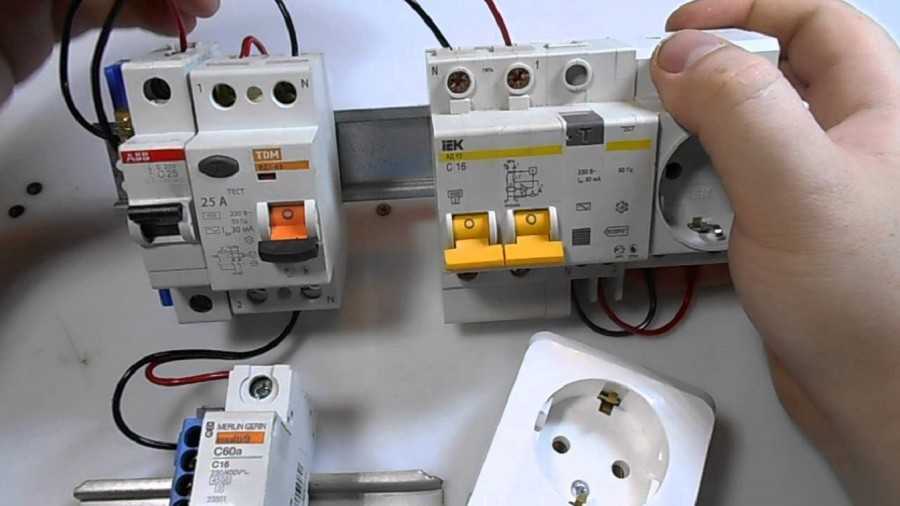

Чем отличается дифавтомат с УЗО от простого автомата

Начнем с того, что обычно УЗО подключают последовательно с обычным автоматом. Это необходимо для того, чтобы обезопасить линию от короткого замыкания и людей от поражения электрическим током в случае утечки. Дифавтомат выполняет обе эти функции и объединяет эти устройства. Для наглядности мы привели вам схему.

Чтобы не перепутать дифавтомат с УЗО на щитке, нужно внимательно осмотреть лицевые панели модулей, и найти схему. Отличаются, на рисунке ниже видно в чем отличие, выделены места на которые следует обратить внимание.

В маркировке УЗО обычно указывается только номинальный ток, который способны выдержать его контакты, в таком виде «25А», то есть 25 Ампер. А также дифференциальный ток. На дифавтомате плюс к этому указывают класс скорости и коммутационную способность (ток короткого замыкания), как на обычных автоматах, например, С16 — класс скорости С, 16 Ампер.

Если на передней панели отображается диаграмма, то вы можете перемещаться по ней. Расцепители также обычно изображают на схеме дифавтомата.

Смотрите также по этой теме: Как выбрать дифавтомат и Схемы подключения дифавтоматов и УЗО

Как подключить дифференциальный автомат: схемы подключения

Электропроводка несет в себе массу рисков для дома, его жильцов и оборудования. Большинство из них можно устранить установкой дифференциально-токового выключателя (АВДТ) — дифавтомата.

Это устройство обеспечивает защиту от тока утечки, перегрузки сети, короткого замыкания и поражения электрическим током. Важно знать, как подключить дифференциальную машину, чтобы максимально защитить оборудование, здоровье людей и имущество.

Содержание статьи:

• Принцип работы дифавтомата
• Возможные схемы подключения
  • Однобуквенная система
  • Двухуровневая система подключения
  • Одноуровневая система дифавтомата
  • Установка дифавтоматов без заземления
  • Трехфазная цепь
  • Особенности монтажа селективных дифавтоматов
• Пошаговая инструкция по установке дифавтоматов
• Полезные видео советы по установке 904 Выводы и полезные видео по теме

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

• наличие тока утечки;
• неожиданное короткое замыкание;
• Перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, реагирующего на разницу между значениями тока на «нуле» и «фазе».

Разница может возникнуть, когда человек вступает в контакт с живыми предметами или когда электрические приборы частично замыкаются на окружающие их поверхности. В таких случаях и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие микросхемы управления

Датчик короткого замыкания

реагирует на большой ток. А подключение избыточной нагрузки определяется нагревом металлической термопластины, открывающей электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с электропроводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемной цепи.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько расположением проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, выяснить особенности их применение и подключение с целью обеспечения максимальной защиты себя и бытовой техники за минимальные деньги.

Однобуквенная система

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Монтируется сразу после счетчика. Все имеющиеся электрические цепи подключаются к выходу АВДТ.

Если возможно, установите в начале каждого контура. . Так необходимо, чтобы можно было провести ремонт электропроводки в одной комнате, не выключая свет во всей квартире.

Единственный дифавтомат на всю квартиру — самый бюджетный вариант, но он также способен защитить жильцов от поражения электрическим током при случайном контакте с жилой поверхностью

Максимальная токовая нагрузка защитного устройства должна соотноситься с мощность одновременно подключаемого оборудования и характеристики электросчетчика. Желательно, чтобы АЭДТ срабатывал раньше, чем предохранители на счетчике.

Питающие провода от электросчетчика подключаются к одинарному дифилтомату сверху, а те, к которым подключается внутриквартирная проводка, выходят снизу. Преимуществом такой схемы является ее простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

Недостатком описываемого варианта электрозащиты является неудобство поиска причин выхода из строя дифавтомата. Так как обесточивается сразу вся квартира, определить, в какой комнате находится причина срабатывания выключателя высокого напряжения, достаточно сложно.

Кроме того, если проблема с электропроводкой возникает только в одной комнате, то включить напряжение во всей квартире нельзя. Чтобы избежать недостатков схемы с одинарным дифавтоматом, рекомендуется посмотреть другие варианты его подключения.

Двухуровневая система подключения

Двухуровневая система дифавтоматов более надежна и удобна в обслуживании. На первом уровне после электросчетчика подключен АВДТ, через который проходит вся нагрузка. Выходящие из него провода подключаются параллельно к нескольким дифавтоматам, количество которых равно количеству электрических цепей в квартире.

Продаются специальные щитки для установки нескольких дифлавоматов, которые экономят место на стене, сохраняя при этом удобство подключения электрических проводов

Устройства 2 уровня могут быть менее мощными и иметь более низкий порог тока утечки. Это позволит сэкономить деньги при сохранении эффективности оборудования.

Теоретически к каждому бытовому прибору можно подключить отдельное защитное устройство, но на практике это нецелесообразно. Иногда в отдельную схему выделяют самое мощное оборудование в ванной комнате – стиральную машину, электрифицированный душ, джакузи.

К преимуществам двухуровневой дифференциальной схемы подключения автоматов относятся:

1. Надежность и безопасность . Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электричество одновременно со следующими защитными устройствами.
2. Удобство поиска электрической цепи , в которой возникла неисправность.
3. Возможность отключения от электричества только одного помещения на время проведения ремонтных работ.

К недостаткам данного варианта защиты электросети можно отнести только необходимость приобретения нескольких дифавтоматов и сложность выделения места для их установки.

Рационально использовать двухуровневую схему при разветвленной сети с несколькими электрическими цепями. Если к электросчетчику подключается минимум оборудования, то достаточно будет установки одного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие только в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он экономит деньги и место за счет исключения из схемы одного защитного устройства.

Рекомендуется использовать коммутационную шину в одноуровневой схеме подключения дифлавоматов, что организует электрические провода и упрощает их монтаж

Недостатком данного способа монтажа является отсутствие в цепи резервного устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенностей установки и приложений распределенной одноуровневой схемы, то они идентичны таковым в двухуровневой версии.

Установка дифавтоматов без заземления

Принципиальная схема подключения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Отличие заключается лишь в отсутствии специального сердечника, который должен подходить к каждой электрической точке, обеспечивая отвод тока от корпуса прибора при нарушении его электроизоляции.

Отсутствие заземления в квартире значительно облегчает монтаж электропроводки, но создает дополнительные риски при эксплуатации бытовых приборов

В старых многоэтажках и частных домах просто не было предусмотрено. В результате такой недальновидности возник риск поражения электрическим током при контакте с случайно включившимся оборудованием и конструкциями.

Дифавтомат функционально заменяет грозозащитный трос, разрывая электрическую цепь на сотые доли секунды после обнаружения утечки тока. За это время удар током не успевает нанести вред человеку, а воздействие ограничивается максимум легким вздрагиванием.

Кроме того, АЭДТ защищает оборудование от перегрузки и короткого замыкания, что выгодно отличается от обычного заземления.

Перечислены отличия в работе дифференциальных автоматов и УЗО и посвящено сравнению двух типов устройств защиты электропроводки.

Трехфазная цепь

Иногда возникает необходимость установки дифавтомата в здании, где подключена сеть 380В. Это может быть гараж, магазин или небольшое производственное помещение. При этом применяются те же схемы, что и в сети 220В. Отличается только конструкция дифавтомата.

Присоединение проводов трехфазной сети к зажимам дифференциальной машины осуществляется в строгом соответствии с маркировкой на ее корпусе

АЭДТ на трехфазное напряжение имеет четыре вводных зажима и такое же количество выходных клеммы, от которых провода идут к электроприборам. Желательно, чтобы в электрической цепи был заземляющий проводник. Но при отсутствии такого дифференциального тока автомат обязательно среагирует на ток утечки и отключит питание в помещении.

Преимущества и недостатки различных вариантов подключения АКБТ к трехфазной сети такие же, как и при 220В.

Особенности установки селективных дифавтоматов

Большинство селективных дифлювоматов имеют в названии букву S. Эти устройства отличаются от обычных высоковольтных цепей повышенным временем срабатывания при обнаружении тока утечки.

Дифавтоматы селективные применяются только как основное устройство в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения питания по всей сети.

Селективный дифференциальный прибор покупать рационально только при монтаже двухуровневых цепей. Если он будет единственным в квартире, то задержка в работе, наоборот, станет его недостатком

Их особенность заключается в следующем. При появлении тока утечки его можно обнаружить дифрактоматами обоих уровней. Какой из них сработает первым, зависит от случая, но оба обычно отключают электричество.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только одна электрическая цепь, а остальная часть квартиры продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым порогом тока утечки.

Существует и другая схема подключения, без селективного устройства, позволяющая осуществлять селективное отключение выключателя второго разряда при появлении тока утечки.

Для этого центральный блок выбирается с пороговым значением параметра 100 мА, а вторичный — 30 мА. В этом случае первыми будут действовать дифавтоматы второго уровня, выборочно отключающие только одну электрическую цепь. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать выборочным дифавтоматам, обеспечивающим большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложности и может быть выполнена самостоятельно без специальной подготовки.

Место с блоком дифавтоматов должно быть в свободном доступе. Не рекомендуется размещать рядом с ним легковоспламеняющиеся или взрывоопасные предметы.

Последовательность действий следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Закрепите дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистите провода питания в кабеле и подключите их к двум верхним клеммам дифавомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый — к контуру заземления, а третий цвет — к «фазе» устройства.
5. Подключить провода, подающие напряжение в квартиру или на последующие защитные устройства, к нижним клеммам дифференциального автомата.
6. Подайте напряжение на выключатель высокого напряжения и проверьте устройство.

Для проверки дифавтомата на нем предусмотрена специальная кнопка «Т».

При ее нажатии в электрической цепи появляется ток утечки, что должно привести к срабатыванию устройства и отключению напряжения. Если АЭДТ не среагировал, значит, он неисправен и подлежит замене.

В деревянных домах противопожарный щит для дифавтомата обязателен. Он защитит стены дома от возгорания в случае возгорания защитных устройств.

АТ Дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его установка не вызовет затруднений.

Полезные советы по установке

Установка дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надежной.

«Ноль» на нагрузку обязательно должен идти от дифавтомата, иначе будет разница в значениях токов, и сразу сработает защитное устройство. В результате вы не сможете подключить электроприборы

У электрика не стоит пренебрегать советами, поэтому к рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно соблюдать полярность. «Нулевая» клемма обозначается буквой N, а «фаза» — 1 или 2.
2. Работы по подключению необходимо проводить при полностью отключенных всех проводах.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифильтроматом первого уровня.
4. Мощность дифлавоматов второго уровня стоит выбирать в соответствии с предполагаемой нагрузкой на электрическую цепь в каждом помещении.
5. Нельзя совмещать вывод «ноль» и «фаза» дифавтомата с неподключенными к нему электрическими проводами, даже если они идут от параллельно включенного АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с заземлением.

При фиксации провода в клемме следите за тем, чтобы изоляция не попала в разъем. Плохой контакт может стать причиной перегрева дифавтомата и его поломки.

При несоблюдении большинства вышеперечисленных рекомендаций АЭДТ просто не будет работать должным образом. Он может «выбивать» при подключении нагрузки или вообще не реагировать на утечку тока. Поэтому к электропроводке нужно отнестись серьезно.

Выводы и полезное видео по теме

С какими трудностями вы можете столкнуться при подключении защитных устройств, вы узнаете из следующих видео.

Проверка двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение дифференциального выключателя представляет собой простой технологический процесс. Главное условие быстрого монтажа – строгое соблюдение рекомендуемых электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сам АЭДТ будет надежно служить долгие годы.
