Выбор провода по току и мощности: Выбор сечения провода (кабеля) — по току, мощности и длине: таблица

Содержание

по мощности, току, таблица выбора

сечение кабеля

В процессе проведения ремонта обычно всегда осуществляют замену старой электропроводки. Это связано с тем, что в последнее время появилось много полезных бытовых приборов, которые облегчают жизнь домохозяек. Причем, потребляют они немало энергии, чего старая проводка, просто может не выдержать. К таким электроприборам следует отнести стиральные машины, электрические духовки, электрочайники, микроволновые печи и т.д.

Прокладывая электропровода, следует знать, какого сечения провод нужно проложить, чтобы запитать тот или иной электроприбор или группу электроприборов. Как правило, выбор осуществляется как по потребляемой мощности, так и по силе тока, который потребляют электроприборы. При этом, нужно учитывать, как способ укладки, так и длину провода.

Выбор сечения провода по мощности

Выбор сечения провода по мощностиВыбор сечения провода по мощности

Довольно просто осуществить выбор сечения прокладываемого кабеля по мощности нагрузки. Это может быть одна нагрузка или совокупность нагрузок.

Сбор информации о нагрузках

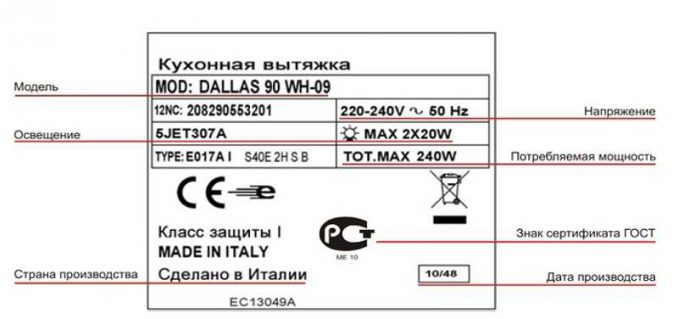

Каждый бытовой прибор, тем более новый, сопровождается документом (паспортом), где указаны его основные технические данные. Кроме этого, такие же данные имеются на специальных табличках, прикрепленных к корпусу изделия. На этой табличке, которая располагается сбоку или сзади прибора, указывается страна изготовитель, его заводской номер и, конечно же, его потребляемая мощность в ватах (W) и ток, который потребляет аппарат в амперах (А). На изделиях отечественного производителя мощность может указываться в ваттах (Вт) или киловаттах (кВт). На импортных моделях присутствует буква W. Кроме этого, потребляемая мощность обозначается как «ТОТ» или «ТОТ MAX».

Выбор сечения провода по мощностиВыбор сечения провода по мощностиПример подобной таблички, где указана основная информация о приборе. Такую табличку можно найти на любом техническом устройстве.

В случае, если узнать нужную информацию не удается (на табличке затерлась надпись или бытовой техники еще нет) можно узнать приблизительно, какую мощность имеют самые распространенные бытовые приборы. Все эти данные реально отыскать в таблице. В основном, электроприборы стандартизированы по потребляемой мощности и особого разброса данных нет.

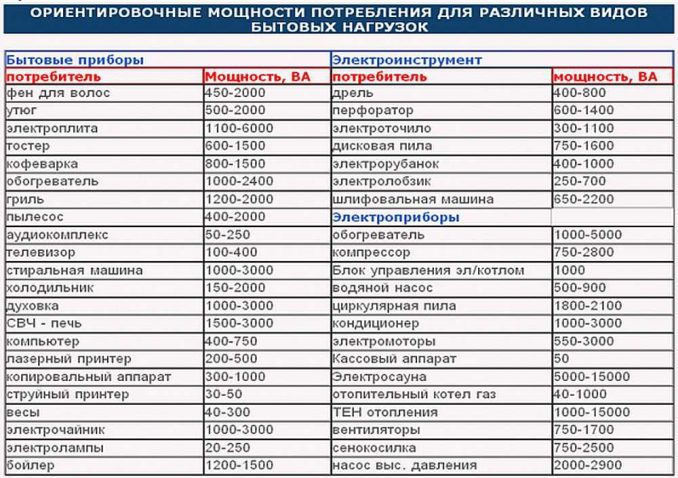

Сводная таблица потребляемых мощностей различных бытовых электроприборов.Сводная таблица потребляемых мощностей различных бытовых электроприборов.

В таблице выбираются именно те электроприборы, которые планируется приобрести, и записываются их потребляемый ток и мощность. Из списка лучше выбирать показатели, которые имеют максимальные величины. В таком случае не удастся просчитаться и проводка окажется более надежной. Дело в том, что чем толще кабель, тем лучше, так как проводка греется гораздо меньше.

Как осуществляется выбор

При выборе провода, следует просуммировать все нагрузки, которые будут подключены к этому проводу. При этом, следует проконтролировать, чтобы все показатели были выписаны или в ваттах, или киловаттах. Чтобы перевести показатели к одному значению, следует цифры или поделить, или умножить на 1000. Например, чтобы перевести в ватты, следует все цифры (если они в киловаттах) умножить на 1000: 1,5 кВт = 1,5х1000 = 1500 Вт. При обратном переводе действия производятся в обратном порядке: 1500 Вт = 1500/1000 = 1,5 кВт. Обычно, все расчеты производятся в ватах. После подобных расчетов производится выбор кабеля, воспользовавшись соответствующей таблицей.

ТаблицаТаблица

Воспользоваться таблицей можно следующим образом: находят соответствующий столбик, где указано напряжение питания (220 или 380 вольт). В этом столбике находится цифра, которая соответствует мощности потребления (нужно брать чуть большее значение). В строчке, которая соответствует потребляемой мощности, в первом столбце указано сечение провода, которое допустимо использовать. Отправляясь в магазин за кабелем, следует искать провод, сечение которого соответствует записям.

Какой провод использовать – алюминиевый или медный?

В данном случае все зависит от потребляемой мощности. К тому же, медный провод выдерживает нагрузку в два раза больше, чем алюминиевый. Если нагрузки большие, то лучше отдать предпочтение медному проводу, так как он будет тоньше и его легче прокладывать. К тому же, его проще подключать к электрооборудованию, в том числе и к розеткам, и к выключателям. К сожалению, провод из меди имеет существенный минус: он стоит намного дороже провода из алюминия. Несмотря на это, он прослужит гораздо дольше.

Как рассчитать сечение кабеля по току

ТаблицаТаблица

Большинство мастеров рассчитывают диаметры проводов по потребляемому току. Иногда это упрощает задачу, тем более, если знать какой ток выдерживает провод, имеющий ту или иную толщину. Для этого необходимо выписать все показатели потребляемого тока и просуммировать. Сечение провода можно подобрать по той же таблице, только теперь нужно искать столбик, где указан ток.  Как правило, всегда выбирается большее значение для надежности.

Например, для подключения варочной поверхности, которая может потреблять максимальный ток до 16А, обязательно выбирается медный провод. Обратившись за помощью к таблице, искомый результат можно найти в третьей колонке слева. Поскольку там нет значения 16А, то выбираем ближайшее, большее – 19А. Под этот ток подходит значение сечения кабеля, равное 2,0 мм квадратных.

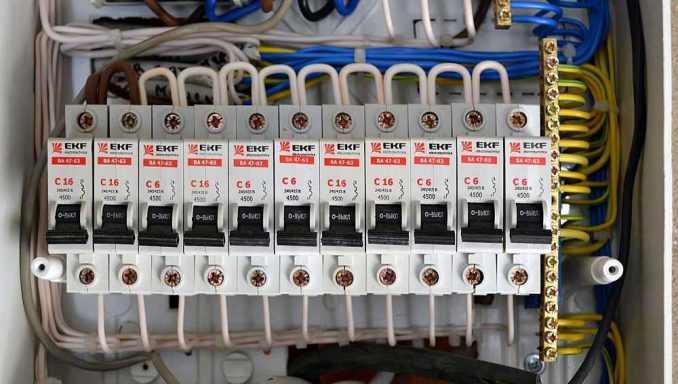

ТаблицаТаблицаКак правило, подключая мощные бытовые приборы, их запитывают отдельными проводами, с установкой отдельных автоматов включения. Это существенно упрощает процесс подбора проводов. К тому же, это часть современных требований к электропроводке. Плюс ко всему, это практично. В аварийной ситуации не придется отключать электричество полностью, во всем жилище.

Не рекомендуется выбирать провода по меньшему значению. Если кабель постоянно будет работать при максимальных нагрузках, то это может привести к аварийным ситуациям в электрической сети. Результатом может послужить пожар, если неправильно подобраны автоматические выключатели. При этом, следует знать, что они от возгорания оболочки провода не защищают, а подобрать точно по току не удастся, чтобы он смог защитить провода от перегрузки. Дело в том, что они не регулируются и выпускаются на фиксированное значение тока. Например, на 6А, на 10А, на 16А и т.д.

Выбор провода с запасом позволит в дальнейшем установить на эту линию еще один электроприбор или даже несколько, если это будет соответствовать норме потребления по току.

Расчет кабеля по мощности и длине

Если взять во внимание среднестатистическую квартиру, то длина проводов не достигает таких величин, чтобы принимать во внимание этот фактор. Несмотря на это, бывают случаи, когда при выборе провода следует учитывать и их длину. Например, требуется подключить частный дом от ближайшего столба, который может находиться на значительном расстоянии от дома.

При значительных токах потребления, длинный провод может оказывать влияние на качество электропередачи. Это связано с потерями в самом проводе. Чем больше будет длина провода, тем больше окажутся потери в самом проводе. Другими словами, чем больше будет длина провода, тем больше окажется падения напряжения на данном участке. Применительно к нашему времени, когда качество электропитания оставляет желать лучшего, подобный фактор играет существенную роль.

Чтобы это знать, опять придется обратиться к таблице, где можно определить сечение провода, в зависимости от расстояния до точки питания.

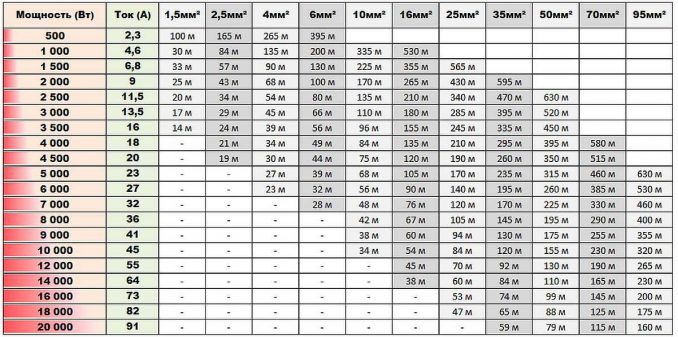

ТаблицаТаблицаТаблица определения толщины провода, в зависимости от мощности и расстояния.

Открытый и закрытый способ прокладки проводов

Ток, проходящий по проводнику, заставляет его нагреваться, так как он имеет определенное сопротивление. Итак, чем больше ток, тем больше тепла на нем выделяется, при условиях одинакового сечения. При одном и том же токе потребления, тепла выделяется на проводниках меньшего диаметра больше, чем на проводниках, имеющих большую толщину.

В зависимости от условий прокладки, изменяется и количество тепла, выделяемое на проводнике. При открытой прокладке, когда провод активно охлаждается воздухом, можно отдать предпочтение тоньшему проводу, а когда провод прокладывается закрытым и охлаждение его сведено к минимуму, то лучше выбирать более толстые провода.

Подобную информацию так же можно найти в таблице. Принцип выбора такой же, но с учетом еще одного фактора.

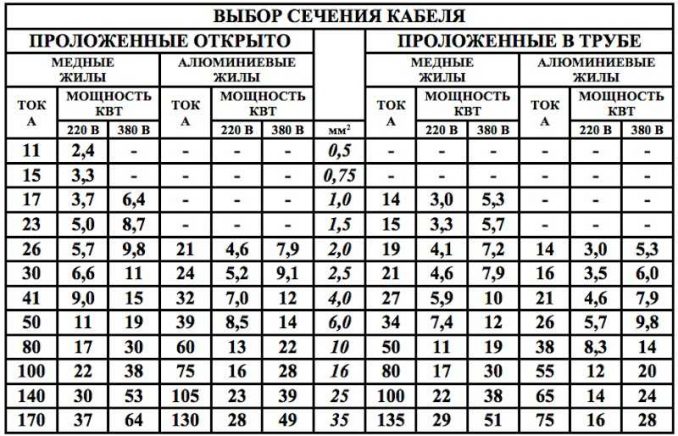

Выбор толщины провода с учетом мощности потребления и способа прокладки.Выбор толщины провода с учетом мощности потребления и способа прокладки.

И, наконец, самое главное. Дело в том, что в наше время производитель пытается экономить на всем, в том числе и на материале для проводов. Очень часто, заявленное сечение не отвечает действительности. Если продавец не ставит в известность покупателя, то лучше на месте провести измерение толщины провода, если это критично. Для этого достаточно взять с собой штангенциркуль и замерить толщину провода в миллиметрах, после чего посчитать его сечение по простой формуле 2*Pi*D или Pi*R в квадрате. Где Pi — это постоянное число равное 3,14, а D – это диаметр провода. В другой формуле – соответственно Pi=3,14, а R в квадрате – это радиус в квадрате. Радиус вычислить очень просто, достаточно диаметр поделить на 2.

Некоторые продавцы прямо указывают на несоответствие заявленного сечения и действительного. Если провод выбирается с большим запасом – то это совсем не существенно. Главная проблема состоит в том, что цена провода, по сравнению с его сечением, не занижается.

Таблицы и формулы для выбора сечения кабеля

Электроэнергия может вырабатываться генератором на напряжении 6, 10, 18кВ. Далее она идет по шинопроводам или комплектным токопроводам к трансформаторам, которые повышают эту величину до 35-330кВ. Чем выше напряжение, тем дальше эту энергию передавать. Затем уже по ЛЭП электричество идет до потребителей. Там опять трансформируется через понижающие трансформаторы до величины 0,4кВ. И между всеми этими преобразованиями электричество идет по воздушным, кабельным линиям различного напряжения. Выбор сечения этих кабелей отдельный вопрос, который и рассматривается в данной статье.

Если обратиться к основам вопроса, то его сразу можно разделить на две части. Часть первая, выбор сечения в сетях до 1кВ, ну и вторая часть (в отдельной статье) - выбор сечения в сетях выше 1кВ. Кроме того, рассмотрим общий для этих классов напряжения вопрос - определение сечения кабеля по диаметру. Сразу предупреждаю, что впереди много таблиц, но пусть это Вас не пугает, так как порой таблица лучше тысячи слов.

Выбор и расчет сечения кабелей напряжением до 1кВ (для квартиры, дома)

Электрические сети до 1кВ самые многочисленные - это как паутина, которая обвивает всю электроэнергетику и в которой такое бесчисленное множество автоматов, схем и устройств, что голова у неподготовленного человека может пойти кругом. Кроме сетей 0,4кВ промышленных предприятий (заводов, ТЭЦ), к этим сетям относится и проводка в квартирах, коттеджах. Поэтому вопросом выбора и расчета сечения кабеля задаются и люди, которые далеки от электричества - простые владельцы недвижимости.

Кабель используется для передачи электроэнергии от источника к потребителю. В квартирах мы рассматриваем участок от электрического щитка, где установлен вводной автоматический выключатель на квартиру, до розеток, в которые подключаются наши приборы (телевизоры, стиральные машины, чайники). Всё, что отходит от автомата в сторону от квартиры в ведомстве обслуживающей организации, туда лезть мы права не имеем. То есть рассматриваем вопрос прокладки кабелей от вводного автомата до розеток в стене и выключателей на потолке.

В общем случае для освещения берут 1,5 квадрата, для розеток 2,5, а расчет необходим, если требуется подключать что-то нестандартное с большой мощностью - стиралку, бойлер, тэн, плиту.

Выбор сечения кабеля по мощности

Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.

Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки - однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.

Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.

Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.

Электроприбор Вероятная мощность, Вт
Стиральная машина 4000
Микроволновка 1500-2000
Телевизор 100-400
Экран Э
Холодильник 150-2000
Чайник электрический 1000-3000
Обогреватель 1000-2500
Плита электрическая 1100-6000
Компьютер (тут всякое возможно) 400-800
Фен для волос 450-2000
Кондиционер 1000-3000
Дрель 400-800
Шлифовальная машина 650-2200
Перфоратор 600-1400

Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…

Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.

За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке - к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.

Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.

Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.

Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие - открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе - это на 220В, либо четыре одножильных в трубе - на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.

Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.

Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.

Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт - 4мм2 для меди. А если решили алюминий, то 6,1кВт - тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.

Выбор сечения кабеля по току

Суть выбора аналогичная, только теперь у нас есть ПУЭ, где прописаны токи, но сами токи нам неизвестны. Хотя, постойте… Ведь мы знаем мощности приборов и можем по формуле вычислить величины токов. Да и токи могут быть написаны в паспортах на изделия. Аналогично смотрим в таблицы ниже. Это уже таблицы из официальных документов, так что придраться не к чему.

Выбор сечения провода с резиновой или ПВХ изоляцией по допустимому току

Данные провода наиболее распространены, поэтому и приведена эта таблица. В ПУЭ же имеются другие таблицы на все случаи жизни для проводов, кабелей, шнуров с оболочкой и без при прокладке в воде, земле и воздухе. Но это уже частные случаи. Кстати, таблица что приведена при расчете по мощности полностью является частным случаем таблиц выбора по току, которые являются официальными и описаны в ПУЭ.

Расчет кабеля по мощности и длине

В случае, если вы прокладываете кабель на длинное расстояние (ну метров 15 и более), то Вам необходимо учитывать и падение напряжения, которое вызвано сопротивлением кабельной линии.

Чем же неблагоприятно для нас падение напряжения на конце кабельной линии? Для лампочки это ухудшение светового потока при снижении напряжения, или уменьшение срока службы при повышенном напряжении. Существуют допустимые величины отклонения напряжения. Но в основном для электроприборов это плюс минус пять процентов.

В этом случае требуется произвести расчет, и в случае, если напряжение будет ниже номинального на 5% и более, то придется увеличить сечение и заново произвести расчет. Или же воспользоваться очередной таблицей.

Сейчас немного углубимся в матчасть. Падение напряжения для трехфазной сети определяется по формуле:

Эта величина состоит из двух частей, активной(R) и индуктивной(X). Индуктивной частью можно пренебречь в следующих случаях:

  • сеть постоянного тока
  • сеть переменного тока, при cos=1
  • сети, выполненные кабелями или изолированными проводами, проложенными в трубах, если их сечение не больше определенной величины, но не будем углубляться дальше.

В общем индуктивной составляющей пренебрегаем, косинус принимаем равным 1. Значение R определяется по формуле:

где р - удельное сопротивление (для меди - 0,0175, а для алюминия - 0,03)

Далее два варианта расчета:

а) по заданному значению падения напряжения находим допустимое сечение и выбираем следующее большее значение.

б) по заданному значению мощности или тока определяем падение напряжения на участке, и в случае, если оно будет больше 5%, выбираем другое сечение и повторяем расчет.

В вышеприведенных формулах длина в метрах, ток в амперах, напряжение в вольтах, площадь в мм2. Сама величина падения напряжения в относительных величинах, безразмерная. Формулы пригодны для расчетов при отсутствии индуктивной составляющей и косинусе равном 1. Ряд сечений кабелей стандартный. В принципе с полученным значением сечения можно идти на рынок и смотреть, что подойдет с округлением в большую сторону.

А можно воспользоваться таблицами в интернетах, но эти таблицы… Не понятно откуда и для какого случая они построены. Формулы - наше всё!

Определение сечения кабеля по диаметру

Если у Вас есть возможность замерить диаметр жилы кабеля, естественно голой, без изоляции, значит можно определить сечение этой жилы. Опять у нас два пути: формула или таблица. Каждый пусть выбирает, что ему удобнее.

Формула: пидэквадратначетыре. Это все знают. Измеряем диаметр провода (линейка, штангенциркуль, микрометр), повторюсь очищенного. Значение возводим в квадрат, умножаем на число пи (равно 3,14) и делим на 4. Получаем значение сечения. Примерное, ведь погрешности тут и в числе пи и в самом измерении. Хотите, вот таблица элементарная - измеряем диаметр, смотрим соответствует ли заявленному на бирке сечению.

Если провод многожильный, то либо каждую жилу измеряем, а потом считаем их число. Ну и умножаем число на диаметр одной и далее по схеме, приведенной выше. Либо, если они хорошо скручены в форме круга на конце, производим замер как на одножильном.

Сохраните в закладки или поделитесь с друзьями

Последние статьи


Самое популярное

как выбрать трансформатор тока

Таблицы | Выбор мощности, тока и сечения проводов и кабелей | Алюминиевые и Медные

Главная
Инструкции
Информация
Таблицы
Безопасность
Заземление
УЗО
Стандарты
Книги

Услуги
Контакты
Прайс

Загрузить
Сайты
Форум

В таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора защитных средств, кабельно-проводниковых материалов и электрооборудования.

Медные жилы, проводов и кабелей

© electro.narod.ru
Сечение токопро водящей жилы, кв.мм Медные жилы, проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66,0 260 171,6

Алюминиевые жилы, проводов и кабелей

© electro.narod.ru
Сечение токопро водящей жилы, кв.мм Алюминиевые жилы, проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22,0 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки

расчет кабеля по мощности, сечение кабеля по току, сечение провода по току, сечение кабеля по мощности, выбор сечения кабеля по мощности, расчет сечения кабеля по мощности, сечение провода по мощности, сечение провода и мощность, таблица сечения проводов, расчет сечения кабеля, сечение кабеля от мощности, сечение кабеля и мощность, выбор сечения кабеля по току, выбор кабеля по мощности, сечение провода мощность, расчет сечения провода по мощности, расчет кабеля по мощности, таблица сечения кабеля, сечение провода таблица, расчёт сечения кабеля по мощности, выбор кабеля по току, таблица соотношения ампер киловатт сечение, медь сколько киловатт, допустимый ток проводов сечения

Рассчитываем сечение проводов и кабелей по току и мощности с таблицами

Выбираем кабельную и проводниковую продукцию

При устройстве электропроводки необходимо заранее определить мощности потребителей. Это поможет в оптимальном выборе кабелей. Такой выбор позволит долго и безопасно эксплуатировать проводку без ремонта.

Кабельная и проводниковая продукция весьма разнообразна по своим свойствам и целевому назначению, а также имеет большой разброс в ценах. Статья рассказывает о важнейшем параметре проводки – сечении провода или кабеля по току и мощности, и как определить диаметр – рассчитать по формуле или выбрать с помощью таблицы.

Общая информация для потребителя

Токонесущая часть кабеля выполняется из металла. Часть плоскости, проходящей под прямым углом к проводу, ограниченная металлом, называется сечением провода. В качестве единицы измерения используют квадратные миллиметры.

Технические характеристики электрокабелейСечение определяет допустимые токи, проходящие в проводе и кабеле. Этот ток, по закону Джоуля-Ленца, приводит к выделению тепла (пропорционально сопротивлению и квадрату тока), которое и ограничивает ток.

Условно можно выделить три области температур:

  • изоляция остается целой;
  • изоляция обгорает, но металл остается целым;
  • металл плавится от высокой температуры.

Из них только первая является допустимой температурой эксплуатации. Кроме того, с уменьшением сечения возрастает его электрическое сопротивление, что приводит к увеличению падения напряжения в проводах.

Однако, увеличение сечения приводит к увеличению массы и особенно стоимости или кабеля.

Из материалов для промышленного изготовления кабельной продукции используют чистую медь или алюминий. Эти металлы имеют различные физические свойства, в частности, удельное сопротивление, поэтому и сечения, выбираемые под заданный ток, могут оказаться различными.

Узнайте из этого видео, как правильно подобрать сечение провода или кабеля по мощности для домашней проводки:

Определение и расчет жил по формуле

Теперь разберемся, как правильно рассчитать сечение провода по мощности зная формулу. Здесь мы решим задачу определения сечения. Именно сечение является стандартным параметром, по причине того, что номенклатура включает как одножильный вариант, так и многожильные. Преимущество многожильных кабелей в их большей гибкости и стойкости к изломам при монтаже. Как правило, многожильные изготавливают из меди.

Проще всего определяется сечение круглого одножильного провода, d – диаметр, мм; S – площадь в квадратных миллиметрах:

Сечение круглого одножильного провода

Многожильные рассчитываются более общей формулой: n – число жил, d – диаметр жилы, S – площадь:

Сечение круглого многожильного провода

Диаметр жилы можно определить, сняв изоляцию и замерив диаметр по голому металлу штангенциркулем или микрометром.

Допустимая плотность электротока

Плотность тока определяется очень просто, это число ампер на сечение. Существует два варианта проводки: открытая и закрытая. Открытая допускает большую плотность тока, за счет лучшей теплоотдачи в окружающую среду. Закрытая требует поправки в меньшую сторону, чтобы баланс тепла не привел к перегреву в лотке, кабельном канале или шахте, что может вызвать короткое замыкание или даже пожар.

Точные тепловые расчеты очень сложны, на практике исходят из допустимой температуры эксплуатации наиболее критичного элемента в конструкции, по которой и выбирают плотность тока.

Таким образом, допустимая плотность тока, это величина, при которой нагрев изоляции всех проводов в пучке (кабельном канале) остается безопасным, с учетом максимальной температуры окружающей среды.

Таблица сечения медного и алюминиевого провода или кабеля по току:

Допустимая плотность электротока

В таблице 1 приводится допустимая плотность токов для температур, не выше комнатной. Большинство современных проводов имеют ПВХ или полиэтиленовую изоляцию, допускающую нагрев при эксплуатации не более 70-90°C. Для «горячих» помещений плотность токов необходимо снижать с коэффициентом 0.9 на каждые 10°C до температур предельной эксплуатации проводов или кабеля.

Теперь о том, что считать открытой и что закрытой проводкой. Открытой является проводка, если она выполнена хомутами (шинкой) по стенам, потолку, вдоль несущего троса или по воздуху. Закрытая проложена в кабельных лотках, каналах, замурована в стены под штукатурку, выполнена в трубах, оболочке или проложена в грунте. Также следует считать проводку закрытой, если она находится в распределительных коробках или щитках. Закрытая охлаждается хуже.

Например, пусть в помещении сушилки градусник показывает 50°С. До какого значения следует уменьшить плотность тока медного кабеля, проложенного в этом помещении по потолку, если изоляция кабеля выдерживает нагрев до 90°C? Разница составляет 50-20 = 30 градусов, значит, нужно трижды использовать коэффициент. Ответ:

Коэффициент плотности тока медного кабеля

Пример подсчета участка проводки и нагрузки

Пусть подвесной потолок освещается шестью светильниками мощностью по 80 Вт каждый и они уже соединены между собой. Нам требуется подвести к ним питание, используя алюминиевый кабель. Будем считать проводку закрытой, помещение сухим, а температуру комнатной. Теперь узнаем, как посчитать силу тока сечения провода по мощности медного и алюминиевого кабелей, для этого используем уравнение, определяющее мощность (сетевое напряжение по новым стандартам считаем равным 230 В):

Уравнение, определяющее мощность

Используя соответствующую плотность тока для алюминия из таблицы 1, найдем сечение, необходимое для работы линии без перегрева:

Сечение, необходимое для работы линии без перегрева

Если нам нужно найти диаметр провода, используем формулу:

Диаметр провода

Подходящим будет кабель АППВ2х1.5 (сечение 1.5 мм.кв). Это, пожалуй, самый тонкий кабель, какой можно найти на рынке (и один из наиболее дешевых). В приведенном случае он обеспечивает двухкратный запас по мощности, т. е. на данной линии может быть установлен потребитель с допустимой мощностью нагрузки до 500 Вт, например, вентилятор, сушилка или дополнительные светильники.

Розетки на эту линию устанавливать недопустимо, так как в них может быть включен (а, скорее всего, и будет) мощный потребитель и это приведет к перегрузке участка линии.

Быстрый подбор: полезные стандарты и соотношение

Для экономии времени, расчеты обычно сводят в таблицы, тем более, что номенклатура кабельных изделий довольно ограничена. В следующей таблице приводится расчет сечения медного и алюминиевого проводов по потребляемой мощности и силе тока в зависимости от предназначения — для открытой и закрытой проводки. Диаметр получается как функция от мощности нагрузки, металла и типа проводки. Напряжение сети считается равным 230 В.

Расчет для медной и алюминиевой проводки

Таблица дает возможность быстро выбрать сечение или диаметр, если известна мощность нагрузки. Найденное значение округляется в большую сторону до ближайшего значения из номенклатурного ряда.

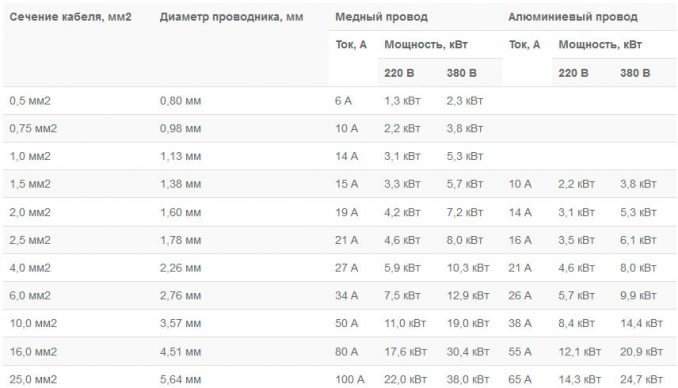

В следующей таблице сведены данные допустимых токов по сечениям и мощности материалов кабелей и проводов для расчета и быстрого выбора наиболее подходящих:

Данные для определения нагрузки на провода

Рекомендации по устройству

Устройство проводки, кроме всего прочего, требует навыков проектирования, что есть не у каждого, кто хочет ее сделать. Недостаточно иметь только хорошие навыки в электромонтаже. Некоторые путают проектирование с оформлением документации по каким-то правилам. Это совершенно разные вещи. Хороший проект может быть изложен на листках из тетрадки.

Прежде всего, нарисуйте план ваших помещений и отметьте будущие розетки и светильники. Узнайте мощности всех ваших потребителей: утюгов, ламп, нагревательных приборов и т. п. Затем впишите мощности нагрузок, наиболее часто потребляемых в разных помещениях. Это позволит вам выбрать наиболее оптимальные варианты выбора кабелей.

Вы удивитесь, сколько тут возможностей и какой резерв для экономии денег. Выбрав провода, подсчитайте длину каждой линии, которую вы ведете. Сложите все вместе, и тогда вы приобретете ровно то, что нужно, и столько, сколько нужно.

Каждая линия должна быть защищена своим автоматом (автоматическим выключателем), рассчитанным на ток, соответствующий допустимой мощности линии (сумма мощностей потребителей). Подпишите автоматы, расположенные в щитке, например: «кухня», «гостиная» и т. д.

Целесообразно иметь отдельную линию на все освещение, тогда вы сможете спокойно чинить розетку в вечернее время, не пользуясь спичками. Именно розетки чаще всего и бывают перегруженными. Обеспечивайте розетки достаточной мощностью – вы не знаете заранее, что вам придется туда включать.

В сырых помещениях используйте кабели только с двойной изоляцией! Используйте современные розетки («евро») и кабели с заземляющими проводниками и правильно подключайте заземление. Одножильные провода, особенно медные, изгибайте плавно, оставляя радиус в несколько сантиметров. Это предотвратит их излом. В кабельных лотках и каналах провода должны лежать прямо, но свободно, ни в коем случае нельзя натягивать их, как струну.

В розетках и выключателях должен быть запас в несколько лишних сантиметров. При прокладке нужно убедиться, что нигде нет острых углов, которые могут надрезать изоляцию. Затягивать клеммы при подключении необходимо плотно, а для многожильных проводов эту процедуру следует сделать повторно, у них есть особенность усадки жил, в результате чего соединение может ослабнуть.

Медные провода и алюминиевые «не дружат» между собой по электрохимическим причинам, непосредственно соединять их нельзя. Для этого можно использовать специальные клеммники или оцинкованные шайбы. Места соединений всегда должны быть сухими.
Фазные проводники должны быть белого (или коричневого) цвета, а нейтрали – всегда синего. Заземление имеет желто-зеленый цвет. Это общепринятые правила расцветки и продажные кабели, как правило, имеют внутреннюю изоляцию именно таких цветов. Соблюдение расцветки повышает безопасность эксплуатации и ремонта.

Предлагаем вашему вниманию интересное и познавательное видео, как правильно рассчитать сечение кабеля по мощности и длине:

Выбор проводов по сечению является главным элементом проекта электроснабжения любого масштаба, от комнаты, до больших сетей. От этого будет зависеть ток, который можно отбирать в нагрузку и мощность. Правильный выбор проводов также обеспечивает электро- и пожарную безопасность, и обеспечивает экономичный бюджет вашего проекта.

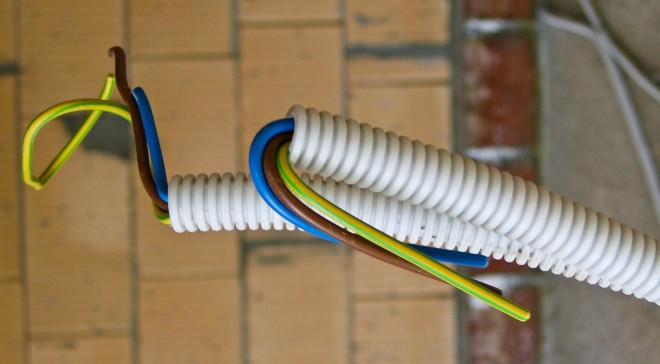

Выбор системы электропроводки | Типы кабелей, используемых во внутренней проводке

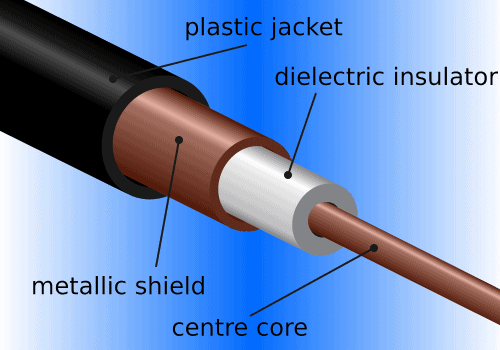

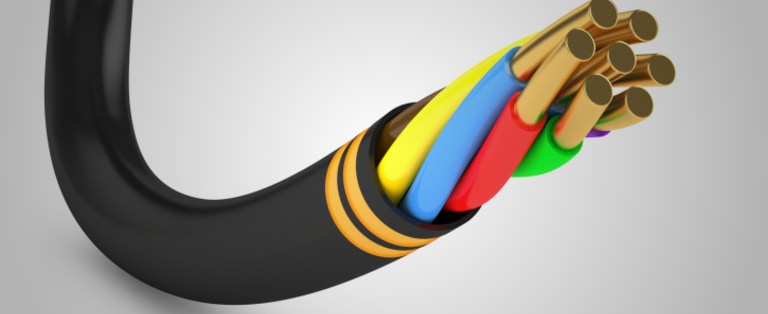

Типы кабелей, используемых во внутренней проводке, и выбор системы проводки

Введение

Электрическая проводка - это просто сеть проводов, соединяющих различные аксессуары для распределения электроэнергии от счетчика поставщика плата к устройствам, потребляющим энергию, таким как телевизоры, холодильники, вентиляторы, лампы и т. д.

Выбор систем электропроводки

Перед подключением здания необходимо сделать правильный выбор в отношении типа проводки, размер и положение вееров, световых точек.При выборе любой системы электропроводки для конкретной установки ваш выбор должен основываться на технических и экономических факторах. Choice Of Wiring Systems Choice Of Wiring Systems

Как правило, при выборе конкретной системы электропроводки следует учитывать следующие факторы;

  • Стоимость электромонтажа: Первоначальная стоимость системы электропроводки, которую необходимо выбрать или выбрать, является одним из важнейших факторов, которые необходимо учитывать. Он должен быть экономичным и безопасным.
  • Долговечность: при выборе системы электропроводки тип электропроводки должен быть прочным (долговечным), а также иметь надлежащие технические характеристики и соответствовать расчетному сроку службы и типу подключаемого здания.Не следует выполнять проводку с использованием планок для постоянного здания, поскольку проводка с использованием планок подходит только для временных построек. Любая проводка должна выдерживать износ, который может произойти из-за неблагоприятных погодных условий. Используемые кабели должны выдерживать максимальный ток без перегрева.
  • Долговечность: электропроводка не должна ухудшаться под воздействием погоды, дыма, сырости и т. Д. Кабели должны быть устойчивы к суровым погодным условиям и химическим воздействиям.
  • Доступность: Средства, используемые в электропроводке, должны быть доступны (в пределах допустимого диапазона) и доступны, когда возникает необходимость в изменении, расширении или обновлении.
  • Внешний вид: После установки проводка должна хорошо выглядеть. Если в современном здании будет использована проводка с планкой или опалубкой, это испортит внешний вид здания. Кабельная проводка предпочтительнее для современных зданий, за исключением того, что она дорогая. Электропроводка ПВХ подходит и для современных построек. Очень популярна проводка ПВХ.
  • Механическая защита: Электропроводку следует защищать от механических повреждений во время использования.
  • Безопасность. Когда дело доходит до электромонтажа, безопасность является одним из важнейших факторов, которые следует учитывать, поскольку поражение электрическим током - это то, о чем у вас не будет времени подумать еще раз.Там, где существует вероятность возникновения пожара, следует использовать кабельную проводку.
  • Стоимость обслуживания: Используемая система электропроводки должна иметь низкие затраты на обслуживание.
  • Нагрузка: типы нагрузок, потребляющих электроэнергию в здании, будут определять типы используемых кабелей. Нельзя использовать трос малого диаметра для больших нагрузок. Кабели повредятся. Применяемое напряжение, пожарная опасность и стандарты страхования также следует учитывать в случае крупных заводов. Types Of Cables Used In Internal Wiring And Choice Of Wiring Systems Types Of Cables Used In Internal Wiring And Choice Of Wiring Systems

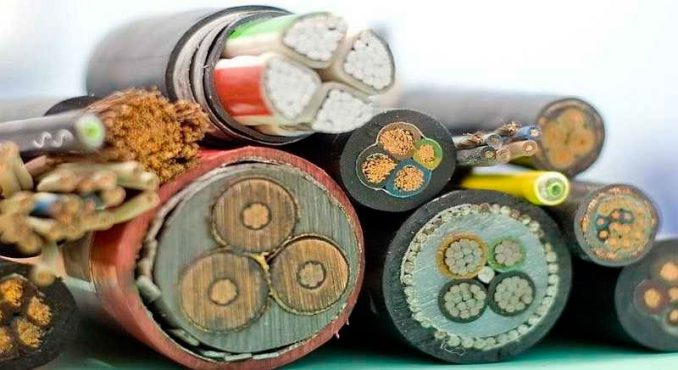

Типы кабелей, используемых во внутренней проводке

Провода, используемые для внутренней проводки здания, могут быть сгруппированы в соответствии с

  1. Используемый проводник
  2. Количество используемых жил
  3. Классификация напряжения и
  4. Тип Используется изоляция кабеля.
  1. В зависимости от используемого проводника: В зависимости от используемого проводящего материала кабели можно разделить на два класса, известные как кабели с медными проводниками и кабели с алюминиевыми проводниками.
  2. По количеству жил: в зависимости от количества жил, из которых состоит кабель, кабели можно разделить на классы, известные как одножильные кабели; двухжильные кабели; трехжильные кабели.
  3. В соответствии с классом напряжения , кабели можно разделить на (I) кабели на 250/440 вольт и (II) кабели на 650/1100 вольт.
  4. В зависимости от типа используемой изоляции : эти типы кабелей можно разделить на:
  • Кабели с изоляцией из вулканизированной индийской резины (VIR).
  • Кабели с жесткой резиновой оболочкой (TRS) или кабиной с оболочкой (CTS).
  • Кабели из поливинилхлорида (ПВХ)
  • Кабели со свинцовой оболочкой
  • Погодостойкие кабели
  • Кабели из сшитого полиэтилена
  • Гибкие шнуры и кабель

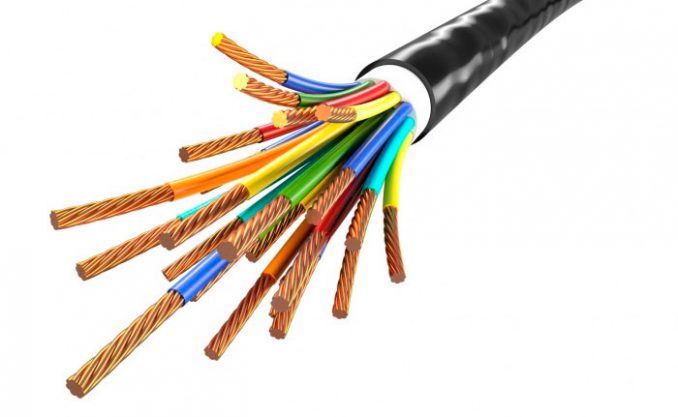

Гибкие кабели представляют собой кабели, содержащие одну или несколько жил, каждая из которых состоит из группы проводов, диаметр сердечники и провода очень малы для обеспечения гибкости.

Также прочтите: Почему коаксиальные кабели имеют высокую изоляцию? Choice of Wiring System and Cable. Choice of Wiring System and Cable.

Кабели используются в качестве соединительных проводов для таких целей, как потолочный патрон лампы или от розетки до портативных устройств, таких как радиоприемники, вентиляторы, патроны для ламп и т. Д. Они бывают разных цветов и толщины. Гибкость кабеля предотвращает его легкую поломку. Кабели из сшитого полиэтилена и ПВС изолированы полимерами. Кабели из сшитого полиэтилена имеют большее преимущество, поскольку они имеют высокий номинальный ток и более длительный срок службы.Они не подходят для электропроводки.

Также прочтите: Как найти неисправность в кабелях? Неисправности кабеля, типы и причины

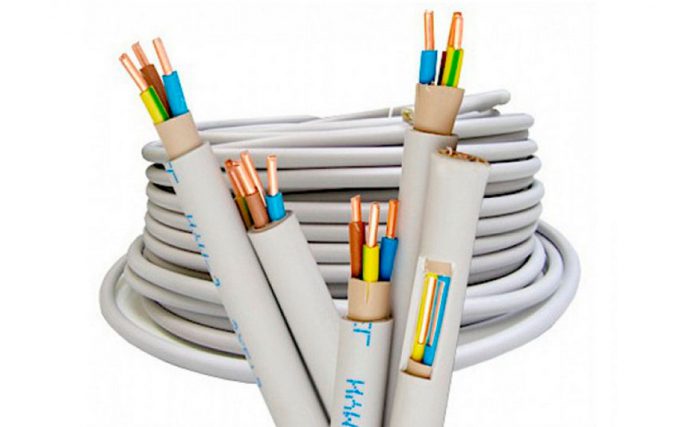

Причины, по которым кабели из ПВХ широко используются для внутренней проводки

Причины следующие;

  1. ПВХ изоляция обеспечивает лучшую гибкость для кабелей
  2. ПВХ изоляция имеет лучшие изоляционные свойства
  3. ПВХ изоляция не подвержена воздействию химикатов
  4. ПВХ изоляция имеет тонкий слой, который дает меньший диаметр кабелей, что позволяет разместить больше проводов в кабелепроводе заданного размера, в отличие от проводов VIR или CTS.

Также читайте:

.

Как работают схемы | HowStuffWorks

Вы когда-нибудь задумывались, что происходит, когда вы щелкаете выключателем, чтобы включить свет, телевизор, пылесос или компьютер? Что дает щелчок этого переключателя? Во всех этих случаях вы замыкаете электрическую цепь , пропуская ток или поток электронов по проводам.

Электрическая цепь во многом похожа на вашу кровеносную систему. Ваши кровеносные сосуды, артерии, вены и капилляры подобны проводам в цепи.Кровеносные сосуды несут кровь по телу. Провода в цепи несут электрический ток к различным частям электрической или электронной системы.

Объявление

Ваше сердце - это насос, который управляет кровообращением в организме. Он обеспечивает силу или давление для циркуляции крови. Кровь, циркулирующая по телу, снабжает различные органы, такие как мышцы, мозг и пищеварительную систему. Аккумулятор или генератор вырабатывает напряжения - силы, которая пропускает ток через цепь.

Возьмем простой случай электрического света. К свету подключаются два провода. Чтобы электроны выполняли свою работу по производству света, должна быть замкнутая цепь, чтобы они могли проходить через лампочку, а затем возвращаться обратно.

На схеме выше показана простая схема фонаря с батареей на одном конце и лампой фонарика на другом конце. Когда переключатель выключен, полная цепь не будет существовать, и не будет тока. Когда переключатель включен, произойдет замкнутая цепь и протекание тока, в результате чего лампа-вспышка будет излучать свет.

Цепи

могут быть огромными энергосистемами, передающими мегаватты энергии на расстояние в тысячу миль, или крошечными микроэлектронными микросхемами, содержащими миллионы транзисторов. Это необычайное сокращение электронных схем сделало возможными настольные компьютеры. Новым рубежом обещают стать наноэлектронных схем с размерами устройств в нанометрах (одна миллиардная метра).

В этой статье мы узнаем о двух основных типах электрических схем:

  • Силовые цепи передают и контролируют большие объемы электроэнергии.Примерами являются линии электропередач, системы электропроводки в жилых и деловых помещениях. Основными компонентами силовых цепей являются генераторы на одном конце и системы освещения, системы отопления или бытовые приборы на другом конце. Между ними находятся линии электропередач, трансформаторы и автоматические выключатели.
  • Электронные схемы обрабатывают и передают информацию. Подумайте о компьютерах, радио, телевизорах, радарах и сотовых телефонах.
.

Шнуры стабилизации питания

Инновационная технология Fluxfield ™ от Wireworld с изоляцией Composilex 2, исключительно динамичная, разработанная для поглощения шума и блокировки помех, обеспечивает удивительно яркий звук и изображение. В отличие от других шнуров, они были разработаны путем прямого сравнения с питанием от батарей, что обеспечивает максимальную чистоту звука и изображения. Их элегантные вилки оснащены контактами с серебряным покрытием, что обеспечивает самые тихие соединения с минимальными потерями. Эти пять моделей различаются материалом проводников, поскольку более плавное прохождение тока через проводники высшего качества обеспечивает дополнительные улучшения качества звука и изображения.В мини-шнурах питания используется более простая версия конструкции магнитного поля для маломощных компонентов. Поскольку они функционируют как фильтры, более длинные фильтры обеспечивают большие улучшения, и мы рекомендуем два метра или более для наилучшей производительности.

СпейсПорт

Кондиционер

IEC 320 Вход питания с предохранителем

Шесть розеток со звездообразным соединением с фильтрами

Подавление всплесков без движения

Защищает и повышает точность воспроизведения

Соответствует CE

Сделано в Америке

Сделано в торговых точках США, Великобритании или ЕС

НАЙТИ ДИЛЕРА

КУПИТЬ

Кондиционирование питания стало широко распространенным усовершенствованием в установках домашнего кинотеатра, однако большинство шнуров питания все еще не экранированы, и остаются другие проблемы с шумом в линиях электропередач.Например, гармоники промышленной частоты, которые иногда достаточно сильны, чтобы заставить трансформатор гудеть, обычно проявляются в виде ряби на выходе постоянного тока компонентных источников питания, что приводит к сжатому и грязному звуку. Шнуры питания Wireworld, разработанные компанией Fluxfield, решают эти проблемы, обеспечивая более чистый и динамичный звук и видео. Поразительно, но гудящие трансформаторы становятся тише.

.

Переменный ток - Energy Education

Переменный ток (AC) - это тип электрического тока, вырабатываемого подавляющим большинством электростанций и используемого в большинстве систем распределения электроэнергии. Переменный ток дешевле генерировать и имеет меньше потерь энергии, чем постоянный ток при передаче электроэнергии на большие расстояния. [1] Хотя для очень больших расстояний (более 1000 км) постоянный ток часто может быть лучше. В отличие от постоянного тока, направление и сила переменного тока меняются много раз в секунду.

Недвижимость

Рис. 1. Анимация из симуляции PhET [2] переменного тока, которая значительно замедлена. См. Для сравнения постоянный ток.

Переменный ток изменяет направление потока заряда (60 раз в секунду в Северной Америке (60 Гц) и 50 раз в секунду в Европе (50 Гц)). Обычно это вызвано синусоидально изменяющимися током и напряжением, которые меняют направление, создавая периодическое движение назад и вперед для тока (см. Рисунок 1).Несмотря на то, что этот ток течет вперед и назад много раз в секунду, энергия по-прежнему непрерывно течет от электростанции к электронным устройствам.

Основным преимуществом переменного тока является то, что его напряжение можно относительно легко изменить с помощью трансформатора, который позволяет передавать мощность при очень высоких напряжениях, прежде чем понижать их до более безопасных напряжений для коммерческого и жилого использования. [3] Это минимизирует потери энергии, как показано ниже [4] (более подробную информацию см. В схемах жилых домов):

[математика] P_ {lost} = I ^ {2} R [/ math]

Мощность, передаваемая по линии, однако имеет другое выражение:

[математика] P_ {передано} = IV [/ математика]

Как видно из первого уравнения, потери мощности при передаче пропорциональны квадрату тока через провод.Следовательно, предпочтительно минимизировать ток через провод, чтобы уменьшить потери энергии. Конечно, минимизация сопротивления также уменьшит потери энергии, но ток оказывает гораздо большее влияние на количество потерянной энергии из-за того, что его значение возводится в квадрат. Второе уравнение показывает, что если напряжение увеличивается, ток уменьшается эквивалентно для передачи той же мощности. Следовательно, напряжение в линиях передачи очень высокое, что снижает ток, что, в свою очередь, сводит к минимуму потери энергии при передаче.Вот почему переменный ток предпочтительнее постоянного тока для передачи электричества, так как намного дешевле изменить напряжение переменного тока. Однако существует предел, при котором использование переменного тока больше не выгодно по сравнению с постоянным током (см. Передача HVDC).

Использование и преимущества

Большинство устройств (например, большие заводские динамо-машины), которые напрямую подключены к электросети, работают на переменном токе, а электрические розетки в домах и коммерческих помещениях также подают переменный ток.Устройства, которым требуется постоянный ток, например ноутбуки, обычно имеют адаптер переменного тока, который преобразует переменный ток в постоянный. [5]

Переменный ток является предпочтительным во всем мире, поскольку он имеет много явных преимуществ по сравнению с постоянным током. Для полной разбивки различий между ними см. AC vs DC. Некоторые преимущества включают: [6]

  • Дешевое и эффективное повышение напряжения с помощью трансформаторов. Как объяснялось выше, это позволяет осуществлять энергоэффективную передачу электроэнергии по линиям электропередач.Эта эффективная передача энергии экономит энергетическим компаниям и потребителям много денег и помогает снизить загрязнение, поскольку электростанциям не нужно компенсировать потерю электроэнергии за счет большего количества топлива.
  • Низкие затраты на обслуживание высокоскоростных двигателей переменного тока.
  • Легко прерывать ток (например, с помощью автоматического выключателя), поскольку ток естественным образом стремится к нулю каждые 1/2 цикла. Например, автоматический выключатель может прерывать примерно 1/20 постоянного тока, а не переменного тока.

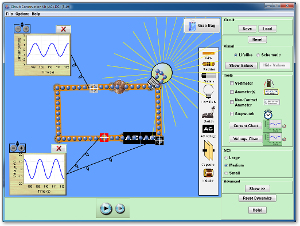

Phet Simulation

Университет Колорадо любезно разрешил нам использовать следующую симуляцию Фета, которая исследует, как работает переменный ток.

Circuit Construction Kit (AC+DC)

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

.

Отправить ответ

avatar
  Подписаться
Уведомление о
