Выбор реле напряжения. Реле напряжения для защиты дома: как выбрать оптимальное устройство

Как правильно подобрать реле напряжения для защиты электроприборов в доме или квартире. Какие параметры учитывать при выборе. На что обратить внимание при покупке реле напряжения. Какие виды реле бывают и для чего они предназначены.

Что такое реле напряжения и для чего оно нужно

Реле напряжения — это устройство, которое контролирует параметры электрической сети и отключает питание при выходе напряжения за допустимые пределы. Основная задача реле — защитить электроприборы от скачков напряжения, которые могут привести к их поломке.

Основные функции реле напряжения:

• Отслеживание уровня напряжения в сети
• Отключение нагрузки при выходе напряжения за установленные пределы
• Автоматическое включение после нормализации напряжения
• Защита от перенапряжения и пониженного напряжения
• Защита от импульсных помех

Установка реле напряжения позволяет продлить срок службы бытовой техники и электроники, предотвратить их выход из строя из-за проблем в электросети.

Виды реле напряжения по способу установки

Существует несколько основных видов реле напряжения в зависимости от способа их установки и подключения:

1. Розеточные реле

Устанавливаются непосредственно в розетку. Подходят для защиты отдельных приборов. Просты в установке, не требуют вмешательства электрика.

2. Модульные реле на DIN-рейку

Монтируются в электрощит на DIN-рейку. Защищают всю электропроводку дома или квартиры. Требуют квалифицированного монтажа.

3. Реле-удлинители

Представляют собой удлинитель со встроенным реле напряжения. Позволяют подключить и защитить несколько приборов одновременно.

4. Встраиваемые реле

Монтируются внутрь корпуса защищаемого прибора. Используются редко из-за сложности установки.

Выбор типа реле зависит от конкретных задач и условий эксплуатации. Для защиты всего дома оптимально использовать модульное реле, устанавливаемое в электрощит.

Ключевые параметры при выборе реле напряжения

При выборе реле напряжения необходимо учитывать следующие основные характеристики:

Номинальный ток

Это максимальный ток, который способно коммутировать реле. Выбирается с запасом 20-30% от номинала вводного автомата. Например:

• Для автомата на 25А подойдет реле на 32А или 40А
• Для автомата на 32А — реле на 40А или 50А
• Для автомата на 40А — реле на 50А или 63А

Диапазон рабочих напряжений

Определяет, при каком напряжении реле будет отключать нагрузку. Стандартные значения:

• Нижний порог: 160-180В
• Верхний порог: 250-270В

Более широкий диапазон обеспечивает лучшую защиту техники.

Время срабатывания

Показывает, как быстро реле отключит нагрузку при выходе напряжения за допустимые пределы. Оптимальное значение — не более 0,02 секунды.

Время повторного включения

Задержка перед повторным включением нагрузки после восстановления напряжения. Рекомендуемое значение — 1-3 минуты для защиты холодильников и кондиционеров.

Дополнительные функции современных реле напряжения

Помимо базовой защиты от скачков напряжения, многие современные модели реле обладают рядом полезных дополнительных функций:

Защита от импульсных помех

Позволяет отфильтровать кратковременные импульсные перенапряжения, возникающие при грозе или коммутации мощных потребителей.

Контроль частоты сети

Отключает нагрузку при отклонении частоты от номинального значения 50 Гц. Актуально для регионов с нестабильным электроснабжением.

Память аварийных состояний

Сохраняет информацию о последних аварийных отключениях, что упрощает диагностику проблем с электросетью.

Регулируемые пороги срабатывания

Позволяют точно настроить параметры работы реле под конкретные условия эксплуатации.

Цифровой дисплей

Отображает текущее напряжение в сети и другие параметры работы реле.

Наличие дополнительных функций повышает эффективность защиты, но также увеличивает стоимость устройства. Выбирать следует исходя из конкретных потребностей.

Особенности выбора реле напряжения для частного дома

При выборе реле напряжения для защиты электропроводки частного дома следует учитывать ряд специфических факторов:

Тип электроснабжения

Если в доме трехфазная сеть, необходимо выбирать трехфазное реле напряжения. Оно контролирует напряжение по всем трем фазам и нейтрали.

Мощность потребления

В частном доме обычно используется больше мощных электроприборов, чем в квартире. Соответственно, реле должно быть рассчитано на больший ток.

Наличие собственной генерации

Если в доме установлен резервный генератор или солнечные панели, реле должно корректно работать при переключении источников питания.

Удаленность от трансформаторной подстанции

В удаленных районах возможны значительные колебания напряжения. Реле должно иметь соответствующий диапазон рабочих напряжений.

Для частного дома оптимально использовать мощное модульное реле с расширенным функционалом и возможностью точной настройки параметров срабатывания.

Рекомендации по установке и эксплуатации реле напряжения

Для обеспечения максимальной эффективности защиты следует придерживаться следующих рекомендаций:

• Установку модульного реле в электрощит должен производить квалифицированный электрик
• Реле устанавливается после вводного автомата, но до устройства защитного отключения (УЗО)
• Необходимо обеспечить хорошую вентиляцию реле для отвода тепла
• Рекомендуется периодически проверять работоспособность реле путем имитации скачка напряжения
• При частых срабатываниях реле следует вызвать электрика для диагностики проблем с электропроводкой
• Не стоит устанавливать слишком узкий диапазон рабочих напряжений — это может привести к частым отключениям

Правильно подобранное и корректно установленное реле напряжения способно значительно повысить надежность электроснабжения дома и продлить срок службы бытовой техники.

Реле напряжения для защиты всего дома

Главная Реле напряжения для защиты всего дома

Реле напряжения RBUZ для защиты всего дома пользуются наибольшей популярностью ввиду того, что можно установить всего одно реле напряжения RBUZ в щиток освещения и одним прибором обезопасить всю технику Вашего дома или квартиры. При подаче напряжения, которое выходит за пределы установленных Вами параметров, реле напряжения RBUZ отключит питание сразу во всем доме или квартире.

Реле напряжения RBUZ (РБУЗ) выпускаются на 16,25,32,40,50 и 63 Ампера и предназначены для установки в щитке освещения для защиты коттеджа, квартиры, дома, дачи. Выбирается реле напряжения RBUZ номиналом по току, бОльшим номинала вашего вводного автоматического выключателя. Так, например, если вводной автомат на 32А, нужно выбрать реле напряжения RBUZ на 40А (для особо запасливых сообщаем, что в этом случае реле напряжения RBUZ на 50 или 63 Ампера также будут успешно работать).

Если автомат на 40А, то RBUZ на 50 (или 63А).
Если у Вас потребление электроэнергии превышает 63 Ампера , то защититься  можно по отдельности 16-Амперными реле напряжения розеточного типа R116Y либо установить в щиток освещения Реле напряжения на DIN-рейку RBUZ (РБУЗ) D16 (16A) и подключить к нему контактор, силовые контакты которого будут коммутировать соответствующую нагрузку. (Контактор можно выбрать здесь)
Схемы подключения реле напряжения RBUZ (РБУЗ) доступны в паспорте на каждую модель реле напряжения RBUZ (РБУЗ). Паспорт вложен в упаковку каждого реле напряжения RBUZ.

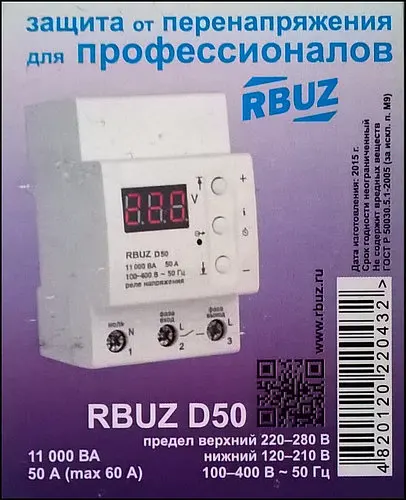

Реле напряжения RBUZ D — самые простые модели реле напряжения RBUZ. Монтируются на DIN-рейку, номинал приборов от 16А до 63А. На сегодняшний день особым спросом уже не пользуются.

Реле RBUZ D с буквой Т после номинала по току — следующая за RBUZ D серия реле напряжения RBUZ (РБУЗ) производятся на номиналы от 25 до 63 Ампер. Основной отличительной особенностью этой серии приборов является наличие защиты от внутреннего перегрева прибора  — термозащита. (Модели RBUZ MF и D2 также имеют эту опцию)

Реле RBUZ MF — новая линейка приборов. Многофункциональные реле серии MF обеспечивают комплексную защиту однофазной сети: контролируют недопустимые отклонения напряжения, превышение потребления тока и активной мощности. Выпускаются многофункциональные реле RBUZ MF25, RBUZ MF32, RBUZ MF40, RBUZ MF50 и RBUZ MF63 на соответствующие токи. Все показания — напряжение, ток, мощность — отображаются на трехстрочном индикаторе многофункциональных реле RBUZ MF. Наличие защиты от внутреннего перегрева прибора  — термозащита.

Реле напряжения RBUZ D2 — новинка в «линейке» однофазных реле напряжения RBUZ.  Компактные реле напряжения RBUZ D2 выпускаются на 40,50 и 63А. Одной из отличительных особенностей данной модели реле напряжения RBUZ является компактность. Ширина реле напряжения RBUZ D2 всего 2 модуля (у остальных моделей реле напряжения RBUZ- 3 модуля). Это позволяет сэкономить место в щитке освещения. Реле напряжения RBUZ D2 производятся с белым индикатором и RBUZ D2 Red — с красным индикатором напряжения. Отличие реле напряжения RBUZ D2 от реле напряжения RBUZ D2 Red только в индикаторе. Цена реле напряжения RBUZ D2 Red за счет этого немного ниже. Остальной функционал и габариты реле напряжения RBUZ D2 и реле напряжения RBUZ D2 Red полностью идентичны.
Выпускаются двухмодульные реле напряжения
RBUZ D2: RBUZ D2-40, RBUZ D2-50, RBUZ D2-63 и

RBUZ D2 Red: RBUZ D2-40 Red, RBUZ D2-50 Red, RBUZ D2-63 Red на соответствующие токи.
Наличие защиты от внутреннего перегрева прибора  — термозащита.

Также, отметим, что если у Вас, по каким-то причинам, нет возможности установить реле напряжения RBUZ в щиток освещения, не отчаивайтесь. Вы можете защитить самую ответственную технику реле напряжения RBUZ розеточного типа. Причем, это Вы сможете сделать самостоятельно, без вызова электрика.

Как выбрать реле напряжения для квартиры и дома

• Статья
• Видео

Из года в год производители бытовых электроприборов и электронной аппаратуры предлагают более сложную и совершенную продукцию. Следствием внедрения достижений научно-технического прогресса является то, что даже самое простейшее электротехническое изделие, используемое в домашнем хозяйстве, оснащено элементами электронного управления и контроля его работы. Техника становится сложнее, ее обслуживание все более комфортным, в то же время проблемы стабильности параметров электроэнергии в сети остаются прежними. Всплески и провалы напряжения пагубно сказываются на работе электроники, сокращают ее срок службы, а также могут привести к безвозвратной потере бытовой техники. Причин, вызывающих нестабильность параметров электроэнергии много, характерными и наиболее часто встречающимися необходимо отметить резкую перегрузку в электросети по току, перекос фаз, аварии на линиях передач, связанные с обрывом или перехлестом проводников и воздействием на них грозовых разрядов, неисправности в схеме электроприбора. Правильный выбор технических средств защиты от перенапряжений обеспечит долгосрочную и безаварийную работу домашнего парка электроприборов.

В этой статье мы рассмотрим, как выбрать реле напряжения для квартиры и частного дома.

• Реле напряжения или стабилизатор — что лучше?
• Определяемся с типом подключения
• Выбираем фазность и номинальный ток аппарата

Реле напряжения или стабилизатор — что лучше?

Для защиты потребителей электроэнергии предусмотрены стабилизаторы напряжения, с возможным вариантом установки, как на входе в домашнюю электрическую сеть, так и для отдельно взятого прибора. Эти устройства осуществляют контроль параметров напряжения в сети с последующим приведением их к номинальному значению. Однако, несмотря на все преимущества систем стабилизации, они имеют существенный недостаток – относительно длительный период времени, в течение которого происходит приведение параметров электросети до номинального значения, что не всегда допустимо для сложной, чувствительной и дорогостоящей электронной техники. Оптимальным вариантом защиты электрических приборов от всплесков и провалов параметров электроэнергии служат реле напряжения (РН). Главным достоинством этих приборов является быстродействие, время срабатывания измеряется в наносекундах. Конструкцией аппарата предусмотрена регулировка порога срабатывания.

Реле напряжения осуществляет функции контроля параметров напряжения сети и мгновенного отключения потребителя в случае их недопустимого отклонения от номинала. В качестве рабочего органа выступает электронное устройство, собранное на базе компаратора или микропроцессора. В зависимости от технических условий защищаемого оборудования, определяющих допустимые пределы отклонения текущей величины от номинальной, устройство реле предусматривает возможность выбрать порог чувствительности прибора. На практике находят применение модели, обеспечивающие автоматическую подачу электроэнергии на потребитель после нормализации параметров напряжения, а также, возобновляющие свою работу после нажатия кнопки разблокировки. Решение, какой из двух выше указанных аппаратов защиты выбрать, необходимо решать исходя из конкретных условий.

Определяемся с типом подключения

На сегодняшний день выбору потребителя предлагаются реле, выполненных в нескольких конструктивных исполнениях, в зависимости от типа подключения в домашнюю сеть:

1. Вилка-розетка.
2. Удлинитель.
3. Модуль, установленный на дин-рейку.

Все вышеперечисленные типы реле исполнения имеют широкое применение и являются актуальным и проверенным вариантом контроля параметров электросети. Несведущему человеку тяжело определиться, как правильно подобрать реле напряжения, приемлемое для дома или для квартиры. Ответ на вопрос надо искать исходя из тех задач, которые будут возложены на защитное устройство.

Вилка-розетка устанавливается непосредственно в квартирной розетке. Выбор этого варианта контроля идеален для защиты от всплесков и спадов напряжений в сети отдельно взятого электроприбора. Цифровое табло, которым оснащено это устройство, высвечивает текущую величину напряжения в сети.

Удлинитель по принципу действия идентичен вилке-розетке, отличие составляет то, данное устройство оснащено двумя или более розетками. Приобретая РН для защиты нескольких потребителей, целесообразно выбрать удлинитель.

Реле в виде модуля, установленного на дин-рейку, подключается в распределительном щите квартиры или дома и предназначено для защиты от недопустимых скачков напряжения всех электропотребителей квартиры или дома. Конструкция предусматривает работу устройства в режиме максимального и минимального реле, а также выполнять функции реле времени.

РН имеют ограничения нагрузки по току, их силовые контакты рассчитаны на максимальную нагрузку 11 кВА. Если суммарная потребляемая мощность потребителей превышает этот номинал, аппарат следует использовать, как реле промежуточное. В качестве разъединителя силовой сети необходимо установить магнитный пускатель или контактор, выбрать который надо с учетом общей нагрузки домашней сети.

Выбираем фазность и номинальный ток аппарата

РН подразделяются на трехфазные и однофазные. Трехфазные модели применяются в сетях 380 вольт для защиты электрических приводов. Для квартирной сети 220 вольт следует выбрать однофазное реле напряжения.

Также не менее важно выбрать номинальный ток РН. Для этого первоначально нужно определить потребляемую мощность электроприборов и подобрать характеристики аппарата с запасом в 20-30%. К примеру, если вам нужно выбрать РН для кондиционера, номинальный ток которого 5 Ампер, вполне достаточно приобрести реле, рассчитанное на номинальный ток 10 Ампер. Если же вам нужно защитить всю электропроводку в квартире либо доме, обратите внимание на номинал автоматического выключателя. Если стоит автомат на 25А, нужно выбрать реле на 32А либо 40А. Если же номинальный ток автомата составляет 32А, ток РН должен составлять 40, а лучше 50 А.

Чтобы вы понимали, однофазные реле напряжения для установки в розетку рассчитаны на ток от 6 до 16 Ампер. Аппараты, устанавливаемые на DIN-рейку может выдерживать нагрузку от 8 и вплоть до 80А (максимальный ток, при этом номинальный составляет 63А, модель VA-protector 63A).

Остается немаловажный вопрос, какую марку аппарата лучше выбрать для обеспечения защиты электрооборудования квартиры. На российском рынке наиболее популярна линейка ZUBR компании DC Electronics. Для справки необходимо отметить, что ZUBR – это устаревшее название бренда, в настоящее время продукция фирмы поставляется в РФ под названием RBUZ.

Напоследок рекомендуем просмотреть полезное видео по теме:

Советы экспертов

Теперь вы знаете, как выбрать реле напряжения для дома и квартиры. Как вы видите, критерии выбора достаточно простые: нужно определиться с вариантом исполнения аппарата, фазностью, номинальным током и маркой.

Будет полезно прочитать:

• Что такое устройство защиты от импульсных перенапряжений
• Как выбрать стабилизатор для дома
• Как разделить электропроводку на группы

Советы экспертов

Adblock
detector

Советы по выбору реле | Machine Design

Джозеф Зинтел
Magnecraft & Struthers-Dunn
Дарлингтон, Южная Каролина

Реле от Magnecraft & Struthers-Dunn выпускаются в различных формах, размерах и номиналах, включая версии для монтажа в гнездо или на DIN-рейку.

Емкостные нагрузки хотят оставаться при постоянном напряжении. Когда контакты замкнуты, скачок тока может спаять контакты.

Индуктивные нагрузки должны поддерживать постоянный ток. Когда контакты реле размыкаются, напряжение увеличивается, чтобы поддерживать постоянный ток. Этот скачок вызывает искрение на контактах.

Программируемые логические контроллеры (ПЛК) и компьютерные контроллеры отлично подходят для решения логических задач и задач сбора данных для промышленных систем управления. Но когда дело доходит до управления двигателями, нагревателями, клапанами, лампами или источниками питания, ПЛК не выдают достаточного тока. Лучше всего позволить ПЛК управлять вставными реле.

Помимо коммутируемого тока реле имеют и другие преимущества. Реле выполняет эффективную работу по электрической изоляции ПЛК от сети питания, переходных процессов, создаваемых нагрузкой, и эффектов неисправного устройства. Типичный выход ПЛК управляет катушкой реле, а контакты реле переключают силовые нагрузки. Нет электрической связи между катушкой и контактами реле. Дополнительные контакты реле могут использоваться для сообщения состояния реле на ПЛК.

Системы управления, оснащенные вставными реле, легко ремонтируются, когда система повреждена из-за внешней неисправности, такой как скачок напряжения, удар молнии или падение напряжения. Более того, уровень навыков, необходимых для замены съемного реле, значительно меньше, чем уровень навыков, необходимых для замены поврежденного ПЛК.

Некоторые реле также имеют преимущество интеллектуального управления. Эти блоки имеют индикаторы состояния, показывающие питание катушек, и механические флажки, указывающие на замкнутые контакты. Также для диагностического тестирования включены механические кнопки для управления выходом реле для проверки управляемых устройств. А блокирующий привод на механической кнопке может удерживать реле в рабочем положении.

ПЛК с реле могут значительно упростить конструкцию, эксплуатацию и надежность системы управления при правильном выборе реле. Учитывайте следующие факторы при выборе реле для использования в промышленных системах управления:

• Напряжения, управляющие нагрузками , являются первой проблемой. Номинальное напряжение реле должно быть больше или равно напряжению, управляющему нагрузкой. Частота коммутируемого напряжения также имеет решающее значение. Поскольку переменный ток колеблется от положительного к отрицательному при переходе через ноль, коммутируемое напряжение будет варьироваться между максимальным напряжением и нулем. Постоянное напряжение, с другой стороны, всегда максимальное, что приводит к максимальному износу контактов при каждом переключении. Как правило, реле, рассчитанное на 240 В переменного тока, рассчитано только на 24 В постоянного тока.
• Требуемый ток зависит от типа нагрузки. Большинство нагрузок не потребляют постоянный ток. На самом деле, текущий спрос большинства нагрузок варьируется несколько предсказуемо.

Также важно избегать коммутационных токов, которые слишком малы для надежной работы реле. Правильная работа переключателя в некоторой степени зависит от переключения некоторого минимального тока. Этот ток часто называют током очистки, потому что он сжигает следы загрязнений, которые могут скапливаться на контактах реле. Нижний предел тока, который может быть надежно переключен, зависит от нескольких факторов, таких как материал контактов, геометрия контактов и механическое скольжение контактных поверхностей.

Реле с позолоченными контактами могут надежно переключать токи до 10 мА. Реле с раздвоенными (раздвоенными) контактами также коммутируют токи нижнего уровня в диапазоне 10 мА. Герметичные реле, герконовые реле и герконовые реле, смачиваемые ртутью, предназначены для приложений низкого уровня. Преимущества позолоченных контактов заключаются в том, что реле можно использовать для смешанных нагрузок, когда один набор контактов может коммутировать номинальные токи, а другой набор контактов может коммутировать слабый ток. Позолота защищает контакты при хранении реле на полке и при коммутации слабых токов. Золото исчезает с поверхности при включении полного номинального тока.

• Резистивные нагрузки не проявляют скачков напряжения при включении. Как и идеальные резисторы, они все время имеют одно и то же значение сопротивления. Наиболее распространенным примером резистивной нагрузки является простой нагреватель. Если он указан на 10 А, его можно безопасно переключать с помощью реле, рассчитанного на 10 А. К сожалению, чисто резистивных нагрузок очень мало. Большинство из них представляют собой комбинацию двух или более типов.
• Ламповые нагрузки имеют высокие входные импульсы. Нить накала обычной лампы накаливания имеет высокий температурный коэффициент. В горячем состоянии сопротивление нити накала лампы часто в 20 раз превышает сопротивление холодной лампы. Пожалуй, самая сильная флуктуационная нагрузка — это обычная лампа накаливания. Обычная лампочка мощностью 75 Вт при нормальной работе потребляет 0,625 А. Но когда нить накала холодная и лампа включается впервые, пусковой ток достигает 13 А. Этот всплеск длится всего около десятой доли секунды, но ток необходимо учитывать, если лампа включается и выключается много раз. Реле с резистивным сопротивлением 10 А может безопасно переключать лампу, потребляющую 0,625 А в горячем состоянии.
• Моторные нагрузки также демонстрируют высокие скачки напряжения на входе. Обычный однофазный синхронный двигатель 110 В, ¹ ⁄3 л.с. обычно потребляет 4,1 А. Но при пуске или заблокированном роторе тот же двигатель может потреблять более 24 А. работает без нагрузки, двигатель может потреблять 6 А. Реле с сопротивлением 10 А было протестировано UL и рассчитано на ¹ ⁄3 л.с. при 120 В переменного тока.
• Емкостные нагрузки при включении проявляют сильные броски тока. Конденсатор пытается поддерживать постоянное напряжение. Переключая напряжение на конденсатор, который находится в нуле вольт, конденсатор пытается закоротить напряжение, чтобы поддерживать начальный нуль вольт. Этот высокий ток при включении может сварить контакты. Типичные емкостные нагрузки включают выходы источника питания постоянного тока и другие фильтруемые источники питания.
• Индуктивные нагрузки имеют плавное включение, что означает медленное нарастание тока при включении, но скачки напряжения на контактах при отключении нагрузки. Катушка индуктивности пытается поддерживать постоянный ток. Но когда нагрузка отключена, дроссель пытается поддерживать ток, увеличивая напряжение на контактах. Напряжение на контактах может возрасти настолько, что возникнет дуга. Дугообразование может расплавить контакты и повредить их каждый раз. Типичные нагрузки с высокой индуктивностью включают соленоиды и клапаны с электрическим приводом.

Конечно, характеристики компонентов могут быть снижены. Это увеличивает срок службы системы за счет выбора компонентов с большей прочностью, чем теоретически необходимая для выполнения работы. Уравнение занижения для реле:

, где R _D = снизительный коэффициент, I _O = Фактический ток и I _R = RATD.

Следовательно, реле на 12 А, используемое при токе 10 А, имеет частоту отказов 100/144, или около 70 % частоты отказов реле на 10 А, работающего при токе 10 А.

8 баллов по выбору лучшего реле

Знаете ли вы, как избежать наиболее распространенных проблем с реле? Все начинается с того, что вы действительно знаете свое приложение, прежде чем выбрать решение! Спецификации являются лишь частью процесса выбора реле. Они предоставляют основные сведения о конструкции, возможностях и функциях реле, но необходимо тщательно учитывать и другие факторы, чтобы обеспечить наилучшее возможное решение и избежать отказа реле.

1) Фактическая максимальная и минимальная рабочая температура

Температура влияет на работу реле несколькими способами. Крайне важно знать температуру окружающей среды (окружающей среды) в любом приложении, использующем электромеханическое реле. Например, способность катушки реле функционировать должным образом напрямую зависит от температуры окружающей среды, а функционирование катушки имеет важное значение для правильного переключения реле. При очень высоких температурах изоляция катушки может быть повреждена, что приведет к неисправности реле. Материалы, используемые в электрических контактах реле, также могут сильно зависеть от температуры, поэтому важно знать минимальную и максимальную температуру.

       2) Непрерывное потребление тока

Это количество электричества в амперах, используемое в цепи, и важная информация при выборе правильного реле для приложения. Поток тока также является генератором тепла, который может повлиять на функциональность реле и материалы контактов, а также является важной частью информации.

       3) Коммутируемый ток

Это количество электричества в амперах, которое фактически коммутируется реле во время его работы. В зависимости от типа коммутируемой электрической нагрузки могут возникать переходные напряжения, потенциально влияющие на характеристики переключения реле при определенных условиях. Например, замыкание контакта на нагрузке с высокой емкостной емкостью, такой как освещение, может создать начальные токи, в 12 раз превышающие рабочий ток. Кроме того, размыкание индуктивной цепи, такой как двигатель лебедки, может создавать переходные напряжения, которые могут привести к повреждению контактов.

     4) Напряжение нагрузки

Уровень и тип напряжения влияют на релейную систему. Мощность прямо пропорциональна напряжению и току.

     5) Параметры управления

Другие вопросы о системе управления, содержащей реле(я), могут помочь в выборе подходящего реле. Достаточно ли управляющего напряжения и мощности для правильного управления реле? Напряжение питания регулируется? Является ли управляющий выход релейным контактом или полупроводниковым переключателем? Эти вопросы дают хорошие примеры деталей, которые будут полезны при обсуждении процесса выбора реле.

      6) Тип нагрузки — см. ток переключения

То, что именно переключает реле, определит тип электрической нагрузки и предоставит ценную информацию для процесса выбора реле. Электрические нагрузки различаются, но играют важную роль в выборе правильного реле. Резистивные нагрузки обычно встречаются в нагревательном оборудовании и в лампах накаливания. Индуктивные нагрузки являются общими для электродвигателей, трансформаторов и катушек. Емкостные нагрузки наблюдаются в цепях накопления энергии; например, некоторые электродвигатели, источники питания, радио- и телекоммуникационное оборудование.

7) Частота циклов

Некоторые контроллеры температуры могут требовать, чтобы реле открывалось и закрывалось быстрее, чем оно предназначено для реагирования. Быстрая цикличность добавляет нагревательный эффект, который может ухудшить работу реле при высоких температурах окружающей среды.

  8) Метод подключения

То, как именно реле подключено к цепи, может создать свои проблемы и повлиять на процесс выбора реле. Интеграция клемм проводки в цепь может привести к резистивному нагреву, а размер провода должен быть надлежащего размера, чтобы обеспечить максимальное рассеивание тепла. Если реле смонтировано на печатной плате, необходимо учитывать пайку и промывку.
