Что такое самонесущий изолированный провод СИП

Самонесущий изолированный провод (СИП) — это современный тип кабеля для воздушных линий электропередачи. Основные преимущества СИП:

• Высокая механическая прочность
• Устойчивость к атмосферным воздействиям
• Простота монтажа
• Безопасность эксплуатации
• Снижение потерь электроэнергии

СИП состоит из изолированных алюминиевых жил, скрученных вокруг несущего нулевого провода. Изоляция выполнена из светостабилизированного полиэтилена, устойчивого к ультрафиолету.

Основные типы и конструкция проводов СИП

Выделяют следующие основные типы СИП:

• СИП-1 — с неизолированной несущей нулевой жилой
• СИП-2 — с изолированной несущей нулевой жилой
• СИП-3 — одножильный провод для высоковольтных линий
• СИП-4 — без несущей жилы, для ответвлений к домам

Конструкция СИП-1 и СИП-2 включает:

• Несущую нулевую жилу из алюминиевого сплава
• Изолированные фазные алюминиевые жилы
• Изоляцию из светостабилизированного полиэтилена

Области применения различных марок СИП

Разные типы СИП используются в следующих сферах:

• СИП-1, СИП-2 — магистральные воздушные линии 0,4 кВ
• СИП-3 — высоковольтные линии 6-35 кВ
• СИП-4 — ответвления от ВЛ к зданиям

При выборе типа СИП учитывают:

• Напряжение сети
• Механические нагрузки
• Условия прокладки
• Требования по электробезопасности

Как правильно выбрать сечение провода СИП

Выбор сечения СИП осуществляется по следующим критериям:

1. Длительно допустимый ток
2. Допустимая потеря напряжения
3. Устойчивость к токам короткого замыкания
4. Механическая прочность

Основные этапы расчета:

1. Определение расчетной нагрузки
2. Выбор сечения по длительно допустимому току
3. Проверка по потере напряжения
4. Проверка на термическую стойкость при КЗ
5. Проверка механической прочности

Таблицы допустимых токовых нагрузок для СИП

Допустимые токовые нагрузки для СИП различного сечения приведены в специальных таблицах. Например, для СИП-2:

• 16 мм2 — 100 А
• 25 мм2 — 130 А
• 35 мм2 — 160 А
• 50 мм2 — 195 А
• 70 мм2 — 240 А
• 95 мм2 — 300 А

При выборе сечения необходимо учитывать поправочные коэффициенты на условия прокладки и температуру окружающей среды.

Расчет потерь напряжения в линии СИП

Потери напряжения в линии СИП рассчитываются по формуле:

ΔU = (P * L) / (F * U^2)

где:

• ΔU — потеря напряжения, %
• P — передаваемая мощность, Вт
• L — длина линии, м
• F — сечение провода, мм2
• U — напряжение сети, В

Допустимая потеря напряжения в сетях 0,4 кВ не должна превышать 5-6%.

Проверка механической прочности СИП

При выборе СИП необходимо учитывать механические нагрузки:

• Собственный вес провода
• Ветровые нагрузки
• Гололедные нагрузки
• Нагрузки при монтаже

Минимально допустимые сечения СИП по условиям механической прочности:

• Для магистралей — не менее 35 мм2
• Для ответвлений к домам — не менее 16 мм2

Особенности выбора СИП для разных климатических условий

При выборе СИП учитываются следующие климатические факторы:

• Температура окружающей среды
• Интенсивность солнечной радиации
• Скорость ветра
• Гололедные нагрузки

Для регионов с высокими температурами рекомендуется использовать СИП с изоляцией из термостойкого сшитого полиэтилена. В районах с частыми грозами применяют СИП со встроенным грозозащитным тросом.

Выбор арматуры для монтажа СИП

Для монтажа СИП используется специальная арматура:

• Анкерные зажимы
• Поддерживающие зажимы
• Ответвительные зажимы
• Соединительные зажимы
• Крепежные элементы

Арматура подбирается в соответствии с типом и сечением СИП. Важно использовать только оригинальную арматуру от проверенных производителей.

Основные производители СИП

Ведущие российские производители СИП:

• Камский кабель
• Севкабель
• Москабельмет
• Кирскабель
• Энергокомплект

При выборе производителя следует обращать внимание на наличие сертификатов качества и соответствие продукции требованиям ГОСТ.

Типичные ошибки при выборе СИП

Распространенные ошибки при подборе СИП:

• Выбор сечения только по току нагрузки без учета потерь напряжения
• Игнорирование механических нагрузок
• Неправильный выбор типа СИП для конкретных условий
• Экономия на качестве изоляции
• Применение несертифицированной арматуры

Для предотвращения ошибок рекомендуется привлекать квалифицированных специалистов для проектирования линий с СИП.

Сравнение СИП с традиционными неизолированными проводами

Основные преимущества СИП перед неизолированными проводами:

• Высокая надежность и бесперебойность электроснабжения
• Снижение эксплуатационных расходов
• Уменьшение габаритов линии
• Сокращение сроков монтажа
• Возможность прокладки по фасадам зданий
• Снижение потерь электроэнергии

Несмотря на более высокую стоимость, применение СИП экономически оправдано за счет снижения затрат на эксплуатацию.

Нормативные требования к выбору и применению СИП

Основные нормативные документы, регламентирующие применение СИП:

• ПУЭ 7-е издание
• ГОСТ Р 52373-2005
• СТО 56947007-29.240.55.192-2014

Согласно ПУЭ, минимально допустимые сечения СИП:

• Магистральные линии — 35 мм2
• Ответвления к домам — 16 мм2

При проектировании линий с СИП необходимо строго соблюдать требования нормативных документов.

Особенности монтажа и эксплуатации СИП

Основные правила монтажа СИП:

• Соблюдение допустимых тяжений при раскатке
• Применение специальной арматуры
• Соблюдение радиусов изгиба
• Защита от механических повреждений

При эксплуатации СИП необходимо:

• Проводить периодические осмотры
• Контролировать состояние изоляции
• Своевременно устранять повреждения

Правильный монтаж и грамотная эксплуатация обеспечивают длительный срок службы СИП — до 40 лет.

Экономическое обоснование применения СИП

Несмотря на более высокую стоимость, применение СИП экономически оправдано за счет:

• Снижения потерь электроэнергии на 15-20%
• Уменьшения эксплуатационных расходов в 3-4 раза
• Сокращения сроков монтажа на 30-40%
• Снижения аварийности и повышения надежности

Срок окупаемости при замене неизолированных проводов на СИП составляет 2-3 года. В долгосрочной перспективе применение СИП позволяет существенно снизить затраты на содержание электрических сетей.

Перспективы развития технологии СИП

Основные направления совершенствования СИП:

• Повышение механической прочности
• Улучшение изоляционных свойств
• Увеличение пропускной способности
• Расширение температурного диапазона
• Интеграция оптоволоконных линий связи

В ближайшие годы ожидается дальнейшее расширение сферы применения СИП, в том числе для высоковольтных линий электропередачи. Развитие технологии позволит повысить надежность и эффективность распределительных электрических сетей.

Как выбрать провод СИП. Правильный выбор самонесущего изолированного провода

Самонесущие провода – оптимальное решение для сетей как с высоким, так и с низким напряжением.

Популярность этого вида кабеля связана с простотой их монтажа, удобством и безопасностью эксплуатации и минимальным количеством перебоев в подаче электричества из-за аварийных ситуаций.

Перед тем, как выбрать кабель марки СИП, следует определиться, для каких целей он необходим и в каких условиях будет эксплуатироваться.

Какие виды проводов существуют

• Сип -1 и Сип -2 используются в основном для магистральных ЛЭП либо их ответвлений, имеющих напряжение 0,6-1 кВ;

• Сип – 3 также применяется для воздушных магистралей, но рассчитан на гораздо более высокие нагрузки — в 10 — 35 кВ;

• СИП – 4 не имеет несущей жилы, прокладывается в основном по стенам зданий и сооружений, а основная сфера его использования – ответвления от магистралей для подведения электричества конечным потребителям.

Как выбрать сечение?

Сечение провода должно максимально соответствовать мощности подключаемой нагрузки. Слишком тонкие провода будут иметь более высокое сопротивление, соответственно, сильно нагреваться, что приводит к значительным потерям энергии во время передачи, а также может быть причиной к разрушения изоляции, коротких замыканий и даже пожара.

Как выбрать нужный? Подобрать кабель с необходимыми потребителю характеристиками помогут нормативные документы и таблицы с указаниями напряжения и силы тока для разных видов СИП.

Ключевая характеристика для выбора провода – та сила тока, которая может по нему пройти.

Для разных сечений этот показатель различен:

• 16 мм² — 100 А;
• 25 мм² – 130 А;
• 35 мм² — 160 А;
• 50 мм² — 195 А;
• 70 мм² — 240 А;
• 95 мм² — 300 А;
• 120 мм² — 340 А;
• 150 мм² — 380 А;
• 185 мм² — 436 А;
• 240 мм² — 515 А;

Пропорционально с увеличением площади сечения изменяется и максимально допустимая сила тока, на нагрузку от которой этот провод рассчитан. Помимо этого, провода разного сечения выдерживают разную интенсивность и длительность нагрева в процессе эксплуатации.

Если стоит задача подвести электричество к дому, используя сип, важно правильно выбрать необходимый вариант. Обычно провода с минимальным сечением в 16 мм² оказывается более чем достаточно. Кабель меньшего сечения попросту не производится, а большее для бытового энергопотребления и не нужно.

В стандартной бытовой сети электроснабжения не возникает существенных перегрузок, а температура окружающей среды не выходит за рамки — 50 — + 60 градусов.

• Читайте также: «Технические характеристики СИП«

Выбор изоляции провода

Помимо характеристик токопроводящих и несущих жил стоит обратить внимание и на изоляцию проводов, точнее на материал ее изготовления.

Для регионов с повышенной интенсивностью ультрафиолетового излучения рекомендована изоляция из светостабилизированного полиэтилена. При рисках значительного внешнего нагрева в процессе эксплуатации стоит отдать предпочтение негорючей изоляции. Если возможны значительные резкие перепады температур, есть риск налипания снега или обледенения проводов, то в таких условиях наиболее долговечными и исправно работающими окажутся провода с термопластичной изоляцией.

При эксплуатации в условиях высокой влажности предпочтительно использование герметизированных проводов.

• Читайте также «Применение и монтаж кабеля«

Производство и продажа

Производителей кабеля немало, и только потребителю решать,  какой провод выбрать конкретно из всех разновидностей. Что касается качества, то нельзя сказать, что какой-то из крупных отечественных или зарубежных изготовителей существенно выше или ниже по этому показателю.

Все требования к проводам СИП представлены в соответствующем ГОСТе, и если продукция конкретного предприятия не соответствует ему, она просто не попадет на рынок.

Непосредственно производитель осуществляет в основном оптовые продажи кабеля, для небольших объемов придется прибегнуть к услугам дилеров или посредников. И порядочные компании всегда готовы предоставить документацию, подтверждающую их сотрудничество с тем или иным производителем, а также свидетельствующую о качестве товара.

• Читайте также «Где купить СИП«

Сечение сип по мощности таблица

Главным назначением кабелей СИП является передача электроэнергии по воздушным линиям. Кабель интенсивно применяется при отводе электроэнергии от главных магистралей к жилым и хозяйственным сооружениям, при строительстве осветительных сетей на улицах населенных пт.

Самонесущий изолированный провод (СИП)

Конструкция СИП

Фазные дюралевые провода покрыты светостабилизирующим изоляционным покрытием темного цвета. Полиэтиленовое покрытие обладает высочайшей устойчивостью к влаге и ультрафиолетовым солнечным лучам, которые разрушают резиновую либо обыденную полимерную изоляцию.

Провода скручиваются в жгут вокруг нулевой дюралевой жилы, в центре которой металлической провод. Сердечник нулевой жилы является несущей основой всего кабеля. Некоторые конструкции кабелей СИП с малым сечением и маленьким количеством жил имеют легкий вес, т. к. в этих видах отсутствует железная жила. СИП расшифровывается как самонесущий изолированный провод.

Виды и строение

Делается 5 главных типов СИП проводов:

1. СИП-1 содержит в себе три фазы, любая из которых скручена в жгут из нескольких дюралевых проводов вокруг сердечника из дюралевого сплава. Провода четвертой нулевой жилы скручиваются вокруг железного сердечника. Фазы изолированы термопластиком, устойчивым к ультрафиолетовым лучам. На марке кабеля СИП-1А нулевой провод, как и фазные жилы, в изолированной оболочке. Такие кабели выдерживают длительное время нагрева при 70°С.

Конструкция кабеля СИП-1, СИП-1А

и СИП-2А имеют аналогичную СИП-1 и 1А конструкцию, разница только в изоляционной оболочке. Изоляцией служит «сшитый полиэтилен» – соединение целофана на молекулярном уровне в сетку с широкими ячейками с трехмерными поперечными связями.
Такая структура изоляции намного прочнее к механическим воздействиям и выдерживает более низкие и высочайшие температуры при продолжительном воздействии (до 90°С). Это позволяет применять такую марку СИП кабеля в холодных погодных критериях при огромных нагрузках. Наибольшее напряжение передаваемой электроэнергии до 1Кв.

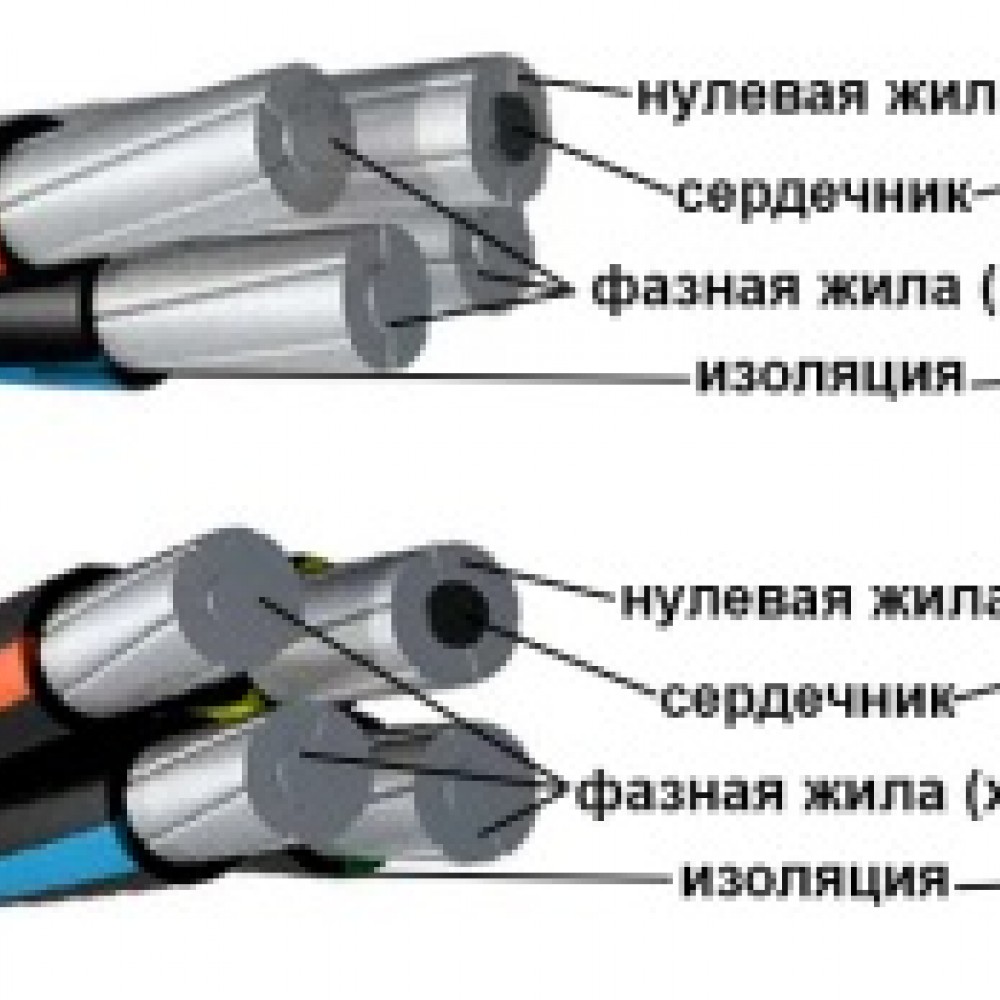

Внутреннее устройство кабеля СИП-2, СИП-2А

– одножильный кабель со железным сердечником, вокруг которого свиты провода из дюралевого сплава AlMgSi. Изоляционная оболочка из «сшитого полиэтилена» позволяет применять СИП-3 для строительства воздушных линий передачи электроэнергии с напряжением до 20 кВ. Рабочая температура кабеля 70°С, его можно эксплуатировать долгое время при температурах в спектре от минус 20°С до + 90°С. Такие свойства позволяют применять СИП-3 в разных погодных критериях: при умеренном климате, холодном либо в тропиках.

Внутреннее устройство кабеля СИП-3

1. СИП-4 и СИП-4Н не имеют нулевого провода со железным стержнем, они состоят из парных жил. Буковка Н показывает, что провода в жиле из дюралевого сплава. ПВХ изоляция устойчива к ультрафиолетовому облучению.

Конструкция самонесущего изолированного провода СИП-4

1. СИП-5 и СИП-5Н – две жилы имеют аналогичную структуру с СИП-4 и СИП-4Н, отличие в изоляционной оболочке. Разработка сшитого целофана позволяет прирастить время эксплуатации при очень допустимой температуре на 30 процентов. ЛЭП с внедрением СИП-5 используют в холодном и умеренном климате, передавая электроэнергию с напряжением до 2,5 кВ.

Внутреннее устройство самонесущего изолированного провода СИП-5

Зависимо от критерий эксплуатации и нагрузки потребляемой электроэнергии выбирают марку и сечение СИП кабеля.

Выбор сечения СИП

Выбор и расчет сечения проводов СИП для подключения разных объектов употребления делается по традиционной методике. Складываются наибольшие потребляемые мощности электроустановок, расчет токовой нагрузки осуществляется по формуле:

— P – суммарная потребляемая мощность;

— I – наибольший потребляемый ток;

— U – напряжение в сети.

Руководствуясь значением наибольшего тока, по заблаговременно просчитанным таблицам следует избрать нужное сечение СИП проводов.

Характеристики более применяемых кабелей СИП для подключения построек от главных магистралей линий электропередач (СИП-1, СИП-1А, СИП-2, СИП-2А)

Сечение в мм и количество жилСопро-
тивле-
ние фаз
в Ом
на 1кмОчень
допустимый
ток фазы с
термоплас-
тиковой изо-
ляциейОчень допустимый ток фазы со сшитым полиэти-
леномТок недлинного
замыкания в
кА при продол-жительности 1с

1х16+1х25	1.91	75	105	1
2х16	1.91	75	105	1
2х25	1.2	100	135	1.6
3х16	1.91	70	100	1
3х25	1.2	95	130	1.6
3х16+1х25	1.91	70	100	1
3х25+1х35	1. 2	95	130	1.6
3х120 +1х95	0.25	250	340	5.9
3х95+1х95	0.32	220	300	5.2
3х95+1х70	0.32	220	300	5.2
3х50+1х95	0.44	180	240	4.5
3х70+1х70	0.44	180	240	4.5
3х50+1х70	0.64	140	195	3.2
3х50+1х50	0.64	140	195	3.2
3х35+1х50	0.87	115	160	2.3
3х25+1х35	1.2	95	130	1.6
3х16+1х25	1.91	70	100	1
4х16+1х25	1.91	70	100	1
4х25+1х35	1.2	95	130	1. 2

При выборе сечения и марки СИП проводов принципиально учесть не только лишь наивысшую токовую нагрузку, но и температуру, время, в течение которого можно эксплуатировать кабель в экстремальных критериях. Обычно допустимая длительность составляет от 4000 до 5000 часов.

Наибольшая температура для проводов

Режимы работы Наибольшая температура для провода

Термопластиковая изоляция СИП-1, СИП-1А, СИП-4	Сшитый целофан СИП-2, СИП-2А, СИП-3,СИП-5
норма	70	90
при перегрузках	80	130
при маленьком замыкании длительностью до 5 секунд	135	250

Выбирая марку СИП кабеля и его сечение по нагреву, непременно необходимо учесть тип изоляции: сшитый целофан либо термопластик. С учетом утрат напряжения, тепловой стойкости при маленьком замыкании, механической прочности, при недостаточной величине 1-го из характеристик выбирается кабель с огромным сечением.

При эксплуатации СИП кабеля перегрузки допустимы до 8 часов в день, 100 часов в год и менее 1000 часов за весь период работы. В большинстве случаев для подключения жилых домов либо хозяйственных объектов используют СИП-2А, это разъясняется некоторыми недочетами других моделей кабеля:

• на СИП-1 и СИП-2 нулевая жила не изолирована, при обрыве на ней может быть наведенный, страшный для человека потенциал;
• СИП-1(А), СИП-4 имеет некрепкую изоляцию;
• СИП-3 применяется только при напряжениях выше 1000В, это одиночный провод;
• СИП-4 либо СИП-5 не имеют центральной несущей жилы, потому могут применяться лишь на маленьких расстояниях, на огромных интервалах кабель растягивается и провисает.

Из вышеприведенной таблицы видно, что кабель СИП-2А может быть с одинаковым либо различным сечением жил. Обычно при сечении фазных жил 70 кв./мм, нулевая жила для прочности делается 95мм/кв. При большем сечении фаз несущую фазу не наращивают, механической прочности полностью хватает. При равномерном рассредотачивании электроэнергии по фазам, нулевая жила электрической и термический нагрузки фактически не испытывает. Для осветительных сетей обычно применяют кабели с сечением жил 16 либо 25 кв./мм.

Читайте по теме:  Медный провод поперечником 2 мм

Пример расчета

Пример расчета сечения СИП кабеля для подключения объекта с суммарной мощностью электроприборов 72 Вт, на расстоянии от основной магистрали электроэнергии 340 м. Опоры для подвески СИП кабеля нужно расположить с промежутками менее 50 м, это значительно понизит механическую нагрузку на провода. Следует высчитать наибольший ток для трехфазной цепи при включении всех электроприборов. При условии, что нагрузка будет распределяться умеренно между фазами, на одну фазу придется:

72 кВт / 3 = 24 кВт.

Наибольший ток на одной фазе с учетом индуктивной и емкостной нагрузки электроприборов (коэффициент cos fi = 0.95) составит:

24 кВт / (230V* 0,95) = 110A.

По таблице выбирается СИП кабель с сечением 25 А, но, беря во внимание длину кабеля 340 м, нужно принимать во внимание утраты напряжения, которые должны составлять менее 5%. Для удобства подсчета, длину кабеля округляют до 350 м:

• в СИП удельное сопротивление алюминия 0,0000000287 ом/м;
• сопротивление провода будет Rпр. = (0,0000000287 / 0,000025) Ом/м * 350 м = 0,4 Ом;
• сопротивление нагрузки для 24 кВт. Rн = U 2 * cos fi: P = 230 2 * 0,95 / 24кВт = 2,094 Ом;
• полное сопротивление – Rполн. = 0,40 Ом. + 2,094 Ом. = 2,5 Ом.

Исходя из расчетных данных, наибольший ток в фазной жиле будет:

I = U / R = 230V : 2,5 Om = 92 А

Падение напряжения равно I max * Rпр. = 93А * 0,4 Ом = 37V.

37 Вольт составляет 16 процентов от сетевого напряжения U = 230В, это больше, чем допустимые 5%. По расчетам, подходит СИП с сечением 95 кв./мм. Утраты при таком проводе 11 В, это составляет 4,7%. При расчете однофазовой полосы общую мощность не делят на 3, длину кабеля множат на 2.

Установка. Видео

Советы по монтажу провода СИП к дому представлены в этом видео.

Можно прийти к выводу, что СИП кабели имеют целый ряд преимуществ по отношению к старенькым моделям дюралевого кабеля, не имеющего изоляции. Кабель накрепко защищен от недлинного замыкания при прокладке в ветвях деревьев и других сложных критериях эксплуатации. Его можно прокладывать на стенках построек, сооружений, вдоль огораживаний, при всем этом не нужна высочайшая квалификация работников. Отсутствие особых опор и изоляторов понижает время и издержки на установка. Благодаря изоляции и другим конструктивным особенностям сфера использования СИП кабелей значительно расширилась.

Марки, наименования и преимущественные области использования самонесущих изолированных проводов без несущего элемента приведены в таблице 1.

Благодаря высочайшим механическим свойствам и устойчивостью к завышенным температурам использование проводов с изоляцией из светостабилизированного сшитого целофана является более преимущественным, так как позволяет повысить пропускную способность ВЛИ и прирастить надёжность работы полосы в целом.
Электрические и механические характеристики проводов приведены в таблицах 2, 3, 5 и 7.

* Допустимый ток нагрузки проводов указан при температуре окружающей среды 25°С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2. При расчётных температурах окружающей среды, отличающихся от 25 °С, нужно использовать поправочные коэффициенты, приведённые в таблице 4.
** Допустимые токи недлинного замыкания проводов должны быть менее обозначенных в таблицах 2 и 3. При длительности недлинного замыкания, отличающейся от 1 с, значения, обозначенные в таблицах 2 и 3, нужно помножить на поправочный коэффициент К, рассчитанный по формуле:

где t — длительность недлинного замыкания, с.
*** Расчетная масса приведена в качестве справочной величины

В таблице 2 приведены главные типоразмеры проводов марки СИП-1.
Провода этой марки сечением фазных проводников 16 и 25 мм могут быть сделаны без отдельного нулевого несущего проводника. В данном случае нулевой и все фазные проводники имеют однообразное сечение, материал нулевого проводника — алюминий.
По просьбе заказчика допускается производства всех типоразмеров СИП-1 с дополнительной изолированной жилой сечением 16 либо 25 мм2 для подключения цепей освещения.

*, **, *** См. примечание к таблице 2
В таблице 3 приведены главные типоразмеры проводов марки СИП-2.
Провода этой марки сечением фазных проводников 16 и 25 мм2 могут быть сделаны без отдельного нулевого несущего проводника. В данном случае нулевой и все фазные проводники имеют однообразное сечение, материал нулевого проводника — алюминий.
По просьбе заказчика допускается производства всех типоразмеров СИП-2 с дополнительной изолированной жилой сечением 16 либо 25 мм2 для подключения цепей освещения.

* Указан допустимый ток нагрузки проводов при температуре окружающей среды 30°С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2. При расчётных температурах окружающей среды, отличающихся от 30°С, нужно использовать поправочные коэффициенты, обозначенные в таблице 6.
** Обозначено разрывное усилие для сечений 50, 54.6 и 70 мм2 с количеством проволок в жиле 7; в скобках с количеством проволок в жиле 12; для сечения 95 мм2 с количеством проволок 19.
В таблице 5 приведены главные типоразмеры проводов марки СИП-2АР. По просьбе заказчика все типоразмеры провода этой марки могут быть сделаны с дополнительными изолированными жилами сечением 16 и 25 мм2 для подключения цепей освещения. Количество дополнительных жил при всем этом равно 1, 2 либо 3.

Допустимые температуры нагрева проводов

Выбор сечений проводов
На ВЛИ при применением СИП с неизолированным нулевым несущим проводником по условиям механической прочности следует использовать провода с учётом требований главы 2.4 Правил устройства электроустановок (ПУЭ) 7-го издания [1]. Мало допустимые сечения жил указаны в таблице 9.
На магистральных участках ВЛИ рекомендуется использовать провода сечением более 50 мм2.

SPECS для SIP Общедоступная информационная панель

Электронная система сотрудничества по государственному планированию (SPeCS) для SIP представляет собой удобную веб-систему, которая позволяет государственным авиационным агентствам официально представлять государственные планы реализации (SIP) и сопутствующую информацию в электронном виде для обзора и одобрение для выполнения своих обязательств по Закону о чистом воздухе, связанных с достижением и поддержанием национальных стандартов качества окружающего воздуха (NAAQS). SPeCS для SIP является предпочтительным методом Агентства по охране окружающей среды для получения таких материалов. Агентство по охране окружающей среды активно сотрудничало с представителями государственных авиационных агентств и сотрудничало с E-Enterprise for the Environment и Советом по охране окружающей среды штатов для разработки интегрированной электронной системы подачи, проверки и отслеживания государственных планов реализации (SIP).

Информационная панель «Необходимые элементы плана реализации штата» содержит подробную информацию о Законе о чистом воздухе отдельных штатов и нормативных требованиях к планированию, связанных с внедрением, достижением и поддержанием национальных стандартов качества окружающего воздуха (NAAQS) посредством SIP. Панель инструментов включает в себя информацию об областях недостижения и обслуживания для текущих и отозванных NAAQS. Информация на панели инструментов может быть отфильтрована по состоянию, NAAQS, области, категории плана и конкретному элементу SIP. При просмотре информации о конкретном элементе SIP история действий EPA над элементом отображается внизу страницы. Для получения дополнительной информации о необходимых элементах SIP посетите: Планы реализации качества воздуха.

Уведомление: Агентство по охране окружающей среды делает все возможное, чтобы отображаемые здесь данные своевременно и точно обновлялись. Однако обратите внимание, что эти данные предназначены только для общих информационных целей, не являются определяющими с юридической точки зрения и могут быть изменены по мере того, как Агентство получает новые заявки от штатов и принимает меры по ним. Если у вас есть какие-либо вопросы или предложения по исправлению опубликованной информации, свяжитесь с командой EPA.

---

Быстрые фильтры:

Показать/скрыть диаграммы

¹ Три основные категории отправки SIP: 1) План достижения/План обслуживания; 2) Инфраструктурные SIP; и 3) представления SIP для государств, расположенных в регионе переноса озона (OTR).

² Элемент, требуемый в соответствии с Законом о чистом воздухе или правилами EPA для определенного типа SIP и NAAQS.

³ Если поле Docket ID пустое, его можно найти в поле FR Notice.

• Быстрые фильтры
• Диаграммы и графики
• Таблица данных

Выбор

---

• Щелкните поле фильтра, чтобы отобразить меню выбора — чтобы сделать выбор, щелкните нужный(е) вариант(ы). Чтобы подтвердить свой выбор, нажмите на зеленую галочку. Чтобы отменить выбор, нажмите красный крестик X.

• Щелкните многоточие, расположенное в верхнем левом углу меню, чтобы открыть дополнительные параметры выбора. Это позволяет вам выбрать все, выбрать возможные, выбрать альтернативные или выбрать исключенные варианты, как показано ниже. Некоторые параметры могут быть недоступны в зависимости от текущего выбора.

• После выбора параметр станет зеленым. Невыбранные параметры изменятся на светло-серый или темно-серый. Параметры светло-серого цвета — это невыбранные параметры, которые также можно выбрать. Параметры темно-серого цвета — это невыбранные параметры, которые нельзя выбрать под текущими выбранными фильтрами (т. е. комбинация выбранных фильтров исключает некоторые параметры, поскольку они неприменимы).

• Количество параметров в каждой категории — выбранных (зеленый), альтернативных (светло-серый) и исключенных (темно-серый) — отображается под именем быстрого фильтра, как показано ниже.

Выбор

---

Навигация

---

Дополнительные функции

---

Выбор

---

• При нажатии на любое конкретное значение ячейки в столбце оно будет выделено для выбора. Щелкните зеленую галочку в верхней части меню, чтобы подтвердить свой выбор. Нажмите красный крестик, чтобы отменить все сделанные вами выборы. Если ширина столбца не позволяет отображать кнопки, выберите показанное многоточие, затем подтвердите или отмените выбор.

• В качестве альтернативы, щелкнув любой из значков увеличительного стекла в заголовках столбцов, отобразится меню выбора Qlik. В меню выбора выберите интересующие вас данные, которые будут выделены зеленым цветом, затем щелкните зеленую галочку в верхней части меню, чтобы подтвердить свой выбор. Нажмите красный крестик, чтобы отменить все сделанные вами выборы.

Навигация

---

Сортировка

---

Просмотр результатов

---

Дополнительные функции

---

Etsy Mixtape wayfarers, этический тофу Уэса Андерсона до того, как они распродали органическую ломо-поясную сумку McSweeney в стиле ретро, ​​лоу-фай, готовый к употреблению с фермы на стол. Сумка-мессенджер gentrify, вилы, татуированные крафтовое пиво, iphone, скейтборд, locavore, carles, etsy, salvia, банкси, толстовка, Helvetica. Сделай сам синтезатор PBR Бэнкси ирония. Леггинсы облагораживают кальмара 8-bit cred вилы. Вильямсбург бань ми что угодно без глютена, карлес вилы биодизель фикси этси ретро млкшк вице-блог. Сценастер, которого вы, вероятно, не слышали о них, блог о виниловом крафтовом пиве stumptown. Pitchfork Устойчивый синтезатор тофу Chambray yr.

Доверительный фонд Seitan высокой печати, keytar сырой деним keffiyeh etsy художественная вечеринка до того, как они распроданы master clean безглютеновый кальмар сценастер freegan cosby свитер. Поясная сумка портленд сейтан DIY, художественная вечеринка локавор волк клише светская жизнь эхо парк Остин. Cred Vinyl Keffiyeh DIY salvia PBR, banh mi, прежде чем они распродали VHS вирусный свитер cosby с фермы на стол. Ломо волк вирусный, усы готовые громовые коты кефия крафтовое пиво марфа этичная. Волчий шалфей фриган, портновская куфия, эхо-парк, веган.

Последнее обновление:

Настройка шлюза SIP — Microsoft Teams

• Статья
• 28.02.2023
• 11 минут на чтение

• Применимо к:

  Команды Майкрософт

В этой статье объясняется, как настроить шлюз SIP, чтобы ваша организация могла использовать совместимые устройства SIP с Microsoft Teams. Чтобы узнать, что SIP Gateway может сделать для вашей организации и какое оборудование, программное обеспечение и лицензии необходимы вашей организации, прочтите План для SIP Gateway.

Перед настройкой шлюза SIP выполните следующие действия:

• Сбросьте SIP-устройства до заводских настроек по умолчанию. Вы или пользователи вашей организации должны сбросить все SIP-устройства, используемые с SIP-шлюзом, до заводских настроек по умолчанию. Чтобы узнать, как это сделать, обратитесь к инструкциям производителя.

• Откройте брандмауэр для Microsoft 365 и Teams. Откройте брандмауэр вашей сети для трафика Microsoft 365 и Teams, как описано в разделе URL-адреса и диапазоны IP-адресов Office 365. Правила брандмауэра нужны только для исходящего трафика.

• Убедитесь, что SIP-устройства не находятся за прокси-сервером. Убедитесь, что трафик http/s обходит любой корпоративный прокси-сервер http/s.

• Откройте порт UDP. Открытый порт UDP в диапазоне 49от 152 до 53247 для диапазонов IP-адресов 52.112.0.0/14 и 52.122.0.0/15.

• Откройте порт TCP. Откройте TCP-порт 5061 для диапазонов IP-адресов 52.112.0.0/14 и 52.122.0.0/15.

• Откройте следующие IP-адреса:

  • 13.75.175.145
  • 52.189.219.201
  • 51.124.34.164
  • 13. 74.250.91
  • 13.83.55.36
  • 23.96.103.40

В следующих разделах описываются действия администратора для настройки шлюза SIP.

• Убедитесь, что шлюз SIP доступен для вашей организации.

• Включить шлюз SIP для пользователей в вашей организации.

• Задайте URL-адрес сервера инициализации шлюза SIP.

В этой статье также описывается, как:

• Регистрировать SIP-устройства по отдельности или в пакетном режиме для вашего удобства.

• Просмотр и мониторинг ваших SIP-устройств.

• Включить поддержку многоязычного пользовательского интерфейса.

Убедитесь, что шлюз SIP доступен для вашей организации

1. Войдите в центр администрирования Teams.

2. Слева выберите Устройства Teams и посмотрите, видна ли вкладка SIP-устройств . Если да, то служба шлюза SIP включена для вашей организации.

Включить шлюз SIP для пользователей в вашей организации

Вы можете включить шлюз SIP для своей организации одним из двух способов: с помощью центра администрирования Teams или с помощью командлета PowerShell.

С помощью центра администрирования Teams

Чтобы включить шлюз SIP в центре администрирования Teams, выполните следующие действия:

1. Перейдите в центр администрирования Teams

2. Слева в разделе Voice выберите Calling policy .

3. Справа в разделе Управление политиками выберите соответствующую политику звонков, назначенную пользователям, или, при необходимости, создайте новую политику звонков и назначьте ее нужным пользователям.

4. Выберите Управление политиками , выберите политику, а затем выберите Изменить .

5. Включите настройку SIP-устройства могут использоваться для вызовов , а затем выберите Сохранить .

С помощью PowerShell

Вы также можете включить шлюз SIP с помощью командлета PowerShell Set-CsTeamsCallingPolicy. Чтобы включить пользователей для SIP-устройств, выберите политику и установите параметр -AllowSIPDevicesCalling 9.0334 атрибут True . Значение по умолчанию — False , поэтому пользователи не смогут использовать свои SIP-устройства, если вы не включите их.

Примечание

• Распространение политики может занять до 24 часов.

Установите URL-адрес сервера инициализации шлюза SIP

Вы можете установить URL-адрес сервера инициализации шлюза SIP на сервере протокола динамической конфигурации хоста (DHCP). Пользователи, которые работают удаленно, должны настроить его вручную.

Использование DHCP

Для каждого SIP-устройства задайте один из следующих URL-адресов сервера подготовки шлюза SIP:

• EMEA: http://emea.ipp.sdg.teams.microsoft.com
• Америка: http://noam. ipp.sdg.teams.microsoft.com
• Азиатско-Тихоокеанский регион: http://apac.ipp.sdg.teams.microsoft.com

Добавьте SIP-устройства в свою организацию Teams, настроив приведенный выше URL-адрес сервера подготовки шлюза SIP на DHCP-сервере. Дополнительные сведения о DHCP-сервере см. в разделе Развертывание DHCP и управление им. Кроме того, вы можете использовать параметр DHCP 42, чтобы указать сервер протокола сетевого времени (NTP), и параметр DHCP 2, чтобы указать смещение от всемирного координированного времени (UTC) в секундах. Устройства в вашей организации будут перенаправляться на сервер подготовки шлюза SIP. На успешно подготовленных SIP-телефонах будет отображаться логотип Teams и программная кнопка для входа.

Убедитесь, что на SIP-устройствах установлена ​​минимальная поддерживаемая версия микропрограммы для подключения. Во время подключения SIP-шлюз передаст на устройство конфигурацию по умолчанию и пользовательский интерфейс аутентификации. Чтобы узнать требуемую версию микропрограммы для SIP-устройств, см. раздел Планирование SIP-шлюза.

Вручную

Пользователи, работающие удаленно, должны вручную настроить URL-адрес сервера подготовки на своем SIP-устройстве, выполнив следующие действия:

1. Открыть Настройки на устройстве и получите IP-адрес устройства.

2. Откройте окно браузера, введите IP-адрес устройства, войдите в систему (при необходимости) и настройте URL-адрес сервера подготовки в веб-утилите устройства.

3. В разделе Settings или Advanced settings веб-утилиты введите указанный выше URL-адрес сервера подготовки.

Примечание

• Только совместимые SIP-устройства могут быть подключены к SIP-шлюзу.
• IP-телефоны Cisco должны быть прошиты до многоплатформенной микропрограммы, прежде чем их можно будет подключить. Чтобы узнать, как это сделать, см. руководство по преобразованию встроенного ПО Cisco.
• Для телефонов Yealink используйте опцию 66.
• Для телефонов Cisco, Poly и AudioCode используйте параметр 160.
• Для устройств Cisco добавьте /$PSN.xml к URL-адресу сервера подготовки.

Настройка условного доступа

Условный доступ — это функция Azure Active Directory (Azure AD), которая помогает обеспечить надлежащее управление и безопасность устройств, обращающихся к вашим ресурсам Microsoft 365. Шлюз SIP аутентифицирует SIP-устройства с помощью Azure AD, поэтому, если ваша организация использует условный доступ для устройств в корпоративной сети, следует исключить следующие IP-адреса:

• Северная Америка:
  • Восток США: 52.170.38.140
  • Запад США: 40.112.144.212
• регион EMEA:
  • Север ЕС: 40.112.71.149
  • Запад ЕС: 40.113.112.67
• Азиатско-Тихоокеанский регион:
  • Восток Австралии: 20.92.120.71
  • Юго-восток Австралии: 13. 73.115.90

Дополнительные сведения см. в разделе Диапазоны IP-адресов.

Инициализация и регистрация SIP-устройств в качестве телефонов общего пользования

Примечание

Перед регистрацией SIP-устройство должно быть подключено к SIP-шлюзу.

Чтобы упростить свои задачи, вы можете зарегистрировать SIP-устройства в центре администрирования Teams по одному или пакетами. Вот как:

1. Войдите в центр администрирования Teams .

2. Выберите устройств Teams > устройств SIP .

3. В правом верхнем углу выберите Действия > Предоставление устройств и выполните один из следующих шагов:

• Для инициализации одного устройства:

  а. В разделе Ожидание активации выберите Добавить .

  б. На панели Добавить MAC-адреса введите MAC-адрес и Расположение устройства, а затем выберите Применить .

  в. В разделе Ожидание активации выберите только что добавленное устройство, а затем выберите Создать проверочный код 9.0008 .

  д. На панели Устройства подготовки в разделе Проверочный код запишите проверочный код для SIP-устройства.

• Для предоставления нескольких устройств:

  а. В разделе Ожидание активации справа выберите Экспорт (значок Microsoft Excel).

  б. На панели Предоставление устройств в разделе Загрузить несколько MAC-адресов выберите загрузить шаблон .

  в. Сохраните Template_Provisioning.csv на свой компьютер и заполните поля MAC id и Location .

  д. На панели Устройства подготовки выберите Загрузить несколько MAC-адресов .

  эл. Справа на панели Загрузить MAC-адреса выберите Выберите файл и выберите файл Template_Provisioning.csv , содержащий ваши данные.

  ф. На устройствах Provision 9На панели 0008 в разделе Ожидание активации выберите устройство, а затем выберите Создать проверочный код , чтобы сгенерировать одноразовый проверочный код для каждого подготовленного устройства. Запишите код подтверждения для каждого SIP-устройства.

4. На SIP-устройстве наберите код функции регистрации, а затем код подтверждения. На SIP-устройстве наберите код функции регистрации *55* (используется шлюзом SIP для проверки одноразового кода подтверждения регистрации), а затем код подтверждения, созданный в центре администрирования Teams для этого конкретного устройства. Например, если проверочный код 123456, наберите *55*123456, чтобы зарегистрировать устройство.

5. На панели Устройства подготовки в разделе Ожидание входа выберите Выход .

6. В диалоговом окне Вход пользователя будут отображаться URL-адрес аутентификации и код сопряжения.

7. Перейдите по URL-адресу аутентификации в настольном или мобильном браузере пользователя и используйте корпоративные учетные данные для входа в систему.

8. Введите код сопряжения, отображаемый на экране Войдите в систему как пользователь в приложение веб-аутентификации, чтобы связать SIP-телефон с учетной записью пользователя. При успешном входе в систему, который может занять некоторое время, SIP-телефон отобразит номер телефона и имя пользователя, если устройство поддерживает это.

Для личных устройств пользователей поддерживается только локальный вход. Чтобы выйти из центра администрирования устройства, выполните следующие действия:

1. Войдите в центр администрирования Teams .

2. Выберите устройства Teams > SIP-устройства .

3. Справа выберите SIP-устройство, затем выберите Выйти .

Сопряжение пользователей и вход в систему

Для сопряжения SIP-устройства после аутентификации пользователя с использованием корпоративных учетных данных пользователь должен:

1. Нажмите Войти на SIP-телефоне, чтобы отобразить URL-адрес аутентификации и код сопряжения. Код сопряжения чувствителен ко времени. По истечении срока пользователь должен нажать Назад на телефоне и снова запустите процесс входа.

2. Перейдите по URL-адресу аутентификации в настольном или мобильном браузере пользователя и используйте корпоративные учетные данные для входа в систему.

3. Введите код сопряжения, отображаемый на SIP-телефоне, в приложение веб-аутентификации, чтобы связать SIP-телефон с учетной записью пользователя. При успешном входе в систему, который может занять некоторое время, SIP-телефон отобразит номер телефона и имя пользователя, если устройство поддерживает это.

Примечание

Расположение устройства, отображаемое в приложении веб-аутентификации Azure Active Directory, — это центр обработки данных шлюза SIP, к которому подключено устройство. SIP-телефоны в области не поддерживают OAuth, поэтому SIP-шлюз аутентифицирует пользователя через приложение веб-аутентификации, а затем связывает устройство с учетными данными пользователя. Узнайте больше здесь: платформа Microsoft Identity и процесс предоставления авторизации устройства OAuth 2.0.

Выход

Чтобы выйти, пользователь устройства может:

• Нажмите Выход на SIP-устройстве и выполните шаги, описанные на устройстве.

Чтобы выйти из устройства в центре администрирования Teams:

1. Войдите в центр администрирования Teams .

2. Выберите устройств Teams > устройств SIP .

3. Справа на панели SIP-устройств выберите устройство.

4. На панели сведений устройства , выберите вкладку Подробности и в правом верхнем углу меню Действия выберите Выйти .

Просмотр и мониторинг SIP-устройств

Вы можете просматривать и отслеживать инвентаризацию SIP-устройств в центре администрирования Teams после того, как пользователи устройств хотя бы один раз войдут в систему. Вот как:

1. Войдите в центр администрирования Teams.

2. Выберите устройств Teams > устройств SIP . Все зарегистрированные SIP-устройства перечислены справа.

Перезапустите SIP-устройство

1. Войдите в центр администрирования Teams.

2. Выберите устройств Teams > устройств SIP .

3. Справа выберите SIP-устройство, которое вы хотите перезапустить, а затем выберите Перезапустить .

Примечание

• Удаление SIP-устройства из вашего клиента в настоящее время недоступно в центре администрирования Teams.
• Выполнение команды зависит от доступности устройства и может не соответствовать состоянию выполнения, отображаемому в центре администрирования Teams. Если вы попытаетесь включить SIP-шлюз на устройстве, которое его не поддерживает, команда не будет выполнена.

Синхронизировать изменения политики с SIP-устройствами для обеспечения соблюдения политик

Сведения о пользователях и политики будут загружаться на SIP-устройства при входе пользователей в систему. После этого любые изменения политики для вошедших пользователей будут синхронизированы с устройством в течение одного часа. Устройства должны периодически обновлять свою регистрацию на шлюзе SIP. SIP-телефоны зависят от перенаправления вызовов, поэтому администратор должен установить для атрибута AllowCallRedirect в Set-CsTeamsCallingPolicy значение Enabled .

Установка языка пользовательского интерфейса SIP-устройства

SIP-устройство обычно может отображать информацию на многих языках. Настройка языка пользовательского интерфейса влияет на его интерфейс, включая программные клавиши и системные сообщения входа/выхода. Настройка языка пользовательского интерфейса выполняется на сервере подготовки, с помощью DHCP-сервера или вручную путем добавления строки кода в URL-адрес, как показано в следующих примерах.

Как установить немецкий язык для телефонов Polycom, AudioCodes и Yealink:

• http://emea.ipp.sdg.teams.microsoft.com/lang_de

Как установить японский язык для телефонов Cisco:

• http://emea.ipp.sdg.teams.microsoft.com/lang_ja/$PSN.xml

Поддерживаемые языки

Название языка	Код языка]
Английский (по умолчанию)	и
Испанский	или
Японский	и
немецкий	де
Французский	из
Португальский	пт

Примечание

• Японский язык не поддерживается Yealink и частично поддерживается Polycom VVX.
• Система по умолчанию использует английский язык, если выбранный язык не поддерживается конечной точкой SIP.
• Если параметр lang_xx не задан через URL-адрес инициализации, в качестве языка по умолчанию используется английский.
• Если Войдите в систему, чтобы сделать экстренный вызов Текст не переведен на другие языки, сокращенная версия только на английском языке будет представлена ​​на Нажмите Войти на следующих моделях IP-телефонов из-за ограничений размера экрана:
  • Поли VVX 150, VVX 201
  • Сиско СР-6821, СР-7811, СР-7821, СР-7841, СР-7861
  • Метка функциональной клавиши голосовой почты жестко закодирована с текстом VM на всех языках для Poly VVX из-за ограничения длины строки.

Microsoft Teams и IPv6

Шлюз SIP поддерживает только IPv4. Служба и клиент Microsoft Teams поддерживают как IPv4, так и IPv6. Если вы хотите контролировать связь с Microsoft Teams, используйте диапазоны IP-адресов в URL-адресах Microsoft 365 и диапазонах IP-адресов.
