Как рассчитать необходимое сечение кабеля. Какие факторы влияют на выбор сечения проводника. Какую марку кабеля выбрать для разных условий эксплуатации. Как не ошибиться при выборе кабеля для электропроводки.
Основные критерии выбора сечения кабеля
При выборе сечения кабеля необходимо учитывать несколько ключевых факторов:
- Величина тока, который будет проходить через кабель
- Мощность подключаемого оборудования
- Длина кабельной линии
- Способ прокладки кабеля (открытый, в трубе, в земле и т.д.)
- Материал токопроводящей жилы (медь или алюминий)
- Тип изоляции кабеля
- Температура окружающей среды
Рассмотрим подробнее, как каждый из этих факторов влияет на выбор сечения проводника.
Расчет сечения кабеля по току нагрузки
Основным параметром при выборе сечения является допустимый длительный ток нагрузки. Чем больше ток, тем большее сечение проводника требуется.
Для определения необходимого сечения можно воспользоваться следующей формулой:
S = I / J
где:
- S — сечение проводника, мм²
- I — расчетный ток, А
- J — допустимая плотность тока, А/мм²
Допустимая плотность тока для медных проводников составляет 8-12 А/мм², для алюминиевых — 5-8 А/мм².
Зависимость сечения кабеля от мощности нагрузки
Если известна мощность подключаемого оборудования, то расчетный ток можно определить по формуле:
I = P / (U * cos φ)
где:
- I — расчетный ток, А
- P — мощность нагрузки, Вт
- U — напряжение сети, В
- cos φ — коэффициент мощности (для бытовых потребителей принимается 0,8-0,9)
Подставив полученное значение тока в формулу расчета сечения, можно определить необходимое сечение кабеля.
Влияние длины кабельной линии на выбор сечения
При увеличении длины кабеля возрастают потери напряжения. Чтобы их компенсировать, необходимо увеличивать сечение проводника.
Допустимые потери напряжения составляют:
- Для осветительных сетей — не более 2,5%
- Для силовых сетей — не более 5%
Расчет потерь напряжения производится по формуле:
ΔU = (ρ * L * I) / S
где:
- ΔU — потери напряжения, В
- ρ — удельное сопротивление проводника, Ом*мм²/м
- L — длина кабеля, м
- I — расчетный ток, А
- S — сечение проводника, мм²
Выбор сечения кабеля с учетом способа прокладки
Способ прокладки кабеля влияет на его охлаждение и, соответственно, на допустимый длительный ток. При прокладке в трубах или земле допустимый ток снижается на 25-30% по сравнению с открытой прокладкой.
Для учета способа прокладки используются поправочные коэффициенты:
- Открытая прокладка — 1,0
- Прокладка в трубе — 0,8
- Прокладка в земле — 0,7
Расчетный ток умножается на соответствующий коэффициент, и по полученному значению выбирается сечение кабеля.
Особенности выбора сечения для медных и алюминиевых проводников
Медные проводники имеют ряд преимуществ перед алюминиевыми:
- Более высокая электропроводность
- Меньшее удельное сопротивление
- Большая механическая прочность
- Высокая коррозионная стойкость
При одинаковом сечении медный кабель может пропустить ток на 30-40% больше, чем алюминиевый. Поэтому для алюминиевых проводников требуется большее сечение.
Влияние изоляции кабеля на выбор сечения
Тип изоляции влияет на допустимую температуру нагрева жилы и, соответственно, на пропускную способность кабеля. Наиболее распространенные типы изоляции:
- ПВХ (поливинилхлорид) — до 70°C
- СПЭ (сшитый полиэтилен) — до 90°C
- Резина — до 65°C
Чем выше допустимая температура нагрева, тем больший ток может пропустить кабель при том же сечении.
Учет температуры окружающей среды
Повышение температуры окружающей среды снижает теплоотдачу кабеля и уменьшает его пропускную способность. При температуре выше 25°C необходимо применять поправочные коэффициенты:
- 30°C — 0,94
- 35°C — 0,88
- 40°C — 0,82
- 45°C — 0,75
Расчетный ток умножается на соответствующий коэффициент для определения необходимого сечения кабеля.
Выбор марки кабеля для разных условий эксплуатации
Для различных условий эксплуатации рекомендуется использовать следующие марки кабелей:
- Для внутренней проводки — ВВГнг, NYM
- Для наружной прокладки — ВБбШв, АВБбШв
- Для прокладки в земле — ВБбШв, АВБбШв, АВВГ
- Для промышленных объектов — КГ, КГ-ХЛ
При выборе марки кабеля следует учитывать требования пожарной безопасности, механической прочности, влагостойкости и других факторов.
Пошаговая инструкция по выбору сечения кабеля
- Определить расчетную мощность и ток нагрузки
- Выбрать способ прокладки кабеля
- Определить длину кабельной линии
- Учесть температуру окружающей среды
- Выбрать материал токопроводящей жилы (медь или алюминий)
- Рассчитать необходимое сечение по формулам
- Проверить выбранное сечение на соответствие допустимым потерям напряжения
- При необходимости увеличить сечение
- Выбрать подходящую марку кабеля
Следуя этой инструкции, можно правильно подобрать сечение и марку кабеля для конкретных условий эксплуатации.
Как выбрать сечение кабеля по мощности
Силовые кабели предназначены для подачи электропитания стационарным и мобильным потребителям однофазного и трёхфазного тока промышленных частот. Ввиду огромного сортамента кабельно-проводниковой продукции у многих покупателей возникает вопрос, как подобрать силовой кабель, что особенно актуально для неспециалистов. Здесь мы попробуем ответить на этот вопрос с учётом ключевых критериев выбора.
Напоминаем, что кабели составляют основу электрических сетей, и от правильного их выбора зависит всё, включая безопасность эксплуатации электрооборудования и его пользователей. Ответы на вопрос, как правильно выбрать силовой кабель, не могут быть однозначными. Они меняются в зависимости от множества факторов, поэтому при выборе кабельно-проводниковой продукции следует проконсультироваться у специалиста.
Как выглядит силовой кабель
Существует три типа проводников: кабель, провод и шнур. Кабели малых маркоразмеров с количеством жил до трёх часто путают с проводами, и на первый взгляд они трудноразличимы.
Назовём основные отличительные признаки кабеля:
- в его конструкции обязательно присутствует как минимум три элемента – токопроводящая жила, её изоляция и внешняя защитная оболочка;
- если изделие имеет более трёх жил – перед вами кабель;
- жилы разного сечения может иметь только кабель;
- на кабель также указывает наличие экрана, поясной изоляции, наполнителя, брони и других специальных конструктивных элементов.
Кабели имеют более широкую сферу применения, чем провода и шнуры, в том числе они могут полностью заменить эти типы проводников в любых условиях эксплуатации. В то же время обратная замена невозможна, ни при каких обстоятельствах.
Внешний вид кабельно-проводниковой продукции не поможет при её выборе и не даст ответа на вопрос, какой силовой кабель купить для решения конкретной задачи. Для этого используют технические и эксплуатационные характеристики изделий, которые должны соответствовать требованиям нормативно-технической документации.
Часть из них отражена в маркировке кабелей, но большинство параметров указывают в техническом описании конкретного маркоразмера продукции.
Какими бывают силовые кабели
Весь сортамент силовых кабелей подразделяется на восемь видов для разных условий эксплуатации. В их числе:
- кабели общего назначения – круглые и плоские, для обычных условий эксплуатации;
- изделия пониженной горючести для групповой прокладки;
- кабели для объектов с особыми требованиями к противопожарной безопасности;
- бронированные кабели для прокладки в местах, где имеется высокий риск их механического повреждения и т. д.
Указание на вид кабеля содержится в его маркировке. Если она начинается с буквы А, это означает изделие с алюминиевыми жилами. Отсутствие буквы А по умолчанию означает кабель с медными жилами.
В свою очередь, каждый вид кабеля имеет по несколько вариантов исполнения, которые различаются такими характеристиками, как:
- количество и сечение жил;
- виды жил – цельные или многопроволочные;
- разновидности изолирующих материалов;
- класс гибкости;
- виды материалов для защиты кабеля от механических повреждений;
- наличие или отсутствие дополнительных элементов в конструкции изделия, например защитного экрана.
Всё это необходимо учитывать при ответе на вопрос, как правильно выбрать силовой кабель. Перечисленные обстоятельства оказывают непосредственное влияние на величину допустимых нагрузок в электрической сети по мощности и току.
Одним из важнейших показателей классификации кабелей является количество жил, от которого зависит применяемость изделий в электрических сетях разных типов:
- одна жила – для однофазных сетей переменного тока и подключения потребителей постоянного тока;
- две жилы – для однофазных сетей с изолированным нулём или заземлением;
- три жилы – для однофазных сетей с изолированным нулём и заземлением;
- четыре жилы – для трёхфазных сетей с изолированным нулём или заземлением;
- пять жил – для трёхфазных сетей с изолированным нулём и заземлением.
Разнообразие видов и вариантов исполнения кабелей гарантирует потребителям оптимальный выбор кабельно-проводниковой продукции для любых способов монтажа, типов сетей, условий эксплуатации и нагрузок.
Если вас интересуют кабели класса гибкости от второго и выше для подключения мобильных потребителей тока, то вам необходимо знать, что они могут быть только медными с многопроволочными жилами. Ассортимент кабелей для подключения стационарных электроустановок одинаково распределён между изделиями с цельными алюминиевыми и медными проводниками.
Как выбрать сечение силового кабеля
Главной характеристикой любого кабеля является величина сечения его жил. Именно она определяет, какую токовую нагрузку он может выдержать в постоянном и аварийном режиме эксплуатации. Для иллюстрации ответа на вопрос, как выбрать сечение кабеля по току и мощности, приведём следующую таблицу:

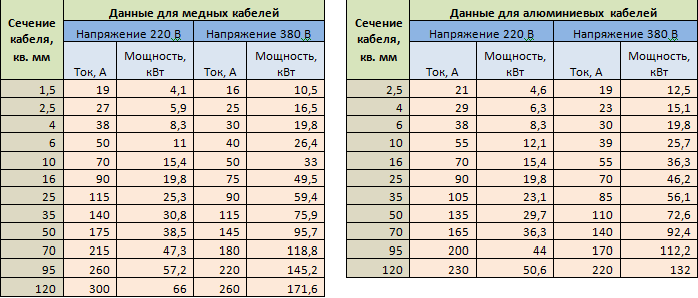

Сечение жилы в мм2 | Показатели для медных/алюминиевых кабелей | |||
в однофазных сетях (220 вольт) | в трёхфазных сетях (380 вольт) | |||
токовая нагрузка, ампер | потребляемая мощность, кВт | токовая нагрузка, ампер | потребляемая мощность, кВт | |
2,5 | 27/20 | 5,9/4,4 | 25/19 | 16,5/12,5 |
4 | 38/28 | 8,3/6,1 | 30/23 | 19,8/15,1 |
6 | 46/36 | 10,1/7,9 | 40/30 | 26,4/19,8 |
Более подробные таблицы, как подобрать сечение кабеля по мощности и току, несложно найти в Интернете.
Например, нет универсальной формулы, как выбрать силовой кабель для улицы. При профессиональном расчёте электрических сетей используют весь математический аппарат из ПУЭ (правил устройства электросетей). Мы не собираемся публиковать здесь краткое изложение десяти книг ПУЭ, поскольку расчётами электросетей и сечения кабелей занимаются проектировщики. Заметим только, что при этом обязательно берут во внимание такие факторы:
- токовые нагрузки с учётом нагрева проводников;
- потери напряжения в сети в зависимости от длины кабелей;
- токовые нагрузки в аварийном режиме работы;
- необходимые меры по предотвращению и защите от перегрузок.
С другой стороны, таблицы подбора сечения кабеля по мощности и току вполне подойдут для бытовых потребителей и небольших объектов, где нет сетей большой протяжённости и высокой сложности.
- способ прокладки кабеля – воздушные линии выдерживают повышенные нагрузки;
- необходимость резерва, чтобы иметь возможность подключения к сети новых или более мощных потребителей тока;
- материал проводников.
Тем, кто не забыл школьного курса физики, с подбором сечения кабеля по мощности и току не возникнет больших проблем. Однако при выборе кабельно-проводниковой продукции для электросетей повышенной сложности лучше воспользоваться услугами специалистов. Напомним ещё раз, что любая ошибка в выборе кабелей может стоить очень дорого во всех смыслах этого слова. Прежде всего их следует использовать по назначению.
Какой силовой кабель лучше
Вопрос о том, какой силовой кабель лучше, с профессиональной точки зрения лишён смысла, поскольку специалисты при выборе кабельно-проводниковой продукции пользуются объективными критериями, выраженными через математические формулы ПУЭ.
В их числе имеется и критерий экономической целесообразности. Здесь можно лишь говорить о преимуществах изделий из меди над аналогичными кабелями из алюминия. В их числе:
- повышенная надёжность и долговечность;
- стойкость к электрохимической коррозии;
- лучшая проводимость при одинаковом сечении жил.
Например, старение и склонность алюминиевого кабеля к электрохимической коррозии становится причиной сильного окисления контактов и хрупкости токопроводящих жил. В некоторых случаях контакты даже самопроизвольно отваливаются. Медные проводники подобных проблем не имеют. Потребитель должен сам решать, стоит ли платить намного больше за кабели с медными жилами, хотя бытовые пользователи чаще предпочитают именно этот вариант.
Методы расчета кабеля по мощности, току, типу
Компания ООО «МЭК» ответит Вам на самые часто задаваемые вопросы, которые возникают у простого человека, который никогда не сталкивался с электрикой, либо, если и сталкивался, то на данный момент он зашел в тупик.
Это и как провести силовой кабель до квартиры, дома или здания, или как провести кабель от распределительного щита до запитываемого оборудования. Обычно организации, занимающиеся поставкой кабельно-проводниковой продукции, не отвечают на такие совершенно обычные — для человека не разбирающегося — вопросы. В интернете есть масса сайтов, где человек, даже разбирающийся в технических вопросах, скорее всего не сможет выяснить, каким все-таки кабелем ему стоит произвести подключение своей квартиры или частного дома. Поэтому мы решили написать вот такую небольшую информационную статью, где постараемся ответить на самые распространенные вопросы и разложить по полочкам всю имеющуюся информацию по правильному подключению электросетей простыми словами.
Как подобрать кабель или какой кабель в моей ситуации стоит использовать?
Для того, чтобы подобрать тип кабеля, нужно понять — для чего он будет использоваться и при каких условиях.
Если Вам нужно провести кабель по квартире, в стене или открытым способом для подключения освещения и розеток, то в данном случае Вам подойдет кабель ВВГнг, ВВГнг-LS или, если у Вас в помещении повышенные противопожарные требования, то ВВГнг-FRLS (данный кабель не горит в открытом огне в течении 180 минут).
Если же прокладка будет проходить в помещении, в котором часто и в большом количестве будут находиться люди, например, детский сад, комната для совещаний, зрительный зал, тогда рекомендуем использовать кабель ВВГнг-LSLTx, так как этот кабель не выделяет при горении токсичных веществ. Также часто для разводки электричества в России используется кабель немецкого стандарта NYM. Он имеет как ряд преимуществ — в том числе и большую гибкость и удобство для прокладки в штробе, так и ряд недостатков, таких как дымовыделение при горении, а также отсутствие варианта с оболочкой FRLS для нераспространения горения при открытом огне.
В случае, когда Вам нужно проложить кабель в земле для подключения, например, коттеджа или дачи, оптимальным вариантом для Вас будет кабель бронированный ВБбШв или ВБбШвнг. Либо, если по каким-то причинам требуется повышенная негорючесть кабеля и его пожаробезопасность, тогда рекомендуем рассмотреть кабель ВБбШвнг- LS или ВБбШвнг-FRLS.
Если потребовалось провести проводку для подключения электрооборудования на предприятии, автосервисе или любом другом производстве в соответствии с требованиями пожарной безопасности рекомендуем Вам воспользоваться кабелями ППГнг-HF или ППГнг-FRHF данный тип кабеля не выделяет при горении галогенов, благодаря тому, что оболочка его изготовлена не из ПВХ а из СПЭ (сшитый полиэтилен).
Также часто для подключения оборудования используют провода ПВ-З (ПуГВ) и ПВ-1 (ПуВ), различаются они только степенью гибкости, чем выше цифра, тем более гибкий провод. Также, несомненным плюсом является разноцветная изоляция, например провод ПВ-3 желто-зеленного цвета всегда используют для заземления.
В обычных бытовых целях при подключении электроприборов, для замены износившегося провода удлинителей, переносного освещения и прочих целей используется провод бытовой соединительный ПВС основным достоинством его, несомненно, является гибкость.
Но наиболее гибким и практически не заменимым кабелем является кабель КГ (кабель гибкий), данный кабель используется, если Вам понадобилось подключить оборудование, которое находится постоянным или периодически в движении, например электрифицированные ролеты, раздвижные ворота, насосы, сварочное и другое техническое оборудование, переносное освещение. Если при этом оборудование будет находиться на открытом воздухе тогда можно использовать приспособленный к низким температурам кабель КГ-ХЛ ( до -60 градусов).
Для протяжки между столбами, вместо устаревшего провода АС на данный момент используется провод СИП.
После того как Вы определились какой тип кабеля или провода Вам требуется, появляется следующий вопрос:
Какое количество жил и сечение кабеля мне нужно?
Чтобы ответить на этот вопрос, потребуется не мало времени и предварительного просчета. Например, мы хотим запитать коттедж. Главное что нам нужно сделать, это определить всеобщую нагрузку и количество потребляемой электроэнергии. Для этого подходим к каждому электроприбору, который будет установлен в коттедже и смотрим на табличку потребления электроэнергии, которая обычно располагается с тыльной стороны прибора, если же не все приборы куплены тогда уточняем эту информацию в магазинах торгующих бытовой и не очень бытовой техникой, либо находим эти данные в интернете. Записываем все электроприборы, которые будут у Вас установлены и напротив них указываем, сколько данный прибор будет «кушать» электричества. И в итоге суммируем эти цифры и получаем всеобщую нагрузку и количество потребляемой электроэнергии.
Главное не забываем такое понятие как «на будущее с запасом». То есть Вы должны просчитать не только то что будет но и то что возможно будет а возможно и не будет, как проводить демонтаж и замену кабеля и оборудования это очень затратный процесс.
В итоге мы имеем после суммирования всех холодильников, миксеров, бойлеров, телевизоров и фенов сумму, например 22000 Вт. Исходя из того что в большей части домов и квартир используется напряжение 220 В ( 380 В используется но намного реже), то в расчет берем именно 220 В и именно однофазный тип снабжения электричеством. После Вы продумываете, сколько приборов из всех Ваших «телефизоро-холодильников» будут работать одновременно, не забывайте праздники и приезды всех родственников и друзей, когда всючено все что только может быть. Обычно это делается так, сумму, полученную нами 22000 умножаем на коэффициент одновременности обычно это 70% или 0,7 и что у нас выходит? 22000х0,7=15400 Вт. В итоге полученная нагрузка 15400 Вт делится на напряжение 220 В (15400/220=70) в итоге мы получили ток 70 Ампер.
После этого переходим к основному выбору. Кабельные жилы бывают алюминиевыми и медными. Рассматриваем вариант с медными жилами, так как монтаж алюминиевого кабеля запрещен и сам этот кабель имеет ряд очень крупных недостатков, в том числе и низкая проводимость. Требуемый Вам силовой кабель обязан иметь три жилы, потому как каждая структура электропитания требует планового заземления.
Далее переходим к таблице приведенной ниже:
Таблица №1
Сечение кабеля мм² | Открытая проводка | |||||
Медь | Алюминий | |||||
Ток А | Мощность кВт | Ток А | Мощность кВт | |||
220 в | 380 в | 220 в | 380 в | |||
0, 5 | 11 | 2, 4 | — | — | — | — |
0, 75 | 15 | 3, 3 | — | — | — | — |
1, 0 | 17 | 3, 7 | 6, 4 | — | — | — |
1, 5 | 23 | 5, 0 | 8, 7 | — | — | — |
2, 0 | 26 | 5, 7 | 9, 8 | 21 | 4, 6 | 7, 9 |
2, 5 | 30 | 6, 6 | 11 | 24 | 5, 2 | 9, 1 |
4, 0 | 41 | 9, 0 | 15 | 32 | 7, 0 | 12 |
6, 0 | 50 | 11 | 19 | 39 | 8, 5 | 14 |
10 | 80 | 17 | 30 | 60 | 13 | 22 |
16 | 100 | 22 | 38 | 75 | 16 | 28 |
25 | 140 | 30 | 53 | 105 | 23 | 39 |
35 | 170 | 37 | 64 | 130 | 28 | 49 |
Исходя из полученных данных у нас с Вами открытая проводка , кабель силовой с медной жилой, ток 70 А, 220 В, мощностью 15,4 кВт (15400 Вт) это означает исходя из таблицы что Вам подойдет кабель на 10 мм2, если требуется запас, тогда лучше взять 16 мм2.
Итог: требуемый кабель для Вашего коттеджа это 3х10, либо 3х16.
Вот таким простым способом Вы сможете не зависимо от специалистов сами определить, какой кабель Вам подойдет.
Точно таким же способом Вы легко определи, какой автоматический выключатель или УЗО Вам требуется. Так все данные у Вас уже будут.
Также стандартными вопросами является просьба расшифровать маркировку кабеля.
Попытаемся объяснить простым языком самые распространенные вопросы.
нг – негорючая оболочка
LS – малодымная оболочка, междужильное пространство с заполнением
FRLS – кабель с слюдосодержащими лентами которые не дает распространять открытому огню в течении 180 мин.
LTx – оболочка при горении не выделяет токсинов
HF – в продуктах горения не содержаться галогены
(А) – данная буква в маркировке указывает на разрешение по пожарным требованиям групповой прокладки указанного кабеля
ок, ож – жила данного кабеля будет цельнолитая, кабель более жесткий
мк, мн, мп – жила данного кабеля будет многопроволочной, кабель более гибкий
0,66 и 1 кВ – обозначают напряжение, в основном используются низковольтные кабели, то есть как раз на 0,66 кВ и на 1кВ.
Нужен ли сертификат на кабель?
Наверное, для нас этот вопрос, наиболее, болезненный, так как сертификат нужен ОБЯЗАТЕЛЬНО! Так как в последнее время появилось очень много, заводов производящих кабель по системе «на коленях в гараже» соответственно данный кабель не сертифицирован и не дает никаких гарантий, что его монтаж не обернется тяжелыми последствиями. Поэтому обязательно спрашивайте у продавца сертификат на продукцию и не верьте, если Вам скажут что кабель не подлежит обязательной сертификации, это обман.
Кабель ГОСТ-Р и ТУ?
Очень распространенный вопрос, но он не имеет однозначного ответа, исходя из логики вещей кабель по ГОСТ-Р должен быть лучше чем произведенный по ТУ (так как ТУ, то есть технические условия, каждый завод принимает сам) но некоторые заводы в РФ изготавливающие кабель по ТУ, и делают это белее качественно, чем другие по ГОСТ-Р.
Исходя из нашего большого опыта советуем поступать так:
1) Если покупаете кабель в незнакомом месте, допустим на строительном рынке, тогда лучше взять кабель ГОСТ-Р о чем у продавца должен быть соответствующий сертификат и соответствующая маркировка на кабеле по всей его длине.
2) Если нет возможности купить кабель ГОСТ-Р, тогда обязательно уточняйте завод производитель.
Ответьте на 5 вопросов, чтобы помочь выбрать правильный электрический провод
Выбор провода является важнейшей частью конструкции электрического узла, поскольку он влияет на безопасность, функциональность, простоту использования и удобство обслуживания узла. Поскольку существуют тысячи типов проводов и электрических кабелей, выбор правильного провода или проводов может быть сложным и пугающим.
Чтобы уточнить, я определяю «провод» как один гибкий проводник электричества, окруженный изоляцией. Обычно проводник выполнен из меди; однако он может варьироваться в зависимости от приложения. Говоря об этом, прежде чем вы начнете что-либо проектировать, вам необходимо полностью понять, как будет использоваться электрическая сборка. Какова будет его работа и в какой среде он будет работать?
После того, как вы определили его конечное назначение, вы можете приступить к работе, ответив на следующие пять вопросов, которые помогут вам выбрать лучший электрический провод для вашего приложения.
1. Какой размер провода мне нужен?
Есть два аспекта вопроса о размере проволоки: толщина (калибр) и длина. Чтобы определить, какой калибр провода вам нужен, рассмотрите пропускную способность и величину тока, который должен проводить провод (измеряется в силе тока или амперах). Калибр провода напрямую связан с тем, сколько ампер вам нужно через него пропустить.
Расстояние, которое вам нужно пройти по проводу, также может повлиять на сечение провода, которое вам нужно. Поскольку проводник не идеален, чем длиннее провод, тем больше напряжения вы можете потерять из-за сопротивления/нагрева. Вы можете противодействовать падению напряжения, увеличив сечение провода, что, следовательно, увеличит мощность тока. Это позволяет вам прокачивать больше ампер, чтобы обеспечить получение нужного количества электроэнергии, даже если вы немного потеряете по пути.
2. Насколько гибким должен быть провод?
Различные типы проволоки обеспечивают разный уровень гибкости:
- Сплошной сердечник – почти нет гибкости для проволоки меньшего сечения; становится более гибким в более высоких калибрах
- Проволока грубопроволочная – умеренно гибкая; он сохранит форму, которую вы ему придали
- Провод тонкопроволочный – очень гибкий; не будет держать форму
3.
Какая изоляция проводов лучше?Рабочая среда сборки определяет тип изоляции, которая требуется вашим проводам.
- Напряжение – чем выше уровень напряжения, тем толще должна быть изоляция для снижения риска поражения электрическим током
- Соображения по охране окружающей среды – воздействие солнца и УФ-излучения, экстремальные температуры, присутствие химикатов или масел могут повлиять на производительность
- Нормативные требования – UL, SA, SAE, CE и т. д.
- Стойкость к истиранию – в условиях повышенной вибрации требуется более толстая изоляция
- Покрытие — некоторые покрытия облегчают печать на проволоке или проталкивание/вытягивание ее через кабелепровод
4. Имеет ли значение цвет провода?
Использование разноцветных проводов в вашем электрическом узле может помочь вам, конечному пользователю и любому, кому в будущем потребуется обслуживать узел, понять назначение каждого провода.
Многие компании используют стандартные цвета проводов для обозначения горячих, заземляющих и нейтральных проводов; некоторые даже будут кодировать цветом различные цепи в электрической сборке.
5. Должен ли я использовать медный или алюминиевый провод?
Хотя медь является наиболее проводящим металлом, она может быть тяжелой и дорогой. Таким образом, для высоковольтных электрических применений на большие расстояния можно использовать алюминиевый провод. Это приемлемый проводник, который обычно требует более толстого сечения, но он намного легче и дешевле, чем медный провод. Например, в линиях электропередач вместо меди используется алюминиевый провод.
Упрощение процесса выбора проводов
Разнообразные спецификации, которые каждая отрасль имеет для используемых проводов, создают потребность во всех доступных типах проводов. Но каждая из этих отраслей обычно придерживается нескольких типов проводов, которые соответствуют их требованиям, что на самом деле может помочь упростить процесс выбора провода.
Например, в автомобильной промышленности в основном используется провод GXL, который хорошо подходит для рабочих условий, обычно встречающихся внутри автомобиля (температура, истирание, масло и т. д.). С другой стороны, MTW (провод станка) обычно используется в электрических шкафах управления, потому что он рассчитан на более высокое напряжение, а изоляция подходит для рабочей среды.
Если вы находитесь в процессе выбора проводов для своей электрической сборки, вам, вероятно, придется выбрать еще несколько компонентов. Воспользуйтесь нашими Контрольный список проектирования жгутов проводов , чтобы убедиться, что вы отметили все поля. Нажмите кнопку ниже, чтобы получить копию сегодня.
Выбор кабеля правильного размера. Пошаговое руководство
Категории блогов
Поиск по блогам
Архивы блогов
Последние комментарии
Мибоксер
Опубликовано2 года назад к Марчин 26515Любовь0
Как правильно выбрать кабель? Стандартная электрическая система необходима для правильного использования всего оборудования, имеющегося в доме, офисе или любом другом здании.
Когда мы строим или ремонтируем нашу электрическую систему, одним из самых больших сомнений, с которыми мы можем столкнуться, является выбор правильного размера электрических кабелей . В частности, электрические кабели должны соответствовать требованиям местных строительных норм и правил и иметь правильное сечение, чтобы избежать опасного перегрева системы. Другими аспектами и факторами, которые необходимо учитывать, являются потребление тока, тип прокладки, изоляция, длина линии и условия окружающей среды, поскольку кабели могут использоваться как для внутренней, так и для наружной прокладки.
Однако, когда мы имеем дело с небольшими или средними работами, главным фактором, безусловно, является потребляемый ток, выраженный в амперах.
Другими словами, определение размера кабеля означает определение сечения на основе силы тока, протекающего через него.
На рынке представлены электрические кабели различного сечения, от 1,5 мм² до 35 мм²; эти данные представляют сечение электрического кабеля и указывают площадь, выраженную в квадратных миллиметрах, состоящую из медных проводов, проходящих внутри него .
Обычно 6 мм² используются для стоек, 2,5 мм² для цепей питания розеток или стационарных устройств, таких как кондиционер, и 1,5 мм² для цепей освещения.
Продолжая общие сведения, чем больше сечение электрического кабеля, тем больший ток будет проходить. Правильно подобранный размер электрических кабелей означает меньшие потери рассеянной энергии и, следовательно, оптимизацию эффективности нашей электрической системы.
Что означают электрические кабели?
Прежде чем рассчитать его сечение, нужно понять, что понимается под электрическими кабелями.
Электрический кабель представляет собой изолированный проводник с защитным покрытием. Он состоит из металлической части, обычно из меди, покрытой изоляционным материалом. Токопроводящая жила и изоляция образуют сердцевину кабеля. Кабель может состоять из одной или нескольких жил. Снаружи он защищен оболочкой.
Когда мы собираемся правильно рассчитать размер электрических кабелей, мы можем использовать два разных метода.
Первый – максимально допустимого падения напряжения, второй называется проточным методом.
Метод падения напряжения
Критериев, которые следует учитывать для этой процедуры, по существу два. Во-первых, необходимо знать потребляемую мощность, следовательно, мы также знаем ток, циркулирующий в линии. Для управления расчетом накладывают допустимое падение напряжения и рассчитывают соответствующее сечение, выбирая сечение кабеля сразу выше расчетного. Чтобы убедиться в правильности операции, необходимо сравнить сечение кабеля с действующим падением напряжения : если это значение выше допустимого, необходимо увеличить сечение и выбрать кабель большего сечения.
Поточный метод
Когда мы используем этот метод, мы знаем как потребляемую мощность, так и ток, циркулирующий в линии, а также тип кабеля, изоляцию, прокладку и количество активных кабелей, присутствующих в общем кабелепроводе. .
Размер подбираем по таблице с учетом сечения кабеля, характеризующегося пропускной способностью, непосредственно превышающей фактически циркулирующий ток.
Кроме того, окончательная проверка по-прежнему относится к таблице. Обратите внимание на сечение, если оно ниже циркулирующего тока, сечение кабеля необходимо увеличить.
Основные секции для правильного выбора сечения электрических кабелей| Размер | Применение |
| 0,5 мм² | используется для служебных подключений; запрещено для сети 230 В |
| 0,75 мм² | используется в проводах некоторых маломощных ламп; запрещено для сети 230 В |
| 1,5 мм² | световые точки и электрические розетки до 10 ампер |
| 2,5 мм² | световые точки и электрические розетки до 16 ампер |
| 4 мм² | полное поглощение до 25 ампер максимум |
| 6 мм² | общее потребление до 32 ампер |
Если мы прокладываем кабели на открытом воздухе, необходимо использовать кабели с двойной изоляцией , которые могут состоять из одного или нескольких проводников, таких как однополярный кабель, двухполярный кабель (нейтральный и фазовый), трехполярный (нейтральный и фазовый) , фаза, земля), многополюсные кабели, до 4 жил (2 фазы, 1 нейтраль, 1 земля) и один с 5 жилами (3 фазы, 1 нейтраль, 1 земля).
