Как выбрать выдвижные розетки для кухни. Какие бывают виды встраиваемых блоков розеток. Как правильно установить выдвижные розетки в столешницу или шкаф. Преимущества и особенности использования выдвижных розеток на кухне.
Виды и конструктивные особенности выдвижных розеток
Выдвижные розетки представляют собой удобное решение для организации дополнительных точек подключения на кухне. Их главное преимущество — компактность и возможность скрыть неиспользуемые розетки.
По конструкции выделяют следующие основные виды выдвижных розеток:
- Вертикальные — выдвигаются вверх из столешницы или шкафа
- Горизонтальные — выдвигаются в сторону
- Поворотные — поворачиваются вокруг своей оси
Вертикальные модели наиболее популярны, так как позволяют разместить несколько розеток в компактном корпусе. Горизонтальные удобны для установки в узких местах. Поворотные розетки считаются более надежными в эксплуатации.
Где можно установить выдвижные розетки на кухне
Выдвижные розеточные блоки можно встроить в различные места на кухне:
- В столешницу — наиболее распространенный вариант
- В навесной шкаф — удобно для подключения техники на верхних полках
- В островную часть кухни
- В специальный желоб между столешницей и стеной
При выборе места установки важно учитывать удобство использования и безопасность. Не рекомендуется располагать выдвижные розетки вблизи мойки или плиты из-за риска попадания воды или воздействия высоких температур.
Преимущества использования выдвижных розеток
Выдвижные розетки имеют ряд существенных преимуществ по сравнению с обычными накладными розетками:
- Экономят место на рабочей поверхности
- Не портят внешний вид кухни
- Защищены от загрязнений в сложенном состоянии
- Позволяют подключить несколько приборов в одном месте
- Могут иметь дополнительные разъемы USB
- Безопаснее обычных розеток для детей
Благодаря этим преимуществам выдвижные розетки становятся все более популярным решением для современных кухонь.
На что обратить внимание при выборе выдвижных розеток
При выборе выдвижных розеток для кухни следует учитывать несколько важных моментов:
- Количество розеток — оптимально 3-5 шт в одном блоке
- Наличие заземления
- Степень защиты — для кухни рекомендуется IP44
- Максимальная мощность подключаемых приборов
- Наличие дополнительных разъемов USB
- Качество механизма и материалов
- Дизайн, подходящий к интерьеру кухни
Также важно обращать внимание на репутацию производителя. Среди проверенных брендов можно отметить Legrand, Simon, Evoline.
Особенности установки выдвижных розеток своими руками
Установка выдвижных розеток вполне доступна для самостоятельного выполнения при наличии базовых навыков работы с электрикой. Основные этапы монтажа:
- Выбор места установки с учетом расположения проводки
- Разметка и вырезание отверстия нужного размера
- Подведение кабеля к месту установки
- Подключение розеточного блока к проводке
- Фиксация блока в отверстии
- Проверка работоспособности
При самостоятельной установке важно строго соблюдать технику безопасности и правила работы с электропроводкой. При отсутствии опыта лучше доверить монтаж специалисту.
Правила безопасного использования выдвижных розеток
Для безопасной эксплуатации выдвижных розеток на кухне следует придерживаться нескольких простых правил:
- Не перегружать розетки — соблюдать допустимую мощность
- Не допускать попадания воды на розетки
- Аккуратно выдвигать и задвигать блок
- Не оставлять розетки открытыми без необходимости
- Регулярно проверять состояние контактов
- Не позволять детям играть с розетками
При соблюдении этих несложных правил выдвижные розетки будут долго и надежно служить на вашей кухне.
Популярные производители выдвижных розеток
На рынке представлено множество производителей выдвижных розеток. Среди наиболее известных и надежных брендов можно отметить:
- Legrand (Франция) — широкий ассортимент качественных моделей
- Simon (Испания) — стильный дизайн и продуманная функциональность
- Evoline (Германия) — инновационные решения премиум-класса
- Ecoplast (Россия) — доступные модели хорошего качества
- GTV (Польша) — оптимальное соотношение цены и качества
При выборе стоит ориентироваться на проверенных производителей, даже если их продукция стоит несколько дороже. Это гарантирует надежность и безопасность эксплуатации.
Выдвижные розетки — функциональное решение для современной кухни
Выдвижные розетки становятся все более популярным элементом оснащения современных кухонь. Они позволяют рационально организовать рабочее пространство, обеспечивая удобное подключение различных электроприборов. При грамотном выборе и установке выдвижные розетки прослужат долго, делая использование кухонной техники максимально комфортным.
Производители электрооборудованияНажмите на логотип производителя чтобы посмотреть все его товары в этом разделе. Внимание! Также в разделе «Электрооборудование для офисов (кабель-каналы, люки, колонны, розетки)»:Розеточные блоки для монтажа в стену/на стену » | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Выдвижные розетки для кухни: встроенные блоки розеток
Выдвижные розетки — отличное решение для современной кухни.
Они всегда будут у вас под рукой, чтобы вы могли включить любую технику, но никогда не мешают.
На чтение: 5 минРубрика: Техника для кухниАвтор: Павел Кузьмин
Современная кухня изобилует разнообразной бытовой техникой. Для ее комфортного использования необходимо обзавестись достаточным количеством розеток. На этапе ремонта многие задаются вопросом, сколько их должно быть в кухне? Ответ прост, розеток должно быть на 20% больше, чем электроприборов. Такое количество обеспечит бесперебойное функционирование всей необходимой техники, и при этом не придется выдергивать шнур чайника, чтобы включить пылесос или вентилятор. Кроме привычных, установленных на стене вариантов, существуют и другие, например, выдвижные розетки. Такие блоки позволяют включать сразу несколько электроприборов.
Выдвижной блок можно разместить в столешнице, в навесном шкафу или в тумбе. Навесные шкафы считаются более удобным местом для таких розеток. Там они надежно защищаются от влаги, грязи, пара и пыли.
В убранном состоянии их практически не видно, блок находится внутри корпуса. Такой вариант является хорошей альтернативой удлинителю, который практически невозможно спрятать. Это особенно актуально в семьях, где есть маленькие дети, для которых розетка, находящаяся в зоне досягаемости, является очень опасной.
Содержание
- Преимущества и недостатки
- Особенности монтажа
- Критерии выбора и правила эксплуатации
Выдвижную розетку по-другому называют скрытой или встроенной. Чтобы выдвинуть ее из корпуса шкафа или столешницы, следует нажать на рычаг. Провода также скрыты в мебели, что является несомненным плюсом, так как данные детали трудно назвать эстетически привлекательными. К преимуществам таких розеток относятся:
- универсальность и современный дизайн;
- вертикальное и горизонтальное расположение;
- необходимость в минимальном количестве места;
- в ассортименте имеются водозащищенные, заземленные, и другие виды;
- подойдут для монтажа в любую поверхность, как деревянную, так и из искусственного камня;
- есть варианты с дополнительными гнездами под телефон, интернет, кабельное телевидение и т.
д.
д.Среди минусов можно выделить:
- требуют специально отведенного места в столешнице или шкафу;
- не подходят для тумб с ящиками;
- высокая цена;
- возможность деформации со временем.
Встроенные розетки бывают двух видов: горизонтальные и вертикальные. Первые считаются более практичными и надежными в эксплуатации. Они открываются, если нажать на край крышки. Горизонтальные варианты более стойки перед повреждениями и прослужат дольше. Но в них трудно подключать угловые вилки, только проводом вверх. Вертикальные же выдвигаются из тумбы или шкафа путем нажатия на кнопку.
Чтобы не повредить изделие, при выдергивании вилки лучше придерживать саму розетку рукой.
Совет! Розетка выдвижная обычно предназначается для мелкой бытовой техники, которая не работает постоянно. Это современный и более функциональный вариант удлинителя. Для просторной кухни можно использовать два или три таких блока.
Перед ремонтом лучше заранее определиться с месторасположением мебели, техники и розеток, в том числе и выполнить подробный чертеж с размерами.
Особенности монтажа
Установка розеток на кухне требует соблюдения определенных правил. Для встраиваемых бытовых приборов наиболее удобным местом размещения розеток будут соседние тумбы. Расстояние от пола может быть примерно от 30 до 600 мм. Причем, их следует располагать в радиусе одного метра к нужной технике. Для небольших приборов, таких как чайник, кофеварка, тостер и т.д. розетки должны находиться в зоне фартука.
В монтаже выдвижных розеток также нет ничего сложного. С процессом вполне можно справиться самостоятельно, если не пренебрегать инструкцией. Прежде всего, следует просверлить в столешнице круглое отверстие нужного диаметра, который зависит от размеров блока (для вертикальной модели). Далее, необходимо вставить сам блок в получившееся отверстие и закрепить гайкой. Затем, следует присоединить розетку к линии электропроводки.
Если провод слишком длинный, то его можно спрятать в корпусе тумбы. Монтаж в навесной шкаф производится по той же схеме, только снизу вверх. Чтобы установить горизонтальную модель, следует вырезать в столешнице прямоугольное отверстие.
Что нужно знать о подключении:
- Все гнезда встроенного блока подключены параллельно. Это необходимо знать при расчете допустимой нагрузки.
- Столешница должна быть толщиной от 25 до 52 мм.
- Лучше всего подключать встроенные розетки к отдельной линии электропитания.
Критерии выбора и правила эксплуатации
Несмотря на то, что выбор розетки может казаться достаточно простым делом, здесь также могут возникнуть некоторые затруднения. Чтобы проще было определиться, следует принять во внимание некоторые советы.
- Стильный дизайн конечно важен, но в первую очередь следует проверить изделие на отсутствие всяческих повреждений, в том числе и у корпуса.
- Для большого количества техники потребуется розетка выдвижная с заземлением.
- В кухнях с повышенной влажностью следует устанавливать розетки, имеющие соответствующую маркировку.
Выдвижная розетка считается универсальной и подходит как для столешниц, так и для навесных шкафчиков.
При монтаже так же следует придерживаться некоторых правил:
- Не стоит устанавливать встраиваемые розетки в районе мойки или плиты. В корпусе тумбы блок надежно защищен от попадания воды, но в выдвинутом состоянии может серьезно пострадать от влаги. Плита так же оказывает негативное воздействие на розетки любого типа, поэтому их лучше монтировать подальше.
- Необходимо следить за подключенной электропроводкой блока. Она не должна подвергаться воздействию высоких температур, зажиматься мебелью или перегибаться.
- Приборы, которые используются регулярно, лучше подключать к обычным розеткам. Также не следует эксплуатировать выдвижную розетку с максимальной нагрузкой, чтобы избежать ее перегревания.
- Вертикальные блоки лучше придерживать рукой при выдергивании или включении вилки.
Выдвижные розетки – удачное дополнение к стационарным вариантам, а также хорошая альтернатива удлинителям. Они подойдут для мелкой бытовой техники, которая не требует постоянного подключения. Внешний вид встраиваемых блоков не может не радовать стильным современным дизайном, а их монтаж совсем прост, с ним может справиться даже новичок.
как и где лучше установить
Бытовые приборы, обеспечивающие комфорт дома и в офисе, нуждаются в подключении к электрической сети. Большое же количество накладных розеток никак не станет изюминкой в дизайне интерьера, вне зависимости от предназначения комнаты.
Отличным решением в таких случаях будут выдвижные розетки для столешницы. Удобные в использовании устройства помогают сэкономить место в помещении и здорово вписываются в интерьер.
Мы познакомим вас с предложенными к продаже видами выдвижных розеток. У нас вы найдете ценные сведения о конструктивных особенностях, специфике эксплуатации и установки мобильной разновидности электроточек. Информация дополнена фото, схемами и видео-презентациями.
Содержание статьи:
- Виды и особенности выдвижных розеток
- Классификация встраиваемых в столешницу блоков
- Особенности устройства выдвижных конструкций
- Особенности выбора и установки выдвижных розеток
- Информация для совершения грамотной покупки
- Подбор места расположения устройства
- Самостоятельная установка встраиваемых конструкций
- Выводы и полезное видео по теме
Виды и особенности выдвижных розеток
Встраиваемый блок силовых разъемов является оригинальным изобретением . Он удобен в использовании и способен гармонично вписаться в любом помещении.
Производители розеток с мировым именем предлагают покупателю все более совершенные модели и вариации таких конструкций.
Цветовые решения, предлагаемые производителями, позволяют подобрать наиболее подходящий вариант для своего дома, что сделает розетку практически незаметным элементом интерьера
Классификация встраиваемых в столешницу блоков
Стильным решением для кухни-студии, офисного помещения станут встроенные розетки в шкаф, стол или столешницу. Они служат альтернативой удлинителю, одновременно являясь более совершенной его разновидностью. Ведь не всегда уместно использовать обычный удлинитель, особенно если речь идет о конференц-зале или комнате для приготовления пищи.

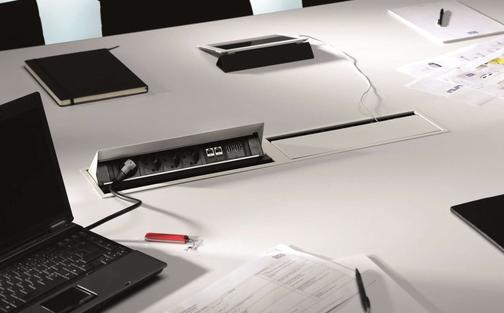

Для конференц-зала целесообразно устанавливать несколько единиц встраиваемых розеток. Это позволит избежать путаницы с проводами от удлинителей
В зависимости от внешнего вида встраиваемого блока, розетки бывают:
- горизонтального типа;
- вертикально расположенные.

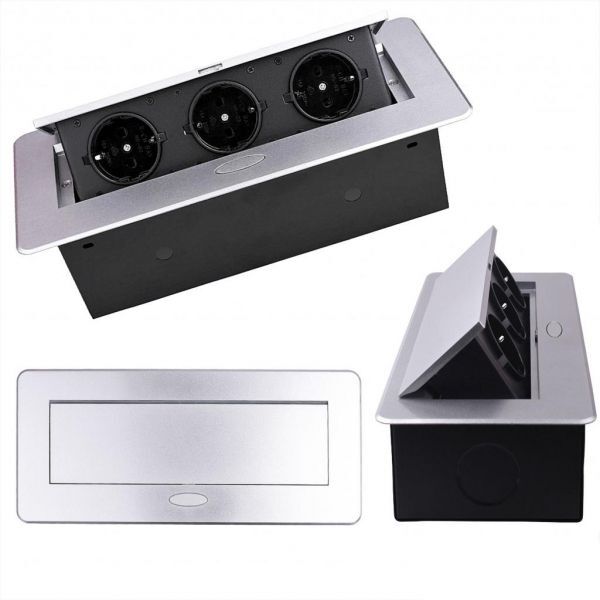

Горизонтальные блоки могут иметь один силовой разъем, а также 2, 3, 4 и более. Все зависит от конкретной рассматриваемой модели.

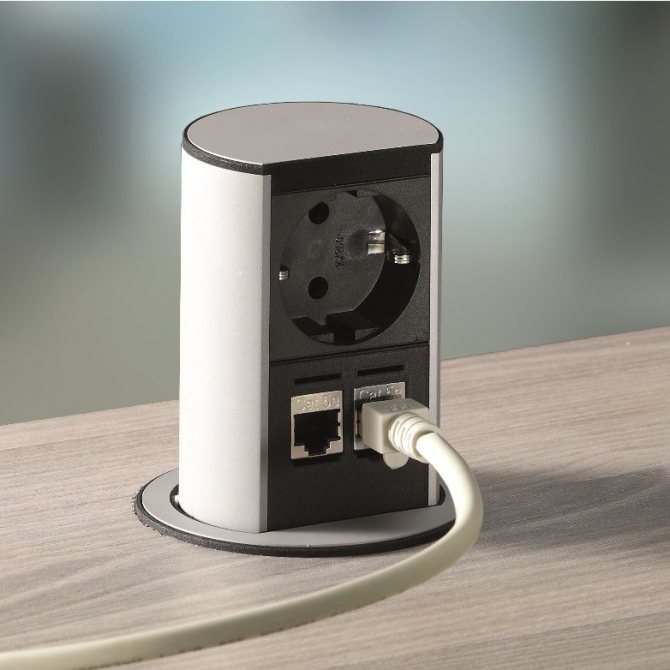

Также помимо стандартных вилок, в них может быть предусмотрено подключение USB, HDMI, интернета.
Невысокие модели с разъемами различных типов хорошо подойдут для установки в зоне отдыха, если в доме проживает семья из 2-х человек
Вертикальные модели отличаются друг от друга высотой и функциональными возможностями. Среди этого вида розеточных блоков встречаются невысокие вариации, все разъемы в которых располагаются вдоль окружности прибора.
Часто можно встретить модели с 2, 3, 5 и более разъемами, располагающимися друг за другом в высоту. В эти розеточные блоки можно подключать не только кухонную технику, но и ноутбук, зарядное устройство для любого типа мобильного телефона, нестандартные вилки приборов.
Выдвижные розетки с входами, расположенными по кругу, довольно компактные. Они позволяют подключать несколько потребителей электричества с различными разъемами одновременно
По своим конструкционным особенностям встроенные в поверхность мебели розетки подразделяются на:
- выдвижные;
- поворотные.
Выдвижные блоки, в зависимости от конкретной модели, могут поворачиваться вокруг своей оси на 180, 360 градусов. Некоторые производители предлагают розетки с подсветкой, что способно задать особую атмосферу помещению.
Выдвижные вертикальные модели, имеющие достаточно большую высоту над уровнем столешницы, нужно аккуратно эксплуатировать, бережно вынимая вилку
Поворотные встраиваемые розетки считаются более надежными в эксплуатации. Основным их недостатком являются сложности в использовании приборов с боковым типом вилки.
Поворотные выдвижные модели более устойчивы по сравнению с вертикальными. Это обусловлено их небольшой высотой над уровнем стола
Встроенные блоки розеток можно разместить в следующих местах:
- в навесном шкафу;
- в столешнице/столе;
- в желобе между столешницей и стеной.
Встраиваемые конструкции розеточных блоков можно назвать универсальными, ведь одна и та же модель может быть установлена как в навесной шкафчик, так и в столешницу.
Принципиального отличия в месте установки для таких моделей нет.
Расположение выдвижной розетки в навесном шкафу весьма удобно. Главное, предусмотреть свободное место для ее установки
Одной из важнейших характеристик любого типа розеток является ее степень защиты. Выдвижные модели для кухни следует брать со значением IP44. Ведь в этом помещении повышенный уровень влажности, угроза попадания мелких частиц жира и пыли.
Особенности устройства выдвижных конструкций
Выдвижные розетки по своему удобству и необходимости можно сравнить со . Они не просто позволяют экономить пространство, но и упрощают жизнь. Ведь нет надобности прокладывать отдельную линию, чтобы установить недостающее количество стационарных точек подключения к электросети.
Розетки, расположенные в желобе между стеной и столешницей, надежно защищены крышкой от попадания влаги и жира в процессе эксплуатации
Розетки, встраиваемые в столешницу, шкаф или другую поверхность, представляют собой блок разъемов, расположенных определенным образом.
Их размер и внешний вид продиктован задумкой дизайнера, проектирующего конкретную модель для фирмы производителя.
Чаще всего разъемы имеют заземление. Блок оснащен кабелем длиной от 1 до 3-х метров и вилкой для подключения в сеть.
Вилка выдвижного блока может быть стационарной или разборной. Если со стационарным вариантом все понятно – включил в сеть и прибор готов к использованию, то разборная вилка пригодится в случае, когда требуется нарастить длину кабеля.

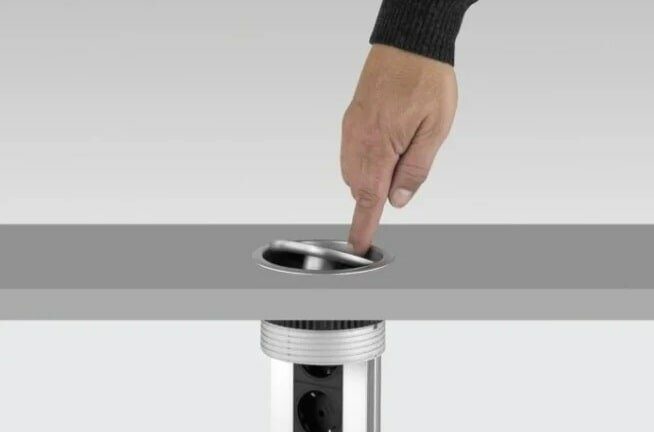

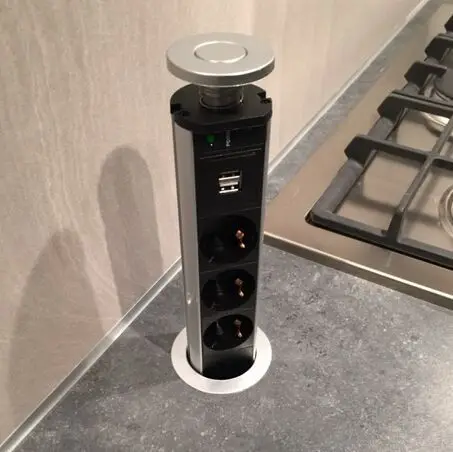

Принцип работы выдвижного вертикального блока довольно прост. Эта конструкция в нерабочем состоянии полностью скрыта в укромном месте – под столешницей/в навесном шкафу.

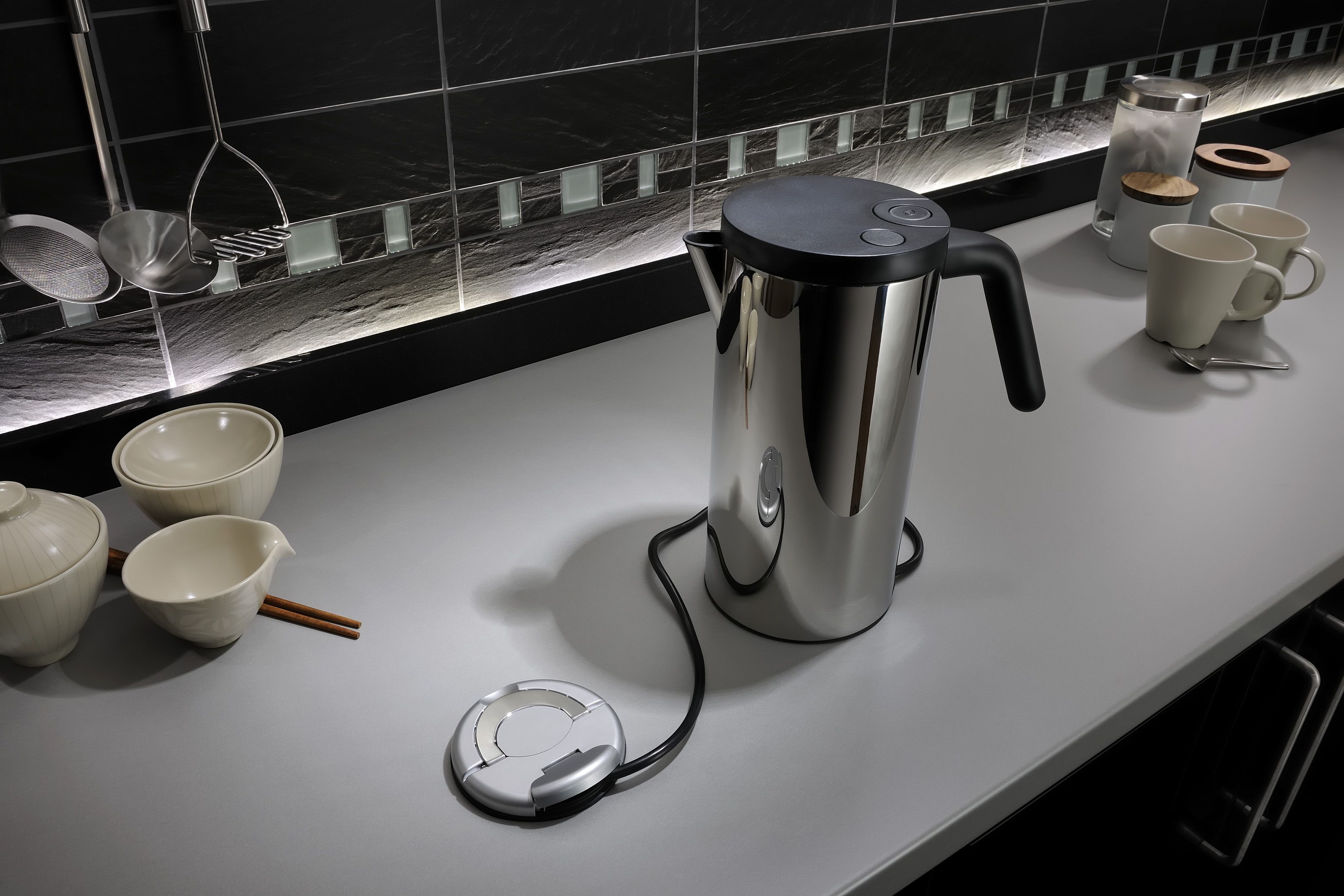

Если требуется подключить кофемолку или другой бытовой прибор, то надо нажать на верхнюю защитную крышку выдвижной розетки. Она приоткроется на пару сантиметров. Далее следует просто вытянуть весь блок вверх, пока он не зафиксируется.
Специфика эксплуатации выдвижной розетки схематично изображена в следующей подборке:
Галерея изображений
Фото из
Розеточный блок в задвинутом в стол положении
Извлечение блока розеток из полости стола
Установка блока в удобной для работы позиции
Использование выдвижного блока в задвинутом положении
Фиксация происходит с помощью специальной кнопки, установленной производителем в нижней части блока.
Можно включать бытовую технику, не отвлекаясь на поиски удлинителя или свободной розетки на рабочем фартуке.
Когда потребность в дополнительном силовом разъеме отпадает, достаточно отжать механизм, фиксирующий выдвижной блок, и, слегка надавив на верхнюю крышку, спрятать всю конструкцию на ее постоянное место.

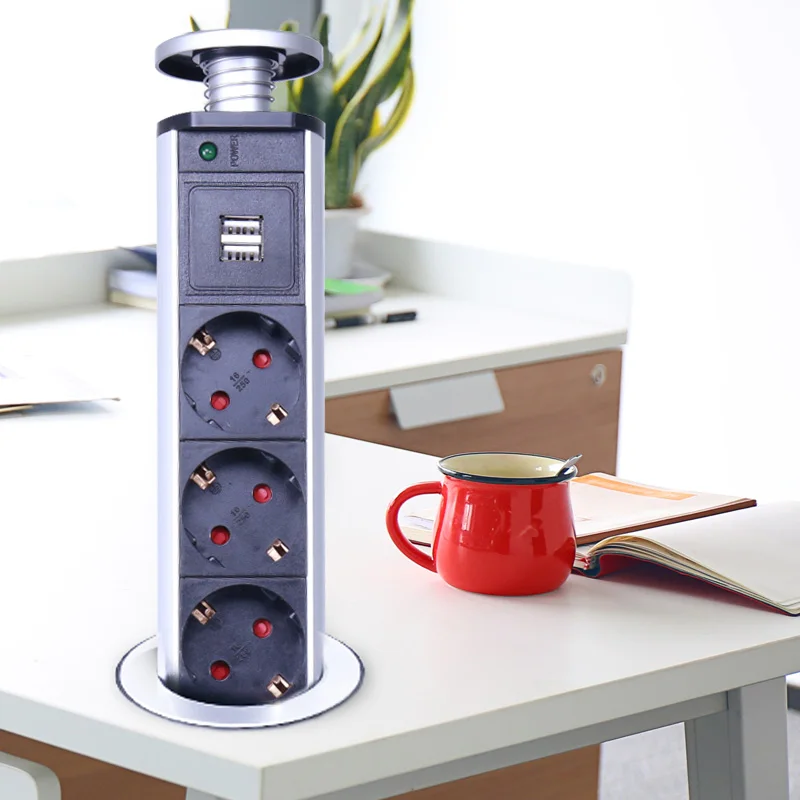

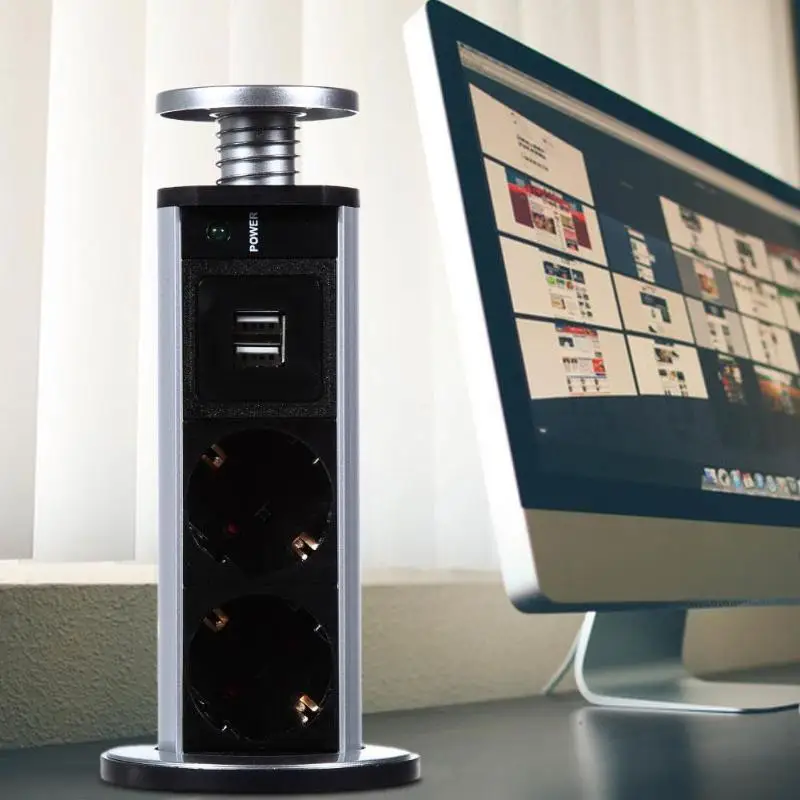

Вертикальные модели могут оснащаться светодиодной подсветкой, дополнительными входами для аудио/видео аппаратуры и другого рода разъемами. Также в зависимости от индивидуальных особенностей есть блоки, которые можно спрятать в столешницу вместе со включенными в них вилками бытовых приборов.
Розетка, встроенная в столешницу, под названием twist приводится в рабочее состояние вращением крышки. Во время вращения открываются разъемы для подключения вилки прибора
Поворотный выдвижной блок розеток в нерабочем состоянии спрятан в столешнице. Когда нужно использовать один из его разъемов для включения в сеть электроприбора, достаточно нажать на специальную кнопку сверху.

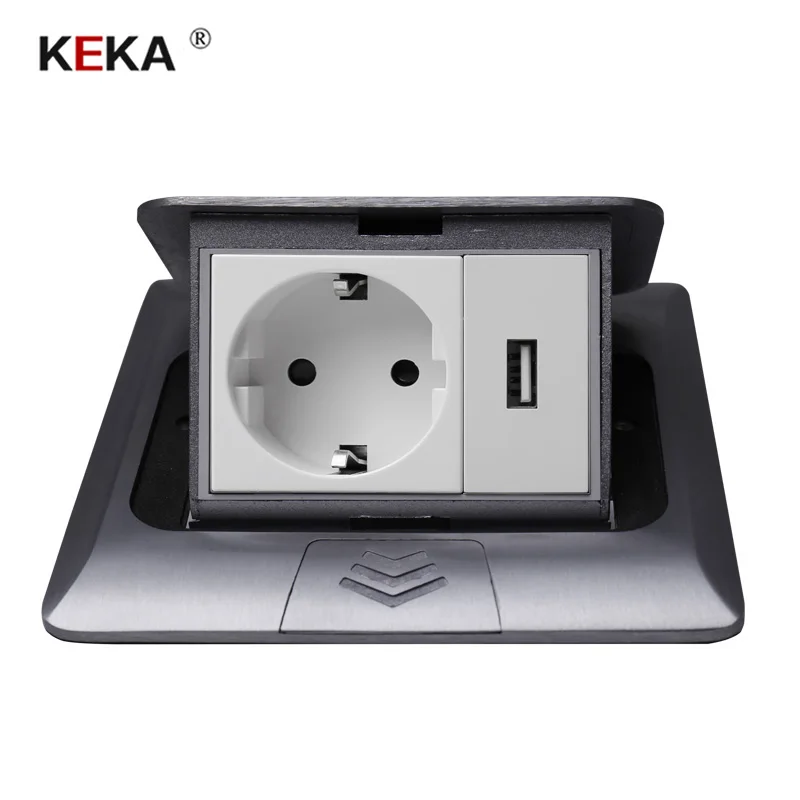

Некоторые модели имеют механизм, срабатывающий при нажатии на крышку. При таком срабатывании из столешницы выезжает блок, поворачивающий силовые разъемы в удобное для использования положение.
Угол поворота зависит от характеристик модели – около 180 градусов. Конкретное значение обязательно указывается в инструкции производителя.
Запланировав заранее установку выдвижных розеток, можно акцентировать внимание на этом при изготовлении столешницы. Тогда специалисты сделают специальное отверстие и крышку под нее
Прячется поворотный блок розеток нажатием на соответствующий механизм сверху. Его подключение к электросети осуществляется с помощью кабеля, расположенного в нижней части. В некоторых моделях не предусмотрено наличие кабеля в комплекте. Предстоит купить подходящий провод самостоятельно, учитывая технические характеристики блока.
Особенности выбора и установки выдвижных розеток
Внезапно возникшую потребность в дополнительных точках для подключения электроприборов способна удовлетворить выдвижная розетка.
Ее установка не отличается особой сложностью. Важно выбрать модель, которая сможет выполнить все требования, предъявляемые к ней. Тогда сам процесс эксплуатации принесет лишь положительные эмоции.
Поворотная встраиваемая розетка все чаще используется для создания дополнительных точек подключения к сети
Информация для совершения грамотной покупки
Рынок розеток изобилует соблазнительными вариантами от самых именитых производителей. Чтобы среди массы предложений отобрать подходящую модель, соответствующую своим представлениям о соотношении качества и цены, надо четко формулировать требования.
Во-первых, предстоит решить, сколько понадобится силовых разъемов и дополнительных входов для аудио/видео техники, USB-кабелей и прочего. В соответствии с этими требованиями можно подбирать подходящий вариант. Возможно, придется приобрести 2 или 3 встраиваемых конструкции.
Во-вторых, нельзя забывать о мощности. Каждая модель рассчитана на максимально допустимую нагрузку, которую она способна выдержать.
Эти сведения нужны также чтобы понять, нужен для подключения. Поэтому суммарная мощность электроприборов, которые планируется подключить, не должна превышать это значение.
Чтобы узнать, какую нагрузку способна выдержать приглянувшаяся модель розеточного блока, достаточно ознакомиться с его техническими характеристиками, приведенными производителем в инструкции.
Розеточные блоки, которые можно утопить в столешнице при включенном приборе, позволяют защитить устройство от попадания брызг и капелек жира
В-третьих, имеет значение фирма производитель. На рынке представлена продукция компаний: немецкой Evoline, итальянской Simon Connect, российской Экопласт, французской Schneider Electric, швейцарской Kondator, польской GTV. Выдвижные розетки выполнены из высококачественных материалов.
Производители, поставляющие свою продукцию на рынок не один год, полностью отвечают за ее качество. Но есть и более дешевые аналоги, производимые китайскими фирмами – Desc Socket и Displace.
Эти розеточные блоки визуально напоминают свои оригинальные прототипы, но на этом сходство заканчивается.
Выдвижные розетки китайских фирм выполнены из более дешевых материалов, поэтому уже через 4-6 месяцев они начинают приходить в негодность. Сначала блок начинает жить своей жизнью, не реагируя на потребности пользователя. Он самопроизвольно открывается и закрывается, а спустя некоторое время перестает работать.
В-четвертых, нужно подбирать вариант, соответствующий цветовой гамме помещения. Производители этому вопросу уделяют особое внимание, предлагая различные цветовые решения одной и той же модели – металл, золото, бронза, черный, белый и другие.
Вне зависимости от уровня защиты конкретной модели, размещать блок следует подальше от воды, ведь они не обладают водонепроницаемыми свойствами
В-пятых, подобрав оптимальную модель, следует внимательно ее осмотреть на наличие внешних повреждений и дефектов. Также нужно проверить комплектацию и работоспособность покупаемого устройства.
В-шестых, надо обратить внимание на степень защиты, указанную производителем в инструкции. Хорошо, когда это значение составляет IP44, если предстоит установка на кухне. Для комнаты или офиса достаточно показателя IP20.
Подбор места расположения устройства
На этапе подсчета нужного количества входов для подключения к электросети надо решить, где именно будут располагаться розеточные блоки. Здесь важно, чтобы место было удобным и легко доступным.
Пользоваться выдвижной конструкцией в первую очередь должно быть удобно хозяйке кухонного помещения
Если встраиваемым розеткам предстоит установка в офисный стол, находящийся в комнате для переговоров/совещаний, то нужно учесть и предугадать потребности бизнес-партнеров и сотрудников. Ведь в процессе совместной работы возникает необходимость в дополнительном питании для ноутбуков, планшетов и других мобильных устройств.
Количество разъемов для подключения должно быть соизмеримо с количеством сотрудников, принимающих участие в обсуждении бизнес процессов.
Для размещения в доме розеточных блоков, встраиваемых в столешницу/шкаф, также актуально правило удобства и доступности. При этом нельзя забывать о безопасности. Если выдвижная розетка будет устанавливаться , то надо правильно подобрать место ее расположения.
Категорически нельзя устанавливать выдвижные блоки в таких местах:
- над/под плитой;
- над/под мойкой;
- рядом с плитой/мойкой.
Эти требования продиктованы правилами безопасности. Ведь попадание воды может привести к короткому замыканию. Следует выдержать расстояние в 60 см от воды и огня.
Если встроенная в столешницу розетка находится совсем близко от мойки, она может в любой момент прийти в негодность. В процессе мытья посуды не исключено проливание воды на близлежащую столешницу. А защитная крышка выдвижной розетки не является герметичной и не сможет защитить от проникновения воды в механизм.
Расположив дополнительные электроточки подальше от плиты, можно не волноваться, что корпус встраиваемого блока расплавится
Оптимальные места для размещения встроенных блоков – рабочая зона столешницы, активно используемая хозяйкой для приготовления блюд, а также зона приема пищи и отдыха всех членов семейства.
Если в рабочей зоне целесообразнее расположить блок из 3-5 силовых разъемов, то в зоне отдыха нужнее будет блок комбинированных разъемов. Тогда все члены семьи смогут, при необходимости, подключать свои мобильные устройства.
Самостоятельная установка встраиваемых конструкций
Выдвижные розетки можно установить самостоятельно. Для этого понадобится минимальный набор инструментов – ведь долбить стены и прокладывать отдельную силовую линию не придется.
Галерея изображений
Фото из
Встраиваемый розеточный узел можно просто купить в магазине или выписать понравившееся устройство
Перед установкой следует разобраться с комплектацией, в которую входит непосредственно сама парная розетка, крепеж и монтажная пластина, которая фиксируется с тыльной стороны столешницы
Измеряем реальные размеры поворотной розетки, которые в бюджетных моделях не всегда совпадают с указанными в паспорте
Перед установкой внимательно изучаем устройство спаренной поворотной розетки с оборотной стороны
Тщательно продумываем и подбираем место для установки блока выдвижных розеток, т.
к. для установки нужно будет вырезать отверстие в столе. Исправить ошибки потом будет невозможно
Размечаем место и размеры отверстия, в которое будет погружена нижняя часть устройства, скрытая под столом. Вырезаем блоком отверстие согласно разметке
Сверху устройство прижимается винами, снизу, под столешницей — монтажной пластиной, по периметру отверстия устанавливается уплотнитель из ПВХ
После установки и подключения блока, проверяем его действие на практике. В закрытом положении над столом выступает только верхняя панель устройства
Шаг 1: Приобретение поворотного блока
Шаг 2: Комплектация блока на две силовые точки
Шаг 3: Измерение реальных размеров
Шаг 4: Изучение с внутренней стороны
Шаг 5: Выбор оптимального положения для розеточной пары
Шаг 6: Формирование отверстия для установки
Шаг 7: Установка спаренной поворотной розетки в стол
Шаг 8: Тестирование установленной выдвижной розетки
Основная сложность в установке заключается в том, чтобы прорезать отверстие в столешнице.
В зависимости от ее материала, эта операция может потребовать использования дополнительных инструментов или привлечения специалистов.
Так, если покрытие выполнено из искусственного камня, стекла или другого сложного материала, то без специальных навыков не обойтись.
В прорезанном отверстии столешницы размещается выдвижная конструкция и надежно фиксируется крепежами
Если вопрос о том, как самостоятельно установить розетки в стеклянную столешницу, встал перед заказом кухонного гарнитура, то отверстия под них лучше заказать у фирмы изготовителя мебели. Не имея опыта работы с таким материалом, можно испортить дорогостоящую поверхность.
В случае, когда проделать отверстие не составит особого труда, можно смело приступать к установке выдвижного блока. Для этого надо разметить место монтажа, руководствуясь реальными габаритами, указанными в инструкции. У каждой модели они будут свои.
Окончив разметку, предстоит аккуратно вырезать отверстие. Затем, используя имеющийся в комплекте крепеж, идущие в комплекте, плотно зафиксировать розетки.
В случае установки выдвижного блока с кабелем и вилкой, останется включить его в обычную розетку. Длина кабеля позволяет достать даже до весьма удаленной электроточки за шкафчиком.
В зависимости от модели и производителя выдвижных розеточных блоков, будут отличаться их габариты и схемы установки. Информация об этих данных приводится в инструкции
Если такой розетки нет, то встраиваемую конструкцию можно подключать напрямую к питающему проводу, поочередно соединяя соответствующие провода. Здесь важно обесточить линию, с которой предстоит работать. Иначе можно получить удар тока.
В случае, когда приобретенная модель не имеет кабеля с вилкой, предстоит выполнить соединение посадочных мест, используя отрезки провода длиной 15-20 см. Затем подсоединить питающий кабель, заведя его в отверстие корпуса коробки. Концы проводов нужно зачистить, освободив от изоляции, и присоединить в механизм розетки соответственно маркировке.
Окончив работы с проводами, можно включать питание линии и проверять работоспособность установленной выдвижной розетки.
Информацию о правилах установки и последовательности монтажа стационарного блока розеток вы найдете в одной из нашего сайта.
Выводы и полезное видео по теме
Видео #1. Ролик о горизонтальном встраиваемом в столешницу блоке розеток польского производителя:
Видео #2. Обзор использования вертикальной розетки, встраиваемой в столешницу/шкаф:
Видео #3. Наглядный ролик о работе вертикальной выдвижной розетки, встроенной в столешницу:
Отдав предпочтение блокам электрических разъемов, встраиваемых в столешницу, важно подобрать оптимальную модель. Ее монтаж можно совершить собственными силами, следуя инструкции по установке. Такая конструкция придаст изюминку современному интерьеру и позволит существенно сэкономить полезное пространство в комнате.
Хотите рассказать о том, как собственными руками устанавливали выдвижную розетку, или о том, как пользуетесь удобным устройством много лет? Возникли вопросы или нашли в тексте спорные моменты? Комментируйте, пожалуйста, в расположенном ниже блоке.
Электрическая вилка и розетка с выдвижными контактами
Изобретение относится к электрическим вилкам и розеткам и имеет своей целью создание самоблокирующихся электрических вилок и розеток с выдвижными контактными элементами. Изобретение применимо к вилкам и розеткам многих видов, включая вилки и розетки для бытового использования, и особенно применимо к соединителям, имеющим множество контактных элементов, приспособленных для зацепления или с соответствующими элементами, установленными в общем пресс-форме, чтобы установить количество отдельных контуров.
Основная характеристика вилок в соответствии с настоящим изобретением заключается в том, что контактные элементы, такие как, например, контактные штифты или трубчатые гнезда, обычно размещаются в убранных положениях в отливке или корпусе и, таким образом, защищены от повреждений и не могут быть изменены, а при соединении вилки и розетки все контактные элементы одного ряда, т.
е. т. е. либо штырьки вилки, либо элементы гнезда сначала выдвигаются так, чтобы они входили или зацеплялись с соответствующими соединительными элементами, дальнейшее вдавливание вилки в гнездо или наоборот, фиксация вилки в розетке с помощью вилки и розетки контактные элементы в подключенном положении. Один из удобных способов выполнения этого блокирующего действия описан в моей предыдущей заявке Сер. № 487761, подана 20 мая 19 г.43, в настоящее время патент 2,423,250, выданный 22 мая 1947 г., где зажимной стержень зацепляется и фиксируется на гнездовом элементе. Этот зажимной стержень сам может быть одним из контактных элементов вилки, или несколько небольших зажимных стержней могут использоваться в качестве контактных элементы или, альтернативно, все контактные элементы могут состоять из таких зажимных стержней.
Таким образом, можно сказать, что изобретение в целом состоит из электрического соединителя вилки и розетки, в котором контактные элементы вилки или розетки, когда вилка отсоединена от розетки, удерживаются во втянутом положении внутри корпуса до тех пор, пока вилка и розетка не будут прилагаются друг к другу, после чего контактные элементы вилки или розетки за счет втыкания входят в зацепление с соответствующими контактными элементами гнезда или вилки, при этом окончательное движение устанавливает соединение вилки и розетки, обеспечивая надежную фиксацию или фиксацию вилки в розетка со всеми контактными элементами, включенными в цепь, устанавливающую связь.
Характеристики использования штепсельного соединителя в соответствии с данным изобретением заключаются в том, что никакие токоведущие части не остаются и не могут подвергаться воздействию, когда соединитель отсоединен, вставлен, заблокирован или отделен.
Для того, чтобы изобретение могло быть более ясно понято и реализовано на практике, делается ссылка на прилагаемые чертежи, на которых проиллюстрирован пример штепсельного соединителя в соответствии с изобретением.
На этих чертежах Рис. 1 представляет собой вид сбоку вилки и розетки в зацепленном или соединенном состоянии; фиг.2 — продольный разрез заглушки; фиг.3 — продольный вид розетки; Фигура 4 представляет собой вид розетки в плане; и Фигура 5 представляет собой продольный разрез, показывающий вилку и розетку в соединенном положении.
Ссылаясь на эти чертежи, цифра I обозначает внешний корпус заглушки, который снабжен на своем внешнем конце стопорным кольцом 2, которое входит в рифленый гребень 3, образованный в корпусе.
Внутри кожуха I предусмотрен скользящий диск 4 из изоляционного материала для крепления штифтов или штекерных контактных элементов 5. кольцо 7, сквозь отверстия которого проходят верхние концы или вывод Ва штифтов 5, служит для удержания штифтов на месте. В центре диска 4 зажимной стержень 8, который может быть токопроводом или заземляющим штырем, закреплен на изоляционном блоке 9.выполнен за одно целое с диском 4. Цифра 10 указывает на кожух троса, в котором закреплен конец троса II. Кабель II содержит отдельные электрические проводники I а , каждый из которых соединен, например, пайкой с клеммой 5а соответствующего штыря 5. Внутри увеличенного внутреннего конца I 0а оболочки 10 кабеля может быть установлена гидроизоляционная прокладка 12. предусмотрены так, чтобы предотвратить попадание влаги на провода и клеммы. Внешний конец кожуха I закрыт изолирующим диском 12а, снабженным отверстиями 13, через которые могут проходить штифты 5, при этом передние концы штифтов входят в эти отверстия, когда штифты 5 находятся в убранном положении.
Пружина 14 сжатия окружает несколько или каждый из штифтов 5, и эти пружины обычно действуют между закрывающим диском 12а и диском 4, удерживая диск 4 и, следовательно, все штифты 5 во втянутом положении. В центре вилки предусмотрено устройство для фиксации вилки в розетке.
Это устройство работает на тех же принципах, которые раскрыты в моей предыдущей заявке, о которой упоминалось ранее. В этом примере он состоит из клиновидной шпильки 15, расположенной в нижней части кожуха 16 и удерживаемой на месте кольцом 1I, на которое опирается пружина 18, причем эта пружина окружает прижимной стержень 8 и действует между кольцом IT и диск 4. Корпус 16 имеет буртик или гребень 16а, ограничивающий осевое перемещение корпуса вперед относительно диска 12а.
Гнездовая часть устройства, как показано на рисунке 3, состоит из соединенных между собой частей корпуса 19и 20, в котором установлен изолирующий блок 21, поддерживающий контактные элементы 22 розетки.
Гнездовые элементы 22 имеют фланцы в точке 23 и удерживаются на месте на блоке 21 с помощью наложенного стопорного блока 24, при этом составные детали 21-24 закрепляются в положении между верхним концом стопорной втулки 25 и плечом 26 части кожуха 19.
Другой внешний конец корпуса 25 опирается на фланцевую часть 27 держателя кабеля 28 гнезда, которая удерживается на месте пружинным стопорным кольцом 29.вставлен в паз 30, образованный в корпусной части 20. Отдельные жилы кабеля 31, разумеется, электрически соединены, например, пайкой, с клеммами 22а контактных элементов 22 гнезда.
По центру гнезда и свободно удерживаемая в выемке между блоками 21 и 24, плавающая втулка 32 предназначена для взаимодействия с зажимным стержнем 8. Устройство работает следующим образом: когда требуется выполнить соединение, вставляется корпус заглушки I. в часть корпуса розетки 19и регулируется таким образом, чтобы выемка 1а на внешней стороне корпуса 1 совпадала с выступом 19а части корпуса 19. Это позиционирует штифты 5 на одной линии с контактными элементами 22 гнезда. Теперь к корпусу 10 штепсельного кабеля прикладывается давление, который толкает диск 7 и его крепления, включая штифты 5 и прижимной стержень 8, вместе с корпусом 16 вперед и штифты 5 входят в гнездовые элементы 22 и цепи устанавливаются.
Когда буртик или гребень 16а корпуса 16 упирается в диск 12а, дальнейшее движение вперед корпуса и вместе с ним расклинивающей шпильки 15 прекращается при продолжении движения вперед прижимной тяги 8 и прижатия зажимной головки 8а прижимной тяги 8 вперед выходит за кончик расклинивающей шпильки 15 и входит в отверстие 32а плавающей втулки 32 и проходит через него. В этом относительном положении зажимной головки 8а и клиновидного штифта 15 дальнейшее давление будет способствовать небольшому смещению плавающей втулки 32 в сторону, что позволит клиновидному штифту 15 войти в отверстие 32а, при этом величина такого бокового перемещения будет далее обозначаться как « расстояние перемещения». Как только давление на кожух 10 троса будет снято, пружина 18, окружающая зажимной стержень 8, втянет зажимной стержень. Благодаря наличию в отверстии 32а клиновидной шпильки 15 втягивание возможно только до тех пор, пока зажимная головка 8а не упрется в край отверстия 32а, через который она не может пройти.
Таким образом, вилка и розетка фиксируются в соединенном положении, показанном на фиг. 5, при этом гребень 16а корпуса 16 опирается на верхнюю часть запорного диска вилки 12а.
Как упоминалось ранее, зажимной стержень 8 может использоваться как проводник тока или может использоваться исключительно как средство для фиксации вилки и розетки вместе. При использовании для передачи тока ее верхний конец будет снабжен клеммой, обозначенной позицией 8b, а плавающая втулка 32 может быть выполнена из проводящего материала и снабжена удлинителем 32b, к которому можно припаять проводник или иным образом электрически соединить его.
Для вытягивания вилки из розетки к корпусу I (который при использовании соединителя не подвергается натяжению кабеля) прикладывается усилие Т6, в результате чего стопорный клин 15 выдвигается из плавающей втулки 32, который затем смещается вбок настолько, чтобы позволить зажимной головке 8а зажимного стержня 8 пройти через отверстие 32а во втулке 32.
Из вышеприведенного описания действия разблокировки будет очевидно, что разблокировка происходит очень внезапно, а именно, когда усилие, прилагаемое к корпусу I, отодвинуло клиновидную шпильку 15 настолько, чтобы зажимной стержень 8r мог войти в отверстие 32а . Разблокировка зажимного механизма представляет собой подпружиненный щелчок, за которым немедленно следует подпружиненное отведение всех контактных элементов штекера. Таким образом, соединитель в соответствии с данным изобретением всегда будет внезапно размыкать свою цепь, тем самым предотвращая возникновение дуги и т.п.
I пункт: 1. Электрическая вилка и розетка, содержащая контактные элементы вилки и розетки и корпуса для них, при этом элемент вилки выдвигается относительно своего корпуса и удерживается во втянутом положении, когда элементы не зацеплены, при этом указанные элементы находятся в таком положении. устроены и сконструированы таким образом, что при их наложении друг на друга штепсельный элемент выступает из своего корпуса в цепь, устанавливая зацепление с гнездовым элементом, и фиксирующие средства, расположенные внутри и отделенные от корпуса штепсельной вилки, для фиксации вилки в розетке, когда элементы находятся в цепи, обеспечивающей зацепление, при этом указанные фиксирующие средства содержат зажимной стержень с зажимной головкой, клиновидный штифт, находящийся в зацеплении с возможностью скольжения с зажимным стержнем, податливое средство, стремящееся прижать клиновидный штифт к зажимной головке, и взаимодействующую гнездовую пластину с открытие, по существу, поперечного сечения соединения рабочих частей зажимного стержня и клиновидного штифта.
2. Электрическая вилка и розетка, содержащая контактные элементы вилки и розетки и их корпуса, при этом штепсельный элемент выдвигается относительно своего корпуса и удерживается во втянутом положении, когда элементы не зацеплены, причем указанные элементы расположены и выполнены таким образом. что, когда они приложены друг к другу, штепсельный элемент выступает из своего корпуса в цепь, устанавливая зацепление с розеточным элементом, и фиксирующие средства, расположенные внутри и отделенные от корпуса вилки, для фиксации вилки в розетке, когда элементы находятся в цепи обеспечивающее зацепление, указанное запирающее средство содержит зажимной стержень с зажимной головкой, клиновидный штифт, находящийся в зацеплении с возможностью скольжения с зажимным стержнем, пружину, стремящуюся сместить клиновидный штифт к зажимной головке, и установленную сбоку с возможностью скольжения взаимодействующую гнездовую пластину с отверстием по существу от поперечного сечения соединения рабочих частей прижимного стержня и клиновой шпильки, sa id зажимной стержень, зажимная головка, клиновидный штифт и взаимодействующая пластина гнезда выполнены с возможностью вызывать относительное боковое перемещение между зажимной головкой и зажимной пластиной, по существу равное ширине поперечного сечения клиновидного штифта в направлении движения боковой пластины.
3. Электрическая вилка и розетка, содержащая контактные элементы вилки и розетки и их кожухи, при этом штепсельный элемент выдвигается относительно своего кожуха и удерживается во втянутом положении, когда элементы не зацеплены, причем указанные элементы расположены и сконструированы таким образом. что, когда они приложены друг к другу, штепсельный элемент выступает из своего корпуса в цепь, устанавливая зацепление с розеточным элементом, и фиксирующие средства, расположенные внутри и отделенные от корпуса вилки, для фиксации вилки в розетке, когда элементы находятся в цепи обеспечивающее зацепление, указанное фиксирующее средство содержит зажимной стержень с зажимной головкой, клиновидный штифт, находящийся в скользящем зацеплении с зажимным стержнем, податливое средство, стремящееся прижать клиновидный штифт к зажимной головке, взаимодействующую гнездовую пластину с отверстием, по существу, поперечное сечение соединения рабочих частей прижимного стержня и клиновой шпильки, а также защитного элемента в корпус вилки, при этом указанный защитный элемент имеет сквозные отверстия, через которые проходят контактный элемент вилки, прижимной стержень с зажимной головкой и клиновидный штифт, и этот экран скрывает контактный элемент вилки при втягивании в корпус вилки.
4. Вилка электрическая, содержащая контактный элемент вилки и корпус для него, зажимной стержень с зажимной головкой, клиновидный штифт, соединенный с возможностью скольжения с зажимным стержнем для совместного с ним движения, элемент, скользящий в корпусе вилки и поддерживающий зажим стержень и штекерный контактный элемент, элемент торцевой стенки, закрепленный на корпусе штекера и имеющий сквозные отверстия для прохода штекерного контактного элемента и прижимного стержня вместе с расклинивающим штифтом, податливое средство, стремящееся разъединить торцевой элемент и скользящую элемент для отвода штекерного контактного элемента относительно корпуса, а также смещения клинового штифта в сторону зажимной головки, благодаря чему при приложении давления к скользящему элементу против действия податливого средства штекерный контактный элемент и зажимной стержень соединяются вместе с клиновидным штифтом выступают из элемента торцевой стенки, и ограничительные средства для остановки движения вперед клиновидного штифта после заданное расстояние его перемещения.
5. Электрическая вилка и розетка, содержащая контактные элементы вилки и розетки и кожухи для них, при этом штекерный контактный элемент может выдвигаться относительно его кожуха и удерживать во втянутом положении, когда элементы не зацеплены и находятся в выступающем положении. положение, когда контактные элементы приложены друг к другу, и средства, расположенные внутри корпуса вилки и отделенные от него, для втягивания и выдвижения контактного элемента вилки и для блокировки указанного элемента в розетке, указанные средства включают в себя зажимной стержень с зажимной головкой , клиновидный штифт, соединенный с возможностью скольжения с прижимным стержнем для совместного с ним движения, элемент, скользящий в корпусе вилки и поддерживающий прижимной стержень и контактный элемент вилки, элемент торцевой стенки, закрепленный на корпусе вилки и имеющий отверстия для прохода штекерный контактный элемент и прижимной стержень вместе с расклинивающим штифтом, податливым средством между скользящим элементом и элемент торцевой стенки, стремящийся разделить элемент торцевой стенки и скользящий элемент для отвода штекерного контактного элемента относительно его корпуса и смещения клиновидного штифта к -. блокируют прижимную головку, при этом при приложении давления к скользящему элементу против действия податливых средств штекерный контактный элемент и прижимной стержень вместе с клиновым штифтом выступают из элемента торцевой стенки; перемещение клиновидного штифта после заданного расстояния его перемещения, и взаимодействующая гнездовая пластина, имеющая сквозные отверстия для приема штекерного контактного элемента, зажимного стержня с зажимной головкой и клиновидного штифта, отверстие для приема S-образного зажимного стержня с зажимная головка и клиновидный штифт, по существу равные поперечному сечению соединения зажимного стержня и клиновидного штифта, причем указанный клиновой штифт при наложении элементов друг на друга предотвращает выдвижение зажимной головки через соответствующее отверстие гнездовой пластины, когда сжатые податливые средства высвобождаются, тем самым фиксируя вилку и розетку вместе.
6. Электрическая вилка и розетка, содержащая контактные элементы вилки и розетки и кожухи для них, при этом штепсельный контактный элемент выдвигается относительно его кожуха и удерживает во втянутом положении, когда элементы не зацеплены и находятся в выступающем положении. положение, когда контактные элементы приложены друг к другу, и средства, расположенные внутри корпуса вилки и отделенные от него, для втягивания и выдвижения контактного элемента вилки и для блокировки указанного элемента в розетке, указанные средства включают в себя зажимной стержень, элемент, подвижный в корпусе вилки и поддерживающий прижимной стержень и контактный элемент вилки, элемент торцевой стенки, прикрепленный к корпусу вилки, клиновидный штифт, средства для поддержки указанного клиновидного штифта с возможностью скольжения относительно зажимного стержня, указанный стеновой элемент имеет сквозные отверстия для проход заглушки и зажимного стержня и для установки с возможностью скольжения упомянутых опорных средств, податливых средств между торцевой стенкой me: ib er и скользящий элемент, стремящийся разъединить упомянутые элементы для отвода штепсельного контактного элемента относительно его корпуса и смещения клиновидного штифта в сторону зажимной головки, в результате чего при приложении давления к скользящему элементу против действия податливого средства, контактный элемент штекера и прижимной стержень вместе с клиновидным штифтом выступают из элемента торцевой стенки, ограничительные средства на указанных опорных средствах расположены так, чтобы входить в зацепление с соответствующим упором внутри корпуса штекера для остановки перемещения вперед клинового штифта после прохождения заданного расстояния. в то время как штекерный контактный элемент и зажимной стержень продолжают свое движение вперед в ответ на продолжающееся сжатие податливого средства, и взаимодействующая гнездовая пластина, имеющая сквозные отверстия для приема штекерного контактного элемента, зажимного стержня с зажимной головкой и клиновидная шпилька, отверстие для приема зажимного стержня с прижимной головкой и клиновидная шпилька должны быть в основном поперечного сечения соединения прижимного стержня и клиновидной шпильки, указанная клиновидная шпилька при наложении элементов друг на друга предотвращает выдвижение зажимной головки через соответствующее отверстие в пластине при освобождении сжатых податливых средств , тем самым зафиксировав вилку и розетку вместе.
6 7. Электрическая вилка и розетка, содержащая контактные элементы вилки и розетки и их кожухи, при этом штепсельный контактный элемент выдвигается относительно его кожуха и удерживает во втянутом положении, когда элементы не зацеплены и находятся в выступающее положение, когда контактные элементы приложены друг к другу, и средства, расположенные внутри корпуса вилки и отделенные от него, для втягивания и выдвижения контактного элемента вилки и для блокировки указанного элемента в розетке, указанные средства включают в себя зажимной стержень, элемент скользящий в корпусе вилки и поддерживающий зажимной стержень и контактный элемент вилки, элемент торцевой стенки, прикрепленный к корпусу вилки, клиновидный штифт, втулочный элемент, окружающий зажимной стержень и поддерживающий указанный клиновой штифт с возможностью скольжения относительно зажимного стержня, стеновой элемент, имеющий сквозные отверстия для прохода штекерного контактного элемента и для установки с возможностью скольжения гильзового элемента с зажимом стержень и клиновидный штифт в нем, пружинное средство между элементом торцевой стенки и скользящим элементом, стремящееся разъединить указанные элементы для отвода штекерного контактного элемента относительно его корпуса и смещения клиновидного штифта к зажимной головке, в результате чего при приложении давления на элемент скольжения против действия пружинных средств, штекерный контактный элемент и зажимной стержень выступают из элемента торцевой стенки, при этом указанный элемент втулки расположен для зацепления с элементом скольжения после его заданного смещения вперед и для перемещаться вперед вместе с клиновидным штифтом, выступ на элементе втулки, расположенный так, чтобы упираться в элемент торцевой стенки после заданного расстояния перемещения элемента втулки для остановки его дальнейшего перемещения, а также клиновидного элемента, в то время как штекерный контактный элемент и зажимной стержень продолжает свое движение вперед в ответ на продолжающееся смещение вперед скользящего элемента, а боковое взаимодействующая пластина с возможностью скольжения, имеющая сквозные отверстия для приема штекерного контактного элемента, прижимного стержня с прижимной головкой и клиновидной цапфой, при этом отверстие для приема прижимного стержня с прижимной головкой и клиновидной цапфой находится по существу в поперечном сечении — сечение рабочих частей зажимного стержня и расклинивающего штифта, при этом указанный зажимной стержень, зажимная головка и расклинивающий штифт и взаимодействующая пластина гнезда расположены так, чтобы вызывать относительное поперечное перемещение между зажимной головкой и гнездом, по существу, равное ширине поперечного сечения расклинивающая шпилька в di9противодействие движению боковой пластины, указанной клиновидной шпильки, при наложении элементов друг на друга, препятствуя выдвижению зажимной головки через соответствующее отверстие пластины гнезда при освобождении сжатых пружинных средств, тем самым фиксируя штепсельную розетку и элементы вместе .
8. Электрическая вилка и розетка по п.7, в которой указанные пружинные средства и указанный выступ втулочного элемента сконструированы и расположены так, чтобы обеспечить подъем втулочного элемента вместе с клиновидным штифтом в ответ на подъем корпуса вилки с закрепленным на нем элементом торцевой стенки для извлечения клиновидной шпильки из ее защелкивающегося положения, тем самым освобождая защелкивающееся соединение между элементами вилки и гнезда.
ГЕНРИ ДЖОН МОДРИ.
ЦИТИРОВАННЫЕ ССЫЛКИ 25 Следующие ссылки являются записью в файле этого патента: ПАТЕНТЫ СОЕДИНЕННЫХ ШТАТОВ Номер ‘ Имя Дата 30 949,123 Клейн —-_—— . 15 февраля 1910 г. 1 101 939 Кнауфф ———-_ 30 июня 1914 г. 1 736 887 Причетт __- —-_ 26 ноября 1929 г. 1 970 587 Вернер ——— _ 21 авг. 1934 2 147 915 Morris ——- — 21 февраля 1939 г. 2 280 403 Finkle — ——__ 21 апреля 1942 г. ИНОСТРАННЫЕ ПАТЕНТЫ Номер Страна Дата 179 292 Великобритания ——-. 2, 19 мая22 40 571 528 Германия ——— 2 марта 1933 г.
Наша среда
Откройте для себя наш ассортимент
Инфини
Этот продукт с двумя розетками с отделкой из матового черного или матового хрома может незаметно вписаться в вашу мебель. Его можно установить горизонтально или вертикально на столешницу толщиной от 5 до 40 мм. Infini доступен с двумя розетками 16 А или одной розеткой 16 А с один USB-A и один USB-C для подключения всех ваших устройств. Кабель питания длиной 1,5 м можно легко заменить, чтобы адаптировать длину к вашему проекту.
Этот продукт с одной розеткой на 16 А и одним USB-A доступен в матовом черном цвете или матовом хроме. Его можно установить горизонтально или вертикально в столешницу от 5 до 45 мм и зафиксировать, затянув гайку. Кабель питания длиной 1,5 м можно легко заменить, чтобы адаптировать длину к вашему проекту.
Меркурий 6А
Новая подвесная розетка Mercury объединяет в себе розетку 6А и USB 5В 2А. Она также оснащена светодиодным освещением 5Вт (210лм), с сенсорным выключателем, позволяющим уменьшить яркость долгим нажатием, а также цветовую температуру повторными нажатиями (теплый белый 3000K — нейтральный белый 4000K — холодный белый 5000K). Этот продукт крепится к потолку винтами для подключения к сети освещения, а его 1,5-метровый плетеный кабель с эффектом регулируется.
Блок розеток mini QUBE был специально разработан для установки на квадратную ножку стола с минимальным сечением 60×60 мм. Для установки с двусторонней лицевой стороной, поставляемой в комплекте, ее можно расположить горизонтально или вертикально. В комплект входят 4 крепления, чтобы удерживать кабель под столешницей. Аккуратное и функциональное расположение, чтобы розетка всегда была под рукой!
Меркурий
MERCURY — это, во-первых, розетка на 16 А со встроенным периферийным светодиодом мощностью 8 Вт. Эта подвесная розетка предназначена для крепления к потолку с возможностью затемнения освещения с помощью сенсорного выключателя. Корпус и фиксирующая часть изготовлены из поликарбоната черного матового цвета с покрытием soft touch. Обе оснащены декоративными вставками из анодированного металла.
Автоматика
Розетка Automatick была разработана для удовлетворения постоянно растущей потребности в использовании бытовой или высокотехнологичной техники. Она оснащена 2 розетками 16 А и 2 розетками USB 2 А, а также индукционным зарядным устройством, сертифицированным по стандарту Qi. Открытие и закрытие моторизованы и защищены системой защиты от защемления, что позволяет устанавливать их в труднодоступных местах. Этот продукт имеет степень защиты IP44 в закрытом положении и бесшумный в работе (всего 36 дБ). Automatick был награжден трофеем в категория «Оборудование-Аксессуары» на SADECC 2019и Трофей на призе MDO Montecarlo 2019.
КИРПИЧ представляет собой выдвижную скрытую розетку с 3 розетками 16 А — 230 В и 2 USB (5 В — 2 А). Имеет двухуровневую выдвижную систему блокировки и тормоз для плавного закрывания. структура в алюминии. Металлическая крышка и верхнее кольцо покрыты матовым хромом, матовым белым или матовым черным. Во избежание царапин от трения система скольжения состоит из 2 боковых направляющих и 1 задней направляющей. Его можно установить на столешницу толщиной не более 50 мм.
Выпущенная в 2015 году, Eight произвела революцию в мире мебельных розеток благодаря поворотной системе открывания. В 2016 году он был награжден Janus de l’Industrie, а в 2018 году — Observeur du Design. Доступный в нескольких цветах, он предлагает различные версии: 2 розетки 16А или 1 розетка 16А + 1 розетка USB. Его вращающаяся крышка рассчитана на 40 000 циклов, а благодаря высоте всего 45,7 мм ее можно установить над выдвижным ящиком.
Восьмой квадрат
Вдохновленная EIGHT и ее успехом, компания SFL пересмотрела свой дизайн, чтобы создать EIGHT SQUARE. Он доступен в различных вариантах отделки и предлагает различные версии: 2 розетки 16А или 1 розетка 16А + 1 USB. Его поворотная крышка рассчитана на 40 000 циклов и благодаря размеру всего 45,7 мм может быть установлена над выдвижным ящиком.
Предлагает 2 розетки 16А и 2 розетки USB (5В 2А). Cizo можно установить на столешницу из любого материала толщиной от 5 до 40 мм. Его откидная створка открывается на 40° одним нажатием кнопки и очень незаметна в закрытом положении, при этом толщина столешницы составляет всего 2 мм.
Born представляет собой многопозиционный блок с 5 розетками (1 розетка 16А, 2 розетки 6А и 2 USB 5В 2А). Очень компактный по размеру, его можно спрятать, если расположить под высоким предметом мебели, под полкой или внутри предмета мебели. Это также очень сдержанно в credenza.
Кольцо компактных размеров, что позволяет устанавливать его в различных конфигурациях. Он предлагает 1 розетку 16A и 1 розетку USB. Его крышка оснащена системой помощи при открытии и закрытии, что позволяет расположить кольцо как в горизонтальном, так и в вертикальном положении. Кольцо подходит к столешнице из любого материала толщиной от 5 до 45 мм, поскольку фиксируется при помощи привинчивания кольца.
Disc — это компактная и экономичная модель из нашей линейки с розеткой на 16 А и опциональным USB-разъемом 5 В на 1 А. Неброский синий ночник мощностью 0,06 Вт позволяет легко найти розетку в темноте. Устанавливается на столешницы толщиной от 5 до 45 мм из всех материалов. Крепление осуществляется завинчиванием большого кольца. ДИСК существует в матовом хроме или черном мате.
Выдвижные настольные розетки (выдвижные) — Cableorganizer.com
Похоже, JavaScript отключен или заблокирован в вашем текущем браузере. Отключенный JavaScript значительно снижает функциональность нашего сайта, поэтому, чтобы вы могли наслаждаться наилучшей работой в Интернете, мы рекомендуем вам снова включить JavaScript или отключить любые надстройки, блокирующие JavaScript, которые вы могли установить ранее. Вы можете узнать, как включить JavaScript в своем браузере, перейдя на http://activatejavascript.org. А пока, если у вас есть какие-либо вопросы или вы просто предпочитаете оформить заказ по телефону, позвоните нам по бесплатному номеру 1-833-3CABLEORG (1-833-322-2536) — мы будем рады помочь.
FSR TB AVAC Коробка для конференц-стола
FSR T3U-1 Настольная коробка с наклоном вверх
Настольная коробка FSR T3U-2 с наклоном вверх
Настольные розетки питания и данных Glenbeigh
Конфигурируемая настольная соединительная коробка Tilt-N-Plug
6
6
6 Центр питания и обработки данных Pop ‘N Plug с изготовленной на заказ деревянной столешницей
Центр распределения питания и данных «MHO»
Tilt ‘N Plug Jr. — компьютерное аудио-видео
FSR T3U-3 Настольная приставка с наклоном вверх
2-портовые выдвижные настольные розетки питания и данных
Выдвижные настольные втулки питания и данных
Двойная настольная розетка MS2
Настольная розетка питания и данных M2X
Настольная розетка Nacre
Настольная розетка Ohm Tiltn®
FSR
3
3
3
3
Модульная настольная розетка Select Desk
Комплект адаптера для передачи голоса/данных и опорная пластина
Выдвижные настольные розетки — отличный способ подключить питание или передачу данных к столу или столу для переговоров, не жертвуя при этом эстетикой. Когда они не используются, эти выдвижные выдвижные электрические розетки уходят обратно в стол, создавая аккуратный и элегантный вид, скрывающий неприглядные розетки и порты. Затем одним нажатием кнопки верхняя часть выдвижной розетки поднимется или откинется и обеспечит доступ к вашим потребностям в сети Ethernet, аудио/видео, USB и сети переменного тока. Доступно все, от базовых экономичных моделей до тяжелых и сложных выдвижных розеток, и большинство из них можно настроить в соответствии с вашими потребностями в подключении!
Розетки там, когда они вам нужны, и спрятаны, когда они вам не нужны
Если вы работаете в офисе, вы можете относиться к тому факту, что ваш конференц-зал используется для всего. От импровизированных торжеств и совместных идейных совещаний до серьезных технических дискуссий с большим количеством ноутбуков и аудио/видео — помещение должно быть готово к любому случаю. Точно так же, как вы не можете иметь беспорядок проводов и неприглядных розеток, разбросанных по столу для совещаний, требующих большого количества письменной речи, вы также не можете допустить, чтобы участники ссорились из-за ограниченных розеток, когда их ноутбуки неизбежно выходят из строя. Именно здесь выдвижные розетки с usb предлагают идеальное решение. На работе, в школе и дома — дополнительные розетки — отличный товар.
Там, где они нужны, и нет, когда они вам не нужны.
Постоянно растет потребность в дополнительных розетках повсюду — отсюда и недавняя популярность зарядных станций, появляющихся в таких местах, как торговые центры и аэропорты.Постоянные розетки занимают много места. Они также мешают людям, которые пишут во время совещаний. Кроме того, можете ли вы представить себе, что приподнятая розетка стала причиной разлива праздничного торта во время празднования сотрудника? Независимо от того, как вы на это смотрите, постоянное наличие большого количества открытых розеток неудобно. Розетки, которые постоянно находятся на виду, являются бельмом на глазу в любой комнате.
Точно так же технологии постоянно развиваются, и использование ноутбуков на собраниях или в классе является стандартной практикой. Единственный способ гарантировать, что все ноутбуки будут продолжать работать, — это обеспечить их достаточным количеством розеток. Кроме того, всегда требуется больше мощности, аудио/видео и USB-подключений, которые должны быть легко доступны.
Различные типы настольных выдвижных розеток
Как и люди, которые проводят в них время, нет двух одинаковых офисных конференц-залов, школьных классов или домов. По этой причине существует множество различных вариантов выдвижных настольных розеток. Хотя все выдвижные розетки являются выдвижными, некоторые поднимаются над столом, а другие поднимаются под наклоном. Есть базовые и экономичные модели и сложные, со всем, что между ними. Они бывают разных цветов и стилей, так что эстетическая привлекательность комнаты не подвергается опасности.
Вот несколько наших любимых предметов для разных целей:
- Настольная соединительная коробка Altinex Tilt ‘N Plug. Этот вариант отлично подходит для любых целей, поскольку он предлагает предварительно сконфигурированные секционные пластины и защелкивающиеся соединители, которые можно настроить в соответствии с вашими потребностями. Он прост в использовании, а вся проводка находится под столом, что обеспечивает аккуратный вид.
- Конференц-стол FSR TB AVAC. Что касается выдвижных розеток, то здесь есть две лицевые панели и защелкивающиеся разъемы, которые позволяют менять вставки в любое время. Он также прост в использовании, что идеально подходит для любой ситуации, когда с ним может контактировать несколько разных людей.
- Выдвижной центр передачи данных/питания. Этот доступный вариант можно использовать в офисе, но он также отлично подходит для личного использования из-за своей простоты. Он возвышается на 8,5 дюймов над поверхностью стола и подходит для стандартных шнуров питания и адаптеров переменного тока.
- Двойная настольная розетка MS2. Эта розетка, идеально подходящая для многолюдного рабочего места, добавляет к рабочей зоне до 4 разъемов питания и 4 разъема для передачи данных. Он доступен в противоположных направлениях или в одном направлении, чтобы наилучшим образом удовлетворить ваши уникальные потребности.
