Выключатель освещения. Как выбрать выключатель света: виды, характеристики и критерии выбора

Какие бывают виды выключателей света. На какие технические характеристики нужно обращать внимание при выборе. Как правильно подобрать выключатель для конкретного помещения. Какие дополнительные функции могут быть полезны.

Основные виды выключателей света

При выборе выключателя света важно определиться с его типом. Существует несколько основных видов выключателей:

• Клавишные — самые распространенные, управляются нажатием на клавишу
• Поворотные — включение/выключение происходит поворотом ручки
• Кнопочные — срабатывают при нажатии на кнопку
• Сенсорные — реагируют на прикосновение
• Диммеры — позволяют регулировать яркость освещения
• Проходные — для управления освещением из нескольких мест
• С дистанционным управлением — включаются с пульта

Выбор конкретного типа зависит от предпочтений и особенностей помещения. Для жилых комнат чаще всего используются классические клавишные модели. В ванной и на кухне удобны сенсорные выключатели. Для спальни подойдет диммер с функцией плавной регулировки яркости.

Ключевые технические характеристики

При выборе выключателя света следует обратить внимание на следующие технические параметры:

• Номинальный ток — обычно 10А или 16А для бытовых моделей
• Номинальное напряжение — 250В для домашней сети
• Степень защиты IP — от IP20 для сухих помещений до IP65 для улицы
• Количество клавиш — одно-, двух- или трехклавишные модели
• Тип монтажа — накладной или встраиваемый
• Материал корпуса — пластик, металл, стекло

Важно, чтобы технические характеристики выключателя соответствовали параметрам электросети и условиям эксплуатации. Например, для ванной комнаты нужен выключатель со степенью защиты не ниже IP44.

Как подобрать выключатель для конкретного помещения

Выбор выключателя света зависит от особенностей конкретного помещения:

Гостиная

Для гостиной подойдут многоклавишные выключатели, позволяющие управлять разными группами светильников. Хорошим вариантом будет диммер для регулировки яркости. Можно выбрать модель с дистанционным управлением.

Спальня

В спальне удобно использовать выключатель с подсветкой, чтобы легко найти его в темноте. Диммер позволит создавать комфортное освещение. Для управления светом с кровати подойдет модель с дистанционным пультом.

Ванная комната

Для ванной необходим выключатель с повышенной влагозащитой (IP44 и выше). Хорошим выбором будет сенсорная модель, которую можно включать мокрыми руками. Стоит обратить внимание на выключатели с таймером отключения.

Кухня

На кухне удобно использовать многоклавишный выключатель для управления разными зонами освещения. Сенсорная модель будет практичным решением. Можно выбрать вариант с таймером для вытяжки.

Дополнительные функции выключателей

Современные выключатели света могут обладать рядом полезных дополнительных функций:

• Подсветка — помогает найти выключатель в темноте
• Таймер отключения — автоматически выключает свет через заданное время
• Датчик движения — включает освещение при появлении человека
• Дистанционное управление — позволяет управлять светом с помощью пульта
• Диммирование — плавная регулировка яркости света
• Bluetooth-управление — возможность управления со смартфона

Наличие дополнительных функций повышает удобство использования выключателя, но также увеличивает его стоимость. Стоит выбирать только действительно необходимые опции.

Дизайн и внешний вид

При выборе выключателя света важно учитывать не только технические характеристики, но и внешний вид. Современные производители предлагают модели различного дизайна:

• Классические — строгие формы, нейтральные цвета
• Ретро — стилизация под старинные модели
• Хай-тек — минималистичный дизайн, глянцевые поверхности
• Эко-стиль — натуральные материалы, природные мотивы
• Оригинальные — необычные формы и расцветки

Выключатель должен гармонично вписываться в интерьер помещения. Для классического интерьера подойдут модели строгих форм. В современном дизайне уместны будут сенсорные выключатели. Для детской комнаты можно выбрать яркую оригинальную модель.

Критерии выбора качественного выключателя

Чтобы выбрать надежный и долговечный выключатель света, стоит обратить внимание на следующие критерии:

• Известный производитель с хорошей репутацией
• Наличие сертификатов качества и соответствия стандартам
• Качественные материалы корпуса (прочный пластик, металл)
• Надежный механизм переключения
• Качественные контакты без следов окисления
• Плотное прилегание деталей корпуса
• Отсутствие люфтов и скрипов при нажатии
• Гарантия от производителя

Не стоит экономить на качестве выключателей, ведь от их надежности зависит безопасность электропроводки. Лучше выбрать проверенную модель от известного бренда, чем дешевый китайский аналог сомнительного качества.

Выключатели света — каталог, цены, наличие на складах, доставка по РФ

Если вы собираетесь выполнять разводку электричества в доме, офисе или ином объекте, вам обязательно нужно будет купить выключатели освещения. Естественно, в постоянной работе ламп нет необходимости даже в том случае, когда в комнате отсутствуют окна и в неё не проникают солнечные лучи. Отключение системы освещения позволит существенно снизить затраты электроэнергии и замедлить износ приборов. Прежде чем покупать такие электроустановочные изделия, вам стоит изучить каталог выключателей света — в нём представлено немало устройств, отличающихся множеством характеристик.

Электротехнические параметры

Если вы хотите купить выключатель, обязательно обратите внимание на уровень напряжения, который он способен выдерживать. Конечно, большинство электроустановочных изделий рассчитано на 220 В, однако встречаются и слаботочные приспособления — например, для аварийного освещения или для управления лампами, входящими в состав производственного оборудования. Специалисты рекомендуют покупать выключатели, способные выдерживать напряжение до 250 В — это делает полученную цепь устойчивой к небольшим перепадам характеристик питания.

Собираясь купить выключатель, обязательно рассчитайте силу тока, который будет через него проходить. Сделать это очень просто — достаточно просуммировать мощность всех подключённых осветительных приборов и разделить её на номинальный уровень напряжения в сети (220–230 В). К итоговой цифре стоит прибавить резерв, равный 30 либо 50% в зависимости от конкретных условий эксплуатации. наиболее распространёнными являются электроустановочные изделия на 6, 10 и 16 А. Цена выключателей с максимальным показателем допустимой силы тока выше, но они считаются более надёжными и безопасными.

Уровень защиты

В каталоге выключателей света и розеток вы увидите индексы вида IPXX, которые присваиваются каждой модели. Они означают уровень защищённости изделия от внешних воздействий. Первая цифра указывает на возможность проникновения внутрь твёрдых предметов и пыли, а вторая — влаги.

Чтобы купить эл.розетки и выключатели, которые будут использоваться в нормальных условиях, вам стоит отдать предпочтение недорогим моделям с уровнем защиты IP20. Для кухни, санузла и ванной специалисты рекомендуют приобретать изделия, соответствующие стандарту IP44. Они нередко оснащаются уплотнителями, которые не позволяют проникать внутрь пыли и влаге. Для использования в наиболее экстремальных условиях стоит купить выключатель для света IP54/IP55. Он способен выдерживать не только повышенную влажность и запылённость, но и воздействие направленных струй воды.

Тип механизма

Если вам необходимо управлять освещением из одной точки помещения, то лучше отдать предпочтение недорогим классическим ключам. Цена выключателя света такого типа достаточно невелика, что обусловило его популярность. Однако такие электроустановочные изделия подходят далеко не для каждого случая.

Если вы хотите управлять светом из двух точек, вам стоит купить комнатные выключатели проходного типа. Подобные выключатели света купить стоит для использования в длинных коридорах, крупных комнатах с двумя и более выходами, а также на лестничных площадках.

Также существуют и перекрёстные выключатели. С их помощью можно создавать системы, позволяющие управлять освещением из трёх и более точек одновременно. Купить эл.выключатели такого типа стоит для установки в больших залах и на лестничных площадках многоквартирных домов.

Функциональные элементы

Если вы хотите купить выключатель, максимально удобный в управлении, вам стоит отдать предпочтение устройству клавишного типа. Для включения или отключения системы освещения пользователю не придётся прикладывать никаких усилий. Кроме того, в продаже также встречаются классические выключатели тумблерного типа. Они имеют почти такой же высокий уровень удобства использования, но отличаются консервативной стилистикой. А вот в ретро-проводке будут уместными устройства с поворотными (роторными) механизмами.

Светорегуляторы

Особой разновидностью систем управления светом являются диммеры (светорегуляторы). В отличие от обычных приспособлений, они не просто размыкают цепь, а регулируют мощность, помогая подобрать оптимальную яркость. Цена на выключатели такого типа достаточно высока, однако некоторые считают, что она полностью компенсируется экономией электроэнергии при их использовании.

виды, подключение своими руками, схемы

Для контроля систем освещения необходимо использовать специальные приборы. Дистанционный выключатель света с пультом и классический контактный вариант являются необходимыми устройствами в квартире и частном доме.

Виды

Сейчас на рынке представлено огромное количество разнообразных выключателей, которые разнятся по конструкции и принципу работы. Рассмотрим основные из них:

1. Кнопочные;
2. Поворотные;
3. Диммеры;
4. Дистанционные;
5. Переключатели со шнуром;
6. Выключатели с расширенным функционалом (инфракрасный вариант, с датчиком движения, акустический и т. д.).

Одноклавишный и двухклавишный (двойной) выключатели света являются наиболее распространенными в нашем время. Принцип их работы основан на замыкании электрической цепи при переключении контрольной кнопки. Они очень просты как в использовании, так и в установке. Конструкция этого выключателя позволяет устанавливать его в любой части жилища или производственного помещения, его проще всего заменить или модернизировать. Также достаточно часто их монтируют для подсветки мебели или интерьерных ниш.

Фото — клавишные переключатели

Поворотный переключатель является самым первым подобным устройством. Внутри такого прибора расположен специальный поворотный механизм, который замыкает контакты при изменении положения ручки. Сейчас можно встретить современные поворотные выключатели света с регулятором яркости (диммером). В основном они выпускаются в ретро-стиле для стилистического оформления интерьера.

Плавный диммерный выключатель или реостат основан на принципе изменения яркости света, он может быть контактный и бесконтактный. Подобную модель часто устанавливают в детских комнатах или офисных помещениях, но ими также пользуются в кинотеатрах, на производстве. Он представляет собой классический электронный резистор, который подключается к питающему кабелю. Его можно использовать для контроля любых типов ламп.

Фото — диммер

Дистанционные выключатели идеально подойдут для установки в помещениях с большой площадью. Такое устройство контролируется пультом, к примеру, Livolo. «Умный» переключатель состоит из приемного пункта и управляющей схемы. Приемник может устанавливаться в любой точке квартиры и даже иногда за её пределами, его контактные провода соединяются с необходимым светильником, контроль работы которого осуществляется за счет переключения клавиш на пульте. Главным достоинством такого принципа работы является возможность контролировать сразу несколько отдельных переключателей или даже целых групп устройств для освещения жилья.

Фото — пульт управления

Практически все типы выключателей света со шнуром используются для настенных светильников бра. Они удобны в использовании в спальнях и детских комнатах, у них доступная цена и большой ассортимент дизайна. Их принцип работы похож на классический клавишный, исключая одну деталь: замыкание контактов производится нажатием кнопки, а при помощи шнура.

Виды выключателей света с расширенным функционалом:

1. С датчиком движения;
2. С таймером;
3. Создающие эффект присутствия;
4. Беспроводные и сенсорные;
5. Акустические.

Автоматические выключатели со встроенным датчиком движения представляют собой достаточно сложный прибор, который состоит из нескольких частей. Первая – это сенсор, воспринимающий инфракрасные лучи, второй – светильник. Главной особенностью этой модели является возможности при правильной настройке обеспечить включение света исключительно в месте, где сейчас находится человек. В основном это уличный или проходной (для заднего двора, в подъездах, коридорах) прибор, который производится в антивандальном исполнении: защищенный решеткой. Эти сенсорные датчики могут реагировать как на тепло человеческого тела, так и на ультразвук.

Фото — датчик движения

При этом беспроводные сенсорные выключатели света с эффектом присутствия являются полной противоположностью этим устройствам. Они напротив, необходимы для отключения света в момент, когда какое-то помещение пустеет. Этот прибор часто применяется в магазинах или крупных офисах.

Выключатель с таймером – это регулятор света, который включается только на какое-то определенное время. Такая система работы позволяет обеспечить экономию электрической энергии. Регулируемый таймер встроен непосредственно в светильник, при этом не во всех моделях есть функция настройки. В зависимости от марки и типа, регулировка может осуществляться от нескольких минут до нескольких часов, а после истечения времени свет сам по себе погаснет.

Фото — таймер

Звуковой выключатель отличается от инфракрасного тем, что реагирует на колебания воздуха при звуковых волнах, он выключается и включается по хлопку. При необходимости его можно изготовить с регулировкой яркости света или дополнить другими функциями.

Схема акустического датчика

Отдельно нужно рассмотреть такие модели выключателей, как беспроводные или сенсорные. Они могут устанавливаться в любой части дома, на мебели и прочих поверхностях. Для их управления используется достаточно простая схема, при которой сенсорный датчик встраивается в щиток или специальную панель. Он передает радиосигналы или импульсы wifi на приёмники, встроенные в светильники. Этот накладной прибор можно перенести в любую часть жилья или офиса и управлять освещением из одного определенного места или при помощи пульта.

Фото — сенсор

Также приборы классифицируются по исполнению:

1. Накладной;
2. Встраиваемый;
3. Переносной.

У каждой перечисленной модели есть свои достоинства и недостатки. Но при необходимости в любой момент можно разобрать устройство и подсоединить нужный датчик или сенсор, тем самым, модернизируя переключатель. Купить любой выключатель можно в электрических магазинах, также там можно подобрать детали, чтобы собрать устройство контроля света самому.

Видео: датчик движения для включения света

Как подключить регулятор

Подключение выключателя света легко осуществляется своими руками, если есть схема питания квартиры и проект необходимого присоединения. В зависимости от типа устройства, принципа работы и конструктивного исполнения может изменяться принцип монтажа.

Фото — схема подключения

Рассмотрим, как подключить двухклавишный выключатель света Legrand (схема подойдет и для трехклавишного):

1. Двухклавишный переключатель представляет собой два одноклавишных, поэтому поставить такой регулятор света не составит труда. На панели любой модели производителем публикуются обозначения контактов и принцип их расположения. Иногда также указываются цвета проводов;
2. Общий контакт, необходимый для подключения питания, обязательно располагается снизу. Таким образом, Вы имеет два контакта, которые будут отведены к светильникам и один – который будет производить подключение к общей сети электрического тока;
3. Любой импульсный и контактный прибор должен создавать разрыв в фазе. Это гарантирует безопасность при проведении определенных работ после выключения света;
4. В большинстве случаев, двух- и трехклавишный прибор устанавливается при помощи распределительной коробки. В ней нужно соединить провода нуля обоих светильников между собой. Положение общего провода не меняется и к нему подводится кабель питания;
5. У выключателя также есть два фазных провода, которые нужны для замыкания и размыкания цепи. В большинстве случаев, они отличаются цветом друг от друга. Подключение производится так: один кабель подводится к сетевому, а другой к первому;
6. Правильное расположение проводов также позволит Вам осуществить подключение групп светильников к такому выключателю, так часто подсоединяются люстры с 5, 6 и более лампами.

На любой выключатель света нужно будет установить также провод заземления, иначе Вы не сможете при необходимости безопасно провести ремонт или даже разобрать устройство. Если Вы хотите установить модель с управлением таймером или другим датчиком, то нужно внимательно прочитать инструкцию производителя и изучить контактную схему.

Нужно помнить, что разобрать, отремонтировать и сделать выключатель света можно только при выключении питания квартиры или дома (замена любого электрического устройства требует полного выключения защитного автомата).

Как правильно установить выключатель света вверх или вниз

Некоторые светильники включаются при помощи шнурка или выключателя, находящегося на проводе, другие отключаются при помощи проходных выключателей, для которых не существует положения «включено» или «отключено», но большинство люстр отключается обычными выключателями, у которых есть вернее и нижнее положение.

Конструкция этих устройств позволяет установить их любым способом, даже положить набок, но установку коммутационных приборов нельзя производить произвольно. Поэтому при монтаже освещения важно знать, как правильно установить выключатель света — вверх или вниз.

Нормативные документы

На сегодняшний день ни в одном нормативном документе нет чётких указаний, как ставить выключатель освещения, но по аналогии с другими коммутационными приборами свет должен отключаться при движении рычага или клавиши вниз.

Эти требования содержатся в ПУЭ 7 пункт 4.1.9. Здесь указано, что выключатели и разъединители должны монтироваться таким образом, чтобы исключить включение при падении на рукоятку тяжёлых предметов или при воздействии собственного веса. Соответственно, включенным положением у этих устройств является верхнее, а отключённым нижнее.

Как правильно установить выключатель света — вверх или вниз было указано в Строительных Нормах и Правилах (СНиП и ГОСТ Р 50571. 1-93), где было указано, что бытовые выключатели должны отключать свет при нажатии на нижний край рычага или клавиши, однако в 2010 году эти документы были заменены новыми, в которых это требование отсутствует.

Сейчас свет включается вверх или вниз на выключателе — это вопрос предпочтений жителей дома или дизайнеров.

Правила установки выключателя

Самостоятельный монтаж выключателя доступен любому домашнему мастеру, но делать это необходимо по определённым правилам, обеспечивающим удобство и безопасность эксплуатации.

Где лучше ставить выключатель освещения

Так как в нормативных документах не указывается правильное положение выключателя света, то основным мотивом при выборе места и способа монтажа является удобство жильцов, но дизайнеры рекомендуют при этом соблюдать следующие правила:

• Все выключатели должны располагаться на одинаковой высоте и включаться в одну сторону. При этом они не должны закрываться открытой дверью.
• Желательно учесть традицию включения света вверх. Это упростит использование освещения гостями дома.
• Самой удобной высотой для установки коммутационных приборов является уровень дверных ручек. Это связано с мышечной памятью — ручки на всех дверях во всех помещениях находятся на одной высоте.
• В жилых комнатах и коридорах выключатели монтируются внутри помещений, в кладовках и санузлах снаружи. Это связано с наличием или отсутствием окон и естественного освещения.

Совет! Даже если в доме есть маленькие дети, нет необходимости поднимать выключатели на недоступную для них высоту. Период игр с такими устройствами быстро проходит, после чего они будут нужны именно внизу, для самостоятельного включения света ребёнком.

Как должен включаться выключатель: вверх или вниз

Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно установить выключатель света — вверх или вниз, на корпусе устройств некоторых производителей имеется маркировка, согласно которой свет включается при нажатии клавиши «вверх».

Такое положение коммутационного устройства сохранилось во всех зданиях, электропроводка в которых выполнена согласно ГОСТу Р 50571. 1-93. Сейчас большинство людей, живущих в таких домах, приходя в помещение с новыми выключателями, для включения освещения автоматически нажимают верхнюю часть клавиши.

Информация! Кроме выключателей движением рычага вверх включаются автоматические выключатели, дифференциальные автоматы, УЗО и другое оборудование которые используются в бытовых электрощитках.

Ноль или фаза на выключателе

Говоря о правилах установки выключателя нельзя обойти вниманием вопрос, какой провод, нулевой или фазный должен подходить к выключателю. Разногласий здесь быть не может — согласно ПУЭ п.6.6.28 в однофазных сетях однофазные разъединители должны разрывать именно фазу.

В этом документе не проводится различие между однополюсными автоматами, рубильниками и обычными бытовыми выключателями, поэтому ко всем этим устройствам должен подходить фазный провод.

Отключать фазу необходимо для того, чтобы в отключенном состоянии к электроприборам не подводилось напряжение. Это упрощает ремонт и позволяет быстро отключить светильник в аварийной ситуации.

Конструкция выключателя освещения

В зависимости от схемы освещения используются выключатели с разным количеством клавиш, но конструкция этих устройств похожа на одноклавишный выключатель и отличается только количеством групп контактов.

Защитные элементы и крепление

Корпус всех типов выключателей изготавливается из пластмассы. В зависимости от типа электропроводки он может иметь разную конструкцию:

• Открытая проводка. Представляет собой коробочку, закрывающую прибор с боков и имеющую вырезы для механизма включения. Крепление выключателя производится саморезами или болтами непосредственно к стене или специальной площадке.
• Скрытая проводка. Корпус имеет более плоскую конструкцию, в некоторых случаях несколько выключателей вместе с розетками могут устанавливаться рядом в одном блоке и накрываться общей рамкой. Крпление осуществляется в монтажных коробках при помощи специальных подвижных лапок, которые раздвигаются в стороны при закручивании винтов.

Конструкция крепления и корпуса позволяют установить выключатель света вверх или вниз, поэтому его положение выбирается во время монтажа. Для защиты от поражения электрическим током контакты замыкаются не руками, а при помощи пластмассовой клавиши или рычага.

Контакты

Для замыкания электрической цепи и подачи напряжения к светильникам в выключателях имеются подвижные и неподвижные контакты по одной паре для каждой клавиши. Переключение положения коммутатора «включено-выключено» производится нажатием клавиши или рычага, в некоторых моделях поворотом рукоятки.

К каждому контакту прикреплена клемма для присоединения провода. В многоклавишных выключателях подвижные контакты соединены перемычкой, имеющей клемму для одновременного подключения всех контактов.

Информация! На корпусе некоторых моделей выключателей имеется схема подключения, для монтажа других аппаратов необходимо использовать тестер.

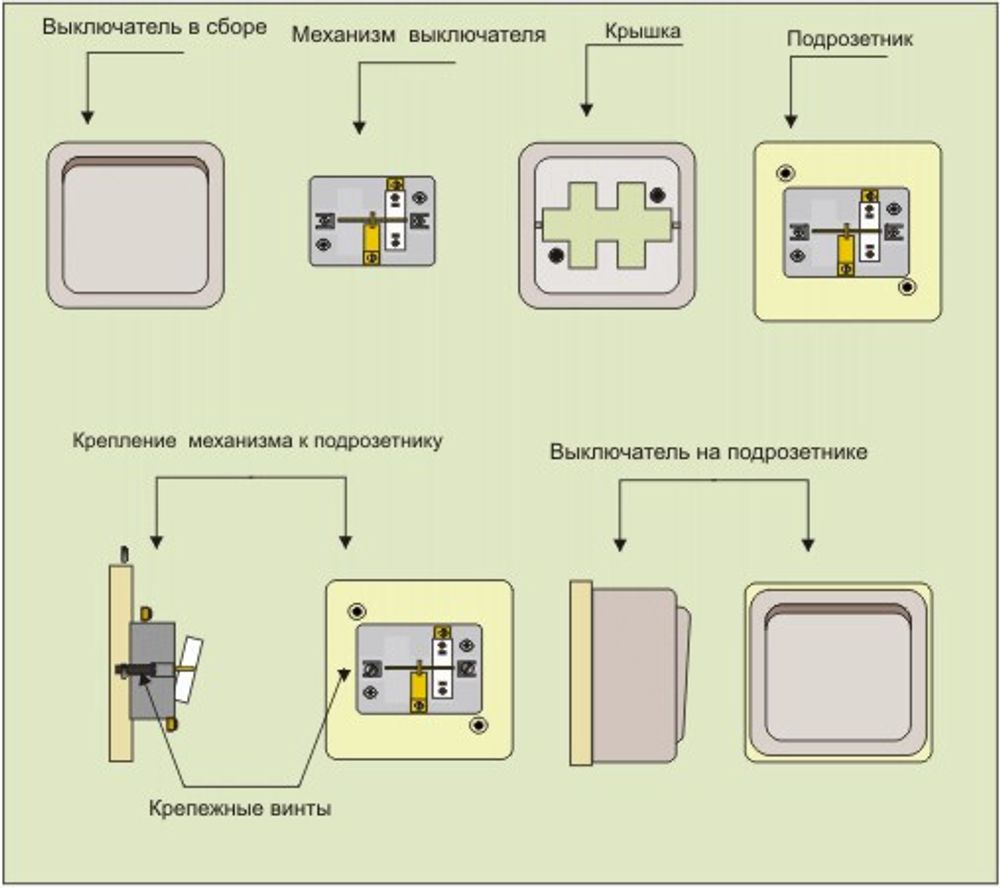

Как самостоятельно установить выключатель

Установка выключателей производится во время монтажа электропроводки. Для выполнения этой работы достаточно обладать элементарными знаниями электротехники и владеть электромонтажным инструментом.

Как прозвонить контакты выключателя мультиметром

Не все производители изображают схему устройства на его корпусе, кроме того могут быть сомнения в исправности аппарата, поэтому перед установкой желательно прозвонить выключатель мультиметром или прозвонкой и проверить исправность аппарата, а так же в каком положении клавиши коммутационное устройство будет включено.

Эта проверка выполняется ДО монтажа прибора следующим образом:

1. 1. снять крышку с выключателя;
2. 2. включить мультиметр в положение для определения сопротивления или проверки диодов;
3. 3. измерить сопротивление между обоими клеммами выключателя;
4. 4. положение клавиши, в котором показания прибора будут минимальными, будет «включено».

Для проверки исправности двух- и трёхклавишного выключателя п.п. 3-4 необходимо повторить для каждой клавиши. Сопротивление измеряется между общей клеммой и контактами каждой из них. Общая клемма находится между ними или с противоположной стороны, в зависимости от конструкции.

Важно! Перед проверкой выключателя во время ремонта электропроводки необходимо отключить питание линии соответствующим автоматом.

На какой контакт подключать фазу: к подвижному или неподвижному

Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно ставить выключатель, в ПУЭ 7 п. 4.1.9, 3.1.6 содержатся чёткие рекомендации, к какому из контактов необходимо подключать фазный провод. Согласно этим правилам он, как правило, должен присоединяться к неподвижным частям аппарата.

Однако, в связи с тем, что все детали выключателя закрыты пластиковыми элементами, определить, какой из контактов одноклавишного прибора является подвижным не всегда получится. Поэтому такой аппарат допускается подключать любым способом.

В отличие от этого прибора в многоклавишном выключателе подвижные контакты соединены с общей клеммой и фазный провод необходимо присоединять именно с ней.

Важно! При подаче фазы на клемму одной из клавиш правильная работа аппарата будет невозможной — вторая группа ламп будет светиться только при включении первой.

Выключатель с подсветкой: как правильно установить

Для того чтобы проще было найти выключатель в тёмной комнате, некоторые фирмы производители изготавливают устройства с подсветкой. Для этого в корпусе аппарата имеется неоновая лампочка или светодиод с последовательно включённым токоограничивающим резистором.

Этот светодиод подключается параллельно одной из клавиш и светится только в отключенном положении выключателя. Монтаж и проверка аппарата производится аналогично обычному выключателю, однако если клавиша с подсветкой не будет подключена или перегорят все лампы в группе индикация работать не будет.

Некоторые модели светодиодных и энергосберегающих ламп при подключении к выключателю с подсветкой начинают периодически вспыхивать. Это связано с особенностями работы электронной платы лампочки. В этом случае необходимо отключить подсветку или установить параллельно светильнику резистор номиналом 1МОм и мощностью 0,5-2Вт.

Опасна ли неправильная установка выключателя

Отсутствие чётких норм, как должен включаться выключатель, может привести к тому, что замена сгоревшей лампы будет производиться после нажатия клавиши «вниз», что из-за нарушения традиции установки выключателя «вниз-отключено» соответствует включённому положению освещения и эта работа будет выполнена без снятия напряжения.

Такая замена лампы энергосберегающей лампы или лампы накаливания является опасной из-за имеющейся вероятности разрушения стеклянной колбы.

Менять светодиодные светильники под напряжением так же не рекомендуется, но особенно опасным является ремонт или замена люстры при «выключенном» свете. Это гарантировано приведёт к электротравме или короткому замыканию.

Вывод

Несмотря на отсутствие норм, указывающих, как правильно установить выключатель света вверх или вниз, у большинства людей есть привычка включать свет нажатием на верхнюю часть клавиши, а отключение нажатием клавиши вниз. Это позволяет гарантированно отключать освещение при ремонте светильника или замене лампы.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как выбрать выключатель освещения

Чтобы выбрать нужный выключатель света, необходимо иметь представление об устройстве этого прибора, его технических характеристиках и видах выключателей, представленных на рынке.

Устройство

Выключатель освещения — это специальное устройство для замыкания/размыкания контактов, воздействующих на (коммутирующих) электрическую цепь, имеющую в своем составе один или несколько электроприборов. Устройство всех видов выключателей предполагает наличие коммутационного элемента, размыкающего и замыкающего цепь разными способами. Конструкция выключателей освещения зависит от назначения, величины силы тока, которую они коммутирует, а также от количества замыкаемых электрических цепей.

Технические характеристики

Основные технические характеристики выключателей — это номинальный ток и номинальное напряжение. Их значения указываются на изделиях. Они необходимы, чтобы рассчитать допустимую мощность, при которой осветительные приборы могут работать при помощи выключателя. Если выключатель будет подключать мощность, большую допустимой, то проводимость рабочих контактов прибора постепенно ухудшится, механизм будет греться и очень скоро выйдет из строя. Электронное устройство в этом случае просто сгорит. Бытовые выключатели обычно рассчитаны на нагрузку в 2,5 кВт (при 10 А и 250 В). Если необходимо разместить выключатель в помещениях с повышенной влажностью, то следует обратить внимание на его степень защиты, обозначенную кодом IP и двумя цифрами. Для квартиры это обычно — IP20, для ванной комнаты — IP44, для установки на улице — IP55, IP65.

Механические и электронные выключатели

В зависимости о того как происходит размыкание и размыкание электрической цепи, различают электронные и механические выключатели. В механических выключателях (клавишных, кнопочных, поворотных, рычажных, шнуровых, ползунковых и т.д.) коммутационный элемент срабатывает при воздействии руки. В электронных — от радиосигнала (устройства, управляемые дистанционно), инфракрасного излучения или при приближении человека (сенсорные выключатели и с датчиком движения). В электронных выключателях коммутация цепи происходит из-за наличия в них полупроводникового устройства. Они более долговечны, надежны и безопасны по сравнению с механическими, но и стоят дороже.

Выключатели с винтовыми зажимами и без них

По способу крепления контактов (проводов) различают выключатели с винтовыми зажимами и без них. В первом случае контакт при помощи винта зажимают между специальными пластинами. В беззажимном варианте его удерживает пружинная клемма или безвинтовой зажим. Выключатели с винтовым зажимом стоят дороже, так как считаются более качественными: винт держит контакты крепче и удобнее в использовании.

Накладные выключатели и встраиваемые в стену

При открытой электропроводке применяются накладные выключатели, а при скрытой — выключатели, встраиваемые в стену. Вторые размещают в специальный монтажный короб, который крепят в углублении, проделанное в стене.

Выключатели и включатели-переключатели

Сейчас помимо обычных включателей освещения, которые приспособлены под простейшие функции включения/выключения, изготавливаются так называемые включатели-переключатели (перекидные или проходные выключатели). Внешне они отличаются от предшественников только большим числом контактов – у них их 3, а у обычных — 2. Поэтому переключатели способны работать сразу в 2-х цепях (когда одна размыкается, другая замыкается (устройство как бы перекидывает контакты)).

Одноклавишные и многоклавишные

Одноклавишный выключатель используется для размыкания/ замыкания 1-ой цепи (включения/выключения 1-го светильника), двухклавишный — для многоламповых люстр. Иногда двухклавишные выключатели применяют для раздельных санузлов (по клавише на каждый). Трехклавишные нужны для групп светильников, устанавливаемых в больших помещениях.

С подсветкой и без нее

В выключатели с подсветкой встроены крошечные светодиоды. Они позволяют легко найти выключатель в темноте, а также служат своеобразными индикаторами, напоминающими о невыключенном свете. Светится могут «глазки» на клавишах, рамки, сами клавиши. Подсветка может быть цветной.

Дизайн, бренды, стоимость, качество

Декоративные панели выключателей могут быть самыми разными: из пластика (в том числе ударопрочного – дюропласт), металла, дерева, камня, фарфора. Так же различаются они и по ценам. Элитными выключателями считаются устройства испанских (например, Fede), английских (МК Electric), итальянских (BTicino) и немецких (Berker) брендов. Оптимальное соотношение цены и качества – изделия фирмы Legrand, ABB, Siemens. Из дешевых вариантов достаточны качественны устройства Wessen и Tern.

При покупке выключателя по возможности обратите внимание на качество его исполнения, одними из свидетельств которого являются посеребренная контактная группа, гладкость поверхности и четкость линий.

Как подключить выключатель света — мнения и советы экспертов

30 ноября 2021 года, 12:45

Выключатели используются для управления бытовыми источниками освещения. Обычно они монтируются электриками, но иногда у хозяев дома или квартиры возникает необходимость установить их самостоятельно. Подключение не требует особого навыка. Главное — заранее ознакомиться со схемой установки выключателей и изучить инструкцию по проведению монтажных работ.

Что нужно для подключения

Первым делом следует определиться с местом монтажа. Чаще всего устройство размещают возле двери, чтобы свет можно было включать сразу при входе в комнату. Выключатель устанавливается на высоте от 1 до 1,5 метров от пола. Важно, чтобы он не находился во влажном помещении, поэтому если необходимо осветить туалет или ванную, его размещают в коридоре.

Как правило, в жилых домах используют одно- или двухклавишные выключатели. Схема их подключения различается, но и в том, и в другом случае следует подготовить:

• подрозетники;
• одно- или двухжильный проводник на 1,5 мм;
• индикаторную отвертку;
• плоскогубцы;
• соединительные зажимы;
• тестер;
• нож.

Перед началом работ следует отключить электропитание в доме. Приступая к монтажу, нужно воспользоваться индикаторной отверткой и убедиться, что провода не находятся под напряжением. При замене старого выключателя заблаговременно очистите установочную коробку от загрязнений. Если устройство ставится на новом месте, необходимо предварительно подготовить штробу, в которой будет монтироваться подрозетник.

Установка одноклавишного выключателя

Для начала рассмотрим, как устанавливаются одноклавишные выключатели света. Они используются для обесточивания одной группы ламп и представляют собой рабочий узел с контактами, пластиковой клавишей, металлическими креплениями. Процесс их установки выглядит следующим образом:

1. Снимают клавишу и декоративную накладку. Для демонтажа клавиши следует просто поддеть ее отверткой с острым жалом.
2. Зачищают концы провода ножом на длину около 2 см.
3. Вставляют зачищенные жилы в клеммы и закручивают винтами.
4. Если устанавливается устройство скрытого типа, предварительно ставят подрозетник и фиксируют его гипсовой смесью.
5. После подсоединения проводов выключатель помещают в подрозетник. Для фиксации используют саморезы или две распорки, которые закручиваются винтами.
6. Монтируют сверху декоративную панель и клавишу.

Чтобы определить, к какой из клемм подключать ноль и фазу, следует обратить внимание на маркировку проводов. Как правило, белый проводник является фазой, а бело-синий (ноль) и желто-зеленый (заземление) идут на источник освещения.

Монтаж двухклавишного выключателя

Двухклавишные модели используются для управления двумя группами освещения. Обычно их применяют для обесточивания люстры, оснащенной двумя и более лампочками. Подключение таких выключателей схоже с монтажом одноклавишных, с той разницей, что устройство оснащается двумя выхода и одним входом. Один провод является фазой, а остальные отходят на лампы. При подключении важно учитывать, что фаза всегда подсоединяется к первому контакту, тогда как другие проводники можно устанавливать в произвольном порядке.

После монтажа необходимо проверить работоспособность устройства. Для этого берут тестер и прикладывают его наконечник к проводам в распределительной коробке. Напряжение должно обнаруживаться лишь в том месте, где выключатель соединяется с питающим проводом. Чтобы точно удостовериться в правильном проведении работ, останется только включить свет. Если лампочки загораются, значит, монтаж выполнен верно.

Выключатели освещения. Выбор, установка и схема подключения выключателя.

Выключатели освещения

Одним из самых распространенных видов выключателей освещения является механический клавишный выключатель с одной, двумя или тремя клавишами, или кулисами (качающимися рычагами).

Выключатель просто включает и выключает свет, а переключатели на два направления (внешне выглядят как обычные выключатели) монтируются парами, с тем чтобы освещением можно было управлять из двух мест — обычно вверху и внизу лестницы. Можно установить и третий — промежуточный переключатель, чтобы включать и выключать свет из трех мест.

Выключатели для скрытой установки можно устанавливать в стандартной монтажной коробке, утопленной в стену (скрытая установка), или на поверхности стены в специальной пластмассовой коробке для накладного монтажа(если таковая предусмотрена в конкретной серии выключателей).

Выключатели накладного монтажа устанавливаются непосредственно на стену без дополнительной монтажной коробки.

Кроме простого включения и выключения выключатель-регулятор (диммер, или светорегулятор) будет менять по вашему желанию интенсивность освещения.

У некоторых моделей одна круглая ручка действует одновременно как выключатель и как регулятор. У других, клавишных (кнопочных), одна клавиша является выключателем, а другая регулирует световой поток.



Установка выключателей

Выключатели освещения должны устанавливаться в относительно доступных местах — обычно где-то около двери примерно на уровне плеча или пояса. Правила электромонтажных работ запрещают установку выключателей в пределах доступа от раковины, ванны или душа.

Методы прокладки кабеля и крепления монтажных коробок аналогичны тем, которые используются при установке розеток.



Выбор выключателя

Выключатели обычно изготавливают из белого или светлого пластика, но можно приобрести модели и другого цвета, которые подойдут к вашему интерьеру. Выключатели яркой окраски могут замечательно выглядеть в современном интерьере, а латунный корпус под старину будет прекрасно смотреться в традиционной обстановке.

Выключатели с подсветкой легко найти в темноте — в их механизме находится светодиодная или маломощная неоновая микролампа. Во избежание мерцания (вспыхивания) светодиодных или компактных люминесцентных ламп освещения в выключенном состоянии применять их с такими выключателями обычно не рекомендуется. Тем не менее существуют способы устранить такое мерцание.

Виды выключателей освещения

1. Одноклавишный выключатель

2. Двухклавишный выключатель

3. Двухклавишный выключатель накладного монтажа

4. Выключатель в стиле ретро

5. Одинарный светорегулятор (диммер)

6. Клавишный светорегулятор (диммер)

7. Выключатель с подсветкой



Замена выключателей

Замена неисправного выключателя сводится в основном к подсоединению имеющихся жил к новому выключателю. При этом необходимо проследить, чтобы все было сделано точно так же, как в старом выключателе. К лампам накаливания выключатели с подсветкой подключаются аналогично выключателям без подсветки.

При монтаже или подсоединении проводов к выключателю может понадобиться снять клавишу. Для этого аккуратно подденьте ее отверткой сбоку. У многих выключателей имеются специальные пазы, которые облегчают эту операцию.

Проверьте, совместим ли новый выключатель со старой монтажной коробкой. В противном случае вам придется заменить и коробку. Если можно воспользоваться старой коробкой, крепите выключатель старыми крепежными винтами. Если вы хотите поменять накладной выключатель на встраиваемый, снимите старый выключатель, приложите монтажную коробку к месту расположения и обведите ее по контуру. Вырубите стену на глубину новой коробки и закрепите ее на кладке. Будьте очень осторожны — не повредите имеющуюся проводку.

При использовании ламп накаливания выключатели с подсветкой подключаются аналогично выключателям без подсветки.

Отключение электроэнергии

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель.



Выключатели

Осмотрите выключатель. К нему подходят два изолированных провода. Простой выключатель (1) имеет только клеммы L и 1 (устройство клемм выключателей аналогично устройству розеточных клемм. Фазный провод (проверьте с помощью индикаторной отвертки) подключается к клемме L («Вход», часто дублируется стрелкой, направленной к центру выключателя). Провод, идущий к нагрузке (светильнику), подключается к клемме 1 («Выход», часто дублируется стрелкой, направленной от центра выключателя).

На механизме или суппорте выключателя обычно обозначен верх (top), чтобы при сборке клавиша заняла правильное положение. Выключатель будет работать и в перевернутом состоянии, но правильное положение клавиши позволяет узнать, включен выключатель или нет, даже если лампочка освещения перегорела.

Иногда можно встретить выключатель освещения, к которому подсоединены два провода и который работает как одинарный выключатель, но имеет при этом три клеммы (2). Это переключатель на два направления, который подключен для однолинейного использования, то есть используется на одно направление, что совершенно безопасно.



Основные схемы управления освещением

На рисунках показана тыльная сторона выключателей с пружинными клеммами. Зелено-желтую жилу подсоедините к клемме заземления светильника (люстры). Если такая клемма отсутствует, то просто заизолируйте конец провода в светильнике.

1. Одноклавишный выключатель



2. Переключатель на два направления, подключенный на одно направление



Переключатели на два направления

Переключатель на два направления будет иметь, по крайней мере, по одному проводнику в каждой из своих трех клемм. В зависимости от положения клавиши клемма L соединяется либо с клеммой 1, либо с клеммой 2. Не вдаваясь пока в тонкости подключения на два направления (см. с. 143), отметим, что для правильного подключения нового механизма следует просто записать соответствие проводников на старом выключателе перед его отсоединением. Другой простой способ заключается в отсоединении по одной жиле и подсоединении ее к соответствующей клемме нового выключателя до отсоединения следующей жилы.



Двухклавишные выключатели

Двухклавишный, или двойной выключатель используется для управления двумя светильниками или двумя группами светильников. Возможны два варианта исполнения двойного выключателя. Обычно электрические элементы объединены в одном механизме (3). В некоторых сериях двухклавишный выключатель представляет собой комбинацию двух независимых друг от друга механизмов. В этом случае необходимо соединить между собой дополнительной перемычкой клеммы для подключения фазного провода (4).

3. Двухклавишный выключатель

4. Двухклавишный выключатель с двумя независимыми механизмами



Диммер вместо клавишного выключателя

Осмотрите клавишный выключатель для определения типа его подключения, затем купите выключатель-регулятор (диммер), соответствующий этому подключению.

Изготовители прилагают к диммерам инструкции, но подключаются они в основном так же, как и клавишные выключатели (5).

Будьте внимательны при выборе диммера. Проверьте его соответствие вашему светильнику (мощность и типы нагрузки: лампы накаливания, галогенные лампы с электронным или ферромагнитным трансформатором, диммируемые светодиодные или люминесцентные лампы).

При выборе мощности диммера нужно помнить, что паспортное значение указывается для случая одиночной установки в бетонную или кирпичную стену.

Когда диммер устанавливается в тонкостенные перегородки из гипсокартона и т. п., его мощность снижается примерно на 15% из-за ухудшения теплоотвода.

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

5. Типичный выключатель-регулятор



Выключатели с подсветкой в системе освещения с энергосберегающими лампами

С появлением компактных люминесцентных, а впоследствии и светодиодных ламп освещения многие домовладельцы столкнулись с проблемой их мерцания в выключенном состоянии при использовании выключателей с подсветкой.

Выключатель со светодиодным элементом подсветки (клавиша снята)



Дело в том, что при разомкнутых контактах выключателя через элемент подсветки (светодиод или неоновую лампу) продолжает протекать очень маленький ток (0,15—0,3 мА). Он вызывает свечение элемента подсветки, а также постепенно заряжает конденсатор, который является неотъемлемой частью схемы любой энергосберегающей (люминесцентной или светодиодной) лампы. При заряде конденсатора напряжение на нем растет и в определенный момент достигает уровня, достаточного для запуска основной схемы лампы. Энергии, запасенной в конденсаторе, хватает только на короткую вспышку. Он разряжается, и процесс повторяется вновь. Это в значительной степени снижает ресурс лампы, ну и, конечно, находиться в помещении с такой лампой крайне некомфортно.

Для кардинального решения этой проблемы необходимо исключить заряд конденсатора лампы при свечении элемента подсветки.

Это можно сделать двумя способами: подключить светильник через промежуточное реле или заменить такой выключатель переключателем с подсветкой, подключив его элемент подсветки нестандартным образом.



Использование промежуточного реле

Электромагнитное реле на ток 10—16 А надо подключить так, чтобы выключатель с подсветкой управлял катушкой реле (выводы А1, А2), а силовые контакты реле подавали питание на лампу освещения при включении выключателя. Современные реле достаточно компактны, их легко разместить в корпусе светильника или в люстре под декоративным колпаком, который закрывает узел крепления к потолку и монтажные клеммы.

Схема подключения выключателя с подсветкой с использованием промежуточного реле

Замена выключателя переключателем на два направления

При наличии в установочной коробке нулевого рабочего проводника (нейтрали) в качестве выключателя с подсветкой можно использовать переключатель на два направления с подсветкой. Обычно элемент подсветки подключается параллельно контактам выключателя. Для того чтобы исключить заряд конденсатора энергосберегающей лампы, необходимо подключить элемент подсветки нестандартным образом. Это возможно, только если элемент подсветки переключателя подсоединен гибкими проводниками.

Один провод элемента подсветки подключается к одной выходной клемме переключателя, а другой, с помощью подходящей монтажной клеммы, — к нейтрали. Саму монтажную клемму разместите в установочной коробке, за механизмом переключателя. Теперь при выключенном освещении питание подается только на элемент подсветки. При включении освещения подсветка гаснет, и питание подается на лампу.

Светодиодный элемент подсветки с гибкими соединительными проводниками

Нестандартная схема подключения элемента подсветки

Виды выключателей света. Схемы подключения выключателей света

Что может быть проще, чем выбрать выключатель освещения, скажите вы. Но, ведь при выборе даже выключателя освещения существуют свои критерии. Давайте даже возьмём способ подключения. Наверняка при монтаже выключателя, вы задавались вопросом, а как должным образом должно осуществляться подключение  выключателя? Некоторые ошибочно считают, что на выключатель подключается фаза и ноль. Это не правильное подключение, т.к данный вид подключения приводит  к КЗ(короткому замыканию) в проводке.

 Ниже, приведена схема, по подключению выключателя.

Итак, выключатель света служит для регулировки освещения. Если же говорить про их виды, то их достаточно много. Помимо клавишных выключателей, существуют еще диммеры, выключатели-переключатели, таймеры, сенсорные выключатели.  Основное их отличие состоит в том, что они имеют разную конструкцию, степерь защиты итд. Но принцип работы у выключателей света, один и тот же.

Перед тем как перейти к видам выключателей, некоторые из них были привидены выше, хотелось бы не много рассмотреть способы крепления, а также способы установки.

Способ крепеления проводника может осуществляться как на винтовых клеммах, так и на зажимных, т.е без винтовые. В первом варианте, проводник зажимается винтом между пластинами.

   Второй вариант набирает обороты в популярности т.к при монтаже является наиболее удобным и быстрым.



Также как и розетки, выключатели света существуют как для наружной установки, так и для скрытой.

Если проводка прокладывается открытая (гофре, кабель канале), то вам потребуется выключатели для наружной установки.

Если же у нас проводка прокладывается в стене(в штробе), то выключатель устанавливается в коробку и фиксируется в стене, после чего вы смело можете установить выключатель.

Большой ассортимент исчесляется не только по дизайнерским решениям, но и по колличеству клавиш. Общепринятые , это от одной до трёх клавиш, но встречаются и те которые больше трёх, но данные выключатели как правило редкость, честно говоря и смысла особого в них нету.

Если вам потребуется подключение люстры в которой присутсвует несколько каналов, или же присутсвуют доп. источники света, то вам необходимо поставить двухклавишный или трёхклавишный выключатель. Также не заыбвайте, что данный вид подключения должен быть выполнен не  двухжильной, а трёхжильной или четырёхжильной  проводкой .

Ниже приведена схема на подключение двухклавишного выключателя.



Теперь настало время поговорить о видах выключателей света.

Первым из инх будет  клавишным выключателем с подстветкой.

Я думаю, что каждый из вас сталкивался с проблемой, когда вернувшись домой вечером, нащупывал клавиши выключателя, в неосвещенной комнате.  Для того, чтобы избавиться от этой проблемы была придумана индикация к выключателю.  Согласитесь, это большой плюс, т.к в темном помещении подсветка легко опознается и вы с легкостью сможете найти месположение своего выключателя.

Не нужно беспокоится о большом потреблении электроэнергии, т.к подстветка её практически не потребляет.

Существует такой вид выключателей как переключатели.

Само по себе устройство имеет три контакта как минимум. Можно сказать, что переключатель постоянно находится в работе, т.к в одном положение клавишы она замыкает первые и вторые контакты, а в другом первые  и третьи, т.е просходит своего рода переключение, отсюда и название переключатель.  Кстати, вы можете задействовать только два контакта и тогда он будет работать как обычный выключатель.

Данный тип является очень удобным например, когда вам нужно управлять светом в двух местах.

Или же такой пример, если у вас двухэтажный дом и вам нужно отключить свет, когда вы поднимаетесь по лестнице, на первом этаже и включить на втором.



Схема подключения переключателя.





Диммеры или  светорегулятор.



Называют данное устройство по разному, основная его задача помимо выключателя, это регулировка света. Если напряжение низкое, то в таком случае освещение получается более мягким, данный вид выключателя очень удобен для тех , кто например оставляет свет в коридоре на ночь, или же, если кому то свет режет глаза во время определенного вида деятельности.

 При выборе диммера очень важно обращать внимание на его характеристики, т.к данные устройства рассчитаны на определенную мощность.

Также важно обращать внимание на лампы светильников, т.к диммер поддерживает не каждую лампу.  На некоторых лампах, например энергосберегающих, существует специальная маркировка.





Говоря о нововведениях, хотелось бы отметить такие выключатели, как сенсорные.  В данном устройстве используется датчик, который может реагировать на прикосновение(тепло рук) , также он может реагировать  на звук.  Эти модели используются аналогично как и обычные выключатели, т.е в сеть(220в), также имеют отличие по цвету, форме.







Как заменить выключатель света

Если вы ищете выключатель света, имейте в виду, что доступно несколько типов. Некоторые двухполюсные переключатели, которые управляют одним светом от двух или более переключателей, имеют три или четыре клеммных винта и клемму заземления. Однополюсные выключатели, которые управляют одним светом из одного места, имеют два клеммных винта и клемму заземления. Если вы заменяете двухполюсный переключатель, обратите внимание на существующую проводку, и если вы вообще не знаете, как действовать дальше, наймите лицензированного электрика для выполнения этой работы.

Вот как установить коммутатор самостоятельно:

отвертка
тестер цепи
острогубцы
инструменты для зачистки проводов
фонарь

1. Отключите питание на блоке автоматического выключателя.

2. Снимите крышку и проверьте клеммы с помощью тестера цепи. Если тестер не загорается, питание на выключатель не подается.

3. Открутите винты, удерживающие переключатель, и снимите его со стены.

4. Ослабьте винты, крепящие провода к переключателю, отсоедините провода и снимите переключатель. В более новых переключателях провода могут идти прямо в переключатель, где они удерживаются на месте зажимами внутри переключателя. Эти переключатели обычно имеют прорезь, в которую можно вставить небольшую отвертку, чтобы ослабить зажимы.

1. Начните с того, что согните конец заземляющего провода в небольшой крючок, поместите крючок на клемму заземления переключателя и затяните его на месте.

2. Подсоедините оставшиеся провода к клеммам и затяните их таким же образом. В вашем новом коммутаторе могут быть отверстия, позволяющие вставлять провода без использования клеммных винтов. Если это так, выпрямите провода, вставьте их в отверстия до упора, а затем потяните за них, чтобы убедиться, что они надежно закреплены на месте.

3. Аккуратно верните переключатель в исходное положение и закрепите его винтами. Установите на место крышку выключателя и включите питание на блоке автоматического выключателя.

Когда менять выключатель света

Выключатели света, как старые друзья. Вы знаете их много лет, поэтому, когда они ведут себя не так, как раньше, вы понимаете, что что-то не так. Хотя большинство проблем с выключателем света не являются пожароопасными, рекомендуется немедленно устранять любые проблемы, чтобы не подвергать свою семью риску.

Опытные электрики Roman Electric помогут вам определить признаки изношенного или неисправного выключателя света.

Crackle, Snap, Pop

Необычные звуки, исходящие от выключателя света, являются явным признаком того, что пришло время его заменить. Чаще всего проблема связана с неисправным переключателем. Но щелчок, шипение, треск или хлопок, когда вы щелкаете выключателем, также могут означать, что электрическая дуга под напряжением — потенциальная опасность возгорания. Вызовите электрика для диагностики проблемы.

Ощущение тепла

Если ваш выключатель света или пластина переключателя кажутся горячими, в стене может скрываться серьезная проблема с электричеством и опасность возгорания. Перегоревший выключатель означает, что через выключатель проходит слишком много напряжения или что у вас проблема с проводкой. Это правило не обязательно распространяется на диммирующие выключатели. С диммером ощущение слабого тепла является нормальным, поэтому обращайтесь к электрику только в случае сильного нагрева.

Световая задержка

Заметили задержку между нажатием выключателя и включением света? Скорее всего, электрические контакты изнашиваются.После многих лет использования металлические детали внутри выключателей изнашиваются и препятствуют поступлению электроэнергии к осветительным приборам. К счастью, это не признак пожарной опасности, а просто необходимость замены.

Расслабление

Если ваш выключатель света потерял твердую фиксацию, пришло время заменить его. Ослабление выключателя часто происходит одновременно с задержкой включения светильника. Оба симптома вызваны изношенными деталями переключателя.

Если на вашем выключателе света есть какие-либо из вышеперечисленных признаков, вы должны заменить его во избежание пожара.Но, благодаря достижениям в форме и функциях выключателей света, также есть много причин для замены работающего выключателя.

• Диммер – Диммерные выключатели позволяют регулировать уровень освещенности в комнате.
• Датчик движения – Функции датчика движения включают свет только при обнаружении движения в комнате и отключают его при отсутствии движения. Это может помочь сэкономить на затратах на электроэнергию.
• Задержка по времени – Функции задержки по времени отключают питание светильника по истечении определенного времени.
• Розетки — Если в вашей комнате есть дополнительные розетки, подумайте о приобретении выключателя света с подключенными розетками.

Не знаете, когда заменить выключатель света? Просто позвоните в Роман Электрик!

Если вы столкнулись со сложной проводкой, неисправными выключателями света и потенциальной опасностью возгорания, лучшее, что вы можете сделать, это вызвать электрика. В Roman Electric мы верим в быстрое, дружелюбное и эффективное обслуживание. Наша команда квалифицированных инженеров обслуживает район Милуоки на протяжении десятилетий, что сделало нас надежным именем в сфере обслуживания электрики, сантехники и отопления, вентиляции и кондиционирования воздуха.Позвоните нам по телефону 414-771-5400 или запишитесь на обслуживание на нашем сайте.

Как заменить однополюсный выключатель света

Замена стандартного однополюсного настенного выключателя света — это простой проект «сделай сам», для которого требуется всего несколько инструментов и немного ноу-хау.

Во-первых, если вам неудобно заниматься электромонтажными работами, обратитесь к электрику, чтобы он выполнил эту работу.

Кроме того, примите все меры предосторожности, упомянутые в этой статье, и работайте на свой страх и риск.

Теперь, вот как заменить этот выключатель!

Как работают переключатели

Переключатели работают, контролируя поток электрического тока в проводе под напряжением, при этом мощность поступает по проводу, прикрепленному к нижней части переключателя, и выходит на свет или другое электрическое устройство по проводу, прикрепленному к вершина.

Горячие провода в доме обычно имеют черный или красный цвет, нейтральные провода — белые, а провода заземления — оголенные или зеленые; но при определенных условиях горячий провод к выключателю может быть и белым. Если горячий провод белый, его следует обмотать черной изоляционной лентой, чтобы показать, что он работает как горячий провод.

Необходимые инструменты и расходные материалы

• Отвертки: Плоские и крестообразные.
• Тестер напряжения: Простой бесконтактный тестер напряжения.
• Инструмент для зачистки проводов: Набор инструментов для зачистки проводов.
• Изолента: Стандартная черная изолента для обмотки проводов.
• Выключатель света: Стандартный однополюсный настенный выключатель на одно нажатие. Есть разные стили на выбор, но другие различия в основном заключаются в качестве и устойчивости к атмосферным воздействиям. Если вы не уверены, какой переключатель вам нужен, возьмите старый с собой в магазин за помощью.

---

Шаг 1: Отключите питание на автоматическом выключателе

Начните с открытия панели автоматического выключателя и выключения автоматического выключателя, который питает коммутатор.Если выключатели не помечены, включите свет и пробуйте выключатели, пока свет не погаснет. Если вы не уверены или выключатель не работает, выключите главный выключатель дома, чтобы отключить всю панель. Убедитесь, что питание выключено, несколько раз щелкнув выключателем света.

---

Шаг 2: Снимите крышку переключателя

С помощью отвертки удалите винты, удерживающие крышку. Если ваша накладка прилипла к стене краской, слегка проведите канцелярским ножом между накладкой и стеной, чтобы прорезать слой краски.

---

Шаг 3: Отвинтите существующий переключатель

С помощью отвертки выкрутите винты, которыми переключатель крепится к электрической коробке, затем осторожно вытащите переключатель, чтобы получить доступ к проводам.

Различные типы домашних выключателей света

Если у вас возникли проблемы с выбором различных типов домашних выключателей света, которые вы можете установить в своем доме, то вы обратились по адресу. Эта статья расскажет вам о последних и лучших, а также о том, есть ли у вас правильная проводка для их установки.

Существует множество различных типов домашних выключателей света. От тумблеров до беспроводных выключателей света пусть вам посоветует мнение сертифицированных электриков. Мы устанавливаем много разных видов и знаем выключатели.

Список различных типов домашних выключателей света

• Однопозиционный тумблер (однополюсный)
• Одноместный декоративный переключатель (однополюсный)
• 2-местный тумблер (3-позиционный)
• 2-местный декоративный переключатель (3-контактный)
• Многопозиционный тумблер (4-контактный)
• Компактный выключатель
• Настенный выключатель с таймером
• Двухполюсный переключатель
• Диммер
• Переключатель управления вентилятором
• Smart Switch

62

Различные типы домашних выключателей света

Однопозиционный тумблер

Однопозиционный тумблер представляет собой стандартный переключатель вверх-вниз.Переключатель имеет положение маркировки, расположенное сверху и снизу. Клеммные винты находятся с правой стороны.

Эти типы выключателей являются самыми простыми выключателями света, которые вы увидите в любом доме. Коммутатор будет питать нагрузку до 1800 Вт. Переключатели подключены стандартным проводом nmd.

Be однополюсный выключатель света является одним из множества различных типов домашних выключателей света. Выключатель света можно использовать для различных видов освещения. Вы также увидите выключатель розеток с таким выключателем.Это для переключения ламп. Огни елки или что-нибудь еще, что вы можете придумать.

Однопозиционный переключатель Decora

Однопозиционный переключатель Decora практически идентичен однополюсному тумблеру, однако он намного крупнее и имеет прямоугольный размер.

Эти переключатели часто называют кулисными переключателями, и вы увидите их во многих домах более высокого класса. Несмотря на то, что внутри крышки переключателя есть маркировка для верхней и нижней части, на самом переключателе нет индикатора, показывающего, что выключено, а что включено.Они дают красивый чистый вид и обращаются к дому.

Двухпозиционный тумблер

Двухпозиционный тумблер, часто называемый трехпозиционным, аналогичен однополюсному выключателю, но позволяет переключать розетку или осветительный прибор из двух мест.

Эти выключатели обычно используются на лестницах. Вы также увидите, что они расположены в коридорах, в местах, которые слишком велики, чтобы иметь один выключатель. Эта форма тумблера не имеет маркировки на самом переключателе для движения вверх и вниз, но имеет маркировку внутри переключателя.

Этот переключатель имеет три винтовых зажима, один из которых является общим, а два – контактными. Путешественники делают то, что мы называем триггером питания между двумя точками переключателя.

Двухпозиционный переключатель Decora

Переключатель буквально идентичен способу тумблера. Единственная разница в том, что он имеет внешний вид кулисного переключателя. Эти типы переключателей снова используются для более эстетичного вида.

Эти типы переключателей бывают разных цветов и с множеством функций.

КУПИТЬ ЗДЕСЬ

Экономия места над нижними переключателями

Экономия места под выключателями или другими типами домашних выключателей света. Верхний нижний переключатель используется в труднодоступных местах. У вас может быть однополюсный переключатель сверху и однополюсный переключатель снизу.

Переключатель

также может иметь трехпозиционный переключатель сверху и трехпозиционный переключатель снизу. Это фактически позволяет установить положение переключателя в одном корпусе устройства. Их часто используют в ванных комнатах.

Некоторым людям не нравятся такие переключатели, потому что ими неудобно пользоваться. Однако их установка может быть дешевле для вашего электрика.

КУПИТЬ ЗДЕСЬ

Настенный выключатель с таймером

Настенный выключатель с таймером — это еще один тип выключателя, который можно использовать для различных целей. Таймер можно использовать для электроприборов, осветительных нагрузок, моторных нагрузок или всего, что вы хотите автоматически контролировать мощностью до 1 л.с.

У них есть ряд программ, которые вы можете применить к таймеру.Благодаря небольшому цифровому настенному дисплею очень легко увидеть, в каком режиме находится таймер и что он делает. У них есть встроенные часы, а также кнопка блокировки.

Настенные выключатели с таймером поставляются только в стиле декора. У них есть большая задняя часть, позволяющая работать электронике, она должна быть установлена ​​в одном корпусе устройства с большим пространством.

Двухполюсный переключатель

Двухполюсный переключатель используется для переключения таких элементов, как двигатель бака с горячей водой, нагрузка на что-либо еще, работающее в тяжелых условиях.Выключатели рассчитаны на нагрузку 240 вольт. Именно у них сзади четыре винтовых клеммы, две для линии и две для нагрузки.

Сколько людей и даже некоторые электрики ошибочно принимают выключатели за 4-позиционные выключатели. Вы должны внимательно посмотреть на заднюю часть переключателя, чтобы прочитать линию и нагрузку, чтобы убедиться, что это двухполюсный переключатель.

Этот тип дизайна также доступен в версии с таймером и в версии с декором. В некоторых приложениях вы увидите, что они используются для выключения и включения насосов для бассейнов.Они также используются для отключения водяного насоса в вашем доме. Это заменяет сервисное отключение, чтобы сантехник мог работать с вашей помпой в случае возникновения проблемы.

КУПИТЬ ЗДЕСЬ

Диммерные выключатели

Диммерные выключатели

в настоящее время прошли долгий путь. Существует множество различных диммерных выключателей. Вы обычный диммер, который управляет освещением. Обязательно ознакомьтесь с рейтингом диммера, чтобы совершить покупку.

Мы снова и снова видим, как клиенты меняют свои лампочки на 2 светодиода, а затем диммер не работает, плата заставляет лампочки мигать.это потому, что диммер не предназначен для светодиодного освещения. При покупке диммера убедитесь, что он предназначен для светодиодного освещения.

Еще одна вещь, на которую следует обратить внимание при покупке светодиодного диммера, это то, что диммер является однополюсным или трехполосным и рассчитан на место, в котором вы пытались его установить. Некоторые диммеры имеют двойной номинал: однополюсный и трехходовой. со светодиодом эти диммеры стоят около тридцати долларов.

Чтобы узнать больше о типе диммеров, о которых мы говорим, нажмите здесь.

КУПИТЬ ЗДЕСЬ

Беспроводные диммеры

В дополнение к упомянутым выше диммерам вы также можете приобрести так называемый беспроводной диммер. Диммер общается по нулевому проводу в вашем доме.

Допустим, у вас есть набор наружных точечных светильников, которыми вы хотите управлять для нескольких мест в вашем доме. У вас может быть беспроводной диммер у двери подвала, входной двери, двери патио в спальне, и все они управляют одними и теми же настроенными горшечными светильниками. Это очень хорошая идея.

Еще одна отличная идея – использовать выключатель для управления освещением или розетками в другом здании. Если у вас есть сарай или гараж, которым вы хотели бы управлять набором огней. Вы можете использовать беспроводной диммер, чтобы включить и выключить свет.

КУПИТЬ ЗДЕСЬ

Настенный выключатель управления вентилятором

Вопреки распространенному мнению, диммер не управляет потолочным вентилятором. Он просто перегорает со временем, включая вентилятор. Вы услышите сильный жужжащий шум, исходящий от вентилятора и, возможно, диммера.

Вам действительно необходимо установить блок управления потолочным вентилятором. Эти элементы управления бывают как однополюсными, так и трехходовыми. Электроника внутри блока управления вентилятором рассчитана на нагрузку двигателя.

Управление вентилятором также будет беспроводным. Вы можете приобрести их вместе с вентилятором. У них есть настенное управление, которое берет батареи и модуль, который входит в вентилятор.

Смарт-переключатели Wi-Fi

Интеллектуальные коммутаторы

— это новейшие и лучшие технологии. Они связываются с вашим домашним Wi-Fi.Настенный выключатель заменяет обычный выключатель и имеет индикатор Wi-Fi.

Вы можете управлять различными нагрузками. Они также имеют встроенные функции диммера. Будьте осторожны, чтобы не добавить слишком много из них в вашем доме. Вы обнаружите, что это довольно быстро замедляет сигнал Wi-Fi.

Чтобы устранить эту проблему, вы можете рассмотреть возможность установки отдельного маршрутизатора Wi-Fi, чтобы ротор мог действовать как концентратор для обмена данными с интеллектуальным коммутатором.

Автономный маршрутизатор Wi-Fi исключительно для умного коммутатора — это хорошая идея.Вы также можете купить отдельный концентратор с коммутаторами умного дома.

Будут ли эти переключатели работать с моим телефоном?

Да, эти переключатели будут работать с вашим телефоном. Вы можете загрузить приложение для смартфона, чтобы управлять всеми устройствами умного дома. Он может связываться с настенными выключателями, дверными звонками, камерами обогрева и многим другим.

Так что, если вы в отъезде и забыли запереть двери, вы можете сделать это со своего телефона. Если вам нужно включить отопление, когда вы вернетесь домой, то да, вы тоже можете это сделать.

Все ли выключатели света одинаковые

Простой ответ: нет, все выключатели света разные. Новый код гласит, что все проводные переключатели должны иметь нейтраль. Это сделано для того, чтобы вы могли добавлять такие вещи, как интеллектуальный переключатель, для которых требуется нейтраль.

Много раз старая школьная проводка позволяла запитать переключатель редактирования света, например, до переключателя света. Вы можете определить это, сняв выключатель света и увидев белый и черный провод, прикрепленный к выключателю.

Этот метод подключения больше не разрешен электротехническими нормами 2020 года.

Типы проводки выключателя света

Существует много различных видов проводки выключателя света. Вы можете подать питание через выключатель или через свет. Трехходовые выключатели часто проводят три провода через каждый из переключателей до света.

Стандартный 2-проводной выключатель света имеет два провода, подходящие к питанию, и два провода, выходящие к свету.

Подробнее о проводке выключателя света в другой статье, чтобы увидеть эту статью, нажмите здесь.

Могу ли я использовать однополюсный выключатель света в качестве трехходового

Технически нет, вы не должны использовать 3 контакта в качестве однополюсного для подключения выключателя света.Однако, если вы используете винтовые клеммы с правой стороны тройника. Он будет работать так же, как однополюсный выключатель.

Убедитесь, что трехпозиционный переключатель правильно направлен вверх. Это гарантирует, что 3-й путь будет отключен, когда он не находится в нижнем положении.

Сколько ватт выдержит выключатель света?

Стандартный однополюсный выключатель на 15 А рассчитан на мощность 1800 Вт. Вы также можете приобрести выключатель на 20 ампер, чтобы увеличить мощность. Не рекомендуется превышать 1500 Вт молнии на однополюсном выключателе света.

Это соответствует 80% нагрузки цепи. Если вам требуется большая допустимая нагрузка или несколько цирков, вы можете использовать реле освещения. Реле освещения позволяет запитать несколько цепей напрямую от источника питания сигналом выключателя света.

Этот тип выключателя света используется в больших коммерческих зданиях или на фабриках, где им необходимо одновременно включать несколько источников света.

Сколько коммерческих зданий будет иметь рядное освещение или флуоресцентное освещение, которое необходимо включить одновременно.

Как узнать, неисправен ли выключатель света?

Выключатели света настолько распространены в наших домах и служат так долго, что становится легко забыть об обслуживании. Но вы, возможно, слышали звук выключателя или мерцающий свет в доме, который вы не можете починить. Итак, вы начинаете задаваться вопросом, не испортилось ли оно. Ниже мы покажем вам признаки неисправного выключателя света и как определить, что ваш выключатель вышел из строя.

Выключатели света могут быть неисправны, если слышен звук при включении света.Например, щелчок, хлопок или другой звук.

Из-за чего выходит из строя выключатель света?

Как и любая другая вещь в мире, они со временем ломаются. Каждый выключатель света в какой-то момент выходит из строя. Но это простое устройство, в котором нет большого количества движущихся частей, поэтому они рассчитаны на долгий срок службы и не часто ломаются. На самом деле, они обычно длятся так долго, что мы часто думаем, что это свет, а не настоящий выключатель.

Признаки того, что пора заменить коммутатор

1. Свет не включается, включается через минуту или мерцает, и установка новой лампочки не помогает.Обычно некоторым лампочкам, например лампам накаливания, требуется минута, чтобы включиться. Мы все были там с ними. Но нормальные лампочки должны включаться мгновенно. Если это займет минуту или лампочка начнет мигать, попробуйте заменить лампочку. Если проблема все еще существует, есть большая вероятность, что вам нужен новый переключатель.
2. Выключатель шумит. Единственный звук, который вы должны услышать, это тот, который издает переключатель, когда вы щелкаете им. Если вы слышите жужжание, щелчки или любые другие необычные звуки, исходящие внутри переключателя, возможно, вам придется заменить его.
3. Искры. Если он искрит, когда вы щелкаете выключателем, вам нужно заменить выключатель. Теперь в выключателе может возникнуть естественная искра, но вы не заметите ее, если не выключите свет и не посмотрите на выключатель. При этом, если вы видите искру, треск или дым, вам необходимо заменить переключатель.
4. Теплый на ощупь. Диммерные выключатели нагреваются, и это совершенно естественно. Однако стандартный выключатель света не должен быть теплым на ощупь. Если это так, пришло время заменить переключатель.

Проверка коммутатора

Настоятельно рекомендуется не делать ничего с электричеством, если вы действительно не знаете, что делаете. Вам нужно знать, как отключить питание автоматическим выключателем, как отключить/повторно подключить выключатель и как проверить выключатель, чтобы убедиться, что питание действительно отключено, прежде чем что-либо делать с ним. Если вы не знаете, как это сделать, и живете в Ричмонде, штат Вирджиния, позвоните нам. Если вы не живете в Ричмонде, позвоните местному лицензированному электрику.

Предполагая, что вы знаете, что делаете, вот шаги:

1. Возьмите мультиметр и установите его на непрерывность или показание в омах.
2. Убедитесь, что питание отключено автоматическим выключателем.
3. Убедитесь, что питание выключено с помощью мультиметра.
4. Снимите крышку выключателя освещения и обратите внимание на цвета проводов, прикрепленных к каждой клемме, прежде чем отвинчивать ее.
5. Для проверки убедитесь, что переключатель находится в выключенном положении, и прикоснитесь каждым проводом мультиметра к одной клемме.С однополюсным выключателем света вы увидите обе клеммы с одной стороны. Вы также можете заметить зеленый провод заземления.
6. Когда провода коснутся клемм, переведите переключатель во включенное положение. Вы должны получить значение 1 или близкое к нему. Если вы этого не сделаете, переключатель вышел из строя и его необходимо заменить.

Когда звонить специалисту

Если вы не знакомы с мультиметром, не знаете, как отключить и проверить электричество, или вам просто неудобно, вызовите специалиста.Электрик может заменить ваш выключатель света по очень доступной цене, и это займет у них всего несколько минут. И если вы живете рядом с нами и нуждаетесь в электрической компании Ричмонда, позвоните нам, чтобы помочь с выключателем света и любыми другими электрическими потребностями.

Встроенный выключатель света | Magnum Innovations

Интегрированный выключатель света | Magnum Innovations

Этот веб-сайт требует JavaScript. Если вы не отключили JavaScript вручную, возможно, настройки безопасности вашего браузера или брандмауэра блокируют JavaScript.Пожалуйста, снова включите JavaScript и обновите эту страницу, чтобы продолжить.

Встроенный выключатель освещения

Мх-ИЛС2

Описание

Линейка настенных выключателей Magnum Energy работает в сочетании с продуктами EnOcean для беспроводного управления освещением с автономным питанием, чтобы обеспечить оптимальное решение для модернизации освещения.Эти беспроводные продукты сочетают в себе технологию коммутации Magnum с автономными и беспроводными технологиями, разработанными и лицензированными EnOcean. Приемник настенного выключателя может быть установлен вместо традиционных однополюсных настенных выключателей и помещается в стандартную одноблочную настенную коробку. Дополнительная проводка не требуется.

Эти компоненты совместимы с лампами накаливания, люминесцентными лампами и низковольтным освещением. Приемник EnOcean реагирует на сигналы от передатчиков EnOcean, включая или выключая реле (управляющее нагрузкой).Приемник оснащен одним нажатием ВКЛ/ВЫКЛ (возврат в нейтраль) ручного переключателя, который можно использовать для переключения состояния ВКЛ/ВЫКЛ легкой нагрузки.

• Приемник настенного радиочастотного выключателя помещается в стандартную одноблочную настенную коробку.
• Новые провода не требуются, продукт использует существующую проводку переменного тока и нагрузки.
• Совместим с лампами накаливания, люминесцентными лампами и низковольтным освещением.
• Простая и быстрая установка, замена существующего выключателя освещения и сопряжение/обучение переключателя или датчика передатчика с автономным питанием менее чем за 10 минут.
• Настенный выключатель в стиле Decorator имеет конструкцию ВКЛ/ВЫКЛ с возвратом в нейтральное положение.
• Доступны нейтральные и ненейтральные модели приемника настенного выключателя.

ВСЕ ПРОДУКТЫ ДЛЯ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

Интеллектуальный повторитель
Mx-USR-RPT

Беспроводной повторитель, который принимает телеграммы и повторно отправляет их для улучшения и увеличения расстояния сигнала от передатчика до получатель.Обычно повторитель используется, когда датчик установлен слишком далеко от приемника или между датчиками есть препятствия. датчик и приемник, который уменьшает сигнал.

Реле автоматического управления нагрузкой
Mx-ALCR

Magnum MX-ALCR является устройством управления аварийным освещением, внесенным в список UL 924. Это устройство предназначено для обеспечения «включенного состояния» при отключении электроэнергии. MX-ALCR обнаруживает перебои в подаче электроэнергии и включает подключенную нагрузку аварийного освещения на полную яркость, минуя любые обычные выключатели освещения и элементы управления диммерами.

Беспроводной датчик движения/люкс
Mx-ML2

Mx-ML2 — это беспроводной пассивный инфракрасный датчик с автономным питанием, который обеспечивает надежное обнаружение присутствия людей и идеально подходит для управления освещением в зависимости от присутствия людей.

Беспроводной датчик присутствия
Mx-EOSC (потолочный)

Датчик присутствия, монтируемый на потолке, экономит энергию и повышает удобство, точно определяя, занято помещение или нет.

Беспроводной датчик присутствия
Mx-EOSW (настенный)

Настенный датчик присутствия экономит энергию и повышает удобство, точно определяя, занято помещение или нет.

1- или 2-канальный коммутатор (ZigBee EDRP/ESRP)
MZ-ESRP / MZ-EDRP

Беспроводной (через модуль передатчика ZigBee) и без батареи, одно- или двухканальный выключатель света. Чистый современный дизайн делает их привлекательным дополнением к любому интерьеру.

1- или 2-канальный коммутатор (ZigBee ASW1/2)
MZ-ASW1 / MZ-ASW2

Выключатель света представляет собой беспроводной передатчик без батареи (через модуль передатчика ZigBee), который обменивается данными с различными приемниками. Доступны несколько вариантов цвета / отделки.

1- или 2-канальный переключатель (ASW1/2)
Mx-ASW1 / Mx-ASW2

Выключатель света представляет собой беспроводной передатчик без батареи, который обменивается данными с различными приемниками.Доступны несколько вариантов цвета / отделки.

1- или 2-канальный коммутатор (ESRP/EDRP)
Mx-EDRP / Mx-ESRP

Беспроводной и безбатарейный одно- или двухканальный выключатель света. Чистый современный дизайн делает их привлекательным дополнением к любому интерьеру.

Встроенный выключатель освещения
Mx-ILS2

Этот встроенный выключатель света помещается в стандартную одностворчатую настенную коробку и может работать в сочетании с устройствами беспроводного управления Magnum.

Узел освещения (LBKO10V)
Mx-OPUS-LBKO10V (низкий отсек)

Когда устройство подключено к драйверам диммирования 0-10 В, это позволяет любому производителю освещения поставлять простые, полностью подключенные светильники.

Узел освещения (ЛБКОД)
Mx-OPUS-LBKOD (низкий отсек)

Встроенный контроллер освещения DALI с цифровым ИК-датчиком и датчиком окружающего света для приложений сбора дневного света, а также обнаружения присутствия.

Узел встроенного освещения (10V12)
Mx-OPUS-10V12

Mx-OPUS-10V12 совместим с драйверами светодиодов 0–10 В с функцией диммирования и выключения. Питание устройства осуществляется через доступное низкое напряжение от драйвера или доступного источника 12-15 В постоянного тока.

2-канальный узел встроенного освещения (10V12-2)
Mx-OPUS-10V12-2

Mx-OPUS-10V12-2 (2 канала) совместим с драйверами светодиодов 0–10 В с функцией диммирования и выключения. Питание устройства осуществляется через доступное низкое напряжение от драйвера или доступного источника 12-15 В постоянного тока.

Узел встроенного освещения (DR10V)
Mx-OPUS-DR10V

Совместимость с драйверами светодиодов 0–10 В с функцией диммирования. Устройство питается через доступное низкое напряжение от драйвера или доступного источника 12-36 В постоянного тока, 12-24 В переменного тока рядом с уровнем прибора.

Узел встроенного освещения (DRD)
Mx-OPUS-DRD

Mx-OPUS-DRD обеспечивает двунаправленную интеграцию беспроводного управления освещением DALI (цифровой адресный интерфейс освещения) на уровне прибора.

Узел встроенного освещения (DRDHV)
Mx-OPUS-DRDHV

Mx-OPUS-DRDHV обеспечивает двунаправленную беспроводную интеграцию управления освещением DALI (цифровой адресный интерфейс освещения) на уровне прибора.

Узел встроенного освещения (DRDLV)
Mx-OPUS-DRDLV

Mx-OPUS-DRDLV обеспечивает двустороннюю беспроводную интеграцию управления освещением DALI (цифровой адресный интерфейс освещения) на уровне прибора.

Узел освещения (HBKO10V)
Mx-OPUS-HBKO10V

Когда устройство подключено к драйверам диммирования 0-10 В, это позволяет любому производителю освещения поставлять простые, полностью подключенные светильники.

Узел освещения (ХБКОД)
Mx-OPUS-HBKOD

Встроенный контроллер освещения DALI с цифровым ИК-датчиком и датчиком окружающего света для приложений по сбору дневного света, а также для обнаружения присутствия.

Проводной датчик движения/люкс (HPML)
Mx-OPUS-HPML (высокий отсек)

Проводной датчик движения/освещенности, который работает в тандеме с OPUS-DRD, DR10V, DRDHV и DRDLV компании Magnum, обеспечивая дополнительный контроль над вашим устройством.

Узел встроенного освещения (ML10V)
Mx-OPUS-ML10V (низкий отсек)

Подключение устройства к драйверам диммирования 0–10 В позволяет любому производителю осветительных приборов поставлять простые, полностью подключенные светильники. Небольшой элегантный форм-фактор включает датчик PIR/Lux.

Узел встроенного освещения (ML10VHB)
Mx-OPUS-ML10VHB (высокий отсек)

Подключение устройства к драйверам диммирования 0–10 В позволяет любому производителю осветительных приборов поставлять простые, полностью подключенные светильники.Небольшой элегантный форм-фактор включает датчик PIR/Lux.

Узел встроенного освещения (MLD)
Mx-OPUS-MLD (низкий отсек)

Подключение устройства к драйверу Philips Xitanium SR или драйверу DALI позволяет любому производителю осветительных приборов поставлять полностью подключенные светильники. Малый форм-фактор включает датчик PIR/Lux.

Узел встроенного освещения (MLDHB)
Mx-OPUS-MLDHB

Подключение устройства к драйверу Philips Xitanium SR или драйверу DALI позволяет любому производителю осветительных приборов поставлять полностью подключенные светильники.Малый форм-фактор включает датчик PIR/Lux.

Узел встроенного освещения (MLDE)
Mx-OPUS-MLDE (highbay)

Подключение устройства к драйверу Philips Xitanium SR или драйверу DALI позволяет любому производителю осветительных приборов поставлять полностью подключенные светильники. Малый форм-фактор включает датчик PIR/Lux.

ШИМ-модуль затемнения светодиодов
Mx-OPUS-PWMLV

Модуль управления ШИМ-управлением яркостью светодиодов Magnum Energy Solution, используя тысячи ступеней регулировки яркости ШИМ, создает то, что естественный глаз воспринимает как единое непрерывное затемнение даже при чрезвычайно низких уровнях освещенности.

1-канальное реле освещения (USR-L3)
Mx-USR-L3

Mx-USR-L3 обеспечивает двунаправленное управление вкл/выкл и диммированием 0–10 В в сочетании с беспроводным выключателем света или автоматическим отключением в сочетании с беспроводным датчиком движения.

2-канальное реле освещения (UTR-L3)
Mx-UTR-L3

Mx-UTR-L3 предлагает двунаправленное управление, включение/выключение и управление яркостью 0-10 В в сочетании с беспроводным выключателем света или автоматическое отключение в сочетании с беспроводным датчиком OCC.

1-канальное реле освещения (ШИМ)
Mx-USR-L3PWM

Mx-USR-L3PWM предлагает двунаправленное управление, включение/выключение и управление яркостью 0–10 В в сочетании с беспроводным выключателем света или автоматическое отключение в сочетании с беспроводным датчиком OCC.

© Магнум Инновации 2018
Все права защищены

Типы выключателей света (Руководство для начинающих)

Если вы планируете установить новые выключатели света в своем доме, вам не обязательно быть экспертом.Тем не менее, Salt Light & Electric рекомендует изучить различные типы выключателей света, чтобы найти то, что подходит вам лучше всего. Конечно, поиск в Интернете ценной информации о выключателях света может занять много времени — с сотнями кроличьих нор, в которые могут попасть потребители. К счастью, наша команда профессиональных электриков здесь, чтобы помочь! Компания Salt Light & Electric составила руководство для начинающих по выключателям света, в котором представлены общие конструкции и их различные функции.

Однополюсный выключатель света  –

Самый распространенный тип выключателя света в вашем доме, однополюсные выключатели представляют собой рычажные выключатели с простой функцией включения и выключения.Название «однополюсный» относится к одной цепи, проходящей через переключатель, что означает, что вы управляете только одним светом с одного переключателя. Однополюсные выключатели легко узнать по маркировке ON и OFF на рычаге.

Многопозиционные коммутаторы  –

Многопозиционные переключатели бывают нескольких вариантов, и их функция заключается в том, чтобы несколько переключателей управляли одним и тем же светом. Одна версия представляет собой трехпозиционный переключатель, который, несмотря на свое название, управляет светильником из двух разных мест.Четырехпозиционные переключатели делают то же самое, но вместо них позволяют использовать три переключателя. Причина, по которой их имена на один интервал выше, связана с количеством клеммных винтов, которыми они обладают, каждый из которых соединяет провод с выключателем. Многопозиционные переключатели идентифицируются по отсутствию маркировки ON и OFF на рычаге из-за того, что состояние света зависит от нескольких переключателей. Если на рычаге вашего переключателя нет маркировки, то, скорее всего, это многопозиционный переключатель.

Диммер  – Диммерные выключатели

предлагают больше возможностей для персонализации, чем простое включение и выключение, поскольку они используются для уменьшения яркости света, не выключая его полностью.Элементы управления на диммере могут быть вращающимися, скользящими или в других вариантах. Подобно традиционным выключателям света, они также выпускаются в версиях для нескольких мест и могут использоваться для затемнения одного и того же светильника в разных местах дома.

Программируемый переключатель таймера  –

Программируемые выключатели с таймером позволяют точно настроить время включения светильника. Вы можете запланировать, когда вы хотите, чтобы прибор включался в каждый день недели, что дает вам возможность сократить потребление энергии.Некоторые варианты этого переключателя имеют возможности Wi-Fi, что позволяет вам настраивать освещение прямо с вашего смартфона.

Переключатель присутствия  –

Известные также как выключатели датчиков движения, выключатели присутствия активируют светильник при обнаружении движения, а затем выключают его при отсутствии обнаружения. Как и программируемые выключатели с таймером, выключатели присутствия хорошо работают, чтобы сократить потребление энергии и придать вашему дому современный вид.
