Выпрямитель для зарядки аккумуляторов 12/24 В

Знакомые с автобазы маршрутных микроавтобусов попросили сделать зарядное устройство для зарядки аккумуляторов 12 В и 24 В. Поскольку пользоваться им будут абсолютно неподготовленные люди, решено сделать его устойчивой к ошибкам от далёких от электроники юзерам.

Просмотрев несколько разных схем с сайта 2Схемы обнаружилось, что бессмысленно делать какую-то автоматику и электронику. Выпрямитель должен просто давать правильное напряжение и, при необходимости, оптимальный ток. Что как раз нужно автомобильным аккумуляторам.

Схема выпрямителя для АКБ на 12 и 24 В

В общем конструкция тривиальна. Трансформатор, выключатель, диодный мост, светодиоды, амперметр, реле, кнопка. Вот и всё.

Как действует зарядное устройство

Нажмите кнопку СТАРТ, чтобы подать напряжение на трансформатор. Это приводит в действие реле Pk, которое соединит контакты, подключенные параллельно кнопке START. Цепь зафиксируется и проводит до тех пор, пока на катушке реле есть напряжение.

Реле действует как «защита от дурака», такая как случайное замыкание и постоянная перегрузка выпрямителя. Короткое замыкание или большой ток вызывают падение напряжения и реле размыкается, отключая источник питания трансформатор и защищая выпрямитель от повреждения.

Далее тут есть переключатель напряжения в сочетании со светодиодами, которые информируют о текущем напряжении на выходе. Можно было соединить две обмотки параллельно и тогда выходной ток был бы больше, но в наличии был переключатель только однополюсный. Конечно вы можете сделать такую модификацию либо использовать другой трансформатор и получать разные напряжения, например 6 В и 12 В. Нужно только впаять другое реле и светодиоды.

Выходные напряжения 14 В и 28 В. Ток — 3,5 А или чуть выше. Понадобилось всего 5 часов, чтобы собрать и запустить его (с перерывом на обед). Передняя панель напечатана на белой клейкой бумаге для струйной печати.

Аккумулятор должен заряжаться током 1/10 от его емкости, то есть 45 Ач — 4,5 А. Что подразумевает полное время зарядки 10 часов. Полная разрядка кислотной батареи окажет большое влияние на ее работу.

Конечно ошибкой является отсутствие предохранителя на выходе выпрямителя, который защитил бы АКБ в случае пробоя моста. Кроме того, сетевой предохранитель следует обязательно размещать на обмотке.

Что касается отсутствия регулирования тока. Вероятно оно и не нужно при такой текущей эффективности. Максимальный ток составляет 3,5 А, то есть можете легко зарядить авто аккумулятор 36 Ач и выше. Перегрузка тоже не угроза, потому что напряжение низкое и ток будет падать с ростом напряжения. Естественно заряжая аккумулятор не забывайте, что он подключен (автомата тут нет).

Понятно что в идеале зарядный ток должен быть установлен на уровне 10% емкости аккумулятора (например 100 Ач — это 10 A зарядный ток или 50 Ач — это зарядный ток 5 А), после этого зарядное напряжение не должно превышать 13,8 В во время обычной зарядки, а на ускоренном третьем напряжении 15 В должен быть автоматический выключатель зарядки, когда зарядный ток достигает небольшого значения на конечной стадии зарядки и зависит от емкости аккумулятора и его температуры, ну и должно быть защищено от короткого замыкания и перегрузки, но это всё уже из области совсем других ЗУ.

Если трансформатор на напряжение 20 В, то будет ток намного больше, чем 10 А, а если 10 В, ток, вероятно, вообще не будет течь. Для зарядки батареи обычно достаточно 5 А. Помните еще одну вещь: чем больше ток, который заряжаете АКБ, тем быстрее придётся заменить его новым!

Схема защиты зарядного

Самая простая система защиты может быть выполнена на нескольких радиоэлементах. Реле с контактным током, превышающим зарядный ток (например 16 А) — катушка на 5-9 В постоянного тока. Диод — 1 А, резистор Р — в 5 раз больше, чем сопротивление катушки реле. Конденсатор С — например 220 мкФ 25 В. Конечно у схемы есть недостаток — после отсоединения аккумулятора реле продолжает работать, пока не отключится электропитание.

Можно использовать два решения. Сначала установите дополнительный выпрямительный диод в направлении противоположном «стабилитрону» в цепи катушки реле. Второе решение состоит в том, чтобы поставить выпрямительный диод в противоположном направлении вместо «стабилитрона», а светодиод также обратно плюс резистор и использовать его как знак обратного подключения батареи.

Также советую использовать диоды Шотки, например, от блока питания компьютера. Эти диоды выделяют меньше тепла чем обычные. Дальнейшее снижение потерь мощности в выпрямителе может быть достигнуто с помощью трансформатора с симметричной (двойной) вторичной обмоткой. Трансформатор тут на 50 Вт, нельзя ожидать от него многого, но он всё-же делает свою работу уже долгое время.

ТОП-лучших производителей + инструкция как сделать в домашних условиях

В настоящее время подпитывающие блочные системы – это основная часть приборов освещения. Именно 12-вольтовое подпитывающее устройство позволяет сэкономить электрическую энергию. Сделать прибор несложно. В нашей статье мы попытаемся ответить на вопрос, как сделать блок питания своими руками.

Краткое содержимое статьи:

Типы блоков питания

Принято разделять подпитывающие системы на несколько типов. В первую группу входят вторичные источники электропитания, которых большое количество.

Во вторую – трансформаторного или сетевого. Третья группа включает импульсные источники. Каждый из блоков питания имеет свои характеристики, свои положительные и отрицательные стороны.

Основная часть приборов освещения – система подпитки. Именно 12-вольтовое подпитывающее устройство позволяет сэкономить электрическую энергию. Сделать прибор несложно. В нашей статье мы попытаемся ответить на вопрос, как сделать блок питания своими руками.


Самым распространённым является подпитывающая система второго типа, которую и будем сегодня собирать.

Составляющие части устройства

Собираемый нами сегодня механизм состоит из трёх частей:

  • понижающего трансформатора, являющегося наиболее важной и неотъемлемой частью;
  • конденсатора, с помощью которого стабилизируется текущее напряжение до оптимальных показаний;
  • диодов, которые необходимы для сборки диодного моста своими руками.

Каждая из частей очень важна.

Если в какой-либо из них допустить ошибку при сборке, то это приведёт к тому, что неправильно будет работать собранный агрегат и подключённый к системе бытовой электрический прибор. А также собранный аппарат может вообще не включиться. Рассмотрим каждый из компонентов механизма более подробно.

Выбор трансформатора

Преобразующее напряжение приспособление является одним из главных трансформаторных компонентов. Здесь переменное 220-вольтовое напряжение преобразуется в подобное себе, но немного с пониженной амплитудой.

Воспользовавшись простыми подсчётами, выясним, сколько вторичная обмотка совершила оборотов вокруг своей оси. Узнав число оборотов (обычно показатель вольтажа в этом случае 6,3), следует разделить вольтовый показатель на количество витков.

Обычный понижающий прибор, необходимый для уменьшения вольтажа с привычного 220-вольтового до 12-вольтового, можно использовать в качестве машины трансформаторного типа.

Оптимально брать для прибора конденсатор 470 мкФ ёмкости с 25-вольтовым напряжением. Почему это будет оптимальным вариантом? Это связано с тем, что, когда напряжение выходит из агрегата, то оно становится выше стандартного с вольтажем в 12В. Когда механизм начинает работать, то напряжение возвращается к стандартным показателям (12 В).


Как изготовить выпрямитель

Устройство, работающее на полупроводниковых диодах, называется выпрямителем, который является одним из важных элементов схемы блока питания. С помощью выпрямителя преобразовываются значения переменного тока, приближают к его постоянным показателям.

Не представляет никакого труда собрать своими руками блок питания на 12 вольт. Прежде всего следует усвоить, что конденсатор имеет два выхода: один из них положительный, другой отрицательный.

Как же понять, где находится какой? Если диод имеет положительное значение, то на нём есть специальная полоска, если нет полоски, то значит, диод имеет отрицательное значение.

Диодокомпоненты соединяются последовательно:

Схематическое соединение 2-х элементов: приспособление с минусом необходимо подключить к диоду с положительным значением.

Подобным образом проходит соединение 2-х других диодов (приспособление с минусом необходимо подключить к диоду с положительным значением). Соединение парных конструкций между собой, при этом необходимо попарно подсоединить диоды (отрицательный с отрицательным показателем, а положительный с положительным).

Важно проследить, чтобы подключение было правильным, иначе это приведёт к проблемам в работе механизма.

После создания диодного мостика с 4 соединительными точками:

  • двумя с плюс-минус схемой;
  • одной плюс-плюсовой;
  • одной минус-минусовой – можно приступать к сборке механизма. Важно при этом проверить качество контакта между диодными системами.

Сборка фильтрационных блоков

Перед тем, как подключить блок питания 12 вольт, рекомендуется установить специальные фильтры, которые помогут работе подключённых к устройству бытовых приборов.

Чтобы подпитывалась бытовая техника, обычно применяется LC-цепочка. Там, где выходит из устройства выпрямитель со  значением плюс, необходимо подключение дросселя. Через него должно осуществляться прохождение электрического тока.

На второй ступени фильтрации ведётся работа с электролитическим конденсатором, имеющим большую ёмкость, который следует подключить к дросселю со стороны, имеющей положительное значение.


Соединение второго вывода идёт к общему электрическому проводу со значением минус. Электролитический конденсатор способствует стабилизации электрического тока. Как же это происходит? Этот вопрос мы рассмотрим немного подробнее.

Как стабилизировать напряжение на выходе

Чтобы стабилизировать выходное напряжение, можно воспользоваться стабилитроном, имеющим силу 12-вольтового показателя. Даже если установить более мощные стабилизаторы, то на выходе получаются те же 12 Вольт.

Куда же уходит оставшееся количество? Остальная часть переходит в тепловую энергию, поэтому этот компонент принято монтировать на поверхность радиатора.

Процесс регулирования

Обычно принято использовать регулируемые блоки питания. Необходимо при установке стабилизатора смонтировать специальный провод, к которому следует подключить переменный резистор.

Переменный резистор и выход сборки имеет 220-омовые показатели сопротивления. Полупроводниковый диод устанавливают на входе и выходе из стабилизирующего устройства.

Регулятор позволяет стабилизировать показатели тока до оптимальных значений, предотвращает перегорание механизма. Для усиления безопасности собранного агрегата можно устанавливать электронный вольтметр на выходе из системы, который поможет отслеживать показатели текущего в системе напряжения.

Собрать блок питания на 12 Вольт не представляет сложности даже человеку с минимальными знаниями в области сборки каких-либо устройств. Для этого можно воспользоваться пошаговой инструкцией с фото на каждом из этапов. Имея необходимые детали и пошаговую инструкцию, можно собрать любой механизм.

При подключении к электроприборам необходимо проконсультироваться с мастером-электриком, который просмотрит правильность сборки, что предотвратит проблемы с работой приспособления.

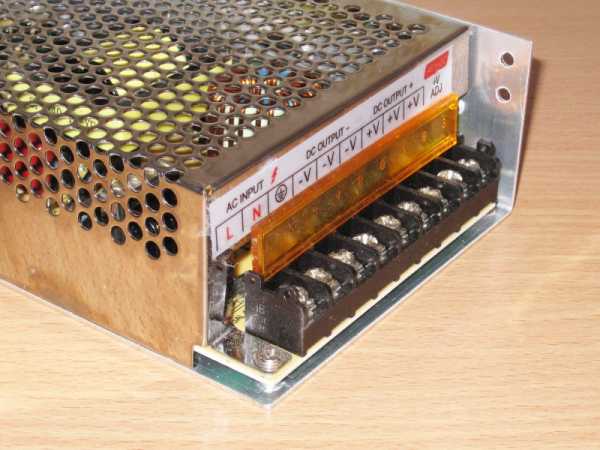

Фото блоков питания на 12 вольт

Как сделать блок питания 12В своими руками

Блок питания постоянного напряжения 12 вольт состоит из трех основных частей:

  • Понижающий трансформатор с обычного входного переменного напряжения 220 В. На его выходе будет такое же синусоидальное напряжение, только пониженное до примерно 16 вольт по холостому ходу – без нагрузки.
  • Выпрямитель в виде диодного моста. Он «срезает» нижние полусинусоиды и кладет их вверх, то есть получается напряжение, меняющееся от 0 до тех же 16 вольт, но в положительной области.
  • Электролитический конденсатор большой емкости, который сглаживает полусинусоиды напряжения, делая их приближающимися к прямой линии на уровне в 16 вольт. Это сглаживание тем лучше, чем больше емкость конденсатора.

Самое простое, что нужно для получения постоянного напряжения, способного питать приборы, рассчитанные на 12 вольт – лампочки, светодиодные ленты и другое низковольтное оборудование.

Понижающий трансформатор можно взять из старого блока питания компьютера или просто купить в магазине, чтобы не заморачиваться с обмотками и перемотками. Однако чтобы выйти в конечном счете на искомые 12 вольт напряжения при работающей нагрузке, нужно взять трансформатор, понижающий вольт до 16.

Для моста можно взять четыре выпрямительных диода 1N4001, рассчитанных на нужный нам диапазон напряжений или аналогичные.

Конденсатор должен быть емкостью не менее 480 мкФ. Для хорошего качества выходного напряжения можно и больше, 1 000 мкФ или выше, но для питания осветительных приборов это совсем не обязательно. Диапазон рабочих напряжений конденсатора нужен, скажем, вольт до 25.

Компоновка прибора

Если мы хотим сделать приличный прибор, который не стыдно будет потом приделать в качестве постоянного блока питания, допустим, для цепочки светодиодов, нужно начать с трансформатора, платы для монтажа электронных компонентов и коробки, где все это будет закреплено и подключено. При выборе коробки важно учесть, что электрические схемы при работе разогреваются. Поэтому коробку хорошо найти подходящую по размерам и с отверстиями для вентиляции. Можно купить в магазине или взять корпус от блока питания компьютера. Последний вариант может оказаться громоздким, но в нем как упрощение можно оставить уже имеющийся трансформатор, даже вместе с вентилятором охлаждения.

Корпус блока питанияКорпус блока питания

На трансформаторе нас интересует низковольтная обмотка. Если она дает понижение напряжения с 220 В до 16 В – это идеальный случай. Если нет, придется ее перемотать. После перемотки и проверки напряжения на выходе трансформатора его можно закрепить на монтажной плате. И сразу продумать, как монтажная плата будет крепиться внутри коробки. У нее для этого имеются посадочные отверстия.

Низковольтная обмоткаМонтажная плата

Дальнейшие действия по монтажу будут проходить на этой монтажной плате, значит, она должна быть достаточной по площади, длине и допускать возможную установку радиаторов на диоды, транзисторы или микросхему, которые должны еще поместиться в выбранную коробку.

Диодный мост

Диодный мост собираем на монтажной плате, должен получиться такой ромбик из четырех диодов. Причем левая и правая пары состоят одинаково из диодов, подключенных последовательно, а обе пары параллельны друг другу. Один конец каждого диода маркирован полоской – это обозначен плюс. Сначала паяем диоды в парах друг к другу. Последовательно – это значит плюс первого соединен с минусом второго. Свободные концы пары тоже получатся – плюс и минус. Параллельно соединить пары – значит спаять оба плюса пар и оба минуса. Вот теперь имеем выходные контакты моста – плюс и минус. Или их можно назвать полюсами – верхним и нижним.

Схема диодного моста

Остальные два полюса – левый и правый – используются как входные контакты, на них подается переменное напряжение с вторичной обмотки понижающего трансформатора. А на выходы моста диоды подадут пульсирующее знакопостоянное напряжение.

Если теперь подключить параллельно с выходом моста конденсатор, соблюдая полярность – к плюсу моста – плюс конденсатора, он напряжение начнет сглаживать, причем настолько хорошо, насколько велика у него емкость. 1 000 мкФ будет достаточно, и даже ставят 470 мкФ.

Внимание! Электролитический конденсатор – прибор небезопасный. При неверном подключении, при подаче на него напряжения вне рабочего диапазона или при большом перегреве он может взорваться. При этом разлетается по округе все его внутреннее содержимое – лохмотья корпуса, металлической фольги и брызги электролита. Что весьма опасно.

Ну вот и получился у нас самый простой (если не сказать, примитивный) блок питания для приборов напряжением 12 V DC, то есть постоянного тока.

Проблемы простого блока питания с нагрузкой

Сопротивление, нарисованное на схеме – это эквивалент нагрузки. Нагрузка должна быть такова, чтобы ток, ее питающий, при подаваемом напряжении в 12 В не превысил 1 А. Можно рассчитать мощность нагрузки и сопротивление по формулам.

Откуда сопротивление R = 12 Ом, а мощность P = 12 ватт. Это значит, что если мощность будет больше 12 ватт, а сопротивление меньше 12 Ом, то наша схема начнет работать с перегрузкой, будет сильно греться и быстро сгорит. Решить проблему можно несколькими способами:

  1. Стабилизировать выходное напряжение так, чтобы при изменяющемся сопротивлении нагрузки ток не превышал максимально допустимого значения или при внезапных скачках тока в сети нагрузки – например, в момент включения некоторых приборов – пиковые значения тока срезались до номинала. Такие явления бывают, когда блок питания запитывает радиоэлектронные устройства – радиоприемники, и пр.
  2. Использовать специальные схемы защиты, которые бы отключали блок питания при превышении тока на нагрузке.
  3. Использовать более мощные блоки питания или блоки питания с большим запасом мощности.

Блок питания со стабилизатором на микросхеме

На рисунке ниже представлено развитие предыдущей простой схемы включением на выходе микросхемы 12-вольтового стабилизатора LM7812.

Блок питания со стабилизатором на микросхеме

Это уже лучше, но максимальный ток в нагрузке такого блока стабилизированного питания по-прежнему не должен превышать 1 А.

Блок питания повышенной мощности

Более мощным блок питания можно сделать, добавив в схему несколько мощных каскадов на транзисторах Дарлингтона типа TIP2955. Один каскад даст прибавку нагрузочного тока в 5 А, шесть составных транзисторов, подключенных параллельно, обеспечат нагрузочный ток в 30 А.

Транзисторы Дарлингтона типа TIP2955

Схема, обладающая такой выходной мощностью, требует соответствующего охлаждения. Транзисторы должны быть обеспечены радиаторами. Возможно, понадобится и дополнительный вентилятор охлаждения. Кроме того, можно защититься еще плавкими предохранителями (на схеме не показано).

На рисунке показано подключение одного составного транзистора Дарлингтона, дающего возможность увеличения выходного тока до 5 ампер. Можно увеличивать и дальше, подключая новые каскады параллельно с указанным.

Подключение одного составного транзистора Дарлингтона

Внимание! Одним из главных бедствий в электрических цепях является внезапное короткое замыкание в нагрузке. При этом, как правило, возникает ток гигантской силы, который сжигает все на своем пути. В этом случае сложно придумать такой мощный блок питания, который способен это выдержать. Тогда применяют схемы защиты, начиная от плавких предохранителей и кончая сложными схемами с автоматическим отключением на интегральных микросхемах.

Регулятор напряжения 12 вольт – схемы и способы изготовления своими руками

Стабильность напряжения – это весьма важная характеристика электропитания для большинства электронных устройств. В них содержатся электрические цепи с нелинейными элементами. Для оптимальной настройки этих цепей существует определенная величина разности потенциалов. И если она будет изменяться, электрическая цепь утратит правильные эксплуатационные характеристики. Поскольку напряжение 12 вольт является стандартом не только для автомобилей, но и для многих других устройств, далее пойдет речь именно о таких регуляторах.

Особенности регулировки

Речь о том или ином регуляторе 12 вольт имеет смысл вести только при указании дополнительных данных:

  • постоянное или переменное напряжение надо регулировать;
  • какова максимальная величина тока в нагрузке;
  • величина разности потенциалов перед регулятором;
  • параметры напряжения на нагрузке в диапазоне регулирования.

Каждый из перечисленных параметров связан с определенными техническими решениями, которые отражаются в схеме. Общая схема регулятора – это нагрузка, которая соединена с некоторым устройством. Оно условно обозначено прямоугольником на схеме, показанной далее. Внутри этого прямоугольника может быть та или иная схема, которая соответствует дополнительным данным, упомянутым выше. Простейшим регулятором является переменный резистор. Он позволяет без искажений регулировать переменное напряжение. Также такой резистор применим и при постоянном токе.

Схема с переменным резистором.

Элементарная схема регулятораСхема с переменным резистором

Если разность потенциалов на входе значительно больше 12 вольт на выходе, в регуляторе будет теряться энергия. На переменном резисторе будет выделяться тепло. Чтобы избежать потерь тепла, на переменном токе надо применить переменную индуктивность, которой может стать ЛАТР. Его пропускная способность ограничивается, как и в переменном резисторе, конструкцией подвижного контакта. Но если допустимо переключение путем переставления между витками перемычки с надежными контактами, можно получать значительную силу тока.

Индуктивный регулятор

Другим способом регулирования своими руками переменного напряжения 12 вольт может быть изменение индуктивности регулятора. Для этого вручную изменяется либо зазор, либо число витков, специально предназначенных для этого. По такому принципу устроен регулируемый сварочный трансформатор, используемый для электропитания вольтовой дуги. Если регулятор напряжения 12 вольт не обладает свойствами стабилизатора и управляется своими руками, разность потенциалов на нагрузке необходимо контролировать вольтметром.

Переменный резистор и переменная индуктивность могут быть использованы и как регулятор тока. В этом случае необходимо контролировать ток в нагрузке амперметром. Если параметры напряжения на нагрузке не оговорены, за исключением его величины в 12 В, регулировать можно диммером. Это может быть мощный регулятор, поскольку он обычно выполнен на основе тиристора. А современные тиристоры выпускаются для очень широкого диапазона разности потенциалов и тока.

Регулирование со стабилизацией

Для получения заданных параметров напряжения или тока нагрузки применяются стабилизаторы. В них выходное напряжение или ток сравниваются с эталонным значением, и при минимальном заданном изменении выполняется автоматическая компенсация регулятора управлением соответствующего полупроводникового прибора. Существует огромное количество разнообразных схем различных стабилизаторов. Наиболее простыми в использовании являются интегральные микросхемы.

Внешний вид и схема подключения микросхемы – стабилизатора 12 В

Такие готовые стабилизаторы очень удобны для питания светодиодов как в автомобилях, так и в системах освещения. При питании от сети 220 вольт необходим понижающий трансформатор с выпрямителем, подключаемый к входу. Поскольку во многих случаях параметры нагрузки весьма специфичны, делаются специальные стабилизаторы напряжения и тока. Они могут работать как в непрерывном, так и в импульсном режиме. Но это уже совсем другая история…

Как собрать диодный мост на 12 вольт - Moy-Instrument.Ru

В блоках питания радио- и электроаппаратуры почти всегда используются выпрямители, предназначенные для преобразования переменного тока в постоянный. Связано это с тем, что практически все электронные схемы и многие другие устройства должны питаться от источников постоянного тока. Выпрямителем может служить любой элемент с нелинейной вольт-амперной характеристикой, другими словами, по-разному пропускающий ток в противоположных направлениях. В современных устройствах в качестве таких элементов, как правило, используются плоскостные полупроводниковые диоды.

Схема полупроводникового диода.

Наряду с хорошими проводниками и изоляторами существует очень много веществ, занимающих по проводимости промежуточное положение между двумя этими классами. Называют такие вещества полупроводниками. Сопротивление чистого полупроводника с ростом температуры уменьшается в отличие от металлов, сопротивление которых в этих условиях возрастает.

Добавляя к чистому полупроводнику небольшое количество примеси, можно в значительной степени изменить его проводимость. Существует два класса таких примесей:

Рисунок 1. Плоскостной диод: а. устройство диода; б. обозначение диода в электротехнических схемах; в. внешний вид плоскостных диодов различной мощности.

Сделав от вторичной обмотки трансформатора несколько отводов и поставив, соответственно, переключатель.

Остается надеяться, что описания и схемы, приведенные выше, окажут практическую помощь в сборке простого выпрямителя для практических нужд.

Схема и принцип действия диодного моста

Преобразовать переменный ток в постоянный поможет диодный мост – схема и принцип действия этого устройства приводятся ниже. В обычной осветительной цепи течет переменный ток, который 50 раз в течение одной секунды меняет свою величину и направление. Его превращение в постоянный – достаточно часто встречающаяся необходимость.

Принцип действия полупроводникового диода

Название описываемого устройства ясно указывает, что эта конструкция состоит из диодов – полупроводниковых приборов, хорошо проводящих электричество в одном направлении и практически не проводящих его в противоположную сторону. Изображение этого прибора (VD1) на принципиальных схемах приведено на рис. 2в. Когда ток по нему течет в прямом направлении – от анода (слева) к катоду (справа), сопротивление его мало. При изменении направления тока на противоположное сопротивление диода многократно возрастает. В этом случае через него течет мало отличающийся от нуля обратный ток.

Поэтому при подаче на цепочку, содержащую диод, переменного напряжения Uвх (левый график), электричество через нагрузку течет только в течение положительных полупериодов, когда к аноду приложено положительное напряжение. Отрицательные полупериоды «срезаются», и ток в сопротивлении нагрузки в это время практически отсутствует.

Строго говоря, выходное напряжение Uвых (правый график) является не постоянным, хотя и течет в одном направлении, а пульсирующим. Нетрудно понять, что количество его импульсов (пульсаций) за одну секунду равно 50. Это не всегда допустимо, но пульсации можно сгладить, если подсоединить параллельно нагрузке конденсатор, имеющий достаточно большую емкость. Заряжаясь во время импульсов напряжения, в промежутках между ними конденсатор разряжается на сопротивление нагрузки. Пульсации сглаживаются, а напряжение становится близким к постоянному.

Изготовленный в соответствии в этой схемой выпрямитель называется однополупериодным, поскольку в нем используется лишь один полупериод выпрямленного напряжения. Наиболее существенные недостатки такого выпрямителя следующие:

  • повышенная степень пульсаций выпрямленного напряжения;
  • низкий КПД;
  • большой вес трансформатора и его нерациональное использование.

Поэтому применяются такие схемы только для питания устройств малой мощности. Для исправления этой нежелательной ситуации разработаны двухполупериодные выпрямители, которые превращают отрицательные полуволны в положительные. Сделать это можно по-разному, но самый простой способ – использование диодного моста.

Схема диодного моста

Диодный мост – схема двухполупериодного выпрямления, содержащая 4 диода вместо одного (рис. 2в). В каждом полупериоде два из них открыты и пропускают электричество в прямом направлении, а два других закрыты, и ток через них не течет. Во время положительного полупериода положительное напряжение приложено к аноду VD1, а отрицательное – к катоду VD3. В результате оба этих диода открыты, а VD2 и VD4 – закрыты.

Во время отрицательного полупериода положительное напряжение приложено к аноду VD2, а отрицательное – к катоду VD4. Эти два диода открываются, а открытые во время предыдущего полупериода закрываются. Ток через сопротивление нагрузки течет в том же направлении. В сравнении с однополупериодным выпрямителем количество пульсаций возрастает вдвое. Результат – более высокая степень сглаживания при той же емкости конденсатора фильтра, увеличение КПД используемого в выпрямителе трансформатора.

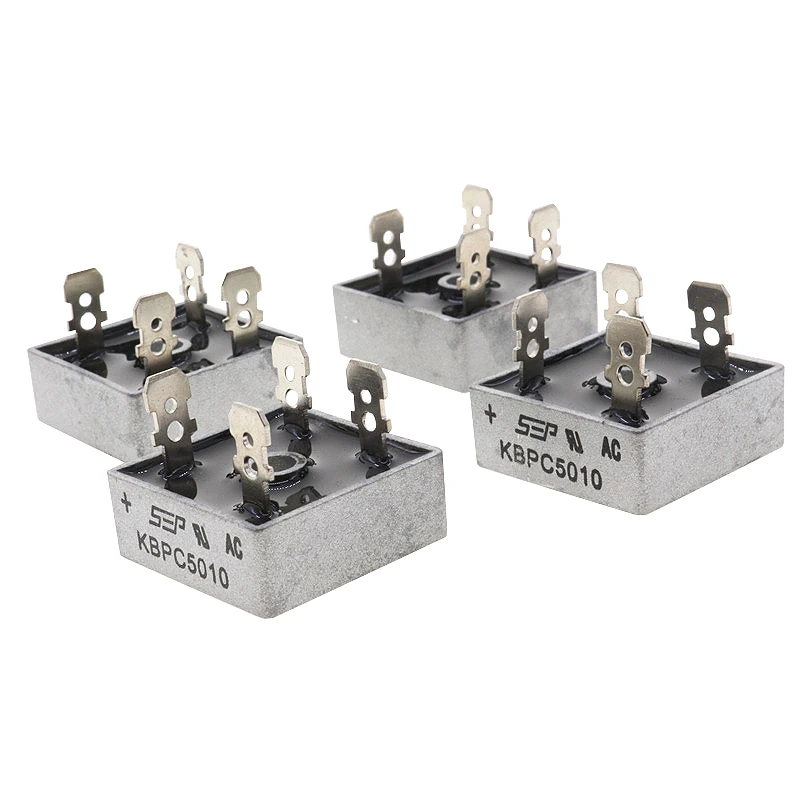

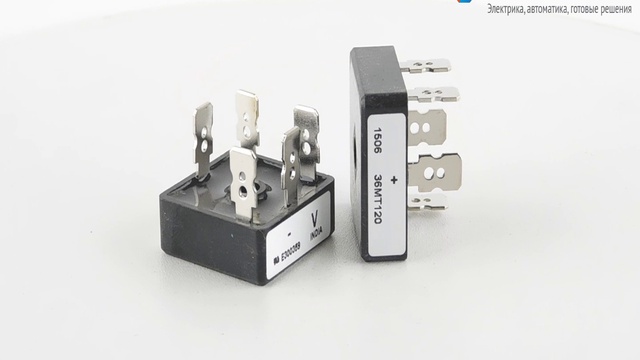

Диодный мост может быть не только собран из отдельных элементов, но и изготовлен как монолитная конструкция (диодная сборка). Ее легче монтировать, а диоды обычно подобраны по параметрам. Немаловажно и то, что они работают в одинаковых тепловых режимах. Недостаток диодного моста – необходимость замены всей сборки при выходе из строя даже одного диода.

Еще ближе к постоянному будет пульсирующий выпрямленный ток, который позволяет получить трехфазный диодный мост. Его вход подключается к источнику трехфазного переменного тока (генератору или трансформатору), а напряжение на выходе почти не отличается от постоянного, и сгладить его еще проще, чем после двухполупериодного выпрямления.

Выпрямитель на основе диодного моста

Схема двухполупериодного выпрямителя на основе диодного моста, пригодная для сборки своими руками, изображена на рис. 3а. Выпрямлению подвергается напряжение, снимаемое со вторичной понижающей обмотки трансформатора Т. Для этого нужно подключить диодный мост к трансформатору.

Пульсирующее выпрямленное напряжение сглаживается электролитическим конденсатором С, имеющим достаточно большую емкость – обычно порядка нескольких тысяч мкФ. Резистор R играет роль нагрузки выпрямителя на холостом ходу. В таком режиме конденсатор С заряжается до амплитудного значения, которое в 1,4 (корень из двух) раза выше действующего значения напряжения, снимаемого со вторичной обмотки трансформатора.

С ростом нагрузки выходное напряжение уменьшается. Избавиться от этого недостатка можно, подключив к выходу выпрямителя простейший транзисторный стабилизатор. На принципиальных схемах изображение диодного моста часто упрощают. На рис. 3б показано, как еще может быть изображен соответствующий фрагмент на рис. 3а.

Следует заметить, что, хотя прямое сопротивление диодов невелико, тем не менее, оно отлично от нуля. По этой причине они нагреваются в соответствии с законом Джоуля-Ленца тем сильнее, чем больше величина тока, протекающего по цепи. Для предотвращения перегрева мощные диоды часто устанавливаются на теплоотводах (радиаторах).

Диодный мост – это практически обязательный элемент любого электронного устройства, питающегося от сети, будь то компьютер или выпрямитель для зарядки мобильного телефона.

Cамодельный блок питания на 12 вольт

Блок питания постоянного напряжения 12 вольт состоит из трех основных частей:

  • Понижающий трансформатор с обычного входного переменного напряжения 220 В. На его выходе будет такое же синусоидальное напряжение, только пониженное до примерно 16 вольт по холостому ходу – без нагрузки.
  • Выпрямитель в виде диодного моста. Он «срезает» нижние полусинусоиды и кладет их вверх, то есть получается напряжение, меняющееся от 0 до тех же 16 вольт, но в положительной области.
  • Электролитический конденсатор большой емкости, который сглаживает полусинусоиды напряжения, делая их приближающимися к прямой линии на уровне в 16 вольт. Это сглаживание тем лучше, чем больше емкость конденсатора.

Самое простое, что нужно для получения постоянного напряжения, способного питать приборы, рассчитанные на 12 вольт – лампочки, светодиодные ленты и другое низковольтное оборудование.

Понижающий трансформатор можно взять из старого блока питания компьютера или просто купить в магазине, чтобы не заморачиваться с обмотками и перемотками. Однако чтобы выйти в конечном счете на искомые 12 вольт напряжения при работающей нагрузке, нужно взять трансформатор, понижающий вольт до 16.

Для моста можно взять четыре выпрямительных диода 1N4001, рассчитанных на нужный нам диапазон напряжений или аналогичные.

Конденсатор должен быть емкостью не менее 480 мкФ. Для хорошего качества выходного напряжения можно и больше, 1 000 мкФ или выше, но для питания осветительных приборов это совсем не обязательно. Диапазон рабочих напряжений конденсатора нужен, скажем, вольт до 25.

Компоновка прибора

Если мы хотим сделать приличный прибор, который не стыдно будет потом приделать в качестве постоянного блока питания, допустим, для цепочки светодиодов, нужно начать с трансформатора, платы для монтажа электронных компонентов и коробки, где все это будет закреплено и подключено. При выборе коробки важно учесть, что электрические схемы при работе разогреваются. Поэтому коробку хорошо найти подходящую по размерам и с отверстиями для вентиляции. Можно купить в магазине или взять корпус от блока питания компьютера. Последний вариант может оказаться громоздким, но в нем как упрощение можно оставить уже имеющийся трансформатор, даже вместе с вентилятором охлаждения.

На трансформаторе нас интересует низковольтная обмотка. Если она дает понижение напряжения с 220 В до 16 В – это идеальный случай. Если нет, придется ее перемотать. После перемотки и проверки напряжения на выходе трансформатора его можно закрепить на монтажной плате. И сразу продумать, как монтажная плата будет крепиться внутри коробки. У нее для этого имеются посадочные отверстия.

Низковольтная обмотка Монтажная плата

Дальнейшие действия по монтажу будут проходить на этой монтажной плате, значит, она должна быть достаточной по площади, длине и допускать возможную установку радиаторов на диоды, транзисторы или микросхему, которые должны еще поместиться в выбранную коробку.

Диодный мост собираем на монтажной плате, должен получиться такой ромбик из четырех диодов. Причем левая и правая пары состоят одинаково из диодов, подключенных последовательно, а обе пары параллельны друг другу. Один конец каждого диода маркирован полоской – это обозначен плюс. Сначала паяем диоды в парах друг к другу. Последовательно – это значит плюс первого соединен с минусом второго. Свободные концы пары тоже получатся – плюс и минус. Параллельно соединить пары – значит спаять оба плюса пар и оба минуса. Вот теперь имеем выходные контакты моста – плюс и минус. Или их можно назвать полюсами – верхним и нижним.

Схема диодного моста

Остальные два полюса – левый и правый – используются как входные контакты, на них подается переменное напряжение с вторичной обмотки понижающего трансформатора. А на выходы моста диоды подадут пульсирующее знакопостоянное напряжение.

Если теперь подключить параллельно с выходом моста конденсатор, соблюдая полярность – к плюсу моста – плюс конденсатора, он напряжение начнет сглаживать, причем настолько хорошо, насколько велика у него емкость. 1 000 мкФ будет достаточно, и даже ставят 470 мкФ.

Внимание! Электролитический конденсатор – прибор небезопасный. При неверном подключении, при подаче на него напряжения вне рабочего диапазона или при большом перегреве он может взорваться. При этом разлетается по округе все его внутреннее содержимое – лохмотья корпуса, металлической фольги и брызги электролита. Что весьма опасно.

Ну вот и получился у нас самый простой (если не сказать, примитивный) блок питания для приборов напряжением 12 V DC, то есть постоянного тока.

Проблемы простого блока питания с нагрузкой

Сопротивление, нарисованное на схеме – это эквивалент нагрузки. Нагрузка должна быть такова, чтобы ток, ее питающий, при подаваемом напряжении в 12 В не превысил 1 А. Можно рассчитать мощность нагрузки и сопротивление по формулам.

Откуда сопротивление R = 12 Ом, а мощность P = 12 ватт. Это значит, что если мощность будет больше 12 ватт, а сопротивление меньше 12 Ом, то наша схема начнет работать с перегрузкой, будет сильно греться и быстро сгорит. Решить проблему можно несколькими способами:

  1. Стабилизировать выходное напряжение так, чтобы при изменяющемся сопротивлении нагрузки ток не превышал максимально допустимого значения или при внезапных скачках тока в сети нагрузки – например, в момент включения некоторых приборов – пиковые значения тока срезались до номинала. Такие явления бывают, когда блок питания запитывает радиоэлектронные устройства – радиоприемники, и пр.
  2. Использовать специальные схемы защиты, которые бы отключали блок питания при превышении тока на нагрузке.
  3. Использовать более мощные блоки питания или блоки питания с большим запасом мощности.

Блок питания со стабилизатором на микросхеме

На рисунке ниже представлено развитие предыдущей простой схемы включением на выходе микросхемы 12-вольтового стабилизатора LM7812.

Блок питания со стабилизатором на микросхеме

Это уже лучше, но максимальный ток в нагрузке такого блока стабилизированного питания по-прежнему не должен превышать 1 А.

Блок питания повышенной мощности

Более мощным блок питания можно сделать, добавив в схему несколько мощных каскадов на транзисторах Дарлингтона типа TIP2955. Один каскад даст прибавку нагрузочного тока в 5 А, шесть составных транзисторов, подключенных параллельно, обеспечат нагрузочный ток в 30 А.

Транзисторы Дарлингтона типа TIP2955

Схема, обладающая такой выходной мощностью, требует соответствующего охлаждения. Транзисторы должны быть обеспечены радиаторами. Возможно, понадобится и дополнительный вентилятор охлаждения. Кроме того, можно защититься еще плавкими предохранителями (на схеме не показано).

На рисунке показано подключение одного составного транзистора Дарлингтона, дающего возможность увеличения выходного тока до 5 ампер. Можно увеличивать и дальше, подключая новые каскады параллельно с указанным.

Подключение одного составного транзистора Дарлингтона

Внимание! Одним из главных бедствий в электрических цепях является внезапное короткое замыкание в нагрузке. При этом, как правило, возникает ток гигантской силы, который сжигает все на своем пути. В этом случае сложно придумать такой мощный блок питания, который способен это выдержать. Тогда применяют схемы защиты, начиная от плавких предохранителей и кончая сложными схемами с автоматическим отключением на интегральных микросхемах.

Диодный мост

Словосочетание “диодный мост” образуется от слова “диод”. Следовательно, диодный мост должен состоять из диодов, но они должны соединятся с друг другом в определенной последовательности. Почему это имеет важное значение мы как раз и поговорим в этой статье.

Обозначение на схеме

Диодный мост на схемах выглядит подобным образом:

Иногда в схемах его обозначают еще так:

Как мы с вами видим, схема состоит из четырех диодов. Для того, чтобы она работала корректно, мы должны правильно соединить диоды и правильно подать на них переменное напряжение. Слева мы видим два значка “

”. На эти два вывода мы подаем переменное напряжение, а снимаем постоянное напряжение с других двух выводов обозначенных значками “+” и “-“. Диодный мост также называют диодным выпрямителем.

Принцип работы

Для выпрямления переменного напряжения в постоянное можно использовать один диод для выпрямления, но не желательно. Давайте рассмотрим рисунок, как все это будет выглядеть:

Диод срезает отрицательную полуволну переменного напряжения, оставляя только положительную, что мы и видим на рисунке выше. Вся прелесть этой немудреной схемы состоит в том, что мы получаем постоянное напряжение из переменного. Проблема кроется в том, что мы теряем половину мощности переменного напряжения. Ее срезает диод.

Чтобы исправить эту ситуацию, была придумана великими умами схема диодного моста. Диодный мост “переворачивает” отрицательную полуволну, превращая ее в положительную полуволну, тем самым у нас сохраняется мощность.

На выходе диодного моста появляется постоянное пульсирующее напряжение с частой в 100 Герц. Это в два раза больше, чем частота сети.

Практические опыты

Для начала возьмем простой диод.

Катод можно легко узнать по серебристой полоске. Почти все производители показывают катод полоской или точкой.

Чтобы наши опыты были безопасными, я взял понижающий трансформатор, который из 220В делает 12В.

На первичную обмотку цепляем 220 Вольт, со вторичной обмотки снимаем 12 Вольт. Мультиметр показал чуть больше, так как на вторичной обмотке нет никакой нагрузки. Трансформатор работает на так называемом “холостом ходу”.

Давайте же рассмотрим осциллограмму, которая идет со вторичной обмотки трансформатора. Максимальную амплитуду напряжения нетрудно посчитать. Если не помните как это делать, можно прочитать статью Осциллограф. Основы эксплуатации.

3,3х5=16.5В – это максимальное значение напряжения. А если разделить максимальное амплитудное значение на корень из двух, то получим где то 11,8 Вольт. Это и есть действующее значение напряжения. Осциллограф не врет, все ОК.

Еще раз повторюсь, можно было использовать и 220 Вольт, но 220 Вольт – это не шутки, поэтому я и понизил переменное напряжение.

Припаяем к одному концу вторичной обмотки трансформатора наш диод.

Цепляемся снова щупами осциллографа

Смотрим на осциллограмму

А где же нижняя часть изображения? Ее срезал диод. Он оставил только верхнюю часть, то есть ту, которая положительная.

Находим еще три таких диода и спаиваем диодный мост.

Цепляемся ко вторичной обмотке трансформатора по схеме диодного моста.

С двух других концов снимаем постоянное пульсирующее напряжение щупом осциллографа и смотрим на осциллограмму

Вот, теперь порядок.

Виды диодных мостов

Чтобы не заморачиваться с диодами, разработчики все четыре диода вместили в один корпус. В результате, получился очень компактный и удобный радиоэлемент – диодный мост. Думаю, вы догадаетесь, где импортный, а где советский ))).

Например, на советском диодном мосте показаны контакты, на которые нужно подавать переменное напряжение значком ”

“, а контакты, с которых надо снимать постоянное пульсирующее напряжение значком “+” и “-“.

Существует множество видов диодных мостов в разных корпусах

Есть даже автомобильный диодный мост

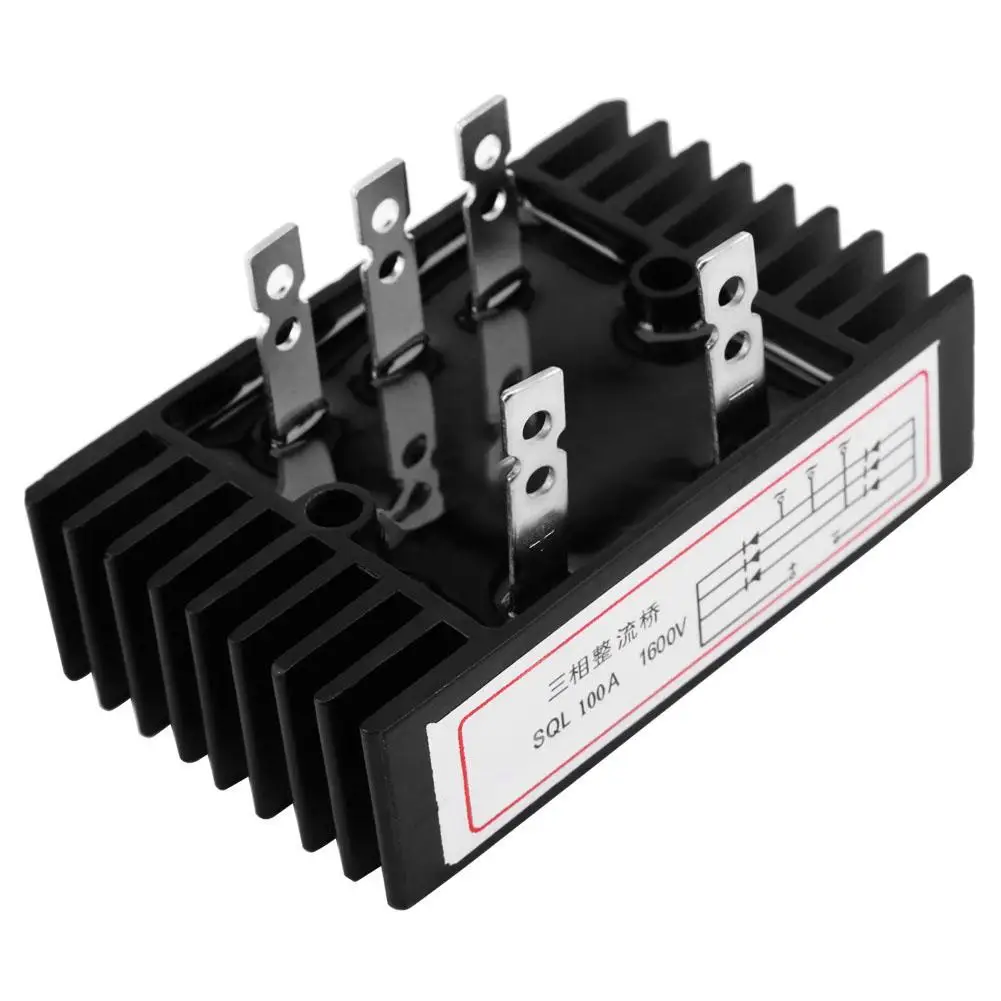

Существует также диодный мост для трехфазного напряжения. Он собирается по так называемой схеме Ларионова и состоит из 6 диодов:

В основном трехфазные диодные мосты используются в силовой электронике.

Как вы могли заметить, такой трехфазный выпрямитель имеет пять выводов. Три вывода на фазы и с двух других выводов мы будем снимать постоянное пульсирующее напряжение.

Как проверить диодный мост

1) Первый способ самый простой. Диодный мост проверяется целостностью всех его диодов. Для этого прозваниваем каждый диод мультиметром и смотрим целостность каждого диода. Как это сделать, читаем эту статью.

2) Второй способ 100%-ый. Но для этого потребуется осциллограф, ЛАТР или понижающий трансформатор. Давайте проверим импортный диодный мост. Для этого цепляем два его контакта к переменному напряжению со значками “

”, а с двух других контактов, с “+” и “-” снимаем показания с помощью осциллографа.

Значит, импортный диодный мост исправен.

Резюме

Диодный мост (выпрямитель) используется для преобразования переменного тока в постоянный.

Диодный мост используется почти во всей радиоаппаратуре, которая “кушает” напряжение из переменной сети, будь то простой телевизор или даже зарядка от сотового телефона.

Зарядное устройство 12в аккумулятора своими руками

Это зарядное устройство я сделал для зарядки автомобильных аккумуляторов, выходное напряжение 14.5 вольт, максимальный ток заряда 6 А. Но им можно заряжать и другие аккумуляторы, например литий-ионные, так как выходное напряжение и выходной ток можно регулировать в широких пределах. Основные компоненты зарядного устройства были куплены на сайте АлиЭкспресс.

Вот эти компоненты:

Еще потребуется электролитический конденсатор 2200 мкФ на 50 В, трансформатор для зарядного устройства ТС-180-2 (как распаивать трансформатор ТС-180-2 посмотрите в этой статье), провода, сетевая вилка, предохранители, радиатор для диодного моста, крокодилы. Трансформатор можно использовать другой, мощностью не менее 150 Вт (для зарядного тока 6 А), вторичная обмотка должна быть рассчитана на ток 10 А и выдавать напряжение 15 – 20 вольт. Диодный мост можно набрать из отдельных диодов, рассчитанных на ток не менее 10А, например Д242А.

Провода в зарядном устройстве должны быть толстые и короткие. Диодный мост нужно закрепить на большой радиатор. Необходимо нарастить радиаторы DC-DC преобразователя, или использовать для охлаждения вентилятор.

Схема зарядного устройства для автомобильного аккумулятора

Сборка зарядного устройства

Подсоедините шнур с сетевой вилкой и предохранителем к первичной обмотке трансформатора ТС-180-2, установите диодный мост на радиатор, соедините диодный мост и вторичную обмотку трансформатора. Припаяйте конденсатор к плюсовому и минусовому выводам диодного моста.

Подключите трансформатор к сети 220 вольт и произведите замеры напряжений мультиметром. У меня получились такие результаты:

  1. Переменное напряжение на выводах вторичной обмотки 14.3 вольта (напряжение в сети 228 вольт).
  2. Постоянное напряжение после диодного моста и конденсатора 18.4 вольта (без нагрузки).

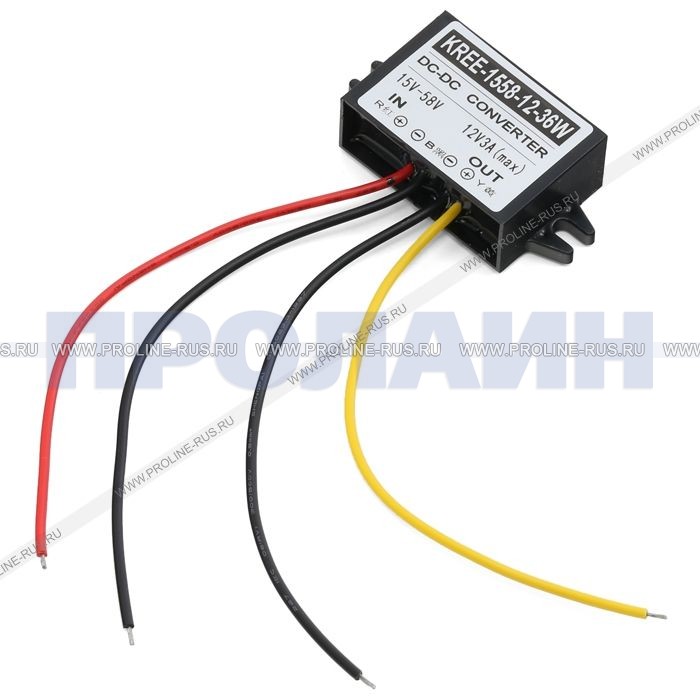

Руководствуясь схемой, соедините с диодным мостом DC-DC понижающий преобразователь и вольтамперметр.

Настройка выходного напряжения и зарядного тока

На плате DC-DC преобразователя установлены два подстроечных резистора, один позволяет установить максимальное выходное напряжение, другим можно выставить максимальный зарядный ток.

Включите зарядное устройство в сеть (к выходным проводам ничего не подсоединено), индикатор будет показывать напряжение на выходе устройства, и ток равный нулю. Потенциометром напряжения установите на выходе 5 вольт. Замкните между собой выходные провода, потенциометром тока установите ток короткого замыкания 6 А. Затем устраните короткое замыкание, разъединив выходные провода и потенциометром напряжения, установите на выходе 14. 5 вольт.

Защита от переполюсовки

Данное зарядное устройство не боится короткого замыкания на выходе, но при переполюсовке может выйти из строя. Для защиты от переполюсовки, в разрыв плюсового провода идущего к аккумулятору можно установить мощный диод Шоттки. Такие диоды имеют малое падение напряжения при прямом включении. С такой защитой, если перепутать полярность при подключении аккумулятора, ток протекать не будет. Правда этот диод нужно будет установить на радиатор, так как через него при заряде будет протекать большой ток.

Подходящие диодные сборки применяются в компьютерных блоках питания. В такой сборке находятся два диода Шоттки с общим катодом, их нужно будет запараллелить. Для нашего зарядного устройства подойдут диоды с током не менее 15 А.

Нужно учитывать, что в таких сборках катод соединен с корпусом, поэтому эти диоды нужно устанавливать на радиатор через изолирующую прокладку.

Необходимо еще раз отрегулировать верхний предел напряжения, с учетом падения напряжения на диодах защиты. Для этого, потенциометром напряжения на плате DC-DC преобразователя нужно выставить 14.5 вольт измеряемых мультиметром непосредственно на выходных клеммах зарядного устройства.

Как заряжать аккумулятор

Протрите аккумулятор тряпицей смоченной в растворе соды, затем насухо. Выверните пробки и проконтролируйте уровень электролита, если необходимо, долейте дистиллированную воду. Пробки во время заряда должны быть вывернуты. Внутрь аккумулятора не должны попадать мусор и грязь. Помещение, в котором происходит заряд аккумулятора должно хорошо проветриваться.

Подключите аккумулятор к зарядному устройству и включите устройство в сеть. Во время заряда напряжение будет постепенно расти до 14.5 вольт, ток будет со временем уменьшаться. Аккумулятор можно условно считать заряженным, когда зарядный ток упадет до 0.6 – 0.7 А.

Что такое диодный мост схема устройства

В данной статье мы постараемся дать ответ, что же это, диодный мост схема его и каково предназначение. Как сразу слышно, в данном термине присутствует слово «диод». И действительно, главный компонент диодного моста это диоды, для которых основное свойство пропускать напряжение только в одном направлении. Именно по этой характеристике определяют работоспособность диодов.

Предназначение диодного моста — преобразовывать напряжение переменное в напряжение постоянное.

Схема диодного моста

Схема диодного моста состоит из правильно соединенных четырех диодов, а чтобы эта схема была работоспособной, к ней нужно правильно подключить переменное напряжение.

На схеме, как и на корпусе моста две точки для подачи переменного напряжения обозначены значком «

». А с двух других проводов или выходов, плюса и минуса, снимается постоянное напряжение.

Теоретически, сделать из переменного напряжения постоянное можно и одним диодом, но для практики такое выпрямление не желательно. Как известно диод пропускает напряжение, только превышающее ноль, в противоположном случае диод заперт, а переменное напряжение изменяет свою величину в течение времени. Вроде бы все понятно.

Но получается, что при таком методе получения из переменного напряжения постоянный ток, по этой «замечательной» схеме, диод оставляет только положительную полуволну, а отрицательную срезает. Вместе с ней он просто срезает половину мощности тока переменного напряжения. Такая потеря мощности — главный недостаток выпрямления тока одним диодом.

Вышеописанную ситуацию исправляет диодный мост схема которого разрабатывалась специально для того, чтобы отрицательную полуволну перевернуть. Получиться вторая положительная полуволна и вся мощность электрического тока будет сохранена. В результате диодный мост подает постоянный ток, с напряжением, пульсирующем в два раза большей частотой, чем частота сети переменного тока.

Уверен, схема в особом описании не нуждается, главное помнить, куда подключать переменное напряжение, а откуда получают постоянный ток. Теперь давайте посмотрим на работу диода и диодного моста на практике. На корпусе диода, практически любого производителя, катод помечен точкой или полоской. Для безопасности экспериментов используем трансформатор, выдающий двенадцать вольт.

На осциллографе видно, что максимальная амплитуда 16 с половиной вольт, следовательно, простые расчеты (делим на корень из двух максимальное амплитудное значение) говорят, что действующее напряжение имеет значение 11.8 В.

Теперь припаяем к проводу обмотки (вторичной, естественно) трансформатора диод и измеряем осциллографом. Видно, как диод срезал нижнюю, отрицательную часть графика напряжения. Соответственно, потерялась и половина мощности.

Теперь возьмем еще три таких же диода и собираем диодный мост. Подключаем к обмотке трансформатора диодный мост, там, где вход для переменного тока, а с двух оставшихся точек снимаем щупами прибора постоянное напряжение. Смотрим на осциллограф и видим на экране пульсирующее напряжение, но без потери мощности.

Как сделать диодный мост видео

Для того чтобы не возиться с диодами и пайкой, промышленность выпускает готовые диодные мосты в одном корпусе с четырьмя контактами, отечественные — побольше, а импортные покомпактнее. На диодных мостах советского производства промаркированы и контакты постоянного тока, и контакты для переменного напряжения.

Если подключить импортный диодный мост к переменному напряжению и осциллографу, вы увидите, что эта радиодеталь отлично работает, выдавая пульсирующий постоянный ток. Сам диодный мост если проверять, то только прозвонив каждый из четырех диодов.

Итак, теперь вы знаете для чего нужен в радиоэлектронике диодный мост схема и принцип действия которого описаны в данной статье. Следует отметить, что это весьма популярная деталь, широко применяемая в самой разнообразной радиоаппаратуре, подключаемой к электрической сети. Магнитофон, телевизор, зарядное устройство для мобилки — везде используется диодный мост.

Как сделать простой блок питания на 12 вольт из трансформатора, выпрямителя, конденсатора.







Тема: как можно спаять источник питания на 12 вольт своими руками (схема).



Если вам нужен источник постоянного питания с напряжением 12 вольт, а его нет под рукой, то его можно и купить. Если брать дешёвый блок питания, то его качество будет оставлять желать лучшего. Обычно такие недорогие БП хороши только с виду. Когда их открываешь, то оказывается, что его характеристики (указанные на корпусе) по току завышены. В реальности он не способен обеспечить в полной мере ту мощность, что заявлена производителем (как правило). Можно купить и более дорогостоящий блок питания на 12 вольт, но собрать своими руками по частям выйдет гораздо дешевле, а по качеству ничуть не хуже.





Итак, как сделать хороший и простой блок питания на 12 вольт своими руками, что для этого нам понадобится? Нужен понижающий силовой трансформатор, выпрямительный диодный мост и фильтрующий конденсатор электролит. Трансформатор будет понижать сетевое напряжение (220 В) до нужного, а именно до 10 вольт. Почему до 10, а не 12. Потому, что есть такой эффект — переменное напряжение после диодного моста (имеющего конденсатор достаточной емкости) станет процентов примерно на 18 больше, чем без конденсатора. Это стоит учитывать при сборке любого блока питания.



Трансформатор нужен той мощности, которая вам нужна. То есть, изначально вы должны знать, какой именно максимальный ток должен выдавать данный блок питания. Зная ток и выходное напряжение можно найти электрическую мощность. Нужно просто ток (к примеру 3 ампера) перемножить на напряжение выхода (в нашем случае это 12 вольт). Стоит ещё добавить небольшой запас по мощности процентов 25. В итоге получим, что нужен трансформатор мощностью около 50 Вт.









С размерами (мощностью) трансформатора определились. Исходя из этого вторичная обмотка транса должна иметь нужное сечение, чтобы обеспечить нужную силу тока. Для 3 ампер (максимальное значение) на выходе нашего самодельного блока питания сечение вторичной обмотки трансформатора должно быть около 1,3 мм. Если на магнитопроводе достаточно места, то можно намотать провод большего диаметра (это только увеличит максимальную силу тока источника питания).



Итак, наш трансформатор на выходе вторичной обмотки будет выдавать переменное напряжение величиной 10 вольт. Это напряжение имеет форму синусоиды, которая меняет свои полюса с частотой 50 герц. Нам же нужен постоянный ток, который не имел этого периодического изменения полюсов. Для этого используется выпрямительный диодный мост. Его задача сводится к тому, что он все полупериоды делает однополюсными, хотя и скачкообразными (плавно возрастающими и убывающими). Диодный мост можно купить готовым, хотя его можно спаять и самому из 4х одинаковых диодов, которые должны быть также рассчитаны на нужный выходной ток. Для нашего самодельного блока питания с 3 амперами нужно взять диоды, рассчитанные на ток в 6 А (берём с учётом запаса).



Поскольку после диодов напряжение имеет скачкообразный вид, его нужно отфильтровать. Это делается обычным электролитическим конденсатором, соответствующей емкости. Значит достаем еще и конденсатор, рассчитанный на напряжение 25 вольт, с емкостью 2200 мкф (чем больше, тем лучше фильтрация, но при этом и размеры конденсатора будут увеличиваться). Вот и всё, теперь эти элементы нужно просто спаять между собой (трансформатор, выпрямительный диодный мост и конденсатор электролит).





P.S. Учтите, что ёмкость конденсатора электролита имеет полярность (плюс и минус), которую нужно соблюдать при подключении его к схеме нашего самодельного блока питания. В противном случае может произойти так, что конденсатор просто у вас взорвется, либо просто выйти из строя. Ну, а в целом, данная схема БП является наиболее простой. Она не имеет стабилизации, рассчитана на питания электроприборов, не нуждающихся в большой точности и стабильности напряжения.



Цена выпрямителя 12 В, цена выпрямителя 12 В Поставщики и производители на Alibaba.com

7,10 долл. США / шт.

1 шт. (Минимальный заказ)

Ad

ac dc 12 вольт 10a блок питания 120 Вт (S- 120-12) Характеристики 1. Высокая эффективность и хорошая цена 2. Встроенный фильтр электромагнитных помех 3.100% испытание на обгорание при полной нагрузке 4. Низкие пульсации и шум на выходе 5. Защита: от перегрузки / перенапряжения / короткого замыкания 6. ЖИЗНЕННАЯ ГАРАНТИЯ ! Технические характеристики Модель S-120-5 S-120-12 S-120-15 S-120-24 Выходное напряжение постоянного тока 5 В 12 В 15 В 24 В Допустимое отклонение выходного напряжения & amp; плюс; 2% & amp; plusmn; 1% & amp; plusmn; 1% & amp; plusmn; 1% Номинальный выходной ток 24A 10A 8A 5A Диапазон выходного тока 0-24A 0-10A 0-8A 0-5A Пульсации и шум 50mVp-p 100mVp-p 100mVp-p 100mVp-p Стабильность входа & amp; plusmn; 0 . 5% + 0,5% + 0,3% + 0,2% Стабильность нагрузки + 1% + 0,5% + 0,3% + 0,2% Выходная мощность постоянного тока 120 Вт 120 Вт 120 Вт 120 Вт КПД 79% 84% 85% 85% Диапазон регулировки выходного напряжения & amp; plusmn; 10% & amp; plusmn; 10% & amp; plusmn; 10% & amp; plusmn; 10% Диапазон входного напряжения переменного тока 85 ~ 132VAC / 170 ~ 265 В переменного тока / 47 ~ 63 В переменного тока, 120 ~ 370 В постоянного тока Входной ток 0,6 А / 115 В 0,35 А / 230 В Импульсный ток переменного тока Ток холодного пуска 15 А / 115 В 30 А / 230 В Ток утечки & lt; 0.75 мА / 240 В переменного тока Защита от перегрузки 105% ~ 150% Тип, ИМПУЛЬСНОЕ ОТКЛЮЧЕНИЕ ИКИПОВ, сброс, автоматическое восстановление Защита от перенапряжения 115% ~ 135% номинальной выходной мощности Температурный коэффициент & amp; плюс; 0,03% & amp; deg; C (0 ~ 50 & amp; deg; C) Время задержки нарастания настройки 800 мс, 50 ​​мс, 20 мс / 115 В переменного тока 300 мс, 50 ​​мс, 80 мс / 230 В переменного тока Вибрация 10 ~ 500 Гц, 2G 10 мин. / 1 цикл, период в течение 60 минут, каждая ось Выдерживаемое напряжение I / PO / P: 2,5 кВ переменного тока I / P-FG: 2 кВ переменного тока O / P-FG: 0,5 кВА переменного тока Сопротивление изоляции I / PO / PI / P-FG O / P-FG : 500 В постоянного тока / 100 Мбит / с и Омега; Рабочая температура и влажность -10 ° C ~ + 60 ° C, относительная влажность 20% ~ 90% Температура и влажность хранилища -20 ° C ~ + 85 ° C, относительная влажность 10% ~ 95 Общие размеры 199 * 98 * 38 мм / 30 шт. В коробке Вес 0.62 кг Стандарты безопасности Дизайн относятся к UL1012, EN60950-1, EN61347-1, EN-61347-2, утвержденным стандартам ЭМС EN55015, EN55022, EN55024, EN61000-2, EN61000-3, EN61547 утвержденным Упаковка и упаковка; Доставка Мы являемся единственным поставщиком в Alibaba, который может предоставить ПОЖИЗНЕННУЮ ГАРАНТИЮ источник питания, пожалуйста, не стесняйтесь проверять на нашем сайте Ali: и свяжитесь с нами через TradeManager или Skype для получения более подробной информации (наш TM ID - wodecn, а Skype ID - wode. smps).

Схема двойного источника питания +12 В и -12 В

Целью этого проекта является преобразование источника переменного тока 220 В в источник питания +12 В и -12 В постоянного тока , поэтому он назван Dual Power Supply , как мы Получите одновременно положительный и отрицательный источник питания 12 В.

Этого можно достичь за три простых шага:

  1. Во-первых, 220 В переменного тока преобразуется в 12 В переменного тока с помощью простого понижающего трансформатора (220 В / 12 В).
  2. Во-вторых, выход этого трансформатора подается на схему выпрямителя, которая преобразует источник переменного тока в источник постоянного тока. На выходе схемы выпрямителя, которая является постоянным током, наблюдаются колебания выходного напряжения. Для фильтрации этих пульсаций используется конденсатор на 2200 мкФ, 25 В.
  3. Наконец, выходной сигнал конденсатора, представляющий собой чистый постоянный ток, подается на регуляторы напряжения IC 7812 и IC7912, которые будут регулировать выходное напряжение на 12 В и -12 В постоянного тока, несмотря на изменение входного напряжения.

Требуемые компоненты:

  • Трансформатор с центральным ответвлением (220В / 12В)
  • Силовые диоды (6А) - 4 шт.
  • Конденсатор (2200 мкФ, 25 В) - 2 шт.
  • Регулятор напряжения (IC 7812 и 7912)
  • Тумблер
  • Нагрузка постоянного тока (двигатель постоянного тока)

Принципиальная схема:

Создание двойной цепи питания:

Шаг-I: преобразование 220 В переменного тока в 12 В переменного тока с помощью понижающего трансформатора

Первичные выводы трансформатора с центральным ответвлением подключены к бытовой электросети (220 В, переменного тока, , 50 Гц), а выход осуществляется от вторичных выводов трансформатора.Центральное ответвление описывает выходное напряжение трансформатора с центральным ответвлением. Например: трансформатор 24 В с центральным ответвлением будет измерять 24 В переменного тока на двух внешних отводах (обмотка в целом) и 12 В переменного тока от каждого внешнего отвода до центрального отвода (половина обмотки). Эти два источника питания 12 В, переменного тока, , сдвинуты по фазе на 180 градусов друг к другу, что упрощает получение из них положительного и отрицательного 12-вольтных источников питания постоянного тока и . Преимущество использования трансформатора с центральным ответвлением заключается в том, что мы можем получить питание как + 12В, так и -12В dc , используя только один трансформатор.

ВХОД : 220V ac , 50 Гц

ВЫХОД : Между внешней клеммой и средней клеммой: 12 В, переменного тока, 50 Гц

Между двумя внешними выводами: 24 В перем. 50 Гц

Шаг - II: Преобразование 12 В переменного тока в 12 В постоянного тока с помощью мостового выпрямителя

Две внешние клеммы трансформатора с центральным ответвлением подключены к схеме мостового выпрямителя.Схема выпрямителя представляет собой преобразователь, который преобразует источник переменного тока в источник постоянного тока . Обычно он состоит из диодных переключателей, как показано на принципиальной схеме.

Чтобы преобразовать ac в dc , мы можем изготовить два типа выпрямителей: полумостовой выпрямитель и полумостовой выпрямитель. В полумостовом выпрямителе выходное напряжение составляет половину входного напряжения. Например, если входное напряжение составляет 24 В, то выходное напряжение постоянного тока и составляет 12 В, а количество диодов, используемых в этом типе выпрямителя, равно 2.В полномостовом выпрямителе количество диодов равно 4, и он подключен, как показано на рисунке, а выходное напряжение такое же, как входное.

Здесь используется полный мостовой выпрямитель . Итак, количество диодов равно 4, входное напряжение (24 В, переменного тока, ) и выходное напряжение также равно 24 В, постоянного тока, , с пульсациями в нем.

Для выходного напряжения полного мостового выпрямителя,

V  DC  = 2Vm / Π, где Vm = пиковое значение напряжения питания переменного тока, а Π Pi

Форма сигнала входного и выходного напряжения полного мостового выпрямителя показана ниже.

В этой схеме двойного источника питания диодный мостовой выпрямитель состоит из четырех силовых диодов на 6 А. Номинал этого диода составляет 6 А и 400 В. Нет необходимости использовать такое количество диодов с высокой токовой нагрузкой, но из соображений безопасности и гибкости используется диод с высокой токовой нагрузкой. Как правило, из-за скачков тока возможно повреждение диода, если мы используем диод с малым током.

Выходной сигнал выпрямителя не чистый dc , но на нем есть пульсации.

ВХОД: 12 В переменного тока

ВЫХОД: 24 В пик (с волнами)

Шаг-III: Отфильтруйте рябь на выходе:

Теперь выход 24V dc , который содержит колебания от пика до пика, не может быть подключен напрямую к нагрузке. Так, чтобы убрать пульсации с питания , используются конденсаторы фильтра. Теперь используются два фильтрующих конденсатора номиналом 2200 мкФ и 25 В, как показано на принципиальной схеме. Оба конденсатора подключаются таким образом, что общий вывод конденсаторов подключается непосредственно к центральному выводу центрального трансформатора с ответвлениями. Теперь этот конденсатор будет заряжаться до 12 В постоянного тока , поскольку оба подключены к общей клемме трансформатора. Кроме того, конденсаторы удаляют пульсации от источника dc и дают чистый выход dc . Но выход обоих конденсаторов не регулируется. Итак, чтобы сделать питание регулируемым, выходные конденсаторы передаются на микросхемы регулятора напряжения, что объясняется в следующем шаге.

ВХОД: 12 В пост. Тока (с волнами, не чисто)

ВЫХОД: Напряжение на конденсаторе C 1 = 12 В постоянного тока (чистый постоянного тока, , но не регулируемый)

Напряжение на конденсаторе C 2 = 12 В постоянного тока (чистый постоянного тока, , но не регулируемый)

Шаг-IV: Отрегулируйте источник питания постоянного тока 12 В

Следующим важным моментом является регулировка выходного напряжения конденсаторов, которое в противном случае будет изменяться в соответствии с изменением входного напряжения. Для этого в зависимости от требований к выходному напряжению используются микросхемы стабилизаторов . Если нам нужно выходное напряжение +12 В, то используется IC 7812. Если требуемое выходное напряжение + 5В, то используется 7805 IC. Последние две цифры IC обозначают номинальное выходное напряжение. Третья последняя цифра показывает положительное или отрицательное напряжение. Для положительного напряжения (8) и для отрицательного напряжения (9) используется число. Таким образом, IC7812 используется для регулирования напряжения +12 В, а IC7912 - для регулирования напряжения -12 В.

Теперь соединение двух микросхем выполнено, как показано на принципиальной схеме.Клемма заземления обоих микросхем соединены с центральным отводом выводом трансформатора для создания ссылки. Теперь выходные напряжения измеряются между выходной клеммой и клеммой заземления для обеих ИС.

ВХОД: 12 В постоянного тока (чистый постоянного тока , но не регулируемый)

ВЫХОД: + 12V dc между выходной клеммой 7812 и землей (чистый dc и регулируемый)

-12V dc между выходной клеммой 7912 и землей (чистый dc и регулируемый)

Применение двойной цепи питания:

  • Операционные усилители нуждаются в двух источниках питания (обычно один положительный источник и один отрицательный источник), потому что операционный усилитель должен работать при обеих полярностях входящего сигнала. Без отрицательного источника операционный усилитель не сработает во время отрицательного цикла сигнала. Таким образом, выход этой сигнальной части будет «обрезан», то есть сам останется на земле; что явно не рекомендуется.
  • Если в качестве нагрузки используются двигатели постоянного тока, то при +12 В он будет вращаться по часовой стрелке, а при -12В - в противоположном направлении. Например, двигатели, которые используются в игрушках (автомобиль, автобус и т.д.), будут двигаться вперед при напряжении +12 В и двигаться назад при напряжении -12 В.Мы показали вращение двигателя в обоих направлениях, используя эту схему двойного источника питания, в видео ниже .

Проверьте нашу другую цепь питания :

Лучшее соотношение цены и качества стабилизатора напряжения 12 В - Отличные предложения на стабилизатор напряжения 12 В от глобальных продавцов регуляторов напряжения 12 В

Отличные новости !!! В случае с регулятором напряжения 12 В вы обратились по адресу. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший стабилизатор напряжения на 12 вольт в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили свой 12-вольтный стабилизатор напряжения на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в напряжении стабилизатора 12 В и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 12 Volt Regulator Voltage по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее соотношение цены и качества Регулятор 12 В - Отличные предложения на Регулятор 12 В от мировых продавцов регуляторов 12 В

Отличные новости !!! Вы находитесь в нужном месте для регулятора 12 вольт. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний регулятор на 12 вольт в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили на AliExpress регулятор 12 вольт.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в правильности 12-вольтного питания и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 12 volt regule по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее соотношение цены и качества на 12 В - Отличные предложения на 12 В от 12 В по всему миру у продавцов

Отличные новости !!! После включения 12 вольт вы находитесь в нужном месте. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти 12 вольт наверху должны в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили 12 вольт на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что на 12 вольт включен, и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 12 volt on по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Подержанные Выпрямители | Полный список выпрямителей Lanco на продажу

Откройте для себя обширный перечень бывших в употреблении выпрямителей Lanco Corporation от следующих производителей: Kepco, Control Power, Rapid, Bud Radio, McGean, Kocour, Sel Rex, Aldonex, Udylite, Dynapower и многих других. Свяжитесь с нами, если у вас есть какие-либо вопросы о нашем складе бывших в употреблении выпрямителей.

Просмотр корзины «Бывший в употреблении выпрямитель - Rapid 1000 Amp 12 Volt Rectifier R2699-Rectifiers» добавлен в вашу корзину.

Показаны все 164 результатов

  • Инвентарь: R2591

    Вольт: 0

    Охлаждение: воздушное

    Ампер: 0

    Ввод: 0

    с кондиционером для шкафов Rittal-Werk. SK3256100. Размеры кондиционера 27 дюймов Д x 19 дюймов Ш x 18 дюймов.4 съемных стойки. Стойки выкатываются с направляющими ящика на шарикоподшипниках. Очень чистый внутри.

    Доступное количество: 1

    2 500 долларов США Добавить в корзину
  • Инвентарь: R2692

    Производитель: Lambda EMI

    Вольт: 250

    Охлаждение: воздушное

    Ампер: 10

    Ввод: 250

    Проверено и проверено. Вход 190-250 В переменного тока. Одно- или трехфазное.

    Доступное количество: 1

    1150 долларов США. 00 Добавить в корзину
  • Инвентарь: R2675

    Производитель: Electronic Measurements Inc.

    Вольт: 150

    Охлаждение: воздушное

    Амперы: 18

    Ввод: 250

    Ввод: 190 - 250. Проверено и подтверждено.

    Доступное количество: 1

    1500 долларов США Добавить в корзину
  • Инвентарь: R2671

    Производитель: HBS

    Вольт: 15

    Охлаждение: воздушное

    Амперы: 20

    Ввод: 110

    Только фрахт.Вес 80 фунтов. Постоянная смородина. Контроллер ампер-минут.

    Доступное количество: 1

    1500 долларов США Добавить в корзину
  • Инвентарь: R2686

    Производитель: Lambda

    Вольт: 250

    Охлаждение: воздушное

    Ампер: 20

    Ввод: 250

    Проверено и проверено. Вход 190-250 В переменного тока.

    Доступное количество: 1

    $ 1 350,00 Добавить в корзину
  • Инвентарь: R2687

    Производитель: Lambda

    Вольт: 250

    Охлаждение: воздушное

    Ампер: 20

    Ввод: 250

    Проверено и проверено. Вход 190-250 В переменного тока.

    Доступное количество: 1

    $ 1 350,00 Добавить в корзину
  • Инвентарь: R2688

    Производитель: Lambda EMI

    Вольт: 250

    Охлаждение: воздушное

    Ампер: 20

    Ввод: 250

    Проверено и проверено. Потребляемая мощность: 190-250 В переменного тока.

    Доступное количество: 1

    $ 1 350,00 Добавить в корзину
  • Инвентарь: R2689

    Производитель: TDK Lambda

    Вольт: 250

    Охлаждение: воздушное

    Ампер: 20

    Ввод: 250

    Ввод: 190-250 В переменного тока.Проверено и проверено.

    Доступное количество: 1

    $ 1 350,00 Добавить в корзину
  • Инвентарь: R2884

    Производитель: Lambda

    Вольт: 250

    Охлаждение: воздушное

    Ампер: 20

    Ввод: 250

    Протестировано.

    Доступное количество: 1

    $ 1 350,00 Добавить в корзину
  • Инвентарь: R2679

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Проверено и проверено. Цифровые измерители с контролем напряжения и тока. Возможность установки в стойку. Переключить режим. Ввод: 190–250.

    Доступное количество: 1

    $ 1 350,00 Добавить в корзину
  • Инвентарь: R2690

    Производитель: TDK Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Проверено и проверено.

    Доступное количество: 1

    1350 долларов.00 Добавить в корзину
  • Инвентарь: R2857

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Ввод: 190–250. Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2858

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Ввод: 190–250.Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарный запас: R2869

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Ввод: 190–250. Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2859

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Ввод: 190–250.Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2860

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Ввод: 190–250. Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2861

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Ввод: 190–250.Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2862

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Ввод: 190–250. Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2863

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Ввод: 190–250.Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2864

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Ввод: 190–250. Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2865

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Ввод: 190–250.Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2866

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Ввод: 190–250. Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2867

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Ввод: 190–250.Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2868

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    Ввод: 190–250. Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2875

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    190-250 Ввод.Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2876

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    190-250 Ввод. Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2877

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    190-250 Ввод.Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2881

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    190-250 Ввод. Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарный запас: R2878

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    190-250 Ввод.Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2879

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    190-250 Ввод. Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2880

    Производитель: Lambda

    Вольт: 120

    Охлаждение: воздушное

    Ампер: 40

    Ввод: 250

    190-250 Ввод.Проверено и проверено.

    Доступное количество: 1

    850,00 долларов США Добавить в корзину
  • Инвентарь: R2188

    Производитель: American Rectifier

    Вольт: 6

    Охлаждение: воздушное

    Ампер: 50

    Ввод: 220

    Выпрямитель б / у - American Rectifier 50 Amp 6 Volt Rectifier

    Доступное количество: 1

    1 149 долларов США Добавить в корзину
  • Инвентарный запас: R2299

    Производитель: HBS

    Вольт: 12

    Охлаждение: воздушное

    Ампер: 75

    Ввод: 208

    Фактический вес = 115 фунтов., доставка через фрахт.

    Доступное количество: 1

    $ 1 150,00 Добавить в корзину
  • Инвентарь: R2302

    Производитель: HBS

    Вольт: 12

    Охлаждение: воздушное

    Ампер: 75

    Ввод: 208

    Фактический вес = 115 фунтов, доставка грузовым транспортом.

    Доступное количество: 1

    $ 1 150,00 Добавить в корзину
  • Инвентарь: R2223

    Производитель: Rapid

    Вольт: 6

    Охлаждение: воздушное

    Ампер: 100

    Ввод: 480

    Бывший в употреблении выпрямитель - Rapid 100 A, 6 Volt Rectifier

    Доступное количество: 1

    1 474 долл. США.00 Добавить в корзину
  • Инвентарь: R2226

    Производитель: Rapid

    Вольт: 6

    Охлаждение: воздушное

    Ампер: 100

    Ввод: 480

    Бывший в употреблении выпрямитель - Rapid 100 A, 6 Volt Rectifier

    Доступное количество: 1

    $ 1 474,00 Добавить в корзину
  • Инвентарь: R2222

    Производитель: Rapid

    Вольт: 6

    Охлаждение: воздушное

    Ампер: 100

    Ввод: 480

    Бывший в употреблении выпрямитель - Rapid 100 A, 6 Volt Rectifier

    Доступное количество: 1

    1 474 долл. США.00 Добавить в корзину
  • Инвентарь: R2221

    Производитель: Rapid

    Вольт: 6

    Охлаждение: воздушное

    Амперы: 100

    Ввод: 480

    Бывший в употреблении выпрямитель - Rapid 100 A, 6 Volt Rectifier

    Доступное количество: 1

    $ 1 474,00 Добавить в корзину
  • Инвентарь: R2693

    Производитель: Controlled Power

    Вольт: 400

    Охлаждение: воздушное

    Ампер: 125

    Ввод: 480

    Протестировано и проверено нашим. Смотрите видео.

    Доступное количество: 1

    10 500 долларов США Добавить в корзину
  • Инвентарь: R2585

    Производитель: Aldonex

    Вольт: 48

    Охлаждение: воздушное

    Ампер: 150

    Ввод: 440

    150 ампер. 48 Вольт.

    Доступное количество: 1

    3250 долларов США Добавить в корзину
  • Инвентарный запас: R2838

    Производитель: Clinton

    Вольт: 24

    Охлаждение: воздушное

    Ампер: 150

    Ввод: 480

    4-24 Вольт.Проверено и проверено.

    Доступное количество: 1

    $ 2 375,00 Добавить в корзину
  • Инвентарь: R2597

    Производитель: Rapid

    Вольт: 450

    Охлаждение: воздушное

    Ампер: 250

    Ввод: 480

    Расчетный вес - 2 500 фунтов. Проверено и проверено.

    Доступное количество: 1

    16 500,00 долларов США Добавить в корзину
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
