Что такое выпрямитель напряжения. Как работает выпрямитель напряжения. Для чего нужен выпрямитель напряжения в бытовой технике. Какие виды выпрямителей напряжения существуют. Чем отличается выпрямитель от стабилизатора напряжения.
Что такое выпрямитель напряжения и как он работает
Выпрямитель напряжения — это электронное устройство, преобразующее переменное напряжение в постоянное. Принцип его работы основан на свойстве полупроводниковых диодов пропускать ток только в одном направлении.
Основные компоненты выпрямителя:
- Трансформатор — понижает или повышает входное напряжение
- Диодный мост — пропускает ток только в одном направлении
- Сглаживающий фильтр — уменьшает пульсации выпрямленного напряжения
- Стабилизатор — поддерживает постоянный уровень выходного напряжения
В процессе выпрямления переменное синусоидальное напряжение преобразуется в пульсирующее постоянное. Далее с помощью фильтров пульсации сглаживаются, и на выходе получается практически постоянное напряжение.
Виды выпрямителей напряжения
Существует несколько основных типов выпрямителей напряжения:
1. Однополупериодные выпрямители
Пропускают только одну полуволну переменного напряжения. Простые по конструкции, но имеют большие пульсации на выходе.
2. Двухполупериодные выпрямители
Пропускают обе полуволны, обеспечивая более качественное выпрямление. Бывают с выводом средней точки трансформатора или мостовые.
3. Трехфазные выпрямители
Используются в мощных промышленных установках для выпрямления трехфазного напряжения.
4. Управляемые выпрямители
Позволяют регулировать выходное напряжение с помощью тиристоров или транзисторов.
Выбор типа выпрямителя зависит от требуемой мощности, качества выходного напряжения и особенностей применения.
Применение выпрямителей напряжения в бытовой технике
Выпрямители напряжения широко используются в различных бытовых электронных устройствах:
- Блоки питания компьютеров и ноутбуков
- Зарядные устройства для смартфонов и планшетов
- Источники питания телевизоров и аудиосистем
- Адаптеры для бытовых приборов
- Системы бесперебойного питания
Их основная задача — преобразовать переменное сетевое напряжение 220В в постоянное напряжение нужного уровня для питания электронных схем.
Отличия выпрямителя от стабилизатора напряжения
Хотя выпрямители и стабилизаторы напряжения часто используются совместно, это разные устройства:
- Выпрямитель преобразует переменное напряжение в постоянное
- Стабилизатор поддерживает заданный уровень напряжения при колебаниях входного
Стабилизатор может работать как с переменным, так и с постоянным напряжением. Выпрямитель же всегда имеет на входе переменное напряжение.
Как выбрать выпрямитель напряжения для дома
При выборе выпрямителя напряжения для бытового применения следует учитывать несколько ключевых параметров:
1. Выходное напряжение и ток
2. Мощность
Определяется как произведение выходного напряжения на максимальный ток. Должна быть с запасом 20-30% от суммарной мощности нагрузки.
3. Стабильность выходного напряжения
Характеризует способность поддерживать постоянное напряжение при колебаниях входного и изменении нагрузки.
4. Уровень пульсаций
Показывает качество выпрямления. Для большинства бытовых приборов достаточно уровня пульсаций не более 1%.
5. Защита от перегрузки и короткого замыкания
Обеспечивает безопасность использования и продлевает срок службы устройства.
Правильно подобранный выпрямитель обеспечит надежное и стабильное питание вашей бытовой техники.
Преимущества использования выпрямителей напряжения
Применение выпрямителей напряжения в бытовой технике имеет ряд существенных преимуществ:
- Повышение энергоэффективности устройств
- Увеличение срока службы электронных компонентов
- Снижение уровня электромагнитных помех
- Возможность использования низковольтных компонентов
- Повышение безопасности эксплуатации техники
Все это делает выпрямители неотъемлемой частью современной бытовой электроники.
Особенности эксплуатации и обслуживания выпрямителей напряжения
Для обеспечения длительной и надежной работы выпрямителей напряжения следует соблюдать несколько простых правил:
- Не превышать максимально допустимую нагрузку
- Обеспечивать достаточное охлаждение устройства
- Защищать от попадания влаги и пыли
- Периодически проверять качество контактов
- При необходимости заменять электролитические конденсаторы
При правильной эксплуатации современные выпрямители напряжения способны работать без сбоев в течение многих лет.
Перспективы развития технологий выпрямления напряжения
Технологии выпрямления напряжения продолжают развиваться. Основные направления совершенствования:
- Повышение КПД преобразования
- Уменьшение габаритов и веса устройств
- Снижение уровня электромагнитных помех
- Интеграция с системами умного дома
- Разработка новых полупроводниковых материалов
Эти инновации позволят создавать еще более эффективные и компактные выпрямители для бытовой техники будущего.
Как определить, что нужен стабилизатор напряжения
Вы когда-нибудь сталкивались с отключением кондиционера из-за перегрева? С коротким замыканием, которое бы напугало Вас? В чем может быть причина? Может быть проблемы возникают из-за колебаний напряжения, чрезмерного использования кондиционеров, перегрева и т. д.?
Чтобы избавиться от всех этих забот и бороться с колебаниями напряжения, сохраняя вашу безопасность и долговечность бытовой техники, изготовлены стабилизаторы напряжения. Теперь Вы знаете, что есть способ справиться с колебаниями напряжения, но почему колеблется напряжения и когда мы чувствуем необходимость использовать стабилизатор напряжения? Чтобы получить ответ на эти вопросы, следите далее за информацией в этой статье.
Содержание статьи:
- Почему колеблется напряжение?
- Измерение колебаний напряжения
- Когда нужен стабилизатор напряжения
Почему колеблется напряжение?
Повсюду так много устройств работают на электричестве, поэтому возникают проблемы с напряжением.
Они возникают, когда в доме или на рабочем месте повышается ток нагрузки по сравнению с разрешенным на вход сети.
Теперь мы знаем, что колебания напряжения могут происходить, но как мы узнаем, что нам нужен стабилизатор?
Измерение колебаний напряжения
Есть несколько способов определить, когда нам нужен стабилизатор. Человек без дополнительных сложных приборов может почувствовать колебания напряжения, например, мы можем заметить яркость и тусклость лампы, что указывает на то, что напряжение либо повышается, либо понижается. Звук динамика колеблется при изменении напряжения.
Есть и специальные устройства, которые используются для определения колебаний напряжения. Это можно сделать мультиметром — устройством, которое используется для измерения напряжения, а также тока устройства. Вольтметр также можно использовать для измерения напряжения в сети.
Когда нужен стабилизатор напряжения
В обычных условиях бытовым устройствам не нужен стабилизатор. Они работают нормально пока колебания напряжения остаются в рамках диапазона 10%.
Вот как надо поступить: Сначала напряжение на устройствах измеряется с помощью мультиметра или вольтметра в дневное время, когда текущая нагрузка невысока, а затем измеряется напряжение в вечернее время, когда текущая нагрузка повышается (вечером лампы, телевизор, компьютер и другие приборы включаются, что и приводит к повышению нагрузки). Если напряжение в течение суток колеблется в диапазоне 198-253 вольт, то стабилизатор, скорее всего не нужен (если нет высокоточной техники), но если колебания выше или ниже этого диапазона, то обязательно нужен стабилизатор напряжения.
С увеличением потребления электричества вероятность короткого замыкания и большой нагрузки также увеличился. Поэтому мы должны использовать стабилизатор, чтобы избежать несчастных случаев и поломок дорогостоящих приборов.
Компания SUNTEK выпускает широкую линейку бытовых стабилизаторов напряжения, предназначенных для квартир, частных домов, коттеджей. Ознакомиться с подробным описанием моделей, характеристиками и их стоимостью можно в каталоге продукции.
Стабилизаторы напряжения Volter | Полный каталог
Полный каталог стабилизаторов напряжения Volter.В данном разделе представлены все модели и все серии стабилизаторов Volter.
Ниже вы можете воспользоваться подборкой стабилизаторов Volter для дома, для квартиры, для техники или промышленного назначения.
Выберите подкатегорию
Сортировка: Увеличение мощностиУменьшение мощностиЦена (низкая > высокая)Цена (высокая > низкая)
Показать: 21255075100
Стабилизатор напряжения Volter СНПТО-4 С
Мощность, кВт: 3.5
Диапазон входного напряжения, В: 125 — 265
Точность стабилизации, +/- %: 6.5
Тип стабилизатора: Симисторный
54900₽
Стабилизатор напряжения Volter 2000
Мощность, кВт: 2.2
Диапазон входного напряжения, В: 150 — 245
Точность стабилизации, +/- %: 3
Тип стабилизатора: Симисторный
60600₽
Стабилизатор напряжения Volter СНПТО-4 ПТ
Мощность, кВт: 3.
5
Диапазон входного напряжения, В: 150 — 245
Точность стабилизации, +/- %: 3
Тип стабилизатора: Симисторный
60660₽
Стабилизатор напряжения Volter СНПТО-5,5 С
Мощность, кВт: 5.5
Диапазон входного напряжения, В: 125 — 265
Точность стабилизации, +/- %: 6.5
63420₽
Стабилизатор напряжения Volter 2100
Мощность, кВт: 2.2
Диапазон входного напряжения, В: 160 — 250
Точность стабилизации, +/- %: 3
Тип стабилизатора: Симисторный
66300₽
Стабилизатор напряжения Volter СНПТО Smart-4
Мощность, кВт: 3.
5
Диапазон входного напряжения, В: 110-330
Точность стабилизации, +/- %: 0.5
Тип стабилизатора: Инверторного типа
71460₽
Стабилизатор напряжения Volter СНПТО-7 С
Мощность, кВт: 7
Диапазон входного напряжения, В: 125 — 265
Точность стабилизации, +/- %: 6.5
Тип стабилизатора: Симисторный
87780₽
Показано с 1 по 21 из 135 (всего 7 страниц)
Стабилизаторы напряжения Volter
Стабилизаторы напряжения Volter — это современные, надежные устройства с очень широким модельным рядом, множеством модификаций и вариантов дизайна, предназначенные для стабилизации напряжения любых электропотребителей при работе в нестабильных электросетях.
Стабилизаторы Volter представлены симисторными и
инверторными моделями однофазного и трехфазного исполнения.
Модельный ряд
насчитывает более 200 модификаций.
В симисторных моделях и инверторных стабилизаторах серии Smart реализована функция изменения выходного напряжения от 220 до 240В с шагом в 1В. Эта функция очень востребована для европейской техники, которая изначально настроена на работу в сетях с напряжением 230В.
Для стабилизации Hi-Fi аппаратуры существует специальная серия симисторных стабилизаторов, отличительной чертой которых является наличие 3-х и более розеток с возможностью отсроченного пуска отдельных Hi-Fi компонентов, система защиты от импульсных помех, отсутствие шумов электросети, бесшумная работа и достаточно высокая точность стабилизации +-3%.
Все инверторные модели стабилизаторов Volter имеют широкий
диапазон стабилизации 130-320В и точность стабилизации 0.5-1%, что позволяет
использовать эти устройства при любых отклонениях в электросетях и незаменимы
при эксплуатации высокоточного оборудования.
Стабилизаторы Volter имеют возможность установки на улице и эксплуатации при минусовых температурах -25/+40С. Под эту характеристику подходят все симисторные устройства, а также инверторные модели модификации “Мороз”.
Конвекционное (безвентиляторное) охлаждение в симисторных моделях позволяет размещать их даже в спальном пространстве, не боясь того, что посторонний шум может нарушить Ваш сон.
“Интерьерные” модели, такие как Parus, Prostor и Smart отлично впишутся в любой интерьер и вполне могут быть использованы как элемент декора.
Производственные мощности требуют для стабилизации такие же мощные устройства, в модельном ряду Volter представлен симисторными и инверторными моделями мощностью до 200кВт.
Трехфазные модели состоят из трех однофазных блоков,
соединенных по схеме “Звезда”. Они могут устанавливаться как на специальную коммутационную
стойку, так и размещаться рядом друг с другом на полу или на стене.
Стабилизаторы напряжения Volter можно использовать как для стабилизации объектов частного сектора, так и для промышленных нужд.
Использование высококачественных немецких комплектующих обеспечивает непрерывную и бесперебойную работу стабилизаторов напряжения торговой марки Volter.
запасных частей для автоспорта от Rick’s Motorsport Electrics
запасных частей для автоспорта от Rick’s Motorsport ElectricsБесплатный номер: 1-800-521-0277 или +1-603-329-9901 Просмотреть корзину
Проверьте нас на Facebook или Instagram , чтобы узнать последние новости и коды скидок!!
*В зимнее время с 8:00 до 16:00 по восточному поясному времени*
** UPS Next Day Air & Worldwide Express теперь гарантируется (*доставка в субботу осуществляется за дополнительную плату и должна быть указана в заказе*). Все другие гарантии обслуживания приостанавливаются до дальнейшего уведомления, поэтому некоторые поставки могут быть задержаны**
***Международные заказы требуют PayPal для обработки платежей***
4,5 из 5 (392 отзыва покупателей)
Изготовлено Rick’s Motorsport Electrics

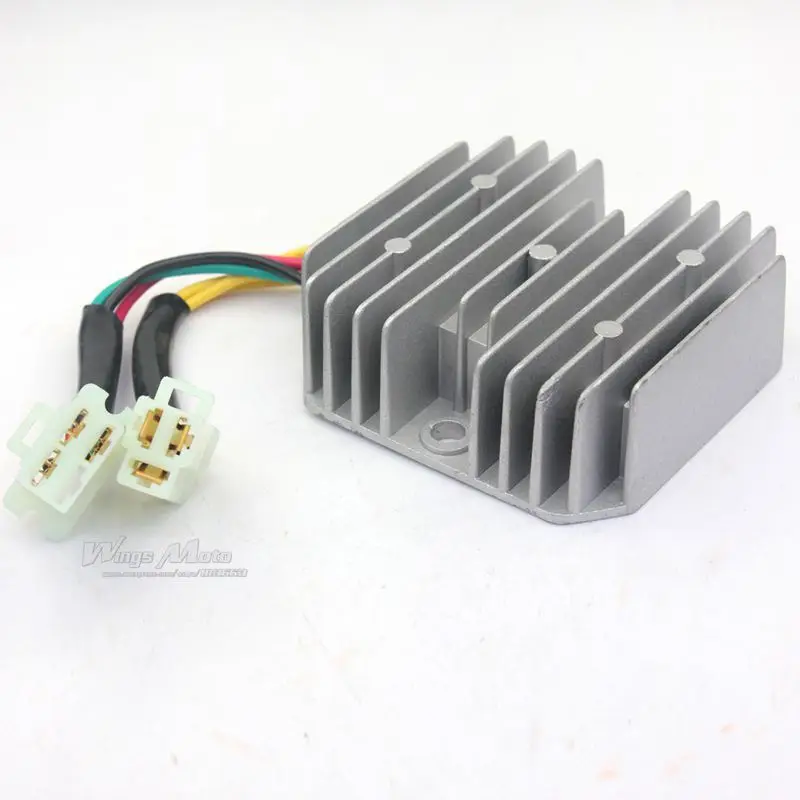

Найдите выпрямитель-регулятор
для вашего автомобиля Motorsport:Выпрямитель-регулятор для мотоцикла / квадроцикла / внедорожника / плавсредства / снегохода
Choose Year202020192018201720162015201420132012201120102009200820072006200520042003200220012000199919981997199619951994199319921991199019891988198719861985198419831982198119801979197819771976197519741973197219711970196919681967196619651964196319621961196019591958EtonHyosungSherco
org/Offer»> 39,95 $ — 149,95 $ Описание
Обновите электрическую систему вашего мотоцикла с помощью Rick’s Motorsport Electrics Rectifier — Regulator
- Все регуляторы/выпрямители являются новыми и изготовлены в соответствии с OEM-производителями.
- Включает гарантию производителя на 1 год.
- Высококачественная экономичная замена OEM
- Большинство со штекером OEM-типа
**Примечания к запасным частям:
- Некоторые модели имеют размер «Hot Shot». Это высокопроизводительные версии Hot Shot для тяжелых условий эксплуатации, изготовленные по специальной технологии Mosfet, которая не нагревается.
- Фактический продукт может отличаться от изображения в зависимости от производителя и модели.
Все регуляторы выпрямителя Rick являются совершенно новыми деталями и поставляются с годовой гарантией замены.
Большинство устройств являются прямыми сменными деталями и поставляются с заводскими вилками. Это упрощает установку — просто отключите вашу часть и подключите нашу. Мы также знаем, что для некоторых уникальных машин нужны универсальные регуляторы выпрямителя. В этом случае регулятор выпрямителя будет поставляться только с проводными выводами, и вам нужно будет его жестко подключить. Перед заменой регулятора выпрямителя обязательно прочитайте эти инструкции и проверьте целостность всех электрических разъемов. Товар может отличаться от изображения.
Советы, которые необходимо выполнить ПЕРЕД установкой выпрямителя/регулятора
- Проверьте выход переменного тока статора
- Убедитесь, что статор не заземлен.
- Замените все сгоревшие или подвергшиеся коррозии разъемы на статоре и rec/reg
- Проверить и отремонтировать расплавившуюся проводку
- Используйте высокотемпературную диэлектрическую смазку на всех разъемах
Полупериодный выпрямитель — Инженеры в последнюю минуту
Большинству электронных систем, таких как телевизоры, аудиосистемы и компьютеры, для правильной работы требуется постоянное напряжение.
Поскольку линейное напряжение переменное, нам необходимо преобразовать его в относительно постоянное выходное напряжение постоянного тока. Схема, которая преобразует переменное напряжение (AC) в постоянное напряжение (DC), называется Rectifier .
Как известно, диод проводит ток только в одном направлении от анода к катоду. Эта особенность делает их идеальными для ректификации.
Диоды соединены вместе для формирования различных типов схем выпрямителей, таких как «полупериодные», «двухполупериодные» или «мостовые» выпрямители.
Простейшим из всех выпрямителей является однополупериодный выпрямитель .
Однополупериодный выпрямитель
На следующем рисунке показана схема однополупериодного выпрямителя.
Когда на диод подается переменное напряжение, положительный полупериод напряжения источника будет смещать диод в прямом направлении. В этом случае диод будет выглядеть как замкнутый ключ , а на нагрузочном резисторе появится положительный полупериод напряжения источника.
Во время отрицательного полупериода диод смещен в обратном направлении. В этом случае диод будет отображаться как разомкнуть переключатель , и на нагрузочном резисторе не появляется напряжение.
В однополупериодном выпрямителе диод работает в течение положительных полупериодов, а не во время отрицательных. Из-за этого однополупериодный выпрямитель отсекает отрицательные полупериоды. Такой сигнал называется полуволновым сигналом .
Если диод перевернут, он сместится в прямом направлении при отрицательном входном напряжении. В результате выходные импульсы будут отрицательными.
Это полуволновое напряжение создает ток нагрузки, который течет только в одном направлении, что делает цепь однонаправленной.
Значение постоянного тока полуволнового сигнала совпадает со средним значением.
Среднее значение сигнала за один период рассчитывается по следующей формуле:
Это уравнение говорит нам, что значение постоянного тока полуволнового сигнала составляет около 31,8% от пикового значения.
Например, если пиковое напряжение полуволнового сигнала равно 10 В, постоянное напряжение будет равно 3,18 В.
При измерении полуволнового сигнала вольтметром постоянного тока показания будут равны среднему значению постоянного тока.
Аппроксимация второго порядка
В действительности мы не получаем идеального полупериодного напряжения на нагрузочном резисторе.
Из-за барьерного потенциала диод не включается, пока напряжение источника не достигнет примерно 0,7 В . Таким образом, выходное напряжение на 0,7 В ниже пикового напряжения источника.
Например, если пиковое напряжение источника составляет всего 10 В, напряжение нагрузки будет иметь пиковое значение всего 9,3 В.
Поэтому более точная формула для расчета постоянного значения полуволнового сигнала:
Выходная частота
Изменение формы выпрямленного выходного сигнала во время положительных и отрицательных полупериодов создает сигнал с большим количеством пульсаций (флуктуирующая часть).
Результирующая пульсация имеет ту же частоту, что и входное питание переменного тока.
Следовательно, мы можем написать:
Фильтрация на выходе выпрямителя
На выходе однополупериодного выпрямителя мы получаем пульсирующее постоянное напряжение, которое увеличивается до максимума, а затем уменьшается до нуля.
Нам не нужно такое постоянное напряжение. Что нам нужно, так это устойчивое и постоянное напряжение постоянного тока, без каких-либо колебаний или пульсаций напряжения, которое мы получаем от батареи.
Чтобы получить такое напряжение, нам нужно отфильтровать полуволновой сигнал. Один из способов сделать это — подключить конденсатор, известный как сглаживающий конденсатор , к нагрузочному резистору, как показано ниже.
Изначально конденсатор не заряжен. В течение первой четверти периода диод смещен в прямом направлении, поэтому конденсатор начинает заряжаться. Зарядка продолжается до тех пор, пока вход не достигнет своего пикового значения.
В этот момент напряжение на конденсаторе равно Vp.
После того, как входное напряжение достигает пика, оно начинает уменьшаться. Как только входное напряжение становится меньше Vp, напряжение на конденсаторе превышает входное напряжение, которое отключает диод.
Когда диод выключен, конденсатор разряжается через нагрузочный резистор и обеспечивает ток нагрузки, пока не будет достигнут следующий пик.
При появлении следующего пика диод кратковременно открывается и перезаряжает конденсатор до пикового значения.
Ограничения
Если сопротивление нагрузки мало для данного значения емкости конденсатора, через нагрузку будет протекать большой ток, который быстрее разряжает конденсатор (из-за постоянной времени RC) и приводит к увеличению пульсаций. Пока постоянная времени RC намного больше периода, конденсатор остается почти полностью заряженным, и мы получаем идеальное выходное напряжение постоянного тока. Чтобы иметь большую постоянную времени RC, нам нужен конденсатор большей емкости .
