Какие характеристики имеют выпрямительные диоды большой мощности. Как правильно выбрать диод для выпрямителя. Какие типы выпрямительных диодов существуют. Где применяются мощные выпрямительные диоды.
Основные характеристики выпрямительных диодов большой мощности
Выпрямительные диоды большой мощности предназначены для преобразования переменного тока в постоянный в мощных источниках питания, сварочных аппаратах, зарядных устройствах и другом силовом оборудовании. Их основные характеристики:
- Максимальный прямой ток — от единиц до тысяч ампер
- Максимальное обратное напряжение — от сотен до тысяч вольт
- Прямое падение напряжения — обычно 0,7-1,5 В
- Допустимая рассеиваемая мощность — десятки и сотни ватт
- Время обратного восстановления — единицы микросекунд
Какие факторы влияют на выбор конкретного типа выпрямительного диода большой мощности? Основными критериями являются максимальный ток, обратное напряжение и рассеиваемая мощность, которые должны с запасом перекрывать рабочие параметры схемы.
Типы корпусов мощных выпрямительных диодов
Выпрямительные диоды большой мощности выпускаются в различных типах корпусов:
- Штыревые металлостеклянные корпуса (DO-4, DO-5)
- Таблеточные корпуса для монтажа между радиаторами
- Корпуса с креплением на радиатор (TO-220, TO-247)
- Модульные корпуса для мощных выпрямительных мостов
Какой тип корпуса лучше выбрать? Это зависит от требуемой мощности, способа монтажа и охлаждения. Для токов до 10-20 А часто используют корпуса TO-220. Для больших токов применяют таблеточные и модульные корпуса с эффективным теплоотводом.
Особенности применения мощных выпрямительных диодов
При использовании выпрямительных диодов большой мощности необходимо учитывать следующие особенности:
- Требуется эффективный теплоотвод для рассеивания выделяемой мощности
- Необходимо обеспечить защиту от перенапряжений и токовых перегрузок
- Желательно применение снабберных цепей для ограничения коммутационных выбросов
- При параллельном включении нужно выравнивание токов через диоды
- В высокочастотных схемах важно учитывать время обратного восстановления
Как обеспечить надежную работу мощных выпрямительных диодов? Ключевыми факторами являются правильный выбор компонентов с запасом по параметрам, эффективное охлаждение и защита от перегрузок.
Сравнение различных типов мощных выпрямительных диодов
На рынке представлены различные типы мощных выпрямительных диодов:
- Кремниевые эпитаксиально-планарные диоды
- Диоды с барьером Шоттки
- Быстровосстанавливающиеся диоды
- Лавинные диоды
Какой тип диодов выбрать для конкретного применения? Эпитаксиально-планарные диоды универсальны и недороги. Диоды Шоттки имеют малое падение напряжения. Быстровосстанавливающиеся диоды эффективны на высоких частотах. Лавинные диоды устойчивы к перенапряжениям.
Расчет и выбор выпрямительных диодов для мощных источников питания
При проектировании мощных источников питания важно правильно рассчитать и выбрать выпрямительные диоды. Основные этапы:
- Определение максимального тока нагрузки
- Расчет действующего и амплитудного напряжения
- Выбор схемы выпрямителя (однополупериодная, мостовая)
- Расчет тока через диоды с учетом формы тока
- Определение требуемого обратного напряжения диодов
- Расчет рассеиваемой на диодах мощности
- Выбор диодов с запасом по току, напряжению и мощности
Как правильно выбрать диоды по результатам расчета? Рекомендуется брать запас 30-50% по току и напряжению. Для повышения надежности можно использовать параллельное включение диодов.
Применение мощных выпрямительных диодов в сварочных аппаратах
Сварочные аппараты — одна из основных областей применения мощных выпрямительных диодов. Особенности их использования:
- Большие импульсные токи — до тысяч ампер
- Высокие обратные напряжения при обрыве дуги
- Тяжелые условия эксплуатации, термоциклирование
- Необходимость эффективного охлаждения
Какие диоды лучше использовать в сварочных выпрямителях? Обычно применяют специализированные сварочные диоды в таблеточных корпусах, рассчитанные на большие импульсные токи и устойчивые к перегрузкам.
Особенности выпрямительных диодов для высокочастотных источников питания
В высокочастотных импульсных источниках питания к выпрямительным диодам предъявляются особые требования:
- Малое время обратного восстановления (десятки-сотни наносекунд)
- Низкая барьерная емкость перехода
- Минимальные потери на переключение
- Устойчивость к dU/dt и dI/dt
Как выбрать оптимальные диоды для ВЧ-выпрямителей? Лучше всего подходят быстрые диоды с «мягким» восстановлением или диоды Шоттки. Важно также минимизировать паразитные индуктивности монтажа.
Диоды выпрямительные справочник маркировка в Новосибирске: 128-товаров: бесплатная доставка [перейти]
Партнерская программаПомощь
Новосибирск
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Промышленность
Промышленность
Сельское хозяйство
Сельское хозяйство
Торговля и склад
Торговля и склад
Все категории
ВходИзбранное

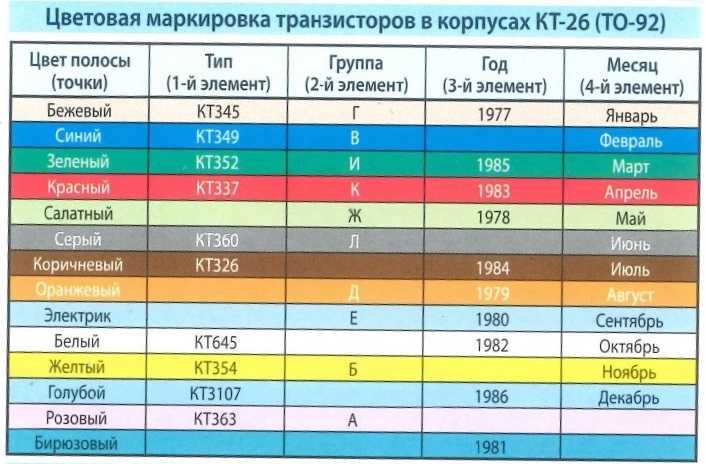

Диоды выпрямительные справочник маркировка
Полупроводниковые приборы. Диоды выпрямительные, стабилитроны, тиристоры. Тип: диод, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Диод выпрямительный с резьбой 1, 4кв SEMIKRON SKN2014 (SKN20/14) Тип: диод
ПОДРОБНЕЕЕще цены и похожие товары
Полупроводниковые приборы. Диоды выпрямительные, стабилитроны, тиристоры Тип: диод, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Диод выпрямительный Шоттки THT IXYS DSA60C45PB (DSA60C45PB) Тип: диод, Производитель: IXYS
ПОДРОБНЕЕЕще цены и похожие товары
1N4148WS-E3-08, Диод выпрямительный общего применения 75В 0.15А Vishay Тип: диод, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Диод выпрямительный шоттки sic UnitedSiC UJ2D1205T (UJ2D1205T) Тип: диод, Производитель: ТЕХНОЛОГИЯ
ПОДРОБНЕЕЕще цены и похожие товары
Диодный мост Yangjie Technology GBU1506-YAN, Однофазный выпрямительный мост, Urmax 600В, If 15А, Ifsm 200А, 1шт
ПОДРОБНЕЕЕще цены и похожие товары
LL4148, Диод выпрямительный общего применения 100В 0.
2А Diotec Semiconductor Тип: диод,
ПОДРОБНЕЕЕще цены и похожие товары
LL4148 SMD Диод выпрямительный SOD-80 OEM Производитель: Oem
ПОДРОБНЕЕЕще цены и похожие товары
FR157 Диод выпрямительный 1.5А 1000В (DO-15) Тип: диод, Производитель: Oem
ПОДРОБНЕЕЕще цены и похожие товары
Диод: выпрямительный, THT, 600В, 2А, бобина, лента, Ifsm: 50А, SOD57 VISHAY BYW36-TR
В МАГАЗИНЕще цены и похожие товары
Диод: выпрямительный Шоттки, SMD, 15В, 30мА, SOT323 NEXPERIA 1PS70SB82.115
В МАГАЗИНЕще цены и похожие товары
1N4007, Диод выпрямительный 1А 1000В
В МАГАЗИНЕще цены и похожие товары
Диод выпрямительный Шоттки, SMD, 30В, 2×6А, DPAK, Упаковка туба VISHAY VS-12CWQ03FN-M3
В МАГАЗИНЕще цены и похожие товары
Диод выпрямительный, SMD, 600В, 1А, MELF DC SM4005
В МАГАЗИНЕще цены и похожие товары
Диод выпрямительный, THT, 600В, 1А, Упаковка лента, DO41, Ifsm 30А Yangjie Technology 1N4005-YAN
В МАГАЗИНЕще цены и похожие товары
Диод: выпрямительный, THT, 1кВ, 6А, Ammo Pack, Ifsm: 400А, P600 DC P600M
В МАГАЗИНЕще цены и похожие товары
Диод: выпрямительный, THT, 600В, 8А, туба, Ifsm: 100А, TO220AC, 50нс SIRECTIFIER MUR860-SIR
В МАГАЗИНЕще цены и похожие товары
Диод: выпрямительный, SMD, 1кВ, 1,5А, 4мкс, SMA, Ufmax: 1,15В VISHAY BYG10M-E3/TR
В МАГАЗИНЕще цены и похожие товары
Диод: выпрямительный, THT, 100В, 1А, Ammo Pack, Ifsm: 30А, DO41 DC 1N4002-DC
В МАГАЗИНЕще цены и похожие товары
Диод: выпрямительный, THT, 1000В, 2А, лента, Ifsm: 60А, DO15, 500нс DC FR207
В МАГАЗИНЕще цены и похожие товары
Диод выпрямительный Шоттки 60В 1A DO214AC DC SS16
В МАГАЗИНЕще цены и похожие товары
Диод: выпрямительный Шоттки, SMD, 30В, 0,2А, 5нс, SOT23, 290мВт DIOTEC BAT54C
В МАГАЗИНЕще цены и похожие товары
Диод: выпрямительный Шоттки, THT, 60В, 3А, DO201AD, лента YJ SR360
В МАГАЗИНЕще цены и похожие товары
Диод: выпрямительный, THT, 200В, 1,5А, Ammo Pack, Ifsm: 50А, DD15 DC 1N5393
В МАГАЗИНЕще цены и похожие товары
Диод: выпрямительный Шоттки, SMD, 60В, 3А, 20нс, SOD128, 2,5Вт NEXPERIA PMEG6030EVPX
В МАГАЗИНЕще цены и похожие товары
Диод: выпрямительный Шоттки, SMD, 150В, 5А, SMC, бобина, лента Yangjie Technology SS515-YAN
В МАГАЗИНЕще цены и похожие товары
Диод: выпрямительный, THT, 50В, 6А, Ammo Pack, Ifsm: 300А, R6 DIOTEC P600A
В МАГАЗИНЕще цены и похожие товары
Диод: выпрямительный Шоттки, SMD, 40В, 1А, subSMA, бобина, лента TAIWAN SEMICONDUCTORS SS14L
В МАГАЗИНЕще цены и похожие товары
2 страница из 18
Справочник по полупроводниковым диодам — Выпрямительные диоды малой мощности (2Д101
Портал QRZ.
RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.
Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.
Как добавить наш сайт в исключения AdBlock
QRZ.RU > Технические справочники > Справочники по микросхемам и п/п приборам > Справочник по полупроводниковым диодам > Справочник по полупроводниковым диодам — Выпрямительные диоды малой мощности (2Д101 — КД128)
class=»small»>
 |
| Диод | Uоб/Uимп В/В | Iпр/Iимп А/А | Uпр/Iпр В/А | Cд/Uд пф/В | Io(25)Ioм мкА/мкА | Fmax кГц | P Вт | Корпус |
| 2Д101А | 30/ | 0.02/0.3 | 1.0/0.1 | 5/25 | 57 | |||
| КД102А КД102Б | 250/250 300/300 | 0. 1/20.1/2 | 1.0/0.05 1.0/0.05 | 0.1/50 3/50 | 4 4 | 3 3 | ||
| КД103А КД103Б | 50/ 50/ | 0.1/2 0.1/2 | 1.5/0.5 2.0/0.5 | 20/5 20/5 | 0.4/10 0.4/10 | 3 3 | ||
| КД104А | 500/ | 0.01/1 | 1.0/0.01 | 3/100 | 20 | 3 | ||
| КД105А КД105Б КД105В КД105Г | 400/ /400 /600 | 0. 3/150.3/15 0.3/15 0.3/15 | 1.0/0.3 1.0/0.3 1.0/0.3 1.0/0.3 | 100/300 100/300 100/300 100/300 | 1 1 1 1 | 25 25 25 25 | ||
| КД106А | 100/100 | 0.3/3 | 1.0/0.3 | 10/100 | 30 | 0.75 | 4 | |
| ГД107А ГД107Б | 15/ 20/ | — 0.0025 | 20/200 100/ | 1 1 | ||||
| 2Д108А 2Д108Б | 800/800 1000/1000 | 0. 1/4.30.1/4.3 | 1.5/0.1 1.5/0.1 | 150/500 150/500 | 1 1 | 0.15 0.15 | 5 5 | |
| КД109А КД109Б КД109В | /100 /300 /600 | 0.3/ 0.3/ 0.3/ | 1.0/0.3 1.0/0.3 1.0/0.3 | 100/300 100/300 100/300 | 10 10 10 | 26 26 | ||
| АД110А | 30/50 | 0.01/0.05 | 1.5/0.01 | 3/ | 5/100 | 1000 | 20,21 | |
| КДС111А КДС111Б КДС111В | 300/400 300/400 300/400 | 0. 2/0.50.2/0.5 0.2/0.5 | 1.2/0.1 1.2/0.1 1.2/0.1 | 3/50 3/50 3/50 | 20 20 20 | 27 27 27 | ||
| АД112А | 50/ | 0.3/ | 3/0.3 | 100/300 | 22 | |||
| ГД113А | 115/ | .015/.048 | 1/0.03 | /250 | 1 | |||
| 2Д114А5 2Д114Б5 2Д114В5 | 75/100 50/100 30/75 | 0.2/2 0.  2/20.2/2 | 1/0.05 1/0.05 1/0.05 | 2/ 2/ 2/ | 500 500 500 | |||
| 2Д115А1 | 100/ | 0.03/0.1 | 1.5/0.05 | 45/0 | .001/0.03 | 41 | ||
| КД116А1 КД116Б1 | 100/ 50/ | .025/0.11 0.1/0.11 | .95/.025 1.0/.05 | .001/0.05 /0.01 | .024 .024 | 41 41 | ||
| 2Д118А1 | 200/ | 0. 3/10 | 1.2/0.3 | 0.05/2 | 78 | |||
| 2Д120А1 | 100/100 | 0.3/3 | 1.0/0.3 | 2/20 | 100 | 42 | ||
| 2Д121А | 80/100 | 0.1/2 | 1.0/0.05 | 1/10 | 20 | 53 | ||
| 2Д122АС 2Д122БС | 75/100 50/75 | 0.2/2 0.2/2 | 1/0.05 1/0.05 | 20/5 20/5 | 2/75 2/75 | 500 500 | ||
| 2Д123А91 | 100/100 | 0. 3/3 | 1/0.3 | 1/20 | 100 | 43 | ||
| КД126А | 300/ | 0.25/1.1 | 1.4/0.25 | 2/20 | 20 | 0.5/ | 58 | |
| КД127А | 800/800 | 0.25/1.1 | 1.4/0.25 | 2/20 | 20 | 0.5/ | 58 | |
| КД128А КД128Б КД128В | 50/65 75/90 95/105 | 0.16/ 0.16/ 0.16/ | 1.0/ 1.0/ 1.0/ | 0. 01/0.01/ 0.01/ |
Источник опорного напряжения на классических выпрямительных диодах
\$\начало группы\$
Хочу сделать простой стабилизатор напряжения на операционном усилителе, но нужен источник опорного напряжения. Я знаю, что могу купить этот компонент, но магазин находится далеко от меня и платить 8e за доставку компонента ценой 0.00000000…x кажется перебором. А диодов, которые у меня есть, можно насчитать сотни. Теоретически из школы каждый диод имеет падение напряжения, должен ли я использовать их несколько последовательно с резистором или есть какие-то аспекты, о которых я не знаю, и почему это решение плохое или очень плохая идея?
- диоды
- выпрямитель
- источник опорного напряжения
\$\конечная группа\$
\$\начало группы\$
Кремниевый диод имеет отрицательный температурный коэффициент около -2 мВ/°C, поэтому изменение температуры на 10°C приведет к смещению примерно на 3% вашего «эталона».
Прямое напряжение также не очень хорошо определено и в значительной степени зависит от тока (что также означает, что загрузка эталона изменит напряжение). Если вас ничего из этого не беспокоит, дерзайте. Это было сделано.
Лучше использовать регулятор с тремя клеммами, возможно, с делителем напряжения и буфером. Он будет потреблять несколько мА \$I_q\$, но будет гораздо более стабильным, чем последовательная цепочка диодов.
Низковольтные (вроде меньше 5В) Стабилитроны не очень (очень мягкое «колено»), поэтому я бы их избегал.
Между прочим, если у вас есть неисправный блок питания ПК, в нем обычно есть шунтирующий источник опорного напряжения LM431 (на стороне, изолированной от сети), и обычно это не то, что выходит из строя.
\$\конечная группа\$
\$\начало группы\$
В качестве опорного напряжения можно использовать что угодно, даже резистор, если ток через него достаточно постоянен.
Напряжение на резисторе линейно зависит от тока, поэтому это не очень поможет вам, когда вы получаете ток (с помощью резистора) из изменяющегося напряжения. Напряжение на диоде меняется намного меньше (при изменении тока) по сравнению с резистором. Посмотрите кривые, на графике с напряжением на Х и током на Y линия резко возрастает на ~0,6В. Но, увы, это не вертикальная линия, все же есть некоторое изменение напряжения из-за изменения тока.
У лучшего справочного источника график имеет более крутой подъем. Стабилитрон лучше обычного диода, LM431 еще лучше и т.д.
Можно схитрить, используя источник постоянного тока для тока через диод. Как вы делаете один? Ну, вы используете транзистор и …. источник постоянного напряжения! Это кажется рекурсивной проблемой, но оказывается, что разумный источник постоянного тока и разумное опорное напряжение вместе дают довольно приличный источник напряжения. (Они как бы умножают точность друг друга).
Во всем этом я предполагал, что вас интересует источник напряжения, устойчивый к изменениям входного напряжения, а не источник напряжения с заранее известным напряжением.
Это отдельная история, как и источник напряжения, устойчивый к температурным перепадам и старению.
\$\конечная группа\$
\$\начало группы\$
Почему бы не использовать батарейку? Если вы можете использовать его, не потребляя от него большого тока, он будет стабильным в течение месяцев, если не лет. Я предлагаю это, потому что диоды — худший выбор (я полагаю), и у вас может быть одна или две батареи.
Аккумуляторы Toshiba из оксида серебра имеют очень стабильное напряжение на клеммах с течением времени и при небольших нагрузках (конечно, чем легче, тем лучше). Я не знаю, какие батареи у вас могут быть, но стоит уточнить детали у производителя. Также стоит посмотреть на температурную характеристику — напряжения имеют тенденцию увеличиваться с понижением температуры, и вы должны найти эту деталь у поставщика.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Выпрямитель с тремя диодами
спросил
Изменено 4 года, 8 месяцев назад
Просмотрено 535 раз
\$\начало группы\$
Итак, я хочу сделать выпрямитель переменного тока 220 В постоянного тока 220 В. Могу ли я использовать два или три диода последовательно, потому что максимальное обратное напряжение одного диода составляет около 60 вольт?
- диоды
- выпрямитель
- серия
\$\конечная группа\$
1
\$\начало группы\$
220 В AV не дает вам 220 В постоянного тока после выпрямления.
Пиковое напряжение 220 В переменного тока составляет 1,414 * 220 В = 311 В постоянного тока.
Ваши диоды и сглаживающие конденсаторы должны выдерживать эти 311 В постоянного тока. Кроме того, сеть только , обычно 220 В переменного тока, иногда возможно 240 В переменного тока или более.
На практике вы должны использовать компоненты с номинальным напряжением 400 В пост. тока (или выше) для сетевого мостового выпрямителя и сглаживающих конденсаторов.
Как упоминалось в ответе Хацунеару, последовательное использование нескольких диодов для достижения требуемого номинального обратного напряжения является плохой идеей . В последовательной цепочке всегда будет один диод, который самый слабый и в какой-то момент он пробьет и это убьет и другие диоды. Это просто не очень хорошая практика.
Имеются диоды с достаточно высоким номинальным обратным напряжением, поэтому используйте их.
\$\конечная группа\$
1
\$\начало группы\$
Напряжение на каждом диоде при обратном смещении в такой ситуации не определено (если они полностью идентичны, это нормально, но, вероятно, это не так).
Не рискуйте и купите обычный диод типа 1N4005.
Немного похоже: единственный случай, когда вы можете использовать избыточные диоды последовательно, — это когда вы создаете чрезвычайно надежный продукт (например, AED), где короткое замыкание диода может привести к гибели людей.
\$\конечная группа\$
4
\$\начало группы\$
Возможно, особенно для диодов не Шоттки, но ваши потери будут умножены на количество диодов. Обычно нам нравится иметь 600 В постоянного тока или 400 В постоянного тока в качестве абсолютного минимума для сети 220 В переменного тока (пиковое значение 311 В), учитывая, что в сети обычно возникают переходные процессы.
Если последовательно подключить 10 60-вольтовых диодов, каждый с падением напряжения 0,8 В при токе 20 А, потери составят 320 Вт для полного моста (40 диодов) против примерно 40 Вт для четырех выпрямителей с прямым падением напряжения 1 В.
