Как работает мостовой выпрямитель при низких входных напряжениях. Почему выходное напряжение не остается на нуле, пока входное не превысит пороговое напряжение диодов. Как влияет емкостная нагрузка на форму выходного сигнала.
Принцип работы мостового выпрямителя
Мостовой выпрямитель состоит из четырех диодов, соединенных в мостовую схему. Его основная функция — преобразование переменного напряжения в пульсирующее постоянное. Рассмотрим подробнее, как он работает при различных уровнях входного напряжения:
- При высоких входных напряжениях (значительно выше порогового напряжения диодов) выпрямитель работает в нормальном режиме, пропуская ток через пару диодов в каждый полупериод.
- При снижении входного напряжения до уровня близкого к удвоенному пороговому напряжению диодов (около 1.4 В для кремниевых диодов) начинается переходный режим работы.
- При дальнейшем снижении входного напряжения ниже порогового уровня диодов выпрямитель теоретически должен перестать проводить ток.
Почему выходное напряжение не остается на нуле?
Несмотря на теоретические ожидания, на практике выходное напряжение мостового выпрямителя не остается строго на нулевом уровне, даже когда входное напряжение ниже порогового. Это объясняется несколькими факторами:
- Неидеальность диодов — реальные диоды начинают слабо проводить ток даже при напряжениях ниже номинального порогового.
- Емкостная нагрузка — если к выходу выпрямителя подключен сглаживающий конденсатор, он сохраняет заряд и поддерживает некоторое напряжение даже в моменты, когда диоды теоретически закрыты.
- Паразитные емкости — даже без внешнего конденсатора, паразитные емкости диодов и проводников могут сохранять небольшой заряд.
- Тепловой шум — случайные флуктуации напряжения, вызванные тепловым движением электронов, могут приводить к небольшим отклонениям от нуля.
Влияние емкостной нагрузки на форму выходного сигнала
Наличие емкостной нагрузки (сглаживающего конденсатора) на выходе мостового выпрямителя существенно влияет на форму выходного напряжения:
- Конденсатор заряжается до пикового значения выпрямленного напряжения.
- В промежутках между пиками входного напряжения конденсатор медленно разряжается через нагрузку.
- Это приводит к тому, что выходное напряжение никогда не достигает нуля, а лишь немного пульсирует вокруг среднего значения.
- Чем больше емкость конденсатора, тем меньше пульсации и тем ближе форма выходного напряжения к постоянному.
Особенности работы диодов при низких напряжениях
При рассмотрении работы мостового выпрямителя в области низких напряжений важно учитывать следующие аспекты поведения диодов:
- Вольт-амперная характеристика диода не имеет резкого порога проводимости. Ток начинает течь постепенно, увеличиваясь экспоненциально с ростом напряжения.
- При комнатной температуре кремниевые диоды начинают заметно проводить ток уже при напряжениях около 0.5-0.6 В, хотя номинальное пороговое напряжение считается равным 0.7 В.
- Германиевые диоды имеют еще более низкое пороговое напряжение (около 0.3 В) и более плавную характеристику перехода в проводящее состояние.
Практические следствия неидеальности выпрямителя
Понимание особенностей работы мостового выпрямителя при низких напряжениях важно для ряда практических применений:
- При проектировании источников питания нужно учитывать, что реальное выходное напряжение может быть ниже теоретически рассчитанного из-за падения напряжения на диодах.
- В измерительных схемах неидеальность выпрямителя может приводить к ошибкам при работе с малыми сигналами.
- При использовании выпрямителя для детектирования слабых сигналов (например, в радиоприемниках) важно выбирать диоды с минимальным пороговым напряжением.
- В некоторых случаях для улучшения характеристик при низких напряжениях используют схемы с компенсацией порогового напряжения диодов.
Методы улучшения характеристик выпрямителя при низких напряжениях
Существует несколько подходов к улучшению работы мостового выпрямителя при низких входных напряжениях:
- Использование диодов Шоттки, имеющих более низкое пороговое напряжение (около 0.3 В).
- Применение активных выпрямителей на основе операционных усилителей, которые могут работать практически без порогового напряжения.
- Использование схем с удвоением напряжения, позволяющих эффективно выпрямлять даже слабые сигналы.
- Предварительное усиление входного сигнала перед подачей на выпрямитель.
Заключение
Работа мостового выпрямителя при низких входных напряжениях — сложный процесс, зависящий от многих факторов. Хотя теоретически выходное напряжение должно оставаться на нуле, пока входное не превысит удвоенное пороговое напряжение диодов, на практике наблюдается более плавный переход. Понимание этих особенностей позволяет более эффективно проектировать и использовать выпрямительные схемы в различных приложениях.

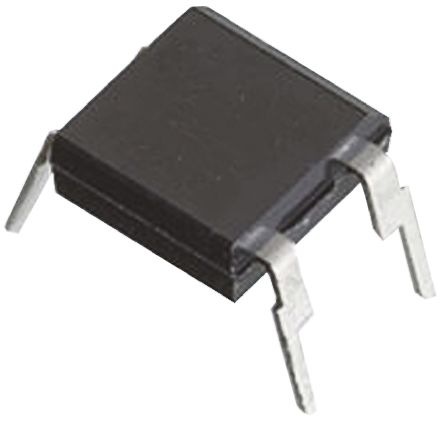

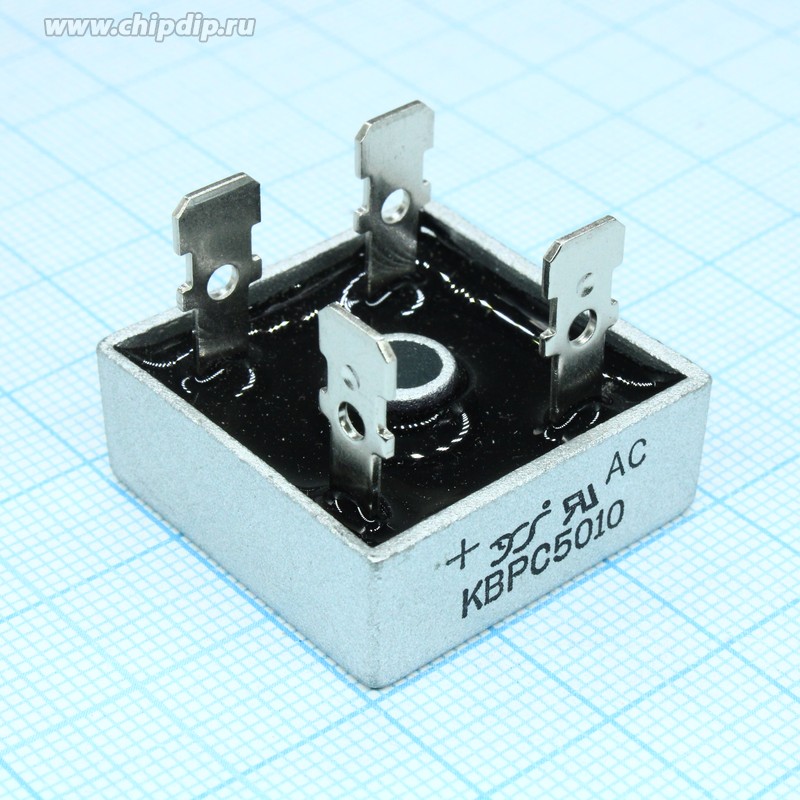

диодные мосты
1N4148 (0,15A, 100V) импульсный диод малой мощности
UF4007 (1A, 1000V) ультрабыстрый диод
1N4004 (1A, 400V) выпрямительный кремниевый диод
1N4005 (1A, 600V) выпрямительный кремниевый диод
1N4007 (1A, 1000V) выпрямительный кремниевый диод
1N4937 (1A, 600V) быстропереключающий диод
1N5817 (1A, 20V) диод Шоттки
1N5818 (1A, 30V) диод Шоттки
1N5819 (1A, 40V) диод Шоттки
SF16 (1A, 400V) супербыстрый диод
SF18 (1A, 800V) супербыстрый диод
FR101 (1А, 50V) быстропереключающий диод
FR102 (1A, 100V) быстропереключающий диод
FR104 (1A, 400V) быстропереключающий диод
FR105 (1A, 600V) быстропереключающий диод
FR107 (1A, 1000V) быстропереключающий диод
HER106 (1A, 600V) ультрабыстрый диод
HER108 (1A, 1000V) ультрабыстрый диод
__________________________
FR155 (1,5A 600V) быстропереключающий диод
FR157 (1,5A 1000V) быстропереключающий диод
——————————————
SF26 (2A, 400V) супербыстрый диод
SF28 (2A, 800V) супербыстрый диод
FR205 (2A, 600V) быстропереключающий диод
FR206 (2A, 800V) быстропереключающий диод
FR207 (2A, 1000V) быстропереключающий диод
HER208 (2A, 1000V) ультрабыстрый диод
_____________________________
1N5404 (3A, 400V) выпрямительный кремниевый диод
1N5406 (3A, 600V) выпрямительный кремниевый диод
1N5408 (3A, 1000V) выпрямительный кремниевый диод
1N5820 (3A, 20V) диод Шоттки
1N5821 (3A,30V) диод Шоттки
1N5822 (3A, 40V) диод Шоттки
SR360 (3A, 60V) диод Шоттки
SF36 (3A, 400V) супербыстрый диод
SF38 (3A, 800V) супербыстрый диод
FR304 (3A, 400V) быстропереключающий диод
FR305 (3A, 600V) быстропереключающий диод
FR307 (3A, 1000V) быстропереключающий диод
SR3100 (3A, 100V)
BY255 (3A, 1300V) выпрямительный кремниевый диод
HER305 (3A, 400V) ультрабыстрый диод
HER307 (3A, 800V) ультрабыстрый диод
HER308 (3A, 1000V) ультрабыстрый диод
_____________________________
HER506 (5A, 600V) ультрабыстрый диод
HER508 (5A, 1000V) ультрабыстрый диод
_____________________________
6A10 (6A, 1000V) выпрямительный кремниевый диод
FR607 (6A, 1000V) быстропереключающий диод
_____________________________

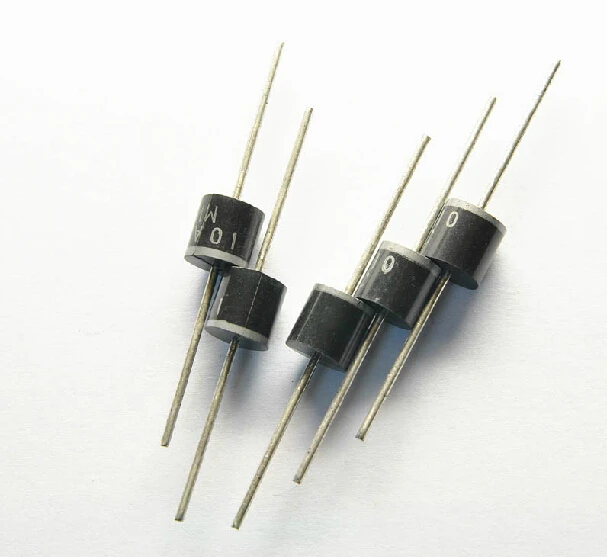

10A05 (10A, 50V) выпрямительный кремниевый диод
10A10 (10A, 1000V) выпрямительный кремниевый диод
_____________________________
| номинал | Производитель | зав. упак. | розница | опт 100шт. | опт 500шт. |
| 1N4148 <150mA; 100V; 4ns> DO-35 | MIC | 5000 | 3.00р. | 1.50р. | 0.90к. |
| R4000 <0,2A; 4000V> DO-41 | GALAXY | 1000 | 10.00р. | 8.00р. | 5.00р. |
| R3000 <0,2A; 3000V> DO-41 | MIC | 1000 | 10.00р. | 8.00р. | 5.00р. |
| R5000 <0,2A; 5000V> DO-41 | GALAXY | 1000 | 10.00р. | 8.00р. | 5.00р. |
| 1N4001 <1A; 100V> DO-41 | GALAXY | 1000 | 5.00р. | 2.50р. | 1.00р. |
| 1N4002 <1A; 200V> DO-41 | MIC | 1000 | 5.00р. | 2.50р. | 1.00р. |
| 1N4004 <1A; 400V> DO-41 | GALAXY | 1000 | 5. 00р. | 2.50р. | 1.00р. |
| 1N4005 <1A; 600V> DO-41 | MIC | 1000 | 5.00р. | 2.50р. | 1.00р. |
| 1N4007 <1A; 1000V> DO-41 | GALAXY | 1000 | 5.00р. | 2.50р. | 1.00р. |
| 1А7 <1A; 1000V> DO-41 | GALAXY | 1000шт. | 5.00р. | 2.50р. | 1.50р. |
| 1N5402 <3A; 200V> DO-27 | GALAXY | 500шт. | 10.00р. | 5.00р. | 3.50р. |
| 1N5404 <3A; 400V> DO-27 | GALAXY | 1250 | 10.00р. | 5.00р. | 3.50р. |
| 1N5406 <3A; 600V> DO-27 | GALAXY | 200 | 10.00р. | 5.00р. | 3.50р. |
| 1N5408 <3A; 1000V> DO-27 | GALAXY | 200 | 10. 00р. | 5.00р. | 3.50р. |
| 5А10 <5A ; 1000V> DO-27 | GALAXY | 200 | 15.00р. | 10.00р. | 8.00р. |
| 6A10 <6A; 1000V> R-6 | GALAXY | 100 | 15.00р. | 10.00р. | 8.00р. |
| 6А05 <6A; 50V> R-6 | GALAXY | 100шт. | 15.00р. | 10.00р. | 8.00р. |
| 10A10 <10A; 1000V> R-6 | GALAXY | 100 | 15.00р. | 10.00р. | 9.00р. |
| 10A05 <10A; 100V> R-6 | GALAXY | 100шт. | 15.00р. | 10.00р. | 9.00р. |
| FR101 <1A; 50V; 150ns> DO-41 | MIC | 1000 | 5.00р. | 2.50р. | 1.50р. |
| FR102 <1A; 100V; 150ns> DO-41 | GALAXY | 1000 | 5. 00р. | 2.50р. | 1.50р. |
| FR104 <1A; 400V; 150ns> DO-41 | GALAXY | 1000 | 5.00р. | 2.50р. | 1.50р. |
| 1N4937 <1A; 600V; 200ns> DO-41 | GALAXY | 1000 | 5.00р. | 2.50р. | 1.50р. |
| FR105 <1A; 600V; 250ns> DO-41 | GALAXY | 1000 | 5.00р. | 2.50р. | 1.50р. |
| FR106 <1A; 800V; 500ns> DO-41 | GALAXY | 1000 | 5.00р. | 2.50р. | 1.50р. |
| FR107 <1A; 1000V; 500ns> DO-41 | GALAXY | 1000 | 5.00р. | 2.50р. | 1.50р. |
| FR155 <1,5A; 600V; 250ns> DO-15 | GALAXY | 1000 | 5.00р. | 3.00р. | 2.00р. |
| FR157 <1,5A; 1000V; 500ns> DO-15 | GALAXY | 1000 | 5. 00р. | 3.00р. | 2.00р. |
| FR205 <2A; 600V; 250ns> DO-15 | MIC | 500 | 5.00р. | 3.00р. | 2.00р. |
| FR206 <2A; 800V; 250ns> DO-15 | EXCEL | 500 | 5.00р. | 3.00р. | 2.00р. |
| FR207 <2A; 1000V; 500ns> DO-15 | GALAXY | 1000 | 5.00р. | 3.00р. | 2.00р. |
| FR304 <3A; 400V; 150ns> DO-27 | GALAXY | 200 | 10.00р. | 6.00р. | 4.00р. |
| FR305 <3A; 600V; 250ns> DO-27 | GALAXY | 500 | 10.00р. | 6.00р. | 4.00р. |
| FR306 <3A; 800V; 500ns> DO-27 | GALAXY | 200 | 10.00р. | 6.00р. | 4.50р. |
| FR307 <3A; 1000V; 500ns> DO-27 | GALAXY | 200 | 10. 00р. | 6.00р. | 4.50р. |
| FR607 <6A; 1000V; 500ns> R-6 | MIC | 200 | 15.00р. | 10.00р. | 8.00р. |
| HER106 <1A; 600V; 70ns> DO-41 | MIC | 1000 | 5.00р. | 3.00р. | 2.00р. |
| HER108 <1A; 1000V; 70ns> DO-41 | GALAXY | 1000 | 5.00р. | 3.50р. | 2.50р. |
| HER205 <2A; 800V; 70ns> DO-41 | GALAXY | 500шт. | 5.00р. | 4.00р. | 3.00р. |
| HER208 <2A; 1000V; 70ns> DO-15 | GALAXY | 500 | 5.00р. | 4.00р. | 3.00р. |
| HER305 <3A; 600V; 50ns> DO-27 | MIC | 500 | 10.00р. | 8.00р. | 6.50р. |
| HER307 <3A; 800V; 70ns> DO-27 | GALAXY | 200 | 10. 00р. | 8.00р. | 6.50р. |
| HER308 <3A; 1000V; 70ns> DO-27 | MIC | 500 | 10.00р. | 8.00р. | 6.50р. |
| HER506 <5A; 600V; 70ns> DO-27 | GALAXY | 200 | 15.00р. | 10.00р. | 8.00р. |
| HER508 <5A; 800V; 70ns> DO-27 | MIC | 500 | 15.00р. | 10.00р. | 8.00р. |
| UF4007 <1A; 1000V; 75ns> DO-41 | GALAXY | 1000 | 5.00р. | 3.50р. | 2.50р. |
| ВY255 <3A; 1300V> DO-41 | GALAXY | 500шт. | 5.00р. | 4.00р. | 3.00р. |
| SF16 <1A; 400V; 35ns> DO-41 | GALAXY | 1000 | 5.00р. | 4.00р. | 3.00р. |
| SF18 <1A; 800V; 35ns> DO-41 | GALAXY | 1000 | 5. 00р. | 4.00р. | 3.00р. |
| SF26 <2A; 400V; 35ns> DO-15 | MIC | 500 | 10.00р. | 6.00р. | 4.00р. |
| SF28 <2A; 800V; 35ns> DO-15 | GALAXY | 1000 | 10.00р. | 8.00р. | 6.00р. |
| SF36 <3A; 400V; 35ns> DO-27 | MIC | 500 | 10.00р. | 8.00р. | 6.00р. |
| SF38 <3A; 600V; 35ns> DO-27 | GALAXY | 1250 | 10.00р. | 8.00р. | 6.50р. |
| 1N5817 <1A; 20V; SCHOTTKY> DO-41 | MIC | 1000 | 5.00р. | 3.50р. | 2.50р. |
| 1N5818 <1A; 30V; SCHOTTKY> DO-41 | MIC | 1000 | 5.00р. | 3.50р. | 2.50р. |
| 1N5819 <1A; 40V; SCHOTTKY> DO-41 | MIC | 1000 | 5. 00р. | 3.50р. | 2.50р. |
| 1N5820 <3A; 20V; SCHOTTKY> DO-27 | GALAXY | 200 | 10.00р. | 8.00р. | 5.50р. |
| 1N5821 <3A; 30V; SCHOTTKY> DO-27 | MIC | 500 | 10.00р. | 8.00р. | 5.50р. |
| 1N5822 <3A; 40V; SCHOTTKY> DO-27 | GALAXY | 200 | 10.00р. | 8.00р. | 5.50р. |
| SR306 <3A; 60V; SCHOTTKY> DO-27 | GALAXY | 200 | 10.00р. | 8.00р. | 6.00р. |
| SR310 <3A; 100V; SCHOTTKY> DO-27 | GALAXY | 200 | 10.00р. | 8.00р. | 6.50р. |
| SR506 <5A; 60V; SCHOTTKY> DO-27 | MIC | 200 | 15.00р. | 10. 00р. | 8.00р. |
| SR510 <5A; 100V; SCHOTTKY> DO-27 | GALAXY | 200 | 15.00р. | 10.00р. | 8.00р. |
| номинал | Производитель | зав.упак. | розница | опт от 20шт. | |
| MBR1040 <10A; 40V; SCHOTTKY> TO-220AC | GALAXY | 50 | 35.00р. | 30.00р. | |
| MBR10100 <10A; 100V; SCHOTTKY> TO-220AC | GALAXY | 50 | 35.00р. | 30.00р. | |
| MBR10150CT <10A; 150V; SCHOTTKY> TO-220AB | GALAXY | 50 | 40.00р. | 30.00р. | |
| MBR15100CT <15A; 100V; SCHOTTKY> TO-220AB | GALAXY | 50 | 50.00р. | 40. 00р. | |
| MBR20100CT <20A; 100V; SCHOTTKY> TO-220AB | GALAXY | 50 | 50.00р. | 40.00р. | |
| 20CTQ150 <20A; 150V; SCHOTTKY> TO-220AB | IR | 50 | 60.00р. | 50.00р. | |
| MBR25100CT <25A; 100V; SCHOTTKY> TO-220AB | GALAXY | 50 | 60.00р. | 50.00р. | |
| MBR30100CT <30A; 100V; SCHOTTKY> TO-220AB | GALAXY | 50 | 80.00р. | 70.00р. | |
| 30CTQ100 <30A; 100V; SCHOTTKY> TO-220AB | IR | 50 | 100.00р. | 90.00р. | |
| 40CPQ100 <40A; 100V; SCHOTTKY> TO-247AC | IR | 25 | 150.00р. | 140.00р. | |
| 60CPQ150 <60A; 150V; SCHOTTKY> TO-247AC | VISHAY | 25 | 180. 00р. | 170.00р. | |
| 80CPQ150 <80A; 150V; SCHOTTKY> TO-247AC | VISHAY | 25 | 250.00р. | 240.00р. |

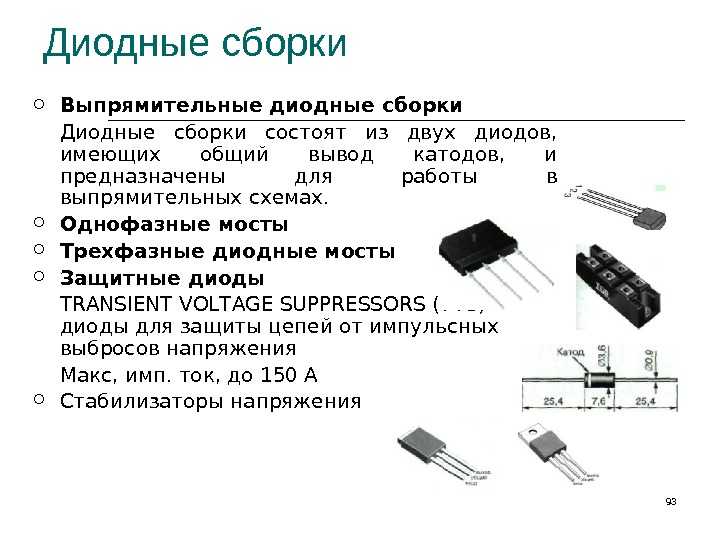

защитные диоды 1500W — ограничители напряжения
однонаправленного применения и
двунаправленного применения
максимальный ток при импульсе 10/1000 мкс — 1A
| защитные диоды ( супрессоры ) | ||||
| Производитель | зав.упак. | розница | опт 100шт. | |
| 1,5КЕ6,8A <1500W; 6,8V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5КЕ6,8CA <1500W; 6,8V; TVS> DO-27 | GALAXY | 500 | 25. 00р. | 20.00р. |
| 1,5КЕ12A <1500W; 12V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5КЕ12CA <1500W; 12V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE15A <1500W; 15V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE15CA <1500W; 15V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE18A <1500W; 18V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE18CA <1500W; 18V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE20A <1500W; 20V; TVS> DO-27 | GALAXY | 200 | 25. 00р. | 20.00р. |
| 1,5KE20CA <1500W; 20V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE24A <1500W; 24V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE24CA <1500W; 24V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE30A <1500W; 30V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE30CA <1500W; 30V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE33A <1500W; 33V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE33СA <1500W; 33V; TVS> DO-27 | GALAXY | 200 | 25. 00р. | 20.00р. |
| 1,5KE36A <1500W; 36V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE36СA <1500W; 36V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE47A <1500W; 47V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE47CA <1500W; 47V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE56A <1500W; 56V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE56CA <1500W; 56V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE62A <1500W; 62V; TVS> DO-27 | GALAXY | 200 | 25. 00р. | 20.00р. |
| 1,5KE62CA <1500W; 62V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE75A <1500W; 75V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE75CA <1500W; 75V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE82A <1500W; 82V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE82CA <1500W; 82V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE100A <1500W; 100V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE100CA <1500W; 100V; TVS> DO-27 | GALAXY | 200 | 25. 00р. | 20.00р. |
| 1,5KE150A <1500W; 150V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE150CA <1500W; 150V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE200A <1500W; 200V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE200CA <1500W; 200V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE220A <1500W; 220V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE220CA <1500W; 220V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE250A <1500W; 250V; TVS> DO-27 | GALAXY | 200 | 25. 00р. | 20.00р. |
| 1,5KE250CA <1500W; 250V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE300A <1500W; 300V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE300CA <1500W; 300V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE350A <1500W; 350V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE350CA <1500W; 350V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE400A <1500W; 400V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE400CA <1500W; 400V; TVS> DO-27 | GALAXY | 200 | 25. 00р. | 20.00р. |
| 1,5KE440A <1500W; 440V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
| 1,5KE440CA <1500W; 440V; TVS> DO-27 | GALAXY | 200 | 25.00р. | 20.00р. |
Як підібрати діод і чим вони відрізняються?
За своїми типами підрозділяють на:
- Напівпровідникові. Прилади з 1 електричним випрямляючим переходом і 2 висновками, в ньому застосовується певна властивість переходу. У свою чергу, напівпровідники поділяють на випрямні пристрої великої, середньої і малої потужності, імпульсні та напівпровідникові стабілітрони.
- Випрямні з невеликою потужністю. Сюди визначають прилади з прямим струмом до 300 мА. Випрямний допустимий струм визначає середнє значення при показнику 50 Гц. Показник максимального зворотного напруги – до 1200 У.
- Випрямні із середньою потужністю. З середнім значенням струму 300 мА – 10 мА. Більший струм тут можливий за допомогою збільшення розмірів кристалів на переході. У більшій частині кремнієві діоди. Невеликий зворотний струм.
- Силові. Працюють в діапазоні від 10 і більше. Показник зворотного напруги становить значення 6000 В і менше. Виготовлені вони, як правило, з кремнієвого матеріалу.
Функції діодів
Напівпровідники виконують ряд функцій, які залежать від використовуваного типу приладу.
Діодні мости. Це сполучені між собою 4,6,12 діодів. Їх основна функція – це випрямна, краще всього застосовувати для автомобільного генератора, тому що використання такого типу мостів здатне зменшити габарити використовуваного приладу, а заодно і збільшити його надійність. При послідовному односторонньому з’єднанні підвищується мінімальний показник напруги, потрібного для того, щоб відкрити весь міст.
Діодний детектор.
Це – частина конструкції більшості побутових приладів, як, наприклад, приймачів і телевізорів. Забезпечено захист від неправильної полярності, перевантаження, ключа від пробою електричної силою, яка може з’явитися в процесі самоіндукції. Для того, щоб захистити схеми від перевантаження, використовують ланцюжок, що складається з декількох діодів. Вони підключені до шин живлення в зворотному порядку. Вхід з захистом підключають, як правило, на середину зазначеної ланцюжка.
Під час звичайної роботи схем, діоди знаходяться в закритому стані, але якщо вони вловили, що потенціал на вході перевищив допустимі показники, то відбувається активізація захисного елемента. Унаслідок цього допустимі потенційні показники обмежуються за форматом живлячої допустимого напруги разом з прямими падіннями показника напруги на захисних приладах.
Діодні перемикачі застосовують для того, щоб справити комутація сигналів на високих частотах. Керують всім цим з допомогою постійного електричного струму, подачі сигналу керування, поділу високої частоти, це відбувається через індуктивності і конденсаторів.
Діодна искрозащита. Шунто-діодні бар’єри в ній застосовуються для того, щоб гарантувати безпеку, обмеживши напруга на потрібній заданої електроланцюга.
Також разом з цим використовують струмообмежуючі резистори, які потрібні для того, щоб обмежити показник електроструму, що проходить по мережі, і збільшити параметри захисту.

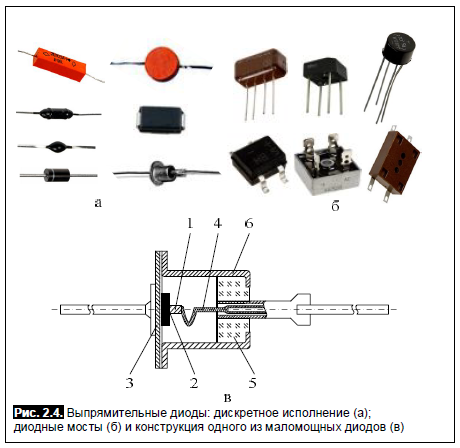

Застосування діодів за типами

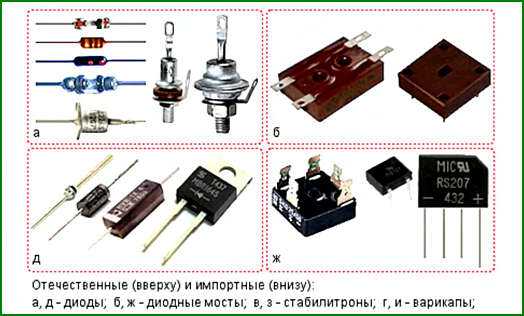

Залежно від сфери застосування, напівпровідникові прилади поділяють на такі типи: випрямні, універсальні, надвисокочастотні, імпульсні. Також — вирикапы, стабілітрони, звернені тунельні, фотодіоди, генератори шумів, світловипромінюючі, магнитодиоды. Купити діоди ви зможете на нашому сайті, для цього вам всього лише потрібно ознайомитися з запропонованим каталогом, вибрати і замовити саме те, що потрібно. Наші менеджери люб’язно нададуть вам детальну консультацію для того, щоб ваша покупка була максимально вдалою і корисною.
Напівпровідники застосовують в електроніці, для випрямлення струму, для підключення до джерел з перемінними струмами, ще – в якості захисту при невірному підключенні, для прийому сигналу.
Штирові діоди:
діод вл200
діод вл320
діод вл2 500
діод д171
діод д271
Висновок:
Таким чином, аналізуючи все вищесказане, можна зробити наступні висновки. Вибираючи діод, потрібно орієнтуватися на висунуті до нього вимоги. Незалежно від того, для чого саме підбирається пристрій, при виборі потрібно звернути увагу на основні характеристики, на максимальне припустиме значення прямих струмів з зворотним напругою. Якщо імпульсний показник прямих струмів середньої величини значно перевищений, то потрібно саме його і враховувати, особливо – для напівпровідникового діода.
Якщо потрібно випрямити струми на великій частоті, то потрібно орієнтуватися на швидке дію приладу, у напівпровідникового точкового пристрою власна ємність нижче, ніж у площинного. Унаслідок цього вони випрямляють струм на високій частоті. До того ж – малопотужні. Аналогічні з невеликою різницею діоди Шотткі.
Якщо не має значення ккд і не потрібен зворотний струм, краще вибрати електровакуумне пристрій, випрямляючий при невеликій напрузі.
Мостовой выпрямитель низкого напряжения \$\начало группы\$
Блок питания для лампового усилителя для наушников дает мне напряжение на 10-12 В ниже, чем на схеме (мои измерения выделены красным цветом для усилителя под нагрузкой). Ток под нагрузкой около 70 мА.
Используя простую формулу: 150 В * 1,414 — 2 В = 210 В, также можно получить приблизительное напряжение, показанное на схеме.
Я даже пытался провести простую симуляцию с помощью www.partsim.com, и это также дает около 170V для B+ и примерно 210V для первого конденсатора фильтра.
Я не знаю, что не так. Трижды проверил все диоды, конденсаторы и резисторы. Они все в порядке, и подключены правильно. Мне все еще не хватает 10-12В .
Редактировать: данные трансформатора
- мостовой выпрямитель
\$\конечная группа\$
13
\$\начало группы\$
Форма сигнала сети в наши дни имеет «плоскую вершину» из-за нелинейных нагрузок.
Это означает, что пиковое напряжение (которое оказывает большое влияние на ток диода) меньше, чем sqrt(2), умноженное на среднеквадратичное значение. Поскольку ваш усилитель работает хорошо, а хорошая конструкция нечувствительна к снижению напряжения питания всего на 10 В, я думаю, вы можете перестать беспокоиться и наслаждаться музыкой.
\$\конечная группа\$
\$\начало группы\$
Более низкие напряжения, которые вы видите, являются ожидаемыми. Ваш трансформатор неправильно указан для вашего приложения.
Все спецификации для этого трансформатора предполагают, что он управляет резистивной нагрузкой.
Мостовой выпрямитель с большой емкостью на другом конце настолько далек от резистивной нагрузки, насколько это вообще возможно.
Угол проводимости намного меньше, чем полная волна — она проводит только тогда, когда волна превышает напряжение емкости фильтра. Конденсатор также представляет низкоимпедансную нагрузку для трансформатора.
По сути, эти эффекты заставляют трансформатор выдавать ту же мощность, но сжатую только в часть каждого цикла переменного тока.
Другими словами, пиковый ток, потребляемый вторичной обмоткой, будет намного выше, чем можно было бы ожидать. Он не потребляет этот ток так долго, поэтому средний ток будет таким, как вы ожидаете, но ваш трансформатор достаточно мал, чтобы высокие пиковые токи оказывали большое влияние на выходное напряжение вторичной обмотки.
При использовании трансформаторов с выпрямительными цепями всегда следует снижать номинальные характеристики тока и напряжения трансформатора , чтобы учесть возникающее при этом нелинейное поведение.
Если пиковые токи превышают номинальный ток и ваше ядро входит в режим насыщения, в результате вы получите более низкое среднее выходное напряжение, чем вы ожидаете. И если вы не используете мультиметр с истинным среднеквадратичным значением для измерения выходного переменного напряжения трансформатора, вы можете измерить более высокое переменное напряжение на вторичной обмотке, чем есть на самом деле.
Короче говоря: возьмите трансформатор немного большего размера или трансформатор с большим запасом по напряжению.
\$\конечная группа\$
\$\начало группы\$
Я предложу фильтр RLC, который потеряет всего пару вольт. KVL указывает на слишком большие потери в постоянном токе для затухания пульсаций 80 дБ на частоте 100 Гц. Если у вашего усилителя есть некоторый PSRR в предусилителе, вы можете вычислить его или измерить и уменьшить все R до 2,2 Ом на данный момент. Когда вы вернетесь со спецификациями для падения постоянного тока и пульсаций переменного тока, тогда возможно лучшее решение, такое как LDO или активный фильтр.
\$\конечная группа\$
3
\$\начало группы\$
Ваш выход постоянного тока ниже ожидаемого.
Среднее напряжение постоянного тока на первой крышке фильтра будет ниже, потому что трансформатор имеет импеданс источника, который будет в основном резистивным. Ток диода является пиковым, поэтому для падения среднего напряжения постоянного тока не требуется слишком большого сопротивления. Поместите некоторое сопротивление последовательно с генератором на симуляторе, например, 47 Ом, и вы потеряете более 4 В постоянного тока. Теперь вы можете измерить нормализованное сопротивление источника трансформатора, и расхождения будут намного меньше.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Мостовой выпрямитель и минимальное напряжение диода
спросил
Изменено 10 дней назад
Просмотрено 220 раз
\$\начало группы\$
Изменяющееся входное напряжение мостового выпрямителя находится в течение определенного времени между +0,7 В и 0 В, а также между -0,7 В и 0 В, в течение которого на каком-либо диоде недостаточно напряжения, чтобы пропустить ток. Тем не менее, каждое представление выходного напряжения показывает, что напряжение достигает нуля, а затем сразу же снова возрастает (вместо того, чтобы оставаться на нуле до тех пор, пока | V | > 0,7 В). Так ли это, и если да, то почему??
Спасибо!
- диоды
- мост-выпрямитель
\$\конечная группа\$
5
\$\начало группы\$
Чтобы выпрямитель работал, он должен видеть падение напряжения не менее двух прямых диодов на клеммах переменного тока.
Представьте, что к вашему выпрямителю подключен источник переменного тока, напряжение которого можно изменять от 0 до 100 В от пика до пика. Когда вы проверите диапазон переменного тока, вы получите следующее:
- 0 ~ 1,4 В на входе: ничего на выходе
- 1,4 ~ 100 В на входе: 0 ~ 98,6 В с выпрямлением на выходе
При наличии выхода выходной сигнал нефильтрованного выпрямителя будет иметь «мертвую зону» при переходе переменного тока через ноль в течение времени, когда разница напряжения переменного тока составляет менее двух падений прямого диода (т. е. ~1,4 В). Это проявляется на дне «впадины» между каждой полуволной.
Кроме того, пиковое напряжение полуволны будет на два падения диода меньше, чем пиковое напряжение переменного тока.
\$\конечная группа\$
\$\начало группы\$
Схемы, подобные этой, которые вы видите в книгах и в Интернете, как правило, идеализированы, чтобы облегчить учащимся понимание основных понятий выпрямителя.
