Высоковольтные импульсные трансформаторы Pearson

Импульсные трансформаторы Pearson Electronics имеют минимум сплошной изоляции в областях высокого электрического поля. Этот тип конструкции предотвращает повреждение трансформатора от случайного искрения из-за плохое либо масло или перенапряжения за пределами типичного фактора безопасности от 50 до 100%, встроенного в трансформатор. Намеренная слабая область между высоковольтным коронным кольцом и сердечником. Эта металлические поверхности и искрение между ними имеют незначительное влияние на поверхности для энергий, участвующих в даже самом высоких импульсных датчиках мощности линейного типа.
Несмотря на противостояние фактора безопасности напряжения, встроенном в трансформатор, и особенности выдержав разумные дуговые разряды без повреждений, есть еще отдельные случаи поврежденных трансформаторов. При осмотре эти единицы неизменно показывают, что они работают в масле, которые были загрязнены или были огромны чрезмерного напряжения, иногда приближается миллион вольт на единицу номинальной при малой доле этого значения. Следует надеяться, что следующие примечания помогут пользователю избежать этих трудностей.

Необходимость хорошего масла, как правило, принимаются, но часто конкретные меры предосторожности, необходимые не поняты. неисправность импульсного модулятора не так обычно расценивается как важное и частой причиной случайных перенапряжений. На самом деле, это часто является основным источником неприятностей. Перенапряжение может быть трудно обнаружить и причины трудно диагностировать.
изоляционное масло
Обычный трансформатор изолирующего масло, подаваемое на крупных нефтяные и электрических компаниях в основном удовлетворительное для использования импульсов высокого напряжения. Проблемы, которые возникают чаще всего из-за загрязнения грязи, воды и воздуха. Состояние масла, как первоначально было установлено, должно быть хорошо. После установки неудовлетворительно, необходимо убедиться, что он остается хорошим.
Грязь во время установки
Разумные усилия должны быть сделаны, чтобы быть уверенным, что сам трансформатор, бак, и другие части в масле свободны от пыли, пуха, чипсов и т.д. перед заполнением. Трудно получить все части абсолютно чистыми. Малейшее количество грязи в масле может быть потенциальным источником искрения, когда он дрейфует через область сильного электрического поля. Фильтрация масла обычно указываются в этой точке.
Фильтрация после установки
Элемент масляного фильтра должен быть такого типа, который фильтрует очень мелкие частицы. «Фуллер» Earth фильтры, или эквивалент, способные фильтровать мелкие частицы являются необходимыми. Если блок фильтра является частью узла бака трансформатора, работает блок фильтра в течение нескольких часов перед операцией будет очистить большинство частиц грязи. Если нет непрерывной блок фильтрации, помещая впускной и выпускной шланги насоса и фильтра в диагонально противоположных углах резервуара даст наиболее быстрое фильтрование объема масла.
Сохраняя Грязь из масла
После того, как масло чистое, некоторые меры предосторожности должны быть приняты:
Положите крышку на бак и держать его там. Удалить только в течение коротких периодов времени для первоначальной проверки, если это необходимо. После того, как работа устройства происходит плавно, крышка и прокладка должна быть болтами на месте.
Не помещайте руки в масле без фильтрации масла после этого. Даже чистые руки и руки, кажется, ухудшать масло.
Если случайное превышение напряжения приводит к искрению, масло будет иметь небольшое количество углерода в ней, ослабляя масло. Фильтрация является мудрой вещью, чтобы сделать, если возникает какой-либо искра кадр.
Если масло должно непреднамеренно стать настолько обугленным, что она становится заметно потемнела, то масло ослаблено до точки, где коронные дорожки могут быть установлены на твердую изоляции, на которых намотаны обмотки трансформатора. После того, как коронные дорожки установлены, что может произойти менее чем номинальное напряжение, как только масло сильно ослаблено, следы будут расти, пока не произойдет полное разрушение.
Иногда искровой в первые несколько часов работы Иногда обнаруживается , что, хотя производительность модулятора является совершенным и масло очень чистый, искровой может произойти после нескольких часов работы. Это может быть объяснено наличием неподеленной куски грязи, возможно, почти невидимого кусочек пуха, который медленно дрейфующая о в баке трансформатора. Это может занять несколько часов , прежде чем он дрейфует попадает в область сильного электрического поля. Искровой сносит частицу, и полученные в результате Flashover загрязняющих вещества могут стать настолько , как выданными не вызывают
никаких дальнейших проблем.
Непрерывная фильтрация
В стабильно работающей системе, без каких-либо перенапряжения, тщательно очистить масла, запечатанный бак, и никакой необнаруженной короны от некоторых резких высоких напряжений точек в резервуаре, не должно быть никакой необходимости в непрерывной фильтрации. Но если все эти условия не уверены преобладать во все времена, за счет простоя и сопутствующие беспорядок может быть в значительной степени избежать путем непрерывной фильтрации.
Тестирование нефти
Стандартный тестер 60 Гц масла может быть использован для проверки пульса трансформаторного масла. Точка пробой масла должно быть среднеквадратичное значение, по меньшей мере 30 кВ для стандартного масла чашки с расстояния между электродами 0,1 дюйма.
Испытание масла чашки (а также любое другое судно, используемое для погружения до масла) следует промыть в чистой нефти, кроме испытываемого масла, таким образом, чтобы избежать возможного загрязнения масла, подлежащий испытанию. Масло должно быть взято из бака трансформатора, который используется в работе. Повторные тесты должны быть сделаны. Низкое значение является значительным, так как одна плотность загрязняющих веществ может быть низкой.
Air загрязнения
Загрязнение воздуха не так часто источник неприятностей, как грязи, но может вызвать проблемы. Определенное количество воздуха всегда поглощается в масле и не вызывает никаких проблем. Свободные пузырьки в масле, которые в высоких электрических полях будут обязательно привести к поломке. Некоторые из способов, в которых пузыри получить в масле следующим образом:
На прокачке нефти в бак трансформатора масла, нанести удар по открытой поверхности масла, или твердую поверхность, захватывают пузырьки воздуха. Это снижает стоимость пробоя масла заметно. Некоторые из этих пузырьков всплывают на поверхность и лопнул. Другие поглощаются в масло. Разрешение на нефть стоять в течение дня будет вернуть его к полному испытанию. Полезный метод, чтобы поток масла почти параллельно поверхности стенки резервуара, так что поток растекается без захвата пузырьков. Затем, когда глубина масла достаточно шланг опускается ниже поверхности масла.
В начале перекачки нефти часто существует определенное количество воздуха в ловушке в насосной системе. Это получает взбитые в пузырьках при перекачивании начинается. Если запасной барабан нефти доступен, этот процесс запуска может быть сделано в нем и шланги затем переносят в бак трансформатора.
Если циркуляционный насос является неотъемлемой частью сборки танка, это сбивание иногда нельзя избежать. Компенсирующий особенностью является то, что насос будет сосать пузыри вместе с нефтью и вывести их из бака.
Утечка в отрицательной стороне давления насосной системы будет тянуть в воздухе. Это разбивается на пузырьки, которые в конечном итоге в баке трансформатора.
Ядро нагревается во время работы с высокой средней мощностью трансформатора. Затем он может выпустить воздух, попавший в ламинациях. Эти воздушные пузырьки могут дрейфовать вверх через трансформатор и ввести области высоких электрических полей. Сердечники трансформаторов Pearson пропитывают маслом под вакуумом, чтобы удалить этот воздух.
Загрязнение воды
Как и с воздухом, масло содержит небольшое количество воды, которое при нормальной комнатной лабораторной температуре и влажности, а также в течение длительного периода времени, достигает равновесия, что обычно не вредит масло. Тем не менее, если масло при хранении или использовании в местах, где температура и влажность не было проведено в пределах, вода будет конденсироваться и собирать на дне контейнера. Значение нефти пробоя страдает при этом условии.
Вода широко используется для охлаждения. Слишком часто происходят казусы и вода разливается в масле или небольших невыявленных утечек воды капать воду в масло. Где это фактор, лучше указать разделенный бак, так что трансформатор отсек может быть защищен от проникновения влаги.
Если капли воды или лужа должна существовать на дне бака трансформатора или хранение барабана, и накачка должна пикап часть этой воды, он будет разбит и эмульгировал с маслом. Капли воды затем могут прилипать к поверхности трансформатора. Высокое рабочее напряжение при выполнении этого условия приведет к разрушению твердого изоляционного материала трансформатора.
Если вода стоит в нижней части контейнера, масло не должно быть откачивается до остатка, который включает в себя воду можно выбросить. Затем нагреватель погружен в масле в течение длительного периода (дни) будет постепенно отогнать влагу. Другие методы (все они требуют специального оборудования) для удаления влаги являются:
1. Водопоглощение фильтра.
2. Перегонка типа нефтеперерабатывающая.
3. Центробежный типа нефтеперерабатывающий.
4. Опрыскивание нагретое масло в вакуумную камеру.
ЛИКВИДАЦИИ ЧРЕЗВЫЧАЙНЫХ перенапряжение
Вполне возможно импульсный модул к неисправности таким образом, чтобы привести к чрезмерной voltaging трансформатора, а также другие важные компоненты, такие как PFN и переключатель. Некоторые из возможных причин являются:
1. Сочетание слишком низкое сопротивление нагрузки и неадекватной схема обратного удаления заряда PFN.
2. Переключатель , который срабатывает самопроизвольно в течение межимпульсных периодов.
3. Непрерывный проводимости переключателя.
4. Сопротивление нагрузки слишком высоки.
5. Сочетание двух или более перечисленных выше проблем.
Этот список является лишь частичным. Есть, безусловно, гораздо больше возможных источников проблем.
Сочетание слишком низкое сопротивления и неадекватной цепи разряда для снятия обратного Charge
Эта проблема покрыта (т. 5 стр. 417 сл.) Из MIT радиационной лаборатории серии, Glasoe и т.д., а также является проблемой, которая обычно получает внимание. Одним из возможной трудности заключается в том, что обратная схема разрядки не снимает заряд обратного достаточно быстро. Он должен сделать это, даже для полного короткого замыкания нагрузки при полном напряжении зарядки. Что может случиться тогда, что цикл зарядки может получить полный хода, прежде чем обратный заряд полностью удален.
Последовательные из пирамид зарядного напряжения может произойти. Простой тест, который может помочь показать, является ли эта схема работает надлежащим образом, чтобы на мгновение короткого замыкания нагрузки. Пиковое напряжение зарядки не должна подниматься. Если полное испытательное напряжение такого рода исключаются, тест низкого напряжения может быть выполнен. Это было бы показать, правильно ли сложена схема разряда. Это не было бы показать, были ли нынешние возможности разрядного диода адекватны.
Переключение Пожары Спонтанно Во время нормальных Межимпульсных периодов
Эта проблема является одной из наиболее серьезных причин компоненты overvoltaging. Это также один, что трудно избежать и трудно справиться. С тенденцией к все более высоким пиковым и среднему импульсу полномочий, проблема обеспечения полностью адекватный переключателя становится все труднее. Это в сочетании с необходимостью поддержания затрат в пределах, так что вполне адекватны приборы и защитные цепи не всегда включаются как сами собой разумеющееся в конструкции импульсного модулятора.
Если коммутатор импульса имеет любую тенденцию к спонтанной стрельбе во время межимпульсного периода, и нет никакого положительного типа защиты, включенный специально для этой неисправности, то импульсный трансформатор и другие компоненты, безусловно, будут перенапряженными.
Рассмотрим следующее объяснение. Если переключатель закрывается во время зарядки течет ток, нормальный или субнормальная импульс напряжения будет появляться на нагрузке. Oftentimes коммутатор будет проводить непрерывно и нормально токовой защиты выключателя должны работать, но не обязательно (см ниже) будет перенапряжение. Если переключатель должен очистить в конце импульса, как это обычно делает, новый цикл зарядки запускается. Но этот новый цикл зарядки начинается с конечным током. Для начального тока зарядки больше нуля, следующий гребень зарядки напряжения будет выше. Затем, если переключатель снова закрыт в это нормальное время больший импульс напряжения возникает при нагрузке.
Конечно, если переключатель имеет тенденцию закрыть самопроизвольно для нормального зарядного напряжения, то это будет еще более склонны к спонтанному закрыть на выше нормального зарядного напряжения. Если это будет продолжаться, огромные напряжения могут быть сгенерированы.
Если же, с другой стороны, переключатель должен закрыть самопроизвольно некоторое время после того, как цикл зарядки был завершен, но до следующего нормального импульса, то нормальный импульс будет сформирован. Нормальный цикл зарядки будет запускаться. Но в то время как этот цикл продолжается, нормальный триггер происходит, переключатель замыкается, а затем процесс чрезмерного напряжения переходит в режим, так как в настоящее время цикл зарядки начинается с конечным зарядным током уже течет.
Трансформатор перенапряжения Предупреждение
Простое устройство , которое поможет предотвратить более-voltaging трансформатора (но не обязательно других компонентов) представляет собой чувствительный контур быстрого превышения напряжения , которое будет автоматически предотвратить следующий и все последующие триггера от быть применены к коммутатору , если зарядное напряжение поднимается выше заданное значение. Делителя напряжения дает верное разделение сигнала необходимо здесь. Сопротивление спускной для стекать заряд PFN должна быть частью схемы тоже. Разумно также отключить
электропитание автоматически в то же время (см раздел непрерывной проводимости).
Другие защитные меры возможны. Одним из них является искровым промежутком и низкое сопротивление в серии на первичном, причем зазор установлен в огнь для любого количества избыточного напряжения. Другой thyrite на первичном. Оба они по своей сути несовершенный, но лучше, чем ничего.
Импульсные переключатели
Очевидно, что переключатель с достаточным напряжением удержания отключения возможности вызывается для и все усилия должны быть сделаны во время разработки, чтобы гарантировать это. Работа серии выключателей является возможность, но тот, который обычно следует избегать. Одна из проблем, с которыми сталкиваются уже с коммутаторами серии является то, что убедившись, что напряжение заряда выравнивается между трубками серии. Это означает, что емкости, а также сопротивления должны быть равны, так как напряжение заряда имеет компоненты переменного тока, а также постоянный ток. Емкости должны быть измерены в реальной схеме, чтобы быть уверенными, что паразитные емкости не нарушая баланс. Индивидуальное срабатывание всех коммутаторов серии рекомендуются для положительного закрытия отдельных коммутаторов серии. Это относительно просто сделать с помощью соответствующего multisecondary трансформатора спускового или отдельно,
Непрерывные проводимости коммутатора
Еще одна трудность, которая может возникнуть в том, что выключатель может непрерывно вести. Над напряжением не создается на начальном этапе. Тем не менее, зарядка индуктивность и конденсатор фильтра пройти через половину цикл колебаний. В конце полупериода ток остановлен зарядка диоды. Теперь напряжение восстанавливается на конденсаторе фильтра. Ток теперь течет от власти
поставлять для зарядки конденсатора фильтра. Но это ситуация полностью аналогична резонансной зарядка PFN, имеющей обратный заряд, за исключением того, что емкостной элемент теперь конденсатор фильтра и индуктивный элементом является индуктивностью. В результате тенденция к зарядить конденсатор фильтра до более чем в два раза нормального значения источника питания. Конечно, все последующие компоненты импульса затем, соответственно, более-voltaged. Очевидно, что выключатели питания и ток зондирования должны быть быстродействующими для случая непрерывной проводимости переключателя.
Слишком высокое сопротивление нагрузки
Надлежащая приборы и калибровки дорого в деньгах и времени. Иногда возникает искушение сделать предположения относительно сопротивления нагрузки. делители напряжения и широтно-трансформаторы тока должны быть использованы на нагрузке, чтобы быть уверенным, что сопротивление нагрузки является правильным при полном рабочем напряжении. Искуственные нагрузки которых сопротивление зависит от температуры должны наблюдаться. Несоответствие на высокой стороне для нагрузки может позволить трансформатор напряжения, чтобы быть слишком высокой, даже если напряжение зарядки соответствующее значение.
Сочетание проблем
Общая недостаток со стороны инженера или специалиста, пытаясь найти проблемы в неисправной системе импульсов, тенденция предположить, что существует только одна неисправности системы. На самом деле, это более распространено, что существует ряд проблем, сосуществующих в оборудовании. Во время тестирования, чтобы увидеть, если конкретная неисправность существует, так как большая часть схемы, которая может быть устранена или заменены более простыми компонентами должно быть. Примером будет то, что первый работает импульсный модулятор в резистивной нагрузки при полной пиковой и средней мощности. Затем добавьте трансформатор, работающий в резистивной нагрузки, снова на полную мощность. Тогда нагрузка типа диода может заменить резистивную нагрузку. Этот процесс может частично избежать назначения из неприятностей импульсного трансформатора или нагрузки диода или реакции на них цепи, когда неисправность, возможно, была где-то еще.
Обнаружение Перенапряжение
Обнаружение перенапряжение может быть затруднено. Иногда все, что известно, что импульсный трансформатор вызвал более. Легко сделать вывод, что трансформатор неисправен, так как это была единственная очевидная вещь, что произошло.
Первая проверка, чтобы убедиться, что масло до стандарта. Затем следует следить за больше, чем нормальные вторичные и первичные импульсы. Это может быть трудно, потому что может произойти сбой только в тот момент, один берет глаза от сферы. Кроме того, один высокий импульс часто не происходит во время нормального сработавшего времени развертки областей видимости следа. Один лучший способ, чтобы следить за
Напряжение PFN с надежным делителем напряжения. Высокий цикл зарядки здесь можно обнаружить более легко. Еще одна возможности, которая не требует такого пристального наблюдения заключается в позиционировании обычных рамок след так, что в непосредственной близости от экрана области видимости. При повороте интенсивности очень высоки и с помощью экрана области действия, который имеет некоторую настойчивость (например, P2) перенапряжение будет падать на видимой части экрана и интенсивности пятна и сохранении экрана позволит просматривать после этого события.
Бифилярный ток нагреватель защита
Редкая проблема, но стоит в том числе, для случая бифилярного тока накала трансформатора для переноски, что искры между двумя ножками бифилярным. Существует обычно не хватает тока в схемах импульсных повредить обмотки трансформатора. Но искра высокого напряжения сопровождается тяжелой тока дуги, питаемой питания накала. При отсутствии надлежащего конденсированные или защищенном выключатель, это сильный ток дуга может сжечь обмотки трансформатора через, в результате чего в открытой обмотке. Если пульсирующий продолжается, этот разрыв в обмотке вызовет над непрерывно с импульсами, быстро карбонизации масла и вызывая дальнейшие поломки.

Трансформаторы напряжения индуктивные типа VPU на номинальное напряжение 110-500 кВ

Трансформаторы напряжения индуктивные типа VPU предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты номинальным напряжением от 110 до 500 кВ.

Трансформатор напряжения VPU представляет собой однофазный электромагнитный масштабный преобразователь некаскадного типа. Имеет первичную обмоткую, одну или две основные вторичные обмотки и одну дополнительную. Обмотки изолированы бумажно-масляной изоляцией и помещены в фарфоровый или композитный изолятор, заполненный маслом. Наверху фарфоровой или композитной покрышки расположена маслорасширительная мембрана из нержавеющей стали с масляным затвором. Вывод Х первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке помещенной внизу корпуса трансформатора. Выводы Х, х1 и х2 заземляются. Выпускаются модификации трансформаторов на разные классы напряжения: VPU-123, VPU-245, VPU-363, VPU-525 на номинальные напряжения от 110 до 500 кВ соответсвено, различающиеся величинами допустимых нагрузок во вторичной цепи, размерами и весом. На боковой части корпуса находится коробка вторичных выводом, крышка которой пломбируется для предотвращения несанкционированного доступа.

Таблица основных метрологических и технических характеристик
индуктивных трансформаторов напряжения VPU:
 п.п.Наименование параметра:Значение параметра:
 1Номинальное первичное напряжение, кВ110/√3; 150/√3; 220/√3; 330/√3; 500/√3
 2Наибольшее рабочее напряжение, кВ 126; 170; 252; 363; 525
 3Номинальное напряжение основных вторичных обмоток, В 100/√3
 4Номинальное напряжение дополнительной обмотки, В 100; 100/3
 5Класс точности основных обмоток: 0,2 — 0,5 — 1,0 — 3,0
 6Номинальная вторичная нагрузка основных обмоток, ВА от 10 до 600
7Допустимая суммарная нагрузка для основных обмоток с сохранением требуемого класса точности 0,2:до 300 ВА
 8Класс точности дополнительной обмотки: 3Р, 6Р
 9Номинальная вторичная нагрузка дополнительной обмотки,ВА от 10 до 1 200
 10Предельная термическая мощность, ВА до 3 000
11Номинальная частота, Гц 50
12Масса трансформатора, кг от 400 до 2 200
13Климатичское исполнение и категория размещения: У1 (-45…+45), УХЛ1 (-60…+45)
14Габаритно-установочные чертежи  предоставляются после заполнениния опросного листа на трансформатор

  * возможность изготовления трансформаторов напряжения типа VPU согласно требованиям Заказчика сообщается после заполнения опросного листа.

Более подробную информацию можете найти в Заводском каталоге на трансформатор напряжения типа VPU.

Трансформаторы

Трансформаторы

Трансформаторы с сухой и масляной изоляцией

Мы предлагаем изделия, которые смогут удовлетворить любые Ваши требования, как по техническим характеристикам, так и по стоимости. При этом качество всегда остается высшим! Заявляем о полном соответствии их ГОСТ, МЭК и другим стандартам. Силовые трансформаторы с литой изоляцией обладают, благодаря оригинальной конструкции, целым рядом замечательных характеристик, которые делают их чрезвычайно рентабельными, надежными и безопасными при использовании на промышленных предприятиях, у бытовых потребителей.

Трансформаторы являются пожаростойкими

Высокая механическая прочность позволяет сохранить работоспособность при коротких замыканиях в нагрузке

Надежные трансформаторы с безупречным немецким качеством

Нашими партнерами являются ведущие немецкие производители:


Благодаря своей уникальной конструкции, трансформаторы с литой изоляцией производства SGB обладают рядом характеристик, которые, во-первых, технически выделяют их из ряда других трансформаторов с литой изоляцией, а во-вторых, делают их одним из самых надёжных и безопасных решений.

Для Вас как для потребителя это означает следующие преимущества:

  • Стойкость оборудования к ударным перегрузкам по напряжению;
  • Способность выдерживать перегрузки за счёт тепловых резервов;
  • Стойкость к резким скачкам температуры;
  • Гарантированный длительный срок эксплуатации.

  • Трансформаторы с литой изоляцией — технический каталог
    Трансформаторы с литой изоляцией — презентация

    Фирма ABB имеет большой опыт производства трансформаторов, которые могут быть сконструированы для небольшого пространства, для нестандартных условий с особыми требованиями. Трансформаторы фирмы ABB с сухой масляной изоляцией, на напряжение 1-6-10-20-35 кВ.

    Для Вас как для потребителя это означает следующие преимущества:

  • Наличие полной актуальной технической информации;
  • Длительный срок службы оборудования;
  • Конструкция трансформаторов полностью соответствует требованиям ГОСТ и МЭК;
  • Постоянное совершенствование конструкции измерительных трансформаторов;
  • Активное участие в разработке национальных стандартов для высоковольтных измерительных трансформаторов.

  • Проспект трансформаторы RESIBLOC
    Технический каталог трансформаторы RESIBLOC

    Фирма Ruhstrat предлагает одно- и трехфазные трансформаторы с литой изоляцией для распределения энергии, эксплуатации выпрямителей переменного тока, увеличения тока или напряжения и т.д.
    Диапазон мощности от 160 кВА до 8000 кВА. Напряжение уровня изоляции до 36 кВ.

    Для Вас как для потребителя это означает следующие преимущества:

  • Уменьшение механического давления благодаря похожему коэффициенту теплового расширения смолы и алюминия;
  • Обмотка высшего напряжения из метал-лических полос и обмотка низшего напряжения из пленки: более низкое электрическое и механическое напряжение;
  • Обеспечивает самопроизвольное погасание в любых случаях;
  • Заливка под высоким вакуумом: более низкий уровень частичного разряда.

  • Трансформаторы с литой изоляцией

    Высоковольтные трансформаторы напряжения

    Аппаратные трансформаторы напряжения VРТ, VTO — это однофазные трансформаторы, предназначенные для применения в сетях высокого напряжения. Они предназначаются для измерений и защиты распределительных устройств ВН открытого исполнения.
    Аппаратные трансформаторы напряжения VTS, VTD – это однофазные двухполюсные изолированные трансформаторы, предназначенные для применения в сетях высокого напряжения.

    Высоковольтные трансформаторы тока

    Опорные трансформаторы тока CTSO, CTO предназначены для измерений и защиты распределительных устройств ВН открытого исполнения на напряжение до 38,5 кВ.

    Для Вас как для потребителя это означает следующие преимущества:

  • Прошли испытания в соответствии с нормой IEC 60044-1;
  • Гарантированное качество;
  • Сервис.

  • Высоковольтные трансформаторы тока и напряжения

    Трансформаторы ввода: с твердой изоляцией (RIP), маслоизолированные, элегазовые,
    произведенные на заводах в ФРГ, серийные и сделанные на заказ (рефиттинг).

    CG Power Systems — Трансформаторы напряжения 110-150 кВ

    Индуктивные трансформаторы напряжения 110 кВ и трансформаторы напряжения 150 кВ для наружной установки

    За последние шесть десятилетий компания СG Ltd. произвела и поставила тысячи единиц высококачественного электротех­нического оборудования, показавшего превосходные резуль­таты в ходе различных испытаний и условий эксплуатации по всему миру.

    С 1986 года заказчикам во всем мире было поставлено око­ло 5000 индуктивных трансформаторов напряжения типа IVT/ VEOT, зарекомендовавших себя одними из лучших по эксплу­атационным показателям и по надежности.

    Все наши трансформаторы напряжения (от 35 до 420 кВ) соответствуют требованиям международных стандартов ка­чества и украинской системы обеспечения качества ГОСТ, системы защиты окружающей среды, системы управления техникой безопасности, и сертифицированы по стандартам ISО 900-2000, 1БО 14001 и ISО 18001 соответственно.

    Конструкция

    Трансформаторы напряжения (ТН) используются для преоб­разования высокого напряжения системы (кВ) в низкие из­меряемые значения (вольты).

    На рисунках показана основная конструкция индуктивного транс­форматора напряжения.

    Высоковольтная обмотка представляет собой многослойную катушку изолированного медного провода. Междуслойная изоляция выполнена из промасленной бумаги (ПБ). Обмотка высокого напряжения (ВН) намотана поверх обмотки низкого напряжения (НН) и собрана на замкнутом железном магнито- проводе, на котором поддерживается нулевой потенциал.


    1. ВЫВОД ВН 030*80 мм длиной
    2.КОЖУХ
    3.ВЕРХНИЙ ФАРФОРОЫЙ ФЛАНЕЦ
    4.ФАРФОРОВЫЙ ИЗОЛЯТОР
    5.КОНДЕНСАТОРНЫЙ ВВОД
    6.РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА ВТОРИЧНЫХ ВЫВОДОВ
    7.ЭПОКСИДНЫЙ МОНОБЛОК
    8.ВТОРИЧНЫЕ ВЫВОДЫ
    9.ТАБЛИЧКА С ПАРАМЕТРАМИ И СХЕМОЙ
    10. УПЛОТНИТЕЛЬНАЯ ПЛАСТИНА
    11.СЕРДЕЧНИК ИЗ ТЕКСТУРИРОВАННОЙ ХОЛОДНОКАТАНОЙ ЭЛЕКТРОТЕХНИЧЕСКОЙ СТАЛИ
    12.ВЕНТИЛЬ ОТБОРА ПРОБ МАСЛА
    13.ПОДЪЕМНАЯ СКОБА
    14.ЕМКОСТЬ
    15.НИЖНИЙ ФАРФОРОВЫЙ ФЛАНЕУ
    16.БАШМАК ЗАЗЕМЛЕНИЯ
    17.ПЕРВИЧНАЯ ОБМОТКА
    18.ВТОРИЧНАЯ ОБМОТКА
    19.ПРОБКА МАСЛОЗАЛИВНОГО ОТВЕРСТИЯ
    20.СИЛЬФОН











    ТН могут выполняться с несколькими обмотками, использу­емыми для защиты или измерения в зависимости от требу­емых значений напряжения на выходе вторичной обмотки. Выводы вторичной обмотки используются для получения различных значений параметров выходного напряжения вто­ричной обмотки.

    Провод высокого напряжения заводится в нижнюю емкость (где находятся обмотки) через изолированный ПБ конденса­торный ввод, что обеспечивает сохранность доступа к нижней емкости ТН , находящейся под нулевым потенциалом. Равномерная напряженность электрического поля вдоль вво­да достигается с помощью профильных электродов, однород­ной изоляции и точному подбору параметров конденсатора. Вводы обматываются высококачественной крафт-бумагой с использованием широкополосного намоточного станка вво­дов. Бумажная изоляция подвергается сушке в условиях вы­сокой температуры и вакуума, затем пропитывается маслом для получения превосходных изоляционных свойств и устой­чивости к старению. Полностью собранные ТН высушиваются и заполняются под вакуумом маслом в нагревательных ваку­умных камерах.

    Устройство

    Головка ТН оснащена первичным выводом. В головке распо­лагается масляный сильфон из нержавеющей стали, компен­сирующий измерения объема масла в результате изменений температуры окружающей среды. Сильфон обеспечивает полную герметичность ТН, и, в то же время, исключает воз­можность колебаний внутреннего давления, выходящих за допустимые пределы. В верхней части имеется окно для опре­деления уровня масла в сильфоне, а, следовательно — и в ТН.

    Фарфор прикреплен с помощью портланд-цемента с обеих сторон к фланцам из алюминиевого сплава, за счет чего до­стигается оптимальная механическая прочность. Использует­ся покрытый коричневой глазурью изолятор с навесообраз­ным профилем согласно стандарту МЭК 815.

    По заказу возможна поставка серого фарфора или различных навесообразных профилей.

    Нижняя емкость изготовлена из высококачественной листо­вой стали, а ее форма соответствует активной части ТН. Все открытые железные части прошли пескоструйную очистку, оцинковку распылением, нанесение грунтовки и окраску вы­сококачественной полиуретановой или эпоксидной краской для получения привлекательной поверхности и защиты от коррозии. В нижней емкости находится сердечник, обмотки ВН и НН, а также — отводы вторичной обмотки. Емкость ос­нащена вторичной распределительной коробкой с крышкой, соединением заземления, вентилем отбора проб масла и та­бличкой с параметрами и схемой. Отводы вторичной обмотки проходят через моноблоки с несколькими выводами во вто­ричную распределительную коробку для облегчения доступа. На емкости также имеются подъемные скобы и крепежные отверстия.

    Испытания и рабочие характеристики

    Рабочие характеристики и надежность индуктивных транс­форматоров напряжения Crompton Greaves были проверены в ходе типовых испытаний авторитетными международными испытательными лабораториями, такими как CPRI (Индия) и KEMA (Нидерланды).

    Транспортировка

    Все ИТН транспортируются в горизонтальном положении.

    Обслуживание

    Это изделие закрытого типа не нуждается в обслуживании и не требует запасных частей на протяжении всего срока служ­бы. Описание регулярных и периодических проверок содер­жится в инструкции по эксплуатации.



    Сухие высоковольтные трансформаторы

    В зависимости от суммы заказа предусмотрена индивидуальная скидка!

    Тип сети: трехфазная 4-х проводная
    Номинальное входное напряжение 6 / 10 кВ
    Частота входного напряжения 50 Гц
    Номинальное выходное напряжение 400В
    Частота выходного напряжения 50 Гц
    Форма выходного напряжения синусоида
    КПД, не менее 98 %
    Диапазон изменения нагрузки 0 — 100 %
    Способ регулирования фиксирующим переключателем ответвлений обмоток ВН
    Ступени регулирования 5
    Диапазон регулирования -5,0%; -2,5 %; 0%; +2,5%; +5% от Uном
    Схема соединения Y/Yн-0 / Д/Yн-11
    Подключение нагрузки 4-х проводное, контактный зажим
    Время непрерывной работы не ограничено
    Климатическое исполнение (ГОСТ 15150) ….УХЛ3
    Температура окружающей среды -45…+40 С
    Влажность воздуха Относительная влажность воздуха
    при температуре +25 °С, не более 98 %
    Механические воздействия (ГОСТ 17516.1) М1
    Охлаждение Охлаждение естественное

     Модели трансформаторов ТС.

    Трансформатор высоковольтные сухие серии ТС-хх(без кожуха)


    Модель

    тра-ра

    Номинальная мощность, кВА

    Номинальное напряжение, кВ

    Схема и группа соединения обмоток

    Ток холостого хода, %

    Напряжение короткого замыкания, %

    Потери холостого хода,

    Вт

    Потери короткого замыкания, Вт



    Цена:

    Руб(с НДС)



    ВН

    НН

    ТС-6

    6

    6; 10

    0,4

    У/Ун-0

    Д/Ун-11

    5.2

    4.5

    30

    200

    68000

    ТС-10

    10

    4.2

    4.5

    60

    300

    90000

    ТС-15

    15

    3.8

    4.5

    90

    400

    110000

    ТС-20

    20

    3.3

    4.5

    130

    500

    127000

    ТС-25

    25

    2.8

    4.5

    160

    600

    146000

    ТС-30

    30

    2.7

    4.5

    190

    700

    160000

    ТС-35

    35

    2.6

    4.5

    220

    800

    190000

    ТС-40

    40

    2.6

    4.5

    260

    900



    ТС-45

    45

    2.6

    4.5

    270

    1000



    ТС-50

    50

    2.5

    4.5

    280

    1100



    ТС-63

    63

    2.5

    4.5

    300

    1300



    ТС-100

    100

    2.3

    4.5

    400

    1500





    Трансформаторы высоковольтные сухие серии ТСЗ-хх(в кожухе)
    Наименование U вх.В U вых.В P МАХ.ВА ВЕС.кг

    ЦЕНА.РУБ

    (С НДС)

    ТСЗ-6

    10,6 кВ

    50 Гц

    380\220В

    с регулировочными обмотками

    +.-2,5%,=/-5%

    50 Гц

    6000 110 95000
    ТСЗ-10 10000 150 116000
    ТСЗ-15 15000 180 136000
    ТСЗ-20 20000 220 154000
    ТСЗ-25 25000 230 172000
    ТСЗ-30 30000 240 190000
    ТСЗ-40 40000 290 222000

     Условные обозначения трансформатора ТС при заказе:

    ТС(З)-В XXX/10(6)/0,4 У3, Д/Ун-11(У/Ун-0, У/Zн-11), где:

    Т – трехфазный трансформатор,

    С – сухой

    З – в кожухе

    В — высоковольтный

    XXX – номинальная мощность, кВА,

    10(6) – класс номинальное напряжение обмотки высокого напряжения (ВН), кВ,

    0,4 – напряжение обмотки низкого напряжения (НН), кВ,

    У3– климатическое исполнение и категория размещения по ГОСТ 52719

    Далее идет обозначение соединений обмоток.

    Высоковольтные сухие 3ф. трансформаторы серии ТС-В (без кожуха) и ТСЗ-В (в кожухе) мощностью от 6 до 100 кВА, напряжением до 10 кВ служат для преобразования электроэнергии в сетях энергосистем. Они применяются для организации электроснабжения небольших потребителей (коттеджных поселков, садоводческих товариществ) на объектах с требованиями особой пожаробезопасности. Данные изделия надежны, экономичны, просты в эксплуатации.

    Основными преимуществами сухих трансформаторов перед масляными являются:

    1. Простота конструкции. В ней нет герметичного маслонаполненного корпуса, расширительного бака, системы охлаждения, специальных маслостойких материалов.
    2. Отсутствие масла — пожароопасной жидкости при перегреве.
    3. Простота регламентных работ. Отсутствие масла снимает задачи по контролю его чистоты, содержания влаги, сушке. Отсутствие герметичного маслонаполненного корпуса позволяет проводить визуальный осмотр отключенного трансформатора.
    4. Меньшие габариты и вес, так как нет масляной системы.
    5. Высокий КПД и малые потери.
    6. Минимизация утечек. Компаундная заливка обмоток обеспечивает надежную электрическую изоляцию и предотвращает утечки и пробои.
    7. Минимальные последствия аварийных ситуаций. Компаундная пропитка негорюча, имеет минимальное газообразование. Кварцевый наполнитель также негорюч и огнестоек. Таким образом, повреждения обмоток при авариях носят локальный характер, в отличие от последствий возгорания нескольких сотен литров масла.

    При производстве сухих высоковольтных трансформаторов применяются самые современные технологии электромашиностроения. В первую очередь это высокотехнологичная пропитка обмоток эпоксидным компаундом с диапазоном рабочих температур от -50 до +100 °С на основе модифицированных эпоксидных смол. В качестве наполнителя применяется очищенный кварцевый песок мелкого помола. Компаундная пропитка с кварцевым наполнителем цементирует обмотки, защищает от атмосферной влаги, грязи, утечек, пробоев, существенно улучшает отвод тепла.

    В качестве дополнительных конструкционных и изоляционных элементов применяются детали, изготовленные из стеклотекстолитов, конструкционных слюдопластов, стекло и слюдолент. Эти материалы также отличаются высокой электрической и механической прочностью и термостойкостью.

    Другой важнейший элемент трансформатора — магнитопровод. Для минимизации потерь он выполняется из анизотропной хладнокатаной электротехнической стали. А минимальные потоки рассеяния достигаются за счет специальной технологии изготовления магнитопровода с распределенным зазором

    Высоковольтные трансформаторы тока и напряжения от КЭАЗ – надежное измерение и контроль ваших сетей!

    КЭАЗ расширяет ассортимент продукции для комплексного предложения по сборке щитов среднего напряжения и представляет новинку — трансформаторы тока и напряжения измерительные высоковольтные.

    Высоковольтные трансформаторы тока и напряжения применяются для контроля различного электрического оборудования, обеспечивая передачу сигнала к измерительным приборам, устройствам защиты и управления для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.

    Надежность трансформаторов от КЭАЗ подтверждают:

    •  — Аттестация для применения в ПАО «Россети»;
    •  — Лицензия Федеральной службы по экологическому, технологическому и атомному надзору на право конструирования и изготовления электротехнического оборудования для АЭС;
    •   — Внесение в государственный реестр средств измерений Российской Федерации;
    •  — Свидетельства об утверждении типов средств измерений;
    •  -Декларация соответствия системы сертификации Госстандарта России;
    •  — Зегистрация в Реестрах государственных систем обеспечения единства измерений Республики Беларусь, Республики Казахстан, Республики Узбекистан, Украины.

    Преимущества трансформаторов от КЭАЗ:

    •  — Трансформаторы изготовлены по технологии автоматической заливки под давлением, что обеспечивает высокую трекингостойкость и идеальное качество изоляции.
    •  — Высокая однородность компаунда обеспечивает долговечность изоляции, пожарную и экологическую безопасность.
    •  — Конструктивные особенности позволяют увеличивать длину пути утечки, что дает возможность работы при высокой влажности воздуха (до 98%).
    •  — Вторичные выводы могут быть защищены прозрачной крышкой, обеспечивая безопасность обслуживающего персонала и возможность пломбировки клемм для предотвращения несанкционированного доступа.
    •  — Большое количество исполнений по заданным параметрам.

    Новые высоковольтные трансформаторы тока и напряжения от КЭАЗ станут надежным элементом щитов среднего напряжения для энергосистемы самых ответственных объектов.

    КЭАЗ. Надежность без компромиссов











    Высоковольтные испытательные трансформаторы с литой изоляцией в Москве

    Высоковольтные испытательные трансформаторы с литой изоляцией в Москве Высоковольтный испытательный трансформатор с литой изоляцией серии ТВЛ предназначен для использования в составе испытательных установок Стрела и передвижных лабораторий Ultra для проведения высоковольтных испытаний различного оборудования и кабельных линий переменным напряжением до 120 кВ и постоянным напряжением до 140 кВ в целях проверки диэлектрических свойств изоляционных материалов.
    • Легкий и компактный
    • Прост в использовании
    • Нет утечек масла
    • Обладает высокой надёжностью
    • Не требует обслуживания
    • Имеет защиту от перенапряжения

    Описание

    Высоковольтные испытательные трансформаторы с литой изоляцией серии ТВЛ, поставляемые ООО “Русконтроль” являются наиболее современными и безопасными решениями на рынке высоковольтного испытательного оборудования. Серия трансформаторов ТВЛ полностью меняет идеологию проведения высоковольтных испытаний, устраняя основной недостаток того, что испытательный трансформатор является неудобным, громоздким, тяжелым, требующим постоянного обслуживания и небезопасным. Теперь все неудобства масляных и элегазовых трансформаторов в прошлом.

    Современное производство высоковольтных обмоток, применение качественных материалов и совершенной технологии вакуумной заливки позволяют полностью исключить пробои и утечки в процессе работе высоковольтного источника даже при существенных нагрузках.

    Для работы на постоянном напряжении трансформаторы ТВЛ комплектуются высоковольтным выпрямительным диодом, устанавливающемся на высоковольтный вывод, позволяющим получать на выходе напряжение как положительной, так и отрицательной полярностей.

    При использовании в составе портативных испытательных установок Стрела, производства ООО “Русконтроль” трансформаторы ТВЛ делают тяжелую работу по проведению высоковольтных испытаний простой и удобной.

    Испытательные трансформаторы ТВЛ являются самыми мощными и в то же время самыми легкими на сегодняшний день.

    Обладают высокой степенью надежности и лучшими техническими показателями:
    Переменное напряжение — до 120 кВ
    Постоянное напряжение — до 140 кВ
    Мощность — до 30 кВА

    Технические характеристики

    Наименование параметраЗначение
    Максимальное выходное переменное напряжение50, 100, 120
    Максимальное выходное постоянное напряжение70, 140
    Форма выходного напряжения частоты 50 ГцСинус
    Выходная мощность, кВА20
    Входное напряжение, В200
    Время непрерывной работы, мин, не более60
    Время работы в повторно кратковременном режимебез ограничений
    Допустимая температура поверхности, С, не более55
    Тип изоляцииЛитая

    Спецификация моделей

    Модель ТВЛМощность (кВА)Выходное напряжение DC/ACВыходной ток (мА)Вес (кг)
    1.5/501.550/706015

    Требования по безопасности

    Эксплуатация высоковольтных испытательных трансформаторов ТВЛ допускается аттестованным персоналом, в строгом соответствие с правилами электробезопасности, ГОСТ и нормативной документации на соответствующий вид работ.

    Соблюдение требований руководства по эксплуатации и паспорта трансформатора ТВЛ обязательно.

    Гарантийный срок — 12 месяцев с момента поставки.

    Консультации и сервисное обслуживание — в течение всего срока эксплуатации.

    Наверх

    Информация о высоковольтных трансформаторах

    Добро пожаловать в Thomas Insights — каждый день мы публикуем последние новости и аналитические материалы, чтобы информировать наших читателей о том, что происходит в отрасли. Зарегистрируйтесь здесь, чтобы получать главные новости дня прямо на ваш почтовый ящик.

    Электрическое оборудование и инструменты не могут безопасно работать под высоким напряжением, связанным с системами передачи и распределения. Входное напряжение должно быть снижено до приемлемого уровня, прежде чем оно достигнет компонента, чтобы избежать потенциально небезопасных условий и повреждения оборудования.

    Высоковольтные трансформаторы, также называемые трансформаторами напряжения, используются для уменьшения или «понижения» значений высокого напряжения до более безопасных значений. Кроме того, высоковольтные трансформаторы могут использоваться для изоляции оборудования от цепей большой мощности.

    Типы высоковольтных трансформаторов

    Хотя существуют различные типы высоковольтных трансформаторов, все они работают по принципу электромагнитной индукции. Различные типы включают в себя:

    Электромагнитные трансформаторы

    Трансформаторы этого типа представляют собой обычные трансформаторы с проволочной обмоткой.Электромагнитные трансформаторы состоят из двух основных компонентов: первичной катушки с большим количеством витков и вторичной катушки с меньшим количеством витков. Когда электрический ток проходит через первичную обмотку катушки, создается магнитное поле, которое, в свою очередь, индуцирует напряжение во вторичной обмотке. Поскольку генерируемое напряжение зависит от количества витков катушки, вторичная катушка выдает более низкое напряжение в соответствии с законами электромагнитной индукции.

    Конденсаторные трансформаторы напряжения (CT, CVT)

    Когда напряжение становится достаточно высоким, тяжелая изоляция, необходимая для трансформатора, может стать дорогой. Для этих ситуаций используются емкостные трансформаторы напряжения. Хотя они не так эффективны, как электромагнитные трансформаторы, емкостные трансформаторы напряжения обычно более экономичны при более высоких напряжениях. Эти трансформаторы состоят из ряда конденсаторов, которые действуют как делители напряжения, снижая напряжение до того, как оно попадет в трансформатор.В результате главный трансформатор получает меньшее напряжение на первичной обмотке и, следовательно, требует меньшей изоляции.

    Оптический трансформатор напряжения

    Оптический трансформатор напряжения — это тип датчика, который использует эффект Фарадея для прямого или косвенного измерения электрических токов. Когда свет проходит через магнитное поле, индуцированное электрическим током, вращение плоскости поляризации происходит линейно пропорционально величине магнитного поля.Таким образом, чем больше ток, тем больше магнитное поле и тем больше угол поляризованного вращения.

    Применение высоковольтных трансформаторов

    Высоковольтные трансформаторы используются в любых приложениях, требующих снижения напряжения до уровня, который может использоваться компонентом, получающим напряжение. Например, питание от аккумулятора гибридного автомобиля подается на первичную обмотку трансформатора. Затем напряжение понижается через вторичную обмотку и в конечном итоге подается на различные электронные компоненты транспортного средства, такие как тяговый электродвигатель.

    Эти трансформаторы также могут использоваться для поддержки оборудования для производства плазмы. Пользовательские катушки можно использовать для повышения напряжения до достаточно высокого уровня, при котором производится плазма. Ветряные турбины и другие виды альтернативных источников энергии используют высоковольтные трансформаторы для передачи мощности в требуемые области потребления.

    Другие распространенные применения высоковольтных трансформаторов включают:

    • Транспортные тормозные системы
    • Производственное оборудование
    • Электрофильтры для удаления отходов
    • Приборы для измерения и измерения напряжения

    В целом, высоковольтные трансформаторы необходимы во многих отраслях и областях применения.Они особенно полезны для безопасной работы с напряжением до 15 000 вольт и имеют решающее значение для защиты чувствительных инструментов и оборудования.

    Ресурсы:



    Изображение предоставлено: Ван Ци / Shutterstock.com

    Экологизация цепочки поставок продуктов питания: вертикальное сельское хозяйствоСледующая история »

    Еще из раздела Бизнес и промышленность

    Разница между трансформаторами высокого, среднего и низкого напряжения

    Трансформатор напряжения, также известный как трансформатор напряжения, представляет собой устройство, которое снижает напряжение с более высокого уровня до безопасного или приемлемого уровня.Это параллельно включенный трансформатор, который представляет незначительную нагрузку на источник питания.

    Трансформаторы напряжения имеют точное соотношение напряжений и соотношение фаз, что позволяет точно измерять вторичное подключение. Они широко используются на электростанциях, промышленных предприятиях и в традиционных электроэнергетических компаниях. Как правило, Распределительные устройства на подстанциях располагаются как на стороне высокого, так и на стороне низкого напряжения больших силовых трансформаторов. Трансформаторы напряжения делятся на следующие три категории:

    • Трансформаторы высокого напряжения
    • Трансформаторы среднего напряжения
    • Трансформаторы низкого напряжения

    Трансформаторы высокого напряжения

    Они бывают трех типов: высокое, сверхвысокое и сверхвысокое напряжение, связанное с передачей питания от электростанции.Причиной передачи высоких уровней напряжения является повышение эффективности. Для надлежащего обслуживания и испытаний трансформаторы высокого напряжения должны управляться дистанционно или размещаться вручную. Это могут быть обмотки высокого напряжения или изоляция высокого напряжения между обмотками или и то, и другое.

    Трансформаторы среднего напряжения

    Крупные предприятия, которым требуется значительное количество энергии, часто используют среднее напряжение питания. Напряжение обратно пропорционально силе тока, т.е. при увеличении напряжения сила тока уменьшается, и наоборот.Он требует большей мощности, чем низковольтный трансформатор.

    Трансформаторы низкого напряжения

    Трансформаторы низкого напряжения имеют выпрямитель, который помогает преобразовывать их выход в радиопомехи и постоянный ток. В этом типе трансформатора электричество преобразуется путем передачи тока от одного набора электрических обмоток к другому.

    Согласно данным Американского национального института стандартов (ANSI), высоковольтные трансформаторы могут выдерживать напряжение от 115 000 до 11 00 000 вольт; трансформаторы среднего напряжения имеют ограниченную мощность от 2400 до 69000 вольт; а трансформаторы низкого напряжения имеют минимальную мощность 240 вольт и максимальную 600 вольт.

    Многие отрасли промышленности нуждаются в трансформаторах напряжения для питания своих машин. Schneider Electric India предлагает широкий ассортимент трансформаторов напряжения с технологическим приводом, Распределительное устройство среднего напряжения , которые помогают обеспечить защиту электрических цепей и предотвратить аварии. Они не идут на компромисс в отношении качества и предоставляют надежные продукты. С современными решениями Schneider Electric India трансформируйте свои возможности управления электропитанием с помощью инновационных средних силовых трансформаторов .

    Трансформаторы управления высоким напряжением UK

    Управление напряжением для высоковольтных трансформаторов

    Предприятия, использующие собственные распределительные трансформаторы высокого напряжения, могут повысить эффективность непосредственно на источнике, модернизировав свой трансформатор до трансформатора с аморфным сердечником со сверхнизкими потерями. Однако преимущества нового распределительного трансформатора могут быть значительно увеличены в сочетании с технологией управления напряжением.

    Комбинируя распределительный трансформатор с аморфным сердечником и электронно-динамическое управление напряжением, можно значительно снизить неэффективность инфраструктуры высокого напряжения, а также получить дополнительную экономию за счет экономии энергопотребления и сокращения выбросов углерода за счет технологии на стороне низкого напряжения.

    Powerstar HV MAX обеспечивает комбинированное решение двух распространенных проблем, сочетая в себе высоковольтный/низковольтный трансформатор с аморфным сердечником со сверхмалыми потерями и встроенную технологию электронно-динамической оптимизации напряжения, допускающую входное напряжение 11 000 В (доступны другие входы) и регулируемое напряжение 380 В, или определяемый пользователем вывод.

    Управление напряжением требуется, поскольку в Великобритании на большинство объектов подается напряжение, превышающее необходимое для оптимальной работы местного электрооборудования, что приводит к увеличению потребления энергии, затрат на энергию, выбросам CO 2 и износу. на электрооборудование.

    Индивидуальное решение по управлению напряжением для повышения энергоэффективности

    Использование этих энергоэффективных систем согласуется с объектами клиента, профилем напряжения и приоритетами после тщательного обследования объекта для определения возможностей, которые принесут максимальную выгоду и ценность.Комбинируя управление напряжением с распределительным трансформатором с аморфным сердечником, который имеет КПД 99 %, он может обеспечить предприятиям повышенную экономию до 10 %.

    Поставляемое в качестве индивидуального решения, HV MAX позволяет объединить трансформатор с аморфным сердечником с технологией управления на одной площади или установить его как два отдельных объекта с решением для управления напряжением, установленным в машинном зале. Кроме того, запатентованная технология PowerstarTX поддерживается гарантией 100% экономии и 15-летней гарантией.

    Подходит ли это решение для моего сайта?

    Комбинированное решение HV MAX идеально подходит для предприятий следующего профиля:

    • Объекты, использующие собственное электроснабжение высокого/низкого напряжения
    • Объекты, эксплуатирующие неэффективный распределительный трансформатор высокого/низкого напряжения с высокими потерями
    • Места, страдающие от профиля высокого входного напряжения

    Наши системы обеспечили значительную экономию для множества предприятий, включая медицинские центры, супермаркеты, коммунальные предприятия, учебные заведения, правительственные здания и новостройки, и это лишь некоторые из них.

    Для получения дополнительной информации о том, как управление напряжением может помочь повысить эффективность высоковольтных трансформаторов и оптимизировать низковольтное питание, свяжитесь с нами, чтобы поговорить с одним из наших опытных инженеров сегодня.

    свяжитесь с нами чтобы узнать больше Назад ко всем продуктам

    Общая научная продукция

    Общая научная продукция

    См. также нашу страницу высоковольтных источников питания.


    Высоковольтный трансформатор обратного хода


    Технические характеристики
    • Рабочая мощность: от 40 Вт до 80 Вт
    • Входное напряжение (двойная амплитуда): от 20 до 800 В
    • Выходное напряжение (двойная амплитуда): 20 кВ Макс.
    • Напряжение изоляции ввода/вывода: 20 кВ
    • Частота: от 15 кГц до 45 кГц
    • Температура рабочей поверхности: от 0°C до +80°C
    приложений
    • Генератор озона (от 1 г до 3,5 г/час/O2)
    • Генератор ионов
    • Электрофильтр
    • Электронный газовый запальник
    • Электронный блок питания с неоновой трубкой (30 футов)

    HVT-01 Дополнительная информация

    Принципиальные схемы

    См. размеры

    HVT-01B — 29 долларов.95
    Высоковольтный трансформатор обратного хода


    Высоковольтный автоматический трансформатор


    Высота 2-3/4 дюйма Диаметр 1-1/4 дюйма

    HVT-09 — 29,95 долл. США
    Малый высоковольтный трансформатор

    ACA-12VDC — 23,95 долл. США
    12 В пост. тока — источник питания 1500 мА


    Высоковольтный мини-повышающий трансформатор


    Технический паспорт (PDF)

    HVT-03 — 8 долларов.00
    Повышающий мини-трансформатор



    Высоковольтный мини-повышающий трансформатор

    Технический паспорт (PDF)

    HVT-06 — $8,00
    Повышающий мини-трансформатор



    Высоковольтный блок питания HVPS-06

    Характеристики

    • Синусоидальная импульсная мощность
    • Соответствует требованиям EMI (электромагнитные помехи)
    • Защита от короткого замыкания при холостом ходе
    • Регулируемое и постоянное выходное напряжение
    • Использование SMD, компактная конструкция, небольшой размер, высокая надежность
    • Залитый эпоксидной смолой, с максимальной безопасностью и стабильностью
    • Входное напряжение: 10–18 В постоянного тока
    • Выходное напряжение: 5KV-8-KV

     Приложения

    • Создание ионного ветра и небольшого количества озона
    • Использование отрицательных ионов для уменьшения содержания твердых частиц в воздухе
    • Использование озона для очистки и очистки воздуха
    • Используется в автомобиле или в помещении для стерилизации и уничтожения дымовых и пылевых клещей
    • Электростатический фильтр малого типа, используемый в автомобиле

    Технические характеристики (PDF 91 КБ)

    HVPS-06 — 48 долларов.95
    Высоковольтный источник питания

    ACA-12VDC-500mA — $9,95
    PN# ACA-12VDC-MWW



    Регулируемый источник питания высокого напряжения отрицательного


    Характеристики

    • Синусоидальная импульсная мощность
    • Соответствует требованиям EMI (электромагнитные помехи)
    • Защита от короткого замыкания при холостом ходе
    • Регулируемое и постоянное выходное напряжение
    • Использование SMD, компактная конструкция, небольшой размер, высокая надежность
    • Залитый эпоксидной смолой, с максимальной безопасностью и стабильностью
    • Входное напряжение: 12 В постоянного тока
    • Выходное напряжение: 200–6000 В постоянного тока
    • Выходной ток: 40–230 мА

     Приложения

    • Создание ионного ветра и небольшого количества озона
    • Использование отрицательных ионов для уменьшения содержания твердых частиц в воздухе
    • Использование озона для очистки и очистки воздуха
    • Используется в автомобиле или в помещении для стерилизации и уничтожения дымовых и пылевых клещей
    • Электростатический фильтр малого типа, используемый в автомобиле

    HVPS-07 — 74 доллара США.95
    Регулируемый источник питания высокого напряжения с отрицательным напряжением

    ACA-12VDC-MWW — 9,95 долл. США
    Адаптер переменного тока

    Высокоточные стандартные трансформаторы тока и трансформаторы напряжения

    Измерительные трансформаторы — это электрические устройства, которые изолируют и преобразуют токи или напряжения от более высоких значений к более низким значениям для обеспечения безопасности конечного пользователя и защиты используемого измерительного устройства, такого как мост для измерения тока или напряжения , амперметр или вольтметр. .Высокое напряжение или большой ток подключается к первичной цепи измерительного трансформатора, а измерительный прибор подключается к вторичной цепи. Сильные токи преобразуются с помощью трансформатора тока (ТТ) обычно до 1 или 5 А, а высокие напряжения преобразуются с помощью трансформатора напряжения (ТН), также известного как трансформатор напряжения (ТН), обычно до 100 или 110 В. термин Standard CT  или Standard VT  используется, когда высокоточный ТТ или ТН используется для измерения погрешности коэффициента трансформации в трансформаторах тока или напряжения во время типовых и контрольных испытаний или в качестве эталонного стандарта для точного измерения погрешности коэффициента во время калибровки. или сертификации.

    HV TECHNOLOGIES, Inc. с гордостью предлагает лучшие на рынке стандартные трансформаторы тока и стандартные трансформаторы напряжения от EPRO Gallspach GmbH . Измерительные трансформаторы, производимые EPRO, считаются самыми точными и надежными на рынке и, поскольку они являются чисто индуктивными, имеют самый длительный срок службы более 30 лет без каких-либо изменений в точности. Все ТТ и ТН изготавливаются на заказ в соответствии с требованиями заказчика, и на их основе конструкции могут варьироваться от с сухой изоляцией, с масляной изоляцией, с изоляцией из литой смолы, однополюсные или двухполюсные, а также одноступенчатые или каскадные, в зависимости от типа уровень тока или напряжения, который необходимо преобразовать.Кроме того, рассчитываются и определяются размер и материал сердечника, количество и тип первичных и вторичных отводов, а также количество обмоток. Процесс расчета и проектирования проводится для каждого отдельного измерительного трансформатора, чтобы для конкретных требований использовались правильные трансформаторы и коэффициенты. На изображении ниже показан пример обзора различных доступных типов конструкции ТТ или ТН.

    После завершения производства окончательная точность ТТ или ТН проверяется и настраивается в калибровочной лаборатории.Конечной целью является достижение нулевой ошибки по сравнению с собственным высокоточным эталонным эталонным трансформатором, откалиброванным по стандарту ISO 17025. Точность может быть гарантирована до ± 0,005 % и ± 0,5 минут благодаря использованию материалов сердечника, обмотки и изоляции высочайшего качества, а также многолетнему опыту намотки, расчета и настройки различных измерительных трансформаторов.


    Основные характеристики стандартных трансформаторов тока и напряжения EPRO:

    • Чисто индуктивные трансформаторы, обеспечивающие чрезвычайно надежную и длительную эксплуатацию, не требующие обслуживания в течение 30 с лишним лет
    • Точность до ± 0.0,05% и ± 0,5 мин
    • Точность гарантируется во всем диапазоне измерения
    • Отсутствие дрейфа измерения или потери точности в течение всего срока службы ТТ или ТН
    • Отсутствие влияния факторов окружающей среды, таких как температура, давление или влажность, на стабильность трансформаторов
    • Диапазон измерения тока 1–200 % для любого первичного отвода с моделями от 10 А до 20 кА
    • Диапазон измерения напряжения 20 – 120 % для любого первичного отвода с моделями от 500 В до 800 кВ (фаза-фаза или 800/√3 кВ)
    • Чаще всего требуемый диапазон измерения может быть покрыт одним трансформатором, что помогает сократить общие инвестиции и сделать ежедневную работу в испытательной среде более эффективной
    • Нижний каскад трансформатора каскадной конструкции может работать отдельно

    Стандартный трансформатор тока с тороидальным сердечником Видео:

    Стандартный трансформатор напряжения модели NVRD40 Видео:

    https://www.youtube.com/watch?v=2JRp2DXaI4c&feature=youtu.be

    Трансформатор высокого напряжения Производители Поставщики

    Трансформатор высокого напряжения Quick Pack — Triad Magnetics

    Эти напряжения варьируются в зависимости от применения электричества. Когда электроэнергия впервые вырабатывается на электростанции, она направляется на высоковольтный трансформатор, который распределяет электроэнергию по высоковольтным линиям электропередачи.От этих линий электроэнергия распределяется на другие, небольшие трансформаторы, которые, в свою очередь, распределяют электроэнергию среди крупных потребителей электроэнергии.

    Высоковольтные трансформаторы — Triad Magnetics

    Эти пользователи включают промышленные предприятия, крупные учреждения, такие как колледжи, большие офисные здания и многие другие примеры. Эти же трансформаторы и распределяют электроэнергию по линиям электропередач, которые видны вдоль городских улиц. Оттуда электричество распределяется на множество небольших низковольтных трансформаторов, которые распределяют электричество соответствующего напряжения по жилым домам.

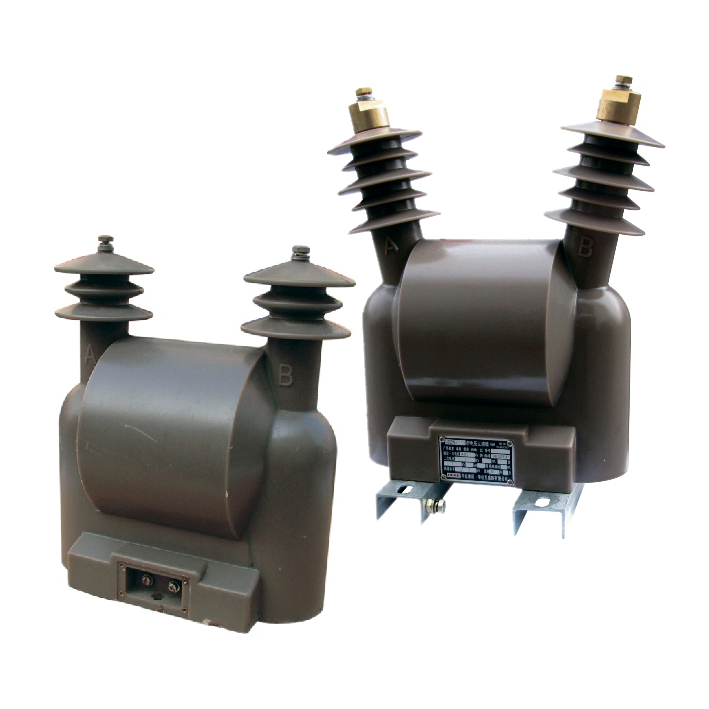

    Трансформаторы высокого напряжения предназначены для обработки повышенного количества электроэнергии в диапазоне от 600 до 5000 вольт, хотя также доступны трансформаторы напряжения, изготовленные по индивидуальному заказу. Тип измерительного трансформатора, трансформаторы высокого напряжения часто используются для измерения и защиты в цепях высокого напряжения, а также в электростатических промышленных и научных приложениях. Поскольку они способны повышать первичное напряжение до очень высокого напряжения, их часто также называют силовыми трансформаторами.

    Трансформаторы высокого напряжения предназначены для предоставления незначительной нагрузки измеряемому источнику питания и имеют точное соотношение напряжений для точного понижения высокого напряжения. Эта возможность полезна, когда оборудование, такое как измерительное или защитное реле, должно работать при более низком потенциале.

    Из-за высокого напряжения и частоты, с которыми он должен работать, высоковольтный трансформатор имеет существенно другую геометрию сердечника, методы намотки и методы изоляции, чем обычные трансформаторы.Например, необходимо тщательно учитывать такие факторы, как номинальное напряжение/виток вторичного провода, тепловыделение изоляционного материала и уровень коронного разряда.

    Высоковольтные трансформаторы | СЕТ Технология

    CET Technology производит высоковольтные трансформаторы для коммерческого и промышленного использования. Эти трансформаторы используются для преобразования напряжения одного уровня или конфигурации фазы в другую, как правило, от более низкого к более высокому.

    Для чего используются высоковольтные трансформаторы?

    Трансформаторы высокого напряжения используются для преобразования одного уровня напряжения в другой – обычно от более высокого напряжения к более низкому.Они используются в приложениях, требующих, чтобы трансформаторы безопасно и точно выдерживали уровень напряжения 15 000 вольт. Эти трансформаторы наиболее часто используются в таких отраслях, как аэрокосмическая, автомобильная, энергетическая и обрабатывающая промышленность.



    Трансформаторы высокого напряжения из CET

    CET Technology предлагает признанные UL силовые трансформаторы в шести различных форм-факторах, номиналом от 1,1 ВА до 175 ВА. Пользовательские напряжения и номинальные мощности доступны. Найдите нужный силовой трансформатор.

    Заказать трансформатор здесь



    Технические характеристики серии высоковольтных трансформаторов

    Включает модель, входное напряжение, выходное напряжение и выходной ток.

    Модель Входное напряжение Выходное напряжение Выходной ток
    КТ-7010С Доступно 100~240 В переменного тока 3000 В переменного тока 7 ~ 9 мА
    КТ-7013С Доступно 100~240 В переменного тока 3500 В переменного тока 7 ~ 9 мА
    КТ-7016С Доступно 100~240 В переменного тока 4000 В переменного тока 7 ~ 9 мА
    КТ-7019С Доступно 100~240 В переменного тока 4500 В переменного тока 7 ~ 9 мА
    КТ-7010 Доступно 100~240 В переменного тока 2000 В переменного тока 7 ~ 9 мА
    КТ-7013 Доступно 100~240 В переменного тока 2500 В переменного тока 7 ~ 9 мА
    КТ-7016 Доступно 100~240 В переменного тока 3000 В переменного тока 7 ~ 9 мА
    КТ-7019 Доступно 100~240 В переменного тока 3500 В переменного тока 7 ~ 9 мА
    КТ-7022 Доступно 100~240 В переменного тока 4000 В переменного тока 7 ~ 9 мА
    КТ-702510 Доступно 100~240 В переменного тока 1000 В переменного тока 40 мА
    КТ-702530 Доступно 100~240 В переменного тока 3000 В переменного тока 20 мА
    КТ-702540 Доступно 100~240 В переменного тока 4000 В переменного тока 10 ~ 12 мА
    КТ-702550 Доступно 100~240 В переменного тока 5000 В переменного тока 8 ~ 10 мА
    КТ-8225-Н Доступно 100~240 В переменного тока 5000 В переменного тока 10 мА
    СТ-5020 Доступно 100~240 В переменного тока 6000 В переменного тока 5 мА
    КТ-5020 Доступно 100~240 В переменного тока 7500 В переменного тока 5 мА
    КТ-5020 Доступно 100~240 В переменного тока 5000 В переменного тока 5 мА

    CT-8625N (макс. 120 Вт)

    Доступно 100~240 В переменного тока

    3000 В переменного тока 40 мА
    4000 В переменного тока 30 мА
    5000 В переменного тока 20 мА

    CT-8630N (макс. 150 Вт)

    Доступно 100~240 В переменного тока

    4000 В переменного тока 35 мА
    6500 В переменного тока 20 мА

    CT-8640N (макс. 230 Вт)

    Доступно 100~240 В переменного тока

    4000 В переменного тока 50 мА
    6500 В переменного тока 35 мА
    7500 В переменного тока 30 мА
    CT-7016CE Доступно 100~240 В переменного тока 3000 В переменного тока 7 ~ 9 мА
    КТ-7016Е Доступно 100~240 В переменного тока 3000 В переменного тока 7 ~ 9 мА
    СТ-7025Е Доступно 100~240 В переменного тока 3000 В переменного тока 7 ~ 9 мА

    CT-8225E (макс. 120 Вт)

    Доступно 100~240 В переменного тока

    3000 В переменного тока 40 мА
    4000 В переменного тока 30 мА
    5000 В переменного тока 20 мА
    7500 В переменного тока 10 мА
    9000 В переменного тока 10 мА
    СТ-8225Е Доступно 100~240 В переменного тока 3000 В переменного тока 5 мА

    CT-8630E (макс. 150 Вт)

    Доступно 100~240 В переменного тока

    4000 В переменного тока 35 мА
    6000 В переменного тока 20 мА
    7500 В переменного тока 20 мА
    10 000 В переменного тока 10 мА



    Узнать об онлайн-заказе

    Ознакомьтесь с ассортиментом высоковольтных трансформаторов CET Technology и запросите расценки онлайн.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
