Высоковольтный счетчик электроэнергии. Высоковольтные счетчики электроэнергии: особенности, типы и применение

Что такое высоковольтные счетчики электроэнергии. Как они устроены. Какие бывают типы высоковольтных счетчиков. Где применяются высоковольтные приборы учета. Какие преимущества имеют современные интеллектуальные счетчики.

Что представляют собой высоковольтные счетчики электроэнергии

Высоковольтные счетчики электроэнергии предназначены для измерения и учета электроэнергии в сетях высокого напряжения. В отличие от обычных бытовых счетчиков, они рассчитаны на работу при напряжении от 6 кВ и выше.

Основные особенности высоковольтных счетчиков:

• Повышенная изоляция для защиты от высокого напряжения
• Подключение через измерительные трансформаторы тока и напряжения
• Высокая точность измерений (класс точности 0.2S и выше)
• Расширенный набор измеряемых параметров сети
• Возможность дистанционного съема показаний

Высоковольтные счетчики устанавливаются на подстанциях, в распределительных устройствах, на вводах промышленных предприятий для коммерческого и технического учета электроэнергии.

Принцип работы высоковольтных счетчиков

Как устроены и работают высоковольтные приборы учета электроэнергии? Их принцип действия основан на следующих ключевых элементах:

• Измерительные трансформаторы тока и напряжения для преобразования высокого напряжения и большого тока в стандартные значения
• Микропроцессорный измерительный блок для вычисления потребленной энергии
• Энергонезависимая память для хранения данных
• Интерфейсы для передачи информации

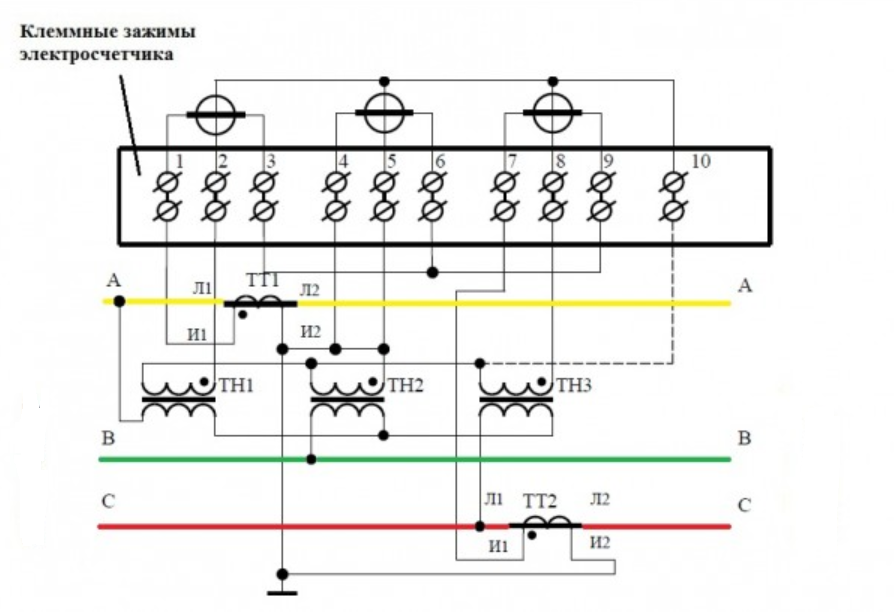

Счетчик подключается к высоковольтной сети через измерительные трансформаторы. Преобразованные сигналы тока и напряжения поступают на измерительный блок, который выполняет расчеты и сохраняет данные. Через цифровые интерфейсы информация может передаваться в системы АСКУЭ.

Основные типы высоковольтных счетчиков

Высоковольтные приборы учета электроэнергии можно разделить на несколько основных типов:

По способу установки:

• Опорные — монтируются на опорах ЛЭП
• Подвесные — крепятся непосредственно на проводах
• Шкафные — устанавливаются в специальных шкафах учета

По количеству измеряемых фаз:

• Однофазные — для учета энергии в однофазных сетях
• Трехфазные — для трехфазных сетей

По функциональным возможностям:

• Базовые — только учет активной энергии
• Многофункциональные — учет активной и реактивной энергии, параметров качества
• Интеллектуальные — расширенная функциональность, возможности анализа и управления

Выбор типа счетчика зависит от конкретных условий применения и требований к системе учета.

Где применяются высоковольтные счетчики электроэнергии

Основные сферы применения высоковольтных приборов учета:

• Электрические подстанции — для учета перетоков энергии
• Высоковольтные линии электропередачи — для контроля потерь
• Крупные промышленные предприятия — для коммерческого учета
• Объекты генерации электроэнергии — для учета выработки
• Распределительные электрические сети — для балансового учета

Высоковольтные счетчики являются ключевым элементом систем коммерческого учета электроэнергии (АСКУЭ) на оптовом и розничном рынках. Они позволяют вести точный учет, анализировать режимы электропотребления, оптимизировать затраты на электроэнергию.

Преимущества современных интеллектуальных счетчиков

Интеллектуальные высоковольтные счетчики последнего поколения обладают рядом важных преимуществ:

• Высокая точность измерений (класс точности до 0.1S)
• Измерение широкого набора параметров электроэнергии
• Многотарифный учет электроэнергии
• Хранение профилей нагрузки и журналов событий
• Наличие цифровых интерфейсов для интеграции в АСКУЭ
• Возможность дистанционного управления и конфигурирования
• Самодиагностика и контроль достоверности данных

Интеллектуальные счетчики позволяют создавать современные автоматизированные системы учета и контроля электроэнергии на объектах электроэнергетики.

Особенности монтажа высоковольтных счетчиков

Монтаж высоковольтных приборов учета имеет ряд особенностей:

• Необходимость обеспечения высокой электробезопасности
• Подключение через измерительные трансформаторы
• Защита от климатических воздействий
• Экранирование от электромагнитных помех
• Организация каналов связи для передачи данных

Монтаж должен выполняться квалифицированным персоналом с соблюдением всех требований безопасности. Важно правильно выбрать место установки и способ крепления счетчика.

Проверка и поверка высоковольтных счетчиков

Для обеспечения точности измерений высоковольтные счетчики подлежат периодической поверке:

• Первичная поверка выполняется при выпуске из производства
• Периодическая поверка — раз в 4-16 лет в зависимости от типа
• Внеочередная поверка — при нарушении пломб, ремонте и т.п.

Поверка включает проверку точности измерений, функционирования интерфейсов, соответствия метрологическим характеристикам. По результатам выдается свидетельство о поверке.

Ведущие производители высоковольтных счетчиков

На рынке высоковольтных приборов учета представлена продукция ряда ведущих производителей:

• Эльстер Метроника (РФ) — счетчики серии АЛЬФА
• Энергомера (РФ) — счетчики СЭТ-4ТМ, ПСЧ-4ТМ
• Инкотекс (РФ) — счетчики Меркурий
• Landis+Gyr (Швейцария) — счетчики серии E650
• Elster (Германия) — счетчики A1800 ALPHA

При выборе счетчика важно учитывать его технические характеристики, функциональные возможности, наличие сертификатов и опыт эксплуатации.

Перспективы развития высоковольтных счетчиков

Основные тенденции в развитии высоковольтных приборов учета:

• Повышение точности измерений
• Расширение функциональных возможностей
• Интеграция с системами Smart Grid
• Применение беспроводных технологий передачи данных
• Использование новых алгоритмов обработки информации

Развитие технологий позволит создавать еще более совершенные интеллектуальные системы учета и управления энергопотреблением на базе высоковольтных счетчиков.
