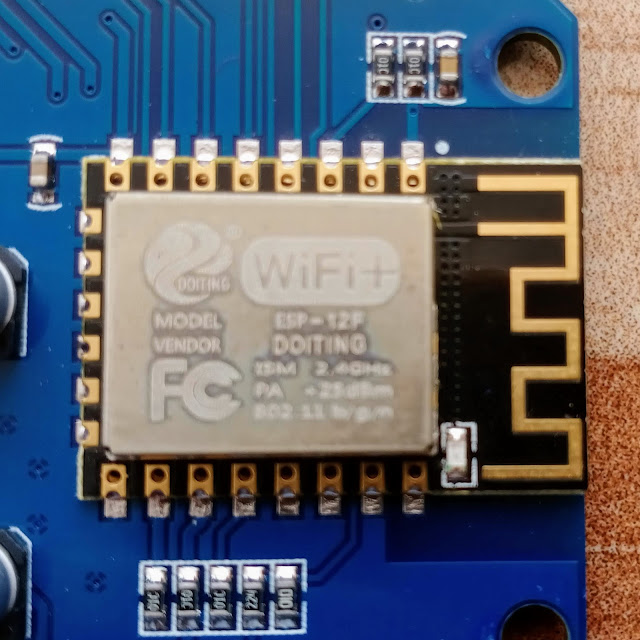

Обзор платы WeMos D1 R2 на базе ESP8266

WeMos D1 R2 — это плата разработки на базе популярного WiFi-модуля ESP8266. Она отлично подходит для создания проектов Интернета вещей и умного дома благодаря встроенному WiFi и совместимости с Arduino IDE. Давайте рассмотрим основные характеристики и особенности этой платы:

  • Процессор: ESP8266 с тактовой частотой 80 МГц
  • Память: 4 МБ флэш-памяти
  • 11 цифровых входов/выходов
  • 1 аналоговый вход (максимальное напряжение 3.2В)
  • Встроенный WiFi-модуль стандарта 802.11 b/g/n
  • Питание через micro-USB или от внешнего источника 9-24В
  • Совместимость с Arduino IDE и платами расширения Arduino

Главное преимущество WeMos D1 R2 — это сочетание мощного процессора ESP8266 с простотой программирования в привычной среде Arduino. Это позволяет быстро создавать сложные проекты с поддержкой WiFi.


Подготовка Arduino IDE для работы с WeMos D1 R2

Чтобы начать программировать WeMos D1 R2 в Arduino IDE, необходимо выполнить несколько подготовительных шагов:

  1. Установите последнюю версию Arduino IDE с официального сайта
  2. Откройте «Файл» > «Настройки» и добавьте URL для менеджера плат ESP8266: http://arduino.esp8266.com/stable/package_esp8266com_index.json
  3. Перейдите в «Инструменты» > «Плата» > «Менеджер плат» и установите пакет esp8266
  4. Выберите плату «LOLIN(WEMOS) D1 R2 & mini» в меню «Инструменты» > «Плата»
  5. Установите скорость загрузки 115200 бод

После этих настроек Arduino IDE будет готова для работы с WeMos D1 R2. Осталось только подключить плату к компьютеру и выбрать правильный COM-порт.

Установка драйверов для WeMos D1 R2

Для корректной работы WeMos D1 R2 с компьютером необходимо установить драйверы USB-чипа CH340G. Это можно сделать следующим образом:

  1. Скачайте драйверы CH340G с официального сайта производителя
  2. Распакуйте архив и запустите установщик
  3. Следуйте инструкциям мастера установки
  4. После завершения установки перезагрузите компьютер

Как проверить, что драйверы установлены правильно? Подключите WeMos D1 R2 к USB-порту компьютера и откройте Диспетчер устройств Windows. В разделе «Порты (COM и LPT)» должно появиться новое устройство «USB-SERIAL CH340 (COM X)».


Загрузка первой программы на WeMos D1 R2

Теперь, когда все настройки выполнены, можно загрузить первую программу на WeMos D1 R2. Давайте начнем с классического примера мигания светодиодом:

  1. Откройте Arduino IDE и создайте новый скетч
  2. Вставьте следующий код:
«`cpp void setup() { pinMode(LED_BUILTIN, OUTPUT); } void loop() { digitalWrite(LED_BUILTIN, HIGH); delay(1000); digitalWrite(LED_BUILTIN, LOW); delay(1000); } «`
  1. Выберите плату «LOLIN(WEMOS) D1 R2 & mini» и правильный COM-порт
  2. Нажмите кнопку «Загрузка» (стрелка вправо) в Arduino IDE
  3. После успешной загрузки встроенный светодиод на плате начнет мигать

Если все прошло успешно, вы увидите мигающий светодиод на плате WeMos D1 R2. Это означает, что настройка прошла корректно и вы готовы к созданию более сложных проектов!

Особенности программирования WeMos D1 R2

При работе с WeMos D1 R2 важно учитывать некоторые особенности этой платы:

  • Напряжение логических уровней — 3.3В (в отличие от 5В у большинства Arduino)
  • Встроенный WiFi-модуль позволяет создавать сетевые приложения
  • Доступен всего один аналоговый вход с максимальным напряжением 3.2В
  • Некоторые пины имеют специальные функции (например, D4 — встроенный светодиод)

Как использовать WiFi в проектах на WeMos D1 R2? Вот простой пример подключения к WiFi-сети:


«`cpp #include const char* ssid = «YOUR_WIFI_SSID»; const char* password = «YOUR_WIFI_PASSWORD»; void setup() { Serial.begin(115200); WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print(«.»); } Serial.println(«»); Serial.println(«WiFi connected»); Serial.println(«IP address: «); Serial.println(WiFi.localIP()); } void loop() { // Ваш код здесь } «`

Этот скетч подключится к указанной WiFi-сети и выведет полученный IP-адрес в серийный монитор. Не забудьте заменить «YOUR_WIFI_SSID» и «YOUR_WIFI_PASSWORD» на актуальные данные вашей сети.

Популярные проекты на базе WeMos D1 R2

WeMos D1 R2 отлично подходит для создания различных IoT-устройств. Вот несколько идей популярных проектов:

  1. Метеостанция с отправкой данных в облако
  2. Система умного освещения с управлением через WiFi
  3. Автоматическая система полива растений
  4. WiFi-реле для удаленного управления электроприборами
  5. Датчик движения с оповещением по электронной почте

Рассмотрим пример простого WiFi-термометра на базе WeMos D1 R2:


«`cpp #include #include #include const char* ssid = «YOUR_WIFI_SSID»; const char* password = «YOUR_WIFI_PASSWORD»; #define DHTPIN D4 #define DHTTYPE DHT22 DHT dht(DHTPIN, DHTTYPE); ESP8266WebServer server(80); void setup() { Serial.begin(115200); dht.begin(); WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print(«.»); } Serial.println(«»); Serial.println(«WiFi connected»); Serial.println(«IP address: «); Serial.println(WiFi.localIP()); server.on(«/», handleRoot); server.begin(); } void loop() { server.handleClient(); } void handleRoot() { float temperature = dht.readTemperature(); float humidity = dht.readHumidity(); String html = «
«; html += »

WiFi Thermometer

«; html += «

Temperature: » + String(temperature) + » °C

«; html += «

Humidity: » + String(humidity) + » %

«; html += ««; server.send(200, «text/html», html); } «`

Этот скетч создает веб-сервер, который отображает текущую температуру и влажность, измеренные датчиком DHT22. Не забудьте установить библиотеку DHT и подключить датчик к пину D4.


Расширение возможностей WeMos D1 R2 с помощью шилдов

Одно из преимуществ WeMos D1 R2 — совместимость с шилдами Arduino. Это позволяет легко расширять функциональность платы. Вот некоторые популярные шилды:

  • OLED-дисплей для вывода информации
  • Релейный модуль для управления мощной нагрузкой
  • Модуль SD-карты для хранения данных
  • Модуль часов реального времени (RTC)
  • Модуль датчика движения PIR

Как использовать шилд с OLED-дисплеем? Вот пример кода:

«`cpp #include #include #include #define SCREEN_WIDTH 128 #define SCREEN_HEIGHT 64 Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); void setup() { if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F(«SSD1306 allocation failed»)); for(;;); } display.clearDisplay(); display.setTextSize(1); display.setTextColor(WHITE); display.setCursor(0, 10); display.println(«Hello, World!»); display.display(); } void loop() { // Ваш код здесь } «`

Этот код инициализирует OLED-дисплей и выводит на него текст «Hello, World!». Не забудьте установить библиотеки Adafruit_GFX и Adafruit_SSD1306 перед использованием этого кода.


Отладка и решение проблем с WeMos D1 R2

При работе с WeMos D1 R2 могут возникнуть некоторые проблемы. Вот несколько советов по их решению:

  1. Если плата не определяется в Arduino IDE, проверьте правильность установки драйверов CH340G
  2. При проблемах с загрузкой скетча попробуйте нажать кнопку сброса на плате перед загрузкой
  3. Если WiFi не подключается, проверьте правильность введенных SSID и пароля
  4. При странном поведении платы попробуйте очистить флэш-память с помощью утилиты NodeMCU Flasher
  5. Если плата «зависает», проверьте качество USB-кабеля и источника питания

Как использовать серийный монитор для отладки? Вот пример:

«`cpp void setup() { Serial.begin(115200); Serial.println(«Начало работы…»); } void loop() { Serial.println(«Текущее время: » + String(millis())); delay(1000); } «`

Этот код будет выводить в серийный монитор время работы платы каждую секунду. Не забудьте открыть серийный монитор в Arduino IDE и установить скорость 115200 бод.


WeMos D1 R2 на ESP8266

Каталог

ДОСТАВКА

ЗАКАЗАТЬ

КОНТАКТЫ

ГЛАВНАЯ

По телефону

По почте

Телефон

Фамилия*

Email*

Придумайте пароль

На указанный Вами телефонный номер поступит звонок, введите последние 4 цифры номера телефона.

Изменить номер

Код из СМС

По телефону

По почте

Пароль

Предыдущий Следующий

Цена:

420 р.

менее 20 шт.

Уже в корзине

Код товара: 15443

Оригинальное название:
WeMos D1 R2 ESP8266

Описание товара

WeMos D1 R2 на ESP8266 — микроконтроллерная плата разработчика, совместимая с Arduino UNO по расположению выводов. Позволяет использовать многие «шилды», предназначенные для Arduino UNO.

Технические характеристики

  • Контроллер: ESP8266, однокристальная система на основе Tensilica L106 с ультра-низким энергопотреблением
  • Тактовая частота: 80 МГц (до 160 МГц)
  • Рабочее напряжение: 3.3 В
  • Напряжение питания: 5 В
  • Потребляемый ток: до 300 мА
  • Флеш-память: 32 МБит / 4 МБайт
  • Диапазон частот: 2. 4ГГц-2.5ГГЦ (2412М-2484М)
  • Режимы WiFi: Клиент, Программная точка доступа, Клиент+Программная точка доступа (station, softAP, station+softAP)
  • Защита: WPA-PSK, WPA2-PSK
  • Шифрование: WEP, TKIP, AES
  • Протоколы WiFi: 802.11 b/g/n
  • Выводы общего назначения (вход/выход, GPIO): 11
  • Аналоговый вход: 1, разрядность 10-бит
  • Максимальный ток на контакт общего назначения: 12 мА, рекомендуемый 6 мА
  • Технология STBC, 1×1 MIMO, 2×1 MIMO
  • Выходная мощность в режиме 802.11b: +20dBm
  • Интерфейсы: GPIO, UART, I2C, HSPI, PWM
  • Скорость передачи данных: 300-4608000 бод, по умолчанию 115200 бод
  • Встроенный переключатель приёма/передачи, согласующий высокочастотный трансформатор, усилитель мощности
  • Встроенные блоки: согласования сети, фазовой автоподстройки частоты, управления питанием, блоки регулирования
  • Антенна WiFi: PCB, разведена на плате в виде дорожки
  • Поддержка Arduino, NodeMCU, MicroPhyton
  • Поддержка файловой системы SPIFFS
  • Поддержка функций Smart Link для устройств на Andriod и iOS
  • Поддержка АТ-команд, Облачного Сервера и Наборов Разработки (SDK), обновление прошивки

Расположение выводов:
