Какие особенности имеет ЖК-дисплей Winstar WH1602B. Как подключить и настроить символьный дисплей 16×2. Где применяется WH1602B в электронных устройствах. Какие преимущества у этой модели дисплея.
Основные характеристики ЖК-дисплея Winstar WH1602B
ЖК-дисплей Winstar WH1602B представляет собой популярный символьный дисплей с разрешением 16×2 знакоместа. Рассмотрим его ключевые особенности:
- Размер дисплея: 2,3 дюйма
- Разрешение: 16 символов в 2 строки
- Тип ЖК-матрицы: STN желто-зеленая, позитивное отображение
- Подсветка: желто-зеленая
- Напряжение питания: 5В
- Интерфейс: параллельный 6800
- Контроллер: ST7066 или совместимый
- Угол обзора: 6 часов
- Рабочая температура: от -20°C до +70°C
Дисплей имеет компактные размеры 80×36 мм и активную область отображения 66×16 мм. Размер символа составляет 2,95×5,55 мм, что обеспечивает хорошую читаемость.
Варианты исполнения и интерфейсы подключения
WH1602B выпускается в нескольких модификациях с разными интерфейсами:
- WH1602B — стандартный параллельный интерфейс 6800
- WH1602B1 — последовательный интерфейс SPI
- WH1602B3 — интерфейс I2C
Это позволяет выбрать оптимальный вариант для конкретного применения. Стандартная модель с параллельным интерфейсом обеспечивает максимальную скорость обновления, а версии с SPI и I2C упрощают подключение при использовании минимального количества выводов микроконтроллера.
Подключение и управление дисплеем WH1602B

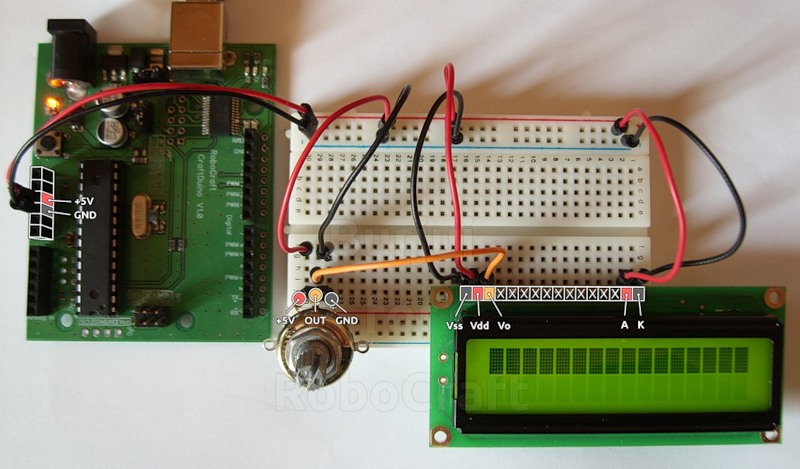

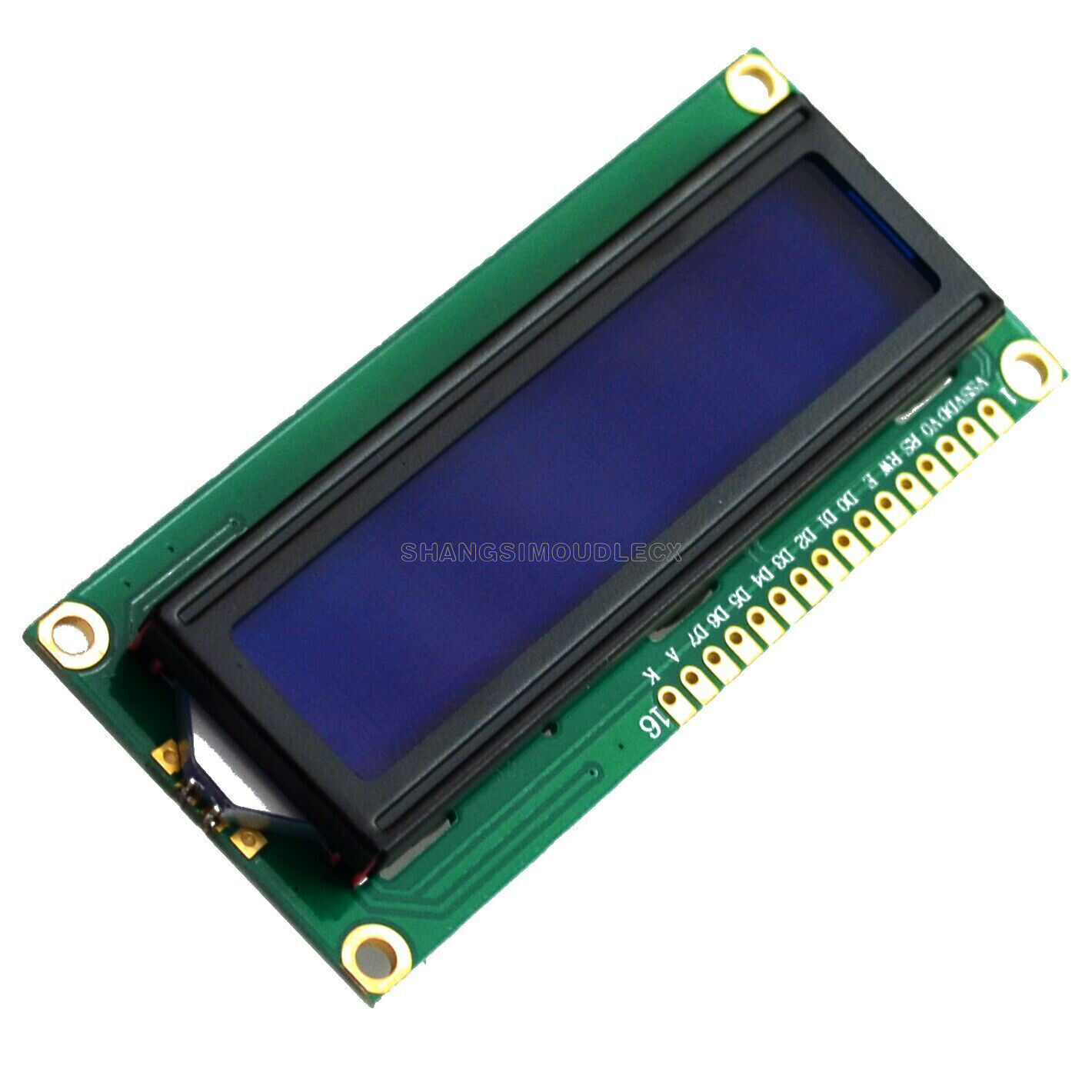

Рассмотрим назначение выводов стандартной модели WH1602B с параллельным интерфейсом:
- VSS — общий (земля)
- VDD — напряжение питания логики 5В
- VO — регулировка контрастности
- RS — выбор данные/команда
- R/W — выбор чтение/запись
- E — строб разрешения
- DB0-DB7 — шина данных
- A — анод подсветки
- K — катод подсветки
Для управления дисплеем необходимо подать соответствующие сигналы на линии RS, R/W и E, а затем передать данные или команды по шине DB0-DB7. Контрастность регулируется подачей напряжения на вывод VO.
Применение ЖК-дисплея WH1602B в электронных устройствах
Благодаря компактным размерам, низкому энергопотреблению и хорошей читаемости, ЖК-дисплей WH1602B находит широкое применение в различных электронных устройствах:
- Измерительные приборы и тестеры
- Промышленные контроллеры и панели управления
- Бытовая техника (стиральные машины, микроволновые печи и др.)
- Торговое оборудование (кассовые аппараты, весы)
- Медицинская техника
- Системы «умный дом»
- Образовательные наборы и DIY-проекты
Дисплей позволяет отображать буквенно-цифровую информацию, меню настроек, результаты измерений и другие данные в удобном для пользователя формате.
Преимущества использования WH1602B
Выделим основные достоинства ЖК-дисплея Winstar WH1602B:
- Низкое энергопотребление
- Хорошая читаемость при различном освещении
- Широкий диапазон рабочих температур
- Простота подключения и управления
- Наличие встроенного контроллера
- Возможность создания пользовательских символов
- Доступная цена
Эти факторы делают WH1602B отличным выбором для многих применений, где требуется компактный и информативный дисплей.
Программирование и управление дисплеем WH1602B
Для работы с дисплеем WH1602B используется набор стандартных команд, совместимых с контроллером HD44780. Рассмотрим основные команды управления:
- Очистка дисплея
- Возврат курсора в начальное положение
- Установка режима ввода
- Включение/выключение дисплея
- Перемещение курсора
- Установка адреса DDRAM
- Запись данных в DDRAM
Для упрощения работы с дисплеем существуют готовые библиотеки для различных микроконтроллеров и платформ. Они предоставляют удобные функции вывода текста, управления курсором и создания пользовательских символов.
Особенности отображения информации на WH1602B
ЖК-дисплей WH1602B имеет несколько особенностей отображения информации:
- Поддержка стандартного набора ASCII-символов
- Возможность отображения кириллицы (в некоторых версиях прошивки)
- 8 программируемых пользовательских символов
- Автоматический перенос строки при достижении конца экрана
- Режим прокрутки для отображения длинных сообщений
Эти функции позволяют гибко настраивать отображение информации под конкретные задачи устройства.
Альтернативы и аналоги WH1602B
На рынке существуют альтернативные модели символьных ЖК-дисплеев, сходные по характеристикам с WH1602B:
- HD44780 — стандартный контроллер, на котором основаны многие совместимые дисплеи
- PC1602 — аналог от других производителей
- TC1602A — совместимый дисплей с улучшенными характеристиками
- BC1602 — бюджетный вариант с базовой функциональностью
При выборе альтернативы важно учитывать совместимость по размерам, расположению выводов и набору команд управления.
