Коаксиальный кабель — применение, виды и характеристики

Международная классификация выделяет несколько типов коаксиальных кабелей.

Модель типа RG6 представляет собой провод с центральной жилой, чей диаметр составляет 1 мм. Это наиболее распространенный тип «коаксиала», используемый для телевизионных линий протяженностью до 200 метров. Волновое сопротивление таких моделей составляет 75 Ом.

RG59 — такой коаксиальный кабель представляет собой бюджетный аналог кабеля RG6. Центральная жила у них тоньше. Ее диаметр составляет полмиллиметра. Остальные параметры провода такие же, как у RG6.

RG58 — специализированный вариант, который применяется в системах управления и электронной промышленности. Такая модель характеризуется пониженным волновым сопротивлением — 50 Ом. Центральная жила такого кабеля имеет диаметр в 0,8 мм. Следует учитывать, что этот коаксиальный кабель предназначен только для внутренней прокладки.

Комбинированный — еще одна специализированная модель. Это провод RG59, который дополнен кабелем питания. Оба провода расположены под одной оболочкой. Комбинированные модели пригодятся, когда нужно одновременно передать видеосигнал и сигнал подачи электропитания или же управления. Чаще всего такой коаксиальный кабель покупают для систем безопасности, в частности — видеонаблюдения.

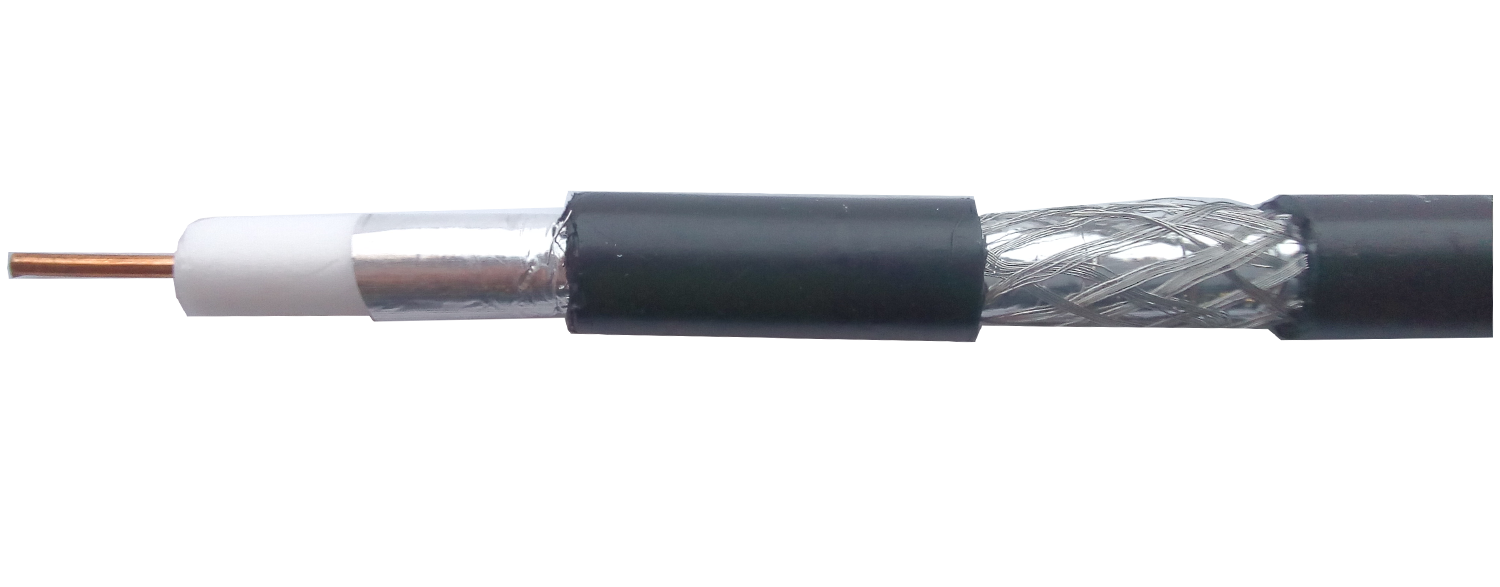

RG11 — провод пригодится для наружного монтажа, а также прокладки в местах с повышенной влажностью. Модель способна передавать сигнал на расстояние максимум в 600 метров. Показатель сопротивления составляет 75 Ом.

RG8 — такой же, как предыдущий вариант, но с сопротивлением в 50 Ом.

RG-58 — модель применяется в компьютерных сетях. Для такого кабеля характерно наличие медного сердечника, низкое сопротивление (показатель равен 50 Ом). Толщина провода составляет 6 миллиметров.

Что еще учесть при выборе:

  • Чем толще центральная жила, тем выше качество сигнала.
  • Чем толще собственно кабель (чем больше его внешний диаметр), тем он прочнее. Однако это влияет и на гибкость, а значит и на удобство прокладки.
  • Допустимый радиус изгиба — пригодится во время монтажа.

Это были основные особенности и характеристики коаксиальных кабелей. Чтобы выбрать подходящий вариант, учитывайте сферу применения, условия монтажа и эксплуатации кабеля.

Обзор всех типов коаксиального кабеля ТМ FinMark

Все типы коаксиальных кабелей FinMark отвечают европейским и международным стандартам качества и безопасности эксплуатации. Кабель выпускается в различных модификациях (RG-58, RG-59, RG-6, F59, F6, F7, F11, F15, QR540), различающихся по диаметру и назначению (абонентские, распределительные, магистральные, для прокладки под землей, в канализациях, стояках, воздушной прокладки — с вмонтированным тросом… и т.д.). Кабели также могут иметь разнообразные конструктивные особенности, такие как влагозащитная пропитка, многослойный экран, дополнительные токоведущие проводники, различные материалы оболочки и т.

д.

Центральный проводник кабеля серий 59, 6, 7, 11 чаще всего изготавливается из стали и плакирован медью для уменьшения потерь сигнала на высоких частотах, также поставляются модификации кабеля с центральным проводником, изготовленным полностью из меди, что обеспечивает лучшее петлевое сопротивление кабеля постоянному току. Центральный проводник субмагистральных кабелей 15 серии и магистральных кабелей QR540 изготавливается из алюминия, плакированного медью.

Диэлектрик выполнен из высококачественного физически вспененного полиэтилена, что существенно уменьшает потери сигнала. Данная технология обеспечивает формирование пористой структуры диэлектрика с несвязанными друг с другом пузырьками, что гарантирует стабильность затухания при любом значении влажности и препятствует проникновению влаги в кабель. Высокая влагостойкость диэлектрика гарантирует стабильность электрических параметров кабеля при длительной эксплуатации даже в неблагоприятных климатических условиях.

Все кабели имеют, как минимум, двухслойный экран. В качестве первого экрана применяется алюминиевая фольга, которая для стойкости к механическим воздействиям имеет эластичную полимерную основу. С этой же целью фольга, как правило, приклеена к диэлектрику. В качестве второго слоя используются оплетка из алюминиевой проволоки. Такая комбинация, обеспечивает необходимое экранирование, при сохранении хорошей гибкости кабеля. Если требуется повышенный коэффициент экранирования, применяется дополнительный слой фольги (кабель с трехслойным экраном Tri-Shield) или дополнительный слой фольги и вторая оплетка (кабель с четырехслойным экраном Super-Shield).

Разновидность кабеля с влагозащитной пропиткой рекомендуется применять в соответствующих местах, например кабельной канализации с риском подтопления, или при прокладке в грунт.

Наружная оболочка кабеля изготавливается из поливинилхлоридного пластиката (PVC) или полиэтилена (РЕ). Как правило, кабель с PVC оболочкой прокладывают в стояках, чердаках, помещениях. Полиэтиленовая оболочка обладает лучшими влагозащитными свойствами (особенно в комплексе с пропиткой) и рекомендована для кабельной канализации. Также в модельном ряде FinMark доступны коаксиальный кабель с оболочкой LSZH, такие кабели применяют при наличии одновременно требований об отсутствии галогенов в материале оболочки и нераспространении горения

Для воздушной прокладки выпускается кабель для подвеса, со специально вмонтированной стальной несущей проволокой. Проволока имеет гальваническое цинковое покрытие для защиты от коррозии.

Там, где требуется подключение HD систем видеонаблюдения или необходима подача питающего напряжения по отдельным проводам на удаленные ТВ модуляторы, усилители широко применяется коаксиальный кабель с дополнительными токоведущими проводниками.

Комбинированные кабели, представляющие собой объединение различных конструктивов в единое целое могут облегчить и ускорить монтаж и прокладку. Например, самонесущие кабели с дополнительными проводниками 59 и 6 серий удобно применять в системах видеонаблюдения при необходимости воздушной прокладки кабеля. А дуплексные кабели 6 серии, которые являются объединением двух кабелей в одно целое удобно применять при необходимости параллельной прокладки двух кабелей.

Хорошие механические характеристики кабеля гарантируют сохранения целостности конструкции при его транспортировке, инсталляции и в процессе эксплуатации. Для обеспечения требуемых качеств также выпускаются специальные модификации кабеля (SM). Например, кабель RG-6 с индексом SM обладает повышенной гибкостью оболочки на холоде, что облегчает его инсталляцию при отрицательных температурах.

Кабель с индексом WB в процессе производства тестируется в расширенном диапазоне частот от 5 до 2300 МГц, что гарантирует безоговорочное соответствие характеристик кабеля в данном диапазоне.

Кабели FinMark давно и успешно эксплуатируются многими кабельными операторами в различных климатических условиях. Производитель гарантирует стабильность основных параметров кабеля в течение 10 лет, при этом срок эксплуатации кабеля составляет не менее 25 лет, что обеспечивает высокую надежность (работоспособность) и экономическую эффективность сетей кабельного телевидения, построенных на наших кабелях.

Коаксиальные кабели FinMark выпускаются в широком ассортименте, в связи с этим производителем введена специальная система обозначения, позволяющая однозначно идентифицировать кабель.

Маркировка:

Таблица характеристик абонентских и распределительных коаксиальных кабелей FinMark
самых популярных серий
:

Серия кабеля

F59

F6

F7

F11

F15

Волновое сопротивление, Ом

75

75

75

75

75

Диаметр центрального проводника, мм

0,81

1,02

1. 29

1,63

2,77

Диаметр диэлектрика, мм

3,66

4,57

5.7

7,11

11,5

Диаметр кабеля внешний*, мм

6,0

6,8

8.0

10,03

15,0

Диаметр проволоки (для самонесущих кабелей), мм

1,30

1,30

1.30

1.83

2,77

Рекомендуемый тип разъема Trilink

F59C; F59T

F6C; F6CX; F6CXM; F6CL; F6T

F7C; F7T

F11C; F11T; F11CX;

5/8FT-11A; 5/8FTU-RG11C

5/8FT-15A;

5/8M-15A

Затухание, дБ на 100 м кабеля (при 20 °С)

5 МГц

2,82/4,71**

1,87/3,6**

1,54/2,8**

1,19/2,05**

0,69

55 МГц

6,73

4,96

4,10

3,29

1,97

210 МГц

12,47

9,66

7,74

6,10

3,81

300 МГц

14,6

11,22

9,25

7,24

4,56

400 МГц

16,73

13,11

10,73

8,39

5,28

500 МГц

18,7

14,70

12,04

9,44

5,91

600 МГц

20,31

16,26

13,28

10,47

6,50

750 МГц

22,87

18,07

14,99

11,85

7,32

870 МГц

24,85

19,86

16,19

12,92

7,91

1000 МГц

26,64

21,57

17,45

13,79

8,50

Сертифицирован в УкрСЕПРО

Сертифицирован в УкрСЕПРО

Сертифицирован в УкрСЕПРО

Сертифицирован в УкрСЕПРО

Сертифицирован в УкрСЕПРО

Основные параметры коаксиального кабеля

Расскажем только о самых главных понятиях в коаксиальных кабелях.

Импеданс — это главный показатель, который определяет возможность передачи энергии сигнала по кабелю между источником и приемником. У всех элементов на пути сигнала, это разъемы и кабель должен быть один импеданс. Если это правило не соблюдать, это может привести к внутренним отражениям в кабеле, вследствие чего на изображении появляются двойные контуры. Одна из главных причин появления отражений, это некачественные разъемы или их неправильная установка, или же применение разъемов и кабелей разного импеданса.
Стандартный импеданс видеокабелей составляет 75 Ом.
Затухание — это показатель потерь энергии сигнала внутри кабеля. У каждого кабеля свои частотные свойства, поэтому ослабление на разных частотах будет разное. Чем частота выше, тем ослабление больше.
Сопротивление — это показатель качества проводника, который буквально показывает, какая часть энергии сигнала превратится в тепло. Результат таких потерь — это показания снижение уровня сигнала и динамической яркости изображения.
Сопротивление измеряется в омах (Om), Для кабелей сопротивление указывается как Ом на 100 метров (Om/100m) или Ом на 1000 футов (Om/1,000 feet.
Такой показатель, как сопротивление зависит от материала проводника, его размеров и температуры.
Самые хорошие кабели имеют сигнальные проводники из химически чистой меди или покрываются тонким слоем серебра.
Следующий показатель, это емкость По конструкции любой коаксиальный кабель — вытянутый конденсатор. Емкость измеряется в фарадах (F), а емкость кабеля в пикофарадах на метр (pF/m) или в пикофарадах на фут (pF/ft).
Емкость кабеля влияет на высокочастотные составляющие видеосигнала, то есть на четкость и детализацию изображения. Емкость определяется качеством диэлектрика и конструкцией кабеля. Этот параметр особенно важен при передаче цифровых сигналов.
Применяемые для систем видеонаблюдения коаксильные кабели всех видов (кабели снижения, магистральный кабель, распределительный кабель, абонентский кабель) должны иметь волновое сопротивление 75 Ом.
Условные обозначения отечественных коаксиальных кабелей согласно ГОСТу 11326.0.78 имеет следующий вид:РК.W-d-mn-q.
Первые две буквы (РК) указывают тип кабеля-радиочастотный, коаксиальный.
Первое число W означает величину номинального волнового сопротивления (50, 75, 100, 150, 200 Ом).
Второе число d соответствует номинальному диаметру изоляции округленному до меньшего ближайшего целого числа для диаметров более 2 мм (за исключением диаметра 2,95 мм, который округляется до 3 мм и диаметра 3,7 мм, который не округляется).
В зависимости от диаметра по изоляции кабеля подразделяются на субминиатюрные (до 1 мм), миниатюрные (1,5-2,95 мм), среднегабаритные (3,7-11,5 мм) и крупногабаритные (более 11,5 мм). Номинальный диаметр по изоляции коаксиального кабеля должен быть равен одной из величин следующего ряда:
0,15; 0,3; 0,6; 0,87; 1; 1,5; 2,2; 2,95; 3,7; 4,6; 4,8; 5,6; 7,25; 9; 11,5; 13; 17,3; 24; 33; 44; 60; 75 мм.
Для соединений между аппаратурой применяются в основном кабели от 5,6 до 7,5мм, для магистральных соединений применяются кабели 9-13 мм. Обычно самый лучший 11,5 мм.
Число «m» обозначает группу изоляции и категорию теплостойкости кабеля:
1-кабели со сплошной изоляцией обычной теплостойкости;
2-кабели со сплошной изоляцией повышенной теплостойкости;
3-кабели с полувоздушной изоляцией обычной теплостойкости;
4-кабели с полувоздушной изоляцией повышенной теплостойкости;
5-кабели с воздушной изоляцией обычной теплостойкости;
6-кабели с воздушной изоляцией повышенной теплостойкости;
7-кабели высокой теплостойкости.
Число « n» указывает на порядковый номер разработки.
В отдельных случаях в условное обозначение вводится дополнительная буква ( q) :
С — кабель повышенной однородности и фазовой стабильности;
Г — герметичный;
Б — имеет бронепокров;
ОП — имеет поверх оболочки вылетку стальных оцинкованных проволок.
Например: РК-75-4-11-С-это означает радиочастотный, коаксиальный с номинальным волновым сопротивлением 75 Ом, номинальным диаметром изоляции 4,6 мм, со сплошной изоляцией обычной теплостойкости, порядковый номер разработки 1, кабель повышенной однородности.
Маркировка и обозначения импортных кабелей устанавливается международными, национальными стандартами, а также собственными стандартами предприятий-изготовителей (наиболее распространённые серии марок RG, DG и др.)
При монтаже коаксиальных кабелей необходимо соблюдать минимальные радиусы изгиба (оговариваются в стандарте или ТУ на кабели разных марок).
Так, для кабеля РК-75-4-11 минимальный радиус изгиба при t> +5°C — 40 мм, а при t< +5°C — 70 мм.
Сгибать кабель под меньшим радиусом не рекомендуется. Следует также учитывать, что под действием собственного веса кабель вытягивается.
Это необходимо учитывать при прокладке кабеля (по вертикали) и между строениями. Его следует закреплять к стене (мачте) или вспомогательному тросу через каждые 1-2 м.
При хранении кабелей с воздушной и полувоздушной изоляцией их концы должны быть защищены от проникновения влаги внутрь кабеля, а при эксплуатации необходимо применять герметичные соединители.
Срастить два отрезка коаксиального кабеля можно разными способами включая пайку. Наиболее простой способ соединения пайкой с помощью проволочного бандажа показан на рис. 3-1. При этом часть изоляции кабеля не восстанавливается, что приводит к нарушению волнового сопротивления в месте пайки, кроме того, возрастают потери сигнала. Поэтому такой способ сращивания кабелей пригоден только на радиочастотах метровых волн (до 200…300 МГц). Однако его иногда приходится использовать при соединении синфазных антенн, сборке фильтров сложения и других устройств.

.

18.Какие типы коаксиальных кабелей Вы знаете, их характеристики?

Толстый – 1 см., эффективная длина сегмента -500 м., скорость передачи-10 Мбит/с., обозначение по стандарту IEEE 802.3 – 10BASE5(RG-8, RG-11)

Тонкий – 0.5 см., эффективная длина сегмента -185 м., скорость передачи-10 Мбит/с., обозначение по стандарту IEEE 802.3 – 10BASE2(RG-58/U, RG-58A/U)

19.

В каких случаях целесообразно использовать тонкий коаксиальный кабель, а в каких – толстый?

Существует два типа коаксиальных кабелей:

Выбор того или иного типа кабеля зависит от потребностей конкретной сети.

Тонкий коаксиальный кабель — гибкий кабель диаметром около 0,5 см (около 0,25 дюймов). Он прост в применении и годится практически для любого типа сети. Подключается непосредственно к платам сетевого адаптера компьютеров. Тонкий (thin) коаксиальный кабель способен передавать сигнал на расстояние до 185 м (около 607 футов) без его заметного искажения, вызванного затуханием. Производители оборудования выработали специальную маркировку для различных типов кабелей. Тонкий коаксиальный кабель относится к группе, которая называется семейством RG-58, его волновое сопротивление равно 50 Ом. Волновое сопротивление (impedance) — это сопротивление переменному току, выраженное в омах. Основная отличительная особенность этого семейства — медная жила. Она может быть сплошной или состоять из нескольких переплетенных проводов.

Кабель

Описание

RG-58 /U

Сплошная медная жила

RG-58 A/U

Переплетенные провода

RG-58 C/U

Военный стандарт для RG-58 A/U

RG-59

Используется для широкополосной передачи (например, в кабельном телевидении)

RG-6

Имеет больший диаметр по сравнению с RG-59, предназначен для более высоких частот, но может применяться и для широкополосной передачи

RG-62

Используется в сетях ArcNet®

        1. Толстый коаксиальный кабель

Толстый (thick) коаксиальный кабель — относительно жесткий кабель с диаметром около 1 см (около 0,5 дюймов). Иногда его называют «стандартный Ethernet», поскольку он был первым типом кабеля, применяемым в Ethernet — популярной сетевой архитектуре. Медная жила этого кабеля толще, чем у тонкого коаксиального кабеля. Чем толще жила у кабеля, тем большее расстояние способен преодолеть сигнал. Следовательно, толстый коаксиальный кабель передает сигналы дальше, чем тонкий, — до 500 м (около 1 640 футов). Поэтому толстый коаксиальный кабель иногда используют в качестве основного кабеля [магистрали (backbone)], который соединяет несколько небольших сетей, построенных на тонком коаксиальном кабеле.

Сравнение двух типов коаксиальных кабелей

Как правило, чем толще кабель, тем сложнее с ним работать. Тонкий коаксиальный кабель гибок, прост в установке и относительно недорог. Толстый кабель трудно гнуть, и, следовательно, его сложнее устанавливать. Это очень существенный недостаток, особенно если необходимо проложить кабель по трубам или желобам. Толстый коаксиальный кабель дороже тонкого, но при этом он передает сигналы на большие расстояния.

20.Какая структура коаксиального кабеля?

21.На какое максимальное расстояние можно осуществить связь компьютеров с помощью тонкого и толстого коаксиального кабеля?

Тонкий кабель -185м Толстый – до 500м

22.Что собой представляет кабель типа «витая пара»?

23.Перечислите категории кабелей типа «витая пара» и дайте их

характеристик

24.В каких случаях целесообразно применять не экранированную витую пару?

25.Что собой представляет коммуникационный оптоволоконный

кабель?

26.Какие характеристики оптоволоконного кабеля являются

определяющими при его выборе?

27.В чем разница между одномодовым и многомодовым кабелями?

28.Какие характеристики оптоволоконного кабеля определяют его

непригодность к использованию в компьютерных сетях?

Затухание является главной характеристикой, котороя определяет непригодность к использованию в компьютерных сетях оптоволоконного кабеля, так как, чем больше затухание, тем меньше вероятность того, что свет передаст информацию до приёмника.

29.Рассчитать требуемую пропускную способность линии связи,

если: скорость передачи равна 100 Мбит/с и используется код М-II.II.

1/100 нс = 1 МГц (или 10 МГц, хз)

30.Рассчитать требуемую пропускную способность линии связи,

если: скорость передачи равна 10 Мбит/с и используется код NRZ.

1/200 нс = 5 МГц

31.Рассчитать требуемую пропускную способность линии связи,

если: скорость передачи равна 54 Мбит/с и используется код RZ.

5,4 МГц, или 54 МГц , тоже хз

32.Сколько можно получить разных двоичных кодовых комбинаций

и сколько можно отобразить различных символов с помощью 1 байта?

1 байт=8 бит, бит может принимать значение 0 и 1.

=256 комбинаций

33.В системе ASCII закреплены две таблицы кодирования – базовая

и расширенная, раскройте их содержание.

Для английского языка, захватившего де-факто нишу международного средства общения, противоречия уже сняты. Институт стандартизации США (ANSI — American National Standard Institute) ввел в действие систему кодирования ASCII (American Standard Code for Information Interchange — стандартный код информационного обмена США). В системе ASCII закреплены две таблицы кодирования — базовая к расширенная. Базовая таблица закрепляет значения кодов от 0 до 127, а расширенная относится к символам с номерами от 128 до 255.

Первые 32 кода базовой таблицы, начиная с нулевого, отданы производителям аппаратных средств (в первую очередь производителям компьютеров и печатаю­щих устройств). В этой области размещаются так называемые управляющие коды, которым не соответствуют никакие символы языков, и, соответственно, эти коды не выводятся ни на экран, ни на устройства печати, но ими можно управлять тем, как производится вывод прочих данных.

Начиная с кода 32 по код 127, размещены коды символов английского алфавита, знаков препинания, цифр, арифметических действий и некоторых вспомогательных символов.

Аналогичные системы кодирования текстовых данных были разработаны и в других странах.

Однако поддержка производителей оборудования и программ вывела американский код ASCII на уровень междуна­родного стандарта, и национальным системам кодирования пришлось «отступить» во вторую, расширенную часть системы кодирования, определяющую значения кодов со 128 по 255. Отсутствие единого стандарта в этой области привело к множествен­ности одновременно действующих кодировок. Эта кодировка используется на большинстве локальных компьютеров, работающих на платформе Window

Коаксиальные линии.

Коаксиальные линии.

Коаксиальные линии.

Оглавление

Коаксиальный кабель имеет несимметричную конструкцию и состоит из внутренней медной жилы и оплетки, отделенной от жилы слоем изоляции.
Существует большое количество типов коаксиальных кабелей, отличающихся конструкцией и характеристиками и используемых в сетях различного типа — магистральных, локальных, в радио и телевизионных системах.

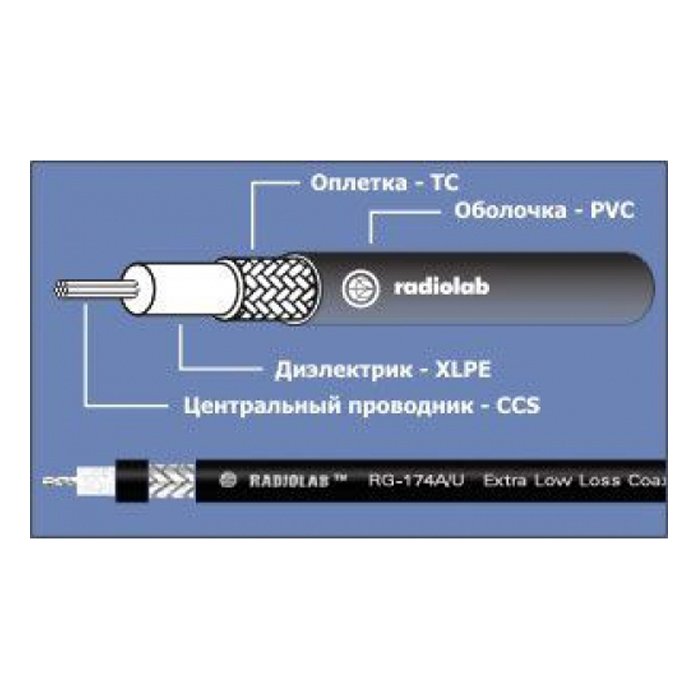

Устройство:

1 — медная жила
2 — изоляция
3 — медная оплетка
4 — мягкая пластмасса

Рис.1

Особенности:
  1. Широкая полоса пропускания, и, следовательно, высокая пропускная способность, эффективная работа на расстояниях 100 — 1000 м., хорошая защищенность от электромагнитных помех и низкий уровень радиоизлучения.
  2. Коаксиальный кабель дешевле, чем оптоволоконный, но он сложнее в эксплуатации, поскольку:
    • Входное и выходное сопротивления соединяемых устройств должны быть согласованы с волновым сопротивлением кабеля (равны).
    • Большое количество разъемов при последовательном соединении компьютеров в локальных сетях с шинной структурой приводит к частому нарушению контактов и деградации сети.
    • Чувствительность к различным уровням напряжения заземления оплетки кабеля, что существенно при подключении аппаратуры, питающейся от разных электрических подстанций. Для исключения электрического пробоя аппаратуры сети необходимо соблюдать особые правила.

Характеристики коаксиальных кабелей:

  1. Волновое сопротивление кабеля. Измеряется в Омах. Также как и в кабелях с медными проводниками, имеет активные и реактивные составляющие и поэтому коаксиальный кабель является резонансным устройством. Наименьшие потери энергии при передаче сигнала имеют место на частоте резонанса, когда реактивные составляющие волнового сопротивления компенсируются.
  2. Затухание. Зависит от частоты и конструкции кабеля, покрытия медной оплетки и центральной жилы серебром. Измеряется в погонных единицах дБ/м.
На коаксиальные кабели имеются отечественные и зарубежные стандарты. Параметры кабелей, определяемые в тех и других стандартах, в основном совпадают. Российские стандарты представлены в ТАБЛИЦЕ. В качестве примера ниже приведены стандарты США.
  • RG-8 и RG-11 — «толстый» коаксиальный кабель, разработанный для сетей Ethernet 10Base-5. Имеет волновое сопротивление 50 Ом. Этот кабель обеспечивает хорошие механические и электрические характеристики (затухание на частоте 10 МГц — не хуже 18дБ/км), но его трудно монтировать — плохо гнется.
  • RG-58/U,RG-58A/U и RG-58C/U — разновидности «тонкого» коаксиального кабеля для локальной сети Ethernet спецификации 10Base-2. Все эти разновидности кабеля имеют волновое сопротивление 50 Ом, но по сравнению с «толстым» коаксиальным кабелем обладают худшими механическими и электрическими характеристиками. Внутренний проводник не так прочен, но обладает гораздо большей гибкостью, удобной в монтаже. Затухание в этом типе кабеля выше.
  • RG-59 — телевизионный кабель с волновым сопротивлением 75 Ом. Широко применяется в кабельном телевидении.
  • RG-62 — кабель с волновым сопротивлением 62 Ом, использовался в сетях ArcNet, оборудование которых сегодня практически не выпускается.
На рис.2 показана зависимость от частоты погонного затухания (кривые 1,2) и максимально допустимой пропускаемой мощности (кривые 3,4) для наиболее распространенных кабелей. Кривые 1 и 3 относятся к кабелям РК 75-4-11, РК 75-4-12, РК 75-4-15, РК 75-4-16, кривые 2 и 4 — к кабелям РК 75-9-12, РК 75-9-13.
Рис.2
Предыдущий Следующий

технические характеристики, преимущества 📶 Беспроводная сеть

Электрический кабель, основными частями которого являются центральный проводник и экран, разделенные воздушным промежутком или изоляционным материалом, называется коаксиальным. Он широко применяется для передачи электрических сигналов в линиях дальней связи, в устройствах телевизионной и радиоэлектронной техники. Купить коаксиальный RG кабель можно в «ТВБизнесе» с доставкой по России.

Особенности коаксиального кабеля

— В состав кабеля входит медная жила и металлическая оплетка или экран. Бывают виды с дополнительным экраном из фольги.

— Жила, как правило, сделана из меди и служит для передачи электрических сигналов. Может быть одинарной или состоять из нескольких переплетенных жил.

— Для защиты жили от «шумов» и других препятствий предусмотрена экранирующая обмотка, которая еще выполняет функцию заземления.

— Защитная оболочка кабеля изготавливается из резины, пластика или тефлона.

— По сравнению с «витой парой» коаксиальный кабель устойчив к негативному воздействию факторов внешней среды и имеет небольшую степень затухания сигнала. Именно поэтому, его активно используют для передачи сигнала на большие расстояния.

Виды коаксиальных кабелей

Коаксиальные кабели бывают двух типов:

— Тонкий кабель, диаметр которого не превышает 0,5 см. Простой и функциональный, подходит практически для всех существующих электросетей. Способен обеспечивать качественный сигнал на расстояние более 185 м. Подключается непосредственно к сетевому адаптеру компьютерной техники.

— Толстый кабель — диаметр 1 см. Большая толщина кабеля позволяет передавать сигнал на большие расстояния, а именно более 500 м. Для подключения кабеля нужно использовать специальное устройство — трансфер.

Коаксиальный кабель: плюсы и минусы

Коаксиальные кабели широко используются для прокладки различных электросетей из-за обилия существенных преимуществ, а именно:

— Кабель имеет низкую чувствительность к электромагнитным полям, что позволяет ему бесперебойно передавать сигнал.

— Отличная скорость передачи сигнала является основным достоинством коаксиальных кабелей.

— Обеспечение качественного и устойчивого сигнала на больших расстояниях.

— Прекрасная устойчивость к негативному воздействию факторов внешней среды.

— Возможность передачи, как видео, так и звука.

— Широкий ассортимент выбора моделей кабелей, что позволяет легко подобрать оптимальный вариант.

— Доступная цена, возможность заказа через интернет сеть с доставкой в ​​нужное место.

Коаксиальные кабели имеют несколько недостатков, а именно:

— Большой вес, что может затруднять процесс монтажа.

— Могут возникать трудности при прокладке кабелей. Эту задачу нужно доверять только квалифицированным профессионалам.

Коаксиальный ВЧ кабель RG-178

       ВЧ кабель RG-178 применяется в радиоэлектронной аппаратуре с рабочим диапазоном частот до 3000 МГц. Кабель изготовлен по спецификации стандарта MIL-C-17  Министерства Обороны США.

       В качестве диэлектрика применен фторопласт; ВЧ кабель RG-178 имеет центральный проводник с посеребрением; медную посеребренную оплетку и фторопластовый внешний изолятор.

       Особенностью фторопласта, как изолятора в кабеле, является:

  • термостойкость, что позволяет произвести качественную пайку микрокабеля RG-178   без применения спец. инструмента;
  • малый коэффициент усадки при нагреве;
  • устойчивость кабеля к агрессивным средам;
  • устойчивость к старению (на свету и в среде кислорода).



       Высокочастотный кабель RG-178 совместим с радиочастотным кабелем RG-174 и RG-316 по используемым ВЧ разъемам, но в отличае от RG-174, кабель RG-178 позволяет передавать/принимать более мощный сигнал.

       Радиочастотный кабель RG-178 обладает низким затуханием и стабильным сопротивлением и КСВ в широком диапазоне частот.

       ВЧ кабель RG-178 предназначен для решения широкого спектра задач, что достижимо благодаря высокой стабильности параметров, тепло- и огнестойкости, устойчивости кабеля RG-178 к агрессивным средам.

       Кабельные переходники на основе RG-178 рекомендуется использовать в составе СВЧ аппаратуры, а так же для передачи сигналов с акустических датчиков, в измерительной аппаратуре, в частности, в трансмиттерах и ресиверах, в компьютерной технике — во всех случаях, когда к качеству кабельно-разъемного соединения предъявляются повышенные требования.



Технические характеристики коаксиального кабеля RG-178:
Импеданс, Ом 50±3
Погонная ёмкость, пФ/м 104,9
Коэффициент укорочения 1,19
Материал центрального проводника Посеребрённая медь (SCC)
Материал диэлектрика Фторопласт (PTFE)
Материал оплетки Посеребрённая медь (SCC)
Материал внешней оболочки Экструдированный тефлон (FEP)
Диаметр центрального проводника, мм 7 х 0,101
Диаметр диэлектрика, мм 0,83
Диаметр внешней оболочки, мм 1,81
Плотность оплетки,% 95,0
Коэффициент экранирования, макс., дБ 52
Диапазон рабочих температур, °С -40. ..+ 165
Вес 1 м кабеля, гр. 15
Возможность реализации метражом Да
Минимальная заказываемая длина, м 1
Наценка за порезку Нет



Таблица затухания для коаксиального кабеля RG-178:
Частота, МГц Затухание, дБ при длине кабеля :
  100 м 50 м 10 м 5 м 1 м
100 16.0 8.0 1.6 0.8 0.16
200 21.6 10.8 2.16 1.1 0.22
400 33.0 16.5 3.3 1. 65 0.33
800 43.3 21.7 4.33 2.2 0,43
1000 52.0 26.0 5.2 2.6 0.52
2000 71.0 35.5 7.1 3.6 0.71
3000 80.5 40.3 8.1 4.05 0.81
5000 110.3 55.2 11.1 5.52 1,11



Затуханиев других типах кабеля.

Сравнить характеристики всех типов кабеля

Характеристики коаксиального кабеля

|

Х. Марк Бауэрс

В моей летней колонке мы начали обзор исследований, проведенных Оливером Хевисайдом (1850–1925), английским физиком, инженером и математиком, чьи исследования помогли определить нашу отрасль. Если вы не читали мою последнюю колонку, посвященную сопротивлению, реактивному сопротивлению и импедансу, возможно, вы захотите это сделать, прежде чем продолжить. https://broadbandlibrary.com/resistance-reactance-and-impedance/

Основы коаксиального кабеля

Большинство из нас знакомы с коаксиальным кабелем, который применялся в кабельном телевидении с момента создания первых систем в 1940-х и 1950-х годах.Теперь давайте продолжим мою последнюю колонку и рассмотрим коаксиальную линию передачи. Коаксиальный кабель имеет внутренний проводник, окруженный трубчатым изоляционным слоем, окруженный трубчатым проводящим экраном. Термин коаксиальный используется потому, что внутренний и внешний проводники имеют общую геометрическую ось.

В 1880 году Оливер Хевисайд изучил так называемый скин-эффект в телеграфных линиях передачи. Он пришел к выводу, что обертывание изолирующей оболочки вокруг линии передачи увеличивает как четкость сигнала, так и долговечность кабеля. В следующем году он запатентовал первый коаксиальный кабель (патент Великобритании № 1407). Четыре года спустя, в 1884 году, компания Siemens изготовила первый коммерческий коаксиальный кабель. См. Рисунок 1.

Коаксиальный кабель

используется для передачи высокочастотных электрических сигналов с относительно низкими потерями и используется в различных приложениях и отраслях. Он отличается от других экранированных кабелей тем, что размеры проводников и соединителей кабеля контролируются более точно, чтобы обеспечить {} эффективную передачу электрической энергии от источника к нагрузке при одновременном экранировании сигнала от внешних помех.

В последующем анализе большинство параметров коаксиального кабеля можно охарактеризовать с помощью хорошо установленных формул; однако, за исключением характеристического импеданса (Z0), мы не будем их рассматривать, поскольку математический анализ не входит в мои намерения.

Внешняя оболочка обычно поддерживается на уровне земли, а центральный провод — на некотором потенциале, отличном от земли. Как и следовало ожидать, коаксиальный кабель работает интуитивно на более низких частотах (например, 60 Гц), поскольку это просто два проводника, разделенных изоляционным материалом.Однако на более высоких частотах производительность и анализ становятся сложными.

Рисунок 1. Конструкция коаксиального кабеля

Рисунок 2. Эквивалентный коаксиальный кабель на высокой частоте

Рисунок 3. Упрощенный эквивалентный коаксиальный кабель

Эквивалентная схема коаксиального кабеля

На более высоких частотах коаксиальный кабель приобретает сложные характеристики, которые лучше всего можно представить как серию «распределенных» значений индуктивности, сопротивления, емкости и проводимости.См. Рисунок 2.

Коаксиальные кабели часто рассматриваются как элементы с «потерями» с сосредоточенными значениями емкости и индуктивности, хотя электрические характеристики отрезка коаксиального кабеля, передающего высокочастотные сигналы, более сложны.

Последовательное сопротивление

Сопротивление коаксиального кабеля постоянному току указывается на единицу длины, при этом сопротивление центрального проводника и оболочки обычно указывается отдельно. Например, производители опубликовали данные по сопротивлению.Кабель P3 диаметром 500 дюймов имеет сопротивление 1,35 Ом на 1 тыс. Футов для центрального проводника и 0,37 Ом на 1 тыс. Футов для оболочки. Сопротивление контура — это сумма этих значений.

Индуктивность серии

Длина коаксиального кабеля, хотя и прямая, содержит некоторую индуктивность из-за магнитного поля вокруг центрального проводника при передаче энергии. Это магнитное поле представлено в виде последовательного индуктора, указанного в (микро) генри на единицу длины.

Шунтирующая емкость

Шунтирующая емкость представляет собой способность коаксиального кабеля переносить заряд.Поскольку центральный проводник и оболочка являются отдельными проводниками с разными потенциалами напряжения, разделенными диэлектриком, длина коаксиального кабеля содержит емкость и указывается в (пико) фарадах на единицу длины.

Шунтирующая проводимость

Проводимость противоположна сопротивлению. Это мера того, насколько легко электрический ток проходит через материал. Электропроводность обозначается буквой G и оценивается в сименсах (S), или первоначально в mhos (ом, записанный в обратном порядке) для нас, старожилов.Математически проводимость обратно пропорциональна сопротивлению: G = 1 / R. Как правило, шунтирующая проводимость коаксиального кабеля мала, поскольку современные диэлектрические материалы обладают превосходными свойствами с низкой диэлектрической проницаемостью. Однако на более высоких частотах диэлектрик допускает некоторую проводимость (утечку) между центральным проводником и оболочкой.

Диэлектрические потери

Диэлектрические потери возникают из-за поглощения энергии, поскольку электрическое поле быстро меняет полярность и возникает, когда проводимость больше нуля.Он представляет собой одну из основных потерь в коаксиальном кабеле на высоких частотах. Потерянная энергия рассеивается в виде тепла и увеличивается непосредственно с приложенной частотой (и приложенным высокочастотным напряжением).

Затухание РЧ

На более высоких частотах скин-эффект увеличивает эффективное сопротивление переменному току, ограничивая проводимость тонким внешним слоем каждого проводника. В дополнение к увеличению резистивных потерь там, где существуют высокие частоты, также становится значительным эффект диэлектрических потерь.Я не включаю формулу для расчета затухания РЧ, потому что, по моему опыту, расчетные результаты часто значительно отличаются от данных, опубликованных производителем по разным причинам. Поэтому всегда используйте опубликованные производителем данные о затухании РЧ, если они доступны.

Волновое сопротивление

Как обсуждалось в моем последнем столбце, импеданс представляет собой полную оппозицию току и включает эффекты сопротивления наряду с индуктивным и емкостным реактивным сопротивлением. Поскольку часто присутствуют реактивные компоненты (если только цепь не является резистивной), импеданс обычно является комплексным значением, то есть он имеет как амплитудную, так и фазовую составляющие. Большинство производимых кабелей (включая некоаксиальные) имеют заданное характеристическое сопротивление Z 0 . Z 0 линии передачи бесконечной длины — это полное сопротивление в Ом на заданной частоте.

Характеристический импеданс имеет важное применение, которое можно более легко понять с точки зрения его влияния на передачу энергии от источника к нагрузке.Если вход коаксиального кабеля с сопротивлением 75 Ом Z 0 подключен к источнику сигнала с сопротивлением 75 Ом, а выход кабеля подключен к резистивной нагрузке 75 Ом, вся энергия передается от источника к нагрузке ( нулевая отраженная энергия). Мы рассмотрим эту идею подробнее в моей следующей колонке.

В коаксиальном кабеле Z 0 определяется сопротивлением, емкостью, индуктивностью и проводимостью кабелей, как показано в следующей формуле.

где:

Z 0 = характеристическое сопротивление (Ом)

R = последовательное сопротивление на единицу длины (Ом)

L = последовательная индуктивность на единицу длины (Генри)

G = проводимость на единицу длины (сименс)

C = емкость шунта на единицу длины (фарады)

Дж = угловой момент (фаза), вносимый индуктивной и емкостной составляющими

Теперь рассмотрим рисунок 3.Поскольку резистивные (R) и проводящие (G) компоненты в современном коаксиальном кабеле относительно низкие по сравнению с другими факторами, первая формула Z 0 может быть упрощена до

.

для линии без потерь. Обратите внимание, что отношение L / C должно оставаться примерно 5625, чтобы получить Z0 75 Ом для приложений кабельного телевидения. Это соотношение между последовательной индуктивностью и шунтирующей емкостью возникает из отношения расстояния между внутренним и внешним проводниками, а также типа и качества диэлектрического материала. Это дает третью формулу, которая будет знакома многим из вас.

где:

ε k = диэлектрическая проницаемость

D = внутренний диаметр внешнего проводника (оболочки) в дюймах или мм.

d = внешний диаметр внутреннего проводника (центрального проводника) в дюймах или мм.

Используя в качестве примера кабель P3 .500 дюймов, ε k , равное 1,3 (современный вспененный диэлектрик) плюс 0,452 дюйма для D и 0,109 дюйма для d, дает Z 0 , равное 74,76 Ом.

В моей колонке зима 2020 года мы будем использовать концепции из моих весенних и летних колонок, чтобы сделать некоторые дальнейшие наблюдения по коаксиальным линиям передачи, включая несколько измерений.


Х. Марк Бауэрс,
Cablesoft Engineering, Inc.

[email protected]

Марк — вице-президент по проектированию в Cablesoft Engineering, Inc. Он занимается телефонией с 1968 года и кабельной промышленностью с 1973 года.Его последняя должность в отрасли была вице-президентом по корпоративному проектированию в Warner Cable Communications в Дублине, штат Огайо. Образование Марка включает в себя Школу ядерной инженерии ВМС США и степени бакалавра и магистра в области управления технологиями. Марк является членом SCTE • ISBE, IEEE, а также старшим членом и лицензированным главным инженером по телекоммуникациям в iNARTE.


Что такое коаксиальный кабель? Определение с сайта WhatIs.com

Коаксиальный кабель — это тип медного кабеля, специально созданный с металлическим экраном и другими компонентами, предназначенными для блокировки помех сигнала.Он в основном используется компаниями кабельного телевидения для подключения своих спутниковых антенн к домам клиентов и предприятиям. Он также иногда используется телефонными компаниями для подключения центральных офисов к телефонным столбам рядом с клиентами. В некоторых домах и офисах также используется коаксиальный кабель, но его широкое использование в качестве среды подключения Ethernet на предприятиях и в центрах обработки данных было вытеснено развертыванием кабелей с витой парой.

Коаксиальный кабель

получил свое название, потому что он включает в себя один физический канал, по которому передается сигнал, окруженный — после слоя изоляции — другим концентрическим физическим каналом, оба проходят вдоль одной оси.Внешний канал служит землей. Многие из этих кабелей или пар коаксиальных трубок могут быть помещены в единую внешнюю оболочку и с помощью повторителей могут передавать информацию на большие расстояния.

Коаксиальный кабель был изобретен в 1880 году английским инженером и математиком Оливером Хевисайдом, который запатентовал изобретение и конструкцию в том же году. Компания AT&T создала свою первую межконтинентальную коаксиальную систему передачи данных в 1940 году. В зависимости от используемой технологии передачи данных и других факторов, медная витая пара и оптическое волокно являются альтернативой коаксиальному кабелю.

Как работают коаксиальные кабели

Коаксиальные кабели имеют концентрические слои электрических проводников и изоляционного материала. Такая конструкция гарантирует, что сигналы заключены в кабель, и предотвращает влияние электрических помех на сигнал.

Центральный проводящий слой представляет собой тонкий проводящий провод из сплошной или медной оплетки. Провод окружает диэлектрический слой, состоящий из изоляционного материала с четко определенными электрическими характеристиками.Затем защитный слой окружает диэлектрический слой металлической фольгой или плетеной медной сеткой. Вся сборка завернута в изолирующую оболочку. Внешний металлический экранный слой коаксиального кабеля обычно заземляется в разъемах на обоих концах для экранирования сигналов и в качестве места для рассеяния паразитных сигналов помех.

Ключом к проектированию коаксиального кабеля является строгий контроль размеров и материалов кабеля. Вместе они обеспечивают постоянное характеристическое сопротивление кабеля. Высокочастотные сигналы частично отражаются при несовпадении импеданса, вызывая ошибки.

Характеристический импеданс зависит от частоты сигнала. На частотах выше 1 ГГц производитель кабеля должен использовать диэлектрик, который не слишком сильно ослабляет сигнал и не изменяет характеристическое сопротивление таким образом, чтобы это создавало отражения сигнала.

Электрические характеристики коаксиального кабеля зависят от области применения и имеют решающее значение для хорошей производительности. Два стандартных характеристических импеданса: 50 Ом s , используемый в средах с умеренной мощностью, и 75 Ом, общий для подключения к антеннам и жилых помещений.

Типы коаксиальных кабелей

Существует множество типов коаксиальных кабелей, некоторые из них включают:

  • Жесткий коаксиальный кабель — в основе которого лежат круглые медные трубки и комбинация металлов в качестве экрана, таких как алюминий или медь. Эти кабели обычно используются для подключения передатчика к антенне.
  • Трехосный кабель — который имеет третий слой экрана, который заземлен для защиты сигналов, передаваемых по кабелю.
  • Жесткие коаксиальные кабели, состоящие из сдвоенных медных трубок, которые функционируют как несгибаемые.Эти линии предназначены для использования внутри помещений между мощными радиочастотными (РЧ) передатчиками.
  • Излучающий кабель — который имитирует многие компоненты жесткого кабеля, но с настроенными прорезями в экранировании, соответствующими длине волны РЧ, на которой будет работать кабель. Он обычно используется в лифтах, военной технике и подземных туннелях.

Типы разъемов

Существует множество различных типов разъемов коаксиального кабеля, разделенных на два типа — штекерные и розеточные.Типы разъемов включают:

  • BNC — аббревиатура от Bayonet Neil-Concelman, этот разъем используется с телевидением, видеосигналом и радио с частотой ниже 4 ГГц
  • TNC — это сокращение от Neil-Concelman с резьбой, этот разъем представляет собой резьбовую версию разъема BNC и используется в мобильных телефонах. Разъемы TNC работают до 12 ГГц.
  • SMA — сокращение от SubMiniature версии A, этот разъем используется с мобильными телефонами, антенными системами Wi-Fi, микроволновыми системами и радиоприемниками.Разъемы SMA работают на частоте до 18 ГГц.
  • SMB — Сверхминиатюрная версия B, этот разъем может использоваться с телекоммуникационным оборудованием.
  • Разъемы QMA-QMA
  • — это вариант разъемов SMA с быстрой фиксацией, используемых в промышленном и коммуникационном оборудовании.
  • RCA — сокращение от Radio Corporation of America, это разъемы, используемые для аудио и видео. Это сгруппированные желтые, белые и красные кабели, используемые в старых телевизорах. Разъемы RCA также называют гнездами A / V.
  • Разъемы
  • F — также называемые F-типами, используются в цифровых и кабельных телевизорах. Обычно используются кабели RG6 или RG 59.

Использование коаксиальных кабелей

В домашних условиях и небольших офисах короткие коаксиальные кабели используются для кабельного телевидения, домашнего видеооборудования, любительского радиооборудования и измерительных приборов. Исторически коаксиальные кабели также использовались в качестве ранней формы Ethernet, поддерживая скорость до 10 Мбит / с, но коаксиальные кабели были вытеснены использованием кабелей с витой парой.Однако они по-прежнему широко используются для кабельного широкополосного доступа в Интернет. Коаксиальные кабели также используются в автомобилях, самолетах, военном и медицинском оборудовании, а также для подключения спутниковых антенн, радио и телевизионных антенн к соответствующим приемникам.

Стандарты

Большинство коаксиальных спецификаций имеют импеданс 50, 52, 75 или 93 Ом. Из-за широкого использования в индустрии кабельного телевидения кабели RG-6 с двойным или четырехугольным экраном и сопротивлением 75 Ом стали де-факто стандартом для многих отраслей промышленности.Для коаксиального кабеля существует около 50 различных стандартов, часто предназначенных для конкретных случаев использования в любительском радио или кабельном телевидении с низкими потерями. Другие примеры включают RG-59 / U, используемый для передачи широкополосного сигнала от систем замкнутого телевидения, или RG-214 / U, используемый для передачи высокочастотного сигнала.

Разъемы

для коаксиального кабеля варьируются от простых одиночных разъемов, используемых в системах кабельного телевидения, до сложных комбинаций нескольких тонких коаксиальных каналов, смешанных с силовыми и другими сигнальными соединениями, размещенными в полу нестандартных корпусах.Они обычно используются в военной электронике и авионике.

Механическая жесткость может сильно различаться в зависимости от внутренней конструкции и предполагаемого использования коаксиального кабеля. Например, кабели большой мощности часто имеют толстую изоляцию и очень жесткие.

Некоторые кабели намеренно сделаны с толстыми центральными проводами, что приводит к сопротивлению скин-эффекту. Это происходит из-за распространения высокочастотных сигналов по поверхности проводника, а не по всей его поверхности. Если центральный проводник больше, получается жесткий кабель с низкими потерями на метр.

Проблемы с помехами Коаксиальные кабели

могут испытывать различные виды помех. Утечка сигнала происходит, когда электромагнитное поле проходит через экран на внешней стороне кабеля. В других случаях внешний сигнал может просочиться через изоляцию. Прямые каналы для коммерческих радиовещательных вышек имеют наименьшие утечки и помехи, потому что эти кабели имеют гладкие проводящие экраны с небольшим количеством зазоров. Помехи наиболее значительны в ядерных реакторах, где требуется специальная защита.

Разница между RG59 и RG6 Кабели

RG59 и RG6 обычно используются в спутниковом телевидении и кабельных модемах. В более старых установках кабель RG59 использовался до имплантации кабеля RG6. Кабель RG59 тоньше, сечением 20 американских проводов (AWG), и имеет медный центральный провод. Этот кабель, скорее всего, можно найти в старых зданиях, и он лучше подходит для систем видеонаблюдения и аналоговых видеосистем.

Кабель RG6 является кабелем большего диаметра 18 AWG и также имеет медный центральный провод.Кабель RG6 используется с широкополосным и высокочастотным оборудованием, где интернет и спутниковые сигналы могут передаваться на более высокой частоте по сравнению с традиционным аналоговым видео.

Какой кабель может понадобиться человеку, в большинстве случаев зависит от частоты. На частотах выше 50 МГц необходимо использовать кабель RG6.

Типы коаксиальных кабелей и их спецификация

Коаксиальные кабели — это разновидность кабеля для передачи сигналов, который используется для передачи электрических сигналов между устройствами, системами или компонентами.В то время как стандартный электрический кабель состоит из одного или нескольких проводов, по которым проходит электрический ток (поток электронов), коаксиальный кабель используется для передачи радиочастотных (RF) сигналов в форме поперечной электромагнитной волны. Конструкция коаксиального кабеля состоит из внутреннего проводника, окруженного диэлектрическим слоем, который затем заключен в цилиндрический сэндвич, содержащий дополнительные слои экранирования, а также внешнюю защитную оболочку для предотвращения повреждения компонентов, несущих сигнал, во время установки или из-за воздействия окружающей среды. стрессы.Коаксиальные кабели обычно используются в качестве линий передачи и могут передавать высокочастотные сигналы с низкими потерями.

К распространенным типам коаксиальных кабелей относятся:

  • Коаксиальный кабель Hard Line
  • Гибкий коаксиальный кабель
  • Полужесткий коаксиальный кабель
  • Формируемый коаксиальный кабель
  • Жесткий коаксиальный кабель
  • Двойной осевой кабель
  • Триаксиальный кабель

Термины «коаксиальные кабели» и «коаксиальные кабельные сборки» часто используются как синонимы, однако в некоторых ссылках они различаются, определяя сборку для представления материала кабеля, снабженного концевыми разъемами и доступного в стандартной длине для немедленной доставки.В этом контексте коаксиальный кабель будет представлять собой объемный кабель, продаваемый в бухтах или бухтах, скажем, длиной 100 или 500 футов, на которые устанавливаются кабельные соединители после определения окончательной длины кабеля.

Типы коаксиального кабеля

В следующих разделах дается краткое описание каждого из типов коаксиального кабеля.

Коаксиальный кабель Hard Line

Коаксиальный кабель

Hard Line использует центральный проводник, который изготовлен из таких материалов, как медь, серебро, алюминий или сталь, и этот тип кабеля обычно больше в диаметре, чем другие формы коаксиального кабеля.Эти типы кабелей могут использоваться для передачи сигналов высокой мощности. В некоторых формах жестких проводов используется азот под давлением в качестве ингибитора проникновения влаги, а также для предотвращения образования дуги.

Гибкий коаксиальный кабель

Как следует из названия, гибкий коаксиальный кабель может перемещаться и изгибаться по мере необходимости в соответствии с конфигурацией и геометрией приложения. В типичной конструкции гибкого коаксиального кабеля используется внутренний металлический проводник, окруженный гибким полимером, который выполняет функцию диэлектрика, с внешней оболочкой для защиты от окружающей среды. Когда есть необходимость в увеличении гибкости, провод с металлическим сердечником можно переключить на многожильный с сплошного провода, а более жесткий диэлектрический материал можно заменить пенополиэтиленом (РЕ).

Гибкий коаксиальный кабель — это самый распространенный тип коаксиального кабеля, знакомый каждому, кто видел его в использовании для подключения домашнего видеооборудования и телевизоров.

Полужесткий коаксиальный кабель

В полужестком коаксиальном кабеле используется сплошная внешняя оболочка из меди с диэлектриком из PTFE.Медная оболочка обычно обеспечивает превосходную эффективность экранирования, а диэлектрические свойства обеспечивают улучшенные высокочастотные характеристики. По своей конструкции коаксиальный кабель этого типа не предназначен для перегиба или перегиба после первоначальной операции формования.

Формируемый коаксиальный кабель

Альтернативой полужесткому коаксиальному кабелю является формируемый коаксиальный кабель, также известный как гибкий коаксиальный кабель. Вместо жесткой медной внешней оболочки используется гибкая металлическая оболочка, которую можно изменять и формировать вручную в соответствии с желаемой конфигурацией кабеля, требующей использования специальных инструментов.Формируемый коаксиальный кабель иногда используется для компоновки конструкции для размещения кабеля в прототипах, и после стабилизации конструкция преобразуется для использования полужесткого коаксиального кабеля.

Жесткий коаксиальный кабель

Жесткий коаксиальный кабель, иногда называемый жесткой линией, состоит из двух концентрически установленных медных трубок, которые поддерживаются через фиксированные интервалы по длине кабеля с помощью опор из ПТФЭ или дисковых изоляторов. Хотя он называется жестким коаксиальным кабелем, термин жесткая коаксиальная линия передачи может быть более подходящим названием, учитывая, что кабель традиционно считается гибким или изгибаемым.Жесткие линии электропередачи производятся и продаются в виде фланцевых прямых участков заданной фиксированной длины. В результате доступен набор стандартных соединителей или муфт, таких как колена под 45 или 90 градусов, для соединения участков линии передачи вместе по мере необходимости. Также используются специальные распорки и пружины, чтобы учесть дифференциальное расширение и сжатие внутренних и внешних медных трубок, используемых в линии передачи.

Твинаксиальный кабель

Твинаксиальные кабели (также известные как Twin axial или Twinax) имеют два центральных проводника, содержащихся в сердечнике, с одним внешним сердечником и диэлектриком, вместо традиционной конструкции с одним проводником, как у большинства типов коаксиальных кабелей.Некоторыми преимуществами двойного осевого кабеля являются уменьшенные потери в кабеле, лучшая защита от контуров заземления и емкостных полей, а также снижение низкочастотного магнитного шума. Эти кабели лучше всего подходят для использования в низкочастотных цифровых и видео приложениях.

Триаксиальный кабель

Триаксиальный кабель, также называемый триаксиальным кабелем, представляет собой коаксиальный кабель, к которому добавлена ​​дополнительная медная оплетка. Эта оплетка функционирует как экран и заземляется, таким образом пропуская любые токи контура заземления или емкостные полевые шумы от проводящих элементов внутреннего сердечника.Триаксиальный кабель обеспечивает увеличенную полосу пропускания и подавление помех, обеспечивает улучшение отношения сигнал / шум по сравнению со стандартным коаксиальным кабелем, а также снижает потери в кабеле и нагрузку на кабель.

Коаксиальный кабель других типов

Несколько других специализированных типов коаксиального кабеля:

Для особых нужд доступны услуги по проектированию и производству коаксиального кабеля по индивидуальному заказу.

Как определяется коаксиальный кабель

Общие технические характеристики коаксиального кабеля включают следующее:

  • Тип кабеля или тип RG (что означает Radio Guide) в настоящее время в значительной степени является устаревшей ссылкой, учитывая, что базовый стандарт, определяющий эти термины, больше не является действующим документом. RG-6 — очень распространенный тип, используемый в домашних видео приложениях.
  • Материал для внутреннего сердечника проводника, который может быть чистой медью, медью с серебряным покрытием, луженой медью или алюминием / медью, чтобы назвать несколько вариантов.
  • Импеданс кабеля. Наиболее распространенные значения импеданса — 50, 52, 75 или 93 Ом.
  • Материал оболочки, который используется в качестве внешнего защитного слоя кабеля.
  • Основные размеры кабеля, включая длину, внешний диаметр и калибр провода.
  • Требуемая конфигурация соединителя, которая включает как желаемый пол, так и особый стиль соединителя, например BNC, SMA, SMB или N-тип.
  • Минимальный радиус изгиба
  • Затухание, измеренное в дБ на единицу длины кабеля
  • Расчетная температура кабеля

Сводка

В этой статье представлен краткий обзор распространенных типов коаксиального кабеля и параметров, которые определяют спецификацию коаксиального кабеля. Для получения информации о других продуктах обратитесь к нашим дополнительным руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:
  1. https://www.ppc-online.com/blog/what-is-coaxial-cable-and-how-is-it-used
  2. https://www.eriinc.com/catalog/transmission-line/rigid-coaxial-line/
  3. https://www.eriinc.com
  4. https://www.milestek.com/blog/index.php/2011/05/twinax-vs-triax-cables-benefits-and-differences/
  5. https: // customcable.CA / гибкие-полужесткие-сборки-коаксиальные-RF-кабели /
  6. https://www.digikey.com/en/product-highlight/a/amphenol-rf-division/cable-connectors#lowloss

Прочие кабельные изделия

Прочие «виды» статей

Больше от компании Electric & Power Generation

Характеристическое сопротивление

»Примечания по электронике

Характеристическое сопротивление любого коаксиального кабеля является ключом к выбору требуемого типа.

Часто это первое соображение.

Coax Tutorial:
Coax feeder Обзор спецификаций коаксиального кабеля Коаксиальный импеданс Потери / затухание в коаксиальном кабеле Номинальная мощность коаксиального кабеля Коэффициент скорости коаксиального кабеля Коаксиальный кабель экологический Советы по установке коаксиального кабеля Типы коаксиальных кабелей Советы по выбору правильного коаксиального кабеля Покупка ТВ-коаксиального кабеля: на заметку


Характеристический импеданс длины коаксиального кабеля — наиболее важный параметр при выборе любой длины коаксиального кабеля.

Для обеспечения правильной работы системы с использованием источника сигнала, например передатчик, длина фидера и нагрузка, например антенны, импеданс фидера должен соответствовать источнику и нагрузке. Таким образом достигается максимальная передача мощности между источником и фидером, а затем между фидером и нагрузкой.

Коаксиальный импеданс

Все фидеры обладают характеристическим сопротивлением. Для коаксиального кабеля было принято два основных стандарта.Это 75 Ом и 50 Ом

Коаксиальный кабель 50 Ом используется для профессиональных и коммерческих приложений, тогда как коаксиальный кабель 75 Ом используется почти исключительно для домашнего телевидения и УКВ FM приложений.

Причина выбора этих двух стандартов импеданса в основном историческая, но проистекает из свойств, обеспечиваемых двумя уровнями импеданса:

  • Коаксиальный кабель 75 Ом дает минимальный вес при заданных потерях
  • Коаксиальный кабель
  • 50 Ом дает минимальные потери для данного веса.

Хотя эти два стандарта используются для подавляющего большинства производимых коаксиальных кабелей, все же возможно получение других импедансов для специализированных приложений. Для компьютерных установок часто используются более высокие значения, но доступны и другие значения, включая 25, 95 и 125 Ом. Миниатюрный ВЧ-кабель на 25 Ом широко используется в широкополосных трансформаторах с магнитным сердечником. Эти и другие значения доступны у специализированных поставщиков коаксиальных кабелей.

Емкость коаксиального кабеля

Длина коаксиального кабеля показывает емкость между внутренним проводником и внешним экраном.Емкость зависит от расстояния между проводниками, диэлектрической проницаемости и, как следствие, импеданса линии.

Размеры, используемые для расчета емкости, индуктивности и импеданса коаксиального кабеля.

Чем ниже импеданс, тем выше емкость коаксиального кабеля для данной длины, поскольку расстояние между проводниками уменьшается. Емкость коаксиального кабеля также увеличивается с увеличением диэлектрической проницаемости, как и в случае обычного конденсатора.

Где:
C = Емкость в пФ / метр
εr = Относительная проницаемость диэлектрика
D = Внутренний диаметр внешнего проводника
d = Диаметр внутреннего проводника

Индуктивность коаксиального кабеля

Также можно рассчитать индуктивность линии.Опять же, это пропорционально длине линии.

Однако индуктивность не зависит от диэлектрической проницаемости материала между проводниками и пропорциональна логарифму отношения диаметров двух проводников.

Где:
L = Индуктивность в мкГн / метр
D = Внутренний диаметр внешнего проводника
d = Диаметр внутреннего проводника

Расчет импеданса коаксиального кабеля

Импеданс коаксиального кабеля RF в основном определяется диаметрами внутреннего и внешнего проводников.Вдобавок к этому диэлектрическая проницаемость материала между проводниками коаксиального кабеля RF имеет подшипник. Соотношение, необходимое для расчета импеданса, дается простой формулой:

Где:
Zo = характеристическое сопротивление в Ом
εr = относительная проницаемость диэлектрика
D = внутренний диаметр внешнего проводника
d = диаметр внутреннего проводника

Примечание. Единицы измерения внутреннего и внешнего диаметров могут быть любыми, если они одинаковы, поскольку в уравнении используется соотношение.


Калькулятор импеданса коаксиального кабеля


Важность импеданса коаксиального кабеля

Коаксиальный импеданс — одна из основных характеристик, связанных с любым коаксиальным кабелем. Поскольку он будет определять согласование в системе и, следовательно, уровень стоячих волн и передачи мощности, это важный элемент. Поэтому необходимо убедиться, что для любой системы выбран правильный импеданс коаксиального кабеля.

Другие темы об антеннах и распространении:
ЭМ-волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеоров Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Параболическая рефлекторная антенна Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВ Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».. .

Коаксиальные кабели

Введение в коаксиальные кабели

Коаксиальный кабель — это кабель, состоящий из двух проводников, которые имеют общий общая ось. Внутренний проводник обычно представляет собой прямой провод, либо одножильный или многожильный, а внешний проводник обычно представляет собой экран, который может быть плетеный или фольгированный.

Коаксиальный кабель — это тип кабеля, используемый для передачи радиосигналов, видеосигналов, сигналов измерения и сигналов данных. Коаксиальные кабели существуют, потому что мы не можем прокладывать открытые провода рядом с металлическими объектами (такими как воздуховоды) или закапывать их.Мы торгуем потерей сигнала ради удобства и гибкости. Коаксиальный кабель состоит из изолированного полупроводникового провода, покрытого экраном. Сигнал передается между экраном кабеля и центральным проводником. Такое расположение обеспечивает хорошее экранирование от шума внешнего кабеля, хорошо удерживает сигнал внутри кабеля и сохраняет характеристики кабеля стабильными.

Коаксиальные кабели и подключенные к ним системы не идеальны. Всегда есть какой-то сигнал, излучаемый коаксиальным кабелем.Следовательно, внешний проводник также действует как экран, чтобы уменьшить попадание сигнала в соседнюю проводку. Большее покрытие экрана означает меньшее излучение энергии (но это не обязательно означает меньшее затухание сигнала).

Коаксиальный кабель обычно характеризуется импедансом и потерями в кабеле. Длина не имеет ничего общего с импедансом коаксиального кабеля. Характеристический импеданс определяется размером и расстоянием между проводниками, а также типом диэлектрика, используемого между ними.Для обычного коаксиального кабеля, используемого с разумной частотой, характеристический импеданс зависит от размеров внутреннего и внешнего проводников. Характеристический импеданс кабеля (Zo) определяется по формуле 138 log b / a, где b представляет собой внутренний диаметр внешнего проводника (читай: экрана или оплетки), а a представляет собой внешний диаметр внутреннего проводника.

Наиболее распространенные импедансы коаксиального кабеля, используемые в различных приложениях, составляют 50 Ом и 75 Ом. Кабель на 50 Ом используется для подключения антенн радиопередатчиков, многих измерительных устройств и для передачи данных (Ethernet).Коаксиальный кабель 75 Ом используется для передачи видеосигналов, сигналов телевизионных антенн и цифровых аудиосигналов. В некоторых специальных приложениях используются и другие импедансы (например, 93 Ом). Можно построить кабели с другим импедансом, но упомянутые ранее стандартные кабели легко достать. Обычно нет смысла пытаться получить что-то совсем немного другое для некоторой маржинальной выгоды, потому что стандартные кабели легко достать, дешевы и, как правило, очень хороши. Разные импедансы имеют разные характеристики.Оптимальное значение для максимальной мощности составляет от 30 до 44 Ом. Импеданс около 77 Ом дает самые низкие потери в линии, заполненной диэлектриком. Кабель 93 Ом обеспечивает низкую емкость на фут. Практически очень сложно найти коаксиальные кабели с большим сопротивлением. выше, чем это.

Вот краткий обзор общих импедансов коаксиальных кабелей и их основных применений:

  • 50 Ом: коаксиальный кабель 50 Ом очень широко используется в радиопередатчиках.Он используется здесь, потому что он хорошо сочетается со многими распространенными типами передающих антенн, может довольно легко справляться с высокой мощностью передатчика и традиционно используется в этом типе приложений (передатчики обычно согласованы с импедансом 50 Ом). В дополнение к этому коаксиальному кабелю 50 Ом можно найти в коаксиальных сетях Ethernet, межлабораторных соединениях электроники (например, в кабелях пробников высокочастотного осциллографа) и в высокочастотных цифровых приложениях (например, логика ECL и PECL хорошо сочетается с кабелем 50 Ом).Обычно используемые конструкции на 50 Ом включают RG-8 и RG-58.
  • 60 Ом: Европа выбрала 60 Ом для радиоприложений примерно в 1950-х годах. Он использовался как в передающих приложениях, так и в антенных сетях. Использование этого кабеля было в значительной степени прекращено, и в настоящее время в радиочастотных системах в Европе используются кабели с сопротивлением 50 или 75 Ом, в зависимости от области применения.
  • 75 Ом: характеристическое сопротивление 75 Ом — это международный стандарт, основанный на оптимизации конструкции коаксиальных кабелей большой протяженности.Видеокабель на 75 Ом — это тип коаксиального кабеля, широко используемый в видео, аудио и телекоммуникационных приложениях. Как правило, все видеоприложения в основной полосе частот, в которых используется коаксиальный кабель (аналоговый и цифровой), подходят для кабеля с сопротивлением 75 Ом. Также системы радиочастотного видеосигнала, такие как сети распределения антенного сигнала в домах и системы кабельного телевидения, построены из коаксиального кабеля 75 Ом (в этих приложениях используются кабели с очень низкими потерями). В мире аудио для цифрового звука (S / PDIF и коаксиальный AES / EBU) используется коаксиальный кабель 75 Ом, а также для подключения радиоприемника дома и в автомобиле.В дополнение к этому некоторые телекоммуникационные приложения (например, некоторые каналы E1) используют коаксиальный кабель 75 Ом. 75 Ом — это стандарт связи, потому что в линии с диэлектрическим наполнением около 77 Ом дает наименьшие потери. Для 75 Ом используются обычные кабели RG-6, RG-11 и RG-59.
  • 93 Ом: В настоящее время это не так часто используется. 93 Ом когда-то использовались для коротких трасс, таких как соединение между компьютерами и их мониторами, из-за низкой емкости на фут, которая снизила бы нагрузку на цепи и позволила бы использовать более длинные кабели.Кроме того, он использовался в некоторых системах цифровой связи (терминальные сети IBM 3270) и некоторых ранних системах LAN.

Характеристический импеданс коаксиального кабеля определяется отношением внешнего диаметра проводника к внутреннему диаметру проводника и диэлектрической проницаемостью изоляции. Импеднаж коаксиального кабеля зависит от частоты. Импеданс изменяется с частотой до тех пор, пока сопротивление не станет незначительным эффектом. и до тех пор, пока диэлектрическая проницаемость не станет таблицей.Он выравнивается по «характеристическому импедансу». Частота, при которой полное сопротивление соответствует характеристическому сопротивлению. несколько различается между разными кабелями, но обычно это случается в диапазоне частот около 100 кГц (может варьироваться).

Существенными свойствами коаксиальных кабелей являются их характеристический импеданс и его регулярность, их затухание, а также их поведение в отношении электрического разделения кабеля и окружающей среды, то есть их эффективность экранирования. В приложениях, где кабель используется для подачи напряжения на активные компоненты кабельной системы, сопротивление постоянному току имеет значение.Также для некоторых приложений требуется информация о скорости кабеля. Скорость распространения коаксиального кабеля определяется скорость диэлектрика. Выражается в процентах от скорости света. Вот некоторые данные о распространенных изоляционных материалах для коаксиальных кабелей. и их скорости:

 Полиэтилен (PE) 66%
Тефлон 70%
Пена 78..86%


Обратные потери — это одно число, которое показывает значение характеристик кабеля. насколько хорошо он соответствует номинальному сопротивлению.Низкие возвратные потери кабеля могут указывать на производственные дефекты кабеля и дефекты монтажа (повреждение кабеля при установке). С коаксиальным кабелем хорошего качества в хорошем состоянии вы обычно лучше, чем -30 дБ, и вам следует вообщем получилось не намного хуже -20 дБ. Обратные потери — это то же самое, что термин VSWR, используемый в мире радио, только выражается иначе (возвратные потери 15 дБ = 1,43: 1 КСВН, Обратные потери 23 дБ = 1,15: 1 КСВ и т. Д.).

Часто используемые типы коаксиальных кабелей

Сравнение общих данных о некоторых часто используемых коаксиальных кабелях (большинство данных из http: // dct.draka.com.sg/coaxial_cables.htm, http://www.drakausa.com/pdfsDSC/pCOAX.pdf и http://users.viawest.net/~aloomis/coaxdat.htm):

 Тип кабеля RG-6 RG-59 B / U RG-11 RG-11 A / U RG-12 A / U RG-58 C / U RG-213U RG-62 A / U
Импеданс (Ом) 75 75 75 75 75 50 50 93
Материал проводника Голая медь Луженая Луженая Луженая Луженая Голая медь
                      Посаженная медью Медь Медь Медь Медь Посаженная медь
                                  Сталь Сталь
Жилы проводов 1 1 1 7 7 19 7 1
Площадь проводника (мм2) 0.95 0,58 1,63 0,40 0,40 0,18 0,75 0,64
Диаметр проводника 0,028 дюйма 0,023 дюйма 0,048 дюйма 0,035 дюйма 0,089 дюйма 0,025 дюйма
                      21AWG 23AWG 18AWG 20AWG 13AWG 22AWG
Изоляционный материал Пена ПЭ ПЭ Пена ПЭ ПЭ ПЭ ПЭ ПЭ ПЭ (полутвердый)
Диаметр изоляции 4,6 мм 3,7 мм 7,24 мм 7,25 мм 9,25 мм 2.95 7,25 3,7 мм
Внешний проводник Алюминий, неизолированный Алюминий, неизолированное основание, луженое, неизолированное покрытие
                      полиэстер медь полиэстер медь медь медь медь медь
                      лента и проволока лента и проволока проволока проволока проволока
                      оловянная медная оплетка оловянная медная оплетка оплетка оплетка оплетка
                      тесьма тесьма
Покрытие Фольга 100% 95% Фольга 100% 95% 95% 95% 97% 95%
                      тесьма 61% тесьма 61%
Наружная оболочка PVC PVC PVC PVC PE PVC PVC PVC
Внешний диаметр 6.90 мм 6,15 мм 10,3 мм 10,3 мм 14,1 мм 4,95 мм 10,3 6,15 мм
Емкость на метр 67 пФ 67 пФ 57 пФ 67 пФ 67 пФ 100 пФ 100 пФ
Емкость на фут 18,6 20,5 16,9 20,6 20,6 пФ 28,3 пФ 30,8 13,5 пФ
Скорость 78% 66% 78% 66% 66% 66% 66% 83%
Вес (г / м) 59 56 108 140 220 38
Затухание дБ / 100 м
50 МГц 5.3 8 3,3 4,6 4,6 6,3
100 МГц 8,5 12 4,9 7 7 16 7 10
200 МГц 10 18 7,2 10 10 23 9 13
400 МГц 12,5 24 10,5 14 14 33 14 17
500 МГц 16,2 27,5 12,1 16 16 20
900 МГц 21 39,5 17,1 24 24 28.5


ПРИМЕЧАНИЕ. Приведенная выше сравнительная таблица предназначена только для информации. Нет никакой гарантии правильность представленных данных. При выборе кабеля для определенного приложения отметьте данные кабеля, предоставленные производителем кабеля. Могут быть некоторые отличия характеристики и характеристики разных кабелей от разных производителей. Например, степень изоляции кабелей может быть разной. Многие коаксиальные кабели с изоляцией PE могут выдерживать напряжение в несколько киловотт, в то время как некоторые коаксиальные кабели с пенопластовой изоляцией cna обрабатывает только 200 вольт или около того.

ПРИМЕЧАНИЕ. Некоторые из упомянутых выше кабелей доступны с пенопластом. изоляционный материал. Это изменяет емкость на несколько более низкую. значение и дает более высокую скорость (обычно около 0,80).

Общие данные о некоторых других коаксиальных кабелях 75 Ом по сравнению с RG-59 (большинство данных из http://dct.draka.com.sg/coaxial_cables.htm и http://users.viawest.net/~aloomis/coaxdat.htm и каталога Tasker):

 Тип кабеля RG-6 RG-59 B / U RG-11 RG-11 A / U RG-12 A / U TELLU 13 Tasker RGB-75
Импеданс (Ом) 75 75 75 75 75 75 75 75
Погрешность импеданса + -2 Ом + -3 Ом + -2 Ом + -3%
Материал проводника Bare Copper Bare Tinned Tinned Bare Bare
                      Медь Посаженная Медь Медь Медь Медь Медь
                                  Стали
Жилы проводов 1 1 1 7 7 1 10
Жила проводника (мм2) 0.95 0,58 1,63 0,40 0,40 Диаметр 1 мм Диаметр 0,10 мм
Сопротивление (Ом / км) 44159 21 21 22210
Изоляционный материал Пена ПЭ Пена ПЭ ПЭ Пена ПЭ
Диаметр изоляции 4,6 мм 3,7 мм 7,24 мм 7,25 мм 9,25 мм
Внешний проводник Алюминий, неизолированный алюминий, неизолированное основание, луженая медь
                      полиэстер медь полиэстер медь медная фольга под медью
                      лента и проволока лента и проволока проволока голая медь
                      оловянная медная оплетка оловянная медная оплетка оплетка
                      тесьма тесьма
Покрытие Фольга 100% 95% Фольга 100% 95% 95% Фольга ~ 95%
                      тесьма 61% тесьма 61% тесьма 66%
Сопротивление (Ом / км) 6.5 8,5 4 4 12 ~ 40
Наружная оболочка PVC PVC PVC PVC PE PVC (white) PVC
Внешний диаметр 6,90 мм 6,15 мм 10,3 мм 10,3 мм 14,1 мм 7,0 мм 2,8 мм
Емкость на метр 67 пФ 67 пФ 57 пФ 67 пФ 67 пФ 55 пФ ~ 85 пФ
Емкость на фут 18,6 20,5 16,9 20,6 20,6 пФ
Скорость 78% 66% 78% 66% 66% 80% 66%
Коэффициент экранирования 80 дБ
Типичное напряжение (макс.) 2000 В 5000 В 1500 В
Вес (г / м) 59 56 108 140 220 58
Затухание дБ / 100 м
5 МГц 2.5 1,5
50 МГц 5,3 8 3,3 4,6 4,6 4,7 19,5
100 МГц 8,5 12 4,9 7 7 6,2 28,5
200 МГц 10 18 7,2 10 10 8,6 35,6
400 МГц 12,5 24 10,5 14 14 12,6 60,0
500 МГц 16,2 27.5 12,1 16 16 ~ 14 ~ 70
900 МГц 21 39,5 17,1 24 24 19,2 90,0
2150 МГц 31,6
3000 МГц 37,4

ПРИМЕЧАНИЕ. Цифры со знаком ~ перед ними являются приблизительными расчетами и / или измерениями. из кабелей или данных кабеля. Эти номера не взяты из документации производителя.ПРИМЕЧАНИЕ 2: Некоторые из упомянутых выше кабелей доступны в специальных версиях с пеной. изоляционный материал. Это изменяет емкость на несколько более низкую. значение и дает более высокую скорость (обычно около 0,80).

Общие сведения о коаксиальном кабеле

Диэлектрик коаксиального кабеля служит только одной цели — поддерживать физическую опору и постоянное расстояние между внутренним проводником и внешним экраном. С точки зрения эффективности нет лучшего диэлектрического материала, чем воздух. В большинстве практичных кабелей кабельные компании используют различные материалы на углеводородной основе, такие как полистирол, полипропилены, полиолефины и другие синтетические материалы для поддержания структурной целостности.

Иногда коаксиальные кабели используются также для передачи низкочастотных сигналов, таких как аудиосигналы или сигналы измерительных устройств. В аудиоприложениях импеданс коаксиального кабеля не имеет большого значения (это высокочастотное свойство кабеля). Обычно коаксиальный кабель имеет определенную емкость (обычно 50 пФ / фут) и определенную индуктивность. Но сопротивление у него очень мало.

Общие характеристики кабелей:

  • Типичный коаксиальный кабель с сопротивлением 50 Ом составляет примерно 30 пФ на фут (не относится к миниатюрным кабелям или большим кабелям передатчика, дополнительные сведения см. В каталоге кабелей).Коаксиальные кабели на 50 Ом используются в большинстве радиоприложений, в коаксиальном Ethernet и во многих измерительных приборах.
  • Типичный коаксиальный кабель 75 Ом составляет около 20 пФ на фут (не относится к миниатюрным кабелям или большим кабелям передатчика, более подробную информацию см. В каталоге кабелей). Кабель 75 Ом используется для всех видеоприложений (видео в основной полосе частот, кабели для мониторов, антенные сети, кабельное телевидение, видеонаблюдение и т. Д.), Для цифрового звука (S / PDIF, коаксиальный AES / EBU) и для телекоммуникационных приложений (например, для коаксиального кабеля E1. ).
  • Типичное сопротивление 93 Ом составляет около 13 пФ на фут (не относится к специальным кабелям). Этот тип кабеля используется для некоторых специальных применений.

Обратите внимание, что это общие утверждения. Специальный кабель 75 Ом может быть 20 пФ / фут. Другой 75-омный кабель может быть 16 пФ / фут. Там есть нет точной корреляции между характеристическим импедансом и емкость.

В общем, постоянный импеданс (включая разъемы) кабель, когда оба конца оконцованы правильной нагрузкой, представляет собой чисто резистивные потери.Таким образом, емкость шкалы равна нематериально для видео и цифровых приложений.

Типичные конструкции коаксиального кабеля:

  • Гибкий (плетеный) коаксиальный кабель, безусловно, самый распространенный тип закрытой линии электропередачи из-за ее гибкость. Это коаксиальный кабель, что означает, что оба сигнала и заземляющие проводники находятся на одной центральной оси. Внешний проводник сделан из тонкой плетеной проволоки, поэтому название «коаксиальный кабель в оплетке». Этот тип кабеля используется практически во всех приложениях, требующих полной экранирование центрального проводника.Эффективность экранирование зависит от плетения оплетки и количество слоев тесьмы. Один из недостатков плетеного кабеля заключается в том, что экранирование не на 100% эффективен, особенно на высоких частотах. Это потому что плетеная конструкция допускает небольшие короткие длина волны (высокочастотная) энергия для излучения. Обычно это не представляет проблемы; однако, если выше степень экранирования требуется, полужесткий коаксиальный кабель рекомендуемые. В некоторых высокочастотных гибких коаксиальных кабелях внешний щит состоит из обычной косы и дополнительной экран из алюминиевой фольги для лучшего экранирования высоких частот.
  • В полужестком коаксиальном кабеле
  • используется сплошной трубчатый внешний проводник, поэтому вся радиочастотная энергия содержится внутри кабеля. Для приложений, использующих частоты выше 30 ГГц, рекомендуется миниатюрный полужесткий кабель.
  • Ленточный коаксиальный кабель сочетает в себе преимущества ленточного кабеля и коаксиального кабеля. Ленточный коаксиальный кабель состоит из множества крошечных коаксиальных кабелей, которые физически размещены сбоку друг от друга и образуют плоский кабель. Каждый отдельный коаксиальный кабель состоит из сигнального проводника, диэлектрика, экрана из фольги и дренажного провода, который постоянно контактирует с фольгой.Затем вся сборка покрывается внешней изоляционной оболочкой. Основным преимуществом этого кабеля является скорость и легкость, с которой он может быть заделан массой с помощью техники смещения изоляции.

Часто можно услышать термин «экранированный кабель». Это очень аналогичен коаксиальному кабелю, за исключением расстояния между центрами провод и экран не контролируются тщательно во время производство, что приводит к непостоянному сопротивлению.

Если сопротивление кабеля достаточно критично, чтобы беспокоиться о правильном выборе между 50 и 75 Ом, тогда емкость значения не будет.Причина это так что кабель будет либо нагрузочный прекращено или источник прекращен, или и то, и другое, и распределенная емкость кабеля сочетается с распределенная индуктивность для формирования импеданса.

Кабель с согласованным оконечным сопротивлением при другой конец оказывается во всех отношениях сопротивляющимся, неважно, дюйм это в длину или милю. Емкость не имеет значения, кроме случаев, когда это влияет на уже учтенный импеданс. На самом деле нет электрические измерения, которые вы могли бы произвести, всего лишь конец кабеля, который мог различить 75 Ом (идеальный) кабель с нагрузкой 75 Ом на дальнем конце от той же нагрузки без промежуточного кабеля.Учитывая, что линия заканчивается правильными 75 ом нагрузки (а если нет, то блин должно быть!), нагрузка 75 Ом резистивный, и сосредоточенная емкость кабеля не имеет значения. То же самое относится к другим кабелям с полным сопротивлением, даже если они заделаны. к их номинальному сопротивлению.

Существует эффект, характерный сопротивление кабеля при изменении частоты. Если это частотно-зависимое изменение импеданса достаточно велико, кабель будут согласованы по сопротивлению с нагрузкой и источником на некоторых частотах, и не совпадали с другими.Характеристический импеданс — не единственная деталь кабеля. Однако есть еще один эффект, который может привести к потере детализировать сигналы с быстрым нарастанием. Есть такое понятие как частотно-зависимые потери в кабеле. Также есть свойство контролируемого импеданса. кабели, известные как дисперсия, где разные частоты ходят немного по-разному скорости и с несколько другими потерями.

В некоторых приложениях связи используется пара коаксиальных кабелей 50 Ом. используется для передачи дифференциального сигнала на два невзаимодействующие части 50-омного коаксиального кабеля.Суммарное напряжение между двумя коаксиальными проводники в два раза больше несимметричного напряжения, но чистый ток в каждом из них одинаков, поэтому дифференциальное сопротивление между двумя используемыми коаксиальными кабелями в дифференциальной конфигурации будет 100 Ом. Пока сигнальные пути не взаимодействуют, дифференциальный импеданс всегда точно в два раза несимметричный импеданс любого пути.

Коаксиальные (ial) РЧ-разъемы являются важным звеном в системе, которая использует коаксиальные кабели и высокочастотные сигналы.Коаксиальные разъемы часто используются для сопряжения двух устройств, таких как антенна, с линией передачи, приемником или передатчиком. Правильный выбор коаксиального разъема облегчит этот интерфейс.

Коаксиальные соединители бывают разных сопротивлений, размеров, форм и отделок. Существуют также женские и мужские версии каждого из них. Как следствие, существуют тысячи моделей и вариаций, каждая со своими достоинствами и недостатками. Коаксиальные разъемы обычно обозначаются серийными обозначениями.К счастью, существует всего около дюжины группировок или обозначений серий. Каждый из них имеет свои важные характеристики.Самые популярные серии коаксиальных разъемов RF без определенного порядка — UHF, N, BNC, TNC, SMA, 7-16 DIN и F. Вот краткое введение в эти типы разъемов:

  • Разъем «UHF»: Разъем «UHF» — это старый промышленный резерв для частот выше 50 МГц (во время Второй мировой войны 100 МГц считалось UHF). Разъем UHF — это в первую очередь недорогой универсальный винтовой тип, который на самом деле не имеет сопротивления 50 Ом.Поэтому в основном он используется на частотах ниже 300 МГц. Допустимая мощность этого разъема составляет от 500 Вт до 300 МГц. Диапазон частот 0-300 МГц.
  • N-соединители: N-соединители были разработаны Bell Labs вскоре после Второй мировой войны, поэтому это один из старейших высокопроизводительных коаксиальных соединителей. У него хороший КСВН и низкие потери на частоте 11 ГГц. Допустимая мощность этого разъема составляет 300 Вт на частоте 1 ГГц. Диапазон частот 0-11 ГГц.
  • Разъем «BNC»: разъемы «BNC» имеют интерфейс с байонетным замком, который подходит для использования там, где требуются многочисленные вставки для быстрого подключения / отключения.Разъем BNC, например, используется в различных лабораторных приборах и радиооборудовании. Разъем BNC имеет гораздо более низкую частоту среза и более высокие потери, чем разъем N. Разъемы BNC обычно доступны в версиях на 50 и 75 Ом. Допустимая мощность этого разъема составляет 80 Вт на частоте 1 ГГц. Диапазон частот 0-4 ГГц.
  • Соединители «TNC» — это улучшенная версия BNC с резьбовым интерфейсом. Допустимая мощность этого разъема составляет 100 Вт на частоте 1 ГГц. Диапазон частот 0-11 ГГц.
  • Разъем «SMA»: разъемы «SMA» или миниатюрные разъемы стали доступны в середине 1960-х годов. Они в первую очередь предназначены для полужесткого кабеля малого диаметра (0,141 дюйма и менее) с металлической оболочкой. Допустимая мощность этого разъема составляет 100 Вт на частоте 1 ГГц. Диапазон частот 0–18 ГГц.
  • Разъем «7-16 DIN»: разъемы «7-16 DIN» недавно были разработаны в Европе. Номер детали представляет собой размер в миллиметрах и спецификации DIN. Эта довольно дорогая серия соединителей была в первую очередь разработана для приложений с высоким энергопотреблением, где расположено много устройств (например, опоры сотовой связи).Допустимая мощность этого разъема составляет 2500 Вт на частоте 1 ГГц. Диапазон частот 0-7,5 ГГц.
  • F-разъем: F-разъемы были в первую очередь разработаны для очень недорогих приложений с большим сопротивлением 75 Ом, таких как телевидение и кабельное телевидение. В этом соединителе центральный провод коаксиального кабеля становится центральным проводником.
  • «Антенный разъем IEC»: это очень недорогой разъем с сопротивлением 75 Ом, используемый для подключения телевизионных и радиоантенн по всей Европе.
Существуют также некоторые специальные разъемы и особые варианты разъемов, используемых для некоторых специальных применений.Например, Федеральная комиссия связи США потребовала, чтобы поставщики РЧ-локальных сетей (локальных сетей) имели РЧ-интерфейс, который не может быть сопоставлен имеющейся серией РЧ-разъемов (идея состоит в том, чтобы предотвратить подключение антенн с более высоким коэффициентом усиления к этим устройствам). В результате было разработано несколько так называемых «соединителей обратной полярности». TNC обратной полярности — одна из самых популярных, где резьба левая, а не обычная правая.
Томи Энгдал <[email protected]>

Описание кабеля RG-6 — объединенные электронные провода и кабели

Коаксиальные кабели десятилетиями использовались в таких приложениях, как коммерческое радио и кабельное телевидение, обеспечивая передачу высокочастотного сигнала.

Изобретенные Оливером Хевисайдом коаксиальные кабели представляют собой электрические кабели на основе меди с внутренними проводниками, окруженными трубчатым изолирующим слоем, а затем обернутыми вместе металлическим экраном и часто также синтетической внешней оболочкой.

Название «коаксиальный» произошло от внутреннего проводника и внешнего экрана, имеющих общую геометрическую ось.

Что делает эти коаксиальные кабели уникальными среди других экранированных кабелей, так это их способность функционировать в качестве линий передачи за счет контролируемых размеров кабеля с постоянным расстоянием между проводниками.

Коаксиальные кабели являются стандартными кабелями своего типа и совместимы с большинством электроники повседневного использования. Несмотря на то, что существует несколько коаксиальных кабелей, часто встречающийся тип кабеля в домашних и жилых помещениях — это кабель RG-6.

Просмотр коаксиальных кабелей

Что такое RG?

Кабель RG прошел долгий путь и приобрел значимость с момента его первоначального использования. RG фактически означает «Radio Guide» и происходит от Второй мировой войны, RG Cable использовался для U.S. военных спецификаций, так как изначально это был единичный индикатор для массовых радиочастот.

Это объясняет, почему кабели связаны с числовыми значениями, поскольку каждый тип коаксиального кабеля имеет различный рейтинг RG с различными характеристиками и спецификациями. Если кабель RG также был обозначен буквой «U», это означало «универсальный» или для общего использования.

Номера, связанные с кабелями RG, не имеют большого значения в сегодняшнем использовании, поскольку они используются только для спецификаций оригинального Radio Guide, которое в настоящее время устарело.

Тем не менее, эти важные в отрасли коаксиальные кабели по-прежнему называются своими оригинальными названиями, такими как обычно используемые, RG-6. Эта опция RG используется в широком спектре потребительских приложений и становится отраслевым стандартом.

Подробнее: Типы кабелей RG

RG-6

RG-6 в основном используется для кабельной и спутниковой передачи сигнала в жилых или коммерческих помещениях.

Этот коаксиальный кабель тонкий и легко изгибается для установки на стене или потолке и остается предпочтительным выбором для ретрансляции сигналов кабельного телевидения.

Кабель имеет большой проводник, который обеспечивает лучшее качество сигнала, а также имеет более толстую диэлектрическую изоляцию, что снижает вероятность прохождения повреждающих электрических токов.

Коаксиальный кабель RG-6 имеет лучшее экранирование, что делает его совместимым с сигналами уровня ГГц и обеспечивает превосходную защиту от помех сигналов.

Кабель позволяет уменьшить статическое электричество и улучшить качество изображения. Эти кабели, используемые для сигналов высокого разрешения в домашних и коммерческих развлекательных системах, бывают разных вариантов для спецификаций, включая подземные или подверженные воздействию влаги области.

Конечно, существуют и другие кабели RG, актуальные в современной индустрии, такие как RG-11, предназначенные в основном для прокладки на открытом воздухе или под землей, и RG-59, который, как известно, работает для низкочастотных передач. Однако в последние годы RG-6 стал стандартом и заменил другие коаксиальные кабели.

Эти типы коаксиальных кабелей теперь широко используются в кабельных установках и могут работать с различными электронными системами. Также известно, что кабели RG-6 относительно доступны по цене использования и совместимости.


Для получения дополнительной информации о стандартных и нестандартных решениях Consolidated для коаксиальных кабелей, свяжитесь с экспертом сегодня.

Основы коаксиальных кабелей, используемых в электронных и компьютерных системах ~ Изучение электротехники

Следующие характеристики / свойства помогают определить применение коаксиального кабеля в электронных и компьютерных системах:

1. Характеристическое сопротивление

2. Коэффициент стоячей волны по напряжению (КСВН)

3.Скорость распространения

4. Номинальное напряжение

5. Рабочая температура

Характеристическое сопротивление

Характеристический импеданс коаксиального кабеля зависит от его геометрии и материалов. Характеристическое сопротивление не зависит от длины и обычно составляет от 35 до 185 Ом. Наиболее распространенные значения — 50, 75 и 93 Ом. Характеристический импеданс кабеля не такой же, как импеданс проводов в кабеле, который зависит от длины.

Наиболее эффективная передача энергии от источника к нагрузке происходит, когда все части системы имеют одинаковое характеристическое сопротивление. Чтобы улучшить характеристики коаксиального кабеля, необходимо согласование импеданса, что особенно важно на высоких частотах, где последствия рассогласования более серьезны.

Постоянное напряжение — коэффициент волны (КСВН)

Коэффициент стоячей волны по напряжению (КСВН) является мерой стоячих волн, возникающих в результате отражений.Он выражает однородность или качество характеристического импеданса кабеля. Однородность также измеряется как структурные возвратные потери (SRL).

Скорость распространения

Скорость распространения — это скорость, с которой электромагнитная энергия распространяется по кабелю. В открытом космосе или в воздухе электромагнитная энергия движется со скоростью света, которая составляет 186 000 миль в секунду. Однако в других материалах энергия распространяется медленнее, в зависимости от диэлектрической проницаемости материала.Скорость распространения выражается в процентах от скорости света. Например, скорость 65 процентов означает, что энергия движется со скоростью 120 900 миль в секунду — или на 35 процентов медленнее, чем в свободном пространстве. Диэлектрик (изоляция), разделяющий два проводника, определяет скорость распространения. Хотя электромагнитная энергия распространяется в диэлектрике, ток, связанный с энергией, проходит в основном снаружи центрального проводника и внутри внешнего проводника (экрана).

Два проводника связывают энергию внутри кабеля. Следовательно, качество диэлектрика важно для эффективной и быстрой передачи энергии. Скорость важна для инженеров, которым необходимо знать время прохождения сигналов для цифровой передачи.

Номинальное напряжение

Это максимальное напряжение, на которое рассчитан кабель.

Диапазон рабочих температур

Это минимальная и максимальная температура, при которой может работать кабель.

Типы коаксиальных кабелей

Существует много типов коаксиальных кабелей, но обычно используются четыре типа, а именно:

1. Гибкий коаксиальный кабель

2. Полужесткий коаксиальный кабель

3. Трехосный

4. Двойной коаксиальный кабель

Существует также твинаксиальный (твинаксиальный) кабель, который используется в высокоскоростной мультиплексной передаче в сбалансированном режиме в больших компьютерных системах.

Гибкий коаксиальный кабель

Самый распространенный тип гибкого коаксиального кабеля имеет внешний провод (экран) в оплетке из очень тонких проводов.Хотя оплетка делает кабель гибким, она не обеспечивает полного экранирования — энергия (радиочастотные сигналы) может просачиваться через экран через мельчайшие промежутки в оплетке. Чтобы избежать этого, многие кабели имеют несколько слоев во внешнем проводнике. Кроме того, иногда в качестве дополнения к оплетке используют тонкую фольгу, чтобы обеспечить лучшее покрытие и большую эффективность экранирования. Чем больше покрытие, тем лучше щит

Полужесткий коаксиальный кабель

Полужесткий коаксиальный кабель имеет прочный металлический трубчатый внешний проводник, похожий на трубу.Такая конструкция дает кабелю очень равномерное характеристическое сопротивление (низкий КСВН) и отличное экранирование, но за счет гибкости.

Триаксиальный кабель (Triax)

Этот коаксиальный кабель имеет два внешних проводника (экрана), разделенных слоем диэлектрика. Один внешний проводник (экран) служит сигнальным заземлением, а другой — заземлением, обеспечивая лучшую помехозащищенность и экранирование. Одно предостережение: не путайте гибкий кабель с многослойным внешним экраном с триаксиальным кабелем.

Двойной коаксиальный кабель

Этот кабель содержит два отдельных коаксиальных кабеля, окруженных общей внешней оболочкой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
