Каковы основные характеристики повышающего преобразователя XL6019. Чем он отличается от XL6009. Как правильно использовать XL6019 в различных схемах. На что обратить внимание при выборе и эксплуатации.
Ключевые особенности и параметры XL6019
XL6019 представляет собой интегральную микросхему повышающего преобразователя напряжения. Основные характеристики:
- Входное напряжение: 5-40В
- Выходное напряжение: до 40В (регулируемое)
- Максимальный ток: 5А
- КПД: до 94%
- Частота преобразования: 220 кГц
- Встроенная защита от перегрева и перегрузки
Чем обусловлена популярность XL6019 среди разработчиков? Широкий диапазон входных и выходных напряжений в сочетании с высоким КПД делают его универсальным решением для многих применений.
Сравнение XL6019 и XL6009: в чем разница?
XL6009 является «младшим братом» XL6019. Основные отличия:
- XL6009 имеет меньший максимальный ток — 4А против 5А у XL6019
- Частота преобразования XL6009 выше — 400 кГц против 220 кГц
- XL6009 работает в более узком диапазоне входных напряжений — 5-32В
Какую микросхему выбрать для конкретного проекта? XL6019 предпочтительнее для более мощных применений, а XL6009 подойдет для устройств с меньшим энергопотреблением.
Применение XL6019 в схемах повышающих преобразователей
XL6019 часто используется в следующих устройствах:
- Портативные зарядные устройства
- LED-драйверы
- Автомобильная электроника
- Источники питания для Arduino и других микроконтроллеров
Как правильно рассчитать параметры схемы на XL6019? Ключевые моменты:
- Выбор индуктивности дросселя в зависимости от входного/выходного напряжения и тока
- Расчет номиналов резисторов обратной связи для установки нужного выходного напряжения
- Подбор емкости и типа выходного конденсатора для минимизации пульсаций
Особенности эксплуатации преобразователей на XL6019
На что следует обратить внимание при работе с XL6019?- Обеспечение хорошего теплоотвода, особенно при больших токах нагрузки
- Использование качественных компонентов (дросселя, конденсаторов) для достижения заявленных характеристик
- Правильная разводка печатной платы для минимизации помех
Как продлить срок службы преобразователя на XL6019? Избегайте превышения максимальных параметров, обеспечьте хорошую вентиляцию, защитите от влаги и пыли.
Типичные проблемы и их решение при работе с XL6019
С какими трудностями можно столкнуться при использовании XL6019?
- Повышенные пульсации выходного напряжения
- Нестабильность при малых нагрузках
- Перегрев при больших токах
Как решить эти проблемы?
- Увеличить емкость выходного конденсатора
- Использовать схему минимальной нагрузки
- Улучшить теплоотвод, возможно использование радиатора
Выбор компонентов для схемы на XL6019
Какие факторы следует учитывать при выборе компонентов?
- Индуктивность: выбирается исходя из требуемого тока и частоты преобразования
- Выходной конденсатор: низкий ESR, достаточная емкость для сглаживания пульсаций
- Диод Шоттки: с учетом максимального обратного напряжения и прямого тока
Как правильно выбрать дроссель для XL6019? Учитывайте максимальный ток, индуктивность и частоту работы преобразователя. Предпочтительны экранированные дроссели с низкими потерями.
Оптимизация КПД преобразователя на XL6019
Как добиться максимального КПД при работе с XL6019?
- Минимизация сопротивления проводников на печатной плате
- Использование компонентов с низкими потерями
- Оптимальный выбор частоты преобразования
- Правильный подбор соотношения входного и выходного напряжения
Какие факторы влияют на снижение КПД? Основные причины — потери в дросселе, диоде и самой микросхеме. Для их минимизации важно правильно выбирать компоненты и режимы работы.
Влияние температуры на работу XL6019
Как температура влияет на характеристики XL6019?
- При повышении температуры увеличивается сопротивление открытого канала MOSFET
- Возможно снижение частоты преобразования
- Уменьшается максимальный выходной ток
Что делать для стабильной работы при высоких температурах? Обеспечить хороший теплоотвод, возможно использование радиатора. При необходимости снизить выходную мощность.
Защита от перегрузки и короткого замыкания
Какие механизмы защиты реализованы в XL6019?
- Ограничение максимального тока
- Тепловая защита
- Защита от пониженного входного напряжения
Достаточно ли встроенной защиты? В большинстве случаев да, но для ответственных применений рекомендуется реализовать дополнительную внешнюю защиту.
Сравнение XL6019 с аналогами других производителей
Как XL6019 соотносится с конкурентами?
- LM2577 имеет меньший максимальный ток, но проще в применении
- MC34063 дешевле, но имеет худшие характеристики
- LT3757 предлагает лучшие параметры, но значительно дороже
Какие преимущества у XL6019 перед аналогами? Оптимальное сочетание характеристик и цены, широкая доступность, большой выбор готовых модулей на его основе.
Особенности применения XL6019 в автомобильной электронике
Почему XL6019 часто используется в автомобильных устройствах?
- Широкий диапазон входных напряжений подходит для работы от бортовой сети
- Высокий КПД минимизирует нагрев
- Встроенные защиты повышают надежность
На что обратить внимание при разработке автомобильных устройств на XL6019? Важно обеспечить защиту от перенапряжений и обратной полярности, а также хороший теплоотвод.
Применение XL6019 в портативных устройствах
Какие преимущества дает использование XL6019 в портативной электронике?
- Высокий КПД продлевает время работы от аккумулятора
- Компактные размеры позволяют создавать миниатюрные устройства
- Возможность работы при низком входном напряжении
Как оптимизировать схему на XL6019 для портативных применений? Используйте компоненты с малыми габаритами, оптимизируйте режимы работы для снижения потребления в режиме ожидания.
Перспективы развития технологии повышающих преобразователей
Какие тенденции наблюдаются в развитии DC-DC преобразователей?
- Повышение рабочих частот для уменьшения габаритов
- Улучшение КПД, особенно при малых нагрузках
- Интеграция дополнительных функций (например, управление по шине I2C)
Сохранит ли XL6019 свою актуальность в будущем? Вероятно, да — его характеристики по-прежнему актуальны для многих применений, а широкая распространенность обеспечивает доступность и поддержку.
Повышающий преобразователь на базе XL6009
Продолжая разбирать преобразователи…
Продавец в параметрах скромно ничего не указал, по спецификации XL6009 на вход можно подавать 5-32В, на выходе получать до 60В при токе ключа до 4А. Весьма оптимистично, будем проверять…
Прибыл запаянным в антистатический пакетик, хотя преобразователь не боится статики.
Качество монтажа нормальное, подстроечный резистор запаян вручную.
Подключение только пайкой.
Схема преобразователя
Модуль позволяет выставить уровень выходного напряжение начиная от входного и вплоть до 50В, однако, свыше 40В устанавливать не стоит, т.к. диод SS34 имеет максимальное обратное напряжение 40В, которое превышать нельзя.
Рабочая частота преобразователя 220кГц вместо заявленных 400кГц и это довольно странно, т.
к. частоту 220кГц имеет XL6019, который имеет больший ток ключа.Ток х/х в режиме 12В/24В — 7мА
Тип дросселя и его индуктивность на этот раз выбраны верно.
Проверку проводил при входных напряжениях 5В и 12В без какого либо радиатора «как есть», перегревом считал повышение температуры любого элемента свыше 80°С
В режиме 5В/12В преобразователь вытянул 0,8А, при большем токе начинает перегреваться XL6009
Измеренный КПД всего 75%
В режиме 12В/15В преобразователь вытянул 1,5А, при большем токе начинает перегреваться SS34
Измеренный КПД = 91%
В режиме 12В/24В преобразователь вытянул 1,2А, при большем токе начинают перегреваться XL6009 и SS34
В режиме 12В/36В преобразователь вытянул 0,75А, при большем токе начинает перегреваться XL6009
Измеренный КПД = 88%
Преобразователь работает при снижении входного напряжения вплоть до 3В, однако такой режим работы производитель не гарантирует.
Амплитуда пульсаций выходного напряжения в режиме 12В / 15В 1,5А около 0,5В, что довольно много
Очевидно, это связано с установленными конденсаторами низкого качества
Входной: 171мкФ ESR 0,44Ом
Выходной: 89мкФ ESR 0,75Ом
При замене выходного конденсатора более качественным 470мкФ/50В, пульсации значительно снизились
Ещё немного снизить пульсации поможет керамика (установлено дополнительно 10мкф/50В)
Напряжение на ключе
12/24В
12/36В
Особенности работы:
— отсутствует индикация питания, что нетипично для китайского преобразователя напряжения
— отсутствует защита от перегрузки и КЗ — при этом сгорает диод
— слабый низковольтный выходной диод
— конденсаторы низкого качества
Вывод: ожидал от преобразователя немного большего, для небольших нагрузок вполне подходит.

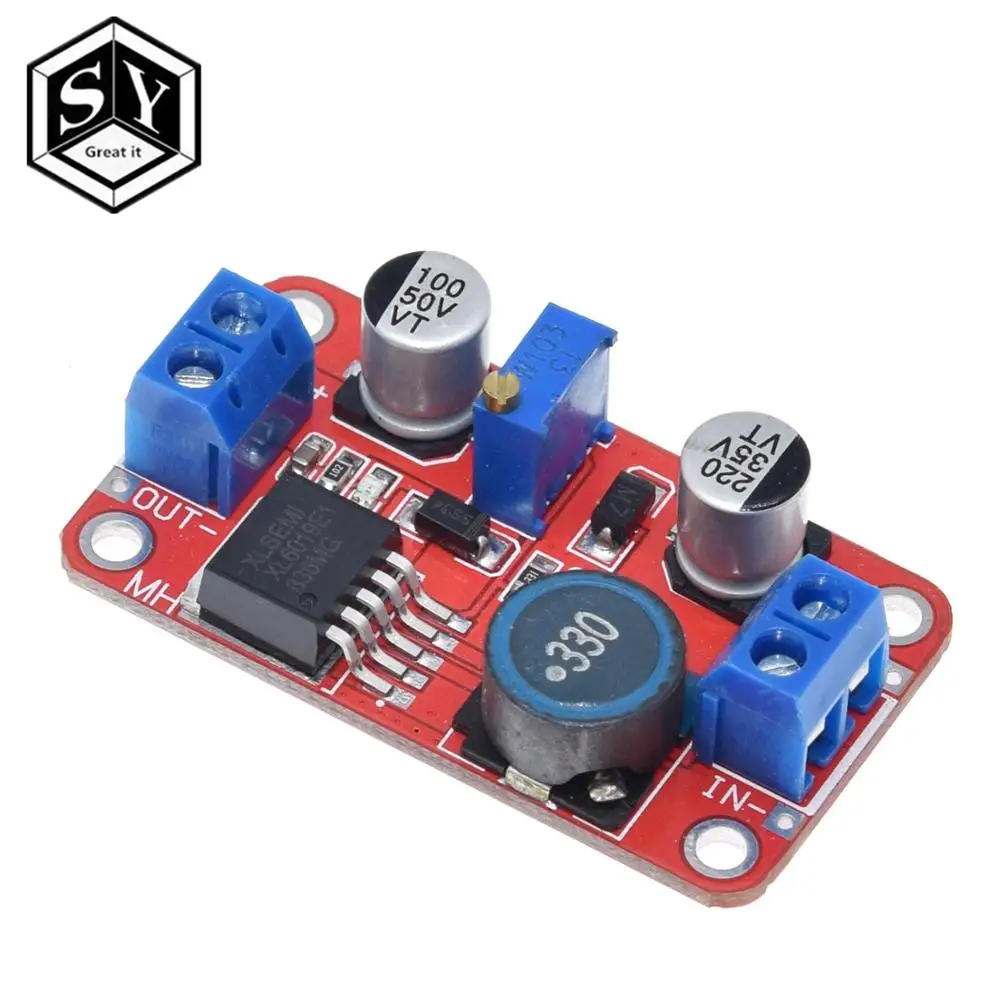

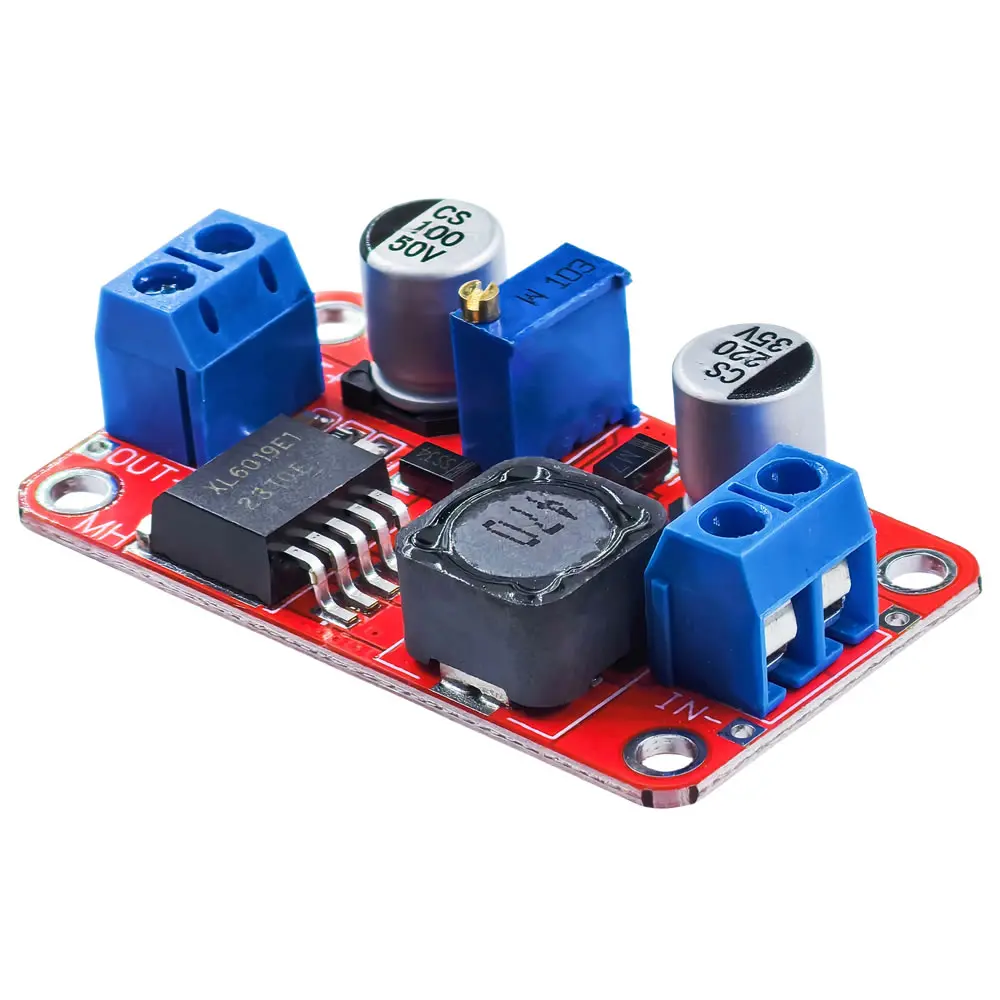

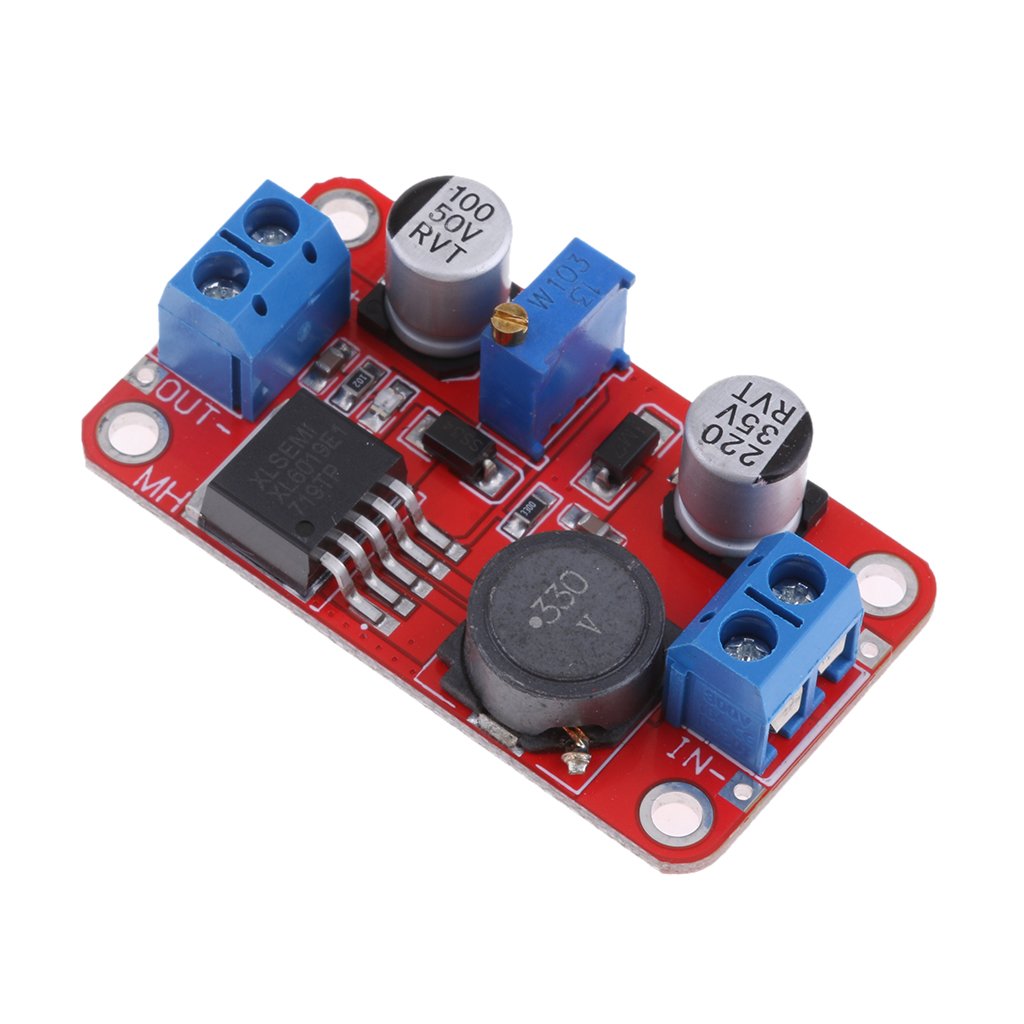

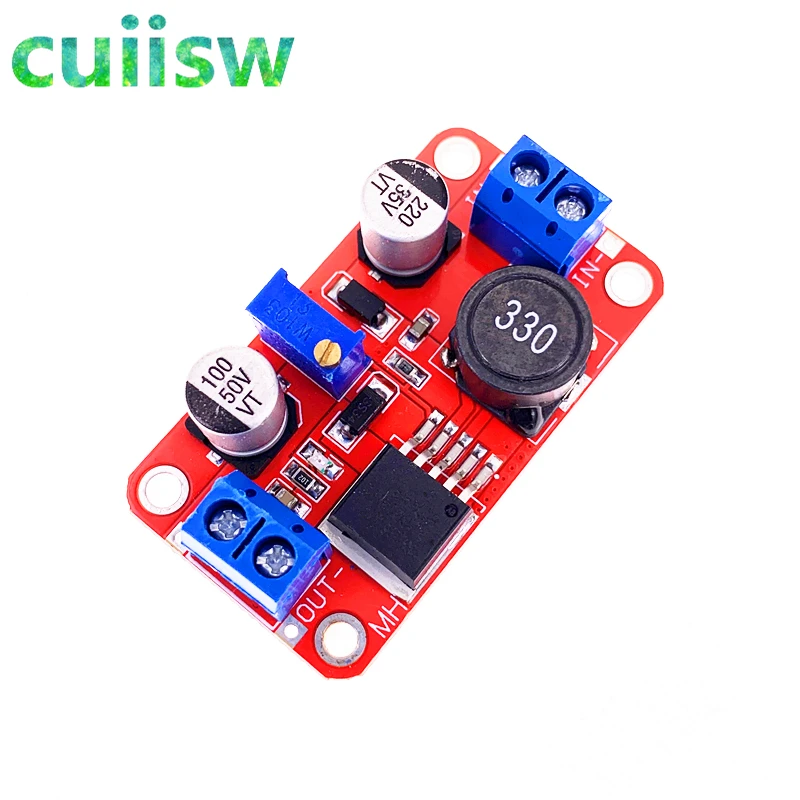

Модуль платы блока питания с регулируемым усилением XL6019 DC-DC Step Up
Модуль платы блока питания с регулируемым усилением XL6019 DC-DC Step Up- Тест-инструменты и инструменты
- Модули
Описание
Доставка и оплата
Гарантия
Q&A
Оптовый запрос
Выходное напряжение этого повышающего повышающего модуля постоянно регулируется (5-40 В).
Эффективность преобразования составляет до 90%.
Особенности:
Широкий диапазон входного напряжения, максимум до 35 В.
Выходное напряжение регулируется, максимум до 40В.
Встроенная защита от перегрева и перегрузки по току, с высокой стабильностью.
Эффективность преобразования: до 90%.
Характеристики:
Количество: 1 шт.
Выходное напряжение: макс. 35V
Выходное напряжение: 5-40 В постоянного тока регулируется
Частота переключения: 150 кГц
Размер упаковки: 75 * 35 * 35 мм / 2,95 * 1,38 * 1,38 дюйма
Вес упаковки: 21 г / 0,74 унции
Примечание. Из-за различного экрана и светового эффекта фактический цвет элемента может немного отличаться от цвета, указанного на изображениях.
Список пакетов:
1 * Step Up Boost Module
Отзывы клиентов
Отзывов пока нет.
- 5 звезды
- 4 звезды
- 3 звезды
- 2 звезды
- 1 звезды
Поделитесь своими мыслями с другими клиентами и получите баллы Cafago, первые 5 отзывов получают х2 Cafago баллов!
Написать отзыв
Будьте первым, кто оставит свой отзыв об этом товаре
Лучшие товары Больше
- 51
GOGOBEST GF600 Электрический велосипед 40В 1000Вт Максимальная скорость 40км/ч
45″>€2999.99€1499.99
- 47
GOGOBEST GF700 Электрический велосипед 48V 500W 17.5Ah Аккумулятор Максимальная скорость 50 км/ч
€2999.99
€1599.99
- 56
BEZIOR XF200 Складной электрический велосипед 48V 1000W Максимальная скорость двигателя 40 км/ч
€2899.99
€1296.89
- 35
KAISDA K1V Складной электрический велосипед 36V 250W 10.4AH Аккумулятор Максимальная скорость 25 км/ч
€1499.99
€989.99
- 45
FAFREES 20F054 Складной электрический велосипед 36V 250W Motor Максимальная скорость 25 км/ч
€1799.99
€999.99
XL6009 XL6019 4A 5-50V DC-DC Повышающий преобразователь Понижающий модуль питания Регулируемый выход Super LM2577 Повышающий модуль Распродажа
Четыре модели доступны:
XL6019
XL6009 синий Технические параметры:
Спецификация модели: Автоматический понижающий модуль
Свойства модуля: Неизолированный повышающий (BOOST)
Выпрямление: Несинхронное выпрямление
Входной диапазон: 3,8–32 В
Выходной диапазон: 1,25–35 В
Входной ток: 3 А (макс.
), без нагрузки 18 мА (5 В на входе, 8 В на выходе, без нагрузки менее 18 мА. Выше напряжение , тем больше ток нагрузки.)
Эффективность преобразования: <94% (чем выше давление, тем ниже эффективность)
Частота переключения: 400 кГц
Выходная пульсация: 50 мВ (чем выше напряжение, тем больше ток, больше пульсация)
Регулировка нагрузки: ± 0,5%
Регулировка напряжения: ± 0,5%
Рабочая температура: -40 ~ +85°C
Размеры: 48 мм * 25 мм * 14 мм (Д * Ш * В) и другие приложения нестабильности напряжения.
XL6019 Введение:
XL6019 представляет собой монолитную интегральную схему, специально разработанную для повышения и понижения. Он может работать в диапазоне входного напряжения от 5 до 40 В постоянного тока, с низкой пульсацией и встроенным силовым МОП. XL6019имеет встроенный генератор фиксированной частоты и схему частотной компенсации, что упрощает схемотехнику. Контур управления PWM может регулировать линейное изменение рабочего цикла от 0% до 90%.
Встроенная функция защиты от перегрузки по току и функция отключения логического уровня EN Foot.
Характеристики:
1. Обычная полностью интегрированная схема выхода постоянного напряжения имеет меньше периферийных устройств и более низкую стоимость системы.
2. Широкий диапазон входного напряжения, высокое входное напряжение до 35В.
3. Выходное напряжение можно отрегулировать для поддержки 40 В.
4. Встроенная защита от перегрева и защита от перегрузки по току, полный набор схемы защиты надежности, высокая надежность.
5. Эффективность преобразования системы может достигать более 90%, что удобно для теплового расчета.
6. Широкий диапазон входного напряжения от 5В до 40В.
7. Напряжение дискретизации выходного напряжения 1,25 В.
8. Встроенная функция защиты от перенапряжения ПО.
9. Фиксированная частота переключения 220 кГц.
10. Большой ток переключения 5А.
11. Эффективность преобразования более 94%.
12. RU Функцию выключения TTL.
13. Превосходная линейность и скорость регулировки нагрузки.
14. Встроенный силовой МОП.
15. Встроенная функция компенсации частоты.
16. Встроенная функция плавного пуска.
Параметр:
1. Спецификация модели: Бустерный модуль XL6019
2. Модульная природа: Изолированный форсированный
3. Режим выпрямителя: Асинхронное выпрямление
4. Диапазон входного сигнала: Ограничение: 3–40 В, рекомендуется: 3–35 В
5. Диапазон вывода: Ограничение: 5–45 В, рекомендуется: 5–40 В (с помощью вращающегося потенциометра)
6. Диапазон входного сигнала: предел: 0–5 А, рекомендуемый: 0–3 А
7. Эффективность преобразования: до 94 %
8. Эффективность переключения: 20 кГц, технология импульсного источника питания второго поколения
: Менее 100 мВ
10. Скорость регулировки нагрузки: +0,5%
11. Скорость регулировки напряжения: +0,5%
12.
Рабочая температура: Ограничение: -40°C〜+150℃ Рекомендуется: -20℃~+85℃
13. Защита от обратного подключения: вход 40 В против обратного подключения защита
XL6009 Параметры модуля Buck-Boost:
Спецификация модели: Красная версия регулируемого повышающего и понижающего блока питания
Свойства модуля: Неизолированный повышающий и понижающий модуль
Входное напряжение: 5–32 В
Выходное напряжение: плавно регулируемое (1,2–35 В)
Входной ток: 4 А (МАКС.)
Выходной ток: 1,5 А (МАКС.)
Выходная мощность: естественное охлаждение 20 Вт, радиатор 25 Вт (МАКС.) Фактическая мощность ( Максимальная выходная мощность = Входное напряжение * Эффективность преобразования * 4 А)
Эффективность преобразования
Эффективность измеренного общего напряжения и тока (следующее только для справки)
| Input voltage (V) | Input current (A) | Output voltage (V) | Output current (A) | Conversion efficiency | |
| 1 | 0.531 | 12.012 | 0.200 | 89.01% | |
| 2 | 5.055 | 1.361 | 12.006 | 0.500 | 87.25% |
| 3 | 5.011 | 2.990 | 11.983 | 1.000 | 79.98% |
| 4 | 8.413 | 0.316 | 12.021 | 0.200 | 90.43% |
| 5 | 8.402 | 0.777 | 12.016 | 0.500 | 92.03% |
| 6 | 8. 378 | 1.585 | 12.004 | 1.000 | 90.40% |
| 7 | 8.355 | 2.440 | 11.986 | 0.500 | 88.19% |
| 8 | 8.332 | 3.345 | 11.953 | 2.000 | 85.78% |
| 9 | 12.012 | 0.442 | 24. 125 | 0.200 | 90.88% |
| 10 | 11.993 | 1.093 | 24.125 | 0.500 | 92.02% |
| 11 | 11.963 | 24.050 | 1.000 | 90.27% | |
| 12 | 11.985 | 1.350 | 36.320 | 0.400 | 89.66% |
| 13 | 23.985 | 1.087 | 48.020 | 0.500 | 92.09 % |
| 14 | 23.992 | 0.799 | 35.850 | 0.500 | 93.51% |
083″> 5.083Output ripple
ВЫХОД 12 В 24 В 0,5A RIPPLE 30MV 20M полосы пропускания (только для справки)
| Рабочая температура | промышленная-г -ная (-40 ° C〜+85 ° CHATE+85 ° CHATE+85 ° CHS〜+85 ° CHS〜+85 ° CHS〜+85 ° CHS〜+85 ° CHSTH+85 ° CHSTH+85 ° CHSTH+85 ° CHSTH+85 ° C+85 at+85 ° C+85 °. температура окружающей среды выше 40 градусов, уменьшите мощность или увеличьте отвод тепла.) | ||
| Повышение температуры при полной нагрузке | 45℃ | ||
| Рабочая частота | 400 кГц | 0148Typical 15mA (Turn the 5V to 12V) | |
| Load adjustment rate | ±0.5% | ||
| Voltage adjustment rate | ±0.5% | ||
| Dynamic response speed | 5% 200uS | ||
| Включить порт управления | Да, высокий уровень 1,4 В-VIN (ВКЛ), низкий уровень 0-0. 8 В (ВЫКЛ.) Высокий уровень по умолчанию | ||
| Защита от короткого замыкания | Нет (пожалуйста, установите на входе предохранитель или защитную цепь) | ||
| Способ установки | Можно привинчивать (фиксированное отверстие 3 мм), два фиксированных отверстия | ||
| Способ соединения | Сварка. После добавления контактов его можно напрямую приварить к печатной плате. |
XL6009 Параметр модуля повышения:
Спецификация модели: XL6009 Регулируемый блок питания постоянного тока
Свойства модуля: Неизолированный модуль повышения
(5В-50В)
Входной ток: 4 А (МАКС.)
Выходной ток: 2,5 А (МАКС.)
Выходная мощность: естественное охлаждение 15 Вт, радиатор 25 Вт (МАКС.) Фактическая мощность (Максимальная выходная мощность = входное напряжение * эффективность преобразования * 4 А)
Эффективность преобразования
Эффективность измеренного общего напряжения и тока (следующее только для справки)
| Входное напряжение (В) | Входной ток 4 (A) | Output current (A) | Conversion efficiency | |||||||||||||||
| 1 | 0.531 | 12.012 | 0.200 | 89.01% | ||||||||||||||
| 2 | 5.055 | 1.361 | 12.006 | 0.500 | 87.25% | |||||||||||||
| 3 | 5.011 | 2.990 | 11.983 | 1.000 | 79.98% | |||||||||||||
| 4 | 8.413 | 0.316 | 12.021 | 0.200 | 90.43% | |||||||||||||
| 5 | 8.402 | 0.777 | 12.016 | 0.500 | 92.03% | |||||||||||||
| 6 | 8. 378 | 1.585 | 12.004 | 1.000 | 90.40% | |||||||||||||
| 7 | 8.355 | 2.440 | 11.986 | 0.500 | 88.19% | |||||||||||||
| 8 | 8.332 | 3.345 | 11.953 | 2.000 | 85.78% | |||||||||||||
| 9 | 12.012 | 0.442 | 24. 125 | 0.200 | 90.88% | |||||||||||||
| 10 | 11.993 | 1.093 | 24.125 | 0,500 | 92,02% | |||||||||||||
| 11 | 11,963 | 24,050 | 1,000 | 24,050 | 1,000 | 24,050 | 1,000 | 24,050 | 1,000 | 24,050 | 1,000 | 24,050 | ,0315 11.985 | 1.350 | 36.320 | 0.400 | 89.66% | |
| 13 | 23.985 | 1.087 | 48.020 | 0.500 | 92.09% | |||||||||||||
| 14 | 23.992 | 0.799 | 35.850 | 0,500 | 93,51% |
Пульсации на выходе
Вход 12 В Выход 24 В 0,5 А Пульсации 30 МВ Полоса пропускания 20 м (только для справки)
3
20002
| Рабочая температура | Промышленный класс (-40°C~+85°C) (Если температура окружающей среды выше 40 градусов, уменьшите мощность или увеличьте отвод тепла. Похожие записи |
