Таблица размеров всех кабельных стяжек — на сайте ХомутПласт
Нейлоновые кабельные стяжки являются одним из самых распространенных крепежных элементов, они используются повсюду, при монтаже и маркировке кабеля, для фиксации труб и шлангов, в строительстве, промышленности и быту.
Конструкция кабельной стяжки очень проста. Она представляет собой плоскую ленту с одной стороны, которой, нанесены специальные насечки, с противоположной стороны лента абсолютно гладкая. С краю располагается замок с храповым механизмом, конец ленты заострен и слегка загнут, для более удобного монтажа.
Для того чтобы зафиксировать стяжку необходимо продеть заостренный конец ленты через отверстие в корпусе замка. Цепляясь за однонаправленные насечки на ленте, храповик блокирует движение в обратном направлении, тем самым плотно удерживая, фиксируемый элемент конструкции.
Основным критерием выбора кабельной стяжки, безусловно, является — размер. Размер нейлонового хомута обозначается сочетанием двух цифр: ширины ленты и ее длины.
Кабельная стяжка 3,6 х 200,
где 3,6 – ширина ленты; 200 – длина ленты.
Помимо ширины и длины, существуют такие очень важные параметры, как максимальная рабочая нагрузка или, иными словами, прочность на разрыв, а также диаметр обхвата пучка кабелей, обязательно минимальный и максимальный.
Простые одноразовые стяжки имеют самую широкую размерную сетку, другие виды обладают не таким большим обилием размеров, но, тем не менее, везде можно подобрать наиболее подходящий вариант.
Ниже представлены таблицы размеров кабельных стяжек в зависимости от типа.
Стяжки кабельные нейлоновые стандартные
| Обозначение | Ширина, мм | Длина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг | |
мин. | макс. | ||||
| 2,5 х 60 | 2,5 | 60 | 2 | 11 | 8 |
| 2,5 х 80 | 2,5 | 80 | 2 | 16 | 8 |
| 2,5 х 100 | 2,5 | 100 | 22 | 8 | |
| 2,5 х 120 | 2,5 | 120 | 2 | 30 | 8 |
| 2,5 х 150 | 2,5 | 150 | 2 | 35 | 8 |
| 2,5 х 200 | 2,5 | 200 | 3 | 50 | 8 |
| 3,6 х 150 | 3,6 | 150 | 3 | 35 | 18 |
| 3,6 х 200 | 3,6 | 200 | 3 | 50 | 18 |
| 3,6 х 250 | 3,6 | 250 | 3 | 65 | 18 |
| 3,6 х 300 | 3,6 | 300 | 3 | 80 | 18 |
| 3,6 х 350 | 3,6 | 3 | 90 | 18 | |
| 3,6 х 370 | 3,6 | 370 | 3 | 100 | 18 |
| 4,6 х 150 | 4,6 | 150 | 3 | 35 | 22 |
| 4,6 х 200 | 4,6 | 200 | 3 | 50 | 22 |
| 4,6 х 250 | 4,6 | 250 | 3 | 65 | 22 |
| 4,6 х 300 | 4,6 | 300 | 3 | 80 | 22 |
| 4,6 х 350 | 4,6 | 350 | 3 | 90 | 22 |
| 4,6 х 380 | 4,6 | 380 | 3 | 100 | 22 |
| 4,6 х 400 | 4,6 | 400 | 3 | 105 | 22 |
| 4,6 х 430 | 4,6 | 430 | 3 | 120 | 22 |
| 4,6 х 450 | 4,6 | 450 | 3 | 130 | 22 |
| 4,6 х 500 | 4,6 | 500 | 3 | 150 | 22 |
| 7,6 х 200 | 7,6 | 200 | 4 | 50 | 55 |
| 7,6 х 250 | 7,6 | 250 | 4 | 65 | 55 |
| 7,6 х 300 | 7,6 | 300 | 4 | 80 | 55 |
| 7,6 х 350 | 7,6 | 350 | 4 | 90 | 55 |
| 7,6 х 400 | 7,6 | 400 | 4 | 105 | 55 |
| 7,6 х 450 | 7,6 | 450 | 4 | 120 | 55 |
| 7,6 х 500 | 7,6 | 500 | 4 | 150 | 55 |
| 7,6 х 550 | 7,6 | 550 | 4 | 165 | 55 |
| 9 х 400 | 9 | 400 | 8 | 105 | 80 |
| 9 х 450 | 9 | 450 | 8 | 120 | 80 |
| 9 х 500 | 9 | 500 | 8 | 150 | 80 |
| 9 х 550 | 9 | 550 | 8 | 160 | |
| 9 х 600 | 9 | 600 | 8 | 170 | 80 |
| 9 х 650 | 9 | 650 | 8 | 185 | 80 |
| 9 х 720 | 9 | 720 | 10 | 195 | 80 |
| 9 х 800 | 9 | 800 | 10 | 230 | 80 |
| 9 х 900 | 9 | 900 | 10 | 265 | 80 |
| 9 х 1000 | 9 | 1000 | 10 | 300 | 80 |
| 9 х 1200 | 9 | 1200 | 10 | 370 | 80 |
Стальные кабельные стяжки
| Обозначение | Ширина, мм | Длина, мм | Толщина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг | |
мин. | макс. | |||||
| 4,6х125 | 4,6 | 125 | 0,26 | 3 | 28 | 55 |
| 4,6х150 | 4,6 | 150 | 0,26 | 3 | 38 | 55 |
| 4,6х200 | 4,6 | 200 | 0,26 | 3 | 48 | 55 |
| 4,6х250 | 4,6 | 250 | 0,26 | 3 | 66 | 55 |
| 4,6х300 | 4,6 | 300 | 0,26 | 3 | 82 | 55 |
| 4,6х350 | 4,6 | 350 | 0,26 | 3 | 98 | 55 |
| 4,6х400 | 4,6 | 400 | 0,26 | 3 | 114 | 55 |
| 4,6х500 | 4,6 | 500 | 0,26 | 3 | 150 | 55 |
| 4,6х600 | 4,6 | 600 | 0,26 | 3 | 183 | 55 |
| 4,6х800 | 4,6 | 800 | 0,26 | 3 | 234 | 55 |
| 4,6х1000 | 4,6 | 1000 | 0,26 | 3 | 295 | 55 |
| 7,9х150 | 7,9 | 150 | 0,26 | 4 | 38 | 120 |
| 7,9х200 | 7,9 | 200 | 0,26 | 4 | 48 | 120 |
| 7,9х250 | 7,9 | 250 | 0,26 | 4 | 66 | 120 |
| 7,9х300 | 7,9 | 300 | 0,26 | 4 | 82 | 120 |
| 7,9х350 | 7,9 | 350 | 0,26 | 4 | 98 | 120 |
| 7,9х400 | 7,9 | 400 | 0,26 | 4 | 114 | 120 |
| 7,9х500 | 7,9 | 500 | 0,26 | 4 | 150 | 120 |
| 7,9х600 | 7,9 | 600 | 0,26 | 4 | 183 | 120 |
| 7,9х800 | 7,9 | 800 | 0,26 | 4 | 234 | 120 |
| 7,9х1000 | 7,9 | 1000 | 0,26 | 4 | 295 | 120 |
Стяжка кабельная многоразовая
| Обозначение | Ширина, мм | Длина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг | |
мин. | макс. | ||||
| 7,5 x 200 | 7,5 | 200 | 4 | 45 | 20 |
| 7,2 x 250 | 7,5 | 250 | 4 | 60 | 20 |
| 7,2 x 300 | 7,5 | 300 | 4 | 75 | 20 |
Стяжки кабельные морозостойкие
| Обозначение | Ширина, мм | Длина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг | |
мин. | макс. | ||||
| 7,0х250 | 7,0 | 250 | 4 | 65 | 42 |
| 7,0х300 | 7,0 | 300 | 4 | 80 | 42 |
| 7,6х350 | 7,6 | 350 | 5 | 90 | 46 |
| 7,6х400 | 7,6 | 400 | 5 | 105 | 46 |
| 7,6х500 | 7,6 | 500 | 5 | 250 | 46 |
Кабельная стяжка VELCRO
| Обозначение | Ширина, мм | Длина, мм | Диаметр охвата, мм | |
мин. | макс. | |||
| 12х135 | 12 | 135 | 2 | 32 |
| 16х210 | 16 | 210 | 3 | 52 |
| 16х310 | 16 | 310 | 3 | 84 |
Маркировочные кабельные стяжки
| Обозначение | Ширина, мм | Длина, мм | Длина маркировочной площадки, мм | Ширина маркировочной площадки, мм | Максимальная рабочая нагрузка, кг |
| 3х100 | 2,5 | 100 | 25 | 8 | 8 |
| 3х200 | 2,5 | 200 | 25 | 8 | 8 |
| 4х205 | 3,6 | 205 | 25 | 8 | 18 |
Стяжка кабельная под винт
| Обозначение | Ширина, мм | Длина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг | |
мин. | макс. | ||||
| 3,5х100 | 3,5 | 100 | 2 | 22 | 18 |
| 3,6х145 | 3,6 | 145 | 3 | 32 | 18 |
| 4,3х220 | 4,3 | 220 | 3 | 54 | 22 |
| 7,6х380 | 7,6 | 380 | 4 | 98 | 55 |
Цветные кабельные стяжки
| Обозначение | Ширина, мм | Длина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг | |
мин. | макс. | ||||
| 3х100 | 2,5 | 100 | 2 | 22 | 8 |
| 4х150 | 3,6 | 150 | 3 | 35 | 18 |
| 4х200 | 3,6 | 200 | 3 | 50 | 18 |
| 5х300 | 4,5 | 300 | 3 | 80 | 22 |
| 8х400 | 7,6 | 400 | 4 | 105 | 55 |
Кабельные стяжки с дюбелем
| Обозначение | Ширина, мм | Длина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг | Диаметр дюбеля, мм | Длина дюбеля, мм |
| 7,6х150 | 7,6 | 150 | 35 | 55 | 8 | 32 |
Кабельная стяжка с металлическим зубом
| Обозначение | Ширина, мм | Длина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг | |
мин. | макс. | ||||
| 3х100 | 3 | 100 | 2 | 25 | 18 |
| 4х150 | 4 | 150 | 3 | 35 | 28 |
| 4х200 | 4 | 200 | 3 | 50 | 28 |
| 5х300 | 5 | 300 | 3 | 80 | 52 |
| 8х350 | 8 | 350 | 4 | 90 | 80 |
Кабельные стяжки усиленные
| Обозначение | Ширина, мм | Длина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг |
| 6х180 | 6 | 180 | 45 | 35 |
| 9х180 | 9 | 180 | 45 | 40 |
| 9х260 | 9 | 260 | 66 | 60 |
| 9х350 | 9 | 350 | 90 | 60 |
Стяжки кабельные стальные с полимерным покрытием
| Обозначение | Ширина, мм | Длина, мм | Толщина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг | |
мин. | макс. | |||||
| 4,6х125 | 4,6 | 125 | 0,38 | 3 | 28 | 55 |
| 4,6х150 | 4,6 | 150 | 0,38 | 3 | 38 | 55 |
| 4,6х200 | 4,6 | 200 | 0,38 | 3 | 48 | 55 |
| 4,6х250 | 4,6 | 250 | 0,38 | 3 | 66 | 55 |
| 4,6х300 | 4,6 | 300 | 0,38 | 3 | 82 | 55 |
| 4,6х350 | 4,6 | 350 | 0,38 | 3 | 98 | 55 |
| 4,6х400 | 4,6 | 400 | 0,38 | 3 | 114 | 55 |
| 4,6х500 | 4,6 | 500 | 0,38 | 3 | 150 | 55 |
| 4,6х600 | 4,6 | 600 | 0,38 | 3 | 183 | 55 |
| 4,6х800 | 4,6 | 800 | 0,38 | 3 | 234 | 55 |
| 4,6х1000 | 4,6 | 1000 | 0,38 | 3 | 295 | 55 |
| 7,9х150 | 7,9 | 150 | 0,38 | 4 | 38 | 120 |
| 7,9х200 | 7,9 | 200 | 0,38 | 4 | 48 | 120 |
| 7,9х250 | 7,9 | 250 | 0,38 | 4 | 66 | 120 |
| 7,9х300 | 7,9 | 300 | 0,38 | 4 | 82 | 120 |
| 7,9х350 | 7,9 | 350 | 0,38 | 4 | 98 | 120 |
| 7,9х400 | 7,9 | 400 | 0,38 | 4 | 114 | 120 |
| 7,9х500 | 7,9 | 500 | 0,38 | 4 | 150 | 120 |
| 7,9х600 | 7,9 | 600 | 0,38 | 4 | 183 | 120 |
201
Стяжки кабельные с площадкой под дюбель
| Обозначение | Ширина, мм | Длина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг | Диаметр отверстия под дюбель, мм | Длина дюбеля, мм | Площадка, мм |
| 7,х165 | 7,5 | 165 | 33 | 55 | 8 | 33 | 12,3х20 |
Кабельная стяжка с шариковым замком
| Обозначение | Ширина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг |
| 120 | 120 | 25 | 8 |
| 150 | 150 | 35 | 8 |
| 180 | 180 | 45 | 8 |
Кабельные стяжки с дюбель пистоном
| Обозначение | Ширина, мм | Длина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг | Диаметр отверстиия, мм | Толщина панели, мм | |
мин. | макс. | ||||||
| 2,5х100 | 2,5 | 100 | 2 | 22 | 8 | 4,5 | 2,4 |
| 4,8х190 | 4,8 | 190 | 3 | 45 | 22 | 6,5 | 3,2 |
| 8,0х175 | 8 | 175 | 4 | 44 | 18 | 6,5 | 3,2 |
Кабельная стяжка — подвес для крепления к тросу
| Обозначение | Ширина, мм | Длина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг | |
мин. | макс. | ||||
| 160 | 12 | 160 | 6 | 30 | 60 |
Стяжка кабельная металлическая лестничного типа
| Обозначение | Ширина, мм | Длина, мм | Толщина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг |
| 7х200 | 7 | 200 | 0,3 | 48 | 85 |
| 7х300 | 7 | 300 | 0,3 | 76 | 85 |
| 7х400 | 7 | 400 | 0,3 | 96 | 85 |
Стяжка кабельная нержавеющая бугельного типа
| Обозначение | Ширина, мм | Длина, мм | Толщина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг |
| 5,0х150 | 5 | 150 | 0,7 | 34 | 60 |
| 5,0х230 | 5 | 230 | 0,7 | 50 | 60 |
| 9,6х330 | 9,6 | 330 | 0,5 | 83 | 100 |
| 9,6х450 | 9,6 | 450 | 0,5 | 119 | 100 |
Кабельные стяжки из нержавеющей стали с пружинной волной
| Обозначение | Ширина, мм | Длина, мм | Толщина, мм | Диаметр охвата, мм | Максимальная рабочая нагрузка, кг | |
мин. | макс. | |||||
| 7,9х300 | 7,9 | 300 | 0,26 | 51 | 82 | 120 |
| 7,9х400 | 7,9 | 400 | 0,26 | 51 | 114 | 120 |
| 7,9х500 | 7,9 | 500 | 0,26 | 51 | 150 | 120 |
| 7,9х600 | 7,9 | 600 | 0,26 | 51 | 174 | 120 |
В последнее время кабельные хомуты (кабельные стяжки, пояски) приобрели достаточную известность как один из наиболее быстрых, удобных и экономически выгодных способов бандажирования, крепления и маркировки кабелей при проведении электромонтажных работ. Использование пластиковых хомутов (стяжек) приобрело особую актуальность в связи с современными требованиями монтажа СКС (Структурированных Кабельных Систем)
Кабельные хомуты (кабельные стяжки) могут различаться по размерам (длине и ширине), цветовой гамме и материалу исполнения, соответственно величине максимальной нагрузки, которую они способны выдержать. Широкая цветовая гамма предлагает возможность удовлетворения и вкусовых предпочтений отдельного электромонтажника, и эстетического оформления помещения. Цвет хомутов несет не только эстетическую нагрузку. В состав черных хомутов, добавлен угольный порошок, который является одним из наиболее эффективных стабилизаторов, известных сегодня. Равномерное распределение угольного порошка обеспечивает хорошую стойкость к ультрафиолетовому излучению без большого воздействия на физические свойства. Стабилизатор УФ излучения удлиняет срок службы кабельных хомутов.
Весь спектр электротехнической продукции.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6
6Фортисфлекс Кабельные стяжки стандартные нейлоновые белые
Кабельные стяжки КСС – кабельные стяжки стандартные одностороннего хода из композиции нейлона 6.
6 (PA 6.6). Данная продукция известна под многими названиями такими как «кабельные хомуты», «нейлоновые стяжки», «пластмассовые стяжки», «кабельные ремешки» и др. Нейлоновые стяжки отличаются малым весом, не поддерживают горение и не содержат галогенов. Кабельные стяжки КСС торговой марки « Fortisflex» обладают высокой механической прочностью, эластичностью, термостойкостью, устойчивостью ко многим химическим реагентам и превосходными диэлектрическими свойствами.
Характерной особенностью стяжек КСС является зубчатый рельеф ленты, который при монтаже входит в зацепление с встроенным фиксатором замка, обеспечивая ступенчатую затяжку. Обратный ход блокируется храповым механизмом, на рабочей поверхности которого расположены пилообразные выступы.
Для производства кабельных стяжек КСС торговой марки «Fortisflex» используется только чистая первичная композиция нейлона 6.6 от лучших мировых производителей пластмасс. Нейлоновые стяжки «Fortisflex» выпускаются в так называемой серии «А» со стандартизированной шириной и толщиной стяжек.
В отличие от продукции многих компаний-импортеров, при изготовлении нейлоновых стяжек КСС торговой марки «Fortisflex» не допускается использование «вторичного» переработанного сырья и занижение материалоемкости изделий путем уменьшения ширины и толщины. Высокие требования к качеству используемых материалов и надежности крепежной конструкции в целом — отличительная особенность изделий торговой марки «Fortisflex».
Нейлоновые стяжки КСС имеют широкий размерный ряд от стяжек длиной 60 мм до стяжек длиной более метра. В зависимости от ширины стяжек и допустимой рабочей нагрузки стяжки КСС «Fortisflex» представлены в 4-х базовых группах: миниатюрные, стандартные, усиленные и стяжки для экстремальных нагрузок. Цветовое исполнение: белый (натуральный), черный, красный, синий, зеленый, желтый. Нейлоновые стяжки КСС черного цвета обладают устойчивостью к ультрафиолетовому излучению, цветные стяжки – отличное решение для идентификации и маркировки пучков проводов.
Для ускорения монтажа и обеспечения профессионального качества работ рекомендовано использование инструментов ТG-01 (КВТ) с автоматической обрезкой, а также TG-03 (КВТ) и TG-04 (КВТ) с обрезкой конца стяжки в ручном режиме.
При использовании нейлоновых стяжек следует принимать во внимание гигроскопичную природу самого нейлона, т.е. зависимость его свойств от влажности и способности как впитывать, так и терять влагу. В связи с этим, в тех случаях, когда вскрытая упаковка может быть использована через неопределенное время рекомендуется герметично запечатывать пакет для предотвращения пересыхания и сохранения гибкости стяжек. В любом случае, функциональность высохших и ломких стяжек может быть легко восстановлена путем добавления в пакет некоторого количества воды при условии, что при их изготовлении не использовалась «вторичное» сырье. После того, как кабельные стяжки уже установлены, они будут выполнять свою крепежную функцию вне зависимости от колебаний уровня влажности и температур.
Благодаря своему неизменно высокому качеству нейлоновые стяжки КСС торговой марки «Fortisflex», получили широкое распространение в самых различных отраслях промышленности и сферах деятельности. Сегодня стяжки из легкого и прочного нейлона используются не только в электромонтажных работах и электронике, но и в быту, строительстве, упаковочной отрасли, на транспорте и различных отраслях промышленности.
Эксплуатационные характеристики:
- Гарантийный срок хранения: 2 года
- Гарантийный срок эксплуатации: 1 год
- Срок службы: 3 года
Кабельные стяжки, хомуты и специальный крепёж
Кабельные стяжки, хомуты и крепления HellermannTyton – надёжный выбор!
Кабельные стяжки и различные аксессуары для крепежа должны отвечать современным требованиям на предприятиях любой сложности, так как используются в широчайшем диапазоне сфер применения — начиная с электромонтажных работ по фиксации кабеля с помощью стяжек в обычных средах и заканчивая эксплуатацией кабельных стяжек в специфических отраслях с экстремальными условиями. Являясь ведущим мировым производителем кабельных стяжек и крепёжных аксессуаров, компания ХеллерманнТайтон задаёт стандарты производства в данном сегменте, предлагая стяжки со стандартным и расширенным температурным диапазоном, стойкие к УФ-излучению, механическим нагрузкам и химикатам, с насечками как с внутренней, так и внешней стороны (для защиты оболочек кабелей от истирания при вибрациях), кабельные стяжки многоразового применения и кабельных стяжки без насечек (для плотного уплотнения различных труб).
Диапазон выпускаемой продукции дополняют кабельные стяжки для предварительной быстрой фиксации с уже последующим окончательным закреплением (Q-tie серия), мягкие стяжки (для фиксации оптических кабелей), кабельные стяжки из нержавеющей стали (304, 316 AISI) и кабельные стяжки совместно с различными креплениями (крепёжными элементами).
Как ведущий производитель высококачественных кабельных стяжек и аксессуаров, компания ХеллерманнТайтон предлагает комплексные решения для задач практически любой сложности. Продукция ХеллерманнТайтон не только отвечает большинству современных требований для кабельных стяжек и различных креплений, но и непрерывно расширяет технологические возможности применения крепёжной продукции. Разработка новых кабельных стяжек и креплений производится совместно с конечными пользователями, которые сталкиваются с самыми исключительными и специфическими условиями эксплуатации.
Кабельные стяжки, хомуты и различные крепления ХеллерманнТайтон отвечают высочайшим стандартам качества и, в первую очередь, прочностным характеристикам изделий.
Широкий выбор цветов и размеров кабельных стяжек и креплений позволяет клиентам выбрать подходящие им изделия (стяжки, хомуты, специальные крепёжные элементы и другое) для каждого отдельного случая исходя из требуемых условий на объектах.
Уникальные кабельные стяжки серии Q-tie с открытым замком являются одним из примеров инновационных разработок компании HellermannTyton, благодаря которому возможна лёгкая установка кабельной стяжки «вслепую».
Более того, кабельные стяжки из нержавеющей стали с системой замка Ball-Lock (Бол Лок) имеют высочайшую прочность на разрыв. Ассортимент кабельных стяжек из полимера дополняют стяжки с металлическими фракциями, подходят для пищевой промышленности для улавливания детекторами, или кабельные стяжки с двойным замком для параллельной фиксации двух типов кабелей — для автомобильной промышленности. Специальные мягкие кабельные стяжки с текстильной основой для удобной связки и защиты проводов.
Кабельные стяжки для подверженных механическим нагрузкам объектов; стяжки с клипсой, вращающиеся на 360 градусов; кабельные стяжки со специальным замком для плотной фиксации с помощью штифта из стекловолокна и другие крепёжные элементы, которые повсеместно находят своё применение в различных сферах деятельности.
Долговечность, надёжность и безопасность – первостепенные качества кабельных стяжек и других креплений от HellermannTyton. В качестве сырья используются материалы (DuPont), рассчитанные на использование в широком температурном диапазоне от -40 до +240° С (PEEK полиэфирэфиркетон, ETFE/Tefzel этилентетрафтороэтилен, PA12 полиамид, PA6 полиамид, PA66 полиамид, PA46 полиамид), кабельные стяжки с внутренней или внешней насечкой, хомуты для плотной фиксации различных соединений, где присутствуют вибрационные нагрузки. Пластиковые стяжки или стяжки из нержавеющей стали тестируются по международным стандартам, которые устанавливаются и контролируются опытными международными организациями по сертификации (CSA, UL, DIN, DEF STAN, MIL, SAE — AMS, EN, VDE и др.
).
Кабельные стяжки, хомуты и другие крепления ХеллерманнТайтон — это гарантия качества на объектах любой сложности.
Кабельные стяжки и крепления для задач любой сложности!
Кабельная стяжка является разновидностью профессионального крепежа, специально созданная для оперативной фиксации кабелей и проводов, а также используется для комплексной организации кабельных систем и для эффективного проведения любых электромонтажных работ.
Кабельные стяжки и различные крепления используются во многих индустриях: электромонтаж, производство кабельно-проводниковой продукции, строительства, в различных целях предварительной фиксации, промышленная упаковка, судостроение и оффшорная промышленность (нефтедобывающая) — при экстремальных климатических условиях — добыча нефти в открытом море.
ХеллерманнТайтон является одним из ведущих мировых производителей высококачественных изделий для стяжки, крепления, соединения, защиты и маркировки кабельных систем и проводов в практически любых условиях монтажа и эксплуатации.
Для наших клиентов мы развиваем новые решения для рынка товаров промышленного назначения – учитываем условия эксплуатации, цены на монтаж и комплектующие и гарантируем качество конечного продукта.
Кабельные стяжки с внутренней насечкой
Пластиковые кабельные стяжки подходят для фиксации и связки кабеля, проводов и шлангов. Кабельные стяжки изготавливаются из различных по свойствам материалов, имеют большой диапазон размеров и цветов.
Кабельные стяжки с внешней насечкой
Кабельные стяжки с внешней насечкой значительно сокращают возможность повреждения кабельной изоляции особо деликатных проводов и трубок при вибрационных нагрузках. Кабельные стяжки с внешней насечкой изготавливаются из различных по свойствам материалов, имеют большой диапазон размеров и цветов.
Кабельные стяжки многоразового использования
Кабельные стяжки многоразового использования очень просты в обращении, являясь оптимальным решением для временной фиксации.
Кабельные стяжки многоразового применения изготавливаются из различных по свойствам материалов, имеют большой диапазон размеров и цветов.
Кабельные стяжки без насечки
Надёжные и прочные кабельные стяжки без насечки «KR» и «EL–TY» серий для плотной фиксации подходят для кабелей и труб большого диаметра.
Кабельные стяжки непосредственный фиксации
Кабельные стяжки непосредственной фиксации просты в установке и фиксации кабеля и кабельных линий на технологическом этапе работ.
Кабельные стяжки из нержавеющей стали
Кабельные стяжки из нержавеющей стали (304, 316 AISI) подходят для самых экстремальных условий эксплуатации или там, где требуются дополнительные нагрузки, защита, огнестойкость.
Двух-компонентные крепления: кабельная стяжка и фиксирующий элемент с диском
Оптимальное единое решение для выполнения фиксации кабеля с помощью стяжки и последующего монтажа в отверстия, изготавливаются из различных по свойствам материалов, имеют большой диапазон размеров и цветов.
Крепления в виде монтажных площадок для кабельных стяжек
Для фиксации монтажных площадок (монтажные основания) на поверхностях с помощью шурупов или особо прочного клейкого слоя с высокой адгезией. Монтажные основания выпускаются в различной конфигурации, имеют различные размеры, что гарантирует надежную фиксацию кабельных стяжек на любых поверхностях.
Крепления специальные
Широкий выбор креплений с непосредственной фиксацией в отверстиях или на кромках рабочей поверхности, крепёжные клипсы под отверстия.
Клипсы и хомуты
Разнообразные клипсы и хомуты для фиксации кабеля или труб из пластика, алюминия или стали.
Инновационные кабельные стяжки Q-tie серии для предварительной оперативной фиксации и последующим окончательным закреплением.
Кабельная стяжка серии Q-tie — это уникальная, современная разработка, созданная для фиксации кабеля, проводов, труб для электропроводки и других объектов.
Инновационный дизайн с открытым замком позволяет легко производить монтаж «вслепую» в труднодоступных местах.
Кабельная стяжка Q-tie серии имеет функцию предварительной фиксации, что позволяет временно закрепить, удостовериться в правильном монтаже всей трассы, после чего окончательно закрепить кабельную стяжку без лишних усилий. Данная кабельная стяжка подходит для удобной и оперативной установки при работе даже в перчатках или в условиях ограниченной видимости.
Больше продукции
Кабельные стяжки T — серии
Кабельные стяжки T — серии изготавливаются с насечками на внутренней стороне, доступны в исполнении из различных материалов в зависимости от условий эксплуатации, служат для организации кабельных пучков, проводов, шлангов или трубок. Дизайн замка данной кабельной стяжки гарантирует высокую прочность и минимальные усилия при затяжке.
Кабельные стяжки T — серии служат для прочной фиксации, структурирования кабельных пучков, закрепления шлангов и различных трубок.
Кабельные стяжки SRT — серии
Эластичные кабельные стяжки серии SRT / SOFTFIX, износостойкие и устойчивы к атмосферному воздействию. К тому же, данные стяжки многоразового использования. Кабельные стяжки SRT- серии удобны при монтаже, в основном используются для временной фиксации.
Кабельные стяжки SRT — серии имеют широчайший спектр применения. Мягкий, гибкий материал позволяет использовать эти кабельные стяжки для закрепления оптоволоконного кабеля и кабелей данных (СКС). Эластичные кабельные стяжки SRT — серии идеально подходят для защиты и поддержания саженцев деревьев и других работ в саду, ландшафтный дизайн. Также, кабельные стяжки используются для монтажа музыкального оборудования на фестивалях и театральных постановках. Кабельные стяжки SOFTFIX поставляются в различных по количеству упаковках, чтобы было удобно использовать в промышленных масштабах.
Кабельные стяжки KR — серии
Специально разработанный замок кабельной стяжки KR — серии позволяет обеспечить полное прилегание хомута к поверхности трубки или шланга по всей длине окружности. Запатентованный дизайн кабельной стяжки без насечек позволяет достичь максимально плотный контакт с обхватываемой поверхностью в течение всего периода эксплуатации, ослабления стяжки исключены, замок фиксируется с помощью стержня из усиленного стекловолокна, благодаря чему крепление устойчиво к вибрациям и другим внешним воздействиям.
Метод крепления кабельных стяжек KR — серии идеально подходит для надежной фиксации рулевой рейки у автомобиля, водопроводных шлангов и вакуумных линий.
Кабельные стяжки из нержавеющей стали MBT-FC — серии
Стойкие к коррозии кабельные стяжки из нержавеющей стали MBT-FC- серии подходят для агрессивных условий эксплуатации при самом экстремальном атмосферном воздействии, в том числе, критических температурах. Данные кабельные стяжки производятся с покрытием из Полиэстера с обеих сторон или без. Запатентованный одноразовый механизм замка Ball-Lock (Бол-Лок) гарантирует высокое качество фиксации при максимальных усилиях затяжки.
Кабельные стяжки из нержавеющей стали (304 и 316) с покрытием из полиэстера используется там, где требуется надёжная фиксация — с максимальным усилием на разрыв кабельной стяжки, а также бережный крепёж кабельных пучков с чувствительной к повреждениям оболочкой. Данные кабельные стяжки используются в разных сферах промышленности, например, судостроении, добыча угля, нефти и газа.
Кабельные стяжки из нержавеющей стали с покрытием из полиэстера гарантируют безопасность во время монтажа волоконно-оптического кабеля, кабеля данных, в том числе, находят своё применение в театрах, концертных залах, торговых площадей и т.д.
Кабельные стяжки OS — серии
Данный тип появился в связи с растущей потребностью в сфере транспорта, автомобильного производства, электромонтажа решить проблему возникновения повреждений оболочек кабеля стяжкой при возникающих вибрациях. Кабельные стяжки OS — серии с внешней насечкой решают эту проблему. Дизайн кабельных стяжек с надежной, лёгкой фиксацией и гладкой поверхностью позволяет избежать повреждений. Выгнутая форма замка позволяет повторить форму кабеля и за счет этого занимает меньше места, чем другие стяжки.
Специально разработанный дизайн для автомобильной промышленности в данный момент уже используется в сфере электромонтажа, в железнодорожной промышленности, самолётостроении, электронике. Минимальный обхват стяжки T50LOS составляет 1.6 мм. Стяжки T120ROS подходят для тяжёлого крепления с прочностью на разрыв 535 N.
Кабельные стяжки MCT — серии с металлическими фракциями
Металлические кабельные стяжки, созданные специально для пищевой и фармацевтической промышленности. Уникальное производство, с добавлением частичек металла, позволяет обнаружить даже самые небольшие частицы стяжки с помощью стандартных детекторов для обнаружения металлических предметов. Кабельные стяжки MCT — серии содержат мельчайшие фракции металла. Такие кабельные стяжки используются при существовании системы управления безопасностью пищевых продуктов. Нестандартный голубой цвет стяжки помогает быстро визуально идентифицировать стяжку, тем самым, уменьшает риск попадания в пищевую продукцию.
Полимерные кабельные стяжки с металлическими фракциями созданы специально для пищевой и фармацевтической промышленности. Идеально подходят для выполнения монтажа на пищевом производстве.
Кабельные стяжки с крепёжным элементом в виде стрелки и диском
Удобные в применении кабельные стяжки под отверстия с крепёжным элементом в виде стрелки. После фиксации и крепления к поверхности «диск» препятствует попаданию пыли, грязи и воды.
Широкие возможности фиксации кабельной стяжки позволяет использовать ее в разных областях промышленности, например: автомобильной, аэрокосмической, в производстве электроники и в строительстве.
Кабельные стяжки с крепёжным элементом в виде стрелки и диском с уплотнителем
Кабельные стяжки с крепёжным элементом под отверстие со стрелкой и диском с уплотнителем из пористой пены создают превосходное решение для стягивания кабельных жгутов и фиксации комплексного изделия в автомобильной промышленности, особенно при закреплении кабельных жгутов внутри дверей. Кабельные стяжки с крепёжным элементом в виде стрелки и диском с уплотнителем от HellermannTyton специально созданы для защиты от воды и грязи. Стяжки серий 50SOSSFT6.5E-MD и T60SOSSFT62x122-
E-MD протестированы согласно стандартам IEC 60529, изготавливаются из Полиамида 6.6.
Кабельные стяжки с крепёжным элементом в виде стрелки и диском, материал PEEK
Кабельные стяжки с крепёжным элементом в виде стрелки и диском, изготовленные из высокопрочного материла PEEK — это сочетание проверенного дизайна и инновационного современного материала. Двух-компонентная кабельная стяжка легко и быстро закрепляет кабельно-проводниковый элемент и плотно фиксируется в отверстии. Сделанные из материала PEEK, кабельные стяжки выдерживают температуру от -55°C до +240° C. Кабельные стяжки из материала PEEK устойчивы к агрессивной среде и радиационному излучению.
Кабельные стяжки с крепёжным элементом P1SFT 6,5 и P2SFT 6,5 идеально подходят для экстремальных температур и агрессивной среде. Данный вид стяжки используется для крепления кабеля в автомобильной и авиационной промышленности вблизи нагревающихся узлов.
Кабельные стяжки с «ёлочным» крепежом под отверстие и диском
Кабельные стяжки с «ёлочным» крепежом просты в использовании и устанавливаются на рабочую поверхность с толщиной от 0.8 до 7.0 мм. Дисковый элемент защищает отверстие от попадание воды и грязи.
В первую очередь такие стяжки созданы для фиксации кабеля в автомобильной промышленности. Благодаря простоте и удобству монтажа стяжки также применяются и в производстве стиральных машин и в авиационной отрасли.
Специальный крепёж с вынесенной на расстояние клипсой с фиксирующим элементом под отверстие в виде стрелки
Разнообразные крепёжные элементы с вынесенной на расстояние клипсой были созданы специально для крепления кабельных жгутов и оплёток. Оплётка или кабельный жгут фиксируются к специальной, изогнутой по форме дуги, площадке с помощью клейкой ленты или кабельной стяжкой, которая устанавливается вручную или автоматически с помощью инструментов Autotool 2000 или ATS3080. Большой ассортимент разнообразных видов данного крепежа позволяет проводить монтаж к различным по толщине рабочим панелям и диаметрам отверстий.
Изначально спроектированные для автомобильной индустрии, специальные крепёжные элементы, представляющие простые решения для фиксации кабельных жгутов и проводов, нашли широкое применение в различных других областях промышленности.
Крепёж с площадкой для кабеля и фиксирующим элементом под отверстие «ёлочного» типа
Разнообразные крепёжные решения с фиксирующим элементом под отверстия были созданы специально для кабельных жгутов и оплётки. Оплётка или кабельный жгут прижимаются к специальной изогнутой площадке с помощью клейкой ленты или кабельной стяжки, которая устанавливается вручную или с помощью автоматических инструментов Autotool 2000 или ATS3080. Разнообразные виды фиксации позволяет использовать стяжки с разными металлическими панелями и диаметрами отверстий. Большой ассортимент разнообразных видов данного крепежа позволяет проводить монтаж к различным по толщине рабочим панелям и диаметрам отверстий.
Изначально спроектированные для автомобильной индустрии, специальные крепёжные элементы, представляющие простые решения для фиксации кабельных жгутов и проводов, нашли широкое применение в различных других областях промышленности.
Кабельная стяжка с клипсой и металлическим захватом
Стяжка подходит для случаев, когда осуществить крепёж в отверстие невозможно, а клей не выдержит из-за температурных условий эксплуатации. Кабельная стяжка фиксирует кабельный жгут, а клипса устанавливается на грань рабочей поверхности. Ширина грани возможна от 1 до 3 мм.
Широкое применение стяжки с клипсой получили в автомобильной промышленности, строительстве, достигается большой экономический эффект по времени монтажа и затратам.
Клипсы для коннекторов под фиксацию в круглые отверстия
Коннекторы легко устанавливаются на клипсу и при необходимости удаляются без повреждений. Дополнительные крепления конструкции предотвращают вращение клипсы в отверстии после установки.
Клипсы для коннекторов создавались для автомобильной промышленности.
AHC — серия
Клипсы AHC — серии крепятся к рабочей поверхности для последующей быстрой установке кабельного жгута. Кабельный жгут просто прижимается к внутренней поверхности клипсы, после чего активируется автоматический замок и клипса закрывается.
Клипсы представляют лёгкий способ установки кабеля на рабочую поверхность. Созданные, в первую очередь, для автомобильной промышленности, клипсы применяются в разных сферах.
MB — серия монтажных площадок (монтажные основания)
Крепёжный элемент создан, чтобы максимально задействовать площадь рабочей поверхности, имеет специально разработанный клеевой состав на основе каучука или акрилата с высокой степенью адгезии.
Монтажные основания подходят для установки в распределительных и телекоммуникационных шкафах или бытовой технике.
Крепёжные площадки серии PMB5
Крепёжные элементы серии PMB5 подходят для фиксации с использованием жидкого клея. Крепление с перфорированной площадкой для более плотной фиксации за счёт просачивания клея через отверстия. PMB5 серия изготовлена из огнестойкого материала и может быть использована с горячим клеем. Крепление может устанавливаться с кабельными стяжками шириной до 4.8 мм. PMB5 серия разработана для применения там, где невозможно сверление отверстий в рабочей поверхности. Большой диаметр позволяет произвести фиксацию даже на неровную поверхность.
Крепёжные элементы серии PMB5 используются в железнодорожной индустрии, энергетике, судостроении.
CTAM серия для небольших площадей рабочих поверхностей
CTAM или CTAP серии крепежа подходят при минимальных площадях рабочей поверхности. Они прикручиваются к поверхности и занимают меньше места, чем сам кабель. CTAM крепёж может быть установлен под углом 90° градусов к кабелю. CTAP крепёж точно фиксирует кабель в определенном положении. CTAM крепление изготовлено из материала PEEK с рабочей температурой от -55° C до +240° C . Такие крепления могут применяться в непосредственной близости к моторному отсеку.
Полупроводниковая промышленность использует крепления, изготовленные из материала PEEK в своих лабораториях, чтобы сократить утечки газа. Устойчивость к экстремальным температурным условиям позволяет использовать крепления в медицине, химической промышленности и энергетике.
Технологии фиксации для кабельных стяжек
Кабельные стяжки с полимерным замком-предохранителем
Технология используется в 90% всех кабельных стяжек от HellermannTyton, изготовленных из полиамида. Существуют разные технологии фиксации замка — одноразового и многоразового применения. Предохранитель способствует надёжному креплению.
Кабельные стяжки KR-серии
Гладкие кабельные стяжки без насечек с уникальным механизмом фиксации. Кабельные стяжки KR серии используют механизм протыкания стяжки с помощью стержня из стекловолокна, обеспечивается качественная и максимально плотная фиксация.
Технология фиксации MBT серии металлических кабельных стяжек
Сделанные из нержавеющей стали, кабельные стяжки серии MBT без насечек имеют стопорный шарик внутри замка, играющего роль клина, стяжка затягивается только в одном направлении.
Больше информации о кабельных стяжках и крепёжных элементах можно узнать, скачав файл:
кабельные стяжки Техническая информация.pdf
Измерение прочности кабельных стяжек.
Минимальная прочность на разрыв является одним из основных критериев для кабельных стяжек. Минимальная прочность соответствует международным стандартам, для этого применяются единые параметры испытаний:
- Атмосферные условия тестирования кабельных стяжек
- Конструкция тестовых аппаратов
- Методика тестирования кабельных стяжек на разрыв
- Скорость теста
Процедура определения минимальной прочности на разрыв кабельной стяжки
Кабельная стяжка фиксируется на ригель в определённом положении
Ригель открывается с установленной скоростью
Определяется предел, при котором рвётся кабельная стяжка
Тестирование инструментов для работы с кабельными стяжками — Определение минимального усилия на разрыв кабельной стяжки
На сегодняшний день не создано унифицированных методов для тестирования инструментов для кабельных стяжек. Компания HellermannTyton работает со стандартным оборудованием для измерения минимальной силы натяжения, снимающего показания с частотой 10 000 Гц, при таком подходе мы гарантируем качественную работу наших инструментов. Тестирование инструментов гораздо сложнее, чем может показаться. Очень важно соответствовать общепринятым стандартам тестирования и соблюдения условий содержания готовой продукции. Например, содержание влажности в кабельной стяжке. Тестирование кабельных стяжек в разных условиях может дать разный результат.
Скорость отрезания, положение инструмента относительно кабельной стяжки играют также серьёзную роль в тестировании на прочность.
По этим причинам стоит обратить внимание на то, что все полученные данные исключительно для общего информирования. Полученные данные не могут быть приняты за абсолютно верные показания. В наших инструкциях мы указываем пределы регулировки инструмента для каждого типа стяжек. Кроме этого, при затягивании стяжек мы рекомендуем использовать половину указанного значения минимальной величины усилия на разрыв.
Минимальное усилие на разрыв является той наибольшей величиной, при которой кабельная стяжка ещё выдерживает и не рвётся. Это усилие характерно для кабельных стяжек с насечками.
Оптимальные условия хранения кабельных стяжек из полиамида (PA)
Примерно 90 % кабельных стяжек и различных крепёжных элементов производства HellermannTyton сделаны из синтетического материала — Полиамид 66.
Полиамид 66 имеет много свойств, которые идеально подходят для кабельных стяжек и крепёжных элементов от HellermannTyton, например:
- Высокая прочность на разрыв, жёсткость и плотность
- Высокая стабильность сохранения формы изделия, даже в условиях высоких температур.
- Высокое сопротивление абразивному воздействию
Разнообразие модификаций полиамидов и аддитивов (специальных добавок) позволяет подобрать оптимальный набор свойств при изготовлении кабельных стяжек и крепёжных элементов в соответствии с требуемыми условиями на объектах.
Полиамид 66 — гигроскопичный материал,способен впитывать и отдавать влагу в зависимости от атмосферных условий окружающей среды. Для оптимальной эксплуатации кабельной стяжки важно, чтобы процент насыщения влагой готового изделия составлял не менее 2,5 % от веса, когда обеспечивается оптимальная эластичность деформирующихся частей стяжки.
Мы используем специальную упаковку, в которой гарантируем требуемое содержание влаги в наших изделиях при сохранении её герметичности.
Очень важно хранить продукцию в оригинальной упаковке до момента непосредственного монтажа для того, чтобы сохранить качество и эксплуатационные свойства кабельных стяжек.
Для оптимальной эксплуатации кабельной стяжки, важно, чтобы процент влажности составлял не менее 2,5 %.
Всегда храните кабельные стяжки в закрытом полиэтиленовом пакете! Использовать стяжки нужно сразу после открытия упаковки! |
Избегайте прямого попадания солнечного света на кабельные стяжки! Не храните продукцию на солнце, например, на подоконнике!
Держите продукцию вдали от источников тепла! Старайтесь избегать размещения продукции в тёплых местах, например, вблизи работающих батарей!
Оптимальные рекомендуемые условия хранения: влажность и температура для кабельных стяжек
Стяжки кабельные (нейлон) Китай |
|||
|
|
Цена 1 | Цена 2 | Цена 3 |
| Кабельная стяжка 3х 80 бел. | 18,20 | 21,00 | 24,51 |
| Кабельная стяжка 3х 80 чер. | 18,20 | 21,00 | 24,51 |
| Кабельная стяжка 3х100 бел. | 20,80 | 24,00 | 27,79 |
| Кабельная стяжка 3х100чер. | 20,80 | 24,00 | 27,79 |
| Кабельная стяжка 3х120бел. | 25,19 | 29,07 | 34,16 |
| Кабельная стяжка 3х120чер. | 25,19 | 29,07 | 34,16 |
| Кабельная стяжка 3х150бел. | 33,29 | 38,42 | 44,30 |
| Кабельная стяжка 3х150чер. | 33,29 | 38,42 | 44,30 |
| Кабельная стяжка 3х200бел. | 44,50 | 51,35 | 57,31 |
| Кабельная стяжка 3х200чер. | 44,50 | 51,35 | 57,31 |
| Кабельная стяжка 4х150бел. | 53,43 | 61,65 | 71,97 |
| Кабельная стяжка 4х150чер. | 53,43 | 61,65 | 71,97 |
| Кабельная стяжка 4х200бел. | 71,21 | 82,17 | 93,02 |
| Кабельная стяжка 4х200чер. | 71,21 | 82,17 | 93,02 |
| Кабельная стяжка 4х250бел. | 91,92 | 106,07 | 120,54 |
| Кабельная стяжка 4х250чер. | 91,92 | 106,07 | 120,54 |
| Кабельная стяжка 4х300бел. | 107,84 | 124,43 | 140,87 |
| Кабельная стяжка 4х300чер. /10/150/100 | 107,84 | 124,43 | 140,87 |
| Кабельная стяжка 4х370бел. | 137,93 | 159,15 | 186,04 |
| Кабельная стяжка 4х370чер. | 137,93 | 159,15 | 186,04 |
| Кабельная стяжка 5х200бел. | 98,12 | 113,22 | 129,62 |
| Кабельная стяжка 5х200чер. | 98,12 | 113,22 | 129,62 |
| Кабельная стяжка 5х250бел. | 119,30 | 137,66 | 157,45 |
| Кабельная стяжка 5х250чер. | 119,30 | 137,66 | 157,45 |
| Кабельная стяжка 5х300бел. | 149,46 | 172,46 | 203,44 |
| Кабельная стяжка 5х300чер. | 148,20 | 171,00 | 203,44 |
| Кабельная стяжка 5х350бел. | 179,65 | 207,29 | 237,35 |
| Кабельная стяжка 5х350чер. | 179,65 | 207,29 | 237,35 |
| Кабельная стяжка 5х400бел. | 219,79 | 253,61 | 294,49 |
| Кабельная стяжка 5х400чер. | 219,79 | 253,61 | 294,49 |
| Кабельная стяжка 5х450бел. | 251,36 | 290,03 | 327,49 |
| Кабельная стяжка 5х450чер. | 251,36 | 290,03 | 327,49 |
| Кабельная стяжка 5х500бел. | 275,26 | 317,61 | 359,60 |
| Кабельная стяжка 5х500чер. | 275,26 | 317,61 | 359,60 |
| Кабельная стяжка 8х300бел. | 299,29 | 345,33 | 395,96 |
| Кабельная стяжка 8х300чер. | 299,29 | 345,33 | 395,96 |
| Кабельная стяжка 8х350бел. | 353,52 | 407,91 | 460,83 |
| Кабельная стяжка 8х350чер. | 353,52 | 407,91 | 460,83 |
| Кабельная стяжка 8х400бел. | 397,57 | 458,73 | 522,15 |
| Кабельная стяжка 8х400чер. | 397,57 | 458,73 | 522,15 |
| Кабельная стяжка 8х450бел. | 459,37 | 530,04 | 606,89 |
| Кабельная стяжка 8х450чер. | 459,37 | 530,04 | 606,89 |
| Кабельная стяжка 8х500бел. | 500,31 | 577,28 | 646,32 |
| Кабельная стяжка 8х500чер. | 500,31 | 577,28 | 646,32 |
| Стяжки кабельные (полиамид) Россия | |||
| Цена 1 | Цена 2 | Цена 3 | |
| Хомут-стяжки ленточные 3*100 (2,5*100) черн. | 18,43 | 21,16 | 24,77 |
| Хомут-стяжки ленточные 3*160 (2,5*160) черн. | 29,13 | 33,45 | 39,16 |
| Хомут-стяжки ленточные 3*200 (2,5*200) черн. | 45,63 | 52,39 | 61,35 |
| Хомут-стяжки ленточные 4*150 (3,6*150) черн. | 45,63 | 52,39 | 61,30 |
| Хомут-стяжки ленточные 4*200 (3,6*200) черн. | 63,53 | 72,94 | 85,41 |
| Хомут-стяжки ленточные 4*300 (3,6*300) черн. | 95,30 | 109,41 | 128,10 |
| Хомут-стяжки ленточные 5*200 (4,8*200) черн. | 82,47 | 94,69 | 110,85 |
| Хомут-стяжки ленточные 5*300 (4,8*300) черн. | 135,01 | 155,02 | 181,69 |
| Хомут-стяжки ленточные 5*400 (4,8*400) черн. | 205,34 | 235,76 | 276,07 |
| Хомут-стяжки ленточные 5*500 (4,8*500) черн. | 272,03 | 312,33 | 365,73 |
| Хомут-стяжки ленточные 8*240 (7,5*240) черн. | 236,93 | 272,03 | 318,53 |
| Хомут-стяжки ленточные 8*400 (7,6*400) черн. | 407,16 | 467,48 | 547,40 |
| Хомут-стяжки ленточные 8*500 (7,6*500) черн. | 526,50 | 604,50 | 707,85 |
| Хомут-стяжки ленточные 3*100 (2,5*100) бел. | 18,43 | 21,16 | 24,77 |
| Хомут-стяжки ленточные 3*160 (2,5*160) бел. | 29,13 | 33,45 | 39,16 |
| Хомут-стяжки ленточные 3*200 (2,5*200) бел. | 45,63 | 52,39 | 61,35 |
| Хомут-стяжки ленточные 4*150 (3,6*150) бел. | 45,63 | 52,39 | 61,30 |
| Хомут-стяжки ленточные 4*200 (3,6*200) бел. | 63,53 | 72,94 | 85,41 |
| Хомут-стяжки ленточные 4*300 (3,6*300) бел. | 95,30 | 109,41 | 128,10 |
| Хомут-стяжки ленточные 5*200 (4,8*200) бел. | 82,47 | 94,69 | 110,85 |
| Хомут-стяжки ленточные 5*300 (4,8*300) бел. | 135,01 | 155,02 | 181,69 |
| Хомут-стяжки ленточные 5*400 (4,8*400) бел. | 205,34 | 235,76 | 276,07 |
| Хомут-стяжки ленточные 5*500 (4,8*500) бел. | 272,03 | 312,33 | 365,73 |
| Хомут-стяжки ленточные 8*240 (7,5*240) бел. | 236,93 | 272,03 | 318,53 |
| Хомут-стяжки ленточные 8*400 (7,6*400) бел. | 407,16 | 467,48 | 547,40 |
| Хомут-стяжки ленточные 8*500 (7,6*500) бел. | 526,50 | 604,50 | 707,85 |
Хомуты ленточные металлические |
|||
|
|
Цена 1 | Цена 2 | Цена 3 |
| Хомут металлический 4,5*150 нерж. (100шт.) | 708,09 | 854,60 | 1000,84 |
| Хомут металлический 4,5*200 нерж. (100шт.) | 873,70 | 1054,46 | 1234,91 |
| Хомут металлический 4,5*300 нерж. (100шт.) | 1076,97 | 1299,80 | 1522,23 |
| Хомут металлический 4,5*370 нерж. (100шт.) | 1200,43 | 1448,79 | 1696,72 |
| Хомут металлический 4,5*520 нерж. (100шт.) | 1482,99 | 1789,81 | 2096,09 |
| Хомут металлический 7,9*200 нерж. (100шт.) | 1306,54 | 1576,86 | 1846,68 |
| Хомут металлический 7,9*300 нерж. (100шт.) | 1579,89 | 1906,77 | 2233,06 |
| Хомут металлический 7,9*400 нерж. (100шт.) | 1827,35 | 2205,42 | 2582,81 |
| Хомут металлический 7,9*500 нерж. (100шт.) | 2093,83 | 2527,04 | 2959,47 |
| Хомут металлический 7,9*520 нерж. (100шт.) | 2206,84 | 2663,43 | 3119,21 |
| Хомут металлический 7,9*600 нерж. (100шт.) | 2626,79 | 3170,27 | 3712,78 |
| Хомут металлический 7,9*800 нерж. (100шт.) | 3064,60 | 3698,66 | 4331,59 |
| Хомут металлический 10*400 нерж. (100шт.) | 2648,35 | 3196,29 | 3743,23 |
| Хомут металлический 11,5*250 нерж. ( 100шт.) | 2012,79 | 2429,23 | 2844,91 |
Стяжки (хомуты)
Кабельные стяжки позволяют собрать провода в пучок. Это значительно упрощается монтаж и улучшает внешний вид электропроводки. Использование стяжек позволяет осуществлять крепление электропроводки к конструктивным элементам. Стяжки устойчивы у старению, коррозии, воздействию солей, ультрафиолета, кислот, щелочей, спирта, бензина и масел.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ХОМУТОВ EKF
Наименование | Размеры, мм | ||
Ширина | Длина | Рабочая ширина | |
Хомут 2.5х60…2.5х200 | 2.5 | 60…200 | 2.3 |
Хомут 3.6х140…3.6х370 | 3.6 | 140…370 | 3.4 |
Хомут 4.8х120…4.8х450 | 4.8 | 120…450 | 4.6 |
Хомут 7.2х150…7.2х500 | 7.2 | 150…500 | 7 |
Хомут 8.2х400…8.2х750 | 8.2 | 400…750 | 8 |
Хомут 11.5х650 | 11.5 | 650 | 11.3 |
Параметры | Значения |
Рабочая температура, | от -40 до +85 |
Плотность, | 1.5 |
Разрывопрочность, | >300 |
Сопротивление разрыву, % | 20-50 |
Минимальный размер, мм | 3х60 |
Изоляционная способность, | 35 |
Сопротивление изгибу, | 800 |
Хомуты нейлон черные
Площадка самоклеющаяся под хомут предназначена для крепления монтажных поясков на ровных поверхностях.
Наименование | Размеры, мм | Ширина проема под поясок, мм | ||
Ширина | Длина | Высота | ||
Площадка самоклеющаяся 20х20 | 20 | 20 | 4.5 | 3.6 |
Площадка самоклеющаяся 25х25 | 25 | 25 | 6.5 | 7.6 |
Площадка самоклеющаяся 30х30 | 30 | 30 | 9 | 9 |
Площадка самоклеющаяся 40х40 | 40 | 40 | 7.5 | 11.5 |
Параметры | Значение |
Рабочая температура, | от -40 до +80 |
Впитывание воды, % | 2-2.5 |
Температура плавления, | +255 |
Хомуты с отверстием для крепления ХОК
Позволяют обеспечить простоту и удобство крепления и маркировку кабелей, металлорукава, гофрорукава и т.д.
Изготовлены из нейлона, обладающим устойчивостью к органическим растворителям, горючесмазочным материалам.
Хомуты с площадкой ХП
Предназначены для быстрой и простой маркировки кабелей, металлорукава, гофрорукава и т.д. Изготовлены из нейлона, обладающим устойчивостью к органическим растворителям, горючесмазочным материалам
Хомуты анкерные ХА
Хомуты анкерные ХА предназначены для быстрой и удобной прокладки проводки внутри распределительных шкафов. Обеспечивают надежную фиксацию проводов вдоль стен.
Хомуты дюбельные ХД
Предназначены для быстрой и удобной прокладки проводки вдоль стен. Изделие обеспечивает легкость и быстроту монтажа, позволяя избавиться в процессе прокладки кабеля от классических дюбелей и шурупов. Изделия могут использоваться как внутри, так и вне помещений. Многоразовый замок хомутов позволят осуществлять повторную прокладку кабеля вдоль трассы, смонтированной с помощью хомутов ХД. Хомуты выдерживают нагрузку 8 кг. поэтому позволяют крепить вдоль стен не только проводку, но и гофрированную трубу ПНД. гофрированную трубу ПВХ и жесткую гладкую трубу.
Дюбель-хомуты
Обеспечивают лёгкость и быстроту монтажа, надёжность и прочность крепления. Предназначены для крепления кабелей, пучков кабелей, металлорукава и гофрорукава и т.д. Пригодны для использования как внутри, так и вне помещения. Позволяют исключить из процесса монтажных работ дюбеля и шурупы.
Спираль монтажная СМ
Предназначена для объединения электрических кабелей в трассы, вязки в жгуты, разводки проводов, а также защиты кабелей от трения и механических повреждений. Спираль позволяет аккуратно и надежно скреплять проводку внутри кабельных каналов, металлических лотков и распределительных шкафов. Спираль монтажная типа СМ производится из полиэтилена высокого давления с добавлением компонентов, препятствующих горению.
Хомуты многоразовые ХМ позволят быстро и удобно осуществлять демонтаж кабеля, проводов, гофротрубы и т.д. Возможно повторное использование изделий.
Инструменты для хомутов
Пистолеты типа ПКХ для затяжки кабельных хомутов торговой марки IEK для быстрой и надёжной стяжки и обрезки кабельных хомутов.
ПКХ-519
Ширина затягиваемых хомутов 2,3…9,5 мм
ПКХ-600А
Ширина затягиваемых хомутов 2,2…4,8 мм
Стяжки и хомуты пластиковые крепежные
Хомуты стяжки являются одним из наиболее востребованных видов крепежных элементов. Они применяются при проведении строительных работ, монтаже различного вида оборудования. Изготовляют крепежи металлическими и пластиковыми. Первые долговечны и прочны, но по многим характеристикам уступают более дешевым пластиковым аналогам.
Пластиковые крепежные хомуты стяжки выпускают из таких высокопрочных и надежных материалов, как полиамид. Они надежны, практичны, имеют доступную стоимость, не подвержены коррозийным процессам, в меньшей степени поддаются воздействию агрессивной среды. Эти качества сделали пластиковые хомуты стяжки более востребованными, чем металлические.
Пластиковые хомуты стяжки
Первые крепежные хомуты стяжки были выпущены в США. Сегодня их производят из гибкого и прочного синтетического полимера — нейлона и полиамида. По своим физическим свойствам эти материалы превосходят некоторые виды металлических сплавов. Надежность и качество крепления хомутов стяжек обеспечивает продуманная конструкция.
Хомуты стяжки пластиковые изготовлены в виде гибкой узкой полоски. На одном из концов расположен специальный замок. В него вставляется свободный конец хомута и крепеж затягивается. Внутренняя сторона изделия чаще всего покрыта зубчиками. Шероховатая поверхность препятствует свободному скольжению замка и не позволяет крепежу открываться или расходиться.
Область применения
Пластиковые хомуты стяжки нашли широкое применение при бандажировании, маркировке, проведении монтажных и электромонтажных работ. С помощью стяжек соединяют шланги, крепят провода, трубы различной степени подвижности, собирают кабели в пучки. Гибкость пластика позволяет создавать как жесткие, так и подвижные соединения.
Физические характеристики хомута стяжки из пластика позволяют использовать крепежи не только внутри помещений, но и на улице. Высокая стойкость к ветру, морозам, жаре и влаге сделала их незаменимым элементом при осуществлении фиксации кабеля на кабеленесущих конструкциях. Пластиковыми стяжками нередко осуществляют крепление проводов и других элементов в системных блоках.
Стяжки хомуты из пластика не имеют никаких ограничений по области применения. Их используют везде, где необходимо создать качественное, надежное и безопасное соединение. Главное, правильно подобрать изделие по виду и размеру.
Длина и ширина крепежа
Крепежи выпускают различных размеров. Длина хомута может составлять не более 6 сантиметров и достигать 1,5 метра. Этот параметр выбирают в зависимости от того, какого объема элементы необходимо соединить или скрепить между собой. Независимо от длины, пластиковые стяжки (хомуты) могут соединяться между собой.
Ширина пластиковых хомутов менее разнообразна, но более значима, чем длина. Именно от этого параметра зависит несущая способность крепежа — удерживаемый вес. Небольшие по ширине стяжки способны скреплять до 10 килограмм кабелей и других элементов, а крупные — до 80 кг.
Цветовая гамма стяжек хомутов
Разнообразны не только размеры, но и цвет. Оттенок несет в себе как эстетическую нагрузку, так и физические характеристики крепежа. Особого внимания этот параметр заслуживает при проведении внешних монтажных работ, когда на хомуты оказывает влияние такой негативный фактор, как ультрафиолет. Для выполнения соединения не в помещении, а на улице больше подходят хомуты черного цвета.
В составе этих изделий присутствует такой стабилизатор, как угольный порошок. Эта добавка равномерно распределяется по ширине и длине изделия, увеличивает его сопротивляемость к ультрафиолету. Использование черных хомутов при осуществлении монтажа на открытом пространстве гарантирует более длительный срок службы крепления.
Разноцветные хомуты (стяжки) на видимых участках позволяют придать соединениям больше эстетики, маркировать и дифференцировать различные по назначению кабели, провода, трубы, шланги и другие скрепляемые элементы.
Виды и назначение
Существует множество типов хомутов стяжек пластиковых. Они могут быть многоразовыми и одноразовыми. Низкая стоимость последних оправдывает их использование как с целью создания временных, так и постоянных соединений, если крепление не предполагается снимать продолжительный срок. Многоразовые хомуты имеют специальный замок. Он позволяет открывать крепеж без каких-либо повреждений.
Хомуты (стяжки) для внешних работ изготавливают из термостойкого полимера. Этот материал устойчив к повышенным температурам и способен выдерживать до +121 градуса по Цельсию. При необходимости нанесения на стяжки наклеек или надписей применяют маркировочные изделия со специальной площадкой.
Стяжки (хомуты) могут иметь анкерное крепление или отверстие под винт типа КСО. Существуют виды, в которых вместо плоской ленты, полоска выполнена в виде шариков. Они могут выпускаться как с шильдиком, так и без него.
Эксплуатационный срок
Хомуты стяжки из пластика позиционируются как крепежные элементы с продолжительным сроком службы и невысокой стоимостью. Их использование не имеет ограничений, но существует ряд факторов, которые способны привести к снижению эксплуатационных характеристик. Знать их необходимо для того, чтобы вовремя произвести замену крепежа и избежать неблагоприятных последствий.
К снижающим срок службы хомутов стяжек факторам относятся:
воздействие окружающей среды и химикатов;
влажность, температура, вибрация;
прочность на разрыв и размеры крепежного элемента.
Окружающая среда и реагенты
Хомуты стяжки, выполненные из пластика, прослужат меньше при эксплуатации их на большой высоте, воздействии прямых солнечных лучей, радиации. Губительным является и воздействие химических реагентов. Среди них: серная, уксусная и соляная кислота. Негативно влияют на полимеры не только кислоты в чистом виде, но и их пары. Использование хомутов (стяжек) в агрессивной среде требует их более частой замены, чем в щадящих условиях.
Температурный режим и влажность
При температуре выше +85 градусов по Цельсию эластичность пластика повышается, прочность не снижается. Обратный эффект характерен для температуры ниже -40 градусов. В этих условиях пластик становится более хрупким и может повредиться. Разрушительно на хомуты влияет как стопроцентная влажность, так и сухая среда. При абсорбировании воды срок службы пластика снижается на 50%. Длительная вибрация приводит к появлению на хомутах стяжках микротрещин и ускоряет разрушение изделия.
Несущая способность и размеры
Надежность и долговечность соединения хомутом (стяжкой) обусловлена правильным выбором физических характеристик крепления. Если изделие приобретено с запасом по выдерживаемой нагрузке, никакого негативного влияния на срок службы стяжки оказываться не будет. Превышение нагрузки по весу на крепежный элемент приведет к чрезмерному натяжению изделия, снижению эксплуатационного срока. Когда крепление осуществляют на высотных конструкциях, то разрыв соединения может нести угрозу безопасности для окружающих.
Использование хомутов стяжек из пластика
Специальный замок и простая конструкция крепежа позволяют с легкостью осуществлять соединения стандартными элементами вручную. Многоразовые стяжки (хомуты) могут применяться несколько раз, одноразовые — единожды. Чтобы удалить одноразовый крепеж, хомут необходимо разрезать. Затянуть крепеж руками до нужного уровня не составляет труда, обрезать оставшийся свободным конец без использования каких-либо приспособлений затруднительно.
Для затягивания и обрезки хомутов (стяжек) в продаже имеется специальный инструмент. Достаточно установить регулируемую колесиком величину усилия, произвести несколько нажатий, чтобы затянуть крепеж и обрезать его у основания замка. Этот инструмент просто необходим для проведения объемных работ, когда требуется осуществить крепление и соединение множества кабелей, шлангов и других элементов. Это позволяет значительно сократить время работы и облегчить проводимый монтаж.
Крепление стяжек на гладкой поверхности осуществляется с использованием специальных площадок. Они бывают самоклеящимися либо снабжены несколькими отверстиями под крепежи. К бетонным, кирпичным, деревянным несущим поверхностям хомуты стяжки крепят с помощью дюбелей.
Tri Clamp Размеры и размеры
Краткое руководство по размеру и стилю Tri Clamp, а также по выбору правильной прокладки
Фитинги Tri Clamp могут сбить с толку тех, кто с ними не знаком, но если вы помните эти несколько простых рекомендаций, работать с ними и подбирать их размеры будет намного проще:
- Tri Clamp — это общее название сантехнической арматуры с зажимным наконечником на конце
- Размер Tri Clamp определяется OD (наружным диаметром) трубки, а не диаметром фланца с обжимным кольцом.
- Для трубок с меньшим внешним диаметром (1/2 «и 3/4») и (1 «и 1.5 дюймов), размеры наконечников Tri Clamp объединены для каждой пары
- Совместимые размеры можно соединять напрямую, но трубы с различным наружным диаметром будут влиять на поток; также всегда используйте прокладку большего размера
- Пожалуйста, проверьте все еще раз, чтобы избежать ошибок при заказе и сборке
Краткая история
Санитарные концевые соединения с зажимами были широко известны как «Tri-Clover», торговая марка и зарегистрированная торговая марка Альфа-Лаваль, основного производителя этих типов соединений более 50 лет.Позже Ladish Co. приобрела бренд Tri-Clover и переименовала его в Tri Clamp. В частности, Tri Clamp изначально использовался для описания трехсегментных зажимов Tri-Clover, но теперь название «Tri Clamp» повсеместно используется как способ обозначения этих типов сантехнических зажимов во всей отрасли.
Определение правильного размера трехзажимного зажима
Самый важный фактор, о котором следует помнить, — это то, что размер Tri Clamp определяется внешним диаметром (OD) трубки, а НЕ — внешним диаметром фланца.Это различие важно, потому что фланец Tri Clamp, соответствующий стандарту, примерно на 1/2 дюйма больше, чем труба, и является наиболее распространенной причиной путаницы. Таким образом, фитинг Tri Clamp 1,5 дюйма будет иметь фланец 1,984 дюйма. (почти 2 дюйма на рулетке), и если мы пойдем по размеру фланца и закажем 2-дюймовый Tri-зажим для соответствия, мы обнаружим, что наш недавно прибывший фитинг примерно на 1/2 дюйма больше.
Еще одна значительная путаница связана с трубкой с меньшим наружным диаметром. Трубки 1/2 и 3/4 дюйма имеют общую муфту 3/4 дюйма Tri Clamp (0.984 дюйма), и то же самое относится к трубкам 1 дюйм и 1,5 дюйма, которые имеют общую втулку Tri Clamp 1,5 дюйма (фланец 1,984 дюйма) — два размера зажима для 4 разных фитингов. В результате, две пары трубок разного размера совместимы и могут быть соединены вместе, но мы рекомендуем вам прочитать следующий раздел, чтобы получить более полное представление о том, как это сделать правильно и какой эффект это будет иметь.
Общие сведения о соединении и выборе прокладки для совместимых размеров
Поскольку вы можете напрямую соединить каждую пару меньших совместимых размеров, важно знать, какое влияние это оказывает на материал, протекающий по трубке.Трубки разного размера будут вести себя так же, как редуктор торцевой крышки, размер которого резко меняется, но без явной необходимости в редукторе. На трубах большего размера (2 дюйма +) вам понадобится переходник специально для переходных размеров. Это может быть выполнено с помощью переходника с торцевой заглушкой или концентрического / эксцентрического переходника, оба из которых имеют коническую форму и позволяют более плавный переход между размерами. меньшие совместимые размеры также имеют концентрические / эксцентрические переходники, которые предотвращают резкое изменение размера.
Вторым важным моментом является прокладка.На трубках большего размера (2 дюйма +) использование прокладок подходящего размера довольно просто, и в зажатом состоянии эти прокладки имеют минимальное проникновение в поток материала. Однако это не так просто, если присоединить трубы большего диаметра напрямую к меньшему. Наружный диаметр трубки совместимого размера зажима. Правильная прокладка будет иметь размер, соответствующий большей из двух трубок. Например: при соединении 1,5-дюймовой трубы с 1-дюймовой трубкой, если используется 1-дюймовая прокладка, вы рискуете оказаться в антисанитарном состоянии. условия вокруг незажатой части 1-дюймовой прокладки, свободно прижимаемой к поверхности 1.Трубный фланец 5 дюймов. Правильный выбор прокладки — прокладка 1,5 дюйма. То же самое верно и при объединении трубок 1/2 «и 3/4», которые должны быть соединены прокладкой 3/4 «. Прокладка 1/2» или 1 «используется только тогда, когда вы объединяете две 1/2 или две трубки с внешним диаметром 1 дюйм соответственно.
Выбор типа зажима
Наши зажимные хомуты Tri Clamp бывают трех основных типов: 2-сегментные (одинарная петля), 2-сегментные (двойные петли) и версии без петель с болтовым креплением высокого давления. Конструкция с одним шарниром является предпочтительным хомутом для большинства наших клиентов и считается рентабельной для большинства применений.Конструкция с двойными петлями стоит немного дороже и является гораздо более гибкой, поэтому их легче установить в ограниченном пространстве, в котором невозможно использовать одиночную петлю. Поскольку большинство наших клиентов выбирают зажимы для одинарной петли, мы несем только ограниченный выбор варианта с двумя петлями. Обе эти конструкции имеют одинаковое номинальное давление и могут выдерживать одинаковые монтажные зазоры.
Версия с болтовым креплением для высокого давления не является шарнирной, вместо этого оба сегмента скреплены болтами.Болты удерживаются от вращения во время установки заплечиком, который является частью отливки зажима. Они скрепляются стопорной шайбой и латунной гайкой; Выбор латуни обусловлен ее естественной устойчивостью к истиранию и заеданию болтов из нержавеющей стали. Они больше подходят для постоянного или полупостоянного применения, где частое обслуживание не требуется или безопасность высокого давления заменяет простоту обслуживания.
Номинальное давление, подробные сведения и технические характеристики каждого типа зажима можно найти в таблице ниже.
| Максимальное номинальное давление зажима (PSI) | |||||||
|---|---|---|---|---|---|---|---|
| Петля одинарная (13MHM) | Двойной шарнир (13MHHM-DP) | Высокое давление (13MHP) | |||||
| Размер | 70F | 250F | 70F | 250F | 70F | 250F | Максимальный крутящий момент |
| 3/4 дюйма | 1500 | 1200 | 1500 | 1200 | 1500 | 1200 | 130 дюймов | фунтов
| 1.5 дюймов | 500 | 250 | 500 | 250 | 1500 | 1200 | 130 дюймов | фунтов
| 2 дюйма | 450 | 250 | 450 | 250 | 1000 | 800 | 130 дюймов | фунтов
| 2,5 дюйма | 400 | 200 | 400 | 200 | 1000 | 800 | 130 дюймов | фунтов
| 3 дюйма | 350 | 150 | 350 | 150 | 1000 | 800 | 130 дюймов | фунтов
| 4 дюйма | 200 | 125 | 200 | 125 | 800 | 600 | 200 дюймов LBF |
| 6 дюймов | 150 | 75 | 300 | 200 | 200 дюймов LBf | ||
| 8 дюймов | 100 | 50 | 250 | 150 | 200 дюймов LBf | ||
| 10 дюймов | 40 | 30 | 200 | 125 | 200 дюймов LBf | ||
| 12 дюймов | 30 | 25 | 150 | 100 | 200 дюймов LBf | ||
Размеры трехзажимных фитингов, размеры и стандарты трехзажимных фитингов
Размеры фитингов Tri Clamp, стандарты для фитингов Tri Clamp в Индии
Купить фитинги Tri Clamp различных размеров и размеров в Индии
Сантехнические фитинги Tri Clamp , также называемые фитингами Tri Clover, являются одним из наиболее распространенных типов соединений в пищевой промышленности и производстве напитков.Санитарное соединение Tri Clamp обычно состоит из двух фланцев или манжет Tri Clamp. Tri Clamp и Tri Clamp Gasket для механического удержания соединения вместе. Эти соединения могут быть полупостоянными или постоянными, с использованием болтовых Tri Clamp высокого давления или их можно соединить с помощью складывающихся двухсегментных зажимов Tri Clamp для облегчения разборки и очистки.
Фитинги Tri Clamp
Обжимные кольца Tri Clamp
Фланцы с тройным зажимом
Century Steel доверяют Tri Clamp Fittings производителей в Индии.Century Steel является надежным производителем трехзажимных фланцевых фитингов, одобренным Saudi Aramco. Мы поддерживаем широкий ассортимент запасных частей Tri Clamp. Century Steel имеет в наличии широкий ассортимент фитингов Tri Clamp Ferrules , Tri Clamp Clover различных размеров. Century Steel — самый надежный поставщик фитингов Tri Clamp в Израиль, Италию, Германию, Турцию, Таиланд, Францию, Сингапур, Бахрейн. , Великобритания, Австралия, Россия, Катар, Малайзия, Кувейт, Индонезия, США, Оман, Шри-Ланка и Саудовская Аравия.Мы поставляем переходники Tri Clamp, боковые стороны Tri Clamp по более низким ценам из-за разумного количества человеко-часов в Индии и наличия высококачественных фитингов TC по лучшей цене, доступной в Мумбаи, Индия.
Вы можете отправить письмо по адресу [email protected], чтобы узнать о фитингах Tri Clamp, чтобы получить самую низкую цену. Хотите купить Tri Clamp Flange Fitting по лучшей цене в Индии, прайс-лист Tri Clamp Ferrules.Мы также можем предоставить бесплатный образец Tri Clamp Clover Fitting , Century Steel имеет нашего дилера и дистрибьютора в Гургаоне , Карнатака, Аурангабад, Нагпур, Бхосари, Колхапур, Индор, Раджкот, Хополи, Джайпур, Калькутта, Тамил Наду, Западная Бенгалия, Бангалор, Дели, Харьяна, Раджастхан, Гуджарат, Чхаттисгарх, Вадодара, Прайпур, Мадхья , Ахмадабад, Карнатака, Махараштра, Пенджаб, Лудхиана, Газиабад, Ченнаи (Мадрас), Пуна.Так что, если вы ищете лучшую цену на Tri Clamp Fittingse рядом с вами, с кратчайшей доставкой или бесплатным образцом Tri Clamp Adapters. Позвоните нам или напишите по адресу [email protected], чтобы узнать последний и обновленный прайс-лист на Tri Clamp Laterals .

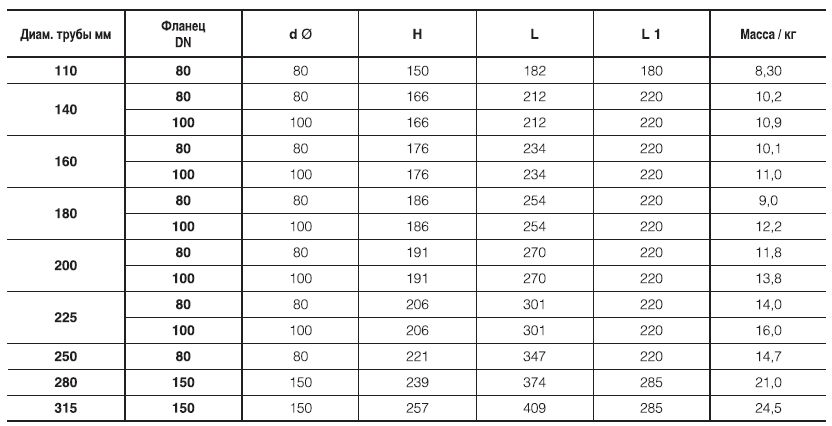

Размеры фитингов Tri Clamp
Tri Clamp Размер фитинга определяется внешним диаметром трубки или трубы, а не внешним диаметром фланцев или самим Tri Clamp.Ребра фитинга Tri Clamp обычно имеют ширину почти на ½ дюйма больше, чем внешнее расстояние поперек трубы. Это станет особенно запутанным, если к фитингу Tri Clamp не подсоединена труба, как в случае с переходниками. Например, 1,5 «Tri Clamp на 1/2″ переходник шланга зазубрины не имеет 1,5 дюйма в любом измерении
| Наружный диаметр трубы A | Внешний диаметр фланца B | Внутренний диаметр трубы C |
| 1 « | 1.98 « | .87 « |
| 1,5 « | 1,98 « | 1,37 « |
| 2 « | 2,52 « | 1.87 « |
| 2,5 « | 3.05 « | 2.37 « |
| 3 « | 3,58 « | 2,87 « |
| 4 « | 4.68 « | 3,83 « |
| 6 « | 6.57 « | 5,78 дюйма |
| 8 « | 8,57 « | 7,78 дюйма |
| 10 « | 10,57 « | 9,69 « |
| 12 « | 12.57 « | 11,81 дюйма |
Размеры фитинга Tri Clamp
| Внешний диаметр трубки | Внешний диаметр фланца | Размер зажима |
|---|---|---|
| 1/2 « | 0.984 « | Зажим 3/4 « |
| 3/4 « | 0,984 « | Зажим 3/4 « |
| 1 « | 1.984 « | Зажим 1,5 « |
| 1,5 « | 1.984 « | Зажим 1,5 « |
| 2 « | 2,516 « | Зажим 2 « |
| 2,5 « | 3,047 « | Зажим 2,5 « |
| 3 « | 3.579 « | Зажим 3 « |
| 4 « | 4.682 « | Зажим 4 « |
| Максимальное номинальное давление зажима (PSI) | |||||||
|---|---|---|---|---|---|---|---|
| Петля одинарная (13MHM) | Двойной шарнир (13MHHM-DP) | Высокое давление (13MHP) | |||||
| Размер | 70F | 250F | 70F | 250F | 70F | 250F | Максимальный крутящий момент |
| 3/4 дюйма | 1500 | 1200 | 1500 | 1200 | 1500 | 1200 | 130 дюймов | фунтов
| 1,5 дюйма | 500 | 250 | 500 | 250 | 1500 | 1200 | 130 дюймов | фунтов
| 2 дюйма | 450 | 250 | 450 | 250 | 1000 | 800 | 130 дюймов | фунтов
| 2,5 дюйма | 400 | 200 | 400 | 200 | 1000 | 800 | 130 дюймов | фунтов
| 3 дюйма | 350 | 150 | 350 | 150 | 1000 | 800 | 130 дюймов | фунтов
| 4 дюйма | 200 | 125 | 200 | 125 | 800 | 600 | 200 дюймов LBf |
| 6 дюймов | 150 | 75 | 300 | 200 | 200 дюймов LBf | ||
| 8 дюймов | 100 | 50 | 250 | 150 | 200 дюймов LBf | ||
| 10 дюймов | 40 | 30 | 200 | 125 | 200 дюймов LBf | ||
| 12 дюймов | 30 | 25 | 150 | 100 | 200 дюймов LBf | ||
Стандарты фитингов Tri Clamp
- Материал клапана: AISI304, AISI304L, AISI316, AISI316L.
- Принцип работы: Может привариваться к трубопроводу и регулировать количество потока в трубопроводе.
- Среда: пиво, аптека, молочные продукты, напитки
- Стандарт: SMS, DIN, 3A.
- Доминирование потока в трубопроводе: DN10-DN200 и 1/4 «-6», применяется в трубопроводной системе из нержавеющей стали.
| Фитинги с тройным зажимом | Tri-Clamp Фитинги Прайс-лист |
|---|---|
| Нержавеющая сталь SS304 Трубный хомут Ferrule C Тип тройные зажимы | 1 доллар США.00100,00 US $ / шт. |
| Санитарная нержавеющая сталь с тройным зажимом 1,5 дюйма на переходник с наружной резьбой 1/2 дюйма | 3,68–3,76 долл. США / шт. |
| Фитинги Tri Clamp для санитарных труб 304/316 из нержавеющей стали | 3,00–59,00 долл. США / шт. |
| Санитарный тройник СМС ДИН ИСО БПЭ нержавеющей стали СС304 с Три штуцерами | струбцины1 доллар США.00100,00 US $ / шт. |
| Стальной хомут полноразмерный 3A санитарный тройной зажим / электрические зажимы / круглый зажим для трубного фитинга | 1,00–100,00 долларов США / шт. |
Ведущие размеры фитингов Tri Clamp, стандарты для фитингов Tri Clamp в Индии
Продавцы и поставщики фитингов Tri Clamp в Мумбаи.Ознакомьтесь с нашими размерами фитингов с тройным зажимом, размерами и стандартами фитингов с тройным зажимом.
Tri Clamp Размеры | Craft Hardware
Размер Tri Clamp
Когда речь идет о размерах Tri Clamp, все становится немного сложнее. Существует 3 основных мировых стандарта для фитингов Tri Clamp. Но сначала давайте рассмотрим фланец размером и трубку размером любого фитинга Tri Clamp.
- Размер фланца: размер фланца (см. Рисунок выше) определяет совместимость с другими деталями Tri Clamp.Два фланца соединяются между собой прокладкой и хомутом. Несоответствующие размеры фланцев не могут быть соединены между собой.
- Размер трубки: На трубной стороне фланца имеется широкий выбор размеров для каждого размера фланца. Трубки разных размеров можно соединять вместе, если они используют одинаковый размер фланца.
Существует 3 различных стандарта для санитарных фитингов Tri Clamp: DIN, ISO и BS (см. Таблицу внизу этой страницы). Каждый применяется к разному стандарту размеров трубок.Хотя размеры трубок различаются в зависимости от спецификации, размеры фланцев являются общими для всех трех стандартов. Например, для Tri-Clamp BS 1,5 ″ используется тот же размер фланца 50,4 мм, что и для Tri-Clamp DIN DN40. В рамках каждого стандарта размер фланца определяется различными размерами труб.
В мире домашнего пивоварения вы обычно увидите рекламируемые детали Tri Clamp размером 1/2 дюйма, 1,5 дюйма или 2 дюйма. Эта номенклатура используется исключительно для обозначения их совместимости с другими фитингами Tri-Clamp! Эти детали могут фактически не иметь таких же номинальных внутренних диаметров.
В нашем магазине наши фитинги рекламируются как размеры Tri-Clamp 1/2 ″, 1,5 ″ или 2 ″. Обычно мы внимательно указываем внутренний диаметр каждого фитинга.
Образец спецификации Tri Clamp
| Спецификация Triclamp | Спецификация трубы | Размер зажима для образца | Размер пробирки |
| DIN 32676 (DIN 32676, серия A) Метрическая система — DIN 11850/10357 | 50,5 | DN40 | |
| ISO 2852 (DIN 32676 серия B) | ISO 1127 | 50,5 | DN32 |
| BS 4825 (DIN 32676 серия C, ASME BPE 2009) | Имперская система — ASTM A270 | 50,5 | 1,5 ″ |
Мы прилагаем все усилия, чтобы предоставить конкретную информацию о том, какие прокладки и зажимы следует использовать для каждого фитинга, который мы продаем в нашей магазин.Если вы все еще не уверены, не стесняйтесь спросить нас перед покупкой!
Как: соединения Tri-Clamp / Clover
Раздел 2:
Как сделать соединение Tri-Clamp — Компоненты и детали
Первоначально названные «Tri-Clover» по названию бренда и товарного знака Alfa-Laval Hygienic Fittings, основного производителя этих санитарных соединений, они также известны как «Tri-Clamp». Tri-Clamp — это термин, первоначально использовавшийся для описания трехкомпонентных зажимов Tri-Clover; однако с тех пор это стало популярным способом обозначения этих санитарных зажимов.
Фитинги Tri-Clamp Общее применение
Эти сантехнические элементы используются преимущественно в пищевой промышленности. Сюда входят молочные фермы, коммерческие винные фермы и микропивоварни.
Преимущества соединения Tri-Clamp
Они обеспечивают санитарное соединение между трубами и трубками. Они также предназначены для CIP (очистки на месте) и легко разбираются для дополнительной очистки и замены.
Санитарное соединение
Для подключения фитинга к сантехнике необходимо подтверждение в U.S. 3 Санитарный стандарт для гигиенических клапанов и фитингов.
Двумя наиболее важными особенностями санитарного стандарта 3A являются то, что в соединении не должно быть открытой резьбы; и не может быть резких изменений внутреннего диаметра.
Поскольку санитарным стандартом 3A не разрешается открытая резьба, резьба Tri-Clamp by NPT не является полностью санитарной арматурой; однако они широко используются на домашних пивоварнях и на пивоварнях для определенных соединений, которые не обязательно должны быть по-настоящему гигиеничными.
Зачем использовать фитинги Tri-Clamp для домашнего пивоварения?
Причина, по которой эти фитинги так популярны в домашнем пивоварении, заключается в том, что они обеспечивают быстрое прочное соединение и их легко чистить. Они также доступны в различных вариантах с MNPT, FNPT, зазубринами для шлангов, заусенцами для шлангов под углом 90 градусов и концами с эксцентриком, что позволяет удобно соединять фитинги TC со шлангами, трубной резьбой и фитингами с кулачковым замком.
Как выполнить соединение Tri-Clamp
Для соединения Tri-Clover / Tri-Clamp необходимо следующее:
1) Один зажим,
2) Два фитинга (концевые наконечники или фланцы TC)
3) И прокладку.
Зажим скрепляет каждое соединение вместе.
Два фитинга с обжимным концом или с фланцем соединяются лицом к лицу.
Каждое соединение уплотнено прокладкой.
1) Зажимы
Зажим надевается на две манжеты и по мере затягивания сжимает соединение для уплотнения прокладки. Предлагаемые нами зажимы имеют барашковую гайку, которую можно легко затягивать и ослаблять без использования инструментов.
2) Фитинги
Фитинги в санитарном соединении могут представлять собой любую комбинацию наконечника Tri-Clamp, Tri-Clamp с NPT или зазубриной шланга, клапана Tri-Clamp, удлинительной трубки TC, колена или тройника TC, контрольного манометра и т. Д…
3) Прокладки Tri-Clamp
Силиконовые прокладки — наиболее подходящие прокладки для пищевых продуктов и напитков, в том числе для домашнего пивоварения. Они термостойкие и благодаря своей эластичности образуют отличное уплотнение.
Мы также производим прокладки из EPDM и PTFE (Teflon ™). ПТФЭ обладает высокой термостойкостью и химически совместим со многими кислотами и щелочами. Он также очень твердый и требует большего давления, чтобы получить уплотнение.
| Фитинги зажимного типа наиболее популярны для упрощения сборки и разборки технологических линий и оборудования.VNE предлагает зажимные фитинги из материалов T304 и T316L размером от 1/2 до 8 дюймов. Доступны прокладки для зажимных фитингов из нескольких различных материалов: Buna-N, EPDM, Teflon® и Viton®. Легкие и прочные зажимы дополняют соединения. Зажимные фитинги VNE соответствуют всем требованиям 3A. — Скачать PDF | |
| Фитинги под сварку используются в стационарных установках, где технологические трубопроводы и оборудование можно очистить на месте (CIP) и не удалять из системы.Фитинги под сварку предлагаются с номинальными размерами трубок от 1/2 до 12 дюймов из материалов T304 и T316L. Равномерная толщина стенки для размеров от 1/2 до 3 дюймов составляет 0,065 (16 га). Для размера 4 дюйма, толщина стенки составляет 0,083 (14 ga), 6 дюймов и 8 дюймов .109 (12 ga). VNE предлагает фитинги с полированным внутренним и внешним диаметром для немедленной отправки. Можно заказать другие полированные комбинации. Наши фитинги под сварку соответствуют всем требованиям. Требования 3А. — Скачать PDF | |
| Фитинги с коническим седлом используются на технологическом оборудовании и трубопроводах для обеспечения жесткости системы.Соединения седла со скосом состоят из резьбового наконечника со скосом, соединенного с плоским наконечником со скосом. Оба предлагаются из материала T304 и T316L. Гайки Hex Union, изготовленные только из материала T304, используются для завершения соединения. Прокладки для соединений конических седел VNE не требуются для принудительного отключения. Однако прокладки можно приобрести по запросу. Фитинги с коническим седлом VNE соответствуют всем требованиям 3A и доступны в размерах от 1 до 4 дюймов. — Скачать PDF | |
| Фитинги E-Line имеют интерфейсную конструкцию «папа» и «мама» для обеспечения жесткости вашей системы.VNE предлагает фитинги E-Line размером от 1 до 6 дюймов из материала T304 и T316L. VNE предлагает фитинги с полированным внутренним и внешним диаметром для немедленной отправки. Можно заказать другие комбинации полировки. Прокладки для фитингов E-Line доступны из нескольких различных материалов: Buna-N, EPDM, Teflon® и Viton®. — Скачать PDF | |
Неполированные трубные приварные фитинги с внешним диаметром трубы используются в широком спектре промышленных применений, где санитарная отделка обычно не требуется.Поворотная поверхность VNE обеспечивает однородный внешний вид. Неполированные сварные фитинги VNE предлагаются с номинальными размерами трубок от 1/2 до 12 дюймов из материалов T304 и T316L. Равномерная толщина стенки для размеров от 1/2 до 3 дюймов составляет 0,065 (16 га). Для размера 4 дюйма толщина стенки 0,083 (14 га), 6 дюймов и 8 дюймов .109 (12 га). — Скачать PDF | |
% PDF-1.6 % 1 0 obj > эндобдж 5 0 obj > / Шрифт >>> / Поля [] >> эндобдж 2 0 obj > поток 2018-08-28T18: 40: 24-04: 002018-08-28T18: 40: 24-04: 002018-08-28T18: 40: 24-04: 00 Adobe InDesign CC 13.0 (Macintosh) application / pdfuuid: 84be7818-6dd1-4749-91e8-1aafcf4a8459uuid: 91e8525c-3568-4da4-9d39-1013fda148a5 Adobe PDF Library 15.0 конечный поток эндобдж 3 0 obj > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 31 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [18.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 32 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 594.0 792.0] / Type / Page >> эндобдж 33 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [18.0 0.0 612.0 792.0] / Type / Page >> эндобдж 34 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 594.0 792.0] / Тип / Страница >> эндобдж 35 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [18.0 0.0 612.0 792.0] / Type / Page >> эндобдж 88 0 объект [96 0 R] эндобдж 89 0 объект > поток HWn $ Wqyfe *% @
Размеры фланца и зажима V-Band — нержавеющая сталь 304, низкоуглеродистая сталь, MS / SS — Ace Race Parts
РАЗМЕРЫ ФЛАНЦА КЛИНОВОГО ПОЛОСА — НЕРЖАВЕЮЩАЯ СТАЛЬ 304, КОМБИНАЦИЯ MS / SS
Выбор подходящего зажима с V-образным диапазоном, фланцев с V-образным диапазоном и полной сборки с V-образным диапазоном может быть довольно простым при запуске нового проекта — определяющими факторами являются качество, тип материала, цена и доступность.Однако выбор «правильной» замены V-Band Clamp или V-Band Flange на самом деле может оказаться сложнее, чем можно было бы подумать. Сегодня бесчисленное количество производителей предлагают корпуса турбонагнетателей OEM и послепродажного обслуживания, соединительные коллекторы и компоненты выхлопной системы с фланцевыми соединениями с V-образной полосой, и иногда может казаться почти невозможным найти «правильный» сменный фланец или зажим для вашего приложения.
Из-за того, что сегодня большое количество производителей используют соединения с v-образной полосой, мы наблюдаем меньшую «стандартизацию», когда речь идет о размерах фланца с v-образной перемычкой и размеров зажимов.Отсутствие стандартизации означает, что сегодня на рынке может быть 10 или более фланцев одинакового внутреннего диаметра с совершенно разными внешними размерами. Эти физические различия не позволят фланцам правильно прилегать друг к другу и не позволят зажиму создать воздухонепроницаемое герметичное уплотнение. Это основная причина трудностей, с которыми сталкивается большинство клиентов при поиске заменяющего компонента для существующего приложения. Вторая причина трудностей, с которой должны столкнуться заказчики и даже производители компонентов, такие как мы, заключается в том, что многие производители OEM и послепродажного обслуживания не могут или не хотят предоставить полные данные о размерах своих фланцев с v-образным ободом.Это означает, что простая проверка совместимости требует бесчисленных измерений, примеров фотографий и множества неприятных телефонных звонков или электронных писем. Хотя мы еще не можем создать исчерпывающую диаграмму совместимости с v-образным диапазоном, которая потребовала бы сбора данных о размерах каждого производителя для каждого зажима или фланца с v-образным диапазоном, которые они производят или используют, мы можем предоставить основные сведения о размерах нашего бренда хомутов из нержавеющей стали и фланцев с V-образной полосой.
Ниже приведены таблицы, содержащие размеры наших V-образных лент «стандартного» стиля из нержавеющей стали 304, наших V-образных лент из мягкой стали и наших комбинированных V-образных лент из мягкой стали / нержавеющей стали. Все эти типы фланцев V-Band совместимы друг с другом! При выборе фланца или зажима с V-образной полосой необходимо учитывать три основных размера: материал подходящего размера трубы (OD), общий диаметр самого фланца и ширина вершины. Ширина вершины — это размер плоской поверхности внизу V-образного фиксатора зажима с v-образной лентой. Измерение ширины вершины, приведенное в таблицах ниже, основано на одном фланце и должно быть удвоено при использовании двух совпадающих фланцев для определения требований к общей ширине вершины зажима с v-образной лентой.
«СТАНДАРТНЫЙ» ФЛАНЦЫ И ЗАЖИМЫ КЛИНОВОГО ТИПА
Ace Race Parts V-образные узлы — это прецизионные станки с ЧПУ, обработанные на станке, сертифицированном по стандарту ISO 9001, и оснащены V-образным зажимом из нержавеющей стали 304 и набором фланцев с V-образным креплением типа «папа / мама». Зажимы и фланцы из нержавеющей стали с V-образной лентой — это доступный и надежный тип зажимной системы, который подходит для высокопроизводительных автомобильных, дизельных, морских и промышленных применений.
Наши фланцы с V-образной лентой с блокировкой типа «папа / мама» используют блокируемую посадочную поверхность для обеспечения герметичного уплотнения без прокладки и обеспечивают простой способ выровнять фланцы во время установки.Сцепляющаяся посадочная поверхность, область, где два фланца встречаются внутри зажима, упрощает установку и установку даже в самых узких местах.
Сварная сторона наших фланцев с V-образной полосой из нержавеющей стали 304 обработана на станке с ЧПУ с цековкой, чтобы материал трубы подходящего размера мог войти в фланец с V-образной полосой и приварить на месте с надлежащим выравниванием. Зенковка фланца с V-образной полосой имеет ширину 0,065 дюйма и позволяет внутреннему диаметру (ID) трубы с толщиной стенки 16 калибра идеально совмещаться с внутренним диаметром фланца с V-образной полосой без каких-либо ограничений или сокращений.
«СТАНДАРТ» РАЗМЕРЫ ФЛАНЦА КЛИНОВОГО ПОЛОСА — НЕРЖАВЕЮЩАЯ СТАЛЬ 304
| Артикул | ТИП ФЛАНЦА | РАЗМЕР ТРУБКИ (OD) | ФЛАНЕЦ НД | APEX WIDTH | СОВМЕСТИМЫЙ ЗАЖИМ | СТИЛЬ ЗАЖИМА |
| 22033 | Мужской | 1.500 « | 2.080 « | 0,170 « | 22018 | Стандартный |
| 22035 | Мужской | 1.750 « | 2.375 « | 0,170 « | 22019 | Стандартный |
| 22036 | Мужской | 2.000 « | 2.560 « | 0,170 « | 22020 | Стандартный |
| 22037 | Мужской | 2.250 « | 2,810 « | 0,160 « | 22021 | Стандартный |
| 22038 | Мужской | 2.500 « | 3.080 « | 0.170 « | 22022 | Стандартный |
| 22040 | Мужской | 3.000 « | 3.570 « | 0,170 « | 22024 | Стандартный |
| 22042 | Мужской | 3.500 « | 4.080 « | 0,170 « | 22026 | Стандартный |
| 22044 | Мужской | 4.000 « | 4.580 « | 0,170 « | 22028 | Стандартный |
| 22045 | Мужской | 4.500 « | 5,070 « | 0,170 « | 22029 | Стандартный |
| 22046 | Мужской | 5.000 « | 5.580 « | 0,170 « | 22030 | Стандартный |
| 22049 | Женский | 1.500 « | 2.080 « | 0,170 « | 22018 | Стандартный |
| 22051 | женский | 1.750 « | 2.375 « | 0,170 « | 22019 | Стандарт |
| 22052 | женский | 2.000 » | 2,560 » | 0,170 » | 22020 | Стандарт |
| 22053 | женский | 2,250 » | 2,810 » | 0,160 « | 22021 | Стандарт |
| 22054 | женский | 2.500 » | 3.080 » | 0,170 » | 22022 | Стандарт |
| 22056 | женский | 3.000 » | 3,570 » | 0,170 » | 22024 | Стандарт |
| 22058 | женский | 3.500 » | 4.080 » | 0,170 » | 22026 | Стандарт |
| 22060 | женский | 4.000 » | 4.580 » | 0,170 » | 22028 | Стандарт |
| 22061 | женский | 4.500 » | 5,070 » | 0,170 » | 22029 | Стандарт |
| 22062 | женский | 5.000 » | 5.580 » | 0,170 » | 22030 | Стандарт |
СТАЛЬНЫЕ ФЛАНЦЫ С КЛИНОВЫМ ПОЛОСОМ И НЕРЖАВЕЮЩИЕ ЗАЖИМЫ 304
Как и наши «стандартные» V-образные ленты, наши фланцы из мягкой стали с V-образной лентой представляют собой прецизионные станки с ЧПУ на сертифицированном по ISO 9001 предприятии и оснащены зажимом с V-образной лентой из нержавеющей стали 304 и набором взаимоблокировок «папа / мама» из мягкой стали. Стиль V-образных фланцев.Зажимы и фланцы с V-образной лентой из нержавеющей стали — это доступный и надежный тип зажимной системы, который подходит для высокопроизводительных автомобильных, дизельных и промышленных применений.
РАЗМЕРЫ ФЛАНЦА КЛИНОВОГО ПОЛОСА — МЯГКАЯ СТАЛЬ
| Артикул | ТИП ФЛАНЦА | РАЗМЕР ТРУБКИ (OD) | ФЛАНЕЦ НД | APEX WIDTH | СОВМЕСТИМЫЙ ЗАЖИМ | СТИЛЬ ЗАЖИМА |
| 32032 | Мужской | 2.000 « | 2.560 « | 0,170 « | 22020 | Стандартный |
| 32033 | Мужской | 2.250 « | 2,810 « | 0,160 « | 22021 | Стандартный |
| 32035 | Мужской | 2.500 « | 3.080 « | 0,170 « | 22022 | Стандартный |
| 32037 | Мужской | 3.000 « | 3.570 « | 0.170 « | 22024 | Стандартный |
| 32049 | женский | 2.000 » | 2,560 » | 0,170 » | 22020 | Стандарт |
| 32050 | женский | 2,250 » | 2,810 » | 0,160 « | 22021 | Стандарт |
| 32051 | женский | 2.500 » | 3.080 » | 0,170 » | 22022 | Стандарт |
| 32053 | женский | 3.000 » | 3,570 » | 0,170 » | 22024 | Стандарт |
КОМБИНИРОВАННАЯ КОМБИНАЦИЯ СТАЛЬ / НЕРЖАВЕЮЩАЯ СТАЛЬ В СБОРЕ
Для применений, где требуются фланец из мягкой стали и фланец из нержавеющей стали, мы предлагаем «Комбинированный узел V-образного бандажа», который включает фланец из мягкой стали с наружной резьбой и фланец из нержавеющей стали 304 с внутренней резьбой.Если вам требуется фланец из мягкой стали с внутренней резьбой и фланец из нержавеющей стали 304 с наружной резьбой, мы также можем предложить этот вариант. Как и другие наши фланцы и зажимы с V-образным диапазоном, наши комбинированные узлы с V-образным диапазоном из мягкой стали и нержавеющей стали представляют собой прецизионные станки с ЧПУ на станке, сертифицированном по стандарту ISO 9001, и оснащены зажимом с V-образным диапазоном из нержавеющей стали 304.
КОМБИНИРОВАННАЯ СТАЛЬ / НЕРЖАВЕЮЩАЯ СТАЛЬ РАЗМЕРЫ ФЛАНЦА КЛИНОВОГО ПОЛОСА
Обратите внимание, что размеры отдельных фланцев для элементов в следующей таблице можно найти в таблицах выше.Все фланцы «стандартного» типа, низкоуглеродистой стали и низкоуглеродистой стали / нержавеющей стали с V-образным диапазоном имеют одинаковые габаритные размеры.
| V-BAND СБОРКА Артикул | РАЗМЕР ТРУБКИ (OD) | НАРУЖНЫЙ ФЛАНЕЦ Артикул | ВНУТРЕННИЙ ФЛАНЕЦ Артикул | СОВМЕСТИМЫЙ ЗАЖИМ | СТИЛЬ ЗАЖИМА |
| 22006-1 | 2.Похожие записи |
