Зачиститель проводов. Термический зачиститель проводов: функции, виды и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое термический зачиститель проводов. Как работает устройство для термической зачистки изоляции. Какие бывают виды зачистителей. Для каких типов проводов подходит термозачистка. Преимущества термической зачистки перед механической.

Содержание

Принцип работы термического зачистителя проводов

Термический зачиститель проводов — это специализированный инструмент для удаления изоляции с проводов и кабелей путем нагрева. В отличие от механических стрипперов, он не режет и не повреждает токопроводящие жилы.

Как работает термозачистка? Нагревательный элемент быстро нагревается до температуры плавления изоляции (обычно 200-400°C). При контакте с горячей поверхностью изоляция расплавляется и легко снимается с провода. Процесс занимает всего несколько секунд.

Виды термических зачистителей проводов

Существует несколько основных типов устройств для термической зачистки:

Портативные ручные инструменты в виде пинцета с нагревательными губками
Настольные станции с регулировкой температуры и сменными насадками

Автоматические системы с конвейером для массовой зачистки
Термоножи для работы с плоскими кабелями и лентами

Выбор конкретной модели зависит от объемов работ и типов обрабатываемых проводов.

Преимущества термической зачистки проводов

Термический метод имеет ряд важных преимуществ перед механической зачисткой:

Не повреждает токопроводящие жилы
Подходит для тонких и многожильных проводов
Обеспечивает чистоту среза без заусенцев
Высокая скорость работы
Возможность зачистки в труднодоступных местах

Благодаря этим преимуществам термозачистка незаменима при работе с дорогостоящими проводами и в ответственных применениях.

Для каких проводов подходит термическая зачистка

Термический метод эффективен для большинства типов проводов и кабелей:

Одножильные и многожильные провода
Экранированные кабели
Коаксиальные кабели

Плоские шлейфы
Провода с тефлоновой изоляцией
Высокотемпературные провода

При этом нужно учитывать тип изоляции и подбирать оптимальную температуру нагрева. Для некоторых специальных проводов термозачистка может не подходить.

Настройка и использование термозачистителя

Для качественной зачистки важно правильно настроить и использовать термический инструмент:

Выбрать подходящую температуру нагрева для конкретной изоляции
Отрегулировать время контакта с проводом
Подобрать оптимальное усилие прижима губок
При необходимости использовать специальные насадки
Соблюдать технику безопасности при работе с нагретым инструментом

При соблюдении этих правил термозачистка обеспечивает отличные результаты и высокую производительность.

Области применения термических зачистителей

Термическая зачистка проводов широко используется в различных сферах:

Производство электроники и электротехники
Автомобильная промышленность
Аэрокосмическая отрасль
Телекоммуникации
Энергетика
Приборостроение

Особенно актуальна термозачистка при работе с дорогими проводами, где недопустимы повреждения жил. Также она незаменима при массовом производстве.

Сравнение термической и механической зачистки

Термический и механический методы зачистки имеют свои особенности:

Параметр	Термическая зачистка	Механическая зачистка
Скорость работы	Высокая	Средняя
Риск повреждения жил	Минимальный	Есть риск
Универсальность	Для большинства проводов	Ограничена сечением
Стоимость оборудования	Выше	Ниже
Расходные материалы	Не требуются	Требуется замена лезвий

Выбор метода зависит от конкретных задач и типов обрабатываемых проводов. В ответственных применениях термозачистка имеет преимущества.

Техника безопасности при термической зачистке

При работе с термическими зачистителями важно соблюдать правила безопасности:

Использовать защитные перчатки и очки
Не касаться нагретых поверхностей инструмента
Работать в хорошо вентилируемом помещении
Не оставлять включенный прибор без присмотра
Хранить инструмент в недоступном для детей месте

Соблюдение этих простых правил позволит избежать ожогов и других травм при использовании термозачистителей.

Термическая зачистка проводов — эффективный и безопасный метод удаления изоляции. При правильном выборе оборудования и соблюдении техники безопасности она обеспечивает высокое качество работы и производительность. Термозачистители незаменимы при работе с тонкими и дорогостоящими проводами, а также в условиях массового производства.

FT-801. Термический зачиститель проводов | Технический центр ЖАиС

Главная Паяльное оборудование Вспомогательное оборудование

Бренд: HAKKO

По запросу

Hakko FT-802. Устройство термической зачистки изоляции проводов

Сравнить

Код товара: 8250

Гарантия:

Версия для печати
Общие данные FT-801
Технические характеристики FT-801
Комплектность FT-801
Дополнительные материалы
Характеристика ножей
Примечание
Опции
Термический зачиститель проводов HAKKO FT-801 — замечательный инструмент, который в полной мере отвечает требованиям высочайшего качества и обеспечивает высокую эффективность зачистки проводов. При термической зачистке изоляция удаляется без остатков, без царапин и повреждений токоведущих жил.

Станция FT-801
Выходное напряжение 24 В
Размеры (Ш×В×Д) 80×130×131 мм
Вес 1,2 кг
Ручной пинцет FT-8002
Потребляемая мощность 64 Вт (24 В)
Длина шнура 1,3 м
Длина (без шнура и ножей) 96 мм
Вес (без шнура и ножей) 48 г
Термический нож (опция) FT-8003
Потребляемая мощность 46 В (24 Вт)
Сопротивление заземления < 2 Ом
Потенциал относит. земли < 2 мВ
Длина (без шнура и ножей) 155 мм
Вес (без шнура и ножей) 27 г
Станция Hakko FT-801.
Ручной пинцет для зачистки проводов Hakko FT-8002.
Регулятор участка длины зачистки провода с винтом.
Шнур питания.
Подставка.
Соединительный кабель.
Инструмент для извлечения ножей.
Стикер (типы изоляции).
Руководство по эксплуатации.
Марки ножей Ø, мм S, мм2
G2-1602
AWG24 0,511 0,205
AWG22 0,644 0,325
AWG20 0,812 0,517
AWG18 1,024 0,8235
G2-1603
AWG36 0,127 0,0126
AWG33 0,18 0,025
AWG30 0,255 0,051
AWG28 0,321 0,081
AWG26 0,405 0,128
Цена на изделие «FT-801. Термический зачиститель проводов» приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции «FT-801. Термический зачиститель проводов» уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: [email protected].
Опции

8250 FT8002 Ручной пинцет для FT-801 По запросу
8250 G2-1601 Сменные ножи для FT-801 По запросу
8250 G2-1602 Сменные ножи для FT-801, размер 18-24 По запросу
8250 G3-1601 Сменные ножи для FT-801, форма-нож По запросу

8250 G2-1603 Сменные ножи для FT-801, размер 26-36 По запросу
Код Цена
Инструмент для снятия изоляции и зачистки проводов
Во время электромонтажных работ не обойтись без зачистки проводов. В удалении старой изоляции нет ничего сложного, хотя в любом случае потребуется определенное умение и аккуратность, поскольку неосторожное обращение с проводкой приведет к ее повреждению. Для выполнения указанной задачи понадобится рабочий инструмент для снятия изоляции с проводов. В этой статье пойдет речь о разновидностях приспособлений для удаления изоляции, а также о способах их применения.
Содержание
Стриппер
Разновидности стрипперов
Нож электрика
Паяльник
Стриппер
Провода могут значительно отличаться по конструктивным особенностям, материалу жил и изоляционного слоя, соответственно, и технология зачистки также может быть разной. В качестве примера можно привести провод с толстой однопроволочной жилой. В этом случае для удаления изоляции будет достаточно ножа или лезвия. Также могут понадобиться щипцы или кусачки.
С многопроволочными проводами, да еще и небольшого сечения, дело обстоит сложнее. При зачистке проводов ножом существует опасность повреждения тонкой проволоки жил, что ухудшит показатель проводимости.
Можно попытаться проделать работу заново, однако такой подход не всегда разумен, если длина проводника невелика. В таком случае не обойтись без профессионального инструмента — стриппера (другие названия: съемник, ручной зачиститель проводов).

Стриппер для снятия изоляции с проводов позволит произвести зачистку быстро и качественно. Специально для работы с тонкими кабелями в этом инструменте предусмотрена точная настройка, с помощью которой можно задать глубину разреза изоляции.
Среди достоинств стрипперов можно выделить следующее:
Подходит для работы с самыми разными сечениями — от пяти сотых до шести квадратных миллиметров.
Успешно заменяет пресс и кусачки.
Можно использовать для удаления любого изолирующего слоя, из чего бы он ни был произведен (поливинилхлорид, силикон, фторопласт и т.д.).
Без проблем удаляется оболочка даже с витых пар, многожильной проводки и шлейфов.
Токоведущая часть остается в сохранности.
Применение отличается простотой.
Доступны по цене.
Кроме главной своей функции — удаления изоляции — инструмент можно использовать и для других действий. Речь идет об опрессовке жил. Для этого на ручке устройства имеется особая выемка, позволяющая осуществлять опрессовывание гильз и наконечников разнообразных диаметров. Причем наконечники могут быть как в изоляционном слое, так и без него. Следует заметить, что функционал стриппера достаточно ограничен, если сравнивать со специализированным оборудованием для опрессовки, однако на простом уровне возможностей съемника вполне достаточно.
Еще одна функция стриппера определяется наличием на ручках кусачек. В случае надобности можно просто отрезать выбранный провод.
Разновидности стрипперов

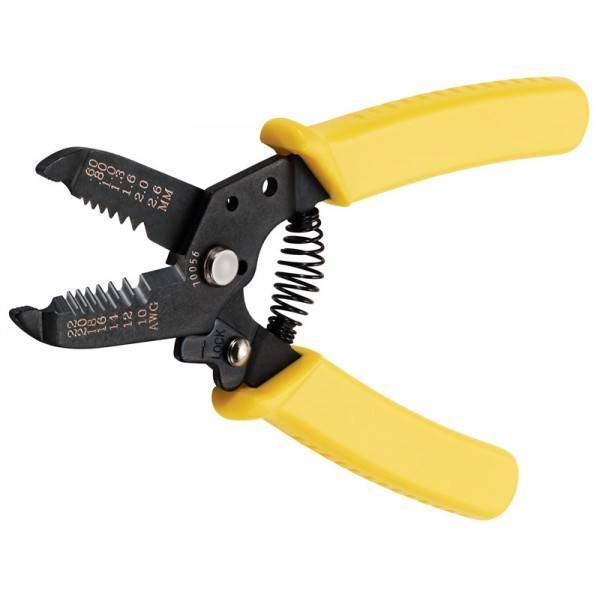

На рынке представлено несколько типов стрипперов: ручные, полуавтоматические и автоматические. Наиболее простая модель съемника с виду похожа на бокорез. На лезвиях устройства есть фигурные выемки различного диаметра. С помощью этих выемок и снимается изоляционный слой. Ручная модель позволяет работать лишь с одной жилой.
Другой тип съемника — полуавтоматический. Для работы с этим стриппером нужно установить ограничитель на необходимую длину. Под необходимой длиной понимается расстояние, равное оголяемой длине кабеля. Если толщина изоляции достаточно велика, можно обойтись и без ограничителя. После установки ограничителя кладем проводник на губки щипцов таким образом, чтобы он уперся в ограничитель. Когда пользователь нажимает на ручки, режущая часть устройства вступает в контакт с изоляционным слоем, губки съемника резко раздвигаются особым механизмом, в результате чего в надрезанном месте изоляция разрывается и удаляется. Полуавтоматические устройства позволяют работать сразу с несколькими жилами.

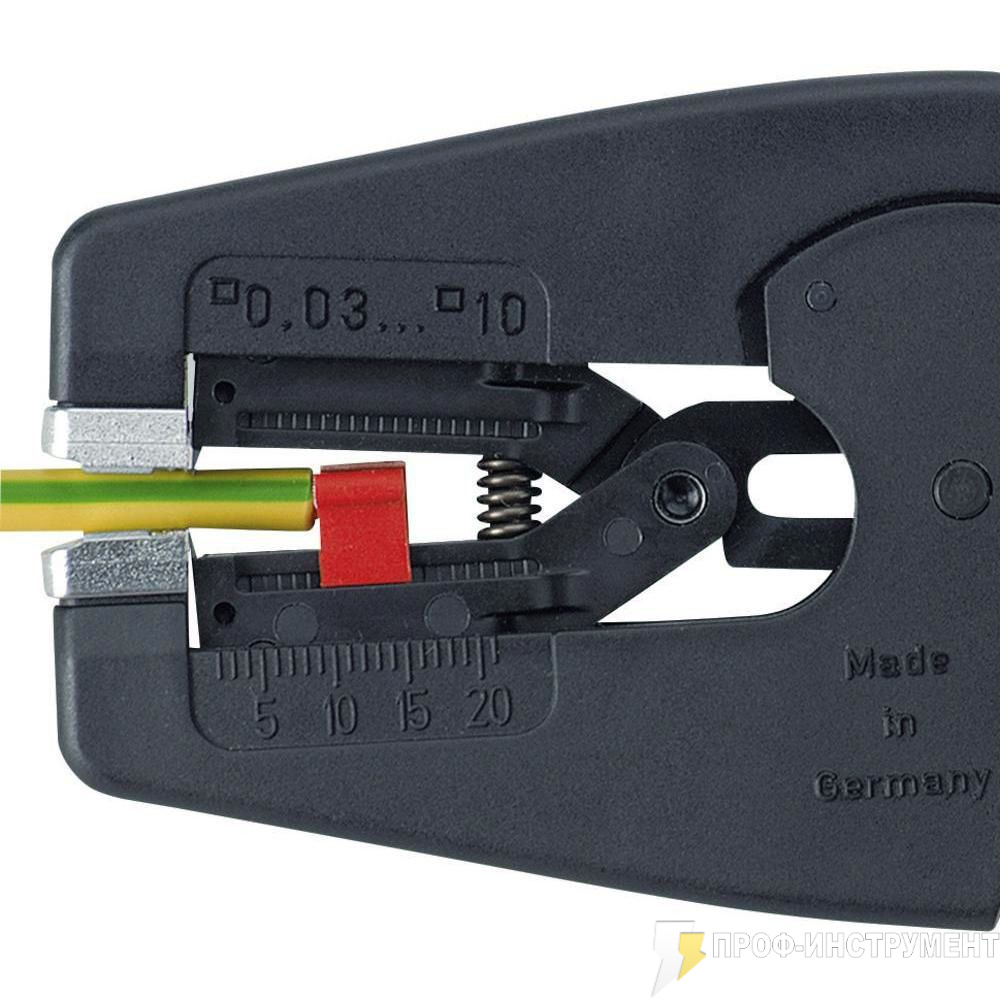

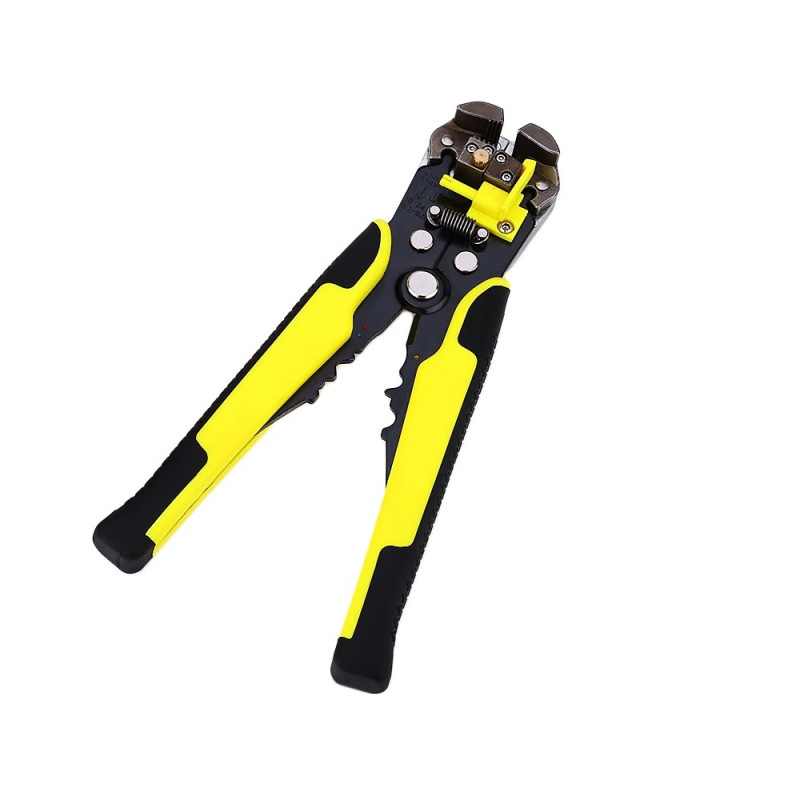

Автоматические съемники наиболее сложны с технической точки зрения. Такая модификация оснащаются электроприводом, который удаляет изоляционный слой автоматически.
Выпускаются и многофункциональные приборы. Такие устройства, помимо зачистки проводов, могут осуществлять и скручивание жил (если речь идет о многопроволочной жиле).
Для работы с витой парой имеется специальный съемник. Устройство оснащается зажимом со встроенным лезвием. Благодаря такой конструктивной особенности, возможно очень точное удаление изоляции. С помощью этого же стриппера можно очищать коаксиальный кабель для установки F-коннектора.
Несмотря на вышесказанное, для работы с коаксиальными кабелями выпускается отдельный – более специализированный – стриппер. В отличие от предыдущего устройства, данный съемник имеет два лезвия и сменный вставки для проводов разных диаметров. Одно лезвие предназначено для срезания внешней изоляции, другое – внутренней. Для работы с инструментом необходима очень точная настройка.
Помимо указанных выше устройств, на рынке имеются съемники для работы с оптоволокном и силовыми кабелями. Относительно стриппера для оптических кабелей можно сказать, что это самый дорогостоящий и точный инструмент из всех имеющихся. Устройство позволяет снимать даже самые тонкие слои изоляции.

Нож электрика
Ранее мы рассказали о том, как снять изоляцию с провода при помощи профессионального инструмента. Однако снять изоляционный слой можно и ножом. Желательно, чтобы это был не обычный кухонный или охотничий нож, а специальный, лезвие которого слегка загнуто для удобства работы с изоляцией. Такое устройство называется ножом электрика. Его рукоятка выполняется из токонепроводящего материала.
С помощью ножа делаются продольные разрезы по верхнему слою изоляции. После этого оболочка разрезается по кругу.
Обратите внимание! Работа с ножом требует определенного навыка, иначе можно повредить тонкие жилы провода.
Ниже представлена инструкция по зачистке изоляционного слоя при помощи ножа электрика:
Укладываем провод на ровную поверхность (например, стол).
Прижимаем проводник указательным пальцем.
В другую руку берем нож. Слегка придавливаем лезвием защитный слой.
Указательным пальцем не спеша прокручиваем проводник на 360 градусов.
Удаляем отрезанный участок изоляции.
Паяльник
Еще один способ зачистки кабеля предполагает применение паяльника. Жало прибора нагревается до нужной температуры, после чего изоляционный слой удаляется по принципу, описанному выше (работа с ножом электрика): провод прокручивается пальцем, паяльник контактирует с оболочкой.
Минус этого способа состоит в наличии неприятного запаха разогретых материалов. К тому же паяльник не лучший вариант, если речь идет о резиновой оболочке.
Вне зависимости от выбранного способа удаления изоляционного слоя работать с проводом нужно очень осторожно, чтобы не повредить жилы. Для новичков в качестве наиболее предпочтительного инструмента можно порекомендовать полуавтоматический стриппер.
Выбор инструмента для зачистки проводов — специальные системы управления

Инструмент для зачистки проводов и кусачки
Номер детали Описание Размер провода (кв. мм) Размер провода (AWG)
00000
Стрипакс
0,08 … 6 мм
28 … 10
10000
Стрипакс 16
6 … 16 мм
10 … 6

Weidmuller Stripax Plus — инструмент для зачистки проводов, кусачки и инструмент для обжима наконечников
Номер детали Описание Размер провода (кв. мм) Размер провода (AWG) Размер наконечника
00000
Стрипакс Плюс
0,08 … 1 мм
28 … 16
0,5 … 2,5 мм

Основы зачистки проводов
Зачистка проводов — это отделение и удаление участка изоляции, окружающего проводник. Крайне важно, чтобы оператор обращал пристальное внимание на диаметр проводника и толщину изоляции, чтобы не повредить проводник и оставшуюся изоляцию. Деталь справа показывает некоторые распространенные ошибки или неисправности, возникающие в результате неправильной зачистки проводов. Чтобы избежать этих неисправностей, требуется надлежащий инструмент для снятия изоляции, соответствующий изоляции и поперечному сечению проводника.
Использование перочинных ножей или бритвенных лезвий категорически не рекомендуется, так как при них качество зачистки зависит исключительно от ловкости рук пользователя. Гораздо лучше ручные инструменты, которые автоматически адаптируются к соответствующему сечению провода и не повреждают провод во время зачистки и не приводят к одной из этих неисправностей.
Инструмент для зачистки проводов
На рынке доступны два основных типа инструментов для зачистки проводов: ручные и автоматические. В ручных инструментах для зачистки проводов используется лезвие или пара лезвий с насечкой или без нее. Эти лезвия сжимаются вместе, как плоскогубцы, а затем вращаются по окружности проволоки. Таким образом срезается изоляция провода. Затем необходимо удалить разрезанную изоляцию.
При использовании автоматического устройства для зачистки проводов изоляция одновременно разрезается и удаляется, когда инструменты для зачистки сжимаются вместе, чтобы закрыть их. Обычно автоматические клещи для зачистки проводов имеют дополнительные функции:
Ограничители глубины, гарантирующие, что съемники не врежутся в медные жилы
Останавливается, чтобы убедиться, что провод зачищен до нужной длины
Автоматическое открытие захватов после завершения операции зачистки проводов
Встроенный отрезной инструмент для обрезки проволоки на нужную длину.
Weidmuller предлагает широкий выбор автоматических инструментов для зачистки проводов, которые подходят для различных размеров проводов и типов изоляции. Кроме того, Weidmuller предлагает комбинированный инструмент, который: 1) отрезает проволоку; 2) зачистить провод; и 3) обожмите концевой наконечник провода на конце провода! Этот продукт называется «Stripax Plus» и имеет номер детали 9.020000000.

Ошибки (или неисправности) зачистки проводов

Автоматический инструмент для зачистки проводов Weidmuller Stripax
Артикул 9050000

Ручной инструмент для зачистки проводов
