Замена ламп подсветки монитора: пошаговая инструкция и советы

Как заменить лампы подсветки в мониторе самостоятельно. Какие инструменты понадобятся для замены. На что обратить внимание при разборке монитора. Как выбрать подходящие светодиодные ленты для замены ламп подсветки. Основные этапы процесса замены.

Содержание

Признаки неисправности подсветки монитора

Прежде чем приступать к замене ламп подсветки, важно убедиться, что проблема действительно в них. Основные признаки неисправности подсветки монитора:

  • Экран стал очень тусклым, изображение едва различимо
  • Появилось мерцание или неравномерность подсветки
  • Изображение приобрело красноватый оттенок
  • Подсветка работает нестабильно — то включается, то выключается
  • Монитор не включается, но при подсветке фонариком изображение видно

Если вы наблюдаете один или несколько из этих симптомов, скорее всего, проблема действительно в лампах подсветки и их необходимо заменить.

Инструменты и материалы для замены подсветки

Для самостоятельной замены ламп подсветки монитора вам понадобятся:


  • Отвертки разных размеров (крестовые и плоские)
  • Пинцет
  • Паяльник и припой
  • Светодиодная лента для замены (подходящей длины и мощности)
  • Преобразователь напряжения для светодиодов
  • Двусторонний скотч
  • Изоляционная лента
  • Антистатический браслет

Перед началом работы убедитесь, что у вас есть все необходимые инструменты. Это поможет избежать проблем в процессе замены.

Пошаговая инструкция по замене ламп подсветки

Шаг 1: Подготовка к разборке монитора

Прежде чем приступать к разборке:

  • Отключите монитор от электросети и всех кабелей
  • Положите монитор экраном вниз на мягкую чистую поверхность
  • Наденьте антистатический браслет для защиты компонентов
  • Сфотографируйте монитор со всех сторон — это поможет при сборке

Шаг 2: Разборка корпуса монитора

Аккуратно снимите заднюю крышку монитора, открутив все крепежные винты. Затем отсоедините все шлейфы и разъемы, соединяющие экран с платами. Будьте особенно осторожны с тонкими шлейфами матрицы.

Шаг 3: Извлечение матрицы

Отделите матрицу от передней рамки, аккуратно отщелкнув пластиковые защелки по периметру. Положите матрицу на чистую поверхность экраном вниз.


Шаг 4: Удаление старых ламп подсветки

Снимите металлическую защиту ламп подсветки. Аккуратно извлеките старые лампы, отсоединив их от разъемов. Запомните или сфотографируйте схему их расположения.

Шаг 5: Установка светодиодной ленты

Отрежьте светодиодную ленту нужной длины. Приклейте ее на двусторонний скотч на место старых ламп, соблюдая полярность. Припаяйте провода питания.

Шаг 6: Подключение преобразователя напряжения

Установите и подключите преобразователь напряжения для питания светодиодов. Припаяйте его к плате управления монитора, соблюдая полярность.

Шаг 7: Сборка монитора

Соберите монитор в обратном порядке, внимательно подключая все шлейфы и разъемы. Проверьте, не осталось ли лишних деталей.

Выбор светодиодной ленты для замены

При выборе светодиодной ленты для замены ламп подсветки обратите внимание на следующие характеристики:

  • Напряжение питания (обычно 12В)
  • Цветовая температура (рекомендуется 6000-6500К)
  • Яркость (не менее 1000 лм/м)
  • Ширина ленты (не более 8 мм)
  • Количество светодиодов на метр (оптимально 60-120 шт/м)

Выбирайте качественную ленту известных производителей для длительной и стабильной работы подсветки.


Советы по замене подсветки монитора

  • Работайте в чистом помещении, чтобы избежать попадания пыли под матрицу
  • Используйте антистатический браслет для защиты компонентов
  • Делайте фото на каждом этапе разборки — это поможет при сборке
  • Будьте предельно осторожны с тонкими шлейфами матрицы
  • Проверяйте работу подсветки перед окончательной сборкой
  • При необходимости используйте термопасту для радиатора подсветки

Возможные проблемы при замене подсветки

При самостоятельной замене ламп подсветки монитора могут возникнуть следующие проблемы:

  • Повреждение шлейфов или разъемов при разборке
  • Неправильное подключение светодиодной ленты (несоблюдение полярности)
  • Выбор несоответствующей по характеристикам светодиодной ленты
  • Некачественная пайка проводов питания
  • Попадание пыли под матрицу при сборке

В случае возникновения сложностей лучше обратиться к специалисту по ремонту мониторов.

Заключение

Замена ламп подсветки монитора — достаточно сложная, но выполнимая задача при наличии необходимых инструментов и навыков. Следуя пошаговой инструкции и соблюдая осторожность, вы сможете самостоятельно продлить жизнь своему монитору. Однако помните, что при отсутствии опыта лучше доверить эту работу профессионалам, чтобы избежать повреждения дорогостоящих компонентов.



Замена ламп подсветки на светодиодную ленту в мониторе Philips 170S

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

  • Навигация:
  • Предисловие
  • Процесс
  • Результат

Предисловие

Ранее я уже занимался заменой подсветки монитора, сделал из того что было под рукой, светодиодная лента тёплого белого свечения, неподходящая ширина светодиодной ленты, питание от внешнего блока питания, в общем не лучшее что могло быть.

Со временем я перевел старый монитор на питание от внутреннего блока питания (через костыли т.к. внутренний БП монитора выдавал ~14.5в вместо нужных 12в), и в целом так оставил.

рекомендации

Но у меня есть еще один монитор с нерабочей подсветкой, а еще приехала из китая нормальная светодиодная лента холодного белого свечения шириной 4 мм.

Ссылка на светодиодную ленту: ( aliexpress.ru/item/4000776991097.html )
Ссылка на магазин: ( aliexpress. ru/store/1555333 )

Монитор имеет характерные признаки неисправности подсветки, когда она гаснет изображение можно подсветить фонариком:

Процесс

Я конечно мог бы каждый этап объяснять: где какую «закорючку» нужно щелкнуть, чтобы раскрыть, но некоторое время подумал и решил этого не делать, и так получилось довольно много фотографий.

Самое главное правило при разборке любого монитора это внимательно обращать внимание на мелочи, где-то винтик, где-то защелка, в идеале нужно найти монитор который не жалко сломать, максимально аккуратно его разобрать и собрать, если лишних деталей нет и все работает значит можно приступать к восстановлению нужного монитора.

Еще следует понимать что матрица состоит из тонких листов стекла, она не то чтобы была хрупкая, напротив даже если её зажать обычно ничего страшного не произойдет, но рисковать не следует, потому разборку монитора следует проводить только при наличии достаточного свободного пространства, чтобы разложить как минимум 3 монитора с расстоянием между ними.

Желательно для разборки выбрать помещение, где нет ковров и множества мягкой мебели, просто чтобы лишний раз не рисковать с пылью т.к. для замены подсветки нужно снимать матрицу и трогать пленки перед матрицей.

Из важного еще отмечу шлейфы матрицы, с ними стоит максимально аккуратно вести себя и не забывать про них, восстановить их точно не выйдет в домашних условиях.

В общем начинаем представление.

Разборка проста, откручиваем ножку, винтики, сковыриваем защелки корпуса, снова винтики, много винтиков…

Контроллер снят.

Блок питания и силовая часть на отдельной плате, мне не удалось каждый элемент сфотографировать ибо пришлось бы разбирать плату на составляющие…

Не забываем про винтики, защелки и возможно даже капельки клея.

Подходим к матрице.

Производитель матрицы весьма креативен, лак с блестками для фиксации соединений, пользуясь случаем я почистил налет пыли что недоступен под корпусом.

Не забываем откинуть шлейфы с платой перед извлечением матрицы, будет печально если на данном этапе что-то пойдет не так.

Лампы CCFL явно не в лучшем состоянии, аккуратно все убираем, следим чтобы пленки никуда не улетели.

При установке светодиодов следует изолировать контакты в местах пайки, вдруг во время работы со временем лента отклеится и замкнет БП монитора…

Конкретно с этим монитором будет сложно вернуть пленки на свое место и упаковать все обратно, просто предупреждаю.

Далее ищем где присосаться по питанию, обычно достаточно взглянуть на рабочее напряжение конденсаторов блока питания, но лучше знать наверняка с чем имеем дело.

Обращаю внимание, плата устойчиво расположена на диэлектрике, у меня есть возможность быстро отключить все в случае непредвиденных обстоятельств, в подобных ситуациях есть риск быть убитым от электросети т.к. все контакты под напряжением в свободном доступе, потому крайне не советую без должных навыков и опыта повторять подобное, это опасно в любом случае.

Узнав что на выходе блока питания я недолго думая подобрал мощный резистор на несколько Ом, это самое простое что можно было придумать, но данный метод имеет ряд ограничений ввиду того что «лишнее» выделяется в виде тепла на самом резисторе.

Собираем все до кучи, не забываем про винтики и шлейфы, а лишние запчасти в коробку полезного хлама.

Я преднамеренно не устанавливал обратно кожухи из жести, это снижает устойчивость устройства к электромагнитному фону вокруг нас, но не забываем что на блок питания помимо самого монитора легла нагрузка от светодиодных лент, хотя с другой стороны больше нет CCFL ламп.

И напоследок, я в очередной раз ничего не отключал и не шунтировал в высоковольтной цепи питания ламп подсветки, просто не вижу смысла городить лишний «огород» из «навоза и палок» когда драйвер сам отключается без нагрузки.

Результат

Очевидно что цветопередача далека от идеала при «кустарных» источниках подсветки, но сомневаюсь что какой-нибудь дизайнер будет восстанавливать старый монитор чтобы потом работать высматривая разницу в цветности между #4d67b0 и #4d67b1. ..

Используя подходящую ленту получилось гораздо лучше, чем в первый раз когда я использовал подручные материалы, подсветка равномерная и яркая, казалось что всё прекрасно, но есть и нюанс в виде постоянно включенной подсветки монитора, причем я не уверен насколько долго светодиоды смогут работать на своей полной мощности.

Учитывая что подсветка монитора работает пока включена вилка в розетку, можно заметить ранее невидимые особенности работы матрицы:

Я конечно добавил резистор, что создает нужное падение напряжения чтобы светодиоды питались от ~12в вместо 13.2в которые выдает встроенный БП монитора 170S, но проблема в отводе тепла от светодиодов.

Конструкция отражателя не позволяет плотно приклеить светодиодную ленту даже шириной в 4 мм., наверняка она со временем отклеится даже там где приклеена сейчас, по сути нет идеального контакта с поверхностью способной отводить тепло.

Одно дело моя первая попытка с лентой малой мощности (до 5 Вт на 1 метр), там даже если ленту просто подвесить в воздухе она никогда не нагреется ощутимо, но другое дело плотная светодиодная лента шириной в 4 мм. , один ~30 см. кусочек потребляет порядка 0.3А при 12в, а это почти 4 Вт мощности, не сказать что очень много, но учитывая концентрацию в малой площади ничего хорошего ждать не следует.

В целом используя подходящую светодиодную ленту можно оживить монитор для комфортного использования, однако стоит заранее подумать о регулировке яркости, можно конечно заказать у китайцев готовый модуль, но у меня на эту задачу есть свои планы.

Вопрос с цветопередачей частично можно решить встроенными в монитор настройками, если конечно производитель монитора не пожадничал с настройками.

Но даже без настройки и регулировки яркости очевидно что монитор более чем выполняет свою прямую работу по отображению графической информации.

На этом все, благодарю за внимание.

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Замена лампы подсветки ноутбука

Экран вашего ноутбука решил объявить настоящую войну? Потускнел или, что еще хуже, — его фон стал красным? Это сигнал того, что лампа подсветки совсем скоро выйдет из строя.   В данной статье мы разберем процедуру замены лампы подсветки. Стоит обратить внимание, что замена лампы не всегда проходит удачно даже  у профессионалов, из чего следует вывод, что это — не простая процедура и осуществить ее может не каждый.

В случае проблем с подсветкой в мастерской «Смарт-сервис» производится замена лампы подсветки ноутбука или замена матрицы на новую, что в некоторых случаях даже выгоднее.



Первые признаки того, что нужна замены лампы подсветки
1. Красный фон экрана;
2. Изображение принимает розовые оттенки;
3. Темнеют края матрицы.

В среднем, катодная флуоресцентная лампа, отвечающая за качественное функционирование монитора,  способна проработать около 15000 часов. Со временем, в процессе работы, выгорает покрытие катодов, которые отвечают за стабильное и равномерное горение самой лампы. При выгорании большого количества катодов, лампа начинает перегреваться, что приводит к потребности большего количества энергии. Повышение напряжения повлечет за собой выход из строя инвертора. Так же, из-за большого количества тока может лопнуть лампа подсветки. В таком случае стоит надеяться на защиту,—  если она сработает, подсветка просто отключится.

При перегреве лампы присутствует опасность прикипания  лампы подсветки к светофильтрам или попадания внутрь фильтров матрицы осколков от лампы, что приводит к повреждению отражателей и фильтров.
Лампа подсветки  — это одна из важнейших деталей экрана компьютера, находящаяся в светоотражающем контейнере  внутри жидкокристаллического экрана. Она приклеена к отражателям экрана и специальным фильтрам, преломляющие свет, что является неотъемлемым элементом матрицы.



В первую очередь, необходимо разобрать экран компьютера и достать матрицу.
Затем аккуратно снимаем скотч с задней части экрана и приклеиваем его к чему-нибудь, так чтобы потом его можно было  вернуть на место.

Аккуратно отклеиваем плату дешифратора от основания матрицы, — обязательно следите за тем, чтобы она не перегнулась. Стоит обратить внимание — если плата будет повреждена или  прерваны соединительные кабели, восстановление будет невозможным  и придется менять матрицу.

Осторожно снимаем с краев матрицы металлическую защиту. Для этого вам понадобится отвертка, чтобы открывать защелки, находящиеся по периметру экрана. Снимать ее необхоздимо с особым вниманием — под ней находятся фильтры, и ваша задача — не повредить и не сместить их.

Теперь отделяем саму панель жидкокристаллической матрицы с платой управления (дешифратором). Все детали экрана нужно брать только по краям, чтобы не оставить следов и не повредить их.

Матрицу с дешифратором отставляем в сторону. Для того, чтобы при  сборке вы не запутались, складывайте все запчасти строго по порядку и запоминайте, как именно они были установлены ноутбуке, так как после замены лампы подсветки операцию сборки придется проводить в обратном порядке.

Для замены лампы подсветки вам нужно работать только с каркасом дисплея. На каркасе уложено несколько фильтрующих слоев, которые необходимо извлечь не разъединяя и отставить в сторону.

Затем снимаем металлическую крышку лампы подсветки. В этот момент стоит быть особенно внимательными, — к крышке может быть прикреплен один из проводов подключения лампы.

Сняв крышку, вы увидите, что провода, ведущие к лампе, закреплены специальными пластиковыми крючками — снимите кабели с зацепов.

Самая сложная часть данной работы — это изъятие лампы с отражателем. Перед тем как начать разборку, внимательно посмотрите и запомните, как прикреплен к лампе отражатель и как лампа с отражателем установлена в каркасе – это пригодится при замене лампы подсветки.

Обратите внимание, что лампа всегда прикреплена к отражателю, поэтому извлекать их нужно только вместе.
К каркасу отражатель крепится двухсторонним скотчем. После того, как отражатель будет снят, извлекаем из него лампу. Для этого нужно снять резиновые изоляторы, благодаря которым лампа крепится к отражателю.

Разборка полностью завершена. Перед тем, как ставить новую лампу подсветки вместо старой, подключите ее к инвертору и включите ноутбук.   Если она заработала, — значит можно начинать сборку.  Собираем экран ноутбука строго в обратном порядке.

В некоторых моделях ноутбуков лампа загорается только при подключенной видеокарте, поэтому вам придется сначала собрать ЖК-дисплей, после чего вы сможете проверить, работает ли лампа.



Несколько полезных советов

Если вы не знакомы с тем, как разбирать ноутбук, в интернете можно найти специальную инструкцию. Если вообще нет опыта подобной работы и ноутбук очень важен, то не стоит рисковать — обращайтесь к нам.

Перед тем, как начать какие-либо работы с экраном ноутбука, перейдите в чистое помещение и внимательно следите за тем, чтобы пыль не попала на внутреннюю поверхность дисплея. Иначе появившиеся пятна и грязь на экране сведут   к нулю все усилия по замене лампы подсветки.

Собирая экран, не используйте ткань, — применяйте только сжатый воздух, причем, не жидкий кислород, а компрессорный воздух.



Помимо лампы изображение могут испортить и другие неполадки, а именно
1. Изображение тусклое или темный экран — возможно, произошло залипание индикатора подсветки, который находится около  петель на крышке ноутбука. В некоторых случаях индикатор застревает в положении OFF. Решить эту проблему — достаточно просто. Необходимо нажать на него несколько раз, — если подсветка включилась , то можно спокойно продолжать работу.

2. После нажатия на индикатор, подсветка включилась, проработала короткое время и снова отключилась, — проблема в плате FL инвертора. Нужно проверить соединения, ведущие к инвертору.  Если причину не удалось обнаружить, — придется менять плату.

3. Экран на ноутбуке внезапно стал белым. В большинстве случаев —  проблема в соединении материнской платы с дисплеем. Необходимо переподключить коннектор на экране, после чего — на материнской плате.  Если это не поможет, — нужно обращаться к мастеру, который «прозвонит»  провода или более произведет нормальную диагностику ноутбука. Белый экран также может говорить о выходе из строя видеочипа.

4. На экране появились полосы —  причиной могут быть проблемы с ЖК-дисплеем или видеокартой.  Попробуйте подключить к ноутбуку внешний монитор и проверить изображение на нем – если оно такое же, то это  говорит о проблеме с видеокартой.



В любом случае, если вы не мастер по ремонту ноутбуков, — вам необходима помощь специалистов, иначе из-за незнания вы превратите маленькую проблему в большую.



Дополнительный материал:
1. Матрица (словарь терминов)
2. Типы ЖК-матриц и их преимущества и недостатки
3. Матрица для ноутбука: диагноз и стационарное лечение






Замена ламп подсветки матрицы ноутбуков

Главная

Услуги

Ремонт ноутбуков

Замена ламп подсветки

Для того, чтобы изображение на экране ноутбука было ярким, подложку экрана подсвечивают с помощью газоразрядных ламп (CCFL) или с помощью светодиодной линейки (LED). Не нужно путать с технологиями OLED, OEL или AMOLED, где светоизлучающие диоды формируют «картинку», это несколько другой класс дисплеев.

Цены на замену ламп подсветки

УслугаОт:До:

Замена ламп подсветки

Замена лампы подсветки матрицы ноутбука
Ремонт модуля подсветки матрицы ноутбука
Замена модуля подсветки матрицы ноутбука (без стоимости инвертора)

Повышающие коэффициенты
Наценка на срочный ремонт (ремонт начинается немедленно) — 50%
Наценка на ремонт техники после неквалифицированного ремонта — 25%

Внимание!
Стоимость диагностики входит в стоимость работ. В случае отказа от ремонта, клиент оплачивает стоимость диагностики. При невозможности ремонта — стоимость диагностики не оплачивается. Стоимость ремонта не включает стоимость запчастей и комплектующих.

Цены на замену ламп подсветки

УслугаОт:До:

Замена ламп подсветки

Замена лампы подсветки матрицы ноутбука
Ремонт модуля подсветки матрицы ноутбука
Замена модуля подсветки матрицы ноутбука (без стоимости инвертора)

Повышающие коэффициенты
Наценка на срочный ремонт (ремонт начинается немедленно) — 50%
Наценка на ремонт техники после неквалифицированного ремонта — 25%

Внимание!
Стоимость диагностики входит в стоимость работ. В случае отказа от ремонта, клиент оплачивает стоимость диагностики. При невозможности ремонта — стоимость диагностики не оплачивается. Стоимость ремонта не включает стоимость запчастей и комплектующих.

Как проявляется неисправность


  • Темное изображение на экране ноутбука (едва различимое изображение)
  • Моргание яркости изображения (при повороте крышки матрицы, при нагреве)
  • Неравномерная подсветка экрана
  • Преобладание красного цвета

Все это говорит о том, что у Вашего ноутбука проблемы с подсветкой матрицы экрана.

Что чаще всего ломается:

За подсветку экрана отвечают: модуль подсветки матрицы (инвертор), лампа подсветки (находится непосредственно в матрице), высоковольтные провода (идущие от лампы к инвертору), шлейф от материнской платы до модуля подсветки и сама системная плата (схемы управления, датчики закрытия крышки матрицы).

Светодиодная подсветка более простая, инвертор интегрирована в контроллер матрицы. Отсутствие подсветки может быть вызвана неисправностью в любом узле, а так же в нескольких сразу.

  • Типичной неисправностью инверторов является выгорание высоковольтного трансформатора, токовых ключей или самой микросхемы управления ключами (ШИМ).
  • Лампы подсветки имеют ограниченный срок жизни. Признаком того, что лампа подсветки скоро умрет — является «покраснение» экрана, затемнение углов, неравномерность подсветки.
  • Если при CCFL подсветке, лампы подсветки можно заменить, то при LED – придется менять всю матрицу.
  • Пропадание подсветки при изменении угла наклона крышки матрицы может свидетельствовать о нарушении контакта в шлейфе от материнской платы к инвертору.

Наши услуги:

  • Ремонт, замена инвертора.
  • Замена ламп подсветки.
  • Замена матрицы экрана.

Наши преимущества

  • Квалифицированные инженеры. Мы не кучка студентов, наши инженеры регулярно проходят сертификацию.

  • Мы реально существуем, в отличие от многих у нас есть приемка, сервисная зона, офис.

  • Адекватные цены, мы не предлагаем «бесплатный сыр», но и не завышаем цены на ремонт.

  • Наличие запчастей, наш склад насчитывает более 10 000 наименований.

  • Мы работаем с 1998 года на рынке ремонта компьютерной техники.

  • Оборудование, многие «сервисы» только говорят, что у них есть оборудование, мы его можем показать.

Наши офисы в Санкт-Петербурге

Наши сертификаты

Комплект для замены CCFL ламп в старом мониторе на светодиоды


Всем привет! В этом обзоре я расскажу как переделать монитор до 24″ на светодиодную подсветку. Для этого давно было заказано комплекты из светодиодных линеек и преобразователя, поэтому ссылка на первого попавшегося продавца. Ищите того, кто хорошо упаковывает)
Переделывать буду монитор Benq q7t4.

Итак, монитор перестал включаться. Для начала разберем и внешне посмотрим на блок питания.
Разбирается каждый монитор по разному, обычно на защелках. В моем случае винты + защелки.

Внешне все хорошо, но предохранитель сгорел. На фото я его заменил.

Дело оказалось в транзисторе на радиаторе — из-за него было кз. Меняем.

Решил проверить высоковольтный конденсатор и не зря — его тоже под замену

Монитор стал включаться, но лампы на секунду загорались и бп уходил в защиту. При отключении всех ламп защита не срабатывала.
Будем менять подсветку.
Для её замены нужно разобрать матрицу. Разборка у многих матриц идентична
Снимаю шасси. Для этого по бокам откручиваю винты.

Снимаю защиту главной платы.

Снимаю металлическую рамку, которая держит саму матрицу. Она по периметру держиться на защелках

Теперь аккуратно снимаем плату с посадочных мест и оставляем её висеть на шлейфах. Аккуратно, не порвите их!

Теперь переворачиваем, придерживая матрицу, что бы она не вывалилась. Она еще бывает чуть приклеена к пластиковой рамке, но это не мешает ее снятию.

Снимаем матрицу и откладываем в чистое место. Я положил на бумагу a4.

Теперь снимаем пластиковую рамку, она держится на защелках. В углу она у меня сломалась, ничего страшного

Далее идут светорассеивающие пленки и оргстекло. Пленки можно и не убирать. Я снял стекло вместе с ними.

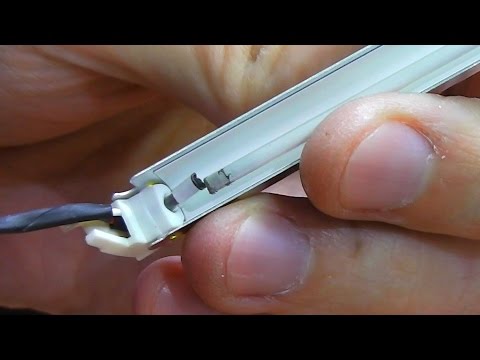

Снимаем корпус ламп

Вытаскиваем сами лампы

Сама линейка со светодиодами рассчитана для установки в монитор с диагональю до 24″. Для установки в мониторы с меньшей диагональю нужно её укорачивать. Для этого с обратной стороны есть метки.

Кусачками откусываем лишнее и клеим на 2-сторонний скотч. Я использовал узкий скотч 0,3 мм толщиной

Теперь собираем все в обратном порядке. Следим, что бы под пленки не попала грязь. Иначе её будет хорошо видно на светлом фоне.
Теперь осталось подключить сам преобразователь к блоку питания.

Итак, справа находится контакты для подключения.
VIN — питание подсветки.
ENA — данный контакт отвечает за включение/выключение
DIM — на этот контакт должен приходить аналоговый сигнал регулировки яркости с основной платы.
GND — общий

Итак, найти питание совсем не сложно. Нужно найти место, где заходит напряжение для питания для инвертора. Я выпаял предохранитель инвертора (указано стрелочкой), тем самым полностью обесточив его, и подпаял + контакт преобразователя. Ну и ненужные детали выпаял — они все равно теперь не нужны для работы.

Теперь нужно найти контакты включения и регулировки яркости на плате. Для этого смотрим схему.
Они находятся на разъеме, к которому подключается главная плата монитора.
BRT_ADJ — регулировка яркости
BL_ON — вкл/выкл

Находим их на плате, узнаем с помощью мультиметра с какой стороны разъема 1 контакт.
Ну и подпаиваем провода к нужным контактам.

Теперь осталось подключить светодиодные ленты и приклеить преобразователь в свободном месте внутри монитора.
ВНИМАНИЕ! По хорошему надо было проверить светодиоды до установки в монитор, но я как то про это забыл. Мне повезло, а у Вас может несколько светодиодов и не загореться. Поэтому всегда проверяем до установки.

Итак, монитор собран, включен. Все заработало, разве что инвертирована регулировка яркости (т.е на 0 — это макс яркость, 100 — минимальная). Но это совсем не критично.

Никаких засветок/неравномерностей нет, хотя на фото кажется обратное. Но это не так! Разве что цветовой оттенок не теплый. Но это можно исправить настройками в мониторе.

Другие цвета

Вот таким недорогим способом можно отремонтировать монитор, у которого отслужили свое CCFL лампы.
Спасибо за внимание!

Планирую купить +129 Добавить в избранное Обзор понравился

+129 +213

Замена лампы подсветки номерного знака автомобиля

Водители автомобилей > Полезная информация > Автоустройства > Светотехника > Замена ламп освещения номерного знака автомобиля

Замена лампы подсветки номерного знака до недавних пор не требовала высоких знаний в области автоэлектрики. Достаточно было найти сведения, каким образом демонтируется держатель лампы, вынуть лампу из гнезда и произвести замену на новую аналогичного типа.

С учетом применения на современных автомобилях светодиодных излучателей, совершенствования конструкций, типов держателей и разъемов, использования оригинальных плафонов, изменения схем управления световым оборудованием, простая на первый взгляд задача усложнилась многократно.

Признаки и причины неисправности подсветки номерного знака

Основной признак необходимости замены лампы номерного знака – отсутствие свечения при включении габаритных огней либо ближнего/дальнего света. Наряду с этим присутствуют еще несколько свидетельств необходимости ремонта системы освещения номерного знака:

  • сообщение о соответствующей ошибке на приборной панели либо бортовом компьютере;
  • неравномерное свечение (мерцание) уровня освещения во время движения;
  • отсутствие светимости одного из нескольких элементов световой конструкции;
  • неравномерное освещение номерного знака.

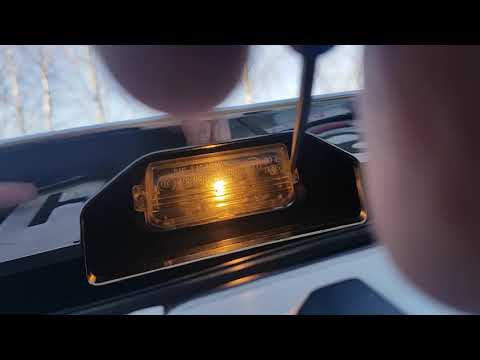

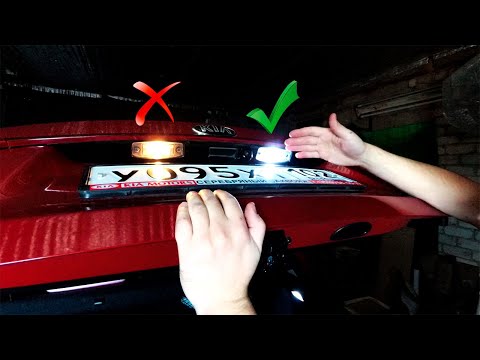

Видео — быстрая замена лампы подсветки номерного знака на Киа Рио 3:

Причинами неисправности подсветки номера автомобиля являются:

  • износ светоизлучателей;
  • нарушение контактов конструкции;
  • помутнение светофильтра и плафона;
  • повреждение электропроводки, перегорание предохранителей;
  • неисправность блока управления кузова.

Алгоритм поиска и устранения неисправности

При первом появлении признаков неисправности подсветки номера автомобиля следует сразу приступить к определению причины и ее устранению. Не работающая система освещения номерного знака является одним из существенных оснований для остановки транспортного средства в темное время суток.

Для сотрудников ГИБДД отсутствие подсветки номера может быть расценено, как попытка скрыть принадлежность автомобиля, сведения о его регистрации. В большинстве случаев это влечет наложение штрафа.

Попытка оправдания типа «я не в курсе, это произошло только что» ни к чему не приводит. Водитель обязан проверить перед выездом автомобиль, особенно при следовании в темное время суток. Тем более, что обычно для подсветки обычно используется два дублирующих источника света. Как только вышел из строя один излучатель, автовладелец обязан сразу устранить неисправность.

Видео — замена лампы подсветки номерного знака на Mitsubishi Outlander 3:

На первом этапе желательно выполнить полную компьютерную диагностику автомобиля, включая контроль многофункционального блока (блока управления кузовом). В большинстве случаев она укажет причину неисправности. Но может сообщить и более лаконичную расшифровку ошибки типа «неисправность подсветки номерного знака». Это понятно и без диагностики.

Обычно применяют обратный алгоритм поиска неисправности, то есть от конечного элемента контроля, то есть от излучателя (лампы или светодиодной системы). Для этого необходимо иметь простейший измерительный инструмент – мультиметр.

Во многих случаях добраться и демонтировать фонарь излучателя довольно сложно, особенно, если сам номерной знак установлен в бампере: необходим доступ снизу авто. На всякий случай лучше сначала проверить предохранитель, обслуживающий лампы номерного знака.

Конкретное место его установки можно узнать в руководстве по эксплуатации вашего автомобиля или найти данную информацию, используя интернет-поисковики или специальные ресурсы.

Дальнейшие действия:

1. Демонтировать фонарь подсветки номерного знака.

Необходимо найти подробную информацию по этому вопросу, так как интуитивные действия могут привести к повреждению фиксаторов либо разъема.

2. Отсоединить разъем.

3. Проверить наличие напряжения на разъеме при включении габаритных огней. Для этого следует включить зажигание, габариты. Далее с помощью мультиметра в положении измерения постоянного напряжения на пределе 20 Вольт соединить щупы мультиметра с контактами разъема. Если напряжение будет отсутствовать, значит, скорее всего, дело не в излучателе фонаря, а в электропроводке, блоке управления или предохранителе.

4. Если напряжение подается, приступить к разборке фонаря для того чтобы демонтировать излучатель.

В первую очередь обычно снимают рассеиватель, установленный на фиксаторах.

5. Далее извлекают излучатель. Он может быть двух типов:

  • лампа накаливания;
  • светодиодный.

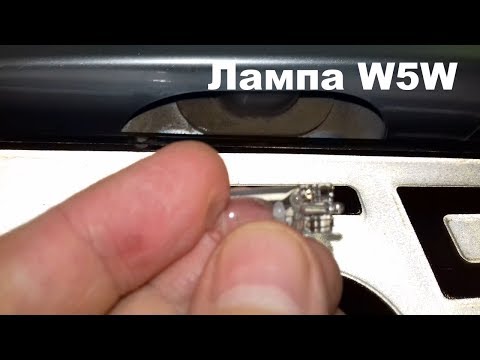

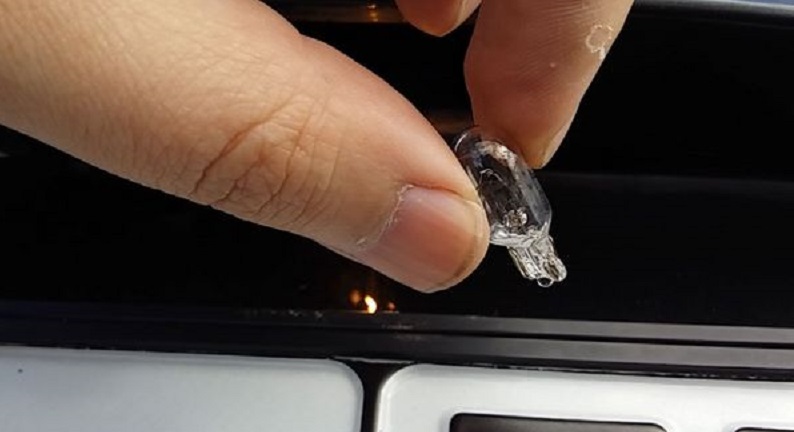

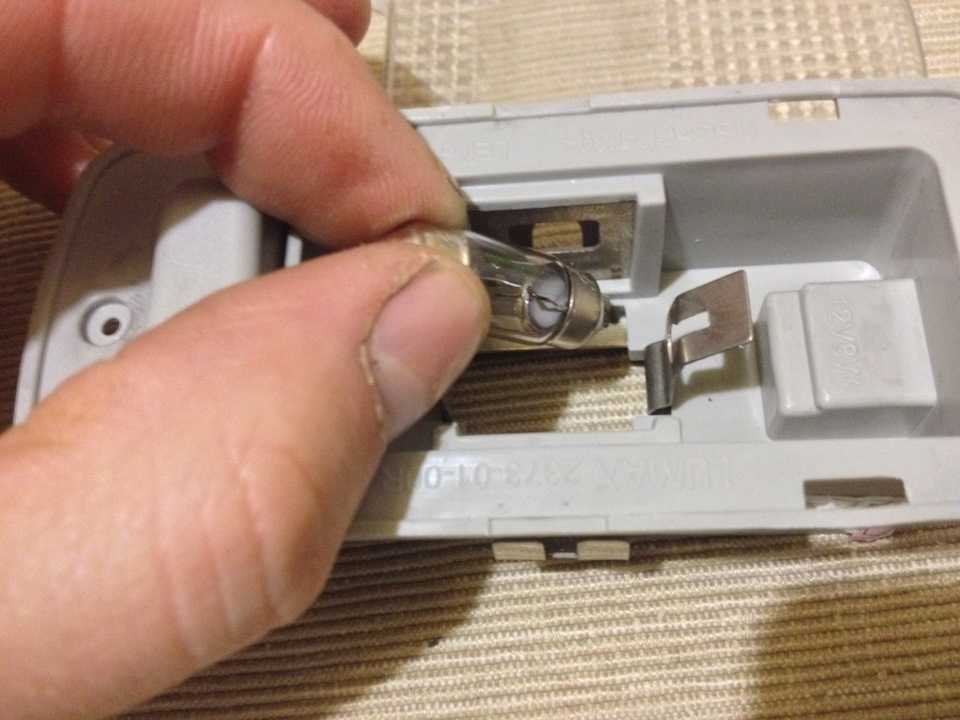

Лампа накаливания извлекается из разъема несложно.

Обычно она имеет два тонких вывода, которые загнуты по бокам. Причиной ее неисправности могут быть облом выводов или перегорание нити накала. Для большей уверенности ее можно прозвонить с помощью мультиметра в режиме измерения сопротивления на пределе 200 Ом.

Светодиодная конструкция обычно сложнее.

Прозванивать ее лучше от разъема.

Для этого следует мультиметр переключить в режим контроля «диод». Светодиодный излучатель должен звониться в одну сторону и показывать «1», то есть бесконечность, при обратном подключении щупов. Если конструкция не звонится, часто приходится «раскурочивать» фонарь, как в Лифане Х60.

6. Если определено, что неисправен светоизлучатель (лампа, либо светодиодная конструкция), его необходимо заменить. Нельзя производить замену лампы на светодиод или наоборот. У них разные токи потребления. Блок управления кузовом может определить ошибку. Можно поставить эмулятор, но это дополнительный ненужный гемор.

7. Если излучатели исправны, напряжение на них не поступает, следует двигаться по проводке до предохранителя. Необходимо проверить, есть ли напряжение на контактах предохранителя при включении габаритов. Если отсутствует, тогда проблема в блоке управления. Если есть, тогда причина в проводке. Наиболее слабое место проводки – под порогом в зоне водительского кресла. Необходимо демонтировать порог и обследовать жгут проводов. Будет хорошо, если будет известен цвет провода, который обслуживает фонарь подсветки. Еще одно слабое место – под гофрой двери багажного отделения (если номерной знак установлен на ней).

8. Наконец, самый неприятный случай, когда управление фонарем подсветки ведется напрямую от многофункционального блока без предохранителя в цепи. При коротком замыкании либо подключении неродного излучателя могут выйти из строя цепи управления в электронном блоке. В таком случае может потребоваться дорогостоящий ремонт блока. Дешевле обратиться к кулибиным, которые установят обходную цепь или подключат фонари напрямую к габаритным огням.

Видео — замена ламп освещения номерного знака на Шкода Октавия А7:

Выбор ламп и излучателей подсветки для замены перегоревших

Как уже сказано, не следует заменять светодиодный излучатель лампой накала и наоборот. Проще, если стоит лампа накала. Обычно используется стандартная лампочка мощностью не более 5 Ватт. Такие лампы можно приобрести на любой нормальной АЗС.

Сложнее обстоит дело для светодиодных конструкций. Если приобрести излучатели для распространенных конструкций не так сложно, то для уникальных моделей автомобилей это сделать сложнее, разве что на разборке.

В таком случае можно найти обычных радиолюбителей, которые поменяют светодиоды поэлементно, то есть выполнят обычный радиоремонт. Заменять светодиоды следует в комплекте. Обычно на плате стоят три последовательных диода. Поэтому, даже если неисправен один из трех, заменять необходимо все три.

Если вы проживаете в небольшом городе, где нет магазина радиодеталей, можно купить светодиод в интернет-магазинах, торгующих радиодеталями.

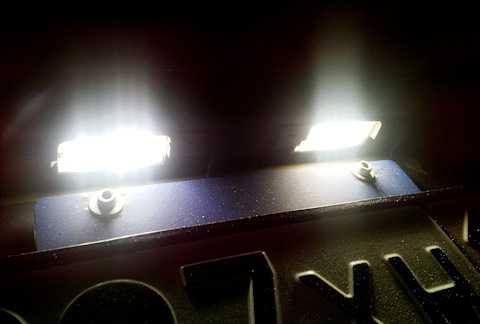

Выбирать лучше светодиод мощный (около 1 Ватта), белый, чтобы не было претензий со стороны инспекторов и на техосмотре. Могут возникнуть трудности с монтажом. Светодиоды часто соединяют с помощью точечной сварки вместо пайки. У опытного радиолюбителя это не вызовет трудностей. Можно применить активные кислотные флюсы для облегчения пайки. В быту флюс отлично заменяет таблетка аспирина. Только не надо вдыхать испарения при пайке. Они не опасны, но крайне неприятны.

Если проблемы с подсветкой номерного знака вызывают большие сложности при замене ламп и излучателей, на крайний случай можно приобрести рамку номерного знака со встроенной подсветкой. Могут возникнуть трудности на техосмотре, но они решаемы.

Советуем посмотреть чем оттереть битум с машины и не повредить лакокрасочное покрытие.

Мультируль позволяет легко управлять магнитолой и другими гаджетами в автомобиле.

Как правильно пользоваться кондиционером https://voditeliauto.ru/sovety-voditelej/kak-pravilno-polzovatsya-kondicionerom-v-avtomobile.html в машине в жару.

Видео — замена лампы подсветки номерного знака на Ssang Yong Actyon New:


Замена выключателей и ламп подсветки на панели приборов Lada Granta

ВАЗ (Lada)

Granta

1 generation [2011 — 2017]

Petrol

  • Acura (2)
  • Audi (409)
  • BMW (31)
  • Chery (847)
  • Chevrolet (924)
  • Citroen (88)
  • Daewoo (122)
  • Fiat (72)
  • Ford (1043)
  • Geely (5)
  • Honda (161)
  • Hyundai (1369)
  • Kia (41)
  • Mazda (45)
  • Mercedes-Benz (515)
  • Mitsubishi (1259)
  • Nissan (2591)
  • Opel (187)
  • Peugeot (78)
  • Renault (1516)
  • Skoda (1081)
  • Subaru (1)
  • Suzuki (19)
  • Toyota (1693)
  • Volkswagen (612)
  • ВАЗ (Lada) (1031)
  • ГАЗ (318)
  • 2109 (7)
  • Granta (472)
  • Kalina (204)
  • Largus (337)
  • Priora (8)
  • Vesta (3)
  • 1 generation [2011 — 2017]

    (472)

  • Petrol (472)

Техническое обслуживание

Кузов и салон

Ходовая часть

Трансмиссия

Рулевое управление

Тормозная система

Двигатель

Электрооборудование

Система вентиляции и кондиционирования

Система безопасности

Запасные части и расходники

Предохранители и реле

Генератор

Стартер

Система управления двигателем

Освещение; световая и звуковая сигнализация

Автомобильная аудиосистема

Замена датчиков и выключателей

Схемы электрооборудования

Прочие статьи

Добавить в гараж Фильтровать

favorite 0

print share bookmark_border

0 Просмотры

5. 0 Рейтинг

Инструмент

Не обозначено

Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Плоскогубцы
  • Отвертка крестовая средняя
  • Набор пластиковых монтажек
  • Отвертка плоская малая

Детали и расходники:

  • Кнопка привода замка багажника
  • Переключатель наружного освещения
  • Выключатель аварийной сигнализации
  • Выключатель обогрева заднего стекла
  • Переключатель режимов работы вентилятора отопления и вентиляции салона
  • Лампа W1,2W — 2 шт.

Замена кнопки привода замка багажника

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

2. Для замены выключателя привода замка багажника снимите крышку монтажного блока с панели приборов.

3. Плоскогубцами сожмите два фиксатора выключателя и выньте его из крышки монтажного блока.

4. Установите выключатель привода замка багажника в обратной последовательности.

Замена переключателя наружного освещения

1. Для замены переключателя наружного освещения снимите крышку монтажного блока с панели приборов.

2. Крестовой отверткой отверните саморез крепления переключателя.

3. Наклонив верхнюю часть переключателя на себя, сожмите два фиксатора колодки (обозначены стрелками) жгута проводов и отсоедините колодку от переключателя.

4. Снимите переключатель наружного освещения.

5. Установите переключатель наружного освещения в обратной последовательности.

Замена выключателя аварийной сигнализации

1. Для замены выключателя аварийной сигнализации снимите центральную накладку панели приборов.

2. Сожмите два фиксатора выключателя (обозначены стрелками) и достаньте его из накладки панели приборов.

3. Установите выключатель аварийной сигнализации в обратной последовательности.

Замена выключателя обогрева заднего стекла

1. Для замены выключателя обогрева заднего стекла снимите центральную накладку панели приборов.

2. Сожмите два фиксатора выключателя и выньте его из накладки панели приборов.

3. Установите выключатель обогрева заднего стекла в обратной последовательности.

Замена переключателя режимов работы вентилятора отопления и вентиляции салона

1. Для замены переключателя режимов работы вентилятораотопления и вентиляции салона снимите центральную накладку панели приборов.

2. Сожмите два фиксатора переключателя и выньте его из накладки панели приборов.

3. Установите переключатель режимов работы вентилятора в обратной последовательности.

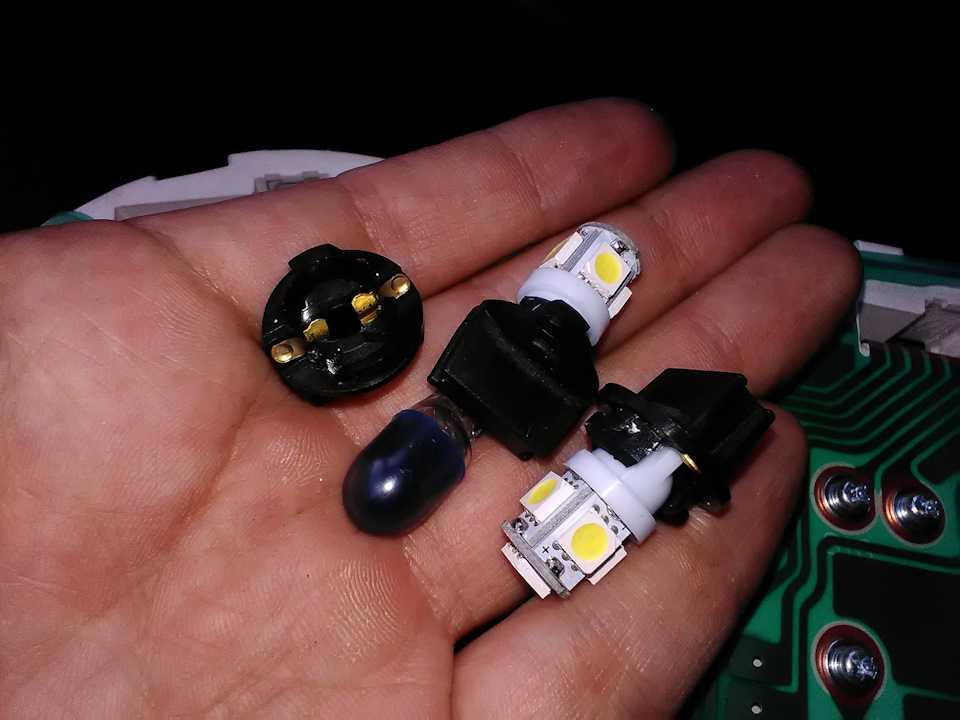

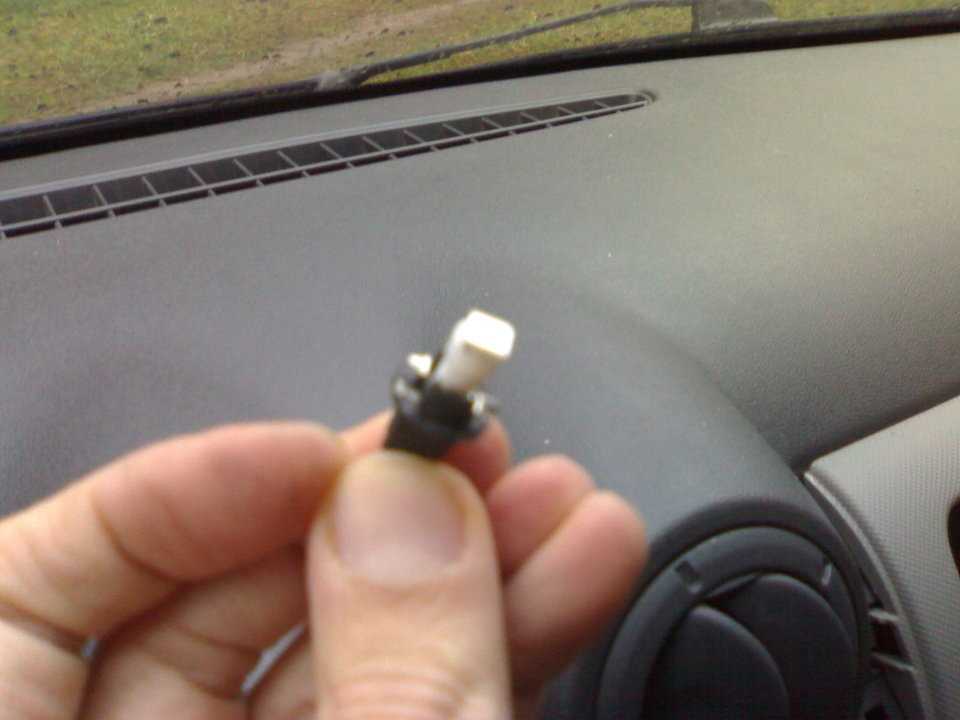

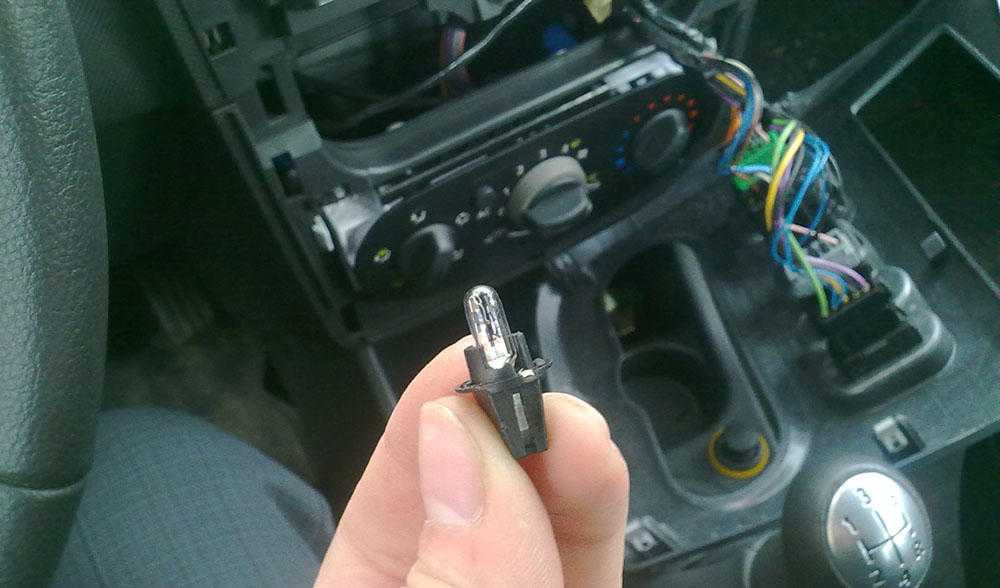

Замена ламп подсветки регуляторов блока управления отоплением и вентиляцией

1. Для замены ламп подсветки регуляторов блока управления отоплением и вентиляцией снимите центральную накладку панели приборов.

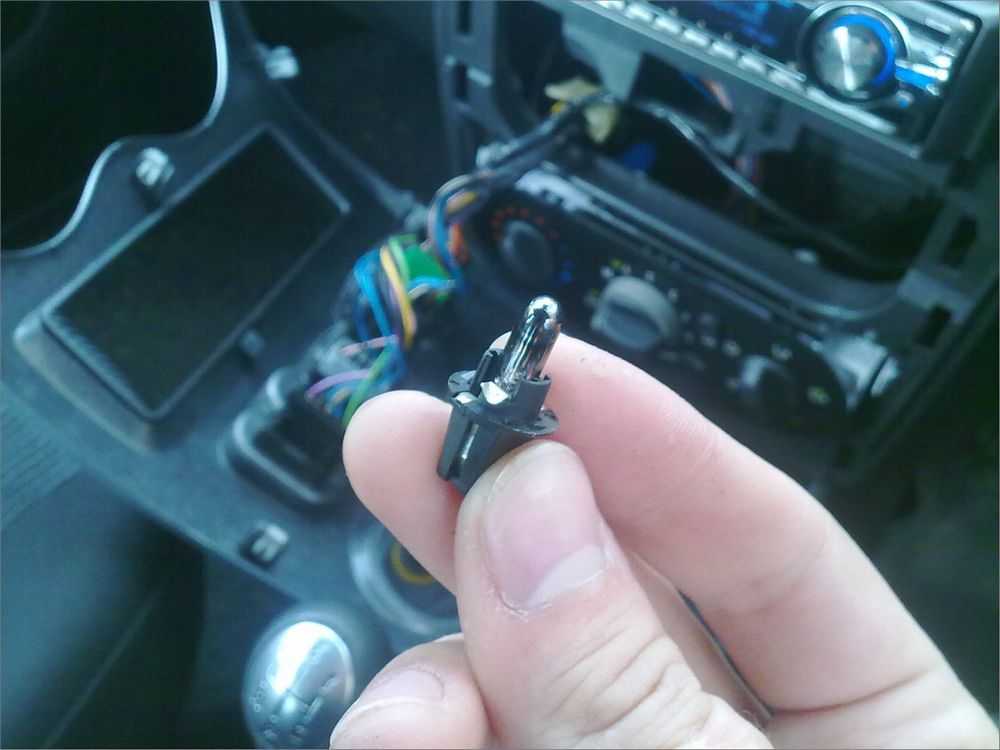

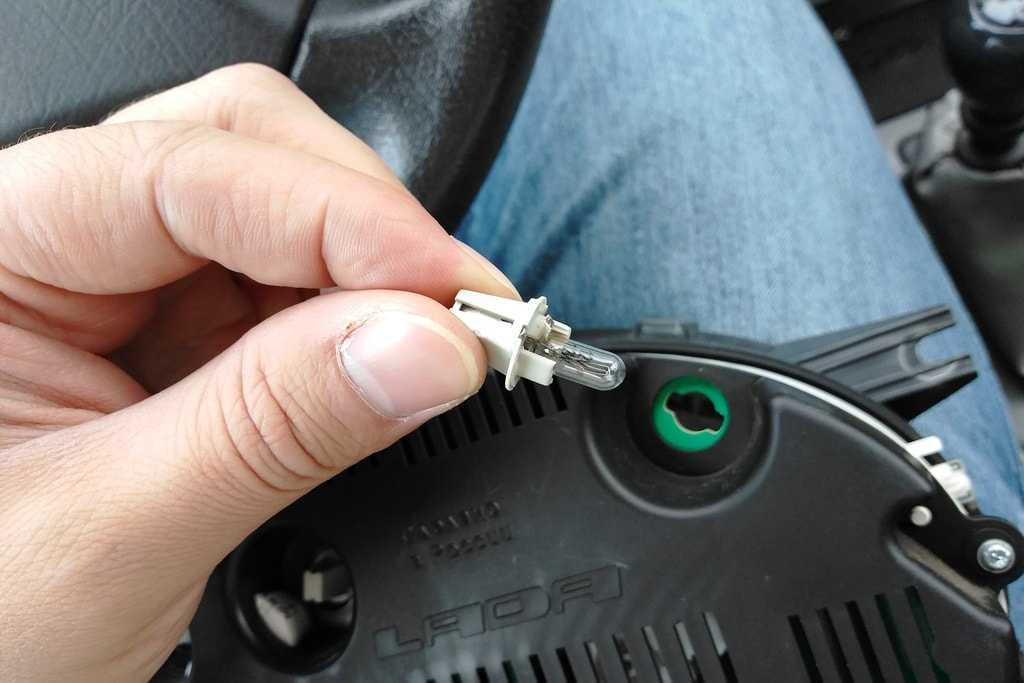

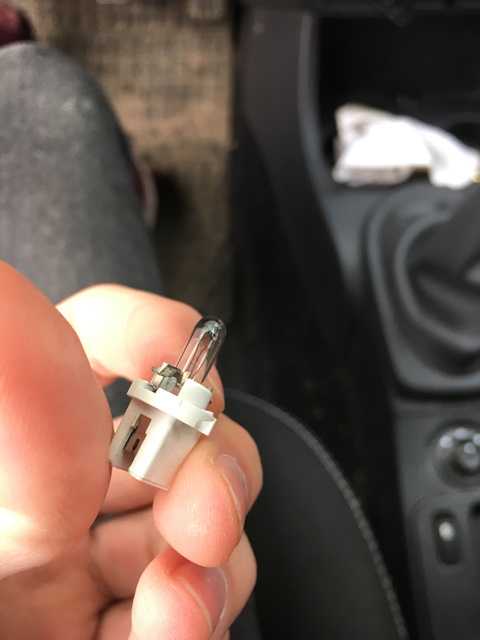

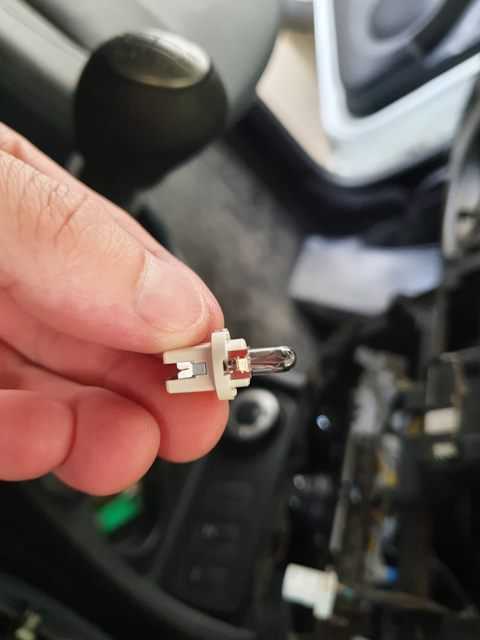

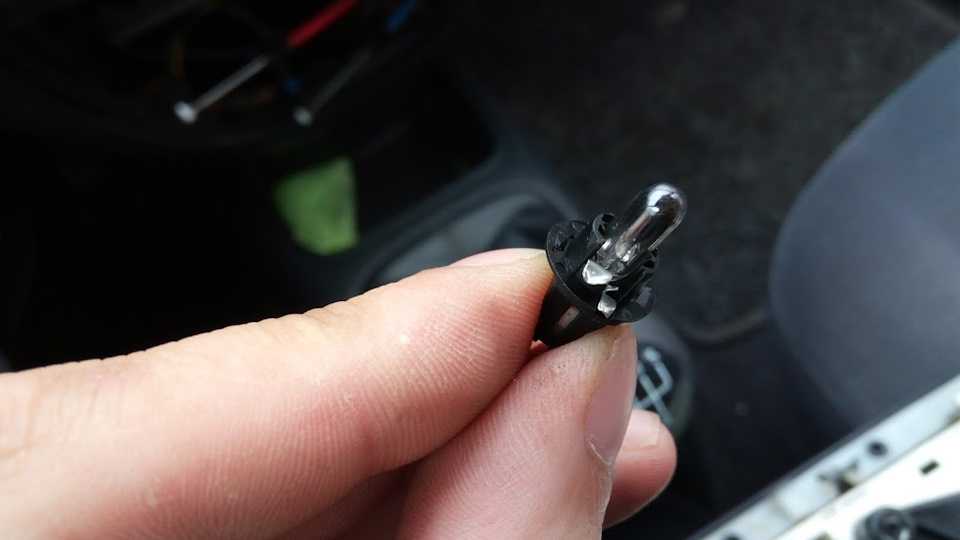

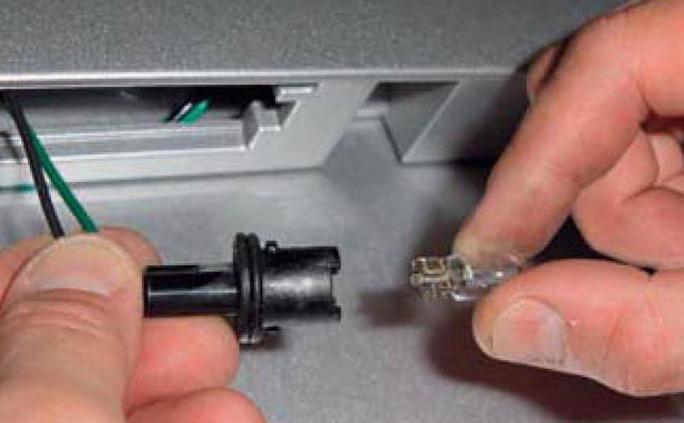

2. Поверните патрон лампы по часовой стрелке и выньте его с лампой из накладки панели приборов.

3. Достаньте лампу из патрона.

4. Новую лампу W1,2W установите в обратной последовательности.

5. Аналогично замените другую лампу подсветки регуляторов. Схема размещения ламп подсветки приведена на фото ниже.

6. Соберите все в обратной последовательности.

В статье не хватает:

  • Фото инструмента

Источник: carpedia.club

favorite 0

print

share

bookmark_border

Shop Замена светодиодной подсветки OEM






СВЕТОДИОДНЫЕ ПОЛОСЫ И СВЕТОДИОДНЫЕ ПОЛОСЫ

Компания Plazmo укрепила свои позиции в качестве мирового лидера в области замены светодиодных ламп задней подсветки (своей технологией светодиодной подсветки) . Кульминацией многолетних исследований и разработок стал большой выбор комплектов светодиодной подсветки. Plazmo предлагает сотни комплектов сменных светодиодов для самых популярных на рынке ЖК-экранов. Мы специализируемся на OEM-заменителях, идеально подходящих для вашего оборудования. Если ваш ЖК-экран со светодиодной подсветкой начинает выходить из строя, скорее всего, у нас есть точное решение для замены светодиодной подсветки. на складе среди сотен доступных в настоящее время. Мы регулярно добавляем новые модели по мере того, как инвестируем в собственное производство светодиодов, поэтому чаще проверяйте или звоните одному из наших экспертов, чтобы обсудить ваши конкретные потребности в ЖК-экране и светодиодной подсветке.

УНИВЕРСАЛЬНОСТЬ

Plazmo также предлагает наши светодиодные панели различных форматов, в том числе формат «нарезка по размеру». Некоторым из наших клиентов нравятся эти модели из-за гибкости, которую они предлагают. Если у вас несколько размеров экрана с одним и тем же разъемом, вы можете приобрести эту модель и обрезать концы в соответствии с вашими требованиями к экрану. Это упрощает задачу, потому что вам нужно иметь в наличии только один элемент, который подходит всем, вместо множества разных размеров светодиодных полос.

МОДЕРНИЗАЦИЯ CCFL

Подсветка CCFL остается популярным выбором для замены и ремонта из-за низкой стоимости и длительного срока службы. Тем не менее, многие клиенты предпочитают заменить светодиодную подсветку. Мы можем помочь с этими обновлениями. Светодиоды немного дороже, чем лампы подсветки CCFL, но в большинстве случаев они также имеют более длительный срок службы.

Многие из наших клиентов анализируют стоимость модернизации до светодиодов по сравнению с простой заменой на CCFL. Каждый сценарий отличается; иногда переход с CCFL на LED имеет финансовый смысл, а в некоторых случаях нет. Есть много факторов, которые играют роль в этих решениях. Такие факторы, как возраст вашего ЖК-экрана или оборудования, среда, в которой находится ваше оборудование, и конкретная модель, которую вы используете, — все это факторы. Пожалуйста, свяжитесь с нашими специалистами; мы можем помочь вам понять и оценить обстоятельства, исходя из вашего конкретного случая.

Свяжитесь с нашими экспертами, чтобы узнать, имеет ли смысл переход на светодиодную подсветку в вашей ситуации. Наша команда хорошо осведомлена обо всем, что касается светодиодных и CCFL-светильников, и будет рада предоставить вам информацию.

Запросы на оптовые продажи направляйте по адресу: [email protected]

Или позвоните нам по телефону +1 (402) 330-2222, с 9:00 до 17:00 по тихоокеанскому времени, с понедельника по пятницу

LED TECHNOLOGY

Светодиоды набирают популярность в качестве источника света. Они становятся все более популярными не только для подсветки, но и для общего освещения. Светодиоды представляют собой полупроводниковые устройства, излучающие узкий спектр света; цвет света зависит от состава полупроводникового материала.

В настоящее время существует два распространенных способа получения «белого» света с помощью светодиодов: комбинация красного, зеленого и синего цветов и одноцветная часть в сочетании с легированным люминофором. Большинство ЖК-дисплеев со светодиодной подсветкой используют одноцветный метод для создания белого света. В этом методе используется синий светодиод, покрытый желтоватым люминофорным покрытием. Большая часть синего света преобразуется в широкий спектр с центром около 580 нм (желтый). Поскольку излучатели света работают с аддитивным цветом, желтый свет дополняет синий и, таким образом, стимулирует красные и зеленые рецепторы глаза; в результате смесь красного, зеленого и синего цветов дает белый цвет. Этот псевдобелый имеет тенденцию быть холодным, от 4000 до 4500К.

Хотя для светодиодов не требуется высокое напряжение питания, для них обычно требуется инвертор. Это связано с тем, что для панелей любого размера требуется несколько ламп, и эти лампы обычно выстраиваются последовательно. Это снижает ток через дорожки гибкого кабеля размером почти с волос, но повышает требуемое напряжение. Как и лампы CCFL, светодиодные лампы лучше всего работают с источником постоянного тока, а не с источником постоянного напряжения. Однако, в отличие от CCFL, для светодиодов требуется постоянное напряжение. Драйверы или инверторы белых светодиодов производятся несколькими производителями полупроводников. При выборе инвертора убедитесь, что ток и напряжение соответствуют вашим потребностям. Свяжитесь с экспертами Plazmo, если вам нужна помощь в определении правильного диапазона для вашего оборудования.

История светодиодных светильников

Когда светодиоды впервые использовались в качестве источников подсветки, их срок службы был очень ограничен, менее 5000 часов. Большим фактором, способствующим этому, было тепло, выделяемое лампочками. Светодиодная лампа находится в очень маленьком корпусе, особенно по сравнению с лампой CCFL. В то время как трубка CCFL может легко рассеивать несколько ватт на своей поверхности, такая большая мощность, поступающая в светодиод без надлежащего теплоотвода, приведет к быстрому выходу из строя. На веб-сайте компании Phillips есть обширные данные о влиянии тепла (поскольку оно влияет на температуру перехода) на срок службы светодиода. Например, при температуре перехода 239°F (115°C), средний ожидаемый срок службы Phillips Lumiled LUXEON K2 составляет примерно 80 000 часов. Если температура перехода повышается до 257°F (125°C), ожидаемый срок службы сокращается на 40 000 часов. Увеличение ее до 275°F (135°C) сокращает срок службы до 10 000 часов.

Ранние светодиоды были не очень эффективны, поэтому панели, где они использовались в качестве подсветки, обычно были маленькими и тусклыми. Больших панелей избегали, потому что потребовалось бы слишком много светодиодных ламп, чтобы получить яркость, которую вы получаете от подсветки CCFL. Альтернативой было более жесткое управление светодиодами, но это привело к сокращению ожидаемого срока службы ламп.

С тех пор светодиодные технологии продвинулись вперед, и теперь светодиодные фонари стали более эффективными и были переработаны с использованием новой упаковки для лучшего рассеивания тепла. Для панелей размером менее 5 дюймов очень часто используется светодиодная подсветка и яркость 500 нит.

Тем не менее, более крупные панели, в которых в качестве подсветки используются светодиоды, должны быть спроектированы таким образом, чтобы способствовать дальнейшему отводу тепла от светодиодов, иначе они все равно могут преждевременно выйти из строя. Простая замена CCFL на светодиоды обычно не устраняет тепло, выделяемое при протекании больших токов в небольшом корпусе светодиодов. Кроме того, при проектировании необходимо учитывать, что в то время как CCFL излучают свет во всех направлениях, светодиоды являются точечными источниками света. Рассеиватели должны быть специально разработаны для равномерного распределения света по задней части ЖК-ячейки. Вот почему Plazmo может помочь создать прототип и разработать переход с CCFL на светодиодную подсветку.

Как и CCFL, светодиоды редко выходят из строя сразу; вместо этого они медленно тускнеют со временем. Люминофор, используемый для преобразования синего цвета, также может со временем разрушаться; изменение цветовой температуры на еще более холодный белый. На многих панелях с CCFL или светодиодной подсветкой можно отремонтировать затемненные или сломанные трубки.

Вероятно, самым большим преимуществом светодиодов является меньшая мощность, необходимая для работы, и устранение проблем электромагнитных помех, создаваемых инверторами CCFL. Как упоминалось выше, за последние несколько лет был достигнут значительный прогресс в эффективности светодиодов, и технологические достижения продолжаются.

Источник: www.sharpsma.com

Светодиодные лампы и сменные светодиодные лампы

Преимущества светодиодных ламп

Светодиодные лампочки могут сэкономить ваши деньги не только потому, что они примерно на 80 процентов более энергоэффективны, чем другие лампы, но и производят больше энергии. гораздо меньше тепла, чем галогениды металлов, компактные люминесцентные лампы и лампы накаливания. Переход на светодиодное освещение означает, что вы не будете тратить летние месяцы на охлаждение комнат, которые нагревают ваши лампочки. Первоначально светодиоды имели более холодный синий оттенок, чем лампы накаливания, но теперь светодиоды имеют дневной свет и теплую белую цветовую температуру, поэтому вы можете легко заменить существующие лампочки, не изменяя цвет вашей комнаты. Посетите наш Путеводитель по освещению, чтобы узнать, на что влияет цветовая температура. Светодиодное освещение также предлагает превосходный индекс цветопередачи (CRI), поэтому вы можете более точно видеть цвета своих работ или макияжа.

Сменные светодиодные лампы долговечны и экологически безопасны. Знаете ли вы, что вы можете переработать светодиодные лампы и сократить свой углеродный след до одной трети? Светодиоды превосходят конкурентов, сохраняя яркость до 11 лет непрерывной работы. Это означает, что вам придется меньше времени карабкаться по лестнице, пытаясь заменить труднодоступные лампочки в сводчатых потолках.

Светодиоды — одна из самых многообещающих современных технологий.

  • Не содержит ртути, что делает их более чистой альтернативой люминесцентным и компактным люминесцентным лампам.
  • Срок службы в 20 раз дольше, чем у некоторых традиционных осветительных приборов.
  • Самое низкое энергопотребление среди всех осветительных приборов на сегодняшний день.
  • Качество света такое же или выше, чем у традиционных осветительных приборов.

Светодиоды или люминесцентные лампы – что эффективнее?

Светодиодные лампочки для победы! Когда дело доходит до покупки энергосберегающего освещения, светодиоды значительно превосходят КЛЛ. Светодиоды запускаются мгновенно, не требуя времени на прогрев. Они хорошо работают в холодную погоду и значительно более долговечны, поскольку изготовлены из пластика, а не из стекла. От стандартных ламп до люминесцентных ламп светодиоды могут воспроизводить те же условия освещения, что и люминесцентные лампы, при этом они служат дольше и потребляют меньше энергии. В качестве дополнительного бонуса все светодиоды соответствуют требованиям RoHS и не используют ртуть, чего нельзя сказать о люминесцентных лампах.

Варианты светодиодного освещения
  • Стандартная форма A19 — Внешний вид и форма стандартной лампы накаливания. Стандартные и А-образные светодиодные лампы подходят к тем же розеткам и светильникам, что и ваши нынешние домашние светильники.
  • 3-Way LED — Трехходовая лампочка — это лампочка, имеющая три уровня яркости вместо стандартного включения или выключения. Если для вашей лампы или светильника указано, что требуется трехходовая лампа, эта категория для вас.
  • Винтажные светодиодные лампы — Репродукции винтажных ламп теперь доступны со светодиодной нитью накала. Они имеют теплое оранжевое свечение с более низким уровнем освещенности, чтобы имитировать стиль винтажной лампочки на диммере, когда он переходит от желтого к оранжевому. Эти лампочки в стиле Эдисона и викторианском стиле станут отличным предметом коллекционирования. Закажите сегодня, чтобы сделать собственное освещение в стиле стимпанк.
  • Светодиодные лампы для влажных помещений — рейтинг UL для влажных помещений означает, что эти светодиодные лампы можно использовать во влажных помещениях или на открытом воздухе, где вода может капать или течь на лампу или светильник.
  • Декоративные светодиодные лампы . Просмотрите светодиодные круглые светильники диаметром от 3 до 1,5 дюймов или найдите светодиодные сменные лампы для ламп накаливания люстры. Долгий срок службы светодиодов означает меньше времени на замену перегоревших ламп на лестнице. Многие светодиодные люстры совместимы с диммерами и имеют широкий диапазон цветовой температуры, поэтому вы все равно можете наслаждаться атмосферой традиционных лампочек, но с энергосбережением светодиодов.
  • Светодиодные трубки — Светодиодные трубки являются новым стандартом коммерческого и бытового освещения. Эти светодиодные трубки размером от T5 до T12 и различной цветовой температурой позволяют легко перейти на энергоэффективное освещение. Некоторые из них работают с существующим балластом или без него, что делает переход на светодиодное освещение проще, чем когда-либо. Эти светодиодные трубки излучают такое же количество света, как и люминесцентные лампы T8, но при этом потребляют меньшую мощность и служат в три раза дольше. Светодиодные лампы особенно эффективны в холодных помещениях, таких как холодильные камеры, где люминесцентные лампы менее эффективны в освещении.
  • Светодиодные ленточные светильники — Для акцентов, ниш и подсветки светодиодные ленточные светильники — отличный выбор. Более гибкая, чем веревочный свет, и достаточно яркая для акцентного освещения, полоса светодиодной ленты может оживить любое место. Существует бесчисленное множество применений и применений этого легко устанавливаемого нового источника света.
  • Рефлекторы — От мощных прожекторов и точечных светильников до встраиваемых или трековых светильников для дома, отражатели находят превосходное применение как в помещении, так и на улице. Светодиодные лампы с отражателем могут обеспечить такую ​​же яркость при меньшем потреблении энергии и будут выделять гораздо меньше тепла, чем лампы накаливания или галогенные лампы. В качестве бонуса они имеют более высокий индекс цветопередачи, чем флуоресцентные отражатели, что обеспечивает лучшую цветопередачу.

На что обратить внимание при покупке светодиодного освещения
  • Эквивалентная мощность . Хотя люмены являются новым стандартом, полезно иметь легко узнаваемое руководство. Сравнение светодиодной лампы с лампой накаливания даст вам приблизительную оценку того, насколько хорошо она будет освещать комнату. Как очень приблизительная цифра для мощности светодиодов, 1/4 или 1/5, значение мощности лампы накаливания обычно близко к тому, что вам нужно.
  • Люмен — Люмены напрямую измеряют, сколько света излучает лампа. В среднем 60-ваттная лампа накаливания светит на уровне 800 люмен с разницей примерно в 50-100 люмен выше или ниже. Разница зависит от производителя и возраста лампы. Светодиоды напрямую оцениваются по их максимальному световому потоку и служат намного дольше без затемнения лампы.
  • Цветовая температура — Ваш гид по тому, как будет выглядеть сам свет. Более низкие значения теплее, при этом 2700-3000K представляют собой более яркий «теплый белый», в то время как более высокие температуры, такие как 5000K, дают очень резкий «абсолютно белый» свет. Наш гид по освещению позволяет выбрать цветовую температуру и посмотреть, как она преобразит кухню.
  • Содержание драйвера — Из-за своей конструкции светодиоды обычно не работают от переменного напряжения. Многим светодиодам требуется какой-либо драйвер для преобразования напряжения переменного тока в постоянный для правильной работы. Большинство светодиодных ламп с розеткой имеют автономный привод, но вы всегда должны проверять перед покупкой, чтобы убедиться, что вы покупаете и светодиод, и драйвер одновременно, если он не является автономным.

Не можете найти то, что вам нужно? Делайте покупки по заявкам, чтобы увидеть дополнительные категории, или позвоните нам по телефону 1-800-624-4488, чтобы поговорить с менеджером по работе с клиентами в обычное рабочее время.

Замена Allen Bradley 2711-NL3 Набор из 2 ламп подсветки PanelView 600 — PLCCable.com

  • В настоящее время: 19 долларов9,95

    (пока отзывов нет) Написать рецензию

    Артикул:
    2711-НЛ3
    Состояние:
    org/OfferItemCondition» content=»New»> Новый
    Вес:
    1,00 фунта
    Доставка:
    Рассчитывается на кассе

    Текущий запас: 1

    Количество:

    Добавление в корзину… category.add_cart_announcement

    Поделиться этой статьей

    • Обзор
    • Гарантия
    • Отзывы

    Описание продукта

    Новая замена Allen Bradley 2711-NL3 Набор из 2 ламп подсветки PanelView 600

    Это лампы вторичного рынка, поскольку Allen Bradley их больше не производит. Вам нужно будет припаять их к плате и заменить лампы, которые вы используете. есть



    Руководство http://literature.rockwellautomation.com/idc/groups/literature/documents/in/2711-in020_-en-p.pdf





      Необходимая сменная лампа указана в таблице ниже… примечание: серия должна совпадать и не может быть изменена
    Кат. № Описание
    2711-НЛ1 Сменная лампа подсветки для терминалов PanelView 550 (серии от A до G).
    2711-НЛ2 Сменная лампа подсветки для PanelView 900C / 1000e (серии C, B и A).
    2711-NL3 Сменная лампа подсветки для терминалов PanelView 600 с клавиатурой или клавиатурой и сенсорным экраном (серии A и B).
    2711-НЛ4 Сменная лампа подсветки для терминалов PanelView 1000 Color (серия A).
    2711-НЛ5 Сменная лампа подсветки для терминалов PanelView 600 с клавиатурой или клавиатурой и сенсорным экраном (серия C).
    2711-НЛ6 Комплект замены подсветки для терминалов PanelView 1000 Color (серия B) и 1000e (серия D).
    2711-НЛ7 Сменная лампа подсветки для терминалов PanelView 1000 Color (серия C).
    2711-НЛ9 Комплект для замены подсветки для терминалов PanelView 1000 Color (серии D и E) и 1000 оттенков серого (серии C и D).
    2711-NL10 Комплект для замены подсветки для терминалов PanelView 1000 Color (серия F) и 1000 оттенков серого (серия E).





    Примечания:

    • Товары отправляются на следующий рабочий день после получения и подтверждения оплаты.
    • Мы предлагаем 30-дневную гарантию на всю нашу продукцию. Никакого риска, гарантировано, если наш товар (ы) выйдет из строя, пожалуйста, свяжитесь с нами, чтобы обсудить возврат или обмен (за исключением S&H).
    • Наши кабели для программирования имеют ПОЖИЗНЕННУЮ гарантию.
    • Если товар запечатан производителем , он должен быть возвращен в запечатанной заводской упаковке, в противном случае возврат не будет произведен







    Доставка: с понедельника по пятницу (в субботу и воскресенье доставка не осуществляется) Звоните, если вам нужна ночная доставка перед заказом

    • 0075
    • Первый класс USPS 3-7 дней
    • Priority Mail USPS , 2-3 рабочих дня
    • UPS Overnight UPS  1 рабочий день
    • UPS Ground 1–6 рабочих дней
    • International Express USPS Почта 5-14 дней с номером отслеживания (через EMS)
    • Международный UPS  1–5 рабочих дней



    Гарантия

    2711-НЛ3

    Видео о продуктах

    Пользовательское поле

    Обзоры продуктов

    Написать рецензию

    Allen Bradley
    Allen Bradley 2711-NL3 Запасной набор из 2 ламп подсветки PanelView 600

    SEGA Game Gear Подсветка | Подсветка игрового механизма Atari Lynx

    SEGA | Атари Рысь | Ручная легенда Поиск

    Авторизоваться 0 Корзина

    Щелкните изображение, чтобы открыть расширенный вид

    Игровое оборудование Sega | Подсветка Atari Lynx

    Артикул: SGG1103

    Цена со скидкой
    3,99 доллара США

    Список цен
    9,99 долларов США

    Вы сэкономили
    -6 долларов США (61%)

    Количество

    1 2 3 4 5 6 7 8 910

    Старые осветительные трубки в SEGA Game Gear устарели в мире современной электроники. Ламповое освещение является основным энергопотреблением, и многие лампочки перегорели или потеряли свою яркость. С помощью комплекта для замены подсветки вы можете удвоить срок службы батареи вашей консоли, предотвратить перегрев, повысить яркость экрана и улучшить стабильность ЖК-экрана. Эта панель имеет большую толщину, чтобы обеспечить оптимальное распределение света, и включает в себя 5 ярких светодиодов SMD.

    Особенности:

    • Увеличивает срок службы батареи вдвое
    • Снижение рабочей температуры с течением времени: тестирование показало, что у консолей с установленной ручной подсветкой Legend Game Gear рабочая температура не изменилась с момента запуска до второго часа. Консоли без модификаций показывают повышение температуры на 40 градусов за 2 часа!
    • Размеры: 2,2 дюйма на 2,8 дюйма.
    Содержимое:

    • 1 Game Gear 5-светодиодная подсветка
    • 1 Резистор 33 Ом
    Документация:

    Инструкции по установке см. здесь.

    Этот элемент также может быть установлен в Atari Lynx, хотя мы не поддерживаем эту модификацию. Пожалуйста, устанавливайте на свой страх и риск.
    ПРЕДУПРЕЖДЕНИЯ:
    • Тест перед установкой! При получении комплекта подсветки/ЖК-дисплея перед установкой необходимо выполнить пробный запуск, чтобы убедиться, что ничего не было повреждено при транспортировке. Пробный запуск или пробная посадка означает, что комплект не установлен в оболочке. Это включает в себя использование клеев, скоб и любую выполненную пайку. Все ленточные кабели не должны иметь изгибов или складок. Если вы не знаете, как выполнить пробный прогон, обратитесь в нашу службу поддержки, и мы будем рады помочь. Установленные комплекты подсветки не подлежат замене или возврату.
    • LCD может сломаться  при слишком сильном давлении или падении. Пожалуйста, соблюдайте предельную осторожность при установке.

    информация о доставке

    Наш интернет-магазин работает круглосуточно и без выходных. Доставка осуществляется с понедельника по пятницу, за исключением некоторых праздников. Большинство продуктов отправляются в течение 1 рабочего дня с нашего склада в Пенсильвании, США. Заказы будут отправлены в порядке поступления. Пожалуйста, выберите скорость доставки в соответствии с вашими потребностями.

    О нас

    Hand Held Legend стремится сохранить ретро-игры живыми и лучше, чем когда-либо. Обновите свои детские консоли с помощью современных технологий. Мы стремимся к совершенству во всем, что мы делаем, и стремимся хорошо обслуживать наших клиентов.

    Работает на ТИ-82/83!

    Отличное качество и идеально подходит для моих калькуляторов TI-82 и 83! Было очень весело с этим.

    Хорошая подсветка, с небольшими бликами по краям.

    Это был относительно простой мод, за исключением удаления диффузора, приклеенного к задней части оригинального ЖК-экрана. На самом деле этого можно избежать, оставив оригинальный рассеиватель прикрепленным, с некоторыми модификациями отражателя, в котором находится оригинальная подсветка. Я просто обрезал отражатель по нижнему краю, что позволило мне повторно использовать его, чтобы удерживать новую подсветку на месте. Рефлектор имеет небольшую кромку внизу, где он прилегает к материнской плате. Я обрезал его так, чтобы он был на одном уровне с кронштейнами, которые позволяют прикрепить его к плате. Затем я отшлифовал края, и это обеспечило достаточную посадку, чтобы можно было продолжать без дальнейших модификаций. В целом, это хорошее дешевое решение для замены подсветки, которая прожорлива батарею, продлевая срок службы батареи консоли примерно вдвое.

    Perfecto

    Funciona muy bien, nueva vida a la Game gear

    Отличный продукт.

    Подсветка ЖКИ панели очень хороша для ГГ с дохлой подсветкой КЛЛ. Однако я не рекомендую снимать диффузор; Я предлагаю модифицировать отражатель, чтобы он удерживал панель подсветки поверх существующего рассеивателя. Используйте кусачки, чтобы удалить маленькую пластиковую кромку в верхней части диффузора, чтобы панель могла опираться на выступ корпуса, и разделите отражатель на две части и используйте его только для удержания панели (опять же, используя кусачки или ножовку, чтобы сгладить отражатель вниз на несколько мм). Все, что вы можете сделать, чтобы не мешать ЖК-дисплею — делайте это!

    Оригинальная лампа Game Gear не работает

    Это замена заводской люминесцентной лампы, и она работает очень хорошо. Я не стал отделять ЖК-экран от заводского рассеивателя. Вместо этого я просто использовал каптоновую ленту, чтобы прикрепить его к диффузору. Я также не стал переустанавливать заводской куполообразный рефлектор. Здесь все еще достаточно светло. Рекомендовал бы этот продукт всем.

    восхитительно

    Он отлично работает и очень прост в использовании

    123

    Посетите наш канал YouTube

    Узнайте, как модифицировать свои любимые игровые системы на нашем канале YouTube.

    YouTube

    О нас

    Hand Held Legend (HHL) — ведущий поставщик ретро-игр и запасных частей в США. Наш бизнес направлен на предоставление геймерам, любителям и моддерам продуктов и услуг высочайшего качества. Мы профессиональные ботаники, которые любят модернизировать и восстанавливать консоли из нашего детства. Мы создаем консоли, которым позавидовали бы наши 12-летние дети.

    Наша торговая площадка открыта как для всех продавцов, так и для создателей. Если вам нужна дополнительная информация, вы хотите оставить отзыв или заинтересованы в продаже своей продукции на нашем сайте, пожалуйста, свяжитесь с нами по адресу:

    support@handheldlegend. com

    Информация
    • О нас
    • Условия и положения
    • Политика конфиденциальности
    • Политика доставки
    • Политика возврата
    • Награды
    Информационный бюллетень

    Получайте последние новости о новых продуктах, поставщиках, учебных пособиях и многом другом.

    Currency

    AEDAFNALLAMDANGAUDAWGAZNBAMBBDBDTBGNBIFBNDBOBBSDBWPBZDCADCDFCHFCNYCRCCVECZKDJFDKKDOPDZDEGPETBEURFJDFKPGBPGMDGNFGTQGYDHKDHNLHRKHUFIDRILSINRISKJMDJPYKESKGSKHRKMFKRWKYDKZTLAKLBPLKRMADMDLMKDMMKMNTMOPMURMVRMWKMXNMYRNGNNIONOKNPRNZDPENPGKPHPPKRPLNPYGQARRONRSDRWFSARSBDSEKSGDSHPSLLSTDTHBTJSTOPTTDTWDTZSUAHUGXUSDUYUUZSVNDVUVWSTXAFXCDXOFXPFYER

    © 2022, Hand Held Legend На платформе Shopify

    Способы оплаты

    AmazonAmerican ExpressApple PayDiners ClubDiscoverMeta PayGoogle PayMastercardPayPalShop PayVenmoVisa

    Можно ли использовать светодиодные лампы для стоп-сигналов?

    Во многих новых автомобилях используются светодиодные лампы вместо старых галогенных ламп, но вы можете не знать, можно ли использовать светодиоды в вашем старом автомобиле, и даже если это хорошая идея.

    Я знаю, что автомобильные светодиодные лампы — горячая тема, поэтому я собираюсь прояснить ее для вас.

    Светодиодные лампы могут использоваться в качестве стоп-сигналов и даже должны быть предпочтительным вариантом из-за преимуществ, которые они обеспечивают. Светодиодные задние фонари ярче, быстрее загораются и служат дольше, что делает их лучшим вариантом, чем галогены.

    Все еще нужно убедить? Что ж, я рад поделиться с вами своими причинами. В этой статье я расскажу вам:

    • Можно ли установить светодиодные задние фонари
    • Почему лучше использовать светодиодные лампы, а не галогенные
    • Проблемы, с которыми вы можете столкнуться

    К концу вы уже должны планировать покупку светодиодных ламп на замену!

    Можно ли заменить задние фонари на светодиоды?

    Заменить задние фонари на светодиодные не так уж сложно, если вы найдете подходящую лампу для своего автомобиля. Светодиодные лампы

    в большинстве случаев можно просто заменить в вашем автомобиле, хотя для их правильной работы могут потребоваться дополнительные компоненты, о которых я расскажу ниже.

    Также читайте: Работают ли светодиодные лампы в прожекторных фарах?

    Каковы преимущества светодиодных задних фонарей?

    Вам может быть интересно, зачем тратить усилия и деньги на замену ламп. Итак, вот четыре превосходных преимущества использования светодиодов вместо традиционных ламп накаливания.

    Первым из них является яркость. Светодиодные лампы намного ярче, поэтому вождение автомобиля становится намного безопаснее. Имея более яркие задние фонари, вы будете более заметны в опасных условиях вождения, таких как сильный дождь или туман.

    Это не значит, что вам нужно беспокоиться о том, что они слишком яркие. Светодиодные лампы легче увидеть, но они не ослепят водителей позади вас, поэтому вам не нужно беспокоиться о том, что таким образом вы можете попасть в аварию. Благодаря светодиодам вас легче увидеть, а не сложнее.

    Второе преимущество связано с этим, поскольку светодиодные лампы светятся быстрее, чем галогенные. Это означает, что они достигают полной яркости на 0,2 секунды быстрее, чем лампы накаливания.

    Это может показаться пустяком, но на скорости 60 миль в час вы, по сути, едете 89футов в секунду. Предполагая постоянное время реакции человека на обе лампочки (от включения стоп-сигнала до нажатия на тормоз), это означает, что у вас есть преимущество примерно в 18 футов тормозного пути со светодиодами.

    Согласно AA, полный тормозной путь на скорости 60 миль в час составляет 240 футов в нормальных условиях движения. Эти дополнительные 18 футов могут иметь решающее значение, так как они могут повлиять на то, столкнется ли машина позади вас с вами или удастся вовремя остановиться.

    Светодиодные лампы также потребляют меньше энергии. Таким образом, когда вы сидите в пробке в темноте, вам не нужно паниковать, что ваши фары сильно разряжают вашу батарею — эффект незначителен. Вы можете безопасно управлять автомобилем, даже если остальная часть вашего автомобиля потребляет много электроэнергии.

    И, наконец, светодиодные лампы служат дольше, чем лампы накаливания. Ожидается, что лампа накаливания будет работать от 750 до 5000 часов, в то время как светодиодные лампы могут работать от 25 000 до 50 000 часов, а иногда и больше.

    Таким образом, вам не нужно беспокоиться о том, что вас остановят с неработающим стоп-сигналом, о котором вы не знали, и вам не нужно будет так часто платить за замену.

    Я думаю, что эти преимущества действительно делают целесообразным рассмотрение вопроса об установке светодиодных стоп-сигналов, и если вы согласны, подумайте о том, чтобы приобрести себе качественные стоп-сигналы от Lasfit Lighting, специализирующейся на автомобильных светодиодах.

    Требуются ли дополнительные компоненты для светодиодных стоп-сигналов?

    Современные автомобили очень умны, но, как я вам сейчас скажу, иногда они могут быть слишком умны для своего же блага.

    Ваш автомобиль оснащен множеством датчиков. Именно эти датчики проверяют, все ли работает в вашем автомобиле так, как должно. Если нет, то они либо загорятся лампочкой ошибки, либо, в более современных автомобилях, сообщат вам, в чем проблема, на дисплее приборной панели.

    Существуют разные системы. Одной из них является система CANBus, которая является аббревиатурой от Controller Area Network Bus. Как правило, эта система очень помогает, так как может подсказать, когда что-то требует вашего внимания и как это исправить.

    Проблема возникает, когда вы покупаете автомобиль, в котором не установлены светодиодные лампы, поэтому вы добавляете их позже. Одна из захватывающих и полезных особенностей светодиодов заключается в том, что они потребляют меньше энергии, чем лампы накаливания.

    Но поскольку светодиодные лампы потребляют меньше энергии, сопротивление в цепи больше. И это может заставить вашу систему CANBus думать, что есть проблема, отображая сообщение об ошибке. Некоторые системы даже отключают питание этой цепи, поэтому ваши лампочки не будут работать, когда должны.

    Таким образом, в зависимости от вашего автомобиля вам могут понадобиться дополнительные компоненты, чтобы ваши новые светодиодные стоп-сигналы заработали. Если вы покупаете стандартные светодиодные лампы, вам может понадобиться установить декодер CANBus с резисторами, которые могут помочь управлять нагрузкой цепи.

    Однако проще всего купить лампы, совместимые с CANBus, такие как эта, со встроенным декодером. Они будут нормально работать, даже если в вашем автомобиле есть система CANBus, а это означает, что вы можете пользоваться всеми преимуществами светодиодных задних фонарей с без проблем.

    Читайте также: Почему мерцают светодиодные дневные ходовые огни?

    Основные проблемы при установке светодиодных стоп-сигналов

    Основная проблема при установке светодиодных стоп-сигналов, как я уже упоминал, заключается в том, что иногда датчики вашего автомобиля не распознают их работу. Если ваш автомобиль отображает код ошибки при установке фар, следуйте моему совету и купите декодер или лампы, совместимые с CANBus.

    Вы также должны знать о различиях в токе. Для работы светодиода требуется гораздо более низкое напряжение, но он также будет работать, используя лишь небольшое количество тока, хотя и тускло. Если вы устанавливаете лампочку, и она кажется слишком яркой или мерцающей, вам следует установить резистор.

    Светодиодные лампы работают только при полярности. Они будут работать только при установке в транспортном средстве с отрицательным заземлением. К счастью, это, вероятно, около 99% автомобилей на дороге.

    Проблемы могут возникнуть, если вы восстанавливаете старый автомобиль, что может быть положительным моментом. Если ваш автомобиль классический, вам может потребоваться преобразовать его в отрицательное заземление, чтобы заставить его работать.

    Простая проблема с проводкой может вызвать проблемы при установке светодиодного стоп-сигнала, если до покупки ваш автомобиль находился в плохом состоянии.

    Также стоит отметить, что вмешательство в проводку при попытке установить светодиоды может привести к аннулированию гарантии на новый автомобиль, так что учитывайте это, когда будете принимать решение о замене.

    Опять же, если светодиодная лампа тусклая после установки или не работает, вам может понадобиться консультация специалиста по электрической схеме вашего автомобиля, чтобы отремонтировать ее.

    Заключительные слова

    Я действительно считаю, что светодиодные лампы являются лучшим вариантом для ваших стоп-сигналов и, возможно, для всех остальных огней в вашем автомобиле. Они ярче, безопаснее и долговечнее.

    У вас могут возникнуть проблемы, если в вашем автомобиле используется система датчиков CANBus, но есть простые способы обойти это — ни одна из упомянутых мной проблем не должна заставить вас думать, что светодиоды — это ужасный выбор.

    У вас уже есть светодиодные стоп-сигналы? А если нет, что еще мешает вам измениться?

    Дайте мне знать ниже.

    Получите скидку 10% на первый заказ с Lasfit

    Lasfit предлагает высококачественное светодиодное освещение для вашего автомобиля

    • Замените тусклые галогенные фары яркими светодиодными
    • Светодиодное освещение улучшает видимость на дороге днем ​​и ночью
    • Выберите светодиодное освещение, специально разработанное для вашего автомобиля
    • Покупайте с уверенностью, имея 45-дневную гарантию возврата денег

    Получите скидку 10% на первый заказ на сумму более 50 долларов США, используя промо-код « FIRSTTIME10 »!

    ПОДАТЬ ЗАЯВКУ

    Установка подсветки CCFL|LCDPARTS.

    net
    класс=»стили4″>
    Дом
    Продукция
    Адаптер переменного тока
    CCFL в сборе
    Подсветка CCFL
    Ноутбук CCFL
    CCFL по экрану
    CCFL со жгутом проводов
    Принадлежности CCFL
    Инвертор — POS
    Инвертор — универсальный
    Инвертор — жгут проводов
    ЖК-контроллер с ЖК-экраном
    ЖК-контроллер по номеру
    Светодиодная подсветка — ноутбук
    Светодиодная подсветка — серия LB
    Светодиодная подсветка — серия LSR
    Светодиодная подсветка — серия SB
    Светодиодная подсветка — серия UB
    Светодиодная подсветка — серия XB
    Светодиодная подсветка — ЖК-панель
    Драйверы светодиодов — светодиодная панель
    Светодиодные провода — светодиодная панель
    Разное
    Поляризационная пленка
    Экран — Банкомат
    Экран — монитор ЧПУ
    Экран — Elo Touch
    ЖК-экран
    Комплект ЖК-экрана
    Экран — открытая рамка
    Экран — монтаж на панель
    Экран — ЖК-дисплей, читаемый при солнечном свете
    Экран — читаемый при солнечном свете OP
    Экран — Сенсорный экран
    Экран — жгут проводов
    Тестер — ЖК-экран
    Тестер — инвертор
    Инструменты
    Трансформатор
    Техническая поддержка

    Подписывайтесь на нас

    Руководство по установке подсветки CCFL для экрана ноутбука
    Замена лампы подсветки CCFL на ЖК-экране намного сложнее потом замена инвертора. Это очень тонкая операция. Прежде чем продолжить, пожалуйста, ознакомьтесь с нашими инструкциями.

    Ищу инструкцию, пожалуйста кликните сюда чтобы посетить нашу страницу с инструкциями.

    *CCFL — это очень маленькая люминесцентная лампа, и обращаться с ней следует с особой осторожностью.
    *Для замены лампы CCFL требуется базовая техника пайки и пациенты.
    Мы предлагаем услугу замены подсветки CCFL. Пожалуйста нажмите здесь для более подробной информации.
    Инструменты:
    • Паяльник 25-45 Вт
    • Паяльная паста
    • Кусачки
    • Малая отвертка Philips
    • Малая отвертка с плоской головкой
    • Пинцет
    • Лезвие A
    • 9
    Что нужно знать перед тем, как продолжить:
    Не растягивайте и не тяните ни один ряд и Драйвер колонки (TAB), поврежденный TAB вызовет проблемы как, Вертикальная линия, Горизонтальная линия или белый экран.
    .
    Удалите ленту, закрывающую металлическую раму и заднюю часть. Например, алюминиевая фольга, медная фольга, малярная лента и т. д. Вы можете использовать их повторно или использовать наш ремонтный комплект для замены.
    Удалите винты с каждой стороны панели

    Положите панель лицевой стороной вниз. Держитесь за стекло, поднимите его и переверните, как показано на следующем фото.

    Чтобы снять блок CCFL, Сначала удалите винты на каждом конце сборки (Примечание: некоторые панели могут не иметь винты) Пожалуйста, используйте лезвие, чтобы разрезать справа налево, чтобы отделить блок CCFL и пластиковая рамка, как показано на фото. (Существует двухсторонняя лента между CCFL сборка и пластиковая рамка почти на всех панелях)

    Вытащите узел CCFL, держась за отражатель CCFL или провода.

    Снимите CCFL, как показано на фото.
    Замените новый CCFL, как показано на фото, и снова установите CCFL в сборе, как показано на следующем рисунке. Фото.

    Переустановив блок CCFL сзади, в большинстве случаев можно заметить, что сборка CCFL не до конца в. Другими словами, он не подходит на 100% в пластиковой сборке; это вызовет определенный участок экрана темнее других участков.

    Чтобы устранить проблему, перейдите на следующую страницу

    .
    Следующая страница
    TST01
    TST01 — специальная сборка для тестирования 4-проводного, 5-проводного и 8-проводного резистивного сенсорного экрана.

    LST05-V3
    Тестер ЖК-экрана (для тестирования интерфейса eDP/embedded Display Port). Благодаря встроенному генератору цветовых полос он может тестировать разрешение от 1280X800 до 3840X2160.

    ИТ03
    Тестирование светодиодной ленты без разборки. IT03 может тестировать все светодиодные ленты от меньшего промышленного экрана до экрана телевизора до 70 дюймов.

    ЛСТ01
    Больше никаких догадок не работает!
    LST01 — это специальный тестер сборки для ремонта экрана ноутбука; это может помочь вам изолировать проблему между лампой подсветки CCFL и инвертором за считанные секунды.
    Экономьте время! Экономить деньги!

    LST04 — нет времени настройки
    Небольшой и компактный, простой в использовании, со встроенным генератором цветных полос, вы можете тестировать ЖК-экран размером до 60 дюймов.

    ИТ01
    IT01 предназначен для тестирования инвертора с несколькими лампами подсветки; он способен тестировать инвертор любого типа до 6 ламп одновременно!

    ИТ02
    Автономный тестер инвертора!
    Преимущество этого тестера нестандартной сборки заключается в том, что вы можете подать любое входное напряжение. через разъем постоянного тока для проверки инвертора от ноутбука к инвертору ЖК-телевизора.

    Светодиодная подсветка серии UB
    Серия UB является прямой заменой промышленных ЖК-экранов, которые изначально были оснащены двойным или 4 лампы подсветки CCFL.

    ЖК-контроллер
    Эти комплекты контроллера ЖК-дисплея разработаны так, чтобы их можно было легко интегрировать в экраны ЖК-дисплеев. обычно используется в киосках, POS, авионике, торговых автоматах, цифровых вывесках и во всех других приложениях.

    Модернизированный ЖК-монитор для MDT962B-1A

    Модернизация ЖК-монитора для Mazak DR-5614


    Комплект SKD для чтения при солнечном свете


    Copyright © 1996-2022 MoniServ, Inc.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
