Замена проводов. Замена электропроводки в квартире: пошаговая инструкция и важные нюансы

Как правильно заменить электропроводку в квартире своими руками. Какие инструменты и материалы потребуются для замены проводки. На что обратить внимание при замене старой электропроводки на новую. Какие ошибки нельзя допускать при самостоятельной замене проводки.

Почему может потребоваться замена электропроводки

Замена электропроводки в квартире может понадобиться по нескольким причинам:

• Старая алюминиевая проводка, которая уже не справляется с современными нагрузками
• Повреждения изоляции проводов из-за длительной эксплуатации
• Увеличение количества бытовых электроприборов и их мощности
• Проведение капитального ремонта или перепланировки квартиры
• Перенос розеток, выключателей и осветительных приборов

Своевременная замена старой проводки на новую медную позволит обеспечить безопасность и комфорт проживания, а также избежать возможных проблем с электричеством в будущем.

С чего начать замену электропроводки

Прежде чем приступать к замене электропроводки, необходимо выполнить ряд подготовительных работ:

1. Составить новый план электропроводки с учетом расположения розеток, выключателей и осветительных приборов
2. Рассчитать необходимую мощность и нагрузку на электросеть
3. Приобрести все необходимые материалы и инструменты
4. Обесточить квартиру, отключив электричество на вводном щитке
5. Демонтировать старые розетки, выключатели и светильники

Только после этого можно приступать непосредственно к замене проводки.

Какие инструменты и материалы потребуются

Для самостоятельной замены электропроводки вам понадобятся следующие инструменты и материалы:

• Медный провод необходимого сечения (1.5-2.5 мм² для розеток, 1-1.5 мм² для освещения)
• Гофрированные трубы для укладки проводов
• Распределительные коробки
• Автоматические выключатели и УЗО
• Новые розетки и выключатели
• Перфоратор для штробления стен
• Штроборез для прокладки кабель-каналов
• Мультиметр для проверки проводки
• Инструменты для зачистки и обжима проводов

Важно использовать только качественные сертифицированные материалы от проверенных производителей.

Этапы замены электропроводки

Процесс замены электропроводки в квартире можно разделить на несколько основных этапов:

1. Демонтаж старой проводки

Аккуратно демонтируйте старые провода, розетки и выключатели. Если проводка проложена в стенах, придется выполнить штробление для ее извлечения.

2. Прокладка новых кабель-каналов

С помощью перфоратора или штробореза сделайте в стенах штробы для укладки новых проводов. Глубина штроб должна быть не менее 2 см.

3. Монтаж распределительных коробок

Установите распределительные коробки в местах соединения и разветвления проводов. Они должны быть легкодоступны для обслуживания.

4. Прокладка новых проводов

Уложите новые провода в подготовленные штробы, используя гофрированные трубы для дополнительной защиты. Провода не должны пересекаться.

5. Подключение автоматов защиты

Установите в электрощите новые автоматические выключатели и УЗО, подключите к ним питающие кабели.

6. Монтаж розеток и выключателей

Установите и подключите новые розетки и выключатели согласно схеме. Проверьте надежность соединений.

7. Проверка и тестирование

Включите электричество и проверьте работоспособность всех цепей с помощью мультиметра. Устраните выявленные неполадки.

Важные нюансы при замене проводки

При самостоятельной замене электропроводки важно учитывать следующие моменты:

• Используйте провода с запасом сечения для возможного увеличения нагрузки в будущем
• Не экономьте на качестве материалов — от этого зависит безопасность
• Тщательно изолируйте все соединения проводов
• Не прокладывайте провода вблизи труб отопления и водоснабжения
• Устанавливайте розетки и выключатели на расстоянии не менее 50 см от батарей и труб
• Обязательно сделайте качественное заземление

Соблюдение этих правил поможет обеспечить надежность и долговечность новой электропроводки.

Типичные ошибки при замене проводки

При самостоятельной замене электропроводки нередко допускаются следующие ошибки:

• Неправильный расчет нагрузки и выбор сечения проводов
• Отсутствие или некачественное заземление
• Экономия на автоматах защиты
• Неправильное соединение проводов в распределительных коробках
• Прокладка проводов без защитных гофрированных труб
• Нарушение правил монтажа розеток и выключателей

Чтобы избежать этих ошибок, лучше доверить замену проводки профессиональным электрикам. Это обеспечит качество и безопасность работ.

Когда лучше обратиться к специалистам

Несмотря на то, что замену электропроводки можно выполнить самостоятельно, в некоторых случаях лучше обратиться к профессионалам:

• Если у вас нет опыта проведения электромонтажных работ
• При полной замене проводки во всей квартире
• Если требуется перенос электрощита или ввод дополнительной мощности
• При установке сложных систем освещения или умного дома
• Если нужно получить официальное разрешение на электромонтажные работы

Профессиональные электрики выполнят работу быстро и качественно, предоставят гарантию на свои услуги.

Частичная замена электропроводки — как самостоятельно выполнить полную или частичную замену проводки в квартире

Бытовых технических приборов, существенно облегчающих жизнь каждому из нас, становится все больше, а их мощность – все выше. Соответственно, старая электропроводка не всегда может справиться с возрастающим напряжением. В этом случае целесообразно заменить существующие провода на новые. Полная или частичная замена электропроводки – решать только вам. В любом случае, заменить провода требуется, если:

• предполагается ремонт
• в планах – перепланировка квартиры
• перенос выключателей, розеток и светильников в другие места

Сразу следует сказать, что в идеале стоит заменить всю проводку, поскольку, как правило, дома старой постройки оснащены алюминиевыми электропроводами с сечением не больше полутора мм². Для обеспечения современных бытовых приборов она не подходит. Кроме того, контакт новых медных проводов и алюминия просто недопустим, поскольку при их взаимодействии происходит окисление, и металлы разрушаются. Все это может привести к возгоранию.

Чтобы избежать большой нагрузки, исходя из произведенных расчетов, нужно сделать новый проект и заменить электропроводку медными проводами. Отопление квартиры существенно улучшится.

Подготовительные работы к замене проводки

Для того чтобы приступить к частичной или полной замене электропроводов, следует:

• рассчитать нагрузку предметов техники, которые вы будете использовать
• осмотреть розетки в жилом помещении и взглянуть на исходные данные, указанные на них
• определить, какие провода подключены к розеткам

При этом обратите внимание на сечение проводов, а также на материал их изготовления. Далее следует сравнить исходные данные с предполагаемой нагрузкой и сделать вывод, целесообразно ли их менять. Новые провода, проложенные, к примеру, 4-5 лет назад, вполне могут быть пригодны к работе, в то время как старые, в возрасте от 15-20 лет, наверняка износились. Качество проводов легко определяется по внешнему виду. Также осмотрите соединения проводов в коробках и распределительном щитке. Если видно их несоответствие стандартам, замените и их.

Как сделать частичную замену электропроводки?

Сразу следует уточнить, что частичная замена проводки допустима только в тех случаях, когда не требуется соединение алюминиевых проводов с медными, а также, если старая проводка находится в удовлетворительном состоянии. Нередко владельцы квартир хотят заменить проводку в определенной части дома, например:

• в рабочей зоне
• в лоджии
• в спальне, кухне, гостиной

Если же качество старых проводов оставляет желать лучшего, замените их полностью.

Что касается непосредственно монтажа электрических проводов, то к нему, как правило, приступают после того, как завершены строительно-монтажные, сварочные и сантехнические работы. Однако только после прокладки проводки штукатурят стены и отделывают помещение. Перед прокладкой проводов также нужно провести монтаж при помощи штроб, а под штукатуркой провести провода к выключателям, розеткам и светильникам.

Обязательно должен быть план, в котором определено расположение розеток, бытовой техники и др. Лучше устанавливать розетки там, где есть мощные электрические приборы. При этом электроплита предполагает наличие отдельной розетки, силовой кабель в которой больше 4 м². Для стандартных помещений расстояние розетки от пола составляет около 1 метра. Выключатели располагают на наиболее удобном для проживающих уровне, в 15 сантиметрах от проема дверей.

Провод не прокладывают по диагонали, а только строго по вертикали или горизонтали.

Какие провода используются при замене?

Если вы прокладываете кабель для установки освещения, используйте провод ВВГ из меди, сечение которого составляет 1,5 м². Для расчета длины отмерьте нанесенные метки на стены и прибавьте около 15 см.

Для розеток используют кабель ВВГнг. Работы требуют использования:

• автоматов
• УЗО

Эксперты советуют подбирать для студии или однокомнатной квартиры дифференциальные автоматы, выполняющие работу двух приборов.

Что касается электрического щитка, то он может быть изготовлен как из металла, так и из пластика. Его габариты зависят от числа УЗО и автоматов. Если у вас однокомнатная квартира, приобретите щиток, где есть запас для двух автоматов.

Прокладка новой электропроводки: этапы проведения, советы, рекомендации

В первую очередь, монтируется новый щит с его установкой на дюбеля. Через отверстие в стене тянут кабель. Далее следует подключение силового провода к щиту. Затем идет защита вводного кабеля. Здесь стоит помнить, что:

• провод синего цвета соответствует 0
• желтый провод – системе заземления
• белый – верхушке автомата

Если же вас интересует создание теплого пола, то для начала нужно провести демонтажные работы, то есть убрать старое покрытие, а затем сделать штробы при помощи перфоратора. Специальная коронка предназначается для вырезания мест будущих коробок распределения и розеток.

Стоит помнить, что провод делят на части определенного размера. Часто используется гофра, когда нужно заменить определенный участок, не нарушая внешний вид стен (здесь речь идет о замене проводов без проведения капитального ремонта). Для стягивания пучка проводов применяются хомуты, а чтобы соединить кабель в коробках – средства защиты.

Итоговую работу тестируют специальным мультиметром – измерительным инструментом, определяющим напряжение, заряд и выявляющим проблемы в работе электроприборов.

Завершающие работы по прокладке кабеля

После прохождения вышеперечисленных этапов штробы штукатурят и фиксируют кабель. Можно:

• убрать его в гофру
• зафиксировать клипсами
• проложить провод в специальных каналах, если невозможна организация скрытой проводки. Нередко так бывает в коммерческих помещения и офисах

Таким образом, проведение работ начинается после составления плана, установки автоматов и УЗО, обесточивания квартиры и установки распределительного щита. Новую проводку укладывают параллельно старой. Помните, что к новому проводу электроприборы подключают последовательно: сначала выключатели и розетки, затем остальное. Все зависит от количества электроприборов. Устанавливайте розетки и выключатели только после того, как высушите на стене штукатурку, используемую для замазки штроб.

Частичная замена проводки или полная – всё зависит от индивидуальных жилых квартир. Самым простым способом будет заменить алюминиевые провода на медные. Современные технические приборы работают на сниженном энергопотреблении, так что установка качественной проводки – это хорошее вложение финансовых средств на длительный период. Срок эксплуатации электропроводки данного типа достигает 20 лет и более.

Если у вас нет опыта частичной замены проводки, стоит правильно выбрать мастера. Если вы хотите получить действительно высокое качество работы, имеет смысл доверить замену старой электропроводки, как частичную, так и полную, а также другие работы по монтажу на стенах и потолке квалифицированным специалистам.

Желаем удачи!

Как работает YouDo?

Опишите

свою задачу и условия. Это бесплатно и займёт 3–4 минуты

Получите отклики

с ценами от исполнителей. Обычно они приходят в течение 30 минут

Выберите

подходящего исполнителя и обсудите сроки выполнения

Похожее задание

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Оставьте свою реакцию, если было полезно

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Замена проводки: способы прокладки новых проводов

Оглавление:
Замена проводки: ищем и удаляем старые провода
Замена проводки в квартире: как может быть проложен кабель
Полноценный монтаж новой проводки своими руками

Электричество – это один из основных типов энергии в современном мире. По некоторым данным человечество его потребляет в несколько раз больше, чем нефть. И если еще полвека назад основным ее потребителем считалась промышленность, то на заре нового тысячелетия она уверенно шагнула в наши дома, ознаменовав свою победу массой всевозможных электроприборов. Мощности бытового потребления электричества выросли в десятки, если даже не в сотни раз. Именно отсюда и растут ноги всех проблем с электропроводкой – сначала она просто греется, и ее автоматика безобидно срабатывает и выключается при перегрузках, потом приходит время оплавляться ее изоляции и завершается этот процесс перегоранием проводов, что в большинстве случаев приводит к пожарам. Вот вам и причины, по которым должна выполняться замена электропроводки. Об этом и пойдет речь в статье, в которой вместе с сайтом stroisovety.org мы разберемся с вопросом, как это делается самостоятельно?

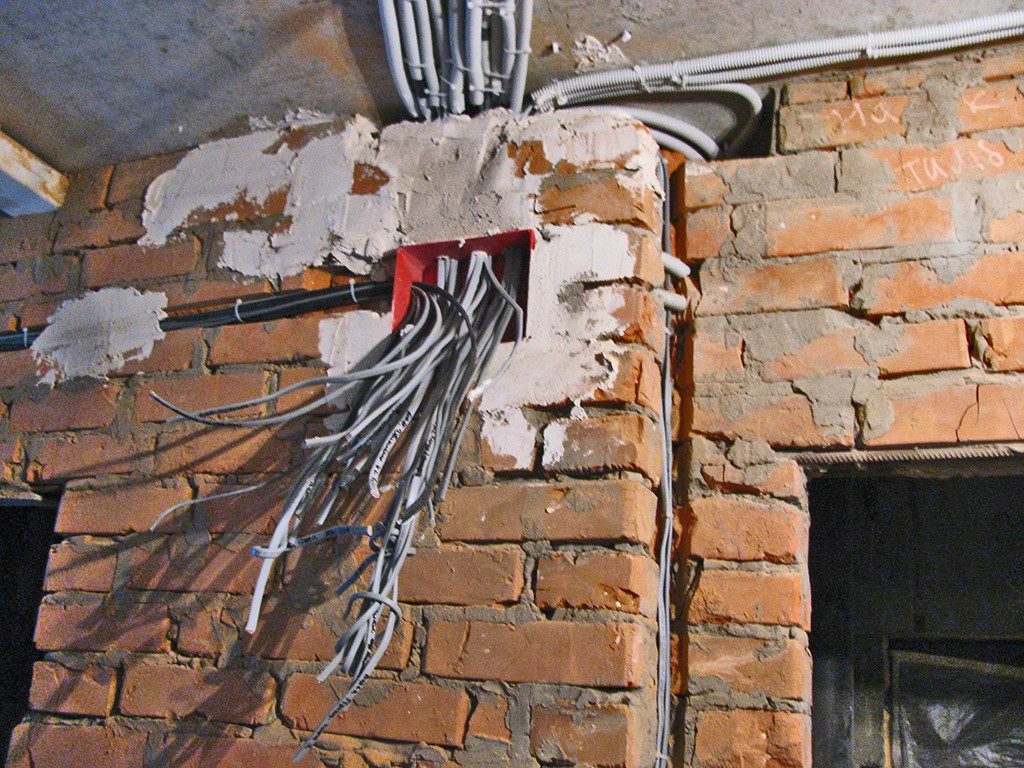

Замена проводки фото

Замена проводки: ищем и удаляем старые провода

Найти спрятанные в стенах и потолке электрические кабели не так уж и сложно – особенно если человек знаком с основными правилами монтажа и понимает, что он выполняется в соответствии с определенной схемой. Если прокладка старой электрической проводки производилась профессиональными электриками, то найти кабели не составит никакого труда. Писаный закон гласит, что провода не могут прокладываться под каким-либо углом – все должно быть строго перпендикулярно. Магистраль прокладывается под потолком или над полом, а там, где установлены розетки и выключатели, она поднимается снизу или опускается сверху под прямым углом. Такой подход к делу обеспечивает безопасность, и, зная это, человек никогда не додумается сверлить дырку в стене непосредственно над или под розеткой, так как это чревато порывом кабеля.

С потолком дела обстоят еще проще, по этой поверхности кабель прокладывается внутри плит перекрытия по облегчающим их конструкцию полостям. Чтобы добраться до этого кабеля, достаточно найти место его входа и выхода – если с выходом все более или менее понятно (он находится в месте установки осветительного прибора), то вход придется поискать. Для этого необходимо будет определиться с местоположением полостей в плитах – в большинстве случаев они направлены от окна, но бывают и исключения. Здесь нужно смотреть на швы между плитами перекрытия, а вернее на их направление, которое четко совпадает с направлением полостей. Следует понимать, что на одной из стен прямиком напротив выхода кабеля из плиты и находится его вход – это место придется расчистить с помощью перфоратора, и когда вы получите доступ ко второму отверстию в полости, заменить кабель в плите уже не составит никакого труда.

Как поменять проводку в квартире фото

Замена проводки в квартире: как может быть проложен кабель

Строители минувшей эпохи, которые возводили наши дома, прибегали к двум способам прокладки электрических проводов – их могли укладывать в штробы или в трубы, которые заранее закладывались внутрь плит и панелей. Если, удалив розетку или выключатель, вы обнаружите в посадочном отверстии выходящий из трубы провод, можете считать, что вам крупно повезло. В вашей ситуации вопрос, как поменять проводку в доме или квартире, решается с минимальными повреждениями. Опять же, вам придется найти вход и выход кабеля – если говорить на языке электриков, то распределительные коробки, в которых выполняется коммутация проводов.

Принцип монтажа проводки в панельных домах следующий – обязательно в каждой комнате имеется распределительная коробка, расположенная под потолком, примерно посередине одной из стен. Ее место определяется удобством монтажа, и в большинстве случаев она находится посередине одной из стен – найти ее можно способом простукивания. Пустота, даже самая маленькая, легко определяется молоточком. Кроме того, ее можно найти и по материалу стены – если вокруг бетон и под потолком находится вкрапление алебастра или обычного раствора, значит именно в этом месте расположена коробка.

Освободив все места соединения проводов, дальнейшие работы не представляют собой никаких сложностей – просто привязываем новый провод к старому и, вытягивая последний с другого конца, заводим таким способом на его место новый. Опять же, такой подход к делу возможен только том случае, когда старая электрическая проводка находится в трубах.

Замена проводки в панельном доме несколько осложняется отсутствием труб – в таких ситуациях спрятанный в стенах кабель можно даже и не искать. Как говорят строители, его можно похоронить в стенах, отключив на него подачу питания. Дальше прокладываем все новое, а услугами старых кабелей пользуемся исключительно на потолке и то, если при дальнейшем ремонте не предусматривается монтаж подвесного или натяжного потолка.

Полноценный монтаж новой проводки своими руками

По большому счету, принцип прокладки новой электрической проводки без привязки к старой схеме не такой уж и сложный – чтобы проще было понять его, рассмотрим этот процесс по пунктам.

1. Определяемся с местоположением квартирного электрического щитка – это вершина пирамиды, в которой собираются все кабели. Как правило, его устанавливают там, где находится счетчик.
2. Следующим этапом работ будет устройство распределительных коробок в каждой комнате. Тут все достаточно просто – выбиваем под потолком отверстие, размер которого соответствует габаритам пластиковой коробки. В большинстве случаев они круглые и имеют диаметр 100-150мм.
3. Теперь от электрощитка пробиваем штробы – каналы в стене, по которым пойдут провода в каждую комнату. Магистральные штробы располагают под потолком так, чтобы они по максимуму объединили в себе большинство кабелей.
4. Теперь можно заложить в эти штробы провода и закрепить их там с помощью алебастра. Также на этом этапе работ можно выполнить сборку электрического щитка – установить в него все необходимые автоматы и подать к ним питание. Здесь все достаточно просто – сколько распределительных коробок, столько и автоматов понадобится. Еще нужно учесть и тот факт, что особо мощные потребители электрической энергии подключаются к проводке отдельным кабелем, которому нужен свой личный автоматический выключатель. К такому квартирному оборудованию можно отнести водонагревательные баки, стиральные машины и т.д.

   Замена проводки в панельном доме схема

5. Когда вся основная часть будет готова, можно разбираться и с комнатами по отдельности. В них, как вы понимаете, все дороги ведут в распределительную коробку. Принцип прокладки тот же – под потолком бьем магистральные штробы, а там, где планируется установка розеток, опускаем их до нужного уровня. Здесь нужно учесть один момент – к каждому блоку розеток необходимо подвести отдельный провод, берущий начало в распределительной коробке. Иногда в одну штробу приходится укладывать не один провод, а два, а то и три или более кабелей. В значительной мере покомнатная замена проводки в хрущевке облегчается наличием в будущем системы подвесного потолка. В такой ситуации штробы под потолком можно не бить – провода прокладываются по потолку и крепятся к нему специальными пластиковыми елочками. Штробы необходимы только на стенах.
6. Когда все жилы будут собраны в распределительной коробке, выполняется их коммутация – процесс довольно сложный, и если нет никаких представлений о работе электричества, за него лучше не браться. Хотя если имеется сильное желание, то разобраться с ней будет несложно.
7. И завершающим этапом работ является установка электрооборудования – розетки, выключатели, осветительные приборы также потребуют от вас некоторого внимания. Когда они будут смонтированы, в комнату можно подавать электричество и проверять, как все работает.

   Как поменять проводку в доме фото

Теперь вы знаете, как производится замена электропроводки. В завершение этой темы остается добавить не так уж много – речь пойдет о сечении электрического кабеля. Именно от этой его характеристики зависит способность проводки выдерживать те или иные нагрузки. Лично мое мнение относительно этого момента заключается в том, что от квартирного электрощитка до распределительной коробки прокладывается кабель сечением не менее 2,5 квадрата. От распределительной коробки к розеткам используется такой же кабель, а вот для освещения можно применять кабель сечением 1,5 квадрата. Кроме того, не лишним будет позаботиться и о заземлении – для него нужна третья жила.

Автор статьи Александр Куликов
