Замена розетки в квартире – Как заменить розетку в квартире. Замена розетки своими руками — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

как самостоятельно поставить ее вместо старой или монтировать двойной выключатель там, где в стене дома был одинарный?

Электророзетка – обязательный элемент в любом помещении. В квартире, офисе и даже на даче эта вещь незаменима, если нужно подключить к сети электроприборы. Иногда розетки выходят из строя, их нужно заменить. Какой инструмент нужен, в каких случаях нужно менять выключатель в квартире и как это сделать грамотно, а также как поставить двойную розетку вместо одинарной — расскажем в данной статье.

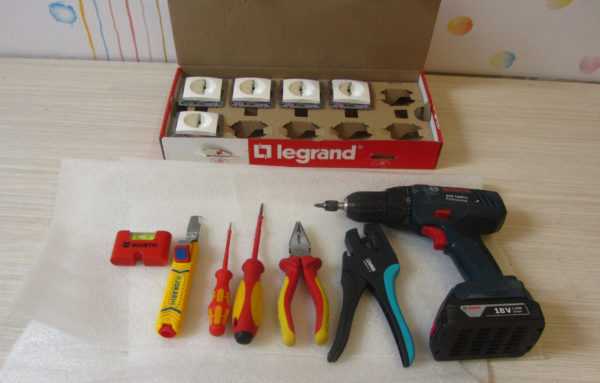

Необходимые инструменты и материалы

Для установки нового прибора понадобится следующий набор инструментов:

2 отвёртки – крестовая и плоская;
плоскогубцы, кусачки;
перочинный нож;
индикатор напряжения или отвёртка со встроенным индикатором.

При замене устройств старого образца на новый необходимо позаботиться о наличии дополнительных материалов:

подрозетника, который по своим параметрам соответствует новому элементу;
электродрели;
молотка и зубила;
гипса или другой замазки для финишной отделки.

В каких случаях нужно менять выключатель в квартире?

Замена розетки дома может потребоваться по нескольким объективным причинам:

При непригодности старого устройства.
Если предыдущая розетка не подходит для использования электроприборов с европейским штекером.
В связи с воплощением новых идей при оформлении интерьера, для которого старый прибор не подходит.
Если нужно установить двойную модель.

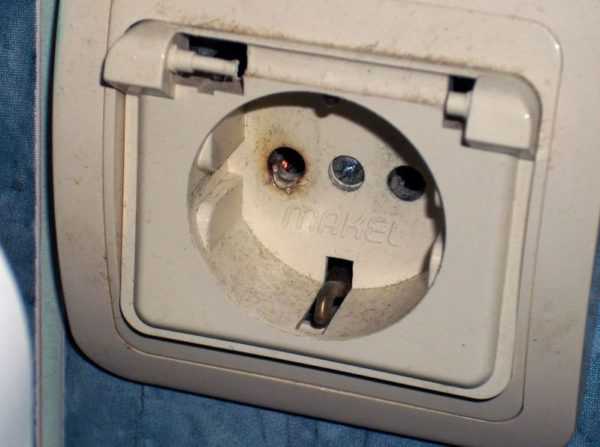

По новым стандартам рекомендуется устанавливать розетки на высоте 40 см от пола (ранее это значение равнялось 100 см). О непригодности прибора для дальнейшего использования могут свидетельствовать характерные признаки, при наличии которых требуется срочная замена:

подгорание отверстий, в которые вставляется вилка, почернение наружных элементов в связи с перегревом;
выпадение из стены;
повреждение внешней панели, трещины или оплавления;

сильный нагрев устройства при использовании.

Способы замены

Поменять старый прибор на новый можно несколькими способами:

Позвать на помощь соседа, знакомого, родственника, имеющего практические навыки в этом вопросе.
Вызвать платного специалиста.
Выполнить самостоятельную замену.

Кажется, что первые два варианта просты, но не всегда в нужное время к вам домой захочет прийти человек, разбирающийся в электрике. А платный специалист не поедет из-за замены одной нерабочей розетки. Поэтому собственноручная замена устройства – оптимальный способ. Расскажем о нём подробнее.

Как правильно произвести работы своими руками?

Перед ремонтом необходимо усвоить несколько обязательных правил:

Выключить электросчётчик, чтобы обесточить всю квартиру. Как это сделать, знает каждый: щиток находится в коридоре или в подъезде, нужно нажать рычаг-переключатель.

Выполнять замену прибора в дневное время. Проведение работ ночью целесообразно в исключительных случаях.
Качество всех инструментов и самого прибора должно быть наивысшим.
При отсутствии практики, опыта перед заменой нужно прочесть инструкцию.

Снятие крышки

Совет

В зависимости от вида заменяемого устройства – одинарное, двойное или тройное – крышка может крепиться на аналогичном количестве болтов.

При этом старые образцы имеют монолитную крышку, а современные состоят из двух частей – декоративной рамки и самой крышки, маскирующей токоведущие части. При снятии крышки возможны проблемы:

Болты не выкручиваются из-за сорванной резьбы. В этой ситуации надо помогать им, оттягивая крышку от стены. При наличии двух болтов их нужно аккуратно откручивать и при этом тянуть за верх или низ крышки поочерёдно.
Крышка или декоративная накладка могут «пристать» к обоям, что грозит их повреждению при снятии. При сильном рывке можно порвать обои, повредить базовое покрытие стен. Особенно такая проблема актуальна на кухне из-за высокой влажности (как правильно расположить одну или несколько розеток на кухне?). Найти решение можно, аккуратно отделив крышку ножом.

Демонтаж внутренней части

Внутренняя часть может крепиться тремя возможными способами:

распорными лапками;
болтами;
дюбелями.

Найти и снять крепёжные элементы просто даже новичку:

Болты будут расположены по периметру подрозетника или есть распорные усики.
Нужно будет сделать всего 2–3 оборота отвёрткой.
Крепления ослабнут, а внутренняя часть повиснет на проводах, которые тоже необходимо открутить.
Для извлечения проводов откручивают удерживающий винт. Самих проводов может быть два или три, если предусмотрено заземление.
Важно
Провод заземления может быть расположен иначе, чем остальная проводка. Нарушать его целостность нельзя, иначе это скажется на качестве заземления.

Монтаж новой электророзетки

Установка нового прибора проводится по аналогичной схеме, но в обратном порядке.

Сначала нужно проверить провод: при плохом контакте жила могла перегреться, а изоляция утратила свою пластичность. Тогда нужно будет обмотать жилу изолентой. При изломе жилы её необходимо нарастить.
После проведения предварительных работ и застывания маскирующего раствора вокруг подрозетника приступают к монтажу.

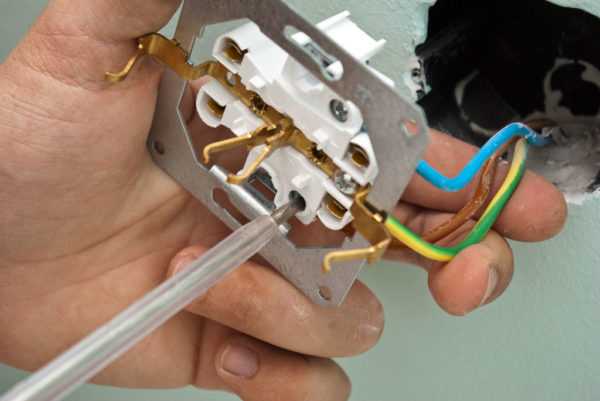

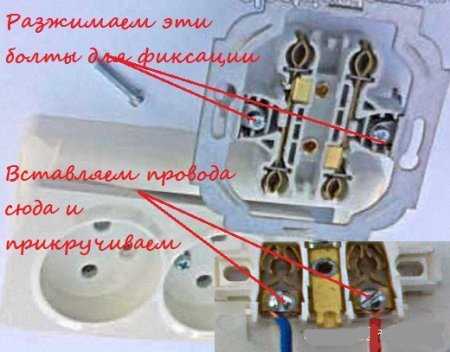

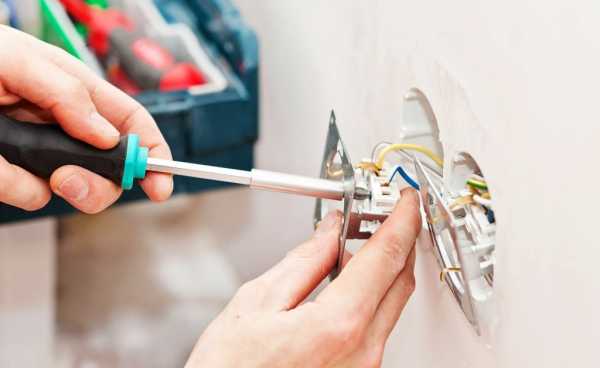

Закрепление проводов

От закрепления проводов зависит работоспособность электророзетки, поэтому основное правило, которого нужно придерживаться, следующее:

«вешать» фазу следует на правую клемму;
ноль — на левую.

Перед закреплением важно проверить, чтобы все клеммы были сухими, чистыми. Провода нужно зачистить, вставить в клеммы, затянуть в креплениях. При зачистке жилы внутренний провод не должен выглядывать из клеммы более чем на 2–3 мм. После установки произвести контрольную проверку: между оголённой частью провода и розеткой должен быть хороший контакт, а болт крепко затянут. Иначе со временем контакт может перегреться, а провод отгореть.

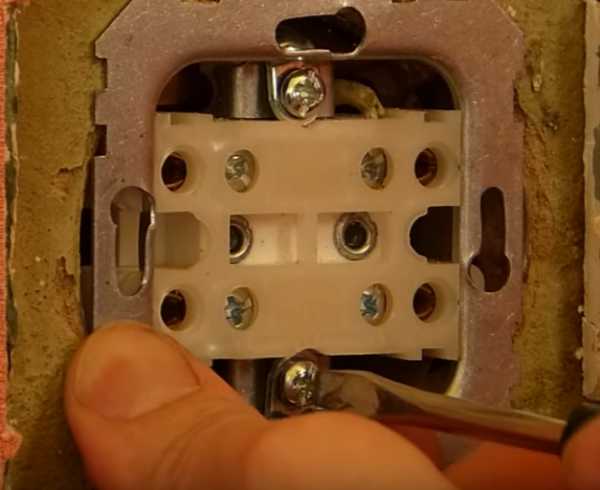

Установка в подрозетник

Способы крепления:

распорными лапками;
дюбелями;
болтами.

При заведении устройства в подрозетник распорные лапки нужно придерживать, т. к. в свободном состоянии они шатаются, не дают розетке полностью зайти в монтажное отверстие. Для фиксации можно использовать канцелярскую резинку, помогающую прижать распорные лапки, при этом не мешая их закреплению. В качестве дополнения можно закрепить болтами, но нужно следить, чтобы отверстия на подрозетнике совпали с монтажными отверстиями.

Внимание

Дюбели применяют в редких случаях – если закрепить розетку иным способом невозможно.

При этом не на всех устройствах предусмотрены монтажные отверстия для них. Скорее всего, придётся приобрести ещё один элемент. Отверстия нужно просверлить в стене наискосок в разных направлениях. О том, как установить розетки и выключатели своими руками, читайте тут.

Как установить двойную вместо одинарной?

В связи с покупкой новой техники или при неправильном расчёте количества розеток в помещении может потребоваться замена одинарного устройства на двойное. Для замены никаких навыков в работе с электрикой и дополнительных умений не потребуется, т. к. их механизм аналогичен.

Нужно расширить отверстие в стене молотком и зубилом. Размеры отверстия должны соответствовать параметрам подрозетника двойной розетки, а между ними оставляют небольшой зазор.
При установке нового прибора зазор просто заполняется гипсовым составом.

О том, как своими руками подключить 3 розетки, читайте тут. Заменить розетку без помощи электрика возможно. Нужно следовать инструкции, описанной в статье, неукоснительно соблюдать меры предосторожности при работе с электрическим током.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

okcomfort.com

Как поменять розетку в квартире самостоятельно

Чтобы узнать, как поменять розетку, достаточно проделать это один раз. Есть нюансы связанные с монтажом заземляющих контактов или установки новых устройств вместо старых советских, но больших сложностей в том как заменить розетку нет, главное – не забыть отключить в квартире или дома электричество.

Необходимые инструменты и материалы

Чтоб сделать всю работу не отвлекаясь на поиск нужных инструментов, стоит подготовить все заранее. Чтобы просто заменить розетку своими руками понадобятся:

Если вопрос стоит в том, как поменять розетку старого образца на новую, то дополнительно придется приготовить следующее:

Подрозетник, подходящий по размеру к новому устройству.
Дрель со сверлом для стены.
Молоток и зубило.
Гипс или другая замазка.

Это необходимый и достаточный набор инструментов, чтобы заменить розетку самостоятельно.

Демонтаж старой розетки

Самым сложным случаем считается ремонт розетки старого образца, когда она меняется на новую вместе со старым железным подрозетником, вместо которого устанавливается пластиковый. Если понять, как поменять такую розетку самому, то во всех остальных случаях действовать будет гораздо проще. В целом вся процедура сводится к пошаговому выполнению отдельных этапов, перед которыми надо сначала проверить наличие напряжения на контактах (чтобы убедиться, что нужна только замена, а не ремонт), затем выключив вводной автомат и снова проверить клеммы индикатором напряжения (чтобы убедиться, что автомат сработал).

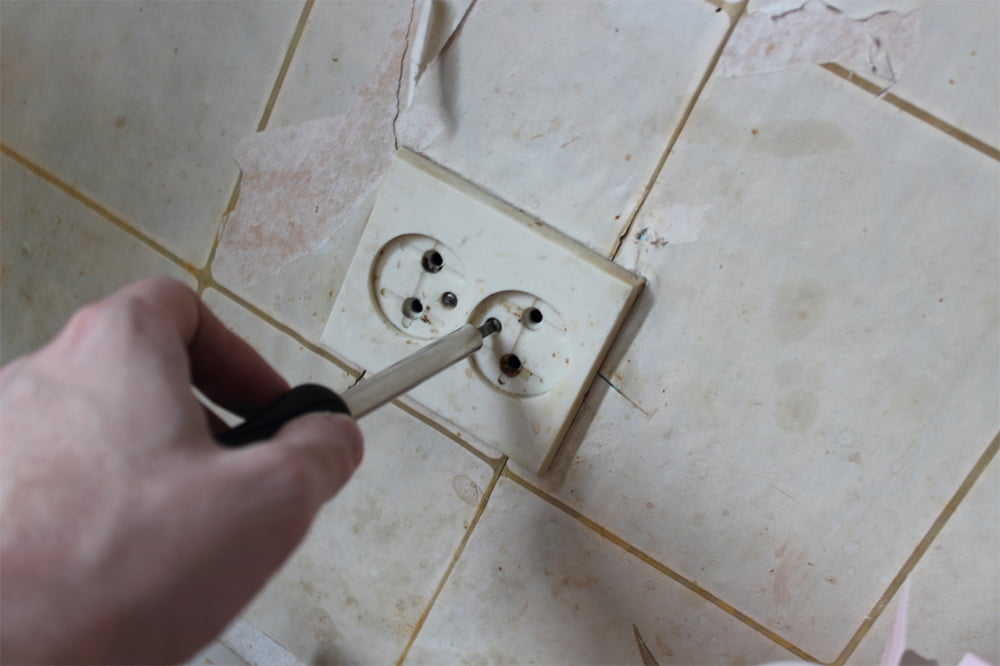

Снятие крышки

В зависимости от того, одинарная меняется розетка, двойная или тройная, крышка держится на одном двух или трех болтах. Если в старых устройствах конструкция крышки монолитная, то в современных она складывается из двух деталей – декоративной рамки и собственно самой крышки, которая закрывает собой токоведущие части.

При снятии крышки могут быть следующие нюансы:

Болты крутятся, но не выкручиваются из-за сорванной резьбы. В таком случае надо помогать им, оттягивая крышку от стены. Если болта два, то надо откручивать их понемногу, при этом поочередно тянуть за верх или низ крышки.
Крышка или декоративная накладка могут «прикипеть» к обоям – особенно часто это случается на кухне, из-за высокой влажности. При сильном рывке такая крышка может оторвать вслед за собой хороший кусок обоев или краски со стены. Как правильно ее отодрать от стены без последствий, надо решать в каждом случае по-разному. Например, можно аккуратно отделить крышку от них ножом.

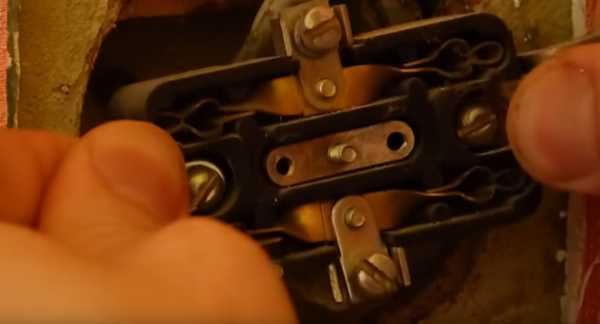

Демонтаж внутренней части

В зависимости от модели розетки ее внутренняя часть может держаться на распорных лапках, быть прикрученной к подрозетнику или крепиться непосредственно к стене дюбелями. Последний вариант встречается редко: в основном попадаются первый и второй – по отдельности или вместе.

откручиваем винт удерживающий распорные лапки

В любом случае найти крепежи просто – болты либо надо искать по периметру подрозетника либо смотреть на распорные усики, которыми устройство касается стены, проследить какими болтами они затягиваются и открутить их. Обычно хватает два-три оборота, чтобы крепления ослабли и внутренняя часть выпала из подрозетника, точнее – повисла на проводах, которые также надо открутить.

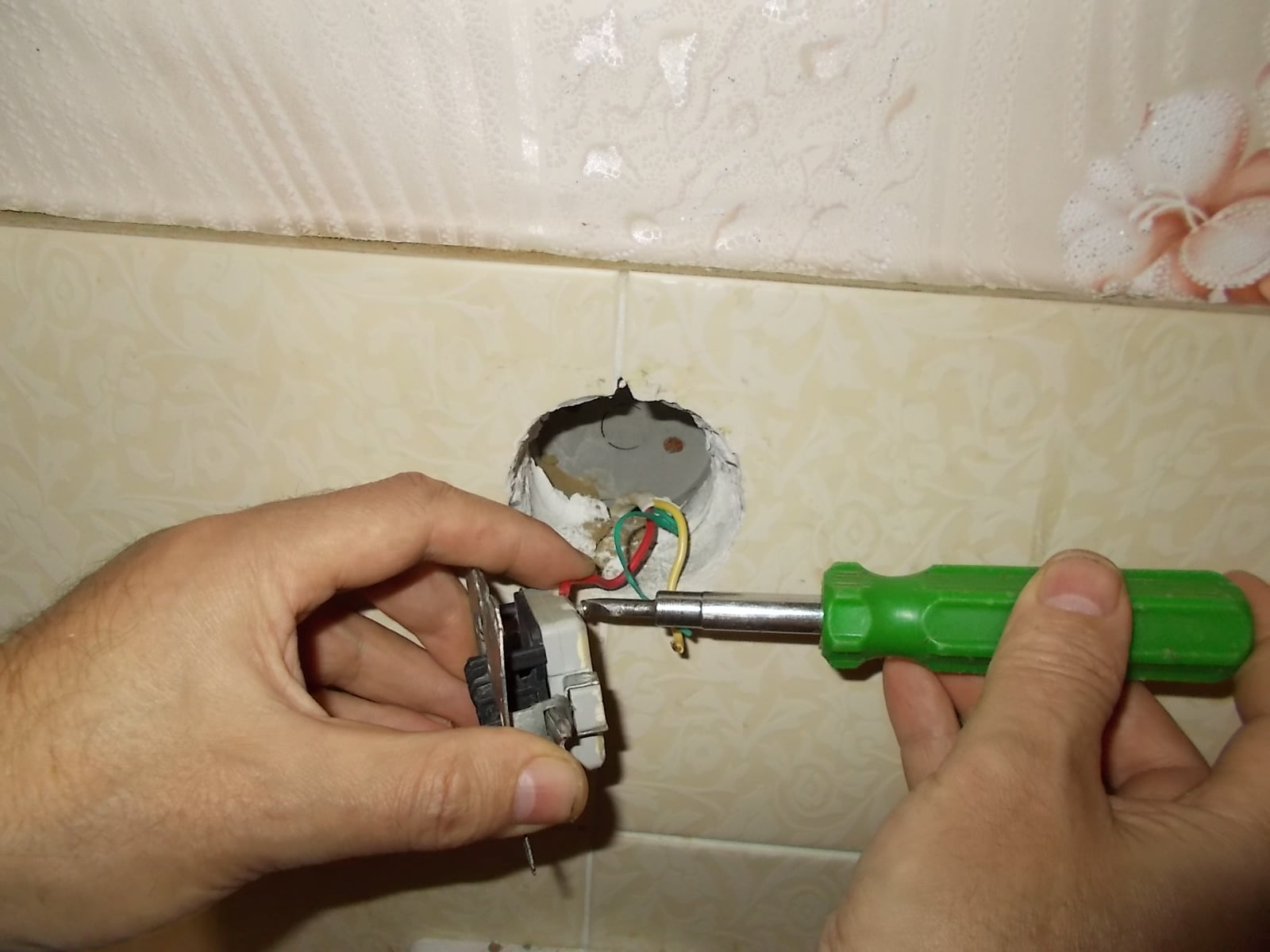

откручиваем винт удерживающий провод

Самих проводов может быть два или три, если есть заземление. Чтобы их извлечь, надо открутить крепежные винты. Если в сети есть провод заземления, то уложен он может быть иначе чем остальная проводка. ПУЭ рекомендует использовать для заземления цельный провод, потому к розетке может подходить жила на которой сделана петля и тот же провод будет уходить назад – к другой точке. Нарушать его целостность нельзя – это скажется на качестве заземления.

вытаскиваем старую розетку

розетка демонтирована

Как демонтировать розетку и установить новую в старый подрозетник смотрите подробнее в этом видео:

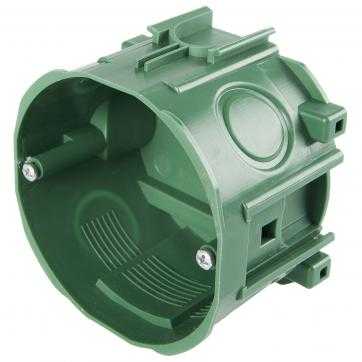

Замена подрозетника

Это не обязательный этап – если новая розетка подходит к старому подрозетнику, то менять его не обязательно. Обычно замена нужна если в стене установлен железный подрозетник, по которому будут скользить распорные лапки новых розеток, сделанные из мягкого металла.

Извлечь старый подрозетник можно двумя способами – деформировать (согнуть) его плоскогубцами и вытащить, или дрелью насверлить вокруг него отверстий и аккуратно выбить из стены.

Затем вычищается отверстие, чтобы оно было немного большего диаметра чем новый подрозетник. Если он не влазит, то отверстие расширяется молотком и зубилом. Если недостаточная глубина, то можно углубить само отверстие либо обрезать новый подрозетник. Надо добиться того, чтобы он установился заподлицо к поверхности стены.

Для установки его в стену, монтажное отверстие и наружная часть подрозетника обмазываются замазкой и он утапливается в стену (одновременно надо продеть в него провода). Когда замазка отвердеет производится дальнейший монтаж.

установка нового подрозетника

Когда производится замена розетки своими руками в стене, на которой уже наклеены дорогие обои или по каким-либо другим причинам есть опасения их повредить, то подрозетник можно прикрутить дюбелями. Сверлить под них отверстия в таком случае надо наискосок в разные стороны.

Если будет меняться подрозетник, даже если обесточить вводной автомат, оголенные концы проводов желательно обмотать изолентой, чтобы на них не осела пыль или замазка.

Подробно об замене розетки и подрозетника смотрите в этом видео:

Монтаж новой розетки

Все операции производятся в обратной последовательности, но уже с новой розеткой. Перед установкой надо обратить внимание на провод – если в старой розетке был плохой контакт, то жила могла нагреваться во время эксплуатации – если изоляция утратила пластичность, то как минимум требуется ее убрать, а сверху жилы надеть кембрик, термоусадочную пленку или замотать изолентой.

Если провод алюминиевый, то при частых перегревах он становится хрупким и возможен излом самой жилы – в таком случае придется ее наращивать.

Когда замазка вокруг подрозетника застынет и с проводом все в порядке, то можно переходить к дальнейшему монтажу.

Закрепление проводов

Хорошим тоном среди электриков считается «вешать» фазу на правую, а ноль на левую клемму розетки, если стоять к ней лицом. Если прикрутить провода наоборот, то ничего не случится. Жилы зачищаются, вставляются в клеммы и затягиваются в креплениях. Правильной считается такая зачистка жилы, когда ее внутренний провод выглядывает из клеммы не больше чем на 2-3 мм.

Перед закреплением провода надо проверить, чтобы все клеммы были сухими и чистыми. Следует проследить чтобы был хороший контакт между оголенной частью провода и розеткой, а также чтобы болт был крепко затянут. В противном случае со временем контакт начнет перегреваться и провод может отгореть.

Установка розетки в подрозетник

В зависимости от типа розетки, крепиться она будет распорными лапками, болтовыми соединениями или дюбелями. Когда она заводится внутрь подрозетника, то надо придерживать распорные лапки, так как они в свободном состоянии свободно шатаются и иногда мешают розетке полностью зайти в монтажное отверстие.

Чтобы этого не происходило, они фиксируются обычной канцелярской резинкой, которая удержит их в прижатом к розетке положении, но не будет мешать ее закреплению в подрозетнике.

Дополнительно можно закрепить розетку болтами, только надо следить чтобы монтажные отверстия совпали с теми, что есть на подрозетнике.

Дюбеля используются только в том случае, если по каким-то причинам крепление иным способом выполнить не удается. Не на всех моделях есть для этого монтажные отверстия, поэтому есть большая вероятность, что перед тем как заменить розетку придется подходящую поискать дополнительно. Отверстия под дюбели сверлятся в стене наискосок в разные стороны.

Завершение монтажа

Последними этапами будут установка крышки, включение вводных автоматов и проверка розетки индикатором напряжения. Порядок проверки можно и изменить – сначала включить автоматы, проверить контакты розетки, работоспособность заземления (если оно есть) а потом уже устанавливать крышку и декоративную планку. Делается это для того, чтобы не пришлось заново отключать автоматы, обесточивать квартиру и разбирать розетку, если окажется что с проводкой нет контакта.

Последнее, что можно проверить – не выскакивает ли розетка из подрозетника. Для этого надо просто несколько раз вставить и вынуть из нее штепсель. При наличии хоть малейших смещений надо пересматривать крепления.

Если все в норме, то свой дебют в роли электрика можно считать выполненным – производится устранение «творческого беспорядка» и замена розетки на этом завершена.

yaelectrik.ru

Замена розетки своими руками: правила и меры безопасности

Все владельцы квартир или домов сталкиваются с необходимостью замены розеток. Это несложный процесс, однако он требует наличия определенных знаний и навыков. Проводить его следует строго в соответствии с инструкцией, чтобы качественно подключить устройство и обеспечить безопасность работы. Рассмотрим, как самостоятельно поменять розетку.

Когда нужно менять розетки

Необходимость заменить старую розетку на новую возникает, когда:

В помещении есть устройства старого образца, которые имеют непривлекательный внешний вид. К ним нельзя подключить электроприборы с европейским штекером (евровилка).
Нужна двойная розетка. Большинство людей в быту применяют тройники или переноски. Это удобно, но небезопасно. Если нужно подключать несколько приборов, лучше установить двойные розетки.
Расшатался подрозетник или на отверстиях появились следы подгорания. Если не предпринять меры, может произойти возгорание.
Ремонт. Специалисты советуют устанавливать розетки на высоте 40 см от пола. Раньше стандарты были другими, и устройства монтировались на высоте примерно 1 м.

Еще одним поводом сменить розетки является новая дизайнерская задумка относительно оформления интерьера.

к содержанию ↑

Необходимые материалы

До начала работы необходимо подготовить следующие материалы и инструменты:

Новая розетка. Бывает разных видов: одинарная, двойная, накладная, внутренняя. Розетки отличаются допустимым количеством ампер. Для энергоемкой бытовой техники рекомендуется устанавливать устройства помощнее.
Подрозетник, или монтажная коробка. Иногда старый подрозетник закреплен в стене плотно и не расшатывается, но оставлять его небезопасно.
Стартовая шпаклевка или алебастр и шпатель. Не потребуются только для монтажа розетки в гипсокартон, но при работе с бетонными или кирпичными стенами смесь и шпатель незаменимы.
Отвертка. Понадобятся индикаторная и крестообразная. С помощью индикаторной проверяются провода на наличие в них электрического тока, а также закручиваются небольшие шурупы.
Пассатижи. Используются на многих этапах работы.
Кусачки. Нужны, чтобы откусывать провода и снимать с них изоляцию.

к содержанию ↑

Демонтаж старой розетки

Начало рабочего процесса — демонтаж старой внутренней или накладной розетки. В обоих случаях есть нюансы.

Первым делом нужно отключить напряжение в сети. Обесточить можно ту комнату, где будет располагаться устройство. Используя индикаторную отвертку, обязательно проверить отсутствие фазы. По возможности стоит воспользоваться мультиметром.

Внутренняя

Снять внутреннюю розетку своими руками несложно:

Открутить центральный винт или болт и снять крышку. Процедура часто проводится, если устройство нужно просто отремонтировать, например, подтянуть распорные лапки или контакты.
Аккуратно вытащить сердцевину.
Отсоединить питающие провода. При необходимости снять изоляцию пассатижами. Использовать нож не рекомендуется — есть риск повредить провод.

Согласно инструкции, провода должны выглядывать из стены на 4 пальца. В случае, когда они короче или поломались, нужно провести наращивание. Это делают с помощью клеммника.

к содержанию ↑

Накладная

Если розетка накладная, процесс демонтажа будет выглядеть так:

Отключить напряжение.
Проверить отсутствие тока отверткой с индикатором.
Отсоединить болты, снять крышку.
Отключить провод питания и заземления.
Снять основание, выкрутив закрепляющие его саморезы.
Осторожно убрать деревянную часть.

После всех вышеперечисленных действий из стены будут торчать провода.

Установка монтажного короба

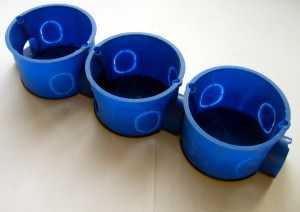

Специалисты рекомендуют устанавливать подрозетники нового образца. Они обычно изготовлены из пластика. Бывают двух видов:

Для установки в гипсокартон — имеют два ушка.
Для монтажа в бетонные и кирпичные стены.

По возможности стоит просто обновить металлический подрозетник от старой розетки. Здесь необходимо подготовить современный монтажный короб из пластика. Ножом отрезать заднюю часть так, чтобы не повредить резьбу. Заготовку вставить в подрозетник из металла, закрепив небольшими саморезами (вкручивать диагонально).

При полной замене металлического подрозетника следует помнить: пластмассовое изделие должно полностью входить в подготовленное для розетки отверстие. Важно, чтобы оно не деформировалось. В противном случае следует либо отрезать его заднюю часть, либо просто сделать отверстие больше.

Закрепить подрозетник в стене можно с помощью гипсового или алебастрового раствора:

Подготовить раствор. Смесь нужно медленно всыпать в воду, постоянно помешивая. По консистенции она должна напоминать густую сметану.
Смочить стену водой и нанести тонкий слой гипса/алебастра. Сделать так для внутренней части отверстия и наружной.

Действовать нужно быстро. Раствор застывает в считанные минуты.

Важно! Новый пластиковый подрозетник не должен выходить за пределы стены. Вмонтированная в него розетка небезопасна и портит внешний вид помещения.

к содержанию ↑

Подключение

Чтобы подключить розетку, ее внутренний механизм необходимо соединить с клеммами. Этот процесс начинается с освобождения от гибкой трубки трех проводов (фазный, нулевой и земля). Работать нужно максимально аккуратно, поскольку жилы не отличаются прочностью и могут быть повреждены.

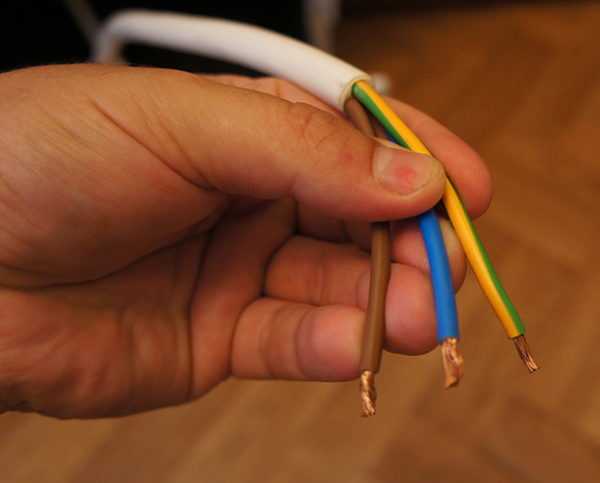

Помните о маркировке проводов:

Фаза обычно белая, хотя бывает серой, красной или черной.
Ноль окрашен голубым (иногда синий).
Заземление имеет желто-зеленый цвет изоляционного покрытия.

Если провода окрашены в белый и черный цвета, найти питающий кабель рекомендуется еще до начала замены. Фазу нужно заранее пометить с помощью маркера.

Важно! Чтобы внутренний механизм не перекосился, болты необходимо наживить и после этого закручивать.

к содержанию ↑

Установка лицевой панели

Этот этап является заключительным в установке розетки. Она закрепляется с помощью болта. Закручивать следует аккуратно, стараясь не переусердствовать. В противном случае вы рискуете повредить («растянуть») отверстие или панель.

Проверить, насколько качественно выполнена установка, можно с помощью любой бытовой техники — вилку вставить в розетку. Если механизм закреплен слабо, панель нужно снять, а болты затянуть.

Когда панель установлена, следует включить электричество.

к содержанию ↑

Установка двойного устройства

Монтаж двойной розетки бывает двух видов:

Если конструкция стандартная, установка схожа с обычной одинарной. Отличие кроется в подключении фазного и нулевого провода к разным пластинам.
Иногда используется сборная конструкция. Чтобы ее поставить, нужны дополнительные провода. На клемму приходится два провода — основной и дополнительный. Дополнительный проводник следует вывести во второй монтажный короб. После установить еще один механизм.

Очень важно правильно расположить заземление.

к содержанию ↑

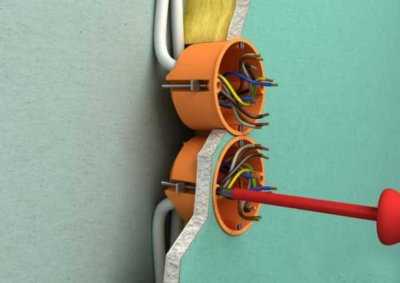

Работа с гипсокартоном

Для установки розетки в гипсокартон понадобятся специальные подрозетники. От обычных они отличаются пазами, в которых расположены винты.

Устанавливаем так:

Первым делом необходимо провести кабель к тем местам, где будут установлены розетки, и через вырезанные отверстия вывести наружу.
Закрепить подрозетник.
Разделить лицевую панель и рабочий механизм, открутив закрепляющий болт.
К контактам розетки подсоединить кабель. Надежно затянуть.
Подключить провод заземления к контакту, расположенному в центре.
Закрепить устройство в подрозетнике.
Установить декоративную панель.

Обратите внимание! Гипсокартон — хрупкий материал, и работать следует максимально осторожно.

к содержанию ↑

Правила работы

Замена розетки или монтаж должны проводиться в строгом соответствии основным правилам. Следование им сделает работу максимально безопасной и качественной.

Главное правило — сразу отключить электричество.
Инструменты, используемые при работе, должны иметь изолированные ручки.
Нельзя допускать контакт оголенных проводов с телом.
Провода необходимо проверять индикаторной отверткой или мультиметром.
Если произошел удар током, нужно оперативно оказать пострадавшему первую помощь.

Если розетка вышла из строя, не обязательно сразу звать специалиста для ее замены. То же самое касается и ситуаций, когда возникает необходимость в установке новой. Произвести монтаж можно самостоятельно. Сделать это легко, прислушиваясь к правилам и соблюдая технику безопасности.

Замена розетки своими руками: правила и меры безопасности

220.guru

Как самостоятельно заменить розетку? Подробная инструкция с фото.

Здравствуйте уважаемые читатели! В этой статье я подробно хочу рассказать, как можно самостоятельно заменить розетку в доме. Бывает, что кому то это легко дается, а у кого то, эта процедура вызывает большой страх. На самом деле здесь ничего страшного нет, и в это вы сами убедитесь, прочитав данную статью.

В каких случаях нужно менять розетку?

Обычно часто выходят из строя те розетки, которые наиболее часто используются, и к которым подключают так сказать большую нагрузку, утюг, кипятильник, фен, разные электронагреватели и другую бытовую технику. Так же розетка подлежит замене на новую, если ее корпус, допустим, расплавился в каком то месте, при коротком замыкании или расшатывании самой розетки.

Подробная инструкция с фотографиями по замене розетки своими руками.

Самое главное при работе связанную с электросетью, соблюдайте технику безопасности. Для этого нужно обесточить электрическую сеть, которая питает ваш дом или квартиру. Это можно сделать путем отключения пакетных выключателей в положение «Выкл», если же у вас стоят пробки, то их нужно просто выкрутить.

Теперь можно приступать к замене розетки. Для этого нужно отверткой отвернуть центральный болт в ней, как показано на фото и снять декоративную панель с нее.

Далее нужно отвернуть распорные болты, которые фиксируют розетку в коробке, и затем вытащить розетку из нее.

Далее приступаем к отключению проводов питания. Хочу еще раз вам напомнить! Что все это нужно делать, при отключенном напряжении электросети. Затем отверткой откручиваем болты которые крепят провода питания, и полностью извлекаем старую розетку из стены.

Далее берем новую розетку, надеюсь, вы ее купили заранее, и собираем в обратном порядке. Сначала прикручиваем провода питания, затем вставляем новую розетку в короб, и распорными болтами фиксируем ее в коробке. Затем вставляем декоративную панель и прикручиваем ее центральным болтом.

После этого можно включать пакетные выключатели в положение «Вкл» если у вас пробки, то их нужно в крутить обратно. Теперь можете проверить розетку, включив в нее какой то, электроприбор.

Как заменить розетку под напряжением?

Меня часто спрашивают друзья и знакомые о том, как самому можно заменить розетку под напряжением. А я спрашиваю, зачем это делать, если всегда можно отключить его. Если честно, то я и не представляю такого случая, чтобы при замене старой розетки на новую не было возможности отключить напряжение. Ведь в каждом доме то ли квартире, всегда есть возможность отключить электричество, пакетными выключателями или выкручиванием пробок.

Но если все же вы решили менять под напряжением, то работайте только с хорошо изолированным инструментом, и не в коем случае не прикасайтесь к токоведущим проводам руками, лучше будет если вы купите специальные изолированные перчатки.

И помните, что вы сами полностью отвечаете за свои действия и свою безопасность! Я все же вам рекомендую отключать напряжение, что вам мешает выключить автомат или выкрутить пробки.

На это все надеюсь, статья была для вас полезная, и вы теперь самостоятельно и быстро сможете поменять розетку в вашем доме или квартире. Если есть вопросы, пишите в комментариях, я с удовольствием на них отвечу.

Так же для вас я подготовил видео, в котором все наглядно показано как можно легко и быстро поменять розетку самостоятельно.

zametki-ehlektrika.ru

Как заменить розетку в стене

Как поменять розетку самому: пошаговая инструкция

Главным требованием к электрооборудованию является безопасность его эксплуатации, поэтому розетки с признаками неисправности, независимо от степени рабочего состояния, подлежат срочному ремонту или замене.

Поскольку конструкция розетки проста, а цена доступна, её замена возможна своими руками. Рассмотрим, как это сделать правильно.

С чего начать

Прежде всего, необходим инструмент. Если подрозетник не нуждается в ремонте, для замены розетки потребуются:

тестер;
отвёртка с плоским и крестовым жалом;
бокорезы;
круглогубцы.

Затем необходимо обесточить линию, на которой расположена проблемная розетка – перевести переключатель соответствующего автомата в нижнее положение. При недостаточной освещённости места ремонта необходимо использовать фонарь на батарейках.

После выключения автомата нужно проверить тестером отсутствие напряжения на штепсельных разъёмах розетки. При сомнениях в правильности выбора автомата, на квартирном щитке лучше выключить их все.

Электромонтажные работы даже на обесточенной линии лучше выполнять инструментом, имеющим диэлектрическую защиту — удобную для хвата руками и незаменимую при нештатных ситуациях.

Замена розетки внутреннего исполнения

Бытовая встраиваемая электророзетка состоит из диэлектрического основания (внутренняя часть) и закреплённой на ней лицевой панели. Демонтаж старой розетки начинают со съёма лицевой панели – откручивают отвёрткой винт её крепления к диэлектрическому основанию. Существуют модели, в которых панель крепится к внутренней части защёлками — для демонтажа её нужно поддеть тонким ножом.

Лицевые панели снимают также при поклейке новых обоев, при этом основание розетки оставляют закреплённым в монтажной коробке.

Съём панели открывает доступ к диэлектрическому основанию, которое зафиксировано в монтажной коробке распорными лапками. Чтобы вытащить основание из коробки, необходимо отвёрткой ослабить два винта, удерживающие эти металлические лапки в распёртом положении. После ослабления винтов внутренняя часть розетки извлекается из коробки, насколько это позволяет длина проводов.

К контактам извлечённого устройства может быть подключено:

2 провода (фаза и «ноль») – в старых домах;
3 проводника — фаза, «ноль» и заземление;
4 жилы – фаза, «ноль», заземление и провод подключения дополнительной розетки.

Ослабив винты крепления жил кабеля к контактам, розетку отсоединяют от электропроводки. Теперь нужно в деталях рассмотреть её повреждения и, с учётом причин выхода из строя, приобрести новое устройство для замены.

Выбор новой электророзетки

Обычная бытовая розетка в российских условиях должна быть рассчитана на следующие параметры:

по напряжению – на 220-240 В;
по току – 10-16 А для обычных устройств.

Для подключения бытовых приборов повышенной мощности (электрические плиты и духовки, бойлеры, варочные панели и т.д.) используются силовые розетки на 32 А и более – устойчивые к нагреву устройства с более мощными контактами.

Если кабель имеет заземляющую жилу, то и розетку нужно приобретать с заземляющим контактом. Наличие заземляющей жилы – обязательное условие для розеток в помещениях с повышенной влажностью, при подключении мощных бытовых приборов, а также агрегатов, использующих при работе воду (стиральные и посудомоечные машины).

В зависимости от конструкции новой розетки, крепление проводов к её контактам может выполняться с помощью винтов или посредством безвинтовых зажимов.

Винтовое крепление может быть рассчитано на две конфигурации конца провода:

U-образная – изгиб в виде петли;
прямая оконечность.

Подключение розетки с петлевой фиксацией проводов потребует определённого времени – сформировать круглогубцами петли на концах жил, полностью открутить винты зажимов и закрутить их после вставки петель. Но такая конструкция, в виду большой площади соприкосновения контактов, обеспечивает прочное и надёжное подключение розетки.

Запитать розетку с винтовым креплением прямого конца провода значительно проще – оконечность жилы зачищается от изоляции, вставляется в направляющую и затягивается отвёрткой.

Электророзетки с креплением жил в контактах безвинтовым способом подключаются максимально быстро – зачищенный проводник вставляется до упора в направляющую плоскопружинного зажима, конфигурация которого обеспечивает хороший контакт и прочное соединение. Клеммы такой конструкции называют также автоматическими.

Замена монтажной коробки

Если подрозетник изношен, или отсутствует как таковой, необходимо установить новый – соответствующий приобретённой розетке по размерам и конструкции.

Вокруг старой монтажной коробки зубилом выкрашивают цементный или гипсовый раствор, после чего её вытаскивают из гнезда пассатижами, стараясь не повредить изоляцию проводов. Посадочное гнездо доводится зубилом до нужных размеров — вокруг нового подрозетника должно остаться место для укладки цементного раствора (зазор в 1-2 см). Затем место посадки коробки очищается от мусора и смачивается водой.

В стенках нового подрозетника напротив входа проводов выполняется необходимые отверстия. В них заводятся провода, после чего на заднюю часть коробки снаружи и дно монтажного гнезда наносят небольшое количество пастообразного раствора гипса. Подрозетник с проводами вставляется в гнездо, центруется, утапливается заподлицо стене и удерживается в таком положении до застывания алебастра. Затем коробку очищают изнутри от застывших потёков, а наружные зазоры заполняют пластичным цементным раствором (удобен плиточный клей) или заполняют гипсом.

Если старый подрозетник в хорошем состоянии и подходит по размерам, то установку новой розетки выполняют в него.

Установка новой розетки

Концы проводов осматриваются на наличие надломов, зачищаются и крепятся в контактах штатным способом. Фазная жила должна быть подключена к правому контакту.

Слабина кабеля компактно укладывается в монтажную коробку, после чего туда вставляют и крепят диэлектрическое основание, центруя изделие в гнезде поочерёдным вращением винтов распорных лапок.

Под распорные лапки при креплении внутренней части розетки не должен попасть провод.

После установки основания розетки включают соответствующий автомат и тестером проверяют наличие питания и фазировку на штепсельных разъёмах. При отсутствии претензий линию вновь обесточивают, на диэлектрическое основание устанавливают лицевую панель, и автомат включают окончательно.

Если же напряжение на разъёмах отсутствует, линию отключают, и принимают меры по диагностике возможных неисправностей – дефект новой розетки, обрыв на участке проводки и т.д.

Розетки наружного исполнения не имеют в конструкции встраиваемого в стену подрозетника, поэтому их замена выполняется гораздо проще:

обесточивается линия;
снимается лицевая панель;
отдаются контакты и освобождаются провода;
со стены демонтируется накладной подрозетник.

Установка наружной розетки выполняется в обратном порядке, при этом имеется место для манёвра – накладной подрозетник может отличаться размером, и его можно немного сдвинуть в любую сторону.

Контакты розеток в процессе работы проходят через множество циклов нагревания/остывания, что влечёт ослабление контактов винтового типа. В связи с этим винтовые зажимы розеток раз в полгода подлежат подтяжке.

Замена розетки на деревянном или гипсокартонном основании выполняется по тому же алгоритму, но при демонтаже необходимо фиксировать нюансы, связанные с материалом стен – особенности фурнитуры, способы её компоновки и крепления. Например, при скрытой проводке в деревянном доме подрозетники следует использовать только металлические. Не лишней будет консультация профессионала на тему, правильно ли была установлена старая розетка, и нужно ли что-то изменить при установке новой.

Заключение

Замена розетки – операция технически простая, но ответственная. Незначительная на первый взгляд ошибка, вроде плохо зажатого контакта или слабого штепсельного разъёма, чревата пожаром, потому что абсолютно надёжных систем безопасности не существует. Поэтому при отсутствии опыта первую самостоятельную замену розетки лучше произвести под контролем специалиста.

Это видео недоступно.

Очередь просмотра

Очередь

Удалить все
Отключить

YouTube Premium

Как заменить розетку в квартире своими руками. Выпадает розетка старого образца или короткий провод.

Хотите сохраните это видео?

Пожаловаться на видео?

Понравилось?

Не понравилось?

Текст видео

Как заменить розетку старого образца в квартире своими руками если она выпадает. Как удлинить короткий провод.
Канал Сам себе Мастер: https://www.youtube.com/channel/UCv8x.
#СамсебеМастер
#какзаменитьрозетку
#розетки
#ремонт

Компания «Lightwerk» — предоставила мне ссылку для приобретения любого светодиодного оборудования фирмы «Arlight», со скидкой от 5 до 10%, которой я делюсь с вами.
Как это работает:
1 способ: — Вы переходите по ссылке http://qoo.by/2mwg на сайт «Арлайт Москва» выбираете нужный вам товар и переходите в корзину (в правом верхнем углу сайта). Под суммой товара нажимаете «оформить заказ», а затем в поле «Комментарии к заказу» вводите: «samsebemaster», и жмете кнопку «Оформить заказ».
2 способ: — Выбираете нужный вам товар и при оформлении заказа просто говорите менеджеру: «Сам себе мастер».

Для того чтобы заменить розетку старого образца времен #СССР вам необходимо приобрести:
1. #Подрозетник для бетонных стен,
2. 3 самореза с прессшайбой,
3. Розетку (для удобства на два гнезда с одним механизмом, чтобы избавиться от тройников).

Если в вашей квартире #алюминиевыйпровод, то дополнительно вам понадобятся:
1. #Клемники фирмы ВАГО с пастой, двух проводные 2273-242 или трех проводные 2273-243 предназначенные для алюминевых и медных проводников.
2. 30 см. медного провода сечением 2,5 кв.мм.

Инструменты:
1. Шуруповерт
2. Бокорезы
3. Ножницы
4. Нож
5. Отвертка
6. Индикатор напряжения.

Проверяем работоспособность индикатора, а затем направляемся к щитку расположенному на площадке подъезда для отключения автоматического выключателя.

Индикатором проверяем отсутствие напряжения и приступаем к демонтажу старой розетки.
Для начала необходимо отверткой открутить винт удерживающий крышку розетки, затем ослабить винты распорок ее механизма. После этого ослабляем болтовые контакты и снимаем розетку с провода.

В случае если глубины металлического стакана достаточно для установки внутрь него пластикового подрозетника, то мы можем закрепить его несколькими саморезами в районе задней стенки, удалив с него боковые соединительные элементы.

Если глубины металлического стакана не хватает, как в моем случае, то кроме соединительных элементов удаляем и заднюю часть пластикового подрозетника с учетом необходимого размера. Крепеж можно будет сделать саморезами к боковым сторонам металлического стакана в трех точках.

Вместо ножниц по металлу для удаления соединительных элементов подрозетника вы можете воспользоваться бокорезами, острым ножом или канцелярскими ножницами.

В зависимости от расположения провода необходимо сделать вырез в стенке подрозетника с учетом горизонтального расположения крепежных отверстий для розетки. Для этого достаточно подрезать перемычки вокруг отверстия ножом.
После этого приступаем к удалению задней стенки подрозетника.
Осталось удалить все выступающие элементы по периметру подразетника, которые помешают вставить его в старое посадочное отверстие.

Если пластик подрозетника лопнет, не расстраивайтесь, это ни на что не повлияет. Крепление в трех точках будет его очень хорошо держать.

Вставляя подрозетник обращаем внимание на горизонтальное или вертикальное расположение крепежных отверстий для розетки. Подготовленный вами подрозетник должен без особых усилий войти в металлический стакан.
Выпирающие за пределы плоскости стены части подрозетника можно с легкостью удалить ножом.

Остается закрепить пластиковый подрозетник саморезами с прессшайбой. Провод поднимается вверх значит необходимо закручивать саморезы в местах подальше от провода и в те места подрозетника где нет щелей и трещин, в его сплошную стенку.

Несмотря на то, что болты и гайки клемных соединений розетки железные, и прижимают провод с одной стороны, мы соединим небольшие кусочки медного провода, сечением 2,5 кв.мм., с помощью клемников ВАГО, предназначенных для соединения как медных так и алюминиевых проводников, так будет без сомнения надежней. Кстати таким же образом можно удлинить короткий провод, если его длины недостаточно для подключения розетки или выключателя. Таких кремников вам понадобится всего 2 штуки.

Для удобства подключения розетки необходимы отрезки медного провода длиной 10-12 см., с двух сторон которых необходимо удалить изоляцию примерно по 12 мм.

Благодаря прозрачной части клемника можно убедиться, что провод прошел его контакт.
Подготавливаем к монтажу оба кусочка медного провода, а затем подготавливаем к соединению алюминиевый провод. Отрезаем лишнюю часть провода без изоляции и надеваем на него клемник придерживая при этом провод плоскогубцами.

Аккуратно подгибая, укладываем алюминиевый провод к задней стенке подрозетника.

Подключив медные провода к болтовым клеммам розетки, и аккуратно загнув их гармошкой, вставляем розетку на свое место, наблюдая за тем, чтобы провод не был на пути розеточных распорок.

Фиксируем розетку саморезами из комплекта подрозетника. Этого крепления порой достаточно. Но не будет лишним, если закрепить розетку и распорками розеточного механизма.

Как самостоятельно заменить розетку в доме

Сломанная розетка может создать неудобства не только в плане ее дальнейшего использования, но и привести к аварийной ситуации в доме. Сразу возникает вопрос, как заменить розетку на новую, и не навредить еще больше. Большинство вызовет для этих целей мастера, но почему бы не сэкономить и не сделать все самому.

Демонтируем старую розетку

Замена розетки самостоятельно без участия специалиста должна осуществляться хотя бы с минимальными знаниями в области электричества. Для установки новой розетки нужно, в первую очередь, убрать старую. Первое, что нужно сделать, это обесточить провода, ведущие к данной розетке. Сделать это можно, выключив полностью электричество в доме. Если стоит распределитель и в доме, то отключаете тумблер именно в той зоне помещения, где будет проводиться работа. Менять розетки лучше проводить в светлое время суток, так и все видно, и не нужно придумывать, куда положить фонарик т.к. руки будут заняты.

Прежде чем сменить дома старую розетку, нужно иметь под рукой новую, чтобы сразу ее установить. Также понадобятся соответствующие инструменты: плоскогубцы, подходящая под болты отвертка и индикаторы фазы. Если под рукой будет все необходимое, демонтаж розетки пройдет легко и быстро. Далее приступаем непосредственно к съему.

Демонтируем декоративную крышку. Современные крышки крепятся с помощью защелок или шурупов, советские закреплялись винтами. Его то и нужно открутить и аккуратно снять корпус. Для этих целей понадобится плоская или крестовая отвертка. Бывает так, что болты не хотят выкручиваться самостоятельно из-за сорванной резьбы. В таком случае следует помочь им путем расшатывания крышки.
Еще раз с помощью индикаторной отвертки проверяются провода на наличие в них тока. Если все обесточено, можно продолжать работу. Следует ослабить винты, которые держат провода и вытащить сами жилы.
Выкручиваются винты и разжимаются лапки, удерживающие розетку. Механизм вытаскивается из ниши.
Выкручиваются распорки, которые держат розетку в стене и вынимается само устройство со всеми внутренностями.

Подрозетник удерживает конструкцию розетки от расшатывания

Если работа проводится в квартире старой постройки, то, скорее всего, розетка была вмонтирована просто в стену без подрозетника. Это чревато ослаблением самой конструкции или некорректной работой розетки. Для новой розетки лучше приобрести специальную подрозеточную коробку.

Подготавливаем новую розетку к установке

Для замены старой розетки на новую необходимо для начала ее подготовить. Для начала снимаем верхнюю крышку, открутив шурупы или отодвинув запирающий механизм. Следует обратить внимание на комплектацию и целостность всех элементов конструкции.

Перед тем, как заменить розетку самостоятельно, проверяем целостность провода и его необходимую длину. Не беда, если он длинный, часть его можно будет спрятать в подрозетнике. Если же он короче, чем нужно, нужно будет наращивать. Медные провода удлиняются путем скрутки или спайки, а место их пересечения изолируется изолентой или гильзой. Алюминиевые провода удлиняются с помощью клеммы.
Розетка держится в коробке с помощью лапок. При вкручивании болтов они выдвигаются в стороны, тем самым фиксируя конструкцию в подрозетной коробке.

Установка подрозетника для новой розетки

Перед тем, как заменить старую розетку на новую нужно подготовить для нее посадочное место. Хорошо, когда в старом варианте был подрозетник, тогда новое устройство монтируется в него. Если речь идет о старых постройках, коробку нужно будет устанавливать отдельно. Для бетонных стен подойдет пластиковый вариант. Для деревянных домов, в целях соблюдения техники безопасности, лучше воспользоваться металлической коробкой. При монтаже на гипсокартон выбирают специальные подрозетники с зажимами. В процессе монтажа их отодвигают, тем самым надежно фиксируя коробку в стене.

Как заменить розетку в квартире в том месте, где изначально не было подрозетника? Новый подрозетник устанавливается в старое отверстие и фиксируется с помощью алебастра. Консистенция его должна быть настолько густой, чтобы фиксировать коробку даже в незастывшем состоянии. Смесь наносится на стенки отверстия и равномерно распределяется. Тоже самое проделывается с внешним торцом подрозетника. Не забываем выломать в нем отверстие под провода и предварительно продеть их.

Обратите внимание, что на краях подрозетника есть два отверстия под шурупы. Расположить их нужно строго горизонтально. Коробка вставляется в нишу, алебастром заполняется пространство между ее стенками и стеной, и устраняются все неровности на стене. Перед тем, как заменить розетку в стене следует подождать, пока застынет алебастровая смесь. В случае если длина подрозетника больше чем углубление в стене, его задняя часть отрезается. Если больше ширина, то расширяется само углубление в стене.

Подключение и установка новой розетки

Перед тем, как заменить розетку, определяем, где в кабеле фаза, ноль и земля. В соответствии с этим подсоединяем провода и затягиваем винты. Цветовая маркировка кабеля выглядит следующим образом:

Фаза — белая, иногда красная, серая или черная;
Ноль — синий или голубой провод;
Земля — желто-зеленый провод.

Процесс установки электрической розетки выглядит следующим образом:

Со старых проводов удаляется изолента.

С помощью прижимного винта фиксируется первый провод – фаза. Зажим должен быть крепким, иначе провод будет отходить, и розетка перестанет работать.
Тоже самое проделывается с остальными проводами. Если дом старый и проводка не имеет заземления, верхнее крепление в розетке не используется.
На последнем этапе вся конструкция, которая уже подключена к сети вставляется в подрозетник. Установив конструкцию в подрозетник, болты не закручивают полностью, а только наживляют. Это делают для того, чтобы выровнять сердцевину точно по центру. Для этого болты закручивают поочередно, а в конце розеточную сердцевину фиксируют центровым болтом.

Схема подключения

В завершении на розетку устанавливают пластиковую панель или крышку, закрепляя ее шурупом. Проверяют, надежно ли сидит розетка на своем месте путем подключения одного из электроприборов. Если при вытаскивании вилки панель и сердцевина розетки не шатаются, все прошло, так как нужно. Но если розетка закреплена слабо, то придется снять верхнюю панель и затянуть все болты сильнее.

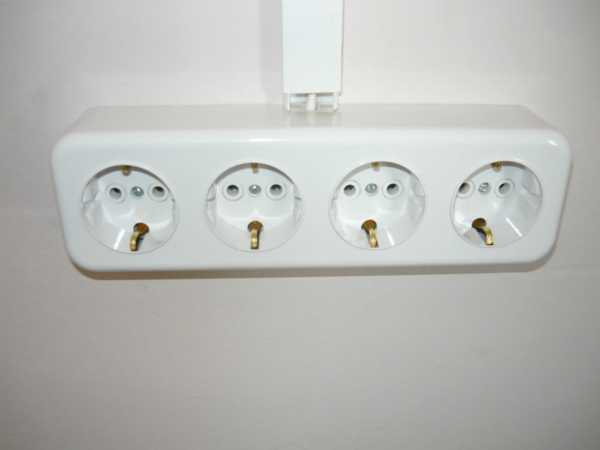

Как заменить обычную розетку на наружную

Жителям старых построек с деревянными перекрытиями или домов с наружной проводкой интересно будет узнать, как правильно заменить розетку и соблюсти все меры безопасности. Из-за того, что дерево быстро возгораемый материал, лучше поставить розетку наружного типа. Конечно, теряется эстетичность, но безопасность должна стоять на первом месте.

Преимущество внешних розеток в том, что все проблемы оказываются на виду. Если возникнет неисправность в контакте, корпус устройства начинает плавиться, темнеть и сразу станет понятно, что розетку нужно поменять.

Принцип монтажа тот же, что и при обычном типе розетки. Сначала снимается верхняя панель, конструкция устанавливается в подрозетник, присоединяются жилы провода и зажимаются лапки. Потом основание розетки прикручивается к стене. Устройства такого типа могут выпускаться с крышками. В таком случае розетку можно установить на улице.

Для домов с деревянными стенами в целях безопасности рекомендуют установку наружных розеток

Как самому заменить розетку одинарную на новую двойную

Как правильно заменить одинарную розетку на двойную? Это актуально в том случае, если планируется подключать несколько электроприборов одновременно. Такие розетки могут быть стационарные и сборные. Первые подключаются выше изложенными способами. В сборном случае понадобится дополнительный кабель с тремя жилами: фаза, ноль и заземление.

Последние нужно протянуть между подрозетниками, при этом в том из них, в котором уже имеется выход основного провода, к зажимам подсоединяют по паре кабелей – от основного и вспомогательного. В другом подрозетнике все подключается стандартно.

Как правильно заменить розетку, основные параметры

Во избежание непредвиденных ситуаций при замене старой розетки на новую необходимо соблюдать правила безопасности:

Ручки всех инструментов, которые будут использоваться нужно изолировать изолентой;
Перед тем, как заменить электрическую розетку, нужно удостовериться, что электричество в квартире отключено;
Не допускать соприкосновение оголенного провода с телом;
Перед подключением, каждая жила в кабеле должна проверяться индикаторной отверткой.

Надеемся, что наша статья ответила на вопрос, как заменить розетку дома быстро и без негативных последствий. Соблюдая правила безопасности, установка розетки своими руками не вызовет трудностей. Нужно только следовать инструкциям и быть аккуратным при работе с электричеством.

Как самостоятельно поменять розетку

Когда нужно менять розетки

Необходимость заменить старую розетку на новую возникает, когда:

В помещении есть устройства старого образца, которые имеют непривлекательный внешний вид. К ним нельзя подключить электроприборы с европейским штекером (евровилка).
Нужна двойная розетка. Большинство людей в быту применяют тройники или переноски. Это удобно, но небезопасно. Если нужно подключать несколько приборов, лучше установить двойные розетки.
Расшатался подрозетник или на отверстиях появились следы подгорания. Если не предпринять меры, может произойти возгорание.
Ремонт. Специалисты советуют устанавливать розетки на высоте 40 см от пола. Раньше стандарты были другими, и устройства монтировались на высоте примерно 1 м.

Еще одним поводом сменить розетки является новая дизайнерская задумка относительно оформления интерьера.

Необходимые материалы

До начала работы необходимо подготовить следующие материалы и инструменты:

Новая розетка. Бывает разных видов: одинарная, двойная, накладная, внутренняя. Розетки отличаются допустимым количеством ампер. Для энергоемкой бытовой техники рекомендуется устанавливать устройства помощнее.
Подрозетник, или монтажная коробка. Иногда старый подрозетник закреплен в стене плотно и не расшатывается, но оставлять его небезопасно.
Стартовая шпаклевка или алебастр и шпатель. Не потребуются только для монтажа розетки в гипсокартон, но при работе с бетонными или кирпичными стенами смесь и шпатель незаменимы.
Отвертка. Понадобятся индикаторная и крестообразная. С помощью индикаторной проверяются провода на наличие в них электрического тока, а также закручиваются небольшие шурупы.
Пассатижи. Используются на многих этапах работы.
Кусачки. Нужны, чтобы откусывать провода и снимать с них изоляцию.

Демонтаж старой розетки

Начало рабочего процесса — демонтаж старой внутренней или накладной розетки. В обоих случаях есть нюансы.

Внутренняя

Снять внутреннюю розетку своими руками несложно:

Открутить центральный винт или болт и снять крышку. Процедура часто проводится, если устройство нужно просто отремонтировать, например, подтянуть распорные лапки или контакты.
Аккуратно вытащить сердцевину.
Отсоединить питающие провода. При необходимости снять изоляцию пассатижами. Использовать нож не рекомендуется — есть риск повредить провод.

Накладная

Если розетка накладная, процесс демонтажа будет выглядеть так:

Отключить напряжение.
Проверить отсутствие тока отверткой с индикатором.
Отсоединить болты, снять крышку.
Отключить провод питания и заземления.
Снять основание, выкрутив закрепляющие его саморезы.
Осторожно убрать деревянную часть.

После всех вышеперечисленных действий из стены будут торчать провода.

Установка монтажного короба

Для установки в гипсокартон — имеют два ушка.
Для монтажа в бетонные и кирпичные стены.

Закрепить подрозетник в стене можно с помощью гипсового или алебастрового раствора:

Подготовить раствор. Смесь нужно медленно всыпать в воду, постоянно помешивая. По консистенции она должна напоминать густую сметану.
Смочить стену водой и нанести тонкий слой гипса/алебастра. Сделать так для внутренней части отверстия и наружной.

Действовать нужно быстро. Раствор застывает в считанные минуты.

Важно! Новый пластиковый подрозетник не должен выходить за пределы стены. Вмонтированная в него розетка небезопасна и портит внешний вид помещения.

Подключение

Помните о маркировке проводов:

Фаза обычно белая, хотя бывает серой, красной или черной.
Ноль окрашен голубым (иногда синий).
Заземление имеет желто-зеленый цвет изоляционного покрытия.

Важно! Чтобы внутренний механизм не перекосился, болты необходимо наживить и после этого закручивать.

Установка лицевой панели

Когда панель установлена, следует включить электричество.

Установка двойного устройства

Монтаж двойной розетки бывает двух видов:

Если конструкция стандартная, установка схожа с обычной одинарной. Отличие кроется в подключении фазного и нулевого провода к разным пластинам.
Иногда используется сборная конструкция. Чтобы ее поставить, нужны дополнительные провода. На клемму приходится два провода — основной и дополнительный. Дополнительный проводник следует вывести во второй монтажный короб. После установить еще один механизм.

Очень важно правильно расположить заземление.

Работа с гипсокартоном

Первым делом необходимо провести кабель к тем местам, где будут установлены розетки, и через вырезанные отверстия вывести наружу.
Закрепить подрозетник.
Разделить лицевую панель и рабочий механизм, открутив закрепляющий болт.
К контактам розетки подсоединить кабель. Надежно затянуть.
Подключить провод заземления к контакту, расположенному в центре.
Закрепить устройство в подрозетнике.
Установить декоративную панель.

Обратите внимание! Гипсокартон — хрупкий материал, и работать следует максимально осторожно.

Правила работы

Главное правило — сразу отключить электричество.
Инструменты, используемые при работе, должны иметь изолированные ручки.
Нельзя допускать контакт оголенных проводов с телом.
Провода необходимо проверять индикаторной отверткой или мультиметром.
Если произошел удар током, нужно оперативно оказать пострадавшему первую помощь.

klub-masterov.ru

Как заменить розетку в стене самостоятельно: этапы монтажа

Демонтируем старую розетку

Демонтируем декоративную крышку. Современные крышки крепятся с помощью защелок или шурупов, советские закреплялись винтами. Его то и нужно открутить и аккуратно снять корпус. Для этих целей понадобится плоская или крестовая отвертка. Бывает так, что болты не хотят выкручиваться самостоятельно из-за сорванной резьбы. В таком случае следует помочь им путем расшатывания крышки.
Еще раз с помощью индикаторной отвертки проверяются провода на наличие в них тока. Если все обесточено, можно продолжать работу. Следует ослабить винты, которые держат провода и вытащить сами жилы.
Выкручиваются винты и разжимаются лапки, удерживающие розетку. Механизм вытаскивается из ниши.
Выкручиваются распорки, которые держат розетку в стене и вынимается само устройство со всеми внутренностями.

Подрозетник удерживает конструкцию розетки от расшатывания

Подготавливаем новую розетку к установке

Установка подрозетника для новой розетки

Подключение и установка новой розетки

Фаза — белая, иногда красная, серая или черная;
Ноль — синий или голубой провод;
Земля — желто-зеленый провод.

Не соблюдение правил подключения может привести к замыканию электросети. В зависимости от типа розетки, крепиться она может распорками, дюбелями или болтами. Для того чтобы распорные лапки не мешали их фиксируют канцелярскими резинками.

Процесс установки электрической розетки выглядит следующим образом:

Со старых проводов удаляется изолента.

С помощью прижимного винта фиксируется первый провод – фаза. Зажим должен быть крепким, иначе провод будет отходить, и розетка перестанет работать.
Тоже самое проделывается с остальными проводами. Если дом старый и проводка не имеет заземления, верхнее крепление в розетке не используется.
На последнем этапе вся конструкция, которая уже подключена к сети вставляется в подрозетник. Установив конструкцию в подрозетник, болты не закручивают полностью, а только наживляют. Это делают для того, чтобы выровнять сердцевину точно по центру. Для этого болты закручивают поочередно, а в конце розеточную сердцевину фиксируют центровым болтом.

Схема подключения

Как заменить обычную розетку на наружную

Для домов с деревянными стенами в целях безопасности рекомендуют установку наружных розеток

Как самому заменить розетку одинарную на новую двойную

Как правильно заменить розетку, основные параметры

Ручки всех инструментов, которые будут использоваться нужно изолировать изолентой;
Перед тем, как заменить электрическую розетку, нужно удостовериться, что электричество в квартире отключено;
Не допускать соприкосновение оголенного провода с телом;
Перед подключением, каждая жила в кабеле должна проверяться индикаторной отверткой.

master-houses.ru

Как поменять розетки самому дома правильно? Двойную и обычную

Главное – безопасность!

Перед тем, как приступить к ремонту электрического прибора, следует помнить о простых правилах безопасности.

Для начала нужно выяснить, в чем причина замены. Если устройство просто плохо держится в стене, то достаточно подкрутить шурупы. Едкий запах, дым или удар током свидетельствуют о том, что установка новой розетки просто необходима.

Правила, которые позволяют избежать травм при смене розетки:

Выключить электропитание во всей квартире. Сделать это достаточно просто. Щиток находится, как правило, в коридоре или подъезде. Если счётчик старого образца и имеет пробки, то нажатие на них обесточит всю квартиру. Во многих домах сейчас установлены электрощиты в виде коробок. В этом случае нужно найти на нем рычажки и перевести их в выключенное положение. Некоторые умельцы считают, что хорошо знают всю проводку и пренебрегают этим простым правилом. Часто последствия в таких случаях имеют плачевный характер.
Выполнять все работы в дневное время. Исключение составляет только тот случай, когда ремонт необходим именно в данное время, и от нее зависит нормальная жизнедеятельность семьи. Можно воспользоваться фонариком и резиновыми перчатками. В других вариантах демонтаж лучше отложить на светлый промежуток дня.
Как инструменты для монтажа, так и сама розетка должны быть отличного качества.
Если монтаж электрооборудования осуществляется впервые, то обязательно нужно изучить пошаговую инструкцию по замене и установке. Подробное руководство описано в данной статье.

Инструкция по демонтажу розетки

Снятие защитной крышки электрооборудования. Для этого нужно взять отвертку крестцовую или плоскую. Шуруп, как правило, всегда один и расположен он между двух отверстий для подачи электричества. Если розетка двойная, то и винта два, откручиваем оба. Аккуратно снимаем панель.
Следующий этап – это проверка наличия напряжения. Существует 2 вида провода: контактный и нулевой. Поочередно подсоединяем фазу к каждому из них. После полной уверенности в отсутствии напряжения, можно продолжать работу.
Демонтаж механизма. Вне зависимости от того, какая розетка снаружи, на внутреннем оборудовании с 2 сторон имеются 2 винта. Они держат лапки, которые соединяют две составные. Сверху и снизу находятся еще пара болтов, они фиксируют 2 провода. Поочередно откручиваем все4 болта. Их можно выкинуть, т.к. скорее всего они уже плохо прокручиваются. Для новой установки лучше купить новые винты.
В отверстии стены должно остаться 2 кабеля. Если они оголены, то необходимо обмотать их изолентой.
Последним шагом демонтажа будет проверка размера нового подрозетника. Если он не полностью входит в стену по глубине, то можно его подрезать. Этот вариант подходит для пластмассовых образцов. Если оборудование выполнено из металла, то придется углублять отверстие в стене.

Следует отметить, что при демонтаже можно обнаружить, что подрозетник отсутствует. Такие розетки часто устанавливали в старых домах, с целью экономии.

Конечно, это неправильно и не стоит повторять чужих ошибок. В этом случае не надо теряться, нужно просто аккуратно отсоединить внешнюю часть.

Подготовка новой розетки

Не всегда при монтаже требуется подрозетник. Зависит это от конструкции нового электрооборудования. В некоторых современных образцах в качестве защиты используются сама центральная часть.

Рассмотрим более подробно этот вариант.

Внешний вид этого варианта отличается тем, что вокруг него имеется специальная металлическая рама, а механизм изначально крепится к самому ободку.

Продается такое оборудование цельным, т.е. внешняя панель, рама и механизм соединены между собой. Для начала монтажа нужно отсоединить наружную часть от защитной рамы. Крепление осуществлено с помощью болтов, поэтому их просто нужно открутить.

Остаются только ободок и механизм.

При внимательном рассмотрении механизма можно увидеть, что на нем уже не 4, а 5 винтов. Последний расположен вверху между двумя контактными. Этот болт держит специальную пластину.

Она прижимает контактные провода более крепко, что позволяет устанавливать вилку прочно. Также это служит дополнительной защитой от удара электричеством.

Инструкция к установке

устройство

Установка евророзетки:

Удаляем изоленту. Измеряем глубину отверстия, предназначенную для кабеля. Если размер не совпадает нужно зачистить защитный слой резины. Оголенный кабель должен совсем немного выступать из отверстия;
С помощью прижимного винта вставляем первый провод. Фиксация должна быть очень надежная. Если этого не будет, розетка довольно быстро перестанет работать. Чтобы это сделать кабель нужно аккуратно потянуть, он не должен двигаться из стороны в сторону;
Повторяем эту же процедуру со вторым проводом. Нельзя забывать про аккуратность при оголении проводов.
В случае если была куплено оборудование с заземлением, необходим специальный кабель. Он есть не во всех жилищах. В новых домах или квартирах после ремонта такой кабель, как правило, присутствует. Вставляется кабель в верхнее отверстие механизма. Если дом старый и провода с заземлением нет, то выполнять данный пункт не требуется. Нужно учесть, что оборудование без заземляющего провода сможет подавать электричество не во все виды вилок. Поэтому стоит задуматься о его проведении;
Основное подключение сети завершено. Далее следует установить механизм в отверстие стены и зафиксировать с помощью расторопных лапок. Снаружи устанавливается защитная панель из пластмассы.

Установка, требующая наличия нового подрозетника:

Новая коробка требуется тогда, когда не получается зафиксировать лапки на старом подрозетнике. Выше указывалось, что при демонтаже проверяется, подходит ли новая коробка в старое углубление. Следовательно, на этапе монтажа новая конструкция должна идеально входить в стену. Чтобы подрозетник крепко держался, нужно залить его специальным раствором, например клеем.
Фиксация нового механизма зависит от конструкции. Это будут расторопные лапки или винты, которые прикручиваются к самой коробке.
Оголяем провода. Делается это как и в первом варианте.
Подсоединяем кабели к общему механизму. Защитная рамка при этом не снимается, а также остается, скреплённая с оборудованием.
Прикручиваем винты сверху и по бокам. Устанавливаем наружную пластмассовую панель и раму. Монтаж завершён.

Особенности установки двойной розетки

Различают 2 механизма подключения такого оборудования. Первый подразумевает в себе 2 выхода электропитания из одной точки. Это крайне небезопасный вариант.

Связанно это с тем, что сила тока остается неизменной, а напряжение и нагрузка возрастают. Из этого следует, что такой вариант недолговечен. Кроме того, креплений у механизма значительно меньше, чем у одинарного варианта, поэтому контакт с вилкой будет более слабый.

Двойные отверстия лучше выводить из разных точек. Это значит, что наружная панель будет двойная и соединена вместе, а внутри источники питания будут разными.

В этом случае риск скачка напряжения и удара током является таким же, как и в одинарных розетках, т.е. почти равен нулю.

Следует учитывать и то, где именно будет, установлен такой механизм.

Так, например, при установке в бетонную стену, небольшое количество отверстий для крепления не имеет значений, т.к. основа очень крепкая.

Стены, выполненные из ДСП, ОСБ или ДВП не смогут долго удерживать в себе такое оборудование, со временем механизм начнет вываливаться.

Необходимое оборудование

Розетка

Лучше всего выбирать новые образцы. А именно европейское производство. В них вилки держатся более прочно, и сама конструкция очень устойчива. Устройства, изготовленные в России, тоже имеют хорошее качество.

Следует отметить то, что если в квартире установлены розетки старого советского образца, то замену нужно осуществить обязательно. Такое оборудование может выйти из строя в любой момент.

Подрозетник

Как правило, они имеют стандартный диаметр 7 см. Встречаются и более крупные варианты, но они требуются для розеток старого образца. Поэтому если сверление стены не входит в планы по ремонту розетки, перед покупкой подрозетника необходимо измерить отверстие.

Материал для использования данного электрооборудования разнится. Это пластмасса или металл. Если стена бетонная, кирпичная или из любого другого негорючего материала, то можно смело устанавливать металлические подрозетники. Деревянные, фанерные или гипсокартонные очень хрупкие. Поэтому для установки розетки в таких комнатах нужно использовать пластмассовую основу.

Отвертка

Основное оборудование для монтажа и демонтажа. Все розетки крепятся на болты и шурупы, именно поэтому без отвертки невозможно представить такой ремонт.

Изолента

Используется в качестве изолирования проводов, чтобы исключить риск удара током. Требуется для удлинения старых проводов.

Указатель напряжения

Он необходим для того, чтобы проверить осталось ли напряжение в цепи. Проверять нужно оба контакта. Если индикатор не изменился, то можно смело приступать к работе.

Перчатки

Используют, как тканные, так и резиновые образцы. В случае, когда напряжение совершенно точно отсутствует, можно использовать первый вариант. Резиновые перчатки используются, если в наличии нет указателя напряжения, т.к. резина практически не проводит электрический ток. Работать в них неудобно.

Блиц-советы

При отсутствии в доме кабеля заземления, не стоит отказываться от покупки механизма с таким отверстием. Стоят они немного дороже. Но при этом конструкция устанавливается в стене более прочно, что продлевает срок эксплуатации. Контакт с вилкой также намного прочнее;
Следует тщательно отмерять контакт оголенного провода. Если он будет выходить из отверстия слишком сильно или, наоборот, не будет вообще виден, то розетка прослужит краткий срок. В ближайшем времени придется повторить процедуру.
Если присутствует возможность не устанавливать двойную панель из одной точки, то лучше поставить два одинарных механизма с различным подключением;
Когда в доме меняется вся проводка, следует поменять высоту нахождения розеток. Она должна составлять около 20 см от пола.

housetronic.ru
