Замена светодиода в фонарике на более мощный. Как увеличить яркость светодиодного фонарика: полное руководство по модернизации — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как сделать светодиодный фонарик ярче. Какие способы увеличения яркости существуют. Какие детали можно заменить для повышения мощности. На что обратить внимание при модернизации фонарика.

Содержание

Подготовка к модернизации светодиодного фонарика

Прежде чем приступать к увеличению яркости фонарика, необходимо убедиться, что он способен выдержать повышенную нагрузку. При замене светодиода и платы драйвера на более мощные компоненты возрастает тепловыделение, которое может повредить фонарь без надлежащего отвода тепла.

На что следует обратить внимание в первую очередь:

Проверьте надежность соединения между платой светодиода (MCPCB) и поверхностью, на которой она установлена. Плохой тепловой контакт приведет к перегреву.
Убедитесь, что между платой светодиода и поверхностью нанесен тонкий слой термопасты. Во многих дешевых фонариках ее может не быть вовсе.
Используйте качественную термопасту, например Arctic MX-4 или Noctua NT-h2. Даже небольшое количество размером с рисовое зернышко улучшит теплоотвод.

Также подготовьте прибор для измерения яркости — это может быть специальное приложение для смартфона с датчиком освещенности. Оно позволит оценивать результат после каждой модификации.

Замена элементов питания на более мощные

Один из самых простых способов увеличить яркость — использовать более качественные и мощные элементы питания. Какие варианты существуют:

Для фонариков на батарейках AA:

Замените щелочные батарейки на качественные аккумуляторы, например Panasonic Eneloop. Они способны выдавать больший ток.
Попробуйте литиевые батарейки 1.8В вместо обычных 1.5В. Но будьте осторожны — повышенное напряжение может повредить схему.

Для фонариков на 3 батарейках AAA:

Лучший вариант — переход на один литий-ионный аккумулятор 18650. Он обеспечит большее напряжение и ток.
Но не забывайте о безопасности при использовании Li-ion аккумуляторов — нужно качественное зарядное устройство.

Для фонариков на 18650:

Если используется дешевый аккумулятор, замена на качественный может дать прирост яркости 20-50%.
Рекомендуется выбирать аккумуляторы известных брендов с высоким максимальным током разряда.

Не забудьте, что после замены элементов питания может потребоваться перенастройка драйвера фонарика.

Модернизация светодиода и платы MCPCB

Замена светодиода — еще один эффективный способ увеличить яркость, особенно для старых или дешевых фонариков. Какие варианты существуют:

Замена устаревших 5-мм светодиодов:

Подходит в основном для совсем дешевых фонариков. Можно заменить на более современный и яркий 5-мм светодиод.
Но такие фонарики обычно имеют плохой теплоотвод, поэтому сильно увеличить яркость не получится.

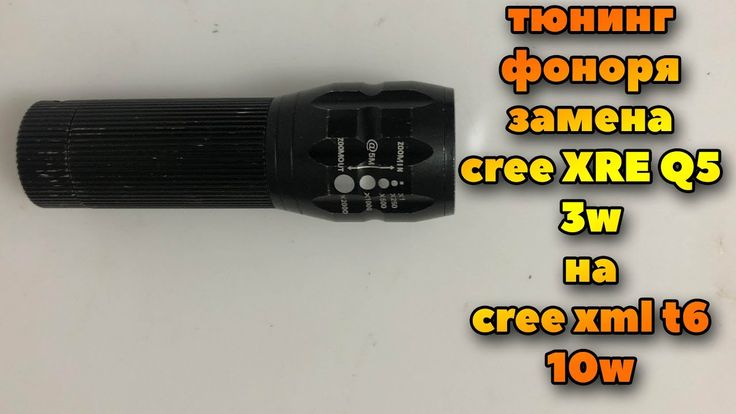

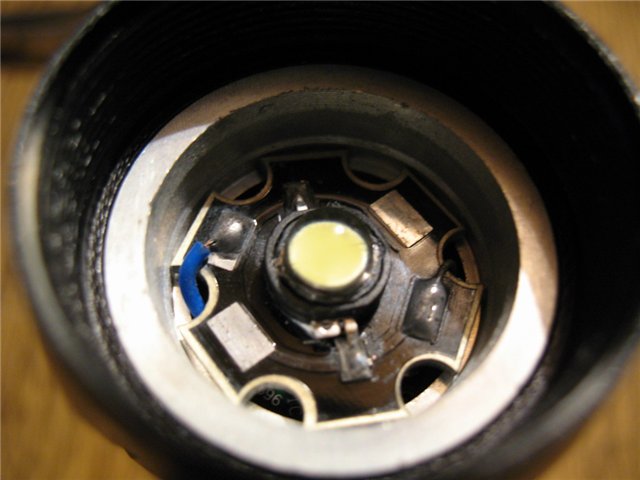

Замена светодиодного чипа на плате MCPCB:

Рекомендуется заменить всю плату MCPCB целиком на медную с уже припаянным светодиодом.

Обратите внимание на напряжение нового светодиода — оно должно соответствовать схеме фонарика (обычно 3В).
Популярные варианты: Cree XHP50.2 3В, Luminus SST40. Они способны выдавать 2000-3000 люмен при должном охлаждении.

При замене светодиода может потребоваться модификация отражателя или линзы фонарика для правильной фокусировки нового излучателя.

Улучшение проводки и контактов

Даже с мощным аккумулятором и светодиодом фонарик может не раскрыть весь потенциал из-за ограничений в проводке. Что можно улучшить:

Замените тонкие провода между драйвером и платой светодиода на более толстые медные, например AWG22 или AWG20.
Сделайте байпас пружин — припаяйте дополнительный провод параллельно пружинам для уменьшения сопротивления.
Замените пружины на более толстые с меньшим сопротивлением.

Эти улучшения могут дать прирост яркости на несколько процентов, что особенно заметно для мощных фонариков.

Модернизация драйвера фонарика

Замена драйвера — самый сложный, но и самый эффективный способ увеличить яркость. На что обратить внимание при выборе нового драйвера:

Размер платы должен соответствовать посадочному месту в фонарике.
Входное напряжение должно подходить под используемые элементы питания.
Выходное напряжение должно соответствовать установленному светодиоду.
Максимальный выходной ток определяет предельную яркость фонарика.

Для бюджетных фонариков с драйверами на чипах AMC7135 можно просто добавить несколько таких чипов для увеличения тока. Каждый чип добавляет примерно 350-380 мА.

Самые продвинутые драйверы на основе FET-транзисторов способны выдавать очень высокие токи, но требуют хорошего охлаждения фонарика.

Модернизация фонариков Maglite

Старые модели популярных фонариков Maglite на лампах накаливания также можно модернизировать. Какие варианты существуют:

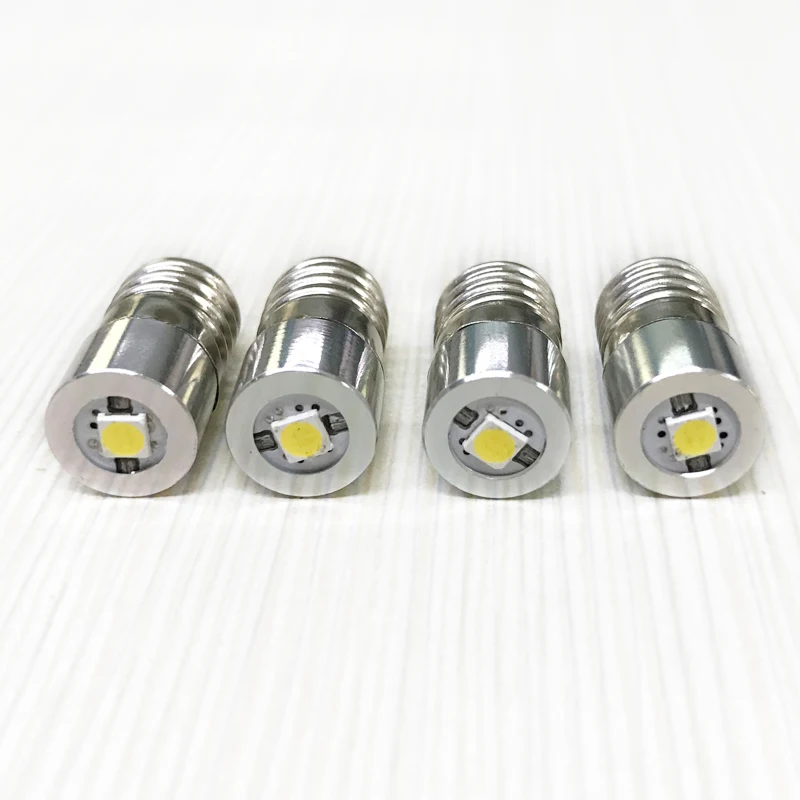

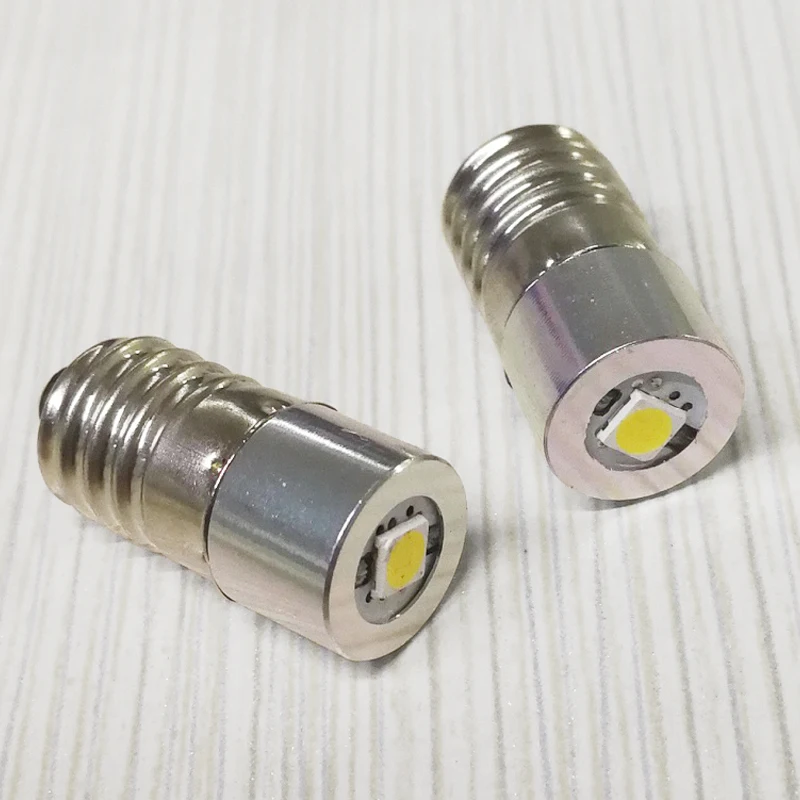

Самый простой способ — установка готового светодиодного модуля вместо лампы. Это значительно увеличит яркость и время работы.
Для любителей DIY возможна полная модернизация с заменой драйвера и установкой мощного светодиода. Но это потребует навыков и специальных инструментов.

Стоит ли модернизировать старый Maglite? Это имеет смысл, если:

Фонарик имеет эмоциональную ценность.
Вы хотите использовать его как аварийный свет с длительным временем работы.
Вам интересен сам процесс модернизации.

Если же нужен просто очень яркий современный фонарь, проще купить новую модель.

Важные моменты при модернизации фонарика

При увеличении яркости фонарика следует помнить о нескольких ключевых моментах:

Повышение яркости всегда ведет к увеличению нагрева. Убедитесь, что фонарик способен эффективно отводить тепло.
Более мощный светодиод требует более мощного драйвера и элементов питания. Все компоненты должны соответствовать друг другу.
Увеличение яркости обычно снижает время работы. Найдите баланс между этими параметрами.
Не забывайте о безопасности при работе с литий-ионными аккумуляторами и мощными светодиодами.

Модернизация фонарика может быть увлекательным хобби, но требует определенных знаний и навыков. Если вы не уверены в своих силах, лучше обратиться к специалистам или приобрести современный яркий фонарик.

Невидимый свет — Сделай сам на портале Энерговектор

Наша заметка о том, как переделать ненужную web-камеру от компьютера на ближний ИК-диапазон (см. «Энерговектор», № 7/2014 г., с. 10) вызвала большой интерес у читателей. Многим любителям помастерить что-нибудь на досуге захотелось опробовать возможность ночного видения, не приобретая дорогого специального оборудования. Но они столкнулись с проблемой: качество изображения камеры с крошечным глазком-объективом сильно зависит от освещённости снимаемых объектов. Нужна ИК-подсветка.

Заметим, что во многих камерах охранных систем имеются ИК-светодиоды для подсветки. Днём такие камеры работают преимущественно в видимом свете, а ночью — в невидимом инфракрасном.

Для нашей цели проще всего взять старый добрый фонарик с лампой накаливания и закрыть его стекло несколькими слоями чёрной слайдовой или негативной фотоплёнки.

Но лучше, в струе повышения энергоэффективности, воспользоваться ИК-светодиодами.

Почти любой светодиодный фонарь можно перенастроить на ближний ИК-диапазон, если заменить в нём белый светодиод на инфракрасный. Последний легко приобрести в магазине электронных компонентов или извлечь из уже ненужного пульта ДУ. Учтите, что чем позже выпущены светодиоды, тем они более эффективны, то есть дают более мощный световой поток на каждый ватт энергопотребления. Также отметим, что из пульта ДУ от игрушечного вертолёта можно извлечь сразу три ИК-светодиода.

За основу для переделки лучше взять фонарик с выключателем, состояние которого видно по положению движка или кнопки. Потому что невооружённым глазом отличить включённый ИК-фонарик от выключенного невозможно. Также не стоит переделывать яркий фонарь с мощным светодиодом, который смонтирован на теплоотводящей металлической пластине. Такому светодиоду будет трудно найти подходящую ИК-замену.

Предпочтите «светило» попроще — с одним или несколькими выводными светодиодами в прозрачных пластмассовых корпусах.

Для иллюстрации этой статьи мы модернизировали пластмассовый фонарик со светодиодом диаметром 8 мм. Найденный на замену ИК-прибор оказался более тонким (5 мм). Между тем конструкция фонаря такова, что светодиод своим корпусом должен плотно входить отверстие в перегородке и прижимать её. Чтобы 5-миллиметровый светодиод не проваливался сквозь отверстие, мы подобрали резиновую прокладку.

По ходу работы нам пришлось удлинить контакты излучающего прибора. Учтите, что паять светодиоды следует быстро, отводя тепло от металлического вывода пинцетом или плоскогубцами, иначе вы рискуете расплавить пластмассовый корпус. При сборке фонарика не забывайте очищать поверхности светодиода, линзы и рефлектора от жирных пятен и пыли.

Постарайтесь установить новый излучательный элемент так, чтобы сохранить возможности фокусировки фонаря (кристалл должен оказаться на том же месте). Чтобы не перепутать полярность, заранее посмотрите, как светодиод был впаян «на родине» в пульте ДУ.

Не забывайте о технике безопасности при работе с паяльником и другими инструментами. Не спешите.

Далее следуйте инструкциям на фотографиях.

Источник: Энерговектор

Поговорим про… фонарики? / Хабр

Приветствую, %username%!
Это небольшой ликбез на тему сегодняшнего состояния отрасли портативного освещения.
Disclaimer
К показанным фонарям и остальному железу я отношения не имею. Их рекламой данный пост не является.

Поехали, начнем с современных светодиодов

Светодиоды

На сегодняшний день самой большой популярностью пользуются светодиоды фирмы Cree.
У них на сегодняшний день самое лучшее соотношение Лм/вт и при этом есть отличные нейтральные и теплые варианты, в том числе с высоким Cri. Правда, что касается именно «теплого лампового света» и высоких Cri, тут не так давно на рынке появились диоды от японской фирмы Nichia, которые, по отзывам видевших как они светят людей, выдают просто чудесный свет(нейтральный/теплый, Cri >90), пригодный даже для постоянного использования дома.
Конечно, пока что чем «теплее», тем ниже эффективность диода. Поэтому в основном в фонарях используются более холодные или нейтральные версии.
При этом даже холодный Cree в дешевом фонаре будет гораздо приятней на вид и гораздо, гораздо ярче чем ваша старая светодиодная лейка.

И так. Из всего многообразия в современных фонарях в 99% случаях стоят диоды Cree либо XP-G/XP-G2

либо XM-L/XM-l2.

Те, что с приставкой 2 построены на новой технологии SC³ и выдают в среднем на 10-20% больше света, чем те, что без нее.
В частности, один XP-G2 может выдавать ~500 люмен при ~5 ваттах. Это эквивалент 50ваттной лампы накаливания
А один XM-L2 примерно тысячу при десяти. Это уже 75-80ваттная лампочка.

При этом размер XP-G2/Nichia всего 3.45×3.45 мм. а XM-L2 5×5мм. Честно, я когда первый раз увидел XP-G, жарящий на всю катушку, не поверил своим глазам.

Драйверы

Всю эту мощь надо как то питать. Этим занимаются специальные LED драйверы, которые бывают линейные, импульсные, программируемые и еще куча других слов. Другими словами — DC-DC преобразователи с управлением по МК.
Например, на картинке выше — штучный экземпляр ручной работы, импульсный драйвер диаметром всего 17 мм, обеспечивающий постоянную яркость во время работы и с КПД около 95-97%. Разработка и сборка, кстати, Российско-Украинская )

В большинстве китайских, да и российских фонарей стоят обычные линейники, которые плавно гасят диод в зависимости от остаточного напряжения на батарейке. В фонарях посерьёзней драйвер «высасывает» из аккумулятора столько мощности сколько возможно для обеспечения постоянной яркости. Особо хитрые потом еще переходят в пониженные режимы, чтобы выключение не было сюрпризом.

Так же в драйверах могут быть реализованы такие фишки как

Стробоскоп\SOS (один из признаков «китайчатины»)
Контроль разряда батареи
Контроль температуры
moonlight (режим очень слабого свечения, которого хватает на несколько месяцев)
Программирование режимов

и многое, многое другое.

На этом кадре из фильма Oblivion на винтовке видна оптика модуля с тремя светодиодами, в народе «трипла». Разработка конкретно этого светомодуля, между прочим, дело рук московской конторы Lux-RC (+ их партнеров из Oveready(отвечают за корпуса фонарей)).
Фонарик в начале темы тоже спроектирован Lux-RC. Выдает 6000 люмен с 4х аккумуляторов, имеет активное охлаждение.

Оптика

Тут всё и сложнее и проще. Типичный угол свечения для светодиодов — 120 градусов. К тому же, источник свечения — квадрат со стороной 3.45 или 5 мм.
Собрать их в узкий пучок можно, например линзой. Но, линзованные фонари негерметичны, не дают практически никакой засветки и в линзах теряется очень большая часть света. Флешаголики не одобряют )
Поэтому, если хочется качества и дальнобойности, то вам прямая дорога к фонарям с глубоким рефлектором, например тот же Thrunite catapult V3, с которым Тёма поедет в свою следующую экспедицию.

Если надо что то для повседневных нужд, то это уже больше дело вкуса. Есть и мятые рефлекторы и TIR оптика, можно получить практически любой угол хотспота/засветки.

Питание

Все серьезные фонари питаются литиевыми аккумуляторами формата 18650 (18мм диаметр, 65 мм длина). Они на сегодняшний день являются самыми технологически передовыми из всех. А так же не слишком сильно оттягивают карман
Например, Panasonic NCR18650B имеет на борту 3400mAh, Sanyo ZTA около 3000. Так же, начали появляться (те же Sanyo, Samsung, LG) аккумуляторы с максимальным напряжением заряда 4.35V вместо 4.2. Им нужны, соответственно, другие зарядники.

От одного 18650 хороший фонарь может выдавать 1000 нейтральных стабилизированных люмен в течение часа.

Add:
Забыл сказать, что есть 18650 как с встроенной защитой от переразряда (маленькая платка на плюсовом контакте) так и без нее. Если в фонаре такая защита встроена, то нет необходимости переплачивать за protected версии. Ну и иногда защищенные 18650 не влезают в фонарь, так что лучше заранее этот момент прояснить.

bonus

Аккумуляторы формата 18650 используются в повербанках, от которых можно питать телефон\планшет по USB. Например, вот такой на 4 аккумулятора

Умеет выдавать 2A и в случае использования 4х панасоников на 3400 его общая емкость будет около 13500 mAh

Если вам роднее формат AA/AAA, то из Ni-MH аккумуляторов лучшими считаются Sanyo Eneloop. У них очень низкий саморазряд и приличная ёмкость. Не такая, конечно, как у литиевых, но для EDC/домашнего дежурного использования вполне подойдет.
С одного не литиевого AA лучшие фонари снимают порядка 280 люмен. Такой, например как SC52w от Zebralight

Существуют и литиевые аккумуляторы формата AA(14500) но они распространены меньше и пойдут только в те фонари, где это отдельно оговорено.

Охлаждение

Самый, пожалуй, сложный момент. Далеко не все производители задумываются о качественном теплоотводе для фонарей.
(фонарь FL33 на картинке выше — приятное, но довольно дорогое и эксклюзивное исключение)
Сильный нагрев светодиода ведет к уменьшению светового потока и его постепенной деградации. Так же, это не самым приятным образом сказывается на электронной начинке. Это не сильно критично, если вы «жарите» диод не на полную и не очень долго. Но вообще не будет лишним почитать обзоры и отзывы на профильных форумах.

Модификации

Cреди флешаголиков очень распространено «допиливание» фонарей до необходимого им функционала, такое как:

Замена светодиодов на более «теплые»/нейтральные, либо на диоды нового поколения
Модификация охлаждения. От запихивания фольги внутрь «головы» до ручного изготовления медных (и иногда посеребренных!) теплоотводов специально под фонарь
Замена\модификация электронной начинки

Ну, то есть, под замену может пойти всё, кроме корпуса. Есть даже спец магазины, которые торгуют чисто корпусами\головами и т. п.
Так что, если дружите с паяльником, можете сами себе собрать фонарь под свои хотелки.

Советы

Если просто хочется понять и увидеть как светят современные фонарики, вам подойдет любой на XP-G(2)/XM-L(2) с DX и прочих китайских магазинов. Их марки обычно заканчиваются на «Fire», поэтому их так и называют — «разнофаеры» (только чур не путать с дорогущими американскими SureFire). Там же можно купить недорогие(но и качества от них не ждите) 18650. На первое время хватит, но чтоб не портить впечатление от пользования, на питании и зарядке лучше не экономить.
Если хочется чего то большего, то велкам на профильные форумы вроде фонаревки. Там тусуются как флешаголики, так и разработчики. Можно почитать обзоры, посмотреть бимшоты, поучаствовать в холиварах и сделать свой выбор. Ну или заказать себе кастомный фонарь, как это в итоге сделал я.

P.S
Спасибо за помощь в создании топика
Форуму фонаревки
Базе тестов/бимшотов фонарей

Как сделать фонарик ярче? Ознакомьтесь с нашими более чем 10 советами и рекомендациями

Итак, у вас слишком тусклый и слабый фонарик? И вы хотите обновить свой фонарик на что-то более яркое и мощное?

Во-первых, о каком фонарике идет речь? Речь идет о фонарике с лампочкой накаливания? В этом случае обновление может быть очень простым. Вы можете получить все виды светодиодных ламп PR относительно дешево. Дело в том, что они не особенно «очень яркие» по сравнению с фонариками, доступными в наши дни.

В этом случае перейдите на нашу страницу преобразования Maglite LED, потому что некоторые из этих решений идеально вам подойдут.

В этой статье я хотел бы помочь вам увеличить яркость слабого светодиодного фонарика.

Это должно быть полезным для новичков!

На что следует обратить внимание перед обновлением

Есть несколько способов увеличить яркость светодиодного фонарика, но сначала давайте обсудим несколько вещей. Иногда вам действительно не нужно ничего менять.

Подготовка

Перед обновлением фонарика убедитесь, что фонарь выдерживает более высокий ток. Модернизировав светодиод и плату драйвера, фонарик может выделять столько тепла, что он может быть поврежден без надлежащего рассеивания тепла. Светодиод будет уменьшать яркость, когда станет слишком горячим, и, в конце концов, погаснет.

Чтобы обеспечить лучший отвод тепла, еще раз проверьте надежность соединения между платой светодиодных индикаторов (MCPCB) и полкой, на которой она установлена. В некоторых случаях светодиодная плата только касается стенок фонаря, а не сидит на полке. В этом случае не рекомендуется слишком сильно увеличивать яркость. Светодиод, скорее всего, станет синим и перейдет в спящий режим навсегда.

Если ваша светодиодная плата стоит на полке (плоская поверхность под светодиодной платой), убедитесь, что между ними достаточно (не слишком много) термопасты. В некоторых случаях в дешевых фонариках нет термопасты, как на этой картинке.

Не имеет большого значения, какую термопасту вы используете, потому что все лучше, чем ничего. И если вы действительно любите фонарики, вы все равно знаете, что делать.

Вспомните Arctic MX-4 или Noctua NT-h2, а добавьте только пасту размером с маленькое рисовое зернышко.

Алюминиевая светодиодная плата без термопасты и тонких проводов

Есть и другие способы увеличить рассеивание, но это хорошее начало. Вот несколько ссылок на эти термопасты:

Используйте прибор для измерения повышенной яркости

Теперь пришло время подготовить что-то еще.

Вероятно, у вас есть мобильный телефон с датчиком освещенности (не в каждом мобильном телефоне он есть) и вы скачали приложение для измерения уровня люкса. Вот 2 примера приложений для Android:

https://play.google.com/store/apps/details?id=com.tsang.alan.lightmeter&hl=en&gl=US или https://play.google.com/store /apps/details?id=com.doggoapps.luxlight&hl=en&gl=США

На самом деле не имеет значения, какое приложение вы используете, но что-то, с чем вы можете увидеть разницу в яркости вашего фонарика. Каждый раз, когда вы что-то изменяете, вы можете использовать приложение, чтобы увидеть текущие значения люкс. Пожалуйста, убедитесь, что вы проверяете это в темной комнате. Я бы рекомендовал не направлять фонарик прямо на мобильный телефон, а отражать его от потолка. Кроме того, убедитесь, что батареи полностью заряжены при каждом тестировании. Поскольку разряженная батарея дает меньшую мощность, чем полная батарея, сравнение имеет больше смысла.

Обновите свои батареи до более высокого качества

Какие батареи вы используете в настоящее время?

Модернизация батарей типа АА

Если вы используете щелочные батареи, вы, скорее всего, увидите увеличение яркости при простом переходе на перезаряжаемые батареи более высокого качества, такие как Panasonic Eneloop. Щелочные батареи подходят только для слаботочных устройств, таких как часы и пульты дистанционного управления. Они не в состоянии обеспечить достаточно энергии для ярких фонариков.

Если в фонарике используется одна батарейка АА, самый быстрый способ увидеть увеличение яркости — это использовать литиевые батарейки 1,8 В, такие как литиевые батарейки Energizer. Это неперезаряжаемые литиевые батареи! Но будьте осторожны , потому что они на 1,8 В, а не на 1,5 В, и могут повредить фонарик. Так что попробуйте это только в том случае, если вы не против сломать фонарик и не возражаете против дополнительных затрат на батарейки.

3 фонарика ААА

Я часто вижу такие дешевые светодиодные фонарики с батарейным отсеком 3ААА. Мощные светодиоды могут работать только от определенного напряжения и достаточного тока. Таким образом, лучший, самый быстрый и безопасный апгрейд в этом случае — это переход на аккумулятор 18650. Батарея 18650 представляет собой перезаряжаемую литий-ионную батарею с напряжением 4,2 В при полной зарядке.

Существует множество различных типов батареек 18650, но во всех случаях они ярче, чем 3 батарейки ААА. Но литий-ионные аккумуляторы нуждаются в большем уходе, потому что они могут быть опасны, если с ними не обращаться должным образом. Вам нужно надежное зарядное устройство и аккумулятор.

Аккумуляторы 18650/Аккумуляторы 21700/Аккумуляторы 14500

Так вы уже пользуетесь аккумулятором 18650, а фонарик у вас еще слабенький? Возможно, вы купили дрянной аккумулятор, который не может обеспечить достаточный ток. В таких случаях это простое обновление путем замены аккумулятора.

Вот изображение некоторых из худших аккумуляторов 18650, которые вы можете купить в Интернете. Часто дешевые фонарики поставляются с одним из этих дрянных аккумуляторов 18650. Если ваш выглядит как любой из них, будьте осторожны.

Простой замены батареи на качественную может быть достаточно, чтобы увеличить яркость на 20-50%, в зависимости от того, насколько плоха ваша старая батарея.

Если вы хотите узнать, какие аккумуляторы 18650 или 21700 лучше, загляните на нашу страницу «Лучшие аккумуляторы для фонарей».

Модернизация светодиода и платы светодиодов

Дешевые 5-миллиметровые светодиоды

В основном существует 2 типа светодиодов, а именно более старые дешевые 5-миллиметровые светодиоды, как показано на следующем рисунке. А тот со светодиодными чипами на светодиодных платах. Но это будет включать некоторую пайку.

Я бы посоветовал только апгрейдить 5мм светодиоды, для интереса. Такие фонари обычно в лучшем случае некачественные, потому что у них нет хорошего теплоотвода и довольно плохая диаграмма направленности. Но их модификация может стать отличным опытом.

Xanes 51UV

Светодиодный чип

Отличный способ увеличить яркость старых светодиодных фонарей — просто заменить светодиод. И, должен признаться, я не большой любитель моддинга фонариков (много чего сломал при этом).

Если ваш фонарь старше 5-6 лет или это дешевый фонарик, скорее всего, ваша светодиодная плата изготовлена из алюминия. Я бы рекомендовал измерить текущую светодиодную плату и заменить ее медной светодиодной платой с уже подключенным светодиодом. Его гораздо проще заменить, чем просто светодиодный чип. 2 отличных места, где можно купить медные светодиодные платы:

https://intl-outdoor.com/
http://kaidomain.com/

Светодиод на медной плате

При обновлении платы светодиодов с помощью светодиодного чипа убедитесь, что вы покупаете его с правильным напряжением. Рекомендуется дважды проверить напряжение текущего светодиода перед покупкой нового. Хотя я почти уверен, что в 9 из 10 случаев это светодиод на 3В. Кроме того, используемый в настоящее время отражатель, скорее всего, не предназначен для светодиода, до которого вы хотите его обновить. Таким образом, отражатель может нуждаться в некоторой модификации, которая включает в себя другую прокладку для светодиодов или большее отверстие.

Несколько популярных светодиодов высокой мощности 3 В

Cree XHP50.2 для 3 В. (Обычно XHP50 рассчитаны на 6 В, и лишь немногие из них на 3 В). Им нужны платы драйверов высокой мощности, чтобы действительно получить от них максимум. Они способны выдавать несколько тысяч люменов
Люминус SST40. Может производить до 2000 люмен с правильным драйвером, медной светодиодной платой и т. д.

Оба варианта можно приобрести на сайтах: Kaidomain, Fasttech или Intl-outdoor.com

Светодиоды меняются так часто, что сложно уследить за всеми новыми моделями и типами.

Обновите драйвер, провода и пружины

Итак, вы обновили аккумулятор, установили новый светодиод с медной платой и добавили термопасту для лучшего отвода тепла, но вам все еще нужно больше мощности, что делать?

Модернизация проводов

Прежде всего, убедитесь, что провода между драйвером и платой светодиодов медные и достаточно толстые. Если провода у вас слишком тонкие, это уменьшит ток, который они могут передавать на светодиод.

В большинстве дешевых фонариков используются провода AWG28 или хуже. Я бы порекомендовал взять что-то между AWG20 и AWG22, но AWG22 подходит для большинства фонариков. Только если вы превысите 5 ампер, вам действительно нужно опуститься ниже AWG20. Чем толще провода, тем больший ток они могут выдержать.

Вот дешевый источник проводов AWG22

Kaidomain

Обойти или обновить пружины

Если вы находитесь на этом уровне модернизации, вы, вероятно, опытный моддер фонарей, а это, вероятно, ниже вашего уровня. Но я просто хочу указать на это для всех, кто не очень любит фонарики, но хочет еще больше увеличить яркость.

Есть еще несколько трюков для увеличения яркости, и это путем модернизации пружин (как со стороны водителя, так и со стороны задней крышки) или обхода их.

Обход пружины — это просто добавление медного провода от верхней части пружины к плате, к которой она прикреплена. Таким образом, он уменьшает сопротивление и возможное падение напряжения и, следовательно, может увеличить энергию, которую он может транспортировать. весна. Имейте в виду, что эти обновления не являются самыми большими изменениями вывода, а увеличивают яркость всего на несколько дополнительных процентов.

Пружинный байпас

Обновление драйвера

Если вы знаете, что рассеивание тепла не является проблемой, светодиод является мощным, и у вас есть хорошие батареи, самое большое изменение, которое может иметь значение, — это обновление драйвера.

Драйверы бывают разных размеров и с множеством опций. Но некоторые из наиболее важных вещей, о которых следует помнить, это:

Диаметр платы драйвера. Вы не можете купить 20-миллиметровую плату и ожидать, что она подойдет, когда текущая плата имеет размер 17 мм.
Входное напряжение. Если в вашем фонарике используется одна батарея 18650, максимальное входное напряжение составляет около 4,2–4,35 В.0084
Выходное напряжение. Если светодиод, который вы используете, рассчитан на 3 В, вам не следует приобретать драйвер с выходным напряжением 6 В. Даже если на входе 4,2 В, на выходе драйвера в большинстве случаев около 3 В.

Чем больше ампер может выдавать плата драйвера, тем ярче может быть фонарик.

Модернизация плат драйверов AMC7135

В некоторых бюджетных фонарях используются популярные платы драйверов с чипами AMC7135. В некоторых случаях эти платы имеют только 3 или 4 таких чипа. Добавляя еще несколько, вы увеличиваете максимальный ток, что делает фонарик ярче. Каждый чип добавит 350 мА, а новый добавит 380 мА.

На следующем рисунке вы можете видеть, что есть еще 2 пустых места для добавления 7135 фишек. Драйвер

с 2*7135 чипами. И 2 пустых места

Если вы зайдете так далеко, вы, вероятно, лучше меня разбираетесь в моддинге. Самое крупное обновление драйвера будет включать в себя плату драйвера на основе FET. Их также можно купить в Kaidomain.

Самые лучшие и дешевые дропины и замены.

0163

Простые комплекты для переоборудования светодиодов

Комплекты для переоборудования светодиодов высокой мощности

Превратите свой Maglite в светодиодный

Старые модели Maglite продавались только с лампами накаливания. Чем больше батарей в этих Maglites, тем ярче они были.

В 2006 году компания Mag Instruments начала оснащать свои фонарики Maglite светодиодными излучателями. Светодиодные фонари
становятся все более и более популярными по многим причинам, и Mag Instruments не может остаться в стороне.

Maglite, изображенный справа, принадлежит мне. Я немного подпилил его вручную, чтобы он выглядел более привлекательным. Я также заменил заднюю крышку и безель, используя те, что были от серебряного Maglite, которые у меня все еще были; чтобы создать привлекательный контраст.

По моему честному мнению, я бы модернизировал Maglite до вставной светодиодной лампы PR только по одной из следующих причин:

Фонарик имеет эмоциональную ценность.
Вы просто хотите использовать его в экстренных случаях! (Это здорово, потому что «вставки», увеличивающие срок службы батареи, дешевы)
Вам плевать на экстремальную яркость.
Вы хотите создать «единственный в своем роде» свет, который вы модифицировали самостоятельно (включая некоторые файлы/ЧПУ)

Лично я бы не стал модернизировать Maglite до светодиодной лампы PR по следующим причинам:

Я хочу иметь очень яркий фонарь.
Я хочу установить в свой Maglite новейший светодиод.
Я хочу оставить его оригинальным для своей «коллекции».

Как заменить старую ячейку «C» и «D» Mag light/Maglite на светодиодный излучатель?

Самый простой способ обновить вашу старую лампу накаливания Maglite — это купить новую светодиодную лампу PR. Компания Maglite поставляет эти лампы для замены светодиодных излучателей PR уже много лет. Это простой способ увеличить яркость и увеличить время работы Maglite в несколько раз по сравнению с лампами накаливания.

Увеличить яркость или время работы?

Возможно, вы никогда не задумывались над этим вопросом, но это важный вопрос, который необходимо задать себе перед обновлением вашего Maglite. Помните, что увеличение яркости обычно также означает уменьшение времени работы.

Но вы всегда можете изменить свой Maglite по своему вкусу. Вы можете получить как лучшее время работы, так и лучшую яркость одновременно; с помощью регулируемой платы электроники (драйвера).

Модернизация Maglite может быть очень увлекательной! Они также достаточно сильны, чтобы выдержать избиение. Просто имейте в виду, что это будет стоить немного времени и денег, если вы хотите использовать светодиоды высокой мощности.
Если вы считаете, что время, проведенное вами, будет приятным, а денежные затраты вас не беспокоят… дерзайте.
Настройте свой Maglite так, чтобы вы им гордились.

В противном случае посмотрите список самых ярких фонариков на рынке или самых дальнобойных фонарей, если вы хотите, чтобы луч достигал и освещал предметы на экстремальных расстояниях.

Легкое преобразование MAGLITE для светодиодов (лампы PR)

Светодиодные лампы для maglite

В следующем списке перечислены легко заменяемые лампы. Вам не нужно модифицировать свой фонарик. В некоторых случаях, если у вас ксеноновая лампа, вам, возможно, придется расширить резьбовую часть лампы…

Модернизация Dorcy Maglite, 5 долл. США, для увеличения срока службы батареи

Сменные светодиоды Dorcy представлены на рынке уже много лет и максимально продлевают срок службы батареи. Но мощность очень и очень низкая, около 40 лм.

Совет : Купите один из этих вкладышей и вставьте его в заднюю крышку за пружиной. Если у вас закончились батареи с более мощной вставкой, просто замените лампочку на эту, чтобы продлить срок службы батареи на несколько часов. Вы можете получить их в BestBuy или Home Depot примерно за 5 долларов. Я рекомендовал их только для экстренных случаев.

$7 Модернизация Niteize Led для увеличения срока службы батареи?

Вы в основном хотите увеличить время работы вашего фонарика, чтобы вы могли использовать его в течение нескольких дней? Это частый вопрос, который задают препперы. В этом случае вы можете взглянуть на обновленную светодиодную лампу Nite Ize со световым потоком всего 55 люмен.

Специально для апгрейда фонарей Maglite C&D 2-6 ячеек в стиле PR. Вы просто отвинчиваете головку от Maglite, вынимаете старую лампочку и заменяете ее светодиодной.

$4. Самый дешевый светодиод Maglite со световым потоком 100 люмен на eBay.

На мой взгляд, это лучший и самый дешевый способ обновить фонарик 3C&D+. Вы не можете использовать этот дроп-ин с фонариком на 2 ячейки. Только с 3 ячейками и более. Просто убедитесь, что вам, возможно, придется открыть существующее отверстие держателя лампы…

Вы можете получить его у этого продавца на eBay

Падение 525 люмен (2 режима)

Это 2-режимный вставной светильник. для Maglites с 3-6 батареями. В самом низком режиме световой поток составляет 55 люмен, а в максимальном — 525 люмен. На 525 люмен от 3 батареек я бы не рассчитывал, но кто его знает. Я не проверял это.

Цена около 20 долларов США

Это график времени работы с 3 батареями типа АА, соединенными последовательно. Если использовать батарейки типа D, то фонарь будет держать яркость гораздо лучше, но это для того, чтобы быстро сравнить 3 дропина.

530 люмен вставной

Это однорежимный вставной светильник для Maglites с 3-6 батареями. Максимальный световой поток составляет 530 люмен. Я тестировал его с 3 батареями на 420 люмен. Больше батарей, вероятно, лучше.

Цена также около $20

Обновление 1100 люмен МОШЕННИЧЕСТВО?

В 2011 году модель 36 Fusion была одной из самых ярких моделей, которые можно было купить. Вы просто вынули отражатель и лампочку и заменили их на 36 Fusion (что означает 36 штук 5-миллиметровых светодиодов). FusionLite.com — это компания, которая предлагает легкую замену этим модулям. им около $24 за штуку. Но 1300 люмен и даже 1100 люмен от них не получить. Из-за настройки луч очень широкий, и вы ничего не видите на расстоянии. И вы не будете поддерживать способность фокусировки Maglite. http://thefusionlite.com/1luledupgrfo10.html

Я тестировал этот конкретный вставной модуль с 3 батареями Eneloop AA в адаптерах (поэтому тест завершился намного быстрее). И я мог получить только 371 люмен в начале. С 6 батареями я смог получить только 444 люмен. Не стоит своих денег, к тому же батарея быстро разряжается.

Мощный светодиод повышенной мощности для Maglite, изготовленный по индивидуальному заказу

Несколько энтузиастов-фонариков посвятили свои навыки производству высококачественных светильников Mag Light/Maglite с использованием новейших технологий и светодиодов, представленных на рынке. Во всех упомянутых выше вставках используется более старая светодиодная технология, в то время как в этих вариантах высокой мощности, перечисленных ниже, используются гораздо более новые светодиоды.

Модернизация светодиодной лампы Maglite мощностью 2000 люмен, 12 светодиодных ламп XTE с трехмерной ячейкой Maglite.

Спецификации и пояснения взяты из интернет-магазина ASflashlights.com: Эта простая в использовании вставная лампа превратит ваш малоэффективный фонарь Maglite в чемпиона современности. Три излучателя Cree XP-L HI и драйвер Adventure Sport MOSFET излучают более 2000 обжигающих сетчатку люменов (мощность ламп основана на использовании Аккумуляторы NIHM . Также отличным вариантом является одна ячейка IMR 26650. Щелочные элементы питают лампу при пониженной мощности, поэтому их лучше использовать в качестве резервных ). Не дайте себя одурачить; Многие других продавцов заявляют, что у них есть фонарики и детали с яркостью в несколько тысяч люмен, однако лишь немногие из них могут даже коснуться заявленных номеров.

«Эта лампа предназначена для использования ТОЛЬКО с 3-мя элементами D. Лучше всего использовать 3 элемента NIMH или один литий-ионный аккумулятор с высоким потреблением энергии, такой как 26650».
