Замер сопротивления изоляции мегаомметром: методика, нормы и особенности

Как правильно выполнить измерение сопротивления изоляции кабеля мегаомметром. Какие нормы сопротивления изоляции существуют для различных типов электроустановок. Для чего нужен периодический контроль состояния изоляции электрооборудования.

Содержание

Назначение и принцип действия мегаомметра

Мегаомметр — это специализированный измерительный прибор, предназначенный для определения сопротивления изоляции электрических цепей, кабелей, обмоток электродвигателей и другого электрооборудования. Он позволяет измерять очень большие значения сопротивления — от сотен килоом до тысяч мегаом.

Принцип действия мегаомметра основан на подаче высокого постоянного напряжения (обычно от 100 В до 2500 В) на исследуемый участок изоляции и измерении протекающего через нее тока. По закону Ома сопротивление изоляции вычисляется как отношение приложенного напряжения к измеренному току утечки.

Основные элементы конструкции мегаомметра:

  • Источник высокого напряжения (генератор или преобразователь)
  • Измерительная схема (логометр)
  • Переключатель диапазонов измерения
  • Измерительные щупы
  • Шкала для отсчета результатов

Современные цифровые мегаомметры оснащаются микропроцессорами и имеют расширенный функционал, позволяющий автоматизировать процесс измерений и обработки результатов.


Методика проведения измерений сопротивления изоляции

Корректное выполнение замеров сопротивления изоляции мегаомметром требует соблюдения определенной методики:

  1. Полностью обесточить проверяемую электроустановку, отключив ее от источника питания.
  2. Снять остаточный заряд с проверяемого оборудования путем кратковременного заземления токоведущих частей.
  3. Отсоединить от проверяемого участка все электронные устройства, чувствительные к высокому напряжению.
  4. Подключить измерительные щупы мегаомметра к проверяемому участку изоляции.
  5. Установить требуемое испытательное напряжение на мегаомметре.
  6. Провести измерение, вращая рукоятку генератора (для механических приборов) или нажав кнопку «Тест» (для электронных).
  7. Зафиксировать показания через 60 секунд после начала измерения.
  8. После окончания теста снова заземлить проверенный участок для снятия остаточного заряда.

При измерениях важно соблюдать правила электробезопасности, так как на выходе мегаомметра присутствует высокое напряжение.

Нормы сопротивления изоляции для различных типов электроустановок

Допустимые значения сопротивления изоляции регламентируются нормативными документами и зависят от типа электрооборудования, его номинального напряжения и условий эксплуатации.


Основные нормы сопротивления изоляции:

  • Для электропроводки зданий — не менее 0,5 МОм
  • Для электродвигателей до 1000 В — не менее 0,5 МОм
  • Для силовых кабелей до 1000 В — не менее 0,5 МОм
  • Для трансформаторов 6-10 кВ — не менее 300 МОм
  • Для электрооборудования свыше 1000 В — не менее 1000 МОм

При оценке результатов измерений необходимо учитывать влияние температуры и влажности окружающей среды на сопротивление изоляции. С повышением температуры и влажности сопротивление изоляции снижается.

Периодичность проведения измерений сопротивления изоляции

Регулярный контроль состояния изоляции электрооборудования позволяет своевременно выявлять ее ухудшение и предотвращать аварийные ситуации. Периодичность проведения измерений регламентируется нормативными документами.

Типовые сроки проверки сопротивления изоляции:

  • Для электропроводки зданий — 1 раз в 3 года
  • Для электродвигателей — 1 раз в год
  • Для силовых трансформаторов — 1 раз в 6 месяцев
  • Для кабельных линий до 1000 В — 1 раз в год
  • Для электрооборудования медицинских учреждений — 1 раз в год

В условиях повышенной опасности или агрессивных сред периодичность проверок может быть увеличена. Внеплановые измерения проводятся после ремонта оборудования или при обнаружении признаков ухудшения изоляции.


Особенности измерения сопротивления изоляции кабельных линий

Проверка состояния изоляции кабельных линий имеет ряд особенностей, связанных с их конструкцией и условиями прокладки:

  • Измерения проводятся между каждой жилой и землей, а также между всеми жилами
  • Для кабелей с металлической оболочкой измеряется сопротивление между жилами и оболочкой
  • Измерения выполняются при отключенных потребителях с обоих концов кабеля
  • Для длинных кабельных линий учитывается их емкость, влияющая на результаты
  • При измерениях в земле учитывается сезонность изменения влажности грунта

Для повышения достоверности результатов рекомендуется проводить измерения в одни и те же сезоны года, чтобы обеспечить сопоставимость данных.

Факторы, влияющие на точность измерений мегаомметром

На результаты измерений сопротивления изоляции мегаомметром могут влиять различные факторы, которые необходимо учитывать для получения корректных данных:

  • Температура окружающей среды и объекта измерений
  • Влажность воздуха
  • Загрязнение поверхности изоляции
  • Наличие электромагнитных полей
  • Емкость измеряемого объекта
  • Качество контакта измерительных щупов
  • Остаточные заряды в изоляции

Для минимизации влияния этих факторов следует проводить измерения в стабильных условиях, тщательно готовить измеряемые поверхности и использовать методы компенсации погрешностей, предусмотренные в современных мегаомметрах.


Анализ результатов измерений и выявление дефектов изоляции

Правильная интерпретация результатов измерений сопротивления изоляции позволяет выявить различные дефекты и оценить общее состояние изоляции электрооборудования. При анализе учитываются следующие факторы:

  • Абсолютное значение сопротивления изоляции
  • Динамика изменения сопротивления во времени
  • Коэффициент абсорбции (отношение R60/R15)
  • Симметричность сопротивлений между фазами
  • Зависимость сопротивления от приложенного напряжения

Резкое снижение сопротивления изоляции или асимметрия между фазами могут указывать на локальные повреждения. Плавное снижение сопротивления со временем свидетельствует о естественном старении изоляции. Низкий коэффициент абсорбции (менее 1,3) говорит о возможном увлажнении изоляции.

Меры безопасности при работе с мегаомметром

Измерения сопротивления изоляции мегаомметром связаны с применением высокого напряжения, что требует соблюдения определенных мер безопасности:

  • К работе с мегаомметром допускаются только квалифицированные специалисты
  • Измерения проводятся только на полностью обесточенном оборудовании
  • Необходимо использовать диэлектрические перчатки и инструменты
  • Запрещается прикасаться к токоведущим частям во время измерений
  • После измерений обязательно снимать остаточный заряд заземлением
  • Нельзя оставлять мегаомметр подключенным без присмотра
  • При работе в электроустановках необходимо вывешивать предупреждающие плакаты

Строгое соблюдение правил электробезопасности позволяет избежать поражения электрическим током при проведении измерений.



Замер сопротивления изоляции в НИЛ ХакТест

  • Главная
  • Услуги
  • Замер сопротивления изоляции в НИЛ ХакТест

Для заключения договора нужно заполнить заявку

Заполнить заявку Заявка онлайн

Выслать заявку на e-mail: [email protected] или по факсу: 8 (3902) 29-89-01

Для защиты людей от поражения электрическим током при повреждении изоляции в электроустановках потребителей- необходим периодический контроль состояния изоляции электропроводок, кабелей, электрических машин и т. д.

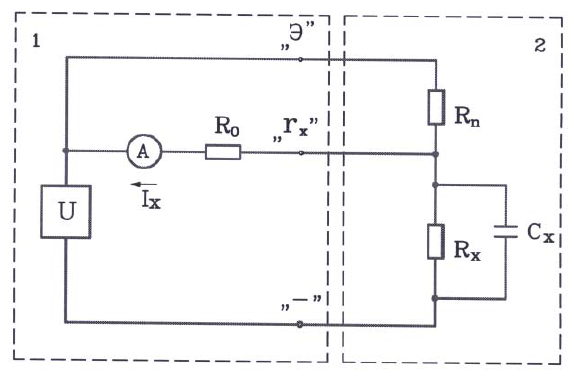

Измерение сопротивления изоляции и коэффициента абсорбции производится с помощью мегаомметра. Мегаомметр представляет собой логометрический прибор, измеряющий сопротивление изоляций постоянному току. Источником постоянного тока обычно служит встроенный в него генератор с постоянными магнитами, вращаемый от руки или электроприводом.

Сопротивление изоляции практически не зависит от величины приложенного напряжения в довольно широких пределах. Поэтому результаты измерений не зависят от номинального напряжения мегаомметра, но точность измерений будет наибольшей для того мегаомметра, показания которого лежат в средней части рабочей шкалы. Однако всегда надо выбирать более высокое напряжение мегаомметра, что даёт возможность одновременно при измерении сопротивления изоляции выявить грубые дефекты изоляции. При этом надо убедиться, что номинальное напряжение мегаомметра ниже испытательного напряжения объекта (с тем, чтобы исключить при измерении возможность пробоя изоляции).

Измерение сопротивления изоляции аппаратов, вторичных цепей и электропроводки до 1 кВ производятся мегаомметром 500 В или 1000 В. Измерение сопротивления изоляции подвесных изоляторов, трансформаторов, кабельных сетей, вентильных разрядников и другого оборудования 6 – 10 кВ производится мегаомметром на 2500 В. Мегаомметры позволяют измерять как большие величины Rиз (в МОм), так и малые (в кОм).

Измерение сопротивления изоляции в установках до 1000 В обычно производятся без применения экранного зажима (провода). При измерении рукоятку привода мегаомметра вращают равномерно со скоростью 120 об/мин и в определённый момент отсчитывают по шкале показания стрелки измерителя. Показания прибора в первые секунды вращения рукоятки почти всегда меньше установившегося показания за счёт емкостных токов. Поэтому, при измерении сопротивления изоляции, принимать и фиксировать показания мегаомметра необходимо через 60 секунд после приложения напряжения (практически от начала вращения). При испытании объектов с малой ёмкостью можно пренебречь абсорбиционными токами и производить отсчёт через 15 секунд после начала вращения рукоятки прибора. В некоторых случаях сопротивление нужно измерять дважды. Перед повторным измерением изоляции испытуемая обмотка должна быть разряжена, иначе неизбежна большая погрешность в сторону завышения. Разряд должен производиться путём соединения с землёй токонесущей части испытуемого объекта продолжительностью не менее 2 минут, а лучше в течение большего времени. Лицо, производящее разрядку, должно быть в диэлектрических перчатках.

Измерение сопротивления изоляции между электрическими цепями, изолированными от земли.

— К случаям измерения сопротивления изоляции между цепями, изолированными от земли, относятся, например, сопротивления изоляции между жилами кабеля или между различными обмотками трансформатора или машины. — Для измерения сопротивления изоляции кабеля зажимы “линия” и “земля” присоединяются к обесточенным жилам испытуемого кабеля. Зажим экран присоединяется к броне кабеля. — При измерении сопротивления изоляции между обмотками машины зажим “экран” присоединяется к корпусу машины, сопротивление изоляции должно быть не меньше 0,5 МОм.

Измерение коэффициента абсорбции.

Коэффициент абсорбции является дополнительным критерием, определяющим степень увлажнённости изоляции обмоток электрических машин. Изоляция считается достаточно сухой, если


k=R60 / R15>=1,3

k- коэффициент абсорбции;
R60 – показания мегаомметра через 60 секунд после приложения напряжения;
R15 – то же, через 15 секунд.

Измерения производят при температуре окружающей среды не менее +10*С Оценка состояния изоляции производится на основании предыдущих протоколов измерений.

Разрешительные документы

Замер сопротивления изоляции кабеля: особенности, принцип работы мегаомметра

Без электроприборов в настоящее время человеческая жизнь весьма некомфортна. А все приборы, как известно, запитываются от электрических сетей. Чтобы приборы работали идеально, обязательно делают замер сопротивления изоляции.

  • Испытания электросопротивления
  • Замеры сопротивления изоляции
  • Процесс контроля

Замеры проводят не только в старых домах, но и в новостройках. Такая работа предупреждает аварию, которая может произойти из-за пришедшего в негодность материала.

Испытания электросопротивления

Работники, испытывающие электросопротивление в изоляции кабелей, имеют определённые навыки и опыт работы, позволяющие провести такие замеры грамотно и за короткое время. Чтобы произвести необходимые замеры, обязательно отключают питание в сетях и снимают с них нагрузку. Проверка сопротивления изоляции проводится поочерёдно между всеми нитями передатчика.

Если показатели приборов низкие, незамедлительно принимаются меры по устранению неполадок. Неисправности могут произойти по разным причинам:

  • нарушение изолирования провода;
  • заломление кабеля;
  • слабая изоляция кабельных муфт в грунте;
  • нарушение изоляции шурупами;
  • ошибка в монтаже.

​Такими работами имеют право заниматься только предприятия, имеющие соответствующие документы от электролаборатории (ЭТЛ) на допуск к проведению работ повышенной опасности. Приборы, которыми проводятся исследования, обязательно поверяются в центрах стандартизации.

Замеры сопротивления изоляции

Сроки диагностирования изоляционного сопротивления устанавливаются Правилами технической эксплуатации электрических установок потребителей (ПТЭЭП).

1 раз в год:

  • в более опасных местах;
  • подъёмные механизмы лифтов и электротельферов;
  • фиксированные электроплиты.

1 раз в 3 года:

  • в других случаях.

В здравоохранительных организациях сроки устанавливаются ГОСТом, который был утверждён Федеральным агентством по техническому регулированию и метрологии от 27 декабря 2006 года № 413.

1 раз в год:

  • аварийное электроснабжение;
  • сопротивление изоляции;
  • фаза «ноль»;
  • зрительный осмотр электрических установок;
  • структура уравновешивания возможностей зарядов;
  • измерения в автоматических выключателях с переменным током;
  • измерения электрического тока в приборах Департамента образования (школы, детские сады, ясли и др.).

1 раз в 3 года:

  • система уравновешивания потенциалов и возможностей зарядов;
  • измерение утечки электричества в трансформаторах медицинской структуры.

Процесс контроля

Другие исследования сопротивления кабелей определяются системой ППР — планово-предупреждающим ремонтом, установленным Правилами технической электроэксплуатации потребителями (ПТЭЭП). В процессе контроля проводят измерение сопротивления изоляции кабеля, составляют акт замеров электросопротивления изоляции, который хранится в электролаборатории 5 лет.

При постоянных измерениях электрического сопротивления легко выявить неисправности в изоляции и вовремя произвести исправления в линии электропередач. Проверкой сопротивления изоляционного слоя можно определить отклонение от норм. Незамедлительное исправление неисправностей помогает избежать короткого замыкания в электрической цепи и, как следствие, пожара в зданиях. Оперативные действия смогут предотвратить негативные последствия аварии и уберегут здоровье и жизнь людей.

Для измерения больших величин сопротивления в кабелях применяется прибор мегаомметр. Такой прибор генерирует от 100 до 2500 Вольт. Мегаомметр старого образца работает по принципу динамомашины. Современные же машины являются электронными устройствами и работают они от батарей. Чаще всего измерение сопротивления изоляции мегаомметром проводят при высоком сопротивлении.

Чтобы проводить исследования сопротивления изоляции мегаомметром, требуется допуск для проведения работ особого назначения. Замеры электросопротивления изоляционного слоя производят высококвалифицированные кадры из электролаборатории специального назначения.

Проведения измерений представляют собой присоединение клемм мегаомметра к нитям кабелей с подачей больших токов.

Когда проводятся исследования в кабелях или проводах, то нагрузки необходимо отключить. Электросопротивление изоляции определяют по закону Ома. Но электросопротивление изоляции стабильной мерой не назовёшь. В большей мере это зависит от температуры и влажности в воздухе или в земле. Измерение электросопротивления изоляционного слоя проводов, пролегающих в грунте, необходимо производить во время наибольшей влажности почвы. Нормы указаны в ПТЭЭП и ПУЭ.

Мегаомметром измеряют электросопротивление изоляционных свойств кабелей, на которые воздействует внешняя среда. Из-за её воздействия работа в электроприборах ухудшается, поэтому может произойти короткое замыкание. Мегаомметр устроен следующим образом:

  • электрогенератор;
  • индикатор;
  • тумблер переключения;
  • сопротивление;
  • проверка целостности электрообмотки двигателя.

Точное определение всех имеющихся дефектов в проводке возможно только после прохождения определённого времени от начала исследования. Перед началом проверки на мегаомметре устанавливают необходимое напряжение и начинают проверку. Проверяют цепь и сам агрегат.

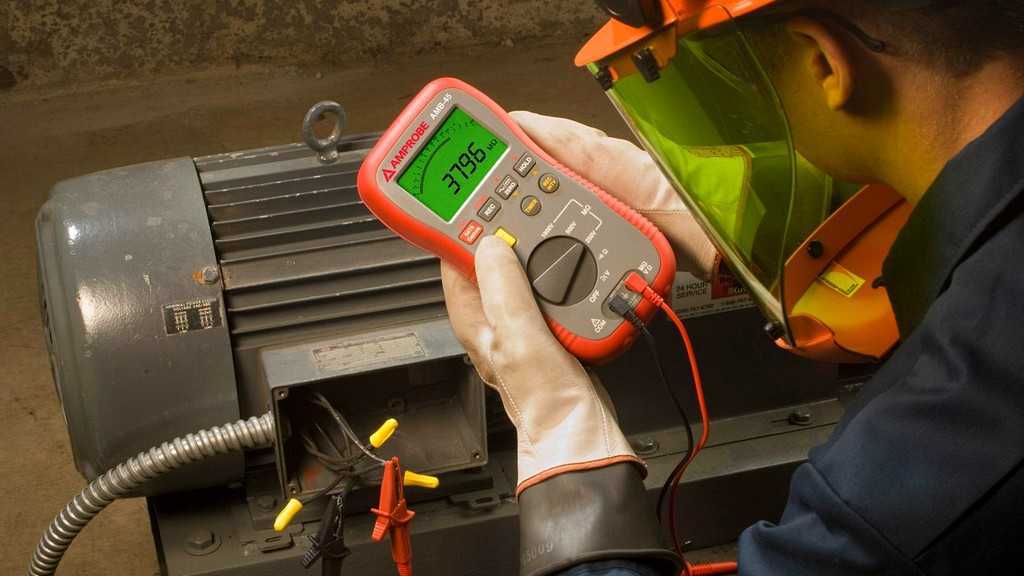

Как проверить двигатель с помощью мегомметра?

R Jagan Mohan Rao

Измерители изоляции или мегомметры — это приборы, используемые для измерения электрической изоляции в условиях высокого напряжения. Название этого прибора, мегомметр, происходит от измерения изоляции кабелей, трансформаторов, изоляторов и т. д., выраженного в мегаомах (МОм).

Мегаомметр или мегомметр представляет собой измерительный прибор для анализа высоких электрических сопротивлений.

Цель измерения сопротивления изоляции

Измерение сопротивления обмоток электродвигателя позволяет выявить износ, вызванный погодными условиями, коррозией, грязью, влагой и чрезмерной вибрацией, до того, как двигатель выйдет из строя.

Существуют очень четкие ограничения возможности только испытания сопротивления изоляции для оценки эксплуатационного состояния электродвигателя. Следует позаботиться об одной вещи: между системой изоляции и кожухом машины должен быть свободный проход.

Как проверить двигатель с помощью мегомметра?

Для проведения этих измерений необходимо выполнить следующее:

Отключить двигатель от источника питания и подключить мегомметр между обмотками.

Установите безопасную рабочую зону, чтобы не допустить посторонних лиц к мегомметру, так как он будет подавать высокое напряжение. Неправильное использование мегомметра может привести к повреждению частей оборудования и травмам пользователей.

С помощью стандартного мультиметра проверьте межфазное сопротивление на всех трех фазах.

1. Все показания должны быть примерно одинаковыми и варьироваться в зависимости от размера и типа двигателя.

2. Если измеритель обнаруживает полное короткое замыкание (0 Ом) или перегрузку (OL), двигатель может быть неисправен.

Для измерения высокого сопротивления подайте высокое напряжение (в два раза превышающее рабочее напряжение). Например, для двигателя на 480 В подайте 1000 В.

Выполните показания в мегаомах.

Для двигателя номиналом 240-480 В стоит отметить, что разные фирмы имеют разные минимальные допуски сопротивления изоляции в используемом оборудовании, в пределах от 1 до 10 МОм. Сопротивление изоляции в новом оборудовании должно быть значительно выше, от 100 до 200 МОм.

Поскольку прочность изоляции зависит от температуры и влажности, вам может потребоваться выполнить несколько измерений сопротивления в течение некоторого времени, чтобы получить стабильный результат.

  • Подсоедините один провод мегомметра к клемме или проводу заземления, а другой — к одному из фазных проводов или клемм.
  • Пресс-тест на мегомметре.
  • Очень высокое значение сопротивления (более 10 МОм) указывает на хорошую изоляцию двигателя.
  • При необходимости рекомендуется обращаться к руководству пользователя производителя двигателя.
  • Повторите шаги с двумя другими фазами.

Профилактическое обслуживание

Периодическое измерение сопротивления изоляции покажет состояние двигателей и необходимость их замены или модернизации.

Если вам понравилась эта статья, подпишитесь на наш канал YouTube для видеоуроков по КИПиА, электрике, ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать далее:

Будьте первым, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Недействительный адрес электронной почты

Категории Основы электротехники

2023 © Воспроизведение без явного разрешения запрещено. — Курсы PLC SCADA — Сообщество инженеров

Наиболее важные измерения корабельного электротехнического офицера — работа ETO



Мегаомметр (в полевых условиях обычно называемый мегомметром) используется для измерения сопротивления изоляции в мегаомах (тысячах Ом). Ом).

Результаты испытаний указывают на наличие грязи, влаги и ухудшение изоляции. Инструкции по эксплуатации мегомметра
содержат подробную информацию о подключении и проверке различных типов оборудования. В следующих разделах приведены общие рекомендации по распространенным типам тестов по устранению неполадок.

Проверка двигателей и генераторов постоянного тока на корабле

Отсоедините двигатель постоянного тока и генератор постоянного тока от нагрузки. Затем подключите отрицательный щуп мегомметра к заземлению машины, а положительный щуп к щеточной оснастке. Измерение сопротивления изоляции таким образом показывает общее сопротивление всех компонентов блока.

Для измерения сопротивления изоляции только возбуждения или якоря снимите щетки или снимите их с кольца коммутатора и поддержите щетки с помощью подходящего изолятора. Подсоедините один измерительный провод к заземлению корпуса, а другой — к одной из щеток. Тогда будет указано только сопротивление изоляции поля. Не снимая щеток с кольца коммутатора, подсоедините один из щупов мегомметра к одному из сегментов коммутатора, а другой — к заземлению рамы. Тогда будет указано изоляционное сопротивление только якоря. Этот тест можно повторить для всех сегментов коммутатора.

Проверка двигателей переменного тока на корабле

Чтобы проверить двигатель переменного тока на корабле, сначала отключите двигатель от источника питания либо с помощью выключателя, либо отсоединив проводку от клемм двигателя. Если используется переключатель, помните, что сопротивления изоляции соединительного провода, панели переключателя и контактов будут измеряться одновременно. Подсоедините положительный провод мегомметра к одной из линий двигателя, а отрицательный измерительный провод к корпусу двигателя. Сравните показания счетчика с установленными минимумами сопротивления изоляции.

Судовые испытания автоматических выключателей

Отключите автоматический выключатель от линии и подсоедините черный провод мегомметра к раме или земле.
Проверьте сопротивление изоляции каждой клеммы относительно земли, подключив красный (положительный) провод к каждой клемме по очереди и проведя измерения.
Затем разомкните выключатель и измерьте сопротивление изоляции между клеммами, подсоединив один провод к одной клемме, а другой ко второй для двухполюсного выключателя; для трехполюсного выключателя проверьте полюса 1-2, 2-3 и 1-3.

Испытания Безопасность судов Выключатели и распределительные устройства

Перед испытанием полностью отсоедините проводку от линии и реле.
