Зарядка аккумулятора автомобиля imax b6. Зарядное устройство IMAX B6: полное руководство по зарядке автомобильных аккумуляторов — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно заряжать автомобильный аккумулятор с помощью IMAX B6. Какие функции и режимы имеет это универсальное зарядное устройство. Как настроить IMAX B6 для различных типов аккумуляторов. На что обратить внимание при выборе и эксплуатации IMAX B6.

Содержание

Особенности и возможности зарядного устройства IMAX B6

IMAX B6 — это универсальное зарядно-разрядное устройство, способное работать с различными типами аккумуляторов. Рассмотрим его основные характеристики и функции:

Поддерживает зарядку NiCd, NiMH, Li-ion, LiPo, LiFe и свинцово-кислотных аккумуляторов
Максимальный ток зарядки — 6А
Мощность — до 60 Вт при зарядке и 5 Вт при разрядке
Встроенный балансир для литиевых аккумуляторов (до 6S)
Режимы зарядки, разрядки, балансировки, циклирования
Возможность сохранения до 10 пользовательских профилей
ЖК-дисплей для отображения параметров процесса
Защита от неправильной полярности, перегрева, короткого замыкания

Благодаря широкому функционалу IMAX B6 подходит как для обслуживания бытовых аккумуляторов, так и для зарядки автомобильных АКБ в домашних условиях.

Подготовка к зарядке автомобильного аккумулятора

Перед началом зарядки необходимо выполнить следующие подготовительные действия:

Проверить уровень электролита в банках аккумулятора, при необходимости долить дистиллированную воду
Очистить клеммы от окислов и загрязнений
Обеспечить хорошую вентиляцию помещения
Подключить зарядное устройство к сети питания 220В или внешнему источнику 12-18В
Присоединить зажимы зарядного устройства к клеммам аккумулятора, соблюдая полярность

Правильная подготовка обеспечит эффективный и безопасный процесс зарядки автомобильного аккумулятора.

Настройка IMAX B6 для зарядки автомобильного аккумулятора

Для корректной зарядки автомобильного АКБ необходимо правильно настроить параметры IMAX B6:

Выбрать тип аккумулятора «Pb» (свинцово-кислотный)
Установить номинальное напряжение 12В
Задать емкость аккумулятора в ампер-часах
Выбрать режим «CHARGE»
Установить ток зарядки (рекомендуется 10% от емкости АКБ)
Запустить процесс зарядки, нажав кнопку «START»

Зарядное устройство автоматически определит количество элементов и начнет зарядку в соответствии с выбранными параметрами.

Процесс зарядки и контроль параметров

Во время зарядки автомобильного аккумулятора с помощью IMAX B6 важно контролировать следующие параметры:

Напряжение на клеммах (не должно превышать 14.4В)
Ток зарядки (должен плавно снижаться к концу процесса)
Температура аккумулятора (не более 45°C)

Время зарядки (обычно не более 10-12 часов)

IMAX B6 отображает эти параметры на дисплее в режиме реального времени. При достижении полного заряда устройство автоматически прекратит процесс и подаст звуковой сигнал.

Особенности зарядки различных типов автомобильных аккумуляторов

IMAX B6 позволяет эффективно заряжать разные типы автомобильных АКБ, учитывая их особенности:

Классические свинцово-кислотные аккумуляторы:

Требуют регулярного контроля уровня электролита
Допускают зарядку повышенным током до 20% от емкости
Нуждаются в периодическом выравнивающем заряде

AGM аккумуляторы:

Не требуют обслуживания
Рекомендуемый ток зарядки — не более 10% от емкости
Чувствительны к перезаряду, требуют точного контроля напряжения

Гелевые аккумуляторы:

Максимально устойчивы к глубоким разрядам
Требуют пониженного напряжения зарядки (до 14.1В)
Рекомендуемый ток зарядки — не более 5-7% от емкости

Правильный выбор параметров зарядки в IMAX B6 для конкретного типа АКБ обеспечит оптимальный режим и продлит срок службы аккумулятора.

Дополнительные функции IMAX B6 для обслуживания автомобильных аккумуляторов

Помимо стандартной зарядки, IMAX B6 предлагает ряд полезных функций для ухода за автомобильными АКБ:

Режим разрядки — позволяет оценить реальную емкость аккумулятора
Циклирование — помогает восстановить емкость после длительного хранения
Режим хранения — поддерживает оптимальный уровень заряда при длительном простое
Балансировка — выравнивает напряжение на отдельных элементах АКБ
Тестирование внутреннего сопротивления — выявляет неисправные элементы

Использование этих функций позволяет максимально эффективно обслуживать и продлевать срок службы автомобильных аккумуляторов.

Меры безопасности при использовании IMAX B6

Несмотря на наличие встроенных защит, при работе с IMAX B6 необходимо соблюдать следующие меры безопасности:

Не оставлять зарядное устройство без присмотра во время работы
Обеспечить хорошую вентиляцию помещения из-за выделения водорода при зарядке
Не допускать попадания влаги на устройство и аккумулятор
Не превышать максимально допустимый ток зарядки для конкретного АКБ
Отключать зарядное устройство от сети перед подключением/отключением аккумулятора
Регулярно проверять целостность проводов и зажимов

Соблюдение этих правил обеспечит безопасное использование IMAX B6 и защитит от возможных неприятностей.

Советы по выбору и приобретению IMAX B6

При покупке зарядного устройства IMAX B6 следует обратить внимание на следующие моменты:

Приобретать только у проверенных продавцов во избежание подделок
Проверить комплектацию (наличие необходимых проводов и адаптеров)

Убедиться в наличии русскоязычной инструкции
Уточнить условия гарантии и возможность сервисного обслуживания
Сравнить цены в разных магазинах, включая онлайн-площадки

Тщательный подход к выбору обеспечит приобретение качественного устройства, которое прослужит долгие годы.

Зарядное устройство Imax B6, как заряжать

Прибор Imax B6 приобретался мною за $12.23 Продавец отправил по моей просьбе почтой Гонконга, за что пришлось немного доплатить, но это того стоило, доставка быстрее чем через логистические компании. Заказывал вот здесь на Алиэкспресс, в процессе доставки отслеживался и почтой Гонконга, и почтой России. До почтового отделения IMAX B6 добирался всего 12 дней с момента оплаты.

Содержание

Инструкция и настройка при эксплуатации
Nizn
Автомобильные аккумуляторы
Отзыв
Где купить
Видеообзор

Инструкция и настройка при эксплуатации

Зарядно-балансирное устройство приобретался для обслуживания многочисленных аккумуляторов и аккумуляторных батарей разных типов эксплуатируемых мною.

По описанию зарядно-баллансирное устройство способно обслуживать NICD, NIMN, LIion, LIpol, Pb АКБ, но на практике неплохо справляется с относительно новым видов аккумуляторов — NIZN.

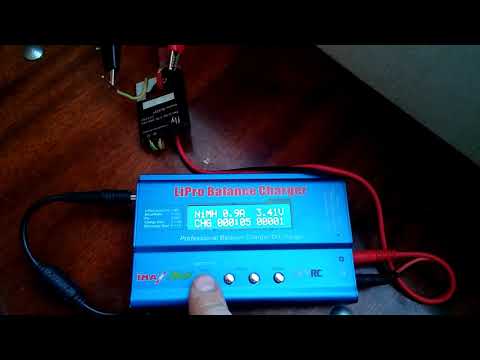

Внешний вид

Процесс зарядки производится в режиме «АВТО» или ручном. В режиме «АВТО» задаётся лишь максимальный ток, зарядный в течение цикла изменяется по заранее запрограммированному алгоритму для каждого типа элементов, при этом в ручном режиме заданный ток неизменный в течение всего цикла.

Можно протестировать реальную ёмкость элементов. Питание от внешнего источника напряжением 12-18 вольт. Управление осуществляется всего четырьмя металлическими кнопками. В настройках можно записать в память 5 программ работы прибора или же перед подключением аккумулятора задать новый режим работы.

Предусмотрена возможность отключения процесса зарядки при достижении определённой температуры на аккумуляторе (при подключении датчика температуры не входящего в комплект), по прошествии некоторого времени (до 4 часов или не контролировать время), по достижении определённого тока заряда, включение/отключение звукового сигнала.

В процессе эксплуатации на жидкокристаллическом дисплее отображается информация о режиме работы, напряжение на аккумуляторе, ток зарядки/разрядки.

Питается у меня прибор от блока питания ноутбука. В процессе эксплуатации первым делом переделал шнуры выходные, так как идущие в комплекте неприменимы, отсутствуют такие разъёмы (кроме крокодилов). Это, пожалуй, единственное, что не понравилось, но возможно только мне.

Изготовил шнуры именно для техники, которую заряжаю (в основном детские игрушки) и приспособил к батарейным отсекам для зарядки 1-3 аккумуляторов АА, ААА.

Кликайте для увеличения

В режиме тренировки NICD, NIMN удалось восстановить, правда, не полностью работоспособность 4-х из 12-и элементов. Программа балансировки необходима при эксплуатации нескольких последовательно подключенных LIion, LIpol аккумуляторов, не использовал, ничего сказать не могу.

Nizn

Зарядка элементов NIZN в Imax B6 не предусмотрена, но возможна. Напряжение этих элементов 1,6 в, что несколько больше, чем напряжение NICD, NIMN (1,2в). Алгоритм зарядки идентичен. Для подключения использую батарейный отсек на 2 аккумулятора типа АА, в приборе выставляю напряжение 3, 6 в (3 элемента). Заряжает, не ругается.

Автомобильные аккумуляторы

Использование в качестве зарядного устройства для свинцовых аккумуляторов…

Заряжал и заряжаю электромобиль ребёнка с двумя 6 вольтовыми батареями, зимой заряжал автомобильный аккумулятор током 5 а. Очень удобно оповещение об ошибках, не какой либо код, который надо искать в таблице, а текстовое сообщение, правда, на хорошем английском языке.

Также, зимой в мороз немного помогал штатному генератору своей Приоры, заряжая аккумулятор автомобиля в гараже. Гараж у меня без отопления, но Imax отлично выдержал холод и не «капризничал».

Отзыв

В целом, очень доволен. Про NIZN-аккумуляторы уже писал выше и это тоже большой плюс! Внешне выглядит качественно, но не разбирал. Работает без сбоев и поломок вот уже несколько месяцев, а в умелых руках так вообще предоставляет целый спектр возможностей! Все сообщения об ошибках, окончании рабочего цикла и прочие сообщения сопровождаются звуковым сигналом.

Где купить

Приобрести можно на сайте Алиэкспресс по этой ссылке. Обратите внимание: покупать следует только оригинальное изделие iMax B6, для чего смотрим на заголовок товара. Если там написано «ORIGINAL», значит всё нормально. Дело в том, что сами правила Aliexpress для продавцов и магазинов запрещают им продавать подделку с указанием оригинальности, тем самым обманывая покупателей.

В случае же нарушения этого правила, они заплатят большой штраф или вовсе потеряют свой аккаунт со всеми не выплаченными средствами. Так что продавцы подделок просто обычно ничего не пишут о происхождении продукции, а вот продавцы оригинальных изделий обязательно отметят это в заголовке и описании!

Сравнение оригинала и подделки

Видеообзор

На Алиэкспресс прямо сейчас идёт распродажа! Вот на этой странице вы найдёте особенные скидки!

Зарядное устройство SkyRC Imax B6 mini (оригинал)

100% оригинал, не копия.

iMAX B6 Mini Charger — профессиональное микропроцессорное универсальное зарядно-разрядное устройство, со встроенной функцией балансировки. Очень компактное и мощное — 6A/60W.

Устройство обладает всеми достоинствами iMAX B6, при этом имеет большую мощность, новые функции и гораздо компактнее размеры.

Зарядное устройство может хранить до 10 различных профилей зарядки / разрядки для вашего удобства. Вы можете хранить данные, относящиеся к программе настройки заряда или разряда и в любое время воспользоваться этой настройкой без какой-либо специальной программы.

Комплектация

— зарядное устройство iMAX B6 Mini

— инструкция на англ. языке,

-провода в изоляции красного и черного цвета для подключения различных заряжаемых батарей разъемами ()

Позволяет заряжать, разряжать все существующие на сегодняшний день виды аккумуляторов.
Позволяет качественно и безопасно эксплуатировать аккумуляторы, процесс зарядки отображается на встроенном жидкокристаллическом дисплее.
Работает от источника постоянного тока напряжением 11 ~ 18 В (например, от аккумулятора автомобиля, или сетевого блока питания).

Блок питания в комплект НЕ ВХОДИТ
рабочее напряжение: 11.0~18.0 вольт,
максимальная мощность: 60 Вт заряд, 5 Вт разряд,
ток заряда: 0.1~6.0 A,
ток разряда: 0.1~2.0 A,
ток балансировки LiPo: 300 мА/банку,
количество элементов в NiCd/NiMH батарее: 1~15,
количество элементов в LiIo/LiPo/LiFe батарее: 1~6,
напряжение Pb батареи: 2~20 вольт,
вес без упаковки: 233 г
размеры: 102x84x29 мм

Примечание: источник питания, термодатчик, набор для подключения к ПК, Wi-Fi — модуль в комплект не входят

Тип
Тип товара	Зарядник (ЗУ)
Зарядное устройство
Может заряжать аккумуляторы (размер)	18650:26650
Питание зарядного устройства	12в
Кол-во слотов зарядки	универсальное
Дополнительно
Дополнительно	Быстрая зарядка 6A

Ваше Имя:

Ваш отзыв: Используйте обычный текст.

Оценка: Плохо Хорошо

Введите код, указанный на картинке:

Продолжить

IMAX B6AC lipo зарядное устройство.

Настройка зарядного устройства IMAX B6AC
со встроенным блоком питания.

Это мой обзор зарядного, балансировочного и разрядного устройства IMax B6AC. Это простое недорогое зарядное устройство, которое может выполнять множество функций. Я видел похожие зарядные устройства мощностью 50 Вт или 80 Вт.

Это зарядное устройство оснащено вилкой, которая подключается к розетке. У него также есть зажимы типа «крокодил» для крепления к автомобильному аккумулятору. Он будет заряжать аккумуляторы, имеющие от 2 до 6 ячеек. Если вы нажмете правые кнопки, вы увидите напряжение каждой ячейки во время зарядки аккумулятора.

Я хотел бы добавить удлинитель балансировочного штекера и подключить один конец к балансировочному порту на зарядном устройстве, чтобы батарея могла находиться на большем расстоянии от зарядного устройства. Мне пришлось припаять вилку XT60, чтобы она соответствовала вилке моей батареи, но с тех пор я купил переходники с банановой вилкой на вилку XT60 на Banggood. Я разместил ссылку ниже.

Для настройки зарядного устройства IMAX B6AC для трехэлементной батареи 1300 мА.

Вставьте зарядное устройство в розетку. Я увидел несколько искр при подключении к стене, но это не повлияло на работу.
Подсоедините зарядный шнур и подключите его к аккумулятору.
Подсоедините удлинители весов или подключите штекер балансировочного аккумулятора к соответствующему порту весов.

Экран IMAX B6AC загорится и предложит вам несколько вариантов.

Между батареями и перед программированием нажмите и удерживайте кнопку «СТОП» для очистки памяти программ.
В аккумуляторе «Выбор программы» меню выберите «LIPO BATT» с помощью Кнопка «ТИП БАТАРЕИ» .
Чтобы сохранить эту настройку, вы должны нажать кнопку «ENTER» , которая также является кнопкой «START»
С помощью правой и левой кнопок состояния выберите «LIPO FAST CHARGE»
Нажмите «ENTER» для сохранения эта настройка.
Выберите с помощью клавиш со стрелками «2,0 AMPS» или любую скорость зарядки, которую вы хотите.
Нажмите «ENTER» , чтобы сохранить эту настройку.
Выберите с помощью клавиш со стрелками «11,1 ВОЛЬТ» для аккумулятора 3S или аналогичный для заряжаемого аккумулятора.
Удерживайте кнопку «СТАРТ» , пока она не перейдет к «ПРОВЕРКА АККУМУЛЯТОРА, ОЖИДАНИЕ»
Затем зарядное устройство предложит вам нажать «СТАРТ» , чтобы начать цикл зарядки.

Нажимая кнопки «ВЫБОР» , вы можете увидеть индивидуальное напряжение 3-х элементов, находящихся в аккумуляторе.
Зарядное устройство подаст сигнал, когда зарядка будет завершена.

Нажмите кнопку «СТОП» перед отключением и началом зарядки следующего аккумулятора.
Еще раз пройдитесь по меню и убедитесь, что все настройки верны иначе можете не попасть в программу заряда.

Для хранения батареи необходимо снизить напряжение до 3,7 вольт на элемент и убедиться, что все элементы сбалансированы.

С помощью батареи выберите в меню «Выбор программы» «LIPO BATT»
Для сохранения этой настройки необходимо нажать кнопку «ВВОД» , которая также является кнопкой «СТАРТ» кнопка
С помощью правой и левой кнопок состояния выберите «LIPO STORAGE»
Нажмите «ENTER» , чтобы сохранить эту настройку.
Выберите с помощью клавиш со стрелками «1,0 AMPS» или любую желаемую скорость разряда.
Нажмите «ВВОД» , чтобы сохранить эту настройку.
Выберите с помощью клавиш со стрелками «11,1 ВОЛЬТ» для батареи 3S или эквивалент для разряжаемой батареи.
Удерживайте кнопку «СТАРТ» до тех пор, пока не появится «BATTERY CHECK WAIT»
Зарядное устройство автоматически начнет цикл разрядки.

Дополнительная информация о настройке и использовании зарядного устройства для нескольких аккумуляторов одновременно.

Вот ссылка на плату для параллельной зарядки.

Вы можете подключить несколько аккумуляторов к зарядной плате, вы можете одновременно заряжать несколько одинаковых аккумуляторов. Обязательно дважды проверьте, чтобы все заряжаемые аккумуляторы имели примерно одинаковое остаточное напряжение. Если вы смешаете полностью заряженные и незаряженные батареи на зарядной плате, между батареями может возникнуть опасный скачок напряжения. На этой зарядной плате есть предохранители, которые помогают контролировать скачки напряжения, если вы допустили ошибку, но не смешивайте батареи, не проверив каждую перед подключением к зарядной плате.

Я рекомендую одновременно заряжать только 2-3 батареи. Если один элемент на одной батарее выходит из строя, у вас могут возникнуть проблемы с каждой батареей, которую вы подключили к зарядной плате в это время. Если у вас есть батарея, которая переразряжена или элементы разряжены неравномерно, не ставьте ее на зарядную панель с другими батареями, а заряжайте только на зарядном устройстве. Я никогда не включаю зарядное устройство более чем на 3 ампера, хотя оно рассчитано на большее, потому что оно немного нагревается.

Эта программа проверки аккумуляторов — отличный способ убедиться, что все ваши аккумуляторы имеют примерно одинаковый заряд и что в них нет поврежденных элементов, которые могут повлиять на все аккумуляторы в сплиттере. Battery Checker

Вот ссылка на штекер типа «банан» для адаптеров XT60 и удлинителей балансировочного штекера 2S/3S/4S.
Штекер типа «банан» для удлинителей XT60
2S/3S/4S Удлинители для подключения балансировщика аккумуляторов
5x — 3S удлинители штекера для балансировки аккумуляторов

-lee

SKYRC IMAX B6 V2 Профессиональное зарядное устройство/балансировщик — 60 Вт, 6A

$ 35,95 USD

The Imax B6 Balance Carder Account Ballings and Agaters Lithium polymer, A1233), NIMD, NIM, NIM, NIM, NIM, NIM, NIM, NIM, NIM, NIM, NIM, NIM, A123), NIMD, NIM, NIM, NIM, A123).

батареи. B6 балансирует заряд LiPo/LiFe до 6S и NiMH/NiCd до 15S и показывает напряжение отдельных элементов во время зарядки с обновлениями в реальном времени на протяжении всего цикла зарядки.

В наличии

SkyRC iMax B6 V2 Профессиональное зарядное/балансировочное устройство — 60 Вт, 6 А количество

35,95 долларов США

Артикул: 50840 Категории: Аккумуляторы, Зарядные устройства и тестеры, Расходные материалы Метка: allAccounts

Описание
Ресурсы
Подробнее

Отзывы (0)

Описание

Интуитивно понятное меню означает, что зарядка и циклирование — это простой процесс, который можно быстро и точно выполнить в полевых условиях с помощью входа 12 В, такого как автомобильный аккумулятор, или дома с источником питания 12 В. Зарядное устройство можно быстро подключить через прилагаемые зажимы типа «крокодил» к штекеру. Заряжает литий-полимерные (LiPo), Life (LiFePO4), свинцово-кислотные (Pb), никель-металлогидридные (Ni-MH) и никель-кадмиевые (Ni-Cd) батареи.

Новая версия V2 iMAX B6 теперь позволяет вам контролировать и контролировать зарядку аккумулятора через ПК! Вы можете отслеживать напряжение батареи, напряжение элемента и другие данные во время зарядки, просматривать данные о заряде в виде графиков в реальном времени, а также управлять зарядным устройством из их приложения «ChargeMaster».

Характеристики:

Элементы Ni-MH/NiCd: 1~15
Элементы Li-ion/LiPo/LiFe/LiHV: 1~6
Элементы PB: 2-20 В (один элемент Delta)
0 9 -пиковая чувствительность (NiMH/NiCd)
Большой диапазон зарядных токов
Функция сохранения, позволяет безопасно хранить ток
Функция ограничения времени
Контроль входного напряжения (защищает автомобильные аккумуляторы в полевых условиях)
Хранение данных (сохранение до 10 профилей в памяти)
Аккумулятор обкатка и цикл

Характеристики

Входное напряжение: 11~18 В
Мощность цепи: Макс. зарядка: 60 Вт / Макс. разрядка: 5 Вт
Диапазон тока заряда: 0,1~6,0 А
Диапазон тока разряда: 0,1–2,0 А
Напряжение Pb-аккумулятора: 2–20 В
DJI Mavic: 3 элемента (LiHV)
DJI Inspire: 4 элемента (LiHV)
Диапазон емкости аккумулятора — NiMH/NiCd/LiPo /LiHV/LiFe/Li-Ion/Pb/DJI: 100–50000 мАч
Ток заряда:
- NiMH/NiCd/LiPo/LiHV/Life/Li-Ion/Pb: 0,1–6 А
- DJI Mavic/Inspire: Макс. 4A
- Ток разряда: 0,1-2A
- Балансировочные ячейки: 2-6 ячеек
- Балансовый ток: 300 мА/ячейка
SAFTEY TIMER: 1-120 МИНЕКОВ
Память: 10 различных профилей заряда/разрядки

Включает

1x SKYRC IMAX B6 V2 Charger/SISCHARGER
1X SKYRC IMAX B6 V2 WALGER/SISCHARGER
1X SKYRC IMAX B6 V2 WALGER/SISCHARGER
1X SKYRC SKYRC B6 V2 V20189
1X SKYRC B6 V2 V20189
1X.
1x зарядный кабель Dean
1x чистый зарядный кабель
1x руководство по эксплуатации

Размеры:

9018

Примечание: Блок питания не входит в комплект.
