Зарядка ni cd аккумуляторов imax b6. Универсальное зарядное устройство IMAX B6: обзор возможностей и характеристик

Как работает зарядное устройство IMAX B6. Какие типы аккумуляторов оно поддерживает. Каковы основные функции и режимы работы IMAX B6. Какие преимущества дает использование этого зарядного устройства.

Содержание

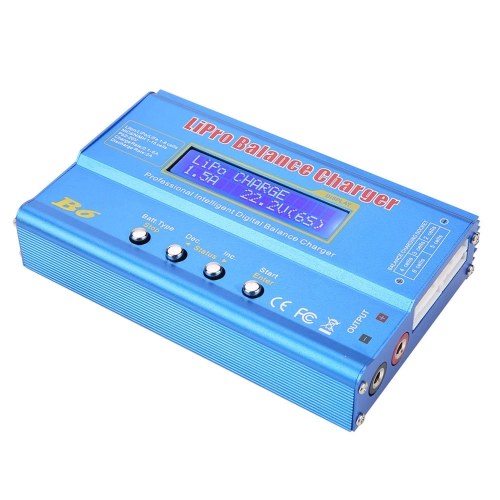

Общая информация о зарядном устройстве IMAX B6

IMAX B6 — это универсальное зарядное устройство, способное заряжать и обслуживать широкий спектр современных аккумуляторов. Оно пользуется большой популярностью среди любителей радиоуправляемых моделей, электронных сигарет и другой портативной техники благодаря своей многофункциональности и доступной цене.

Основные характеристики IMAX B6:

Поддерживаемые типы аккумуляторов: Li-ion, Li-Po, LiFe, Ni-Cd, Ni-MH, Pb
Максимальная мощность заряда: 50 Вт
Максимальный ток заряда: 6А
Встроенный балансир для литиевых аккумуляторов
Возможность работы от сети 220В и от источника 11-18В
LCD дисплей с отображением параметров процесса
Множество режимов работы и настроек

Поддерживаемые типы аккумуляторов

IMAX B6 способен работать со всеми современными типами перезаряжаемых аккумуляторов:

Литий-ионные (Li-ion)
Литий-полимерные (Li-Po)
Литий-железо-фосфатные (LiFe)
Никель-кадмиевые (Ni-Cd)
Никель-металлгидридные (Ni-MH)
Свинцово-кислотные (Pb)

Это позволяет использовать одно устройство для обслуживания аккумуляторов от самых разных устройств — от мобильных телефонов до автомобильных аккумуляторов.

Основные режимы работы IMAX B6

Зарядное устройство имеет несколько основных режимов работы:

Заряд — стандартный режим заряда аккумулятора заданным током
Разряд — разряд аккумулятора для определения емкости
Хранение — подготовка литиевых аккумуляторов к длительному хранению
Балансировка — выравнивание напряжения на отдельных ячейках литиевых аккумуляторов

Циклирование — несколько циклов заряд-разряд для тренировки аккумуляторов

Возможность выбора оптимального режима для конкретного типа аккумулятора позволяет максимально продлить срок его службы.

Функции безопасности IMAX B6

Зарядное устройство оснащено рядом защитных функций для безопасной работы с аккумуляторами:

Защита от короткого замыкания
Защита от перегрева
Защита от переполюсовки
Ограничение по времени заряда
Ограничение по емкости заряда
Контроль температуры аккумулятора (при подключении датчика)

Это исключает возможность повреждения аккумулятора или зарядного устройства даже при неправильном подключении или настройке.

Возможности настройки параметров

IMAX B6 предоставляет пользователю широкие возможности для настройки параметров заряда/разряда:

Выбор тока заряда/разряда в диапазоне 0.1-6А
Настройка конечного напряжения для литиевых аккумуляторов
Установка порога отключения по температуре
Настройка чувствительности определения окончания заряда для Ni-Cd/Ni-MH
Выбор количества циклов заряд/разряд
Установка емкости аккумулятора для контроля

Это позволяет точно настроить процесс под конкретный тип и емкость аккумулятора.

Особенности работы с литиевыми аккумуляторами

IMAX B6 имеет встроенный балансир для работы с литиевыми аккумуляторами, состоящими из нескольких ячеек. Это обеспечивает:

Равномерный заряд всех ячеек батареи
Контроль напряжения на каждой ячейке
Возможность балансировки без заряда
Повышение безопасности при работе с Li-Po

Балансировка позволяет максимально эффективно использовать емкость литиевых аккумуляторов и продлить срок их службы.

Подключение к компьютеру и мониторинг

IMAX B6 имеет возможность подключения к компьютеру через USB-порт. Это позволяет:

Обновлять прошивку зарядного устройства
Управлять процессом заряда с компьютера
Отслеживать параметры в реальном времени
Строить графики напряжения, тока, емкости
Сохранять данные о процессе заряда

Подключение к ПК значительно расширяет возможности по анализу состояния аккумуляторов.

Преимущества использования IMAX B6

Основные преимущества зарядного устройства IMAX B6:

Универсальность — работа со всеми типами аккумуляторов
Широкие возможности настройки параметров
Наличие балансира для литиевых аккумуляторов
Высокая мощность и скорость заряда
Продвинутые функции безопасности
Возможность подключения к компьютеру
Доступная цена при богатом функционале

Все это делает IMAX B6 оптимальным выбором для обслуживания различных типов аккумуляторов как любителями, так и профессионалами.

Сравнение IMAX B6 с аналогами

По сравнению с другими зарядными устройствами в своем ценовом диапазоне IMAX B6 выделяется следующими особенностями:

Более высокая мощность (50 Вт против 30-35 Вт у аналогов)
Наличие встроенного балансира (у многих только внешний)
Поддержка всех современных типов аккумуляторов
Возможность работы от сети 220В и от 12В
Более широкие возможности настройки параметров
Наличие USB-порта для подключения к ПК

При этом цена IMAX B6 остается на уровне более простых моделей, что делает его крайне выгодным приобретением.

Народный зарядник Imax B6 – Зарядка которая должна быть у каждого

Во первых эта зарядка куда продвинутей всех китайских (хотя она и сама китайская).
Во вторых ею можно заряжать не один аккумулятор а шесть (Li-ion \ pol) током под 5А чего обычной просто не дано.
Ну и в третьих множество настроек и замер емкости.

Почему я решился на покупку модельной зарядки, и что нам обещают производитель?

• Заряд аккумуляторов Li-ion, Li-pol, LiFe, NiCd, NiMH, PbAcid (свинцовые всех типов)
• Полностью автоматический процесс заряда, управляемый микроконтроллером. Отсечка по току и напряжению для литиевых аккумуляторов, по температуре и ΔV для никелевых. Для всех типов — выключение по максимальному времени и емкости.
• Тренировка NiCd и NiMH. Балансировочный заряд Li-pol аккумуляторов(для батарей с несколькими банками)
• Ток заряда до 5А (0.1~5.0 A,), разряда — до 1А (0. 1~1.0 A,).
• Экран с показаниями текущего напряжения, тока, емкости. Выгрузка всех этих параметров на компьютер и построение графиков.
• Работает от источника постоянного тока напряжением 10 ~ 18 В (например, от аккумулятора автомобиля, или сетевого блока питания).
• Блок питания в комплект НЕ ВХОДИТ
• рабочее напряжение: 11.0~18.0 вольт,
• максимальная мощность: 50 Вт заряд, 5 Вт разряд,

• ток балансировки LiPo: 300 мА/банку,
• количество элементов в NiCd/NiMH батарее: 1~15,
Можно тренировать аккумулятор шуруповерта
• количество элементов в LiIo/LiPo/LiFe батарее: 1~6,
• напряжение Pb (свинец) батареи: 2~20 вольт,
Рекомендации по установке Delta Peak для NiMh и NiCd батарей:
• NiMh — 0.5 mV
• NiCd — 0.8 mV
Рекомендуемый ток заряда: 0.3 A

В комплект входит:
— зарядное устройство iMAX B6
— инструкция на англ. языке,
— провода для подключения различных заряжаемых батарей

По поводу оригинал или копия особо не переживал. Человек развеял мои опасения.
Моя копия т.к нет галограммы.

Еще в комплекте есть провод питания с двумя крокодилами — девайс всеяден

и может есть любое напряжение от 11в до 18в. Хоть зарядка для ноутбука, хоть автомобильный аккумулятор:

БП подойдет в принципе любой, главное чтобы выдавал напряжение в диапазоне от 11 до 18вольт, хоть компьютерный, хоть от ноутбука — но я решил купить отдельный, 12в. 5a т.к стоил копейки.

banggood.com/ru/DC-12V-5A-For-Imax-B5-B6-Balancer-Charger-AC-Power-Adapter-p-934901.html

По отзывам в интернете, версия со встроенным БП, блок быстро выходит из строя из-за перегрева транзисторов.
Мой внешний работает уже стабильно полгода.
Из косяков был только сам провод-вилка. Иногда отходил контакт. Заменил на аналогичный от принтера.

Блок немного завышает заявлнный вольтаж

Первоначально зарядка заказывалась для определения емкости БУ 18650 из старых ноутбучных батарей, которыми я питаю свои фонари.
Очень удивило что емкость 7-ми летних банок 18650 (1700-1900mah), что на порядок выше новых Ultrafire, trustfire и др. не брендовых 18650.

Позже ею была проведена процедура восстановления емкости старых NIMH АА.

Сейчас у меня проект переделки старого шуруповерта с потекшими nicd элементами, переделываю на питание от 18650, дозаказал плату защиты, жду.
Кому интересна тема гуглится как «шуруповерт на 18650»

Обзор функционала зарядника не делал.
Ознакомьтесь с видео по которым сам учился пользоваться.

Для самых отчаянных кого зима застала врасплох, то можно зарядить автомобильный аккумулятор 12в. У самого есть для этих целей специализированное зарядное — вымпел 55

Огромным плюсом для меня является работа от свинцового аккумулятора 12в, подключил imax кабелем из комплекта к аккумулятору от ИБП.

В пользовании у меня только фонари на 18650.
Да и повербанки для питания гаджетов на литии в походах.
Ежегодно летом сплавляюсь на плотах по рекам страны, с собой можно будет взять на борт 60амперный АКБ и забыть о питании для всей группы.

Зарядка отрабатывает себя на 100 %, рекомендую!

SkyRC iMax B6AC V2 — интеллектуальное устройство для зарядки и обслуживания всех современных типов аккумуляторов

SkyRC imax B6AC

Аймакс Б6 АэС

Обратите внимание — это оригинальная продукция (не клон и не копия), устройство имеет голограмму и номер,
который можно сверить на сайте производителя

SkyRC iMax B6AC V2 — это новая версия универсального и многофункционального зарядного устройства iMAX B6.

Зарядное устройство предназначено для обслуживания аккумуляторов основных типов: литиевые (Li-Ion / Li-Po / Li-Fe / Li-HV), никелевые (Ni-Cd / Ni-MH) и свинцовые (Pb).

Зарядное устройство SkyRC iMax B6AC V2 обладает возможностью обновлять прошивки и управлять зарядным устройством, подключив его к компьютеру или ноутбуку. Так же предполагается использование данного прибора в качестве тестера аккумуляторов с возможностью замера их напряжения и внутреннего сопротивления.

Зарядное устройство имеет встроенный блок питания и работает как от сети 220 В, так и от источника постоянного напряжения 11-18V, например, от автомобильного аккумулятора.

Типы обслуживаемых аккумуляторов:

Никель-кадмиевые (Ni-Cd)
Никель-металлогидридные (Ni-Mh)
Литий-ионные (Li-Ion/Li-HV)
Литий-фосфатные (Li-Fe)
Литий-полимерные (Li-Po)
Свинцово-кислотные (Pb)

Количество одновременно обслуживаемых элементов:

Ni-Cd — от 1 до 15 элементов в сборке
Ni-Mh — от 1 до 15 элементов в сборке
Li-Ion — от 1 до 6 элементов в сборке
Li-Po — от 1 до 6 элементов в сборке
Pb — батарея с напряжением от 2-20V

В корпус зарядника, как и у предшественника, встроены балансировочные разъёмы типа XH, которые позволяют подключать аккумуляторные сборки из литиевых элементов без использования внешних балансировочных планок. Разъемы предназначены для подключения аккумуляторов, состоящих из 2, 3, 4, 5 или 6 элементов.

Режимы работы:

— для Ni-Cd / Ni-Mh аккумуляторов:

заряд
автозаряд (можно настроить пороговый лимит заряда, что очень полезно для Ni-Mh аккумуляторов с низким сопротивлением)
заряд ре-пик (в процессе зарядки устройство может несколько раз подряд измерить конечное напряжение, чтобы убедиться, что аккумулятор полностью заряжен)
разряд
циклирование (цикличная зарядка может включать до 5 циклов разряда\заряда аккумулятора, функция необходима для восстановления аккумулятора)

— для Li—ION / Li—HV / Li—Fe / Li—Po аккумуляторов:

заряд
быстрый заряд (уменьшает время заряда)
хранение (устройство оптимально выравнивает и устанавливает номинальное напряжение в аккумуляторной батарее для длительного хранения)
разряд
балансировка

— для Pb аккумуляторов:

заряд
разряд

Возможности:

Заряд током до 6А. Ток разряда до 2А
Питание от сети 220в или 11-18в
Высокая выходная мощность в 50Вт позволяет одновременно заряжать до 15 никелевых аккумуляторов и до 6 литиевых
Встроенный балансир для литиевых батарей состоящих из 2,3,4,5 и 6 элементов
Управление и мониторинг процессом зарядки/разрядки на ПК при помощи ПО Charge Master
Управление и мониторинг процессом зарядки/разрядки на iOs и Android при наличии wi-fi модуля SK-600075 (не входит в комплект)
Режим зарядки
Режим зарядки литиевых батарей в режиме балансировки
Режим быстрой зарядки литиевых батарей
Режим заряда литиевых батарей для длительного хранения
Режим разрядки
Измерение внутреннего сопротивления аккумуляторов
Режим циклирования — до 5 циклов заряда-разряда с паузой для остывания для восстановления и тренировки никелевых аккумуляторов
Сохранение и загрузка данных пользователя (10 ячеек)
Возможность устанавливать начальный ток зарядки
Возможность подключить термодатчик (в комплект не входит) и установить ограничение по температуре
Возможность установить отсечку по достижению заданной емкости
Возможность установить ограничение по времени процесса
Отображение напряжения на каждой банке в режиме балансированного заряда
Отображение текущего напряжения и тока заряда.
Отображение емкости.

Управление зарядником и мониторинг через компьютер
Пользователь может контролировать напряжение батареи, напряжение отдельных элементов в составе сборки и получать прочие актуальные данные о состоянии аккумулятора во время зарядки или разрядки. Кроме того, на экране компьютера, подключенного к зарядному устройству, вы можете в режиме реального времени видеть графики состояния аккумулятора в процессе заряда/разряда. кроме того, с помощью компьютера вы можете управлять зарядным устройством и обновлять прошивку зарядника с помощью программного обеспечения ChargeMaster.

Управление зарядником и мониторинг через смартфоны
С помощью дополнительного WiFi-модуля, который приобретается отдельно и может быть подключен к зарядному устройству, вы можете управлять зарядным устройством и осуществлять мониторинг состояния аккумуляторов в режиме реального времени

Технические характеристики SkyRC iMax B6AC V2:
Напряжение питания:

от сети 220V
от источника постоянного тока (DC): 11-18V

Максимальная мощность заряда: 50W
Максимальная мощность разряда: 5W
Диапазон тока заряда: 0. 1-6A
Диапазон тока разряда: 0.1-2A

Напряжения заряда:
— для Ni-MH/NiCd — определяется автоматически
— для Li-Po — 4.18-4.3V/элемент
— для Li-Ion — 4.08-4.2V/элемент
— для Li-Fe — 3.58-3.7V/элемент

Ток балансировки литиевых элементов: 300mA на элемент
Чувствительность Delta Peak для NiCd и Ni-MH элементов: регулируемый в диапазоне 3-15mV на элемент
Настройка температуры прерывания заряда/разряда: 20-80ºC
Габаритные размеры: 144 x 135 x 36 мм
Вес: 377 г.

КОМПЛЕКТАЦИЯ:

Зарядное устройство
Кабель для питания от сети 220V
Кабель для подключения питания DC 5.5 + крокодилы
Кабель с разъемами T-Plug + бананы
Кабель с разъемами T-Plug + крокодилы
Кабель с разъемами T-Plug + Futaba connector
Кабель с разъемами T-Plug + JST connector
Кабель с разъемами T-Plug + XT60 connector
Инструкция на английском языке

Возможна комплектация сумкой для хранения и транспортировки устройства

Обратите внимание — это оригинальная продукция (не клон и не копия), зарядное устройство имеет голограмму и номер, который можно сверить на

сайте производителя

IMAX B6AC, балансное зарядное устройство переменного/постоянного тока мощностью 50 Вт

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

2 отзыв(а) | Добавьте свой отзыв

Артикул: 340-10-120

Подпишитесь на уведомление о наличии товара

Задать вопрос (1)

Наличие: Нет в наличии

34,99 $

Детали
отзывов
Теги
Задать вопрос
Рекомендуется для вас

Детали

B6AC бесспорно самое популярное зарядное устройство на рынке. Один взгляд на характеристики и цену, и вы поймете, почему! Это зарядное устройство переменного/постоянного тока, что означает, что вы можете подключить его к стандартной сетевой розетке с помощью прилагаемого шнура питания, или вы можете запитать его от аккумулятора с помощью прилагаемых кабелей питания. IMAX B6AC – это проверенное зарядное устройство, способное заряжать, балансировать и разряжать аккумуляторы Lion, LiPo, LiFe (A123), NiCd и NiMH.

ХАРАКТЕРИСТИКИ:

Вход 100/240 В переменного тока или 12 В постоянного тока
Может контролировать температуру аккумуляторной батареи с помощью дополнительного кабеля (не входит в комплект)
Дельта-пиковая чувствительность, управляемая микропроцессором
Балансировка отдельных ячеек
Совместимость с Li-ion, LiPo, LiFe, Ni-Cd и NiMH
Полностью выбираемые зарядные токи
Функция хранения, позволяющая безопасно хранить батареи
Функция ограничения времени
Контроль входного напряжения (защита автомобильных аккумуляторов в полевых условиях)
Хранение данных (хранение до 5 пакетов в памяти)
Обкатка аккумулятора и повторный цикл.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диапазон рабочего напряжения: 11,0–18,0 В пост. тока
Вход переменного тока: 100–240 В
Максимальная мощность зарядки 50 Вт
Макс. мощность разряда 5 Вт Зарядка
Диапазон тока: 0,1–5,0 А
Диапазон тока разряда: 0,1–1,0 А
Потребляемый ток для балансировки LiPo: 300 мАч/ячейка Аккумулятор
Количество элементов: 1-15 элементов NiCd/NIMH, 1-6S Li-Ion/LiPo/Li-Fe, напряжение батареи Pb 2-20 В
Вес: 19 унций (540 г) нетто
Размеры: 5,7 x 5,2 x 1,4 дюйма (145 x 133 x 35 мм)

ВКЛЮЧАЕТ:

Зарядное устройство IMAX B6AC со шнурами питания переменного и постоянного тока
Выходной провод со штекерным разъемом Deans
Женщина-декан — главная женщина JST
Deans Female к универсальному проводу приемника
Deans Женский к проводу зарядного устройства накаливания
Deans Женский к зажимам типа «крокодил»
Руководство по эксплуатации

ПРИМЕЧАНИЕ. Это зарядные устройства-клоны, НЕ торговой марки SkyRC.

Отзывы

Отзывы клиентов (2)

РАЗБИВКА ЗАРЯДНОГО УСТРОЙСТВА Обзор STLNLST

Цена
Значение
Качество

Лучшее соотношение цены и качества, когда я искал небольшое зарядное устройство для всех нужд моего нитроприемника. Заряжает блоки приемника, блоки передатчика и батареи стартового блока.

Приятный громкий звук при завершении зарядки. Несколько различных разъемов включены для различных потребностей в зарядке. Очень довольный клиент (Опубликовано 22.04.2017)

Зарядное устройство для аккумуляторов IMAXОбзор Perry

Качество
Значение
Цена

Эти зарядные устройства очень хороши. Зарядите аккумуляторы за гораздо более короткое время.

Балансирует клетки.
Очень хорошее качество. Хорошая цена. (Опубликовано 10.04.2015)

Напишите свой отзыв

Только зарегистрированные пользователи могут оставлять отзывы. Пожалуйста, войдите или зарегистрируйтесь

Задать вопрос

Создать новый вопрос

Пожалуйста, зарегистрируйтесь или войдите, чтобы задать вопрос

▲

2
Голоса

▼

Алгоритм заряда для NiMH подобен NiCd за исключением того, что NiMH более сложен.

Отрицательное значение Delta V для определения полного заряда слабое, особенно при зарядке менее 0,5°C. Несоответствующая или горячая упаковка еще больше уменьшает симптомы.

NDV в зарядном устройстве NiMH должен реагировать на падение напряжения 5 мВ на элемент или менее. Это требует электронной фильтрации для компенсации шума и колебаний напряжения, вызванных аккумулятором и зарядным устройством. Хорошо спроектированные зарядные устройства NiMH включают NDV, плато напряжения, дельта-температуру (dT/dt), температурный порог и таймеры тайм-аута в алгоритм обнаружения полного заряда. Эти «ворота-или» используют все, что приходит первым. Многие зарядные устройства включают 30-минутную зарядку до 0,1C, чтобы увеличить емкость на несколько процентных пунктов.

Некоторые усовершенствованные зарядные устройства используют начальную быструю зарядку 1С. При достижении определенного порога напряжения добавляется отдых в несколько минут, позволяющий аккумулятору остыть. Заряд продолжается при более низком токе, а затем применяется дальнейшее снижение тока по мере прохождения заряда. Эта схема продолжается до тех пор, пока батарея не будет полностью заряжена. Этот метод, известный как «ступенчато-дифференциальная зарядка», хорошо работает для всех аккумуляторов на основе никеля.

Зарядные устройства, использующие ступенчато-дифференциальный или другие агрессивные методы зарядки, обеспечивают прирост емкости примерно на 6 процентов по сравнению с более простым зарядным устройством. Хотя желательна более высокая емкость, заполнение батареи до краев увеличивает нагрузку и сокращает общий срок службы батареи. Вместо ожидаемых 350–400 рабочих циклов агрессивное зарядное устройство может разрядить аккумулятор после 300 циклов.

NiMH не любит перезарядку, поэтому минимальная зарядка установлена примерно на 0,05°C. NiCd лучше поглощает перезарядку, а оригинальные зарядные устройства NiCd имели слабый заряд 0,1C. Различия в токе непрерывного заряда и потребность в более чувствительном обнаружении полного заряда делают оригинальное зарядное устройство NiCd непригодным для NiMH аккумуляторов. NiMH в зарядном устройстве NiCd будет перегреваться, но NiCd в зарядном устройстве NiMH работает хорошо. Современные зарядные устройства подходят для обеих аккумуляторных систем.

Трудно, если не невозможно, медленно заряжать NiMH аккумулятор. При температуре C от 0,1°C до 0,3°C профили напряжения и температуры не обладают определенными характеристиками для срабатывания обнаружения полного заряда, и зарядное устройство должно зависеть от таймера. Опасная перезарядка может произойти при зарядке частично или полностью заряженных аккумуляторов, даже если аккумулятор остается холодным.

Тот же сценарий возникает, если батарея разряжена и может удерживать только половину заряда. По сути, эта батарея уменьшилась вдвое, а фиксированный таймер запрограммирован на 100-процентную зарядку независимо от состояния батареи.

Многие пользователи аккумуляторов жалуются на меньший, чем ожидалось, срок службы, и неисправность может заключаться в зарядном устройстве. Недорогие потребительские зарядные устройства склонны к неправильной зарядке. Если вы хотите повысить производительность батареи с помощью недорогого зарядного устройства, оцените уровень заряда батареи и соответствующим образом установите время зарядки. Извлеките батареи, когда они предположительно полностью заряжены.

Если зарядное устройство заряжается с высокой скоростью, проверьте температуру. Тепловатый указывает на то, что батареи могут быть полностью заряжены. Лучше вынимать батареи заранее и перезаряжать их перед каждым использованием, чем оставлять их в зарядном устройстве до возможного использования.

Простые рекомендации по зарядке аккумуляторов на основе никеля

Эффективность заряда аккумуляторов на основе никеля близка к 100 процентам до 70 процентов заряда. Аккумулятор остается холодным, но начинает нагреваться с пониженной эффективностью до полного заряда.
Аккумуляторы на основе никеля должны охлаждаться при подзарядке. Если тепло, подпитка слишком высока.
Бытовые зарядные устройства не всегда правильно завершают зарядку.
