Зарядки для 18650. Зарядные устройства для аккумуляторов 18650: особенности, типы и правила эксплуатации

Как выбрать зарядное устройство для аккумуляторов 18650. Каковы основные характеристики и типы зарядных устройств. Какие правила безопасности нужно соблюдать при зарядке литий-ионных аккумуляторов 18650. Можно ли заряжать аккумуляторы 18650 без специального зарядного устройства.

Особенности аккумуляторов 18650 и требования к их зарядке

Аккумуляторы формата 18650 широко используются в различных портативных устройствах благодаря высокой емкости и компактным размерам. Однако литий-ионная химия этих элементов питания требует соблюдения определенных правил при зарядке:

• Номинальное напряжение полностью заряженного аккумулятора 18650 составляет 3,7 В
• Максимальное напряжение заряда не должно превышать 4,2 В
• Минимальное напряжение разряда — 2,5-2,7 В
• Оптимальный ток заряда — 0,5-1С (половина или полная емкость аккумулятора в мА)
• Рекомендуется двухступенчатая зарядка: постоянным током, затем постоянным напряжением

Несоблюдение этих требований может привести к сокращению срока службы аккумулятора или даже его возгоранию. Поэтому крайне важно использовать специализированные зарядные устройства для 18650.

Основные типы зарядных устройств для аккумуляторов 18650

На рынке представлено несколько основных типов зарядных устройств для литий-ионных аккумуляторов 18650:

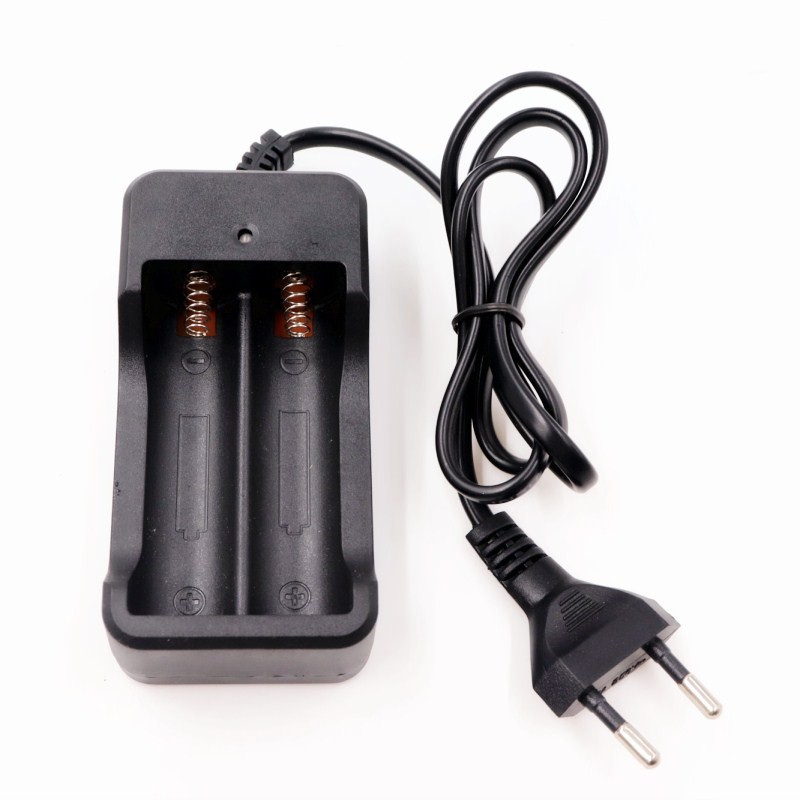

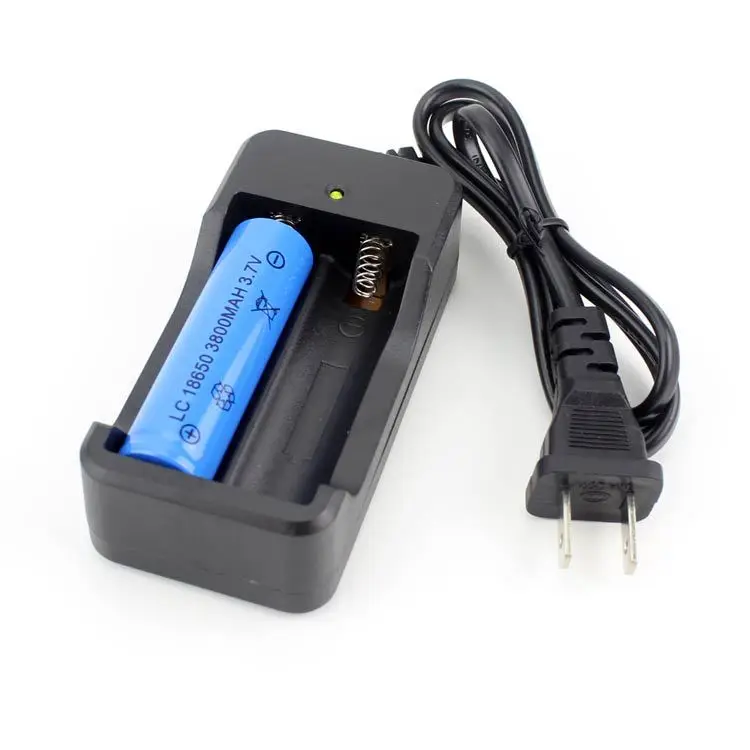

1. Простые зарядные устройства

Обеспечивают базовую функцию зарядки одним током. Обычно имеют индикацию процесса и окончания зарядки. Подходят для нечастого использования.

2. Интеллектуальные зарядные устройства

Оснащены микропроцессором, контролирующим процесс зарядки. Обеспечивают двухступенчатую зарядку и защиту от перезаряда. Часто имеют LCD-дисплей с отображением параметров.

3. Универсальные зарядные устройства

Позволяют заряжать различные типы аккумуляторов, включая 18650, 14500, 16340 и др. Имеют регулируемые контакты и настройку параметров под разные элементы.

4. Многоканальные зарядные устройства

Дают возможность одновременно заряжать несколько аккумуляторов 18650. Удобны при использовании большого количества элементов питания.

Ключевые характеристики зарядных устройств для 18650

При выборе зарядного устройства для аккумуляторов 18650 стоит обратить внимание на следующие параметры:

• Количество каналов зарядки
• Максимальный ток зарядки
• Наличие режима восстановления глубоко разряженных аккумуляторов
• Возможность балансировки при зарядке нескольких элементов
• Наличие защиты от короткого замыкания, перегрева, переполюсовки
• Тип питания (от сети 220В или USB)
• Наличие дисплея с отображением параметров зарядки

Чем больше функций и защит реализовано в зарядном устройстве, тем безопаснее и эффективнее будет процесс зарядки аккумуляторов 18650.

Правила безопасности при зарядке аккумуляторов 18650

Литий-ионные аккумуляторы требуют повышенного внимания к безопасности при зарядке. Необходимо соблюдать следующие правила:

• Использовать только специализированные зарядные устройства для Li-ion
• Не превышать максимальный ток зарядки, указанный производителем
• Не оставлять аккумуляторы без присмотра во время зарядки
• Заряжать элементы вдали от легковоспламеняющихся предметов
• Не допускать перегрева аккумуляторов в процессе зарядки
• Прекратить использование при появлении вздутий или повреждений

Соблюдение этих простых правил позволит избежать опасных ситуаций и продлить срок службы аккумуляторов 18650.

Можно ли заряжать аккумуляторы 18650 без специального зарядного устройства?

Многие задаются вопросом, можно ли зарядить аккумулятор 18650 без специализированного зарядного устройства. Технически это возможно, но крайне нежелательно по следующим причинам:

• Отсутствие контроля напряжения может привести к перезаряду
• Нет ограничения по току зарядки
• Отсутствует защита от короткого замыкания и переполюсовки
• Невозможно реализовать правильный алгоритм двухступенчатой зарядки

В крайнем случае можно использовать лабораторный блок питания с контролем напряжения и тока. Однако это небезопасно и может сократить срок службы аккумулятора. Рекомендуется всегда применять специализированные зарядные устройства для 18650.

Как выбрать оптимальное зарядное устройство для аккумуляторов 18650?

При выборе зарядного устройства для 18650 следует учитывать несколько ключевых факторов:

1. Количество используемых аккумуляторов — от этого зависит необходимое число каналов зарядки
2. Емкость применяемых элементов — влияет на оптимальный ток зарядки
3. Наличие защиты у аккумуляторов — для незащищенных элементов важны дополнительные функции безопасности зарядного устройства
4. Частота использования — для ежедневной эксплуатации подойдут более функциональные модели
5. Портативность — для использования в поездках удобны компактные зарядные устройства с питанием от USB

Оптимальным выбором для большинства пользователей станет интеллектуальное зарядное устройство на 2-4 канала с током зарядки 1-2А на канал и питанием от сети 220В. Такие модели обеспечивают безопасную зарядку и имеют достаточный функционал при умеренной цене.

Популярные модели зарядных устройств для аккумуляторов 18650

На рынке представлено множество зарядных устройств для 18650 от разных производителей. Рассмотрим несколько популярных моделей:

1. XTAR VC4

Интеллектуальное 4-канальное зарядное устройство с LCD-дисплеем. Поддерживает ток зарядки до 1А на канал. Имеет функцию восстановления глубоко разряженных аккумуляторов.

2. Nitecore D4

Универсальное 4-канальное зарядное устройство с возможностью заряда различных типов аккумуляторов. Оснащено информативным дисплеем и имеет несколько режимов работы.

3. LiitoKala Lii-500

Многофункциональное зарядное устройство с возможностью тестирования емкости аккумуляторов. Поддерживает ток зарядки до 2А и имеет функцию Power Bank.

Выбор конкретной модели зависит от индивидуальных потребностей пользователя и бюджета. Важно обращать внимание на наличие необходимых функций безопасности и удобство использования.

Заключение

Правильный выбор зарядного устройства для аккумуляторов 18650 крайне важен для обеспечения их безопасной эксплуатации и длительного срока службы. Современные интеллектуальные зарядные устройства предоставляют широкие возможности по контролю процесса зарядки и защите элементов питания.

При выборе стоит обращать внимание на наличие основных функций безопасности, соответствие характеристик зарядного устройства параметрам используемых аккумуляторов и удобство эксплуатации. Соблюдение правил безопасности при зарядке позволит избежать опасных ситуаций и максимально продлить срок службы литий-ионных аккумуляторов 18650.

Зарядное устройство для Li-ion / IMR 18650 аккумуляторов NITECORE F4

гипермаркет фонарей №1

Позвонить

+7(499)653-63-66 +7(909)912-77-21

нет в наличии

Артикул: 47548

Для выставления счета на юр. лицо отправьте заявку на [email protected]

Габариты фонаря: 108мм*150мм*40мм

Комплектация: Зарядное устройство Nitecore F4, USB кабель, инструкция на русском языке, фирменная упаковка

Вес, гр.: 200

Материал корпуса:

Пластик

Подробное описание

Совместимо с Li-ion/IMR 18650
Входное напряжение питания: 5 В 2 А постоянного тока
Выходное напряжение: 4.2 В +- 1% (БАТАРЕЯ), 5 В +-5% (USB)
Выходной ток: USB 2*A, Батарея: 1*1А 4*0. 5А

Зарядное устройство F4 имеет фунции зарядки и разрядки. При подключении к внешнему источнику питания, зарядное устройство F4 способно заряжать 18650 литий-ионные аккумуляторы, а также внешние USD устройства, если достаточно входной мощности. При отключении от внешнего источника питания, зарядное устройство F4 может быть использовано в качестве портативного зарядного устройства для зарядки внешних USD устройств с 18650 литий-ионными аккумуляторами.

Зарядка батарей
Вставьте аккумулятор.
В зарядном устройстве F4 имеются 4 независимо контролируемых слота зарядки. Откройте батарейный отсек, сдвинув его, вставьте от 1 до 4 батарей в слот(-ы) в соответствии с полярностью показанной на гнезде и закройте батарейный отсек, как это изображено на рисунке. После того как вставлены все батареи (без ввода или вывода), на экране будет отображено напряжение батареи текущего слота, уровень заряда батареи и иконка USB. Нажмите на Кнопку питания для просмотра информации о разных слотах.

Подключение к источнику питания:
Для начала зарядки подсоедините зарядное устройство F4 к внешнему источнику питания (USB адаптер или зарядное устройство USB с выходным током 2А) через зарядный кабель USD.

Дисплей с информацией о зарядке:
При процессе зарядки, на экране будет отображаться напряжение аккумулятора, зарядный ток, уровень заряда текущего слота с мигающим уровнем батареи, которая показывает, что идет процесс зарядки. Когда батарея будет полностью заряжена, зарядное устройство F4 завершит процесс зарядки автоматически, на экране появится сообщение «Готово» и значок батареи перестанет мигать. Нажмите на Кнопку питания для просмотра информации о различных слотах. (Если уровень зарядки достаточный, зарядное устройство F4 может заряжать батареи и внешние USB устройства одновременно. На экране будет отображаться только информация об уровне заряда.)

Подключение к внешнему источнику питания:
После того как вставлена батарея, подсоедините зарядное устройство F4 к внешнему устройству USB через кабель зарядки USB для начала зарядки.

Дисплей с информацией о разарядке:
Во время процесса вывода в качестве портативного зарядного устройства, на экране будет отображаться напряжение аккумулятора, зарядный ток, уровень заряда, выходной ток и выходная громкость и иконка USB. Нажмите на Кнопку питания для просмотра информации о разных слотах. При использовании обоих портов USB, нажмите и удерживайте Кнопку питания в течение 3 секунд для просмотра информации на обоих портах.

Примечание:
Когда оба USB порта вывода выдают ток 2А, то нагрузка аккумуляторов существенно возрастает. Некоторое защищенные аккумуляторы активируют внешнюю защиту для прекращения процесса вывода. Таким образом, рекомендуется использовать высокопроизводительные литий-ионные аккумуляторы NITECORE.

Функция экономии электроэнергии
Если в течение 10 минут не будет произведено никаких операций, не включая вывода или ввода или не будет длительного нажатия кнопки питания в течение прим. 10 секунд, зарядное устройство F4 автоматически активирует функцию экономии электроэнергии, при этом экран гаснет. Нажмите на Кнопку питания для подсветки экрана.

Защита от короткого замыкания и обратной полярности
Если батарея вставлена с обратной полярностью или короткозамкнута, зарядное устройство F4 не будет заряжать ее или отображать информацию о ней.

Функция разрядки аккумулятора
При использовании портативного зарядного устройства с 4 полностью заряженными батареями, зарядное устройство F4 активирует Функцию групповой разрядки аккумуляторов. Первыми будут разряжены аккумуляторы в Слоте 1 и Слоте 2. Таким образом, аккумуляторы в Слоте 3 и Слоте 4 могут полностью использоваться для других целей.

Активация чрезмерно разряженных литий-ионных аккумуляторов
Зарядной устройство F4 способно активировать полностью разряженные литийионные аккумуляторы с защитной схемой. После установки аккумулятора зарядное устройство F4 перед зарядкой проверит аккумулятор и активирует его. Если оно не моежт быть активировано или обнаруживатеся его повреждение, на экране отображается соответствующая информация.

Примечание:
Просьба НЕ ЗАРЯЖАТЬ незащищенные литий-ионные чрезмерно разряженные аккумуляторы, это может привести к возгоранию или даже ко взрыву аккумулятора!

Обратите внимание что POWER BANK NITECORE F4 не комплектуется аккумуляторами!

Комплектация:

Зарядное устройство Nitecore F4, USB кабель, инструкция на русском языке, фирменная упаковка



Фотографии Зарядное устройство для Li-ion / IMR 18650 аккумуляторов NITECORE F4:

Отзывы о компании ФОНАРИКИ.

ру

Все свои усилия мы направляем на то, чтобы сделать ваши покупки в интернет-магазине ФОНАРИКИ.ру максимально комфортными и создать для вас высочайший уровень сервиса.

С нетерпением ждем вашего отзыва, благодаря ему мы сделаем интернет-магазин  еще лучше 🙂



Отзывы на Яндекс Маркет	Отзывы на Яндекс Картах	Отзывы в Google	Отзывы на rateshops.ru	Отзывы на facebook.com

Вы смотрели:

размеры, минимальное напряжение, ток зарядки, полярность

Содержание

1. Технические характеристики аккумулятора 18650
2. Вольтаж
3. Емкость
4. Типоразмеры и вес аккумуляторов 18650
5. Влияет ли на параметры цвет батарейки
6. Устройство
7. Как определить плюс и минус
8. Виды и типы аккумуляторов 18650
9. Расшифровка маркировки
10. Особенности зарядки
11. Минимально и максимально допустимое напряжение для 18650
12. Каким током заряжать аккумулятор 18650
13. Сколько заряжается элемент 18650
14. Отличия в зарядке АКБ с защитной микросхемой и без нее
15. Как зарядить аккумулятор 18650 без зарядного устройства

Перезаряжаемые источники тока (аккумуляторы) формата 18650 широко применяются в быту для питания переносных потребителей. Для выбора источников питания важно знать характеристики элементов 18650, их устройство и основные правила эксплуатации.

Технические характеристики аккумулятора 18650

Технические характеристики аккумуляторов 18650 определяются их технологией производства, и ей же ограничиваются. Литий-ионные аккумуляторы равного размера имеют одинаковые параметры, или, хотя бы, одного порядка. Физику не обмануть, и аккумуляторы с «выдающимися» характеристиками, скорее всего, являются подделкой от неизвестного производителя.

Вольтаж

Большинство типов нормально заряженных Li-ion элементов на холостом ходу выдают 3,7 вольта. Их можно слегка перезарядить (без вреда для аккумулятора) до уровня 4,2 вольта, но даже под небольшой нагрузкой напряжение в течение нескольких минут упадет до номинальных 3,7 В.

Мнение эксперта

Становой Алексей

Инженер-электроник. Работаю в мастерской по ремонту бытовых приборов. Увлекаюсь схемотехникой.

Задать вопрос

Этим свойством пользуются не самые добросовестные маркетологи. Они указывают напряжение батареи из нескольких банок для уровня 4,2 вольта. Так, аккумулятор из 4 ячеек выдает 14,8 вольт (из расчета 3,7 х 4), а на корпус наносится маркировка 16,8 вольт (из расчета 4,2 х 4). Это имеет значение при выборе АКБ для электроинструмента, где повышенное напряжение означает больший вращающий момент.

Разрядные кривые Li-ion ячеек с выраженным начальным участком перезарядки

Номинальное напряжение батарей 18650, произведенных по современной литий-железофосфатной технологии батареи более низкое — 3,2 вольта (максимальное – 3,6 вольт). Это связано со спецификой электрохимических реакций. Зато у них выше рабочий ресурс (в циклах).

Наименьшее напряжение, при котором аккумулятор считается разряженным без вреда для своего состояния, считается уровень 2,5 вольт. Но для безопасности лучше не разряжать батарею ниже 2,75 вольта. Этот уровень и принят за границу 0% заряда.

Емкость

Элементы 18650 выпускаются по литий-ионной технологии. В нем должны протекать определенные электрохимические реакции в определенном объеме, поэтому емкость ограничена рамками технологии. В 2022 году потолком для изделий среднего уровня является 3600 мА*ч. Есть сведения, что ведущим изготовителям удается выполнить конструктив аккумулятора так, что емкость может достичь 4500 и даже 5000 мА*ч, но это, пожалуй, теоретический потолок для текущего момента.

Эта емкость явно за пределами реальных возможностей

Если емкость, указанная на корпусе, выше этой цифры – это однозначно фейк. И уж точно не стоит доверять декларациям о том, что емкость аккумуляторов (как правило, неизвестных производителей) достигает 15000, 20000, а то и 30000 мА*ч. Создать такие источники тока в рамках форм-фактора 18650 на сегодняшний день невозможно.

Типоразмеры и вес аккумуляторов 18650

Само название форм-фактора 18650 содержит указание на габариты элемента:

• диаметр 18 мм;
• длина 65 мм.

Вес батареи не стандартизирован, но он обычно составляет около 50 грамм с небольшими отклонениями (в зависимости от примененных материалов для корпуса и т. п.).

Габариты ячейки 18650Плата защиты в аккумуляторе 18650

Влияет ли на параметры цвет батарейки

В интернете и в быту можно услышать различные мифы о том, что цвет оболочки источника тока 18650 определяет его параметры или технологию изготовления. На самом деле, выбор цвета определяется лишь креативностью дизайнера на заводе и экономическими факторами – какая краска окажется дешевле и прочнее. Хотя в пределах одной фирмы никто не запрещает выпускать, например, желтые батарейки одной емкости, а зеленые — другой (просто для удобства производства, учета, складирования и т.п.). Но никаких стандартов здесь не существует.

Рекомендуем: Как нужно выбирать 18650 для шуруповерта

Устройство

Как и любые электрохимические источники тока, Li-ion элементы типоразмера 18650 состоят из:

• анода;
• катода;
• электролита.

Еще одной необходимой составляющей для компактных элементов является сепаратор. Он не позволяет замкнуться аноду и катоду при их тесном расположении. Сепаратор пропитывают электролитом, в качестве которого применяется этилен карбонат.

Электролит является основным источником опасности в Li-ion элементах – при напряжении выше 4,3 вольта он разлагается и может загореться.

В литий-полимерных элементах между электродами прокладывают полимерную пленку. Она служит и сепаратором, и электролитом.

В качестве анода применяют медную фольгу с графитовым покрытием. Катод выглядит, как алюминиевая фольга с покрытием из производных лития, давших название классу перезаряжаемых источников. Пакет из электродов и сепаратора сворачивается в рулон – так получаются источники тока цилиндрической формы.

Устройство аккумулятора 18650

Как определить плюс и минус

Аккумулятор 18650 внешне похож на пальчиковую батарейку, хотя и больше размером. Конструктив его тоже похож на гальванический элемент типоразмеров АА и ААА, поэтому плюсовой вывод можно определить визуально тем же способом:

• плюсом служит более выпуклый электрод;
• минусом – корпус, точнее, его неизолированное донце.

У батарей с встроенной защитой конструкция выводов та же, но выступ плюса выполнен менее явно, на его стороне имеются отверстия для выхода газа. Донце минуса тоже может иметь небольшую выпуклость и отверстия (а может не иметь).

Визуальное определение полярности ячейки

Подключение с неверной полярностью может вызвать неисправность как нагрузки, так и самого аккумулятора (из-за превышения тока, перегрева и т.п.). Поэтому в случае сомнений лучше перепровериться мультиметром. Надо перевести его в режим постоянного тока и приложить щупы к терминалам батарейки.

Индикация при верной полярности подключения – знак «минус» отсутствует

Если на дисплее тестера значение напряжения индицируется со знаком «минус», значит, плюсовой вывод тестера подключен к минусовому электроду элемента, а минусовой – к плюсовому. Если напряжение индицируется без знака «минус», значит, каждый вывод подключен к соответствующему по полярности электроду – положительный к положительному, отрицательный – к отрицательному.

Индикация при неверной полярности подключения – знак «минус» индицируется

Виды и типы аккумуляторов 18650

Несмотря на общее название класса возобновляемых источников питания – литий-ионные батареи – под этим названием скрывается несколько подкатегорий, различающихся по используемому активному веществу и некоторым потребительским свойствам. Для удобства сравнения разновидностей Li-ion элементов характеристики батарей 18650 различного исполнения сведены в таблицу.

Тип аккумулятора	Материал анода	Материал катода	Достоинства	Недостатки
Литий-кобальтовые	кобальтат лития LiCoO2	Графит на медной фольге	Высокая удельная энероемкость	Нетолерантность к повышенным токам зарядки, невысокий ресурс, невысокая токоотдача
Литий-марганцевые	литий-марганцевая шпинель LiMn2O4	Графит на медной фольге	Возможность зарядки повышенным током, высокая токоотдача.	Сниженная энергоемкость
Литий-никель-марганец-кобальт-оксидные	Соединение лития, никеля, кобальта	Графит на медной фольге	Возможность получать заданные характеристики сочетанием активных веществ	Повышенная стоимость
Литий-железофосфатные	литий-феррофосфат LiFePO4	Графит на медной фольге	Повышенная стойкость к перезаряду, высокая токоотдача, повышенный ресурс	Плохая терпимость к пониженным температурам, несколько сниженная энергоемкость
Литий-никель-кобальт-алюминий-оксидные	Соединение лития, алюминия, кобальта	Графит на медной фольге	Высокая энергоемкость, повышенный ресурс	Повышенная пожароопасность, высокая стоимость
Литий-титанатные	Любой на основе лития	пентатитанат лития (Li4Ti5O12)	Повышенный зарядный ток, ускоренная зарядка, высокая надежность, широкий диапазон рабочих температур (в области отрицательных значений)	Сниженное рабочее напряжение (2,4 вольта), меньшая удельная энергия

Расшифровка маркировки

Единого стандарта маркировки элементов рассматриваемого типоразмера нет. Но большинство производителей все же придерживается определенных правил. Они предусматривают буквенную маркировку из трех литер IXR, где:

• I означает Li-ion технологию;
• X – тип активного вещества катода;
• R – Rechargeable (перезаряжаемый).

На месте литеры X могут быть различные буквы, образующие сочетания:

Буквенное сочетание	Тип активного вещества
ICR	Литий-кобальт
IMR	Литий-марганец
INR	Литий-никель-кобальт-марганец
IFR	Литий-феррофосфат

Элементы с катодами из лития, алюминия, кобальта обозначаются NCR или NCA.

Далее следуют цифры 18650, обозначающие типоразмер, а следующими двумя цифрами может быть обозначена емкость ячейки. Так, аккумулятор, на корпус которого нанесено ICR18650-26F произведен по литий-кобальтовой технологии и имеет емкость 2600 мА*ч.

Аккумулятор ICR18650-26F

Не все производители придерживаются подобных принципов. Так, компания LG только в 2019 году перешла к этой системе, а ранее применялась маркировка вида LGDS318650, где DS – наименование модели. У других производителей встречаются и другие варианты обозначений. Так, Panasonic наряду со стандартной маркировкой применяет обозначение CGR и специфическую маркировку характеристик. Так, элемент CGR18650CG может выдать наибольший ток в 430 мА, а CGR18650CE – в 540 мА при равных напряжении 3,6 вольт и емкости 2250 мА*ч. У Sony можно встретить обозначение SE US18650GR, а линейку высокотоковых ячеек этот производитель обозначает дополнительными литерами VTC (VTC6/7/8) и т.п.

Высокотоковый аккумулятор от Sony US18650VTC6

Особенности зарядки

Оптимальным для элементов 18650, как и других источников на основе лития, считается двухступенчатая зарядка. Первый этап производится стабильным током, второй – стабильным напряжением. На самом деле многие зарядные устройства второй этап заменяют режимом ступенчатого снижения тока, а более простые – просто снижают зарядный ток.

Самые простые зарядники вторую стадию подзарядки не обеспечивают. Это не позволяет полностью использовать емкость элемента.

График заряда батарей 18650 в два этапа

Минимально и максимально допустимое напряжение для 18650

Разряжать Li-ion элементы можно до напряжения 2,75 (минимум – 2,5) вольта. Все, что ниже, считается глубоким разрядом, который снижает емкость аккумулятора и даже может привести к выходу его из строя.

В интернете можно найти советы по восстановлению банок, ушедших в глубокий разряд. Эффективность этих способов примерно нулевая, а некоторые (например, зарядка «ударным» током) откровенно опасны и могут привести к возгоранию.

Номинальным напряжением полностью заряженного литий-ионного элемента считается 3,7 вольта. Можно зарядить аккумулятор до 4,2 вольта, но не выше. Li-ion элементы очень не любят перезаряд, это может привести к возгоранию элемента и взрыву. Тушить литий-ионные источники крайне сложно. Заливание водой приведет лишь к усилению реакции из-за выделения водорода. Перекрывать доступ кислорода также малоэффективно – в аккумуляторе есть все вещества, необходимые для поддержания горения.

Читайте также

Как своими руками сделать точечную сварку для 18650



Каким током заряжать аккумулятор 18650

Оптимальным для заряда Li-ion аккумуляторов считается ток, равный 0,5..1 от его емкости С. Так, элемент с заявленной характеристикой в 2400 мА*ч, можно заряжать током от 1,2 до 2,4 А. Меньший зарядный ток может продлить ресурс элемента, но и увеличит время зарядки. Больший ток заряда уменьшит срок службы аккумулятора, несмотря на заверения поклонников Quick Charge и подобных технологий.

Сколько заряжается элемент 18650

Корректного ответа на этот вопрос не существует. Время зарядки зависит, в основном, от сочетания нескольких факторов:

• фактической емкости батареи;
• уровня остаточного заряда;
• зарядного тока.

Сочетание этих факторов может быть различным, поэтому и время заряда может значительно различаться.

Отличия в зарядке АКБ с защитной микросхемой и без нее

Если батарея оснащена платой защиты (это можно определить по наличию вентиляционных отверстий с одного или двух торцов корпуса), то это наиболее безопасный вариант. Схема разорвет цепь заряда при достижении наибольшего допустимого уровня напряжения (а также не даст уйти аккумулятору в глубокий разряд, отключив нагрузку). Такую батарею достаточно вставить в зарядное устройство.

Если защита у аккумулятора отсутствует, контролировать уровень заряда придется самостоятельно (или довериться зарядному устройству). Если заряжается батарея из нескольких последовательно соединенных аккумуляторов без плат индивидуальной защиты, то из-за разброса характеристик может возникнуть коллизия. Часть элементов уже будет заряжена, часть еще будет требовать пополнения энергии. Чтобы избежать перезаряда одних элементов и недозаряда других, в этом случае применяют специальные устройства, называемые балансирами (BMS). Такая плата отслеживает уровень напряжения на каждой ячейке. При достижении необходимого уровня заряженная банка закорачивается и выводится из процесса зарядки.

Плата BMS на 3 банки 18650

Как зарядить аккумулятор 18650 без зарядного устройства

Аккумулятору 18650, как и любому перезаряжаемому элементу, безразлично, что служит источником электрической энергии для заряда. Главные условия:

• чтобы напряжение было не меньше 4,2 вольта;
• чтобы источник выдавал при этом напряжении достаточный ток.

Поэтому зарядить литий-ионную батарею можно от любого источника тока. Например, от лабораторного источника питания. На нем можно выставить максимальное напряжение и наибольший ток, поэтому такая зарядка будет безопасной.

Зарядка малым током глубоко разряженной ячейки от лабораторного источника питания

Можно зарядить ячейку и от обычного зарядного устройства, выдающего напряжение стандарта USB. Для этого от шнура зарядника надо отрезать выходной разъем, зачистить провода и закрепить их (например, скотчем). Еще лучше использовать для подключения специальный холдер. Следить за уровнем заряда придется самостоятельно.

Если предполагается и впредь заряжать аккумуляторы от телефонного ЗУ или от другого источника стандарта USB, лучше сделать зарядное устройство на базе готовой платы на основе микросхемы TP4056. Приобрести ее можно в интернете. Ток заряда выставляется резистором, подключенным к выводу 2 микросхемы.

Схема самодельного ЗУ на TC4056

Разработчики довели безопасность эксплуатации элементов 18650 до высокого уровня. При их использовании достаточно соблюдать самые простые правила, и электрохимические источники тока прослужат пользователю верой и правдой долгое время.

Зарядное устройство для аккумулятора 18650 3,7 В

Ультрафайр

Артикул:

УЛЬТ-БАТ-ЧА

MPN:

WF-139

Вес:

5,60 унций

В продаже

MSRP: $16,35

Сейчас: 9,99 $

Было: $16,35

— Вы экономите 6,36 $

Текущий запас:

Количество:

Часто покупают вместе:

• Описание

Описание

Зарядное устройство UltraFire WF-139 EU с 2 круглыми контактами для аккумуляторной батареи 18650 3,7 В.

• Многофункциональное/универсальное зарядное устройство UltraFireHome/Travel Wall AC
• Автоматически останавливается после завершения зарядки
• Красный/оранжевый свет во время зарядки, полный зеленый свет, автоматическое прекращение зарядки
• Предназначен для быстрой и безопасной зарядки аккумуляторов
• Напряжение зарядки в широком диапазоне
• Тип вилки: вилка США
• Вход: AC100-240В/47-63Гц
• Выход: DC3,7 В/500 мА
• Напряжение окончания: 4,2 В +-1%
• Размер AA, AAA, C, D, RCR123, жевательная резинка
• Применяется к: 10440, 14500, 16340, 17335, 17500, 17670, 18500, 18650 Аккумуляторы
• Размер изделия: 10x3x4 см или 3,93 x 1,18 x 1,57 дюйма
• Цвет: черный

Посмотреть всеЗакрыть

• Клиенты также просмотрели

Клиенты также просмотрели

Выберите параметры

Быстрый просмотр

Батарейки CopperTop типа AAA — щелочные 1,5 В

Duracell

Сейчас: 4,25–11,9 долларов США9

Получите долговечное и надежное питание для устройств, которые чаще всего используются в вашем бизнесе. Аккумуляторы CopperTop спроектированы таким образом, чтобы обеспечить необходимый уровень мощности для большинства электронных нужд. Аккумуляторы CopperTop…

БАТ-ДУР-ААА

добавить в корзину

Быстрый просмотр

Зарядное устройство ЕС для литий-ионного аккумулятора 18650 3,7 В

Сейчас: 2,95 доллара США

Зарядное устройство с круглыми контактами EU 2 для перезаряжаемой батареи 18650 3,7 В. Главная/Настенное многофункциональное устройство переменного тока для путешествий/Универсальное зарядное устройство Автоматически останавливается, когда зарядка завершена Красный/оранжевый свет, когда…

LGT-CHA-ЕС

Распродано

Быстрый просмотр

18650 3,7 В литий-ионная аккумуляторная батарея 9800 мАч

Сейчас: 2,85 доллара США

Перезаряжаемый литий-ионный аккумулятор 18650 емкостью 9800 мАч производства UltraFire. Обеспечивает непрерывный источник питания для устройств и может перезаряжаться до 1000 раз при полной или частичной разрядке. Совместим с…

МО2-БАТ-9800

добавить в корзину

Быстрый просмотр

2032 Литиевые батареи 3 В — 2 шт.

Duracell

Сейчас: 4,50 доллара США

Набор из двух батареек-таблеток DL/2032B2 Duracell CR2032 3,7 В для электроники и других устройств. Получите долговечное и надежное питание для устройств, которые чаще всего используются в вашем бизнесе. Аккумуляторы CopperTop…

БАТ-ДУР-203202

Выберите параметры

Быстрый просмотр

Батарейки типа AA CopperTop — щелочные 1,5 В

Duracell

Сейчас: 4,25–11,99 долл. США

Получите долговечное и надежное питание для устройств, которые чаще всего используются в вашем бизнесе. Аккумуляторы CopperTop спроектированы таким образом, чтобы обеспечить необходимый уровень мощности для большинства электронных нужд. Аккумуляторы CopperTop…

БАТ-ДУР-АА

18650 Зарядное устройство для литий-ионных аккумуляторов и аккумулятор Panasonic NCR18650B 3400 мА·ч 3,7 В 18650 аккумуляторных ячеек

MSRP: $27. 00

Сейчас: 21,99 $

— Вы экономите 5,01 $

• Описание


Полный комплект для зарядки литий-ионных аккумуляторов 18650, готовый к использованию сразу после распаковки.

Зарядное устройство:

• SC-S2 (последнее издание, версия 03)
• Вход: 12 В постоянного тока
• Выход: 4,2 В постоянного тока
• Алгоритм зарядки: Real CC/CV
• 1A Зарядный ток на канал



Два светодиодных индикатора (процесс зарядки):



При подключении к источнику питания светодиоды будут мигать зеленым/красным в течение примерно одной секунды. Этот быстрый сигнал означает:
1. Зарядное устройство выполняет быстрое самотестирование.

2. После быстрой самопроверки светодиоды погаснут > Зарядное устройство готово к зарядке (режим ожидания)

• Не светится = режим ожидания / зарядное устройство готово к зарядке.
• Горит красным = аккумулятор заряжается /
• Мигающий зеленый = зарядка завершена на 95 % /
• Горит зеленым = зарядка завершена /
• Мигающий красный = проблема с контактом — очистите контакты — снова вставьте аккумулятор/



Характеристики:

• Определение напряжения окончания заряда обеспечивает безопасный и полный заряд. Защита от короткого замыкания.
• Защита от перенапряжения — предотвращает повреждение аккумулятора из-за перенапряжения.
• Два полностью независимых канала — предотвращение заряда-разряда 2 аккумуляторов друг друга.
• Метод зарядки: Perfect CC/CV — Полная и быстрая зарядка аккумулятора при токе 1 А на канал.
• Проверка напряжения/тока в режиме реального времени.
• Защита от обратной полярности — предотвращает повреждение аккумулятора и зарядного устройства.
• Надлежащее безопасное прекращение зарядки — зарядное устройство полностью прекратит зарядку, когда батареи будут полностью заряжены (предотвращает перезарядку литий-ионной батареи 18650)



Батареи:

9Модель 0020: Panasonic NCR18650B 3400 мАч
• Емкость: 3400 мАч
• Химия: литий-ионная
• Номинальное напряжение: 3,6–3,7 В
• Размеры: 65,2 мм (В) x 18,4 мм (Г)

Новинка:
Теперь у вас есть возможность заменить голые элементы 18650 Panasonic на двойные защищенные элементы Panasonic-Orbtronic 18650.

Важно:

• Никогда полностью не разряжайте литий-ионный аккумулятор (ниже 2,5 В)
• Полностью зарядите перед первым использованием
• Никогда не применяйте силу для установки (вставки) литий-ионного аккумулятора
• Не подвергать воздействию тепла (или пайки)
• Не заряжать без присмотра
• Не храните литий-ионные аккумуляторы полностью заряженными (в течение длительного периода времени)
• Хранить в сухом и прохладном месте при напряжении около 3,7 В (зарядка при хранении)
• Свяжитесь с нами, если у вас есть какие-либо вопросы.
