Что такое зарядно-выпрямительное устройство. Как работают ЗВУ. Какие типы ЗВУ существуют. Для чего применяются зарядно-выпрямительные устройства. Какие преимущества имеют современные ЗВУ.
Принцип работы и назначение зарядно-выпрямительных устройств

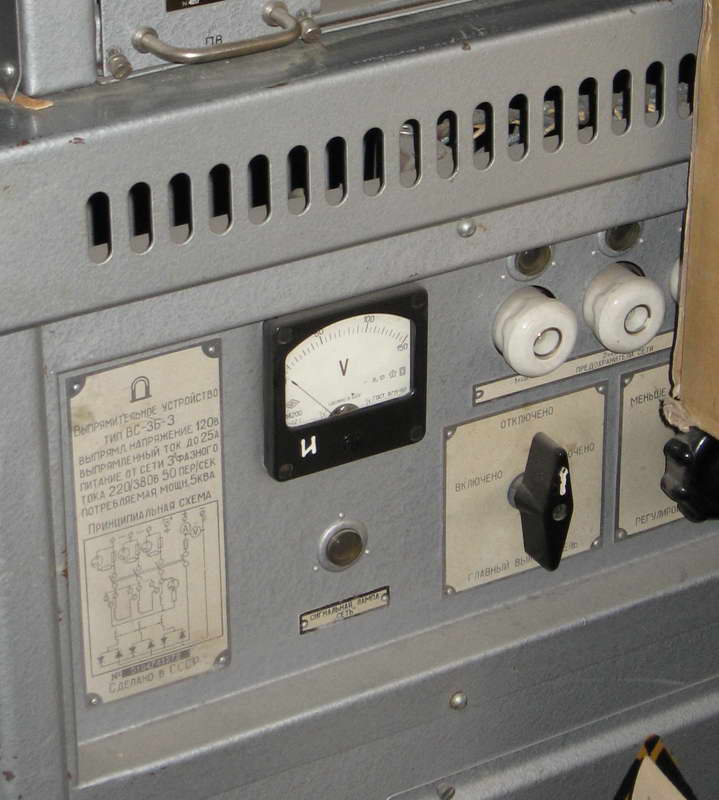

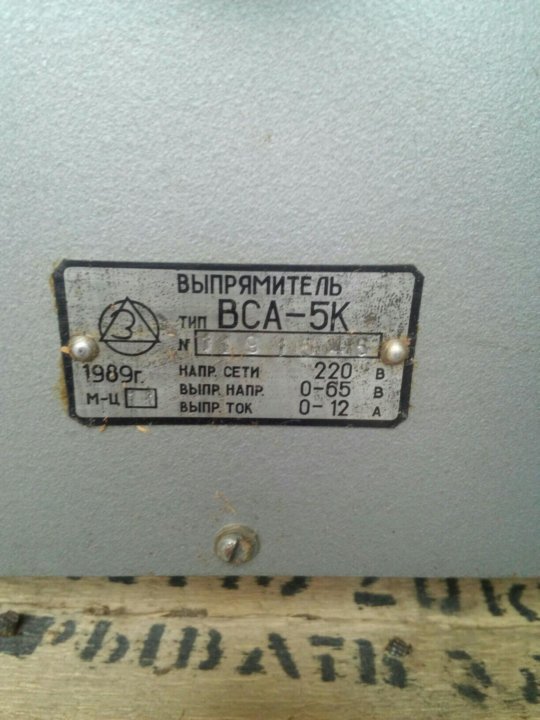

Зарядно-выпрямительное устройство (ЗВУ) — это электронный прибор, предназначенный для преобразования переменного тока в постоянный с целью зарядки аккумуляторных батарей и питания различных потребителей постоянного тока. Основные функции ЗВУ:
- Преобразование переменного тока в постоянный
- Зарядка и поддержание оптимального состояния аккумуляторных батарей
- Обеспечение стабильного напряжения постоянного тока для питания нагрузок
- Контроль параметров работы батарей и системы в целом
Принцип работы ЗВУ основан на выпрямлении переменного тока с помощью полупроводниковых элементов (диодов, тиристоров). После выпрямления ток сглаживается фильтрами для снижения пульсаций. Микропроцессорная система управления обеспечивает оптимальные режимы зарядки с учетом типа батарей и контролирует все параметры работы устройства.
Основные типы и модификации зарядно-выпрямительных устройств
Зарядно-выпрямительные устройства выпускаются в различных модификациях, отличающихся мощностью, выходными параметрами и функциональными возможностями. Наиболее распространенные типы ЗВУ:
- Однофазные ЗВУ малой мощности (до 5 кВт)
- Трехфазные ЗВУ средней и большой мощности (от 5 до 100 кВт и выше)
- Модульные ЗВУ с возможностью наращивания мощности
- Специализированные ЗВУ для конкретных типов аккумуляторов
Популярные серии промышленных ЗВУ:
- ВАЗП — выпрямители для систем оперативного постоянного тока
- ТЗПУ — трехфазные зарядно-питающие устройства
- ШУОТ — шкафы управления оперативным током
Режимы работы и характеристики современных ЗВУ
Современные зарядно-выпрямительные устройства обеспечивают несколько режимов работы для оптимальной зарядки и обслуживания аккумуляторных батарей:
- Плавающий режим — поддержание уже заряженной батареи
- Ускоренный заряд — быстрое восстановление емкости после разряда
- Уравнительный заряд — периодическое выравнивание напряжения на элементах
- Контрольный разряд — для оценки фактической емкости батареи
Ключевые характеристики современных ЗВУ:
- Высокий КПД (до 95%)
- Коэффициент мощности близкий к 1 (0,95-0,99)
- Низкий уровень пульсаций (менее 0,5%)
- Широкий диапазон входных напряжений (±15% и более)
- Точность стабилизации выходного напряжения (±0,5-1%)
Применение зарядно-выпрямительных устройств в различных отраслях
Зарядно-выпрямительные устройства широко применяются в различных отраслях промышленности и энергетики. Основные сферы применения ЗВУ:
- Электроэнергетика — системы оперативного постоянного тока на подстанциях
- Промышленность — питание ответственных потребителей постоянного тока
- Телекоммуникации — питание базовых станций и оборудования связи
- Нефтегазовая отрасль — системы катодной защиты трубопроводов
- Транспорт — зарядка тяговых аккумуляторов электротранспорта
В системах оперативного постоянного тока (СОПТ) электрических подстанций ЗВУ обеспечивают питание устройств релейной защиты, автоматики и телемеханики. Это гарантирует их бесперебойную работу даже при нарушениях в сети переменного тока.
Преимущества использования современных ЗВУ
Применение современных зарядно-выпрямительных устройств дает ряд существенных преимуществ:
- Высокая надежность и длительный срок службы (до 25 лет)
- Автоматизация процессов зарядки и обслуживания батарей
- Оптимизация режимов работы для продления срока службы АКБ
- Удаленный мониторинг и управление через цифровые интерфейсы
- Модульная конструкция, упрощающая обслуживание и ремонт
- Высокий КПД, снижающий эксплуатационные расходы
Использование ЗВУ с микропроцессорным управлением позволяет реализовать сложные алгоритмы зарядки, учитывающие тип и состояние батарей. Это обеспечивает оптимальные условия эксплуатации АКБ и продлевает срок их службы.
Сравнение характеристик различных моделей ЗВУ
Рассмотрим сравнительные характеристики некоторых популярных моделей зарядно-выпрямительных устройств:
| Характеристика | ВАЗП | ШУОТ-AES | ТЗПУ |
|---|---|---|---|
| Входное напряжение | 3×380В ±15% | 1×220В / 3×380В ±15% | 3×380В +15%/-20% |
| Выходное напряжение | 80В, 260В, 380В | 220В, 110В | 24В, 48В, 110В, 220В |
| Выходной ток | 40А, 80А | 5-200А | 10-10000А |
| КПД | 95% | до 94% | |
| Пульсации | 0,2% | 0,2% | до 0,1% |
Как видно из таблицы, современные ЗВУ обеспечивают высокий КПД и низкий уровень пульсаций выходного напряжения. Это позволяет эффективно заряжать аккумуляторы и питать чувствительное электронное оборудование.
Особенности выбора и эксплуатации зарядно-выпрямительных устройств
При выборе зарядно-выпрямительного устройства необходимо учитывать следующие факторы:
- Требуемая выходная мощность и напряжение
- Тип и емкость используемых аккумуляторных батарей
- Условия эксплуатации (температура, влажность, запыленность)
- Необходимость резервирования и параллельной работы
- Требования к системе мониторинга и управления
Для обеспечения длительной и надежной работы ЗВУ важно соблюдать следующие правила эксплуатации:
- Регулярно проводить техническое обслуживание согласно инструкции
- Контролировать параметры работы устройства и батарей
- Своевременно заменять изношенные компоненты (вентиляторы, конденсаторы)
- Обеспечивать необходимые условия окружающей среды (температура, вентиляция)
- Проводить периодические испытания системы в различных режимах
Правильный выбор и грамотная эксплуатация зарядно-выпрямительных устройств позволяют создать надежную систему электропитания ответственных потребителей и обеспечить длительный срок службы аккумуляторных батарей.
Зарядно-выпрямительное устройство ВАЗП
Регистрация Вход
Группа ВП-Альянс
Лидер по продажам
приводной техники
Корзина:
0
Главная \ Системы оперативного постоянного тока (СОПТ) \ Зарядно-выпрямительное устройство ВАЗП
Зарядно-выпрямительные устройства серии ВАЗП производятся компаниями ОАО «Электровыпрямитель», ООО ПК «Передовые Системы». Выпрямитель ВАЗП предназначен для преобразования трехфазного переменного тока частоты 50 или 60 Гц напряжением 380 В или 220 В в постоянный ток для заряда аккумуляторной батареи (АБ) и электропитания нагрузок системы оперативного постоянного тока подстанций (СОПТ), а также для периодического контрольного разряда аккумуляторной батареи с передачей электроэнергии в сеть переменного тока с заданным током разряда. В автоматическом режиме выпрямитель обеспечивает три вида заряда: трехступенчатый заряд АБ (ступень ограничения начального тока заряда (стабилизация тока), ступень ограничения напряжения (поддерживающий заряд), ступень термокомпенсированной стабилизации напряжения (последнее — при наличии датчика температуры)), уравнительный заряд АБ (только при наличии УПКБ) и двухступенчатый режим стабилизации тока. При этом выпрямитель обеспечивает возможность задания и автоматического контроля следующих параметров: Информация о режиме работы и неисправностях агрегата выводится на жидкокристаллический дисплей (свой для каждого канала). При невозможности поддержания заданного режима работы выпрямителя на экране выносного пульта с частотой 1 Гц мигает значение параметра, вышедшего за пределы, а во внешнюю систему выдается сигнал в виде «сухого контакта». | |
| ВАЗП СУЩЕСТВУЕТ В СЛЕДУЮЩИХ МОДИФИКАЦИЯХ: | |
| ВАЗП-380/260-40/80-1 | ВАЗП-260-80-2 |
| ВАЗП-380/260-40/80-2 | ВАЗП-380/260-40/80-3 |
| ВАЗП-260-80-1 | ВАЗП-160/30-100/50-М |
| ГК «ВП-АЛЬЯНС» производит шкафы ШУОТ-AES, АУОТ-AES, являющийся аналогом зарядно-выпрямительных устройств ВАЗП. Ниже приведены сравнительные характеристики шкафов ВАЗП и ШУОТ-AES. | |
Выпрямитель выпускается как в двухканальном (второй канал служит для подзаряда «хвостовых» элементов батареи), так и в одноканальном исполнении.
| Характеристика | ВАЗП | ШУОТ-AES | ||
| ВХОДНЫЕ ПАРАМЕТРЫ | ||||
| Номинальное напряжение на входе, В | 3×380±15 % | 1×220±15 % 3×380±15 % | ||
| Частота питающей сети, Гц | 50; 60 (10,5 %) | 45-66 | ||
| ВЫХОДНЫЕ ПАРАМЕТРЫ | ||||
| Номинальное выходное напряжение Uвых ном, В | 80, 260, 380 | 220, 110 | ||
Номинальный выходной ток Iвых. ном, А | 40, 80 | 5-200 | ||
| Максимальное отклонение выходного напряжения, % | 1 | 0,5 | ||
| Коэффициент полезного действия, % | 95 | 95 | ||
| Коэффициент пульсации выходного напряжения, % | 0,2 | 0,2 | ||
Лучшие предложения для наших подписчиков!
Комплексные решения вопросов энергосбережения
Окажем квалифицированную помощь в подборе электротехнического оборудования, предоставим всю техническую документацию
Уточнить наличие
Название товара:
Ссылка на страницу:
Ваше имя: *
Телефон: *
Комментарий:
Трехфазное зарядно-питающее устройство ТЗПУ
| Характеристика | Значение |
|---|---|
| Тип входного соединения (по заказу) | 3L-N-PE (3L-PE) |
| Напряжение питания главных цепей, В | 380 |
| Напряжение питания вспомогательных цепей, В | 110 или 220 |
| Частота питающей сети, Гц | 50 |
| Допустимые отклонения напряжения питающей сети, % | от -15 до +10 |
| Допустимые отклонения частоты питающей сети, % | ±10 |
Коэффициент мощности в номинальном режиме, не менее, о. е. |
0,9 |
| Номинальное выходное напряжение, В | 48; 115; 230 |
| Номинальный выходной ток (при одновременной работе преобразователей напряжения), А: — для исполнения 48 В — для исполнения 115 В — для исполнения 230 В |
110 (200) 50 (80) 25 (40) |
| Коэффициент полезного действия в номинальном режиме, не менее, % | 91,5 |
| Диапазон регулирования выходного напряжения, не менее, В: — для исполнения 48 В — для исполнения 115 В — для исполнения 230 В |
42 – 60 85 – 140 160 – 260 |
| Точность стабилизации напряжения на АБ в режиме поддерживающего заряда, не менее, % | ±0,5 |
| Предельно допустимое отклонение напряжения на клеммах электроприемников, в том числе при выполнении ускоренных и уравнительных зарядов и аварийных разрядах АБ, не более, % | ±5 |
| Диапазон регулирования тока заряда, А | от 0,1 до номин. |
| Допустимое установившееся отклонение выходного напряжения от установленного значения в диапазоне от 0,9 до 1,15 номинального напряжения, не более, % | ±1 |
| Точность стабилизации тока заряда АБ в диапазоне нагрузки от 5% до 100%, не менее, % | ±1 |
| Эффективное значение переменной составляющей тока заряда (подзаряда) АБ на 100 А·ч номинальной емкости АБ, не более, А | 5 |
| Коэффициент пульсации выходного напряжения на АБ в режимах подзаряда-заряда стабилизированным напряжением, не более, % | ±0,5 |
| Шаг задания уставки выходного напряжения, не более, В | 0,1 |
| Шаг задания уставки тока заряда АБ, не более, А | 0,1 |
| Эффективное значение переменной составляющей тока заряда АБ на 100, А·ч номинальной емкости АБ, не более, А | 5 |
Выпрямители / зарядные устройства — JEMA Energy
ПРИНЦИПЫ РАБОТЫ, ПРЕДЕЛЫ И УРОВНИ ЗАРЯДКИ И ОБЩИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА
Принципы работы
Выпрямитель преобразует постоянный ток (AC).
Его нормальная функция заключается в зарядке батарей и поддержании их в оптимальных условиях, в то же время обеспечивая питание постоянным током для других нагрузок. Следовательно, важно, чтобы устройство учитывало, какие батареи оно питает (свинцовые или никель-кадмиевые) при работе.
Работает автоматически и постоянно оценивает состояние и температуру батарей и другие системные параметры, чтобы гарантировать стабильное напряжение и низкие пульсации.
Он может включать маневры отключения нагрузки для прекращения автономной работы, тепловое магнитное распределение, локализацию неисправностей, анализаторы сети и т. д. плавающий и зарядный), а для открытых Pb и NiCd аккумуляторов используются три: плавающий, быстрый заряд и глубокий заряд.
- Плавающий: для поддержания уже заряженной батареи в зависимости от температуры.
- Быстрая зарядка: Выполняется в кратчайшие сроки для восстановления емкости, потерянной аккумулятором при разряде; при ограниченном токе и конечном напряжении стабилизированного заряда.
- Глубокий заряд или деформация: периодическое ручное выравнивание элементов батареи; при ограниченном токе и конечном напряжении стабилизированного заряда. Делается в вакууме.
Переход от плавающего к быстрому заряду и наоборот:
- Автоматически: при внезапном поглощении тока выше указанного значения, регулируется. И наоборот, после падения поглощаемого тока.
- Вручную (опционально): нажатием локальной/дистанционной кнопки.
Общие характеристики устройства
- Полный автоматический волновой выпрямитель
- Высокий коэффициент мощности на входе, до 0,9
- Высокая стабильность выходного напряжения, пульсации до 0,1% RMS
- Высокая производительность, простота и надежность
- Может использоваться параллельно с другими устройствами
ХАРАКТЕРИСТИКИ
Вход: Монофазный 220 В перем. тока, + 15 %, – 20 % – Трехфазный 220 / 380 / 400 В перем.
hasta 0,9
Salida: 24 / 48 / 110 / 125 / 220 В пост. тока, ± 0,5 % — De 10 a 10 000 A — Rizado hasta 0,1 % ср.кв. – Rendimiento hasta 94%, según potencia
Opciones: Baterías de Pb ó NiCd – 6 ó 12 pulsos – Filtro anti armónicos – Redundante – Operation en paralelo con otras unidades – Antiscindro detribuua detribuuadros Clase 1E maniobra – Обнаружение ошибок и уровней – Локализатор ошибок и уровней – Анализ ошибок – Адаптация к различным нормативам (MIL, UL, …)
Тип: Armario metalico autoportante – Степень защиты IP20 и IP54 – Цвет RAL 7032 (тип)

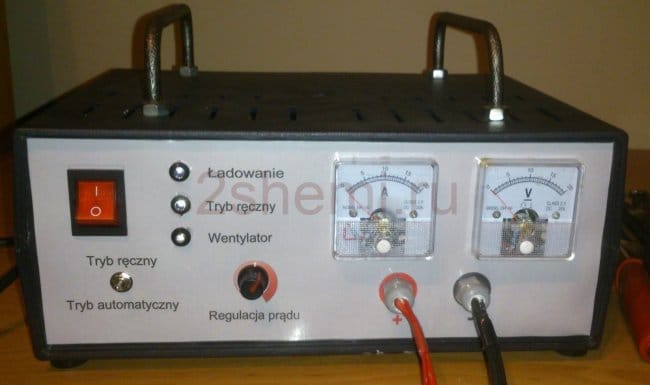

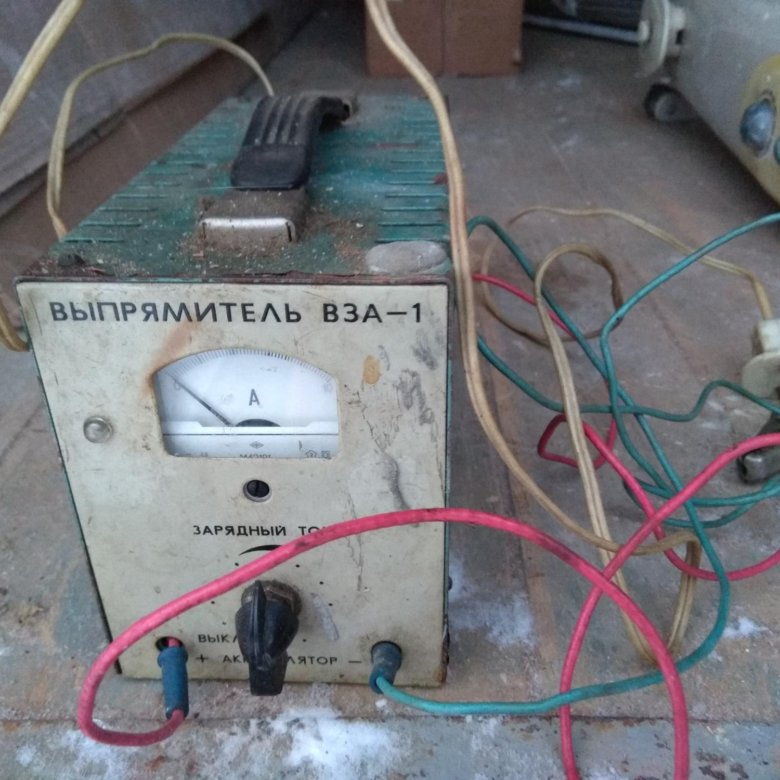

Что такое зарядное устройство для выпрямительного аккумулятора?
Что такое зарядное устройство выпрямителя:
Выпрямитель преобразует переменный ток
(AC) в постоянный ток (DC). Его нормальная функция — зарядка аккумуляторов и
поддерживая их в оптимальных условиях и в то же время обеспечивая питание постоянным током
для других нагрузок.
Следовательно, важно, чтобы устройство учитывало
какие батареи он питает (Pb или NiCd) при работе. Работает автоматически и непрерывно
оценивает состояние и температуру аккумуляторов и других систем
параметры, чтобы гарантировать стабильное напряжение и низкую пульсацию. Может
включать маневры отключения нагрузки для прекращения автономии,
термомагнитное распределение, локализация неисправностей, анализаторы сети и т. д.

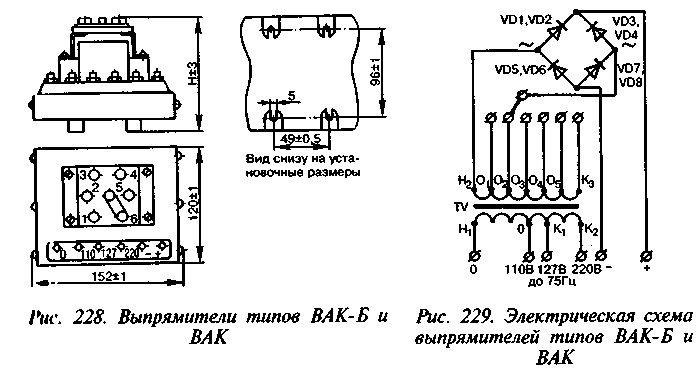

Схема зарядного устройства выпрямительного аккумулятора:
H здесь
принципиальная схема простой и понятной схемы зарядного устройства на 12 В
с диаграммой. Эта схема может использоваться для зарядки всех типов аккумуляторов 12 В.
батареи. Схема представляет собой не что иное, как блок питания 12 В постоянного тока с амперметром для
контроль зарядного тока. Два диода образуют двухполупериодный сигнал с отводом от центра.
выпрямитель. Конденсатор фильтрует выходной сигнал выпрямителя для получения чистого напряжения 12 В.
выход.
Отличие трансформатора от выпрямительного зарядного устройства:
В основном используется трансформатор. для увеличения или уменьшения основного источника питания. Выпрямитель используется для преобразования переменного тока (AC) или напряжения на постоянный ток (DC) или напряжение.
Почему стоит выбрать зарядное устройство для выпрямительного аккумулятора?
Зарядное устройство промышленного выпрямителя предназначено для подачи безопасного и стабилизированного постоянного тока в коммунальные службы. которые в силу своих характеристик требуют надежного и бесперебойного питания питания на случай возможного отключения электроэнергии в сети. Он используется для все приложения, которые требуют источника постоянного тока.
Промышленный
блоки питания основаны на промышленном выпрямителе, который стоит
из-за его выносливости и надежности, предназначенного для питания критических зарядов постоянного тока
или для зарядки любого типа батарей.
